Какие кабели подходят для работы при высоких температурах. Как выбрать витую пару для экстремальных условий эксплуатации. Обзор высокотемпературных кабелей различных производителей.

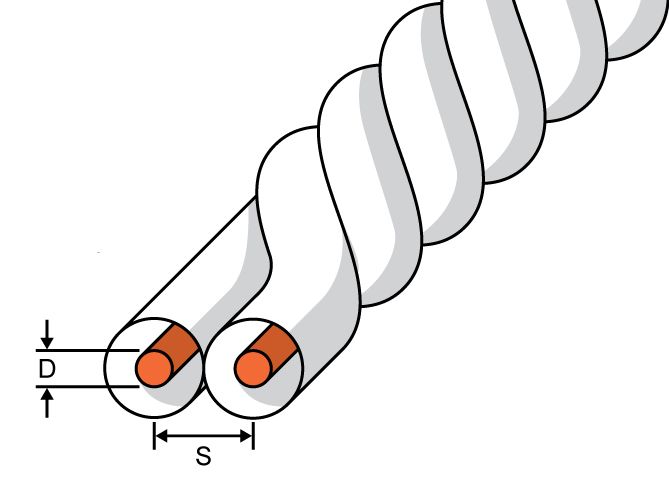

Особенности высокотемпературных витых пар
Высокотемпературные витые пары предназначены для работы в экстремальных условиях, где обычные кабели не справляются. Основные особенности таких кабелей:
- Способность выдерживать температуры от 150°C и выше
- Использование специальных термостойких материалов изоляции
- Повышенная устойчивость к механическим воздействиям
- Сохранение электрических характеристик при высоких температурах
- Возможность применения во взрывоопасных зонах
Высокотемпературные витые пары применяются в нефтегазовой отрасли, металлургии, энергетике и других сферах, где кабели подвергаются воздействию экстремальных температур.
Типы изоляции для высокотемпературных кабелей
Ключевую роль в обеспечении термостойкости играет материал изоляции жил. Наиболее распространенные варианты:
- Фторопласт-4 (PTFE) — до 260°C
- Силиконовая резина — до 180°C
- Полиимидная пленка — до 250°C
- Стекловолокно — до 400°C и выше
- Минеральная изоляция — до 1000°C
Выбор изоляции зависит от конкретных условий эксплуатации и требуемого температурного диапазона. Для особо высоких температур часто используют комбинацию материалов.
Обзор высокотемпературных витых пар различных производителей
Кабели HELUTHERM® 800
Немецкая компания Helukabel выпускает серию высокотемпературных кабелей HELUTHERM® 800:
- Рабочая температура: до 205°C
- Кратковременно: до 260°C
- Изоляция: фторполимер FEP
- Экран: медная оплетка
- Оболочка: фторполимер FEP
Кабели подходят для передачи данных и сигналов в условиях высоких температур и агрессивных сред.
Кабели ÖLFLEX® HEAT
Серия высокотемпературных кабелей от Lapp Group:
- Рабочая температура: до 180°C
- Кратковременно: до 250°C
- Изоляция: силиконовый каучук
- Экран: медная оплетка
- Оболочка: силиконовый каучук
Кабели устойчивы к маслам, кислотам и щелочам. Применяются в промышленном оборудовании и транспорте.
Особенности монтажа высокотемпературных витых пар
При монтаже высокотемпературных кабелей следует учитывать ряд важных моментов:
- Соблюдение минимального радиуса изгиба (обычно 6-8 диаметров кабеля)
- Использование специальных термостойких кабельных вводов
- Применение термостойких маркировочных элементов
- Защита от механических повреждений термостойкими кабельными каналами
- Учет температурного расширения при прокладке
Правильный монтаж позволяет обеспечить надежную работу высокотемпературной витой пары в течение длительного срока эксплуатации.
Тестирование и сертификация высокотемпературных кабелей
- Тесты на нагрев до максимальной рабочей температуры
- Испытания на термоциклирование
- Проверка электрических параметров при высоких температурах
- Тесты на стойкость к агрессивным средам
- Испытания на огнестойкость и нераспространение горения
По результатам испытаний кабели получают соответствующие сертификаты, подтверждающие возможность их применения в определенных условиях.
Области применения высокотемпературных витых пар
Основные сферы использования высокотемпературных кабелей:
- Нефтегазовая промышленность (скважинное оборудование)
- Металлургия (прокатные станы, литейное производство)
- Энергетика (турбины, генераторы)
- Авиационная и космическая техника
- Автомобильная промышленность (датчики двигателей)
- Пищевая промышленность (высокотемпературные процессы)
В этих отраслях высокотемпературные витые пары обеспечивают надежную передачу данных и сигналов в экстремальных условиях.
Сравнение характеристик высокотемпературных и обычных витых пар
Рассмотрим основные отличия высокотемпературных кабелей от стандартных витых пар:
| Характеристика | Обычная витая пара | Высокотемпературная витая пара |
|---|---|---|
| Максимальная рабочая температура | 70-90°C | 150-260°C и выше |
| Материал изоляции | ПВХ, полиэтилен | Фторопласт, силикон, полиимид |
| Стойкость к агрессивным средам | Низкая | Высокая |
| Механическая прочность | Средняя | Повышенная |
| Стоимость | Низкая | Высокая |
Как видно из сравнения, высокотемпературные кабели обладают значительно лучшими характеристиками, но и стоят дороже обычных витых пар.
Высокотемпературная витая пара / Хабр
Возникла задача – считывать данные по RS-422/485 с устройства в 30-50 метрах. Устройство очень сильно нагревается в процессе работы (по расчетам ~150 градусов). А также на месте работы устройства имеются непредсказуемые и сильные электромагнитные помехи, поэтому оставлять сигнальные линии без скрутки было опасно потерей данных.
Температура не удивительная – подумаешь, небольшой нагрев. Но, подобные температуры – это даже не индустриальная электроника, это – космос, авиация, добыча нефти. Ладно, электроника, с ней понятно – слишком усложняется производство -> растет цена -> меньше заказов -> растут расходы. Но с кабелем-то не должно быть таких проблем? Это ведь просто медь в определенной оболочке/изоляции, так? Тем более, темная изоляция – под солнцем без ветра – должна очень сильно нагреваться. Я был полон уверенности, что вот, первая же страница поисковика даст мне ответ. Оказалось, что нет.
Одним из открытий для меня было, что “Огнестойкие кабели не работают при большой температуре.
”
Большинство из таких витых пар/интерфейсных кабелей всего лишь не распространяли горение и не выделяли вредные/удушающие вещества. Некоторые кабели гарантировали работоспособность в течении лишь нескольких часов на открытом огне.
При этом, максимальная температура эксплуатации не превышала 90 градусов. Приведу пару примеров:
ТЕХНОКСБСнг(A)-FRHF
КСБ ГСнг(А)-FRHF
Подавляющее большинство кабелей/проводов, которые прекрасно работают на данных температурах, не поставляются скрученными, у них нет контроля импеданса, они не подходят для выбранного интерфейса. Данные кабели предназначены для подвода питания, контрольных измерений. Приведу пару примеров, может именно они вам помогут:
РусТерм® от ОКБ “Термоавтоматика”
ЭНЕРГОТЕРМ® от НПФ “КБ-ЭНЕРГО-ПРОЕКТ”
Остальное в ссылках ниже
Привожу наших местных производителей, т.
к. зарубежные легко найти и самому.
В ходе поисков подумал – почему бы просто не скрутить обычный МГТФ? Да, характеристики у такого кастомного кабеля будут ужасные. Причем, не только электрические – он будет вести себя на сгибе как задубевший на морозе провод. Зато – действительно дифф-пара, а импеданс можно замерить и отбалансировать! Продолжил искать в этом направлении.
Температурные характеристики МГТФ:
Провод МГТФ предназначен для монтажа электрической слаботочной аппаратуры и работы при температуре от минус 60 до плюс 220 °C
ТУ 16-505.324-80
Расшифруем МГТФ:
Что есть фторопласт-4? Это Политетрафторэтилен(PTFE), также известный как “Тефлон“® (товарный знак корпорации DuPont).
Казалось бы, почему нельзя взять и сплести из МГТФ витую пару на 220 градусов?
Поиски, в итоге, завели на пустующие форумы суровых электромонтажников и производителей.
Там обсуждались как раз вопросы связанные с витой парой и высокими температурами.
Оказалось, большинство интерфейсных кабелей, предназначенных для эксплуатации в суровых условиях, как раз таки и имеют изоляцию жил из фторопласта-4. И имеет обозначение своего Dielectric Material как ePTFE/PTFE.
Английская Википедия имеет некоторое дополнение на счет этого вопроса:
“Торговое наименование Тефлон® также используется для других полимеров с подобными составами:
– Перфторалкоксиалкан (PFA)
– Фторированный этиленпропилен (FEP)
Они сохраняют полезные свойства PTFE с низким коэффициентом трения и нереакционноспособностью, но также легче поддаются формованию. Например, FEP мягче, чем PTFE и плавится при 533 K (260 ° C; 500 ° F). А также это очень прозрачный и устойчивый к солнечному свету материал.”
Вольный перевод части статьи из Вики
Приведу пару примеров:
Belden® 7928A FEP Teflon® DataTuff®
Belden® Multi-Conductor – Computer Cable 89504
GORE® Ethernet Cables
Tempsens® CAT6STPTEFG
Xtra-Guard® Cat5e Industrial Ethernet Cable
TE Connectivity® C5E-24C124-C14-9
Также есть еще один интересный, повсеместно распространенный материал – любые кремнийорганические соединения или соединения кремния и углерода (кремнийорганическая резина).
Вот, например, один из силиконов (произошло от Silicon – кремний) имеет следующую структуру
Видно кремний, кислород и органическую группу, присоединенную по бокам. В данном примере – метильную.
In chemistry, organic compounds are generally any chemical compounds that contain carbon.
https://en.wikipedia.org/wiki/Organic_compound
Приведу пару примеров российских кабелей с силиконовой изоляцией:
ПГРК
ПРКС
КРГнг(А)-FRHF
Транскаб-ППСКТлнг(B)-HF
ТРАНСКАБ-КПСКОнг(A)-HFFR
МГТФС, ПННКВ (комбинация силиконовой оболочки со фторопластом)
МГТФЭС (еще и экранированный)
В своем проекте мы остановили свой выбор на МГТФЭ 2х0.2.
МГТФЭ 2х0.2На образцах данного кабеля было видно, что провода внутри экрана свиты между собой с частотой примерно 1 оборот на 15 сантиметров.
Четыре таких кабеля были уложены в шнур-чулок кремнеземный и образовали самодельный низкоскоростной кабель.
В остатке – вопрос был открыт – почему у нас не представлена витая пара для Ethernet, пусть даже низких категорий? Мое мнение на этот счет следующее – очень маленький спрос, вкупе с высокой стоимостью проведения разработок и получения сертификатов соответствия, делают это направление невыгодным для кабельных производителей
Теперь Вы знаете в каком направлении продолжить поиск. Удачи!
Дополнительно приведу небольшой обзор высокотемпературных кабелей.
Кабели высокотермостойкие (~500 град) | ||
Кабели с минеральной изоляцией (до 1000 град) | https://www.ruscable.ru/info/cable/t255.html | |
HELUTHERM® 800-ES | https://telcomtrade.ru/catalog/Helukabel/termo/hhelutherm800/ | |
ÖLFLEX® HEAT | https://cable. | |
Энерготерм-600нг | https://cable.ru/cable/group-energoterm600description.php | |
OMERIN SILICABLE CNVAS 400 | https://elemag-tpk.ru/product/mednyiytermostoykiyprovod-883/ | |
Кабели термостойкие (~250 град) | ||
БИФ-Н | http://abraziv-krug.ru/shop/folder/bif-n | |
ÖLFLEX® HEAT 260 | https://cable.ru/cable/lappkabel-olflexheat260glsdescription.php | |
БК 37-242 | https://cable.ru/cable/group-bk37242description.php | |
БКЭО 37-131 | https://cable.ru/cable/group-bkeo37131description. | |
БК 37-141 | https://cable.ru/cable/group-bk37141description.php | |
Энерготерм-200нг | http://www.energotherm.ru/product/prode200.htm | |
КЖА | https://cable.ru/cable/group-kzha_description.php | |
ru/cable/lappkabel-olflexheat650scdescription.php
phpКабели монтажные универсальные «витая пара» ГЕРДА-КВ (КП, КПс)
Сертификат ЕАЭС ГЕРДА (с 26.07.2021 по 25.07.2026)
Сертификат ПБ ГЕРДА (с 16.11.2020 по 15.11.2025)
Кабели ГЕРДА-КВ, ГЕРДА-КП, ГЕРДА-КПс предназначены для передачи данных в диапазоне частот до 4 МГц в измерительной, контрольной и регулировочной технике, а также для фиксированного межприборного монтажа электрических приборов, аппаратов, устройств, работающих при напряжении до 500В переменного тока частоты 50 или 60Гц или до 750В постоянного тока. Кабели могут применятся для формирования цифровых информационных шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу RS-485, RS-482, RS-422, в системах Foundation Fieldbus, PROFIBUS, HART и других, требующих использование «витой пары» в качестве канала приема/передачи данных.
Кабели могут прокладываться во взрывоопасных зонах всех классов (с учётом требований ГОСТ IEC 60079-14-2013) и на открытом воздухе (в соответствии с требованиями ГОСТ Р 50571.5.52-2011). Кабели могут использоваться на объектах метрополитена.
Конструкция кабеля
Кабели ГЕРДА-КВ, ГЕРДА-КП, ГЕРДА-КПс выпускаются с медными лужёными (по умолчанию) или нелужёными «м» многопро-волочными жилами не ниже 3-го класса, а для сечения 0,35 мм² не ниже 4-го класса.
Номинальное сечение жил и число пар указано в таблице 2. Допускается изготовление кабелей с иным числом пар и номинальным сечением жил, а также с комбинированным сечением жил.
Поверх токопроводящих жил огнестойких кабелей «FR» наложена обмотка из двух слюдосодержащих лент, которые при пожаре не позволяют жилам замыкаться между собой.
Изоляция жил может быть изготовлена из материала:
- ПВХ пластикат «В» (ГЕРДА-КВ),
- полимерная безгалогенная композиция «П» (ГЕРДА-КП),
- сшитый полиолефин «Пс» (ГЕРДА-КПс).
Маркировка жил цветовая или цифровая.
Жилы скручены в пары с шагом скрутки не более 60 мм, в огнестойких кабелях с сечением жил 1,5 мм² и 2,5 мм² шаг скрутки чуть больше – чтобы кабель был более круглым и меньшим диаметром.
Каждая пара жил может иметь индивидуальный экран:
- «э» — оплетка из медных луженых проволок,
- «эм» — оплетка из медных проволок,
- «эа» — обмотка из алюмофольгированной ленты (алюмофлекс) с многопроволочной медной луженой дренажной жилой,
- «эмф» — обмотка из меднофольгированной ленты с многопроволочной медной луженой дренажной жилой.
Поверх индивидуального экрана каждой пары накладывается изолирующая полимерная пленка, поэтому между соседними экранами отсутствует электрический контакт. Вместо полимерной пленки может быть наложен экструдированный полимерный слой «в», надежно изолирующий между собой экраны пар.
Пары жил скручены в сердечник, поверх которого наложена водоблокирующая лента для предотвращения продольного распространения влаги в случае повреждения внешней оболочки.
Поверх обмотки из водоблокирующей ленты может быть наложен общий экран. Виды общего экрана:
- оплетка из медных проволок (по умолчанию),
- «Л» — оплетка из медных луженых проволок,
- «Эа» — обмотка из алюмофольгированной ленты (алюмофлекс) с многопроволочной медной луженой дренажной жилой,
- «Эмф» — обмотка из меднофольгированной ленты с многопроволочной медной луженой дренажной жилой,
- «ЭаЛ» — комбинированный экран в виде алюмофлекса, поверх которого наложена оплетка из медных луженых проволок.
Поверх общего экрана накладывается экструдированный разделительный слой, заполняющий свободные промежутки между жилами (в соответствии с ГОСТ IEC 60079-14-2013). В результате кабель в поперечном сечении становится круглой формы (поэтому может использоваться с вводами любого типа) и, в случае повреждения кабеля, взрывоопасная газовая смесь не сможет под оболочкой попасть из взрывоопасной зоны во взрывобезопасную. По согласованию с заказчиком допускается изготовление кабелей некруглой формы (без экструдированного заполнения).
Кабели могут иметь броню из стальных оцинкованных проволок «К» (ГЕРДА-КВК, ГЕРДА-КПК, ГЕРДА-КПсК) или из стальных оцинкованных лент «Б» (ГЕРДА-КВБ, ГЕРДА-КПБ, ГЕРДА-КПсБ).
Оболочка кабелей изготавливается из ПВХ-пластикатов или полимерной безгалогенной композиции (см. таблицу 3). Цвет оболочки кабеля определяется в коде заказа, при отсутствии указаний кабели изготавливаются черного цвета.
Кабели могут быть изготовлены в специальном исполнении:
- «Т» – теплостойком (до +120°С),
- «ХЛ» – холодостойком,
- «ЭХЛ» – стойком к экстремально холодным условиям, монтаж кабелей возможен до минус 40°С,
- «УФ» – стойком к солнечному излучению,
- «Х» – стойком к кислотам, щелочам и средам с высоким содержанием сероводорода,
- «М» – маслобензостойком,
- «ЗГ» – с оболочкой, стойкой к грызунам, муравьям и термитам.
Изготовление кабелей по спецзаказу:
- с цветной внешней оболочкой (оранжевой, красной, желтой или другого цвета)
- с комбинированным сечением жил пар
- кабели комбинированной передачи – в одном кабеле одновременно передается электрическая энергия (по токопроводящим жилам) и оптические сигналы (по оптическим волокнам)
Условное обозначение при заказе
| ГЕРДА-К | х | ( | 2 | x | ) | ||||||||||
| 1 | 2 | 3 | 4 | * | 5 | 6 | * | 7 | 8 | 9 | 10 |
- Материал изоляции жилы (см. таблицу 3)
- «В» — ПВХ пластикат
- «П» — полимерные композиции
- «Пс» — сшитый полиолефин
- Броня под наружной оболочкой
- » » — без брони
- «К» — проволочная
- «Б» — ленточная
- Показатель пожарной опасности (см. таблицу 3)
- » » — без индекса
- «нг(А)»
- «нг(А)-LS»
- «нг(А)-LSLTx»
- «нг(А)-HF»
- «нг(А)-HFLTx»
- «нг(А)-FRLS»
- «нг(А)-FRLSLTx»
- «нг(А)-FRHF»
- «нг(А)-FRHFLTx»
- Число витых пар:
- 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 12; 14; 15; 16; 19; 20; 21; 24; 27; 30; 37; 40; 44
- Сечение токопроводящей жилы, мм²:
- 0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5
- Лужение жилы
- » » — луженая жила
- «м» — нелужёная жила
- Индивидуальный экран каждой пары
(для этого ставятся скобки перед обозначением пары «2» и после сечения жилы)- » » — пары не имеют индивидуального экрана (скобки ставить не нужно)
- «э» — оплетка из медных лужённых проволок
- «эм» — оплетка из медных проволок
- «эа» — алюмофольгированная плёнка
- «эмф» — меднофольгированная плёнка
- Изоляция индивидуальных экранов пар
(только для кабелей с индивидуальными экранами пар)- » » — индивидуальные экраны пар изолированы между собой полимерной пленкой
- «в» — индивидуальные экраны пар изолированы между собой экструдированным полимерным слоем
- Общий экран поверх сердечника из всех витых пар
(присутствует во всех кабелях, не имеющих индивидуальных экранов пар. Если есть индивидуальные экраны пар – то общий экран указывать обязательно, иначе кабель будет без общего экрана)- » » — нет общего экрана (если кабель имеет индивидуальные экраны пар)
- » » — общий экран в виде оплетки из медных проволок (если кабель без индивидуальных экранов пар)
- «Эм» — оплетка из медных проволок (указать в случае, если кабель с индивидуальными экранами пар)
- «Л» — оплетка из медных лужённых проволок
- «Эа» — алюмофольгированная плёнка
- «Эмф» — меднофольгированная плёнка
- «ЭаЛ» — комбинированный экран: поверх алюмофлекса накладывается оплетка из медных луженых проволок
- Специальные показатели
(если показателей несколько, то перечисляются через дефис по очереди)- » » — без специального показателя
- «ХЛ» — повышенная холодостойкость кабелей
- «ЭХЛ» — стойкость к экстремально холодным условиям
- «УФ» — устойчивый к ультрафиолету в течение всего срока службы кабеля
- «М» — маслобензостойкое исполнение
- «Х» — стойкость к химически агрессивным средам
- «Т» — повышенная теплостойкость (до +120°С)
- «ЗГ» — стойкость оболочки к повреждению грызунами, муравьями, термитами
- «с» — кабель с оболочкой синего цвета
таблицу 3)
Если есть индивидуальные экраны пар – то общий экран указывать обязательно, иначе кабель будет без общего экрана)* — скобки ставятся перед обозначением пары «2» и после сечения и типа жилы только при указании индивидуального экрана каждой пары: «э», «эм», «эа», «эмф».
| Пример обозначения кабеля при заказе | Описание |
|---|---|
ГЕРДА-КВК нг(А) 7х(2х0,5)э ХЛ ТУ 3581-019-76960731-2010 | Кабель монтажный парной скрутки с семью экранированными медной луженой оплеткой парами медных луженых жил номинальным сечением 0,5 мм², без общего экрана, изоляция жил из ПВХ пластиката, оболочка из ПВХ пластиката пониженной горючести, под наружной оболочкой броня из стальных оцинкованных проволок, кабель хладостойкого исполнения, температура эксплуатации от –60º до +70ºС, монтаж до минус 30°С |
ГЕРДА-КПсК нг(А)-FRLS 10х2х1,0м | Кабель монтажный парной скрутки, огнестойкий, с изоляцией из сшитого полиолефина, с десятью парами медных жил номинальным сечением 1,0 мм², в общем экране из медных проволок, в проволочной броне, в оболочке из ПВХ пластиката пониженной пожарной опасности, температура эксплуатации от –50º до +70ºС, монтаж до минус 15°С |
ГЕРДА-КП нг(А)-HF 19х(2х1,5)эм Эм ЭХЛ | Кабель монтажный парной скрутки с девятнадцатью экранированными медной оплеткой парами медных луженых жил номинальным сечением 1,5 мм², с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, с общим экраном виде оплетки из медных проволок, кабель стойкий к экстремально холодным условиям, температура эксплуатации от –70º до +70ºС, монтаж до минус 40°С |
Таблица 1. Технические характеристики | |
|---|---|
Рабочее напряжение | — до 500 В переменного напряжения частотой до 4 МГц |
Электрическое сопротивление изоляции при эксплуатации, t = +20°C, не менее | — 500 МОм·км для кабелей с изоляцией из сшитого полиолефина |
Электрическое сопротивление токопроводящих жил | Соответствует ГОСТ 22483-2012. Электрическое сопротивление токопроводящих жил номинальным сечением 1,2 мм² должно быть, не более: для луженой жилы – 17,6 Ом/км, для нелуженой жилы – 17,3 Ом/км (при t = +20°C) |
Испытание кабелей переменным напряжением | 2000 В частотой 50 Гц в течение 1 мин. |
Максимальная емкость при частоте (1,0±0,1) кГц, пересчитанная на 1 км длины и t = +20°C, не более | Между соседними жилами: — 70 нФ (сечение 0,35-0,75мм²) и 100 нФ (сечение 1,0-2,5мм²) — 140 нФ (сечение 0,35-0,75мм²) и 180 нФ (сечение 1,0-2,5мм²) Между одной подсоединенной к экрану жилой и другой произвольной жилой: — 180 нФ для кабелей с изоляцией из сшитого полиолефина — 300 нФ для кабелей с изоляцией из ПВХ и |
Максимальная индуктивность кабелей при частоте (1,0±0,1) кГц, пересчитанная на 1 км длины и t = +20°C, не более | 0,9 мГн |
Омическая асимметрия жил в паре | не более 3% |
Температура эксплуатации | от –60° до +70°C для кабелей с индексом «ХЛ» от –70° до +70°C для кабелей с индексом «ЭХЛ» от –50° до +120°C для кабелей с индексом «Т» от –50° до +70°C для остальных типов кабелей |
Минимальная температура монтажа кабеля, не ниже | — минус 40°С для кабелей с индексом «ЭХЛ» |
Климатическое исполнение по ГОСТ 15150-69 | исполнение «В» категория размещения 1-5, возможно применение кабелей во всех макроклиматических районах, включая тропики. |
Огнестойкость (для кабелей «FR») | не менее 180 минут в условиях воздействия открытого пламени и температуры не менее +750°С |
Устойчивость к продольному распространению влаги под оболочкой | полностью блокируется (во всех кабелях применяется специальная водоблокирующая лента) |
Стойкость к воздействию плесневых грибов | кабели стойкие к воздействию плесневых грибов, степень биологического обрастания грибами: |
Допустимые монтажные и эксплуатационные радиусы изгиба кабелей в D (наружный диаметр кабеля), не менее | — 3D для небронированных кабелей — 4D для кабелей в проволочной броне — 5D для кабелей в ленточной броне — 7,5D для кабелей исполнения «ЗГ» |
Срок службы кабелей, не менее | не менее 25 лет (не ограничивается указанным сроком службы, а определяется техническим состоянием кабеля) |
| Гарантийный срок эксплуатации кабелей | 2 года |
Таблица 2. Номинальное сечение жил и число пар | |
|---|---|
Номинальное сечение жилы, мм² | Число витых пар (х2) |
0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5 | 1х2; 2х2; 3х2; 4х2; 5х2; 6х2; 7х2; 8х2; 9х2; 10х2; 12х2; 14х2; 15х2; 16х2; 19х2; 20х2; 21х2; 24х2; 27х2; 30х2; 37х2; 40х2; 44х2 |
| Таблица 3. Показатель пожарной безопасности в зависимости от материала оболочки и изоляции | ||
|---|---|---|
Обозначение материала оболочки и изоляции | Показатель пожарной безопасности | Описание материала оболочки и изоляции, а также тип исполнения кабеля в соответствии с показателем пожарной безопасности (по ГОСТ 31565-2012) |
В | – (без индекса) | кабели, с изоляцией и оболочкой из ПВХ пластикатов, не распространяющие горение при одиночной прокладке |
нг(А) | кабели, с изоляцией из ПВХ пластиката, с оболочкой из ПВХ пластиката пониженной горючести, не распространяющие горение при групповой прокладке | |
нг(А)-LS | кабели, с изоляцией и оболочкой из ПВХ пластикатов пониженной пожарной опасности, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением | |
нг(А)-LSLTx | кабели, с изоляцией и оболочкой из ПВХ пластикатов пониженной пожарной опасности, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения | |
нг(А)-FRLS | кабели огнестойкие, с изоляцией и оболочкой из ПВХ пластикатов пониженной пожарной опасности, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением | |
нг(А)-FRLSLTx | кабели огнестойкие, с изоляцией и оболочкой из ПВХ пластикатов пониженной пожарной опасности, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения | |
П | нг(А)-HF | кабели, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении |
нг(А)-HFLTx | кабели, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, с низкой токсичностью продуктов горения | |
нг(А)-FRHF | кабели огнестойкие, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении | |
нг(А)-FRHFLTx | кабели огнестойкие, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, с низкой токсичностью продуктов горения | |
Пс | нг(А)-LS | кабели, с изоляцией из сшитого полиолефина, с оболочкой из ПВХ пластиката пониженной пожарной опасности, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением |
нг(А)-FRLS | кабели огнестойкие, с изоляцией из сшитого полиолефина, с оболочкой из ПВХ пластиката пониженной пожарной опасности, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением | |
нг(А)-HF | кабели, с изоляцией из сшитого полиолефина, с оболочкой из полимерной композиции, не содержащей галогенов, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении | |
нг(А)-FRHF | кабели огнестойкие, с изоляцией из сшитого полиолефина, с оболочкой из полимерной композиции, не содержащей галогенов, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении | |
Таблица 4. Коэффициент затухания и волновое сопротивление при температуре 20°С | ||||
|---|---|---|---|---|
Частота, кГц | Коэффициент затухания, дБ/100м, не более | Волновое сопротивление, Ом | ||
Кабелей с изоляцией из сшитого полиолефина | Остальных типов кабелей | Кабелей с изоляцией из сшитого полиолефина | Остальных типов кабелей | |
1 | 0,15 | 1,25 | — | — |
39 | 0,50 | 4,49 | 120±15 | 80±20 |
1 000 | 2,60 | 18,61 | 100±15 | |
4 000 | 3,50 | 28,23 | 70±20 | |
Стойка Европа – Стойка Европа DE
DAS WIRD UNSER JAHR
DAS WIRD UNSER JAHR
Ausdrucksstarke Vielseitigkeit im Alltag.
Магазин Активсокен >
DENN … KOMFORT IST EINE KUNST.
DENN … KOMFORT IST EINE KUNST.
Unsere legendäre Art der farbenfrohen Selbstentfaltung.
Магазин Jetzt >
DAS WIRD UNSER JAHR
DAS WIRD UNSER JAHR
Ausdrucksstarke Vielseitigkeit im Alltag.
Магазин Активсокен >
DENN … KOMFORT IST EINE KUNST.
DENN … KOMFORT IST EINE KUNST.
Unsere legendäre Art der farbenfrohen Selbstentfaltung.
Магазин Jetzt >
Trustpilot
Сокен
Коллаборационен
Мютцен
КЛЕЙДУНГ
УНТЕРВЕШЕ
Групповые упаковки
Нарушение целостности ДНК.
Stance bleibt den Idealen des Fortschritts verpflichtet. Wir erkennen die Möglichkeiten, die sich auftun, wenn wir etwas Neues, etwas Besseres und jetzt … etwas Ewiges erschaffen. Wir präesentieren: InfiknitFÜR DIE EWIGKEIT GEMACHT.
Мехр эрфарен >
ГАРАНТИЯ AUF LEBENSZEIT.Stance FEEL 360 является уникальным эксклюзивным устройством Faserbehandlung, предназначенным для регулирования температуры и максимального комфорта.
ФРИШ,
Мехр эрфарен >
ТРОККЕН,
СМАРТErleben Sie die die seidenweiche Perfektion der markeneigenen Butter-Blend™-Technologie von Stance, einer nachhaltig gewonnenen Faserinnovation, die unser Versprechen eines überragenden weichen Tragekomforts hält.
NACHHALTIG BEZOGEN
Мехр эрфарен >
MARKENEIGENE FASERN
UNÜBERTROFFEN WEICH
Stance bleibt den Idealen des Fortschritts verpflichtet. Wir erkennen die Möglichkeiten, die sich auftun, wenn wir etwas Neues, etwas Besseres und jetzt … etwas Ewiges erschaffen. Wir präesentieren: InfiknitСтойка Мютцен
Шапочки
Шапочки
Nicht ihr typeischer Strick.
Магазин Jetzt >
Стойка Мютцен
Шапочки
Шапочки
Nicht ihr typeischer Strick.
Магазин Jetzt >
https://cdn.shopify.com/s/files/1/0576/1738/3600/files/Flag_De.png?v=1625499833https://cdn.shopify.com/s/files/1/0576/1738 /3600/files/Flag_Eu.png?v=1625499834https://cdn.shopify.com/s/files/1/0576/1738/3600/files/Flag_Uk.png?v=1625499834}
Nutzen Sie die linken/ rechten Pfeile, um durch die Slideshow zu navigieren, oder wischen Sie nach links bzw. rechts, wenn Sie ein mobiles Gerät verwenden
Amazon.com | Женские балетки Adalene LifeStride
4.1 из 5 звезд 1 687 оценок
| 4 вопроса с ответами
| Цена: | 28,42 $ 28,42 $ — 67,06 $ 67,06 $ |
Fit: Соответствует размеру.
Заказ обычного размера.
Клиенты говорят, что этот соответствует размеру.
Извините
Возникла непредвиденная проблема.
OK
Виден краткий контент, дважды нажмите, чтобы прочитать полный контент.
Виден весь контент, дважды нажмите, чтобы прочитать краткий контент.
5
5,5
6
6 Широкий
6,5
6,5 Широкий
7
7 Широкий
7,5
7,5 Широкий
8
8 Широкий
8,5
8,5 Широкий
9
Обновлены другие варианты на основе этого выбора
Посмотреть все 22 варианта
Таблица размеров
Размер обуви США
| Размер бренда | UK Size | Europe | Heel to toe |
|---|---|---|---|
| 4 | 1. Похожие записи |
