Как работает микросхема TDA7360. Каковы ее основные характеристики. Для чего она предназначена. Какие преимущества дает использование TDA7360 в автомобильных аудиосистемах. Какие меры защиты реализованы в этой микросхеме.
Обзор микросхемы TDA7360: мощный аудиоусилитель для автомобильных систем
TDA7360 — это интегральная микросхема, представляющая собой мощный аудиоусилитель, предназначенный для использования в автомобильных аудиосистемах. Данная микросхема разработана компанией STMicroelectronics и обладает рядом особенностей, делающих ее оптимальным выбором для применения в автомобильной электронике.
Основные характеристики и возможности TDA7360
Микросхема TDA7360 имеет следующие ключевые характеристики:
- Выходная мощность до 22 Вт в мостовом или стереорежиме
- Напряжение питания от 8 до 18 В
- Минимальное количество внешних компонентов
- Встроенный детектор клиппинга
- Различные виды защиты
- Малошумящая схемотехника
Какие преимущества дает использование TDA7360 в автомобильных аудиосистемах? Данная микросхема позволяет получить высокую выходную мощность при компактных размерах, что критично для автомобильного применения. При этом она не требует большого количества дополнительных компонентов, упрощая конструкцию усилителя.
Режимы работы TDA7360: мостовой и стереофонический
TDA7360 может работать в двух основных режимах:
- Мостовой режим — позволяет получить максимальную выходную мощность до 22 Вт на один канал
- Стереофонический режим — обеспечивает стереозвучание с мощностью до 11 Вт на канал
Какой режим лучше выбрать? Это зависит от конкретного применения. Мостовой режим подходит, когда требуется максимальная мощность на одну акустическую систему. Стереорежим оптимален для создания объемного звучания в салоне автомобиля.
Защитные функции TDA7360
Микросхема TDA7360 имеет ряд встроенных защитных функций, повышающих надежность работы усилителя:- Защита от короткого замыкания на выходе
- Тепловая защита
- Защита от перенапряжения
- Защита динамиков при включении/выключении
Зачем нужны все эти виды защиты? Они предотвращают выход усилителя из строя при нештатных ситуациях, которые нередки в автомобильных условиях эксплуатации. Это значительно повышает надежность и долговечность аудиосистемы.
Детектор клиппинга в TDA7360
Одной из особенностей TDA7360 является наличие встроенного детектора клиппинга. Но что такое клиппинг и почему важно его детектировать?
Клиппинг — это искажение формы сигнала при перегрузке усилителя, когда амплитуда выходного сигнала превышает возможности усилителя. Это приводит к значительным искажениям звука и может повредить акустические системы.
Детектор клиппинга в TDA7360 позволяет своевременно выявить возникновение этого эффекта и принять меры по его устранению, например, автоматически уменьшить громкость. Это защищает как сам усилитель, так и подключенные к нему динамики.
Применение TDA7360 в автомобильных аудиосистемах
Микросхема TDA7360 широко применяется в автомобильных аудиосистемах благодаря своим характеристикам. Но каковы конкретные области ее использования?
- Головные устройства (магнитолы)
- Усилители для штатных аудиосистем
- Активные сабвуферы
- Усилители для дополнительных динамиков
Почему TDA7360 так популярна в автомобильном аудио? Она сочетает в себе высокую мощность, компактность, надежность и простоту применения — все то, что требуется от автомобильного усилителя.
Особенности схемотехники на основе TDA7360
При разработке схем на основе TDA7360 следует учитывать некоторые особенности:
- Необходимость качественного теплоотвода
- Правильный выбор напряжения питания
- Использование качественных фильтрующих конденсаторов
- Грамотная разводка печатной платы
Как эти факторы влияют на работу усилителя? Правильный теплоотвод обеспечивает стабильность работы и долговечность. Корректное напряжение питания позволяет получить максимальную мощность. Качественная фильтрация питания снижает уровень шумов и помех. А грамотная разводка платы минимизирует взаимные наводки между каналами усилителя.
Сравнение TDA7360 с аналогами
Как TDA7360 соотносится с другими микросхемами автомобильных усилителей? Рассмотрим сравнение с некоторыми аналогами:
| Параметр | TDA7360 | TDA7350 | TDA7384 |
|---|---|---|---|
| Максимальная мощность | 22 Вт | 22 Вт | 4×35 Вт |
| Количество каналов | 2 | 2 | 4 |
| Детектор клиппинга | Нет | Нет |
Какие выводы можно сделать из этого сравнения? TDA7360 выделяется наличием детектора клиппинга, что повышает надежность работы. По мощности она сопоставима с TDA7350, но уступает четырехканальной TDA7384. Выбор конкретной микросхемы зависит от требований к количеству каналов и выходной мощности.
Перспективы развития автомобильных аудиоусилителей
Хотя TDA7360 остается популярной микросхемой, технологии автомобильных аудиоусилителей продолжают развиваться. Какие тенденции наблюдаются в этой области?
- Увеличение эффективности (КПД) усилителей
- Уменьшение размеров при сохранении мощности
- Интеграция дополнительных функций обработки звука
- Развитие цифровых усилителей
Как эти тенденции влияют на разработку автомобильных аудиосистем? Повышение эффективности позволяет снизить нагрев и упростить охлаждение. Уменьшение размеров дает больше возможностей по размещению усилителей в ограниченном пространстве автомобиля. Интеграция функций обработки звука позволяет улучшить качество звучания. А развитие цифровых усилителей открывает новые возможности по управлению и настройке аудиосистем.

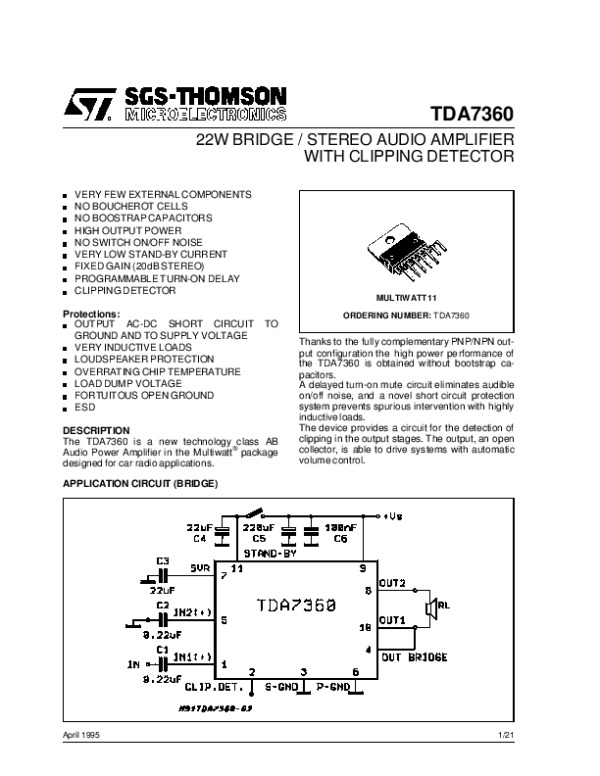

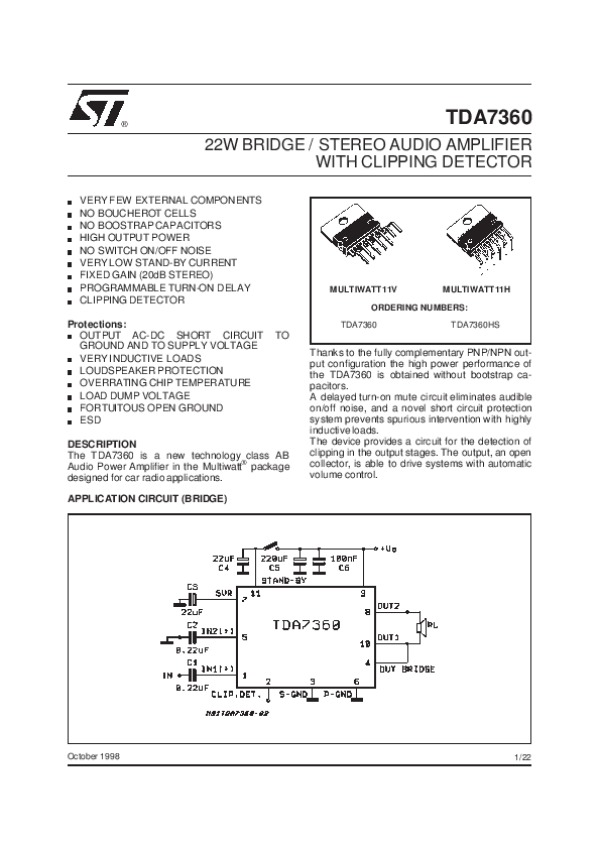

TDA7360 техническое описание — 22Вт мостовой/стерео аудиоусилитель с детектором клиппинга
Где купить
| Функции, приложения |
| 22 Вт мостовой / стерео-аудио-усилитель с детектором отсечения ОПИСАНИЕ Усилитель мощности звука нового технологического класса AB в многоваттном корпусе, разработанный для автомобильных радиоприемников. Благодаря полностью комплементарной конфигурации выходов PNP/NPN высокая мощность TDA7360 достигается без бутстрапных конденсаторов. Схема отключения звука с задержкой включения устраняет слышимые шумы при включении/выключении, а новая система защиты от короткого замыкания предотвращает ложное срабатывание высокоиндуктивных нагрузок. В устройстве предусмотрена схема для обнаружения клиппинга в выходных каскадах. Выход, открытый коллектор, может управлять системами с автоматической регулировкой громкости. Это расширенная информация о новом продукте, который сейчас находится в разработке или тестировании. Детали могут быть изменены без предварительного уведомления. Символ VS Io Ptot Tstg ,TJ Рабочее напряжение питания Постоянное напряжение питания Пиковое напряжение питания (для = 50 мс) Пиковый выходной ток (не соответствует = 100 с) Пиковый выходной ток (частота повторения > 10 Гц) Рассеиваемая мощность при Tcase = 85C Условия испытаний параметров температуры хранения и соединения до 150 ° C Символ Rth j-корпус Описание Термическое сопротивление соединение-корпус Макс. значение 1,8 Единица C/Вт ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (См. испытательные схемы, Tamb = 1 кГц, если не указано иное) Символ A SB ISB ICO Параметр Диапазон напряжения питания Общий ток стока в состоянии покоя Ослабление в режиме ожидания Детектор ограничения тока в режиме ожидания Средний ток Контакт 2 тянет до 5 В при 1 % d стерео конфигурация 80 100 Условия тестирования Мин. 8 тип. Максимум. 18 120 Единица дБ A Искажение Подавление напряжения питания Перекрестные помехи Входное сопротивление Усиление напряжения Усиление напряжения Соответствие входному шумовому напряжению VOS Po d SVR RI GV EIN Выходное напряжение смещения Выходное напряжение Искажение мощности Напряжение питания Подавление входного сопротивления Усиление напряжения Входное шумовое напряжение дБ В |
ПРИКЛАДНАЯ ЦЕПЬ (МОСТ)
