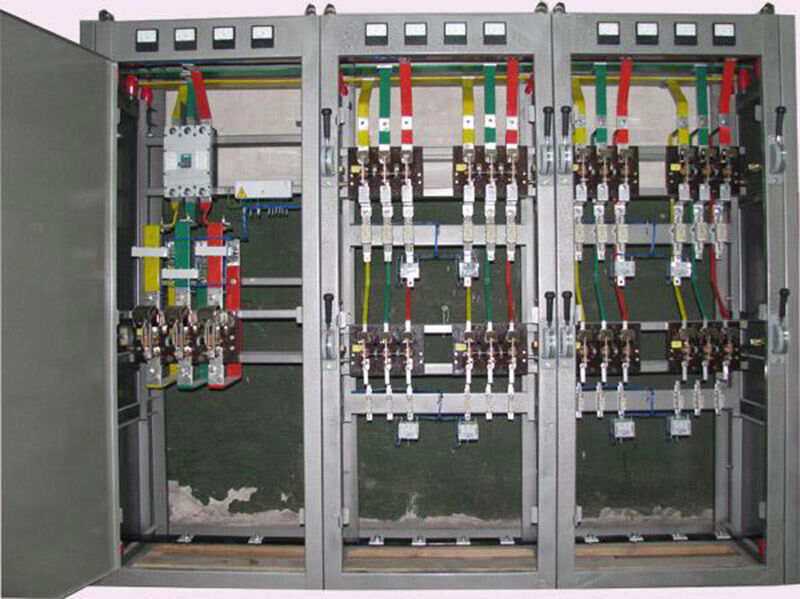

Изготовление и сборка вводно распределительных устройств (ВРУ)

Вводно распределительное устройство, или щит ВРУ, считается современным оборудованием, используемым для приема и эффективного распределения электричества напряжением 380 или 220В в проведенных электрических сетях (одно и трех фазных). Данное оборудование устанавливается для обеспечения защиты протяженных линий при вероятности перегрузок и для предотвращения коротких замыканий.

Наиболее популярны исполнения ВРУ на номинальные токи 100А, 400А, 630А мощностью до 15кВт

Для чего проводится сборка ВРУ?

Основным предназначением используемых вводно-распределительных устройств является:

• распределение электричества по сетям потребителей;
• защита потребителей от перегрузок и коротких замыканий;
• учет расхода используемой электроэнергии;
• контроль за правильным распределением уровня нагрузки по проложенной сети.

Где применяется щит ВРУ?

В настоящее время щит ВРУ выполняется в виде прочного стального ящика. Корпус щита ВРУ оснащается панелью, на поверхности которой размещаются контрольно-учетные и различные распределительные электроприборы. Устройства такого типа могут выполняться одно, двух и много панельными, а при существующей необходимости объединяться в секции.

Приборы применяются в следующих современных сферах:

• производственные виды объектов;
• общественные возведенные сооружения разных типов;
• жилые и строительные объекты.
• многоквартирные и частные дома.

Диапазон рабочих температур колеблется от минус 45 до +55С.

Преимущества использования ВРУ

Щит распределительный ВРУ разных размеров, цена на который доступна всем категориям клиентов, обладает следующими преимуществами:

1. Простой доступ к любому компоненту панели такого установленного устройства.
2. Компактность внутреннего расположения рабочих элементов.
3. Надежная защита от внутренних электрических замыканий.
4. Обеспечение негативных внешних воздействий.

Сборка ВРУ должна осуществляться только профессионалами. При обращении к нам в организацию и желании купить щит вру в сборе в Москве клиенты могут быть полностью уверены в том, что сборка всех необходимых электрических систем будет выполняться высококлассными специалистами, имеющими огромный опыт работы в своем деле.

Также мы занимаемся изготовлением этажных щитов с комплектующими элементами. Выполняемый нашими специалистами монтаж щитов ВРУ, ГРЩ и АВР полностью соответствует всем техническим требованиям.

Технические характеристики ВРУ

Наименование параметров	Характеристика
Номинальное рабочее напряжение, В	380
Номинальная частота, Гц	50
Номинальный ток сборных шин, А	до 630
Ток электродинамической стойкости сборных шин, кА	до 100
Номинальные токи коммутационных устройств, А	до 630
Степень защиты оболочки	до IP66
Условия эксплуатации
Климатическое исполнение и категория размещения	УХЛ4
Рабочая температура окружающего воздуха	от +5°С до +40°С
Относительная влажность окружающего воздуха	не более 60%, при температуре 20°С
Высота установки над уровнем моря	до 2000м
Номинальный режим работы	продолжительный
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

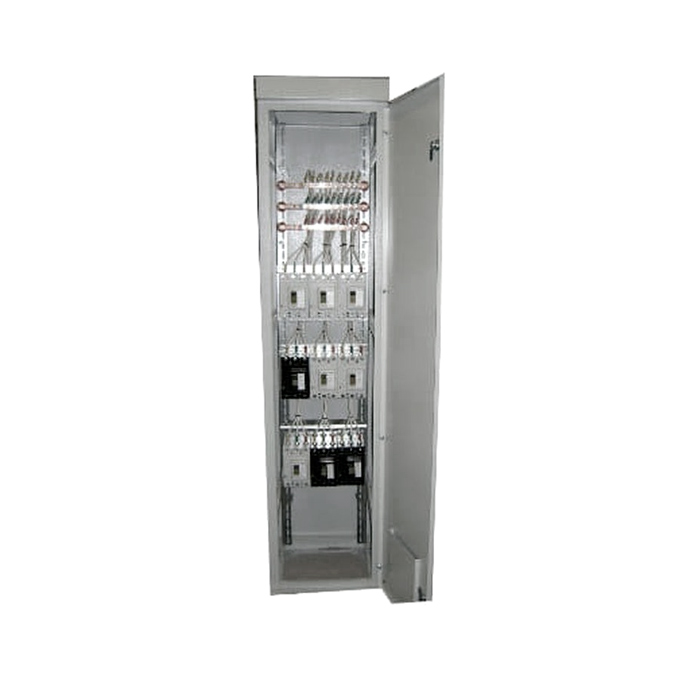

ВРУ-1-18-80

Энерго24.рф — производитель вводно-распределительных устройств ВРУ-1-18-80 ®Зарегистрированный товарный знак ✔Свое производство ✔Гарантия ✔Доставка по России ☎ 8 (800) 350-22-61

Вводно-распределительное устройство ВРУ-1 предназначено для осуществления приёма электрической энергии напряжением 220 и 380 В с последующим её распределением и учётом в четырех- и пятипроводных электрических сетях с системами заземления TN-C, TN-C-S, TN-S и обеспечивают защиту отходящих линий при перегрузках и коротких замыканиях.

ВРУ изготавливается укомплектованным необходимыми рубильниками, автоматическими выключателями, предохранителями и другими электротехническими устройствами, согласно схеме ВРУ и оно полностью готово к монтажу на вашем объекте. Осталось только подключить и пользоваться.

Современные технологии в электротехнике быстро развиваются вместе с ценовым диапазоном оборудования устанавливаемого в ВРУ-1-18-80. Чтобы узнать точную стоимость, его нужно просчитать. Это не займет много времени, наши инженеры подберут именно то, что вам нужно — присылайте нам запрос на расчет стоимости.

ВРУ — расшифровка и структура условного обозначения:

ВРУ-X1-XX2-X3 X4-УХЛ4:

ВРУ	водно-распределительное устройство;
X1	Номер разработки;
XX2	Назначение панели: 11-18 — Вводные; 21-29 — Вводно распределительные с трёхфазными группами; 41-50 — Распределительные с трёхфазными группами;
X3	Наличие аппаратов на вводе: 0 — Отсутствует; 1 — Переключатель на 250 А; 2 — Переключатель на 400 А; 3 — Переключатель на 630 А; 4 — Выключатель на 630 А; 5 — Два выключателя на 250 А; 6 — Выключатель на 250 А; 7 — Выключатель и аппаратура АВР на 100 А; 8 — Выключатель и аппаратура АВР на 250 А; 9 — Выключатель и аппаратура АВР на 160 А.
X4	Наличие дополнительного оборудования: 0 — Отсутствует; 1 — Блок автоматического управления освещением с автоматическими выключателями 30шт по 16А; 2 — с автоматическими выключателями 30шт по 16А и без блока автоматического управления освещением; 3 — Блок автоматического управления освещением с автоматическими выключателями 14шт по 16А; 4 — с автоматическими выключателями 14шт по 16А и без блока автоматического управления освещением; 5 — Блок автоматического управления освещением с предохранителями 8шт по 16А; 6 — с автоматическими выключателями 8шт по 16А и без блока автоматического управления освещением;
УХЛ4	Климатическое исполнение и категория размещения.

Мы изготавливаем вводно-распределительные устройства стандартного и нестандартного исполнения согласно схеме заказчика. Присылайте ваши заявки на расчет стоимости щитов ВРУ1 18-80 удобным для вас способом.

Полное руководство по распределительным щитам

Наше руководство по распределительным щитам объясняет, что они из себя представляют, их использование и типы, а также как подключать распределительные щиты.

Данное руководство покупателя содержит обзор распределительных щитов. Мы кратко объясним, что это такое и как они используются, а также какие типы распределительных щитов широко доступны. Мы также обсудим такие аспекты, как электрические пути и отходящие фазы, чтобы помочь вам выбрать лучший распределительный щит для ваших нужд.

Что такое распределительный щит?

Распределительный щит или распределительный щит (РП) является важной частью системы электроснабжения. Его задача состоит в том, чтобы разделить поступающую электроэнергию на несколько вторичных или вспомогательных цепей.

Большую часть времени каждая из этих вторичных цепей будет защищена предохранителем или автоматическим выключателем. В Великобритании подобные распределительные щиты часто называют потребительскими единицами в жилых домах.

Термины «потребительский блок» и «распределительный щит» не являются полностью взаимозаменяемыми. Однако для большинства практических применений они, как правило, означают одно и то же. Распределительные щиты также могут называться панелями, панелями выключателей или просто электрическими панелями.

Распределительный щит или панель выключателя разделяет поступающее электропитание на различные подцепи. Обычно все предохранители, выключатели и другие устройства защиты цепей для этих вторичных цепей размещаются в одном и том же корпусе. Однако не все распределительные щиты обязательно закрыты; некоторые только полузакрытые, а другие остаются открытыми.

Большинство рабочих мест полагаются на распределительный щит для разделения и направления единого источника внешнего питания на несколько меньших цепей по всему зданию. Во многих из этих настроек доски будут закрыты для безопасности. Этот корпус часто называют блоком предохранителей.

Просмотреть все распределительные щиты

В чем разница между потребительским блоком и распределительным щитом?

Покупатели электрических панелей и связанных с ними вспомогательных компонентов часто не понимают разницы между потребительским блоком и распределительным щитом. Тот факт, что распределительные щиты иногда называют потребительскими щитами, еще больше затуманивает проблему.

На практике, однако, технические различия имеют значение только для определенных покупателей в конкретных случаях использования. В большинстве случаев люди склонны иметь в виду одно и то же, какую бы терминологию они ни использовали.

Короткий ответ: потребительский блок — это разновидность распределительного щита. Другими словами, все потребительские блоки являются распределительными щитами, но не все распределительные щиты являются потребительскими блоками.

Потребительские блоки — это тип панелей, которые чаще всего используются в зданиях в Великобритании. Обычно вы узнаете их по металлическому или пластиковому корпусу, содержащему различные предохранители и выключатели-выключатели . Их можно использовать для изоляции входящего сетевого питания в определенные зоны здания.

В этом смысле потребительский блок — это просто распределительный щит, одобренный как подходящая и безопасная конструкция электрической панели для использования в типичных рабочих условиях.

Магазинные потребительские блоки

Для чего используются распределительные щиты?

Будь то наружный распределительный щит, коммерческий распределительный щит или специальный распределительный щит освещения для больших общественных мест, все эти варианты, по сути, выполняют одно и то же. Они берут входящее электрическое соединение, разделяют его по нескольким направлениям и перенаправляют на несколько подцепей.

Это обеспечивает более точное и детализированное управление подачей питания в различные области, включая возможность изолировать и отключать части цепи без полного отключения входящего питания.

Он также обеспечивает дополнительные функции безопасности — обычно предохранители, выключатели и УЗО — которые позволяют более безопасно использовать электропитание. Поскольку каждая ответвленная цепь имеет индивидуальное защитное отключение, вся электрическая система лучше защищена от перегрузок, коротких замыканий и других опасностей.

Типы распределительных щитов

Распределительные щиты потребительских блоков бывают различных распространенных типов.

• Потребительские блоки с главным выключателем считаются одними из самых безопасных и надежных защитных устройств для входящего сетевого питания. Все цепи полностью разделены, и каждая имеет независимую защиту от утечки на землю с помощью АВДТ (автомат защитного отключения с защитой от перегрузки по току)
Потребительские блоки
• Dual RCD имеют более низкую защитную способность, но по-прежнему подходят для большинства стандартных применений. Они состоят из двух схемных блоков, каждый из которых защищен одним из пары УЗО (УЗО) выключатели. Они обеспечивают надежную защиту от перегрева и возгорания, а также от случайного прикосновения к проводу под напряжением
.
• Потребительские блоки с высокой надежностью чаще используются в больших зданиях, где большое количество подцепей отходит от входящей сети. Они сочетают в себе двойную защиту УЗО с дополнительными АВДТ, которые могут быть добавлены в широком диапазоне гибких конфигураций

Помимо потребительских блоков широко используются различные другие типы электрических щитов и распределительных щитов.

Распределительные щиты типа A и типа B предлагают различные конфигурации шин и различную совместимость с некоторыми устройствами защиты от перегрузки по току (OCPD). При выборе DP для установки в коммерческих или промышленных помещениях правильный тип для использования будет зависеть от соответствия различным кодам и стандартам для конкретного места.

Вам также необходимо учитывать такие факторы, как общие условия эксплуатации и факторы окружающей среды, а также любые текущие требования доступности.

Вспомогательный распределительный щит или вспомогательный щит обычно представляет собой меньшую панель выключателей, действующую в качестве вспомогательной по отношению к более крупному распределительному щиту. Опять же, это обеспечивает больший контроль и изоляцию подмножества меньших цепей и выключателей. Типичным примером может быть потребительский блок RCD Incomer, который сам не имеет главного выключателя на борту. Обычно он располагается на большем распределительном щите, который обслуживает вспомогательный щит.

Электрическая фаза

Электрические панели, предназначенные для разделения входящего сетевого питания на несколько меньших цепей, обычно представляют собой однофазные или трехфазные распределительные щиты. Однофазный и трехфазный — это разные способы подключения внешней сети к зданию, и каждый из них имеет свои плюсы и минусы в определенных ситуациях.

Однофазное питание подается по двум проводам, подведенным к электрощиту (щиту предохранителей). При однофазном питании легче сбалансировать электрическую нагрузку в сети, когда есть одновременный запрос от нескольких небольших устройств. Это часто имеет место в бытовых силовых цепях.

3-фазные распределительные щиты имеют 3 или 4 входящих провода и обычно используются в коммерческих и промышленных условиях. Они часто связаны с постоянно используемыми крупными энергоемкими машинами, такими как лифты, Системы HVAC и заводские печи. Трехфазное питание намного эффективнее и стабильнее при работе с более высокими требованиями к устойчивой нагрузке, чем однофазное.

Отводы и размеры распределительных щитов

Количество отводов, указанное на электрическом щите, дает вам четкое представление о том, сколько отдельных подцепей вы можете отвести от него. Или, другими словами, сколько УЗО и других устройств максимальной токовой защиты можно установить на один распределительный щит.

4- или 8-контактные распределительные щиты часто требуются для простого разделения цепей и могут подходить для многих бытовых применений. Эти небольшие блоки предохранителей иногда называют распределительными щитами с одной дверью, поскольку корпуса, в которых они обычно размещаются, относительно малы.

С другой стороны, столь же часто можно увидеть гораздо большее количество путей на более сложных платах и ​​схемах. Панели с двойной дверью, содержащие 12-, 16- и 24-контактные распределительные щиты, часто требуются для зданий или установок с большим количеством ответвленных цепей для питания.

Действительно, модели DP доступны с 72-контактными платами и выше, хотя они обычно необходимы только для полномасштабных промышленных установок и высокотехнологичных коммерческих осветительных установок.

Поставщики распределительных щитов

Сегодня существует множество производителей высококачественных распределительных щитов и поставщиков потребительских блоков. Ведущие бренды, с которыми мы работаем, чтобы поставлять наш широкий ассортимент коммерческих и промышленных электрических панелей, включают ABB, Contactum, Eaton, ETA, Europa, HENSEL, Legrand, Merlin Gerin, Rose, Schneider Electric, Siemens и Spelsberg.

Все вышеперечисленное известно созданием прочных, надежных распределительных устройств и плат предохранителей в соответствии со строгими спецификациями и строгими стандартами безопасности.

Schneider Electric

. Спецификации

Калибровка

Вариант поставки

Order History

Quotes

Returns

Schedule orders

DesignSpark

Legal

• Cookie Policy
• Email Security
• Privacy Policy
• Website Terms
• Terms and Conditions of Sale

About RS

• О нас
• Карьера
• Корпоративная группа
• Центр мероприятий
• ESG
• Наши сертификаты
• Пресс-центр
• Весь мир

© RS Components Ltd. Birchington Road, Corby, Northants, NN17 9RS, UK

Узнайте разницу между распределительным щитом и распределительным щитом

• Узнайте разницу между распределительным щитом и распределительным щитом

Узнайте разницу между распределительным щитом и распределительным щитом

9 декабря 2021 г.

Электрические системы кажутся сложными, из-за чего трудно понять, в чем разница между распределительным щитом и распределительным щитом и как каждый из них может помочь вам распределить электрический ток по всему зданию или устройству.

В этой статье объясняется, в чем разница между существующими типами распределительных щитов в соответствии с отраслевыми стандартами.

Распределительные щиты необходимы во всех электрических системах и подсоединяются к основным кабелям, которые передают электрический ток от трансформатора или генератора на объект. Электрический ток, подаваемый на главный распределительный щит, затем распределяется по различным ветвям электроустановки. Каждая ветвь подает питание на нижестоящие распределительные щиты, при этом количество уровней распределения зависит от размера вашей системы, что в конечном итоге обеспечивает подачу требуемой мощности на нагрузки

AS/NZS 3000:2018 пункт 1.4.121. определяет распределительный щит как «сборку устройств защиты цепей с распределительным устройством, приборами или соединительными устройствами или без них, надлежащим образом расположенными и установленными для распределения и защиты одной или нескольких подсетей или оконечных подцепей или их комбинации».

Когда главный распределительный щит получает электроэнергию от источника питания, он обладает мощностью и способностью управлять распределением электрического тока, как определено в AS/NZS 3000:2018, пункт 1.4.122, в котором главный распределительный щит определяется как « распределительный щит, с которого можно управлять питанием всей электроустановки».

Затем электрический ток может быть пропущен через главный распределительный щит для распределения электрического тока по распределительным щитам. Определение распределительного щита, как указано в пункте 1.4.46 стандарта AS/NZS 3000:2018, — это «распределительный щит, отличный от главного распределительного щита».

Из-за своего положения в электрической системе главный распределительный щит обычно содержит некоторые ключевые элементы этой системы; Защитное устройство обслуживания, камеры ТТ и замеры органов снабжения, а также связь MEN в распределительных системах TNC-S. Все платы должны соответствовать AS/NZS 61439. Стандарт конструкции распределительного щита, главные распределительные щиты также имеют дополнительные, более строгие правила, налагаемые правилами обслуживания и установки различных органов снабжения.

Распределительные щиты обычно устанавливаются, когда электричество необходимо распределить по различным зонам здания или объекта, например, в большом коммерческом офисном здании на каждом этаже будет установлен распределительный щит, чтобы помочь в распределении электроэнергии. мощность на уровне.

IPD предлагает решения для распределительных щитов до 400 А. Наша команда экспертов здесь, чтобы помочь вам найти правильное решение для ваших требований. Представляем стандартные распределительные щиты Evolution E43, E65 и E66 с измерением мощности или без него с различными комбинациями шасси. Эти платы изготовлены из высококачественных материалов и имеют большую ценность, поскольку их можно настроить в соответствии с различными требованиями применения и условиями окружающей среды.
