Поиск скрытой проводки своими руками

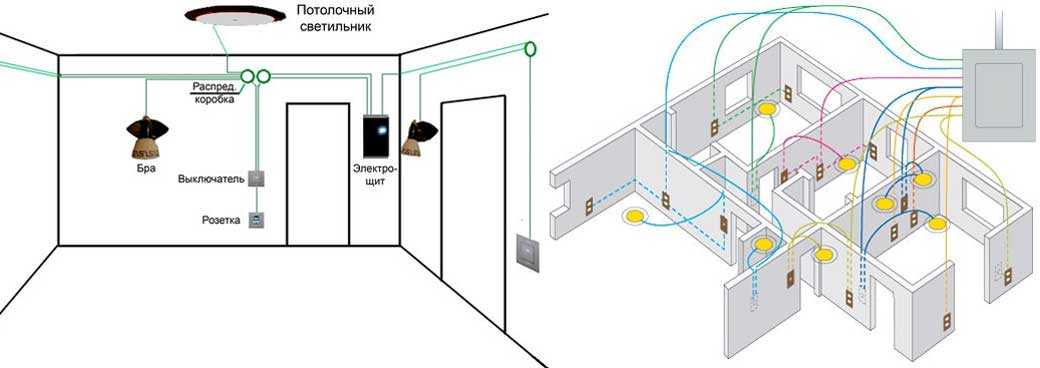

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

• замена электрического кабеля
• нет заземления
• различные неисправности с электрикой
• работы по сверлению стены
• монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять.

Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора.

Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на

4-5 Вт . В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров . Основные характеристики устройства:

• контроль работы предохранителей
• нахождение фазных кабелей
• проверка фазности счётчика электроэнергии
• возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014 . Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода.

Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M . Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров . Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

На зарядку становись

Недавно инженеры американской лаборатории Disney Research представили новую технологию беспроводной передачи электроэнергии устройствам, расположенным в пределах одной комнаты.

Это интересное решение, хотя и не лишенное изъянов. Оно вписывается в представления фантастов о технологиях будущего, позволяющих автоматически заряжать любые портативные устройства, едва войдя в помещение. Но до выхода на рынок технологии Disney еще далеко: мы пока не умеем делать такие устройства безопасными для здоровья людей.

О беспроводной передаче энергии еще в XIX веке грезили Андре Ампер, Джеймс Максвелл, Майкл Фарадей, Генрих Герц и, конечно же, Никола Тесла. Изобретатели полагали, что это будет очень удобно: никаких проводов в комнатах, никаких розеток и контактных щитков; освещение можно будет размещать где захочется и перемещать в любой момент куда захочется. В 1893-1894 годах Тесла даже показал свое устройство для беспроводных передачи и приема электричества — катушки Тесла. С их помощью изобретатель смог без проводов зажечь люминесцентную лампу (что было довольно просто, поскольку ее люминофор чувствителен к электромагнитному излучению) и лампу накаливания (что сложнее, потому что в ней люминофора нет).

Оружие ближнего боя

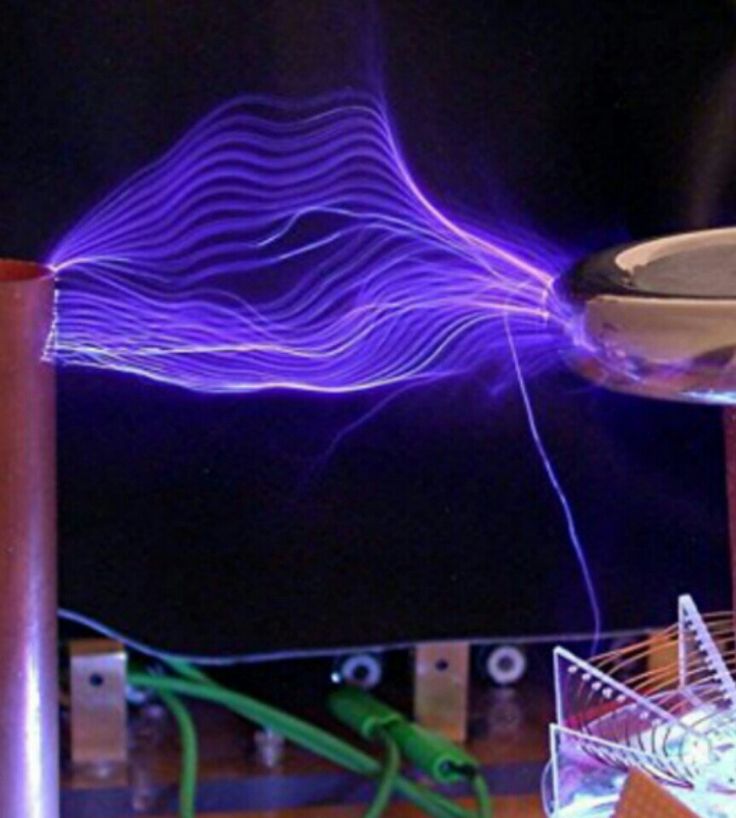

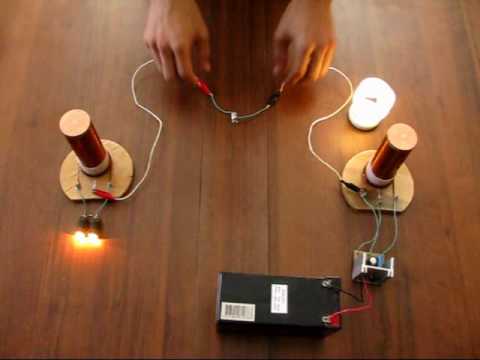

Катушки Тесла работали по принципу электромагнитной индукции. С ней все просто. Есть одна проволочная катушка и вторая. На первую подается напряжение, которое тут же приводит к возникновению электромагнитного поля. Если вторая катушка находится внутри этого электромагнитного поля, в ней под его воздействием возникает электродвижущая сила, которая преобразуется в электрический ток. Мы давно привыкли и не замечаем этого, но надежная беспроводная передача электричества используется практически везде. Речь идет о трансформаторах, на вход которых подаются 220 вольт переменного тока, а на выходе получается меньшее или большее количество вольт. Трансформатор состоит из двух катушек — обмоток. Выходное напряжение зависит от количества витков проволоки в принимающей катушке.

Трансформаторы сегодня повсюду: в телевизорах, зарядных устройствах смартфонов, энергосберегающих лампах. Они служат первым звеном в блоках питания многих устройств. Именно электромагнитная индукция лежит в основе изысканий инженеров, придумывающих новые устройства беспроводной зарядки для всего. Основных причин для ее использования две: потенциально высокая эффективность передачи электроэнергии на ближнем расстоянии и слабая зависимость от внешних факторов. Например, для передачи электроэнергии на большие расстояния планируется использовать микроволны или лазеры, но и те другие не терпят преград — между передатчиком и приемником должна быть прямая видимость.

Беспроводные зарядные станции тоже давно уже созданы, и многие из нас ими пользуются. Например, такие зарядки установлены в подставки для электрических зубных щеток. Или вот еще пример: утром вы заходите в метро и прикладываете к турникету картонный билет или карту «Тройка». Такой билет содержит в себе металлическую катушку (ее видно на просвет) и маленький чип, управляющий отправкой и записью информации. В турникете же установлена передающая катушка. Когда билет попадает в ее электромагнитное поле, в принимающей катушке возникает ток, достаточный для питания микрочипа.

А дальше происходит молниеносный обмен данными: катушка на турникете модулирует магнитное поле, микрочип билета воспринимает модуляции и позволяет считать свою информацию или записать новую.

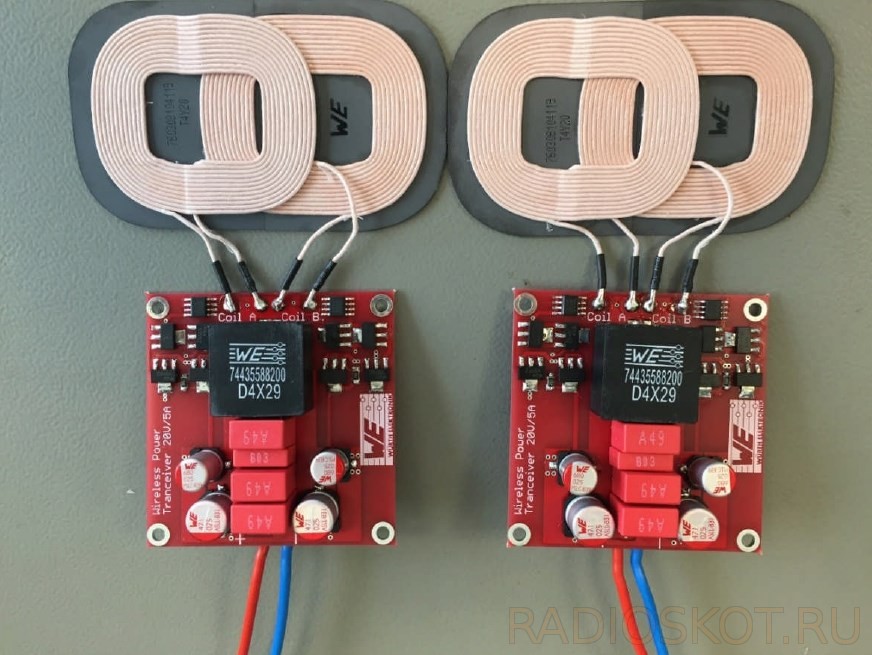

Беспроводных зарядных станций сегодня существует огромное множество. Это и обычные коврики, подключенные к розетке, на которые достаточно просто положить свой смартфон. Это и устройства стандарта Qi (читается «Ци»), которые могут не просто заряжать устройства, а управлять их зарядкой, передавая и принимая служебные данные, включая идентификатор (чтобы адресно управлять зарядкой устройств) и команды на начало и прекращение зарядки. Домашние умельцы даже делают беспроводные зарядки своими руками, причем этот процесс довольно прост. Но какими бы замечательными ни были подобные устройства, они имеют один серьезный недостаток: индукционные зарядные станции не могут передавать энергию на большое расстояние; максимальная дальность их действия не превышает диаметра передающей катушки.

Понятно, что если постараться и скрутить передающую катушку диаметром 300 метров, то можно будет передавать электричество на такое же расстояние. Но это будет очень дорого, неэффективно (на дальней границе электромагнитного поля индуцируемого тока едва будет хватать на работу устройства, а про зарядку его аккумулятора можно будет забыть) и опасно для здоровья. Когда Тесла изобретал свои катушки, о влиянии электромагнитного излучения на живые организмы еще ничего не было известно. Считалось, что раз это излучение невидимо и неощутимо, то и вреда от него нет. И поэтому разрабатывались смелые проекты по обеспечению беспроводным электричеством целых городов.

Только позднее выяснилось, что длительное воздействие повышенного электромагнитного поля на человека может вызывать чувство усталости, тошноту и головную боль, а значительное превышение электромагнитных норм — приводить к повреждению центральной нервной системы и сбоям в работе сердечно-сосудистой системы. Поскольку нас и без всяких беспроводных зарядных станций постоянно окружает электромагнитное излучение (сотовые станции, Wi-Fi, телерадиовещание, спутниковое вещание, Bluetooth и даже микроволновые печи), во многих странах приняты и действуют стандарты, устанавливающие допустимые его уровни. Например, уровень излучения сотовых станций в России ограничен десятью микроваттами на квадратный сантиметр.

Развитие технологий индукционной передачи электричества и стандартов, ограничивающих мощность электромагнитного излучения, подтолкнуло ученых к попыткам разработать дальнобойные, но безопасные для людей и животных зарядные устройства. В поисках компромисса инженеры использовали резонансную электродинамическую индукцию. В этом случае передающая катушка настроена на формирование электромагнитного поля с определенной частотой, и принимающая катушка устроена несколько сложнее: она уже не является просто мотком проволоки, а снабжена набором конденсаторов. Их количество и емкость позволяет «настроить» катушку на эффективный прием электромагнитного излучения передатчика.

Такая настройка передатчика и приемника на одну частоту называется резонансной. Ее преимущество в том, что «переброска» электроэнергии происходит импульсами, причем на пике импульса передается наибольшая мощность. По сравнению с обычными индуктивными зарядными станциями резонансные позволяют эффективнее передавать энергию. Кроме того, использование резонансной электродинамической индукции позволяет увеличить расстояние передачи энергии. Дело в том, что область распространения электромагнитного поля делится на три зоны: ближнюю, переходную и дальнюю (в переходной и дальней зонах электромагнитное излучение затухает и теряет свои полезные для беспроводной передачи энергии свойства). Ближняя зона — это и есть тот небольшой участок возле антенны, на котором, если там разместить принимающую катушку, можно получить электромагнитную индукцию.

В резонансной электродинамической индукции появляется возможность управлять границами ближней зоны катушки. Ее радиус можно вычислить, если разделить длину электромагнитной волны на число π, умноженное на два. Скажем, передающая катушка генерирует электромагнитное излучение с частотой 100 килогерц. Длина волны на этой частоте составит три тысячи метров. Подставив это значение в формулу, мы узнаем, что радиус ближней зоны для передатчика составит чуть больше 477 метров. Казалось бы, проблема решена: создаем относительно компактную передающую катушку, генерируем на ней электромагнитное поле с частотой, скажем десять килогерц (чтобы длина волны увеличилась в десять раз) и получаем передачу электроэнергии на дальность до 4,8 километров. Но передача большой мощности таким образом губительно скажется на живых организмах.

И здесь вновь вступают в силу стандарты частотности и мощности электромагнитного излучения (каждая страна определяет их по-разному в зависимости от своих представлений о вреде длительного воздействия электромагнитных волн). По правилам большинства стран, для длинных волн как излучения, имеющего протяженную ближнюю зону, передаваемая мощность ограничивается несколькими милливаттами. Современным устройствам такой мощности не хватит ни на что. Однако сегодня сразу несколько исследовательских и частных организаций занимаются разработкой новых систем беспроводной передачи электричества, которые, если их удастся довести до стадии серийного производства, смогут существенно изменить наш быт. Они будут соответствовать местным стандартам безопасности электромагнитного излучения и при этом эффективно заряжать пользовательские устройства на относительно больших дистанциях.

Дальнобойная артиллерия

Так, в июне 2015 года исследователи из Вашингтонского университета предложили использовать для беспроводной зарядки устройств обычные Wi-Fi-роутеры. Для эксперимента ученые взяли обычный роутер, построенный на чипе Atheros AR9580. Алгоритм работы чипа был несколько модифицирован. Если современные роутеры ведут вещание, только если об этом просит подключаемое устройство, то модифицированный роутер передавал сигнал постоянно. Если к нему не было подключено ни одно устройство, роутер передавал шум, модулированное излучение, не несущее информации. В результате исследователям удалось обеспечить электричеством температурный датчик и камеру на расстоянии до восьми метров. Камера делала снимок разрешением 174 на 144 пикселя один раз в 35 минут.

Предложенную технологию исследователи назвали PoWiFi (Power over Wi-Fi, энергия через Wi-Fi). Впрочем, роутеры плохо подходят для обеспечения энергией крупных устройств, требующих серьезного энергоснабжения. Мощность передачи типичного роутера без каких-либо усилителей составляет около ста милливатт. Для сравнения, современные смартфоны комплектуются зарядными устройствами мощностью 40–50 и более ватт. Поэтому большинство исследователей рассматривают возможность не использования уже существующих в квартирах источников электромагнитного излучения, создания новых, более мощных и «интеллектуальных».

Другая американская компания, Energous, еще в конце 2015 года пообещала в течение ближайших пары-тройки лет выпустить на рынок WattUp — компактную беспроводную зарядную станцию для любых устройств. Причем всего по 300 долларов за штуку. Эта станция работает по принципу резонансной электродинамической индукции и способна заряжать устройства в пределах одной комнаты. Технические подробности устройства компания не раскрывает, ссылаясь на коммерческую тайну, но общее описание приводит. Одна станция сможет с одинаковой эффективностью заряжать до 12 устройств одновременно. Все время зарядки между ней и устройствами будет поддерживаться обмен данными для определения остаточного заряда, расстояния, на котором расположено устройство, и режима зарядки.

В зависимости от полученных данных о ходе зарядки станция будет сбалансировано распределять передаваемую мощность между всеми подключенными потребителями. В Energous утверждают, что если при 12 подключенных устройствах в зоне действия WattUp появится еще одно, станция его запомнит и разрешит ему встать на зарядку, как только один из подключенных потребителей «насытится». Управлять распределением передаваемой мощности предполагается, вероятно, с помощью изменения частоты передачи. Для каждого устройства в момент подключения будет устанавливаться своя частота зарядки. При этом будет ли компания поставлять вместе со станцией приемную часть для устройств или они должны обладать собственной, совершенно не понятно.

Между тем в феврале текущего года инженеры Disney Research представили технологию беспроводной передачи энергии, позволяющую передавать до 1,9 киловатта энергии в пределах одной комнаты без вреда для живых организмов. Новую технологию инженеры назвали квазистатическим резонансом в полости (quasistatic cavity resonance, QSCR). Разработчики построили комнату объемом 54 кубических метра, в пол, потолок и стены которой вставили алюминиевые панели. В центре установили медный столб диаметром 7,2 сантиметра с разрывом высотой 2,5 сантиметра посередине. Верхняя и нижняя части столба в месте разрыва соединены друг с другом 15 конденсаторами общей емкостью 7,3 пикофарада. При подаче напряжения на столб вокруг него образовывались стоячие электромагнитные волны с частотой 1,32 мегагерца.

В ходе эксперимента исследователи с помощью специального генератора подавали на алюминиевые пластины в комнате резонансный ток с частотой 1,32 мегагерца. Подача напряжения на алюминиевые панели в стенах, потолке и полу также приводила к образованию стоячих электромагнитных волн, которые, взаимодействуя с волнами от медного столба, образовывали в пределах комнаты однородное электромагнитное поле. Это поле уже могли преобразовывать в электричество обычные приемные катушки на смартфонах, радиоуправляемых машинках или светодиодных лампочках. Всего в одной комнате могут заряжаться до 320 устройств. Правда, по своей конструкции сама комната похожа на клетку Фарадея, то есть внутри нее сотовый телефон, скорее всего, ловить не будет.

Впрочем, исследователи из Disney при этом продвинулись дальше своих коллег из корейского института KAIST. Те в 2014 году представили зарядную станцию DCRS (Dipole Coil Resonant System, резонирующая система с дипольными катушками). Если в обычных системах беспроводной передачи электричества методом резонансной индукции используются, грубо говоря, мотки проволоки, то в новой системе исследователи поместили внутри передающей и принимающей катушек ферритовый сердечник. В результате стала возможна эффективная передача энергии на расстояние до пяти метров. Размеры передающей катушки составляют три метра в длину, десять сантиметров в глубину и 20 сантиметров в высоту.

Во время экспериментов катушка излучала с частотой 20 килогерц. Максимальная выходная мощность на дальности трех метров составила 1,4 киловатта и 209 ватт — на расстоянии пяти метров. Правда, эффективность устройства беспроводной передачи электричества составила всего 40 процентов. Грубо говоря, для передачи ста ватт энергии другому устройства сама система должна потребить мощность в 250 ватт. Для сравнения, у беспроводных зарядных станций стандарта Qi (дальность передачи — четыре сантиметра) эффективность составляет до 85–90 процентов, что уже близко к 96-98 процентам обычных проводных зарядок смартфонов. Разработка Disney Research, по утверждению инженеров, имеет эффективность в 40–95 процентов в зависимости от местоположения устройства.

Впрочем, каких-либо по-настоящему впечатляющих результатов разработчикам пока достичь не удалось. Передавать большую мощность на существенные расстояния без вреда для живых организмов и создания помех для систем радиовещания никто пока так и не научился. Поэтому существующие рыночные устройства являются скорее эргономичными доработками, нежели действительно беспроводными зарядными станциями. Это по-прежнему некий прибор, который надо втыкать в розетку. И все отличие заключается лишь в том, что теперь смартфон достаточно просто положить на специальный коврик, а не подсоединять к кабелю. Тем не менее, некоторые крупные компании все же делают ставку на беспроводные устройства. Например, планируется, что беспилотные электромобили Google будут заряжаться без проводов.

Василий Сычёв

Зарядные комнаты могут питать устройства без проводов

Беспроводное питание обещает освободить устройства от аккумуляторов и кабелей, но коммерческие системы обычно ограничиваются зарядными станциями. Теперь ученые разработали способ, с помощью которого можно безопасно заряжать устройства в любом месте комнаты.

Более того, «этот подход можно использовать для зарядки ящиков с инструментами и складов с беспроводной зарядкой», — говорит ведущий автор исследования Такуя Сасатани, инженер-электрик и компьютерщик из Токийского университета. В будущем он также сможет питать имплантированные медицинские устройства, «которые в настоящее время имеют серьезные проблемы с электропитанием», добавляет он.

Системы беспроводной передачи энергии в настоящее время используются для зарядки небольших электронных устройств, таких как смартфоны и электрические зубные щетки. Тем не менее, большинство коммерческих систем, которые полагаются на магнитные поля, требуют, чтобы эти устройства были стационарными и хранились на зарядных ковриках или док-станциях или рядом с ними.

Стратегии беспроводной передачи энергии с использованием микроволн и других форм электромагнитного излучения могут обеспечить эффективную зарядку на больших расстояниях. Однако микроволновые методы могут представлять опасность для живых тканей и требуют больших антенн, а также сложных механизмов для отслеживания устройств.

Теперь Сасатани и его коллеги разработали метод безопасного превращения комнаты в беспроводную зарядную станцию. Они предполагают, что его также можно уменьшить для создания небольших зарядных шкафов или увеличить, чтобы превратить целые заводские этажи или здания в зоны беспроводной зарядки.

В новом методе, получившем название многомодового квазистатического резонаторного резонанса, используются проводящие поверхности, встроенные в стены всей комнаты, и проводящий столб в центре комнаты для создания трехмерных моделей магнитного поля, которые могут эффективно взаимодействовать с небольшими приемниками проволочных катушек. прикреплены к электрическим устройствам. В экспериментах со специально построенной алюминиевой испытательной комнатой размером 3 метра на 3 метра на 2 метра исследователи подключали беспроводную электронику, такую ​​как смартфоны, лампочки и вентиляторы, в любом месте комнаты, независимо от того, где находились люди или мебель.

«Наша технология позволяет подавать десятки ватт энергии повсюду в больших объемах, чего другие подходы не могут безопасно обеспечить», — говорит Сасатани. «По сравнению с беспроводными зарядными устройствами, состоящими из катушек, наш подход дает гораздо больше свободы в расположении устройств».

Одним из ключей к тому, чтобы этот метод работал, было ограничение вредных электрических полей, которые могли повредить биологические ткани. Ученые использовали своего рода конденсатор, помещенный в полости в стенах, чтобы конструкция могла генерировать магнитные поля, которые резонируют в комнате, удерживая электрические поля внутри конденсаторов.

Еще одной проблемой было создание магнитного поля, которое могло бы достичь каждого угла комнаты, поскольку магнитные поля обычно распространяются по кругу, создавая мертвые зоны в свободной комнате. Чтобы решить эту проблему, исследователи создали несколько трехмерных магнитных полей — одно движется по кругу вокруг центрального полюса комнаты, а другие закручиваются по углам, путешествуя между соседними стенами, успешно устраняя нулевые зоны.

Эффективность подачи энергии более 37% достижима в любом месте помещения, а также во время движения устройства. Приемники должны располагаться под прямым углом к ​​магнитным полям для достижения максимальной эффективности зарядки.

«Очевидным недостатком нашего метода является то, что мы должны модифицировать всю среду, чтобы заставить его работать», — отмечает Сасатани.

Испытания на безопасность с использованием анатомических манекенов показали, что новая система может подавать мощность не менее 50 Вт в любое место в комнате без превышения рекомендаций FCC и IEEE по воздействию электромагнитных полей. Исследователи предполагают, что они могли бы обеспечить еще большую мощность с дальнейшими настройками.

«Мы отмечаем, что наша оценка безопасности все еще примитивна, и нам, безусловно, нужны дополнительные исследования по этой теме», — говорит Сасатани.

По словам Сасатани, такие исследования могут помочь в разработке новых приложений Интернета вещей (IoT). Это также может помочь заряжать мобильных роботов в домах, на складах или в других местах.

«В настоящее время трудно разместить повсюду небольшие компьютеры из-за затрат на обслуживание аккумуляторов, — объясняет Сасатани. «Поскольку эта технология позволяет отказаться от ручной зарядки, она может стать движущей силой повсеместного распространения интеллектуальных устройств».

Технологию группы, вероятно, будет проще всего внедрить в недавно построенных зданиях, но также возможна модернизация существующих конструкций для обеспечения такой зарядки, говорит Сасатани.

«Мы планируем изучить создание этих систем с использованием стандартных методов строительства», — говорит Сасатани. «Мы также можем покрасить проводники на стенах, чтобы сделать систему, если в будущем будет разработана отличная проводящая краска».

Ученые подробно описали свои выводы онлайн в недавнем выпуске журнала Nature Electronics .

Беспроводное электричество? Это здесь | CNN Business

Основные моменты

Доктор Кэти Холл разрабатывает способы передачи энергии без проводов

В домах будущего беспроводная энергия будет так же распространена, как и Wi-Fi, считает она.

Эта технология может привести к созданию новых и революционных медицинских устройств Си-Эн-Эн —

Кэти Холл была потрясена, как только увидела это: лампочка, светящаяся посреди комнаты без каких-либо проводов.

Оглядываясь назад, она вспоминает, что это был грубый эксперимент: крошечная комната, заполненная гигантскими медными змеевиками холодильника — такие вы увидите, если взломаете заднюю стенку морозильной камеры.

Она входила и выходила между катушками и лампочкой — а лампочка все равно светилась.

«Я сказал: «Давайте поработаем над этим. Это будущее».

В чем хитрость?

«Мы собираемся передавать энергию без каких-либо проводов», — говорит доктор Холл, ныне главный технический директор WiTricity, стартапа, разрабатывающего беспроводную «резонансную» технологию.

«Но на самом деле мы не запускаем электричество в воздух. Что мы делаем, так это создаем магнитное поле в воздухе».

Это работает следующим образом: WiTricity строит «Резонатор источника», катушку электрического провода, которая генерирует магнитное поле при подаче питания.

spc make create innovate fibrofix_00032410.jpg

видео

Может ли шелк паука помочь вам в самоисцелении?

spc make create innovate 3d print_00005118.jpg

видео

Познакомьтесь с гением 3D-печати

spc make create innovate aouda x spacesuit_00023229.jpg

видео

Это лучший скафандр для Марса?

Если приблизить другую катушку, в ней может возникнуть электрический заряд. Никаких проводов не требуется.

«Когда вы вносите устройство в это магнитное поле, оно индуцирует ток в устройстве, и благодаря этому вы можете передавать энергию», — объясняет доктор Холл.

И так лампочка загорается.

Беспроводные дома

Не беспокойтесь о том, что вас разрядят: Холл уверяет, что магнитные поля, используемые для передачи энергии, «совершенно безопасны» — на самом деле, это такие же поля, которые используются в маршрутизаторах Wi-Fi.

В доме будущего беспроводная передача энергии может быть такой же простой, как беспроводной интернет.

Если все пойдет по плану WiTricity, смартфоны будут заряжаться у вас в кармане, пока вы бродите вокруг, телевизоры будут мерцать без подключенных проводов, а электромобили будут заправляться, стоя на подъездной дорожке.

WiTricity уже продемонстрировала способность питать ноутбуки, сотовые телефоны и телевизоры, прикрепляя резонаторные катушки к батареям, и, как сообщается, в разработке находится заправщик для электромобилей.

Холл видит светлое будущее для семьи без проводов:

«Мы просто больше не думаем об этом: я поеду домой на своей машине, и мне никогда не придется ехать на заправку, и мне никогда не придется подключать ее к розетке.

«Я даже не могу представить, как все изменится, когда мы будем жить так».

Мир за пределами

cms.cnn.com/_components/paragraph/instances/paragraph_10BD180A-D1EB-6BA5-B855-B761BA5CB51B@published» data-editable=»text» data-component-name=»paragraph»> Помимо этих приложений, позволяющих сэкономить усилия, Холл видит и другие революционные шаги.

Когда Холл впервые увидела беспроводную лампочку, она сразу же подумала о медицинских технологиях, увидев, что устройства, трансплантированные под кожу, можно заряжать ненавязчиво.

В настоящее время WiTricity работает с медицинской компанией над перезарядкой вспомогательного устройства для левого желудочка — «по сути, сердечного насоса».

cms.cnn.com/_components/paragraph/instances/paragraph_512F2D0B-0B9D-C5EB-1BD0-B761BA683C35@published» data-editable=»text» data-component-name=»paragraph»> Эта технология открывает двери для любого количества мобильных электронных устройств, которые до сих пор сдерживались ограниченным временем автономной работы.

«Идея отказа от кабелей позволила бы нам перепроектировать вещи таким образом, о котором мы еще не думали, что просто сделает наши устройства и все, с чем мы взаимодействуем, намного более эффективными, более практичными и, возможно, даже дающими абсолютно новый функционал».

Что дальше?

cms.cnn.com/_components/paragraph/instances/paragraph_09A5F698-D3DD-6DF3-8441-BCA8F34DEFB0@published» data-editable=»text» data-component-name=»paragraph»> Сейчас задача состоит в том, чтобы увеличить расстояние, на которое можно эффективно передавать энергию. Это расстояние, объясняет Холл, связано с размером катушки, и WiTricity хочет усовершенствовать такие же передачи на большие расстояния для современных небольших устройств.

По этой причине команда возлагает большие надежды на свое новое творение: беспроводные перезаряжаемые батареи размера AA.

Для Холла возможности применения безграничны: «Я всегда говорю, что дети скажут: «Почему это называется беспроводной связью?»

cms.cnn.com/_components/paragraph/instances/paragraph_861D75F8-7401-8322-6528-B761BA6CBB90@published» data-editable=»text» data-component-name=»paragraph»> «Дети, которые вырастут через пару лет, никогда не должны будут снова что-то подключать, чтобы зарядить его».

* ОБНОВЛЕНИЕ (17 марта)

Приятно видеть так много обсуждений этой технологии в социальных сетях и ветке комментариев.

Кажется, большой интерес вызывает вклад экспериментов Николы Теслы в развитие этой технологии. Доктор Холл кратко рассказала о Тесле в своем интервью Нику Глассу:

Ник Гласс: Учитывая, что Тесла и другие поняли все это более века назад, почему это заняло так много времени?

Доктор Холл: Я не думаю, что они поняли, что именно мы сделали. Они определенно мечтали о беспроводном питании — в этом нет никаких сомнений. В те дни это была другая проблема, потому что они действительно думали о том, как получить энергию от того места, где она генерируется, до того, где она используется. И в этом случае они, возможно, думали о том, что Ниагарский водопад вырабатывает электроэнергию и доставляет ее в Нью-Йорк — а это большое расстояние.
