Шинопроводы: эффективное решение для распределения электроэнергии

Что такое шинопровод и как он работает. Каковы преимущества использования шинопроводов. Где применяются шинопроводы в промышленности и строительстве. Как выбрать подходящий шинопровод для конкретного проекта.

Что такое шинопровод и как он устроен

Шинопровод представляет собой систему для распределения электроэнергии, состоящую из медных или алюминиевых шин, заключенных в защитный корпус. Основные компоненты шинопровода:

• Токопроводящие шины — медные или алюминиевые полосы для передачи тока
• Изоляция шин
• Защитный корпус из металла или пластика
• Ответвительные коробки для подключения потребителей
• Соединительные элементы для сборки секций

Шинопроводы бывают открытого и закрытого типа. Закрытые обеспечивают более высокую степень защиты от внешних воздействий. По способу прокладки различают магистральные, распределительные и осветительные шинопроводы.

Преимущества использования шинопроводов

Шинопроводы имеют ряд важных преимуществ по сравнению с традиционными кабельными системами:

• Высокая гибкость и модульность конструкции
• Простота монтажа и демонтажа
• Возможность быстрого изменения схемы электроснабжения
• Экономия на кабельных лотках и кабельной продукции
• Компактность и эстетичный внешний вид
• Высокая пожаробезопасность
• Удобство обслуживания и ремонта

Благодаря этим преимуществам шинопроводы позволяют значительно сократить сроки и стоимость монтажа электрических сетей, особенно на крупных промышленных и коммерческих объектах.

Области применения шинопроводов

Шинопроводы широко применяются в различных отраслях промышленности и строительства:

• Промышленные предприятия и цеха
• Торговые и выставочные центры
• Офисные и административные здания
• Складские комплексы
• Дата-центры
• Спортивные сооружения
• Аэропорты и вокзалы
• Электростанции и подстанции

Шинопроводы используются как для магистральных линий, так и для распределения электроэнергии непосредственно к потребителям. Они эффективны при токах от 100 А до нескольких тысяч ампер.

Виды шинопроводов по назначению

В зависимости от назначения различают следующие основные виды шинопроводов:

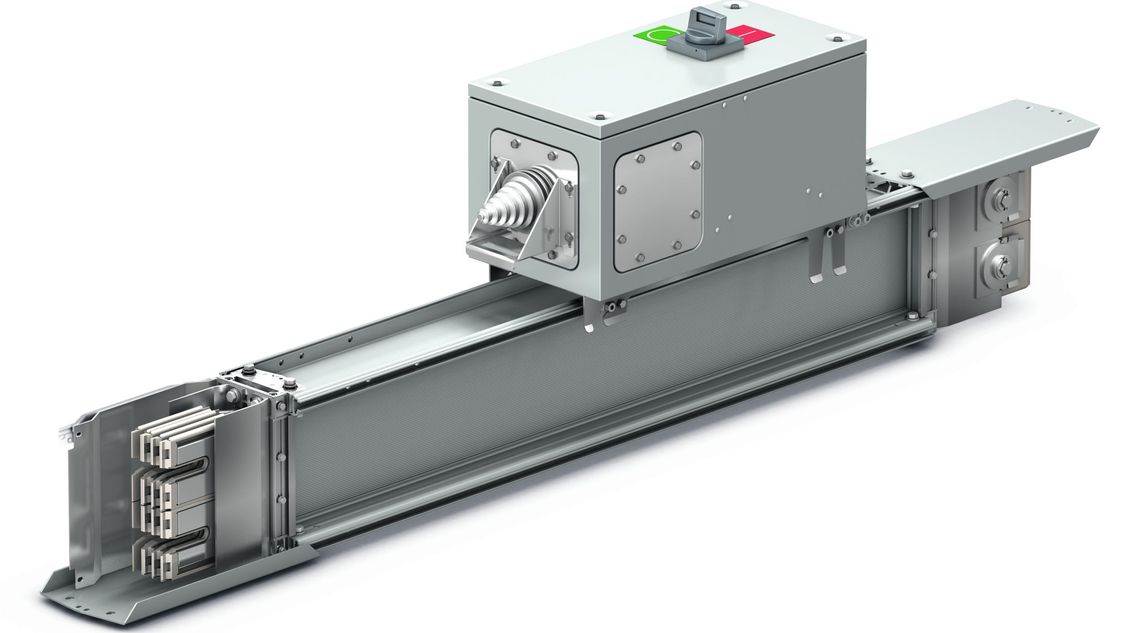

Магистральные шинопроводы

Предназначены для передачи больших мощностей на значительные расстояния. Используются для соединения трансформаторных подстанций с распределительными устройствами. Рассчитаны на токи до 6300 А.

Распределительные шинопроводы

Служат для распределения электроэнергии по этажам и производственным участкам. Имеют большое количество ответвительных коробок для подключения потребителей. Рассчитаны на токи до 1600 А.

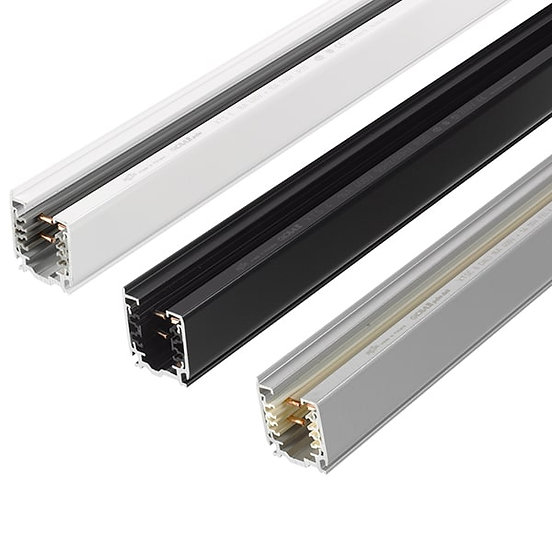

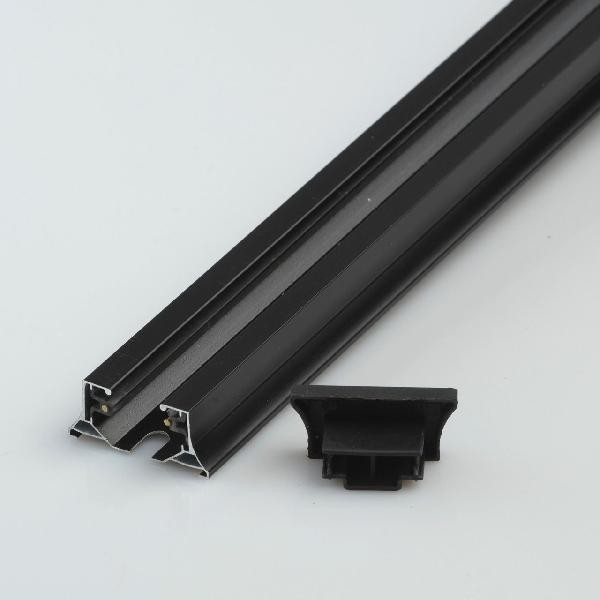

Осветительные шинопроводы

Применяются для подключения осветительных приборов в торговых центрах, офисах, выставочных залах. Позволяют легко менять расположение светильников. Рассчитаны на токи до 40 А.

Как выбрать шинопровод для проекта

При выборе шинопровода необходимо учитывать следующие основные параметры:

• Номинальный ток
• Напряжение сети
• Степень защиты IP
• Материал шин (медь или алюминий)
• Количество полюсов
• Климатическое исполнение
• Способ монтажа

Важно правильно рассчитать нагрузку и выбрать шинопровод с запасом по току. Также следует учитывать условия эксплуатации — температуру, влажность, наличие агрессивных сред. Для пожароопасных помещений применяются шинопроводы с повышенной огнестойкостью.

Монтаж и эксплуатация шинопроводов

Монтаж шинопроводов значительно проще и быстрее по сравнению с кабельными системами. Основные этапы монтажа:

1. Разметка трассы и установка креплений
2. Сборка секций шинопровода
3. Подключение питающих линий
4. Установка ответвительных коробок
5. Подключение потребителей

При эксплуатации шинопроводов необходимо периодически проводить осмотр и проверку состояния контактных соединений. Важно не допускать перегрузки системы по току. При необходимости изменения схемы электроснабжения шинопровод легко демонтируется и перемещается.

Заключение

Шинопроводы являются современным и эффективным решением для распределения электроэнергии на промышленных и коммерческих объектах. Они обеспечивают высокую гибкость, надежность и безопасность системы электроснабжения. При правильном выборе и монтаже шинопроводы позволяют значительно сократить затраты и сроки реализации электротехнической части проектов.

Шинопроводы. Виды и устройство. Применение и особенности

Шинопроводы это устройства, состоящие из проводников, изоляторов и устройств, которые предназначены для распределения и передачи электроэнергии в производственных помещениях и других объектах. Проводники в шинопроводах могут быть как изолированными, так и без изоляции.

Для изменения направления линии есть возможность демонтировать модули шинопроводов и проложить их в другом направлении, так как их устройство легко подвергается модификации. Например, в торговых центрах для выполнения освещения отдельных зон применяют модульные устройства шинопроводов, на которых размещают декоративные прожекторы.

Процесс установки шинопроводов не занимает длительное время, достаточно простой. Линии шинопроводов в последнее время стали лучшей альтернативой электрическим кабелям.

Существует несколько различных конструкций шинопроводов, которые различаются между собой в зависимости от различных особенностей конструкции, назначения, способа монтажа и других факторов.

Открытые шинопроводы используются для прокладки сетевых магистралей в обычных условиях без агрессивной среды. К ним можно отнести шинные магистрали и троллеи для кранов открытого типа. Они изготавливаются из алюминиевых шин, устанавливаемых на изоляторах, которые закреплены к опорам. При этом необходимо выполнять нормы наименьших расстояний до различных механизмов и трубопроводов. В опасных местах с возможностью случайного касания людей к шинам, осуществляют монтаж металлических защитных сеток или коробов.

Защищенные и закрытые являются главным видом сетей, которые обычно используются для выполнения распределения электрической энергии на производстве. Защищенные модели закрываются коробом из перфорированных металлических листов и защищают от случайного проникновения предметов, от случайного прикосновения работников. Закрытые исполнения шинопроводов полностью закрыты коробом без перфорации.

Наименьшая допустимая высота монтажа защищенных шинопроводов не менее 2,5 м от пола. Закрытые устройства разрешается устанавливать на любой высоте, что упрощает установку электрических сетей на производстве. При этом шинопровод можно монтировать вдоль расположения станков на высоте от пола до 1 метра. Это снижает затраты на ответвительные кабели для подключения питания к станкам.

Магистральные шинопроводы

Этот вид устройства служит для транспортировки электроэнергии к помещениям производственных цехов от подстанции. Обычно магистральную конструкцию используют тогда, когда производственное оборудование размещено рядами по территории цеха и есть вероятность изменения схемы расположения станков.

Магистральные линии могут выдержать нагрузку током до 4 кА. Они рассчитаны для большого числа ответвлений, необходимых для соединения с оборудованием. Допускаются не более двух веток на длине 6 метров.

Магистральные линии шинопроводов бывают переменного и постоянного токов. Устройство для переменного тока может содержать три или четыре шины. В трехшинной конструкции каждая отдельная фаза состоит из 2-х изолированных прямоугольных шин из алюминия. В качестве ноля выступают два алюминиевых уголка, расположенных снаружи корпуса и применяются для установки шинопровода.

Четырехшинная конструкция содержит все шины внутри корпуса. Секции шин бывают присоединительными, угловыми, прямыми, тройниковыми или ответвительными.

Кроме этого имеются еще некоторые разновидности шин переменного тока: гибкие (для огибания препятствий) и фазировочные (для чередования фаз). Обычно применяются секции шин длиной 3 метра.

Секции шин соединяются друг с другом болтовым соединением, хотя более качественным соединением считается сварка. Линии шинопроводов, предназначенные для постоянного тока, рассчитаны на нагрузку тока до 6,3 кА.

Распределительные изделия шинопроводов предназначены для распределения энергии от магистрали к потребителю. Такие устройства используют для присоединения 1-фазных и 3-фазных электрических устройств.

В их комплект входят прямые секции по 3 метра, тройниковые и угловые секции. На 3 метра рассчитано 3-6 потребителей. Такие шинопроводы предусмотрены на нагрузку до 630 ампер. Все шины имеют прямоугольное сечение и производятся из алюминия, не имеют изоляции. Секции соединяются с помощью болтов.

Осветительные шинопроводы

Этот тип устройства шинопроводов используется как на производстве, так и в бытовых условиях. Секции шин бывают гибкими, вводными, угловыми и прямыми длиной 1,5 и 3м.

Конструкция выполнена из четырех изолированных шин площадью сечения 6 кв. мм. Осветительный вид шинопровода может выдерживать нагрузку до 25 ампер, и используется в бытовых сетях 220 и 380 В для монтажа осветительной арматуры. Секции оснащаются 1-фазными штепсельными соединениями на каждые 0,5м. Вместе с шинопроводами в комплекте прикладываются штепсельные вилки на 10 ампер, а также соединительные секции. Этим набором выполняют необходимый шинопровод любой сложности.

Смежные секции скрепляют болтами. На хомут с крючком вешают осветительную арматуру и подключают к разъемам питания. Допускается расстояние между крепежными точками не более 2-х метров.

Троллейные шинопроводы

Такой вид шинопровода используется для питания подъемно-транспортных устройств, монорельсов и других устройств. Троллейные шинопроводы допускается применять на напряжение до 660 В в электрических сетях, имеющих глухозаземленную нейтраль.

1 — Концевой подвод питания.
2 — Скользящий подвес.
3 — Жесткий подвес.
4 — Концевая заглушка.
5 — Токосъемник.
6 — Стыковая крышка.
7 — Альтернативное питание.

Этот вид устройства укомплектован прямолинейными секциями до 3 м, и угловыми секциями на 45 градусов и прямой угол. Это дает возможность выполнить сборку линии любой сложности. Секции шин соединяют специально предназначенными муфтами.

Устройство

Шинопроводы включают в себя:

1 — Прямая секция.
2 — Секция ответвления для распределения тока.
3 — Система крепления к потолкам, стенам, полу и т.д.
4 — Конечная секция.
5 — Угловая секция.
6 — Ответвительные коробки для присоединения к сборной шине.
7 — Питание

Шинопровод выполнен из алюминиевых или медных шин, размещенных в защитной оболочке. Стандартные линии шинопроводов работают под напряжением до 1 кВ.

Преимущества

• Экранированный корпус защищает шинопроводы от электромагнитных излучений.
• Срок эксплуатации составляет 30 лет.
• Хороший отвод тепла вследствие применения алюминия.
• Прямоугольная форма поперечного сечения значительной величины шин дает возможность некоторой экономии энергии из-за снижения сопротивления активной и реактивной составляющей.
• Устройство всей конструкции является пожаробезопасной, позволяет обеспечить достаточную надежность защиты питающей линии от пыли и влаги.
• Монтаж шинопроводов осуществляется оперативно, с незначительными усилиями.
• Эстетичный и привлекательный внешний вид готовой линии шин.

Недостатки

• Жесткая конструкция не дает возможности легко менять трассу линии.
• При проектировании системы прокладки линий необходима помощь квалифицированных специалистов, так как существует много разных тонкостей и особенностей в этой работе. Даже небольшая ошибка может создать большие трудности и финансовые затраты.
• Комплект шин заказывают отдельно для определенного проекта. Поэтому поставка займет немалое время. Стандартный набор секций не всегда может подойти для конкретных условий.
