Штангенциркуль с нониусом: устройство, виды и принцип работы

Что такое штангенциркуль с нониусом. Как устроен штангенциркуль с нониусной шкалой. Какие бывают виды нониусных штангенциркулей. Как правильно пользоваться штангенциркулем с нониусом и снимать показания. Преимущества и недостатки нониусных штангенциркулей.

Что такое штангенциркуль с нониусом

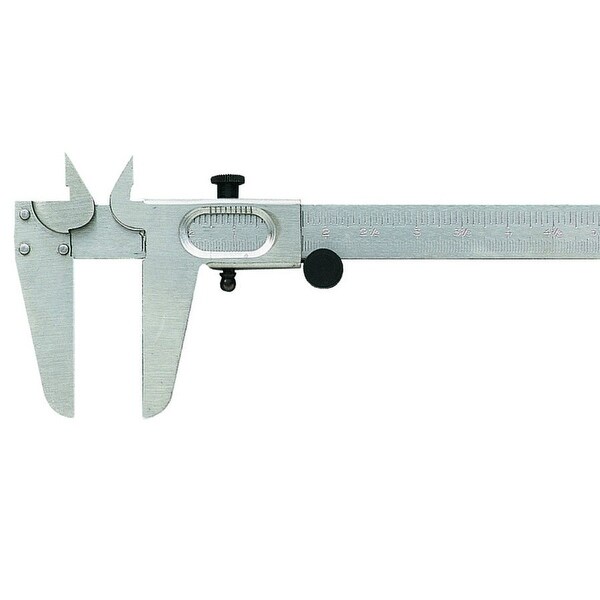

Штангенциркуль с нониусом — это измерительный инструмент, предназначенный для высокоточных линейных измерений. Основной особенностью данного типа штангенциркуля является наличие нониусной шкалы, позволяющей производить измерения с точностью до сотых и даже тысячных долей миллиметра.

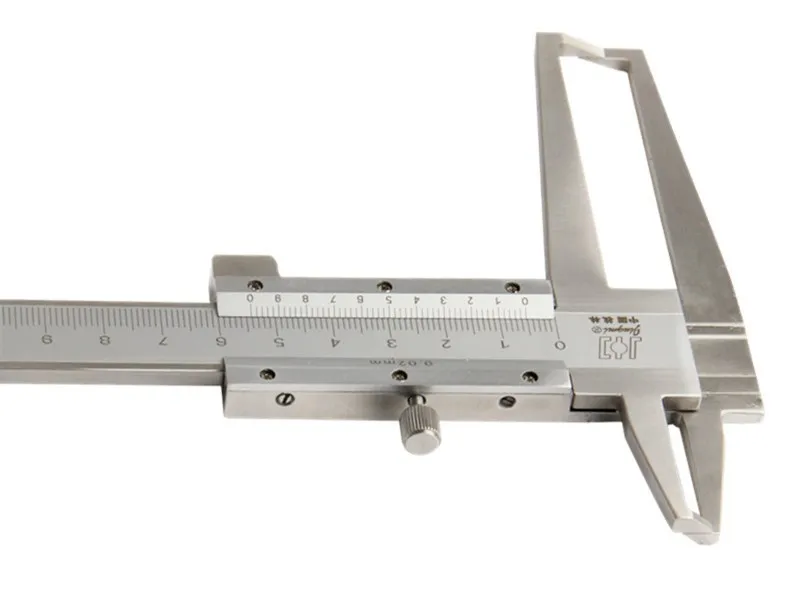

Нониус представляет собой дополнительную шкалу, расположенную на подвижной рамке штангенциркуля. Он позволяет определять доли деления основной шкалы и тем самым повышает точность измерений.

Своё название нониус получил в честь португальского математика Педру Нуниша, предложившего принцип его работы в 16 веке. Позднее французский учёный Пьер Верньер усовершенствовал эту идею, создав более удобную для практического применения конструкцию.

Устройство штангенциркуля с нониусом

Основными элементами штангенциркуля с нониусом являются:

• Штанга с основной миллиметровой шкалой
• Подвижная рамка с нониусной шкалой
• Губки для наружных измерений
• Губки для внутренних измерений
• Линейка глубиномера
• Зажимной винт
• Рамка микрометрической подачи (на некоторых моделях)

Штанга представляет собой жесткую линейку с нанесенной на нее основной миллиметровой шкалой. По штанге перемещается подвижная рамка с нониусной шкалой. На рамке и штанге закреплены измерительные губки.

Нониусная шкала имеет цену деления в 10 раз меньше, чем основная. За счет этого и обеспечивается возможность измерения долей миллиметра.

Виды штангенциркулей с нониусом

Существует несколько основных видов нониусных штангенциркулей:

По точности измерений:

• С ценой деления нониуса 0,1 мм
• С ценой деления нониуса 0,05 мм
• С ценой деления нониуса 0,02 мм

По диапазону измерений:

• ШЦ-I — с диапазоном 0-125 мм
• ШЦ-II — с диапазоном 0-250 мм
• ШЦ-III — с диапазоном 0-400 мм и более

По конструктивным особенностям:

• С двусторонним расположением губок
• С односторонним расположением губок
• С устройством тонкой настройки
• Цифровые (с электронным отсчетом)

Выбор конкретной модели зависит от требуемой точности и специфики измерений.

Как пользоваться штангенциркулем с нониусом

Порядок работы со штангенциркулем с нониусом:

1. Проверить инструмент на точность (губки должны плотно смыкаться)
2. Установить требуемый размер, раздвинув губки
3. Зафиксировать положение зажимным винтом
4. Снять показания по основной и нониусной шкалам

При снятии показаний сначала определяют целое число миллиметров по основной шкале. Затем находят на нониусе штрих, максимально совпадающий с делением основной шкалы. Номер этого штриха укажет количество десятых долей миллиметра.

Преимущества и недостатки штангенциркулей с нониусом

Основные преимущества нониусных штангенциркулей:

• Высокая точность измерений (до 0,02 мм)
• Простота конструкции
• Надежность в эксплуатации
• Невысокая стоимость

К недостаткам можно отнести:

• Необходимость определенного навыка для считывания показаний
• Низкую скорость измерений по сравнению с цифровыми моделями
• Возможность ошибок при считывании из-за параллакса

Несмотря на недостатки, штангенциркули с нониусом остаются востребованным измерительным инструментом благодаря своей точности и надежности.

Области применения штангенциркулей с нониусом

Штангенциркули с нониусом широко используются в следующих сферах:

• Машиностроение
• Приборостроение
• Ювелирное дело
• Деревообработка
• Строительство

Они незаменимы при выполнении высокоточных измерений деталей, заготовок, зазоров и других линейных размеров.

Как выбрать штангенциркуль с нониусом

При выборе штангенциркуля с нониусом следует учитывать:

• Требуемую точность измерений
• Диапазон измерений
• Материал изготовления (нержавеющая сталь предпочтительнее)
• Наличие дополнительных функций (глубиномер, разметочные губки)
• Качество изготовления и репутацию производителя

Важно также обратить внимание на четкость делений шкал и плавность хода подвижной рамки.

Правила ухода и хранения

Для обеспечения долговечности штангенциркуля с нониусом необходимо соблюдать следующие правила:

• Хранить инструмент в сухом месте, избегая воздействия влаги
• Протирать после использования мягкой тканью
• Смазывать подвижные части специальным маслом
• Не допускать падений и ударов
• Периодически проверять точность измерений

При правильном уходе штангенциркуль с нониусом может служить долгие годы, сохраняя высокую точность измерений.

Заключение

Штангенциркуль с нониусом — это надежный и точный измерительный инструмент, широко применяемый в различных отраслях промышленности и техники. Несмотря на появление более современных цифровых моделей, он остается востребованным благодаря своей простоте, надежности и высокой точности измерений.

Правильное использование и уход за штангенциркулем с нониусом позволяют получать достоверные результаты измерений на протяжении длительного времени. Поэтому знание устройства и принципов работы данного инструмента является важным навыком для специалистов различного профиля.

Штангенциркуль классификация и применение

При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.

Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

Устройство штангенциркуля

1 — Губки для внутренних измерений
2 — Губки для наружных измерений
3 — Зажимной винт
4 — Подвижная рамка
5 — Нониус
6 — Штанга
7 — Шкала штанги
8 — Глубинометр

У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название. На штанге имеется основная шкала, которая необходима при измерении в первую очередь.

Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге. Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.

Штангенциркули имеют губки двух видов:

• Для измерения внутренних размеров.
• Для измерения наружных размеров.

Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.

Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.

1 — Зажимной винт
2 — Батарейка
3 — Ролик изменения длинны
4 — Обнуление
5 — Вкл/Выкл
6 — Переключение мм/дюймы

Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм. Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.

В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.

Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.

Виды и особенности

Основные виды штангенциркулей:

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия. Ниже рассмотрим основные разновидности таких измерительных приборов.

ШЦ-I Нониусный

Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Отсчет показаний ведется по шкале нониуса. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

ШЦЦ-I

Эта цифровая модель измерительного инструмента с жидкокристаллическим дисплеем имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность показаний при измерении за счет наличия цифрового дисплея.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК-I

В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей при этом хорошо видна и не требуется производить вычисления как на нониусных инструментах. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II

Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III

Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах.

Штангенциркули специального назначения

Коротко рассмотрим несколько специализированных моделей штангенциркулей, предназначенных для специальных видов работ. В торговой сети такие приборы появляются довольно редко.

• ШЦЦТ – применяется для замеров труб, его называют трубным штангенциркулем.
• ШЦЦВ — для измерения внутренних размеров, имеет цифровой дисплей.
• ШЦЦН – модель, аналогичная предыдущему прибору, служит для измерения наружных размеров.
• ШЦЦУ — универсальный цифровой измеритель, в комплект входит комплект насадок для труднодоступных измерений: межцентровых расстояний, стенок труб, наружных и внутренних размеров и т.д.

• ШЦЦД – прибор для измерения толщины тормозных дисков и деталей с наличием различных выступов.
• ШЦЦП — штангенциркуль применяется для измерения глубины протектора шин автомобилей.
• ШЦЦМ – штангенциркуль, предназначенный специально для замеров межцентровых расстояний.

Правила пользования штангенциркулем

1. 1. Проверить инструмент. Для этого губки штангенциркуля свести вместе и проверить точность их смыкания на наличие между ними просвета.
   2. Инструмент взять в правую руку, а измеряемую деталь в левую руку.
   3. Для измерения внешнего размера детали, необходимо развести нижние губки инструмента и расположить между ними контролируемую деталь. При этом следует быть осторожным, так как края губок острые, и можно получить травму при неаккуратном обращении с инструментом.
   4. Губки штангенциркуля сжать до соприкосновения с деталью. Если материал изготовления детали имеет мягкую структуру, то сильное сжатие губок приведет к неточности измерения. Поэтому губки необходимо сдавливать осторожно, только до соприкосновения с поверхностью детали. Для передвижения рамки штангенциркуля используют большой палец руки.
   5. Проверить расположение губок относительно детали. Они должны находиться на равном расстоянии от краев детали, наличие перекосов инструмента не допускается.
   6. Зафиксировать винт, предназначенный для зажима подвижной рамки. Это позволяет сохранить положение рамки для точных результатов измерения. Затягивать винт целесообразно большим и указательным пальцем, одновременно этой же рукой удерживать инструмент в одном положении, чтобы не сдвигать его для обеспечения точности измерения.
   7. Отложить деталь в сторону, а зафиксированный штангенциркуль без детали взять для снятия результатов замера.
   8. Этап снятия показаний инструмента является очень важным, так как неточность при измерении может привести к серьезным последствиям на производстве.

Штангенциркуль расположить прямо перед глазами.

1 — Шкала штанги
2 — 21 деление
3 — Шкала нониуса

На рисунке изображен порядок измерения. Слева показаны губки для внешних замеров с измеряемой деталью, а справа изображены шкалы: нониусная и основная. Их деления и определят результат измерения.
— Сначала необходимо подсчитать количество целых миллиметров. Для этого нужно найти на шкале штанги деление, которое находится наиболее близко к нулю нониуса. Это деление указано первой верхней стрелкой красного цвета. В нашем случае эта величина равна 13 мм. Это значение необходимо запомнить, либо записать.
— Далее нужно вычислить доли миллиметра. Для этого на шкале нониуса надо найти деление, совпадающее с делением на шкале штанги. Это деление на рисунке показано второй красной стрелкой.
— Далее необходимо определить номер деления по порядку, для нашего случая получается 21.
— Затем нужно это число умножить на цену деления шкалы нониуса. В нашем примере цена деления 0,01 мм.
— Теперь необходимо подсчитать точную величину измерения, определенного штангенциркулем. Для этого нужно сложить целое число с долями миллиметра. В результате получается 13,21 мм.

1. По окончании работы с инструментом очистить его, ослабить винт, сомкнуть губки и положить в чехол. Если инструмент будет долго храниться, то рекомендуется обработать его антикоррозийным раствором.

При наличии циферблатного или цифрового штангенциркуля процесс измерения становится намного проще, так как рассчитывать ничего не нужно, готовый результат будет виден на дисплее или на циферблате.

Расчет шкалы нониуса штангенциркуля. Пример решения задачи.

Примеры решения задач по метрологии



Решение:

1. Размеры деталей на рисунках, измеренные штангенциркулем:

• а) – 38,8 мм;
• б) – 58,6 мм.

2. Метод измерений.
В данном случае измерение проводилось штангенциркулем, размер измерялся непосредственно с детали (или изделия), поэтому метод измерений является абсолютным.

Абсолютное измерение основано на прямых измерениях величины и/или использовании значения физической постоянной, например измерение размеров детали штангенциркулем или микрометром.

Относительное измерение основано на сравнении измеряемой величины с известным значением меры, например измерение отношения величины к одноименной величине, играющей роль единицы. Размер в этом случае определяется алгебраической суммой размера установленной меры и показаний прибора.

3. Выполнить расчет нониуса штангенциркуля при точности i = 0,1 мм и модуле φ = 2.

Основной характеристикой при расчете нониуса является величины отсчета или точность нониуса i.

Сначала определяем число делений нониуса:

n = c/i = 1/0,1 = 10,

где c — интервал деления основной шкалы; с = 1 мм.

Интервал деления шкалы нониуса:

b = φc – i = 2×1 – 0,1 = 1,9,

где φ — модуль, натуральное число 1,2,3…, служащее для увеличения интервала деления нониусной шкалы.

Определяем длину шкалы нониуса:

l = bn = (φc – i)n = 1,9×10 = 19 мм.



4. Указать пределы измерений штангенциркулей.

Штангенинструменты предназначены для определения абсолютных значений линейных размеров, а также для воспроизведения размеров деталей при разметке.

К штангенинструментам относятся:

• штангенциркули;
• штангенглубинометры;
• штангенрейсмусы.

ГОСТ 166-73 предусматривается выпуск трех типов штангенциркулей: ШЦ-I с ценой деления 0,1мм; ШЦ-II с ценой деления 0,05мм и ШЦ-III с ценой деления 0,1мм и 0,05мм.
Кроме того, на заводах используются ранее изготовленные штангенциркули с ценой деления 0,02 мм.

***

Общее устройство штангенинструментов

Основными частями штангенциркуля являются: шкала-линейка (штанга) с ценой деления 1 мм и перемещающаяся по линейке вспомогательная шкала-нониус. По нониусу отсчитывают десятые и сотые доли миллиметра.
Наибольшее распространение получили нониусы с ценой деления 0,1, 0,05 и 0,02 мм.

Для отсчета с помощью нониуса сначала определяется по основной шкале целое число миллиметров перед нулевым значением нониуса. Затем добавляют к нему целое значение долей по нониусу в соответствии с тем, какой штрих шкалы нониуса ближе к штриху основной шкалы (см. рисунок 1).
Так, например, на рис. 1, а – измеряемый размер равен 38,8 мм; а на рис. 1, б – 58,6 мм.

Для плавного перемещения рамки по шкале-линейке предусмотрено микрометрическое устройство, состоящее из хомутика, зажима и гайки микрометрической подачи.
На подвижной рамке установлен стопорный винт.
Наружные размеры можно измерять верхними и нижними губками. Для измерения внутренних размеров предназначены нижние губки, для разметки – верхние.

С более подробной информацией о штангенинструментах можно ознакомиться здесь.

***
