Что такое штангенциркуль ШЦ-III и для чего он используется. Какие виды измерений можно проводить с его помощью. Из каких основных частей состоит штангенциркуль ШЦ-III. Каковы основные характеристики и особенности данного измерительного инструмента.
Назначение и области применения штангенциркуля ШЦ-III
Штангенциркуль ШЦ-III представляет собой универсальный измерительный инструмент, предназначенный для высокоточных измерений. С его помощью можно измерять как внутренние, так и наружные размеры различных деталей и изделий.
Основные виды измерений, которые позволяет производить штангенциркуль ШЦ-III:
- Наружные размеры деталей
- Внутренние размеры отверстий
- Глубина отверстий и пазов
- Высота уступов
Благодаря своей универсальности штангенциркуль ШЦ-III широко применяется в машиностроении, приборостроении, ремонтных работах и других областях, где требуются точные измерения.
Конструктивные особенности штангенциркуля ШЦ-III
Штангенциркуль ШЦ-III имеет характерную конструкцию, включающую следующие основные элементы:
- Штанга с основной шкалой
- Подвижная рамка с нониусом
- Губки для наружных измерений
- Губки для внутренних измерений
- Линейка глубиномера
Нижние губки используются для измерения как внешних, так и внутренних размеров. Верхние губки предназначены для наружных измерений, разметки, а также определения глубины.
Важной особенностью является возможность заточки верхних губок в случае их износа, что продлевает срок службы инструмента.
Диапазон измерений и точность штангенциркуля ШЦ-III
Штангенциркули ШЦ-III выпускаются в различных модификациях, отличающихся диапазоном измерений и длиной губок:
- Диапазон измерений: от 0-400 мм до 0-6000 мм
- Длина губок: от 100 мм до 300 мм
Точность измерений штангенциркуля ШЦ-III составляет 0,05 мм или 0,1 мм в зависимости от модели. Это обеспечивает высокую достоверность результатов при проведении измерений.
Как выбрать подходящий диапазон измерений?
При выборе штангенциркуля ШЦ-III следует учитывать максимальные размеры измеряемых деталей. Рекомендуется выбирать инструмент с запасом по диапазону измерений примерно в 20-30% от максимального размера измеряемых объектов.
Материалы изготовления и условия эксплуатации
Штангенциркуль ШЦ-III изготавливается из высококачественных материалов, обеспечивающих долговечность и точность инструмента:
- Штанга и рамка — нержавеющая сталь
- Измерительные поверхности — закаленная сталь
Рекомендованные условия эксплуатации штангенциркуля ШЦ-III:
- Температура: от +10°C до +35°C
- Относительная влажность: не более 80%
Соблюдение этих условий позволяет обеспечить максимальную точность измерений и длительный срок службы инструмента.
Особенности работы со штангенциркулем ШЦ-III
При работе со штангенциркулем ШЦ-III важно соблюдать несколько правил для получения точных результатов измерений:
- Перед началом работы проверить инструмент на нуль.
- Измерения проводить при комнатной температуре после выравнивания температур детали и инструмента.
- Прикладывать измерительные поверхности к детали без чрезмерного усилия.
- Снимать показания, располагая инструмент перпендикулярно линии взгляда.
- После работы очищать измерительные поверхности от загрязнений.
Как правильно считывать показания?
Для точного считывания показаний штангенциркуля ШЦ-III необходимо:
- Определить целое число миллиметров по основной шкале.
- Найти совпадающий штрих нониуса с делением основной шкалы.
- Умножить номер совпадающего штриха нониуса на цену деления.
- Сложить полученные значения.
Преимущества и недостатки штангенциркуля ШЦ-III
Штангенциркуль ШЦ-III обладает рядом преимуществ:
- Высокая точность измерений
- Универсальность применения
- Простота конструкции
- Долговечность
- Возможность измерения глубины
Однако у данного инструмента есть и некоторые недостатки:
- Необходимость определенных навыков для точного считывания показаний
- Зависимость точности от состояния измерительных поверхностей
- Ограниченная точность по сравнению с микрометрами
Сравнение штангенциркуля ШЦ-III с другими типами штангенциркулей
Штангенциркуль ШЦ-III имеет ряд отличий от других типов штангенциркулей:
| Характеристика | ШЦ-I | ШЦ-II | ШЦ-III |
|---|---|---|---|
| Диапазон измерений | 0-150 мм | 0-250 мм | 0-400…6000 мм |
| Точность | 0,1 мм | 0,05 мм | 0,05/0,1 мм |
| Измерение глубины | Нет | Да | Да |
Штангенциркуль ШЦ-III отличается наибольшим диапазоном измерений и универсальностью применения.
Уход и хранение штангенциркуля ШЦ-III
Для обеспечения долговечности и сохранения точности штангенциркуля ШЦ-III необходимо соблюдать правила ухода и хранения:
- После работы очищать инструмент от загрязнений
- Протирать измерительные поверхности мягкой тканью
- Хранить в футляре при комнатной температуре
- Избегать падений и ударов
- Периодически смазывать подвижные части
При правильном уходе штангенциркуль ШЦ-III может служить длительное время, сохраняя высокую точность измерений.
Как часто необходимо проводить поверку?
Периодичность поверки штангенциркуля ШЦ-III зависит от интенсивности его использования и условий эксплуатации. Обычно рекомендуется проводить поверку не реже одного раза в год. При интенсивном использовании или работе в сложных условиях поверку следует проводить чаще.

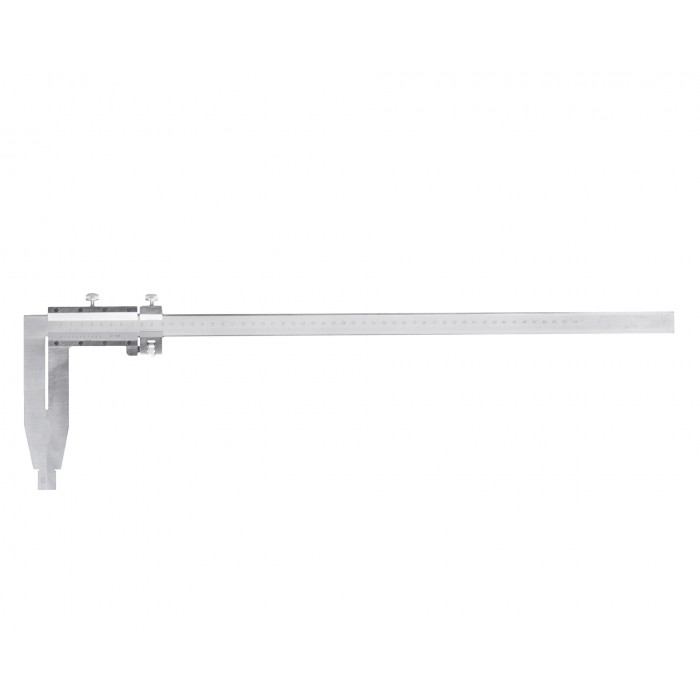

Штангенциркуль ШЦ-III
Описание
Штангенциркуль ШЦ-III применяется для измерения внутренних и наружных размеров измеряемого предмета. Также есть возможность измерения глубины и уступа, находящихся в измеряемом объекте.

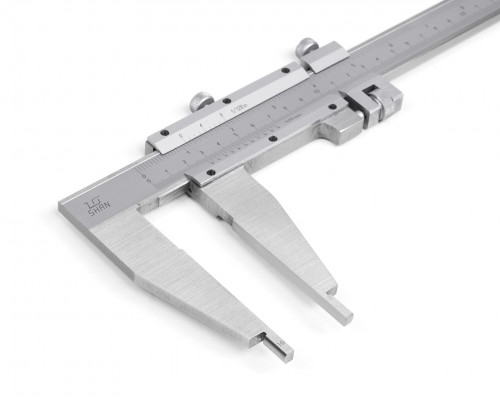

Конструкция штангенциркуля ШЦ-III
Штангенциркуль ШЦ-III состоит из нижних и верхних губок. Нижние губки предназначены для замера внешних и внутренних размеров предмета. Верхние губки используются для замера внешних размеров, глубины уступа, а также для нанесения разметки. В случае износа верхних губок, их можно заточить.
Состоит штангенциркуль из штанги, по которой передвигается подвижная рамка. Включает в себя несколько разновидностей с глубиной измерений до 6000 миллиметров и длиной губок до 300 миллиметров.
Штангенциркуль ШЦ-III можно эксплуатировать при температуре +10…+35 градусов и влажности не более 80%. В комплект поставки входит 1 штангенциркуль, футляр для него и руководство по эксплуатации.
Характеристики
| Тип | Диапазон | Длина губок |
| ШЦ-ІІІ-450/100 (0,02) | 0-450мм | 100мм |
| ШЦ-ІІІ-500/100 (0,02) | 0-500мм | 100мм |
| ШЦ-ІІІ-1000/100 (0,02) | 0-1000мм | 100мм |
| ШЦ-ІІІ-1500/100 (0,02) | 0-1500мм | 100мм |
| ШЦ-ІІІ-2000/100 (0,02) | 0-2000мм | 100мм |
| ШЦ-ІІІ-500/150 (0,02) | 0-500мм | 150мм |
| ШЦ-ІІІ-1000/150 (0,02) | 0-1000мм | 150мм |
| ШЦ-ІІІ-1500/150 (0,02) | 0-1500мм | 150мм |
| ШЦ-ІІІ-2000/150 (0,02) | 0-2000мм | 150мм |
| ШЦ-ІІІ-500/200 (0,02) | 0-500мм | 200мм |
| ШЦ-ІІІ-1000/200 (0,02) | 0-1000мм | 200мм |
| ШЦ-ІІІ-1500/200 (0,02) | 0-1500мм | 200мм |
| ШЦ-ІІІ-2000/200 (0,02) | 0-2000мм | 200мм |
| ШЦ-ІІІ-2500/200 (0,02) | 0-2500мм | 200мм |
| ШЦ-ІІІ-3000/200 (0,02) | 0-3000мм | 200мм |
| ШЦ-ІІІ-4000/200 (0,02) | 0-4000мм | 200мм |
| ШЦ-ІІІ-500/250 (0,02) | 0-500мм | 250мм |
| ШЦ-ІІІ-1000/250 (0,02) | 0-1000мм | 250мм |
| ШЦ-ІІІ-1500/250 (0,02) | 0-1500мм | 250мм |
| ШЦ-ІІІ-2000/250 (0,02) | 0-2000мм | 250мм |
| ШЦ-ІІІ-2500/250 (0,02) | 0-2500мм | 250мм |
| ШЦ-ІІІ-3000/250 (0,02) | 0-3000мм | 250мм |
| ШЦ-ІІІ-4000/250 (0,02) | 0-4000мм | 250мм |
| ШЦ-ІІІ-5000/250 (0,02) | 0-5000мм | 250мм |
| ШЦ-ІІІ-6000/250 (0,02) | 0-6000мм | 250мм |
| ШЦ-ІІІ-500/300 (0,02) | 0-500мм | 300мм |
| ШЦ-ІІІ-1000/300 (0,02) | 0-1000мм | 300мм |
| ШЦ-ІІІ-1500/300 (0,02) | 0-1500мм | 300мм |
