Что такое штангенциркуль и для чего он нужен

Штангенциркуль — это универсальный измерительный инструмент, предназначенный для высокоточных измерений. С его помощью можно измерять:

  • Наружные размеры деталей
  • Внутренние размеры отверстий
  • Глубину отверстий и пазов
  • Размеры ступеней

Главное преимущество штангенциркуля — его универсальность и возможность проводить измерения с точностью до десятых и сотых долей миллиметра. Это делает его незаменимым инструментом во многих сферах:

  • Машиностроение
  • Металлообработка
  • Ювелирное дело
  • Деревообработка
  • Строительство

Основные виды штангенциркулей

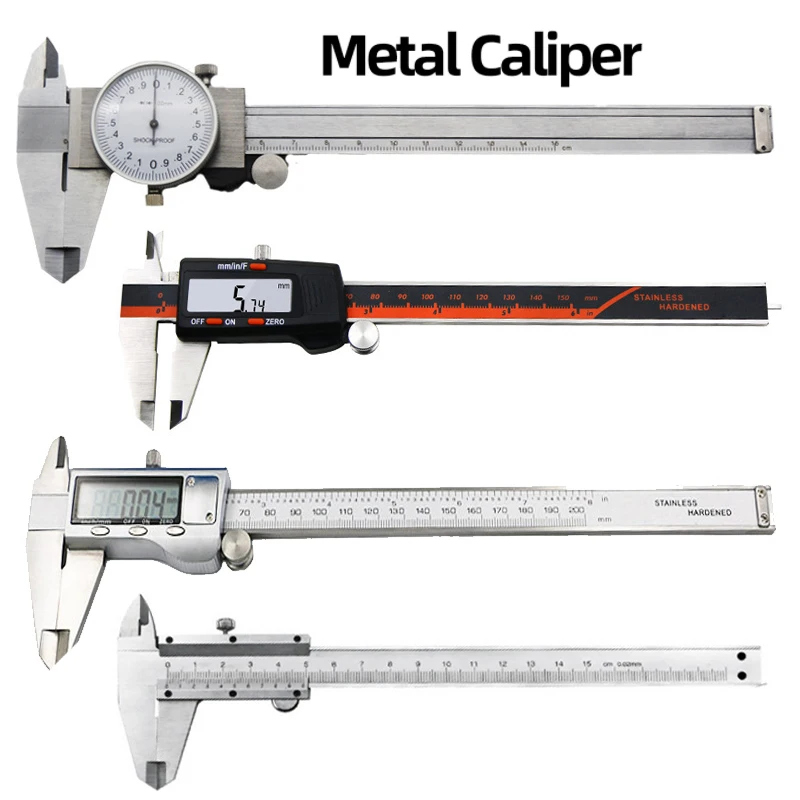

По принципу снятия показаний выделяют следующие виды штангенциркулей:

1. Механические (нониусные) штангенциркули

Это классический вариант штангенциркуля. Измерения производятся с помощью нониусной шкалы. Основные преимущества:


  • Простота конструкции
  • Надежность
  • Низкая стоимость
  • Не требуют источника питания

Недостатком является необходимость навыка для точного считывания показаний.

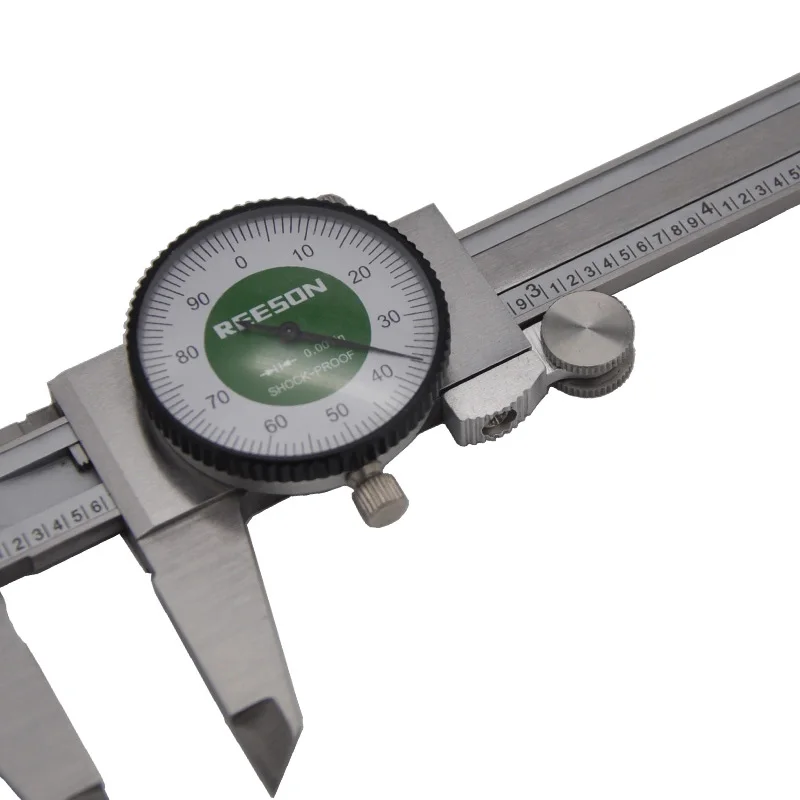

2. Штангенциркули с круговой шкалой

Оснащены циферблатом для удобства снятия показаний. Преимущества:

  • Высокая точность измерений
  • Удобство считывания результата
  • Быстрота измерений

Недостатком является более высокая стоимость по сравнению с механическими моделями.

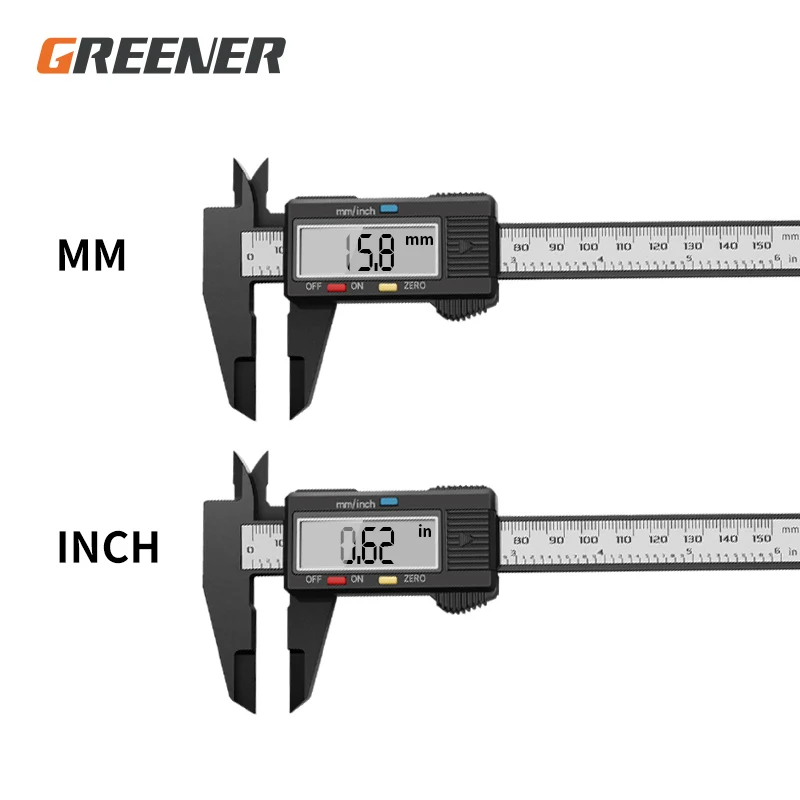

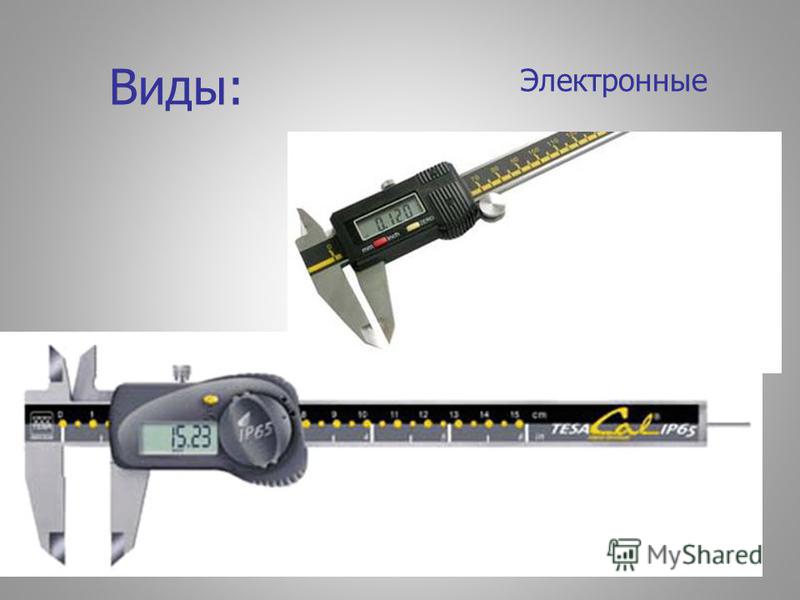

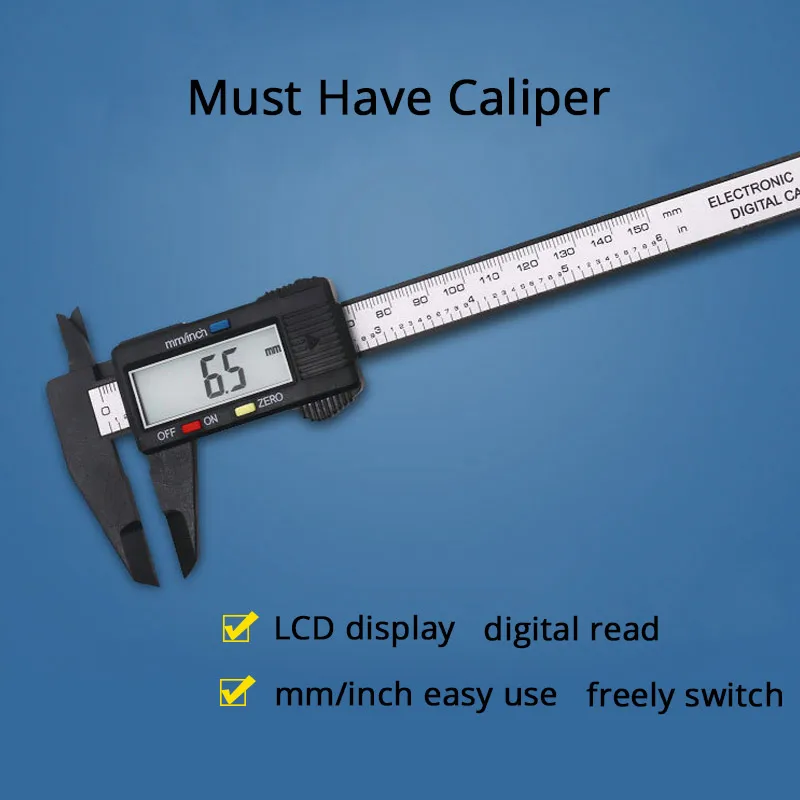

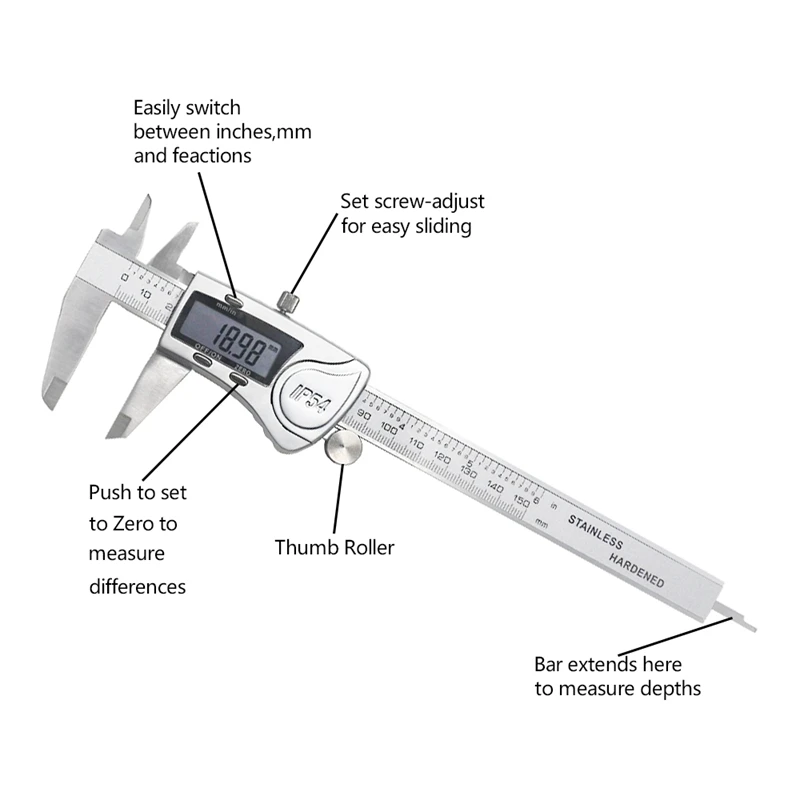

3. Цифровые (электронные) штангенциркули

Самые современные модели с электронным дисплеем. Их преимущества:

  • Максимальная точность измерений
  • Мгновенное получение результата
  • Возможность сохранения результатов
  • Переключение между метрической и дюймовой системами

Недостатками являются высокая стоимость и необходимость замены батареек.

Классификация штангенциркулей по назначению

По своему функциональному назначению штангенциркули подразделяются на следующие типы:

ШЦ-I

Штангенциркули этого типа имеют двусторонние губки и глубиномер. Они предназначены для измерения:


  • Наружных размеров
  • Внутренних размеров
  • Глубины отверстий

ШЦ-II

Этот тип имеет двусторонние губки, но без глубиномера. Верхние губки используются для разметки. Применяются для измерения:

  • Наружных размеров
  • Внутренних размеров
  • Проведения разметочных работ

ШЦ-III

Штангенциркули с односторонним расположением губок. Используются для измерения:

  • Наружных размеров
  • Внутренних размеров (с помощью специальных вставок)

Особенности выбора штангенциркуля

При выборе штангенциркуля следует обратить внимание на следующие параметры:

Диапазон измерений

Определяется длиной штанги инструмента. Наиболее распространенные диапазоны:

  • 0-150 мм
  • 0-200 мм
  • 0-300 мм

Выбор зависит от размеров измеряемых деталей.

Цена деления

Влияет на точность измерений. Типичные значения:

  • 0,1 мм
  • 0,05 мм
  • 0,02 мм
  • 0,01 мм

Чем меньше цена деления, тем выше точность инструмента.

Материал изготовления

Наиболее распространенные материалы:

  • Нержавеющая сталь — обеспечивает высокую точность и долговечность
  • Углеродистая сталь — более доступный вариант, но менее устойчивый к коррозии
  • Композитные материалы — легкие, но менее прочные

Правила эксплуатации штангенциркуля

Для обеспечения долгой и точной работы штангенциркуля необходимо соблюдать следующие правила:


  1. Хранить инструмент в чистом и сухом месте
  2. Перед использованием проверять нулевое положение
  3. Не прилагать чрезмерных усилий при измерениях
  4. Регулярно очищать измерительные поверхности
  5. Проводить калибровку не реже одного раза в год

Преимущества и недостатки различных типов штангенциркулей

Каждый тип штангенциркуля имеет свои плюсы и минусы. Рассмотрим их подробнее:

Механические штангенциркули

Преимущества:

  • Низкая стоимость
  • Не требуют батареек
  • Высокая надежность

Недостатки:

  • Сложность считывания показаний для неопытных пользователей
  • Меньшая скорость измерений

Цифровые штангенциркули

Преимущества:

  • Высокая точность измерений
  • Легкость считывания показаний
  • Возможность сохранения результатов

Недостатки:

  • Высокая стоимость
  • Зависимость от батареек
  • Чувствительность к влаге и пыли

Как правильно пользоваться штангенциркулем?

Для получения точных результатов измерений необходимо соблюдать следующую последовательность действий:

  1. Очистить измеряемую деталь и губки штангенциркуля
  2. Проверить нулевое положение инструмента
  3. Плотно прижать губки к измеряемой поверхности
  4. Зафиксировать подвижную рамку
  5. Считать показания по основной и нониусной шкалам (для механических моделей) или с дисплея (для цифровых)

При измерении внутренних размеров необходимо учитывать толщину губок, которая обычно составляет 10 мм.


Области применения штангенциркулей

Штангенциркули находят широкое применение в различных отраслях промышленности и сферах деятельности:

  • Машиностроение — контроль размеров деталей и узлов
  • Автомобильная промышленность — проверка размеров тормозных дисков, цилиндров и т.д.
  • Авиационная промышленность — контроль точности изготовления компонентов
  • Ювелирное дело — измерение размеров камней и заготовок
  • Деревообработка — контроль размеров заготовок и готовых изделий
  • Строительство — проверка размеров строительных элементов

Универсальность и точность штангенциркуля делают его незаменимым инструментом везде, где требуются точные измерения.


Какой штангенциркуль выбрать — для дачи или работы, важные моменты

12 апреля 2021

Если вы профессионал своего дела, то вам просто не обойтись без лучших и, самое главное, точных измерительных инструментов фирмы Yato. Речь идет о штангенциркули. В этой статье мы расскажем, как выбрать штангенциркуль, который станет универсальным инструментом в вашей мастерской.

В этой статье:

  1. Виды штангенциркулей
  2. Какой фирмы выбрать штангенциркуль?
    • Как выбрать штангенциркуль Yato: советы
  3. Как правильно использовать штангенциркуль Yato?

С помощью штангенциркуля Yato очень просто измерить внутренние, внешние размеры, а также глубину желаемых отверстий. Перед тем как купить штангенциркуль, давайте узнаем, какие виды их вообще бывают.

В первую очередь, все штангенциркули делят за способом снятия замеров.

Тип штангенциркуля

Главные особенности и преимущества

Механические

  • Стандартные и самые простые модели.
  • Измерение происходит с помощью нониусной шкалы.

Циферблатные

  • Оснащены циферблатом, с помощью которого происходит процесс измерения.

Электронные

  • Наиболее современные модели.
  • Оснащены электронным дисплеем.
  • Считаются самыми точными.

Кроме того, что все штангенциркули Yato делятся за способом снятия замеров, они еще бывают разные за формой выпуска (здесь три типа: І, ІІ, ІІІ). И тут постает вопрос, какой штангенциркуль выбрать среди этих всех видов.

В последнее время одним из самых распространенных считается штангенциркуль – электронный и как выбрать такого вида инструмент интересует очень многих.

Итак, исходя из того, что результат ваших измерений будет отображаться на электронном дисплее, выбирайте инструмент с хорошей и четкой электроникой. Среди преимуществ штангенциркулей фирмы Yato можно выделить высокую точность и большую скорость измерения. Электронным штангенциркулем можно измерить достаточно большую площадь, по сравнению с другими видами. Речь идет даже о 3 тысячах миллиметров и больше.

Рекомендуем обратить внимание на электронный штангенциркуль (также можно называть уровень) с лазерным лучом фирмы Yato (модель YT-30400). Главной изюминкой данного инструмента является встроенный лазер, который помогает выполнить совершенно точные измерения даже в процессе очень сложных или слишком декоративных работ.

В то же время параметры измерения вы можете увидеть на большом ЖК-экране с подсветкой. Невозможно не отметить, что данная модель Yato  умеет сохранять результаты измерения в своей памяти, а также имеет функцию переноса размеров на расстояние.

Точность измерения при этом составляет до 0.5 мм/м.

Штангенциркуль считают наиболее универсальным и незаменимым измерительным инструментом, которым очень легко пользоваться. При выборе любого инструмента важнейшую роль занимает производитель, поскольку именно от этого зависит его долговечность и качество выполнения поставленных задач. Уже много лет на рынке Украины и Европы присутствует польский бренд Yato.

За все это время инструменты фирмы Yato успели завоевать доверие многих покупателей и получить хорошие отзывы. В Украине дистрибьютором производителя инструментов Yato является магазин Yato 24.

Преимущества покупки инструментов в интернет-магазине Yato 24:

  • Большой ассортимент. Вы можете здесь найти не только разные виды штангенциркулей, но и всех необходимых в доме, или для профессионального использования инструментов.
  • Гарантия качества. Купив в нашем интернет-магазине инструмент, вы можете не переживать. Поскольку каждый инструмент имеет гарантийный талон и гарантия от производителя.
  • Профессиональная консультация. Если вы самостоятельно еще не смогли определиться с выбором, менеджеры компании всегда рады вам помочь.
  • Удобный сервис. Очень легко и просто купить желаемый инструмент сразу же на сайте. Кроме того, действует быстрая доставка в любой уголок Украины.

Как выбрать штангенциркуль Yato: советы

Перед тем как купить штангенциркуль, необходимо определится для каких целей вы будете его использовать и в каких условиях. Так как очень много факторов влияют на работу измерительного инструмента, соответственно, и на его выбор.

Например, если штангенциркуль вам требуется для бытового и нечастого использования, то необязательно покупать самый дорогой инструмент. Можно обойтись механическим штангенциркулем.

Идеально подойдет для таких выполнения таких задач профессиональный штангенциркуль фирмы Yato (точнее модель YT-72003). Это классический суппорт из нержавеющей стали, который позволяет выполнять точные измерения (до 0,02 мм). Особенностью такого штангенциркуля является четкая и, главное, разборчивая шкала, которую вы непременно оцените в процессе работы. Штангенциркуль упакован в надежную и практичную упаковку. А также вы сможете ним измерить внешние и внутренние пространство, а также без проблем вычислить высоту и глубину желаемого предмета. При том, что весит такой измерительный инструмент меньше килограмма.

В свою очередь, если в день вам нужно делать по 30-40 измерений, то здесь стоит покупать уже цифровой или электронный варианты. Стоит учесть, что и цена их будет значительно выше.

Также штангенциркули часто имеют дополнительные функции или устройства, например, это могут быть твердосплавные насадки, или функция контроля усилия прижатия. Последняя сможет обеспечить минимальную точность измерений даже в тех местах, где это практически невозможно сделать.

Много кто знает для чего предназначен штангенциркуль Yato, но не все умеют правильно им пользоваться. Сейчас мы расскажем, как использовать такой инструмент, как штангенциркуль, чтобы получить в результате измерения точные данные.

Итак, начнем из того, что перед началом измерения необходимо обязательно проверить точность инструмента. Только после того, как вы убедитесь, что он правильно настроен, сможете получить исключительно точные параметры на выходе.

Как это сделать? Рекомендуется полностью свести губки и проверить, совпадают ли нули на обеих шкалах. Если все сходится, то можно приступать к процедуре измерения.

Также одним из наиболее важных требований обеспечения точности инструмента является его чистота. Даже самые маленькие частички пыли или грязи могут испоганить результат измерений.

Для того чтобы ваш штангенциркуль работал без ошибок рекомендуется минимум раз в год проверять инструмент в специальном сервисном центре. Это поможет избежать серьезных поломок в будущем.

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Штангенциркуль российского производителя

ШТАНГЕНЦИРКУЛИ ГОСТ 166-89

Штангенци́ркуль — универсальный высокоточный измерительный инструмент, который предназначен для измерений наружных и внутренних размеров, а также глубины отверстий.


Для удобства работы и быстроты снятия показаний измерения штангенциркули бывают:

  • нониусные (показания снимаются по шкалам штанги и нониуса)
  • циферблатные (оснащены циферблатом для удобства и быстроты снятия показаний,
  • цифровые — с цифровой индикацией для безошибочного считывания.

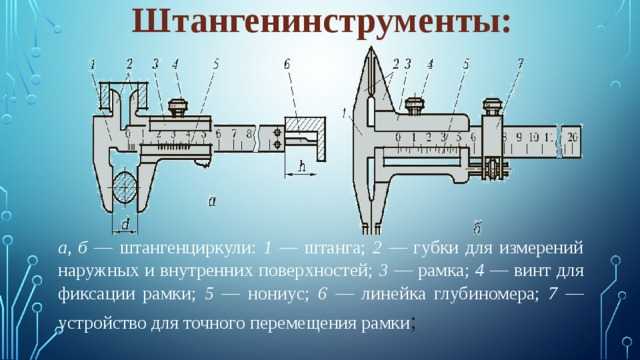

Порядок снятия показаний нониусного штангенциркуля:
• необходимо запомнить числовое значение целых миллиметров на шкале штанги по делению, обозначенного штрихом, ближайшим слева к нулевому делению нониуса;
• доли миллиметра определяют по шкале нониуса, при совпадении ближайшего к нулевому делению штриха нониуса со штрихом шкалы штанги, и умножают его показатель на цену деления (0,1 мм) нониуса.
• полную величину показания измерения получают сложением целого числа миллиметров и долей миллиметра.

Виды штангенциркулей Штангенциркули по ГОСТ 166-89

  • Штангенциркуль ШЦ-I предназначен для измерения наружных и внутренних размеров, а так же для измерения глубин отверстий (штангенциркуль с двусторонним расположением губок и глубиномером).
  • Штангенциркуль ШЦ-II предназначен для измерения наружных и внутренних размеров и для разметки (штангенциркуль с двусторонним расположением губок, оснащённый рамкой микрометрической подачи).
  • Штангенциркуль ШЦ-III предназначен для измерения наружных и внутренних размеров (штангенциркуль с односторонним расположением губок).
  • Штангенциркуль ШЦТ-I предназначен для измерения наружных размеров и глубин в условиях повышенного риска изнашивания рабочей поверхности измерительного прибора (штангенциркуль с односторонним расположением губок оснащённых твёрдым сплавом).
  • Штангенциркуль ШЦК-I предназначен для измерения наружных и внутренних размеров, а так же для измерения глубин отверстий (штангенциркуль с круговой шкалой).
  • Штангенциркуль ШЦЦ-I с цифровой индикацией (электронный).
  • Штангенциркуль ШЦЦ-II
  • Штангенциркуль ШЦЦ-III
  • Штангенциркуль ШЦЦТ-I с цифровой индикацией (штангенциркуль электронный с твердосплавными губками).
  • Штангенциркуль ШЦР – разметочный штангенциркуль
  • Штангенциркуль электронный специальный для наружных канавок
  • Штангенциркуль электронный специальный для внутренних канавок
  • Штангенциркуль электронный специальный для глубоких отверстий
  • Штангенциркуль электронный специальный трубный
  • Штангенциркуль электронный специальный для уступов
  • Штангенциркуль электронный специальный для межцентровых расстояний

Что необходимо учитывать при выборе штангенциркуля

  • покупайте прибор с подходящей длиной шкалы, которая у разных моделей может составлять от 125 до 500 мм.
  • обратите внимание на шаг измерений штангенциркуля, который может быть 0,1 мм / 0,05 мм / 0,02 мм / 0,01 мм и чем меньше цена деления, тем точнее будет измерение.

В зависимости от конструкции и числа измерительных губок штангенциркули изготовляются трёх видов и 8 типоразмеров. Для пределов измерения до 400 мм обе измерительные губки могут сдвигаться вплотную при нулевом отсчёте. На больших размерах начало измерения не совпадает с нулевой отметкой. Штангенциркули с пределом измерения от 0 до 125 (150) мм и размером отсчёта 0,1 мм имеют двусторонние губки, служащие для измерения наружных (нижние губки) и внутренние (верхние губки) размеров, и линейки глубиномера для измерения высоты уступов, глубин пазов, проточек и т.д. Штангенциркули с верхним пределом измерения до 250 (160) мм и размером отсчёта 0,1 или 0,05 мм  имеют также двусторонние губки, но нижние губки используются для наружных и внутренних измерений, а верхние для разметки или измерений наружных размеров внутри узких неглубоких проточек. Разметочными губками можно наносить параллельные линии, окружности и другие элементы контура изготовляемых деталей . В этих штангенциркулях губки для измерения внутренних размеров имеют цилиндрические измерительные поверхности. Размер этих губок в сведённом состоянии, равный обычно 10 мм, маркируется на нерабочей поверхности губкиок и при измерении внутренних размеров прибавляется к отсчёту. Штангенциркули с верхними пределами измерений от 400 до 2000 мм имеют односторонние губки, по конструкции аналогичные нижним губкам штангенциркуля. Два последних вида штангенциркуля имеют т. н. микрометрическую подачу (используемую в основном при разметке) для более точной установки размера. Размер отсчёта у этих штангенциркулей — 0,1 мм.

 У нас Вы можете купить (заказать) высококачественные штангенциркули российских производителей, как для бытового назначения, так и для профессионального использования. Качество в измерениях превыше всего. Мы уверены, что вы сделаете правильный выбор. Оптовым покупателям предоставляется скидка.

Предлагаем из наличия на складе и под заказ :

Штангенциркули нониусные тип ШЦ-I ГОСТ 166-89 (Россия):

  • штангенциркуль нониусный ШЦ-I-125 0.02/0
  • штангенциркуль нониусный ШЦ-I-125 0.05/0
  • штангенциркуль нониусный ШЦ-I-125 0.02/1
  • штангенциркуль нониусный ШЦ-I-125 0. 05/1
  • штангенциркуль нониусный ШЦ-I-125 0.05 PRO
  • штангенциркуль нониусный ШЦ-I-150 0.05
  • штангенциркуль нониусный ШЦ-I-150 0.02
  • штангенциркуль нониусный ШЦ-I-150 0,02 с поверкой
  • штангенциркуль нониусный ШЦ-I-150 0.01
  • штангенциркуль нониусный ШЦ-I-150 0,05 с поверкой
  • штангенциркуль нониусный ШЦ-I-150 0.05 PRO
  • штангенциркуль нониусный ШЦ-I-200 0.02
  • штангенциркуль нониусный ШЦ-I-200 0.05
  • штангенциркуль нониусный ШЦ-1-250 0,05 PRO с глубиномером с поверкой
  • штангенциркуль нониусный ШЦ-I-200 0.05 PRO
  • штангенциркуль нониусный ШЦ-I-250 0.02
  • штангенциркуль нониусный ШЦ-I-250 0,02 с поверкой
  • штангенциркуль нониусный ШЦ-I-250 0.05
  • штангенциркуль нониусный ШЦ-I-250 0.05 PRO
  • штангенциркуль нониусный ШЦ-I-250 0,05 с поверкой
  • штангенциркуль нониусный ШЦ-I-300 0.02
  • штангенциркуль нониусный ШЦ-I-300 0,02 с поверкой
  • штангенциркуль нониусный ШЦ-I-300 0,05 с поверкой
  • штангенциркуль нониусный ШЦ-I-300 0. 05
  • штангенциркуль нониусный ШЦ-I-300 0.05 PRO

Штангенциркули нониусные тип ШЦ-II ГОСТ 166-89 (Россия):

  • штангенциркуль нониусный ШЦ-II-160 губки 60мм 0.05
  • штангенциркуль нониусный ШЦ-II-200 губки 60мм 0.05
  • штангенциркуль нониусный ШЦ-II-200 губки 60мм 0,05 с поверкой
  • штангенциркуль нониусный ШЦ-II-250 губки 60мм 0,1
  • штангенциркуль нониусный ШЦ-II-250 губки 60 мм 0,02
  • штангенциркуль нониусный ШЦ-II-250 губки 60мм 0,05
  • штангенциркуль нониусный ШЦ-II-250 губки 60мм 0,05 с поверкой
  • штангенциркуль нониусный ШЦ-II-300 губки 60мм 0.05
  • штангенциркуль нониусный ШЦ-II-300 губки 90мм 0.05
  • штангенциркуль нониусный ШЦ-II-320 губки 60 мм 0.1
  • штангенциркуль нониусный ШЦ-II-320 губки 60мм 0.05
  • штангенциркуль нониусный ШЦ-II-400 губки 100 мм 0.05
  • штангенциркуль нониусный ШЦ-II-400 губки 150 мм 0,05
  • штангенциркуль нониусный ШЦ-II-500 губки 100мм 0. 05
  • штангенциркуль нониусный ШЦ-II-500 губки 150мм 0.05
  • штангенциркуль нониусный ШЦ-II-630 губки 100мм 0.05
  • штангенциркуль нониусный ШЦ-II-800 губки 100мм 0.05
  • штангенциркуль нониусный ШЦ-II-800 губки 125мм 0.05
  • штангенциркуль нониусный ШЦ-II-800 губки 150мм 0.05
  • штангенциркуль нониусный ШЦ-II-1000 губки 125 мм 0.05
  • штангенциркуль нониусный ШЦ-II-1000 губки 150мм 0.05
  • штангенциркуль нониусный ШЦ-II-1600 губки 125 мм 0,1
  • штангенциркуль нониусный ШЦ-II-1600 губки 150мм 0.1
  • штангенциркуль нониусный ШЦ-II-1600 губки 125 мм 0,5
  • штангенциркуль нониусный ШЦ-II-1600 губки 150мм 0.5
  • штангенциркуль нониусный ШЦ-II-2000 губки 150мм 0.1
  • штангенциркуль нониусный ШЦ-II-2000 губки 150мм 0.5
  • штангенциркуль нониусный ШЦ-II-2000 губки 300мм 0.5

Штангенциркули нониусные тип ШЦ-III ГОСТ 166-89 (Россия):

  • штангенциркуль нониусный ШЦ-III-400 губки 100 мм 0. 05
  • штангенциркуль нониусный ШЦ-III-400 губки 150 мм 0.05
  • штангенциркуль нониусный ШЦ-III-500 губки 100 мм 0,05
  • штангенциркуль нониусный ШЦ-III-500 губки 150мм 0.05
  • штангенциркуль нониусный ШЦ-III-600 губки 100мм 0.05
  • штангенциркуль нониусный ШЦ-III-600 губки 150мм 0.05
  • штангенциркуль нониусный ШЦ-III-630 губки 100мм 0.05
  • штангенциркуль нониусный ШЦ-III-630 губки 150мм 0.05
  • штангенциркуль нониусный ШЦ-III-800 губки 100мм 0.05
  • штангенциркуль нониусный ШЦ-III-800 губки 150мм 0.05
  • штангенциркуль нониусный ШЦ-III-1000 губки 125мм 0.05
  • штангенциркуль нониусный ШЦ-III-1000 губки 150мм 0,05
  • штангенциркуль нониусный ШЦ-III-1000 губки 200мм 0.05
  • штангенциркуль нониусный ШЦ-III-1250 губки 125мм 0.01
  • штангенциркуль нониусный ШЦ-III-1600 губки 125мм 0.1
  • штангенциркуль нониусный ШЦ-III-1600 губки 200мм 0.1
  • штангенциркуль нониусный ШЦ-III-1600 губки 300мм 0.1
  • штангенциркуль нониусный ШЦ-III-1600 губки 125мм 0. 5
  • штангенциркуль нониусный ШЦ-III-2000 губки 150мм 0.1
  • штангенциркуль нониусный ШЦ-III-2000 губки 300мм 0.1
  • штангенциркуль нониусный ШЦ-III-2000 губки 150мм 0.5
  • штангенциркуль нониусный ШЦ-III-3000 губки 250мм 0.1
  • штангенциркуль нониусный ШЦ-III-4000 губки 250мм 0.5
  • штангенциркуль нониусный ШЦ-III-5000 губки 250мм 0.5

Штангенциркули с круговой шкалой тип ШЦК-I ГОСТ 166-89 (Россия):

  • штангенциркуль ШЦК-I-150 0.01 с круговой шкалой
  • штангенциркуль ШЦК-I-150 0.02 с круговой шкалой
  • штангенциркуль ШЦК-I-200 0.01 с круговой шкалой
  • штангенциркуль ШЦК-I-200 0.02 с круговой шкалой
  • штангенциркуль ШЦК-I-300 0.01 с круговой шкалой
  • штангенциркуль ШЦК-I-300 0.02 с круговой шкалой

Штангенциркули электронные тип ШЦЦ-I ГОСТ 166-89 (Россия):

  • штангенциркуль электронный ШЦЦ-I-100 0.01
  • штангенциркуль электронный ШЦЦ-I-125 0,01
  • штангенциркуль электронный ШЦЦ-I-125 0. 01 IP-54
  • штангенциркуль электронный ШЦЦ-I-150 0.01
  • штангенциркуль электронный ШЦЦ-I-150 0.01 IP-54
  • штангенциркуль электронный ШЦЦ-I-150 0.01 вл.защ. IP-67
  • штангенциркуль электронный ШЦЦ-I-200 0.01
  • штангенциркуль электронный ШЦЦ-I-200 0.01 IP-54
  • штангенциркуль электронный ШЦЦ-I-250 0,01
  • штангенциркуль электронный ШЦЦ-I-250 0.01 IP-54
  • штангенциркуль электронный ШЦЦ-I-250 0,01 IP-54 с поверкой (Россия)
  • штангенциркуль электронный ШЦЦ-I-300 0,01
  • штангенциркуль электронный ШЦЦ-I-300 0.01 IP-54
  • электронный штангенциркуль ШЦЦ-I-300 0.01 (Россия)

Штангенциркули электронные с твердосплавными губкиками тип ШЦЦТ-I (Россия):

  • штангенциркуль электронный ШЦЦТ-I-150 0.01 с твердосплавными губками
  • штангенциркуль электронный ШЦЦТ-I-200 0.01 с твердосплавными губками
  • штангенциркуль электронный ШЦЦТ-I-300 0.01 с твердосплавными губками

Штангенциркули электронные тип ШЦЦ-II ГОСТ 166-89 (Россия):

  • штангенциркуль электронный ШЦЦ-II-200 губки 60 мм 0,01
  • штангенциркуль электронный ШЦЦ-II-200 губки 90 мм 0,01
  • штангенциркуль электронный ШЦЦ-II-250 губки 60 мм 0. 01
  • штангенциркуль электронный ШЦЦ-II-250 губки 90 мм 0,01
  • штангенциркуль электронный ШЦЦ-II-300 губки 60мм 0.01
  • штангенциркуль электронный ШЦЦ-II-300 губки 90мм 0.01
  • штангенциркуль электронный ШЦЦ-II-400 губки 100 мм 0.01
  • штангенциркуль электронный ШЦЦ-II-400 губки 125мм 0.01
  • штангенциркуль электронный ШЦЦ-II-400 губки 150мм 0.01
  • штангенциркуль электронный ШЦЦ-II-400 губки 200мм 0.01
  • штангенциркуль электронный ШЦЦ-II-500 губки 100мм 0.01
  • штангенциркуль электронный ШЦЦ-II-500 губки 125мм 0.01
  • штангенциркуль электронный ШЦЦ-II-500 губки 150мм 0.01
  • штангенциркуль электронный ШЦЦ-II-500 губки 200мм 0.01
  • штангенциркуль электронный ШЦЦ-II-500 губки 250мм 0.01
  • штангенциркуль электронный ШЦЦ-II-500 губки 300мм 0.01
  • штангенциркуль электронный ШЦЦ-II-630 губки 100 мм 0,01
  • штангенциркуль электронный ШЦЦ-II-630 губки 200мм 0.01
  • штангенциркуль электронный ШЦЦ-II-800 губки 125мм 0. 01
  • штангенциркуль электронный ШЦЦ-II-800 губки 150мм 0.01
  • штангенциркуль электронный ШЦЦ-II-800 губки 250мм 0.01
  • штангенциркуль электронный ШЦЦ-II-1000 губки 125мм 0.01
  • штангенциркуль электронный ШЦЦ-II-1000 губки 200мм 0.01
  • штангенциркуль электронный ШЦЦ-II-1000 губки 300мм 0.01
  • штангенциркуль электронный ШЦЦ-II-1600 губки 125мм 0.01
  • штангенциркуль электронный ШЦЦ-II-1600 губки 150мм 0.01

Штангенциркули электронные тип ШЦЦ-III ГОСТ 166-89 (Россия):

  • штангенциркуль электронный ШЦЦ-III-400 губки 100мм 0.01
  • штангенциркуль электронный ШЦЦ-III-400 губки 125 мм 0,01
  • штангенциркуль электронный ШЦЦ-III-400 губки 150мм 0.01
  • штангенциркуль электронный ШЦЦ-III-400 губки 200мм 0.01
  • штангенциркуль электронный ШЦЦ-III-400 губки 250мм 0.01
  • штангенциркуль электронный ШЦЦ-III-500 губки 100мм 0.01
  • штангенциркуль электронный ШЦЦ-III-500 губки 150мм 0. 01
  • штангенциркуль электронный ШЦЦ-III-500 губки 200мм 0.01
  • штангенциркуль электронный ШЦЦ-III-500 губки 250мм 0.01
  • штангенциркуль электронный ШЦЦ-III-500 губки 300 мм 0,01
  • штангенциркуль электронный ШЦЦ-III-630 губки 100 мм 0.01
  • штангенциркуль электронный ШЦЦ-III-630 губки 150мм 0.01
  • штангенциркуль электронный ШЦЦ-III-800 губки 125мм 0.01
  • штангенциркуль электронный ШЦЦ-III-800 губки 150мм 0.01
  • штангенциркуль электронный ШЦЦ-III-1000 губки 125мм 0.01
  • штангенциркуль электронный ШЦЦ-III-1000 губки 150мм 0.01
  • штангенциркуль электронный ШЦЦ-III-1000 губки 200мм 0.01
  • штангенциркуль электронный ШЦЦ-III-1000 губки 300мм 0.01
  • штангенциркуль электронный ШЦЦ-III-1600 губки 125мм 0.01
  • штангенциркуль электронный ШЦЦ-III-2000 губки 150 мм 0.01
  • штангенциркуль электронный ШЦЦ-III-3000 губки 150мм 0.01

Штангенциркули электронные специальные (Россия):

  • штангенциркуль электронный специальный 0-150мм 0. 01 для наружных канавок
  • штангенциркуль электронный специальный 0-200мм 0.01 для наружных канавок
  • штангенциркуль электронный специальный 0-300мм 0.01 для наружных канавок
  • штангенциркуль электронный специальный 0-500мм 0.01 для наружных канавок
  • штангенциркуль электронный специальный 20-170мм 0.01 для внутренних канавок
  • штангенциркуль электронный специальный 25-225мм 0.01 для внутренних канавок
  • штангенциркуль электронный специальный 30-330мм 0.01 для внутренних канавок
  • штангенциркуль электронный специальный 50-560мм 0.01 для внутренних канавок
  • штангенциркуль электронный специальный 15-150mm 0,01 для глубоких отверстий
  • штангенциркуль электронный специальный 18-200mm 0,01 для глубоких отверстий
  • штангенциркуль электронный специальный 20-300mm 0,01 для глубоких отверстий
  • штангенциркуль электронный специальный 22-500mm 0,01 для глубоких отверстий
  • штангенциркуль электронный специальный 0-150mm 0,01 трубный
  • штангенциркуль электронный специальный 0-150mm 0,01 для уступов
  • штангенциркуль электронный специальный 0-200mm 0,01 для уступов
  • штангенциркуль электронный специальный 20-150mm 0,01 для межцентровых расстояний
  • штангенциркуль электронный специальный 20-200mm 0,01 для межцентровых расстояний
  • штангенциркуль электронный специальный 20-300mm 0,01 для межцентровых расстояний
  • штангенциркуль электронный специальный 20-500mm 0,01 для межцентровых расстояний

Штангенциркули разметочные (Россия):

  • штангенциркуль разметочный ШЦР-150 0. 1
  • штангенциркуль разметочный ШЦР-150 0.1 тв.сплав.
  • штангенциркуль разметочный ШЦР-200 0.1
  • штангенциркуль разметочный ШЦР-200 0.1 тв.сплав.
  • штангенциркуль разметочный ШЦР-250 0.1
  • штангенциркуль разметочный ШЦР-250 0.1 тв.сплав.
  • штангенциркуль разметочный ШЦР-300 0.1
  • штангенциркуль разметочный ШЦР-300 0.1 тв.сплав.



Для оформления заказа на качественные штангенциркули российского производства (завод оборонсервиса) свяжитесь с отделом продаж инструмента ООО «Альянс»





Отгружаем измерительный инструмент во все регионы России





прайс-листы





 вернуться на главную страницу сайта



Знакомство с различными типами тормозных суппортов

Вы здесь

Главная | Понимание различных типов тормозных суппортов

Несомненно, тормозные суппорты являются одной из самых или даже самых важных деталей автомобильных тормозов. Без работающего суппорта вы можете просто припарковать машину, где бы вы ни находились.

Колеса автомобиля прикреплены к круглым металлическим роторам, и эти роторы вращаются вместе с колесами.

Суппорт надевается на вращающийся диск, как стопор на тормозах, и суппорт захватывает вращающийся диск, оказывая сжимающее давление, тем самым замедляя автомобиль.

В настоящее время используется несколько типов суппортов:

Плавающие суппорты

Плавающие суппорты имеют поршень (поршни) только на одной стороне ротора, который скользит вперед и назад по втулкам или штифтам, действуя как зажим.

При торможении поршень давит на тормозную колодку только с внутренней стороны ротора.

Затем суппорт скользит по втулкам или штифтам и прижимает внешнюю колодку к ротору, тем самым инициируя торможение.

Подвижный суппорт

Дисковый тормоз со скользящим суппортом устанавливается в прорезь адаптера суппорта. Это вариант конструкции плавающего суппорта, использующий один поршень и работающий по тому же принципу: поршень оказывает давление на одну тормозную колодку, а подвижный суппорт оказывает давление на другую.

Неподвижные суппорты

Неподвижный суппорт обычно состоит из 2, 4, 6 или даже 8 поршней. Неподвижный суппорт крепится к кронштейну без скользящих штифтов или втулок в его креплении.

Неподвижный суппорт состоит из равного количества поршней как на внутренней, так и на внешней половине суппорта. Принято считать, что фиксированные суппорта имеют лучшие характеристики, но стоят дороже.

Высокопроизводительные суппорты

За исключением замены тормозной системы вашего автомобиля на большие роторы, вы можете точно настроить существующую тормозную систему, чтобы она работала лучше:

  • Большие поршни:  Большие поршни имеют большую площадь зажима и, следовательно, больший зажим усилие на роторе
  • Больше поршней: Высокопроизводительные суппорты с большим количеством поршней — шестипоршневые и даже 12-поршневые модели могут увеличить прижимную силу суппорта.
  • Меньшее сохранение тепла: В этой области могут помочь воздухозаборники для тормозов; большие роторы могут рассеивать избыточное тепло по большей площади
  • Отверстие дифференциала Суппорты : Полезно, если поршни ближе к задней кромке суппорта больше. В суппортах с дифференциальным отверстием используются меньшие поршни спереди и большие поршни сзади.
  • Композитно-керамические тормоза Porsche (PCCB) : Это лучшие тормоза. Они изготовлены из силиконизированного углеродного волокна, выдерживают очень высокие температуры, на 50 % легче по сравнению с железными дисками, значительно снижают пылеобразование и обладают повышенной износостойкостью в агрессивных средах по сравнению с обычными железными дисками. Суппорты окрашены в желтый цвет, а диски вентилируются изнутри, как чугунные, и перфорированы. Стоимость, как вы понимаете, заоблачная.

Инструмент для тормозного суппорта

Специализированным (но относительно дешевым) инструментом является инструмент для тормозного суппорта. Когда колодка почти полностью израсходована, она толкает поршень назад, так что новые тормозные колодки можно легко снять и заменить.

Теги:

Тормоза

Рекомендуется для вас

Последние советы и руководства

Распространенные проблемы Mazda MX-5 Mk3 (2005-2015)

17 февраля 2023 г.

Основные моменты YouTube: проект Mazda RX7!

14 февраля 2023 г.

VW Tiguan Mk2 Общие проблемы

7 февраля 2023 г.

Volkswagen Golf Mk7 (2013-2016) Обычные проблемы

январь 25, 2023

Уэтлеры Типы и части

Home ». Механические. Суппорты

9 августа 2017 г. Механические инструменты Комментарии отключены на измерительных штангенциркулях 6 619 Просмотров

Штангенциркули:

Прежде всего, имейте в виду, что обсуждаемой темой являются «штангенциркули», а не штангенциркуль .

Штангенциркуль:

Измерительный инструмент с двумя вытянутыми руками или ногами, который обычно используется для измерения или передачи показаний внутренних и внешних диаметров объектов, толщин различных частей и расстояний между точками.

Конструкция:

Штангенциркуль имеет две ножки, такие же, как компас, и разные типы используются для каждого внешнего и внутреннего измерения.

Крайний конец каждой ноги является ее измерительной точкой, называемой Наконечником.

Различные типы наконечников изготавливаются для удовлетворения различных требований к измерениям и для различных условий измерения. Ноги регулируются в открытом и закрытом положении для определенного диапазона в каждом суппорте.

Детали:

Шарнирное/функциональное соединение:

Также называется функциональным соединением, точка, в которой обе ноги поворачиваются друг к другу. Это соединение позволяет ножкам суппорта свободно перемещаться в открытое или закрытое положение, когда это необходимо.

Ножки:

Функциональной частью штангенциркуля является его ножка. С увеличением длины ножек увеличивается диапазон измерения штангенциркуля.

Наконечник:

Нижний крайний конец ножки, называемый наконечником или измерительным наконечником. Это основная точка контакта штангенциркуля с измеряемым объектом. Другой дизайн наконечника делает другой тип штангенциркуля.

Подпружиненный стопорный винт:

Его основная функция заключается в предотвращении свободного перемещения ножек штангенциркуля при измерении. Это помогает заморозить измеренное значение и исключает вероятность ошибки.

Только открытие и закрытие стопорного винта позволяет ножкам двигаться. Это помогает пользователю сделать точную настройку.

Типы:

Существует множество форм и конструкций наконечников штангенциркуля для различных целей, но в основном четыре типа:

Внутренний штангенциркуль:

Его измерительные наконечники направлены наружу и противоположны друг другу, поэтому используются для внутренних измерений.

Внешний штангенциркуль:

Его измерительные наконечники обращены друг к другу (внутренняя сторона), поэтому они используются для внешних измерений, поскольку оба наконечника направлены в одном направлении.

Штангенциркуль:

В основном используется для переноса одинаковых размеров с одного объекта на другой объект или часть. Другие его применения — рисовать параллельные линии, окружности и делить объекты на равные части. Делитель делает маркировку с помощью своих разметочных наконечников.

Штангенциркуль с нечетной ногой:

Имеет изогнутую ногу с одной стороны и чертилку на конце другой ноги, поэтому называется нечетной ногой.

Этот штангенциркуль обычно используется для разметки линии на нужном расстоянии от края объекта. Он всегда рисует линию параллельно краю заготовки, потому что согнутая ножка скользит по краю, а другая ножка высекает линию на определенном расстоянии, где обе ножки отрегулированы.

  Почему он называется косвенным измерительным инструментом?

Штангенциркуль не показывает измеренное значение напрямую и может передавать значение только на измерительный инструмент или инструмент, такой как измерительная лента или стальная линейка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
