Схема зажигания ваз. Система зажигания ВАЗ 2110: особенности конструкции и принцип работы

Как устроена система зажигания ВАЗ 2110. Какие основные компоненты входят в ее состав. Каков принцип работы бесконтактной системы зажигания. Как осуществляется диагностика неисправностей системы зажигания ВАЗ 2110.

Особенности конструкции системы зажигания ВАЗ 2110

Система зажигания автомобиля ВАЗ 2110 имеет ряд конструктивных особенностей:

• Является бесконтактной — не имеет подвижных механических деталей
• Не требует регулировок и обслуживания в процессе эксплуатации
• Управляется электронным блоком управления (контроллером)
• Использует принцип «холостой искры»
• Имеет четырехвыводную катушку зажигания вместо распределителя

Благодаря этим особенностям система зажигания ВАЗ 2110 обеспечивает стабильную и надежную работу двигателя в различных режимах.

Основные компоненты системы зажигания ВАЗ 2110

В состав системы зажигания ВАЗ 2110 входят следующие основные компоненты:

• Электронный блок управления (контроллер)
• Датчик положения коленчатого вала
• Датчик фаз
• Четырехвыводная катушка зажигания
• Высоковольтные провода
• Свечи зажигания

Каждый из этих элементов выполняет свою функцию в работе системы зажигания. Рассмотрим их подробнее.

Принцип работы бесконтактной системы зажигания ВАЗ 2110

Бесконтактная система зажигания ВАЗ 2110 работает по следующему принципу:

1. Датчик положения коленчатого вала передает информацию о его вращении в контроллер
2. Контроллер определяет момент подачи искры для каждого цилиндра
3. По команде контроллера катушка зажигания формирует высоковольтный импульс
4. Импульс по высоковольтным проводам подается на свечи зажигания
5. Искра воспламеняет рабочую смесь в цилиндре

При этом используется принцип «холостой искры» — одновременное искрообразование в двух цилиндрах.

Роль электронного блока управления в системе зажигания

Электронный блок управления (контроллер) играет ключевую роль в работе системы зажигания ВАЗ 2110:

• Получает и обрабатывает сигналы от датчиков
• Рассчитывает оптимальный момент зажигания
• Управляет работой катушки зажигания
• Корректирует угол опережения зажигания
• Осуществляет самодиагностику системы

Благодаря контроллеру обеспечивается точное управление моментом зажигания в зависимости от режима работы двигателя.

Особенности катушки зажигания ВАЗ 2110

Катушка зажигания ВАЗ 2110 имеет ряд конструктивных особенностей:

• Объединяет в себе две катушки в одном корпусе
• Имеет 4 высоковольтных вывода
• Не требует обслуживания и регулировки
• Управляется электронным блоком
• Обеспечивает одновременное искрообразование в двух цилиндрах

Такая конструкция позволяет отказаться от использования распределителя зажигания, что повышает надежность системы.

Диагностика неисправностей системы зажигания ВАЗ 2110

Диагностика неисправностей системы зажигания ВАЗ 2110 осуществляется следующими способами:

• Самодиагностика контроллера с выводом кодов неисправностей
• Проверка сигналов датчиков с помощью мультиметра
• Осмотр высоковольтных проводов и свечей зажигания
• Проверка работы катушки зажигания специальным тестером
• Компьютерная диагностика на СТО

При возникновении неисправности загорается соответствующая контрольная лампа на панели приборов.

Преимущества бесконтактной системы зажигания ВАЗ 2110

Бесконтактная система зажигания ВАЗ 2110 имеет ряд преимуществ по сравнению с контактными системами:

• Более высокая надежность из-за отсутствия механических деталей
• Точное управление моментом зажигания в различных режимах
• Отсутствие необходимости в регулярном обслуживании
• Стабильная работа при различных температурах и влажности
• Возможность реализации дополнительных функций (например, отсечка подачи топлива)

Эти преимущества обеспечивают более стабильную работу двигателя и снижают расход топлива.

Обслуживание системы зажигания ВАЗ 2110

Система зажигания ВАЗ 2110 является практически необслуживаемой. Тем не менее, рекомендуется периодически выполнять следующие операции:

• Проверка состояния высоковольтных проводов
• Замена свечей зажигания согласно регламенту
• Очистка контактов разъемов датчиков
• Проверка надежности крепления катушки зажигания
• Компьютерная диагностика системы управления двигателем

При соблюдении этих рекомендаций система зажигания будет работать надежно и эффективно.

Система зажигания ВАЗ 2110

Авто схемы

admin Send an email 02.09.2014

0 2 126 2 минут

В этой статье я представлю схему системы зажигания для автомобиля ВАЗ 2110, а также принцип её работы.В этой статье я представлю схему системы зажигания для автомобиля ВАЗ 2110, а также принцип её работы.

Содержание статьи:

• Схема зажигания
• Как работает зажигание
• Видео

Система зажигания — одна из важнейших систем управления двигателем автомобиля. Предназначается данная технология для воспламенения смеси бензина и воздуха в двигателе. Обеспечивается это за счет появления искры. Зажигание является составной частью системы электрооборудования машины.

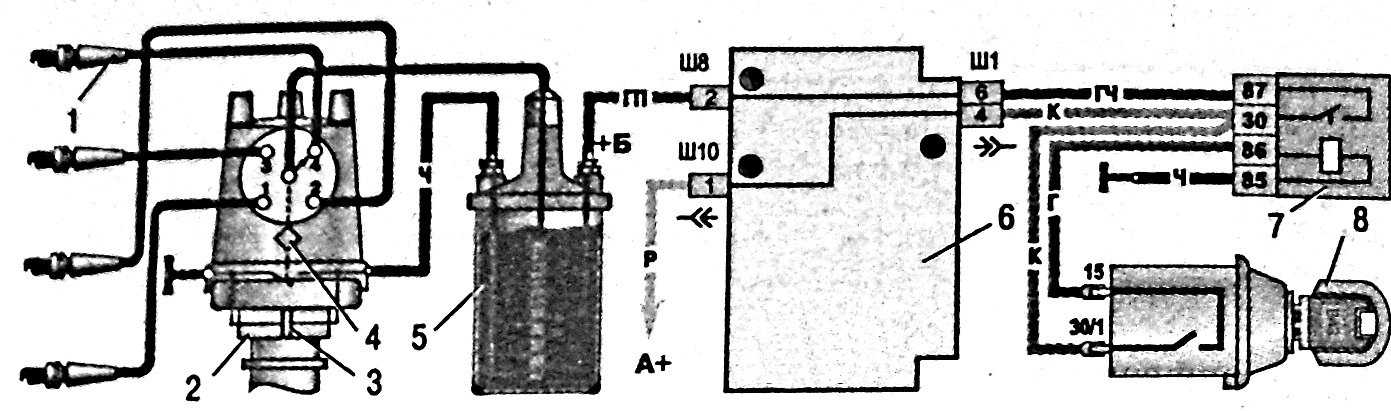

Электрическая схема системы зажигания автомобиля

Бесконтактная система зажигания автомобиля ВАЗ 2110 состоит из таких основных элементов:

1. аккумулятор автомобиля;
2. генератор;
3. штекерный разъем;
4. выключатель зажигания;
5. датчик-распределитель;
6. коммутатор;
7. свечи;
8. катушка зажигания.

Как устроена система зажигания и принцип её работы

На ВАЗ 2110 отказались от таких привычных элементов зажигания как катушка и распределитель. Так, тут использован специальный модуль зажигания, который состоит из управляющей электроники высокой энергии, а также пары катушек. Важно отметить, что такая система не требует частого сервисного обслуживания, т.к. подвижных деталей тут нет. Специальных регулировок система зажигания ВАЗ 2110 также не требует, т.к. для этого тут установлен контроллер. Он и осуществляет всю настройку и регулировку.

Система зажигания основана на методе «холостой искры». Это специальный метод распределения искры. Как известно, цилиндры в двигателе автомобиля работают попарно (1-й цилиндр с 4-м, а 2-й с 3-м). Так, искра срабатывает сразу в двух цилиндрах: рабочая искра в том цилиндре, где происходит такт сжатия смеси, а холостая искра в том, где осуществляется такт выпуска. Т.к. ток в обмотках катушек системы постоянный, выходит, что на первой свече электроны движутся от центрального электрода к боковому, а на второй — наоборот (от бокового к центральному).

В зависимости от типа двигателя на ВАЗ 2110 могут использоваться два типа свечей зажигания. Так, для 8-клапанных двигателей применяются свечи типа А17ДВРМ, а для 16-клапанных двигателей — АУ17ДВРМ (тут размер под ключ уменьшен до 16 мм). При этом расстояние между электродами свечей всего около 1,0–1,15 мм.

Как мы уже отмечали выше, за управление зажиганием отвечает такой элемент, как контроллер. Чтобы наиболее точно управлять системой, контроллер анализирует следующую информацию:

• температуру охлаждающей жидкости;
• текущее положение и частоту вращения коленвала;
• наличие детонации;
• расход воздуха (нагрузка двигателя).

Анализ положения коленвала осуществляется при помощи специального датчика, который передает информацию на контроллер. Только после этого рассчитывается последовательность срабатывания катушек модуля зажигания.

На первый взгляд, система довольно сложная. Но в эксплуатации все очень просто. К тому же, обслуживание и ремонт системы зажигания ВАЗ 2110 и других моделей не занимает много времени.

Видео про принцип работы системы зажигания автомобиля:

Схема контактной и бесконтактной системы зажигания. Принцип работы бесконтактной:

ВАЗ

Похожие

Зажигание ВАЗ 2110 инжектор, схема, свечи, модуль зажигания ВАЗ-2110 — Автомобильный блог

Зажигание ВАЗ 2110 инжектор принципиально отличается от карбюраторных версий. Во первых, в системе зажигания инжекторных «десяток» нет распределителя на валу распредвала и основной катушки зажигания, которые характерны для всех карбюраторных машин. В инжекторных моделях ВАЗ 2110, 2111, 2112 система зажигания построена без использования подвижных элементов.

Особенностью зажигания ВАЗ 2110 инжектор является отсутствие регулировок угла опережения, кроме того инжекторное зажигание «десятки» не требует какого либо обслуживания. Основным элементом всей схемы является модуль зажигания, смотрим фото модуля вначале нашей статьи. Модуль состоит из пары катушек зажигания и электроники, которая управляет распределением высокой энергии на свечи. В свою очередь команды на модуль зажигания ВАЗ 2110 инжектор подает контроллер. Вся схема зажигания далее на нашем изображении.

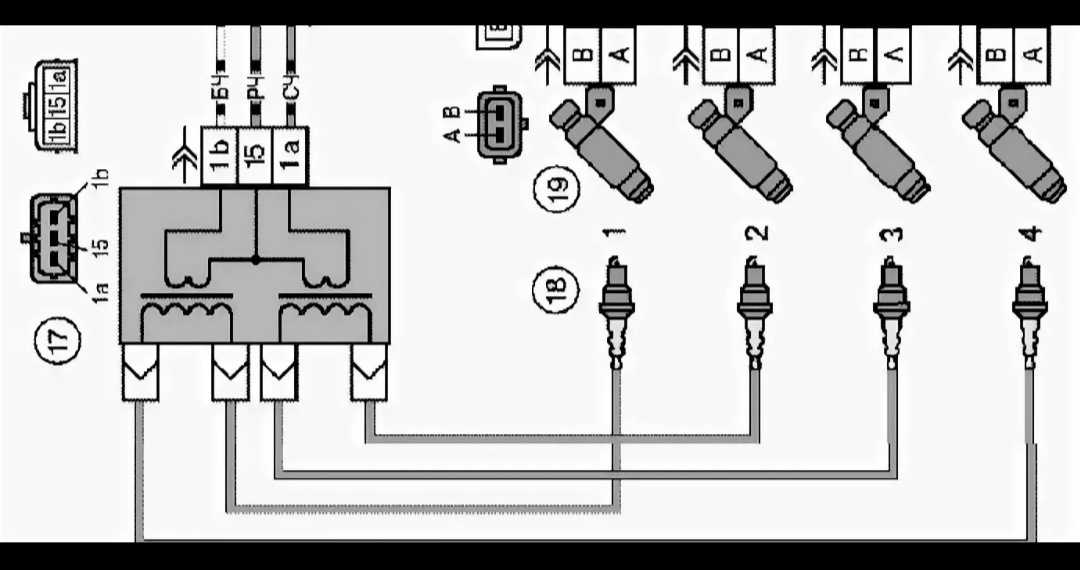

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы —

• 1 — аккумуляторная батарея
• 2 — выключатель зажигания
• 3 — реле зажигания
• 4 — свечи зажигания
• 5 — модуль зажигания
• 6 — контроллер
• 7 — датчик положения коленчатого вала
• 8 — задающий диск
• А — устройство согласования

Свечи зажигания инжектора на «десятке» для 8-клапанного двигателя и для 16-клапанного моторов разные по конструкции. Для 8-клапанных инжекторов применяются свечи марки А17ДВРМ, для 16-клапанных силовых агрегатов это свечи АУ17ДВРМ. Последние имеют более компактный размер и откручиваются ключом на 16. В 8-клапнной головке блока цилиндров свечи установлены так же, как и на карбюраторных версиях мотора, а вот в 16 клапанной ГБЦ свечи утоплены вертикально в колодцах головки блока цилиндров. Нормальный зазор между электродами у этих свечей составляет 1,0-1,15 мм.

Искрообразование в инжекторном моторе 2110 происходит сразу в двух цилиндрах. При этом в одном цилиндре искра воспламеняет рабочую смесь на такте сжатия, а на втором цилиндре искра появляется на такте выпуска и никак не влияет на работу мотора, то есть это так называемая «холостая искра». Таким образом искрообразование происходит по парам, что облегчает всю схему работы силового агрегата. Для этого в модуле зажигания как раз имеются две высоковольтные катушки с постоянным направлением тока. Искра попеременно появляется в 1-4 и 2-3 цилиндрах.

Еще один важный элемент зажигания ВАЗ-2110, это контроллер. Именно контроллер зажигания дает команду на модуль, о том что пора направить ток на те или иные свечи. В контроллер поступает информация с датчиков положения коленчатого вала, датчика массового расхода воздуха, частоты вращения коленвала и  наличия детонации. Используется даже информация о температуре охлаждающей жидкости. После обработки всех сведений с датчиков и расчета последовательности срабатывания катушек в модуле, контроллер подает сигнал на модуль, а уже с него идет ток на свечи. Благодаря такой системе зажигания инжекторный двигатель ВАЗ-2110 стабильно и надежно работает.

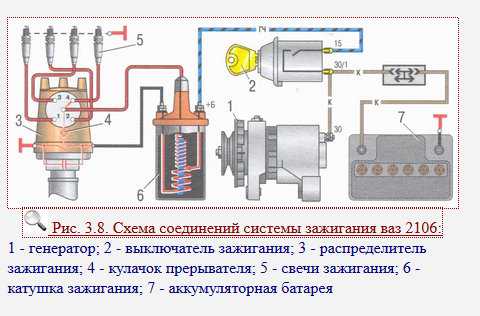

Система зажигания на ВАЗ-2106 | купить в Автоклассике.

Я согласен с пользовательским соглашением

Я согласен получать новости

• отремонтированный
• новый
• использовал
• нет

использовал

Замок зажигания

2101-3704000-10

ЦЕНА

$ 24,39 Купить

нет

Ключ зажигания (пустой)

2101-3704198-10

ЦЕНА

$ 3,51 Нет в наличии Сообщить о наличии

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Engine  ⁴
• Fuel system  ¹
• Fuel tank and pipeline  ¹
• Engine  ³
• Lubrication system  ²
• Camshaft drive  ¹
• Control
  mechanisms  ³
• Тормоза ³
• Педаль тормоза и привод ¹
• Hydraulic brake system  ¹
• Front brake caliper  ¹
• Electrical
  equipment  ⁹
• Devices and sensors  ¹
• Speedometer drive  ¹
• Electrical equipment  ⁸
• Headlamp  ²
• Аккумулятор и генератор ¹
• Система зажигания ¹
• Распределитель ¹
• Сигналы ³
• Transmission  ²
• Clutch  ¹
• Clutch control  ¹
• Rear axle  ¹
• Rear axle and axle shafts  ¹
• Undercarriage  ¹¹
• Front axle  ⁷
• Рулевой механизм ¹
• Поворотный кулак ⁶
• Подвеска ²
• Рычаги передней подвески

  4 2

• колес ²
• Задние двери ¹
• Замки задних дверей ¹
• Ветровое и заднее стекло ³

4 19040 Омыватель ветрового стекла0008

• Wiper  ¹
• Window  ¹
• Body front  ³
• Dashboard  ²
• Dashboard  ¹
• Hood, fenders, radiator trim  ⁶
• Radiator grill  ⁴
• Капот  ²
• Аксессуары  ²
• Аксессуары для салона  ²
• _{Детали по запросу}
• _{документация0263}

Особенности системы управления двигателем ВАЗ-21114

В двигателе ВАЗ-21114 применена система распределенного фазированного впрыска: топливо подается форсунками в каждый цилиндр по очереди в соответствии с порядком работы цилиндров двигателя

Электронный двигатель система управления (ECM) состоит из контроллера, датчиков параметров работы двигателя и автомобиля, а также дополнительных устройств.

Контроллер системы впрыска является центральным блоком системы управления двигателем.

Контроллер крепится к корпусу отопителя снизу, под панелью приборов.

Контроллер получает информацию от датчиков и управляет исполнительными механизмами, такими как топливные форсунки, катушка зажигания, регулятор холостого хода, нагревательный элемент датчика концентрации кислорода, электромагнитный клапан продувки адсорбера, электровентилятор системы охлаждения и различные системные реле.

При включении зажигания контроллер включает главное реле, через которое подается напряжение питания на элементы системы (кроме электробензонасоса, катушки зажигания, электровентилятора, блока управления и индикатора состояния иммобилайзера).

При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (для завершения расчетов установить регулятор холостого хода, управлять электровентилятором системы охлаждения) .

Контроллер представляет собой миникомпьютер специального назначения.

Содержит три типа памяти: оперативную память (RAM), программируемую постоянную память (PROM) и электрически перепрограммируемую память (EPROM).

Оперативная память используется микропроцессором для временного хранения текущей информации о работе двигателя (измеренные параметры) и расчетных данных.

Также в ОЗУ записываются коды неисправностей.

Эта память энергозависима, т.е. при отключении питания (отключение аккумулятора или отсоединение жгута от контроллера) ее содержимое стирается.

В ППЗУ хранится управляющая программа, содержащая последовательность рабочих команд (алгоритм) и данные калибровки (настройки).

Таким образом, ППЗУ определяет важнейшие параметры двигателя: характер изменения крутящего момента и мощности, расход топлива и др. ППЗУ является энергонезависимым, т.е. его содержимое не меняется при отключении питания.

EEPROM используется для хранения идентификаторов контроллера, двигателя и автомобиля (коды иммобилайзера записываются при обучении ключей) и других сервисных кодов.

Кроме того, в ЭСППЗУ фиксируются эксплуатационные параметры (общий пробег автомобиля и время работы двигателя, суммарный расход топлива), а также нарушения режимов работы двигателя и автомобиля (время работы двигателя: с перегревом, на низкооктановом топливе, с превышением максимально допустимой скорости, неисправность датчиков детонации, концентрации кислорода и скорости).

EPROM — это энергонезависимая память, в которой может храниться информация, когда на контроллер не подается питание.

Контроллер также выполняет функции диагностики системы управления двигателем (бортовой системы диагностики).

Контроллер определяет наличие неисправностей элементов системы управления, включает индикатор неисправностей в комбинации приборов и сохраняет в своей памяти коды неисправностей.

При обнаружении неисправности во избежание негативных последствий (прогар поршней из-за детонации, повреждение каталитического нейтрализатора при пропусках воспламенения топливовоздушной смеси, превышение предельных значений по токсичности отработавших газов и др. ), контроллер переводит систему в аварийные режимы работы.

Суть их в том, что в случае выхода из строя какого-либо датчика или его цепи контроллер использует замещающие данные, хранящиеся в ППЗУ, для управления двигателем.

Индикатор неисправности системы управления двигателем расположен в комбинации приборов.

Если система исправна, сигнальная лампа должна загораться при включении зажигания, поэтому ЕСМ проверяет работоспособность сигнальной лампы и цепи управления.

После запуска двигателя индикатор должен погаснуть, если в памяти контроллера нет условий для его включения.

Сигнализация При работающем двигателе водитель информирует водителя о том, что бортовая система диагностики обнаружила неисправность, и дальнейшее движение автомобиля происходит в аварийном режиме.

При этом могут ухудшаться некоторые параметры работы двигателя (мощность, приемистость, экономичность), но возможна езда с такими неисправностями, и автомобиль может доехать до СТО своим ходом.

Единственным исключением является датчик положения коленчатого вала, при неисправности датчика или его цепей двигатель работать не может.

После устранения причин неисправности сигнализатор будет отключен контроллером через определенное время задержки, в течение которого неисправность не проявляется, и при условии отсутствия в памяти контроллера других кодов неисправностей, требующих сигнальное устройство о включении.

Коды неисправностей (даже при выключенном индикаторе) остаются в памяти контроллера и могут быть считаны с помощью диагностического прибора ДСТ-2М, подключенного к диагностическому разъему.

При удалении кодов неисправностей из памяти контроллера с помощью диагностического прибора или путем отключения аккумулятора (не менее чем на 10 секунд) индикатор гаснет.

Датчики системы впрыска предоставляют контроллеру информацию о параметрах двигателя и автомобиля, на основании которой он рассчитывает момент, продолжительность и порядок открытия топливных форсунок, момент и порядок искрообразования.

Датчик положения коленчатого вала (ДПКВ) установлен на корпусе масляного насоса.

Датчик предоставляет контроллеру информацию о частоте вращения и угловом положении коленчатого вала.

Датчик индуктивного типа, реагирует на прохождение зубьев ведущего диска, совмещенного со шкивом привода генератора, вблизи его сердечника.

Зубья на диске расположены на расстоянии 6˚ друг от друга. Для синхронизации с ВМТ поршней 1 и 4 цилиндров два из 60 зубцов срезаны, образуя полость.

При прохождении полости датчиком в ней генерируется так называемый опорный импульс синхронизации.

Установочный зазор между сердечником и вершинами зубьев должен быть в пределах 1 ± 0,4 мм.

При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке индуцируются импульсы напряжения переменного тока.

На основе количества и частоты этих импульсов контроллер рассчитывает фазу и длительность импульсов для управления форсунками и катушкой зажигания.

Датчик фаз (ДФ) устанавливается на заглушку ГБЦ.

Принцип работы датчика основан на эффекте Холла.

В отверстие хвостовика распределительного вала запрессован штифт.

При прохождении штифта вала сердечника датчика датчик выдает на контроллер импульс напряжения низкого уровня (около 0 В), соответствующий положению поршня 1-го цилиндра в конце такта сжатия.

Контроллер использует сигнал датчика фазы для последовательного впрыска топлива в соответствии с порядком работы цилиндров.

При выходе из строя датчика фаз контроллер переходит в режим бесфазного впрыска топлива.

Датчик температуры охлаждающей жидкости (СТОЖ) устанавливается в выхлопной трубе на головке блока цилиндров.

Датчик представляет собой термистор NTC, т. е. его сопротивление уменьшается при повышении температуры.

Контроллер подает на датчик стабилизированное напряжение +5 В через резистор (около 2 кОм) и по падению напряжения на датчике рассчитывает температуру охлаждающей жидкости, значения которой используются в большинстве двигателей контрольные функции.

При возникновении неисправности в цепях ДТОЖ загорается индикатор неисправности системы управления двигателем, контроллер включает вентилятор системы охлаждения в постоянном режиме работы и рассчитывает значение температуры по обходному алгоритму.

Датчик положения дроссельной заслонки (ДПДЗ) устанавливается на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.

Стабилизированное напряжение +5 В подается от контроллера на один конец его обмотки, а другой подключается к «массе» контроллера.

Сигнал для контроллера берется с третьего выхода потенциометра (ползунка).

Путем периодического измерения выходного напряжения сигнала TPS контроллер определяет Текущее положение дроссельной заслонки для расчета момента зажигания и длительности импульсов впрыска топлива, а также для управления регулятором холостого хода.

При отказе ДПДЗ или его цепей контроллер включает индикатор неисправности и вычисляет расчетное значение положения дроссельной заслонки по частоте вращения коленчатого вала и массовому расходу воздуха.

Датчик массового расхода воздуха (MAF) с термометром расположен между воздушным фильтром и шлангом подачи воздуха к дроссельному узлу.

В зависимости от расхода воздуха выходное напряжение датчика изменяется от 1,0 до 5,0 В.

При отказе датчика контроллер рассчитывает значение массового расхода воздуха по частоте вращения коленчатого вала и положению дроссельной заслонки.

ДМРВ имеет встроенный датчик температуры воздуха (АТС), чувствительным элементом которого является терморезистор, установленный в воздушном потоке.

Выход датчика изменяется от 0 до 5,0 В в зависимости от температуры воздуха, проходящего через датчик.

При возникновении неисправности в цепи ДТВ контроллер включает индикатор неисправности и подменяет показания датчика фиксированным значением температуры воздуха (33˚С).

Датчик детонации (КД) установлен на передней верхней части блока цилиндров.

Пьезокерамический чувствительный элемент датчика формирует сигнал переменного напряжения, амплитуда и частота которого соответствует параметрам вибрации двигателя.

При детонации увеличивается амплитуда колебаний определенной частоты.

Одновременно контроллер регулирует угол опережения зажигания для гашения детонации.

Контрольный датчик концентрации кислорода (УДК) установлен в каталитическом нейтрализаторе перед каталитическим нейтрализатором.

Контроллер рассчитывает продолжительность импульса впрыска топлива по таким параметрам, как массовый расход воздуха, частота вращения двигателя, температура охлаждающей жидкости, положение дроссельной заслонки.

По сигналу УДК о наличии кислорода в выхлопных газах контроллер регулирует подачу топлива форсунками таким образом, чтобы состав выхлопных газов был оптимален для эффективной работы каталитического нейтрализатора.

Кислород, содержащийся в выхлопных газах, создает на выходе датчика разность потенциалов, варьирующуюся примерно от 50 до 900 мВ.

Низкий уровень сигнала соответствует бедной смеси (наличию кислорода), а высокий уровень сигнала – богатой (отсутствие кислорода).

При холодном состоянии УДК сигнал на выходе датчика отсутствует, т.к. его внутреннее сопротивление в этом состоянии очень велико — несколько МОм (система управления двигателем работает в разомкнутом контуре).

Для нормальной работы датчик концентрации кислорода должен иметь температуру не менее 300 ˚C, поэтому для быстрого прогрева после запуска двигателя в него встроен нагревательный элемент, управляемый контроллером.

По мере прогрева датчика сопротивление падает и он начинает генерировать выходной сигнал.

Контроллер постоянно выдает на цепь датчика стабилизированное опорное напряжение 450 мВ.

Пока датчик не прогреется, его выходное напряжение находится в диапазоне от 300 до 600 мВ. В этом случае контроллер управляет системой впрыска без учета напряжения на датчике.

По мере прогрева датчика его внутреннее сопротивление уменьшается и он начинает изменять выходное напряжение за пределы указанного диапазона.

Затем контроллер отключает подогрев датчика и начинает учитывать сигнал датчика концентрации кислорода для контроля топлива в режиме замкнутого контура.

Датчик концентрации кислорода может быть отравлен использованием этилированного бензина или применением при сборке двигателя герметиков, содержащих большое количество силикона (кремниевых соединений) с высокой летучестью.

Пары силикона могут попасть в камеру сгорания через систему вентиляции картера.

Присутствие соединений свинца или кремния в выхлопных газах может привести к отказу датчика.

В случае выхода из строя датчика или его цепей контроллер включает индикатор неисправности, сохраняет в памяти соответствующий код неисправности и управляет подачей топлива в разомкнутом контуре.

Диагностический датчик концентрации кислорода (ДОК) используется в системе управления двигателем, выполненной по нормам токсичности Евро-3.

DDK устанавливается в каталитический нейтрализатор после каталитического нейтрализатора отработавших газов.

Принцип работы ЦДК такой же, как и у УДК. сигнал, формируемый DDC, указывает на наличие кислорода в выхлопных газах после нейтрализатора.

При исправной работе нейтрализатора показания ДКД будут существенно отличаться от показаний УДК.

Напряжение выходного сигнала прогретого ДЦП при работе в режиме замкнутого контура и исправного преобразователя должно быть в пределах от 590 до 750 мВ.

При возникновении неисправности датчика или его цепей контроллер заносит код неисправности в свою память и включает сигнализацию.

Датчик скорости автомобиля устанавливается сверху картера коробки передач.

Принцип действия основан на эффекте Холла. Привод датчика установлен на коробке дифференциала.

Датчик выдает на контроллер прямоугольные импульсы напряжения (нижний уровень — не более 1 В, верхний уровень — не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес.

Количество импульсов датчика пропорционально пройденному транспортным средством расстоянию. Контроллер определяет скорость автомобиля по частоте импульсов.

При отказе датчика или его цепей контроллер сохраняет в памяти код неисправности и включает сигнализацию.

Датчик неровной дороги (RDS) применяется в системе управления двигателем, выполнен по нормам токсичности Евро-3.

Датчик установлен в моторном отсеке на правой чашке брызговика.

Датчик предназначен для измерения амплитуды колебаний кузова.

Принцип работы основан на пьезоэлектрическом эффекте.

Переменная нагрузка на трансмиссию, возникающая при движении по неровной дороге, влияет на угловую скорость вращения коленчатого вала двигателя.

При этом колебания частоты вращения коленчатого вала аналогичны аналогичным колебаниям, возникающим при пропусках зажигания топливовоздушной смеси в цилиндрах двигателя.

В этом случае для предотвращения ложного определения пропусков зажигания контроллер отключает данную функцию бортовой системы диагностики при превышении сигналом LND определенного порога.

При отказе датчика или его цепей контроллер сохраняет в памяти код неисправности и включает сигнализацию.

При включении зажигания контроллер обменивается информацией с иммобилайзером (если он активирован), что предназначено для предотвращения несанкционированного запуска двигателя.

Если во время связи определено, что доступ для запуска двигателя разрешен, контроллер продолжает функционировать. В противном случае запуск двигателя блокируется.

Блок управления иммобилайзером находится внутри панели приборов.

Система зажигания состоит из катушки зажигания, высоковольтных проводов и свечей зажигания. В процессе эксплуатации не требует обслуживания и регулировки, кроме замены свечей.

Четырехконтактная катушка зажигания представляет собой блок из двух катушек.

Ток в первичных обмотках катушек регулируется контроллером в зависимости от режима работы двигателя.

Свечные провода подключаются к выводам вторичных (высоковольтных) обмоток катушек: к одной обмотке — 1-го и 4-го цилиндров, к другой — 2-го и 3-го цилиндров.

Таким образом, одновременно проскакивает искра в двух цилиндрах (1-4 или 2-3) в одном на такте сжатия (рабочая искра), в другом на такте выпуска (холостой ход).

Катушка зажигания неразборная, при выходе из строя заменяется.

Свечи зажигания А17ДВРМ или их аналоги, с помехоподавляющим резистором номиналом 4-10 кОм и медным сердечником.

Зазор между электродами свечи 1,0—1,1 мм.

Ключ шестигранный — 21 мм.

Из-за постоянного направления тока во вторичных обмотках катушки ток искрообразования для каждой пары одновременно работающих свечей всегда течет от центрального электрода к боковому электроду для одной свечи и от бокового электрода к центральному для другого.

Электроэрозионный износ пары свечей зажигания будет разным.

Три предохранителя (по 15 А каждый) и диагностический разъем системы управления расположены под крышкой тоннеля пола.

Кроме предохранителя в цепи питания системы управления двигателем, на конце красного провода (подключен к плюсовой клемме аккумуляторной батареи) предусмотрен предохранитель, выполненный в виде кусок серой проволоки сечением 1 мм.

Блок реле системы управления, состоящий из главного реле, реле электрического топливного насоса и реле вентилятора охлаждения, расположен под консолью панели приборов рядом с контроллером.

При включении зажигания контроллер подает питание на реле электробензонасоса на 2 секунды для создания необходимого давления в топливной рампе.

Если за это время проворот коленчатого вала стартером не начался, контроллер выключает реле и снова включает его после начала проворачивания.

Если зажигание было включено три раза подряд без проворачивания коленчатого вала стартера, то следующее включение реле электробензонасоса произойдет только с началом проворачивания.

При работающем двигателе состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки (чем длиннее импульс, тем больше подача топлива).

При запуске двигателя контроллер обрабатывает сигнал датчика температуры охлаждающей жидкости для определения длительности импульсов впрыска, необходимых для запуска.

При запуске двигателя топливо подается в цилиндры двигателя «асинхронно» — вне зависимости от положения коленчатого вала.

Как только обороты двигателя достигают определенного значения (в зависимости от температуры охлаждающей жидкости), контроллер формирует фазированный импульс на включение форсунок — топливо подается в цилиндры «синхронно» (в зависимости от положения регулятора коленчатый вал).

При этом контроллер на основе информации, полученной от датчиков, рассчитывает момент включения каждой форсунки: топливо впрыскивается один раз за один полный цикл соответствующего цилиндра.

При отсутствии сигнала от датчика положения коленчатого вала (вал не вращается или неисправность датчика и его цепей) контроллер отключает подачу топлива в цилиндры.

Подача топлива отключается даже при выключенном зажигании, что предотвращает самовоспламенение смеси в цилиндрах двигателя.

Если контроллер фиксирует пропуски зажигания в одном или нескольких цилиндрах, подача топлива в эти цилиндры прекращается и мигает индикатор неисправности системы управления.

Во время торможения двигателем (с включенной передачей и сцеплением), когда дроссельная заслонка полностью закрыта и обороты двигателя высоки, топливо не впрыскивается в цилиндры для уменьшения выбросов выхлопных газов.

При снижении напряжения в бортовой цепи автомобиля контроллер увеличивает время накопления энергии в катушке зажигания (для надежного воспламенения горючей смеси) и длительность импульса впрыска (для компенсации увеличения открытия форсунки время).

При повышении напряжения в бортовой сети время накопления энергии в катушке зажигания и длительность импульса уменьшаются.

Контроллер управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, оборотов двигателя и кондиционера (если установлен).

Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превышает допустимое значение.

В системе управления двигателем, выполненной по нормам токсичности Евро-3, используются два реле включения электровентилятора.

В зависимости от условий работы двигателя и кондиционера контроллер может включать электровентилятор на большую скорость или на малую скорость — через другое реле и дополнительный резистор

При обслуживании и ремонте системы управления двигателем всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от минусовой клеммы аккумулятора).

При сварке на автомобиле отсоедините жгуты управления двигателем от контроллера.
