Штекер для интернет кабеля. Штекер для интернет-кабеля: выбор и использование коннекторов RJ45

Как выбрать подходящий штекер RJ45 для интернет-кабеля. Какие существуют типы коннекторов Ethernet. На что обратить внимание при покупке и обжиме сетевого разъема. Как правильно обжать коннектор на кабель витой пары.

Что такое штекер RJ45 и для чего он нужен

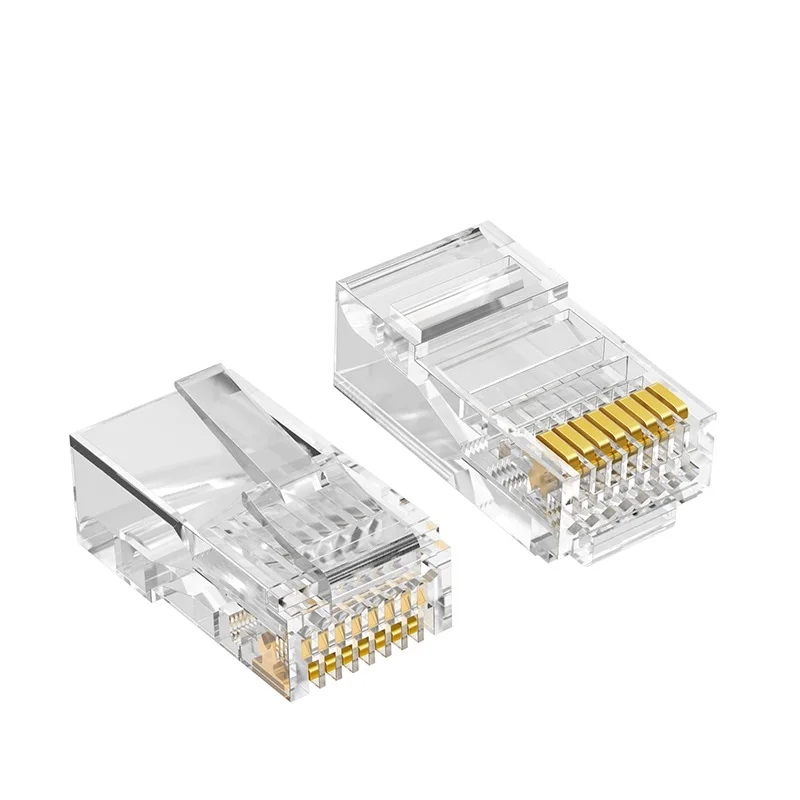

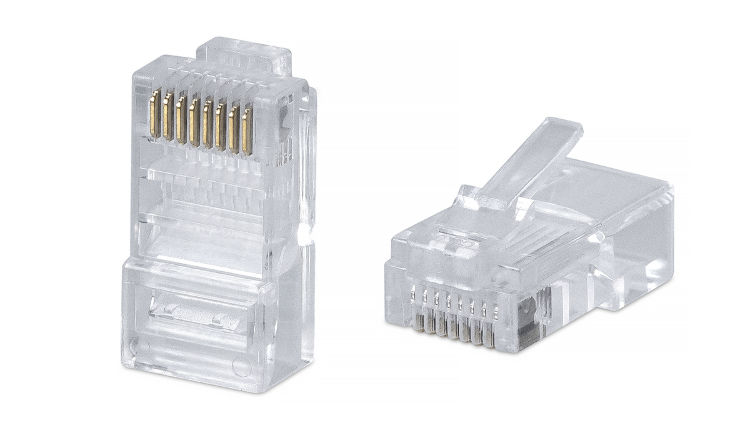

Штекер RJ45 (также называемый коннектором или вилкой) — это стандартизированный разъем для подключения сетевых кабелей Ethernet. Он используется для соединения компьютеров, роутеров, коммутаторов и другого сетевого оборудования в локальных сетях.

Основные функции штекера RJ45:

• Обеспечение физического соединения между кабелем и сетевым устройством
• Фиксация кабеля в разъеме
• Защита контактов от повреждений и загрязнений
• Правильное расположение проводников кабеля для передачи сигнала

Штекер RJ45 имеет 8 контактных площадок для подключения 8 проводников кабеля витой пары. Это позволяет использовать его для передачи данных на высоких скоростях современных сетей Ethernet.

Типы и категории коннекторов RJ45

Существует несколько основных типов коннекторов RJ45, различающихся по конструкции и характеристикам:

• Неэкранированные (UTP) — самые распространенные и недорогие
• Экранированные (STP, FTP) — имеют дополнительную защиту от помех
• Для одножильного кабеля — с прокалывающими контактами
• Для многожильного кабеля — с ножевыми контактами

Коннекторы также различаются по категориям, соответствующим категориям кабеля:

• Cat 5e — до 1 Гбит/с
• Cat 6 — до 10 Гбит/с на коротких расстояниях
• Cat 6a — до 10 Гбит/с на расстоянии до 100 м
• Cat 7, Cat 8 — для сетей с высокими требованиями к скорости

Выбор типа и категории коннектора должен соответствовать используемому кабелю и требованиям к пропускной способности сети.

На что обратить внимание при выборе штекера RJ45

При покупке коннекторов RJ45 стоит учитывать следующие факторы:

• Совместимость с категорией используемого кабеля
• Тип кабеля — одножильный или многожильный
• Наличие экранирования, если это необходимо
• Качество контактов и корпуса
• Наличие вставки для фиксации кабеля
• Удобство монтажа
• Стоимость

Важно выбирать качественные коннекторы от проверенных производителей. Экономия на разъемах может привести к проблемам с надежностью соединения.

Процесс обжима коннектора RJ45 на кабель

Для самостоятельного обжима коннектора на кабель витой пары потребуются следующие инструменты:

• Обжимной инструмент (кримпер)
• Устройство для зачистки кабеля
• Кабельные ножницы

Порядок действий при обжиме:

1. Зачистите внешнюю оболочку кабеля на 1-1,5 см
2. Расправьте и выровняйте проводники
3. Обрежьте проводники до нужной длины (около 1,3 см от края оболочки)
4. Вставьте проводники в коннектор в правильном порядке
5. Вставьте коннектор с кабелем в кримпер
6. Сожмите ручки кримпера до щелчка

Правильность обжима можно проверить специальным тестером или подключением к сетевому оборудованию.

Распространенные ошибки при работе со штекерами RJ45

При самостоятельном монтаже сетевых кабелей часто допускаются следующие ошибки:

• Неправильный порядок проводников в коннекторе
• Недостаточная длина зачистки кабеля
• Использование коннектора, не соответствующего типу кабеля
• Повреждение проводников при зачистке
• Неполный обжим коннектора

Чтобы избежать проблем, важно внимательно следовать инструкциям и использовать качественные инструменты и материалы. При отсутствии опыта лучше обратиться к специалистам.

Особенности использования экранированных коннекторов

Экранированные коннекторы RJ45 (STP, FTP) имеют дополнительную металлическую оболочку, которая защищает сигнал от внешних электромагнитных помех. Их использование оправдано в следующих случаях:

• Прокладка кабеля рядом с источниками сильных помех
• Требования к высокой помехозащищенности сети
• Использование в промышленных условиях

При работе с экранированными коннекторами важно обеспечить правильное соединение экрана кабеля с экраном коннектора. Также необходимо заземление экрана для эффективной защиты от помех.

Альтернативы традиционным штекерам RJ45

Помимо стандартных коннекторов RJ45 существуют альтернативные решения для подключения сетевых кабелей:

• Безынструментальные коннекторы — не требуют обжимного инструмента
• Модульные разъемы — позволяют быстро заменять вышедшие из строя контакты
• Угловые коннекторы — для подключения в ограниченном пространстве
• Влагозащищенные разъемы — для использования вне помещений

Эти специализированные решения могут быть полезны в определенных ситуациях, но в большинстве случаев стандартные коннекторы RJ45 остаются оптимальным выбором.

Заключение

Штекеры RJ45 являются важным элементом современных компьютерных сетей. Правильный выбор и качественный монтаж коннекторов обеспечивают надежную работу сетевого оборудования. При самостоятельной работе с коннекторами важно соблюдать технологию и использовать качественные компоненты.

Как обжать коннектор — штекер для интернет кабеля

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Что такое витая пара
• 2 Инструменты для работы
• 3 Типы соединения линий
• 4 Присоединение линии пошагово
• 5 Устранение ошибок

Сегодня интернет настолько прочно вошел в нашу жизнь, что появилось большое количество устройств, которые работают с ним. Для подключения этих устройств часто приходится тянуть новые провода и устанавливать специальные розетки.

В квартиру заводят кабель, на конце которого закрепляется коннектор. Коннектор – это особый штекер для интернет-кабеля, втыкая его в гнездо, мы получаем сигнал. Подсоединение витой пары к коннектору происходит при помощи ее обжима вилкой rj-45.

Что такое витая пара

Первым делом в квартиру заводят UTP или FTP кабель, который обеспечит стабильную работу устройства. В отличие от UTP, FTP имеет фольгированную защиту, но большую толщину, и, соответственно, меньшую гибкость. Если провод будет проходить неподалеку от электрической проводки, то лучше взять STP или S/STP. Далее, при необходимости, выполняется разводка на остальные ПК. Данный способ благодаря своей дешевизне и простоте монтажа получил признание по всему миру.

Витая пара — это сетевой кабель, под защитным покрытием которого прячутся одна и более пар медных проводников, скрученных между собой, в еще одной защитной оболочке. Встречаются следующие виды пар:

1. Защищенная – обладает наличием экранов из алюминиевой фольги и оплетки, как на все изделие в целом, так и на каждые две жилы по отдельности.
2. Незащищенная.

Также существенной характеристикой изделия, определяющей выбор, является:

• Многожильная – отличается тем, что имеет отличную гибкость, но плохо передает сигнал. Ее легко обрезать, но тяжело вставить в коннектор;
• Одножильная – гораздо хуже гнется, но ее значительно легче обжать и она обладает высокой дальностью передачи сигнала. Подходит в том случае, когда линия будет зафиксирована и в будущем трогается не будет.

Как правило, имеет серый цвет, но встречается и оранжевый. Последний отличается противопожарной защитой, хотя стоит заметить, что острой необходимости в ней нет.

По форме бывает круглая и плоская. Круглая универсальна и подойдет для любого типа соединения, плоскую можно провести только по напольной поверхности или в специальном плинтус-канале.

Под оболочкой витой пары может находиться 2 и 4 пары жил. До 100 Мб/с вытянет и двухпарная. А вот если скорость превышает этот показатель, без 4 пар не обойтись. Да и учитывая семимильные шаги развития Всемирной сети, выбирать стоит уже более высокую пропускную способность. Тем более что есть города, где уже на сегодняшний день провайдеры предоставляют тарифные планы с 120 Мб/с и выше.

Инструменты для работы

Для подсоединения вам понадобятся следующие материалы и инструменты:

1. Витая пара. Продается в магазинах компьютерной техники, где продавцы-консультанты готовы оказать квалифицированную помощь и отмотать требующийся метраж.
2. Коннекторы RJ45 — штекер для интернет-кабеля, втыкая в соответствующее гнездо ПК который, мы получаем на устройстве доступ в локальную сеть. Возможны модификации вилок rj, но именно rj-45, согласно международным стандартам, служит для организации локальный сетейДля тех, кому предстоит выполнять эти действия впервые, рекомендуется приобрести несколько запасных штук, для непредвиденных ситуаций.

3. Защитные колпачки. Многие пренебрегают этим средством защиты, но это отличный способ защитить сетевой кабель от лишних перегибов.
4. Кримпер. Применяется для профессионального обжима. Для разового выполнения работы приобретать кримпер было бы лишним. Возможно, он пылится у кого-то из знакомых. Для тех, кто решил связать судьбу с присоединением устройств к сети, инструмент незаменим, на том основании, что время, затрачиваемое на завершающий этап подключения точки – обжим, будет составлять считанные секунды.
5. Нож + SL отвертка. Если не удалось найти кримпер, можно обойтись кухонным ножом и плоской шлицевой отверткой, которые есть в каждом доме.

Приобретая вышеперечисленные предметы, рекомендуется озвучить консультанту цель покупки, так он подберет подходящие для вас инструменты.

Типы соединения линий

Обжать провода довольно просто, главное – предварительно изучить теоретическую часть, чтобы потом не пришлось все переделывать, а также выбрать способ, которым вы будете обжимать сетевой кабель.
Существует два типа соединения:

1. Прямое – когда нужно состыковать компьютер или телевизор с маршрутизатором. На рисунке Pin1 обозначает место ввода первого, бело-оранжевого провода:

2. Перекрестное – объединение сети двух компьютеров, двух роутеров или компьютера и телевизора. Pin 1 имеет то же значение, что и на схеме прямого типа соединения:

Ни в коем случае нельзя путать типы подключения, иначе сигнал не сможет поступить к конечному оборудованию.

Присоединение линии пошагово

Работы по обжатию витой пары можно реализовать двумя способами. Определяют его инструменты, которые имеются на руках:

• С помощью кримпера (специальные обжимные клещи). Легкий к исполнению вариант из 5 действий, при котором не нужно задумываться, как обжать витую пару без инструмента, которым пользуются профессионалы:

• 1. Подрезка оболочки. Начинать следует с подрезания, то есть надлежит снять защиту на 3-4 см от края. Такая длина поможет легко и просто выстроить жилы, соответственно порядку нужной схемы. Здесь не имеет значения, чем действовать, важно – сохранить целостность провода.
  2. Защита провода. Надеть защитный колпачок лучше на данном этапе, так как позднее сделать это практически нереально.
  3. Распределение проводники согласно схеме. После того, как нужная схема будет выбрана, располагаем контакты в соответствующем порядке. Далее отрезаем ножницами или ножом лишнюю длину жил — примерно 1 см. Если подрезать недостаточно, то следствием даже легкого касания в будущем может стать потеря сигнала.

  4. Вставляем проводники в коннектор для интернет-кабеля. Вставлять следует аккуратно и внимательно, чтобы никаких перехлестов не было.
  5. Обжим. Завершающим этапом работы будет обжим витой пары в кримпере. Просто вставляем штекер в клещи и сжимаем.
• Без использования клещей, с помощью отвертки. Вариант для тех, у кого нет кримпера. Вплоть до завершающего этапа обжима, действия аналогичны вышеописанному подключению. Когда жилы будут заведены в соответствующие разъемы, следует:
  1. одной рукой зафиксировать провод и коннектор rj-45 на столе;
  2. второй рукой взять отвертку и аккуратно прижать ей контакты.

Перед тем как обжать провод, следует еще раз удостовериться, что внутри разъема ни одна из жил не пересекается. Как нельзя лучшую фиксацию позволит сделать не слишком толстый конец отвертки.

Устранение ошибок

Нередки ситуации, когда включив устройство, оказывается, что сети нет. Чтобы найти ошибку, нужно:

• • Для начала стоит подключиться к другому устройству, чтобы убедиться в первоисточнике проблемы;
  • Далее стоит еще раз вернуться к соответствию схеме подключения. Если есть ошибка, откусываем штекер, и повторяем все действия с самого сначала;

Если порядок соблюден, а доступа нет, попробуйте дожать контакты.

Стоит добавить, что в компьютерных магазинах продаются уже готовые изделия – только со стандартным метражом. В этом случае может либо не хватить длины, либо придется думать, куда прятать излишки. Провести сквозь стену такие провода тоже, скорее всего, не получится, так как размер отверстия придется увеличивать. Поэтому к решению задачи, как обжать кабель и провести интернет-линию, лучше подходить индивидуально. Независимо от того, чем вы пользовались при этом, кримпером ли, отверткой, главное – чтобы шел сигнал. Это значит, что ли линия проведена правильно.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

ᐈ Коннекторы для интернет кабеля

Сортировка:

по популярности сначала дешевле сначала дороже

Отображение:

Коннекторы или оптические разъемы представляют собой штекеры, которые используются для соединения проводников и устройств. Они широко применяются к проводу для его стыковки с активным или пассивным оборудованием. Крепиться к кабелю посредством специального инструмента – обжимника. Корпус изделия изготавливается из ABS-пластика прозрачного цвета. В конструкции имеется специальная защелка, которая обеспечивает надежный контакт с сетевым оборудованием.

Минимизируется случайное отсоединение прибора от розетки. Основные достоинства — легкость монтажа, широкая сфера использования и доступная стоимость.

Широкое применение в компьютерных и телефонных сетях получили коннекторы со стандартизированным интерфейсом серии Registered Jack (RJ). Для телекоммуникационного оборудования используют соединители стандарта RJ 45 – они подходят по формату модулям сетевых розеток и патч-панелей. Для подключения телефонных устройств используют штекеры RJ 11 и RJ 12.

В зависимости от задействованных проводов и соединителей подбирается категория самого модуля, определяющая требованиями к скорости передачи данных и полосе пропускаемых частот.

Какие бывают коннекторы

Прежде чем купить устройства необходимо определиться с областью его использования и основными характеристиками. Подбирайте оборудование исходя из ваших нужд — подключение компьютерной техники, телефонов, охранных систем и другого.

Основные виды коннекторов:

• RJ45 (8P8C). Стандартный вариант для компьютерных сетей. Имеет 8 контактов, могут применяться с одно- и многожильными кабелями. Бывают со специальными вставками и без, с тремя и двумя зубцами, с защитным экраном и без него. Подойдут для обжимки сетевых проводов, создания патч-кордов. Должен иметь соответствющую витой паре категорию: 5e, 6, 6a.
• RJ25/RJ12 (6P6C). Имеют 6 контактов. Используются для соединения с различными аппаратами в системах телефонии.
• RJ11. Применяются для телефонного оборудования. В зависимости от производителя могут иметь 4 или 2 контакта.
• RJ14. Четырехконтактные, используются в цифровых мини АТС, некоторых системных проводных телефонах.

Коннекторы также могут быть различных категорий, которые определяют их пропускаемость и скорость передачи данных. В зависимости от наличия экрана могут быть экранированными для кабеля типа STP или FTP или неэкранированными – для UTP-провода.

Независимо от вида RJ обжимка провода осуществляется при помощи специального инструмента — кримпера, обеспечивающего быструю и легкую прокладку сетей. В нашем интернет-магазине представлен широкий ассортимент коннекторов различного типа джеков по доступной цене.

Почему стоит покупать у нас

У нас вы можете купить необходимые коннекторы с учетом ваших потребностей и бюджета. Обратитесь к нашему менеджеру по вопросу выбора профессиональных устройств и сетевого оборудования, наличия и стоимости товара. Вы можете связаться с нами удобным способом или заказать обратный звонок на сайте.

Преимущества покупки в нашем магазине:

• большой выбор коннекторов для компьютерных и телефонных проводов;
• помощь в выборе необходимого оборудования;
• продукция проверенных производителей;
• простая система заказа и оплаты;
• оперативная доставка по Киеву и Украине;
• приемлемые цены.

Заказать устройства можно онлайн на сайте или по телефону. Товары отправляются по Киеву курьерской доставкой. В Харькове, Одессе, Днепре и других городах страны заказ можно забрать в удобном отделении «Новая почта».

Что нужно знать при покупке кабелей и удлинителей Ethernet

Последнее обновление: 5 июля 2022 г.

Кабели

Ethernet бывают разных размеров и форм. Хотя существуют различные типы кабелей Ethernet, все они служат основной цели подключения устройств к сетям, таким как Интернет. Однако все возможности Ethernet не обязательно одинаковы. Вы можете оказаться в ситуации, когда вам нужно выбрать кабель Ethernet, который вам подойдет, но вы совершенно не представляете, что искать. Не нужно беспокоиться, поскольку вы не единственный человек. Как и многое другое в современных сетях, обозначение Ethernet может быть немного сложным для понимания и интерпретации. К счастью, вы попали в нужное место, которое поможет вам выбрать лучший кабель Ethernet для вашей ситуации.

Как выглядит кабель Ethernet?

Кабель Ethernet выглядит так же, как телефонный кабель, но с той лишь разницей, что он имеет много проводов и имеет большой размер. Хотя и телефон, и кабель Ethernet имеют одинаковую вилку и форму, кабель Ethernet имеет вилку большего размера и восемь проводов, в отличие от четырех проводов, используемых в телефонных кабелях.

Обычно телефонные кабели бывают только серого цвета, но кабели Ethernet бывают разных цветов. Кроме того, к портам Ethernet можно получить доступ через карту Ethernet, расположенную на материнской плате компьютера, и эти порты больше, чем телефонные порты.

Выбор кабеля Ethernet

Хотя самый простой способ выбрать кабель Ethernet — это выбрать тот, который обладает той производительностью и диапазоном, которые вам могут понадобиться. Но что именно вам нужно?

Первый шаг — проверка интернет-соединения в нашем доме. Если интернет у вас дома гигабитный, то лучше всего использовать старый Ethernet-кабель. У вас медленное сетевое соединение, такое как 10 или 20 мегабит в секунду? Более новая или кат 5 подойдет вам идеально.

Хотя это может не иметь значения для большинства пользователей, скорость, необходимая для вашей сети, является фактором, который вы должны учитывать. Это особенно важно, если вы часто передаете файлы между компьютерами и используете потоковое видео с высокой пропускной способностью.

При выборе наиболее подходящего кабеля Ethernet нельзя не учитывать тип используемого маршрутизатора. Вы поймете, что некоторые маршрутизаторы поддерживают кабели Ethernet только со скоростью 100 мегабит в секунду, и все, что выше категории 5, будет узким местом.

Учитывая приведенные выше факторы, скорее всего, вам понадобится кабель Ethernet категории 6, хотя вы можете обойтись и кабелем категории 5e.

Значение слова «кошка»

Вы, вероятно, видели, что кабели Ethernet классифицируются по категориям, таким как cat-5 или cat-6e, когда вы просматриваете Интернет. Cat используется для обозначения категории, а номер, который предшествует, используется для обозначения спецификации изготовления кабеля. Одно правило, которое вы должны знать, заключается в том, что чем выше число, тем выше частота в МГц и выше скорость. Как видно из большинства новых технологий, новые кабели Ethernet поддерживают более высокую пропускную способность и, следовательно, более быструю и повышенную скорость загрузки.

Следует также иметь в виду, что более длинные кабели будут иметь меньшую скорость передачи. Кабели, которые были приобретены для личных целей, в редких случаях превышают 100 метров, и, следовательно, падение скорости не является чем-то, что они испытают.

Более глубокий взгляд на различных кошек

Категория	Экранирование	Макс. скорость передачи (на 100 м)	Макс. пропускная способность
Категория 3	Неэкранированный	10 Мбит/с	16 МГц
Категория 5	Неэкранированный	10/100 Мбит/с	100 МГц
Cat 5e	Неэкранированный	1000 Мбит/с / 1 Гбит/с	100 МГц
Категория 6	Экранированный или неэкранированный	1000 Мбит/с / 1 Гбит/с	250 МГц
Кат. 6a	Экранированный	10 000 Мбит/с / 10 Гбит/с	500 МГц
Категория 7	Экранированный	10 000 Мбит/с / 10 Гбит/с	600 МГц
Категория 7a	Экранированный	10 000 Мбит/с/10 Гбит/с	1 000 МГц

Кат.

3 и 5

На данный момент категории 3 и 5 больше не используются. Хотя они могут быть устаревшими, категория 5 все еще используется, но даже не думайте о покупке какой-либо из двух. Это потому, что они очень медленные, и будьте уверены, что никто не производит их в настоящее время.

Категория 5e

Буква «e» в кат. 5e используется для обозначения улучшенного. Хотя разницы между кат. 5e и кат. 5 не существует, категория 5e построена в соответствии со стандартами тестирования, которые являются ограничительными для устранения перекрестных помех, таких как нежелательная передача сигнала между различными каналами связи. Из-за низкой стоимости производства и способности поддерживать более высокую скорость по сравнению с исходной категорией 5, категория 5e является наиболее распространенным типом кабеля Ethernet.

Категория 6

Эта категория кабеля Ethernet, как правило, более дорогая, а также поддерживает более высокую пропускную способность, чем кабели категории 5e и 5. Часто кабели категории 6 снабжены экранирующей оплеткой или фольгой, и они, как правило, более туго намотаны по сравнению с кабелями категории 6. предшественники. Экранирование, используемое в этом кабеле, предназначено для защиты витой пары проводов, находящихся внутри кабелей Ethernet, и является способом предотвращения шумовых помех и любых форм перекрестных помех. При ограничении в 55 метров кабели категории 6 могут поддерживать скорость до 10 Гбит/с.

Категория 6а

Используемая здесь буква «а» означает расширенный. По сравнению с обычными кабелями Ethernet категории 6 максимальная пропускная способность кабеля категории 6a в два раза выше, и они способны поддерживать более высокую скорость передачи даже при использовании более длинных кабелей. Кат. 6а намного плотнее и менее гибок по сравнению с кат. 6. Это связано с тем, что кат. 6а всегда экранируется очень толстым защитным покрытием, в результате чего перекрестные помехи полностью исключаются.

Категория 7

По сравнению с кабелями категории 6 кабель категории 7 может использовать новейшую доступную технологию Ethernet, в результате чего он имеет более высокую скорость передачи и может поддерживать более высокую пропускную способность. По сравнению с другими кабелями Ethernet, кабели категории 7 пропорционально дороже, хотя их премиальная цена соответствует их характеристикам. Ищете невероятный выбор для прямого подключения маршрутизатора или модема? Тогда лучшим выбором будет Cat 7, поскольку он может поддерживать скорость до 100 Гбит/с даже на расстоянии 15 метров. Кабели Cat 7, как правило, используют модифицированный разъем GigaGate45, а его совместимость с обычным портом Ethernet является обратной. Кабели категории 7 пригодятся с экранированием.

Категория 7а

Cat 7a в настоящее время предлагает кабель Ethernet с самыми высокими техническими характеристиками, хотя вариантов ручных изделий, поддерживающих сеть, очень мало и они не широко доступны. Cat 7a предлагает 50% улучшение общей пропускной способности, что очень полезно в определенных условиях, хотя его скорость передачи не сильно отличается от Cat 7. Этот кабель можно рассматривать только в очень конкретных случаях, поскольку он дороже, чем все остальные. Доступные Варианты.

Категория 8

Хотя кабели Ethernet категории 8 еще не получили широкого распространения, в 2019 году они будут широко доступны. Вы можете быть уверены, что они появятся на рынке с большей скоростью и большей пропускной способностью, чем кабели категории 7.

Выбор типа кабеля после определения типа Cat

После того, как вы определились с типом кота, на этом не должно быть конца! Почему бы не ответить на следующие вопросы, чтобы сузить круг ваших требований?

1. Вы ищете кабель для захоронения с защитой от УФ-излучения?
2. Будут ли кабели, которые вы покупаете, находиться в пределах 6 дюймов от линии электропередач?
3. Кабели будут проходить по стене?
4. Требуются ли для монтажа огнестойкие кабели?

Прежде чем купить какой-либо кабель, необходимо рассмотреть несколько типов экранирования и изоляции. На приведенные выше вопросы нет одного ответа, но данные ответы помогут вам как читателю сделать лучший выбор в зависимости от типа проекта, который вы выполняете.

Различные типы кабелей могут иметь цену от 100 до 600 долларов США в зависимости от типа кабеля.

Неэкранированный или экранированный?

Экранированный (слева) и неэкранированный кабель (в центре)

Кабели Ethernet, содержащие пару витых проводов, могут быть либо экранированными, что редко встречается в большинстве случаев, либо неэкранированными, что является наиболее распространенным случаем. Небольшие домашние сети и крупные корпоративные сети обычно используют неэкранированную витую пару (UTP). Это связано с тем, что он более гибкий и недорогой по сравнению с экранированной витой парой (STP).

Экранированная витая пара менее гибкая и более дорогая, чем UTP. Он обычно используется либо в промышленной среде, либо в средах с высоким уровнем шума и высоким уровнем электромагнитных помех (EMI). Пара проводов в STP по отдельности покрыта/обернута металлическим экраном или фольгой. Вся группа витой пары также может быть покрыта металлическим экраном.

Кабели Ethernet Ограничение

Так же, как и кабель питания для электронных устройств, один кабель Ethernet имеет максимальную пропускную способность. Это указывает на то, что кабель имеет верхний предел того, как долго кабель может работать до потери сигнала, также известного как затухание, и это сильно влияет на его характеристики. Эта проблема возникает из-за характеристик электрической передачи кабелей, и на нее непосредственно влияет интерфейс, расположенный вокруг кабеля.

Для быстрого получения сигнала оба конца кабеля должны быть на близком расстоянии друг от друга, но во избежание прерывания они должны быть далеко от электрического интерфейса. Однако размер сети не может быть ограничен только этой предосторожностью, поскольку для соединения нескольких кабелей Ethernet, принадлежащих одной сети, использовались ручные устройства, такие как концентраторы и маршрутизаторы. Расстояние между двумя устройствами известно как сеть диаметр .

324 фута — это максимальное расстояние до возникновения затухания для одного кабеля категории 5, а для кабеля категории 6 длина может достигать 700 футов. Длина кабелей Ethernet может быть немного больше, но это может привести к потере сигнала, особенно если они проходят рядом с электроприборами.

Если вы говорите о тонкости, то эта длина может быть разной в Ethernet кабеле. Это может быть толщина 10 с основанием 2 или толщина 10 с основанием 5. Длина более тонкого кабеля Ethernet не должна превышать 600 футов, тогда как длина более толстого кабеля может достигать 1640 футов.

5 лучших кабелей Ethernet в 2022 году

Сетевой кабель локальной сети Vandesail Cat 7

Обеспечивая скорость до 10 Гбит/с, кабели категории 7 являются новейшими кабелями Ethernet, появившимися на рынке. Стандарты и обратная совместимость старых устройств с этим 16-футовым кабелем соблюдаются. Они доступны в различных размерах от 3 футов до 164 футов в зависимости от ваших потребностей. Это идеальный кабель для большинства применений, не говоря уже о том, что этот кабель категории 7 плоский и его легко проложить под коврами. Самое приятное то, что он легко доступен на Amazon по разумной цене. За те деньги, которые вы будете использовать, вы получите вдвое больше кабеля, так как он входит в комплект из 2 штук.

• Длина : 16 футов





Соединительный кабель Cat 5e Mediabridge Ethernet

Для большинства домохозяйств, несмотря на то, что кабели категории 7 имеют пропускную способность до 10 Гбит/с, выбор такого новейшего подключения может оказаться излишним. Кабели Cat 5e достаточно прочны для более старых и медленных соединений, поскольку они имеют ускорение до 1 гигабита в секунду. Для большинства пользователей достаточно 50-футового Ethernet-кабеля Mediabridge, поскольку он может поддерживать приложения как категории 5e, так и категории 6.

• Длина: 50 футов
• Гарантия: Гарантия на один год

Соединительный кабель Ethernet AmazonBasics RJ45 категории 6

При попытке получить максимальную рабочую скорость 10 гигабит в секунду длина кабеля не должна превышать 55 футов. Имея это в виду, 50-футовый Ethernet-кабель AmazonBasics RJ45 имеет предпочтительно более быстрое соединение.

• Длина: 50 футов
• Гарантия: 1 год

Плоский черный липкий соединительный кабель Ethernet длиной 100 футов с кабельными зажимами

Плоский Ethernet-кабель всегда идеально подходил для обеспечения связи между помещениями в подобных ситуациях. К счастью, существует кабель длиной 100 футов, чтобы обеспечить хорошее подключение вашего дома. Хотя эта длина кабеля может показаться многим чрезмерной, существуют и другие 50-футовые кабели Ethernet, специально предлагаемые для вас.

• Длина: 100 футов
• Гарантия: пожизненная гарантия

A 30-футовый сетевой соединительный кабель RJ45 Ethernet категории 5e

Не готовы сорвать куш? Эта категория 5e не будет стоить вам много. Имея в виду, что, как упоминалось ранее, этот тип кабелей может достигать скорости только 1 гигабит в секунду. Если это будет соответствовать вашему бюджету, почему бы не купить его?

• Длина: 30 футов



Оставайтесь на связи даже при отключении питания

Вы находитесь в районе, где происходят многочисленные перебои в работе, или вы используете онлайн-устройства? Иногда, когда вы заняты просмотром и наслаждаетесь сетевым подключением, которое дает приобретенный кабель Ethernet, питание может отключиться, и вы все еще можете быть подключены. Подумываем о покупке генератора, работающего на топливе: природном газе, пропане или бензине. Вы можете принять решение о покупке лучшего портативного генератора, такого как те, которые используются на строительной площадке, поскольку у них есть розетки, к которым вы можете подключить свои вещи. Вы также можете использовать весь домашний генератор, который обычно устанавливается электриками и автоматически включается в случае отключения электроэнергии. Хотя генераторы необходимо заправить газом, большинству генераторов требуется некоторое время, прежде чем их потребуется заправить, поскольку он сохраняет мощность в течение долгих часов.

Содержание

• Как выглядит кабель Ethernet?
• Выбор кабеля Ethernet
• Cat 8

Выбор типа кабеля после определения типа Cat

• Неэкранированный или экранированный?
• Кабели Ethernet Ограничение

5 лучших кабелей Ethernet в 2022 году

• Сетевой кабель Vandesail LAN Cat 7
• Соединительный кабель Ethernet Mediabridge Cat 5e
• Соединительный кабель AmazonBasics RJ45 Cat 6
• A 30-футовый сетевой соединительный кабель RJ45 Ethernet категории 5e

Оставайтесь на связи даже при отключении питания

Сеть — Защелка/язычок на разъеме кабеля Ethernet сломана.

Как я могу это исправить?

спросил 8 лет, 9 месяцев назад

Изменено 3 года, 9 месяцев назад

Просмотрено 125 тысяч раз

У меня есть кабель Ethernet длиной 10 метров. У одной вилки отсутствует небольшой фиксирующий зажим, точно так же, как отсутствует часть в красном эллипсе на следующем рисунке.

Как я могу это исправить? Это то, что я должен даже попытаться исправить самостоятельно, или лучше заменить кабель?

• сеть
• Ethernet
• кабель
• проводная сеть

5

Если вы не хотите заменять кабель или устанавливать новый разъем, у вас есть несколько вариантов:

• Вклейте его в муфту или короткий удлинитель, как показано ниже (с муфтой вам понадобится еще один короткий отрезок кабеля с другой стороны):

• Закрепите стяжкой. Используйте это руководство для получения инструкций: http://www.instructables.com/id/Repair-a-Broken-Ethernet-Plug/

2

Вполне возможно отрезать заглушку и установить новую, но вам понадобится обжимной инструмент. Это около 15 долларов. Дело в том, что ваш местный магазин, вероятно, возьмет с вас более 15 долларов за кабель — даже если вы купите его в Интернете, он, вероятно, будет близок к этому, если принять во внимание доставку. Поэтому, на мой взгляд, это рентабельно, даже если вам это нужно только изредка (а эти части имеют тенденцию ломаться довольно часто, по моему опыту).

Кроме того, если вам когда-нибудь понадобится протянуть большое количество кабеля, гораздо дешевле будет купить его оптом и отрезать самостоятельно.

РЕДАКТИРОВАТЬ: Не забудьте сопоставить тип вилки с типом провода — многожильный или одножильный (в вашем случае провод почти наверняка многожильный).

12

Я искал то же самое, вы могли бы также извлечь пользу из моего исследования. Существует целая куча сторонних продуктов, решающих именно эту проблему. В произвольном порядке:

Это называется RJCLIP, их можно купить на Ebay и Amazon. Вот видео, демонстрирующее идею.

Это ремонтный зажим INTELLINET 771436, они есть у Amazon

Это ремонтный комплект DELOCK RJ45, они есть на Ebay

Этот называется ClipFix, у Amazon они есть

Я также нашел несколько азиатских, но я не могу найти их в настоящее время.

2

Для быстрого исправления я успешно использовал небольшой лист бумаги, чтобы обернуть 3 непроводящие стороны розетки, а затем вставить кабель в розетку. Оставьте немного бумаги снаружи гнезда, чтобы вилка не могла просто протолкнуть бумагу в гнездо. Этот хак может работать годами, если не будет много движения устройства или кабеля.

В противном случае единственно верное решение — отрезать и заменить вилку.

Или замените кабель, если это не сложно. Кабели довольно дешевы, если вы ходите по магазинам в Интернете.

Вы всегда можете отрезать сломанный конец и добавить заглушку без обжима. Вот пример. Они дороже, чем обжатый конец, но идеально подходят для чрезвычайной ситуации. Разные марки/модели имеют разные возможности, такие как самостоятельная обрезка проводов.

1

САМОЕ ДЕШЕВОЕ И ПРОСТОЕ ИСПРАВЛЕНИЕ. Проденьте РЕЗИНОВУЮ ЛЕНТУ до упора под зажим штекера, если фиксирующий пластиковый зажим треснул, но не сломался. Резиновая лента приподнимет внутреннюю неповрежденную часть зажима ровно настолько, чтобы вы услышали или почувствовали щелчок, когда он защелкнется на месте. Вы можете снять штекер, нажав на зажим и резинку, как обычно.

Это подходит для ПОЛУПОСТОЯННОГО ИСПРАВЛЕНИЯ, если вы редко повторно вставляете вилку, чтобы избежать раздражающего отсоединения кабельной вилки при случайном перемещении кабеля или маршрутизатора, особенно если вы этого не знаете.
