Штекер тюльпан где плюс и минус. Провода-тюльпаны: цветовая маркировка и правильное подключение

alexxlabРазное
Какие цвета используются в проводах-тюльпанах. Как определить назначение каждого провода по цвету. Как правильно подключить провода-тюльпаны к устройствам. На что обратить внимание при работе с RCA-коннекторами.

Содержание

Что такое провода-тюльпаны и для чего они используются

Провода-тюльпаны, также известные как RCA-коннекторы, представляют собой тип кабельных разъемов, широко используемых для передачи аудио- и видеосигналов в бытовой электронике. Свое название они получили из-за характерной формы штекера, напоминающей цветок тюльпана.

Основные сферы применения проводов-тюльпанов:

  • Подключение аудиоаппаратуры (CD/DVD-плееры, усилители, акустические системы)
  • Соединение видеотехники (телевизоры, видеомагнитофоны, игровые приставки)
  • Передача композитного видеосигнала
  • Подключение сабвуферов в домашних кинотеатрах

Провода-тюльпаны обеспечивают надежное соединение и качественную передачу сигнала благодаря простой, но эффективной конструкции разъема. Они по-прежнему широко используются, несмотря на появление новых цифровых интерфейсов.


Цветовая маркировка проводов-тюльпанов: что означают различные цвета

Цветовая маркировка проводов-тюльпанов позволяет быстро определить назначение каждого провода. Стандартная цветовая схема включает следующие цвета:

  • Желтый — передача композитного видеосигнала
  • Красный — правый аудиоканал
  • Белый (или черный) — левый аудиоканал

В некоторых случаях используются дополнительные цвета для многоканального звука:

  • Зеленый — центральный канал
  • Синий — левый тыловой канал
  • Серый — правый тыловой канал
  • Коричневый — боковой левый канал
  • Бежевый — боковой правый канал

Оранжевый цвет может использоваться для цифрового аудиосигнала S/PDIF.

Как правильно подключить провода-тюльпаны к устройствам

Чтобы корректно подключить провода-тюльпаны, следуйте этим рекомендациям:

  1. Определите входы и выходы на обоих устройствах, которые вы хотите соединить
  2. Сопоставьте цвета разъемов на кабеле с цветами гнезд на устройствах
  3. Подключите желтый штекер к видеовходу/-выходу
  4. Красный штекер соедините с правым аудиоканалом
  5. Белый (или черный) штекер — к левому аудиоканалу
  6. Убедитесь, что штекеры плотно вставлены в гнезда
  7. При наличии дополнительных каналов подключите их аналогично, сопоставляя цвета

Важно помнить, что выход одного устройства должен соединяться с входом другого. Например, видеовыход DVD-плеера подключается к видеовходу телевизора.


Преимущества и недостатки использования проводов-тюльпанов

Провода-тюльпаны имеют ряд достоинств и ограничений:

Преимущества:

  • Простота подключения благодаря цветовой маркировке
  • Надежный контакт и устойчивость к случайному отсоединению
  • Широкая совместимость с различными устройствами
  • Низкая стоимость
  • Возможность передачи как аналоговых, так и цифровых сигналов

Недостатки:

  • Ограниченная пропускная способность для современных форматов высокого разрешения
  • Подверженность электромагнитным помехам
  • Необходимость использования нескольких кабелей для многоканального звука
  • Громоздкость при большом количестве соединений

Несмотря на некоторые ограничения, провода-тюльпаны остаются популярным и практичным решением для многих задач подключения аудио- и видеотехники.

Особенности подключения проводов-тюльпанов к различным устройствам

При подключении проводов-тюльпанов к разным типам устройств следует учитывать некоторые нюансы:

Телевизоры:

  • Современные модели могут иметь комбинированные разъемы для компонентного видео и аудио
  • Обратите внимание на маркировку входов (AV1, AV2 и т.д.)
  • Иногда требуется активировать соответствующий вход в настройках ТВ

Аудиосистемы:

  • Усилители часто имеют несколько входов RCA для разных источников звука
  • При подключении сабвуфера может использоваться отдельный выход LFE
  • Некоторые системы используют RCA для подключения отдельных каналов объемного звука

Игровые приставки:

  • Старые модели часто используют композитный выход с RCA-разъемами
  • Для лучшего качества изображения предпочтительно использовать HDMI, если доступно
  • Некоторые приставки требуют специальных адаптеров для подключения через RCA

При подключении любых устройств всегда сверяйтесь с инструкцией по эксплуатации для выбора оптимального способа соединения.


Распространенные проблемы при работе с проводами-тюльпанами и их решение

При использовании проводов-тюльпанов могут возникать следующие проблемы:

Отсутствие звука или изображения:

  • Проверьте правильность подключения проводов к соответствующим разъемам
  • Убедитесь, что штекеры плотно вставлены в гнезда
  • Проверьте настройки входов на принимающем устройстве

Низкое качество сигнала:

  • Убедитесь в отсутствии повреждений кабеля
  • Попробуйте использовать более качественные экранированные кабели
  • Минимизируйте длину кабеля для уменьшения потерь сигнала

Помехи и шумы:

  • Располагайте кабели подальше от источников электромагнитных помех
  • Используйте ферритовые фильтры на кабелях
  • Проверьте качество заземления устройств

Большинство проблем с проводами-тюльпанами легко устранимы при внимательном подходе к подключению и использовании качественных комплектующих.

Альтернативы проводам-тюльпанам в современной технике

Хотя провода-тюльпаны все еще широко используются, существуют более современные альтернативы для передачи аудио- и видеосигналов:


  • HDMI — передает цифровое видео высокого разрешения и многоканальный звук по одному кабелю
  • DisplayPort — используется для подключения мониторов и проекторов, поддерживает высокое разрешение
  • Оптический (TOSLINK) — для передачи цифрового аудио без потерь качества
  • USB — универсальный интерфейс, часто используемый для подключения аудиоустройств
  • Bluetooth — беспроводное соединение для аудиоустройств

Несмотря на наличие новых технологий, провода-тюльпаны остаются востребованными благодаря своей простоте и совместимости со старой техникой. При выборе способа подключения учитывайте возможности вашего оборудования и требования к качеству сигнала.


Как правильно подключить провод-тюльпан, какие цвета и за что отвечают

  • 2 Ноября, 2019
  • Семья
  • Марина Гончарова

Разнообразие электронной техники – современной и уже вышедшей из производства – найдет место в каждом доме. Для обеспечения работы каждой аппаратуры по отдельности и взаимосвязанно созданы специальные контакты. Одним из них является RCA-провод, в разговорной речи «тюльпан». Что такое провода-тюльпаны и какой цвет за что отвечает, узнать можно из статьи ниже.

Что такое кабель-тюльпан

По-научному данный вид провода называют композитным, или RCA-коннектором. В повседневной речи используют название «тюльпан» или «колокольчик» из-за внешнего сходства с одноименными цветками.

Его использование необходимо преимущественно при передаче изображения и звука. Для получения того или иного сигнала применяют штекер соответствующего цвета.

Кабели RCA обычно используются на телевизорах для подключения таких устройств, как CD-плееры, видеомагнитофоны и игровые консоли.

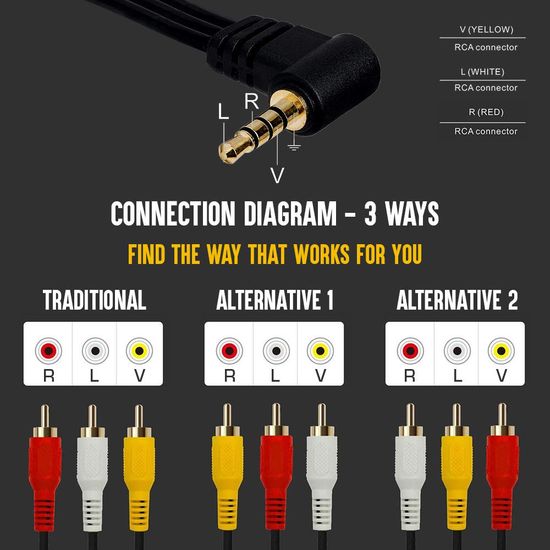

Основные цвета проводов-тюльпанов

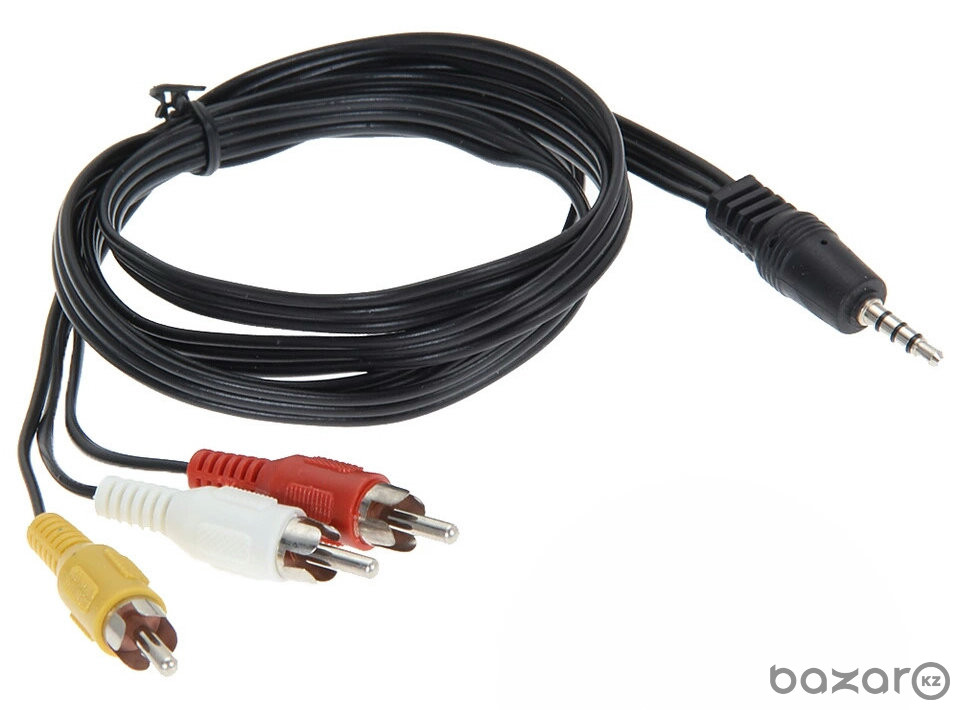

«Тюльпаны» известны в одно-, двух- и трехштекерных конструкциях. При этом тройная разновидность встречается чаще. Двойной аудиокабель состоит из одного красного штекера и одного белого, в то время как тройной вариант имеет добавление желтого.

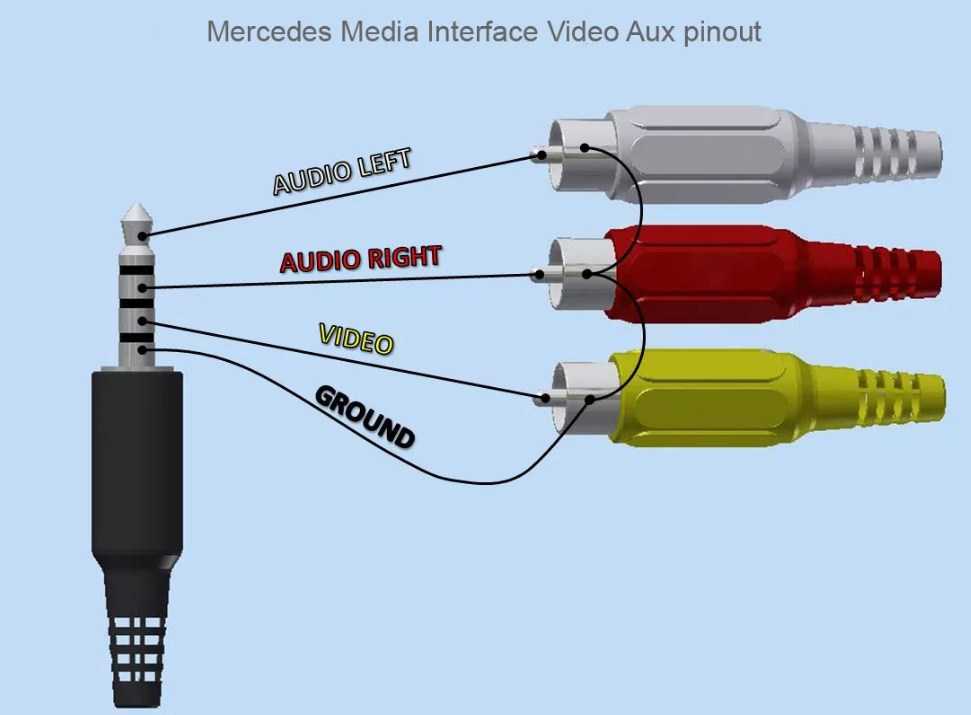

Базовыми цветовыми сигналами являются желтый, белый и красный. Понять, что означают цвета проводов-тюльпанов и как их правильно подключить, не составляет особого труда.

Желтый штекер применяют для подключения видео; белый – для аудиосигнала с левой стороны; красный – для аудиосигнала правого гнезда. При этом учитывают соответствие цвета провода с цветом входа на устройстве.

Если на телевизоре присутствуют входы с одними и теми же цветами, то используют расшифровку:

  • на проводе-тюльпане и телевизоре нужно найти надпись «IN» (что означает «в») или две стрелки, также на телевходе может быть обозначение «AV2», и подключить провод;
  • обозначения на телевизоре могут быть «V» — видеоподключение, «L» — левый аудиовход, «R» — правый аудиовход.

Таким образом, зная, для чего применяются провода-тюльпаны и какой цвет за что отвечает, подключаем: желтый штекер к V-разъему, белый – к L-входу и красный – к R-входу на телевизоре.

В том случае, если штекеров-тюльпанов три, а на телевизоре два входа, то подсоединяют только желтый (к видеосигналу) и белый (для принятия моносигнала звука). Красный провод не используется совсем.

История появления RCA-проводов

В 1940-х годах американская компания Radio Corporation of America была первой, которая использовала кабели. Созданный ими граммофон был первым изделием, подключаемым через провод RCA. Инновации RCA в области телевидения включали разработку системы электронного, а впоследствии — цветного телевидения. Использование кабелей-тюльпанов росло вместе с популярностью телевизионных устройств, поскольку они позволяли передавать видео и аудио между телевизорами и другой электроаппаратурой, такой как динамики и видеомагнитофоны.

Несмотря на то что с каждым годом совершенствуется электроника, кабель-тюльпан сохраняет свое предназначение. Немаловажное значение при этом играет строение кабеля, обеспечивающее ему прочность и многоцелевое использование.

Внутри провода-тюльпана находится проводник – это и есть носитель сигнала. Следующий слой – диэлектрик, является изолирующим материалом (между проводником и экранированием). Диэлектрик защищает сигнал. Экранирование блокирует помехи. Внешняя оболочка – это защитный и видимый слой кабеля, предотвращающий повреждения.

Подключение видеомагнитофона к телевизору-плазме через провод-тюльпан

На видеомагнитофоне имеются гнезда под разъемы RCA, к которым подключают «тюльпаны». Для подсоединения необходимо сопоставить цвет разъема с цветом штекера: желтый — желтый, красный — красный, белый — белый. Значение того, какой цвет в тюльпанах за что отвечает, то же, что и в базовом значении провода: красный – правый аудиоканал, белый – левый аудиоканал, желтый – для передачи видеосигнала.

При этом на видеомагнитофоне выбирают обозначения AV OUT, а на плазме – AV IN. Надеяться на хорошее качество воспроизведения изображения не следует. Возможны помехи, в том числе и звуковые.

Подключение компьютера к телевизору через RCA

В первую очередь определяют модель телевизора и компьютера (ноутбука), а также имеет значение операционная система на устройстве. От типа видеокарты компьютера зависит весь процесс подсоединения тюльпанов.

Посредством соединения компьютера и телевизора есть возможность просмотра фото, видео, а также пользоваться играми и интернетом на большом экране.

Существует несколько основных типов видеокарт, которые различаются между собой количеством и видом разъемов. Но ответ на вопрос, какой цвет в тюльпане за что отвечает, остается прежним.

D-Sub, или VGA-разъем – аналоговый выход, для подключения стандартного монитора. Такие переходники делятся на две группы: пассивные и активные.

У пассивного адаптера с одной стороны VGA-штекер, а с другой стороны RCA-разъемы. У VGA нет звука, только изображение, поэтому тюльпанов требуется только два. Хотя встречаются и тройные тюльпаны.

Активный адаптер дороже своего «пассивного брата». Но он более универсален и не зависит от разновидности видеокарты. Данное устройство самостоятельно преобразовывает картинку.

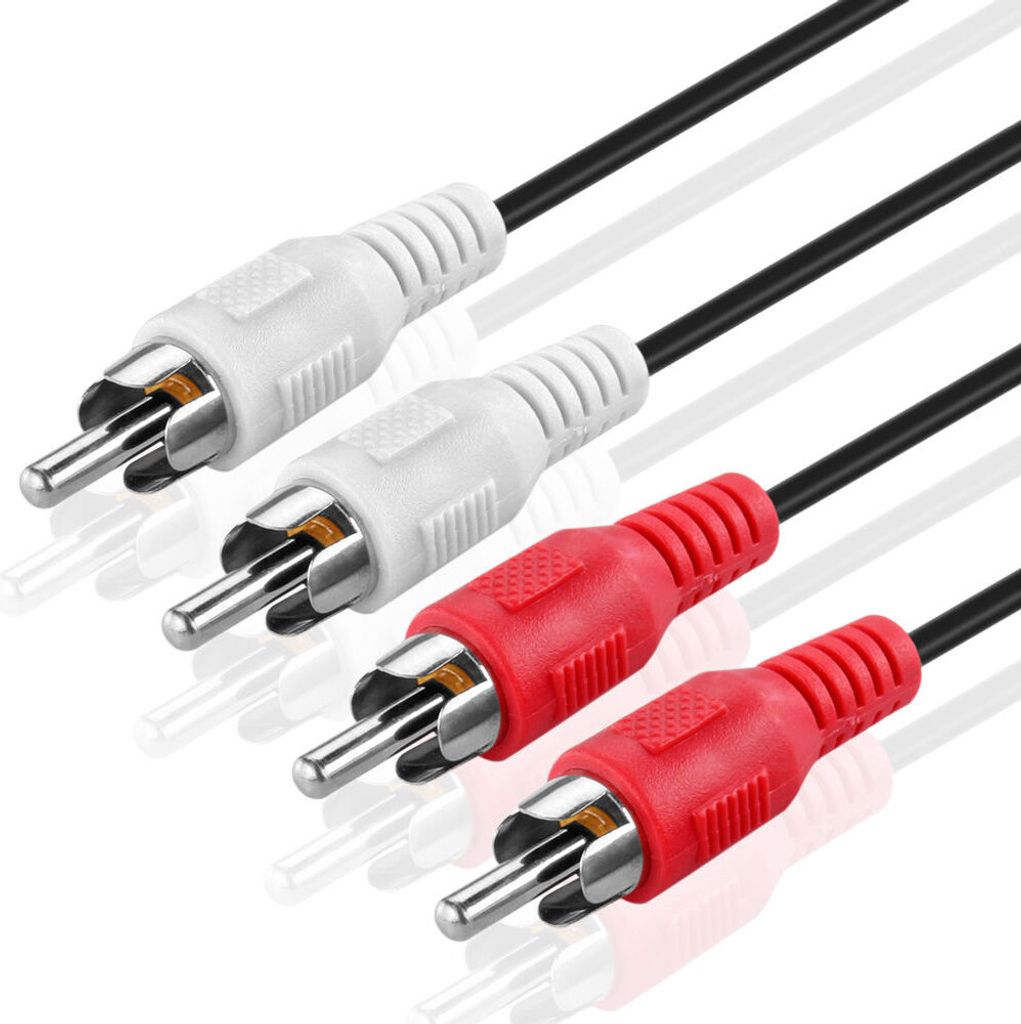

RCA-аудиокабели

Более распространенное название аудиокабелей – аналоговые RCA-кабели. У него всего два штекера, и вполне понятно, провод какого цвета в тюльпане отвечает за звук. Это красный и белый либо красный и черный разъемы.

Аудиокабели-тюльпаны используются для подключения таких устройств, как видеомагнитофоны и DVD-плееры к телевизорам или CD-плееры к стереоприемникам.

Красный тюльпан предназначен для правой стереосистемы, а белый (или черный) – для левой стереосистемы.

Специалисты рекомендуют позолоченные разъемы RCA для дополнительной защиты от коррозии, особенно во влажном климате.

Поскольку большинство аудиозаписей в настоящее время являются цифровыми (а не стерео), то создано несколько новых кабелей, которые незаменимы при переносе цифровых аудиосигналов.

Оптический цифровой кабель (или волоконно-оптический) передает звуковые сигналы в виде импульсов света и непроницаем для помех.

Другой цифровой аудиокабель называется Digital Coaxial. Этот провод используется при соединении спутниковых тарелок или телевизионных кабелей с телевизором. Подходящие разъемы можно встретить в современных DVD-плеерах, CD-плеерах и стереоприемниках.

Последний тип аудиокабеля – это аналоговый многоканальный кабель. Он предназначен для использования со специальными проигрывателями (DVD-аудио), которые воспроизводят диски с высокой частотой записи звука. Аналоговый многоканальный кабель-тюльпан состоит из 6-8 разъемов, каждый из которых отвечает за отдельный аудиоканал на задней панели стереоприемника.

До сих пор нет определенного понятия в многоканальном кабеле, какой цвет в тюльпанах за что отвечает. Но существует общепризнанная классификация, с помощью которой присоединяют отдельный цвет.

Для аналогового аудиосигнала действует характеристика:

  • Белый – левый/моно.
  • Красный – правый.
  • Зеленый – центр.
  • Синий – левый (surround).
  • Серый – правый (surround).
  • Коричневый – левый тыловой (surround).
  • Рыжевато-коричневый (цвет загара) – правый тыловой (surround).
  • Пурпурный – сабвуфер.

Для цифрового аудиосигнала:

  • Оранжевый – S/PDIF.

S/PDIF обеспечивает передачу цифровых аудиосигналов между устройствами без преобразования его в аналоговый сигнал, что значительно сказывается на улучшении качестве звука. Особую популярность он заимел в автомобильном звуке.

Широко его применяют при использовании домашнего кинотеатра, который поддерживает форматы объемного звука.

Роль RCA-провода-тюльпана огромна особенно в бытовом плане. Без него практически не обойтись в работе любой техники. Стоит отметить простоту использования и многозадачность в применении кабеля-тюльпана.

Похожие статьи

Семья

Как заработать в «Фаберлик»: эффективные способы

Семья

Идеи для хранения «Лего» в детской комнате

Семья

Какого цвета цветы нельзя дарить мужчинам и женщинам?

Семья

Как сделать рисунки на футболке акриловыми красками: мастер-класс по росписи акрилом

Семья

Как смягчить бороду? Лучшие средства для ухода за бородой

Семья

Тигр — восточный знак зодиака 2010 года.

Какими чертами характера обладают люди, рожденные в этот год?

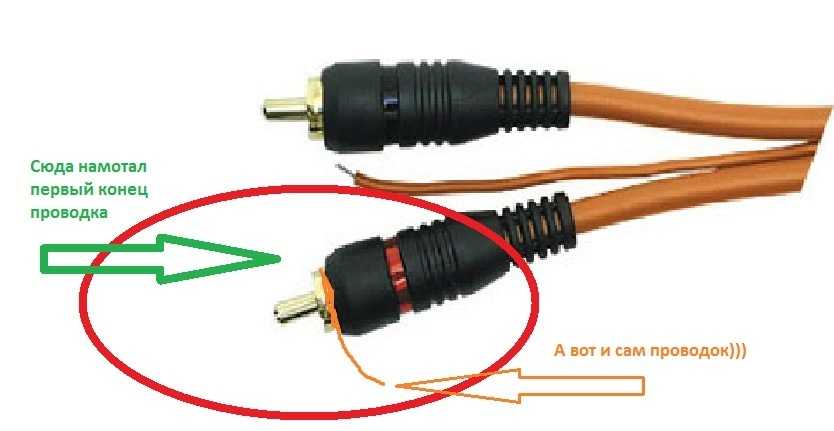

Как припаять тюльпан к проводу. Пайка RCA

Часто возникает вопрос, как припаять разъем тюльпан (RCA) к проводу, на самом деле это не очень сложно, пайка одного разъема занимает не более 5 минут.

  • Паяльник или паяльная станция
  • Припой, лучше с флюсом
  • канифоль
  • нож
  • кусачки, плоскогубцы или пинцет

    Для качественной пайки и монтажа нужна паяльная станция, тиски с резиновыми губками, нож, кусачки, пинцет или плоскогубцы, припой, канифоль.

    В домашних условиях достаточно паяльника, припоя, ножа и кусачек.

    Схема распайки

    Введение.

    На фото — комплект — «RCA разъем для сборки».  Корпус разъема тюльпан и цанговый зажим для провода.

    Кабель и начало монтажа

    Используется несимметричный кабель mrcable Reason G6, достаточно прочный и толстый с миллиметровым проводником. Для начала монтажа нужно удалить ножом

    1-1,5 сантиметра ПВХ оболочки, сколько нужно удалять — зависит от длины RCA разъема.

    Витой экран, земля.

    Чтобы сформировать земляной провод, расплетаем часть экрана и скручиваем его для последующей пайки.



    Центральный проводник кабеля

    Удаляем защитную оболочку центрального проводника, достаточно снять 3-5 миллиметров.


    Облуживание контактов

    Облуживаем будущие контакты провода. Берем провод и облуживаем с помощью паяльника и припоя подготовленные концы.

    Соединяем кабель и тюльпан.



    Припаиваем центральный проводник — сигнальный провод к центральному контакту RCA разъема и обрезаем излишек земляного контакта так, чтобы он был короче границы изоляции центрального проводника для

    избежания замыкания

    .

    Соединяем экран и тюльпан

    Припаиваем экран к контакту заземления разъема, паятьможно как справа, так и слева от центрального проводника, главное не повредить изоляцию центрального проводника.

    Завершаем монтаж

    Надеваем пластиковый цанговый зажим на проводник и прикручиваем корпус на RCA разъем.

    Готовый тюльпан



    После того как припаяете разъем с двух сторон, нужно проверить тестером или пробником наличие контактов и отсутствие замыкания между сигнальным и земляным проводами.
