Каковы основные особенности микросхемы BP2833D. Как она обеспечивает эффективную работу светодиодных систем освещения. Какие функции защиты реализованы в BP2833D. Для каких применений подходит данный драйвер светодиодов.
Обзор микросхемы BP2833D и ее ключевых характеристик
BP2833D представляет собой высокоточный понижающий драйвер постоянного тока для светодиодов, разработанный компанией Bright Power Semiconductor. Данная микросхема предназначена для создания эффективных систем автономного светодиодного освещения с универсальным входным напряжением от 85 до 265 В переменного тока.
Ключевые особенности BP2833D:
- Встроенный силовой МОП-транзистор на 500 В
- Работа в режиме критической проводимости
- Отсутствие необходимости во вспомогательной обмотке
- Сверхнизкий рабочий ток
- Высокая точность выходного тока (±5%)
- Широкий набор защитных функций
Благодаря этим характеристикам BP2833D позволяет создавать компактные и недорогие драйверы светодиодов с минимальным количеством внешних компонентов.
Принцип работы и преимущества BP2833D
BP2833D использует запатентованный метод управления током, обеспечивающий высокую точность выходного тока и отличное регулирование при изменении входного напряжения. Микросхема работает в режиме критической проводимости, что имеет ряд преимуществ:
- Выходной ток не зависит от индуктивности и выходного напряжения светодиодов
- Обеспечивается высокий КПД преобразования
- Снижаются электромагнитные помехи
Одной из ключевых особенностей BP2833D является использование запатентованной технологии управления встроенным силовым МОП-транзистором. Это позволяет достичь сверхнизкого рабочего тока микросхемы и избавиться от необходимости во вспомогательной обмотке для ее питания.
Защитные функции BP2833D для повышения надежности
BP2833D оснащена широким набором защитных функций, обеспечивающих высокую надежность светодиодных систем освещения:
- Защита от обрыва цепи светодиодов
- Защита от короткого замыкания светодиодов
- Защита от пониженного напряжения питания VCC
- Защита от короткого замыкания резистора измерения тока
- Функция терморегулирования
При срабатывании защиты микросхема переходит в безопасный режим работы, предотвращая повреждение компонентов. После устранения неисправности нормальный режим работы восстанавливается автоматически.
Области применения драйвера светодиодов BP2833D
Благодаря своим характеристикам, BP2833D находит широкое применение в различных системах светодиодного освещения:
- Светодиодные лампы
- Светодиодные трубки
- Потолочные светодиодные светильники
- Уличное светодиодное освещение
- Промышленное светодиодное освещение
- Архитектурная подсветка
Микросхема особенно хорошо подходит для создания компактных и недорогих светодиодных ламп прямой замены с питанием от сети переменного тока.

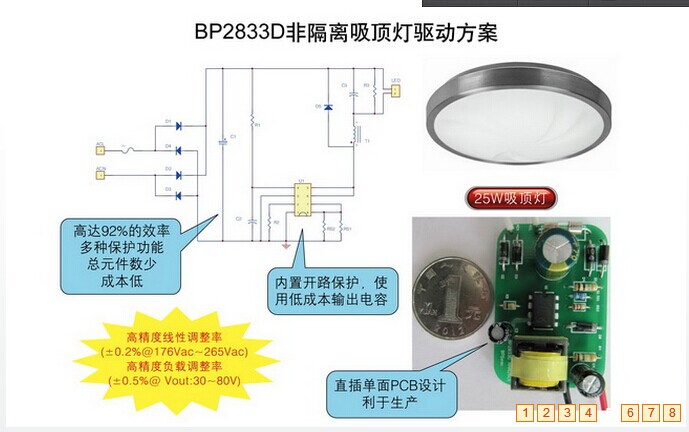

Особенности конструкции и рекомендации по применению BP2833D

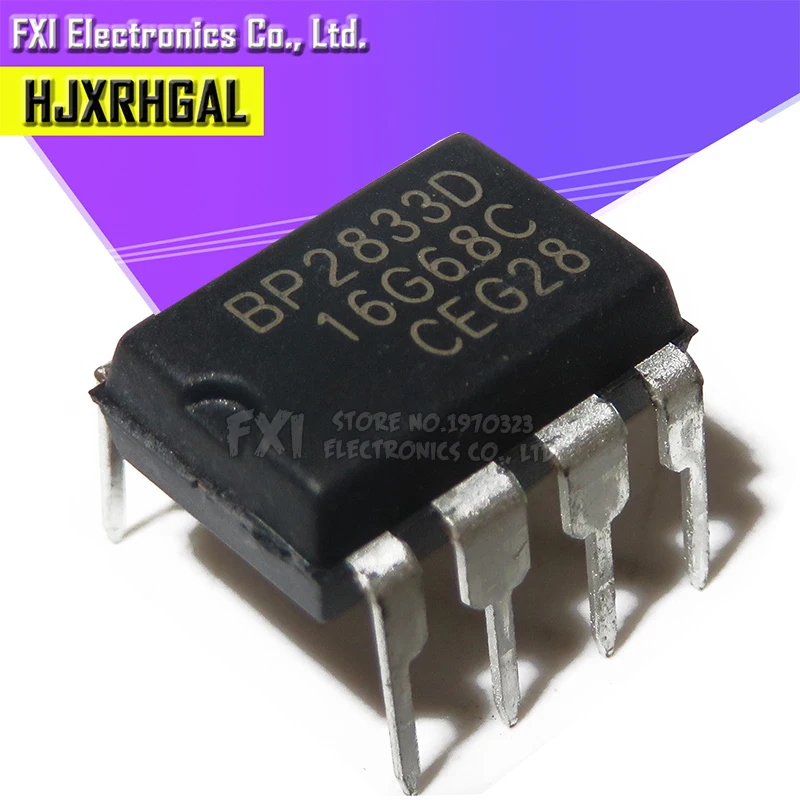

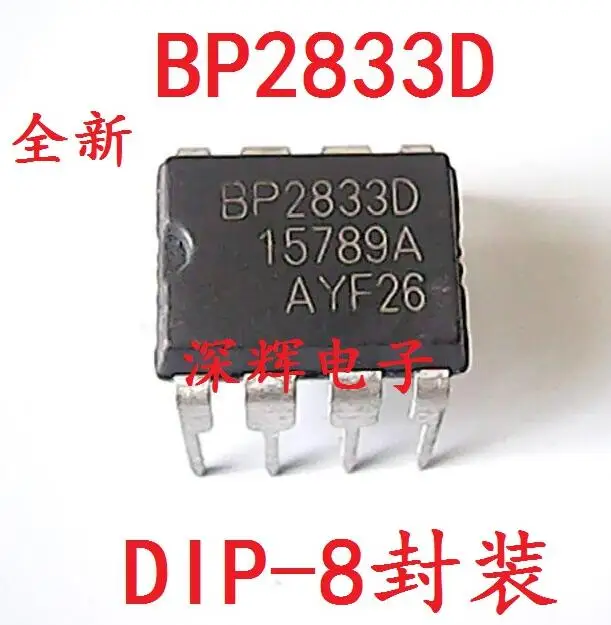

BP2833D выпускается в компактном 8-выводном корпусе DIP. При разработке печатной платы с использованием данной микросхемы следует учитывать несколько важных моментов:
- Конденсатор питания должен располагаться максимально близко к выводам VCC и GND
- Резистор установки порога защиты от перенапряжения должен быть расположен близко к выводу ROVP
- Неиспользуемый вывод NC следует подключить к общему проводу GND
- Для улучшения теплоотвода рекомендуется использовать увеличенную площадку из медной фольги вокруг выводов DRAIN
При соблюдении этих рекомендаций можно добиться оптимальных характеристик и надежной работы драйвера светодиодов на основе BP2833D.
Сравнение BP2833D с аналогичными микросхемами
BP2833D имеет ряд преимуществ по сравнению с аналогичными микросхемами других производителей:
| Характеристика | BP2833D | Аналоги |
|---|---|---|
| Напряжение встроенного МОП-транзистора | 500 В | 300-400 В |
| Необходимость вспомогательной обмотки | Нет | Часто требуется |
| Точность выходного тока | ±5% | ±10% |
| Набор защитных функций | Расширенный | Базовый |
Эти преимущества позволяют создавать на основе BP2833D более эффективные, надежные и компактные драйверы светодиодов по сравнению с решениями на базе аналогичных микросхем.
Типовая схема включения и расчет параметров
Для создания драйвера светодиодов на основе BP2833D требуется минимальное количество внешних компонентов. Типовая схема включения выглядит следующим образом:
- Входной выпрямительный мост и фильтрующий конденсатор
- Токоограничивающий резистор на входе
- Индуктивность в цепи стока МОП-транзистора
- Резистор измерения тока между выводами CS и GND
- Резистор установки порога защиты от перенапряжения
- Выходной диод и конденсатор
Расчет параметров схемы производится по следующим формулам:
- Выходной ток: IOUT = 0.25 / RCS
- Индуктивность: L = (VIN — VOUT) * VOUT / (VIN * fSW * IOUT)
- Порог защиты от перенапряжения: VOVP = 1.22 * (1 + R1/R2)
Где VIN — входное напряжение, VOUT
— выходное напряжение, fSW — частота переключения (типично 50-100 кГц).Лампа эра led 13 Вт на микросхеме BP2833D
схемы, конструкции, статьи
Светодиодная лампа «ЭРА» LED A65 на 220 вольт с цоколем Е27 мощьностью 13 Вт, 1300 люмен, аналог лампы накаливания 110 Вт , работает при напряжениях сети от 170 до 265 вольт, цветовая температура 4000 К, габариты: диаметр 65 мм, высота 110 мм.
Типовая схема драйвера светодиодной лампы на 220 V с микросхемой BP2833D
Драйвер собран на BP2833D. Микросхема BP2833D является высокоточным импульсным драйвером постоянного тока для светодиодов. Устройство работает в диапазоне входных напряжений сети от 85 до 265 вольт переменного тока. В микросхему c очень маленьким током потребления встроен MOSFET транзистор с напряжением коммутации до 500V. Мизерный ток потребления позволил убрать дополнительную обмотку питания микросхемы. Количество внешних элементов сведено к минимуму, поэтому стоимость и размеры устройств на этой микросхеме низкие.
Электротравмы, могут быть смертельными, а неправильный ремонт пожароопасным.BP2833D позволяет прецизионно управлять выходным током и имеет различные защиты, что повышает надежность. Точность поддержания тока через светодиоды ±5%. Защиты: при обрыве и замыкании светодиодов, при перенапряжении и превышении температуры. BP2833D является быстродействующим неизолированным преобразователем, разработанным специально для светодиодного освещения. Благодаря встроенному высоковольтному MOSFET транзистору, отсутствию вспомагательной обмотки для питания интегральной схемы и малому количеству внешних копонентов преобразователь имеет низкую стоимость и маленький размер.
При подаче напряжения конденсатор С2 заряжается, напряжение на выводе VCC устанавливается на уровне 17 вольт за счет встроенного стабилитрона и начинают работать внутренние схемы чипа. Ток потребления ультранизкий. Поддержание величины выходного тока осуществляется в каждом цикле и устанавливается резистором R3 подключенным к выводам CS.
При разработке печатной платы с BP2833D следует придерживаться следующих правил: — конденсатор С2 должен быть расположен как можно ближе к выводам VCC и GND — R2 должен быть расположен как можно ближе к выводу ROVP — вывод NC должен быть подключен к выводу GND — для улучшения теплоотвода от микросхемы, площадка из медной фольги подходящая к выводам DRAIN должна быть большой, однако слишком большая площадь может увеличить электромагнитное излучение
По сравнению с типовым включением в данной лампе вместо одного высоковольтного электролитического конденсатора С1 на 400 вольт установлены два последовательно включенных по 10,0х250в плюс три развязывающих диода.
Видимо подбирают «нелеквиды» со складов.
И другое отличие от типовой схемы:
— на месте R3 стоят два параллельных резистора с номиналом в единицы Ом для удобства установки тока через светодиоды
— на входе схемы, до выпрямительного моста установлен низкоомный резистор-предохранитель.

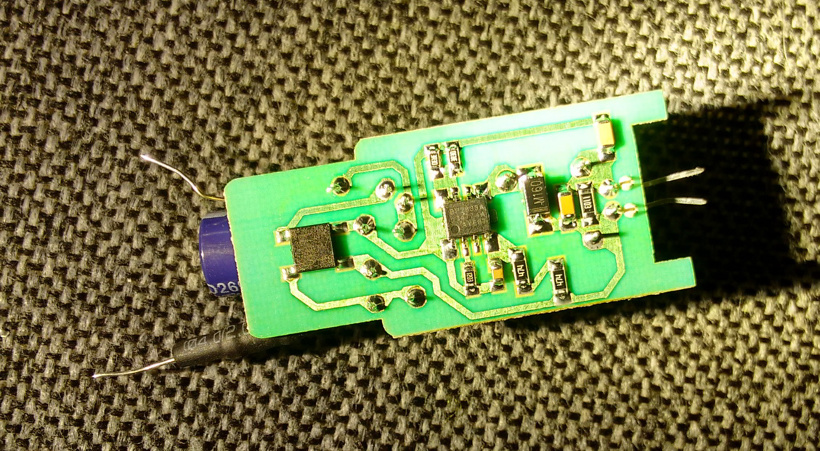

Конструкция лампы ЭРА хорошо видна на фото. Матрица светодиодов соединяется с драйвером с помощью разъема, а к радиатору-корпусу прикручивается с использованем термопасты.
Лучшие схемы
- Лампы Saffit
- Светодиодная лампа General lighting
- Разрядное устройство
- Схема диодной лампы 5 Вт 220в
- Схема драйвера светодиодов на 220
- LED лампа Selecta g9 220v 5w
- Простое зарядное устройство
- Схема светодиодной лампы на 220в
- Светодиодная лампа ASD LED-A60
- Схема светодиодной ленты
- Простой цифровой термометр
- Лампа Фотон 15 Вт
- LED лампа Estares GL10-E27
- Драйвер Dark Energy
- Светодиодная лампа smartbuy с драйвером на SM2082D
- Лампа народная на bp9916c
Статьи
- Светодиодные филаментные лампы
- Напряжение на светодиоде
- Общедомовой учет тепла
- Линейные светодиодные светильники
- Светодиодные ленты LED
- Как паять светодиодную ленту
- Глушилки сотовых телефонов
- Освещение для дома
- Светодиодная лента на 220 в
- Подсветка для кухни из ленты
Схема драйвера для светодиодов лампы JCDR-G5.
3 на 220 вольт мощностью 7WЛампа своими руками
Простое зарядное устройство
Схема и устройство светодиодной лампы на 220 вольт
Светодиодные ленты LED
Светодиодная лента на 220 вольт
Подсветка для кухни своими руками
BPS BP2833D Даташит, BP2833D PDF, даташитов
HOME >>> BPS >>> BP2833D PDF
Номер в каталоге
Компоненты Описание
производитель
BP2833D
Non-isolated Buck Offline LED Driver
Bright Power Semiconductor
Other PDF
no available.
BP2833D Datasheet PDF :
Description
The BP2833D is a high precision buck constant current LED driver. The device operates in critical conduction mode and is suitable for 85Vac~265Vac universal input offline LED lighting.
The BP2833D integrates a 500V power MOSFET. With patent pending MOSFET driving technique, the operating current of the IC is very low.
So it doesn’t need the auxiliary winding for supplying the chip. It can achieve excellent constant current performance with very few external components, so the system cost and size are minimized.
The BP2833D utilizes patent pending current control method. It can achieve precise output current and excellent line regulation. The driver operates in critical conduction mode, the output current does not change with the inductance and LED output voltage.
The BP2833D offers rich protection functions to improve the system reliability, including LED open circuit protection, LED short circuit protection, VCC under voltage protection, CS resistor short circuit protection and thermal regulation function.
Features
■ Critical Conduction Mode Operation
■ Internal 500V Power MOSFET
■ No Auxiliary Winding
■ Ultra Low Operating Current
■ ±5% LED Output Current Accuracy
■ LED Open Protection
■ LED Short Protection
■ Current Sensing Resistor Short Protection
■ VCC Under Voltage Protection
■ Thermal Regulation Function
■ Available in DIP-8 Package
Applications
■ LED Tube
■ LED Ceiling Light
■ LED Bulb
■ Other LED Lighting
