Разборные разъемы USB. Миниобзор
Поломалось много кабелей и переходников. Новые не всегда хорошего качества. Знакомые тоже частенько просят устранить неисправность.
Эта проблема набегала не сразу. Но после того, как сломался USB разъём у «доктора», заказал всевозможных видов и не пожалел.
СтОят сущие копейки. Заказывал у разных продавцов. Сортировал по цене. На тот момент это были самые удачные варианты. Все они пришли в разное время. Упаковки тоже разные. Но ни один разъём не был поломан. Количество соответствовало. И это главное
Внутри стандартные пакеты с замком.
Для тех, кто хоть немного дружит с паяльником и имеет прямые руки, обязательно сгодятся.

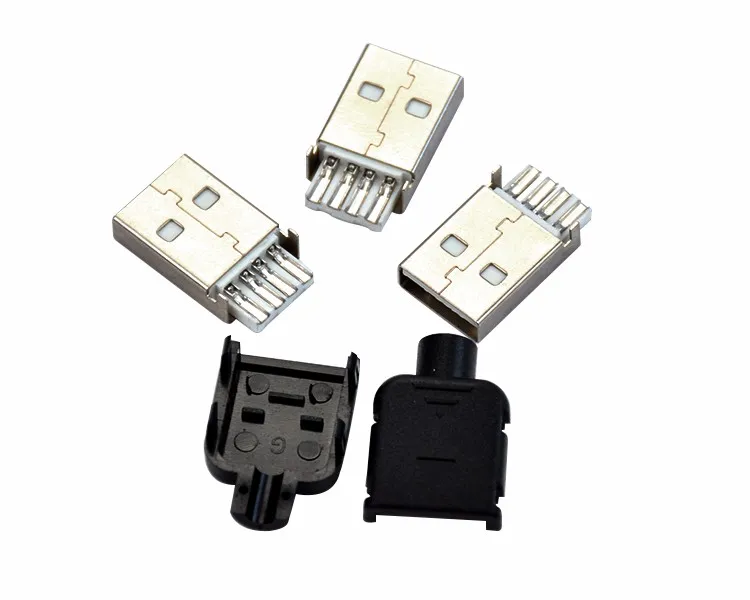

Этот вариант самый удачный в исполнении и востребованный. Надо было заказывать больше.
https://aliexpress.com/item/item/IMC-hot-New-10pcs-Type-A-Male-USB-4-Pin-Plug-Socket-Connector-With-Black-Plastic/32576119112.html USB тип А штекер (папа) US $1.
Отмечу один минус. Отверстие под толстый кабель придётся растачивать. Диаметр отверстия 3мм.
Лично я рассверлил дрелью (когда потребовалось).
Если приглядеться, то покажется, что отверстие легко увеличить в диаметре выковырнув пластиковые вставки. Они не выковыриваются, это монолит:)
Что мне понравилось. Контакты под пайку надёжно лежат на белом пластике. Отломить их будет сложно.
Металлическая часть в корпусе держится надёжно. Предусмотрены специальные отверстия.
Собирается в натяг. Сам по себе не рассыплется. Чтобы разобрать, придётся приложить усилие. Разбирать можно хоть сто раз, ничего не испортится.
А вот и виновник.
Корпус разъёма литой (неразборный). Просто отрезал.
Припаялось без проблем. Контакты под пайку лудятся хорошо.
Немного цвет не соответствует. Но важно, что диаметр кабеля был не больше диаметра отверстия.
Отремонтировал кабель для Nokia.
С этим вообще никаких проблем. Диаметр тоже совпал. Вживился как родной.
Повторюсь. Разъёмы собираются в натяг. Возможность «саморассыпания» исключена. Чтобы их разобрать, нужно постараться.
У сына испортился кабель от охлаждающей подставки для ноутбука. Здесь пришлось потрудиться.
Диаметр кабеля 4,3мм, отверстия 3мм. Просто просверлил нужное отверстие дрелью. Тоже вариант. Всё зависит от уровня мастерства 🙂
А эти оказались самыми дорогими.
https://aliexpress.com/item/snapshot/7718717012.html — USB тип А гнездо (мама) US $1.69/10 шт. На данный момент товар недоступен.
https://aliexpress.com/item/item/XMS-Free-Shipping-10-PCS-LOT-3-in-1-USB-Type-A-Female-4-Pins/32621734034.html
По качеству изготовления отличаются от ранее рассмотренных контактами для подпайки. Эти «висят» в воздухе. И при ненадёжной фиксации кабеля могут через некоторое время отломится.
Фиксация крышек на том же уровне, но лучше будет полость (где контакты) наполнить автогерметиком.
Других замечаний не имею.
Из этих разъёмов я сделал времянки для тестов. Провода вставил достаточно толстые, поэтому подстраховался, надев кольцо от пружины.
Пользовался картинками из Интернета по распиновке USB, может кому-то пригодится в ремонте:
На второй приведено соответствие с реальными кабелями по типам.
А теперь расскажу про комплект мини-USB разъемов. Заказывал вот здесь.
https://aliexpress.com/item/item/10pcs-Mini-USB-5PF-Male-Plug-Socket-Connector-with-9mm-Plastic-Cover-for-DIY-Kit/32267219392.html — мини-USB US $1.10/10 шт. Покупал за $1.00.
Эти немного другого исполнения.
Они собираются при помощи защёлок.
Защёлки довольно хлипкие. Можно сказать, собираются, но не разбираются.
Поэтому автогерметик или термопистолет нам в помощь.
Ещё не понравилось то, что контакты для подпайки в «подвешенном» состоянии. И по этой причине автогерметик или термопистолет нам в помощь.
Входное отверстии 5мм. Многовато. Когда не хватает, можно подточить. А когда слишком большое, уже ничего не сделаешь.
Только автогерметик или термопистолет нам в помощь:)
Других претензий не имею. Ничто нигде не люфтит.
Из этих разъёмов собрал кабель переходник. Использовал МГТФ и термоусадку.
Подпаивал по схеме.
Как ремкомплект пока не требовался.
И, наконец, микро-USB
Принцип тот же, но на один плюс больше. Контакты для подпайки вживлены в пластмассовый разделитель. Разнесены по разные стороны пластмасски. Два с одной стороны, три с другой.
Попросили отремонтировать кабель от зарядки. Был удивлён толщине проводов.
Я, конечно, сделал, но хозяина предупредил.
Здесь было всего два провода.
И в этих защелки оказались самым слабым местом. Собрав один раз — разобрать, не сломав защелки, очень сложно.
В целом, покупкой доволен. Всегда пригодятся.
Вот в общем-то и всё.
Наверняка найдутся такие, кому дешевле и удобней купить кабель или переходник взамен поломанного, тем более не у каждого получится (а может, не захочется).
Просто лично мне так интереснее.
Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
