Люстра Чижевского своими руками, схема и описание
Привет всем любителям электронных самоделок. Настала очередь рассказать вам об очередной самоделке. А речь сегодня пойдет о так называемой люстре Чижевского.
В последнее время развернулась большая полемика о пользе и вреде люстры Чижевского. Кому-то она помогает, для кого-то наносит вред, а кто-то равнодушен к её воздействию. Чтобы выяснить кто прав, а кто не прав, нужно рассматривать каждый конкретный случай в отдельности. В этой статье я не буду в этом разбираться, как-нибудь следующий раз.
Уже давно доказано, что отрицательные аэроионы хорошо воздействуют на весь организм человека, в тоже время положительно заряженные ионы угнетают организм. Были произведены замеры в лесонасаждениях, которые показали, что концентрация аэроионов может доходить, в густонаселенных зарослях до 15000 в одном кубическом сантиметре. В то время как в жилой квартире может упасть число аэроионов до 25 в одном кубическом сантиметре.
Из всего вышесказанного можно сделать вывод, что нужно увеличивать число отрицательно заряженных ионов. Для этого нам понадобится люстра Чижевского, которую мы сделаем своими руками. Практически 100 лет назад профессор Чижевский разработал метод ионизации воздуха. Он доказал что именно отрицательно заряженные частицы благотворно воздействует на человека.
Люстра Чижевского состоит из двух частей. Это сама люстра, как её ещё называют электроэффлювиальная люстра. И блока высоковольтного преобразователя, на выходе которого должны мы получить от 25-30 киловольт.
Для изготовления высоковольтного преобразователя напряжения я использовал самую простую схему люстры Чижевского. Она не содержит транзисторов, каких-либо дефицитных радиодеталей. В схеме используется минимум радиокомпонентов:
Эта схема получила большое распространение. В качестве источника высокого напряжения здесь используется умножитель напряжения, построенный на 6 высоковольтных диодах VD3-VD8, и 6 конденсаторах C3-C8.
Детали устройства:
- Высоковольтная катушка Б51, или подобная
- Тиристор КУ202Н
- Диод Д202К -2 штуки
- Резисторы 33 килоома, 1 мегаом 2 ватта
- Резистор 1 килоом, 7 Вт
- Конденсатор 1 микрофарад 400 вольт
- Конденсаторы 390 пикофарад, 16 киловольт -6 штук
- Диоды высоковольтные, 6 штук
Теперь более подробно рассмотрим основную плату преобразователя напряжения и плату умножителя напряжения. На платье преобразователя смонтированы все основные радиодетали устройства:
Высоковольтная катушка с мотоцикла, Б51-12в.
Её можно заменить на любую другую с автотехники. Также можно использовать трансформатор строчной развёртки ТВС-110Л6 или подобный :
В наше время гораздо доступнее купить высоковольтную катушку с мопеда или скутера, например вот такую:
Конденсатор C1 желательно использовать на напряжение и ниже 400 вольт, но в моём случае используется конденсатор на напряжение 300 вольт, пока работает без нареканий:
Семи ватный резистор R1, номиналом 1 килоом, взят с лампового телевизора. Если у вас отсутствует такой резистор, то можно соединить несколько двух ватных резисторов параллейно, чтобы в итоге получился номинал один килоом:
Остальные радиодетали располагаются рядом, и соединяются навесным монтажом:
Правильно собранный преобразователь напряжения для люстры Чижевского, должен начать работать сразу. Перед первым запуском, высоковольтный провод бобины, следует расположить возле общего провода на небольшом расстоянии, приблизительно около 5 мм.
Если не соблюсти это расстояние, а сделать его гораздо больше, допустим 3-4 см, то может произойти пробой высоковольтной катушки, внутри самой бобины. После этого подаем питание на всю схему, соблюдая правила безопасности. Если схема не запустится, следует подобрать тиристор VS1. Так как тиристоры даже с одной партии имеют большой разброс своих характеристик, то на подбор тиристора следует обратить особое внимание.
Внимание! Будьте осторожны. Данный высоковольтный преобразователь не имеет гальванической развязки по сети. Практически все радиодетали находятся под сетевым напряжением. Чтобы себя хоть как-то обезопасить, старайтесь фазу подавать на резистор R1, а ноль на общий провод.
Для питания люстры необходимо напряжения от 25 киловольт до 30 киловольт, а если использовать в помещениях с высокими потолками, то напряжение нужно поднимать до 50 киловольт. Чтобы обеспечить такое напряжение, необходим множитель, состоящий как минимум из 6 диодов и 6 конденсаторов. Только в этом случае можно получить необходимое напряжение.
В связи с этим на ум приходит сразу использовать высоковольтный множитель, который применяется в телевизорах кинескопного типа. Я тоже долго думал, как его приспособить к люстре Чижевского. Но, к сожалению, на аквадаг кинескопа подается плюс напряжения. А чтобы нам получить отрицательные аэроионы, нам нужно подавать на люстру, именно минус высокого напряжения. А так как все высоковольтные диоды и конденсаторы залиты одним компаундом, то полярность поменять не получится. Поэтому я взял несколько умножителей напряжения с телевизора и при помощи лёгких ударов молотка попытался их разбить и извлечь конденсаторы и диоды. В некоторой степени мне это удалось. Там где вывода оторвались под корень, пришлось их подпаивать. Некоторые фрагменты компаунда пришлось обтачивать на наждаке. В качестве доноров я использовал вот такие умножители напряжения УН 8,5/25-1.2-А:
В результате у меня получился вот такой множитель. За основу был взят кусок оргстекла и при помощи проволочных хомутиков были закреплены высоковольтные диоды и конденсаторы:
Чтобы не ошибиться с полярностью высоковольтных диодов, и соединить их правильно по схеме, необходимо знать в какую сторону проводит ток каждый высоковольтный диод.
К сожалению это проверить при помощи мультиметра не получится, так как каждый диод состоит из большого количества шайб, одиночных диодов, то внутреннее сопротивление каждого диода очень высоко и мультиметр будет показывать бесконечность. Чтобы выйти из этой ситуации нужно воспользоваться мегомметром. Но прежде при помощи обычного диода, нужно определить на каких клеммах у мегомметра плюс, на каких минус. Затем прозвонить каждый высоковольтный диод и пометить на нём плюс или минус. После этого не составит труда соединить конденсаторы и диоды в одну схему, чтобы у нас получилось высокое напряжение:
Конечно, чтобы избежать всего этого геморроя, можно использовать нормальные высоковольтные диоды типа КЦ201Г–КЦ201Е или Д1008. Но, к сожалению, в моём захолустье их найти просто невозможно, а в то в советское время через интернет заказать было просто нельзя. Поэтому я решил воспользоваться этим неординарным способом добычи высоковольтных диодов и конденсаторов.
Обе собранные платы нужно разместить в каком-либо корпусе.
Люстра Чижевского своими руками
Подошло время рассказать об изготовлении самой люстры для ионизатора. Для эффективной ионизации воздуха нужно использовать именно заостренные иголочки, которые должны располагаться на некоторой плоскости. Конечно, в идеальном варианте нужно использовать как можно больше площадь излучаемой поверхности. В качестве основания для люстры можно использовать алюминиевый обруч «хула-хуп», диаметром до 1 м. Но согласитесь, иметь в квартире такую большую люстру будет нецелесообразно, да и занимать она будет очень много места. Поэтому я решил сделать по компактнее, так как главное в люстре это величина высокого напряжения, а всё-таки площадь это второстепенно. Главное соблюсти правило — наличие заостренных иголочек.
В итоге у меня получилась вот такая конструкция:
При изготовлении этой люстры Чижевского я придерживался вот этой схемы:
Основание периметра было выполнено из медной проволоки диаметром 2,4 мм. Затем были натянуты взаимно перпендикулярно проволока диаметром 1 мм. В результате получилась вот такая сетка с ячейками 35 мм. Затем в каждый узел, получившийся сетки были впаяны острые иголки длиной 45 мм. Иголки я нарубил зубилом, из мотоциклетного тросика который используется для сцепления. Конечно, можно использовать заводские иголки с колечком, но мне показалось, что они будут больно жёсткие, не такие эластичные. Так как иголки выполнены из стали, то припаять их не так просто. Чтобы пайка не вызывало трудностей, предварительно кончик каждый иголки нужно облудить при помощи паяльной кислоты, а если у вас она отсутствует, то при помощи ацетилсалициловой кислоты (аспирин):
После изготовления люстры Чижевского, настала очередь испытать её.
Для этого берём сам излучатель, подвешиваем к потолку. Я же вешаю к люстре освещения, ниже её где-то на 1 м. Чтобы изолировать излучатель, подвешивать саму люстру нужно на рыболовную леску. В центр люстры подключаем высоковольтный провод от высоковольтного преобразователя. Также, по моему мнению, следует питание на люстру подавать по следующей схеме: фазу подаём на резистор R1, a ноль на общий провод. По моему мнению, это особо важно в квартире железобетонного здания, так как арматура бетонных плит, по сути, является землёй, и излучение будет более эффективно, если ноль питания сети будет подаваться в общий провод, в общем как указано на схеме:
Затем подаём сетевое питание на высоковольтный преобразователь, и проверяем люстру в действии. При её работе не должно выделяться никаких запахов, особенно озона, а также легких газов при коронировании, который может возникнуть при плохой изоляции высоковольтных конденсаторов или диодов. Если поднести руку со стороны иголок то чувствуется лёгкий холодок уже с расстояния порядка 20 см.
Честно сказать это непередаваемое ощущение, когда ветра нет, а, кажется, что он есть. Если в квартире полностью выключить свет, то на кончике каждый иголочки видно светящуюся точку, через которую происходит разряд. Если с нижней стороны люстра поднести указатель низкого напряжения, то газоразрядная лампа, в этом указателе начинает светиться с 80 см, а если указатель подносить всё ближе и ближе, то она разгорается ярче.
Хотя напряжение на люстре достигает 30 кВт, то ток очень мал, и он не может принести вред окружающим. Чтобы нам косвенно убедиться в величине высокого напряжения, нужно поднести металлический предмет, крепко держа его в руке и оценить величину разряда. По длине дуги можно косвенно судить о величине напряжения, приняв простую формулу, что на 1 см приходится 10 киловольт напряжения, соответственно для 30 киловольт необходимо расстояние около 30 мм, что я и проделал:
Как видите напряжение пробоя не менее 25 мм, соответственно работа люстры будет эффективна.
Практика показала, что именно для этой люстры Чижевского, которую мы сделали своими руками, небольшой площади, данный высоковольтный преобразователь достаточно эффективен. Нагрев резистора R1 не такой большой, он еле тёплый. Катушка зажигания Б51- вообще холодная. Диоды и конденсаторы умножителя напряжения еле уловимо тёплые. Так как терапевтический эффект от применения люстра Чижевского наступает через 30 минут, то данный преобразователь можно использовать, не опасаясь за перегрев, и гораздо дольше.
Насколько может оказаться данное устройство полезно для здоровья, или наоборот оно навредит, может показать только время. Так что не стесняйтесь, изготавливаете люстру. Надеюсь, она добавит здоровье. Всем спасибо, что дочитали до конца, до новых встреч, всем до свидания.
ЛЮСТРА ЧИЖЕВСКОГО | МОДЕЛИСТ-КОНСТРУКТОР
Рубрики Сам себе электрик
Конечно же, все, кому доводилось бывать в лесу, да еще после грозы, ощущали на себе благотворное влияние своеобразного, исключительно свежего воздуха.
Как утверждают ученые, это во многом — результат специфического действия отрицательных аэроионов. А ведь создать их нужную концентрацию у себя дома может почти каждый, стоит только очень захотеть. И — смастерить так называемую люстру Чижевского.
«Энергетическим сердцем» предлагаемого генератора отрицательных аэроионов является высоковольтный блок питания. По сути, это — элементарный выпрямитель (на диодах VD1 — VD4), 12-вольтная катушка зажигания от мотоцикла или автомобиля (Т1), тиристор и типовой умножитель напряжения.
Как же работает такое устройство?
Положительные (после выпрямителя) импульсы тока заряжают конденсатор С2 через катушку зажигания Т1. Но параллельно выпрямителю включен тиристор VS1, управляющий электрод которого соединен со стабилитроном VD5. Поэтому как только напряжение на управляющем электроде достигает 5 В, тиристор отпирается и замыкает конденсатор С2 на катушку зажигания.
Пока тиристор находится в открытом состоянии, по цепи катушка — конденсатор С3 проходят затухающие колебания.
Получающиеся в результате трансформации (во вторичной обмотке катушки зажигания) пяти-десятикиловольтные импульсы поступают на умножитель напряжения. Нагрузкой для всего устройства служит «стекатель» зарядов, выполненный в виде «усыпанной шипами» люстры.
Несмотря на то, что тиристор VS1 замыкает «вторичную» выходную цепь мостового выпрямителя, критической ситуации для VD1— VD4 не возникает. Ведь последовательно с диодами (по «первичной» цепи) в качестве гасящего реактивного сопротивления включен конденсатор С1.
Люстра — «стекатель» зарядов может иметь несколько вариантов исполнения.
Например, как у автора — в виде проволочного кольца ø 450 мм с выходящими из центра лучами. К последним припаяны острые 10…12-мм шипы-электроды (для лучшего «стекания» зарядов, быстрого наполнения комнаты целебными отрицательными аэроионами). Люстра соединяется с «минусовым» полюсом умножителя высоковольтным проводом — через резистор 30 МОм. «Плюс» же умножителя ни с чем не соединяется.
Проверить устройство и оценить величину высоковольтного напряжения можно по искровому разряду. Возникает он, когда напряженность электрического поля между электродами становится больше предельно допустимой (для воздуха это 3 000 000 В/м), что воспринимается и на слух как характерное шипение с потрескиванием.
Иначе говоря, если при приближении электродов друг к другу на расстоянии 1 мм возникает искровой разряд или дуга, то напряжение между ними равно 3 кВ. Электрический пробой 2-мм воздушного промежутка свидетельствует о наличии между электродами разности потенциалов (напряжение пробоя) 6 кВ и т.д.
Принципиальная электрическая схема генератора отрицательных аэроионов и выполнение конструкционных сборок (а — каждого из диодов VD6…VD8, б — каждого из конденсаторов С3…С5) в цепях умножителя напряжения.Конструкция люстры — «стекателя» зарядов: 1 — кольцо-основа (из посеребренного медного провода), 2 — электрод лучеобразный (из посеребренного медного провода ø 3 мм, 16 шт.
), 3 — гнездо штеккерное, 4 — шип-электрод (из посеребренного медного провода ø 0,8 мм, 81 шт.).øПри конструировании и изготовлении «генератора аэроионов» необходимо принимать меры безопасности, предотвращающие возникновение электрических пробоев в нежелательных местах. С этой целью следует, во-первых, использовать для платы соответствующие изоляционные материалы (см. табл.), во-вторых, помещать соединительные проводники в полихлорвиниловые трубочки, корпус самого источника высокого напряжения выполнять из дерева в виде плоского ящичка (например, размером 400x250x120 мм), а идущий к люстре — «стекателю» зарядов провод снабжать добротным штеккером.
Таблица
УСТОЙЧИВОСТЬ ИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ К ПРОБОЮ
| Напряженность электрического поля при искровом пробое (МВ/м) | |
| Воздух | 3 |
| Бумага, пропитанная маслом | 10…25 |
| Гетинакс | 10…15 |
| Полихлорвинил | 32 |
| Резина | 15…20 |
| Стекло | 10…15 |
| Слюда | 50…100 |
| Фарфор | 15…20 |
| Электрокартон | 10 |
Теперь — о медицинском аспекте нашего разговора.
При нехватке отрицательных ионов во вдыхаемом воздухе начинается кислородное голодание клеток организма, что может привести к свертыванию белков, жиров и углеводов, образованию тромбов в сосудах. Больные астмой, попадая в среду с недостатком отрицательных аэроионов, начинают тотчас задыхаться, у гипертоников резко подскакивает давление, а у сердечников возникают аритмия и прочие беды. Всем этим людям способна помочь люстра Чижевского. Производя в требуемом количестве отрицательные аэроионы, она к тому же действует успокаивающе, снимает усталость.
Лечебные сеансы лучше принимать ежедневно и индивидуально, сидя на стуле; люстра — на расстоянии 100…150 мм от головы. Вся процедура занимает, как правило, не более 15 минут. При ее проведении ощущается дуновение ветерка на лице, руках, слышится легкое потрескивание, шипение электрических разрядов. Создается приятное ощущение свежести во всем теле.
А.ПАРТИН,
г.Екатеринбург
Тут можете оценить работу автора:
Таймер периодической нагрузки
Конструкция простого таймера, позволяющая включать и выключать нагрузку через заданные промежутки времени.
Время работы и время паузы не зависят друг от друга.
Разновидности таймеров
В настоящее время использование таймеров в быту стало довольно распространенным явлением. Поэтому такое устройство можно просто купить в магазине электротоваров. Чаще всего это многоканальные таймеры, позволяющие запрограммировать включение/выключение в определенное время суток, да еще и с учетом дня недели.
Но иногда требуется таймер, работающий просто по алгоритму «работа — пауза». Включить его можно просто рукой, а вот время работы и паузы можно регулировать независимо друг от друга. Одним из примеров, где может понадобиться именно это реле времени, может служить «люстра Чижевского».
Немного истории
Люстра Чижевского — прибор для насыщения воздуха отрицательными ионами кислорода. Изобретатель люстры, известный советский ученый Александр Леонидович Чижевский, начал заниматься опытами по аэроионизации воздуха еще в 1922 в одной из лабораторий Главнауки.
Но, как это часто случалось в то время, в 1942 году ученый был репрессирован и до 1950 года находился в ссылке в Караганде. Но Чижевский продолжал там свою работу: сеансы аэроионотерапии в областной Карагандинской больнице помогли многим больным в заживлении ран. В 1958 году ученый вернулся в Москву, где до последних дней жизни занимался осуществлением аэроионизации.
Помимо ранозаживления, люстра Чижевского является прекрасным профилактическим средством, предотвращающим развитие многих заболеваний, а также повышающим работоспособность, как умственную, так и физическую. В литературе было много споров о пользе или вреде люстры и даже статей под названием «Люстра Чижевского своими руками».
Люстру Чижевского рекомендуется использовать начиная с коротких сеансов, постепенно увеличивая их количество и время. Но, если люстра включена постоянно, концентрация аэроионов в воздухе может превышать оптимальную, что не совсем хорошо для здоровья. Контролировать эту концентрацию можно, просто включая и выключая прибор вручную, что, согласитесь, не очень удобно.
Упростить этот процесс поможет простейший таймер, выполненный всего на одной логической микросхеме.
Конечно, такой таймер может найти еще много применений, когда требуется периодическое включение — отключение нагрузки. На рис. 1 показана принципиальная схема таймера.
Рисунок 1. Таймер периодического включения нагрузки.
Собственно таймер в данном случае представляет собой генератор прямоугольных импульсов на элементах DD1.1…DD1.4. Рабочий цикл импульсов можно регулировать, а время импульса и время паузы задаются независимо.
Питание всего устройства осуществляется от бестрансформаторного источника питания с балластным конденсатором С1 и выпрямительным мостом VD1. Транзистор VT1 используется в качестве стабилитрона. Напряжение стабилизации при этом составляет около 10 В — микросхемы серии К561 работоспособны в диапазоне питающего напряжения 3…15 В. Поэтому для нормальной работы схемы в целом достаточно напряжения 10 В.
Включение нагрузки на симистор VS1, который, в свою очередь, включается маломощной парой симисторных оптронов U1.
1. Последний содержит встроенную схему определения перехода через ноль сетевого напряжения. Поэтому коммутационных помех в сети не будет. Именно этим обстоятельством объясняется отсутствие в схеме входного сетевого фильтра.
Для управления оптронной парой используется ключевой каскад, выполненный на транзисторе VT2. В его коллекторную цепь включены светодиод пары оптопары U1.1 и светодиод HL1, сигнализирующий о включении нагрузки. Резистор R10 ограничивает ток через светодиоды.
Схема работает следующим образом. В исходном состоянии все конденсаторы естественно разряжены. При включении питания через резисторы R3 и R4 конденсатор С3 начинает заряжаться. Пока он не заряжен, на входе элемента DD1.1 логический ноль, а на выходе, разумеется, единица. Такое состояние приводит к тому, что на выходе элемента DD1.4 также находится логическая единица, открывающая транзистор VT2, через его коллекторно-эмиттерный переход включается светодиод оптопары U1.1. Последний включает симистор VS1, подключающий нагрузку.
Светодиод HL1 также загорается, показывая, что нагрузка включена. Это положение таймера называется «Работа».
В этом положении генератора на выходе элемента DD1.2 есть напряжение логического нуля, не позволяющее зарядить конденсатор С4.
Конденсатор С3, не забываем про него, заряжается уже с момента включения питания. Когда напряжение на нем достигнет уровня логической единицы, на выходе логического элемента DD1 появится низкий уровень, а на выходе элемента DD1,3 — высокий уровень. Такое состояние схемы приводит к закрытию транзистора VT2, а, следовательно, и к отключению нагрузки.
Конденсатор С4 начнет заряжаться через элемент DD1.3 и резисторы R6…R8. При этом конденсатор С3 быстро разряжается через диод VD2, резистор R6, логический элемент DD1.2, который в это время находится в состоянии логического нуля на выходе.
При зарядке конденсатора С4 на выходе элемента DD1.2 установится уровень логической единицы. Это приведет к установке низкого уровня на выходе DD1.
3. Поэтому через элемент DD1.4 откроется транзистор VT2, будет подключена нагрузка. Также через элемент DD1.3 и резисторы R6…R8 разряжается конденсатор С4.
Кроме того, появление логической единицы на выходе элемента DD1.2 препятствует разрядке конденсатора С3 через диод VD2 и резистор R5. С зарядкой конденсатора С3 начинается новый цикл таймера.
Продолжительность времени работы и паузы устанавливается с помощью переменных резисторов R4 и R7 соответственно. При указанных на схеме значениях его можно изменить в течение 3…30 минут. При этом время паузы не зависит от времени работы, так как цепи заряда конденсаторов разные. Устройство регулировки, собранное из исправных деталей, не требует, кроме установки нужного времени работы и паузы.
Если все-таки нужно настроить, то следует помнить, что устройство не имеет гальванической развязки от сети. Поэтому для ввода в эксплуатацию лучше использовать безопасный трансформатор. При этом в качестве нагрузки можно использовать обычную осветительную лампу мощностью 25.
..100 Вт.
Несколько слов о деталях . Номиналы деталей в основном указаны на принципиальной схеме. Все постоянные резисторы типа МЛТ или импортные, скорее всего китайские, переменные СПО, СП4-1. Конденсатор С1 на рабочее переменное напряжение не менее 250В, такой обычно применяют в сетевых фильтрах, или типа К73-17 на рабочее напряжение не менее 400В. Электролитические конденсаторы С3 и С4 с малым током утечки, иначе выдержки будут нестабильны. Здесь тоже лучше подходят импортные конденсаторы, например, марки JAMICON.
Если мощность нагрузки не превышает 400Вт, симистор VS1 можно установить без радиатора.
Транзистор КТ 816Б можно заменить стабилитроном Д 815Б. При этом его катод следует соединить с плюсом конденсатора С2.
Дизайн
Устройство может быть выполнено в пластиковом корпусе подходящего размера, их сейчас в продаже предостаточно. Не следует забывать, что конструкция имеет бестрансформаторное питание, то есть находится под напряжением.
Поэтому ручки переменных резисторов тоже лучше делать из пластика.
Борис Аладышкин
Люстра Чижевского: вопросы и ответы
Размещая описание «Чижевского» в «Радио», 1997, № 1, стр. 36, 37, редакция предусмотрела, что у читателей, решивших построить эту конструкцию, могут возникнуть вопросы. Поэтому для экстренного реагирования им был предоставлен телефон редакции (207-88-18). И с тех пор звонит телефон — звонят из разных уголков России, чтобы проконсультироваться с автором (кстати, иногда проще воспользоваться другим телефоном — (095) 433-91-34).
Ниже читатели могут найти ответы на наиболее часто задаваемые вопросы.
1. В прессе мелькали публикации о якобы неэффективности «Чижевского». Как их лечить?
В «Комсомольской правде» от 20 февраля 1997 г. («Клуб потребителей» № 43) Петр Образцов опубликовал статью «Люстра Чижевского. Лекарство не вылечит, а пыль размажется по стенам», как и в «Известиях» на 1 марта 1997 года неизвестный автор ответил на телефонную читательскую записку «Не дышит «люстра» глянцем».
Всему миру известно, что Александр Леонидович Чижевский за свои гениальные открытия был оклеветан на всю жизнь. Он был арестован, но продолжал работать даже в тюрьме. Когда ему сообщили об освобождении, ученого попросили «посидеть» еще три месяца, чтобы закончить свой почти десятилетний труд. Заслуги А. Л. Чижевского перед человечеством велики. Они были официально признаны Комиссией авторитетными и опубликованы в журнале «Партийная жизнь» № 6, 1965 г.
Жаль, что авторы вышеупомянутых статей просто безграмотны в вопросах, которые они пытались «критически» осветить и при этом, вольно или невольно, опорочить имя Александра Леонидовича. Они явно никогда в руках не держали уникальную монографию Чижевского «Ионизация воздуха в народном хозяйстве» объемом 760 страниц. Иначе я бы не стал приписывать ему изобретения, перечисленные в статье «недостатки». Хотя бы потому, что в их статьях говорят о разработке, выпускаемой московским заводом «Диод», который никакого отношения к «Люстре Чижевского» не имеет, а потому и не может так называться.
Кстати, это название можно встретить в рекламных проспектах других предприятий России.
«Люстра Чижевского» (настоящая, а не подделка) — профилактическое устройство, улучшающее экологию и генерирующее необходимые для жизнедеятельности организма отрицательные ионы воздуха. В то же время «люстра» создает свежий воздух, может облегчить страдания немощного человека, а иногда даже избавить его от болезни. В упомянутой выше монографии А. Л. Чижевского подробно описано практическое воздействие прибора при туберкулезе легких, гипертонии, бронхиальной астме, ревматизме, простуде и других заболеваниях. Недаром появились рекомендации по использованию этого устройства и приняты меры по внедрению его в промышленное производство.

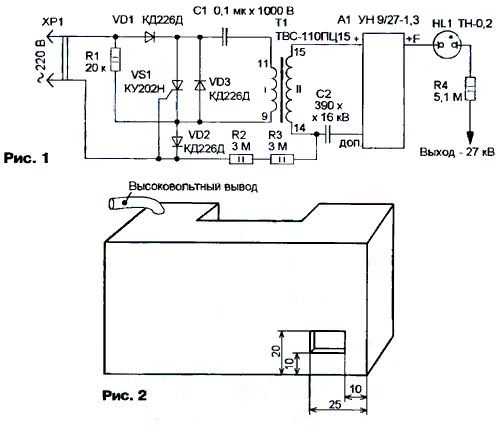

2. Какие, кроме указанных в описании, трансформаторы обратного хода можно использовать в конструкции?
В принципе любой такой трансформатор или катушка зажигания от автомобиля. Но надо учитывать, что соотношение витков первичной и вторичной обмоток разное и может случиться так, что постоянного напряжения, подаваемого на «люстру», будет недостаточно.
Решение состоит в том, чтобы увеличить количество каскадов умножителя напряжения.
3. Можно ли использовать в телевизоре множитель напряжения, скажем, УНИВЕРС 8,5/25?
Непосредственно использовать такой умножитель потому, что он предназначен для получения положительного напряжения, питающего анод кинескопа. А если множитель включить «наоборот», то можно будет получить на его выходе отрицательное напряжение. В «Радио» вы узнаете об этом.
4. Как проверить SCR и правильно его подключить?
Диапазон тока через управляющий электрод, необходимый для открытия тиристора, широк. Так что встречайте симисторы, особенно серии КУ, которые «не хотят» работать в таком исполнении. Практически определить, что SCR не сложно с авометром, работающим в режиме омметра на диапазоне «х1». К штырям катода и контрольного электрода подведены щупы омметра в одной и в другой полярности. Если разница между измеренными сопротивлениями невелика, так как сопротивление очень мало (20 Ом и меньше), то этот тринистор ставить рискованно.
Наиболее надежно работают симисторы с удельным сопротивлением 30…40 Ом в одной полярности щупов омметра и 70…100 Ом в другой.
Отличить выводы тринистора просто: корпус (резьбовая часть) анода, выше тонкий вывод катода, а ниже управляющий электрод.
5. Чем можно заменить кольцо «хула-хуп»?
Вместо кольца можно использовать ободок, изогнутый толстой (3-5 мм) медной или другой металлической проволокой. Но при соблюдении указанного на чертеже диаметра.
6. Можно ли изменить конфигурацию электроэффлювиальной люстры, сделав ее, например, квадратной или натянув сетку без прогиба на обод малого диаметра?
Все попытки отступить от конструкции, рекомендованной А. Л. Чижевским, как показано, приводят к снижению эффективности «люстры», возникновению озона и оксидов азота. Приходится избавляться от вредных химических образований снижением подачи высокого напряжения, что, в свою очередь, приводит к выработке «мертвых» аэроионов, не способных достичь легких и тем самым «зарядить» кровь.
В итоге «люстра» превращается в электрический воздухоочиститель. Более того, модифицированную конструкцию нельзя назвать «Люстрой Чижевского», поскольку ученый никогда таких конструкций не делал, не испытывал и не рекомендовал к производству.
7. Каков механизм воздействия на организм «Чижевского»?
Как считал и доказал Чижевский, строгая структура движущейся по телу крови обеспечивается за счет отрицательного заряда эритроцитов, основной функцией которых является участие в обмене. Они поглощают кислород в легких, транспортируют и отдают его клеткам, тканям, органам. Если же на молекулярный и атомарный кислород подействовать электричеством, то получится кислород, несущий отрицательный заряд. Дышите тогда свободнее, и недомогания исчезнут, потому что эритроциты застревают в легких и несут к клеткам организма необходимые для жизни отрицательно заряженные ионы кислорода.
Если посмотреть на это с точки зрения современной медицинской науки, то у всех болезней разные причины, но в целом у них есть болезнь.
Все начинается с потери отрицательного заряда у ослабленного болезнью или травмой.
Например, перелом. Нарушает не только кости, но и упорядоченную структуру жизни части тела. Начинается дистрофия — нарушение питания костного хаоса в оттоках по кровеносным сосудам. Снижает восприимчивость больных тканей к электронам. Гипоксия – кислородное голодание. Кости выделяют кальций. Освободившись от соединений, он разрушает все вокруг: коагулирует ткани кости, мышцы, кровь.
И это не тромбоз, как считают многие. Поступающие в кровь продукты свертывания расщепляют кровь на более густую и жидкую части с одновременной закупоркой сосудов тромбами. Как ни парадоксально это звучит – кровотечение из уплотнения, которое возникает в больной клетке организма, потерявшей отрицательный заряд. Дальше воздействует на все вокруг. Это так называемый тромбогеморрагический синдром (ТГС), чисто русское открытие.
Наше тело, каждая клеточка, вырабатывает при дыхании положительный заряд вреда, или, как говорил Чижевский, «мусорное ведро тела».
