Штыревой наконечник. Штыревые наконечники НШВИ: характеристики, применение и преимущества

Что такое штыревые наконечники НШВИ. Каковы их основные технические параметры. Для чего они используются. Какие преимущества дает их применение. Как правильно выбрать и установить штыревые наконечники.

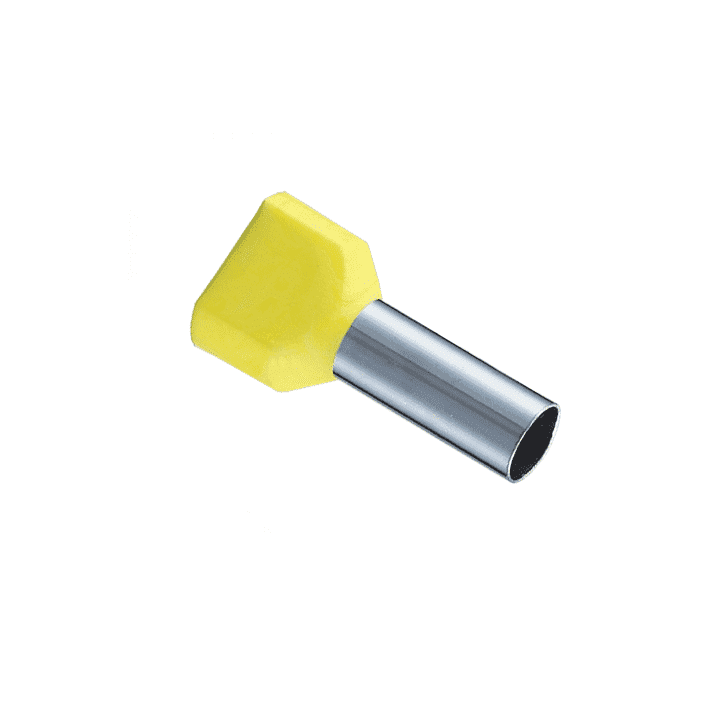

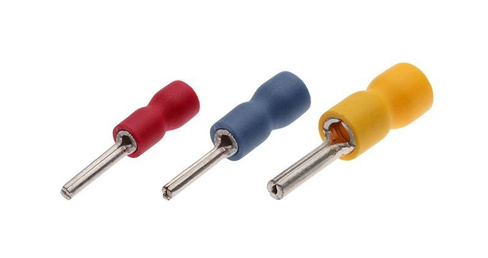

Что представляют собой штыревые наконечники НШВИ

Штыревые наконечники НШВИ (наконечники штыревые втулочные изолированные) — это специальные электротехнические изделия, предназначенные для оконцевания многопроволочных медных жил проводов и кабелей. Они обеспечивают надежное соединение проводников с клеммами различного электрооборудования.

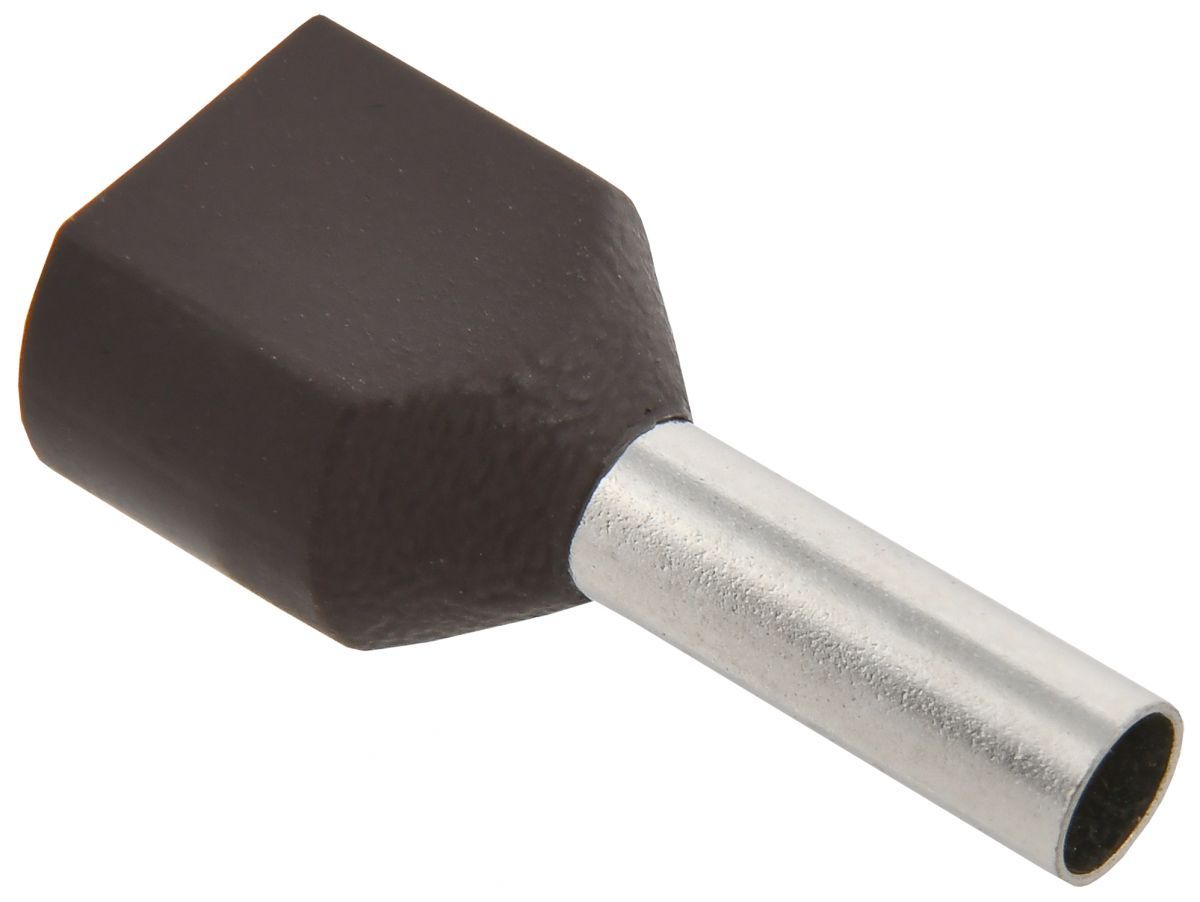

Конструктивно наконечник НШВИ состоит из металлической втулки и изолирующей оболочки. Втулка изготавливается из электротехнической меди и имеет цилиндрическую форму с одним открытым и одним закрытым торцом. Изоляция выполняется из полипропилена и покрывает часть металлической втулки, оставляя свободным участок для контакта.

Основные технические характеристики наконечников НШВИ

Рассмотрим ключевые параметры штыревых наконечников НШВИ на примере популярных моделей КВТ НШВИ 0.75-8 и КВТ НШВИ 0.5-8:


  • Сечение жилы: 0.75 мм² и 0.5 мм² соответственно
  • Длина контактной части: 8 мм
  • Материал контактной части: медь
  • Покрытие контактной части: гальваническое лужение
  • Материал изоляции: полипропилен
  • Цвет изоляции: серый для 0.75 мм², белый для 0.5 мм²
  • Температурная стойкость изоляции: 105°C
  • Рабочее напряжение: до 0.69 кВ

Области применения штыревых наконечников

Где используются штыревые наконечники НШВИ? Эти изделия находят широкое применение в различных отраслях электротехники и электроники:

  • Монтаж силовых и слаботочных электрических цепей
  • Подключение проводов к клеммным блокам, реле, автоматическим выключателям
  • Оконцевание жил в распределительных щитах и шкафах управления
  • Соединение проводников в промышленном и бытовом электрооборудовании
  • Производство электронных устройств и приборов

Преимущества использования штыревых наконечников НШВИ

Применение наконечников НШВИ дает ряд существенных преимуществ при монтаже электрических соединений:

  1. Повышение надежности контакта за счет формирования плотного и прочного соединения
  2. Защита жил от механических повреждений и окисления
  3. Увеличение площади соприкосновения токоведущих частей
  4. Снижение переходного сопротивления в месте контакта
  5. Возможность многократного подключения/отключения без ухудшения характеристик
  6. Удобство монтажа и обслуживания электрических цепей

Особенности конструкции и монтажа наконечников НШВИ

Чем отличается конструкция штыревых наконечников НШВИ? Ключевые особенности:


  • Технология Easy Entry — облегчает ввод жилы в наконечник
  • Цветовая маркировка по стандарту DIN 46228 — упрощает идентификацию сечения
  • Гальваническое лужение контактной части — защищает от коррозии
  • Высокая гибкость жилы (класс 3-6) — обеспечивает удобство монтажа

Как правильно установить наконечник НШВИ? Процесс монтажа включает следующие этапы:

  1. Зачистка изоляции провода на необходимую длину
  2. Скручивание жил провода
  3. Введение жилы в наконечник до упора
  4. Обжим наконечника специальным инструментом
  5. Визуальный контроль качества соединения

Выбор подходящего наконечника НШВИ

На что обратить внимание при выборе штыревого наконечника НШВИ? Основные критерии:

  • Сечение жилы провода — должно соответствовать параметрам наконечника
  • Длина контактной части — зависит от глубины клеммы
  • Материал и покрытие контактной части — влияют на стойкость к коррозии
  • Цвет изоляции — для удобства идентификации
  • Температурная стойкость — учитывается при работе в нагретой среде
  • Рабочее напряжение — должно соответствовать параметрам цепи

Особенности упаковки и хранения наконечников НШВИ

Как поставляются и хранятся штыревые наконечники НШВИ? Рассмотрим на примере продукции КВТ:


  • Потребительская упаковка: п/э пакет zip-lock по 100 шт.
  • Промежуточная упаковка: п/э пакет zip-lock по 500 шт.
  • Транспортная упаковка: картонная коробка по 53000-55000 шт.

Правила хранения наконечников НШВИ:

  • Хранить в сухом отапливаемом помещении
  • Избегать воздействия прямых солнечных лучей
  • Не допускать контакта с агрессивными химическими веществами
  • Срок хранения не ограничен при соблюдении условий

Размерные характеристики наконечников НШВИ

Какими габаритными размерами обладают штыревые наконечники НШВИ? Рассмотрим основные параметры на примере моделей КВТ:

  • Общая длина (L): 14-14.3 мм
  • Длина контактной части (L₁): 8 мм
  • Длина изолированной части (l): 11 мм
  • Диаметр изолированной части (D): 2.6-2.7 мм
  • Диаметр контактной части (d): 1.4-1.5 мм
  • Внутренний диаметр (d₁): 1.0-1.2 мм

Сравнение штыревых наконечников НШВИ с другими типами

Чем отличаются штыревые наконечники НШВИ от других видов наконечников? Проведем сравнение:

ПараметрНШВИКольцевыеВилочные
Форма контактной частиЦилиндрическаяКольцеваяВилочная
Способ монтажаОбжимОбжим/пайкаОбжим/пайка
Удобство подключенияВысокоеСреднееВысокое
Надежность соединенияВысокаяВысокаяСредняя

Инструменты для монтажа наконечников НШВИ

Какие инструменты используются для установки штыревых наконечников НШВИ? Основные виды:


  • Механические пресс-клещи
  • Электрогидравлические пресс-клещи
  • Шестигранные матрицы для опрессовки
  • Трапециевидные матрицы
  • Инструменты для снятия изоляции

При выборе инструмента важно учитывать сечение обрабатываемых проводов и тип наконечников.


КВТ НШВИ 0.75–8 — Наконечник штыревой втулочный изолированный, одинарный «КВТ»

  • Технические характеристики
  • Размерные характеристики
  • Логистические свойства
  • Потребительская упаковка
  • Промежуточная упаковка
  • Транспортная упаковка
Тип коннекторанаконечник втулочный
Особенности конструкцииEasy Entry
Рабочее напряжение, до (кВ)0.69
Материал жилымедь
Сечение жилы, мм²0.75
Класс гибкости жилы 3456
Покрытие контактной частигальваническое лужение
Длина контактной части, мм8
Материал контактной частимедь
Наличие изоляции
Материал изоляцииПолипропилен
Цветовой стандарт изоляцииDIN 46228
Цвет изоляциисерый
Температурная стойкость изоляции, ˚С105
Технология монтажаопрессовка
размерLL₁lDdd₁
значение (мм)14. 38112.71.51.2

Единица измеренияшт
Длина единицы товара (см)14
Ширина единицы товара (см)
3
Высота единицы товара (см)3

Количество в потребительской упаковке100
Тип потребительской упаковкип/э пакет zip-lock
Штрих-код EAN-13 потребительской упаковки
Длина потребительской упаковки, см13
Ширина потребительской упаковки, см8
Высота потребительской упаковки, см0.5
Вес брутто потребительской упаковки, кг0.01

Количество в промежуточной упаковке500
Тип промежуточной упаковкип/э пакет zip-lock
Штрих-код EAN-13 промежуточной упаковки
Длина промежуточной упаковки, см17
Ширина промежуточной упаковки, см12
Высота промежуточной упаковки, см3
Вес брутто промежуточной упаковки, кг0. 04
Объём промежуточной упаковки, куб.м0.000612

Количество в транспортной упаковке53000
Тип транспортной упаковкикартонная коробка
Штрих-код ITF-14 транспортной упаковки
Длина транспортной упаковки, см41
Ширина транспортной упаковки, см32
Высота транспортной упаковки, см21
Вес брутто транспортной упаковки, кг7.2
Объём транспортной упаковки, куб.м0.027552

КВТ НШВИ 0.5–8 — Наконечник штыревой втулочный изолированный, одинарный «КВТ»

  • Технические характеристики
  • Размерные характеристики
  • Логистические свойства
  • Потребительская упаковка
  • Промежуточная упаковка
  • Транспортная упаковка
Тип коннекторанаконечник втулочный
Особенности конструкцииEasy Entry
Рабочее напряжение, до (кВ)0. 69
Материал жилымедь
Сечение жилы, мм²0.5
Класс гибкости жилы 3456
Покрытие контактной частигальваническое лужение
Длина контактной части, мм8
Материал контактной частимедь
Наличие изоляции
Материал изоляцииПолипропилен
Цветовой стандарт изоляцииDIN 46228
Цвет изоляциибелый
Температурная стойкость изоляции, ˚С105
Технология монтажаопрессовка
размерLL₁lDdd₁
значение (мм)148112.61.41

Единица измеренияшт
Длина единицы товара (см)14
Ширина единицы товара (см)3
Высота единицы товара (см)3

Количество в потребительской упаковке100
Тип потребительской упаковкип/э пакет zip-lock
Штрих-код EAN-13 потребительской упаковки
Длина потребительской упаковки, см13
Ширина потребительской упаковки, см8
Высота потребительской упаковки, см0. 5
Вес брутто потребительской упаковки, кг0.01

Количество в промежуточной упаковке500
Тип промежуточной упаковкип/э пакет zip-lock
Штрих-код EAN-13 промежуточной упаковки
Длина промежуточной упаковки, см17
Ширина промежуточной упаковки, см12
Высота промежуточной упаковки, см3
Вес брутто промежуточной упаковки, кг0.03
Объём промежуточной упаковки, куб.м0.000612

Количество в транспортной упаковке55000
Тип транспортной упаковкикартонная коробка
Штрих-код ITF-14 транспортной упаковки
Длина транспортной упаковки, см41
Ширина транспортной упаковки, см32
Высота транспортной упаковки, см21
Вес брутто транспортной упаковки, кг6. 7
Объём транспортной упаковки, куб.м0.027552
