Виды магнитных сепараторов: классификация, применение
Виды магнитных сепараторов
Компания ЭРГА выпускает более 40 моделей магнитных сепараторов, для классификации которых можно использовать следующие параметры:
>> В зависимости от конструкции
>> В зависимости от характера среды разделения
>> В зависимости от типа магнитной системы
>> В зависимости от индукции магнитного поля
>> В зависимости от вида очистки рабочей поверхности от магнитной фракции
>> В зависимости от цели сепарации
В зависимости от конструкции:
1. Стержневые магнитные сепараторы
Основной рабочий орган такого сепаратора — магнитные стержни, состоящие из магнитных дисков и концентраторов-проставок. Стержневые сепараторы применяются для удаления из материалов мелкого металлического натира, случайных примесей.
#ЭРГА АСМК
2. Пластинчатые магнитные сепараторы
В основе данного сепаратора — магнитная система в виде пластины, защищенная кожухом. Пластинчатые сепараторы устанавливаются в трубопроводах и самотеках с целью извлечения случайных крупных и средних металлических включений.
#ЭРГА ПСМ-А #ЭРГА ПСМ
3. Подвесные железоотделители
Сепараторы данного типа устанавливаются над конвейерной лентой с целью извлечения из транспортируемого потока крупных магнитных примесей. Железоотделители состоят из дальнодействующей магнитной системы в виде блока, защитного кожуха и системы очистки – автоматической или механической.
#ЭРГА ПСМ-4 #ЭРГА СМПР #ЭРГА СМПА
4. Барабанные магнитные сепараторы
Состоят из магнитного сектора и вращающегося вокруг него барабана-обечайки.
#ЭРГА СМБМ #ЭРГА БСМ #ЭРГА МБС #ЭРГА МБС-Р
5. Валковые магнитные сепараторы
В составе сепараторов валки диаметром до 320 мм с установленной высокоиндуктивной магнитной системой. Применяются для извлечения слабомагнитных минералов и примесей.
#ЭРГА ПВМ #ЭРГА СМВИ
В зависимости от характера среды разделения:
1. Сухие магнитные сепараторы (воздушная среда)
#ЭРГА БСМ #ЭРГА СМВИ
Применяются для разделения сыпучих материалов по магнитным свойствам влажностью до 5%.
2. Мокрые магнитные сепараторы (водная среда)
#ЭРГА СМТП #ЭРГА МБС #ЭРГА ПВМ
Сепарация по магнитным свойствам жидких текучих материалов, пульпы с содержанием твердого до 45%.
В зависимости от типа магнитной системы:
1. Сепараторы с открытой магнитной системой и магнитным перемешиванием
В сепараторах с таким видом магнитной системы магнитные силовые линии замыкаются через воздух (для сухих сепараторов) или жидкость-воду (для мокрых сепараторов), полярность полюсов изменяется по ходу движения продукта, тем самым достигается перемешивание магнитного материала и освобождение от немагнитных частиц.
Рис.1 Открытая магнитная система
Рис.2 Система с магнитным перемешиванием
Применяются для получения магнитной фракции с минимальным содержанием немагнитного материла, то есть, когда имеются повышенные требования к качеству магнитной фракции (получение магнетитового концентра, товарного лома черных металлов и др.) или потерям ценного немагнитного продукта (доводка золото- алмазосодержащих руд, переработка цветного лома). Термин «открытая магнитная система» не означает, что постоянные магниты открыты и имеют непосредственный контакт с сепарируемым продуктом.
#ЭРГА В-БСМ #ЭРГА БСМ
2. Сепараторы с открытой магнитной системой без магнитного перемешивания
Полярность полюсов не изменяется по ходу движения продукта, тем самым достигается максимальное удержание магнитного материала на рабочей поверхности.
Рис.3 Система без магнитного перемешивания
Применяются для максимального извлечения магнитной фракции в случаях, когда магнитная фракция является вредной примесью (удаление металла из пищевых продуктов и ингредиентов) или имеет слабомагнитные свойства (нержавеющая и марганцовистая сталь, окисленная железная, марганцевая, хромовая руда, ферошлаки).
#ЭРГА СМБМ #ЭРГА СМВИ
3. Сепараторы с замкнутой магнитной системой
В замкнутых магнитных системах магнитное поле образуется в пространстве между противопоставленными полюсами различной формы.
Рис.4 Замкнутая магнитная система
Системы используются для получения высокой индукции магнитного поля в рабочей зоне (более 1 Тл) и извлечения слабомагнитных материалов и минералов (ильменит, колумбит, хромит, вольфрамит).
#ЭРГА ПВМ
4. Сепараторы с бегущим магнитным полем
Система с быстро вращающимся магнитным полем применяется в вихретоковых сепараторах для наведения ЭДС на токопроводящий продукт и разделения материала по электропроводности (сепарация шлака цветных металлов, переработка ТБО и шлаков поле сжигания ТКО и др.).
#ЭРГА СМВТ
В зависимости от индукции магнитного поля:
1. Сепараторы с низкой интенсивностью магнитного поля
Индукция на рабочей поверхности сепаратора от 50 до 300 мТл. Применяется в оборудовании для извлечения крупных включений, обладающих ферромагнитными свойствами, в процессе железоотделения а также для получения железорудных концентратов при обогащении магнетитовых руд, металлоконцентратов при переработке шлаков черных металлов, металлолома.
#ЭРГА МБС #ЭРГА СМБМ #ЭРГА СМПА #ЭРГА ПСМ
2. Сепараторы со средней интенсивностью магнитного поля
Индукция на рабочей поверхности сепаратора от 300 до 900 мТл. Применяется в оборудовании для извлечения мелких магнитных примесей (к примеру, металлического натира), при высоких требованиях по очистке (пищевая промышленность), для удаления среднемагнитных включений (окалина, чугун) или минералов (мартит, ферберит, вольфрамит, гюбнерит).
#ЭРГА СМР #ЭРГА БСМ #ЭРГА МБС-ВИ
3. Сепараторы с высокой интенсивностью магнитного поля
Индукция на рабочей поверхности сепаратора от 900 до 1500 мТл. Извлечение слабомагнитных примесей (нержавеющая сталь) и минералов при обогащении кварцевого песка, марганцевых, хромовых, титан-циркониевых и других руд.
#ЭРГА СМВИ #ЭРГА ПВМ
В зависимости от вида очистки рабочей поверхности от магнитной фракции:
1.
Магнитные примеси удаляются с рабочей поверхности вручную.
#ЭРГА СМР #ЭРГА ПСМ #ЭРГА СМ-1
2. Сепараторы с механической очисткой
Магнитные сепараторы очищаются оператором с помощью механизма очистки.
#ЭРГА СМ-2 #МагнитныйПодборщик
3. Сепараторы с автоматической очисткой
Удаление магнитных примесей происходит без участия оператора, автоматически непрерывно или с заданной периодичностью.
#ЭРГА АСМК #ЭРГА ПСМ-А #ЭРГА МБС #ЭРГА БСМ
В зависимости от цели сепарации:
1. Сепараторы для железоотделения с целью защиты измельчающего, мелющего и другого оборудования
Широкий класс магнитных сепараторов, применяемых для удаления крупного техногенного железа (осколки шаров, металлические детали оборудования) из потока материала.
#ЭРГА СМПР #ЭРГА СМПА #ЭРГА ПСМ-4 #ЭРГА СМБ #ЭРГА УМС #МагнитныйПодборщик
2. Сепараторы для получения ценной магнитной фракции
Результатом сепарации данного типа оборудования является магнитная фракция с высоким содержанием железа (переработка шлаков, лома), магнетита (обогащение железных руд), ферросилиция (регенерация утяжелителя) или другого полезного магнитного материала. Полученная фракция имеет промышленное назначение и повышенную стоимость по сравнению с исходным продуктом.
#ЭРГА БСМ #ЭРГА МБС #ЭРГА МБС-Р
3. Сепараторы для удаления вредных магнитных примесей
В пищевой, огнеупорной, стекольной отраслях техногенное или природное железо является вредной примесью, содержание которой нормируется ГОСТом. К примеру, для пшеничной муки содержание металломагнитной примеси размером более 0,3 мм и весом более 0,4 мг не должно превышать 3 мг в 1 кг продукта.
#ЭРГА СМР #ЭРГА СМВИ #ЭРГА ПСМ
Магнитное поле и его проявление
С проявлением магнитного поля человек познакомился, наблюдая способность некоторых встречающихся в природе железных руд притягивать стальные предметы.
Куски такой руды называют естественными магнитами. Если этим магнитом потереть полоску стали, то она тоже приобретет магнитные свойства и станет искусственным магнитом.
Магнитные свойства объясняются наличием около естественных или искусственных магнитов магнитного поля. Такое же поле обнаруживается и около проводников с электрическим током.

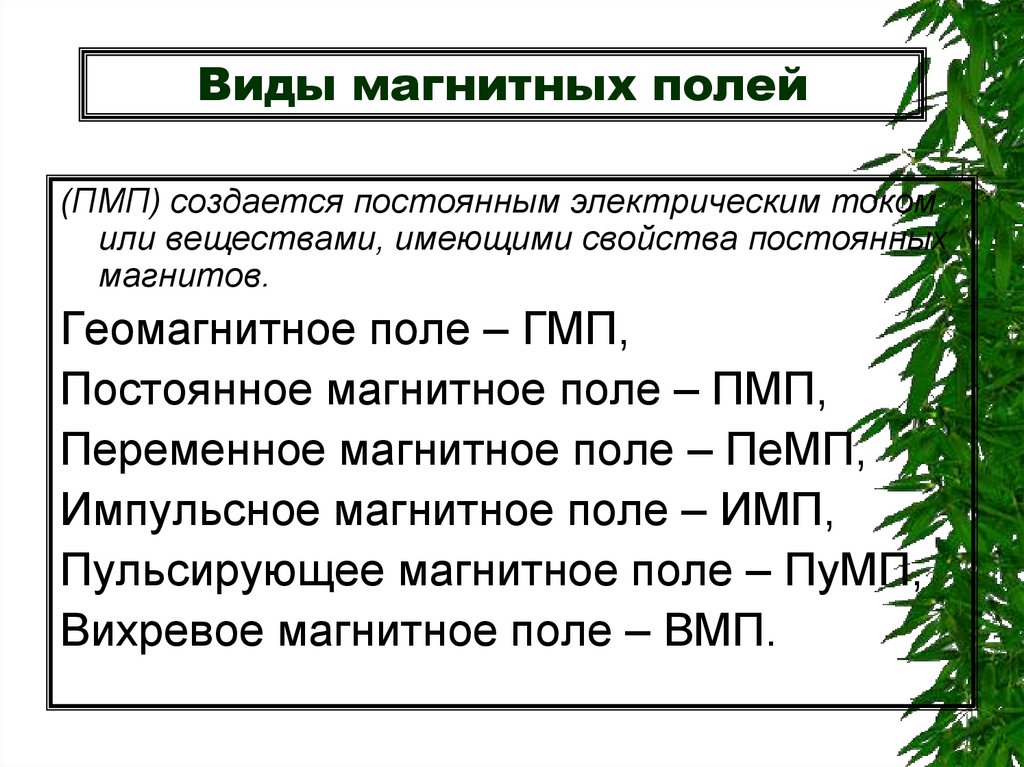

Магнитным полем называется особый физический процесс, характеризующийся следующими проявлениями: а) магнитная стрелка стремится установиться в определенном направлении; б) на проводник с током, внесенный в это пространство, действует механическая сила; в) в проводниках, движущихся в пределах этого пространства, возникает э. д. с.
Опытами установлено, что невозможно существование электрического тока без магнитного поля.
Магнитное поле, так же как и электрическое, является неотъемлемым свойством движущихся электрических зарядов.
Во всяких телах имеются элементарные заряды (протоны и электроны). Электроны, вращаясь, образуют элементарные электрические токи, обусловливающие возникновение магнитных полей. Во всех телах, кроме магнитов, пути этих токов беспорядочны, и поля взаимно нейтрализуются.

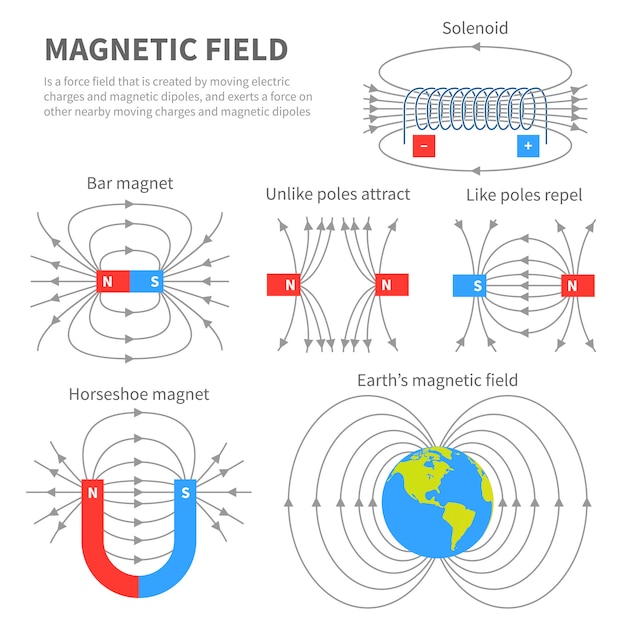

Рис. 1. Магнитное поле постоянного магнита и магнитное поле катушки с током
В постоянных магнитах электроны вращаются так, что действие этих полей направлено в одну сторону и их сумма составляет поле намагниченного тела — магнита.

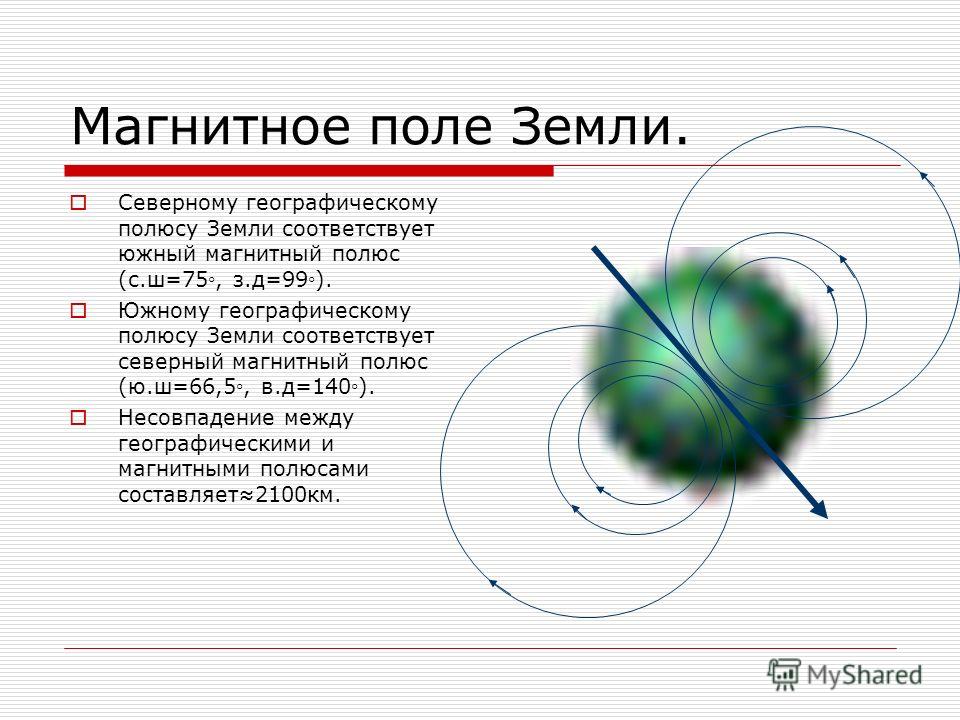

Свободно подвешенная магнитная стрелка устанавливается всегда так, что один конец ее указывает на север. Этот конец был назван северным полюсом магнита, а другой — южным.
За направление магнитного поля в рассматриваемой точке пространства приняли направление, в котором свободно подвешенная магнитная стрелка устанавливается северным полюсом.
Опытами установлено, что разноименные полюсы магнитов притягиваются друг к другу, а одноименные взаимно отталкиваются.
Магнит, разделенный на любое число частей, остается магнитом. Электроны сохраняют направление вращения, следовательно, сохраняется направление сил полей и сохраняется ориентация полюсов внутри тела.
Магнитное поле весьма наглядно может быть изображено при помощи магнитных силовых линий. Магнитные линии на чертеже поля проводят так, что направление касательной к каждой точке магнитной линии совпадает с направлением поля. На рис. 1 изображено магнитное поле постоянного магнита и магнитное поле катушки с током.

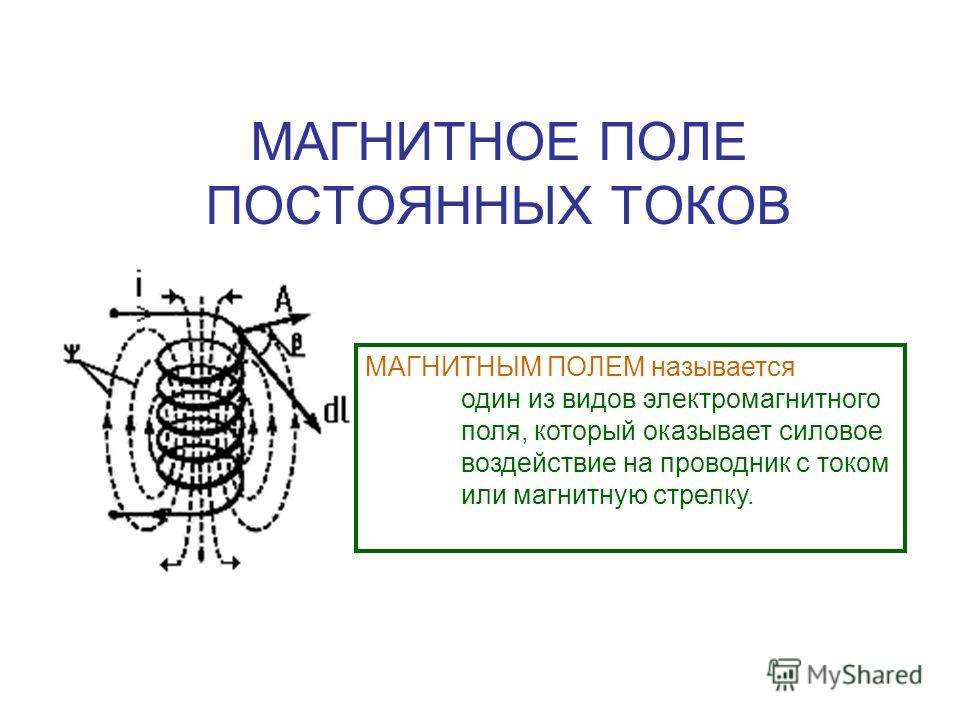

Магнитное поле катушки с током аналогично полю постоянного магнита, поэтому такая катушка с током (соленоид) имеет все свойства магнита.
Свободно подвешенная катушка устанавливается в пространстве, как магнитная стрелка: северным полюсом на север. Магнитные полюсы катушек с током взаимодействуют между собой и с полюсами магнитов согласно закону взаимодействия полюсов: одноименные полюсы отталкиваются, разноименные притягиваются.
Рис. 2. Магнитное поле, создаваемое током в прямолинейном проводнике АВ
Если к соленоиду поднести стальной брусок, он будет втягиваться внутрь соленоида до тех пор, пока его средняя линия не совпадет со средней линией соленоида.
Стальной сердечник с надетой на него катушкой называется электромагнитом.
Электромагниты широко применяются в технике, особенно в электроизмерительных приборах и различного рода защитных аппаратах (реле, автоматических выключателях и т. д.).
Магнитное поле, создаваемое током в прямолинейном проводнике АВ, представлено на рис. 2. Направление магнитного поля тока определяется по правилу буравчика: если поступательное движение буравчика совпадает с направлением тока, то направление вращения рукоятки буравчика совпадает с направлением магнитных линий поля этого тока.
Пользуясь правилом буравчика, можно определить направление магнитных линий около одного витка проводника с током. Поле около одного витка проводника с током представлено на рис.
3.
Рис. 3. Поле около одного витка проводника с током
Рассматривая любые магнитные поля, мы видим, что магнитные линии всегда замкнуты и не имеют ни начала, ни конца.
На практике энергию магнитного и электрического поля очень часто используют в различного рода преобразователях для получения механической энергии. Например, магнитострикционные преобразователи способны получать механическую ультразвуковую энергию из магнитного поля. За счёт этого с помощью таких преобразователей можно осуществлять ультразвуковую резку разных материалов, а также обрабатывать и упрочнять поверхности металлических деталей и сварных конструкций.
