Какие технические характеристики имеют штыревые наконечники КВТ. Как правильно выбрать изолированный втулочный наконечник. На что обратить внимание при монтаже штыревых наконечников. Какие преимущества дает использование наконечников с технологией Easy Entry.
Основные характеристики штыревых наконечников КВТ
Штыревые наконечники КВТ серии НШВИ представляют собой изолированные втулочные наконечники для оконцевания многопроволочных жил проводов и кабелей. Рассмотрим ключевые характеристики этих изделий:
- Тип: наконечник втулочный одинарный
- Материал жилы: медь
- Покрытие контактной части: гальваническое лужение
- Материал изоляции: полипропилен
- Цветовой стандарт изоляции: DIN 46228
- Технология монтажа: опрессовка
- Температурная стойкость изоляции: 105°C
- Рабочее напряжение: до 690 В
Наконечники КВТ НШВИ выпускаются для различных сечений проводов. Например, модель НШВИ 1.5-8 предназначена для жил сечением 1,5 мм², а НШВИ 2.5-8 — для сечения 2,5 мм².
Конструктивные особенности втулочных наконечников КВТ
Наконечники КВТ серии НШВИ имеют ряд конструктивных особенностей, обеспечивающих их надежность и удобство монтажа:
- Технология Easy Entry — облегчает ввод проводника в наконечник
- Медная луженая контактная часть — обеспечивает низкое контактное сопротивление
- Изолирующая манжета из полипропилена — защищает соединение
- Цветовая маркировка по стандарту DIN 46228 — упрощает идентификацию
Как технология Easy Entry упрощает монтаж наконечников? Она предусматривает специальную форму входной части втулки, которая позволяет легко вводить даже распушенные многопроволочные жилы без повреждения отдельных проволок.
Размерные характеристики наконечников НШВИ
Размеры наконечников КВТ НШВИ строго регламентированы и соответствуют стандартам. Рассмотрим основные размерные параметры на примере моделей НШВИ 1.5-8 и НШВИ 2.5-8:
| Параметр | НШВИ 1.5-8 | НШВИ 2.5-8 |
|---|---|---|
| Общая длина L, мм | 14,3 | 15,4 |
| Длина контактной части L₁, мм | 8 | 8 |
| Диаметр изолирующей манжеты D, мм | 3,6 | 4,3 |
| Диаметр контактной части d, мм | 2 | 2,6 |
Почему важно соблюдение этих размеров? Точное соответствие стандартам обеспечивает совместимость наконечников с клеммными блоками и инструментом для опрессовки, гарантируя качественный монтаж.

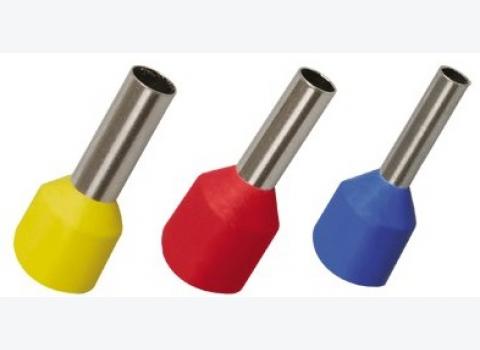

Цветовая маркировка изолированных наконечников КВТ
Цветовая маркировка изолирующих манжет наконечников КВТ НШВИ соответствует стандарту DIN 46228. Она позволяет быстро определить сечение жилы, для которого предназначен наконечник:
- Серый — 0,5 мм²
- Красный — 0,75 мм²
- Белый — 1,0 мм²
- Черный — 1,5 мм²
- Синий — 2,5 мм²
- Серый — 4,0 мм²
- Желтый — 6,0 мм²
Как цветовая маркировка помогает при монтаже? Она позволяет визуально контролировать правильность выбора наконечника для конкретного провода, снижая вероятность ошибок при оконцевании.
Технология монтажа штыревых наконечников КВТ
Монтаж наконечников КВТ НШВИ производится методом опрессовки с помощью специального инструмента. Процесс включает следующие этапы:
- Зачистка изоляции провода на длину, соответствующую глубине захода жилы в наконечник
- Скручивание проволок жилы для придания ей компактности
- Введение жилы в наконечник до упора
- Опрессовка наконечника с помощью пресс-клещей с подходящим профилем матриц
- Визуальный контроль качества опрессовки
Какие требования предъявляются к качеству опрессовки? Наконечник должен быть обжат равномерно по всей длине контактной части, без трещин и деформаций. Изолирующая манжета не должна иметь повреждений.
Область применения штыревых наконечников КВТ
Наконечники КВТ серии НШВИ широко применяются в различных отраслях для оконцевания гибких многопроволочных медных жил:
- Электромонтажные работы в жилых и коммерческих зданиях
- Производство электрощитового оборудования
- Сборка систем автоматизации и управления
- Приборостроение
- Автомобильная электропроводка
- Бытовая техника
Почему штыревые наконечники так востребованы? Они обеспечивают надежное соединение многопроволочных жил с клеммами устройств, предотвращая распушение проводов и окисление контактов.
Преимущества использования наконечников КВТ НШВИ
Применение изолированных втулочных наконечников КВТ НШВИ дает ряд существенных преимуществ:
- Повышение надежности электрических соединений
- Защита жил от окисления и механических повреждений
- Увеличение площади контакта и снижение переходного сопротивления
- Предотвращение короткого замыкания между соседними проводниками
- Упрощение процесса подключения проводов к клеммам
- Возможность многократного подключения/отключения без повреждения жилы
Как использование наконечников влияет на долговечность электрических соединений? Правильно смонтированные наконечники защищают провода от истирания и окисления, сохраняя низкое контактное сопротивление в течение длительного времени.

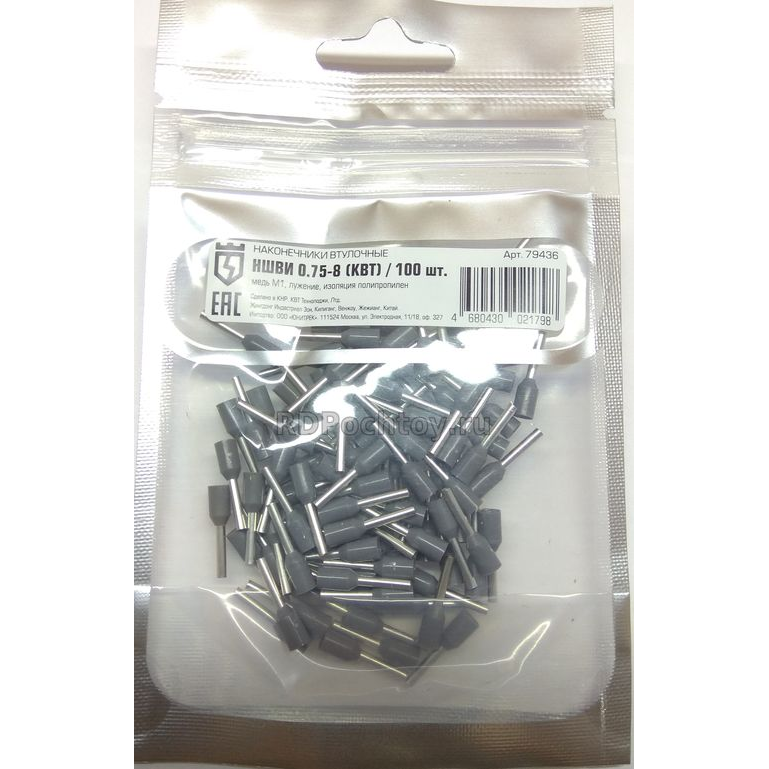

Логистические характеристики наконечников КВТ НШВИ
Наконечники КВТ НШВИ поставляются в удобной упаковке, обеспечивающей их сохранность при транспортировке и хранении:
- Потребительская упаковка: полиэтиленовый пакет с замком zip-lock, 100 шт.
- Промежуточная упаковка: полиэтиленовый пакет с замком zip-lock, 500 шт.
- Транспортная упаковка: картонная коробка, 30000-40000 шт.
Вес и габариты упаковок:
- Потребительская: 10 г, 13x8x2 см
- Промежуточная: 60 г, 15x15x3 см
- Транспортная: 6,2-6,5 кг, 41x32x21 см
Как организована маркировка упаковки наконечников? Каждая упаковка имеет этикетку с указанием типа, размера и количества наконечников, а также штрих-код для автоматизации учета.
Сравнение наконечников КВТ НШВИ с аналогами
Наконечники КВТ НШВИ имеют ряд преимуществ по сравнению с аналогичными изделиями других производителей:
| Характеристика | КВТ НШВИ | Аналоги |
|---|---|---|
| Технология Easy Entry | Есть | Не у всех |
| Качество лужения | Высокое | Варьируется |
| Стойкость изоляции | 105°C | 80-105°C |
| Цветовая маркировка | По DIN 46228 | Может отличаться |
Какие факторы следует учитывать при выборе наконечников? Важно обращать внимание на качество материалов, точность изготовления, наличие технологии Easy Entry и соответствие цветовой маркировки стандартам.
Рекомендации по выбору штыревых наконечников
При выборе штыревых наконечников КВТ НШВИ следует учитывать следующие факторы:
- Сечение жилы провода — должно точно соответствовать маркировке наконечника
- Длина контактной части — зависит от глубины клеммы, в которую будет устанавливаться наконечник
- Материал и покрытие — для большинства применений оптимальны медные луженые наконечники
- Цвет изоляции — должен соответствовать стандарту DIN 46228 для удобства идентификации
- Температурная стойкость изоляции — выбирается с учетом условий эксплуатации
КВТ НШВИ 1.5–8 — Наконечник штыревой втулочный изолированный, одинарный «КВТ»
- Технические характеристики
- Размерные характеристики
- Логистические свойства
- Потребительская упаковка
- Промежуточная упаковка
- Транспортная упаковка
| Тип коннектора | наконечник втулочный |
| Особенности конструкции | Easy Entry |
| Рабочее напряжение, до (кВ) | 0.69 |
| Материал жилы | медь |
| Сечение жилы, мм² | 1.5 |
| Класс гибкости жилы | 3456 |
| Покрытие контактной части | гальваническое лужение |
| Длина контактной части, мм | 8 |
| Материал контактной части | медь |
| Наличие изоляции | |
| Материал изоляции | Полипропилен |
| Цветовой стандарт изоляции | DIN 46228 |
| Цвет изоляции | черный |
| Температурная стойкость изоляции, ˚С | 105 |
| Технология монтажа | опрессовка |
| размер | L | L₁ | l | D | d | d₁ |
|---|---|---|---|---|---|---|
| значение (мм) | 14. 3 | 8 | 11 | 3.6 | 2 | 1.6 |
| Единица измерения | шт |
| Вес нетто единицы товара, кг | 0.0001 |
| Длина единицы товара (см) | 14 |
| Ширина единицы товара (см) | 5 |
| Высота единицы товара (см) | 5 |
| Количество в потребительской упаковке | 100 |
| Тип потребительской упаковки | п/э пакет zip-lock |
| Штрих-код EAN-13 потребительской упаковки | |
| Длина потребительской упаковки, см | 13 |
| Ширина потребительской упаковки, см | 8 |
| Высота потребительской упаковки, см | 2 |
| Вес брутто потребительской упаковки, кг | 0.01 |
| Количество в промежуточной упаковке | 500 |
| Тип промежуточной упаковки | п/э пакет zip-lock |
| Штрих-код EAN-13 промежуточной упаковки | |
| Длина промежуточной упаковки, см | 17 |
| Ширина промежуточной упаковки, см | 15 |
| Высота промежуточной упаковки, см | 2 |
| Вес брутто промежуточной упаковки, кг | 0. 06 |
| Объём промежуточной упаковки, куб.м | 0.00051 |
| Количество в транспортной упаковке | 40000 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 транспортной упаковки | |
| Длина транспортной упаковки, см | 41 |
| Ширина транспортной упаковки, см | 32 |
| Высота транспортной упаковки, см | 21 |
| Вес брутто транспортной упаковки, кг | 6.5 |
| Объём транспортной упаковки, куб.м | 0.027552 |

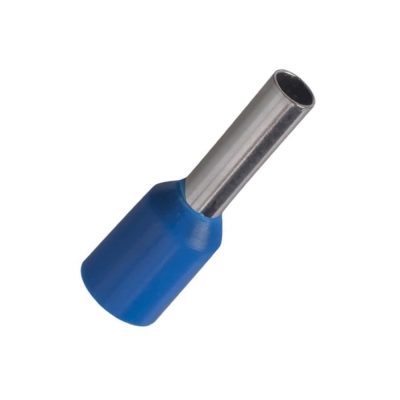

КВТ НШВИ 2.5–8 — Наконечник штыревой втулочный изолированный, одинарный «КВТ»
- Технические характеристики
- Размерные характеристики
- Логистические свойства
- Потребительская упаковка
- Промежуточная упаковка
- Транспортная упаковка
| Тип коннектора | наконечник втулочный |
| Особенности конструкции | Easy Entry |
| Рабочее напряжение, до (кВ) | 0. 69 |
| Материал жилы | медь |
| Сечение жилы, мм² | 2.5 |
| Класс гибкости жилы | 3456 |
| Покрытие контактной части | гальваническое лужение |
| Длина контактной части, мм | 8 |
| Материал контактной части | медь |
| Наличие изоляции | |
| Материал изоляции | Полипропилен |
| Цветовой стандарт изоляции | DIN 46228 |
| Цвет изоляции | синий |
| Температурная стойкость изоляции, ˚С | 105 |
| Технология монтажа | опрессовка |
| размер | L | L₁ | l | D | d | d₁ |
|---|---|---|---|---|---|---|
| значение (мм) | 15.4 | 8 | 11 | 4.3 | 2.6 | 2.3 |
| Единица измерения | шт |
| Вес нетто единицы товара, кг | 0. 00014 |
| Длина единицы товара (см) | 15.4 |
| Ширина единицы товара (см) | 5 |
| Высота единицы товара (см) | 5 |
| Количество в потребительской упаковке | 100 |
| Тип потребительской упаковки | п/э пакет zip-lock |
| Штрих-код EAN-13 потребительской упаковки | |
| Длина потребительской упаковки, см | 12 |
| Ширина потребительской упаковки, см | 8 |
| Высота потребительской упаковки, см | 2 |
| Вес брутто потребительской упаковки, кг | 0.01 |
| Количество в промежуточной упаковке | 500 |
| Тип промежуточной упаковки | п/э пакет zip-lock |
| Штрих-код EAN-13 промежуточной упаковки | |
| Длина промежуточной упаковки, см | 15 |
| Ширина промежуточной упаковки, см | 15 |
| Высота промежуточной упаковки, см | 3 |
| Вес брутто промежуточной упаковки, кг | 0. 06 |
| Объём промежуточной упаковки, куб.м | 0.000675 |
| Количество в транспортной упаковке | 30000 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 транспортной упаковки | |
| Длина транспортной упаковки, см | 41 |
| Ширина транспортной упаковки, см | 32 |
| Высота транспортной упаковки, см | 21 |
| Вес брутто транспортной упаковки, кг | 6.2 |
| Объём транспортной упаковки, куб.м | 0.027552 |
