Как правильно закрепить перфорированный лоток на потолке. Какие существуют варианты крепежа лотков к потолочным перекрытиям. Какие инструменты и материалы понадобятся для монтажа кабельных лотков на потолке. Какой способ крепления выбрать в зависимости от типа потолка и нагрузки.
Основные способы крепления перфорированных лотков к потолку
При монтаже кабельных трасс часто возникает необходимость крепления перфорированных лотков к потолочным перекрытиям. Существует несколько популярных вариантов такого крепежа:
- На кронштейнах и стойках
- С помощью шпилек
- На С-образных подвесах
- С использованием перфорированной ленты
- Крепление к профнастилу
Выбор конкретного способа зависит от типа потолочного перекрытия, веса кабельной трассы и других факторов. Рассмотрим подробнее основные варианты монтажа.
Крепление лотков с помощью кронштейнов и стоек
Один из самых надежных способов — использование специальных потолочных кронштейнов и стоек. Порядок монтажа следующий:
- К потолку крепятся вертикальные стойки с помощью анкерных болтов
- На стойки устанавливаются горизонтальные кронштейны
- Лотки укладываются на кронштейны и фиксируются
Преимущества данного способа:
- Высокая несущая способность конструкции
- Возможность создания многоярусных трасс
- Простота монтажа и демонтажа
Недостатком является относительно высокая стоимость комплектующих. Но для тяжелых кабельных трасс это оптимальный вариант.
Монтаж лотков на шпильках
Довольно популярный способ крепления перфорированных лотков — использование резьбовых шпилек:
- В потолке сверлятся отверстия под анкеры
- Устанавливаются анкеры и вкручиваются шпильки
- На шпильки надеваются кронштейны для лотков
- Лотки укладываются на кронштейны и фиксируются
Достоинства крепления на шпильках:
- Низкая стоимость монтажа
- Возможность точной регулировки высоты подвеса
- Подходит для легких и средних нагрузок
Основной недостаток — ограниченная несущая способность. Для тяжелых трасс лучше использовать кронштейны и стойки.
Использование С-образных подвесов
С-образные подвесы — еще один удобный вариант крепления перфорированных лотков к потолку:
- К потолку крепятся анкерные болты
- На болты надеваются С-образные подвесы
- Лотки укладываются в подвесы и фиксируются болтами
Преимущества С-образных подвесов:
- Быстрый и простой монтаж
- Надежная фиксация лотков
- Возможность создания многоярусных трасс
Недостатком является меньшая несущая способность по сравнению с креплением на стойках. Подходит для легких и средних нагрузок.
Монтаж с использованием перфоленты
Самый простой и дешевый способ — крепление лотков на перфорированной металлической ленте:
- Лента крепится к потолку анкерами
- Лотки подвешиваются на ленту с помощью болтов
Достоинства крепления на перфоленте:
- Минимальная стоимость монтажа
- Простота и скорость установки
- Возможность быстрой перестановки лотков
Главный недостаток — низкая несущая способность. Подходит только для легких кабельных трасс небольшой протяженности.
Крепление лотков к профнастилу
Если потолок выполнен из профилированного листа, для монтажа лотков используются специальные кронштейны:
- В профнастиле просверливаются отверстия
- Устанавливаются кронштейны с пластиной
- К кронштейнам крепятся лотки
Преимущества данного способа:
- Высокая надежность крепления
- Отсутствие повреждений кровли
- Простой монтаж без специнструмента
Недостаток — ограниченная несущая способность самого профлиста. Подходит для легких и средних нагрузок.
Какой вариант крепления выбрать
При выборе оптимального способа крепления перфорированных лотков к потолку следует учитывать следующие факторы:
- Материал и тип потолочного перекрытия
- Вес кабельной трассы и предполагаемые нагрузки
- Особенности помещения и требования к эстетике
- Бюджет на монтажные работы
Для тяжелых нагрузок лучше использовать стойки с кронштейнами. Для средних — шпильки или С-образные подвесы. Легкие трассы можно крепить на перфоленте.
В любом случае, крепеж должен выдерживать вес кабельной трассы с запасом. Рекомендуется устанавливать опоры через каждые 1-1,5 метра.
Необходимые инструменты и материалы
Для монтажа перфорированных лотков на потолке потребуются:
- Перфоратор или дрель
- Набор сверл по бетону
- Анкерные болты
- Гаечные ключи
- Шуруповерт
- Рулетка и карандаш
- Уровень
- Крепежные элементы (кронштейны, шпильки и т.д.)
Для резки лотков понадобится болгарка или ножовка по металлу. Также рекомендуется использовать средства индивидуальной защиты — очки, перчатки, респиратор.
Основные этапы монтажа лотков
Независимо от выбранного способа крепления, процесс монтажа перфорированных лотков на потолке включает следующие этапы:
- Разметка трассы и точек крепления
- Сверление отверстий в потолке
- Установка крепежных элементов
- Монтаж лотков на крепеж
- Соединение секций лотков между собой
- Прокладка кабелей
- Окончательная фиксация и проверка надежности
При монтаже важно соблюдать требования ПУЭ и рекомендации производителя лотков. Это обеспечит надежность и долговечность кабельной трассы.
Типичные ошибки при креплении лотков
При монтаже перфорированных лотков на потолке часто допускаются следующие ошибки:
- Недостаточное количество точек крепления
- Использование крепежа, не рассчитанного на нагрузку
- Отсутствие изоляции между лотком и потолком
- Нарушение целостности пароизоляции потолка
- Некачественное соединение секций лотков
Чтобы избежать проблем, следует тщательно планировать трассу, использовать качественные материалы и соблюдать технологию монтажа.
Заключение
Крепление перфорированных лотков к потолку — важный этап монтажа кабельной трассы. Правильный выбор способа крепления и соблюдение технологии обеспечат надежность и долговечность конструкции. При возникновении сложностей рекомендуется обратиться к специалистам.
Популярные варианты крепежа лотков к потолку
Для крепежа кабельных лотков разработано несколько вариантов. Однако чаще всего подобные трассы крепятся к потолку посредством стоек, кронштейнов, профилей, шпилек, скоб и других элементов.
Крепление посредством кронштейна
Одним из самых простых и универсальных способов является монтаж лотков при помощи кронштейна. Для этого принято использовать консольные кронштейны. Они представляют собой универсальные крепежные элементы, производящиеся из высококачественной стали с нанесением антикоррозийного покрытия. Благодаря использованию консольных кронштейнов обеспечивается быстрый и простой монтаж инженерных сетей в самых разных эксплуатационных условиях. Данный тип крепления также предусматривает использование метизов и кабельной стойки.
Установка при помощи монтажного профиля
Еще один распространенный способ крепления трасс на базе лотков к потолку предусматривает применение L-образных профилей. Данный способ установки актуален для листовых, лестничных и проволочных кабельных лотков.
Используемые L-образные профили отличаются высокой несущей способностью, прочностными характеристиками, доступной стоимостью и пожарной безопасностью. Преимуществом данного способа крепления является относительная быстрота сборки конструкции.

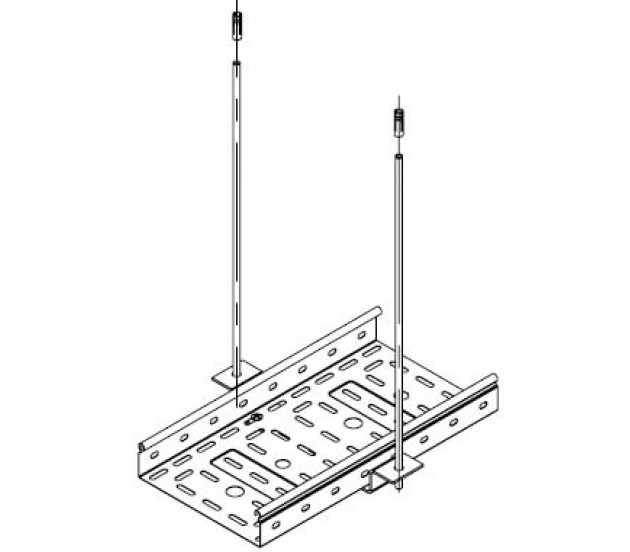

Монтаж к потолку с помощью шпильки
Зачастую для крепления кабельных лотков к потолку используются шпильки и П-образные монтажные профили. В данном случае в процессе установки необходимо учитывать нагрузку на лотки. От этого показателя будет зависеть способ крепления: непосредственно на шпильку или профиль, подвешенный на данный крепежный элемент. Во втором случае трасса на основе кабельных лотков может быть проложена в несколько рядов. Она сможет выдерживать значительные нагрузки. Но при этом увеличивается время и стоимость монтажных работ. Использование одной лишь шпильки существенно ускоряет процесс монтажа, однако при этом задает крайне жесткие ограничения относительно несущей способности конструкции.
Крепление при помощи шпильки предусматривает использование специальных скоб, которые способствуют облегчению монтажных работ.
Применение скобы в качестве поддерживающего элемента предполагает ее переворачивание. В углубление этого элемента помещается лотков, а шпилька проходит через отверстия в «ушках». Такой способ монтажа актуален для прокладки трасс из проволочных и листовых лотков.
Крепление лотков посредством перфорированной ленты
Чуть менее распространенным вариантом монтажа является крепление лотков к потолку при помощи стальной перфорированной ленты. Несмотря на то, что этот способ считается самым простым и дешевым, он используется редко. Это обусловлено невозможностью прокладки трасс на базе широких лотков. К минусам этого способа крепления можно отнести ограниченность весовой нагрузки и минимальное расстояние до потолка.
Заказать звонок
Я даю свое согласие на обработку персональных данных и соглашаюсь с условиями и политикой конфиденциальности.
Ваша заявка успешно отправлена
Мы благодарим вас за отправленную заявку, наш специалист свяжется с вами в течении 15 минут.
Ваша заявка успешно отправлена
Мы благодарим вас за отправленную заявку, наш специалист свяжется с вами в течении 15 минут.
Лотки монтируются к потолку следующими способами: 1 — магистральный силовой лоток закреплен с одного конца к потолку с помощью шпилечного крепления. Шпилечное крепление состоит из крепления B46, шпильки с гайкой и кронштейна B39/120-220, далее этот лоток крепится к потолку с помощью креплений B4, установленных на стойке B12L/500. 2 — S-образно изгибающийся лоток закреплен к потолку с одного конца на той же шпильке, что и магистральный силовой лоток (1), а с другого конца — крепится к потолку с помощью крепления B4 к стойке B12L500. 3 — слаботочный магистральный лоток закреплен к потолку с помощью стойки B12 и кронштейна B35. 4 — распределительный лоток (имеет переменную ширину от 220 мм до 120 мм): на участке шириной 220 мм лоток закреплен к стене на консолях В9/220, а на участке шириной 120 мм лоток крепится с помощью крепления B4. 1 — слаботочный магистральный лоток (проволочный лоток 422 Defem), закрепленный к потолку с помощью стойки BL12/500 и кронштейна B35. 2 — распределительный лоток (проволочный лоток 220/120 Defem), закреплен к стене на двух консолях B9/220 и с помощью крепления B4. 3 — силовой магистральный лоток (проволочный лоток Defem)- для крепления лотка к стене используется стойка B12/500, на которую устанавливается B4. 4 — распределительный лоток (проволочный лоток 120 Defem)- — закрепленный к потолку с помощью шпилечного крепления B46 и кронштейна B39. По распределительному лотку осуществляется подвод кабелей к колонне рабочего места. Материалы: Кронштейн B39/120-220, шпилька М8, гайка M8, крепление B46, крепления B4, стойка B12L/500, кронштейн B35, консоли В9/220. Крепление лотка к потолку на шпилькеСиловой лоток подвешен к потолку на шпильке. Шпилька крепится к потолку с помощью универсального крепления, а к лотку — кронштейном. Каждый кабель в лотке закреплен стяжками. Материалы: Шпилька М8, крепление B46, кронштейн B39, неоткрывающиеся стяжки Hyperline. Подвод кабеля по лотку Defem к электрическому щитку Schneider ElectricПо проволочному лотку Defem проложен магистральный электрический кабель (Helukabel 4х25 мм), идущий от центральной электроподстанции здания до абонентского щитка. В электрическом щитке (Schneider Electric) через систему автоматов, обеспечивающих защиту от короткого замыкания и перегрузки, электроэнергия распределяется по потребителям (с помощью кабелей Alcatel (Nexans)). Материалы: Электрический распределительный щиток Schneider Electric, MINI PRAGMA (36 автоматов), навесной, с прозрачной дверцей Проволочный лоток Defem высотой 60 мм и шириной 220х4мм Силовой кабель (Helukabel 4х25 мм) Alcatel (Nexans) 1802 NYM 3×2,5 Кабель силовой (инсталляционный) 300/500 В Подвод кабеля к телекоммуникационному шкафуПодвод кабеля к шкафу (ZPAS SZB Шкаф напольный 42U, 600х800 со стеклянной дверью в стальной раме) осуществляется по двум вертикально закрепленным на стене лоткам Defem. Информационные (оранжевого цвета) и слаботочные (серые) кабели подводятся к напольному шкафу ZPAS SZB в широком лотке, который вертикально закреплен на стене с помощью элемента B4 mini. Чтобы избежать перегиба при переходе кабеля из горизонтального лотка в вертикальный используется ограничитель радиуса изгиба кабеля. Силовой кабель подается к шкафу по лотку шириной 53 мм. Этот лоток вертикально смонтирован на стене с помощью крепления B4 mini cправа от широкого информационного лотка. В этом же лотке (53 мм) проходят кабели заземления. На горизонтальном участке силового лотка шириной 53 мм смонтирована система видеонаблюдения (камера и охранная система-датчик). Техническое решение по обходу проволочным лотком Defem монолитной колонныВ помещении торгового зала имеются три несущие многоступенчатые колонны. Одна из колонн является препятствием на пути распределительного проволочного лотка Defem (120 мм), по которому происходит распределение электрических и информационных кабелей на рабочие места. Чтобы обойти это препятствие, было применено оригинальное техническое решение: на верхнем выступе колонны установлена консоль B9, на которой закреплен распределительный проволочный лоток Defem 120 мм, огибающий колонну. Немного ниже этого выступа, на противоположных сторонах колонны, закреплены еще две консоли B9, которые служат опорой для кольца из проволочного лотка Defem 120 мм, огибающего колонну по кругу. В это кольцо, через ограничитель радиуса изгиба, из распределительного лотка опускаются электрические и информационные кабели. Кольцо из лотка требуется для правильного распределения информационных и электрических кабелей до рабочих мест, установленных на другой стороне колонны. Силовой кабель проходит по левой стороне лотка, слаботочный — по правой. Расстояние между кабелями — не менее 10 мм (чтобы уменьшить взаимовлияние кабелей друг на друга). Внизу на лотке установлены розетки. Силовые розетки смонтированы с помощью крепления B5mini, розетки Hyperline телефонные RJ-12 — с помощью B4. |
Способ крепления шпильки к потолку выбирается в зависимости от материала потолка и расчетной нагрузки.
Шпилька ШП8-2 (3) для подвеса лотка ввинчивается в отверстие струбцины, снабжённое гайкой и фиксируется Гайкой М8 на определённой высоте с нижней стороны Крепления.
Если кабельная трасса прокладывается вертикально, то можно успешно использовать скобы-кронштейны.
Когда кабельная система имеет небольшую нагрузку, то монтаж перфорированных лотков можно осуществлять с одной шпилькой, которая закрепляется посередине.
Сетчатый кабельный лоток VS Перфорированный кабельный лоток
Когда дело доходит до прокладки кабелей, дебаты о том, подходит ли одно решение другому, являются обычным явлением, но когда речь идет о плюсах и минусах перфорированного кабельного лотка по сравнению с проволочной сеткой вещи могут нагреться.
Чтобы получить сбалансированное мнение по этому вопросу, журнал Electrical Review побеседовал с Найджелом Ливером, менеджером по маркетингу подразделения Legrand по прокладке кабелей, которое производит и продает оба продукта 9.0006
Проследить дискуссию о перфорированном лотке и проволочной сетке до ее происхождения относительно просто, и все началось с того, что проволочная сетка впервые превратилась в перфорированный лоток с целью захвата доли рынка и утверждения себя в качестве предпочтительного решения.
С тех пор эта битва между новичком в квартале и традиционным старым мастером требует внимания индустрии, поскольку они обмениваются ударами, но ни один из них не может нанести решающий, нокаутирующий удар.
Как производитель обоих типов подносов, мы идеально подходим для судейства такого боя, предоставляя взвешенное и непредвзятое мнение по обоим решениям. К сожалению, эта нейтральная позиция не означает, что мы можем разрешить спор, так как перфорированный лоток и лоток из проволочной сетки являются вполне приемлемыми решениями, и оба подпадают под действие одного и того же европейского стандарта для лотков и лестниц (IEC 61537).
Наоборот, решение о том, когда использовать одно, а когда другое, очень сильно зависит от установки – это означает, что вопрос заключается не в том, что лучше, а в том, как выбрать между ними?
Раунд 1
Одним из основных преимуществ лотков из проволочной сетки является то, что они дешевле и быстрее устанавливаются, и во многих случаях это так и есть.
Возьмем, к примеру, установку в ограниченном пространстве с многочисленными изгибами, поворотами и препятствиями. В этой ситуации лоток из проволочной сетки дешевле и быстрее в установке, поскольку он разработан специально для настройки на месте без необходимости использования фитингов заводского изготовления. Тем не менее, эту задачу должны выполнять опытные установщики, чтобы избежать потенциальных проблем, таких как острые края, вызванные некачественно обрезанными и установленными фитингами.
Конечно, установки могут различаться, и если бы мы столкнулись с установкой, требующей большого количества прямых отрезков, мы обычно советовали бы в пользу перфорированного лотка.
Причина в том, что она, как правило, прочнее и поэтому нуждается в опорах только через каждые 2,0–2,5 метра, а не через интервалы от 1,0 до 1,5 метра, которые требуются для проволочной сетки. Таким образом, при установке меньшего количества консольных рычагов или трапециевидных подвесок время установки и, следовательно, стоимость значительно сокращаются.
Раунд 2
Еще одним отличительным фактором между этими двумя, который часто привлекает внимание, является то, что лоток из проволочной сетки обычно устанавливается с использованием аксессуаров, которые изготавливаются на месте, тогда как для перфорированного лотка используются специальные заводские фитинги.
Опять же, дискуссия сосредоточена на простоте установки, и снова нельзя дать однозначного ответа. Поскольку перфорированный лоток поставляется с заводской фурнитурой, некоторые могут сказать, что работа по установке намного проще, чем при создании фурнитуры для проволочной сетки на месте.
С другой стороны, гибкость, обеспечиваемая возможностью создания фитингов на месте, может быть неоценимой, особенно если учесть, насколько быстро эти изгибы и фитинги теперь можно делать, а также скорость, с которой их можно закрепить с помощью клипсы как у нашего Фастлока.
И, конечно же, некоторые производители теперь поставляют отводы, тройники и стояки заводского изготовления для лотков из проволочной сетки с целью склонить чашу весов в свою пользу.
Круг 3
Также необходимо учитывать пригодность двух типов лотков для различных кабелей. Оба могут нести кабели питания и данных, однако при прокладке силовых кабелей они должны быть оснащены броней из стальной проволоки или второй оболочкой из НПВХ, поскольку перфорированный и сетчатый лоток обеспечивают поддержку кабеля, а не полную механическую защиту.
Непосредственно отсюда следует вопрос о том, как крепятся кабели. В большинстве случаев этого можно добиться с помощью кабельных стяжек, но этот подход становится неприемлемым, когда необходимо прокладывать более крупные кабели, например трехфазные силовые кабели. Тогда ничего не остается, кроме как закрепить тросы специально изготовленными скобами, которые необходимо надежно закрепить на и без того жесткой системе.
До недавнего времени этого можно было достичь только на удовлетворительном уровне с помощью перфорированного лотка, но недавно британский производитель скоб разработал, испытал и выпустил зажим для проволочной сетки, который обеспечивает прочное и надежное средство крепления кабелей с высокой степенью повреждения. уровни, которые можно использовать в сочетании с прочными планками-трилистниками — разработка, которая позволяет проволочной сетке конкурировать с традиционно более прочным перфорированным лотком в такого рода установках.
Раунд 4
Наконец, следует также учитывать наличие различных отделок. Проволочная сетка чаще всего поставляется с гальваническим покрытием, которое аналогично стандартному предварительно оцинкованному покрытию перфорированного лотка. Обе системы также могут поставляться из нержавеющей стали или с горячим цинкованием для более агрессивных сред. На самом деле, только когда система устанавливается в зоне, где коррозия будет очень высокой, разница между типами отделки становится существенной.
В этих сценариях на перфорированный лоток может быть нанесено более толстое оцинкованное покрытие (глубокое цинкование), в котором используются специальные листовые стали, которые могут обеспечить толщину оцинкованного покрытия, по крайней мере, в три раза больше, чем обычно используется — решение, которое увеличивает срок службы продукта в три раза по сравнению с обычным. стандартный продукт с горячим цинкованием и до шести раз больше, чем кабельный лоток из проволочной сетки с гальваническим покрытием. Все это означает, что чем агрессивнее среда установки, тем больше подходит перфорированный лоток.
Круглый 5
С точки зрения общего использования, лоток из проволочной сетки обычно используется в тех случаях, когда установка осуществляется в подвесном потолке или в полом полу. Одна из причин этого заключается в том, что его конструкция обеспечивает лучшую циркуляцию воздуха, что снижает количество потенциальных проблем, связанных с перегревом кабелей. Между тем, в установках, которые доступны для широкой публики и, следовательно, подвержены риску вандализма или случайного повреждения, перфорированный лоток обеспечивает большую физическую защиту кабелей благодаря тому, что он крепится винтами, которые труднее вандализировать и с меньшей вероятностью быть случайно смещены, чем быстроразъемные язычки, используемые для фиксации отрезков лотка из проволочной сетки.
Вердикт большой битвы
Как видите, трудно не только сказать, какое из двух решений лучше, но и дать четкое руководство относительно того, когда лучше выбрать одно, а не другое — и , с успехами, достигнутыми в развитии проволочной сетки, эта граница, вероятно, станет еще более размытой. Поэтому, чтобы убедиться, что вы получите наилучшее решение для любой конкретной установки, убедитесь, что вы общаетесь с компанией, которая не предвзята.
