Что такое генератор сигналов и для чего он используется. Какие бывают типы генераторов сигналов. Как выбрать подходящий генератор сигналов для тестирования. Каковы основные характеристики и параметры генераторов сигналов. Чем отличаются генераторы сигналов от генераторов функций.
Что такое генератор сигналов и для чего он используется

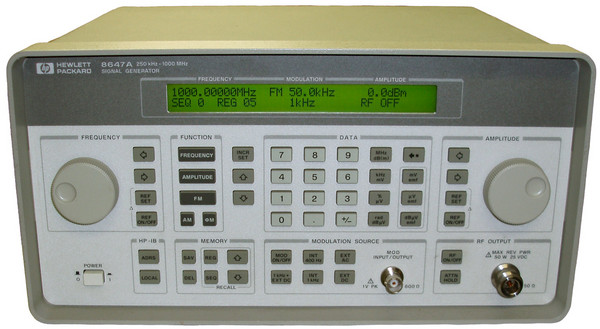

Генератор сигналов — это электронный прибор, предназначенный для создания различных типов электрических сигналов заданной формы и частоты. Основное назначение генераторов сигналов — формирование тестовых сигналов для проверки и отладки электронных устройств и систем.
Генераторы сигналов широко применяются в следующих областях:
- Разработка и тестирование электронных устройств
- Настройка и калибровка измерительного оборудования
- Проверка радиоприемных и радиопередающих устройств
- Тестирование телекоммуникационного оборудования
- Научные исследования в области электроники и радиотехники
- Образовательные цели в технических учебных заведениях
Основные типы генераторов сигналов
Существует несколько основных типов генераторов сигналов, каждый из которых предназначен для решения определенных задач:
1. Функциональные генераторы
Генерируют стандартные формы сигналов — синусоидальные, прямоугольные, треугольные, пилообразные. Обычно работают на низких и средних частотах до нескольких мегагерц.
2. Генераторы сигналов произвольной формы (AWG)
Позволяют создавать сигналы практически любой формы, задаваемой пользователем. Имеют большой объем памяти для хранения форм сигналов.
3. ВЧ и СВЧ генераторы
Предназначены для генерации высокочастотных и сверхвысокочастотных сигналов в диапазоне от сотен мегагерц до десятков гигагерц. Применяются для тестирования радиочастотных устройств.
4. Векторные генераторы сигналов
Позволяют создавать сложные модулированные сигналы с цифровыми видами модуляции. Используются для тестирования современных систем цифровой связи.
Ключевые параметры генераторов сигналов
При выборе генератора сигналов важно учитывать следующие основные характеристики:- Частотный диапазон — определяет минимальную и максимальную частоту генерируемых сигналов
- Разрешение по частоте — минимальный шаг перестройки частоты
- Уровень выходного сигнала — максимальная амплитуда или мощность выходного сигнала
- Разрешение по амплитуде — минимальный шаг изменения уровня сигнала
- Спектральная чистота — уровень побочных составляющих в спектре сигнала
- Фазовый шум — кратковременная нестабильность частоты сигнала
- Скорость переключения — время перестройки с одной частоты на другую
Как выбрать подходящий генератор сигналов
При выборе генератора сигналов следует учитывать следующие факторы:
- Требуемый частотный диапазон и типы сигналов
- Необходимая точность и стабильность параметров сигнала
- Требования к уровню выходной мощности
- Потребность в модуляции сигналов
- Необходимость в создании сигналов произвольной формы
- Интерфейсы управления и программное обеспечение
- Бюджет на приобретение оборудования
Правильный выбор генератора сигналов позволит эффективно решать задачи тестирования и измерений в вашей сфере деятельности.
Отличия генераторов сигналов от генераторов функций
Генераторы сигналов и генераторы функций имеют схожее назначение, но отличаются по некоторым ключевым параметрам:
| Параметр | Генератор сигналов | Генератор функций |
|---|---|---|
| Частотный диапазон | До десятков ГГц | Обычно до 20-30 МГц |
| Точность установки частоты | Высокая | Средняя |
| Стабильность частоты | Очень высокая | Средняя |
| Спектральная чистота | Высокая | Средняя |
| Возможности модуляции | Широкие | Ограниченные |
| Стоимость | Высокая | Средняя |
Генераторы сигналов обеспечивают более высокие характеристики сигналов и имеют расширенные возможности, но стоят значительно дороже генераторов функций.
Применение генераторов сигналов в различных отраслях
Генераторы сигналов находят широкое применение в различных отраслях промышленности и науки:
Телекоммуникации
В телекоммуникационной отрасли генераторы сигналов используются для:
- Тестирования приемопередающего оборудования
- Проверки антенно-фидерных устройств
- Измерения характеристик радиоканалов
- Эмуляции сигналов различных стандартов связи (GSM, WCDMA, LTE и др.)
Радиолокация
В радиолокационных системах генераторы сигналов применяются для:
- Калибровки приемных трактов радаров
- Имитации отраженных сигналов от целей
- Проверки систем распознавания целей
- Тестирования алгоритмов обработки радиолокационных сигналов
Автомобильная промышленность
В автомобильной отрасли генераторы сигналов используются при разработке и тестировании:
- Автомобильных радаров
- Систем keyless entry
- Bluetooth и Wi-Fi модулей
- GPS/ГЛОНАСС приемников
Современные тенденции в развитии генераторов сигналов
Развитие технологий приводит к появлению новых возможностей генераторов сигналов:
- Увеличение верхней границы рабочих частот до 100 ГГц и выше
- Расширение полосы модуляции до нескольких ГГц
- Улучшение спектральных характеристик генерируемых сигналов
- Интеграция функций анализа сигналов
- Поддержка облачных технологий и удаленного управления
- Уменьшение габаритов и энергопотребления приборов
Эти тенденции позволяют создавать более совершенные измерительные комплексы для тестирования современных электронных устройств и систем.
Заключение
Генераторы сигналов являются важнейшим инструментом для разработки, тестирования и отладки электронного оборудования. Правильный выбор генератора сигналов с учетом решаемых задач позволяет повысить эффективность измерений и сократить время разработки новых устройств. Современные генераторы сигналов предоставляют широкие возможности по созданию сложных тестовых сигналов, необходимых для проверки самых современных радиоэлектронных систем.
