Сила тока короткого замыкания

Каждая электрическая цепь в общих чертах представляет собой источник тока с подключенной нагрузкой, обладающей каким-то сопротивлением. Получается своеобразный контур, по которому протекает электрический ток. Однако, под влиянием различных факторов, две разные точки этого контура начинают контактировать между собой, что и приводит к короткому замыканию.

Содержание

Короткое замыкание при постоянном и переменном токе

На практике причиной КЗ может послужить любой токопроводящий предмет. Его сопротивление по сравнению с нагрузкой будет во много раз ниже, поэтому вся сила тока короткого замыкания устремляется именно с это место. Ее значение стремительно повышается, что вызывает мгновенный нагрев проводов до температуры плавления, после чего они перегорают. Толстые проводники расплавляются медленнее, и за это время они успевают воспламенить все горючие элементы, расположенные поблизости.

Как уже отмечалось, сопротивление нагрузки при коротком замыкании будет стремиться к нулю. В соответствии с законом Ома, сила тока, при этом, будет увеличиваться в сторону бесконечности. На практике такого бесконечного роста не получится, поскольку существует ограничение, вызванное сопротивлением источника тока. Тем не менее, сила тока короткого замыкания будет достаточно высокой, чтобы разогреть проводник. В этом случае рассматривается квадратичная зависимость, когда при увеличении тока в 10 раз, выделение тепла увеличится в 100 раз. Именно в этом и состоит главная опасность данного явления, приводящего к пожарам.

Под действием высокого тока проводники раскаляются и отдают тепловую энергию окружающим предметам и конструкциям. В случае соприкосновения фазного и нулевого проводников – источник тока замыкается коротко сам на себя. Как правило, возгорание начинается с изоляции, пришедшей в негодность после длительной эксплуатации или пострадавшей от механических повреждений. Величина негативных последствий определяется не только силой тока, но и продолжительностью нагрева и особенностями схемы данной цепи. Эти ситуации носят общий характер и затрагивают в основном цепи с постоянным током.

Большинство замыканий происходит в сетях переменного тока на 220 или 380В, широко используемых на объектах жилого и промышленного назначения. В отличие от постоянного, переменному току создаются препятствия в виде дополнительных реактивных сопротивлений – индуктивного и емкостного. Они отклоняются от вектора активного тока на 90 градусов: индуктивный отстает, а емкостный ток опережает его на указанную величину.

Физические процессы и ударный ток

Понять воздействие тока можно только через физику самого процесса. На первый взгляд можно подумать, что все совершается в одно мгновение: гудение, вспышка, после чего тока в сети уже нет. Однако, если рассмотреть этот процесс с точки зрения физики и мысленно разбить его на отдельные фазы, можно заметить, что на каждом этапе ток ведет себя по-разному.

До момента возникновения аварии в цепи наблюдается стабильное установившееся значение тока, находящееся в рамках номинала. Далее происходит внезапное резкое снижение полного сопротивления до величины, стремящейся к нулю. Если в цепи находится оборудование с индуктивным сопротивлением, например, электродвигатели и трансформаторы, то они своими физическими свойствами замедляют рост электрического тока.

В связи с этим, в первое мгновение, не превышающее 0,01 с, сила тока КЗ источника напряжения практически не изменяется, и даже немного понижается в начале переходного процесса. При этом ЭДС источника постепенно доходит до нуля и пройдя через эту отметку, принимает стабильное значение, при котором может протекать высокий ток аварийного режима. На переходном этапе сам ток будет состоять из суммы, включающей периодическую и апериодическую составляющую. Все происходящие процессы можно проанализировать по форме графика и вычислить постоянное значение временной величины, зависящей от сопутствующих факторов.

Следует коротко остановиться на так называемом ударном токе короткого замыкания. Прежде всего, эта величина не столь страшная, как ее название, и не связана напрямую с поражающим фактором электрического тока. Этот показатель, прежде всего, характеризует максимальную отметку тока КЗ, до которой он доходит в течение половины периода после начала аварии. Целый период длится 0,2 с, следовательно, его половина составит 0,1 с. Именно в этот момент проявляется наибольшая интенсивность взаимодействия проводников, расположенных рядом. Для определения ударного тока существует специальная формула, широко используемая специалистами при выполнении расчетов.

Взаимосвязь короткого замыкания и силы тока

Рассмотрев физику процесса, можно с большей точностью установить взаимную связь силы тока и короткого замыкания в различных ситуациях. Любое устройство или оборудование, подключенное к источнику тока, создает ситуацию, близкую к короткому замыканию. Каждый прибор обладает сопротивлением и берет на себя всю нагрузку, за счет чего и обеспечивается его нормальная работа. Однако, при заметном снижении сопротивления, сила тока сразу же заметно возрастет. Взаимосвязь между напряжением, сопротивлением и силой тока определяется законом Ома.

Для участка цепи существует упрощенная формула, которая будет выглядеть следующим образом: I=U/R. В ней соответственно I будет силой тока, U – сетевым напряжением и R – электрическим сопротивлением. Проводники на этом участке условно имеют однородную структуру, а сама цепь дополнена резистором. Параметры источника тока в расчет не берутся.

В самом упрощенном варианте ток при КЗ можно вычислить следующим образом: I_кз = Е/_r, где Е – ЭДС источника тока, r – сопротивление нагрузки. Из этой формулы хорошо видно, как при сниженном сопротивлении будет расти сила тока. Сама по себе данная ситуация не представляет какой-либо угрозы, но здесь дополнительно вступает в действие закон Джоуля-Ленца. Он указывает на выделение тепла во время течения по проводнику электрического тока и определяется не только количественной, но и временной характеристикой. Суть этого закона заключается в том, что с повышением силы тока за единицу времени будет выделено и большее количество теплоты.

Сила тока КЗ батареи

Все положения, рассмотренные выше, подходят и к случаям короткого замыкания источников питания. Типичным примером служит аккумуляторная батарея, в состав которой входит отрицательный электрод – анод и положительный – катод. Один от другого их отделяет твердый или жидкий электролит. Происходящие внутри устройства химические реакции, формируют электрический заряд, обеспечивающий работу подключенного прибора.

По сути, батарею можно считать своеобразным участком цепи, на которых распространяются все установленные правила. Следовательно, нарушенная изоляция, также приводит к короткому замыканию и последующим процессам. Многократный рост силы тока приводит к выделению тепла, под действием которого источник электроэнергии перегревается и разрушается, с одновременным закипанием и разбрызгиванием электролита.

Защита цепей и оборудования

После того как электротехника получила толчок к своему интенсивному развитию, возникла серьезная проблема по защите от короткого замыкания и его последствий. Особую актуальность она приобрела с повышением мощности электродвигателей, генераторов, осветительных приборов и другого оборудования.

Простейшим решением стала последовательная установка вместе с нагрузкой плавких одноразовых предохранителей. В случае превышения током установленного значения, выделяемое резистивное тепло воздействовало на них. В результате, предохранители разрушались, прерывали цепь и процесс короткого замыкания прекращался. Подобные элементы до сих пор пользуются спросом из-за своей надежности, простоты и низкой стоимости.

Единственным недостатком такой конструкции является возможность замены плавкой вставки различными металлическими предметами – проволокой, гвоздями или скрепками. Они обладают совершенно другими параметрами и уже неспособны защитить от перегрузок и коротких замыканий.

Ситуация совершенно изменилась, когда на смену одноразовым устройствам пришли автоматические защитные средства. Вначале они стали активно использоваться в промышленности, а потом нашли свое применение в квартирных электрощитах. Автоматика гораздо удобнее в пользовании, поскольку такие устройства не требуют замены. После устранения причин короткого замыкания тепловые элементы остывают, и прибор вновь готов к использованию. Подгоревшие контакты нежелательно чистить или ремонтировать. В случае необходимости они легко заменяются новыми.

Использование эффекта короткого замыкания на практике

Многократно увеличенная сила тока при коротком замыкании приводит к выделению большого количества тепла. Поэтому данный режим нередко вызывает возгорания, разрушения проводки, прекращение электроснабжения потребителей. Довольно часто появление электромагнитных колебаний может существенно нарушить работу чувствительной электронной аппаратуры.

Тем не менее, несмотря на множество негативных факторов, эффект короткого замыкания успешно применяется в сфере промышленного производства. Конечно, для этого необходимо обеспечить надежную защиту и безопасные условия труда для работников.

Типичным примером служит сварочная аппаратура, особенно дуговая, в которой используется принцип короткого замыкания электрода и заземления. В месте контакта сила тока кратковременно возрастает, металл приходит в расплавленное состояние, обеспечивая надежное соединение деталей. Поскольку такой режим действует в течение очень короткого времени, трансформатор вполне способен выдержать перегрузки.

причины, последствия и защита от негативного явления, расчет силы тока

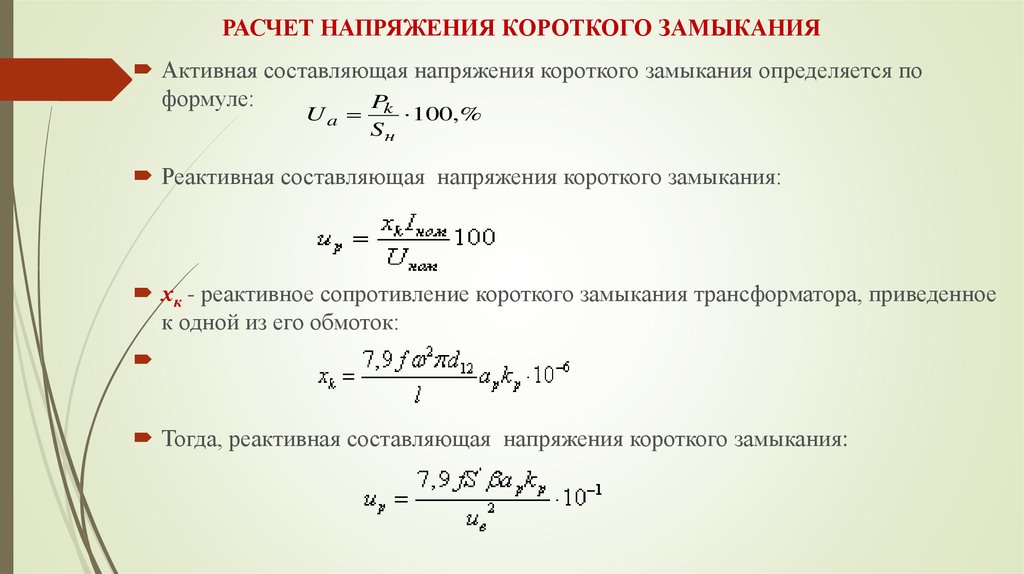

Напряжение короткого замыкания — значение напряжения, которое подается на одну из обмоток трансформатора, чтобы в цепи возник электрический ток. Остальные обмотки в это время должны быть закорочены. Это значение определяет падение напряжения на трансформаторе, его внешнюю характеристику и ток непреднамеренного замыкания. Выражается оно в процентном отношении к номинальному напряжению.

Причины возникновения
Опасные последствия
Определение силы тока
Методы защиты
Использование замыкания проводников

Причины возникновения

Замыкание в цепи считается незапланированным, нештатным соединением проводников, при котором возникают разрушающие токи. Любое подключение электрическрго прибора в розетку тоже считается коротким замыканием, но уже плановым. Источник потребления электроэнергии является сопротивлением, которое воспринимает всю нагрузку короткого замыкания.

Если значение этого сопротивления будет стремиться к нулю, то, согласно закону Ома, для электрической цепи, ток возрастает до такой величины, что происходит сильный нагрев и разрушение проводников. Причины возникновения негативного явления:

Кратковременное повышение напряжения приводит к пробою изоляции проводов или электрической схемы. Происходит рост силы тока до значения короткого замыкания с появлением дугового разряда.
Старая, пришедшая в негодность изоляция становится причиной возникновения спонтанных закорачиваний проводников.
Механические повреждения изоляции тоже приводят к нештатным ситуациям. Например, часто сами жильцы во время ремонта нарушают целостность изоляции.
Попадание посторонних предметов, мелких животных, элементов соседних узлов вызывают негативное соединение проводов между собой.
Удар молнии вызывает кратковременное повышение напряжения в электрической цепи.

Основными признаками такого явления считается появление запаха гари, искрение и горение изоляции проводов. Кроме того, происходит отключение электрической цепи или ее участков.

Опасные последствия

Одним из самых опасных последствий замыкания проводов считается риск появления очага возгорания. Причиной его возникновения становится выделение большого количества тепла, разрушение изоляции и появление открытого огня.

При дуговом кратковременном замыкании, когда проскакивает мощнейший электрический заряд, воспламеняются окружающие вещи и предметы. Кроме того, к негативным последствиям относятся:

механические и термические повреждения электроустановок;
снижение значения напряжения, которое приводит к потере производительности или полной остановке электрических механизмов;

отдельные генераторы и электростанции выпадают из синхронной работы системы, что приводит к созданию аварийной ситуации;
появление электромагнитных волн, которые влияют на линии связи и коммуникаций.

Эти результаты будут наблюдаться только непосредственно в месте замыкания или рядом с ним, так как по мере удаления от этого участка величина тока будет ослабевать. При планировании и монтаже любой электроустановки принимаются необходимые меры защиты от негативного явления.

Определение силы тока

Чтобы рассчитать ток короткого замыкания, следует обратиться к закону Ома для электрической цепи. Он гласит, что его сила прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

В случае короткого замыкания значение сопротивления очень мало, поэтому отношение напряжения к нему вырастает в несколько раз. Например, в однофазной домашней электрической сети напряжение — 220 В. Если принять, что сопротивление во время короткого замыкания падает до 0,04 Ом, то получается сила тока — 5500 А.

Так как стандартная розетка рассчитана на 16 А, то становится очевидным, что она просто сгорит. Это расчет примерный, так как для других видов этого явления он более сложный. Кроме однофазных, в трехфазных сетях возможны замыкания:

двухфазное;
между фаз на землю;
трехфазное.

При определении значения тока в этих случаях во внимание принимаются: сопротивление всей электрической магистрали, отдельных участков, дополнительного оборудования сети, дуги замыкания проводников и другое. Поэтому его суммарное значение будет гораздо выше, чем в приблизительном расчете.

Методы защиты

Основной метод защиты от этого негативного явления основан на разрыве электрической цепи. Для этого в ней применяются плавкие предохранители. Обычно они представляют собой проводник, который рассчитан на определенный предельный ток.

Предохранители считаются самым слабым звеном в схеме, поэтому, как только значение тока увеличится, то проводник перегорает и разрывает цепь. Таким способом защищаются остальные элементы цепи. Для защиты квартирных и домовых электрических контуров применяются автоматические выключатели.

Главным отличием автоматов от плавких предохранителей считается многоразовое использование. В конструкцию автомата входит расцепитель, который и обеспечивает срабатывание прибора в нештатной ситуации.

Выпускается несколько видов этих приборов:

электромагнитные;
термические;
полупроводниковые;
смешанные.

Во время образования тока критической величины автомат отключается с помощью теплового или электромагнитного расцепителя. Для защиты от высокого тока нельзя использовать устройство защитного отключения, так как у него совсем другие задачи.

Другим методом защиты является использование токоограничивающего реактора. Этот агрегат устанавливается в цепях с высоким напряжением, где сила тока может достигнуть больших размеров, и невозможно подобрать соответствующее защитное устройство.

Реактор представляет собой катушку индуктивности, которая последовательно подключается в электрическую сеть. При аварийной ситуации этот агрегат принимает на себя всю силу тока.

Использование замыкания проводников

Кроме отрицательных свойств, это негативное явление приносит пользу. Существует немало устройств, работающих на высоких значениях тока. Самым популярным из них считается сварочный агрегат. При его работе образуется электрическая дуга между сварочным электродом и заземляющим контуром.

Принцип работы аппарата основан на снижении напряжения и увеличении силы тока, которая может достигать до 250 А. Температура дуги составляет до нескольких тысяч градусов, что позволяет расплавлять свариваемые детали в месте касания.

Такие режимы используются кратковременно, а мощность сварочного агрегата позволяет выдержать перегрузки. Это использование замыкания проводников при сварочных работах позволяет получить прочные и надежные металлические конструкции.
