Что такое силовой кабель СИП. Какие существуют типы и марки СИП проводов. Каковы основные технические характеристики и преимущества СИП кабелей. Где применяются самонесущие изолированные провода. Как производится монтаж СИП.

Что такое силовой кабель СИП и его основные характеристики

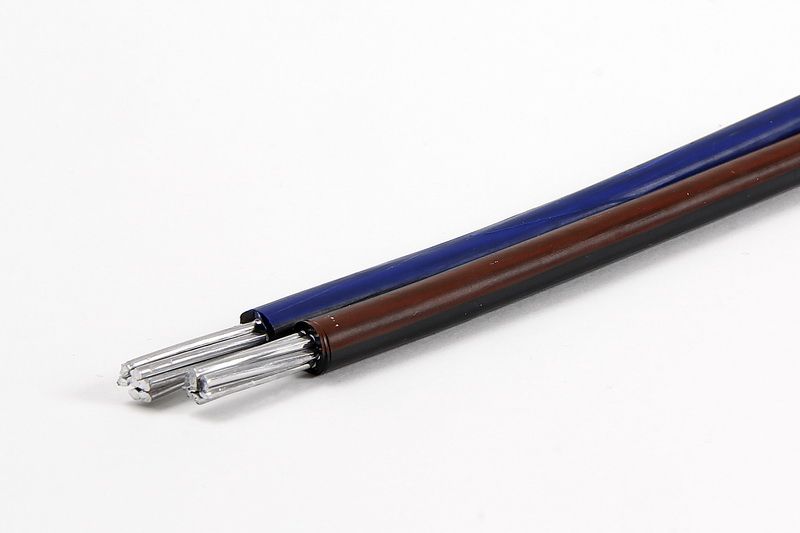

Силовой кабель СИП (самонесущий изолированный провод) представляет собой современное решение для передачи электроэнергии по воздушным линиям электропередачи. Его конструкция состоит из скрученных изолированных алюминиевых жил, которые располагаются вокруг несущего троса.

Основные характеристики кабеля СИП:

  • Рабочее напряжение: 0,6/1 кВ
  • Частота тока: до 50 Гц
  • Температурный диапазон эксплуатации: от -50°C до +50°C
  • Срок службы: не менее 40 лет
  • Изоляция: светостабилизированный сшитый полиэтилен

Какие преимущества дает использование СИП кабеля? Благодаря особенностям конструкции, он обладает высокой механической прочностью, устойчивостью к воздействию окружающей среды и значительно снижает потери электроэнергии при передаче.


Основные типы и марки СИП проводов

На рынке представлены различные типы и марки СИП кабелей, которые отличаются по конструкции и назначению. Рассмотрим основные из них:

СИП-1

Это самонесущий провод с неизолированной алюминиевой несущей жилой. Фазные жилы изготовлены из алюминия и имеют изоляцию из светостабилизированного полиэтилена.

СИП-2

Отличается от СИП-1 тем, что несущая жила выполнена из алюминиевого сплава повышенной прочности. Это позволяет увеличить длину пролетов между опорами.

СИП-3

Защищенный провод для воздушных линий электропередачи напряжением 10-35 кВ. Имеет одну токопроводящую жилу из алюминиевого сплава с изоляцией из сшитого полиэтилена.

СИП-4

Провод без несущего нулевого проводника. Все жилы изолированные, одинакового сечения, скрученные между собой. Применяется для подключения к вводам в здания.

Какой тип СИП выбрать для конкретного проекта? Это зависит от условий эксплуатации, требуемой нагрузочной способности и других технических параметров линии электропередачи.


Технические характеристики и преимущества СИП кабелей

Самонесущие изолированные провода обладают рядом важных технических характеристик и преимуществ по сравнению с традиционными неизолированными проводами:

  • Высокая механическая прочность и устойчивость к внешним воздействиям
  • Снижение потерь электроэнергии при передаче
  • Возможность прокладки по фасадам зданий
  • Простота монтажа и обслуживания
  • Высокая надежность и длительный срок службы
  • Безопасность эксплуатации

Почему СИП кабели считаются более безопасными? Изоляция токоведущих жил исключает возможность короткого замыкания при схлестывании проводов или падении веток деревьев на линию. Это значительно снижает риск поражения электрическим током.

Область применения самонесущих изолированных проводов

СИП кабели находят широкое применение в различных сферах электроснабжения:

  • Строительство воздушных линий электропередачи в городах и сельской местности
  • Прокладка линий уличного освещения
  • Подключение частных домов и хозяйственных построек к электросети
  • Создание временных линий электроснабжения на строительных площадках
  • Модернизация существующих линий электропередачи

Где чаще всего используются СИП кабели? Наиболее широкое применение они нашли при строительстве и реконструкции распределительных сетей 0,4-10 кВ в населенных пунктах.


Особенности монтажа СИП кабелей

Монтаж СИП кабелей имеет ряд особенностей, которые необходимо учитывать:

  1. Использование специальной арматуры для крепления и натяжения проводов
  2. Соблюдение допустимых радиусов изгиба при прокладке
  3. Применение специальных инструментов для снятия изоляции и опрессовки наконечников
  4. Возможность монтажа без отключения напряжения в сети
  5. Необходимость учета температурных удлинений провода при натяжении

Как правильно выполнить монтаж СИП кабеля? Важно строго соблюдать технологию монтажа, использовать качественную арматуру и инструменты, а также привлекать к работам квалифицированный персонал.

Экономическая эффективность применения СИП кабелей

Использование СИП кабелей позволяет достичь значительного экономического эффекта:

  • Снижение потерь электроэнергии в линиях на 15-25%
  • Уменьшение эксплуатационных расходов на обслуживание сетей
  • Сокращение капитальных затрат при строительстве новых линий
  • Снижение аварийности и повышение надежности электроснабжения
  • Увеличение срока службы линий электропередачи

Каков срок окупаемости проектов с применением СИП? По оценкам экспертов, применение СИП кабелей окупается в среднем за 2-3 года эксплуатации за счет снижения потерь и эксплуатационных затрат.


Перспективы развития технологии СИП кабелей

Технология самонесущих изолированных проводов продолжает развиваться. Основные направления совершенствования:

  • Разработка новых изоляционных материалов с улучшенными характеристиками
  • Создание проводов для линий сверхвысокого напряжения
  • Интеграция в конструкцию СИП волоконно-оптических линий связи
  • Повышение пропускной способности проводов
  • Улучшение монтажных характеристик кабелей

Какие инновации ожидаются в технологии СИП в ближайшем будущем? Ведутся разработки «умных» СИП кабелей со встроенными датчиками для мониторинга состояния линий электропередачи в режиме реального времени.

Силовые кабели СИП стали важным элементом современных систем электроснабжения благодаря своим уникальным характеристикам и преимуществам. Их применение позволяет повысить надежность, безопасность и эффективность передачи электроэнергии. По мере развития технологии, сфера использования СИП кабелей будет расширяться, охватывая новые области энергетики.


Силовой провод СИП

Ваш город выбран, страница будет перезагружена

Силовой провод СИП

Главная страница

Статьи

Силовой провод СИП

Силовой кабель КГ и его характеристики

Преймущества силового кабеля СИП

02.09.2015

4 comments

Провод СИП широко используется для прокладки линий электропередач и подводов к различным жилым и хозяйственным постройкам. Конструкция провода достаточно проста: скрученные токопроводящие алюминиевые элементы в изоляции из светостабилизированного полиэтилена.

Рассмотрим основные марки провода СИП и их отличительные особенности.
СИП 1 – самонесущий провод, в конструкции которого предусмотрена нулевая неизолированная несущая жила.
СИП 1А – провод с конструкцией из алюминиевых жил в полиэтиленовой изоляции с нулевой изолированной жилой.
СИП 2 – самонесущая конструкция из изолированных сшитым полиэтиленом токопроводящих алюминиевых жил с несущей жилой без изоляции.
СИП 2А – провод той же конструкции, что и СИП 2 с отличием в наличии изоляции у несущей жилы.
СИП 2F — устройство с алюминиевыми жилами, изолированными светостабилизированным полиэтиленом, с несущей неизолированной жилой, выполненной из алюминиевого сплава.
СИП 2АF имеет аналогичную СИП 2F  конструкцию, но с изолированной несущей жилой или вовсе без неё.
СИП 4 – провод, в конструкции которого предусмотрены 4 изолированные жилы равного сечения без несущего троса. Провод обладает повышенными показателями прочности благодаря одновременному креплению всех 4х проводов в анкерных или поддерживающих зажимах. Также СИП 4 характеризуется отсутствием наростов льда и снега в холодное время года.
СИПс 4 – имеет схожую с СИП4 конструкцию при этом характеризуется наибольшей стойкостью к коротким замыканиям.
Все марки провода СИП отличаются своей надёжностью и эффективностью. На сегодняшний день во всех новых проектах прокладки ЛЭП или подводов к жилым и хозяйственным постройкам предусмотрено применение именно провода СИП, как наиболее безопасного и устойчивого к неблагоприятным факторам.
Прокладка неизолированных проводов уходит в прошлое как менее эффективный, затратный и небезопасный способ построения ЛЭП. Самонесущие изолированные провода имеют массу достоинств: прокладка их гораздо проще и не требует больших затрат, технические параметры СИП соответствует всем нормативам, а современные светостабилизированные полиэтиленовые компаунды в изоляции провода делают его прочным и безопасным для окружающих. В современном мире при строительстве объектов всегда приветствуются новые эффективные проекты. СИП – отличное современное решение для построения линий электропередач, отвечающий всем современным требованиям.
