Силовой трансформатор: принцип работы, типы и применение

alexxlabРазное
Что такое силовой трансформатор. Как работает силовой трансформатор. Какие бывают типы силовых трансформаторов. Где применяются силовые трансформаторы. Как выбрать силовой трансформатор.

Содержание

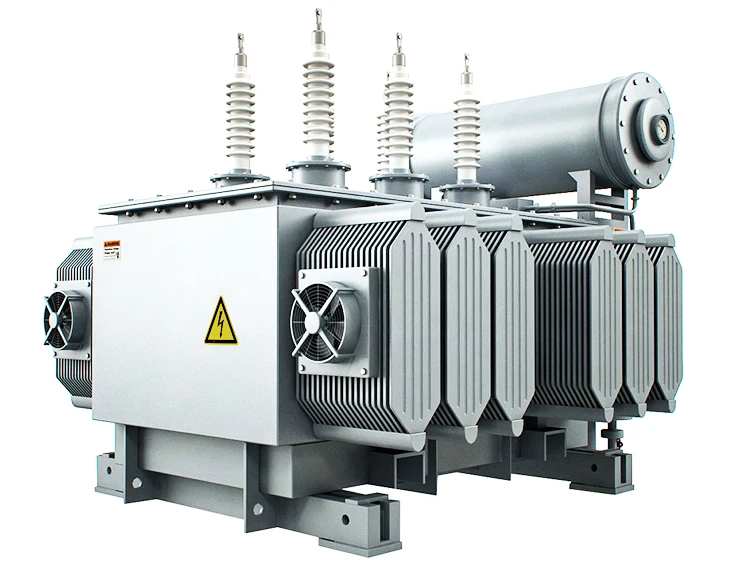

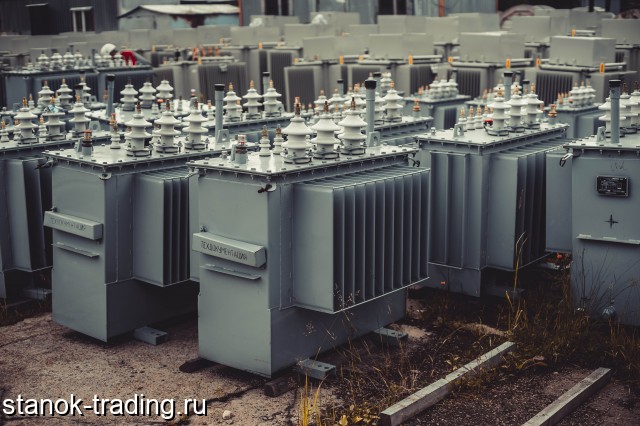

Что такое силовой трансформатор и как он работает

Силовой трансформатор — это статическое электромагнитное устройство, предназначенное для преобразования переменного напряжения и тока одного уровня в переменное напряжение и ток другого уровня той же частоты. Принцип работы силового трансформатора основан на явлении электромагнитной индукции.

Основные элементы силового трансформатора:

  • Магнитопровод (сердечник) — замкнутая магнитная система из электротехнической стали
  • Обмотки — первичная и вторичная, намотанные на стержни магнитопровода
  • Система охлаждения — масляная или воздушная
  • Вводы для подключения к электрической сети
  • Бак для размещения активной части (для масляных трансформаторов)

При подаче переменного напряжения на первичную обмотку в магнитопроводе возникает переменный магнитный поток. Он наводит ЭДС во вторичной обмотке. Величина наведенной ЭДС зависит от соотношения числа витков в обмотках.


Классификация силовых трансформаторов

Силовые трансформаторы классифицируют по различным признакам:

По числу фаз:

  • Однофазные
  • Трехфазные

По способу охлаждения:

  • Масляные — с естественным или принудительным охлаждением масла
  • Сухие — с воздушным охлаждением

По назначению:

  • Силовые общего назначения
  • Преобразовательные
  • Специальные (печные, сварочные и др.)

По числу обмоток:

  • Двухобмоточные
  • Трехобмоточные
  • Многообмоточные

Выбор типа трансформатора зависит от конкретных условий эксплуатации и требований к его характеристикам.

Основные параметры и характеристики силовых трансформаторов

Основные параметры, характеризующие силовой трансформатор:

  • Номинальная мощность (кВА)
  • Номинальное напряжение первичной и вторичной обмоток (кВ)
  • Потери холостого хода и короткого замыкания (кВт)
  • Напряжение короткого замыкания (%)
  • Ток холостого хода (%)
  • Схема и группа соединения обмоток
  • Габаритные размеры и масса

Какие характеристики наиболее важны при выборе трансформатора? В первую очередь это номинальная мощность и напряжение обмоток. Они должны соответствовать параметрам питающей сети и подключаемой нагрузки. Также важны потери энергии, определяющие КПД трансформатора.


Области применения силовых трансформаторов

Силовые трансформаторы широко применяются в системах генерации, передачи и распределения электроэнергии:

  • На электростанциях — для повышения напряжения генераторов до уровня линий электропередачи
  • На подстанциях — для понижения напряжения до уровня распределительных сетей
  • В распределительных сетях — для снижения напряжения до уровня потребителей
  • На промышленных предприятиях — для питания технологического оборудования
  • В системах электроснабжения зданий и сооружений

Где еще используются силовые трансформаторы? Они применяются в составе преобразовательных установок, для питания электропечей, в сварочных аппаратах и других специальных электротехнических устройствах.

Особенности эксплуатации силовых трансформаторов

При эксплуатации силовых трансформаторов необходимо учитывать следующие особенности:

  • Контроль нагрузки и температуры — не допускать перегрузок и перегрева
  • Проверка состояния изоляции обмоток и трансформаторного масла
  • Контроль уровня масла в баке и работы системы охлаждения
  • Своевременное проведение профилактических испытаний и ремонтов
  • Защита от токов короткого замыкания и перенапряжений

Как обеспечить надежную работу силового трансформатора? Необходимо соблюдать правила технической эксплуатации, проводить регулярные осмотры и испытания, своевременно выявлять и устранять неисправности.


Современные тенденции в развитии силовых трансформаторов

Основные направления совершенствования конструкции и характеристик силовых трансформаторов:

  • Снижение потерь энергии и повышение КПД
  • Уменьшение массогабаритных показателей
  • Применение новых электротехнических материалов
  • Внедрение цифровых систем мониторинга и диагностики
  • Повышение экологичности и пожаробезопасности
  • Увеличение срока службы

Какие инновации внедряются в конструкцию силовых трансформаторов? Применяются аморфные сплавы для магнитопроводов, новые изоляционные материалы, разрабатываются «умные» трансформаторы с цифровым управлением.

Выбор силового трансформатора для конкретных условий эксплуатации

При выборе силового трансформатора необходимо учитывать следующие факторы:

  • Требуемая мощность и напряжение
  • Характер и режим нагрузки
  • Условия окружающей среды
  • Требования к габаритам и массе
  • Экономические показатели (стоимость, потери)
  • Требования к надежности и сроку службы

Как правильно подобрать силовой трансформатор? Необходимо проанализировать параметры электрической сети и нагрузки, учесть условия эксплуатации, рассчитать требуемую мощность с запасом на перспективу. При выборе рекомендуется проконсультироваться со специалистами.



Силовой трансформатор — OMICRON

JavaScript не активен

Вы отключили JavaScript. Пожалуйста, активируйте JavaScript для использования всех предлагаемых нами функций

Силовые трансформаторы являются центральным звеном в сетях распределения и передачи электроэнергии. Поэтому их состояние очень важно для обеспечения надежной, бесперебойной работы. Любые неисправности могут иметь серьезные последствия. Перегрузка участков сети из-за отключений трансформаторов чревата серьезными последующими нарушениями электроснабжения. Полный отказ изоляции трансформатора может привести к травмированию персонала, а также к значительным повреждениям оборудования.

Поэтому мы разработали широкий диапазон решений для испытаний силовых трансформаторов, соответствующих нормам международных стандартов.

Литература

Решения

Стандартные электрические испытания на силовых трансформаторах

Регулярное выполнение ряда стандартных электрических испытаний представляет собой эффективный способ…

Измерение емкости и тангенса угла диэлектрических потерь / коэффициента мощности

Состояние изоляции — очень важный фактор для обеспечения безопасной и надежной работы…

Измерение и анализ частичных разрядов

Частичные разряды (ЧР), как определено в IEC 60270, представляют собой локализованные разряды,…

Анализ частотного отклика (SFRA)

Анализ частотного отклика (Frequency Response Analysis, FRA или SFRA) — это действенный и точный…

Анализ степени влаги

Влага в твердой части бумажной изоляции силовых трансформаторов является одним из наиболее важных…

Анализ переключателя ответвлений

Переключатели ответвлений под нагрузкой (РПН) играют важную роль в регулировании напряжения в…

Правильная оценка состояния трансформатора позволяет рационально использовать его ресурс

Важно, чтобы во время ввода в эксплуатацию и последующей работы трансформатор был в хорошем состоянии. На срок службы трансформатора влияют множество факторов.

Диагностические испытания и мониторинг помогут определить состояние трансформатора и выбрать правильные методы обслуживания, которые повысят надежность работы и продлят срок его службы.

Комплект для силовых трансформаторов

Универсальное решение для всесторонней диагностики силовых трансформаторов. Оно включает в себя программное обеспечение Primary Test Manager™ и различные испытательные системы OMICRON.

Дополнительные сведения

Продукты для

TESTRANO 600

CPC 100

CPC 80 + CP TD12/15

TANDO 700

DIRANA

FRANEO 800

CT Analyzer

MPD 800

PDL 650

Primary Test Manager (PTM)

UHF 800

Видео

Change cookie settings to load video. Allow marketing cookies.

Change cookie settings to load video. Allow marketing cookies.

Change cookie settings to load video. Allow marketing cookies.

Change cookie settings to load video. Allow marketing cookies.

Change cookie settings to load video. Allow marketing cookies.

Связаться с нами

Необходимо больше информации? Есть вопрос?

Запрос демо?
Свяжитесь с нами

Трехфазный силовой трансформатор ТСЗ 60 кВА

  • Главная
  • Справочник
  • Варианты трансформаторов

Задать вопрос

Хотите узнать больше об услуге? Спросите нас!

Технические характеристики

ТСЗ-60 кВА

Мощность, кВА

60

Количество фаз сети

3

Масса, кг

420

Материал обмоток трансформатора

Медь или алюминий

Режим работы

Непрерывный

Габаритные размеры (дхшхв), мм

760*720*790

Степень защиты

IP20

Класс изоляции

В

С развитием индивидуального строительства возрос спрос на силовые трёхфазные установки малого и среднего диапазона мощностей. Сейчас не составляет большой проблемы заключить договор с энергетическими компаниями на подключение собственной силовой трансформаторной установки и создать в своём домовладении зону свободного пользования электроэнергией высокого качества. В тех случаях, когда есть возможность подключиться к магистральной линии 0,4 кВ можно использовать трехфазный сухой трансформатор напряжения ТСЗ мощностью 60 кВА, который вполне обеспечит потребности небольшого столярного цеха или автомастерской. Рабочий диапазон напряжений для любой из обмоток: от 12 до 1000 вольт. Конструкция корпуса отвечает требованиям IP20 (МЭК 529-89) и рассчитана на неподвижный монтаж.

Поскольку трансформатор ТСЗ 60 кВА не входит в стандартный ряд мощностей силовых трансформаторов, то купить трехфазный сухой трансформатор напряжения ТСЗ мощностью 60 кВА можно в нашей компании. Воспользоваться услугой предварительного заказа на специфическое изделие можно и удалённо, подробно заполнив соответствующий лист заказа, но более предпочтительный вариант – согласовать все технические моменты в личной беседе с нашими менеджерами отдела продаж.

Ознакомиться с подробными параметрами на трансформатор ТСЗ-60 кВА можно на нашем сайте. Там же можно получить предварительную консультацию по техническими вопросам касательно изготовления устройств с нестандартными параметрами.

Изготовление изделия на заказ не означает выпуск одной единицы товара. Купить трехфазный сухой трансформатор напряжения ТСЗ мощностью 60 кВА можно и оптом. При этом на него, также как и на серийные установки, выдаётся гарантия сроком в 24 месяца. Компания «ЭТА» заключает договора с любой формой собственности. Мы обеспечиваем надлежащее документальное обеспечение, соответствующее всем налоговым и бухгалтерским нормам, как для физических так и для юридических лиц.

  • Электротехническое оборудование
  • Сварочный выпрямитель ВД-313
  • Трансформатор для подогрева бетона
  • Сварочные трансформаторы переменного тока

Заказать услугу

Оформите заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей.

Поделиться ссылкой:

Вернуться к списку

Что такое силовой трансформатор



Содержание

1. Что такое силовой трансформатор?

2. Типы силового трансформатора

3. Функции и роли трансформаторов

4. Где купить силовой трансформатор?

1. Что такое силовой трансформатор?

Силовые трансформаторы преобразуют электрическое напряжение с одного уровня или фазы на другой. Как правило, он понижает коэффициент напряжения от более высокого уровня к более низкому. Как и другие трансформаторы, силовые трансформаторы работают по принципу магнитной индукции между катушками для преобразования уровней напряжения или тока в другие уровни напряжения или тока. Он включает в себя широкий спектр электрических трансформаторов, таких как управляющий трансформатор, автотрансформатор, трансформатор тока, трансформатор общего назначения, распределительный трансформатор, измерительный трансформатор, трансформатор напряжения (напряжения) и изолирующий трансформатор.

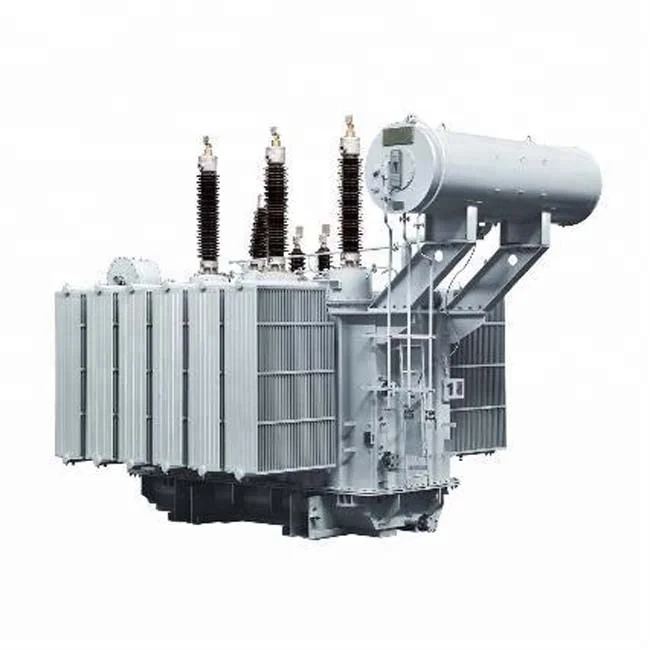

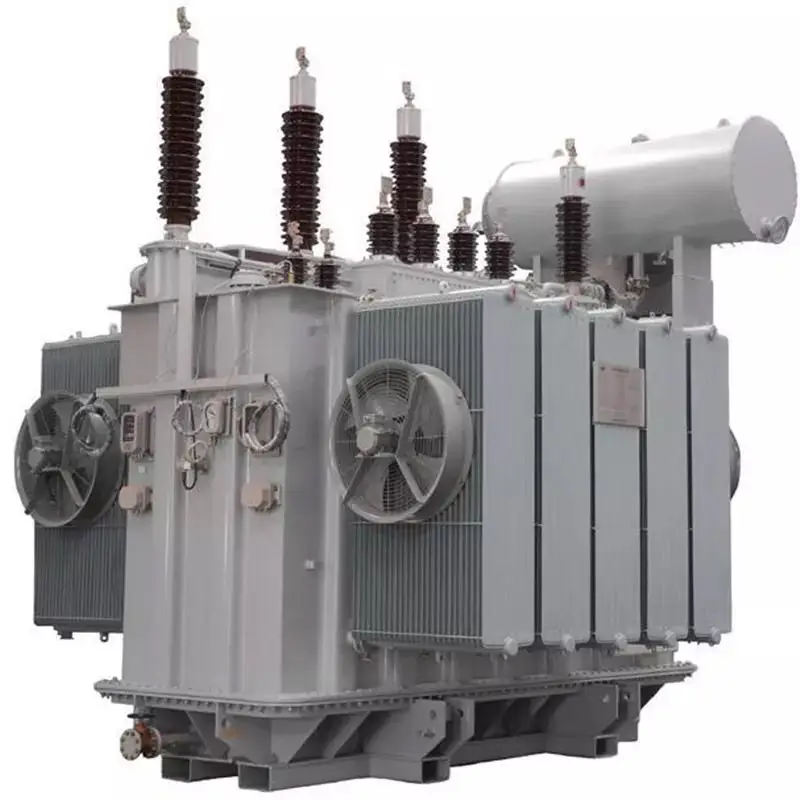

Силовой трансформатор



Существуют некоторые различия между силовыми трансформаторами и распределительными трансформаторами, работающими на нормальных уровнях. Обычно силовые трансформаторы используются в сетях электропередачи (которые используют более высокие напряжения) для повышения или понижения напряжения (400 кВ, 200 кВ, 110 кВ, 66 кВ, 33 кВ), и их мощность превышает 200 МВА. Коммунальные распределительные трансформаторы используются в распределительных сетях для преобразования электроэнергии до уровня (11 кВ, 6,6 кВ, 3,3 кВ, 440 В, 230 В), который может быть использован конечным пользователем, и обычно имеют номинальную мощность ниже 200 МВА.



Распределительный трансформатор

2. Типы силового трансформатора

Типы силового трансформатора



Существует множество способов классификации силовых трансформаторов в зависимости от их конструкции и функций.

  • По количеству фаз разделим трансформаторы на однофазные и трехфазные.
  • В зависимости от функции различают повышающие трансформаторы и понижающие трансформаторы
  • В соответствии с сердечником, мы делим на трансформатор с воздушным сердечником и трансформатор с ферромагнитным/железным сердечником.
  • В зависимости от применения: силовые трансформаторы, распределительные трансформаторы, изолирующие трансформаторы
  • На основе обмоток у нас есть двухобмоточный трансформатор и автотрансформатор.
  • В зависимости от конструкции сердечника у нас есть трансформатор с сердечником, трансформатор с оболочкой и трансформатор с ягодным типом.

Назначение силового трансформатора?

Для чего нужен трансформатор? Это обычное электрическое устройство, которое встречается где угодно. От небольших домов до обширных объектов электричество невозможно использовать без трансформатора.

3. Функции и роли трансформаторов:

Трансформатор представляет собой электрическое устройство, состоящее из двух или более обмоток, включенных в одно и то же магнитное поле. Трансформатор состоит из двух или более изолированных медных катушек, намотанных на один и тот же ферритовый или ферромагнитный сердечник. Эти железные сердечники не проводят электричество, но обладают магнитной проводимостью.



Роли трансформатора

Силовые трансформаторы могут изменять переменное напряжение, повышать или понижать напряжение, давая выходное напряжение, соответствующее потребностям. Он используется для передачи электроэнергии на большие расстояния или для ее использования в домах или на фабриках.

Итак, вы не можете использовать электричество без силового трансформатора.



Более конкретный

  • Роль трансформатора заключается в том, что он преобразует напряжение для желаемой цели, например, из линии среднего напряжения 10 кВ в низкое напряжение 220 В или 400 В, используемое в жилых помещениях или на предприятиях. .
  • Кроме того, силовые трансформаторы преобразуют среднее напряжение от источника (от 10 кВ до 50 кВ) в высокое напряжение (от 110 кВ до 500 кВ и выше) перед передачей его в линию высокого напряжения. При передаче электроэнергии на большие расстояния чем выше напряжение, тем меньше потери.

4. Где купить силовой трансформатор?

Силовой трансформатор является электрическим устройством, поэтому он требует высокой безопасности. Многие заводы могут поставлять высококачественные трансформаторы, такие как Vietnamtransformer, Siemens, Schneider Electric и т. д.



Vietnamtransformer (компания MBT) находится во Вьетнаме. Наши продукты получают международные квалификации, такие как ISO 9001-2015, ISO 14001-2015, и вьетнамские стандарты, такие как TCVN 6306 (IEC 60076), номер решения 62 / QĐ – EVN (Вьетнам).
