Использование мультиметра. Как пользоваться мультиметром: полное руководство по измерению напряжения, тока и сопротивления

Как правильно настроить мультиметр для измерения напряжения. Какие меры предосторожности нужно соблюдать при измерении тока. Как избежать ошибок при измерении сопротивления. Какие основные функции есть у современных мультиметров. Как выбрать подходящий мультиметр для своих задач.

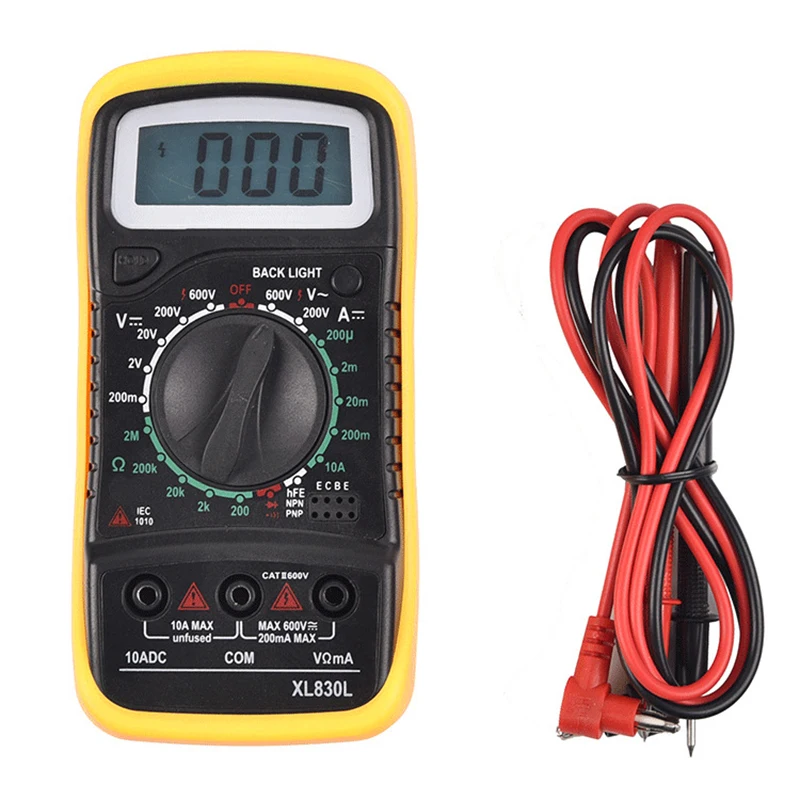

Основные функции и возможности мультиметра

Мультиметр — это универсальный измерительный прибор, объединяющий в себе функции вольтметра, амперметра и омметра. Современные цифровые мультиметры обладают широким набором возможностей:

• Измерение постоянного и переменного напряжения
• Измерение постоянного и переменного тока
• Измерение сопротивления
• Проверка целостности цепи
• Проверка диодов
• Измерение емкости конденсаторов
• Измерение частоты
• Измерение температуры

Наличие всех этих функций в одном компактном приборе делает мультиметр незаменимым инструментом для диагностики и ремонта электронной техники. Чтобы эффективно использовать все возможности мультиметра, важно понимать принципы его работы и соблюдать правила безопасности при проведении измерений.

Как правильно измерять напряжение мультиметром

Измерение напряжения — одна из базовых и наиболее часто используемых функций мультиметра. Чтобы корректно измерить напряжение, необходимо выполнить следующие шаги:

1. Установите поворотный переключатель мультиметра в положение измерения напряжения (V). Выберите постоянное (DC) или переменное (AC) напряжение в зависимости от типа измеряемого сигнала.
2. Подключите черный щуп к разъему COM, а красный — к разъему V на мультиметре.
3. Подсоедините щупы параллельно участку цепи, на котором нужно измерить напряжение. Черный щуп к «минусу», красный — к «плюсу».
4. Считайте показания с дисплея мультиметра.

При измерении напряжения важно соблюдать осторожность и не допускать короткого замыкания щупов между собой. Это может привести к повреждению мультиметра или измеряемой цепи.

Правила безопасного измерения тока мультиметром

Измерение тока — наиболее сложная и потенциально опасная операция при работе с мультиметром. В отличие от измерения напряжения, для измерения тока мультиметр необходимо включить последовательно в разрыв цепи. Чтобы безопасно измерить ток, следуйте этому алгоритму:

1. Установите поворотный переключатель в режим измерения тока (A). Выберите постоянный (DC) или переменный (AC) ток.
2. Подключите черный щуп к разъему COM, а красный — к разъему A на мультиметре.
3. Разомкните измеряемую цепь и подключите мультиметр последовательно в разрыв.
4. Включите питание цепи и снимите показания с дисплея мультиметра.
5. После измерения отключите питание, уберите мультиметр и восстановите целостность цепи.

Никогда не пытайтесь измерять ток, просто подключив мультиметр параллельно участку цепи. Это приведет к короткому замыканию через прибор и может вызвать его повреждение. Также не забывайте переключать мультиметр обратно в режим измерения напряжения после завершения измерения тока.

Особенности измерения сопротивления мультиметром

Измерение сопротивления — еще одна базовая функция мультиметра. При измерении сопротивления необходимо учитывать следующие важные моменты:

• Измерение сопротивления проводится только на обесточенных компонентах и участках цепи.
• Перед измерением убедитесь, что конденсаторы в цепи разряжены.
• Для точного измерения компонент следует выпаивать из схемы, чтобы исключить влияние параллельных цепей.
• При измерении малых сопротивлений учитывайте сопротивление щупов и контактов.
• Режим прозвонки цепи позволяет быстро проверять целостность проводников и соединений.

Соблюдение этих правил позволит получать корректные результаты при измерении сопротивлений различных компонентов и участков электрических цепей.

Как выбрать подходящий мультиметр

При выборе мультиметра следует учитывать несколько ключевых параметров:

• Точность измерений — определяется количеством разрядов и погрешностью.
• Диапазоны измерений — должны соответствовать вашим задачам.
• Категория безопасности — для работы с сетевым напряжением нужен прибор не ниже CAT III.
• Дополнительные функции — измерение емкости, частоты, температуры и т.д.
• Тип индикатора — цифровой, стрелочный или комбинированный.
• Автоматический выбор пределов измерения.
• Возможность подключения к компьютеру для анализа данных.

Для бытового применения подойдет недорогой мультиметр начального уровня. Для профессиональной работы стоит выбрать более функциональную модель от проверенных производителей.

Основные правила безопасности при работе с мультиметром

Чтобы избежать поражения электрическим током и повреждения оборудования при работе с мультиметром, необходимо соблюдать следующие меры предосторожности:

• Перед началом измерений внимательно осмотрите мультиметр и щупы на предмет повреждений.
• Не превышайте максимально допустимые значения напряжения и тока для выбранного диапазона.
• При измерении высоких напряжений работайте одной рукой, держа вторую в кармане.
• Не измеряйте сопротивление и не проверяйте целостность цепи на компонентах под напряжением.
• Всегда начинайте измерения с максимального диапазона, постепенно уменьшая его.
• Не используйте мультиметр во влажной среде или при наличии горючих газов.
• При измерении тока не забывайте возвращать мультиметр в режим вольтметра.

Соблюдение этих простых правил позволит безопасно и эффективно использовать все возможности мультиметра при диагностике и ремонте электронной техники.

Типичные ошибки при использовании мультиметра

Даже опытные пользователи иногда допускают ошибки при работе с мультиметром. Вот наиболее распространенные из них:

• Измерение напряжения в режиме измерения тока. Это может привести к короткому замыканию и повреждению прибора.
• Попытка измерить ток, просто подключив мультиметр параллельно участку цепи.
• Измерение сопротивления компонентов, не выпаяв их из схемы.
• Неправильный выбор диапазона измерений, приводящий к неточным показаниям.
• Забывание о необходимости учета погрешности прибора при анализе результатов.
• Пренебрежение правилами техники безопасности при работе с высоким напряжением.

Чтобы избежать этих ошибок, всегда внимательно выбирайте нужный режим измерения, соблюдайте порядок подключения и не забывайте о мерах предосторожности.

Заключение: мультиметр как незаменимый инструмент для диагностики

Мультиметр — это универсальный измерительный прибор, который позволяет быстро и точно определять основные электрические параметры компонентов и цепей. Освоив правила работы с мультиметром и соблюдая технику безопасности, вы получите мощный инструмент для диагностики и ремонта электронной техники.

Регулярная практика и эксперименты с безопасными низковольтными схемами помогут вам в совершенстве овладеть всеми возможностями этого прибора. Не бойтесь пробовать новые функции вашего мультиметра — это расширит ваши возможности при работе с электроникой.

Помните, что правильное использование мультиметра не только повышает эффективность вашей работы, но и обеспечивает безопасность. Внимательно изучите инструкцию к вашему прибору и всегда соблюдайте рекомендованные меры предосторожности. С таким подходом мультиметр станет вашим надежным помощником в мире электроники.

Как использовать мультиметр для ремонта техники

Что нужно иметь, чтобы отремонтировать какой-то электрический прибор? Конечно же сам прибор, который следует отремонтировать. Также понадобятся инструменты: отвертки, плоскогубцы, кусачки и прочий арсенал домашнего мастера. Не обойтись и без паяльника, так как без него процесс пайки весьма затруднителен. Ну и конечно не обойтись без мультиметра. Именно с его помощью можно провести полноценную диагностику всего электроприбора или его отдельных компонентов.

Какой мультиметр лучше всего подходит для ремонта техники? Собственно, для данных целей, подойдет даже самый простой. Таким мультиметром можно проводить базовую диагностику устройства, однако, если вам потребуется провести глубокую проверку, тогда будет лучше использовать более качественный измерительный прибор с большим набором функций.

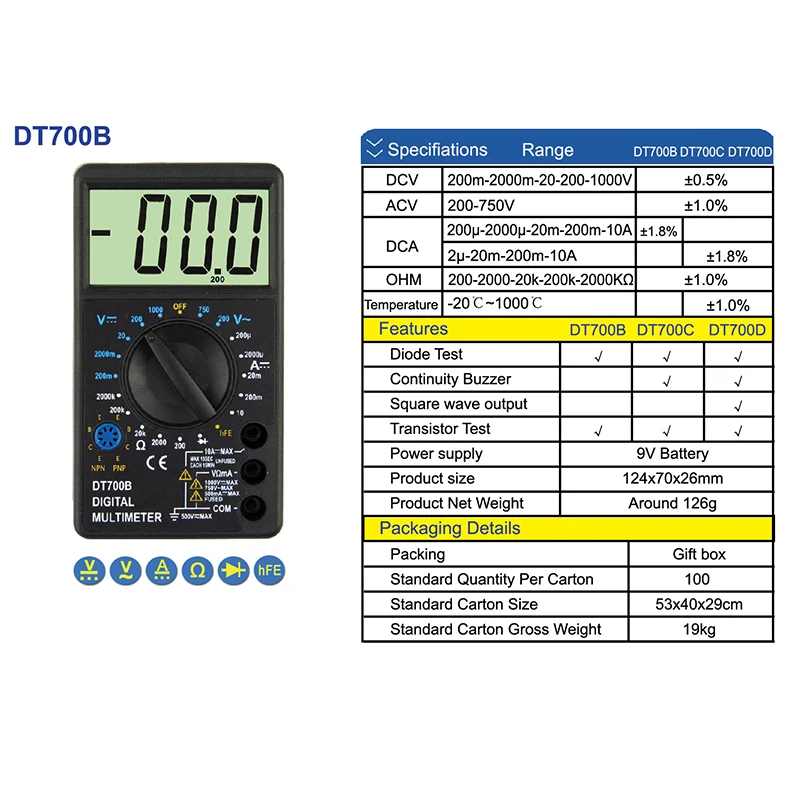

Какой мультиметр нужен именно вам?

Чтобы приступить к выбору мультиметра, для начала стоит определить, какие задачи он будет выполнять: если кроме базовой диагностики – тогда хватит и самого обыкновенного, а вот если нужно исполнить более серьезную задачу, тогда придется раскошелиться на более серьезный аппарат.

И так, рассмотрим основные функции мультиметра, который станет «золотой серединой»:

• Измерение постоянного и переменного напряжения позволят проверить, какое напряжение проходит через определенный участок цепи. Эта функция мультиметра позволит выявить проблемы с электроснабжением цепи или ее участка.
• Измерение сопротивления позволит выявить окисления провода или контактных дорожек. Также эта функция позволит измерить сопротивление участка цепи и протестировать резисторы.
• Функция прозвона электрической цепи будет очень полезной, если нужно проверить целостность участка цепи, провода или же контактных дорожек платы.
• Так же не помешает возможность измерения емкости конденсатора, так как они применяются практически в любом современном электроприборе. Если мультиметр не имеет такой функции, получиться проверить только работоспособность конденсатора
• Измерение постоянного и переменного тока – полезная функция для ремонта большинства электронных устройств. Ведь большинство приборов работают именно с постоянным током, а на входе у них имеется специальный преобразующий блок питания.
• Кроме того, будут полезны функции проверки диодов и измерения коэффициента усиления транзисторов.
• Ну и не лишней будет функция измерения температуры. Она позволит найти элементы или участки платы, которые перегреваются в процессе работы.

Таких возможностей мультиметра будет более чем достаточно, для ремонта электронных устройств.

Как правило, таким функционалом обладает большинство моделей мультиметров, так что с выбором прибора проблем не возникнет.

Как использовать все эти функции?

С набором функций вопрос решен, мультиметр вы уже выбрали (или выбираете), теперь пришло время ответить на главный вопрос — как пользоваться мультиметром при ремонте какого-либо электронного устройства? Для этого необходимо знать, где и как применять ту или иную измерительную функцию мультиметра.

• Переключите свой мультиметр в режим измерения постоянного или переменного напряжения, чтобы узнать, какое собственно напряжение протекает через участок цепи! Установите щупы мультиметра параллельно участку и измеряйте.
  Также можно измерить и напряжение, протекающее через определенный элемент цепи.
• Функция измерения постоянного и переменного тока также будет очень полезной при диагностике устройства. Вот только при измерении силы тока мультиметр нужно включать в сеть не параллельно, а последовательно. Таким образом можно измерить ток, который подается на отдельный элемент цепи.
• Функцией измерения сопротивления можно найти окисленный проводник, так как у таких проводников будет довольно высокое сопротивление. Ну и конечно можно измерять сопротивление различных элементов цепи, в том числе проверять на исправность резисторы.
• Прозвон электрической цепи вообще является универсальной функцией. С ее помощью очень удобно проверять целостность контактов, проводов, дорожек плат и так далее. Суть данной функции в том, что через красный щуп, на черный подается напряжение, достаточное для активации специальной пищалки. Когда вы замыкаете цепь — раздается звуковой сигнал.
• Функции тестирования диодов и измерение коэффициента усиления транзисторов также будут весьма полезны. Первая позволяет проверить исправность диода. Если диод проводит ток только в одном направлении — он исправен. Если же не проводит, или проводит в обеих — диод неисправен и его нужно заменить. Собственно, с помощью данной функции, можно проверять и исправность транзисторов, так как транзистор, по сути, является двойным диодом с общим входом или общим выходом. Ну а для измерения их коэффициента усиления предназначена своя функция. К слову, с ее помощью можно также определить и конфигурацию компонента, и его тип.
• Думаете, что в устройстве испорченные конденсаторы, но внешне они выглядят вполне нормально? В таком случае не обойтись без функции измерения емкости! Подключите к конденсатору щупы устройства, или же отпаяйте и вставьте его в специальный разъем на корпусе мультиметра и узнайте, какую емкость он имеет и рабочий ли он вообще. Но помните, что перед тем как проверять конденсатор, его необходимо разрядить.
• Ваше устройство перегревается? Как узнать, какой именно элемент цепи приводит к перегреву, да и собственно интересно же узнать, насколько сильно он перегревается? Для этого и нужна функция измерения температуры! Установите термопару на объекте, чью температуру нужно измерить и измеряйте, все очень просто!

Вот и все способы применения различных функций мультиметра для диагностики и ремонта техники.

Вот видите, все очень просто!

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Безопасные методы работы с мультиметром

Добавлено 13 декабря 2020 в 21:51

Безопасное и эффективное использование измерительных приборов – это, пожалуй, самый ценный навык, которым может овладеть электронщик, как ради собственной безопасности, так и для профессионального мастерства. Использовать измерительный прибор поначалу может быть сложно, зная, что вы подключаете его к цепям под напряжением, которые могут содержать опасные для жизни уровни напряжения и тока.

Это опасение небезосновательно, и при использовании измерительных приборов всегда лучше действовать осторожно. У опытных технических специалистов небрежность чаще, чем любой другой фактор, является причиной несчастных случаев с электричеством.

Мультиметры

Самым распространенным электрическим измерительным оборудованием является мультиметр. Мультиметры названы так потому, что они могут измерять множество параметров: напряжение, ток, сопротивление и часто многие другие, некоторые из которых не могут быть описаны в данной статье из-за их сложности.

В руках обученного специалиста мультиметр является одновременно эффективным рабочим инструментом и средством безопасности. Однако в руках неграмотного и/или неосторожного человека мультиметр может стать источником опасности при подключении его к «действующей» цепи.

Существует множество различных брендов мультиметров, причем каждый производитель выпускает несколько моделей с разными наборами функций. Мультиметр, показанный здесь на следующих иллюстрациях, представляет собой «обобщенный» дизайн, не специфичный для какого-либо производителя, но достаточно общий, чтобы научить основным принципам использования:

Рисунок 1 – Цифровой мультиметр

Вы можете заметить, что дисплей этого измерительного устройства имеет «цифровой» тип: числовые значения отображаются с помощью четырех цифр, как на цифровых часах. Поворотный переключатель (сейчас установлен в положение «Off»/«Выкл») имеет пять различных положений режимов измерения, в которых он может быть установлен: два положения «V», два положения «A» и одно положение посередине с забавным символом «подковы», представляющим «сопротивление».

Символ «подкова» – это греческая буква «Омега» (Ω), которая в англоязычной литературе является символом для электрической единицы измерения Ом.

У двух положений «V» и двух положений «A» вы можете заметить, что у каждой из этих пар одно положение имеет дополнительную иконку из пары горизонтальных линий (одна сплошная, одна пунктирная), а другое – из пунктирной линии с волнистой кривой над ней. Параллельные линии представляют «постоянный ток», а волнистая кривая – «переменный ток». «V», конечно, означает «напряжение», а «A» означает «силу тока».

Для измерения постоянного тока мультиметр внутри использует методы, отличные от тех, которые он использует для измерения переменного тока. Поэтому пользователю необходимо выбрать, какой тип напряжения (V) или тока (A) должен измеряться. Хотя мы не обсуждали переменный ток (AC, alternating current) в каких-либо технических подробностях, это различие в настройках мультиметра важно помнить.

Разъемы мультиметров

На лицевой панели мультиметра есть три разных разъема, к которым мы можем подключить наши измерительные провода. Измерительные провода – это не что иное, как специально подготовленные провода, используемые для подключения измерителя к тестируемой цепи.

Провода покрыты гибкой изоляцией с цветовой кодировкой (черной или красной), чтобы руки пользователя не касались оголенных проводов; концы измерительных щупов представляют собой острые жесткие металлические штыри:

Рисунок 2 – Щупы и разъемы мультиметра

Черный измерительный провод всегда подключается к черному разъему на мультиметре: с пометкой «COM», то есть «общий» (common). Красный измерительный провод подключается либо к красному разъему с обозначениями напряжения и сопротивления, либо к красному разъему с обозначением тока, в зависимости от того, какой параметр вы собираетесь измерить с помощью мультиметра.

Чтобы увидеть, как это работает, давайте посмотрим на пару примеров, показывающих, как используется мультиметр. Сначала мы настроим мультиметр для измерения постоянного напряжения от батареи:

Рисунок 3 – Измерение постоянного напряжения батареи

Обратите внимание, как два измерительных провода подключены к соответствующим разъемам на мультиметре для измерения напряжения, а переключатель установлен в положение постоянного напряжения.

Теперь рассмотрим пример использования мультиметра для измерения переменного напряжения от бытовой (настенной) электрической розетки):

Рисунок 4 – Измерение переменного напряжения от розетки

Единственное отличие в настройке мультиметра – это положение переключателя: теперь он находится в положении «V» для переменного напряжения. Поскольку мы всё еще измеряем напряжение, измерительные провода останутся подключенными к тем же разъемам.

В обоих этих примерах крайне важно не допускать, чтобы наконечники щупов соприкасались друг с другом, пока они оба находятся в контакте с соответствующими точками в цепи. Если это произойдет, произойдет короткое замыкание, создающее искру и, возможно, даже пламя, если источник напряжения способен обеспечивать достаточный ток! На следующем изображении показана эта потенциальная опасность:

Рисунок 5 – Короткое замыкание

Это лишь один из способов, которым мультиметр может стать источником опасности при неправильном использовании.

Измерение напряжения, пожалуй, самая распространенная функция, для которой используется мультиметр. Это, безусловно, первичное измерение, проводимое в целях безопасности (часть процедуры блокировки/маркировки), и оно должно быть хорошо понятно человеку, использующему мультиметр.

Поскольку напряжение всегда относительное между двумя точками, мультиметр, прежде чем обеспечить надежное измерение, должен быть надежно подключен к двум точкам в цепи. Обычно это означает, что оба щупа должны быть крепко взяты пользователем и прижаты к правильным точкам источника напряжения или цепи во время измерения.

Поскольку путь электрического тока «рука-рука» является наиболее опасным, удерживание измерительных щупов в двух точках высоковольтной цепи таким образом всегда представляет потенциальную опасность. Если защитная изоляция измерительных щупов изношена или потрескалась, пальцы пользователя во время измерения могут соприкоснуться с проводниками щупа, что приведет к электрическому удару.

Более безопасным вариантом будет, если можно использовать только одну руку для удерживания щупов. Иногда один измерительный щуп можно «защелкнуть» на проверяемой точке цепи, чтобы его можно было отпустить, а другой установить на место, используя только одну руку. Для облегчения этого на щуп можно прикрепить специальный аксессуар, такой как пружинный зажим «крокодил».

Помните, что измерительные щупы мультиметра являются частью всего комплекта оборудования и с ними следует обращаться с той же осторожностью и бережностью, что и к самому мультиметру. Если вам нужен специальный аксессуар для ваших измерительных проводов, такой как пружинный зажим или другой специальный наконечник щупа, обратитесь к каталогу продукции производителя мультиметра или другого производителя измерительного оборудования.

Не пытайтесь проявлять творческий подход и делать свои собственные щупы, так как в следующий раз, когда будете использовать их в цепи под напряжением, вы можете подвергнуть себя опасности.

Кроме того, следует помнить, что цифровые мультиметры обычно хорошо справляются с различением измерений переменного и постоянного тока, поскольку они настраиваются на одно или другое при проверке напряжения или тока.

Как мы видели ранее, как переменное, так и постоянное напряжение и ток могут быть смертельными, поэтому при использовании мультиметра в качестве устройства проверки безопасности вы всегда должны проверять наличие как переменного, так и постоянного напряжения, даже если вы не ожидаете обнаружить их обоих! Также, проверяя наличие опасного напряжения, вы должны обязательно проверить все пары рассматриваемых точек.

Например, предположим, что вы открыли распределительный шкаф и обнаружили три больших проводника, подающих переменное напряжение на нагрузку. Автоматический выключатель, питающий эти провода (предположительно), был отключен, заблокирован и промаркирован. Вы дважды проверили отсутствие питания, нажав кнопку «Вкл» на нагрузке. Ничего не произошло, так что теперь вы переходите к третьему этапу проверки безопасности: проверке отсутствия напряжения.

Сначала вы проверяете свой мультиметр на источнике напряжения, заведомо находящемся под напряжением, чтобы убедиться, что мультиметр работает правильно. Удобный источник переменного напряжения для этой проверки может обеспечить любая ближайшая электрическая розетка. Вы выполняете это и обнаруживаете, что мультиметр показывает всё правильно. Затем вам нужно проверить напряжение между этими тремя проводами в шкафу. Но напряжение измеряется между двумя точками, так где же проверить?

Рисунок 6 – Распределительный шкаф

Ответ – проверить все комбинации этих трех точек. Как видите, на рисунке точки обозначены буквами «A», «B» и «C», поэтому вам нужно будет взять мультиметр (установленный в режиме вольтметра) и проверить между точками A и B, B и C, A и C.

Если вы обнаружите напряжение между любой из этих пар, цепь не находится в «состоянии нулевой энергии». Но подождите! Помните, что мультиметр не будет регистрировать постоянное напряжение, когда он находится в режиме измерения переменного напряжения, и наоборот, поэтому вам необходимо проверить эти три пары точек в каждом режиме, в общей сложности шесть проверок напряжения для полной проверки!

Однако, даже несмотря на все эти проверки, мы еще не охватили все возможности. Помните, что опасное напряжение может появиться между одиночным проводом и землей (в этом случае металлический корпус шкафа будет хорошей опорной точкой заземления) в энергосистеме.

Итак, чтобы быть в полной безопасности, мы должны проверять не только между A и B, B и C и A и C (как в режимах переменного, так и постоянного напряжения), но также мы должны проверять между A и землей, B и землей, и C и землей (в режимах переменного и постоянного напряжения)! Это дает в общей сложности двенадцать проверок напряжения для этого, казалось бы, простого сценария всего с тремя проводами. Затем, конечно же, после того, как мы завершим все эти проверки, нам нужно взять мультиметр и повторно проверить его с помощью источника напряжения, заведомо находящегося под напряжением, (например, розетка), чтобы убедиться, что мультиметр по-прежнему в рабочем состоянии.

Использование мультиметра для проверки сопротивления

Использование мультиметра для проверки сопротивления – гораздо более простая задача. Измерительные провода будут оставаться подключенными к тем же разъемам, что и при проверке напряжения, но переключатель необходимо повернуть, чтобы он указывал на символ сопротивления «подкова». Касаясь щупами устройства, сопротивление которого необходимо измерить, прибор должен правильно отображать сопротивление в омах:

Рисунок 7 – Мультиметр в режиме измерения сопротивления

При измерении сопротивления следует помнить об одном очень важном моменте: оно должно выполняться только на обесточенных компонентах! Когда мультиметр находится в режиме «сопротивление», он использует небольшую внутреннюю батарею для генерации небольшого тока через измеряемый компонент.

Определив, насколько сложно пропустить этот ток через компонент, можно определить и отобразить сопротивление этого компонента. Если в петле «щуп мультиметра – компонент – щуп мультиметра» имеется дополнительный источник напряжения, который помогает или противодействует току измерения сопротивления, создаваемому мультиметром, это приведет к ошибочным показаниям. В худшем случае мультиметр может даже быть поврежден внешним напряжением.

Режим «сопротивление» мультиметра

Режим «сопротивление» мультиметра очень полезен для определения целостности проводов, а не только для точных измерений сопротивления. Когда между наконечниками измерительных щупов имеется хорошее, надежное соединение (моделируется путем их соприкосновения), мультиметр показывает почти нулевое сопротивление. Если бы в измерительных проводах не было сопротивления, он показывал бы ровно ноль:

Рисунок 8 – Замыкание щупов мультиметра в режиме измерения сопротивления

Если выводы не соприкасаются друг с другом или касаются противоположных концов разорванного провода, мультиметр покажет бесконечное сопротивление (обычно путем отображения пунктирных линий или сокращения «O.L.», что означает «open loop» («разомкнутый контур»)):

Рисунок 9 – Индикация мультиметром бесконечного сопротивления

Измерение тока с помощью мультиметра

Безусловно, наиболее опасным и сложным применением мультиметра является измерение тока. Причина этого довольно проста: чтобы мультиметр мог измерять ток, этот измеряемый ток должен проходить через мультиметр.

Это означает, что мультиметр должен быть включен в путь протекания тока, а не просто подключаться к какой-либо стороне, как в случае измерения напряжения. Чтобы сделать мультиметр частью протекания пути тока цепи, исходная цепь должна быть «разорвана», а мультиметр должен быть включен между двумя точками этого разрыва. Чтобы подготовить мультиметр для этого измерения, необходимо установить переключатель в положение «A» для переменного или постоянного тока, а красный измерительный провод необходимо подключить к красному разъему с маркировкой «A».

На следующем рисунке показаны измеритель, готовый к измерению тока, и проверяемая цепь:

Рисунок 10 – Мультиметр с простой схемой из лампочки и батарейки

Теперь для подготовки к подключению мультиметра разрываем цепь:

Рисунок 11 – Подготовка цепи для измерения силы тока

Следующим шагом является вставка мультиметра в цепь, путем подключения двух щупов к разорванным концам цепи, черный щуп к отрицательной (-) клемме 9-вольтовой батареи и красный щуп к свободному концу провода, ведущего к лампе:

Рисунок 12 – Измерение силы тока в цепи с помощью мультиметра

Этот пример показывает очень безопасную схему для работы. Напряжение 9 вольт вряд ли представляет опасность поражения электрическим током, поэтому не стоит бояться разомкнуть эту цепь (голыми руками, не меньше!) и подключить мультиметр в путь протекания тока. Однако с цепями более высокой мощности это действительно может быть опасным занятием.

Даже если напряжение в цепи будет низким, ток может быть достаточно высоким, чтобы возникла опасная искра в момент установления последнего подключения щупа мультиметра.

Еще одна потенциальная опасность использования мультиметра в режиме измерения силы тока («амперметр») – это возможность неправильно вернуть его в режим измерения напряжения после измерения силы тока. Причины этого зависят от конструкции и работы амперметра.

При измерении тока силы цепи путем помещения мультиметра непосредственно на пути прохождения тока лучше всего, чтобы мультиметр оказывал току небольшое сопротивление или не оказывал никакого сопротивления. В противном случае дополнительное сопротивление изменит работу схемы. Таким образом, мультиметр спроектирован так, чтобы сопротивление между наконечниками измерительных щупов было практически нулевым, когда красный щуп был вставлен в красный разъем «А» (для измерения тока). В режиме измерения напряжения (красный провод вставлен в красный разъем «V») между наконечниками измерительных щупов имеется большое количество мегаомов сопротивления, поскольку вольтметры рассчитаны на сопротивление, близкое к бесконечному (чтобы они не отбирали значительный ток от тестируемой цепи).

При переключении мультиметра из режима измерения тока в режим измерения напряжения легко повернуть переключатель из положения «A» в положение «V» и забыть переключить красный измерительный провод с разъема «A» в разъем «V». В результате, если мультиметр затем подключить к источнику значительного напряжения, произойдет короткое замыкание цепи через мультиметр!

Рисунок 13 – Короткое замыкание цепи через мультиметр

Чтобы предотвратить это, большинство мультиметров имеют функцию предупреждения, которая издает звуковой сигнал, если провод вставлен в гнездо «A», а переключатель установлен в положение «V». Однако какими бы удобными ни были эти функции, они всё же не заменяют ясного мышления и осторожности при использовании мультиметра.

Все качественные мультиметры содержат внутри предохранители, которые выбраны так, чтобы «перегорать» в случае протекания через них чрезмерно большого тока, как в случае, показанном на последнем изображении. Как и все устройства защиты от сверхтоков, эти предохранители в первую очередь предназначены для защиты оборудования (в данном случае, самого мультиметра) от чрезмерного повреждения и только во вторую очередь для защиты пользователя от травмы.

Мультиметр можно использовать для проверки собственного предохранителя, установив переключатель в положение сопротивления и создав соединение между двумя красными разъемами следующим образом:

Рисунок 14 – Индикация при исправном и перегоревшем предохранителе мультиметра

Исправный предохранитель покажет очень маленькое сопротивление, а перегоревший предохранитель всегда покажет «O.L.» (или любое другое показание, которое используется в конкретной модели мультиметра для обозначения разрыва цепи). Фактическое количество Ом, отображаемое для исправного предохранителя, не имеет большого значения, если оно является достаточно низким.

Итак, теперь, когда мы увидели, как использовать мультиметр для измерения напряжения, сопротивления и силы тока, что еще нужно знать? Очень много! Ценность и возможности этого универсального измерительного прибора станут более очевидными по мере того, как вы познакомитесь и приобретете навыки работы с ним.

Ничто не заменит регулярных занятий со сложными инструментами, такими как мультиметр, поэтому не стесняйтесь экспериментировать с безопасными схемами с батарейным питанием.

Резюме

• Измерительный прибор, способный измерять напряжение, ток и сопротивление, называется мультиметром.
• Поскольку напряжение всегда относительно между двумя точками, измеритель напряжения («вольтметр»), чтобы получить правильные показания, должен быть подключен к двум точкам в цепи. Будьте осторожны, при измерении напряжения не допускайте соприкосновения оголенных концов щупов друг с другом, так как это приведет к короткому замыканию!
• Не забывайте всегда проверять как переменное, так и постоянное напряжение при использовании мультиметра для проверки наличия опасного напряжения в цепи. Убедитесь, что вы проверяете напряжение между всеми комбинациями пар проводников, в том числе между отдельными проводниками и землей!
• В режиме измерения напряжения («вольтметр») мультиметры имеют очень высокое сопротивление между выводами.
• Никогда не пытайтесь измерить сопротивление или целостность цепи с помощью мультиметра в цепи, которая находится под напряжением. В лучшем случае показания сопротивления, которые вы получите от мультиметра, будут неточными, а в худшем случае мультиметр может быть поврежден, а вы можете получить травму.
• Измерители тока («амперметры») всегда включаются в цепь, поскольку измеряемый ток должен проходить через измерительный прибор.
• В режиме измерения тока («амперметр») мультиметры практически не имеют сопротивления между выводами. Это сделано для того, чтобы электроны могли проходить через мультиметр с наименьшими трудностями. Если бы это было не так, измеритель добавлял бы в цепь дополнительное сопротивление, тем самым влияя на ток.

Оригинал статьи:

• Safe Meter Usage

Теги

ИзмерениеИзмерение токаМультиметрОбучениеСопротивлениеЭлектрическое напряжениеЭлектробезопасность

Назад

Оглавление

Вперед

Пошаговое руководство: устранение неполадок с помощью мультиметра

Зима подходит к концу, и скоро наступит весна. Сейчас самое время подготовиться к началу поливного сезона! Как и в каждом сезоне, могут быть некоторые задачи, которые вам нужно вычеркнуть из своего списка, прежде чем вы будете полностью готовы к работе. Когда ваш бизнес вернется к работе, вы можете столкнуться с несколькими системами, которые не функционируют или работают неправильно. Устранение неполадок может быть утомительным и отнимать драгоценное время ваших проектов в будущем. Если система принадлежит производителю, с которым вы не знакомы, быстрый поиск необходимых ресурсов может показаться невозможным.

Вот почему мы связались с Дугом Армором, техническим менеджером по коммерческой ирригации Central, чтобы поделиться своим мнением о том, что делать, если система орошения работает неправильно. Армор сертифицирован Ассоциацией ирригации в качестве менеджера по ландшафтным ирригационным водам, кроме того, он имеет сертификаты Hunter & Rain Bird и прошел обучение на заводе Tucor. Он является отличным источником информации по любым техническим вопросам, касающимся ирригационных систем, а также по устранению неполадок в системах, которые не работают должным образом.

От Дага:

Отдел маркетинга Central попросил меня написать статью об устранении неполадок в ирригационных системах. Как только пришло время браться за бумагу, с мест начали поступать звонки с целью устранения неполадок в системах в реальной жизни. Поскольку наш сезонный спринт начинается, я хочу, чтобы эта часть была максимально прямой и простой.

Когда зона полива не активируется, лучшим инструментом для устранения неполадок является мультиметр. Это важнейшее оборудование, которое должно быть у каждого грузовика подрядчика по ирригации. Мультиметр — это недорогой прибор, способный устранять различные проблемы с системой орошения, включая напряжение переменного и постоянного тока, а также сопротивление. Это может помочь выявить проблемы с соленоидами, клапанами, полевой проводкой и контроллерами.

Это оборудование действительно стоит вложений и окупится снова и снова. Получить один. У Armada есть несколько мультиметров на выбор, вы сможете найти тот, который подходит для вашего бизнеса. Если вы также устанавливаете ландшафтное освещение, подумайте о приобретении мультиметра с настоящим среднеквадратичным значением, потому что вы сможете использовать его как для орошения, так и для ландшафтного освещения.

5 Термины, которые необходимо знать при поиске и устранении неполадок в системе:

1. Напряжение переменного тока (VAC) — Переменный ток, это бытовое напряжение. Большинство соленоидов орошения работают от переменного напряжения.
2. Вольт постоянного тока (VDC) – Постоянный ток, обычным источником является батарея. Напряжение постоянного тока поляризовано, что означает, что есть положительный (+) и отрицательный (-), иногда называемый землей. Примечание. Счетчик должен быть правильно подключен, чтобы предотвратить его повреждение, КРАСНЫЙ провод (+), а ЧЕРНЫЙ провод (-).
3. Сопротивление (Ом Cl) – Измерение того, насколько сложно току течь через электрическую систему. Это очень похоже на потери на трение в куске трубы из ПВХ.

Сопротивление — самая полезная функция для устранения неполадок в системах орошения. Для орошения соленоид считается подходящим, если его сопротивление находится в пределах 20–60 Ом. Два термина, которые следует понимать под сопротивлением, следующие:

4. Короткий – когда измеренное сопротивление ниже 20 Ом для одного соленоида. Это позволяет избыточному току течь через автоматический выключатель или предохранитель. Если величина тока превысит номинал устройства, оно откроется, тем самым прекратив подачу 24 вольт на клапаны.
5. Разомкнут – при сопротивлении выше 60 Ом поступление тока на соленоид уменьшается. Думайте об этом, как о камне, застрявшем в магистрали спринклерной системы. Сопротивление может увеличиться до такой степени, что соленоид не получит достаточного напряжения для работы.

Использование мультиметра

Не забудьте прочитать инструкции на мультиметре. Знание того, как работать со счетчиком, значительно сэкономит время при тестировании проводки на стройплощадке.

4 Основные шаги по использованию счетчика:

1. Отсоедините общий провод(а) от клеммной колодки на контроллере.
2. Поверните циферблат к настройке сопротивления или Ом (это выглядит по-разному на каждом измерителе)
3. Подключите один из проводов счетчика к общему проводу, а не к общей клемме контроллера.
4. Прикоснитесь вторым проводом измерительного прибора к каждой из клемм станции и запишите показания сопротивления.

Сравните ваши показания с допустимым диапазоном 20–60 Ом. Чтение даст вам представление о проблеме. См. возможные результаты и рекомендуемые действия ниже:

Приемлемый диапазон:
Если измерения находятся в допустимом диапазоне (20–60 Ом), электрическая цепь станции исправна. Просто обратите внимание, что этот тест проверяет только состояние проводки, станция может работать неправильно из-за проблем с контроллером и/или клапаном.

Короткое замыкание:
Если диапазон сопротивления ниже 20 Ом (короткое замыкание), перейдите к клапану и отсоедините соленоид от полевых проводов. Проверить сопротивление только соленоида. Если измерение все еще низкое, соленоид необходимо заменить. Если сопротивление соленоида приемлемое, то короткое замыкание в самой полевой проводке (два соленоида, подключенных к станции, также могут давать заниженное показание). Для локализации проблемы следует использовать оборудование для отслеживания проводов.

Обрыв:
Если сопротивление выше 60 Ом (обрыв), проверьте соленоид без подключенных внешних проводов. Замените соленоид, если его сопротивление по-прежнему превышает 60 Ом. Более чем вероятно, что соленоид будет тестироваться в надлежащих пределах от 20 до 60 Ом.

Если соленоид исправен:
Отрежьте разъемы проводов и соедините провод станции и общий провод в месте расположения клапана. С контроллера повторно проверьте сопротивление без соленоида в цепи. Теперь сопротивление должно быть очень низким, возможно, 5 Ом или ниже, поскольку измеряется только сопротивление полевых проводов. Если сопротивление такое низкое, то проблема была в неисправном разъеме провода. Установите новые водонепроницаемые разъемы проводов на существующий соленоид и снова проверьте сопротивление на контроллере.

Что делать, если сопротивление все еще высокое?

Если сопротивление по-прежнему высокое, когда общий провод и провод станции соединены вместе, то где-то между клапаном и контроллером есть обрыв, возможно, вызванный неисправным проводом или разъемом провода. К сожалению, найти эту неисправность можно только с помощью оборудования для поиска проводов.

Это окончательное испытание проводки в полевых условиях выявит короткое замыкание непосредственно на землю:

В дополнение к тому, что общий провод все еще отключен, отсоедините каждый из проводов станции от контроллера. Подсоедините один из проводов измерителя к куску оголенного провода, обернутого вокруг металлического стержня отвертки. Вставьте отвертку в землю (может потребоваться смочить землю, чтобы обеспечить хорошее соединение). Прикоснитесь вторым выводом к проводам станции и общему по одному. Каждое из этих измерений должно быть выше 700 кОм (700 000) Ом.

Значение сопротивления ниже 700 000 означает, что часть провода имеет надрыв в изоляции и контактирует с землей. Для локализации проблемы следует использовать оборудование для поиска проводов .

Трансформаторы также можно проверить с помощью мультиметра.

Подсоедините провода счетчика к первичной обмотке, то есть к входным проводам трансформатора или штекерным разъемам. Вы получите либо сопротивление, либо открытие. Показание сопротивления показывает, что внутренние обмотки не повреждены, а обрыв указывает на неисправность внутреннего предохранителя трансформатора и необходимость замены трансформатора.

Таким же образом проверяется вторичная обмотка, выход трансформатора. Подсоедините провода счетчика к выходным проводам. Обрыв означает, что трансформатор необходимо заменить. Правило 20–60 Ом не распространяется на трансформаторы. Обычно сопротивление составляет всего 3 Ом.

Мультиметр также можно использовать для определения типа батареи, которую следует использовать в твердотельном контроллере.

Контроллер должен быть включен, а батарея удалена из разъема. Поверните циферблат в положение DC V. Есть два разъема батареи, большой (гнездовой) и меньший (штыревой). Прикоснитесь красным щупом к большому разъему, черным щупом к маленькому разъему. Если контроллер рассчитан на работу с щелочными батареями, показания будут близки к нулю вольт. Если он рассчитан на работу с перезаряжаемой никель-кадмиевой батареей, показания будут находиться в диапазоне от 7 до 13 вольт постоянного тока.

Напоминаем: никогда не используйте щелочную батарею в контроллере, предназначенном для перезаряжаемой батареи. Кроме того, не используйте перезаряжаемые щелочные батареи в полупроводниковых контроллерах.

Как упоминалось ранее, устранение неполадок может быть очень сложным и не всегда простым. Система может иметь более одной проблемы. Положитесь на Central, чтобы помочь, будь то вопросы об устранении неполадок или установке, демонстрация того, как использовать конкретное оборудование, или обмен информацией и рекомендациями по новейшим технологиям. Мы остаемся на переднем крае отрасли и готовы помочь вам расти!

О Дуге Арморе

Дуг Армор сертифицирован Ассоциацией ирригации в качестве менеджера по ландшафтным ирригационным водам, кроме того, он имеет сертификаты Hunter и Rain Bird и прошел обучение на заводе Tucor. Он является отличным источником информации по любым техническим вопросам, касающимся ирригационных систем, а также по устранению неполадок, которые не работают должным образом.

Руководство пользователя мультиметра для домовладельцев и любителей «сделай сам»

Как пользоваться мультиметром

01 декабря

by docelectric

0

Цифровой мультиметр может быть незаменимым инструментом для тестирования, диагностики и устранения неполадок электрических цепей, компонентов и устройств. Первые цифровые мультиметры были представлены в конце 1970-х годов и оказались гораздо более точными и надежными, чем старые аналоговые измерители со стрелками. Он используется в основном для измерения напряжения (вольт), силы тока (ампер) и сопротивления (ом). Но это только начало того, что может сделать этот удивительно полезный инструмент.

Что такое мультиметр?

Мультиметр — это измерительный прибор, абсолютно необходимый в электронике. Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях — непрерывность.

Мультиметр позволяет понять, что происходит в ваших цепях. Всякий раз, когда что-то в вашей цепи не работает, мультиметр поможет вам устранить неполадки. Вот некоторые ситуации в проектах по электронике, в которых вам может пригодиться мультиметр:

• выключатель включен?
• этот провод проводит электричество или он сломан?
• какой ток протекает через этот светодиод?
• сколько энергии у вас осталось на ваших батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Общие сведения о мультиметре

Ваш базовый мультиметр будет иметь циферблат, который вы будете использовать, чтобы указать, какой тип измерения вы хотите провести. Индикаторы напряжения помечены как DCV для напряжения постоянного тока и ACV для напряжения переменного тока. Вы будете использовать первый для тестирования батарей, а второй — для проверки розеток, светильников, бытовой техники и электроники.

При измерении электрического сопротивления ищите символ омега, который выглядит как подкова. И при проверке непрерывности выберите символ диода, который выглядит как стрелка, указывающая вправо. Сопротивление говорит вам, насколько легко электричество может течь по цепи, а непрерывность проверяет, является ли цепь полной или разорванной.

Большинство мультиметров также позволяют измерять силу тока постоянного тока (ищите этикетку DCA), но не все модели измеряют силу тока переменного тока (ACA). Могут быть дополнительные настройки для таких функций, как измерение температуры, коэффициент усиления по постоянному току, частота или специальные функции для тестирования обычных аккумуляторов по размеру.

Пока вы получаете показания самого мультиметра, вы можете тестировать электрические источники только с использованием совместимых пробников. Вы должны увидеть как минимум три порта для датчиков, обычно помеченных как «COM», «mA» и «10ADC».

COM расшифровывается как «общий» и к нему подключается черный щуп. Красный щуп войдет либо в порт мА, если вы измеряете напряжение или ток менее 200 миллиампер (мА), либо в порт 10 ADC, если вы измеряете напряжение или ток больше 200 миллиампер. В случае сомнений используйте порт 10ADC.

Как им пользоваться?

Шаг первый: Решите, что тестировать

Как аналоговые, так и цифровые мультиметры требуют, чтобы вы решили, что тестировать в первую очередь: сопротивление, напряжение или ток.

Шаг второй: выберите диапазон

Затем выберите диапазон, который вы будете тестировать. Например, если вы должны проверить напряжение переменного тока в настенной розетке на 120 вольт на аналоговом мультиметре, но установите переключатель функций только на 30 вольт переменного тока, вы получите ошибочное показание. Вместо этого выберите настройку выше 120 вольт переменного тока.

Шаг третий: обратитесь в цепь

Мультиметры поставляются с двумя цветными измерительными проводами, которые подключаются к портам на измерителе. Провода имеют электрически изолированные рукоятки с металлическими наконечниками, называемые «зондами». Черный измерительный провод всегда подключается к черному порту на измерителе с маркировкой «COM». Красный провод подключается к одному из других портов, в зависимости от того, какой тип теста выполняется. Когда испытательные щупы контактируют с цепью, результаты отображаются на ЖК-дисплее или шкале аналогового измерителя.

Для проверки сопротивления (Ом) и непрерывности батареи внутри VOM подают слабый ток через проверяемую цепь для получения показаний. Перед проведением проверки сопротивления избегайте возможных травм и повреждения мультиметра, отключив питание приборов и отключив цепи.

Список общих терминов

• Напряжение переменного тока (AC): тип электричества, питающего ваш дом.
• Напряжение постоянного тока (DC): Тип, применяемый в автомобильных и бытовых батареях.
• Сопротивление (измеряется в омах): чем ниже значение, тем легче электрический ток (измеряется в амперах) протекает через материал цепи.
• Разомкнутая цепь означает проблемы: высокое сопротивление из-за разорванного соединения, неисправной детали или выключенного выключателя. Там нет полного пути цепи, и ток не будет течь.
• Замкнутая цепь — это хорошо: это означает, что присутствует минимальное сопротивление, потому что соединение или часть работают. Примечание:  Проверьте пути в проводке или тестируемом устройстве на наличие случайных незакрепленных проводов, которые касаются тестируемой цепи. Иногда разорванное соединение («короткое замыкание») может выглядеть как замкнутая цепь. Короткое замыкание может навредить вам, разрушить оборудование и вызвать пожар.
• Тестирование непрерывности определяет, существует ли обрыв, короткое замыкание или замкнутая цепь в приборе, электрическом или электронном устройстве, и это обычное использование для мультиметров.
• На VOM бесконечность означает разомкнутую цепь. На аналоговом мультиметре бесконечность отображается как непоколебимая стрелка, которая не сдвинется с крайнего левого края на дисплее.
