SIEMENS SIMATIC S7-300 Модульный программируемый контроллер для решения задач автоматизации низкого и среднего уровня сложности.

Siemens Simatic S7-300 ▼ Системы Автоматизации и Автоматика промышленного оборудования → Программируемые контроллеры (PLC) → Siemens Simatic S7-300

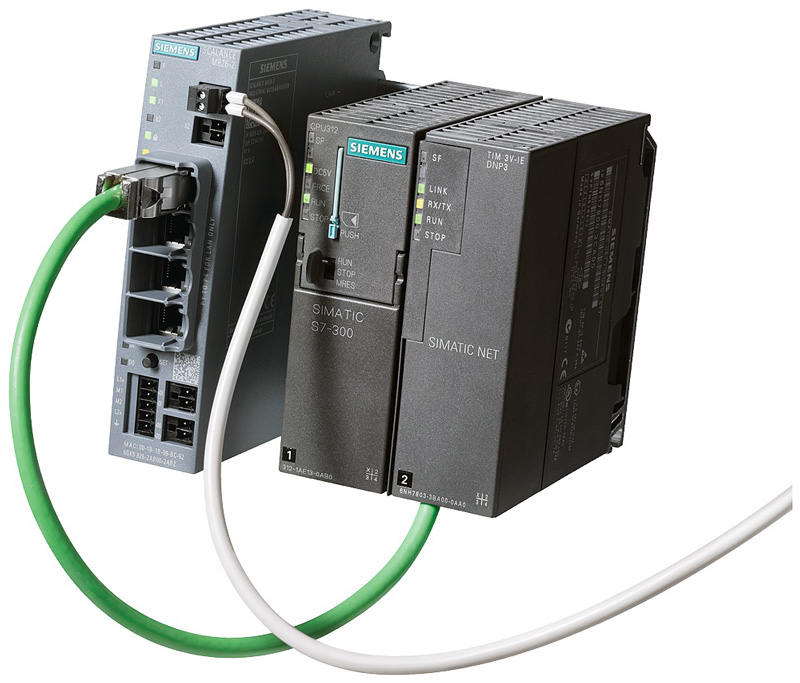

SIEMENS SIMATIC S7-300


• Модульный программируемый контроллер для решения задач автоматизации низкого и среднего уровня сложности.
• Широкий спектр модулей для максимальной адаптации к требованиям решаемой задачи.
• Использование распределенных структур ввода-вывода и простое включение в сетевые конфигурации.
• Удобная конструкция и работа с естественным охлаждением.
• Свободное наращивание функциональных возможностей при модернизации системы управления.
• Высокая мощность благодаря наличию большого количества встроенных функций.

Программируемые контроллеры SIMATIC S7-300 имеют:
• сертификат соответствия и метрологический сертификат Госстандарта России;
• разрешение на применение федеральной службы по экологическому, технологическому и атомному надзору
• свидетельство Главного Управления Государственного Энергетического Надзора о взрывозащите [Exib]IIC модулей SIMATIC
S7 Ex исполнения;
• экспертное заключение о соответствии функциональных показателей интегрированной системы автоматизации SIMATIC S7 отраслевым требованиям и условиям эксплуатации энергопред-
приятий РАО “ЕЭС России”;
• сертификат о типовом одобрении Российского Морского Регистра Судоходства.
• морские сертификаты ABS, BV, DNV, GLS, LRS, PRS, RINA;
• cертификаты DIN, UL, CSA, FM, CE;
Области применения
S7-300 находит применение для автоматизации машин специального назначения, текстильных и упаковочных машин, машиностроительного оборудования, оборудования для производства техниче-
ских средств управления и электротехнического оборудования, в системах автоматизации судовых установок и систем водоснабжения и т.д.

Конструктивные особенности
Программируемые контроллеры S7-300 могут включать в свой состав:
• Модуль центрального процессора (CPU). В зависимости от степени сложности решаемых задач в программируемом контроллере могут использоваться более 20 типов центральных процессо-
ров.
• Блоки питания (PS) для питания контроллера от сети переменного или постоянного тока.
• Сигнальные модули (SM), предназначенные для ввода и вывода дискретных и аналоговых сигналов, в том числе FailSafe и модули со встроенными Ex-барьерами. Поддерживаются отечественные ГОСТ градуировки термометров сопротивления и термопар.
• Коммуникационные процессоры (CP) – интеллектуальные модули, выполняющие автономную обработку коммуникационных задач в промышленных сетях AS-Interface, PROFIBUS, Industrial thernet, PROFINET и системах PtP связи. Применение загружаемых драйверов для CP 341 позволяет расширить коммуникационные возможности контроллера поддержкой обмена данными в сетях MODBUS RTU и Data Highway. Для организации модемной связи в составе S7-300 могут использоваться коммуникационные модули семейства SINAUT ST7.
• Функциональные модули (FM) – интеллектуальные модули, оснащенные встроенным микропроцессором и способные выполнять задачи автоматического регулирования, взвешивания, позиционирования, скоростного счета, управления перемещением и т.д. Целый ряд функциональных модулей способен продолжать выполнение возложенных на них задач даже в случае остановки
центрального процессора.
• Интерфейсные модули (IM) для подключения стоек расширения к базовому блоку контроллера, что позволяет использовать в системе локального ввода-вывода до 32 модулей различного на-
значения. Модули IM 365 позволяют создавать 2-, модули IM 360 и IM 361 – 2-, 3- и 4-рядные конфигурации.
Конструкция контроллера отличается высокой гибкостью и удоством обслуживания:
• Все модули устанавливаются на профильную шину S7-300 и фиксируются в рабочих положениях винтами. Объединение модулей в единую систему выполняется с помощью шинных соединителей (входят в комплект поставки каждого модуля), устанавливаемых на тыльную часть корпуса.
• Произвольный порядок размещения модулей в монтажных стойках. Фиксированные посадочные места занимают только модули PS, CPU и IM. Наличие съемных фронтальных соединителей (за-
казываются отдельно), позволяющих производить быструю замену модулей без демонтажа их внешних цепей и упрощающих выполнение операций подключения внешних цепей модулей. Механическое кодирование фронтальных соединителей исключает возможность возникновения ошибок при замене модулей.
• Применение гибких и модульных соединителей TOP Connect, существенно упрощающих выполнение монтажных работ и снижающих время их выполнения
ООО "ЮгПромАвтоматика" имеет собственный склад Siemens Ростов-на-Дону


Документация:

SIMATIC S7-300 – универсальные программируемые контроллеры (обзор) . pdf (рус., 3,6 mb)

Описание серии контроллеров Siemens SIMATIC S7-300 ч.1 .pdf (рус., 2,2 mb)

Описание серии контроллеров Siemens SIMATIC S7-300 ч.2 .pdf (рус., 2,4 mb)

Комплексная интегрированная автоматизация Siemens (информация по продуктам 2014 г.) .pdf (рус., 17,7 mb)

SIMATIC WinCC V13 – пакет программ ЧМИ (информация по продуктам 2014 г.) .pdf (рус., 3,7 mb)


Комплектующие Siemens в г. Ростов-на-Дону в наличии и под заказ

Siemens Simatic S7-1200



Сложные современные производства требуют максимальной автоматизации процессов на всех своих уровнях. Для решения этой задачи наиболее оптимальным вариантом является использование специальных программируемых микроконтроллеров, таких как Siemens Simatic S7-1200. Они рассчитаны на выполнение конкретных задач и ориентированы на работу в реальном масштабе времени в автоматических системах малого уровня.

Фирма «Сименс» является одним из многих разработчиков программируемых микроконтроллеров, которые могут предложить потребителю комплексные микроконтроллерные системы. Однако данная марка безоговорочно лидирует, когда речь заходит о качестве и надежности. Ярким примером такого подхода является система модульных микроконтроллеров Simatic S7 1200.

Особенности моделей S7-1200

В состав системы S7-1200 входят центральные процессоры трех типов (каждый тип имеет три модификации для различных вариантов питания), тринадцать вариантов сигнальных модулей ввода-вывода и два типа сигнальных плат (для дискретных и аналоговых сигналов). Обмен данными может осуществляться как через два коммуникационных модуля, реализующих последовательные интерфейсы RS232 или RS485, так и через четырехпортовый Ethernet-коммутатор CSM 1277, позволяющий реализовать достаточно сложные сетевые структуры. Также возможна поддержка Profibus (ведущий и ведомый варианты), As-i, GSM/GPRS.

Дополнительно система Siemens S7-1200 комплектуется стабилизированным блоком питания, картами памяти и имитаторами входных сигналов для отладки программ контроллеров. Обмен информации в системе «человек-контроллер» осуществляется с помощью специальных базовых панелей.

В комплекте с системой фирма поставляет единую среду разработки STEP 7 Basic, которая максимально упрощает все этапы разработки и программирования любых систем автоматического управления на базе данного набора. Все это делает систему контроллеров Siemens Simatic S7-1200 отличным инструментом для организации автоматического управления складами, элеваторами и конвейерами. Применяются они и в очистных или насосных сооружениях, системах пожарной безопасности, для управления кондиционированием и освещением, станками в текстильной и металлообрабатывающей промышленности и для выполнения многих других задач.

Контроллеры SIEMENS

  Контроллеры SIEMENS.

   Осуществляем поставки и услуги программирования  контроллеров SIMENS от логичеческих контроллеров LOGO!, SIMATIC S7-200 реализующих реле, таймеры  простых технологических установок, заканчивая программированием сложных систем управления технологических комплексов - АСУ ТП, диспетчеризации и визуализации, СКАДА реализаванных на SIMATIC S7-300 и SIMATIC S7-400.

Видео презентация SIEMENS

Контроллеры LOGO! -  контроллеры со встроенной  клавиатурой и панелью оператора следующих исполнений:

  • LOGO!Basic Базовые модули с 6 входами и 4 выходами или 8 входами (включая 2 аналоговых) и 4 выходами.

  • LOGO!Pure Функциональный аналог LOGO!Basic, но без клавиатуры и дисплея.

  • LOGO!Long Имеют 12 входов и 8 выходов.

  • LOGO!Bus  Могут  осуществлять обмен данными с ПЛК или компьютерами.

  • LOGO!AM, LOGO!DM, LOGO!CM  подключаемые модули

  • LOGO!Contact Бесшумные коммутационные модули

  • LOGO!Power Модули блоков питания.

     Контроллер Siemens SIMATIC S7-1200 - подходит для решения задач, в которых применение контроллеров до настоящего времени считалось экономически не оправданным.

  Контроллеры Siemens SIMATIC S7-200  - предназначены для решения задач управления и регулирования в небольших системах автоматизации.

    Контроллеры Siemens SIMATIC S7-300 производятся в трех исполнениях:

  •  Контроллеры Siemens SIMATIC S7-300 стандартного исполнения для эксплуатации в нормальных промышленных условиях.
  •  Контроллеры Siemens SIMATIC S7-300F с встроенными функциями автоматики безопасности  в нормальных  условиях.
  •  Контроллеры Siemens SIPLUS    S7-300 для наружной установки и эксплуатации в тяжелых промышленных условиях.

Simatic S7-1200

Производитель: SIEMENS

Контроллер Simatic S7-1200

Программируемые логические контроллеры Simatic S7-1200 производства фирмы Siemens предназначены для решения задач автоматизации низкого и среднего уровня сложности в реальном масштабе времени. Контроллеры S7-1200 широко используются в шкафах управления насосами, станциях повышенного давления, шкафах управления задвижками, в машиностроении, в системах управления предприятием и других областях.

Особенность контроллера Simatic S7-1200

  • компактный корпус из пластика со степенью защиты IP20;
  • цветовая идентификация работы контроллера;
  • способность обслуживать от 10 до 284 дискретных или от 2 до 67 аналоговых каналов ввода-вывода;
  • имеет меньший на 35 % монтажный объем при одинаковых конфигурациях вводов-выводов в сравнении с контроллером S-7-200;
  • встроенные часы с запасом хода до 480 часов при перебоях в питании;
  • пять моделей центральных процессоров, отличающихся быстрым исполнением операций как логических (0,08 мкс.), так и математических с плавающей запятой (2,3 мкс.) и возможностью сохранения данных до 10 КБ при перебоях в питании контроллера;
  • все контроллеры серии S7-1200 имеют возможность подключить сигнальные и коммуникационные модули, сигнальные платы ввода-вывода дискретных и аналоговых сигналов. Совокупно с ними используется 4-канальный коммутатор Industrial Ethernet и модуль блока питания.

Основные характеристики Simatic S7-1200

Центральный процессор CPU 1211C CPU 1212C CPU 1214C CPU 1215 CPU 1217C
Встроенная загрузочная память: 1 МБ 1 МБ 4 МБ 4 МБ 4 МБ
Картой памяти Simatic Memory Card емкостью до 2 Гбайт
Встроенная рабочая память 30 КБ 50 КБ 75 КБ 100 КБ 125 КБ
Энергозависимая память 10 КБ для сохранения данных при перебоях в питании контроллера
Адресное пространство ввода-вывода 1024 байт на ввод/1024 байт на вывод
ПИД регулирование есть
Встроенные скоростные счетчики 6х100 кГц 6х100/30 кГц 6х100/30 кГц 6х100/30 кГц 4х1 МГц/6х100 кГц
Импульсные выходы Только в моделях с транзисторными выходами или при использовании SB 1222
4х100 кГц 4х100 кГц 4х100 кГц 4х100 кГц 4х1 МГц/100 кГц
Интерфейс PROFINET 1хRJ45, 10/100 Мбит/с 2хRJ45, 10/100 Мбит/с
Максимальная конфигурация 1хSB/CB/BB+ 3xCM 1xSB/CB/BB+3xCM+ 2xSM 1xSB/CB/BB+3xCM+ 8xSM 1xSB/CB/BB+3xCM+ 8xSM 1xSB/CB/BB+3xCM+ 8xSM
Количество встроенных каналов:
ввода дискретных сигналов 6х24 VDC 8x24 VDC 14x24 VDC 14x24 VDC  10x24 VDC+4x5 VDC
вывода дискретных сигналов 4 10  10  6x24 VDC+4x5 VDC
ввода аналоговых сигналов  2x0. ..10 B, 10 бит
вывода аналоговых сигналов - 2х0...20 мА, 10 бит
Количество каналов на систему, не более: В системе локального ввода-вывода
ввода дискретных сигналов 10 44  146  146  146
вывода дискретных сигналов 8 42 142 142 142
ввода аналоговых сигналов 3 19 67 67 67
вывода аналоговых сигналов 1 9 33 35 35

Программное обеспечение Simatic S7-1200

В комплекте с системой поставляется единая среда разработки STEP 7 Basic, которая максимально упрощает все этапы разработки и программирования любых систем автоматического управления на базе данного набора.

STEP 7 Basic включает в себя большой набор инструментальных средств для работы с контроллером S7-1200 и базовыми панелями операторов Simatic. Благодаря ему возможно:

  • быстро и удобно конфигурировать и настраивать параметры аппаратуры;
  • программирование контроллеров на языках LAD, FBD, SCL;
  • тестировка и выполнение пуско-наладочных работ, а так же обслуживание готовой системы;
  • конфигурирование систем промышленной связи и базовых панелей операторов Simatic.

Установка Simatic S7-1200

Монтаж контроллера Simatic S7-1200 производится на стандартную 35 мм DIN-рейку или на монтажную плату.

Контроллер Simatic S7-1200 цена

Контроллер Simatic S7-1200 можно отнести к топ-оборудованию компании Siemens c соответствующей ценой.

На нашем сайте Вы найдете актуальные цены на Simatic S7-1200 с учетом НДС, а так же сравнить цены с аналогичными предложениями других производителей.

Купить контроллер Simatic S7-1200 легко и просто: достаточно оформить заказ на нашем сайте или выслать заявку на электронный адрес [email protected]

Программируемые контроллеры Siemens SIMATIC S7-300

Контроллер Siemens SIMATIC S7-300 — это модульный программируемый контроллер, предназначенный для построения систем автоматизации низкой и средней степени сложности.

Модульная конструкция контроллера Siemens SIMATIC S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, удобство эксплуатации и обслуживания обеспечивают возможность получения рентабельных решений для построения систем автоматического управления в различных областях промышленного производства.

Эффективному применению контроллеров Siemens SIMATIC S7-300 способствует: возможность использования нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей, и коммуникационных процессоров.

Контроллеры Siemens SIMATIC S7-300 имеют модульную конструкцию и могут включать в свой состав:

Модуль центрального процессора (CPU). В зависимости от степени сложности решаемой задачи в контроллерах Siemens могут быть использованы различные типы центральных процессоров, отличающихся производительностью, объемом памяти, наличием или отсутствием встроенных входов-выходов и специальных функций, количеством и видом встроенных коммуникационных интерфейсов и т.д.

Модули блоков питания (PS), обеспечивающие возможность питания контроллера от сети переменного тока напряжением 120/230В или от источника постоянного тока напряжением 24/48/60/110В.

Сигнальные модули (SM), предназначенные для ввода-вывода дискретных и аналоговых сигналов с различными электрическими и временными параметрами.

Коммуникационные процессоры (CP) для подключения к сетям PROFIBUS, Industrial Ethernet, AS-Interface или организации связи по PtP (point to point) интерфейсу.

Функциональные модули (FM), способные самостоятельно решать задачи автоматического регулирования, позиционирования, обработки сигналов. Функциональные модули снабжены встроенным микропроцессором и способны выполнять возложенные на них функции даже в случае отказа центрального процессора ПЛК.

Интерфейсные модули (IM), обеспечивающие возможность подключения к базовому блоку (стойка с CPU) стоек расширения ввода-вывода. Контроллеры Siemens SIMATIC S7-300 позволяют использовать в своем составе до 32 сигнальных и функциональных модулей, а также коммуникационных процессоров, распределенных по 4 монтажным стойкам. Все модули работают с естественным охлаждением.

Области применения контроллеров Siemens SIMATIC S7-300/ S7-300C охватывают:
Автоматизацию машин специального назначения.
Автоматизацию текстильных машин.
Автоматизацию упаковочных машин.
Автоматизацию машиностроительного оборудования.
Автоматизацию оборудования для производства технических средств управления и электротехнической аппаратуры.
Построение систем автоматического регулирования и позиционирования.
Автоматизированные измерительные установки и другие.
Центральные процессоры S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Контроллер Siemens SIMATIC S7-300 Outdoor является идеальным изделием для эксплуатации в тяжелых промышленных условиях, отличающихся сильным воздействием вибрации и тряски, повышенной влажности, широким диапазоном рабочих температур. Он способен управлять работой:
Светофоров.
Систем управления движением.
Очистных сооружений.
Холодильных установок.
Специальными транспортными средствами.
Подвижным составом.
Строительными машинами и т.д.

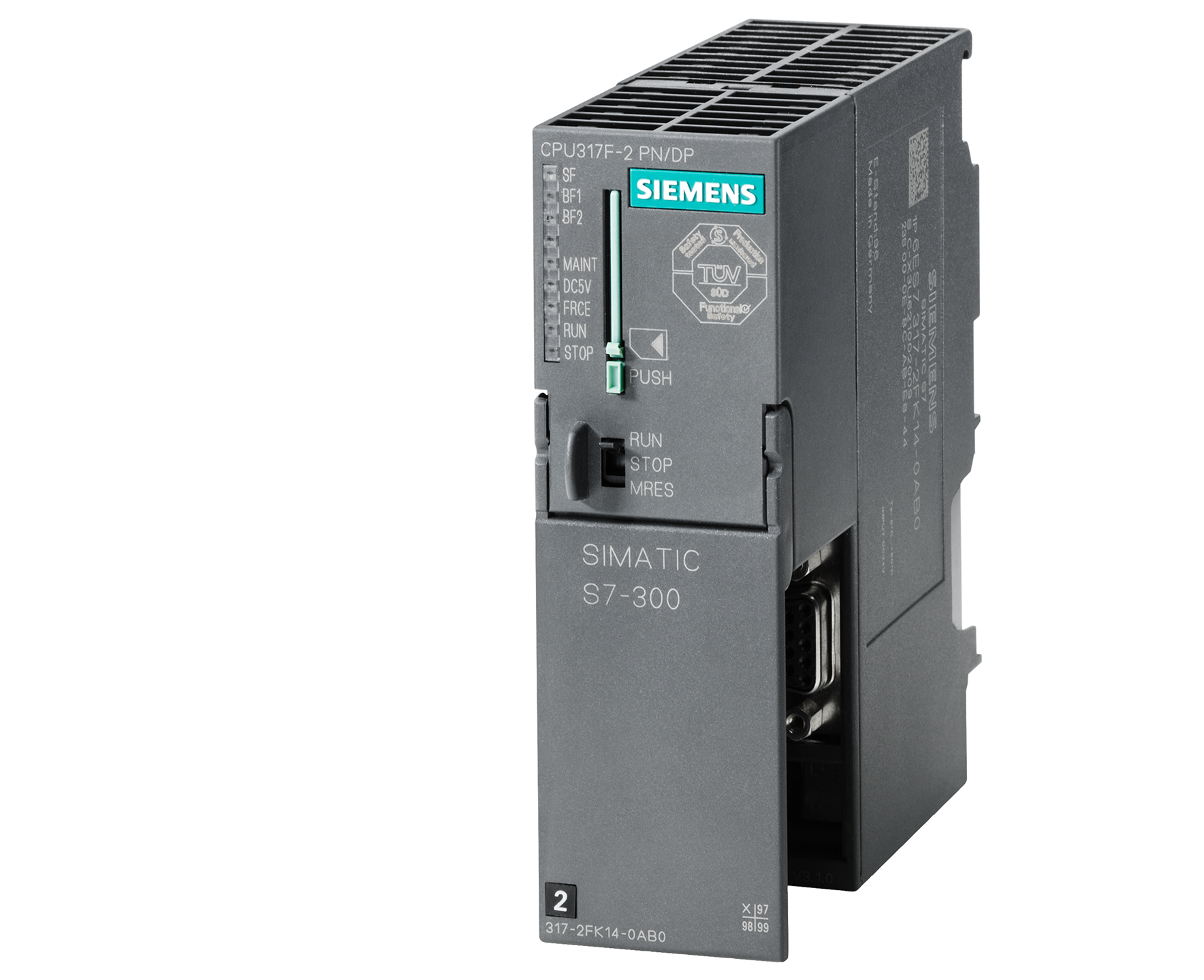

Программируемые контроллеры Siemens SIMATIC S7-300F, в сочетании со станциями распределенного ввода-вывода SIMATIC ET 200S PROFIsafe и SIMATIC ET 200M, оснащенными F-модулями, позволяют создавать распределенные системы безопасного управления (F-системы), в которых возникновение аварийных ситуаций не создает опасности для жизни обслуживающего персонала и угрозы для окружающей природной среды. На основе распределенных структур могут создаваться системы безопасного управления, отвечающие требованиям безопасности уровней SIL 1 … SIL 3 стандартов IEC/EN 61508, а также категорий 1 … 4 стандарта EN 954-1. Системы безопасного управления применяются:
В автомобильной промышленности.
В машиностроении и станкостроении.
Для управления конвейерами.
В обрабатывающей промышленности.
В системах управления пассажирским транспортом.
В системах материально-технического обеспечения и т.д.

Сертификаты и одобрения
Контроллер Siemens SIMATIC S7-300 отвечают требованиям национальных и международных стандартов и норм, включая:
DIN
Сертификат UL
Сертификат CSA
FM, класс 1, группы A, B, C и D (температурная группа T4, до 135?C)
Cертификат Госстандарта России № РОСС DE.АЯ46.B43188 на соответствие требованиям ГОСТ Р 50377-92, ГОСТ 28244-89 и ГОСТ 29216-91, а также сертификат Госстандарта России № 1307 о регистрации контроллеров S7-300 в Государственном реестре средств измерений № 15772-96.
Метрологический сертификат Госстандарта России DE.C.34.004.A № 11994.
Кроме того, контроллер Siemens SIMATIC S7-300 имеет целый ряд морских сертификатов:
Российского морского регистра судоходства
ABS (American Bureau of Shipping)
BV (Bureau Veritas of Shipping)
DNV (Det Norske Veritas)
German Lloyd of Shipping
Lloyd Register of Shipping
Polski Rejestr Statkov (PRS) Shipping
Registro Italiano Navale (RINA) Shipping.

О компании и продукции Siemens

диагностика SIEMENS

Значения индикаторов Siemens Simatic: Simatic TI, Simatic S5, Simatic S7

Состояние светодиода

Описание

PWR горит

Питание в порядке.

RUN горит

Модуль в режиме RUN.

CPU горит

Отсутствуют ошибки CPU.

BAT мигает

Батарейка разряжена.

Simatic TI505 Basic

Состояние светодиода

Описание

MOD GOOD горит

Отсутствуют ошибки.

BATT GOOD горит

Батарейка установлена и не разряжена.

RUN MODE горит

Модуль в режиме RUN.

TEST MODE горит

Модуль в режиме диагностики.

STAT 1, STAT 2

Не используются.

Simatic TI525, TI535

Состояние светодиода

Описание

RUN горит

Модуль в режиме RUN.

BATTERY GOOD горит

Батарейка установлена и не разряжена.

P/C GOOD горит

Отсутствуют ошибки.

Simatic TI545, TI555

Состояние светодиода

Описание

RUN горит

Модуль в режиме RUN.

RUN мигает

Аналоги в режиме RUN, дискреты в режиме PROG

BAT GOOD горит

Батарейка установлена и не разряжена.

BAT GOOD мигает

Батарейка разряжена.

CPU GOOD горит

Отсутствуют ошибки.

Simatic TI505 RBC (Remote Base Controller)

Номер на дисплее

Описание

0

Отсутствуют ошибки.

1

В процессе самодиагностики выявлены ошибки.

2

Несответствие модуля.

3

Превышен интервал ожидания входов/выходов.

4

Ошибка чётности RAM.

5

Модуль не законфигурирован, в режиме ожидания.

6

Несответствие адреса.

7

Модуль не законфигурирован, связь установлена.

8

Сработал сторожевой таймер.

С

Модуль законфигурирован, в режиме ожидания.

Simatic TI560, TI565

Состояние светодиода

Описание

POWER GOOD горит

Питание в порядке.

BATTERY GOOD горит

Батарейка установлена и не разряжена ниже 2.4В.

P/C GOOD горит

Отсутствуют ошибки всех модулей в корзине.

CPU GOOD горит

Отсутствуют ошибки CPU.

PROG RUN горит

CPU в режиме RUN.

MEM GOOD горит

Нет ошибок в модуле памяти.

RCC GOOD горит

Контроллер удалённого канала успешно прошёл самодиагностику.

Channel горит

Индикация передачи данных по каналу.

ACTIVE горит

Индикация активного модуля.

STBY горит

Индикация модуля в режиме ожидания.

RBU GOOD горит

Индикация сохранности данных модуля.

COMGOOD горит

Коммуникации HBU в порядке.

Simatic TI575

Состояние светодиода

Описание

PCG горит

Отсутствуют ошибки CPU.

RUN горит

Модуль в режиме RUN.

RUN мигает

Аналоги в режиме RUN, дискреты в режиме PROG

BAT горит

Батарейка установлена и не разряжена ниже 2.4В.

BAT мигает

Батарейка разряжена.

WDT горит

Сработал сторожевой таймер.

MOB горит

CPU является активным VME мастером на шине.

SYF горит

Проводится самодиагностика после подачи питания либо сбой CPU.

 S5 PLC: S5-90U, S5-95U, S5-95F; S5-100U: (CPU100, CPU102, CPU103)

Состояние светодиода при положении переключателя "Run"

Описание

RUN зеленый горит, однако ПЛК функционирует неправильно

Ошибка в программе либо сбой входов/выходов. Провести процедуру проверки аппаратной части согласно руководству по ПЛК.

STOP красный горит

Неработоспособность ПЛК. Для детальной диагностики необходимо подключение программатора.

STOP красный мигает

Ошибка во время загрузки или сохранения программы.

BATTERY OFF / LOW горит

Батарейка либо отсутствует, либо установлена неправильно, либо разрядилась ниже 2.8 В.

Блоки питания S5 PS

Состояние светодиода PS

Описание

POWER SUPPLY OK зеленый горит

Питание в норме.

VOLTAGE LOW красный горит

Напряжение на выходе снизилось до недопустимого уровня.

FAN FAULT красный горит

Сбой вентилятора.

BATT. LOW (BATTERY LOW) желтый горит

Батарейка либо отсутствует, либо установлена неправильно, либо разрядилась ниже 2.7В.

Simatic S5-115U PLC: CPU941, CPU942

Состояние светодиода

Описание

RN зеленый горит

ПЛК в режиме RUN.

ST красный горит

После подачи питания - запуск CPU. Всё время - ПЛК в режиме STOP, либо неисправность CPU при команде RUN.

ST красный мигает

Аппаратный сбой, ошибка в программе.

Simatic S5-115U PLC: CPU943, CPU944

Состояние светодиода

Описание

RN зеленый горит

ПЛК в режиме RUN.

ST красный горит

ПЛК в режиме STOP, либо неисправность CPU при команде RUN.

QVZ (QV) красный горит

Задержка квитирования. ПЛК в режиме STOP.

ZYK (ZY) красный горит

Сработал сторожевой таймер. ПЛК в режиме STOP.

BASP (BA) красный горит

Блокированы дискретные выходы. ПЛК в режиме запуска или STOP.

QVZ (QV), ZYK (ZY), BASP (BA) мигают

Запуск CPU.

ST красный мигает

Аппаратный сбой, ошибка памяти.

Simatic S5-115U PLC: CPU945

Состояние светодиода

Описание

RN зеленый горит

ПЛК в режиме RUN.

ST красный горит

ПЛК в режиме STOP, либо неисправность CPU при команде RUN.

QVZ красный горит

Задержка квитирования. ПЛК в режиме STOP.

ZYK красный горит

Сработал сторожевой таймер. ПЛК в режиме STOP.

BASP красный горит

Блокированы дискретные выходы. ПЛК в режиме запуска или STOP.

STOP красный медленно мигает

Аппаратный сбой.

STOP красный быстро мигает

Необходим общий перезапуск.

Simatic S5-135U PLC: S-processor CPU921, R-processor CPU922, CPU928

Состояние светодиода

Описание

RUN зеленый горит

ПЛК в режиме RUN.

STOP красный горит

ПЛК в режиме STOP, либо неисправность CPU при команде RUN.

QVZ, ADF красный горит

Задержка квитирования - не отвечает какой-то из периферийных модулей. ПЛК в режиме STOP.

ZYK красный горит

Сработал сторожевой таймер. ПЛК в режиме STOP.

BASP красный горит

Блокированы дискретные выходы. ПЛК в режиме запуска или STOP.

STOP красный медленно мигает

Ошибка в программа либо произошла запрограммированная остановка CPU.

STOP красный быстро мигает

Необходим общий перезапуск, нет модуля памяти либо управляющая программа утеряна.

Simatic S5-150U PLC: Central unit 924, 925, 926, 927

(6ES5 924-3SA11, 6ES5 925-3SA11, 6ES5 926-3SA11, 6ES5 927-ЗSA11)

Состояниесветодиода

Описание

BETRIEB зеленый горит

ПЛК в режиме RUN.

STOP красный горит

ПЛК в режиме STOP.

NEUSTART ERFODALE желтый горит

Необходим общий перезапуск.

Simatic S5-155U PLC: CPU948

Состояние светодиода

Описание

RUN зеленый горит

ПЛК в режиме RUN.

STOP красный горит

ПЛК в режиме STOP.

SYS FAULT красный горит

Аппаратный сбой.

QVZ, ADF красный горит

Задержка квитирования - не отвечает какой-то из периферийных модулей. ПЛК в режиме STOP.

ZYK красный горит

Сработал сторожевой таймер. ПЛК в режиме STOP.

BASP красный горит

Блокированы дискретные выходы. ПЛК в режиме запуска или STOP.

INIT красный горит

Индикация самодиагностики короткое время после подачи питания. Индикация системных сбоев при свечении во время работы.

SI1, SI2 красные горят

Передача данных невозможна по соответствующему порту. Внутренний сбой.

STOP красный медленно мигает

Ошибка в программа либо произошла запрограммированная остановка CPU.

STOP красный быстро мигает

Необходим общий перезапуск, нет модуля памяти либо управляющая программа утеряна.



S7-200: CPU212, CPU214, CPU215, CPU216, CPU221, CPU222, CPU224

Состояние светодиода

Описание

RUN зеленый горит

ПЛК в режиме RUN.

STOP красный горит

ПЛК в режиме STOP.

SF (SF/DIAG) горит красным

Аппаратный сбой, ошибка памяти, сработал сторожевой таймер, ошибка программы.

SF (SF/DIAG) горит жёлтым

Диагностика либо режим форсирования.

Simatic S7-1200 PLC: CPU 1211C, CPU1212C, CPU1214C

Состояние светодиода

Описание

STOP/RUN горит зелёным

ПЛК в режиме RUN.

STOP/RUN горит оранжевым

ПЛК в режиме STOP.

MAINT желтый мигает, STOP/RUN горит оранжевым

Необходимо извлечь карту памяти.

STOP/RUN мигает

Загрузка, самодиагностика, обновление прошивки

ERROR красный мигает

Ошибка.

ERROR красный горит

Аппаратный сбой.

MAINT желтый горит

Запрос на обслуживание (необходим сброс памяти).

STOP/RUN, ERROR, MAINT мигают

Тест светодиодов либо сбой прошивки.

Simatic S7-300 PLC: CPU312C, CPU 312 IFM, CPU313, CPU313C, CPU313C-2 DP
CPUCPU314, CPU314C-2 DP, CPU314 IFM, CPU315, CPU315–2 DP, CPU316,
CPU316-2 DP, CPU317-2, CPU318-2, CPU319-3

Состояние светодиода

Описание

SF красный горит

Аппаратный сбой, ошибка памяти, сработал сторожевой таймер, ошибка программы, ошибка периферии.

BAT F красный горит

Батарейка либо отсутствует, либо установлена неправильно, либо разрядилась.

BF красный горит

Ошибка шины на интерфейсе DP.

BF1, BF2, BF3

Ошибка шины на интерфейсе 1, 2, 3.

SF DP, BUS F красные горят или мигают

Аппаратный сбой шины, заданы разные скорости обмена, неверная конфигурация, нерабочая станция, slave-устройство не отвечает.

DC 5V зеленый горит

Питание +5В в порядке.

FRCE жёлтый горит

ПЛК в режиме форсирования.

RUN зеленый горит

ПЛК в режиме RUN.

STOP жёлтый горит

ПЛК в режиме STOP.

STOP жёлтый мигает

Требуется общее стирание CPU.

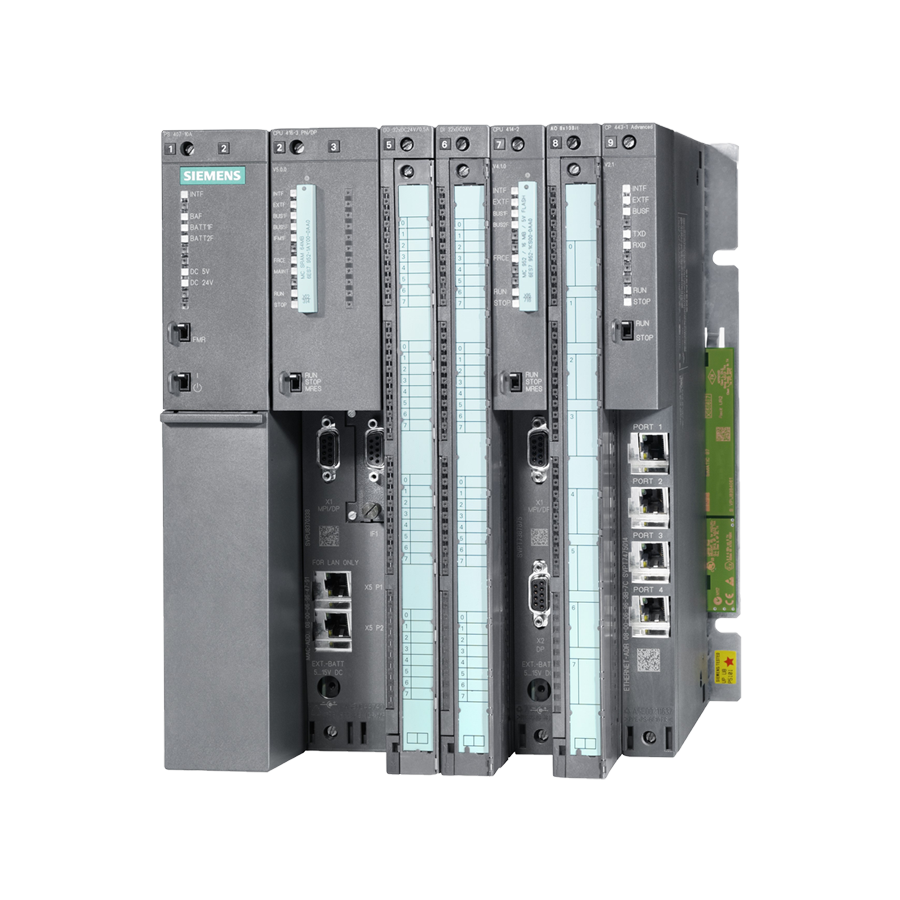

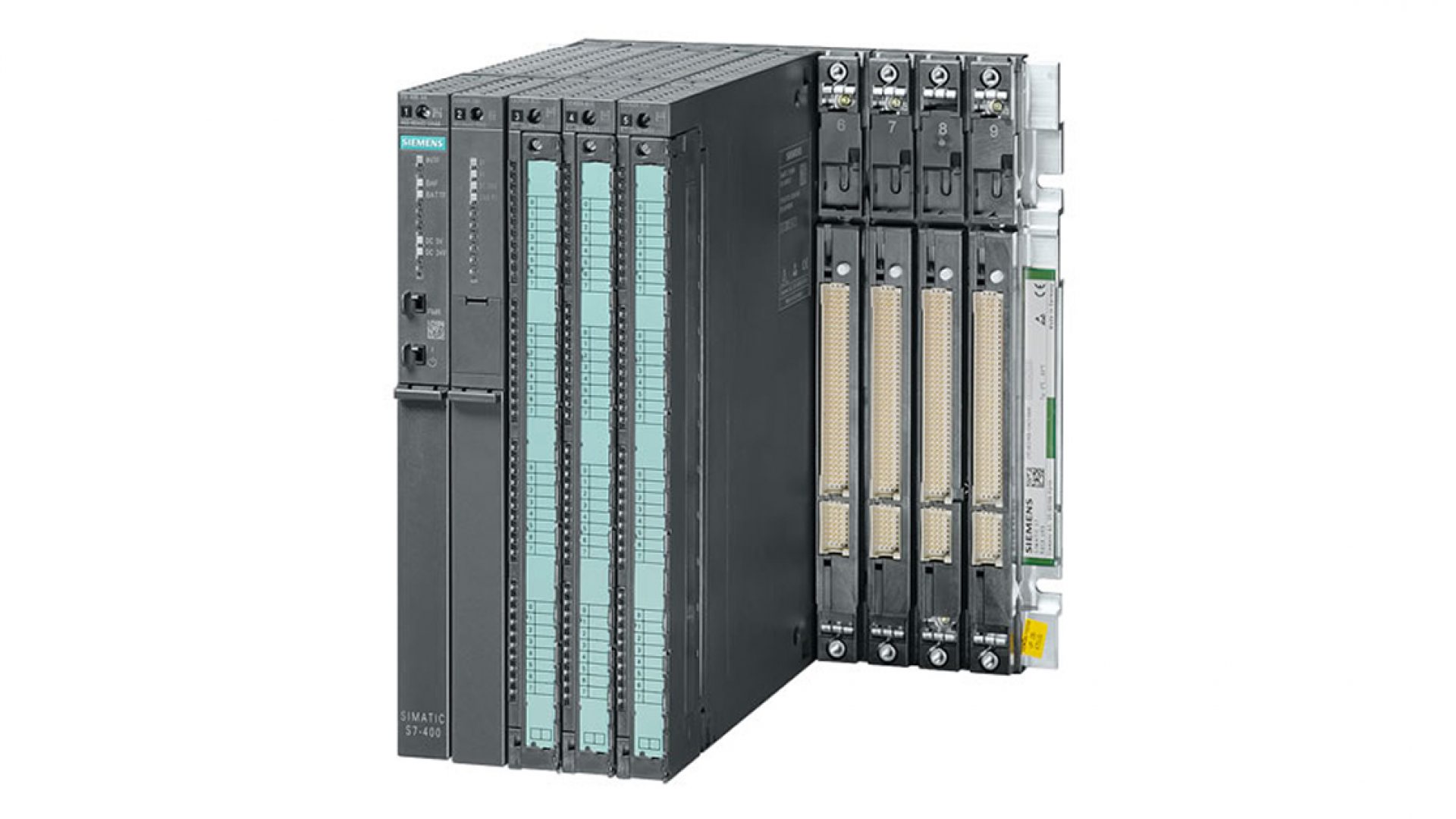

Simatic S7-400 PLC: CPU 412-1, CPU412-2 DP, CPU413-1, CPU413-2 DP,
CPU414-1, CPU414-2 DP, CPU414-3 DP, CPU416-1, CPU416-2 DP,
CPU416-3 DP, CPU417-4

Состояние светодиода

Описание

INTF красный горит

Внутренняя ошибка.

EXTF красный горит

Внешняя ошибка.

BUS1F красный горит

Ошибка шины на интерфейсе 1 MPI/PROFIBUS DP.

BUS2F красный горит

Ошибка шины на интерфейсе 2 PROFIBUS DP.

BUS5F красный горит

Ошибка шины на интерфейсе PROFINET.

IFM1F, IFM2F красный горит

Ошибка на интерфейсном модуле 1, 2.

MAINT жёлтый горит

Запрос на обслуживание (необходим сброс памяти).

FRCE жёлтый горит

ПЛК в режиме форсирования.

RUN зеленый горит

ПЛК в режиме RUN.

STOP жёлтый горит

ПЛК в режиме STOP.

STOP жёлтый мигает

Требуется общее стирание CPU.

Контроллеры Siemens

  1. Главная
  2. Контроллеры
  3. Siemens

Контроллеры Siemens

В нашем интернет-магазине Kipstore.ru представлен большой ассортимент контроллеров производства Siemens.

Все цены на предлагаемые контроллеры Siemens указаны с НДС. Цены носят ознакомительный характер, точная стоимость контроллера будет указана в счете на оплату.

Для того, чтобы купить или заказать контроллер Siemens необходимо отправить заявку в наш адрес любым удобным для Вас способом.

Вы можете воспользоваться корзиной для заказа или отправить письмо с заявкой на адрес [email protected] Заявка должна содержать артикул контроллера Siemens и необходимое Вам количество. К заявке также необходимо приложить реквизиты Вашего предприятия для выставления счета на указанные Вами контроллеры Siemens.

Доставка контроллеров Siemens

Интернет-магазин KIPSTORE.RU осуществляет доставку контроллеров Siemens по всей России. Мы работаем с ведущими транспортными компании и доставим контроллер Siemens в любой уголок России.

Гарантия на контроллер Siemens

Интернет-магазин KIPSTORE.RU сопровождает контроллеры Siemens всей технической и гарантийной документацией и предоставляет прямые гарантии работы контроллера от производителя Siemens.

Подробнее
  • Быстрый просмотр
    6ES5497-4UC11

    Контроллер Siemens Simatic S7-300, S7-400

    Контроллер Siemens Simatic S7-300, S7-400

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    26 650,35 Р 28 053,01 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    26 650,35 Р 28 053,01 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    17 962,60 Р 18 908,01 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    20 890,91 Р 21 990,42 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    29 872,20 Р 31 444,42 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    54 764,86 Р 57 647,22 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    41 781,79 Р 43 980,83 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    51 250,18 Р 53 947,56 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    33 386,15 Р 35 143,31 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    71 750,40 Р 75 526,74 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    83 074,33 Р 87 446,66 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    149 358,09 Р 157 219,05 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    290 906,21 Р 306 217,06 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    75 655,03 Р 79 636,87 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    195 238,77 Р 205 514,50 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    13 276,61 Р 13 975,38 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    30 165,03 Р 31 752,66 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    39 047,76 Р 41 102,90 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    80 341,02 Р 84 569,50 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    85 807,64 Р 90 323,84 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    102 696,06 Р 108 101,12 Р

  • Быстрый просмотр

    Контроллер Siemens Simatic S7-300, S7-400

    53 788,51 Р 56 619,49 Р

Siemens представляет компактный контроллер Simatic S7-1200

  • 22 апреля 2009 г.
  • SIEMENS
  • Сименс
Компания Siemens представляет компактный контроллер Simatic S7-1200

22 апреля 2009 г. - Компания Siemens Energy & Automation представила компактное решение, состоящее из контроллера Simatic S7-1200 и панелей Simatic HMI Basic, которые можно программировать с помощью инженерного программного обеспечения Simatic Step 7 Basic.Возможность программирования обоих устройств с использованием одного и того же инженерного программного обеспечения значительно снижает затраты на разработку. Компактный контроллер S7-1200 включает в себя встроенный Ethernet, высокоскоростной ввод-вывод для управления движением и встроенный аналоговый ввод-вывод, а также возможность подключения панели HMI для минимизации требований к пространству и необходимости в дополнительном оборудовании для небольших систем управления. Компактный контроллер, HMI и сетевая конфигурация, которые полностью интегрированы с одним пакетом инженерного программного обеспечения, Simatic S7-1200 помогает OEM-производителям, системным интеграторам и конечным пользователям сократить время и стоимость разработки.Новое инженерное программное обеспечение Simatic Step 7 Basic обеспечивает единый интерфейс с одной пользовательской программой, устраняя необходимость в покупке и обслуживании нескольких инженерных пакетов, необходимых для традиционных систем автоматизации. Автоматические интерфейсы между контроллером и конфигурацией HMI уменьшают вероятность ошибок, характерных для ручного ввода. Ориентированные на задачи и интуитивно понятные редакторы в Simatic Step 7 Basic обеспечивают высокую степень удобства и эффективности разработки. Тесная интеграция между небольшими контроллерами, панелями HMI и инженерным программным обеспечением удовлетворяет потребность пользователей в гибких системах управления, которые могут выполнять несколько операций и требуют минимальных переналадок.Используя интегрированные возможности Simatic S7-1200, производители теперь могут легко добавлять новое оборудование и переоснащать производственные линии с меньшими затратами на проектирование и меньшими затратами времени. Традиционным линейкам продуктов Nano и Micro PLC часто не хватает масштабируемости при выборе контроллера или ограничены возможности расширения, что вынуждает пользователей автоматизации без необходимости переходить на более крупные и более дорогие системы. Компактный контроллер S7-1200 предлагается с множеством комбинаций входов / выходов и вариантов питания, включая девять моделей блоков с питанием от переменного или постоянного тока с комбинациями входов / выходов постоянного тока или реле.Сигнальные модули для расширения ввода / вывода и коммуникационные модули легко подключаются к боковым сторонам контроллера. Все аппаратное обеспечение Simatic S7-1200 может быть установлено на стандартной DIN-рейке или непосредственно на панели управления, уменьшая площадь электрического шкафа и уменьшая стоимость. Доступны сигнальные модули с 8, 16 и 32 точками ввода, вывода и комбинированные модели, поддерживающие постоянный ток, релейные и аналоговые сигналы ввода / вывода. Кроме того, инновационные новые сигнальные платы, доступные с 4-канальным цифровым или 1-канальным аналоговым вводом / выводом, вставляются в переднюю часть контроллера S7-1200, что позволяет обновлять ввод / вывод без использования дополнительного пространства в корпусе.Эта масштабируемая конструкция может вмещать приложения от 10 входов / выходов до максимального расширения до 284 входов / выходов, с совместимостью пользовательских программ во всем диапазоне, чтобы избежать необходимости перепрограммирования при переходе на более крупный контроллер. Другие функции включают в себя до 50 КБ общей памяти с плавающей границей между пользовательскими и программными данными, встроенные часы / календарь реального времени, 16 контуров ПИД с возможностью автонастройки, что позволяет контроллеру определять почти оптимальные настройки контура для наиболее распространенные приложения для управления технологическим процессом.Simatic S7-1200 также включает встроенный порт связи Ethernet 10/100 Мбит / с с поддержкой протокола Profinet для программирования, подключения HMI / SCADA или сети ПЛК-ПЛК. Традиционные контроллеры часто требуют отдельного дополнительного модуля для связи Ethernet, что увеличивает стоимость и занимает большую площадь. «Инженерное программное обеспечение S7-1200 и Step 7 Basic является первым из нового поколения компактных контроллеров, которые объединяют в одной программе контроллер, HMI и сетевые функции, что позволяет пользователям сосредоточиться на разработке конструкции машин или систем - их основной интеллектуальной собственности, которая позволяет им оставаться конкурентоспособными », - говорит Радж Батра, вице-президент подразделения автоматизации и движения Siemens Energy & Automation. О компании Siemens: Siemens Energy & Automation, Inc. - одна из операционных компаний Siemens в США. Компания Siemens Energy & Automation, Inc. со штаб-квартирой в пригороде Атланты, Альфаретта, штат Джорджия, производит и продает один из самых широких в мире ассортиментов продукции. электрические и электронные продукты, системы и услуги для клиентов промышленного и строительного рынка. Его технологии варьируются от систем защиты цепей и управления энергопотреблением до управления процессами, промышленного программного обеспечения и полностью интегрированных решений автоматизации.Компания также имеет опыт системной интеграции, технических услуг и промышленных систем под ключ.

Перейти на сайт Сименс
Узнать больше


Высококачественные контроллеры Simatic нового поколения от Siemens

Siemens выпустила новое поколение контроллеров для автоматизации машин и предприятий среднего и высшего класса, нацеленных на повышение производительности и эффективности, а также на улучшение связи, безопасности и защищенности, заявили в компании.

Компания Siemens планирует выводить на рынок свой новый Simatic S7-1500 поэтапно, причем три типа ЦП, нацеленные на среднюю производительность - 1511, 1513 и 1516, - как ожидается, появятся у производителей в США в начале-середине 2013 года. По заявлению компании, все три из этих опций будут доступны в «F» или отказоустойчивой версии для приложений безопасности.

Компания Siemens разработала линейку Simatic S7-1500 как модульную, обеспечивающую масштабируемость. Каждый контроллер включает в себя ЦП для выполнения пользовательской программы, один или несколько источников питания и сигнальные модули в качестве входов / выходов.Новая линейка контроллеров дополняет существующую линейку Simatic Сименс, которая включает продукты S7-200, S7-300, S7-400 и S7-1200.

Контроллеры S7-1500 включают в себя ряд функций, направленных на обеспечение высокопроизводительной автоматизации и управления установками и машинами, особенно в областях производительности, технологических инноваций и безопасности, согласно Siemens.

Что касается производительности системы, контроллер имеет быструю шину объединительной платы с высокой скоростью передачи данных и эффективным протоколом передачи, что обеспечивает быструю обработку сигналов, говорится в сообщении компании.Это обеспечивает короткое время отклика и высокий контроль качества. Например, время отклика от терминала к терминалу составляет менее 500 микросекунд, а время выполнения команды для битовых инструкций может быть меньше 10 наносекунд, в зависимости от процессора.

Компания Siemens оснастила контроллеры 1511 и 1513 двумя интерфейсами Profinet, а контроллер 1516 - тремя - двумя для связи с полевым уровнем и третьим для интеграции с корпоративной сетью. Контроллеры также поставляются со встроенным веб-сервером для удаленных запросов к системным и технологическим данным, чтобы обеспечить лучшую диагностику.

Что касается технологии, Siemens интегрировал стандартные функции управления перемещением в Simatic S7-1500. Это позволяет подключать аналоговые и Profidrive-совместимые приводы без необходимости в дополнительных модулях.

С точки зрения безопасности, новая линейка контроллеров объединяет эту функциональность, от защиты блоков до целостности связи, согласно Siemens, что позволяет производителям защищать интеллектуальную собственность машин и систем, а также от несанкционированного доступа или модификации.

Для этих целей линия Simatic S7-1500 использует карту памяти, которая связывает отдельные блоки с серийными номерами исходной карты памяти, обеспечивая запуск программ только на сконфигурированной карте для предотвращения копирования. Для защиты от несанкционированного изменения конфигурации контроллеры используют защиту доступа, которая назначает разным группам пользователей отдельные права.

Согласно Siemens, контроллеры также включают функцию, которая распознает измененные технические данные в случае попытки манипулирования системой посредством несанкционированной передачи данных.

Похожие сообщения:

Расширенные контроллеры SIMATIC (серия S7-300)

Siemens: Расширенные контроллеры SIMATIC (серия S7-300)

Всегда подходящий Контроллер: для заводов или машиностроений, для производства или технологических процессов, для автономных или очень сложных приложений.Siemens предлагает идеальное решение управления для любого приложения - на базе ПЛК или ПК.
Диапазон контроллеров SIMATIC начинается от логических модулей до базовых, расширенных и распределенных контроллеров, вплоть до программных контроллеров.

Контроллеры SIMATIC от Siemens - разумный выбор для вашей задачи автоматизации

Контроллеры SIMATIC от Siemens предоставляют вам контроллеры для экономичных решений автоматизации на всех уровнях производительности - с согласованной функциональностью и стандартизованными интерфейсами, идеально оптимизированными для приложений с требованиями от от простого к сложному.

Помимо лучшей производительности, новое поколение контроллеров обеспечивает преимущество масштабируемости и функциональной согласованности благодаря единообразному проектированию в TIA Portal и лучшим в своем классе решениям с точки зрения безопасности.

Контроллер SIMATIC Обзор системы

Контроллеры SIMATIC предлагают разумный выбор для решения ваших задач автоматизации

Каждая машина или завод предъявляет индивидуальные требования к производительности системы и сложности приложения.Благодаря широкому ассортименту контроллеров Siemens предлагает идеальное решение для управления для каждого приложения.

Базовые контроллеры S7-1200 для простых и автономных приложений, расширенные контроллеры
S7-1500 для средних и сложных приложений, распределенные контроллеры ET 200SP для децентрализованных приложений и программный контроллер S7-1500 для приложений на базе ПК.

Все базовые, расширенные и распределенные контроллеры также доступны в виде отказоустойчивых версий для реализации отказоустойчивых приложений.

Контроллеры SIMATIC и их преимущества

Контроллеры SIMATIC впечатляют своим удобством использования, масштабируемостью и функциональной согласованностью. Выбор обеспечивает оптимальный контроллер для каждого приложения.

Пользовательские программы для контроллеров SIMATIC во многом идентичны по дизайну и обращению. После написания их можно легко реализовать - от малого до большого и наоборот.

Благодаря последовательному проектированию портала TIA, широкий спектр программных и аппаратных функций может эффективно решить любую задачу автоматизации.

Расширенные контроллеры среди контроллеров S7

Расширенные контроллеры особенно подходят для средних и сложных приложений.
Контроллер SIMATIC S7-1500 является долгосрочным преемником контроллеров SIMATIC S7-300 и SIMATIC
S7-400 и стандартом для заводов
завтрашнего дня - он убеждает своей уникальной производительностью, инновационным дизайном и управлением.
Контроллеры SIMATIC S7 ориентированы на будущее, расширяются по модульному принципу, устойчивы к вибрации, не требуют обслуживания, масштабируемы и, конечно же, могут быть настроены в TIA Portal.Они являются идеальным решением для любой задачи автоматизации.

Усовершенствованные контроллеры - с самым мощным на данный момент процессором в мире

Изюминкой серии усовершенствованных контроллеров является SIMATIC S7-1500. Он сочетает в себе мощность и эффективность для средних и сложных приложений с высокими требованиями к коммуникациям, гибкости и технологическим функциям. Он гарантирует высокую производительность системы и простоту использования, а также представляет собой безопасное вложение в будущее благодаря своему стандартному и отказоустойчивому решению в едином контроллере.

В дополнение к текущему стандарту контроллеров SIMATIC S7-1500, SIMATIC S7-300 и SIMATIC S7-400 также принадлежат к группе расширенных контроллеров.

SIMATIC S7-300: модульный универсальный контроллер для обрабатывающей промышленности

Универсальный контроллер SIMATIC S7-300 специально разработан для инновационных системных решений на производстве, особенно в автомобильной и упаковочной промышленности.
Этот модульный контроллер служит идеальной универсальной системой автоматизации для централизованных и децентрализованных конфигураций.В этот универсальный контроллер можно интегрировать технологии безопасности и управление движением со стандартной системой автоматизации.

Мощный, компактный и экономичный

Универсальный контроллер SIMATIC S7-300 экономит место для установки и отличается модульной конструкцией.
Для централизованного расширения системы или создания децентрализованных структур можно использовать широкий спектр модулей в соответствии с поставленной задачей, что способствует созданию экономичного запаса запасных частей. Благодаря впечатляющему набору инноваций универсальный контроллер SIMATIC S7-300 представляет собой интегрированную систему, которая сэкономит вам дополнительные инвестиции и расходы на обслуживание.

ЦП для каждого приложения

Для настройки контроллера доступен градиентный диапазон ЦП с широким диапазоном производительности.
Ассортимент продукции включает 7 стандартных процессоров,
7 компактных процессоров, 5 отказоустойчивых процессоров и 3 технологических процессора.
Доступны центральные процессоры шириной всего 40 мм.

SIMATIC S7-300 является самым продаваемым контроллером в рамках Totally Integrated Automation.

  • В первую очередь SIMATIC S7-300 используется для инновационных системных решений в технологии производства, особенно для автомобильной промышленности, машиностроения в целом и особенно для специального машиностроения и серийного производства машин (OEM), при переработке пластмасс, упаковочная промышленность, производство продуктов питания и напитков, а также технологические процессы

  • S7-300 как универсальная система автоматизации является идеальным решением для приложений, которым требуется гибкая концепция как для центральной, так и для локальной конфигурации. которые требуют особой прочности из-за окружающих условий, у нас есть устройства SIPLUS extreme


В частности, в технике отделки S7-300 используется в следующих отраслях:

  • Автомобильная промышленность

  • Общее машиностроение

  • Здание спецма машины

  • Машиностроение серии, OEM

  • Обработка пластмасс

  • Упаковочная промышленность

  • Пищевая промышленность

  • Технологии

  • Быстрый счет / ярмарки с прямым доступом к оборудованию счетчики

  • Простое позиционирование с прямым управлением преобразователи частоты MICROMASTER статические

  • ПИД-регулирование со встроенным функциональным модулем

  • Благодаря высокой скорости обработки процессоры позволяют сократить время машинного цикла.

  • Линейка ЦП S7-300 обеспечивает правильное решение для каждого приложения, и клиенты платят только за производительность, фактически необходимую для конкретной задачи

  • S7-300 может быть настроен в модульной конфигурации без потребность в правилах слотов для модулей ввода / вывода

  • Существует широкий спектр модулей, доступных как для централизованной, так и для распределенной конфигурации с ET 200M.

  • Встроенные интерфейсы PROFINET обеспечивают простое объединение контроллеров в сеть и простой обмен данными с уровнем управления операциями.

  • Малая ширина модуля приводит к компактной конструкции контроллера или небольшому шкафу управления.

  • Возможность интеграции мощных ЦП с интерфейсом Industrial Ethernet / PROFINET, интегрированными технологическими функциями или отказоустойчивой конструкцией исключает необходимость дополнительных инвестиций.

S7-300 позволяет создавать компактные и модульные конфигурации. В дополнение к модулям требуется только DIN-рейка для крепления модулей и привинчивания их на место.
Это обеспечивает прочную конструкцию, совместимую с ЭМС.
Готовую шину объединительной платы можно расширить, просто подключив дополнительные модули и шинные соединители.Разнообразный диапазон S7-300 может также использоваться для центрального расширения или построения распределенных структур с ET 200M; тем самым обеспечивая очень рентабельную транспортировку запчастей.

Если задача автоматизации требует более 8 модулей, центральный контроллер (CC) S7-300 может быть расширен с помощью модулей расширения (EU). До 32 модулей могут использоваться в центральной стойке и до 8 на модуль расширения. . Интерфейсные модули (IM) автономно управляют обменом данными между отдельными стойками.В случае растений, охватывающих большие площади, CC / EU также могут быть установлены на больших расстояниях друг от друга (до 10 м).

В одноуровневой конфигурации это приводит к максимальной конфигурации 256 операций ввода-вывода, а в многоуровневых конфигурациях - до 1024 операций ввода-вывода. В распределенных конфигурациях с PROFIBUS DP возможно 65536 подключений ввода / вывода (до 125 станций, например, ET 200M через IM 153). Слоты имеют произвольную адресацию, то есть правила для слотов отсутствуют.

Обширный диапазон модулей S7-300 также используется в решениях распределенной автоматизации.
Система ввода-вывода ET 200M, имеющая ту же конструкцию, что и S7-300, может подключаться через интерфейсные модули не только к PROFIBUS, но и к PROFINET.



Расширенные контроллеры SIMATIC (серия S7-1500)

Siemens: Расширенные контроллеры SIMATIC (серия S7-1500)

Всегда подходящий Контроллер: для заводов или машиностроений, для производства или технологических процессов, для автономных или очень сложных приложений.Siemens предлагает идеальное решение управления для любого приложения - на базе ПЛК или ПК.
Диапазон контроллеров SIMATIC начинается от логических модулей до базовых, расширенных и распределенных контроллеров, вплоть до программных контроллеров.

Контроллеры SIMATIC от Siemens - разумный выбор для вашей задачи автоматизации

Контроллеры SIMATIC от Siemens предоставляют вам контроллеры для экономичных решений автоматизации на всех уровнях производительности - с согласованной функциональностью и стандартизованными интерфейсами, идеально оптимизированными для приложений с требованиями от от простого к сложному.

Помимо лучшей производительности, новое поколение контроллеров обеспечивает преимущество масштабируемости и функциональной согласованности благодаря единообразному проектированию в TIA Portal и лучшим в своем классе решениям с точки зрения безопасности и защиты.

Контроллер SIMATIC Обзор системы

Контроллеры SIMATIC предлагают разумный выбор для решения ваших задач автоматизации

Каждая машина или завод предъявляет индивидуальные требования к производительности системы и сложности приложения.Благодаря широкому ассортименту контроллеров Siemens предлагает идеальное решение для управления для каждого приложения.

Базовые контроллеры S7-1200 для простых и автономных приложений, расширенные контроллеры
S7-1500 для средних и сложных приложений, распределенные контроллеры ET 200SP для децентрализованных приложений и программный контроллер S7-1500 для приложений на базе ПК.

Все базовые, расширенные и распределенные контроллеры также доступны в виде отказоустойчивых версий для реализации отказоустойчивых приложений.

Контроллеры SIMATIC и их преимущества

Контроллеры SIMATIC впечатляют своим удобством в использовании, масштабируемостью и функциональной согласованностью. Выбор обеспечивает оптимальный контроллер для каждого приложения.

Пользовательские программы для контроллеров SIMATIC во многом идентичны по дизайну и обращению. После написания их можно легко реализовать - от малого до большого и наоборот.

Благодаря последовательному проектированию портала TIA, широкий спектр программных и аппаратных функций может эффективно решить любую задачу автоматизации.

Расширенные контроллеры среди контроллеров S7

Расширенные контроллеры особенно подходят для средних и сложных приложений.
Контроллер SIMATIC S7-1500 является долгосрочным преемником контроллеров SIMATIC S7-300 и SIMATIC
S7-400 и стандартом для заводов
завтрашнего дня - он убеждает своей уникальной производительностью, инновационным дизайном и управлением.
Контроллеры SIMATIC S7 ориентированы на будущее, расширяются по модульному принципу, устойчивы к вибрации, не требуют обслуживания, масштабируемы и, конечно же, могут быть настроены в TIA Portal.Они являются идеальным решением для любой задачи автоматизации.

Усовершенствованные контроллеры - с самым мощным на данный момент процессором в мире

Изюминкой серии усовершенствованных контроллеров является SIMATIC S7-1500. Он сочетает в себе мощность и эффективность для средних и сложных приложений с высокими требованиями к коммуникациям, гибкости и технологическим функциям. Он гарантирует высокую производительность системы и простоту использования, а также представляет собой безопасное вложение в будущее благодаря своему стандартному и отказоустойчивому решению в едином контроллере.

В дополнение к текущему стандарту контроллеров SIMATIC S7-1500, SIMATIC S7-300 и SIMATIC S7-400 также принадлежат к группе расширенных контроллеров.

Мощность + эффективность: SIMATIC S7-1500 плюс TIA Portal

Максимальный плюс в автоматизации.

Серия контроллеров SIMATIC S7-1500 с высокопроизводительным CPU 1518 и новыми контроллерами в компактном дизайне, CPU 1511C и CPU 1512C, представляет собой новое поколение контроллеров в TIA Portal и является важной вехой в области автоматизации.
Он обеспечивает высочайшую эффективность и максимальное удобство использования для средних и высокопроизводительных приложений в области автоматизации машин и систем.

Обзор системы SIMATIC S7-1500

SIMATIC S7-1500 - максимальное повышение производительности и эффективности

Благодаря множеству инноваций новый контроллер SIMATIC S7-1500 устанавливает новые стандарты максимальной производительности. Это выгодно как для небольших серийных машин, так и для сложных установок, которые предъявляют высокие требования к скорости и детерминированности.SIMATIC S7-1500 полностью интегрирован в Totally Integrated Automation Portal (TIA Portal) для максимальной эффективности проектирования.

SIMATIC S7-1500 имеет модульную структуру с масштабируемыми функциями.
Каждый контроллер состоит из:

  • Центрального процессора (ЦП) для выполнения программы пользователя

  • Один или несколько источников питания

  • Сигнальные модули как входы / выходы

  • И технологические и коммуникационные модули как требуется.

  • И безопасность? Конечно, он интегрирован в F-модули!

Быстро, быстрее, SIMATIC S7-1500: Исключительная производительность системы обеспечивает чрезвычайно быстрое время отклика для оптимального качества управления и высочайшей производительности системы.

SIMATIC S7-1500 обеспечивает еще более быструю обработку сигналов, сокращая время отклика и повышая производительность.

Новая шина объединительной платы с высокой скоростью передачи и эффективным протоколом передачи дает решающее преимущество в производительности для быстрой обработки сигналов.

SIMATIC S7-1500 имеет до 3 портов PROFINET.

PROFINET IRT позволяет заданное время отклика и очень точное поведение установки.

Запросы состояния ЦП выполняются через стандартный Интернет-браузер, независимо от местоположения. Переменные процесса, отображаемые в графической форме, и определяемые пользователем веб-сайты облегчают получение информации.

SIMATIC S7-1500 позволяет интегрировать управление движением в ПЛК без дополнительных модулей. С PLCopen контроллер предоставляет стандартизованные компоненты для подключения приводов, поддерживающих PROFIdrive.

SIMATIC S7-1500 поддерживает комплексные функции TRACE для всех переменных ЦП для эффективного ввода в эксплуатацию и быстрой оптимизации приводов и средств управления.

Все ЦП поддерживают функцию TRACE. Пользовательские программы и приложения движения можно точно диагностировать, а приводы можно оптимизировать.

Функция управления движением

Можно подключать аналоговые приводы и приводы, поддерживающие PROFIdrive. Функциональность управления движением поддерживает оси скорости и положения.

В новой версии (2.0) доступны проверенные и обновленные компактные контроллеры для непрерывных или дискретных процессов управления в S7-1500.
Как и прежде, благодаря автонастройке возможен простой ввод в эксплуатацию с оптимальным качеством управления. Версия 2.0 предлагает дополнительные возможности для специфичных для процесса реакций на события в контроллере.

Программируемый логический контроллер PLC-220 (SIEMENS S7-1200) Trainer

С тех пор, как ПЛК (программируемый логический контроллер) был впервые представлен в 1970 году, он широко применяется в различных промышленных целях, таких как управление машинами и процессами.Современные компактные ПЛК, разработанные с использованием новейших микропроцессоров и электронных схем, обеспечивают высокий уровень надежности, производительности, скорости и сетевого взаимодействия. Использование ПЛК в автоматизированных производственных линиях повышает надежность системы, качество продукции, обмен информацией, эффективность и гибкость и, таким образом, снижает затраты.

PLC-220 - это автономный тренажер, состоящий из основного блока SIEMENS PLC и часто используемых устройств ввода / вывода для моделирования. Он предлагает студентам отличные теории и широкое применение программируемых логических контроллеров.Этот инструктор позволяет студентам шаг за шагом изучать основы ПЛК до более сложных средств управления, используемых в промышленности.


1. ШАГ 7 Операции портала TIA
(1) Редактирование лестничной программы
(2) Тестирование лестничной диаграммы
(3) Мониторинг состояния
2. Базовые схемы управления
(1) Самофиксирующаяся схема
(2) Мигающий контроль
(3 ) Управление инчингом
(4) Управление одной кнопкой
3. Управление светом
(1) Простое управление светом
(2) Комплексное управление светом
4.Управление светофором
(1) Контроллер светофора (обычный)
(2) Контроллер светофора (кодовый блок)
5. Управление цифровыми часами
(1) Управление 7-сегментным дисплеем
(2) Часы времени
6. Шаговый двигатель Управление
(1) Управление скоростью и направлением
(2) Работа энкодера
(3) Шаговый двигатель и энкодер
(4) Отображение шага шагового двигателя
7. Управление устройством заполнения резервуара
(1) Управление заполнением резервуара
(2) Дисковое колесо устройство
(3) Контроль заполнения резервуара с помощью регулировочного переключателя
8.Управление с клавиатуры
(1) Управление с клавиатуры
(2) Управление цифровым замком
9. Управление двигателем постоянного тока
(1) Контроллер аналогового ввода
(2) ШИМ-регулятор скорости
(3) Бесконтактный и микропереключатели
(4) Автоматическое управление скоростью

1. Переключатели имитации входа функционируют как вход уровня и импульсный вход для различных входных сигналов.

2. Он особенно подходит для установки выходного реле, помогает увеличить ток нагрузки.

3.Простое в использовании программное обеспечение для разработки на базе Windows

4. Различные периферийные устройства и другие устройства, поддерживающие внешние расширения, особенно подходят для лабораторных экспериментов и реализации проектов.

5. Различные модели устройств ввода / вывода для изучения и наблюдения за результатами.

6. Использование 4-миллиметровых безопасных гнезд на входных / выходных клеммах для обеспечения безопасности пользователей.

7. Дизайн чемодана позволяет легко переносить, перемещать и хранить.

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью.Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt.Een momentje geduld totdat, мы выяснили, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade.Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet. Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un'e-mail all'indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 64aa3331cc439093.

Приложения для открытого контроллера Siemens

Открытый контроллер (не путать с контроллером без обратной связи) - это система управления, которая имеет несколько процессоров, встроенных в сам контроллер.Благодаря этому открытые контроллеры могут запускать как лестничную логику, так и приложения на базе Windows внутри единого корпуса. Консолидация этих процессов обеспечивает гибкость, давая вашему контроллеру возможность запускать, отслеживать и получать доступ к множеству приложений. Ниже мы рассмотрим несколько наиболее заметных применений открытого контроллера Siemens на современных предприятиях и обсудим преимущества, которые открытый контроллер может предложить вашей компании в долгосрочной перспективе.

Преимущества

Открытый контроллер Siemens предлагает ряд явных преимуществ по сравнению с другими контроллерами.Комбинируя функции программного контроллера на базе ПК с визуализацией, приложениями для ПК и централизованным вводом / выводом в одном компактном устройстве, этот открытый контроллер может с легкостью выполнять важные функции автоматизации. Кроме того, открытый контроллер обеспечивает защиту, позволяет проводить комплексную диагностику системы и взаимодействует с PROFINET. Эта гибкость и широкий спектр использования делают его бесценным аспектом многих современных заводских сред с потребностями приложений открытого контроллера.

Приложения

Существует множество приложений, которые используют открытые контроллеры в задачах автоматизации.Внедряя мощную систему ввода-вывода со встроенными функциями безопасности, предприятия могут добиться успеха за счет простой интеграции открытого контроллера в существующие системы. Кроме того, открытые контроллеры совместимы с широким спектром постоянно совершенствующейся продукции, включая процессоры, интерфейсные модули, коммуникационные модули, стандартные устройства ввода-вывода, источники питания и многое другое.

Возможность выполнять широкий спектр функций на одном устройстве упрощает и консолидирует рабочий процесс для вашего бизнеса. Вместо того, чтобы запускать несколько функций на разных устройствах, открытый контроллер дает пользователям возможность оптимизировать производительность, экономя ваше рабочее время, энергию и деньги.


Хотите узнать больше? Свяжитесь с экспертом
ACD !

Возможно, вам будет интересно прочитать:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
