Умзч: Простой высококачественный УМЗЧ

Содержание

Схемы самодельных УМЗЧ

   Представляем сборник самодельных УМЗЧ, которые были неоднократно проверены и зарекомендовали себя отличным звучанием и простотой настройки усилителя. Схема высококачественного умзч 200ВТ:

   Настройка УМЗЧ сводится к установке тока покоя. Выставляется он подстроечным резистором R15. Сначала выставляют минимальный ток покоя и дают усилителю поработать 15-20 минут на средней мощности. После этого закорачивают вход, отключают акустику и выставляют ток покоя в пределах 50-80 мА. Меряют его по спаду напряжения на резисторах R24 - R27, он должен лежать в пределах 0,22-0,36 В. Напряжение в правом и левом плече может немного отличаться. В схеме желательно использовать пленочные конденсаторы К73- 17 или импортные аналоги, С8, С12, С13 - можно керамику. Выходные и предвыходные транзисторы желательно подбирать попарно, ну хотя бы из одной партии.

Схема качественного УМЗЧ на ОУ и транзисторах

   Его основные особенности - использование ОУ в малосигнальном режиме , что расширяет полосу частот сигналов, воспроизводимых без превышения скорости нарастания выходного напряжения ОУ; применение транзисторов выходного каскада в схеме с ОЭ, а предоконечного - с разделенной нагрузкой в цепях эмиттеров и коллекторов.

Последнее, кроме очевидного конструктивного преимущества - возможности размещения всех четырех транзистров на общем теплоотводе, дает определенные преимущества по сравнению с выходным каскадом, в котором транзисторы включены по схеме ОК.
Основные технические характеристики УМЗЧ:
Номинальный диапазон частот ................................. Гц 20...20000
Номинальная (максимальная) выходная мощность, Вт,
на нагрузке сопротивлением, 4 Ом: ........................................ 30(42)
Коэффициент гармоник при номинальной мощности, %, не более,
в номинальном диапазоне частот ..............................................0,01
Номинальное (максимальное) входное напряжение, В ............0,8(1)
Входное сопротивление, кОм ..................................................... 47
Выходное сопротивление, Ом, не более ............................... 0,03
Относительный уровень шума и фона, дБ, не более ............... -86
ОУ DA1 питается через транзисторы VT1, VT2, которые снижают напряжения питания до требуемых значений. Токи покоя транзисторов создают падения напряжения на резисторах R8 и R9, достаточные для обеспечения необходимого напряжения смещения на базах транзисторов VT3, VT4 и VT5, VT6. При этом напряжения смещения для транзисторов оконечного каскада выбраны такими (0,35...0,4 В), чтобы они оставались надежно закрытыми при повышении напряжения питания на 10...15% и перегреве на 60...80°С. Снимаются напряжения смещения с резисторов R12, R13, которые одновременно стабилизируют режим работы транзисторов предоконечного каскада и создают местные ООС по току. ФНЧ R3C2 и ФВЧ C3R10 с частотами среза в области 60 кГц предотвращают работу сравнительно низкочастотных транзисторов VT3 - VT6 на более высоких частотах во избежание их пробоя. Конденсаторы С4, С5 корректируют АЧХ предоконечного и оконечного каскадов, предотвращая их самовозбуждение при неудачном монтаже.
Катушка L1 повышает стабильность работы УМЗЧ при значительной емкостной нагрузке. УМЗЧ питается от нестабилизированного выпрямителя. Он может быть общим для обоих каналов стереоусилителя, однако в этом случае емкость конденсаторов фильтра С8 и С9 необходимо увеличить вдвое, а диаметр провода вторичной обмотки трансформатора Т1 - в 1,5 раза.
Предохранмители включают в цепи питания каждого из усилителей. Кроме указанного на схеме, в УМЗЧ можно применить ОУ К140УД6Б, К140УД7А, К544УД1А, однако коэффициент гармоник на частотах выше 5 кГц возрастет в этом случае примерно до 0,3%.Большое значение имеет монтаж УМЗЧ, соединение его каналов с источником питания. Провода питания (+22 В, -22 В и общий) должны быть возможны более короткими (к каждому каналу они должны быть проложены отдельно) и достаточно большого сечения (при максимальной мощности 42 Вт - не менее 1,5 кв.мм). Проводами такого же сечения должны быть подключены акустические системы, а также цепи эмиттеров и коллекторов транзисторов оконечного каскада к плате УМЗЧ.

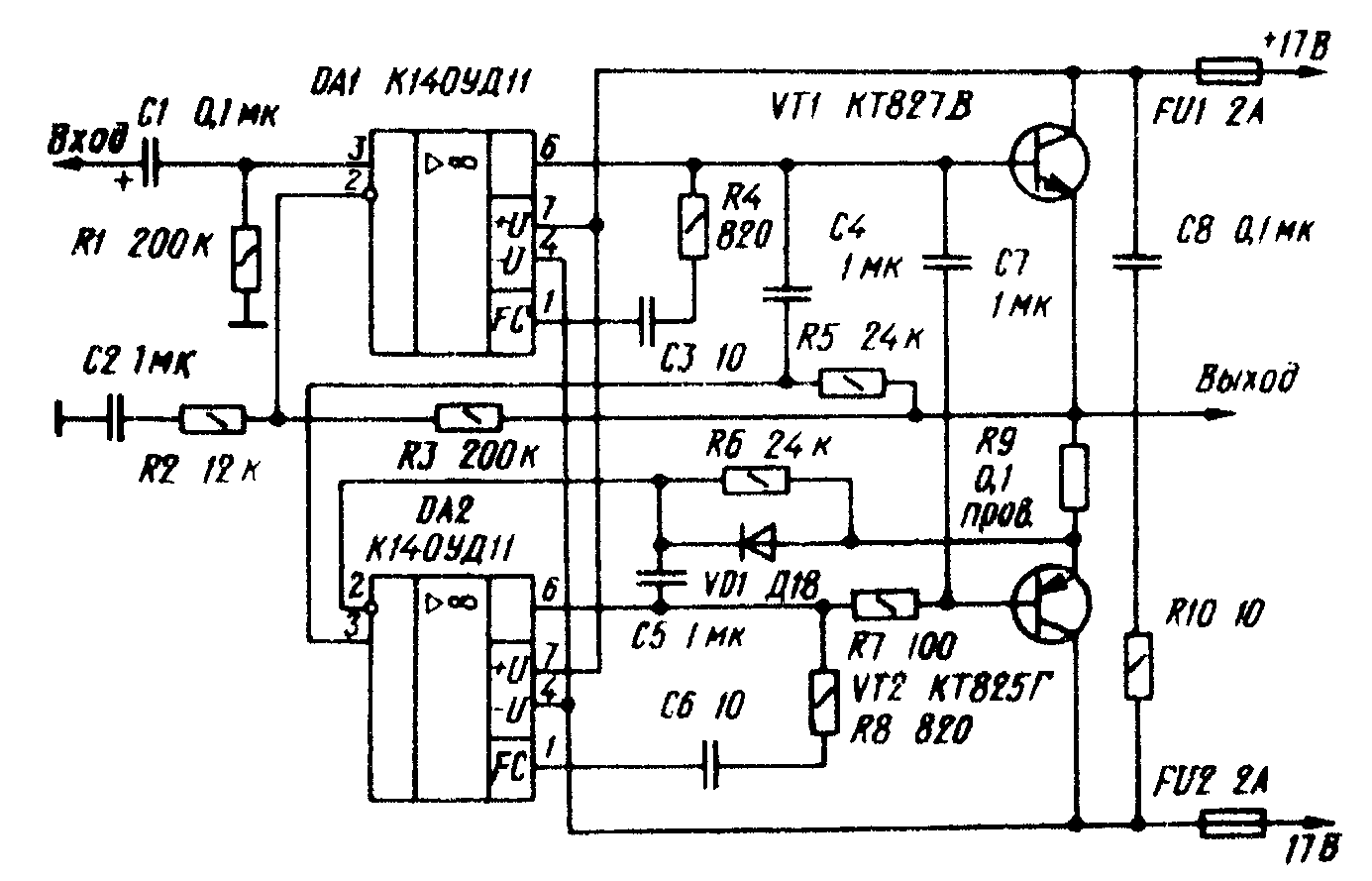

Схема УМЗЧ на транзисторах


   Первый каскад усилителя мощности собран на ОУ А1. Входной сигнал поступает на инвертирующий вход ОУ через фильтр верхних частот (ФВЧ) R1C1R3 с частотой среза 20 кГц. Для того, чтобы этот параметр ФВЧ существенно не изменился, выходное сопротивление предварительного усилителя должно быть не более 200 Ом. Со входом усилителя мощности его необходимо соединить через электролитический конденсатор емкостью 10 мкФ. Следующий каскад - двухтактный каскадный (ОЭ - ОБ) усилитель с частотой среза 4,7 МГц на транзисторах V6, V5 и V7, V4. Он выполняет функции фазоинвертора и генератора стабильных токов смещения для транзисторов подоконечного каскада. Последний выполнен на транзисторах разной структуры V8, V9 и охвачен местными ООС по току (резисторы R12, R13 в цепях эмиттеров). Термостабилизирующее действие этих ООС вместе с питанием базовых цепей транзисторов V8, V9 стабильными токами смещения определяет высокую температурную стабильность усилителя в целом. Ток покоя транзисторов V8, V9 - около 30 мА (при +60°С он увеличивается до 50 мА.) Частота среза этого каскада - 130 кГц. Выходная каскад (V10, V11) представляет собой эмиттерный повторитель с частотой среза около 1402 кГц. Поскольку транзисторы этой ступени, как уже говорилось, работают без начального смещения, то для снижения неизбежных в режиме В искажений типа "ступенька" введен резистор R14, который при малых уровнях сигнала (когда транзисторы V10, V11 закрыты) соединяет нагрузку с выходом линейного предоконечного каскада.


   Питать усилитель можно от любого двуполярного выпрямителя с емкостным фильтром, обеспечивающего выходное напряжение +-30 В при токе нагрузки 1 А. В усилителе можно использовать ОУ К140УД1Б с коэффициентом усиления напряжения не менее 2000. Транзисторы каскадного усилителя могут быть и иных, чем указано на схеме, типов, но обязательно с предельно допустимым напряжением эмиттер - коллектор не менее 30 В и граничной частотой не менее 40 МГц (в частности, вместо транзисторов ГТ321А можно применить кремниевые транзисторы КТ626 с индексами А, Б и В). Для улучшения симметричности плеч усилителя германиевые транзисторы в предоконечном и оконечном каскадах желательно заменить кремниевыми: вместо ГТ905А установить КТ814Г, а вместо ГТ806В - КТ816Г.


Простой УМЗЧ на 50 ватт


   Выходная мощность на нагрузке сопротивлением 4 Ом, Вт: . ..... 60
Коэффициент усиления, дБ .......................................................... 26
Входное напряжение, В .............................................................. 0,75
Входное сопротивление, кОм ....................................................... 10
Скорость нарастания выходного напряжения , В/мкс, не менее .. 12
Коэффициент нелинейных искажений , %, не более,............ 0,17
Относительный уровень фона, дБ .............................................. -80
Относительный уровень внутреннего шума, дБ, не хуже ..... -86
Принципиальная схема усилителя не имеет каких - либо особенностей, и подробно не рассматривается. Вместо ОУ К140УД8А в усилителе можно использовать ОУ того же типа с любым индексом, а также К574УД1 и К544УД2. Стабилитроны КС515А можно заменить двумя последовательно включенными стабилитронами Д814А.



Понравилась схема - лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Гибридный УМЗЧ Унисон - RadioRadar

Авторы продолжают знакомить со своими разработками ламповых УМЗЧ, отличающихся простотой и оригинальностью схемных решений. В этой статье они предлагают несложный вариант усилителя, собранного на электронной лампе, с применением мощного выходного каскада на транзисторах. Отсюда и название усилителя - "Унисон", как слитное "звучание в хоре" лампового и транзисторного каскадов.

Схема УМЗЧ, собранного на доступной элементной базе, приведена на рис. 1. Выходной каскад собран на комплементарной паре из мощных транзисторов VT1, VT2 структуры Дарлингтон и работает в режиме, близком к классу "A", позволяя при однополярном питании 64±5 В получить максимальную выходную мощность до 40 Вт. Такой усилитель может стать попыткой найти "золотую середину" между инструментальной "детальностью", "теплотой" лампового звука с "напористостью" мощного транзисторного каскада без применения трудоёмкого и дорогостоящего выходного трансформатора.

Рис. 1. Схема УМЗЧ, собранного на доступной элементной базе



Основные технические характеристики

Чувствительность по входу, В ..... 0,8

Мощность номинальная (максимальная), Вт . .......36 (40)

Коэффициент гармоник на частоте 1 кГц при мощности 36 Вт, % ................0,5

Диапазон рабочих частот по уровню -2 дБ, Гц........10...50000

Сопротивление нагрузки (номинальное), Ом .......6...12(8)



Входной каскад на левом по схеме триоде лампы VL1 6Н23П усиливает входной сигнал по напряжению. Следующий за ним каскад на правом триоде VL1 собран катодным повторителем. Обладая малыми нелинейными искажениями, хорошими частотными свойствами и небольшой зависимостью выходного напряжения от изменения сопротивления нагрузки, он способствует устойчивой работе входного каскада усилителя и обеспечивает необходимый ток для работы оконечного (выходного) каскада. Усиленный по напряжению сигнал через разделительный конденсатор С2 и резисторы R6,R7 поступает на базы транзисторов выходного каскада. Его ток покоя (около 0,4 А) задан плечами делителя напряжения R5, R8 и стабилизируется терморезистором RK1. С повышением температуры транзисторов выходного каскада сопротивление терморезистора уменьшается, предотвращая рост тока покоя за счёт уменьшения падения напряжения между базами транзисторов VT1 и VT2.

С понижением температуры происходит обратный процесс.

Рис. 2. Схема блока питания УМЗЧ



Схема блока питания УМЗЧ приведена на рис. 2. Блок питания имеет два выходных напряжения. Одно - +190 В, получено умножением напряжения со вторичной обмотки II силового трансформатора Т1 в четыре раза. Оно предназначено для питания двойного лампового триода VL1. Второе, равное 64 В, - для питания выходного каскада.

Транзисторы выходного каскада устанавливают на два теплоотвода. Площадь каждого теплоотвода - около 1000 см2. На каждом теплоотводе устанавливают по два транзистора одного типа проводимости с нанесённой термопастой КПТ-8 на внутренней поверхности. При такой компоновке не требуется крепления транзисторов через изолирующие теплопроводящие подложки.

Детали самого усилителя рекомендуем разместить сбоку теплоотводов на монтажных лепестках и на лепестках ламповой панели, а блок питания собрать отдельно. Терморезистор RK1 - малогабаритный, например, типа MF5A-3 номинальным сопротивлением 5,1 кОм (при 25 оС), размещён внутри небольшой керамической трубки (можно от неисправного паяльника) с применением термопасты КПТ-8. Трубку крепят в отверстии одного из теплоотводов, а выводы терморезистора припаивают к монтажным лепесткам, закреплённым на теплоотводе. Все резисторы - типа МЛТ или импортные, но вдвое большей мощности. Резисторы R2-R4 применены с допуском 10 % от номинала, а R5-R8 - 5 %. Конденсатор С1 - полиэтилентерефталатный фольговый, например К73-9; С2 - полиэтилентерефталатный металлоплёночный К73-11 или подобный. Отечественные транзисторы VT1, VT2 - КТ927Г и КТ925Г, можно заменить импортными аналогами.

В блоке питания для двухканального УМЗЧ может быть применён силовой трансформатор мощностью не менее 140...150 Вт, например серии ТПП, с допустимым током вторичной обмотки II не менее 2,5 А при напряжении на обмотке ~50 В и накальной обмотки III около 1 А при напряжении ~6,3 В. Если накальной обмотки нет, то её можно намотать самостоятельно или применить в качестве накального дополнительный готовый маломощный сетевой трансформатор.

Наиболее удачным, по мнению авторов, является раздельное питание каждого канала УМЗЧ (каждый от своего блока питания). В этом случае в блоке питания каждого из каналов потребляемый ток будет вдвое меньше. Для моноблочного варианта подойдут, например, трансформаторы ТПП-269 и подобные им, но лучше трансформаторы, имеющие обмотки с напряжениями ~6,3 В для накала ламп. Оксидные конденсаторы С1-С6 - импортные малогабаритные. Дроссель L1 - Д141 заменим Д156, Др-48-204.

Его можно рассчитать и изготовить самостоятельно по известной методике. Мотать следует проводом диаметром не менее 0,5 мм, при этом активное сопротивление дросселя должно быть не более 1 Ом. В качестве спра-вочного материала приводим параметры дросселя Др-48-204: магнитопровод Ш20х20, сборка с зазором 0,16 мм; использована обмотка I, содержащая 300 витков провода ПЭЛ-1 диаметром 0,64 мм.

Первое включение УМЗЧ необходимо проводить при пониженном напряжении питания во избежание выхода из строя мощных транзисторов при возможных ошибках монтажа. В точке соединения эмиттеров транзисторов необходимо выставить напряжение, равное половине напряжения питания, с помощью подбора одного из резисторов R5 или R8. Все напряжения в схеме измерены под нагрузкой при отсутствии входного сигнала. Ток, потребляемый выходным каскадом, при номинальной мощности УМЗЧ составляет около 1 А.

Для усилителя могут подойти те же звуковые колонки, что и для транзисторных усилителей, однако для максимально близкого к "ламповому" звучанию следует использовать высокочувствительные динамические головки с мягкими подвесами и бумажными диффузорами. Идеальным же вариантом является акустическая колонка открытого типа.

Авторы: А. Ахматов, Д. Санников, г. Ульяновск

буфер + УМЗЧ + стабилизатор питания на германиевых транзисторах » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)


Камрад Николай (Nickhome) прислал нам отзыв и фотки своей сборки германиевого усилителя из моей статьи «Кремний против германия в усилителях одинаковой ретро-структуры и новый германиевый кит в конце».
Так же Николай обратился ко мне с просьбой помочь перевести схему из моей другой статьи «Входной буфер и регулятор уровня громкости для УМЗЧ. Часть 2» и схему блока питания из книжки А. И. Хлупнова на германиевые транзисторы.

Читайте далее о плодах сотрудничества. Сохранена сквозная нумерация картинок с предыдущей статьёй. Повествование ведётся от имени Николая.

Сборка, тестирование, чертежи печаток, сочные фотки — Николай (Nickhome).
Отрисовка схем, расчёт номиналов, редактирование материала — моё (MVV).

Содержание / Contents

Я изготовил усилитель мощности звуковой частоты на германиевых транзисторах (рис. 5 в статье).
В усилителе применил детали, отличные от рекомендуемых. Не смотря на это, всё заработало отлично, очень доволен полученным результатом. Вышел весьма качественный усилитель!

Резисторы, металлопленочные и оксидные конденсаторы приобретены на Алиэкпресс и у российских фирм. Транзисторы выбраны из своих запасов.

Печатные платы двух каналов в процессе настройки показаны на рис. 12.


Рис. 12. Внешний вид печатных плат УМЗЧ

При проверке прямоугольными импульсами потребовалось увеличить емкость конденсатора С6 до 300 пФ. Полярность конденсатора С3 нужно изменить на обратную.

Входное сопротивление усилителя мощности составляет ок. 600 Ом, поэтому потребовался буферный усилитель. Чтобы не нарушать парадигму германия, выполнил его также на германиевых транзисторах по обновлённой схеме из статьи Владимира.

Принципиальная схема буферного усилителя на германиевых транзисторах показана на рис. 13.


Рис. 13. Принципиальная схема буферного каскада с псевдодвухтактным повторителем на германиевых транзисторах

Выражаю признательность Владимиру (MVV) за консультации и помощь!
Полярность питающего напряжения, оксидных конденсаторов, диодов, проводимость транзисторов изменены на обратные.

Кроме указанных на схеме транзисторов VT1, VT2, VT5, VT6 можно поставить МП14А или Б; в качестве VT3, VT4 — МП37А, МП10А или Б.
Вместо светодиода установлен кремниевый диод VD1, кроме указанного подойдут КД521, КД522.
Также потребовалось пересчитать номиналы некоторых резисторов.

Сопротивление переменного резистора R0 может быть в диапазоне 10-50 кОм.  Входное сопротивление буферного усилителя около 10 кОм.

Собранная плата буферного каскада изображена на рис. 14.


Рис. 14. Буферный каскад на германиевых транзисторахБлок питания усилителя стабилизированный, опять же на германиевых транзисторах, рис. 15. За основу взята схема из [8], переделанная на требуемое напряжение 30 Вольт.

Последовательно включен маломощный стабилизатор на выходное напряжение — 15 В для питания буферного усилителя.


Рис. 15. Принципиальная схема стабилизированного блока питания УМЗЧ

Внешний вид платы блока питания представлен на рис. 16. В диодном мосте установлены германиевые диоды типа Д304.


Рис. 16. Печатная плата стабилизированного блока питания ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Извините, компоненты не подписаны, т. к. делал для себя и платы простые, по схемам можно сориентироваться.

8. Хлупнов А. И. Любительские усилители низкой частоты // МРБ, вып. 915 (с. 51, рис. 38).Владимир / MVV:
С удовольствием просмотрел отчет Николая (Nickhome). Все выполнено аккуратно, с любовью. Николай, спасибо!

Предлагаю немного измененный вариант схемы блока питания для УМЗЧ (рис. 17).


Рис. 17. Еще один вариант принципиальной схемы блока питания

Балластные резисторы R1, R2 и R7 (рис. 15) в цепях компенсационных стабилизаторов заменены на источники тока, реализованные на элементах VT1, HL1, R1, R2 и VT5, HL3, R7, R8 соответственно.

Для ограничения мощности, рассеиваемой на коллекторе регулирующего транзистора VT7 маломощного источника питания — 15 В, включен резистор R9.
Дополнительно R9 выполняет функцию защиты от короткого замыкания на выходе, поэтому элементы VT6, R9, R10 (рис. 15) исключены из схемы.

Спасибо за внимание!

Камрад, здесь железо для этого проекта



Умзч автомагнитолы: обзор

УМЗЧ автомагнитолы

УМЗЧ автомагнитолы в настоящее время представляет интерес широких масс. Повсеместно используются человеком разнообразные усилительные аппараты: радиоприемники, телевизоры, компьютеры и автомагнитолы в том числе. УМЗЧ для автомагнитолы – грандиознейшее изобретение, предназначенное для более мощной передачи сигнала без искажений в НО нагрузку.

Основные особенности УМЗЧ автомагнитолы

УМЗЧ автомагнитола

Рассмотрим ниже основные особенности УМЗЧ:

  • Считается, что усиление напряжения в УМЗЧ является второстепенным фактором. Так, чтобы усилитель мог отдавать в нагрузку весь свой потенциал, надо соблюдать важные каноны, касающиеся формулы и определенной схемы;
  • Следующие показатели являются основными для УМЗЧ: полезная мощность, КПД, нелинейные искажения НИ и их коэффициент, полоса пропускания АЧХ;
  • Следует знать, что существует 5 классов усиления, обозначаемых латинскими буквами;
  • Класс А усилителя характеризуется низким уровнем НИ и таким же низким КПД. Также транзистор во время работы в классе А находится постоянно в открытом состоянии, таким образом, потребляя мощность в любое подходящее время. Что касается режима усиления, то в классе А он применяется в те моменты, когда нужны бывают минимальные искажения;
  • Класс В – это уже больший уровень НИ и сравнительно высокий КПД. Характерным для этого режима является также закрытость транзистора и отсутствие потребления мощности от источника. Такой режим часто используют в ситуациях, когда высокий уровень искажений не особо важен;

УМЗЧ для автомагнитол

  • Класс АВ – это промежуточный режим между классами А и В. Чаще применяется в 2-тактных аппаратах. В режиме покоя транзистор такого УМЗЧ лишь немного приоткрыт и потребляет немного питания. Относительно невелики также НИ данного режима.

Составные транзисторы

Другими словами, УМЗЧ предназначен для автомобильной акустической системы, и большое внимание при его создании уделялось именно надежности. Только вот транзисторы как и раньше остаются одним из слабых звеньев этой схемы. Они часто портятся из-за теплового пробоя, реже – при коротком замыкании.

Примечание. Тепловой пробой возникает ввиду недостаточной стабильности питания и из-за самовозбуждения на высший ЗЧ. Чтобы хоть как-то минимизировать эти негативы в усилитель вводятся 2 дополнительных фильтра по питанию. Практически ту же задачу решают и конденсаторы. А чтобы не возникало КЗ, полосовой провод УМЗЧ подключается к выходу источника питания через предохранитель.

Транзисторы – важное звено в УМЗЧ. Так, если в УМЗЧ применяются составные транзисторы, это позволяет значительно минимизировать количество используемых в схеме компонентов. А это, в свою очередь, влияет на высокое входное сопротивление (стабилизирует его) и повышается одновременно КПД.

УМЗЧ в автомагнитоле

Введение составных транзисторов в УМЗЧ оправдывается на все 100 процентов.
Вот в таблице приведены основные технические данные таких УМЗЧ.

Чувств., мВ700
ВС (сопротивление), кОм62
Мощность выходная, Вт18
Диапазон частот, Гц20-20 000

УМЗЧ и его важность

УМЗЧ в автомагнитолах

Тракт ЗЧ автомагнитолы является именно тем показателем, который определяет класс аппарата в глазах, оценке потребителя. Действительно, если для несведущего в технике человека это не столь понятно, то знаток сразу скажет, что структура и параметры всех радиоприемных трактов и дек практически одинаковы.
Такими же являются сервисные функции, то есть стандартными. Но построение тракта ЗЧ определяет вес аппарата.
Рассмотрим основные положения, касающиеся этого вопроса:

  • Как известно, в любой автомагнитоле есть два источника сигнала. Это не только тюнер, но и дека. Это и определяет тот факт, что ЗЧ начинается с коммутатора сигналов;
  • Интересно, что в самых бюджетных аппаратах ЗЧ, как таковой, отсутствует (используется другая схема). Так, чтобы подключать дополнительные источники сигнала в магнитолах низкого ценового сегмента, используется наружный аудиоразъем на 3,5 мм, имеющий размыкаемые контакты;
  • Напротив, более дорогие аппараты осуществляют соединение при помощи электронных коммутаторов;
  • Что касается эквалайзеров(см.Как настроить правильно эквалайзер), то 3- или 5-полосные графические, которые используются в качестве регуляторов тембра не считаются самыми удачными решениями. Это объясняется тем, что для коррекции искажений и дефектов в акустике, которые неизбежны в салоне авто, возможности таких эквалайзеров явно недостаточны;

Схема усилителя

  • А вот электронные эквалайзеры, напротив, обладают куда большими возможностями. Выполнены они на основе микросхем, управляются по шине I2C и по всем параметрам лучше;
  • Встроенные в аппараты усилители обеспечить высокую мощность явно не способны. По этой причине большинство современных автомагнитол предусматривают специальные линейные выходы для подключения внешних УМЗЧ.

Примечание. Если аппараты бюджетного класса, то предусматривается одна пара RCA, а если дорогого – две пары. Также, в автомагнитолах высокого класса предусмотрен обязательно отдельный выход на сабвуфер.

Мостовая схема

  • Примечательно также то, что большинство современных УМЗЧ собираются по мостовой схеме. Исключение составляют разве что модели усилителей с выходной мощностью до 4 Вт;
  • Интересно и то, что все современные ГУ, наделенные УМЗЧ, способны работать на две АС. Встроенные усилители наделены двумя или четырьмя каналами, а мощность последних может быть различной;

Мостовая схема УМЗЧ

  • Одним словом, усилители могут быть 2-канальными или 4-канальными. Первые подразумевают распределение сигнала между фронтальной и тыловой акустикой такое, что приводит к потере мощности на регуляторе механического типа.
    Такое решение имеет право на жизнь, если используется мостовая схема усилителя. В противном случае мощности будет явно недостаточно;
  • Что касается 4-канального усилителя, то проблем с потерей мощности у него не бывает, как правило. Корректировка осуществляется на входе усилителем.

Отметим, что не зря в устройствах современного типа используют мостовые усилители. Всем специалистам известно, чтобы обеспечить выходной сигнал до напряжения питания, приходится увеличивать выходную мощность, снижая сопротивление нагрузки.
Но и мостовые усилители не лишены недостатков:

  • Велики потери в проводах, в местах соединений;
  • Снижается значительно ВН;
  • Повышение нагрузочного тока, в свою очередь, приводит к росту искажений;
  • Возможен рост резонансного горба на АЧХ, что объясняется ухудшением демпфирования.

Некоторые эксперты рекомендуют использовать другие усилители. К примеру, УМЗЧ серии STK, которые были популярны в одно время. Но такие варианты предназначены только для работы с определенной нагрузкой. Другими словами, их потенциал может быть реализован только при работе со специальными головками. Этим и объясняется частично их уход со сцены.
Помимо приведенных выше недостатков, мостовые усилители отличаются также худшим коэффициентом. Объясняется это тем, что выходные показатели складываются.
Современные УМЗЧ неплохо защищены, с другой стороны. Так, если бы не была задействована специальная встроенная система защиты, УМЗЧ не могли бы работать без конденсаторов, так как их провода находятся под постоянным напряжением.

УМЗЧ в режиме H и его схема

Идеальным усилителем для автомобилей все эксперты считают УМЗЧ, в которых выходной каскад работает в режиме H. Этот режим означает изменяемое напряжение питания. Разработка таких УМЗЧ была поставлена на поток после того, как стало доказано, что реальный звуковой сигнал имеет импульсный характер.

Примечание. Конструкция такого УМЗЧ подразумевает наличие обычного усилителя, включенного по мостовой схеме. Фишкой же становится удвоение напряжения, которое осуществляется с помощью накопительного конденсатора.

В заключении скажем, что УМЗЧ является одной из самых слабых деталей любой автомагнитолы в плане восприимчивости к перепадам напряжения и другим негативным явлениям. Выход из строя усилителя связан с неправильным подключением динамиков или с КЗ звуковых выходов.
Будьте внимательны, осуществляя подключение и установку аппаратуры своими руками. Лучше заранее посмотреть полезное видео и изучить фото – материалы, чтобы получить практическую информацию.
Пошаговая инструкция также очень важна. Цена самого дорогого аппарата оправдана лишь в том случае, когда пользователь следит за ним и не допускает скорого выхода его из строя.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

УМЗЧ высокой верности 2010 | HIFISOUND.COM.UA

Виктор Жуковский, г. Красноармейск Донецкой обл.

УМЗЧ ВВ-2010 — новая раз­работка из широко известной ли­нейки усилителей УМЗЧ BB (вы­сокой верности) [ 1; 2; 5]. На ряд использованных технических ре­шений оказали влияние работы Агеева СИ. [3].

Усилитель обеспечивает Kr порядка 0,001% на частоте 20 кГц при Рвых = 150 Вт на нагрузке 8 Ом, полоса частот малого сигна­ла по уровню -3 дБ — 0 Гц … 800 кГц, скорость нарастания выход­ного напряжения -100 В/мкс, от­ношение сигнал/шум и сигнал/ фон -120 дБ.

Благодаря применению ОУ, работающего в облегчённом ре­жиме, а также использованию в усилителе напряжения только каскадов с OK и ОБ, охваченных глубокими местными ООС, УМЗЧ BB отличается высокой линейно­стью ещё до охвата общей ООС. В самом первом усилителе высо­кой верности [1] ещё в 1985 году были применены решения, до тех пор использовавшиеся только в измерительной техни­ке: режимы по постоянному току поддерживает отдельный сер­висный узел, для снижения уровня интерфейсных искажений охвачено общей обратной отрицательной связью переходное сопротивление контактной группы реле коммутации АС, а спе­циальный узел эффективно компенсирует влияние на эти ис­кажения сопротивления кабелей АС. Традиция сохранилась и в УМЗЧ ВВ-2010, вместе с тем общая ООС охватывает и со­противление выходного ФНЧ.

В абсолютном большинстве конструкций других УМЗЧ, как профессиональных, так и любительских, многие их этих реше­ний отсутствуют до сих пор. Вместе с тем высокие техничес­кие характеристики и аудиофильские достоинства УМЗЧ BB достигнуты простыми схемотехническими решениями и мини­мумом активных элементов. По сути, это сравнительно неслож­ный усилитель: один канал не торопясь можно собрать за пару дней, а настройка заключается лишь в установке необходимо­го тока покоя выходных транзисторов. Специально для начи­нающих радиолюбителей разработана методика поузловой, покаскадной проверки работоспособности и наладки, пользу­ясь которой можно гарантированно локализовать места воз­можных ошибок и предотвратить их возможные последствия ещё до полной сборки УМЗЧ. На все возможные вопросы по этому или подобным усилителям есть подробные объяснения, как на бумажных носителях, так и в Интернете.

УМЗЧ высокой верности 2010

На входе усилителя предусмотрен ФВЧ R1C1 с частотой среза 1,6 Гц, рис.1. Но эффективность работы устройства ста­билизации режимов позволяет усилителю работать со вход­ным сигналом, содержащим до 400 мВ напряжения постоян­ной составляющей. Поэтому С1 исключён, что реализует из­вечную аудиофильскую мечту о тракте без конденсаторов © и заметно улучшает звучание усилителя.

Ёмкость конденсатора С2 входного ФНЧ R2C2 выбрана так, чтобы частота среза входного ФНЧ с учётом выходного сопро­тивления предусилителя 500 Ом -1 кОм находилась в преде­лах от 120 до 200 кГц. На вход ОУ DA1 вынесена цепь частот­ной коррекции R3R5C3, ограничивающая полосу отрабатыва­емых гармоник и помех, поступающих по цепи ООС со сторо­ны выхода УМЗЧ, полосой 215 кГц по уровню -3 дБ и повыша­ющая устойчивость усилителя. Эта цепь позволяет уменьшить разностный сигнал выше частоты среза цепи и тем исключить напрасную перегрузку усилителя напряжения сигналами вы­сокочастотных наводок, помех и гармоник, устраняя возмож­ность возникновения динамических интермодуляционных ис­кажений (TIM; DIM).

Далее сигнал поступает на вход малошумящего операци­онного усилителя с полевыми транзисторами на входе DA1. Много «претензий» к УМЗЧ BB предъявляются оппонентами по поводу применения на входе ОУ, якобы ухудшающего ка­чество звучания и «крадущего виртуальную глубину» звука. В связи с этим необходимо обратить внимание на некоторые вполне очевидные особенности работы ОУ в УМЗЧ ВВ.

Операционные усилители предварительных усилителей, послеЦАПовые ОУ вынуждены развивать несколько вольт вы­ходного напряжения. Поскольку коэффициент усиления ОУ невелик и составляет от 500 до 2.000 раз на 20 кГц, это указы­вает на их работу с относительно большим напряжением раз­ностного сигнала — от нескольких сот микровольт на НЧ до не­скольких милливольт на 20 кГц и высокую вероятность внесе­ния входным каскадом ОУ интермодуляционных искажений. Выходное напряжение этих ОУ равно выходному напряжению последнего каскада усиления напряжения, выполненного обыч­но по схеме с ОЭ. Выходное напряжение в несколько вольт говорит о работе этого каскада с довольно большими входны­ми и выходными напряжениями, и как следствие — внесении им искажений в усиливаемый сигнал. ОУ нагружен на сопро­тивление параллельно включенных цепи ООС и нагрузки, со­ставляющее иногда несколько килоом, что требует от выход­ного повторителя усилителя выходного тока до нескольких миллиампер. Поэтому изменения тока выходного повторите­ля ИМС, выходные каскады которой потребляют ток не более 2 мА, довольно значительны, что также указывает на внесение ими искажений в усиливаемый сигнал. Видим, что входной каскад, каскад усиления напряжения и выходной каскад ОУ могут вносить искажения.

А вот схемотехника усилителя высокой верности благода­ря высоким усилению и входному сопротивлению транзистор­ной части усилителя напряжения обеспечивает весьма щадя­щие условия работы ОУ DA1. Судите сами. Даже в развившем номинальное выходное напряжение 50 В УМЗЧ входной диф­ференциальный каскад ОУ работает с разностными сигнала­ми напряжением от 12 мкВ на частотах 500 Гц до 500 мкВ на частоте 20 кГц. Соотношение высокой входной перегрузочной способности дифкаскада, выполненного на полевых транзис­торах, и мизерного напряжения разностного сигнала обеспе­чивает высокую линейность усиления сигнала. Выходное на­пряжение ОУ не превышает 300 мВ. что говорит о малом входном напряжении каскада усиления напряжения с общим эмит­тером из состава операционного усилителя — до 60 мкВ — и линейном режиме его работы. Выходной каскад ОУ отдаёт в нагрузку порядка 100 кОм со стороны базы VT2 переменный ток не более 3 мкА. Следовательно, выходной каскад ОУ тоже работает в предельно облегчённом режиме, практически на холостом ходу. На реальном музыкальном сигнале напряже­ния и токи большую часть времени на порядок меньше приве­денных значений.

Из сравнения напряжений разностного и выходного сиг­налов, а также тока нагрузки видно, что в целом операцион­ный усилитель в УМЗЧ BB работает в сотни раз более лёгком, а, значит, и линейном режиме, чем режим ОУ предусилителей и послеЦАПовых ОУ CD-проигрывателей, служащих источни­ками сигнала для УМЗЧ с любой глубиной ООС, а также и вов­се без оной. Следовательно, один и тот же ОУ будет вносить в составе УМЗЧ BB гораздо меньшие искажения, чем в одиноч­ном включении.

Изредка встречается мнение, что вносимые каскадом ис­кажения неоднозначно зависят от напряжения входного сиг­нала. Это ошибка. Зависимость проявления нелинейности кас­када от напряжения входного сигнала может подчиняться тому или иному закону, но она всегда однозначна: увеличение это­го напряжения никогда не приводит к уменьшению вносимых искажений, а только к увеличению.

Известно, что уровень продуктов искажений, приходящийся на данную частоту, снижается пропорционально глубине от­рицательной обратной связи для этой частоты. Коэффициент усиления холостого хода, до охвата усилителя ООС, на низ­ких частотах ввиду малости входного сигнала измерить невоз­можно. Согласно расчётам, развиваемое до охвата ООС уси­ление холостого хода позволяет достичь глубины ООС 104 дБ на частотах до 500 Гц. Измерения для частот, начиная с 10 кГц, показывают, что глубина ООС на частоте 10 кГц достига­ет 80 дБ, на частоте 20 кГц — 72 дБ, на частоте 50 кГц — 62 дБ и 40 дБ — на частоте 200 кГц. На рис.2 показаны амплитудно-частотные характеристики УМЗЧ ВВ-2010 и, для сравнения, сходного по сложности УМЗЧ Леонида Зуева [4].



Высокое усиление до охвата ООС — основная особенность схемотехники усилителей ВВ. Поскольку целью всех схемотех­нических ухищрений является достижение высокой линейнос­ти и большого усиления для ведения глубокой ООС в макси­мально широкой полосе частот, это означает, что подобными структурами исчерпываются схемотехнические методы совер­шенствования параметров усилителей. Дальнейшее снижение искажений может быть обеспечено только конструктивными мерами, направленными на уменьшение наводок гармоник выходного каскада на входные цепи, особенно — на цепь ин­вертирующего входа, усиление от которой максимально.

Ещё одна особенность схемотехники УМЗЧ BB заключает­ся в токовом управлении выходным каскадом усилителя на­пряжения. Входной ОУ управляет каскадом преобразования напряжение-ток, выполненным с OK и ОБ, а полученный ток вычитается из тока покоя каскада, выполненного по схеме с ОБ.

Применение линеаризирующего резистора R17 сопротив­лением 1 кОм в дифференциальном каскаде VT1, VT2 на тран­зисторах разной структуры с последовательным питанием по­вышает линейность преобразования выходного напряжения ОУ DA1 в ток коллектора VT2 созданием местной ООС глубиной 40 дБ. Это можно видеть из сравнения суммы собственных сопротивлений эмиттеров VT1, VT2 — примерно по 5 Ом — с сопротивлением R17, или суммы тепловых напряжений VT1, VT2 — около 50 мВ — с падением напряжения на сопротивлении R17, составляющем 5,2 — 5,6 В.

У построенных по рассматриваемой схемотехнике усили­телей наблюдается резкий, 40 дБ на декаду частоты, спад уси­ления свыше частоты 13…16 кГц. Сигнал ошибки, представля­ющий собой продукты искаже­ний, на частотах выше 20 кГц на два-три порядка меньше полез­ного звукового сигнала. Это даёт возможность конвертировать из­быточную на этих частотах линей­ность дифкаскада VT1, VT2 в по­вышение коэффициента усиле­ния транзисторной части УН. Вви­ду незначительных изменений тока дифкаскада VT1, VT2 при усилении слабых сигналов его линейность с уменьшением глу­бины местной ООС существенно не ухудшается, а вот работа ОУ DA1, от режима работы которого на этих частотах зависит линей­ность всего усилителя, запас уси­ления облегчит, так как все на­пряжения, определяющие вноси­мые операционным усилителем искажения, начиная от разно­стного сигнала до выходного, уменьшаются пропорционально выигрышу в усилении на данной частоте.

Цепи коррекции на опереже­ние по фазе R18C13 и R19C16 оп­тимизировались в симуляторе с целью уменьшить разностное на­пряжение ОУ до частот в несколь­ко мегагерц. Удалось повысить усиление УМЗЧ ВВ-2010 по срав­нению с УМЗЧ ВВ-2008 на часто­тах порядка нескольких сот кило­герц. Выигрыш в усилении соста­вил 4 дБ на частоте 200 кГц, 6 -на 300 кГц, 8,6 — на 500 кГц, 10,5 дБ — на 800 кГц, 11 дБ — на 1 МГц и от 10 до 12 дБ — на частотах выше 2 МГц. Это видно из результатов симуляции, рис.3, где нижняя кривая относится к АЧХ цепи коррекции на опережения УМЗЧ ВВ-2008, а верхняя -УМЗЧ ВВ-2010.

VD7 защищает эмиттерный переход VT1 от обратного на­пряжения, возникающего вследствие протекания токов пере­зарядки С13, С16 в режиме ограничения выходного сигнала УМЗЧ по напряжению и возникающих при этом предельных напряжениях с высокой скоростью изменения на выходе ОУ DA1.

Выходной каскад усилителя напряжения выполнен на тран­зисторе VT3, включенном по схеме с общей базой, что исклю­чает проникновение сигнала из выходных цепей каскада во входные и повышает его устойчивость. Каскад с ОБ, нагру­женный на генератор тока на транзисторе VT5 и входное со­противление выходного каскада, развивает высокое устойчи­вое усиление — до 13.000…15.000 раз. Выбор сопротивления резистора R24 вдвое меньшим сопротивления резистора R26 гарантирует равенство токов покоя VT1, VT2 и VT3, VT5. R24, R26 обеспечивают местные ООС, уменьшающие действие эффекта Эрли — изменение п21э в зависимости от коллектор­ного напряжения и повышают исходную линейность усилите­ля на 40 дБ и 46 дБ соответственно. Питание УН отдельным напряжением, по модулю на 15 В выше напряжения выходных каскадов, позволяет устранить эффект квазинасыщения тран­зисторов VT3, VT5, проявляющийся в уменьшении п21э при снижении напряжения коллектор-база ниже 7 В.

Трёхкаскадный выходной повторитель собран на биполяр­ных транзисторах и особых комментариев не требует. Не пы­тайтесь бороться с энтропией ©, экономя на токе покоя вы­ходных транзисторов. Он не должен быть менее 250 мА; в ав­торском варианте — 320 мА.

До срабатывания реле включения AC К1 усилитель охва­чен ООС1, реализованной включением делителя R6R4. Точ­ность соблюдения сопротивления R6 и согласованность этих сопротивлений в разных каналах не существенна, но для со­хранения устойчивости усилителя важно, чтобы сопротивле­ние R6 не было намного ниже суммы сопротивлений R8 и R70. Срабатыванием реле К1 ООС1 отключается и в работу всту­пает цепь ООС2, образованная R8R70C44 и R4, и охватываю­щая контактную группу К1.1, где R70C44 исключает выходной ФНЧ R71L1 R72C47 из цепи ОООС на частотах выше 33 кГц. Частотнозависимая ООС R7C10 формирует спад АЧХ УМЗЧ до выходного ФНЧ на частоте 800 кГц по уровню -3 дБ и обес­печивает запас по глубине ООС выше этой частоты. Спад АЧХ на клеммах AC выше частоты 280 кГц по уровню -3 дБ обеспе­чен совместным действием R7C10 и выходного ФНЧ R71L1 -R72C47.

Резонансные свойства громкоговорителей приводят к из­лучению диффузором затухающих звуковых колебаний, при­звуков после импульсного воздействия и генерации собствен­ного напряжения при пересечении витками катушки громко­говорителя линий магнитного поля в зазоре магнитной систе­мы. Коэффициент демпфирования показывает, как велика амплитуда колебаний диффузора и сколь быстро они затуха­ют при нагрузке AC как генератора на полное сопротивление со стороны УМЗЧ. Этот коэффициент равен отношению сопро­тивления AC к сумме выходного сопротивления УМЗЧ, пере­ходного сопротивления контактной группы реле коммутации АС, сопротивления намотанной обычно проводом недостаточ­ного диаметра катушки индуктивности выходного ФНЧ, пере­ходного сопротивления зажимов кабелей AC и сопротивления собственно кабелей АС.

Кроме того, полное сопротивление акустических систем нелинейно. Протекание искажённых токов по проводам кабе­лей AC создаёт падение напряжения с большой долей нели­нейных искажений, также вычитающееся из неискажённого вы­ходного напряжения усилителя. Поэтому сигнал на зажимах AC искажён гораздо больше, чем на выходе УМЗЧ. Это так называемые интерфейсные искажения.

Для уменьшения этих искажений применена компенсация всех составляющих полного выходного сопротивления усили­теля. Собственное выходное сопротивление УМЗЧ вместе с переходным сопротивлением контактов реле и сопротивлени­ем провода катушки индуктивности выходного ФНЧ уменьше­но действием глубокой общей ООС, взятой с правого вывода L1. Кроме того, подключением правого вывода R70 к «горя­чей» клемме AC можно легко организовать компенсацию пе­реходного сопротивления зажима кабеля AC и сопротивления одного из проводов АС, не опасаясь генерации УМЗЧ из-за фазовых сдвигов в охваченных ООС проводах.

Узел компенсации сопротивления проводов AC выполнен в виде инвертирующего усилителя с Ky = -2 на ОУ DA2, R10, С4, R11 и R9. Входным напряжением для этого усилителя слу­жит падение напряжения на «холодном» («земляном») прово­де АС. Поскольку его сопротивление равно сопротивлению «горячего» провода кабеля АС, для компенсации сопротивле­ния обоих проводов достаточно удвоить напряжение на «хо­лодном» проводе, инвертировать его и через резистор R9 с сопротивлением, равным сумме сопротивлений R8 и R70 цепи ООС, подать на инвертирующий вход ОУ DA1. Тогда выход­ное напряжение УМЗЧ увеличится на сумму падений напря­жений на проводах АС, что равносильно устранению влияния их сопротивления на коэффициент демпфирования и уровень интерфейсных искажений на зажимах АС. Компенсация паде­ния на сопротивлении проводов AC нелинейной составляющей противоЭДС громкоговорителей особенно нужна на нижних частотах звукового диапазона. Напряжение сигнала на ВЧ-громкоговорителе ограничивается подключенными последова­тельно с ним резистором и конденсатором. Их комплексное сопротивление гораздо больше сопротивления проводов ка­беля АС, поэтому компенсация этого сопротивления на ВЧ лишена смысла. Исходя из этого интегрирующая цепь R11C4 ограничивает полосу рабочих частот компенсатора значени­ем 22 кГц.

Особо следует заметить: сопротивление «горячего» про­вода кабеля AC может компенсироваться путём охвата его общей ООС подключением правого вывода R70 специальным проводом к «горячей» клемме АС. В этом случае понадобится компенсация только сопротивления «холодного» провода AC и коэффициент усиления компенсатора сопротивления прово­дов необходимо уменьшить до значения Ку=-1 выбором со­противления резистора R10 равным сопротивлению резисто­ра R11.

Узел токовой защиты предотвращает повреждение выход­ных транзисторов при коротких замыканиях в нагрузке. Дат­чиком тока служат резисторы R53 — R56 и R57 — R60, чего впол­не достаточно. Протекание через эти резисторы выходного тока усилителя создаёт падение напряжения, которое прикла­дывается к делителю R41R42. Напряжение со значением боль­ше порогового открывает транзистор VT10, а его коллектор­ный ток открывает VT8 триггерной ячейки VT8VT9. Эта ячейка переходит в устойчивое состояние с открытыми транзистора­ми и шунтирует цепь HL1VD8, уменьшая ток через стабилит­рон до нуля и запирая VT3. Разрядка С21 небольшим током базы VT3 может занять несколько миллисекунд. После сраба­тывания триггерной ячейки напряжение на нижней обкладке С23, заряженного напряжением на светодиоде HL1 до 1,6 В, повышается с уровня -7,2 В от положительной шины питания УН до уровня -1,2 B1 напряжение на верхней обкладке этого конденсатора также повышается на 5 В. С21 быстро разряжа­ется через резистор R30 на С23, транзистор VT3 запирается. Тем временем открывается VT6 и через R33, R36 открывает VT7. VT7 шунтирует стабилитрон VD9, разряжает через R31 конденсатор С22 и запирает транзистор VT5. Не получая на­пряжения смещения, транзисторы выходного каскада также запираются.

Восстановление исходного состояния триггера и включе­ние УМЗЧ производится нажатием на кнопку SA1 «Сброс за­щиты». С27 заряжается током коллектора VT9 и шунтирует цепь базы VT8, запирая триггерную ячейку. Если к этому моменту аварийная ситуация устранена и VT10 заперт, ячейка перехо­дит в состояние с устойчиво закрытыми транзисторами. Зак­рываются VT6, VT7, на базы VT3, VT5 подаётся опорное на­пряжение и усилитель входит в рабочий режим. Если корот­кое замыкание в нагрузке УМЗЧ продолжается, защита сра­батывает вновь, даже если конденсатор С27 подключен SA1. Защита работает настолько эффективно, что во время работ по настройке коррекции усилитель несколько раз обесточи­вался для мелких перепаек …прикосновением к неинвертиру-ющему входу. Возникающее самовозбуждение приводило к увеличению тока выходных транзисторов, а защита отключа­ла усилитель. Хотя нельзя предлагать этот грубый метод как правило, но благодаря токовой защите он не причинил вреда выходным транзисторам.



Работа компенсатора сопротивления кабелей АС.

Эффективность работы компенсатора УМЗЧ ВВ-2008 про­верялась старым аудиофильским методом, на слух, коммута­цией входа компенсатора между компенсирующим проводом и общим проводом усилителя. Улучшение звука было явно за­метно, да и будущему хозяину не терпелось получить усили­тель, поэтому измерений влияния компенсатора не проводи­лось. Преимущества схемы с «кабелечисткой» были столь оче­видны, что конфигурация «компенсатор+интегратор» была при­нята как стандартный узел для установки во всех разрабаты­ваемых усилителях.

Удивительно, сколь много излишних споров вокруг полез­ности/ненужности компенсации сопротивления кабелей раз­горелось в Интернете. Как водится, особенно настаивали на прослушивании нелинейного сигнала те, кому предельно про­стая схема кабелечистки казалась сложной и непонятной, зат­раты на неё — непомерными, а установка — трудоёмкой ©. Выс­казывались даже предложения, что, раз уж тратится столь мно­го средств на сам усилитель, то грех экономить на святом, а нужно пойти наилучшим, гламурным путём, каким ходит всё цивилизованное человечество и …приобрести нормальные, че­ловеческие © сверхдорогие кабели из драгметаллов. К мое­му большому удивлению, масла в огонь подлили заявления весьма уважаемых специалистов о ненужности узла компен­сации в домашних условиях, в том числе тех специалистов, которые в своих усилителях этот узел с успехом применяют. Весьма прискорбно, что многие коллеги-радиолюбители с не­доверием отнеслись к сообщениям о повышении качества зву­чания на НЧ и СЧ с включением компенсатора, изо всех сил избегали этого простого пути улучшения работы УМЗЧ, чем обокрали сами себя.

Для документализации истины было проведено небольшое исследование. От генератора ГЗ-118 на УМЗЧ ВВ-2010 был подан ряд частот в районе резонансной частоты АС, напряже­ние контролировалось осциллографом С1-117, а Kr на клеммах AC измерялся ИНИ С6-8, рис.4. Резистор R1 установлен во избежание наводок на вход компенсатора во время пере­ключения его между контрольным и общим проводом. В экс­перименте использовались распространённые и общедоступ­ные кабели AC длиной 3 м и сечением жилы 6 кв. мм, а также акустическая система GIGA FS Il с диапазоном частот 25 -22.000 Гц, номинальным сопротивлением 8 Ом и номиналь­ной мощностью 90 Вт фирмы Acoustic Kingdom.

К сожалению, схемотехника усилителей сигнала гармоник из состава С6-8 предусматривает применение оксидных кон­денсаторов высокой ёмкости в цепях ООС. Это приводит к влиянию низкочастотных шумов этих конденсаторов на разре­шение прибора на низких частотах, вследствие чего его раз­решение на НЧ ухудшается. При измерении Kr сигнала частотой 25 Гц от ГЗ-118 напрямую С6-8 по­казания прибора пляшут вокруг значе­ния 0,02%. Обойти это ограничение с помощью режекторного фильтра гене­ратора ГЗ-118 в случае с измерением эффективности компенсатора не пред­ставляется возможным, т.к. ряд дискрет­ных значений частот настройки 2Т-филь-тра ограничен на НЧ значениями 20,60, 120, 200 Гц и не позволяет измерять Kr на интересующих нас частотах. Поэто­му, скрепя сердце, уровень в 0,02% был принят как нулевой, эталонный.

На частоте 20 Гц при напряжении на клеммах AC 3 В ампл., что соответству­ет выходной мощности 0,56 Вт на на­грузке 8 Ом, Kr составил 0,02% со вклю­ченным компенсатором и 0,06% — после его отключения. При напряжении 10 В ампл, что соответствует выходной мощ­ности 6,25 Вт, значение Kr 0,02% и 0,08% соответственно, при напряжении 20 В ампл и мощности 25 Вт — 0,016% и 0,11%, а при напряжении 30 В ампл и мощности 56 Вт — 0,02% и 0,13%.

Зная облегчённое отношение изго­товителей импортной аппаратуры к зна­чениям надписей, касающихся мощно­сти, а также помня чудесное, после при­нятия западных стандартов, превраще­ние акустической системы 35АС-1 с мощностью низкочастотного громкого­ворителя 30 Вт в S-90, долговременная мощность более 56 Вт на AC не подавалась.

На частоте 25 Гц при мощности 25 Вт Kr составил 0,02% и 0,12% с вклю­ченным/выключенным узлом компенса­ции, а при мощности 56 Вт — 0,02% и 0,15%.

Заодно была проверена необходимость и эффективность охвата выходного ФНЧ общей ООС. На частоте 25 Гц при мощ­ности 56 Вт и включенном последовательно в один из прово­дов кабеля AC выходного RL-RC ФНЧ, подобного установлен­ному в сверхлинейном УМЗЧ [3], Kr с выключенным компенса­тором достигает 0,18%. На частоте 30 Гц при мощности 56 Вт Kr 0,02% и 0,06% с включенным/выключенным узлом компен­сации. На частоте 35 Гц при мощности 56 Вт Kr 0,02% и 0,04% с включенным/выключенным узлом компенсации. На частотах 40 и 90 Гц при мощности 56 Вт Kr 0,02% и 0,04% с включен­ным/выключенным узлом компенсации, а на частоте 60 Гц -0,02% и 0,06%.

Выводы очевидны. Наблюдается наличие нелинейных ис­кажений сигнала на клеммах АС. Отчётливо фиксируется ухуд­шение линейности сигнала на клеммах AC с включением её через нескомпенсированное, не охваченное ООС сопротивле­ние ФНЧ, содержащего 70 см сравнительно тонкого провода. Зависимость уровня искажений от подводимой к AC мощнос­ти позволяет предположить, что он зависит от соотношения мощности сигнала и номинальной мощности НЧ-громкогово-рителей АС. Искажения наиболее ярко выражены на частотах вблизи резонансной. Генерируемая динамиками в ответ на воздействие звукового сигнала противоЭДС шунтируется сум­мой выходного сопротивления УМЗЧ и сопротивления прово­дов кабеля АС, поэтому уровень искажений на клеммах AC прямо зависит от сопротивления этих проводов и выходного сопротивления усилителя.

Диффузор плохо демпфированного низкочастотного гром­коговорителя сам по себе излучает призвуки, и, кроме того, этот громкоговоритель генерирует широкий хвост продуктов нелинейных и интермодуляционных искажений, которые вос­производит громкоговоритель среднечастотный. Этим и объяс­няется ухудшение звучания на средних частотах.

Несмотря на принятое вследствие неидеальности ИНИ допущение нулевого уровня Kr в 0,02%, влияние компенсато­ра сопротивления кабелей на искажения сигала на клеммах AC отмечается отчётливо и однозначно. Можно констатиро­вать полное соответствие выводов, сделанных после прослу­шивания работы узла компенсации на музыкальном сигнале, и результатов инструментальных измерений.

Улучшение, явно слышимое при включении кабелечистки, может быть объяснено тем, что с исчезновением искажений на клеммах AC среднечастотный громкоговоритель прекраща­ет воспроизводить всю эту грязь. Видимо, поэтому, за счёт уменьшения или исключения воспроизведения искажений среднечастотным громкоговорителем двухкабельная схема включения АС, т.н. «бивайринг», когда НЧ и СЧ-ВЧ звенья под­ключаются разными кабелями, имеет преимущество в звуке по сравнению с однокабельной схемой. Впрочем, поскольку в двухкабельной схеме искажённый сигнал на клеммах НЧ-сек-ции AC никуда не исчезает, эта схема проигрывает варианту с компесатором по коэффициенту демпирования свободных колебаний диффузора низкочастотного громкоговорителя.

Физику не обманешь, и для приличного звучания недоста­точно получить блестящие показатели на выходе усилителя при активной нагрузке, но необходимо также не потерять линей­ность после доставки сигнала на клеммы АС. В составе хоро­шего усилителя совершенно необходим компенсатор, выпол­ненный по той или иной схеме.

Интегратор.

Также была проверена эффективность и возможности уменьшения погрешности интегратора на DA3. В УМЗЧ BB с ОУ TL071 выходное постоянное напряжение находится в пре­делах 6…9 мВ и уменьшить это напряжение включением до­полнительного резистора в цепь неинвертирующего входа не удалось.

Действие низкочастотных шумов, характерных для ОУ с ПТ-входом, вследствие охвата глубокой ООС через частотноза-висимую цепь R16R13C5C6 проявляется в виде нестабильно­сти выходного напряжения величиной в несколько милливольт, или -60 дБ относительно выходного напряжения при номиналь­ной выходной мощности, на частотах ниже 1 Гц, не воспроиз­водимых АС.

В интернете упоминалось о низком сопротивлении защит­ных диодов VD1…VD4, что, якобы, вносит погрешность в работу интегратора из-за образования делителя (R16+R13)/R VD2|VD4.. Дляпроверки обратного сопротивления защитных диодов была собрана схема рис. 6. Здесь ОУ DA1, включенный по схеме ин­вертирующего усилителя, охва­чен ООС через R2, его выход­ное напряжение пропорцио­нально току в цепи проверяемо­го диода VD2 и защитного ре­зистора R2 с коэффициентом 1 мВ/нА, а сопротивлению цепи R2VD2 — с коэффициентом 1 мВ/15 ГОм. Чтобы исключить влияние аддитивных погрешно­стей ОУ — напряжения смеще­ния и входного тока на результаты измерения тока утечки ди­ода, необходимо вычислить только разность между собствен­ным напряжением на выходе ОУ, измеренным без проверяе­мого диода, и напряжением на выходе ОУ после его установ­ки. Практически разница выходных напряжений ОУ в несколь­ко милливольт даёт значение обратного сопротивления диода порядка десяти — пятнадцати гигаом при обратном напряже­нии 15 В. Очевидно, что ток утечки не станет больше с умень­шением напряжения на диоде до уровня нескольких милли­вольт, характерного для разностного напряжения ОУ интегра­тора и компенсатора.

А вот фотоэффект, свойственный диодам, помещённым в стекляный корпус, действительно приводит к значительному изменению выходного напряжения УМЗЧ. При освещении их лампой накаливания в 60 Вт с расстояния 20 см постоянное напряжение на выходе УМЗЧ возрастало до 20…3O мВ. Хотя вряд ли внутри корпуса усилителя может наблюдаться сходный уровень освещённости, капля краски, нанесённая на эти диоды, устранила зависимость режимов УМЗЧ от освещенности. Согласно результатам симуляции, спад АЧХ УМЗЧ не на­блюдается даже на частоте 1 миллигерц. Но уменьшать посто­янную времени R16R13C5C6 не следует. Фазы переменных напряжений на выходах интегратора и компенсатора проти­воположны, и с уменьшением ёмкости конден­саторов или сопротивления резисторов интег­ратора увеличение его выходного напряжения может ухудшить компенсацию сопротивления кабелей АС.

Сравнение звучания усилителей. Звучание собранного усилителя сравнива­лось со звучанием нескольких зарубежных уси­лителей промышленного производства. Источ­ником служил CD-проигрыватель фирмы «Кем­бридж Аудио», для раскачки и регулировки уровня звука оконечных УМЗЧ применялся предварительный усилитель «Радиотехника УП-001», у «Sugden А21а» и NAD С352 использова­лись штатные органы регулировки.

Первым проверили легендарный, эпатажный и чертовски дорогой английский УМЗЧ «Sugden А21а», работающий в классе А с вы­ходной мощностью 25 Вт. Что примечательно, в сопроводительной документации на усь анг­личане сочли за благо уровень нелинейных ис­кажений не указывать. Дескать, не в искажени­ях дело, а в духовности. «Sugden А21а>» проиг­рал УМЗЧ ВВ-2010 при сопоставимой мощнос­ти как по уровню, так и по чёткости, увереннос­ти, благородству звучания на низких частотах. Это и не удивительно, учитывая особенности его схемотехники: всего лишь двухкаскадный квазисимметричный выходной повторитель на транзисторах одной структуры, собранный по схемотехнике 70-х годов прошлого столетия с относительно высоким выходным сопротивле­нием и включенным на выходе ещё более уве­личивающим полное выходное сопротивление электролитическим конденсатором — это после­днее решение само по себе ухудшает звучание любых усилителей на низких и средних часто­тах. На средних и высоких частотах УМЗЧ BB показал более высокую детализацию, прозрач­ность и отличную проработку сцены, когда пев­цы, инструменты могли быть чётко локализова­ны по звуку. Кстати, к слову о корреляции объективных данных измерений и субъективных впечатлений от звучания: в одной из журналь­ных статей конкурентов Sugden-a его Kr опре­делялся на уровне 0,03% на частоте 10 кГц.

Следующим был тоже английский усили­тель NAD С352. Общее впечатление было тем же: ярко выраженный «ведёрный» звук англи­чанина на НЧ не оставил ему никаких шансов, тогда как работа УМЗЧ BB была признана бе­зукоризненной. В отличие от NADa, звучание которого ассоциировалось с густым кустарни­ком, шерстью, ватой, звучание ВВ-2010 на сред­них и высоких частотах позволяло отчётливо различать голоса исполнителей в общем хоре и инструментов в оркестре. В работе NAD С352 явно выражался эффект лучшей слышимости более голосистого исполнителя, более громко­го инструмента. Как выразился сам хозяин уси­лителя, в звуке УМЗЧ BB вокалисты не «закри-кивали» друг друга, а скрипка не сражалась в силе звука с гитарой или трубой, но все инст­рументы мирно и гармонично «дружили» в об­щем звуковом образе мелодии. На высоких ча­стотах УМЗЧ ВВ-2010, по словам образно мыс­лящих аудиофилов, звучит так, «как будто ри­сует звук тонкой-тонкой кисточкой». Эти эффек­ты можно отнести к разнице в интермодуляци­онных искажениях усилителей.

Звучание УМЗЧ Rotel RB 981 было сходно со звучанием NAD С352, за исключением лучшей работы на низких частотах, всё же УМЗЧ ВВ-2010 в чёткости управления AC на низ­ких частотах, а также прозрачности, деликатности звучания на средних и высоких частотах оставался вне конкуренции.

Самым интересным в плане понимания образа мышления аудиофилов было общее мнение, что, несмотря на превосход­ство над этими тремя УМЗЧ, они привносят в звук «теплоту», чем делают его приятнее, а УМЗЧ BB работает ровно, «к звуку относится нейтрально».

Японский Dual CV1460 проиграл в звуке сразу после вклю­чения самым очевидным для всех образом, и тратить времени на его подробное прослушивание не стали. Его Kr находился в пределах 0,04…0,07% на малой мощности.

Основные впечатления от сравнения усилителей в основ­ных чертах были полностью идентичными: УМЗЧ BB опережал их в звуке безоговорочно и однозначно. Поэтому дальнейшие испытания были признаны излишними. В итоге победила друж­ба, каждый получил желаемое: для тёплого, задушевного зву­чания — Sugden, NAD и Rotel, а чтобы услышать записанное на диск режиссёром — УМЗЧ ВВ-2010.

Лично мне УМЗЧ высокой верности нравится лёгким, чистым, безукоризненным, благородным звучанием, он играючи воспро­изводят пассажи любой сложности. Как выразился мой знако­мый, аудиофил с большим стажем, звуки ударных установок на низких частотах он отрабатывает без вариантов, как пресс, на средних он звучит так, как будто его нет, а на высоких он как будто рисует звук тоненькой кисточкой. Для меня ненапрягающий звук УМЗЧ BB ассоциируется с лёгкостью работы каскадов.



Литература

1. Сухов И. УМЗЧ высокой верности. «Радио», 1989, № 6, стр. 55-57; №7, стр. 57-61.

2. Ридико Л. УМЗЧ BB на современной элементной базе с микроконтроллерной системой управления. «Радиохобби», 2001, №5, стр. 52-57; №6, стр. 50-54; 2002, №2, стр. 53-56.

3. Агеев С. Сверхлинейный УМЗЧ с глубокой ООС «Радио», 1999, №№ 10… 12; «Радио», 2000, №№ 1; 2; 4…6; 9… 11.

4. Зуев. Л. УМЗЧ с параллельной ООС. «Радио», 2005, №2 , стр. 14.

5. Жуковский В. Зачем нужно быстродействие УМЗЧ (или «УМЗЧ ВВ-2008»). «Радиохобби», 2008, №1, стр. 55-59; №2, стр. 49-55.

Радиохобби 5-6/2010





Готовые платы усилителей мощности звуковой частоты (УМЗЧ) на Aliexpress

Тема качественного звука достаточно популярна, поэтому вопрос выбора подходящего усилителя мощности звуковой частоты (УМЗЧ) по прежнему актуален. В данном материале я расскажу о 10 стереоусилителях, кардинально отличающихся между собой по некоторым параметрам и предназначенных для подключения различных акустических систем.





Моноусилитель на базе TDA2030 (18Вт)

Моноусилитель собран на базе качественной микросхемы класса АВ и обеспечивает очень хорошее качество звучания. При использовании двух плат можно построить стереоусилитель для колонок. Плата обеспечивает 18Вт выходной мощности, питание от 6В до 12В. Подстроечный резистор выступает в качестве регулятора громкости.

Моноусилитель на базе TDA2050 (32Вт)

Представляет собой умощненный вариант TDA2030. Плата обеспечивает 32Вт выходной мощности, питание до 32В. Отличный бюджетный вариант для подключения к домашним колонкам, если это не какие-нибудь S90. Для стереоколонок нужны будут две платы. Качество звучания хорошее.

Усилитель 2.1 на базе TDA2030 (54Вт)

Шикарный готовый вариант для подключения акустики формата 2.1 («домашний кинотеатр»), представляющий две стереоколонки и сабвуфер. Если «база» качественная (деревянный корпус, достаточный объем, фазоинвертор и прочее), то плата усилителя обеспечит качественное звучание. Имеется встроенный темброблок, можно настроить звучание под себя. Сабвуфер можно не подключать.

Стереоусилитель на базе TDA7297 (30Вт)

Еще один популярный представитель класса AB. Выдает 15Вт на канал, имеет большой диапазон питающих напряжений (от 6 до 18 В), защиту от короткого замыкания и перегрева. При необходимости можно подключить отдельный темброблок. Имеется встроенный регулятор громкости.

Стереоусилитель на базе TPA3110 (30Вт)

Очень компактный стереоусилитель для настольных колонок или переносной аппаратуры, например, блютуз-колонки. Обеспечивает до 15Вт выходной мощности на канал. Учитывая, что это класс D с хорошим КПД и минимальными потерями, должно хватить и заводского радиатора. По звучанию немного проигрывает предыдущим.

Стереоусилитель на базе TPA3116 (100Вт)

Одна из самодостаточных плат для подключения акустических систем формата 2.0. Построена на базе популярной микросхемы TPA3116 (класс D) и выдает до 50Вт на канал (100Вт в стерео). Плата снабжена 4 регуряторами: громкость, низкие, средние и высокие частоты. Единственный нюанс – полная выходная мощность доступна только при питании от 24В.

По следующей ссылке упрощенный вариант с тремя регуляторами, но несколько дешевле.

Стереоусилитель на базе TPA3116 (200Вт)

Более мощный вариант на 200Вт выходной мощности с возможность подключения по Bluetooth-соединению. На плате распаяны две микросхемы TPA3116. каждая из которых выдает 100Вт при питании от 24В. Без заметных искажений на максимальной мощности можно выжать до 170-180Вт. Для дома это слишком много, пожалейте соседей.

Стереоусилитель на базе TDA7498 (200Вт)

Мегапопулярный вариант для подключения мощной акустики. Также обеспечивает на выходе до 200Вт мощности, но при двух условиях: нагрузка должна быть более 6 Ом, а напряжение выше 30В. Усилитель класса D, качество звучания немного хуже TPA3116, зато имеется встроенный картридер и bluetooth-модуль. Управлять можно с пульта ДУ.

Стереоусилитель на базе TA2022 (180Вт)

Интересная новинка класса T на базе TA2022 с выходной мощностью 90Вт + 90Вт. Как известно, усилители класса A играют хорошо, но прожорливы и греются, т.к. работают в линейном режиме. Класс B имеет некоторые искажения сигнала. Класс AB представляет собой некий компромисс и отлично подходит для бытовой аппаратуры. Класс D имеет высокий КПД и работает на основе ШИМ, следовательно, имеет импульсные помехи. Класс T похож на класс D, но использует цифровую коррекцию сигнала, поэтому по качеству лучше.

На этом подборку заканчиваю, удачных покупок!

УМЗЧ ВВ Усилитель мощности звуковой частоты высокой верности Сухова.

УМЗЧ ВВ 2010

Усилитель мощности звуковой частоты (УМЗЧ ВВ) высокой верности , разработанный в 1989 году Николаем Суховым, уже с полным правом можно назвать легендарным.  При его разработке был применен профессиональный подход, основанный на знаниях и опыте в области аналоговой схемотехники. Как результат, параметры этого усилителя оказались настолько высокими, что и на сегодняшний день данная конструкция не потеряла актуальности.

Исходная схема УМЗЧ ВВ обладает достаточными параметрами для того, чтобы усилитель не являлся доминирующим источником нелинейности звуковоспроизводящего тракта во всем диапазоне выходных мощностей. Поэтому дальнейшее улучшение характеристик заметных преимуществ уже не дает.

По крайней мере, качество звучания разных фонограмм отличается намного больше, чем качество звучания усилителей. На эту тему можно привести цитату из журнала «Audio» [3]: «Существуют очевидные на слух различия в таких категориях, как акустические системы, микрофоны, LP звукосниматели, комнаты для прослушивания, студийные помещения, концертные залы и, особенно, конфигурации студий и записывающего оборудования, используемые различными записывающими компаниями. Если вы хотите услышать тонкие различия в звуковой сцене, сравните записи John Eargle на Delos с записями Jack Renner на Telarc, а не предварительные усилители. Или если вы хотите услышать тонкие различия в переходах, сравните джазовые записи студии dmp с джазовыми записями студии Chesky, а не два межблочных кабеля.»

Несмотря на этот факт, любителями Hi-End не прекращаются поиски «правильного» звука, которые затрагивают, в том числе, и УМЗЧ ВВ. На самом деле УМ является примером очень простого линейного тракта. Современный уровень развития схемотехники позволяет обеспечить для такого устройства достаточно высокие параметры, чтобы вносимые искажения стали незаметными. Поэтому на практике два любых современных, неэксцентрично спроектированных УМ звучат почти одинаково. Наоборот, если УМ имеет какое-то особенное, специфическое звучание, это говорит лишь об одном: вносимые таким УМ искажения велики и хорошо заметны на слух.

Сказанное не значит, что спроектировать высококачественный УМ очень просто. Существует множество тонкостей, как схемотехнического, так и конструктивного плана. Но все эти тонкости давно известны серьезным производителям УМ, и грубых ошибок в конструкциях современных УМЗЧ ВВ обычно не встречается. Исключение составляют дорогие усилители класса Hi-End, которые зачастую спроектированы очень неграмотно. Даже если вносимые УМ искажения приятны на слух (что утверждают любители ламповых усилителей), это не имеет ничего общего с высокой верностью звуковоспроизведения.

К высококачественному УМ, кроме традиционных требований широкополосности и хорошей линейности, предъявляется еще ряд дополнительных требований. Иногда можно слышать, что для домашнего использования достаточна мощность усилителя 20-35 Вт. Если речь идет о средней мощности, то такое утверждение справедливо. Но реальный музыкальный сигнал может иметь пиковый уровень мощности, превышающий средний уровень в 10-20 раз. Поэтому, чтобы при средней мощности 20 Вт получить неискаженное воспроизведение такого сигнала, необходимо иметь мощность УМ порядка 200 Вт. Вот, например, вывод экспертной оценки для усилителя, описанного в [4]: «Единственным замечанием была недостаточная громкость звучания больших ударных инструментов, что объясняется недостаточной выходной мощностью усилителя (120 Вт в пике на нагрузке 4 Ома).»

Акустические системы (АС) представляют собой комплексную нагрузку и имеют очень сложный характер зависимости полного сопротивления от частоты. На некоторых частотах оно может быть меньше номинального значения в 3 - 4 раза. УМ должен иметь возможность работать без искажений на такую низкоомную нагрузку. Например, если номинальное сопротивление акустической системы составляет 4 ома, то УМ должен нормально работать на нагрузку сопротивлением 1 ом. Это требует очень больших выходных токов, что должно учитываться при проектировании УМ. Описываемый усилитель этим требованиям удовлетворяет.

Последнее время довольно часто обсуждается тема оптимального выходного сопротивления усилителя с точки зрения минимизации искажений АС. Однако эта тема актуальна только при проектировании активных АС. Разделительные фильтры пассивных АС разрабатываются исходя из того, что источник сигнала будет иметь пренебрежимо низкое выходное сопротивление. Если УМ будет иметь высокое выходное сопротивление, то АЧХ таких АС будет сильно искажена. Поэтому ничего другого не остается, как обеспечивать для УМ малое выходное сопротивление.

Как уже отмечалось ранее, за основу описываемого усилителя взята схема усилителя Николая Сухова, которая описана в [1]. Основные принципы построения УМ высокой верности изложены в [2]. Принципиальная схема основной платы усилителя приведена на рисунке.

Принципиальная схема основной платы усилителя.

По сравнению с оригинальной конструкцией в усилитель были внесены небольшие изменения. Эти изменения не являются принципиальными и представляют собой в основном переход на более новую элементную базу.

Изменена схема температурной стабилизации тока покоя. В оригинальной конструкции вместе с выходными транзисторами на радиаторах был установлен транзистор - датчик температуры, который задавал напряжение смещения выходного каскада. При этом учитывалась температура только выходных транзисторов. Но температура предоконечных транзисторов ввиду довольно большой рассеиваемой на них мощности также значительно повышалась во время работы. По причине того, что эти транзисторы устанавливались на небольших отдельных радиаторах, их температура могла довольно резко колебаться, например, в результате изменения рассеиваемой мощности или даже из-за внешних воздушных потоков. Это приводило к таким же резким колебаниям тока покоя. Да и любой другой элемент УМ может довольно сильно нагреваться во время работы, так как в одном корпусе находятся источники тепла (радиаторы выходных транзисторов, трансформаторы и т.д.). Это относится и к самым первым транзисторам составного эмиттерного повторителя, которые вовсе не имели радиаторов. В результате ток покоя мог возрасти в несколько раз при нагреве УМ. Решение этой проблемы было предложено Алексеем Беловым [6].

Обычно для температурной стабилизации тока покоя выходного каскады УМ используют следующую схему (рис. 6a):

Рис. 6. Схема температурной стабилизации тока покоя.

Напряжение смещения прикладывается к точкам A и B. Оно выделяется на двухполюснике, который состоит из транзистора VT1 и резисторов R1, R2. Начальное напряжение смещения устанавливают резистором R2. Транзистор VT1 обычно закрепляют на общем с VT6, VT7 радиаторе. Стабилизация осуществляется следующим образом: при нагревании транзисторов VT6, VT7 уменьшается падение база-эмиттер, что при фиксированном напряжении смещения приводит к увеличению тока покоя. Но вместе с этими транзисторами нагревается и VT1, что вызывает уменьшение падения напряжения на двухполюснике, т.е. уменьшение тока покоя. Недостатком такой схемы является то, что температура переходов остальных транзисторов, входящих в составной эмиттерный повторитель, не учитывается. Чтобы ее учесть, температура переходов всех транзисторов должна быть известной. Проще всего ее сделать одинаковой. Для этого достаточно все транзисторы, входящие в составной эмиттерный повторитель, установить на общий радиатор. При этом для получения тока покоя, не зависящего от температуры, напряжение смещения составного эмиттерного повторителя должно иметь температурный коэффициент такой же, как у шести включенных последовательно p-n переходов.  Приближенно можно считать, что прямое падение напряжение на p-n переходе линейно уменьшается с коэффициентом K, приблизительно равным 2.3 мВ/°C. У составного эмиттерного повторителя этот коэффициент равен 6*К. Обеспечить такой температурный коэффициент напряжения смещения - задача двухполюсника, который включается между точками A и B. Двухполюсник, показанный на рис. 6a, имеет температурный коэффициент, равный (1+R2/R1)*K. При регулировке резистором R2 тока покоя меняется и температурный коэффициент, что не совсем правильно. Простейшим практическим решением может служить схема, показанная на рис. 6b. В этой схеме температурный коэффициент равен (1+R3/R1)*K, а начальный ток покоя задается положением движка резистора R2. Падение напряжения на резисторе R2, который зашунтирован диодом, можно считать практически постоянным. Поэтому регулировка начального тока покоя не влияет на температурный коэффициент. С такой схемой при нагреве УМ ток покоя изменяется не более, чем на 10-20%. Для того, чтобы все транзисторы  составного эмиттерного повторителя можно было разместить на общем радиаторе, они должны иметь корпуса, подходящие для крепления на радиаторе (транзисторы в корпусах TO-92 не подходят). Поэтому в УМЗЧ ВВ 2010 применены другие типы транзисторов, заодно и более современные.

Выходные транзисторы УМ заменены транзисторами КТ8101А, КТ8102А, которые имеют более высокую граничную частоту коэффициента передачи тока. У мощных транзисторов довольно ярко выражен эффект падения коэффициента передачи тока при росте тока коллектора. Этот эффект является крайне нежелательным для УМ, так как здесь транзисторам приходится работать при больших выходных токах. Модуляция коэффициента передачи тока приводит к значительному ухудшению линейности выходного каскада усилителя. Для уменьшения влияния этого эффекта в выходном каскаде применено параллельное включение двух транзисторов (и это минимум, который можно себе позволить).

При параллельном включении транзисторов для уменьшения влияния разброса их параметров и выравнивания рабочих токов применены раздельные эмиттерные резисторы. Для нормальной работы системы защиты от перегрузок по току добавлена схема выделения максимального значения напряжения на диодах VD9 – VD12 (рис. 5), так как теперь приходится снимать падение не с двух, а с четырех эмиттерных резисторов.

Другие транзисторы составного эмиттерного повторителя - это КТ850А, КТ851А (корпус TO-220) и КТ940А, КТ9115А (корпус TO-126). В схеме стабилизации тока покоя применен составной транзистор КТ973А (корпус TO-126).

Произведена и замена ОУ на более современные. Основной ОУ U1 заменен AD744, который обладает повышенным быстродействием и хорошей линейностью. ОУ U2,который работает в схеме поддержания нулевого потенциала на выходе УМЗЧ, заменен OP177, обладающим низким смещением нуля (не более 15 мкв). Это позволило отказаться от подстроечного резистора регулировки смещения. Нужно отметить, что из-за особенностей схемотехники AD744 ОУ U2 должен обеспечивать выходное напряжение, близкое к напряжению питания (вывод 8 ОУ AD744 по постоянному напряжению отстоит от вывода 4 всего на два p-n перехода). Поэтому не все типы прецизионных ОУ подойдут. В крайнем случае, можно применить «подтягивающий» резистор с выхода ОУ на –15 В. ОУ U3, который работает в схеме компенсации импеданса соединительных проводов АС, заменен AD711. Параметры этого ОУ не столь критичны, поэтому был выбран дешевый ОУ с достаточным быстродействием и довольно низким смещением нуля.

В результате такой замены понадобилось несколько скорректировать номиналы цепей частотной коррекции. Особо следует обратить внимание на емкость конденсатора C13: она уменьшена до 10 пФ. Параллельно этой емкости включена паразитная емкость [коллектор транзистора VT8] – [корпус]. Эта емкость зависит от примененной изолирующей прокладки и может быть соизмеримой с C13. Поэтому рекомендуется применять для VT8 толстую керамическую прокладку.

В схему добавлены резисторные делители R49 – R51, R52 – R54 и R47, R48, которые служат для снятия сигналов тока и напряжения для схемы измерения мощности.

Изменена реализация земляных цепей. Поскольку теперь каждый канал усилителя полностью собран на одной плате, отпала необходимость во множественных земляных проводах, которые должны соединяться в одной точке на шасси. Специальная топология печатной платы обеспечивает звездообразную разводку земляных цепей. Звезда земли соединяется одним проводником с общим выводом источника питания. Нужно заметить, что такая топология годится лишь при полностью раздельных источниках питания левого и правого каналов.

В оригинальной схеме усилителя петля обратной связи по переменному току охватывает и контакты реле, которые подключают нагрузку. Эта мера принята для уменьшения влияния нелинейности контактов. Однако при этом возможны проблемы с работой защиты по постоянной составляющей. Дело в том, что при включении усилителя питание подается раньше, чем включается реле нагрузки. В это время на входе УМ может присутствовать сигнал, а коэффициент передачи усилителя вследствие разорванной петли обратной связи очень велик. В таком режиме УМ ограничивает сигнал, а схема компенсации напряжения смещения в общем случае неспособна поддержать на выходе УМ нулевое значение постоянной составляющей. Поэтому еще до подключения нагрузки может обнаружиться, что на выходе УМ присутствует постоянная составляющая, и тогда сработает система защиты. Устранить этот эффект очень просто, если использовать реле с переключающими контактами.

Защита от перегрузки по току включает в себя триггер, собранный на транзисторах VT3, VT4 (рис. 5), который включается при открывании транзистора VT13. VT13 принимает сигнал с датчика тока и открывается при достижении током установленного с помощью подстроечного резистора R30 значения. Триггер выключает генераторы тока VT5, VT6, что приводит к запиранию всех транзисторов составного эмиттерного повторителя. Нулевое напряжение на выходе поддерживается в этом режиме при помощи резистора R27 (рис. 5).

Проведенные исследования показали, что слюда, а тем более современные эластичные прокладки, не обладают достаточной теплопроводностью. Лучшим материалом для изолирующих прокладок является керамика на основе BeO. Однако для транзисторов в пластмассовых корпусах такие прокладки почти не встречаются. Довольно хорошие результаты удалось получить, изготовив прокладки из подложек гибридных микросхем. Это керамика розового цвета (к сожалению, материал точно не известен, скорее всего, что-то на основе Al2O3). Для сравнения теплопроводности разных прокладокбыл собран стенд, в котором на радиаторе были закреплены два одинаковыхтранзистора в корпусе TO-220: один непосредственно, другой – через исследуемую прокладку. Ток базы у обоих транзисторов был один и тот же. Транзистор на прокладке рассеивал мощность порядка 20Вт, а другой транзистор мощности не рассеивал (на коллектор не подавалось напряжение). Измерялась разность падений Б-Э у двух транзисторов, и по этой разности вычислялась разность температур переходов. Для всех прокладок использовалась теплопроводящая паста, без нее результаты были худшими и нестабильными. Результаты сравнения представлены в таблице:

Тип прокладки

Относительное превышение
температуры, °C

без прокладки

0

керамика на основе BeO, 1.5 мм

+4

керамическая подложка, 1.0 мм

+16

слюда, 0.05 мм

+28

эластичная прокладка, 0.2 мм

+88

Подробнее о доработке этого усилителя, подборе компонентов, вы узнаете здесь>>>.

  • Николай Сухов. УМЗЧ ВВ. Радио, №6, 89, стр. 55 – 57,  №7, 89, стр. 57 – 61.
  • Николай Сухов. К вопросу об оценке нелинейных искажений УМЗЧ. Радио, №5, 89 стр. 54 – 57.
  • Audio. January 1993. Vol.77, No. 1. Pages 138-139 (перевод А. Михайлова).
  • Л. Ридико. Предварительный усилитель с микроконтроллерной системой управления. Схемотехника, №1-2 2000 г., №1 2001г.
  • Алексей Белов. Личные беседы. НИИ Ядерных Проблем, г. Минск.
  • Простой умзч на 3-х полевых транзисторах. Предварительный усилитель на полевых транзисторах

    Давным-давно, два года назад, купил старую советскую колонку 35ГД-1. Несмотря на изначально плохое состояние, я отреставрировал его, покрасил в красивый синий цвет и даже сделал для него фанерный ящик. Большой бокс с двумя фазоинверторами значительно улучшил его акустические качества. Осталось только хороший усилитель, который будет прокачивать эту колонку.Я решил поступить иначе, чем большинство людей - купить в Китае уже готовый усилитель D-класса и установить его. Решил сделать себе усилитель, а не какой-нибудь общепринятый на микросхеме TDA7294, да и вообще не на микросхеме, и даже не легендарный Lanzar, а очень редкий усилитель на полевых транзисторах. Да и в сети очень мало информации про усилители на выезде, поэтому стало интересно, что это такое и как звучит.

    Сборка

    Усилитель имеет 4 пары выходных транзисторов.1 пара - 100 Вт выходной мощности, 2 пары - 200 Вт, 3 - 300 Вт и 4 соответственно 400 Вт. Мне пока не нужны все 400 Вт, но я решил поставить все 4 пары, чтобы распределить тепло и уменьшить мощность, рассеиваемую каждым транзистором.

    Схема выглядит так:

    На схеме подписаны именно те характеристики компонентов, которые установлены мной, схема проверена и работает исправно. Прикрепляю печатную плату. Доска Lay6.

    Внимание! Все силовые дорожки необходимо покрыть толстым слоем припоя, так как по ним будет течь очень большой ток.Паяем аккуратно, без соплей, промываем флюс. Силовые транзисторы необходимо установить на радиатор. Преимущество такой конструкции в том, что транзисторы можно не изолировать от радиатора, а лепить все на одном. Согласитесь, это сильно экономит слюдяные теплопроводящие прокладки, ведь на 8 транзисторов их бы заняло 8 штук (удивительно, но факт)! Радиатор - это общий сток всех 8 транзисторов и аудиовыход усилителя, поэтому при установке в корпус не забудьте как-то изолировать его от корпуса.Несмотря на отсутствие необходимости установки слюдяных прокладок между фланцами транзисторов и радиатором, это место необходимо промазать термопастой.

    Внимание! Лучше все проверить сразу перед установкой транзисторов на радиатор. Если прикрутить транзисторы к радиатору, а на плате появятся сопли или непаянные контакты, будет неприятно снова откручивать транзисторы и испачкаться термопастой. Так что проверьте все сразу.

    Транзисторы биполярные: T1 - BD139, T2 - BD140. Его тоже нужно прикрутить к радиатору. Они не сильно нагреваются, но все же греются. Их также не нужно изолировать от радиаторов.

    Итак, приступаем непосредственно к сборке. Детали расположены на плате следующим образом:

    Сейчас прилагаю фото разных этапов сборки усилителя. Сначала вырежьте кусок печатной платы по размеру платы.

    Затем накладываем изображение платы на текстолит и просверливаем отверстия под радиодетали.Шлифуем и обезжириваем. Берем перманентный маркер, запасаемся изрядным терпением и рисуем пути (ЛУТ делать не умею, поэтому мучаюсь).

    Вооружаемся паяльником, берем флюс, припой и олово.

    Смываем остатки флюса, берем мультиметр и вызываем короткое замыкание между дорожками там, где его не должно быть. Если все в норме, приступаем к установке деталей.
    Возможные замены.
    Сначала приложу перечень деталей:
    C1 = 1u
    C2, C3 = 820p
    C4, C5 = 470u
    C6, C7 = 1u
    C8, C9 = 1000u
    C10, C11 = 220n

    D1, D2 = 15V
    D3, D4 = 1N4148

    OP1 = KR54UD1A

    R1, R32 = 47k
    R2 = 1k
    R3 = 2k
    R4 = 2k
    R5 = 5k
    R6, R7 = 33
    = 8 R8, R8, R7 = 33
    = 8 R8, R8 R17 = 39
    R18, R19 = 220
    R20, R21 = 22k
    R22, R23 = 2.7к
    R24-R31 = 0,22

    T1 = BD139
    T2 = BD140
    T3 = IRFP9240
    T4 = IRFP240
    T5 = IRFP 9240
    T6 = IRFP240
    T7 = IRFP9240
    T7 = IRFP9240
    T7 = IRFP9240
    T7 = IRFP9240
    TFP9 = IRFP9240
    T7

    Первым делом замена операционного усилителя на любой другой, даже импортный, с такой же распиновкой. Конденсатор С3 нужен для подавления самовозбуждения усилителя. Можно поставить еще, что я и сделал позже.Любые стабилитроны на 15 В и мощностью 1 Вт. Резисторы R22, R23 можно установить исходя из расчета R = (Упит.-15) / Ист., Где Упит. - напряжение питания, Ист. - ток стабилизации стабилитрона. За усиление отвечают резисторы R2, R32. При этих номиналах она находится где-то между 30 - 33. Конденсаторы С8, С9 - емкости фильтра - можно выставить от 560 до 2200 мкФ с напряжением не ниже Usup. * 1.2, чтобы не использовать их на пределе возможностей. Транзисторы Т1, Т2 - любая комплементарная пара средней мощности, с током 1 А, например наши КТ814-815, КТ816-817 или импортные BD136-135, BD138-137, 2SC4793-2SA1837.Источники резисторов R24-R31 можно выставить на 2 Вт, хотя и нежелательно, с сопротивлением от 0,1 до 0,33 Ом. Не рекомендуется менять кнопки включения, хотя можно также IRF640-IRF9640 или IRF630-IRF9630; это возможно для транзисторов с одинаковыми пропускаемыми токами, емкостями затвора и, конечно же, с таким же расположением контактов, хотя, если вы припаяете провода, это не имеет значения. Похоже, здесь больше нечего менять.

    Первый запуск и настройка.

    Первый запуск усилителя производится через контрольную лампу на разрыв сети 220 В.Обязательно закоротите вход на массу и не подключайте нагрузку. В момент включения лампа должна мигать и погаснуть, а также полностью погаснуть: спираль не должна светиться вообще. Включаем, держим секунд 20, потом выключаем. Проверяем, не нагревается ли что-нибудь (правда, если лампа не горит, вряд ли что-то нагревается). Если реально ничего не нагревается, включите снова и измерьте постоянное напряжение на выходе: оно должно быть в пределах 50 - 70 мВ. У меня, например, 61.5 мВ. Если все в пределах нормы, подключаем нагрузку, подаем сигнал на вход и слушаем музыку. Не должно быть помех, постороннего шума и т. Д. Если ничего из этого нет, переходите к настройке.

    Настроить все очень просто. Необходимо только установить ток покоя выходных транзисторов вращением ползунка подстроечного резистора. Он должен составлять примерно 60 - 70 мА на каждый транзистор. Делается это так же, как и на Ланзаре. Ток покоя рассчитывается по формуле I = Upfall / R, где Upfall.Это падение напряжения на одном из резисторов R24 - R31, а R - сопротивление этого самого резистора. По этой формуле мы получаем падение напряжения на резисторе, необходимое для установки такого тока покоя. Упад. = I * R. Например в моем случае это = 0,07 * 0,22 = где-то 15 мВ. На «теплом» усилителе выставлен ток покоя, то есть радиатор должен быть теплым, усилитель должен поработать несколько минут. Усилитель прогрелся, отключите нагрузку, замкните вход на общий, возьмите мультиметр и проведите описанную ранее операцию.

    Характеристики и особенности:

    Напряжение питания - 30-80 В
    Рабочая температура - до 100-120 градусов.
    Сопротивление нагрузки - 2-8 Ом
    Мощность усилителя - 400 Вт / 4 Ом
    КНИ - 0,02-0,04% при мощности 350-380 Вт
    Усиление - 30-33
    Диапазон частотной характеристики - 5-100000 Гц

    На последнем пункте стоит остановиться подробнее. Использование этого усилителя с зашумленными тембровыми блоками, такими как TDA1524, может привести к, казалось бы, неоправданному потреблению мощности усилителя.Фактически, этот усилитель воспроизводит частоты помех, которые не слышны нашим ушам. Может показаться, что это самовозбуждение, но скорее всего именно интерференция. Здесь стоит отличать неслышимые для уха помехи от реального самовозбуждения. Я сам столкнулся с этой проблемой. Изначально использовался в качестве предварительного усилителя, операционный усилитель TL071. Это очень хороший импортный высокочастотный операционный усилитель с малошумящим выходом на полевых транзисторах. Он может работать на частотах до 4 МГц - этого более чем достаточно для воспроизведения частот помех и для самовозбуждения.Что делать? Один хороший человек, большое ему спасибо, посоветовал заменить ОУ на другой, менее чувствительный и воспроизводящий меньший частотный диапазон, который просто не может работать на частоте самовозбуждения. Поэтому купил наш отечественный КР544УД1А, установил и ... ничего не изменилось. Все это натолкнуло меня на мысль, что переменные резисторы тембрового блока издают шум. Двигатели с резисторами издают легкий «шуршащий» шум, который вызывает помехи. Я удалил тембровую блокировку, и шум исчез.Так что это не самовозбуждение. В этот усилитель нужно поставить малошумящий пассивный тембровый блок и транзисторный предусилитель, чтобы избежать вышеуказанного.


    Это устройство позволяет подключать к звуковой карте вашего компьютера динамический микрофон, электрогитару и другие источники сигнала с высоким сопротивлением.Устройство не вносит частотных искажений в звуковой диапазон частот, а также искажений, связанных с нелинейностью усилительного устройства, поскольку оно построено по схеме истокового повторителя.

    Другими словами, если вы хоть немного заботитесь о качестве записываемого звука, у вас хорошая звуковая карта и дорогой микрофон, то это устройство - то, что вам нужно.

    Немного о схеме. Устройство начинает работать, если в разъем J1 вставить моно-джек, или, по-научному, 6.Штекер 35 мм (1/4 дюйма). При этом через гнездо минусовой контакт силового аккумулятора замыкается на минус питания и устройство начинает работать. Также вторым контактом этой вилки входной сигнал поступает на резистор R1, что обеспечивает высокое входное сопротивление устройства. Конденсатор C2 выполняет частотную коррекцию, сокращая частоты выше звукового диапазона. Резисторы R2-R4 обеспечивают необходимое смещение на затворе полевого транзистора.


    В этой конструкции используется полевой транзистор KP303 с индексом E.При использовании транзистора с другим индексом может потребоваться уменьшение номиналов резисторов R3 и R4. Резистор R5 является нагрузкой каскада усилителя, звуковой сигнал с него снимается конденсатором С5 и через резистор R7 поступает на вход звуковой карты компьютера.

    Диод VD1 в схеме выполняет функцию защиты от дурака от случайного переполюсовки, так как конструктивные особенности разъема АКБ «Крона» не исключают такой возможности.Лучше использовать германиевый диод, так как падение напряжения на нем будет меньше. Но это совсем не критично, его можно заменить на любой маломощный кремниевый диод, например, КД521, КД522, 1N4148 и т.д.

    Устройство собрано на плате из однослойной PCB размером 47х26 мм. . Трассировка платы в программе Dip Trace будет показана ниже. Но можно обойтись и без платы, а собрать все на универсальной плате (та, что с кучей отверстий) такого же размера.


    Корпус устройства выполнен из однослойной печатной платы для полного экранирования усилителя.

    Размеры его частей следующие:
    - боковые стенки 60х50 мм - 2 шт.
    - передняя стенка 50х30 мм - 1 шт.
    - задняя стенка 46х30 мм - 1 шт. Размер 46 мм не критичен, он может варьироваться от 50 мм до 35 мм. Все зависит от того, как вы хотите установить аккумулятор.
    - нижняя и промежуточные стенки 55x30 мм

    Стенки корпуса спаяны припоем.Фольга на всех стенках должна быть внутри корпуса. Старайтесь не перегревать печатную плату, так как фольга может легко отслоиться.

    В первую очередь спаиваются все стенки, кроме тыльной. Затем просверливаются отверстия для разъема jack диаметром 10 мм, отверстие для проводов питания диаметром около 3 мм и столько же в задней стенке для экранированного провода с миниджеком.

    Также в месте крепления задней стенки припаивается скоба из толстой медной проволоки, в которую будет вставляться низ задней стенки.

    После этого нужно будет приклеить коннектор для «Корона». Кстати, можно взять из уже израсходованной короны, как всегда делаю. Этот разъем приклеен горячим клеем к тыльной стороне передней стенки. Важно, чтобы ни один из контактов разъема не касался фольги корпуса.


    После этого к цепи припаиваются провода питания и третий провод, соединяющий фольгу корпуса и «массу» цепи. Также припаивается экранированный выходной провод, схема устанавливается в корпус и задняя стенка уплотняется сверху по бокам.

    Ниже приведены схемы и статьи по теме "УНЧ на полевых транзисторах" на сайте по радиоэлектронике и хобби-радио.

    Что такое «УНЧ на полевых транзисторах» и где он применяется, принципиальные схемы самодельных устройств, относящихся к термину «УНЧ на полевых транзисторах».

    Приведена электронная принципиальная схема простого качественного усилителя мощности НЧ мощностью 20 Вт, полностью выполненного на транзисторах, на выходе - полевых транзисторах КП904.Схема простого и мощного усилителя низкой частоты с выходным каскадом на полевых транзисторах КП912. Максимальная выходная мощность 65 Вт. Приведена принципиальная схема широкополосного АЧ усилителя мощности (УМЗЧ), выполненного по симметричной схеме на полевых транзисторах КП904. В радиолюбительской практике широкое распространение получил усилитель мощности ВЧ (УМЗЧ), выполненный по симметричной схеме. Комплементарные биполярные транзисторы его входного каскада подключаются по схеме двухтактного дифференциального усилителя, а следующего - по схеме... Принципиальная схема усилителя мощности с МОП-транзисторами в выходном каскаде, мощность около 12Вт. Схема представлена ​​на следующем рисунке. Его основные технические характеристики ... Усилитель мощности звука класса AB, описанный в этой статье, использует пару дополнительных полевых МОП-транзисторов в выходном каскаде. Эта особенность дает возможность повысить производительность по сравнению с эквивалентным выходным каскадом на биполярном ... Построение усилителей мощности звуковой частоты (УМЗЧ) на полевых транзисторах привлекает разработчиков возможностью достижения «ламповой» мягкости звука (ток - вольт-фарадные характеристики полевых транзисторов очень похожи на характеристики электронных ламп)... Карел Бартон построил свой High-End УМЗЧ на полевых транзисторах с гексагональной структурой (HEXFET от International Rectifier). Входные каскады выполнены на дискретных биполярных транзисторах по симметричной дифференциальной каскодной схеме ... «Полевой» УМЗЧ Эндре Пирета заметно прост, но при этом соответствует стандартам качественного воспроизведения звука. Входной каскад изначально решался (без обычных дифференциальных усилителей) - это двухтактный комплементарный каскад ... Мощный УМЗЧ с работой всех каскадов в режиме класса А, выдающий 32 Вт на 8-омной нагрузке с удивительно высокой реальный КПД 45% Ричард Барфут обращает внимание на то, что в обычном резистивном усилителе каскад с ОЭ и блокирующим конденсатором теоретически... Схема УМЗЧ разработана Мэттом Такером. Первый дифференциальный каскад выполнен на биполярных транзисторах Q1Q5 по типовой схеме с токовым зеркалом Q7Q8 в нагрузке, а каскад усиления напряжения основан на Q9Q13 с ОЭ и нагрузкой на генераторе тока Q6Q2. .. Принципиальная схема усилителя представлена ​​на рисунке (замененные элементы указаны в скобках). Этот дизайн является усовершенствованной версией. Принципиальная схема УМЗЧ на MOSFET транзисторах (200Вт). Все основные части усилителя - трансформатор, радиаторы... Несколько принципиальных схем качественных УМЗЧ на полевых транзисторах, привлекающих своей простотой и техническими характеристиками. Использование полевых транзисторов в усилителе мощности может значительно улучшить качество звука при общем упрощении схемы ...
    Старый, но золотой

    Схема усилителя уже прошла спираль в своем развитии, и теперь мы свидетелями «лампового возрождения». По законам диалектики, которые так упорно вбивались в нас, должен последовать «транзисторный ренессанс».Сам факт этого неизбежен, ведь лампы при всей своей красоте очень неудобны. Даже дома. Но у транзисторных усилителей накопились недостатки ...
    Причину «транзисторного» звука объяснили еще в середине 70-х - глубокая обратная связь. Это создает сразу две проблемы. Первый - это переходные интермодуляционные искажения (искажения TIM) в самом усилителе, вызванные задержкой сигнала в контуре обратной связи. Бороться с этим можно только одним способом - увеличив быстродействие и коэффициент усиления исходного усилителя (без обратной связи), что чревато серьезным усложнением схемы.Результат сложно предсказать: будет он или нет.
    Вторая проблема заключается в том, что глубокая обратная связь значительно снижает выходное сопротивление усилителя. А это для большинства громкоговорителей чревато появлением тех самых интермодуляционных искажений непосредственно в динамических головках. Причина в том, что когда катушка перемещается в зазоре магнитной системы, ее индуктивность значительно изменяется, поэтому изменяется и сопротивление головки. При низком выходном сопротивлении усилителя это приводит к дополнительным изменениям тока через катушку, что генерирует неприятные обертоны, ошибочно принимаемые за искажения усилителя.Этим также можно объяснить тот парадоксальный факт, что при произвольном выборе динамиков и усилителей один набор «звучит», а другой «не звучит».

    секрет лампового звука =
    высокое выходное сопротивление усилителя
    + неглубокая обратная связь
    .
    Однако аналогичные результаты могут быть достигнуты с транзисторными усилителями. Все приведенные ниже схемы объединяет одно - нетрадиционная, ныне забытая «асимметричная» и «неправильная» схемотехника.Однако так ли она плоха, как ее представляют? Например, фазоинвертор с трансформатором - это настоящий Hi-End! (Рис. 1) А фазоинвертор с разделенной нагрузкой (Рис. 2) позаимствован из ламповой схемы ...
    рис. 1


    рис. 2


    рис. 3

    Эти схемы сейчас незаслуженно забыты. Но тщетно. На их основе, используя современную элементную базу, можно создавать простые усилители с очень высоким качеством звука. В любом случае то, что мне довелось собрать и послушать, звучало достойно - мягко и «вкусно».Глубина обратной связи во всех цепях невелика, есть локальный ООС, а выходное сопротивление значительное. Также нет общего OOS для постоянного тока.

    Однако вышеперечисленные схемы работают в классе B , поэтому для них характерны «переключающие» искажения. Для их устранения необходимо выходной каскад эксплуатировать в «чистом» классе A ... И такая схема тоже появилась. Автор схемы - Дж. Л. Линсли Худ. Первые упоминания в отечественных источниках относятся ко второй половине 70-х годов.


    рис. 4

    Главный недостаток усилителей класса А , ограничивающий область их применения, - большой ток покоя. Однако есть еще один способ устранения коммутационных искажений - использование германиевых транзисторов. Их преимущество - низкие искажения в режиме B . (Когда-нибудь напишу сагу, посвященную Германии.) Другой вопрос, что найти эти транзисторы сейчас непросто, да и выбор ограничен.При повторении следующих конструкций нужно помнить, что тепловое сопротивление германиевых транзисторов невелико, поэтому не нужно экономить на радиаторах для выходного каскада.

    Несколько слов об ошибках установки:
    Чтобы улучшить читаемость схем, рассмотрим усилитель мощности с двумя парами оконечных полевых транзисторов и источником питания ± 45 В.
    В качестве первой ошибки попробуем «спаять» стабилитроны VD1 и VD2 с неправильной полярностью (правильное подключение показано на рисунке 11).Карта напряжений примет форму, показанную на Рисунке 12.

    Рисунок 11 Распиновка стабилитронов BZX84C15 (однако распиновка на диодах такая же).


    Рисунок 12 Схема напряжений усилителя мощности при неправильной установке стабилитронов VD1 и VD2.

    Эти стабилитроны необходимы для формирования напряжения питания операционного усилителя и выбраны равными 15 В исключительно потому, что это напряжение оптимально для данного операционного усилителя. Усилитель также сохраняет работоспособность без потери качества при использовании близких номиналов - 12 В, 13 В, 18 В (но не более 18 В).В случае неправильной установки вместо предписанного напряжения питания ОУ получает только падение напряжения на n-p переходе стабилитронов. Ток покоя регулируется нормально, на выходе усилителя присутствует небольшое постоянное напряжение, выходной сигнал отсутствует.
    Также возможна неправильная установка диодов VD3 и VD4. В этом случае ток покоя ограничивается только номиналами резисторов R5, R6 и может достигать критического значения.На выходе усилителя будет сигнал, но довольно быстрый нагрев оконечных транзисторов обязательно приведет к их перегреву и выходу усилителя. Карта напряжения и тока для этой ошибки показана на рисунках 13 и 14.


    Рисунок 13 Схема напряжений усилителя при неправильной установке термостабилизирующих диодов.


    Рисунок 14 Токовая карта усилителя при неправильной установке термостабилизирующих диодов.

    Следующей популярной ошибкой подключения может быть неправильная разводка транзисторов (драйверов) предпоследнего каскада.Карта напряжений усилителя в этом случае принимает вид, показанный на рисунке 15. В этом случае оконечные транзисторы полностью закрыты, на выходе усилителя нет звука, а уровень постоянного напряжения максимально приближен к нулю.


    Рисунок 15 Карта напряжений при неправильной установке транзисторов задающего каскада.

    Далее самая опасная ошибка в том, что транзисторы драйверного каскада перепутаны местами, а также перепутана распиновка, в результате чего привязка к выводам транзисторов VT1 и VT2 правильная и они работают в режим эмиттерных повторителей.При этом ток через оконечный каскад зависит от положения ползунка подстроечного резистора и может составлять от 10 до 15 А, что в любом случае вызовет перегрузку блока питания и быстрый нагрев оконечных транзисторов. На рисунке 16 показаны токи в среднем положении триммера.


    Рисунок 16 Карта токов при неправильной установке транзисторов драйверного каскада, распиновка тоже перепуталась.

    Вряд ли удастся перепаять выходы оконечных полевых транзисторов IRFP240 - IRFP9240 «наоборот», но менять местами получается довольно часто.При этом установленные в транзисторы диоды получаются в сложной ситуации - приложенное к ним напряжение имеет полярность, соответствующую их минимальному сопротивлению, что вызывает максимальное потребление от блока питания и насколько быстро они перегорают, зависит больше от удачи, чем от законы физики.
    Фейерверк на плате может случиться еще по одной причине - стабилитроны мощностью 1,3 Вт продаются в таком же корпусе, что и диоды 1N4007, поэтому перед установкой стабилитронов в плату, если они в черном корпусе, следует взять присмотритесь к надписям на корпусе.При установке вместо стабилитронов напряжение питания операционного усилителя ограничивается только номиналами резисторов R3 и R4 и потребляемым током самого операционного усилителя. В любом случае результирующее значение напряжения намного выше максимального напряжения питания для данного операционного усилителя, что приводит к его выходу из строя, иногда с удалением части самого операционного усилителя, и тогда может появиться постоянное напряжение. на его выходе близкое к напряжению питания усилителя, что повлечет за собой появление постоянного напряжения на выходе самого усилителя мощности.Как правило, заключительный этап в этом случае остается в рабочем состоянии.
    И напоследок несколько слов о номиналах резисторов R3 и R4, которые зависят от напряжения питания усилителя. 2,7 кОм - самый универсальный, однако при питании усилителя напряжением ± 80 В (только для нагрузки 8 Ом) эти резисторы будут рассеивать около 1,5 Вт, поэтому его необходимо заменить на резистор 5,6 кОм или 6,2 кОм. , что снизит тепловую мощность до 0,7 Вт.


    ЭК Б БД135; BD137


    З И С IRF240 - IRF9240

    Усилитель заслуженно нашел своих поклонников и начал обзаводиться новыми версиями.В первую очередь была изменена схема формирования напряжения смещения первого транзисторного каскада. Кроме того, в схему была введена защита от перегрузки.
    В результате доработок принципиальная схема усилителя мощности с полевыми транзисторами на выходе приняла следующий вид:


    УВЕЛИЧЕНИЕ

    Варианты печатной платы показаны в графическом формате (необходимо масштабировать)

    Внешний вид получившейся модификации усилителя мощности показан на фотографиях ниже:

    Осталось плеснуть ложку дегтя в эту бочку меда...
    Дело в том, что используемые в усилителе полевые транзисторы IRFP240 и IRFP9240 были сняты с производства разработчиком International Rectifier (IR), который уделил больше внимания качеству продукции. Основная проблема этих транзисторов заключается в том, что они были разработаны для использования в источниках питания, но зарекомендовали себя как вполне подходящие для оборудования звукоусиления. Повышенное внимание к качеству производимых компонентов со стороны International Rectifier позволило без подбора транзисторов подключить несколько транзисторов параллельно, не беспокоясь о различиях в характеристиках транзисторов - разброс не увеличился. превышают 2%, что вполне допустимо.
    Сегодня транзисторы IRFP240 и IRFP9240 производит компания Vishay Siliconix, которая не так чувствительна к выпускаемой продукции и параметры транзисторов стали подходящими только для источников питания - распространение «коробки усиления» транзисторов одной партии превышает 15%. Это исключает параллельное подключение без предварительного выбора, а количество тестируемых транзисторов для выбора 4 равно нескольким десяткам экземпляров.
    В связи с этим перед сборкой данного усилителя в первую очередь следует выяснить, какого производителя транзисторов вы можете приобрести.Если в ваших магазинах продается Vishay Siliconix, то настоятельно рекомендуется отказаться от сборки этого усилителя мощности - вы рискуете довольно много потратить и ничего не добиться.
    Однако работа над «ВЕРСИЕЙ 2» этого усилителя мощности и отсутствие достойных и недорогих полевых транзисторов для выходного каскада заставили меня немного задуматься о будущем этой схемотехники. В результате была смоделирована «ВЕРСИЯ 3», в которой используется биполярная пара от TOSHIBA - 2SA1943 - 2SC5200 вместо полевых транзисторов IRFP240 - IRFP9240 от Vishay Siliconix, которые до сих пор имеют вполне приличное качество.
    Принципиальная схема новой версии усилителя вобрала в себя модификации «ВЕРСИИ 2» и претерпела изменения в выходном каскаде, что позволило отказаться от использования полевых транзисторов. Принципиальная схема показана ниже:


    Принципиальная схема с использованием полевых транзисторов в качестве повторителей УВЕЛИЧИТЬ

    В этой версии сохранились полевые транзисторы, но они используются в качестве повторителей напряжения, что значительно разряжает драйверный каскад.В систему защиты было введено небольшое положительное соединение, чтобы избежать возбуждения усилителя мощности на пределе срабатывания защиты.
    Печатная плата находится в процессе разработки, предварительные результаты реальных измерений и работоспособная печатная плата появятся в конце ноября, но пока мы можем предложить график измерения THD, полученный с помощью MICROCAP. Вы можете узнать больше об этой программе.


    рис. 5
    На этой схеме показан интересный симбиоз германиевых транзисторов с полевым транзистором. Качество звука, несмотря на более чем скромные характеристики, очень хорошее. Чтобы освежить впечатления четверть века назад, я не поленился собрать конструкцию по образцу, немного модернизировав его под современные номиналы деталей.Транзистор МП37 можно заменить кремниевым КТ315, так как при его установке все равно придется подбирать сопротивление резистора R1. При работе с нагрузкой 8 Ом мощность увеличится примерно до 3,5 Вт, емкость конденсатора С3 придется увеличить до 1000 мкФ. А для работы с нагрузкой 4 Ом придется снизить напряжение питания до 15 вольт, чтобы не превысить максимальную мощность рассеивания транзисторов выходного каскада. Поскольку в целом обратная связь по постоянному току отсутствует, термической стабильности достаточно только для домашнего использования.
    Следующие две схемы имеют интересную особенность. Транзисторы выходного каскада переменного тока соединены в общую схему эмиттера, поэтому для них требуется небольшое напряжение возбуждения. Традиционного повышения напряжения тоже не требуется. Однако для постоянного тока они подключаются по общей коллекторной цепи, поэтому для питания выходного каскада используется «плавающий» источник питания, не связанный с «землей». Поэтому для выходного каскада каждого канала необходимо использовать отдельный источник питания.В случае переключения преобразователей напряжения это не проблема. Источник питания для предварительных ступеней может быть общим. Цепи обратной связи для постоянного и переменного тока разделены, что в сочетании со схемой стабилизации тока покоя гарантирует высокую термическую стабильность при небольшой глубине обратной связи для переменного тока. Для каналов MF / HF это отличная схема.

    рис. 6


    рис. 7 Автор: А.И. Шихатов (сборник и комментарии) 1999-2000 гг.
    Издатель: сборник «Конструкции и схемы для чтения с паяльником» М.Солон-Р, 2001, с.19-26.

    • Схемы 1,2,3,5 опубликованы в журнале «Радио».
    • Схема 4 заимствована из сборника
      В.А. Васильева «Зарубежные радиолюбительские конструкции» М.Радио и связь, 1982, с.14 ... 16
    • Схемы 6 и 7 заимствованы из сборника
      Я. Боздеха «Проектирование доп. устройства для магнитофонов »(перевод с чешского) М. Энергоиздат 1981, с.148,175
    • Подробно о механизме интермодуляционных искажений: Должен ли УМЗЧ иметь низкий выходной импеданс?
    Оглавление
    УМЗЧ на полевых транзисторах

    Использование полевых транзисторов в усилителе мощности позволяет значительно улучшить качество звука при общем упрощении схемы.Передаточная характеристика полевых транзисторов близка к линейной или квадратичной, поэтому в спектре выходного сигнала практически отсутствуют четные гармоники, кроме того, наблюдается быстрое падение амплитуды высших гармоник (как в ламповых усилителях). Это дает возможность использовать неглубокую отрицательную обратную связь в усилителях на полевых транзисторах или полностью отказаться от нее. Покорив просторы «домашнего» Hi-Fi, полевые транзисторы начали атаку автомобильной аудиосистемы.Опубликованные схемы изначально предназначались для домашних систем, но, может быть, кто-то осмелится применить заложенные в них идеи в автомобиле ...


    рис. 1
    Эта схема уже считается классической. В нем выходной каскад, работающий в режиме АБ, выполнен на МОП-транзисторах, а предварительные каскады - на биполярных. Усилитель обеспечивает достаточно высокие характеристики, но для дальнейшего улучшения качества звука биполярные транзисторы следует полностью исключить из схемы (следующий рисунок).


    рис. 2
    После того, как все резервы улучшения качества звука исчерпаны, остается только одно - несимметричный выходной каскад в «чистом» классе А. Ток, потребляемый предварительными каскадами от источника более высокого напряжения в обоих этих а предыдущая схема минимальна.


    рис. 3
    Выходной каскад с трансформатором - полный аналог ламповых схем. Это на закуску ... Встроенный источник тока CR039 задает режим работы выходного каскада.


    рис. 4
    Однако широкополосный выходной трансформатор представляет собой довольно сложную в изготовлении сборку. Элегантное решение - источник тока в цепи стока - предлагает компания

    .

    Умзч высокой верности

    УМЗЧ ВВС 2011 Ultimate версия

    УМЗЧ ВВС-2011 версия Ultimate схемы автор Виктор Жуковский, Красноармейск Технические характеристики усилителя

    :
    1.Большая мощность: 150 Вт / 8 Ом,
    2. Высокая линейность - 0,000,2 ... 0,000,3% при 20 кГц 100 Вт / 4 Ом,
    Полный набор сервисных узлов:
    1. Поддержание нулевого постоянного напряжения,
    2. Провод переменного тока компенсатор сопротивления,
    3. Токовая защита,
    4. Защита от постоянного напряжения на выходе,
    5. Плавный пуск.

    УМЗЧ ВВС2011 схема

    Разводка печатных плат

    задействована во многих популярных проектах Лепехина (Владимир Лепехин). Получилось очень хорошо).

    Щит УМЗЧ-ВВС2011

    Плата усилителя УНЧ ВВС-2011 разработана для туннельной продувки (параллельно радиатору). Монтаж транзисторов УН (усилитель напряжения) и ВК (выходной каскад) несколько затруднен, так как сборку / разборку приходится производить отверткой через отверстия в ПП диаметром около 6 мм. При открытом доступе выступ транзисторов не попадает под печатную плату, намного удобнее.Пришлось немного переделать плату.

    В новом ПП не учел один момент - это удобство настройки защиты на плате усилителя:

    C25 0.1n, R42 * 820 Ohm и R41 1k - все это smd элементы и расположены со стороны пайки, что не очень удобно при настройке, так как нужно будет откручивать и закручивать болты крепления ПП на стойки и транзисторы к радиаторам по несколько раз. Предложение: R42 * 820 состоит из двух SMD резисторов, расположенных параллельно, отсюда и предложение: один резистор SMD припаиваем сразу, другой выходной резистор навесом припаиваем к VT10, один вывод к базе, другой к эмиттеру, подбираем к подходящему. Выбрано, измените вывод на smd, для ясности.

    УМЗЧ ББ-2010 - Новая разработка из известной линейки усилителей УМЗЧ ББ (high fidelity). На ряд использованных технических решений повлияли работы С.Агеев.

    Усилитель обеспечивает Кг порядка 0,001% на частоте 20 кГц при Rout = 150 Вт при нагрузке 8 Ом, полоса частот слабого сигнала на уровне -3 дБ составляет 0 Гц .. 800 кГц, скорость нарастания выходного напряжения -100 В / мкс, отношение сигнал / шум и сигнал / фон -120 дБ.


    Благодаря использованию операционного усилителя, работающего в легком режиме, а также использованию каскадов с ОК и OB, покрытых глубоким локальным ООС в усилителе напряжения, УМЗЧ ВВ имеет высокую линейность даже до того, как покрывает общий ООС.В самом первом усилителе высокой точности еще в 1985 году были применены решения, которые до этого использовались только в измерительной технике: постоянный ток поддерживает отдельный сервисный узел, чтобы снизить уровень искажений интерфейса, переходное сопротивление контактной группы Коммутационное реле переменного тока покрывается общей отрицательной обратной связью, а специальный узел эффективно компенсирует влияние сопротивления акустических кабелей на эти искажения. Традиция сохранилась в УМЗЧ ВВ-2010, однако общая защита от окружающей среды распространяется и на сопротивление выходного ФНЧ.

    В подавляющем большинстве конструкций других УМЗЧ, как профессиональных, так и любительских, многие из этих решений до сих пор отсутствуют. При этом высокие технические характеристики и аудиофильские преимущества УМЗЧ ВВ достигаются простотой схемотехнических решений и минимумом активных элементов. По сути, это относительно простой усилитель: один канал можно собрать за пару дней, не торопясь, а настройка заключается только в установке необходимого тока покоя выходных транзисторов.Специально для начинающих радиолюбителей была разработана методика поэтапной, пошаговой проверки работоспособности и настройки, с помощью которой можно надежно локализовать места возможных ошибок и предотвратить их возможные последствия еще до полного сборка УМЗЧ. По всем возможным вопросам об этом или подобных усилителях есть подробные пояснения, как на бумаге, так и в Интернете.

    На входе усилителя предусмотрен ФВЧ R1C1 с частотой среза 1,6 Гц, рис.1. Но эффективность устройства стабилизации режимов позволяет усилителю работать с входным сигналом, содержащим до 400 мВ постоянного напряжения. Поэтому исключен С1, который реализует извечную аудиофильскую мечту о тракте без конденсаторов © и значительно улучшает звучание усилителя.

    Емкость C2 входного фильтра нижних частот R2C2 выбрана так, чтобы частота среза входного фильтра нижних частот с учетом выходного сопротивления предусилителя 500 Ом -1 кОм находилась в диапазоне от 120 до 200. кГц.Схема частотной коррекции R3R5C3 размещена на входе ОУ DA1; Эта схема позволяет уменьшить разностный сигнал выше частоты среза схемы и тем самым исключить ненужную перегрузку усилителя напряжения высокочастотными сигналами, шумами и гармониками, исключив возможность динамических интермодуляционных искажений (TIM; DIM).

    Далее сигнал поступает на вход малошумящего операционного усилителя с полевыми транзисторами на входе DA1.Многие «претензии» к взрывчатке УМЗЧ со стороны оппонентов предъявляют по поводу использования на входе операционного усилителя, который якобы ухудшает качество звука и «крадет виртуальную глубину» звука. В связи с этим необходимо обратить внимание на некоторые вполне очевидные особенности ОС во взрывчатых веществах УМЗЧ. Операционные усилители предварительных усилителей, операционные усилители после ЦАП, вынуждены вырабатывать несколько вольт выходного напряжения. Поскольку коэффициент усиления ОУ невелик и составляет от 500 до 2000 раз при 20 кГц, это свидетельствует об их работе при относительно большом напряжении разностного сигнала - от нескольких сотен микровольт на низких частотах до нескольких милливольт на 20 кГц и высоких частотах. вероятность внесения интермодуляционных искажений входным каскадом операционного усилителя.Выходное напряжение этих ОУ равно выходному напряжению последнего каскада усиления напряжения, который обычно выполняется по схеме с ОЭ.

    Выходное напряжение в несколько вольт указывает на работу этого каскада с довольно большими входными и выходными напряжениями и, как следствие, внесение искажений в усиленный сигнал. Операционный усилитель нагружен сопротивлением параллельно соединенной цепи ООС и нагрузки, иногда составляющим несколько килоомов, что требует наличия повторителя усилителя выходного тока до нескольких миллиампер.Поэтому изменения тока выходного повторителя ИС, выходные каскады которого потребляют ток не более 2 мА, весьма значительны, что также свидетельствует о том, что они вносят искажения в усиленный сигнал. Мы видим, что входной каскад, каскад усиления напряжения

    А вот и высокая точность схемотехники усилителя за счет высокого коэффициента усиления и входного сопротивления транзисторной части усилителя напряжения обеспечивает очень щадящую рабочую среду ОУ DA1.Судите сами. Даже в УМЗЧ, развивающем номинальное выходное напряжение 50 В, входной дифференциальный каскад операционного усилителя работает с разностными сигналами напряжения от 12 мкВ на частотах от 500 Гц до 500 мкВ на частоте 20 кГц. Отношение высокой входной перегрузочной способности дифференциального каскада на полевых транзисторах к скудному напряжению разностного сигнала обеспечивает высокую линейность усиления сигнала. Выходное напряжение операционного усилителя не превышает 300 мВ.что говорит о маленьком входе ...

    Виктора Жуковского, г. Красноармейск, Донецкая область

    УМЗЧ ББ-2010 - новая разработка из известной линейки усилителей УМЗЧ ББ (high fidelity) [1; 2; 5]. На ряд использованных технических решений повлияла работа Агеева С.И. .

    Усилитель обеспечивает Кр порядка 0,001% на частоте 20 кГц при Rout = 150 Вт при нагрузке 8 Ом, полоса частот слабого сигнала на уровне -3 дБ составляет 0 Гц ...800 кГц, скорость нарастания выходного напряжения -100 В / мкс, отношение сигнал / шум и сигнал / фон -120 дБ.

    Из-за использования ОУ, работающего в легком режиме, а также использования каскадов с ОК и ОБ, покрытых глубоким локальным ООС в усилителе напряжения, УМЗЧ ББ имеет высокую линейность даже до охвата общего ООС. В 1985 году был выпущен самый первый усилитель высокой точности прикладных решений, которые использовались только в измерительной технике: режимы постоянного тока поддерживаются отдельным сервисным узлом, для снижения уровня искажений интерфейса, контактного сопротивления контактной группы коммутирующего реле переменный ток покрывается общей отрицательной обратной связью, а специальный блок эффективно компенсирует влияние сопротивления кабеля динамика на эти искажения.Традиция сохранилась в УМЗЧ ВВ-2010, однако общая защита от окружающей среды распространяется и на сопротивление выходного ФНЧ.

    В подавляющем большинстве конструкций других УМЗЧ, как профессиональных, так и любительских, многие из этих решений до сих пор отсутствуют. При этом высокие технические характеристики и аудиофильские преимущества УМЗЧ ББ достигаются простотой схемотехнических решений и минимумом активных элементов. По сути, это относительно простой усилитель: один канал можно собрать за пару дней, не торопясь, а настройка заключается только в установке необходимого тока покоя выходных транзисторов.Специально для начинающих радиолюбителей была разработана методика поэтапной, пошаговой проверки работоспособности и настройки, с помощью которой можно надежно локализовать места возможных ошибок и предотвратить их возможные последствия еще до полного сборка УМЗЧ. По всем возможным вопросам об этом или подобных усилителях есть подробные пояснения, как на бумаге, так и в Интернете.

    На входе усилителя предусмотрен ФВЧ R1C1 с частотой среза 1,6 Гц, рис.1. Но эффективность устройства стабилизации режимов позволяет усилителю работать с входным сигналом, содержащим до 400 мВ постоянного напряжения. Поэтому исключен С1, который реализует извечную аудиофильскую мечту о тракте без конденсаторов © и значительно улучшает звучание усилителя.

    Емкость C2 входного фильтра нижних частот R2C2 выбрана так, чтобы частота среза входного фильтра нижних частот с учетом выходного сопротивления предусилителя 500 Ом -1 кОм находилась в диапазоне от 120 до 200. кГц.Схема частотной коррекции R3R5C3 размещена на входе ОУ DA1; Эта схема позволяет уменьшить разностный сигнал выше частоты среза схемы и тем самым исключить ненужную перегрузку усилителя напряжения высокочастотными сигналами, шумами и гармониками, исключив возможность динамических интермодуляционных искажений (TIM; DIM).

    Далее сигнал поступает на вход малошумящего операционного усилителя с полевыми транзисторами на входе DA1.Многие «претензии» к УМЗЧ ББ предъявляют оппоненты по поводу использования на входе операционного усилителя, который якобы ухудшает качество звука и «крадет виртуальную глубину» звука. В связи с этим необходимо обратить внимание на некоторые вполне очевидные особенности ОС во взрывчатых веществах УМЗЧ.

    Операционные усилители предварительных усилителей после операционных усилителей ЦАП вынуждены вырабатывать несколько вольт выходного напряжения. Поскольку коэффициент усиления ОУ невелик и составляет от 500 до 2000 раз при 20 кГц, это свидетельствует об их работе при относительно большом напряжении разностного сигнала - от нескольких сотен микровольт на низких частотах до нескольких милливольт на 20 кГц и высоких частотах. вероятность внесения интермодуляционных искажений входным каскадом операционного усилителя.Выходное напряжение этих ОУ равно выходному напряжению последнего каскада усиления напряжения, который обычно выполняется по схеме с ОЭ. Выходное напряжение в несколько вольт указывает на работу этого каскада при достаточно больших входных и выходных напряжениях и, как следствие, внесение искажений в усиленный сигнал. Операционный усилитель нагружен сопротивлением параллельно соединенной цепи ООС и нагрузки, иногда составляющим несколько килоомов, что требует наличия повторителя усилителя выходного тока до нескольких миллиампер.Поэтому изменения тока выходного повторителя ИС, выходные каскады которого потребляют ток не более 2 мА, весьма значительны, что также свидетельствует о том, что они вносят искажения в усиленный сигнал. Мы видим, что входной каскад, каскад усиления напряжения и выходной каскад операционного усилителя могут вносить искажения.

    Но схемотехника усилителя высокой точности из-за высокого коэффициента усиления и входного сопротивления транзисторной части усилителя напряжения обеспечивает очень щадящие рабочие условия для операционного усилителя DA1.Судите сами. Даже в УМЗЧ, развивающем номинальное выходное напряжение 50 В, входной дифференциальный каскад операционного усилителя работает с разностными сигналами напряжения от 12 мкВ на частотах от 500 Гц до 500 мкВ на частоте 20 кГц. Отношение высокой входной перегрузочной способности дифференциального каскада на полевых транзисторах к скудному напряжению разностного сигнала обеспечивает высокую линейность усиления сигнала. Выходное напряжение операционного усилителя не превышает 300 мВ.что свидетельствует о малом входном напряжении каскада усиления напряжения с общим эмиттером от операционного усилителя - до 60 мкВ - и его линейном режиме работы. Выходной каскад операционного усилителя передает на нагрузку около 100 кОм со стороны базы VT2, переменный ток не более 3 мкА. Следовательно, выходной каскад операционного усилителя также работает в очень легком режиме, почти на холостом ходу. В реальном музыкальном сигнале напряжения и токи большую часть времени на порядок меньше заданных значений.

    Сравнение напряжений разностного и выходного сигналов, а также тока нагрузки показывает, что в целом операционный усилитель в ББ УМЗЧ работает в сотни раз легче, а значит, в линейном режиме, чем режим операционного усилителя ББ. предусилители и CD-плееры на ОУ пост-ЦАП, служащие источниками сигнала для УМЗЧ с любой глубиной ООС, а также и без нее вообще. Следовательно, тот же операционный усилитель будет вносить гораздо меньше искажений в составе УМЗЧ ББ, чем при однократном включении.

    Иногда бытует мнение, что искажения, вносимые каскадом, неоднозначно зависят от напряжения входного сигнала. Это ошибка. Зависимость проявления нелинейности каскада от напряжения входного сигнала может подчиняться тому или иному закону, но всегда однозначна: увеличение этого напряжения никогда не приводит к уменьшению вносимых искажений, а только к увеличивать.

    Известно, что уровень продуктов искажения на данной частоте уменьшается пропорционально глубине отрицательной обратной связи для этой частоты.Коэффициент усиления холостого хода, до покрытия усилителя ООС, на низких частотах из-за малости входного сигнала измерить невозможно. Согласно расчетам, усиление холостого хода, разработанное до покрытия OOS, позволяет достичь глубины OOS 104 дБ на частотах до 500 Гц. Измерения для частот, начинающихся с 10 кГц, показывают, что глубина ООС на частоте 10 кГц достигает 80 дБ, на частоте 20 кГц - 72 дБ, на частоте 50 кГц - 62 дБ и 40 дБ на частоте 200 кГц. .На рисунке 2 представлены амплитудно-частотные характеристики УМЗЧ ВВ-2010 и для сравнения Леонида Зуева, близких по сложности к УМЗЧ.

    Высокое усиление до покрытия OOS - основная особенность схемотехники усилителей BB. Поскольку целью всех схемотехнических приемов является достижение высокой линейности и высокого усиления для проведения глубокой защиты от окружающей среды в максимально широком диапазоне частот, это означает, что такие структуры исчерпывают методы схемотехники для улучшения параметров усилителей.Дальнейшее снижение искажений может быть обеспечено только конструктивными мерами, направленными на уменьшение гармоник выходного каскада во входных цепях, особенно в инвертирующей входной цепи, усиление от которой является максимальным.

    Еще одна особенность схемотехники УМЗЧ ББ - регулирование тока выходного каскада усилителя напряжения. Входной операционный усилитель управляет каскадом преобразования напряжение-ток, выполняемым с OK и OB, а полученный ток вычитается из тока покоя каскада, выполненного по схеме с OB.

    Применение линеаризирующего резистора R17 сопротивлением 1 кОм в дифференциальном каскаде VT1, VT2 на транзисторах разной структуры с последовательным питанием увеличивает линейность преобразования выходного напряжения ОУ DA1 в ток коллектора VT2 на создание локальной ООС глубиной 40 дБ. Это можно увидеть, сравнив сумму собственных сопротивлений эмиттеров VT1, VT2 - около 5 Ом каждый - с сопротивлением R17 или сумму тепловых напряжений VT1, VT2 - около 50 мВ - с падением напряжения на сопротивление R17 5.2 - 5,6 В.

    Усилители

    , построенные по рассматриваемой схеме, демонстрируют резкое, 40 дБ на декаду частоты, снижение усиления выше частоты 13 ... 16 кГц. Сигнал ошибки, являющийся продуктом искажения, на частотах выше 20 кГц на два-три порядка меньше полезного звукового сигнала. Это дает возможность преобразовать избыточную линейность на этих частотах дифференциального каскада VT1, VT2 в увеличение коэффициента усиления транзисторной части КН.Из-за незначительного изменения тока дифференциального каскада VT1, VT2 при усилении слабых сигналов его линейность существенно не ухудшается с уменьшением локальной глубины ООС, но от работы ОУ DA1 линейность всего усилителя зависит в режиме работы на этих частотах будет облегчен запас по усилению, поскольку все напряжения, определяющие искажения, вносимые операционным усилителем, начиная с разностного сигнала и заканчивая выходным сигналом, уменьшаются пропорционально усилению усиления на данной частоте.

    Цепи коррекции опережения фазы R18C13 и R19C16 были оптимизированы в симуляторе для уменьшения разности напряжений операционного усилителя до частот в несколько мегагерц. Увеличить коэффициент усиления УМЗЧ ББ-2010 по сравнению с УМЗЧ ББ-2008 удалось на частотах порядка нескольких сотен килогерц. Коэффициент усиления составил 4 дБ на 200 кГц, 6 на 300 кГц, 8,6 на 500 кГц, 10,5 дБ на 800 кГц, 11 дБ на 1 МГц и от 10 до 12 дБ на частотах выше 2 МГц. Это видно из результатов моделирования. , Рисунок.3, где нижняя кривая относится к АЧХ схемы опережения УМЗЧ ББ-2008, а верхняя кривая - УМЗЧ ББ-2010.

    ВД7 защищает эмиттерный переход VT1 от обратного напряжения, возникающего при протекании токов подзарядки С13, С16 в режиме ограничения выходного сигнала УМЗЧ по напряжению и возникающего экстремального напряжения с высокой скоростью изменения на выходе ОП. усилитель DA1.

    Выходной каскад усилителя напряжения выполнен на транзисторе VT3, включенном по схеме с общей базой, что исключает проникновение сигнала с выходных цепей каскада во входные и повышает его устойчивость.Каскад OB, нагруженный на генератор тока на транзисторе VT5 и входной импеданс выходного каскада, развивает высокий стабильный коэффициент усиления - до 13000 ... 15000 раз. Выбор сопротивления резистора R24 вдвое меньшего сопротивления резистора R26 гарантирует равенство токов покоя VT1, VT2 и VT3, VT5. R24, R26 обеспечивают локальную ООС, уменьшающую эффект эффекта Эрли - изменение p21e в зависимости от напряжения коллектора и увеличивающие начальную линейность усилителя на 40 дБ и 46 дБ соответственно.Подача отдельного напряжения, по модулю на 15 В превышающего напряжение выходных каскадов, устраняет эффект квазинасыщения транзисторов VT3, VT5, который проявляется в уменьшении n21e при напряжении коллектор-база ниже 7 V.

    Трехкаскадный выходной повторитель собран на биполярных транзисторах и не требует особых комментариев. Не пытайтесь бороться с энтропией © за счет экономии на токе покоя выходных транзисторов. Он не должен быть меньше 250 мА; в авторской версии - 320 мА.

    Перед срабатыванием реле включения переменного тока К1 усилитель покрывается ООС1, реализованным включением делителя R6R4. Точность наблюдения сопротивления R6 и согласованность этих сопротивлений в разных каналах не важна, но для поддержания стабильности усилителя важно, чтобы сопротивление R6 было не намного меньше суммы сопротивлений R8 и R70. При активации реле K1 OOS1 отключается, и цепь OOS2, образованная R8R70C44 и R4, входит в работу и закрывает группу контактов K1.1, где R70C44 исключает выходной фильтр нижних частот R71L1 R72C47 из схемы LLCC на частотах выше 33 кГц. Частотно-зависимый ООС R7C10 формирует снижение АЧХ УМЗЧ на выходной ФНЧ на частоте 800 кГц на уровне -3 дБ и обеспечивает запас по глубине ООС выше этой частоты. Частотная характеристика на выводах переменного тока выше частоты 280 кГц на уровне -3 дБ обеспечивается совместным действием R7C10 и выходного фильтра нижних частот R71L1 -R72C47.

    Резонансные свойства громкоговорителей приводят к излучению диффузором затухающих звуковых колебаний, звуков после импульсного воздействия и генерации собственного напряжения, когда витки катушки громкоговорителя пересекают силовые линии магнитного поля в зазоре магнитной системы. Коэффициент демпфирования показывает, насколько велика амплитуда колебаний диффузора и как быстро они затухают, когда нагрузка переменного тока в качестве генератора находится на импедансе УМЗЧ. Этот коэффициент равен отношению сопротивления переменному току к сумме выходного сопротивления УМЗЧ, переходного сопротивления контактной группы коммутирующего реле переменного тока, сопротивления обычно низкочастотной катушки выхода ФНЧ. фильтра, переходное сопротивление клемм кабелей переменного тока и сопротивление самих кабелей переменного тока.

    Кроме того, импеданс динамиков нелинейный. Поток искаженных токов через провода кабелей переменного тока создает падение напряжения с большой долей нелинейных искажений, которые также вычитаются из неискаженного выходного напряжения усилителя. Поэтому сигнал на выводах переменного тока искажается намного больше, чем на выходе УМЗЧ. Это так называемые искажения интерфейса.

    Чтобы уменьшить эти искажения, была применена компенсация ко всем составляющим полного выходного сопротивления усилителя.Собственное выходное сопротивление УМЗЧ вместе с переходным сопротивлением контактов реле и сопротивлением катушки индуктивности выходного ФНЧ снижается действием глубокого общего ООС, снятого с правого вывода L1. Кроме того, подключив правую клемму R70 к «горячей» клемме переменного тока, легко организовать компенсацию переходного сопротивления зажима кабеля переменного тока и сопротивления одного из проводов переменного тока, не опасаясь образования UMZC из-за фазовые сдвиги в проводах, охваченных ООС.

    Узел компенсации сопротивления провода переменного тока выполнен в виде инвертирующего усилителя с Ky = -2 на ОУ DA2, R10, C4, R11 и R9. Входное напряжение для этого усилителя - это падение напряжения на «холодном» («заземляющем») проводе динамика. Поскольку его сопротивление равно сопротивлению «горячего» провода кабеля переменного тока, для компенсации сопротивления обоих проводов достаточно удвоить напряжение на «холодном» проводе, инвертировать его и через резистор R9 с сопротивлением, равным сумме сопротивлений R8 и R70 цепи ООС, подать его на инвертирующий вход ОУ DA1.Тогда выходное напряжение УМЗЧ увеличится на сумму падений напряжения на проводах динамика, что равносильно исключению влияния их сопротивления на коэффициент демпфирования и уровень искажений интерфейса на выводах динамика. Компенсация падения сопротивления проводов переменного тока нелинейной составляющей противо-ЭДС динамиков особенно необходима на нижних частотах звукового диапазона. Напряжение сигнала на твитере ограничивается последовательно подключенными резистором и конденсатором.Их комплексное сопротивление намного превышает сопротивление проводов акустического кабеля, поэтому компенсация этого сопротивления на ВЧ бессмысленна. Исходя из этого, интегрирующая схема R11C4 ограничивает полосу пропускания компенсатора до 22 кГц.

    Особо примечание: сопротивление «горячего» провода кабеля переменного тока можно скомпенсировать, перекрыв его общим OOS, подключив правую клемму R70 со специальным проводом к «горячей» клемме переменного тока. В этом случае потребуется компенсировать только сопротивление «холодного» провода переменного тока, а коэффициент усиления компенсатора сопротивления провода необходимо уменьшить до Ku = -1, подобрав сопротивление резистора R10 равным сопротивлению резистора. R11.

    Узел максимальной токовой защиты предотвращает повреждение выходных транзисторов при коротких замыканиях в нагрузке. Датчик тока - резисторы R53 - R56 и R57 - R60, чего вполне достаточно. Выходной ток усилителя, протекающий через эти резисторы, создает падение напряжения, которое подается на делитель R41R42. Напряжение, значение которого превышает порог, открывает транзистор VT10, а его коллекторный ток открывает триггерную ячейку VT8 VT8VT9. Эта ячейка переходит в стабильное состояние с открытыми транзисторами и шунтирует схему HL1VD8, уменьшая ток через стабилитрон до нуля и блокируя VT3.Разрядка C21 с небольшим базовым током VT3 может занять несколько миллисекунд. После срабатывания триггерной ячейки напряжение на нижней пластине C23, заряженное напряжением на светодиоде HL1 до 1,6 В, повышается с -7,2 В от положительной шины питания UH до уровня -1,2 B 1, напряжение на верхней обкладке этого конденсатора тоже повышается на 5 В. С21 быстро разряжается через резистор R30 на С23, транзистор VT3 запирается. Между тем, VT6 открывается, а через R33, R36 открывает VT7. VT7 шунтирует стабилитрон VD9, разряжает конденсатор C22 через R31 и запирает транзистор VT5.Не получая напряжения смещения, транзисторы выходного каскада также блокируются.

    Восстановление исходного состояния триггера и включение УМЗЧ производится нажатием кнопки SA1 «Сброс защиты». C27 заряжается током коллектора VT9 и шунтирует цепь базы VT8, запирая ячейку триггера. Если к этому моменту авария устранена и VT10 заблокирован, то ячейка переходит в состояние со стабильно закрытыми транзисторами. VT6, VT7 замкнуты, на базы VT3, VT5 подается опорное напряжение и усилитель переходит в рабочий режим.Если короткое замыкание в нагрузке УМЗЧ продолжается, защита снова срабатывает, даже если конденсатор С27 подключен SA1. Защита работает настолько эффективно, что во время наладочных работ усилитель несколько раз отключался для небольшой пайки ... прикосновением к неинвертирующему входу. Возникшее самовозбуждение привело к увеличению тока выходных транзисторов, и защита отключила усилитель. Хотя, как правило, вы не можете предложить этот грубый метод, но благодаря токовой защите он не повредил выходные транзисторы.

    Работа компенсатора сопротивления акустических кабелей

    Работоспособность компенсатора УМЗЧ ББ-2008 проверяли старым аудиофильским методом, на слух, переключением входа компенсатора между компенсационным проводом и общим проводом усилителя. Улучшение звука было явно заметно, и будущий владелец очень хотел получить усилитель, поэтому замеры эффекта компенсатора не проводились. Преимущества схемы «отслаивания кабеля» были настолько очевидны, что конфигурация «компенсатор + интегратор» была принята в качестве стандартного устройства для установки во всех разработанных усилителях.

    Удивительно, сколько ненужных споров вокруг полезности / ненужной компенсации сопротивления кабеля разгорелось в Интернете. Как обычно, особенно те, кто настаивал на прослушивании нелинейного сигнала, кто нашел чрезвычайно простую схему отслаивания кабеля сложной и непонятной, ее стоимость была непомерно высокой, а установка отнимала много времени ©. Было даже высказано предположение, что раз уж столько денег тратится на сам усилитель, то на святом экономить - грех, но нужно идти лучшим, гламурным путем, по которому идет все цивилизованное человечество... приобрести нормальные, человеческие © сверхдорогие кабели из драгоценных металлов. К моему большому удивлению, в огонь подлили заявления очень уважаемых специалистов о бесполезности узла компенсации в домашних условиях, в том числе тех специалистов, которые успешно используют этот узел в своих усилителях. Очень жаль, что многие коллеги-радиолюбители отреагировали на сообщения об улучшении качества звука на НЧ и СЧ включением компенсатора, они сторонились этого простого способа улучшения характеристик УМЗЧ, который сами ограбили.

    Было проведено небольшое исследование, чтобы подтвердить правду. Ряд частот подавался с генератора ГЗ-118 на УМЗЧ ВВ-2010 в области резонансной частоты переменного тока, напряжение контролировалось осциллографом С1-117, ИНИ С6-8 измерялось на переменном токе. клеммы, рис. 4. Резистор R1 установлен для предотвращения помех на входе компенсатора при переключении его между управляющим и общим проводами. В эксперименте использовались обычные и общедоступные кабели переменного тока длиной 3 м и сечением жилы 6 квадратных метров.мм, а также акустическая система GIGA FS Il с частотным диапазоном 25-22 000 Гц, номинальным сопротивлением 8 Ом и номинальной мощностью 90 Вт от Acoustic Kingdom.

    К сожалению, схемотехника усилителей гармонических сигналов из состава С6-8 предусматривает использование в цепях ООС оксидных конденсаторов большой емкости. Это приводит к влиянию низкочастотного шума этих конденсаторов на разрешающую способность устройства на низких частотах, в результате чего его НЧ разрешение ухудшается.При измерении сигнала Kr с частотой 25 Гц от GZ-118 непосредственно C6-8 показания прибора колеблются около значения 0,02%. Обойти это ограничение с помощью режекторного фильтра генератора ГЗ-118 в случае измерения КПД компенсатора невозможно, поскольку ряд дискретных значений частот настройки 2Т-фильтра ограничен на низких значениях. частоты на 20,60, 120, 200 Гц и не позволяют измерять Kr на интересующих нас частотах.Поэтому неохотно уровень 0,02% был принят за нулевой, эталонный.

    При частоте 20 Гц при напряжении на выводах переменного тока 3 В амп., Что соответствует выходной мощности 0,56 Вт при нагрузке 8 Ом, Кр составила 0,02% с включенным компенсатором и 0,06% после него. был выключен. При напряжении 10 В ампер, что соответствует выходной мощности 6,25 Вт, значение Kr составляет 0,02% и 0,08% соответственно, при напряжении 20 В ампер и мощности 25 Вт 0,016% и 0,11%. , а при напряжении 30 В в усилителе и мощности 56 Вт - 0.02% и 0,13%.

    Зная легковесное отношение производителей импортной техники к значениям надписей относительно мощности, а также памятуя о чудесной, после принятия западных стандартов, переделке акустической системы 35AC-1 с низкочастотным динамиком. мощность 30 Вт на С-90, длительная мощность более 56 Вт на переменный ток не подавалась.

    На частоте 25 Гц при мощности 25 Вт Kr составляло 0,02% и 0,12% при включенном / выключенном блоке компенсации, а при мощности 56 Вт - 0,0.02% и 0,15%.

    При этом проверялась необходимость и эффективность перекрытия выходного ФНЧ общей защиты окружающей среды. На частоте 25 Гц мощностью 56 Вт и последовательно включенных в один из проводов кабеля переменного тока выходного ФНЧ РЛ-RC, аналогичного установленному в сверхлинейном УМЗЧ, Кр с включенным компенсатором выкл достигает 0,18%. На частоте 30 Гц при мощности 56 Вт, Кр 0,02% и 0,06% с блоком компенсации вкл / выкл.На частоте 35 Гц при мощности 56 Вт, Кр 0,02% и 0,04% с блоком компенсации вкл / выкл. На частотах 40 и 90 Гц при мощности 56 Вт Кр 0,02% и 0,04% при включенном / выключенном блоке компенсации, а на частоте 60 Гц 0,02% и 0,06%.

    Выводы очевидны. Наблюдается наличие нелинейных искажений сигнала на выводах динамика. Ухудшение линейности сигнала на выводах переменного тока четко фиксируется при его включении через нескомпенсированное, не покрываемое сопротивлением ООС фильтра нижних частот, содержащего 70 см относительно тонкого провода.Зависимость уровня искажений от мощности, подаваемой на переменный ток, позволяет предположить, что он зависит от соотношения мощности сигнала и номинальной мощности низкочастотных динамиков. Наиболее ярко искажения проявляются на частотах, близких к резонансным. Противо-ЭДС, генерируемая динамиками в ответ на звуковой сигнал, шунтируется суммой выходного сопротивления УМЗЧ и сопротивления проводов кабеля переменного тока, поэтому уровень искажений на выводах переменного тока напрямую зависит от сопротивление этих проводов и выходное сопротивление усилителя.

    Диффузор низкочастотного динамика с плохим демпфированием сам по себе излучает звуки, и, кроме того, этот громкоговоритель генерирует широкий хвост нелинейных и интермодуляционных искажений, которые воспроизводит громкоговоритель среднего диапазона. Это объясняет ухудшение звука на средних частотах.

    Несмотря на предположение о нулевом уровне Kr 0,02%, взятом в результате неидеального IDN, влияние компенсатора сопротивления кабеля на искажение сигнала на клеммах переменного тока четко и недвусмысленно отмечено.Можно констатировать, что выводы, сделанные после прослушивания работы блока компенсации на музыкальном сигнале, и результаты инструментальных измерений полностью согласуются.

    Улучшение, которое отчетливо слышно при включении отслаивания кабеля, можно объяснить тем, что с исчезновением искажений на выводах переменного тока среднечастотный динамик перестает воспроизводить всю эту грязь. По-видимому, поэтому из-за уменьшения или устранения воспроизведения искажений среднечастотным громкоговорителем двухкабельная схема переключения громкоговорителей, так называемый бивиринг, когда линии НЧ и СЧ-ВЧ соединены разными кабелями, имеет преимущество в звуке по сравнению с однокабельной схемой.Однако, поскольку искаженный сигнал на выводах низкочастотной секции АС никуда не пропадает в двухкабельной схеме, эта схема проигрывает варианту с компенсатором коэффициентом демпфирования свободных колебаний диффузора низкочастотного динамика.

    Физику не обманешь, и для приличного звучания недостаточно получить блестящие индикаторы на выходе усилителя при активной нагрузке, но также нужно не терять линейность после подачи сигнала на клеммы динамиков.В составе хорошего усилителя совершенно необходим компенсатор, сделанный по той или иной схеме.

    Интегратор

    Также были протестированы работоспособность и возможности снижения погрешности интегратора на DA3. В УМЗЧ ББ с ОУ ТЛ071 постоянное выходное давление находится в пределах 6 ... 9 мВ и снизить это напряжение включением дополнительного резистора в неинвертирующую входную цепь не удалось.

    Влияние низкочастотного шума, характерного для ОУ с входом ПТ, из-за покрытия глубокого ООС частотно-зависимой схемой R16R13C5C6 проявляется в виде нестабильности выходного напряжения в несколько милливольт, или -60 дБ относительно выходного напряжения при номинальной выходной мощности, на частотах ниже 1 Гц не воспроизводимые динамики.

    В Интернете упоминалось о низком сопротивлении защитных диодов VD1 ... VD4, что якобы вносит погрешность в работу интегратора из-за образования делителя (R16 + R13) / R VD2 | VD4 . . Для проверки обратного сопротивления защитных диодов используется схема рис. 6. Здесь ОУ DA1, включенный по схеме инвертирующего усилителя, перекрывается ООС через R2, его выходное напряжение пропорционально току в цепи тестируемого диода VD2 и защитного резистора R2 с коэффициентом 1 мВ / нА, а сопротивление цепи R2VD2 с коэффициентом 1 мВ / 15 ГОм.Чтобы исключить влияние аддитивных ошибок операционного усилителя - напряжения смещения и входного тока на результаты измерения тока утечки диода, необходимо только рассчитать разницу между собственным напряжением на выходе операционного усилителя, измеренным без включения диода. проверено, и напряжение на выходе операционного усилителя после его установки. На практике разница выходных напряжений ОУ в несколько милливольт дает обратное сопротивление диода порядка десяти-пятнадцати гигаомов при обратном напряжении 15 В.Очевидно, что ток утечки не будет увеличиваться при уменьшении напряжения на диоде до нескольких милливольт, что характерно для разности напряжений интегратора и ОУ компенсатора.

    А вот характеристика фотоэффекта диодов, помещенных в стеклянный корпус, действительно приводит к значительному изменению выходного напряжения УМЗЧ. При освещении лампой накаливания 60 Вт с расстояния 20 см постоянное напряжение на выходе УМЗЧ увеличивалось до 20... 30 мВ. Хотя маловероятно, что подобный уровень освещенности можно будет наблюдать внутри корпуса усилителя, капля краски, нанесенная на эти диоды, нивелирует зависимость режимов УМЗЧ от освещенности. По результатам моделирования снижение АЧХ УМЗЧ не наблюдается даже на частоте 1 миллигерц. А вот постоянную времени R16R13C5C6 уменьшать не стоит. Фазы переменного напряжения на выходах интегратора и компенсатора противоположны, и при уменьшении емкости конденсаторов или сопротивления резисторов интегратора увеличение его выходного напряжения может ухудшить компенсацию сопротивления акустические кабели.

    Сравнение усилителей звука. Звучание собранного усилителя сравнивали со звучанием нескольких зарубежных усилителей промышленного производства. Источником послужил CD-проигрыватель Cambridge Audio, для качания и регулировки уровня звука оконечного УМЗЧ использовался предусилитель Радиотехники УП-001, Sugden A21a и NAD C352 использовали штатные регулировочные тела.

    Первым проверил легендарный, эпатажный и чертовски дорогой английский УМЗЧ «Sugden A21a», работающий в классе А с выходной мощностью 25 Вт.Что примечательно, в сопроводительной документации для США англичане посчитали хорошим не указывать уровень нелинейных искажений. Дескать, дело не в искажении, а в духовности. «Sugden A21a>» уступил УМЗЧ BB-2010 с сопоставимой мощностью как по уровню, так и по четкости, уверенности и благородному звучанию на низких частотах. Это неудивительно, учитывая особенности его схемотехники: всего лишь двухкаскадный квазисимметричный выходной повторитель на транзисторах такой же структуры, собранный по схемотехнике 70-х годов прошлого века с относительно высоким выходным сопротивлением и выходным подключен к выходу, который дополнительно увеличивает общее выходное сопротивление электролитического конденсатора - это последнее. Само решение ухудшает звучание любых усилителей на низких и средних частотах.На средних и высоких частотах УМЗЧ ББ показал более высокую детализацию, прозрачность и отличную проработку сцены, когда певцы, инструменты могли четко локализоваться по звуку. Кстати, кстати о соотношении объективных данных измерений и субъективных впечатлений от звука: в одной из журнальных статей конкурентов Sugden его Kr определяли на уровне 0,03% на частоте 10 кГц.

    Далее был также английский усилитель NAD C352. Общее впечатление осталось прежним: ярко выраженный «ковшовый» звук англичанина на басу не оставлял ему никаких шансов, а работа УМЗЧ ББ была признана безупречной.В отличие от NADa, звучание которой ассоциировалось с густым кустарником, шерстью, хлопком, звучание BB-2010 на средних и высоких частотах позволяло четко различать голоса исполнителей в общем хоре и инструменты в оркестре. В работе NAD C352 отчетливо проявился эффект лучшей слышимости более громкого исполнителя, более громкого инструмента. Как выразился сам владелец усилителя, в звуке УМЗЧ ББ вокалисты не «кричали» друг на друга, и скрипка билась не силой звука с гитарой или трубой, а мирно всеми инструментами и гармонично «дружили» в общем звуковом образе мелодии.На высоких частотах УМЗЧ ВВ-2010, образно мыслящие аудиофилы, звучит так, как будто «тонкой-тонкой кисточкой рисует звук». Эти эффекты можно объяснить различием интермодуляционных искажений усилителей.

    Звучание УМЗЧ Rotel RB 981 было похоже на звучание NAD C352 за исключением лучшей работы на низких частотах, тем не менее УМЗЧ ВВ-2010 по четкости управления переменным током на низких частотах, а также прозрачности, деликатность звука на средних и высоких частотах осталась вне конкуренции.

    Самым интересным с точки зрения понимания мышления аудиофила было общее мнение, что, несмотря на превосходство над этими тремя УМЗЧ, они вносят «теплоту» в звук, что делает его более приятным, а УМЗЧ ББ работает плавно, «он нейтрально относится к звуку ».

    Japanese Dual CV1460 пропал в звуке сразу после включения самым очевидным для всех способом, и не стал тратить время на его детальное прослушивание. Его значение Kr было в диапазоне 0.04 ... 0,07% на малой мощности.

    Основные впечатления от сравнения усилителей в базовом плане были полностью идентичны: УМЗЧ ББ опережает их по звучанию безоговорочно и однозначно. Поэтому дальнейшие испытания были сочтены ненужными. В итоге победила дружба, все получили то, что хотели: за теплое, искреннее звучание - Sugden, NAD и Rotel, и услышать то, что записал на диск режиссер - УМЗЧ ВВ-2010.

    Лично мне УМЗЧ с высокой верностью понравился, легкий, чистый, безупречный, благородный звук, он игриво воспроизводит отрывки любой сложности.Как выразился мой знакомый, аудиофил с большим стажем, он отрабатывает звуки ударных установок на низких частотах без опций, как пресса, на средних он звучит так, как будто его нет, а на высоких он как бы рисует звук с тонкая кисть. Для меня ненатяжной звук УМЗЧ ББ ассоциируется с простотой каскадной работы.

    Литература

    1. Сухов И. УМЗЧ высокой верности. Радио, 1989, № 6, стр. 55-57; № 7. С. 57-61.

    2. Ридико Л. УМЗЧ ББ на современной элементной базе с микроконтроллерной системой управления.«Радио хобби», 2001, № 5, с. 52-57; № 6, с. 50-54; 2002, № 2, стр. 53-56.

    3. Агеев С. Сверхлинейный УМЗЧ с глубокой охраной окружающей среды «Радио», 1999, № 10 ... 12; Радио, 2000, № 1; 2; 4 ... 6; 9 ... 11.

    4. Зуев. Л. УМЗЧ с параллельной охраной окружающей среды. Радио, 2005, № 2, с. 14.

    5. Жуковский В. Зачем нужна производительность УМЗЧ (или «УМЗЧ ВВ-2008»)? «Радио-хобби», 2008, №1, с. 55-59; №2, с. 49-55.

    Еще немного о «волшебных» свойствах TLZ для музыкантов и аудиофилов / Sudo Null IT News

    Одним из самых популярных материалов нашего блога на GT стал пост «Сеанс магии теплых ламп с раскрытием».Он коснулся общепринятых стереотипов при оценке УМЗЧ с полупроводниковой и ламповой схемой. Вдобавок бурным и живым было обсуждение поста об усилении гитарных ламп и цифровой эмуляции ламповых эффектов.

    Некоторые мои оппоненты в холиварах на эти темы говорили, что я, мол, мало знаю о TLZ, и все его прелести вовсе не в гармониках, а в трансформаторах, операционных усилителях и т. Д. Оппоненты непрозрачно намекнули, что нет детального исследования спектрального состава искажения для ламповых и транзисторных усилителей.

    В тех материалах я писал, что еще рано ставить точку в вопросе лампового звука, теперь, думаю, пора. Совсем недавно я наткнулся на относительно свежее исследование физика Дэвида Кипортца, которое окончательно закрывает вопрос о природе и влиянии так называемого TLZ (по крайней мере, в вопросе усиления гитары).

    Психоакустика восприятия искажений


    Как мы уже писали, в исследованиях Флетчера, Войшвилло и Алдошина была выявлена ​​разница между субъективным восприятием разных гармоник.В частности, исследования показали, что гармоники более высокого порядка воспринимаются как ярко выраженные неприятные искажения, а низкого - как более гармоничные или хотя бы менее заметные.

    В исследованиях также было отмечено, что нечетные гармоники (3-я, 5-я, 7-я, 15-я и т. Д.) Создают диссонирующие тона и поэтому воспринимаются как несвязные или дисгармоничные. Тона, генерируемые четными гармониками, наоборот, гармонично сочетаются с основным звуком.
    Эти исследования основаны на большинстве утверждений о том, что звук теплых (в буквальном смысле) ламповых усилителей приятен для человеческого уха.Полупроводник уступает им по гармоническим искажениям. Именно гармоничность ламп успешно используется музыкантами и иногда ценится аудиофилами.

    Более того, было доказано, что т.н. «Честность» (достоверность воспроизведения) у современных «каменных» усилителей выше, т.к. уровень искажений в них намного ниже. В 70-е годы ламповая технология имела преимущества, поскольку коэффициент гармоник для транзисторных и ламповых систем был примерно равен.Сегодня ситуация существенно иная, поскольку большинство ламповых продуктов в десятки, а иногда и в сотни раз более искажены звуком по сравнению с аналогичными по цене полупроводниковыми UHF.

    David Cypriots Point


    Дэвид Кипорцс, работая в американском колледже Миллса, ничего нового не придумал. Но именно этого человека запомнят как физика, подготовившего лампу «магию» и доказавшего физическую природу психоакустических эффектов.

    В любом случае просто опишите появление гармонических искажений при усилении звука.Транзисторы (микросхемы) или электронные лампы могут увеличивать электрическую мощность. В случае звука процесс усиления мощности связан с появлением дополнительных сигналов на других частотах - т.е. гармоническими искажениями. Например, при усилении сигнала 300 Гц появляются сигналы 600, 900, 1200 Гц соответственно вторая, третья и четвертая гармоники.

    Давид Кипорцц испытал гитарные усилители, так как его интересовала любовь гитаристов. С так называемой лампой-аудиофилом он не работал и, судя по его статье, толком об этом не знает.

    Ученый исследовал и сравнил гармонические искажения в усилителях Fender Pro Jr и Bugera BC15. Первый полностью ламповый (предусилитель и наконечник реализованы на триодах), второй - гибридный (ламповый предусилитель и наконечник транзистора).
    Ученый идентифицировал ряд закономерностей, связанных с этими усилителями.

    Например, Fender Pro Jr в режиме работы без перегрузки характеризовался низким Kg, значительным преобладанием четных гармоник, низшие гармоники были выражены 2-й, 4-й.Режим перегрузки привел к усилению 5-й гармоники по сравнению с 6-й и ослаблению четных гармоник при некотором усилении нечетных. Bugera BC15 в обоих режимах показал выраженность нечетных гармоник, в основном 3-й и 5-й.

    Вкратце выводы экспериментатора можно охарактеризовать как то, что реализация усиления на транзисторах способствует появлению большего количества дисгармоничных нечетных гармоник в результирующем сигнале.

    При этом не наблюдается появления гармоник высокого порядка, на которые ссылались авторы аналогичных публикаций в 70-х годах. Напротив, как в ламповых, так и в транзисторных усилителях порядок гармоник ограничен до 6-й.

    В своем исследовании физик дает психоакустическое обоснование гармоничности четных и безразличия нечетных гармоник, а также называет причины, по которым гитаристы ценят гитарное усиление.

    Итак, усиливающий сигнал электрогитар уже богат гармоническим составом.Перегруженный тракт лампы может добавить дополнительные гармоники к каждой из исходных гармоник к исходным гармоникам этого сигнала. В этом случае наиболее выраженный из них будет ровным, что гарантирует необходимый эстетический музыкальный эффект.

    Сухой остаток


    Данные, отраженные в исследовании Kiports, позволяют предположить, что известные эффекты лампового звука имеют исключительно гармоническую природу. Исследование также предполагает, что ламповая технология в настоящее время наиболее применима в качестве украшения гитары, а также для создания эстетически ценных музыкальных эффектов.

    В то же время классическая «лампа» сегодня может быть эффективно заменена цифровой эмуляцией (поскольку в настоящее время нет проблем с созданием гармонических искажений при цифровой обработке сигналов). Отмечу, что последние пока не нашли широкого концертно-репетиционного применения из-за необычной эксплуатации (многим легче купить лампу), но все чаще используются в студийной работе.

    В HI-FI и Hi End лампы постепенно гаснут из-за сложности схемотехники для достижения высокой точности воспроизведения, а также возможности точной и недорогой цифровой имитации т.н.ламповый звук.

    В этих сегментах ламповое усиление остается актуальным для создания уникальных и неоправданно дорогих аутентичных схемотехнических шедевров, рассчитанных на узкий круг ценителей. Кроме того, лампы эффективны в специализированных усилителях наушников, особенно в электростатическом.

    Джинсы
    В нашем каталоге большой выбор гитарных усилителей, а также ламповые УМЗЧ для воспроизведения музыки.

    Ода об истинной мощности или громких и тихих Ваттах / Sudo Null IT News

    Каждый, кто хоть раз сталкивался с выбором звукового оборудования, задавался вопросом о мощности, а точнее, о громкости, например, акустической системы или ресивера .Я предполагаю, что многие слышали от «неравнодушных» продавцов или замечали информацию о 30, 50 или, например, 100 ваттах в рекламных материалах. Когда такое случается со мной слышать (видеть), я много думаю о том, что это за сила. Системы из Поднебесной, например, якобы «выдают» запредельные тысячи ватт, при этом они звучат тише, чем десяти ваттные тракты других производителей.

    Из-за ориентации на значения мощности усилительного оборудования и акустических систем возникает большая путаница, которая мешает покупателям покупать, а продавцам продавать звуковое оборудование.Под катом я расскажу о существующих стандартах мощности, а также о том, какие маркетинговые уловки помогают некоторым производителям заявлять о «высокой» формальной мощности с довольно скромными реальными показателями.

    От чего зависит громкость?


    На всякий случай еще раз напишу о том, что такое громкость и какие именно факторы определяют ее для конкретного пути. Конечно, сегодня для большинства людей правда в том, что высокая мощность не всегда означает большой объем - это секрет полишинеля, но вы никогда не узнаете...

    Итак, громкость звука:

    «Субъективная характеристика, она определяется интенсивностью звука
    , которая пропорциональна квадрату амплитуды (A) звукового давления (SPL), и чувствительность органа слуха
    в зависимости от частоты звука.

    Таким образом, мощность - не единственный фактор, влияющий на конечное звуковое давление (SPL). Громкость тракта определяет сочетание чувствительности акустики с мощностью усилителя.Чем ниже чувствительность АС, тем мощнее потребуется УМЗЧ, чтобы его «встряхнуть».

    В то же время увеличение звукового давления на 3 дБ требует удвоения мощности. Например, акустическая система с чувствительностью 90 дБ создает SPL = 90 дБ при подаче питания на переменный ток мощностью 1 Вт (расстояние 1 м). Для увеличения SPL до 93 дБ необходимо увеличить мощность до 2 Вт, до 96 дБ - до 4 Вт, до 99 дБ - до 8 Вт и т. Д.

    «Советский» и «китайский» Вт


    Но все же вернемся к стандартам власти, как к главному инструменту маркетинговых манипуляций.«Советские» и «китайские» ватты - это «популярное» деление эталонов мощности, появившееся 20-25 лет назад. Тогда самой доступной и популярной техникой на рынке была новая из Поднебесной или старая из СССР. Остальное либо не поставлялось в РФ (из-за засилья китайских центров), либо стоило неприлично дорого для 80-90% населения РФ.

    «советских» ватт считались честными, а китайские, соответственно, не очень.Хотя с советским тоже все не так просто. Мощностные характеристики усилителя в СССР определялись ГОСТ 23262-88, который предписывал производителю указывать номинальную мощность в паспорте устройства.

    Номинальная мощность определяется при среднем положении регулятора громкости усилителя, при котором остальные параметры устройства соответствуют указанным в техническом описании.

    Другими словами, ГОСТ оставил производителю право указывать мощность, которая соответствует наименьшему значению коэффициента нелинейных искажений.Показатели, как правило, приводились в соответствие с требованиями стандарта по классу сложности устройства. Мощность указывалась как в усилителях, так и в динамиках (указывалось усиление, номинальная мощность которого рассчитывалась для акустики).

    При этом, по данным техпоиск.ру, иногда это приводило к проблемам. Например, не учитывались искажения «ступенчатого» типа, возникающие на низких уровнях громкости в усилителях класса AB. Уровень искажений может уменьшаться с увеличением выходной мощности сигнала до номинальной.При этом на средних и низких уровнях громкости сигнал был значительно искажен.

    Также в отечественной технике можно встретить такой параметр, как мощность синусоидальной формы (максимальная мощность синусоидальной формы) - это мощность, при которой УМЗЧ или акустика могут работать 2 часа с музыкальным сигналом без физических повреждений. Такая мощность не ограничивается искажениями, ее пределы определяются только термическими и механическими повреждениями. Синусоидальная мощность обычно в 2-3 раза больше номинальной.

    Типичный пример спекуляции на синусоидальной мощности - легендарный S-90. Их номинальная мощность составляла 35 Вт (кстати, первый вариант акустики назывался 35АС-01), а синусоидальная, уклончиво названная в паспортной документации, - 90 Вт. Номинальная тоже была указана, но вторая по счету, что можно считать практически безобидным по сегодняшним меркам маркетинговым манипулированием.


    По сравнению с китайцами 90-х и начала нулевых случай «Радиотехники» с С-90 кажется совершенно невинным.Я до сих пор помню, как унылые подвалные переписчики отпрыска Мацуситы с согласным именем Панансоника (написание декодеров сохранилось) оставили на своей поделке «гордую» и заметную надпись: 5000 Вт.

    В данном случае речь идет о PMPO (Peak Music Power Output), то есть максимальной мощности, которую динамик может выдержать в принципе, и усилитель может выдавать без тепловых и механических проблем. Тест проводится в течение одной-двух секунд при сигнале 200 Гц.


    Такие значения обычно в 20-30 раз превышают номинал и их принято называть китайскими.В последние годы, к чести китайских производителей, они отказались от использования PMPO и начали использовать RMS.

    Среди отечественных паспортных характеристик также можно найти максимальную кратковременную мощность (аналог PMPO), паспортную мощность шума (аналог синусоидальной, но вместо музыкального сигнала в тесте используется розовый шум).

    DIN, RMS, AES, IEC и другие сокращения


    Сегодня злополучный ПМПО указывается крайне редко и, как правило, как дополнительный параметр, не несущий маркетинговой нагрузки.Номинальная и синусоидальная мощности по Гостовскому уложиться тоже довольно сложно. Но от этого легче не становится. На многочисленных УМЗЧ и АС современного производства нет единого стандарта мощности. Частые и откровенные маркетинговые манипуляции.

    Начать, пожалуй, со стандарта DIN 45500 (известного впервые, стандартизирующего концепцию HI-FI), в котором мощность DIN измеряется путем подачи сигнала 1 кГц на вход устройства в течение 10 минут. Мощность измеряется при достижении 1% THD. Стандарт практически идентичен EIAJ, принятому Японской ассоциацией электронной промышленности.
    (Японская ассоциация электронной промышленности).

    Стандарт также предусматривает другой тип измерения мощности - DIN Music Power, который описывает мощность, близкую к определению мощности синусоидального и пассивного шума, т.е.значение музыкального сигнала при непрерывной нагрузке без риска повреждения. Типичная музыкальная мощность DIN немного выше, чем DIN.

    Стандарты этого стандарта соотносятся с концепцией IEC Power согласно IEC 268-5 (стандарт Международного электротехнического комитета, второе издание 1989-07), который определяет продолжительность нагрузки - более 100 часов.

    RMS (номинальная максимальная синусоидальная) - ограничение синусоидальной мощности, то есть такое, при котором устройство воспроизведения звука может работать в течение одного часа с реальным музыкальным сигналом без повреждений. Как правило, он на 120-250% выше ГОСТовского номинала и на 20-25% больше DIN Music Power.

    RES максимально приближен к стандарту AES2-1984 (Audio Engineering Society). Разница между AES Power и RMS только во времени, необходимом для работы устройства - по стандарту AES это занимает 2 часа.

    Также т. Н. мощность программы (Program Power или PP), которая в принципе может быть любой, т. к. не стандартизирована. Принято считать, что мощность программы в 2 раза больше RMS, но это не обязательно. PPP дает не менее расплывчатые понятия мощности, т.е. Peak Program Power (Пиковая мощность программы), которая в 2 раза больше, чем PP.

    Типичным примером разницы в индикации мощности могут служить такие известные и уважаемые колонки, как Dynaudio и DALI. Первые обозначают «Паспортная мощность, IEC», то есть, по сути, DIN, вторые обычно ограничиваются понятием «рекомендованная мощность» и указывают диапазон мощностей.

    CID манипуляции


    Существует другой стандарт IHF от DIN Power и EIAJ, разработанный Национальным институтом стандартов США и Институтом высокой точности, в котором мощность измеряется при нелинейных искажениях 0,1%.

    Точно так же любой производитель может ввести свой собственный стандарт для расчета мощности, который позволит ему писать перед словом Power любые числа, которые он считает выгодными. В таких расчетах можно довести значения КНИ до любого максимума, например до 15-20%, что повлечет за собой увеличение формальной «мощности».Более того, таким образом могут измениться среднеквадратичные значения.

    Хитрый ресивер


    Следующий неоднозначный момент касается расчета мощности многоканального приемника. Так что при тестировании происходит «выгодное» для искажения реальности разделение властей. Результаты измерений сильно порадуют глаз, но не уши соседей. Это связано с методом измерения одного загруженного из шести, восьми или десяти каналов, который формально дает предполагаемый выигрыш по мощности.

    Чтобы не ошибиться, оценивая реальную мощность прибора, следует поискать приписку «все каналы привод» в столбце, где указана мощность, если нет, то измерения, вероятно, проводились при включенной нагрузке. один канал.И я почти убежден, что без такой надписи заявленные силовые характеристики не соответствуют действительности. Номинальная (по ГОСТу) мощность, которая (с учетом использования усилителя класса D) составит не более 80% потребляемой мощности, а с усилителями других классов - еще меньше.

    Сухой остаток


    Чтобы обобщить и продемонстрировать существенность разницы в мощности, предлагаю небольшое сравнение на примере того же С-90. В этом случае я приведу только приблизительные расчетные значения (фактические измерения могут отличаться), но это позволит вам понять, насколько различаются стандарты, с которыми вы можете столкнуться сегодня.Итак, Radio S-90:
    • IHF: -.
    • Номинальная мощность: 35 Вт.
    • DIN Мощность: 50 Вт.
    • DIN Music Мощность: 90 Вт.
    • Максимальная синусоидальная мощность: 90 Вт.
    • IEC Мощность: 90 Вт.
    • AES Мощность: 110 Вт.
    • RMS (максимальная номинальная синусоидальная): 110 Вт.
    • PP (Программная мощность): 220 Вт.
    • PPP (пиковая мощность программы): 440 Вт.
    • PMPO (пиковая выходная мощность музыки): 1050 Вт.

    Таким образом, мы получили 7 разных значений в 11 разных стандартах.

    Из вышеизложенного можно сделать выводы:

    • такие показатели, как номинальная мощность, IHF, DIN Power, EIAJ, (как они считают SOI) являются наиболее показательными и учитывают верность воспроизведения;
    • менее информативными, но отражающими реальность являются измерения RMS, (AES Power), DIN Music Power, IEC Power;
    • не предоставляют достаточно информации о мощности для PMPO, PP и PPP;
    • при оценке ресивера следует обратить внимание на наличие надписи «все каналы привод»;
    • Номинальная мощность приемника с усилителем класса D не может превышать 80-90% потребляемой мощности.

    Также могу порекомендовать для оптимального усиления и в то же время безопасной работы пары усилитель + колонки для студийного и домашнего использования выбрать номинальную (или IHF) мощность усилителя, вдвое превышающую мощность акустики по стандарту AES.

    Для концертного оборудования, использующего живой голос и динамические инструменты, существует еще одно правило - номинальная мощность усиления равна мощности акустики согласно AES.

    Джинсы
    В нашем каталоге представлен широкий ассортимент усилителей, ресиверов и другого звуковоспроизводящего оборудования.У нас вы можете приобрести высококачественные динамики.

    Umzch Bragin en detalles importados. Amplificador de Potencia Bragan estacionario. Características técnicas Principalales.

    El esquema de este ampificador junto con el сектор (Asamblea) que encontré en la revista de Radio 1987. Автор усилителя де Брагин. . Más tarde, modernizó el esquema agregando una Potencia de Salida de 20 vatios, mientras que el coeficiente armónico declinó un pedido. Verdadero añadido más components de radio.

    Me detuve en la primera versión del ampificador. ¡Quería recolectar un esquema de pozo, así que hace ocho anños! El ampificador Bragin no es el único dispositivo electrónico de radio que tenía que recoger. Sin embargo, es la dupliciencia de los components necesarios para que el concunto UHC frene todo el processso. Y, por supuesto, en el transcurso del tiempo me pasaron, o más bien, con el tiempo, fue posible reemplazar nuestros components domésticos: grandes, menos volumétricos. Naturalmente, Эль-таманьо-де-Тодо-дель-Дисеньо-дель-Амплификадор-де-Брагин disminuyó todo el tiempo.

    Las dificultades comenzaron cuando todas las partes se soldaron, pero el ampificador no funcionó correctiveamente, y específicamente, fue necesario elegir el coeficiente de ganancia por parámetros KT816G (B) con KT817G (B) lastra K8188, y la salida . Ni siquiera podía pensar que estos datos h31 diffieren tanto de los escritos en tablas de referencia. Es decir, entiendo que los transistores son nuestros sellos domésticos, sin observar ningún estándar. Vienes a la tienda, donde se venden con su probador y se recogen.Y la mayoría de las veces, le digo, 200-400 la diferencia es notable, y esta diferencia fue suficiente para el trabajo inestable invalido ampificador bragando . Los transistores simplemente se sobrecalientan, ¡no es hora de que apenas funciona! Encuentro la Potencia y la Resistencia R6 cambiando la resistencia, logrando los indicadores de voltaje necesarios, como se indica en el circuito del ampificador. ¡Todo esta bien! Tan pronto como aplico a la entrada, la corriente de zapatos de depósito, los transistores son cálidos y, si continúan, todo termina con un desglose térmico.Cuando, sin embargo, después de que una bruma Repetida llegó a esta decisión, el проблема se resolvió. Ahora sé que es mejor recoger de inmediato, que sabía que estos h31E así.

    Literalmente medio año atrás final línea - quinta modernización del ampificador de Bragin. . El cuerpo de la hamada Duralumin, los grandes diodos poderosos reemplazados en puentes, que son mucho más pequeños. Los tanques fueron 10 000 мкФ x 50 напряжений, cuatro piezas. Compré el chino 20000 IGF X 63 en tamaño cinco veces menor.Стойки-трансформеры от лампы на 250 ступеней, до душа. El rebobinado secundario. Quería cambiar una vez al toroidal, por lo tanto, por 1000 rublos, y todavía tengo que rebobinar a la secundaria, ¡incluso si funciona así! E incluso para que los radiadores grandes no se pongan, aunque los transistores de fin de semana no son muy calientes, relativamente ligeramente, colocan enfriamiento forzado. 400 мм в корпусе с вентилятором на транзисторе и без необходимости в размере 150 мм в корпусе.Multa. Преамплификатор с громкостью и тембром на микросхеме TDA1524 и встроенной микросхеме. En el sonido agradable - la parte inferior, media y altas frecuencias Escucha, me gusta, solo un ballet. Los bombardeos que están a la venta no están cerca del tío Bragin. Нет сена bajos profundos suaves, y la Potencia de salida no es eso. Es suficiente para la casa, atornillando hasta la mitad, agregando al estado de ánimo de ese tono deseado. ¡Solo agradable para secar!

    Aquí, después de haber logrado el resultado que todavía quería, esto es, por supuesto, el poder de ganar vatios a 200.Después de revisar el concunto de esquemas de ampificadores en este sitio desde el artículo Umzch 125-200-500, la similitud ha notado. Los últimos transistores de fin de semana son bipolares o campo. Recopilación del circuito básico, agregando o reduciendo la cantidad, la Potencia de salida cambia con el cambio de Potencia correiente. Tuve una pregunta. Tal vez algo como esto para hacer en relación con el ampificador Bragin. ? Bueno, digamos, de 80 a 200 vatios para elevar el poder de sonido? ¿O es mejor no Molestarse, pero inmediatamente recolectar listo, recogiendo en poder? Sé amable, aconseje.

    Los lectores propuestos de los lectores El ampificador de Potencia zch (UMP) tiene un bajo coeficiente armónico con una solución de circuito relativamente simple, es capaz de soportar un cortocircuito a corto plazo de la carga y no Requiere la tascérmica de la ajuste. транзисторы.

    Mantenimiento especificaciones

    Номинальная мощность при мощности 4 Ом: 60 Вт

    Potencia máxima en la carga de 4 ohmios de resistencia: 80 Вт

    Номинальный диапазон частот: 20 - 20000 Гц

    El coeficiente armónico en la Potencia de salida nominal en el rango de frecuencia nominal: 0.03%

    Номинальное напряжение: 0,775 В

    Resistencia a la salida en el rango de frecuencia номинально: нет 0,08 Ом

    La tasa de aumento de la tensión de salida (sin конденсатор C2): 40 В / мкс

    Конструкция усилителя, изображающего переднюю фигуру. Главное событие на уровне напряжения на каскаде и на OU-де-альта-велосидад.Дар 1. Каскад-де-ла-авангардия с энзамбла-ан-лос-транзистор.Vt 1- vt. 4. Репетидор-дель-эмиссор салида реализуется на транзисторах.Vt 5, vt 6, operando en modo V.

    Al desarrollar un ampificador, se prestó especial atención a la vanguardia. Для уменьшения линейных искажений выберите режим AB con una corriente de reposo relativamente grande (приблизительно 20 мА). La installilidad de la temperatura se logra mediante la inclusión en las cadenas colectorales de los transistores.Vt 3, vt 4 resistencias de resistencia relativamente mayor.R 19, r 20. Sin embargo, debido a la falta de 100% OOS en la cascada de Forerun, cuando cambia modo de temperatura Puede haber fluaciones en la corriente de reservorio dentro de los 15... 25 мА, который можно принимать без нарушения правил работы усилителя на конъюнктуре. Возможна компенсация базового напряжения: emisor de transistoresVt 1, vt 2 Cuando la temperatura cambia en sus circuitos básicos including los diodos.VD 3- VD. 5. Cada hombro de la cascada de la vanguardia está cubierta por una cadena telefónica de una profundidad de al menos 20 дБ. El voltaje OOS - это исключение из лас cargas de colector de transistores.Vt 3, vt 4 y por separadoresR 11 R 14 y R 12 R 15 se alimenta a las cadenas emisor de transistores.Vt 1, vt 2. Коррекция частоты и установка акустической системы с контурами EOS, такими как пропорции C10, конденсаторы C11. ResistoresR 13, R 16 и R 19, R 20 Limite las corrientes de corriente máxima del terminal y las cascadas de terminación del ampificador con un cierre de carga corta. Con cualquier sobrecarga, la corriente máxima de transistor.Vt 5, vt 6 no supera los 3.5 ... 4 a, y en este caso no sobrecalentan, ya que tienen tiempo para quemar fusiblesFu 1 y fu 2 y apague el ampificador de Potencia.

    ДИОД VD. 6, включая Entre la base de los transistores.Vt 5, vt 6, reduce la distorsión del "paso". El voltaje que cae en él (aproximadamente 0,75 V) уменьшает интервал напряжения en las transiciones del emisor de los transistores en los que están cerrados. Asegurando así su apertura con una ampitud de señal más pequeña y, al mismo tiempo, cierre confiable en su ausencia. En las señales pequeñas en la carga que fluye una cascada actual que fluye a través de una resistenciaR. 21. Фильтро-де-Frecuencia más bajo está conectado a la salida de la cascada del terminal.L 1, C 14 y r 23, чтобы уменьшить амплитуду рафага афиладас де ла сень (durabilidad de aproximadamente 1 мкс) в момент преобразования ступеней соли и устранения осцилляционных процессов на каскаде де солида. Заметное влияние на тасу кресьенте сеньаль де солида но тьен ун фильтро.

    Reducir el coeficiente armónico se alcanza introduciendo profundas (almenos 70 dB) de la OOS total, cuyo voltaje se elimina de la salida del ampificador y a través del divisor.C 3- C 5, R 3 и R 4 питаются от источника инверсии выхода 1. Конденсатор C5 используется для усилителя ACH с цепью EOS.

    Установление постоянной напряженности солей с постоянным напряжением ± 20 мВ соответствует среднему показателю 100% OOS и непрерывному усилению. Для уменьшения напряжения, выдерживаемого ± 1 мВ, и для мужчин, находящихся в состоянии равновесия в OUDar 1. Conectando a la salida correiente (зависит от напряжения тока) 24 или 25 сопротивлений 200... 820 ком.

    Предназначен для энтрада кадены усилителя R 1 C. 1 ограничен диапазоном 160 кГц. Максимально возможная линеализация UMP де ACH в полосе частот 10 ... 200 Гц обеспечивает соответствие емкости конденсатора C1, C3 и C4.

    El ampificador puede ser alimentado por fuentes de energía estables y no Estabilizadas, y su rendimiento se mantiene reduciendo las tensiones de suministro a ± 25 V (por supuesto, con una disminución apropiada en la Potencia de Salida).Cuando se utiliza una fuente de alimentación installizada, es necesario tener en cuenta la posibilidad de una ondulación grande (hasta 10 V) en la salida de ondulaciones grandes (hasta 10 V) con la frecuencia de la seña de la señal de la señal de la señal de la señal de la señal de la expansió en cerca del nominal.

    Амплификатор находится в таблице волокон диаметром 2 мм, подключенной к внешним кадрам MRN32-1. Transistores VT 3, VT 4 están equipados con disipadores de calor (рис.2), прослойка алюминиевого сплава на ходу с размером 1 мм и установкой на столе. Transistores de la cascada terminal.Vt 5, vt 6 se fijan fuera de la placa en los sumideros de calor con un area de coldrante de 400 cm2 cada una. En el ampificador usó resistencias MLT, конденсадоры K73-17 (C 1), km (C 2, C 8- C 11), K53-1 (C3, C4, C6, C7), CD (C5), MBM (C14) y K73-16B (C12, C13). BobinaL. 1 alado con un alambre PEV-2 0.8 en tres capas en la carcasa de la resistenciaR. 22 (MT-1) и содержит 40 просмотров.

    En lugar de lo indicado en el diagram, возможно использование OU K574UD1A, K574UD1B y transistores de los mismos tipos, pero con los índices de R, D (Vt 1, vt 2) y en (VT 3- VT 6).

    El ampificador recolectado de buenas partes casi no Requiere el establecimiento. Como se mencionó anteriormente, Transistor Rest CurrentVt 3, vt 4 Establecer cuando sea necesario por la selección de la resistencia.R. 6, y mínimo presión constante En la salida del ampificador - resistencia.R 24 или R 25.

    El coeficiente armónico se midió en la tira de 20 000 Hz con un método depensación. La primera emisión del voltaje de salida (con el конденсатор C2 está desconectado) без исключения 3%, lo que indica una buena install del ampificador.

    En la importación:

    El propuesto a la atención de los ampificadores de radio. El ampificador de VC tiene coeficientes muy bajos de distorsión de armóliciones e intermodulación, es relativamente simple, es capaz de soportar un cortocircuito a corto plazo en remoizga element, no térmica.de los transistores de cascada de salida Actual.

    Especificaciones básicas:
    Potencia máxima en la resistencia de carga 4th, W 80
    Potencia máxima en la carga con resistencia 8Ω, W 45
    UMPS de voltaje nominal de entrada, 0,8
    Resistencia de entrada COM 100 ... 120
    Nivel de ruido relativo DB no más -90
    Номинальный диапазон частот, Гц 20 ... 20 000
    Максимальный уровень мощности 80 Вт,%, a la frecuencia:
    1 кГц 0.002.
    20 кГц 0,004.
    Coeficiente de distorsión de la interrelación,% 0,0015
    Максимальная частота с уменьшением максимальной мощности на 1 дБ, кГц 50
    La tasa de aumento de la tensión de salida (sin конденсатор C2), V / ISS 40

    Самая концепция амплификатора на фиг. 1. Los cambios tocaron la cascada de salida. Если требуется, чтобы преобразователь VT1 был активным, он потерял транзистор VT2, подключив его к усилителю VT2. Облегчение траектории DA1 OU и разрешение постоянного напряжения транзистора-эмиссора VT3, VT4 и температуры.Además, el ampificador se complementa con una cascada en los transistores VT5, VT6, que, junto con los sensores de corriente, R33, R34 y las cascadas de salida en los transistores VT7-VT10, forman dos generadores de la corriente, lo que elimina el corte -Off de la corriente del emisor de los transistores de la cascada terminal y reduce la distorsión de cambio. Este último, como saben, afecta weakmente el espectro de armónicos.

    Además de estos cambios, se Introductionjo una OOS local más profunda en cada hombro de la cascada de salida debido a un aumento de la resistencia de las resistencias en los circuitos de emisores de transistores VT3, VT4, que hicieron que la cascada de salida sea más lineal.Dado que las resistencias R21 están conectadas a los sensores de corriente R33, R34, resulta ser una installización térmica suficientemente rígida de la corriente contina de los transistores de la cascada terminal от 20 до 90 ° C, для исправной работы в камбии на уровне 150 ... 180 мА). Сенсоры датчиков R33, R34, DC непрерывных сопротивлений и ограничителей корриентов и цепей базовых транзисторов VT9, VT10 проводят а-ля ограничение корриентес-де-собирателя недопустимые условия движения En la carga.

    La resistencia R14 establecida por la simetría del hombro de la etapa de salida. Нет hubo otros cambios en el ampificador.

    Искажает не линейные средние осциллографы C1-68, использующие генераторы сигналов GZ-118 ZC-118 (прибл. 0,002% кг) и не допускайте двойную точность, включающую в себя конъюнктуру генератора. Las mediciones se llevaron a cabo de acuerdo con el método descrito en el artículo Ю. Митрофанов "Экономический метод и усиление потенциала" (Ver Radio, 1986, No.5, стр. 40-43).

    El coeficiente de distorsión de la calidad del sonido y la elección de los parámetros de UMR Radio, 1987 , No. 12, pág. 40-43), используя instalación de medición que se muestra en la FIG. 2. El esquema total de medición se muestra allí.
    Higo. 2.

    Al probar el ampificador, se observó una señal de emisión de voltaje de salida de pulso.

    Sobre el ampificador de Potencia.

    Al probar, el autor usó una fuente de alimentación no уста- новка с конденсаторами фильтра с емкостью 10 000 мкФ (50B). No hubo una mejora notable en las características técnicas cuando la nutrición de una fuente creatilizada. Cuando se opera, está Permitido reducir la tensión de suministro de hasta +20 y -20 b, naturalmente, con la selección correiente de resistencias R12, R16 (la corriente a través de Stabilods VD1, VD2 debe estar dentro de las 10... 12 мА). La Potencia de salida máxima en estos voltajes de suministro se reducirá a aproximadamente 12 ... 13 W. Никаких рекомендаций по увеличению мощности суминистро-рапидос en exceso de los valores indicados en el artículo (+35 y -35 C), ya que esto conducirá a una reducciónignativa en la confiabilidad de la operación UMR.

    Los datos son la bobina L1.

    Бобина L1 (индукция - 0,3 мкГн) зачислена в канал сопротивления R35 (MLT-2) и содержит 12 выступов кабеля длиной 0,8 мм.

    Detalles de reemplazo.

    Для определения технических характеристик UMR, возможно, восстановите транзисторы CT3107A (VT1, VT6) и KT502B - KT502E; CT3102A (VT2, VT5) - en KT503V - KT503E; CT639D (VT7) y CT961A (VT8), соответственно, en KT626B, CT626B y CT646A, KT646B; CT819GM ​​(VT9) и KT818GM (VT10): соответственно, en KT819V, KT819G и KT818V, KT818G. Транзистор CT3102A (VT3) вставлен обратно в KT3102B, y KT3107A (VT4) и KT3107B. En lugar de k574ud1b, puede aplicar k574ud1a.Установка диодов KD105 (VD3, VD4) и установка диодов серий D220, D223, KD522 и т. Д.

    Cuando se reduce el voltaje de suministro, en lugar de los transistores con designaciones posicionales de VT1-VT6, puede aplicar CT315V - KT315D y CT361B - KT361D. En el caso de uso en la cascada terminal de transistores en los recintos de la plataforma (serie CT818, KT819) entre sus placas y disipadores de calor que Conducenal Calor, es necesario colocar las almohadillas de cobre con un diámetro de 30 y un grosor де 0.5 ... 0,8 мм, паста кондуктора де калора лубриада.

    Los transistores VT7 y VT8 deben instalarse en los disipadores de calor con una superficie de enfriamiento de al menos 40 cm2.

    Las partes del ampificador (con la excepción de VT9, los transistores VT10 y FU1, FU2 FUSES) является монтадосом в tarjeta de circuito impreso (ver .ris.3), hecha de papel estaclotSextolite de 1,5 mm de espesor. La Junta está disñada para la instalación de resistencias permanentes de MLT, Trimmed SP3-38A, Capacitores K53-1 (C3, C4, C6, C7), K50-6 (C13, C16), KD-1 (C5), K73- 11 (C12, C15) у КМ (Отрос).Емкость конденсаторов блоков с конденсаторами (también km), производные Stabilids VD1, VD2, - 0,1 мкФ. Las resistencias R33 и R34 - это сегменты аламбра из нихрома с диаметром 0,8 мм. Для подключения к транзисторам каскада на терминале и по питанию с использованием разъема MRN-32.
    Радио № 12 1990

    El esquema de este ampificador junto con el сектор (Asamblea) que encontré en el Radio Journal 1987. El autor del ampificador de Bragin.Más tarde, modernizó el esquema agregando una Potencia de Salida de 20 vatios, mientras que el coeficiente armónico declinó un pedido. Verdadero añadido más components de radio.

    Me detuve en la primera versión del ampificador. ¡Quería recolectar un esquema de pozo, así que hace ocho anños! - Lejos del único Dispositivo Electrónico de Radio Que tenía que ser ensamblado. Sin embargo, es la dupliciencia de los components necesarios para que el concunto UHC frene todo el processso. Y, por supuesto, en el transcurso del tiempo me pasaron, o más bien, con el tiempo, fue posible reemplazar nuestros components domésticos: grandes, menos volumétricos.Naturalmente, Эль-таманьо-де-Тодо-дель-Дисеньо-дель-Амплификадор-де-Брагин disminuyó todo el tiempo.

    Las dificultades comenzaron cuando todas las partes se soldaron, pero el ampificador no funcionó correctiveamente, y específicamente, fue necesario elegir el coeficiente de ganancia por parámetros KT816G (B) con KT817G (B) lastra K8188, y la salida . Ni siquiera podía pensar que estos datos h31 diffieren tanto de los escritos en tablas de referencia. Es decir, entiendo que los transistores son nuestros sellos domésticos, sin observar ningún estándar.Vienes a la tienda, donde se venden con su probador y se recogen. Y la mayoría de las veces, le digo, 200-400 la diferencia es notable, y esta diferencia fue suficiente para el trabajo inestable invalido del ampificador Bragin. Los transistores simplemente se sobrecalientan, ¡no es hora de que apenas funciona! Encuentro la Potencia y la Resistencia R6 cambiando la resistencia, logrando los indicadores de voltaje necesarios, como se indica en el circuito del ampificador. ¡Todo esta bien! Tan pronto como aplico a la entrada, la corriente de zapatos de depósito, los transistores son cálidos y, si continúan, todo termina con un desglose térmico.Cuando, sin embargo, después de que una bruma Repetida llegó a esta decisión, el проблема se resolvió. Ahora sé que es mejor recoger de inmediato, que sabía que estos h31E así.

    Literalmente, hace seis meses, la línea de meta es la quinta modernización del ampificador de Brangin. El cuerpo de la hamada Duralumin, los grandes diodos poderosos reemplazados en puentes, que son mucho más pequeños. Los tanques fueron 10 000 мкФ x 50 напряжений, cuatro piezas. Compré el chino 20000 IGF X 63 en tamaño cinco veces menor.El transformador es de un televisor de tubo de 250 vatios, dos dígitos. El rebobinado secundario. Quería cambiar una vez al toroidal, por lo tanto, por 1000 rublos, y todavía tengo que rebobinar a la secundaria, ¡incluso si funciona así! E incluso para que los radiadores grandes no se pongan, aunque los transistores de fin de semana no son muy calientes, relativamente ligeramente, colocan enfriamiento forzado. 400 мм в корпусе с вентилятором на транзисторе и без необходимости в размере 150 мм в корпусе.Multa. Он включает предварительный усилитель с контролем громкости и тембра на микросхеме TDA1524. El sonido es bueno: las frecuencias inferiores, medianas y altas están escuchando, me gusta, solo un ballet. Los bombardeos que están a la venta no están cerca del tío Bragin. Нет сена bajos profundos suaves, y la Potencia de salida no es eso. Es suficiente para la casa, atornillando hasta la mitad, agregando al estado de ánimo de ese tono deseado. ¡Solo agradable para secar!

    Aquí, después de haber logrado el resultado que todavía quería, esto es, por supuesto, el poder de ganar vatios a 200.Después de revisar el concunto de esquemas de ampificadores en este sitio desde el artículo Umzch 125-200-500, la similitud ha notado. Los últimos transistores de fin de semana son bipolares o campo. Recopilación del circuito básico, agregando o reduciendo la cantidad, la Potencia de salida cambia con el cambio de Potencia correiente. Tuve una pregunta. ¿Возможен ли алгоритм связи с усилителем Брагина? Bueno, digamos, de 80 a 200 vatios para elevar el poder de sonido? ¿O es mejor no Molestarse, pero inmediatamente recolectar listo, recogiendo en poder? Sé amable, aconseje.

    La mayoría de los alojamientos de audio son bastante category y no están listos para el compomiso al elegir el equipo, creyendo correctiveamente que el sonido percibido debe ser limpio, fuerte e impresionante. ¿Cómo lograr esto?

    Busque datos en su solicitud:

    Bragin ampificador en la importación

    Esquemas, libros de referencia, datos de datos:

    Список цен, цен:

    Discusiones, artículos, manuales:

    Espere la búsqueda de la búsqueda en todas las base.

    Al finalizar, aparecerá un enlace para accept a los materiales encontrados.

    Quizás el papel primary en la solución de este проблема jugará la elección del ampificador.
    Función
    Усилитель отвечает за calidad y el poder de la воспроизводство звука. Al mismo tiempo, al comprarlo vale la pena prestar atención a la siguiente notación, marcando la Introduction de altas tecnologías en la producción de equipos de audio:


    • De alta fidelidad.Proporciona la máxima pureza y Precisión del sonido, liberándolo de ruido y distorsión extraños.
    • Hola fin. La elección del perfeccionista, список для pagar mucho por el placer de different los matices más pequeños de composiciones musicales Favoritas. Меню, включающее в себя руководство по оборудованию.

    Especificaciones que deben recibir atención a:

    • Potencia de entrada y salida. El indicador de Potencia de Salida nominal es решающий, porque Los valores del borde a menudo son poco fiables.
    • Rango de frecuencia. Вариант 20 на 20 000 Гц.
    • Coeficiente de distorsión no lineal. Aquí todo es simple, cuanto más pequeño, mejor. Valor perfecto, según Expertos - 0,1%.
    • Relación y ruido de la señal. La técnica moderna sugiere elignado de este indicador de más de 100 дБ, que minimiza sumas extranjeras Al escuchar
    • Фактор демпинга. Refleja la resistencia de salida del ampificador en su proporción con la resistencia a la carga nominal.En otras palabras, un índice suficiente del factor de dumping (más de 100) reduce la aparición de vibraciones innecesarias de equipos, и т. Д.

    Debe recordarse: la fabricación de ampificadores de alta calidad es un procso Laborioso y de alta tecnología, respectivamente, un Precio demasiado bajo con características decentes debe alerttarle.

    Классификация

    Para entender toda la variedad de propuestas de mercado, es necesario different producto en varios criterios.Los ampificadores pueden clasificar:

    .
    • Пор под. Preliminar: un intermedio своеобразный entre la fuente de sonido y el ampificador de потенция final. Amplificador de Potencia, a su vez, esponsable de la fuerza y ​​bel volumen de la señal de salida. Juntos forman un ampificador complete.

    ВАЖНАЯ ИНФОРМАЦИЯ: первичная конверсия и процесс производства сенажа производятся в предвкушении усиления.

    • En la base de elementos, la lámpara, el transistor y la mente Integration Difieren.Эсте último Surgió для комбинированных вентиляционных отверстий и минимизируемых недостатков в лос-дус-примерах, по-эжемпло, в качестве звукового сигнала для амплификационных ламп и транзисторов.
    • Por modo de operación, los ampificadores se dividen en clases. Базовые классы - A, B, AV. Si los ampificadores de clase A usan mucha energía, pero dan sonido de alta calidad, La clase B es excamente lo contrario, la clase B es una opción óptima, lo que presenta una relación calidad de calidad de la señal decommoniste y una eficientemenien альта.También относится к классам C, D, H и G, которые производятся с использованием цифровых технологий. También distingue entre los modos de un paso y de dos tiempos de la cascada de salida.
    • Por el número de canales, los ampificadores pueden ser solteros, dos y multicanales. Estos últimos se usan activamente en los cines del hogar para la formación del volumen y el realismo del sonido. La mayoría de las veces hay dos canales, respectivamente, para el sistema de audio derecho e izquierdo.

    Atención: el estudio de los components técnicos de la compra, por supuesto, es necesario, pero a menudo el factor decisivo es la escucha element de los equipos en el Principio no suena ningún sonido.

    Solicitud

    La elección del ampificador está más justificada por los objetivos para los que se compra. Enumeramos las áreas Principales del uso de ampificadores de frecuencia de sonido:

    .
    1. Como parte del complejo de audio para el hogar. Es obvio que la mejor solution es una lámpara de doble canal de un bit a clase A, también opción óptima Puede hacer que una AV de clase de tres canales, не определяет канал для сабвуфера, con la función de alta fidelidad.
    2. Para sistema acústico en el coche. Los ampificadores de clase AV o D de cuatro canales más populares, de acuerdo con las Capacidades financieras del comprador. En los automóviles, la función Crossover también está en requirea de ajuste de frecuencia suave, lo que le permite reducir las frecuencias en un rango alto o bajo según sea necesario.
    3. En equipos de concierto. La calidad y las Capacidades de Equipos profesionales, mayores Requisitos son razonables para el mayor espacio de distribución.señales de sonido, así como una gran necesidad de tensidad y duración del uso. Por lo tanto, se Recomienda comprar una clase de ampificador no inferior a la D, capaz de trabajar en casi el límite de su Capacidad (70-80% de los 70-80% de la reivindicación), предпочтительнее en la carcasa de materiales de alta tecnología que protege contra las condiciones climáticas negativas y Impactos mecánicos.
    4. En el equipo de estudio. Todo lo anterior es válido para el equipo de estudio. Пуэдэ согласен с различными частотами воспроизведения: от 10 Гц до 100 кГц в сравнении с 20 Гц и 20 кГц с усилителем.También - это примечательная возможность управления отдельным объемом каналов на разных каналах.

    Por lo tanto, para disfrutar de sonido limpio y de alta calidad durante mucho tiempo, es recomendrable estudiar toda la variedad de propuestas con excación y elegir una opción de equipo de audio que importa lo más posible.

    Чип-усилитель звука AB класс

    Документы

    Открыть в редакторе

    поверь блок + AD1580 копия

    Открыть в редакторе

    блок питания обн. Стабилитрон или запрещенная зона

    Открыть в редакторе

    Открыть в редакторе

    BOM

    ID Имя Обозначение Зона основания Кол-во
    1 NE5534AD У1, У2 SOIC8 2
    2 PAD100-RND U3, U4, U5, U6, U7, U8, U9, U10, U11, U12, U13, U14, U15, U16, U17, U18 PAD-100-RND 16
    3 22 кОм R1, R17, R3, R4, R2, R19 ОСЕВАЯ-0.4 6
    4 5 кОм R18, R20 ОСЕВАЯ-0.4 2
    5 220 мкФ C9, C10 КОРПУС-E_7343 2
    6 BC327 Q1, Q3 ТО92-ВХОДНОЙ 2
    7 BD135 5 квартал, 7 квартал ONSC-TO-225-3-77-09 2
    8 BD136 Q6, Q8 ONSC-TO-225-3-77-09 2
    9 0,1 R13, R14, R15, R16 ОСЕВАЯ-0.4 4
    10 0,5К R10, R9, R12, R11 ОСЕВАЯ-0.4 4
    11 5K R6, R5, R8, R7 ОСЕВАЯ-0.4 4
    12 1N4148 D5, D6, D7, D8 DO35-10 4
    13 BZX55C3V6 D1, D2, D3, D4 ДО-35 4
    14 10 кОм ПР3, ПР4 RES-ADJ_3296W 2
    15 100 кОм ПР1, ПР2 RES-ADJ_3296W 2
    16 100 нФ C5, C6, C7, C8 РАД-0.2 4
    17 47пФ C3, C4 РАД-0.2 2
    18 BC337 2 квартал, 4 квартал ТО92-ВХОДНОЙ 2
    19 100 нФ C1, C2 CAP-CBB-10.0 * 4,5 2
    20 AD1580ARTZ-REEL7 U19, U20, U21, U22 СОТ-23 (СОТ-23-3) 4

    Скачать спецификацию Заказать в LCSC

    Схема УМЗЧ: типай, апрашимас, įтайсас, суринкимо процедуры

    Daugelis žmonių žino situaciją, kai prietaisas skamba, tačiau jis to nedaro taip garsiai, kaip norėtume.Ко дарыти галите įsigyti kitą garso įrangą arba įsigyti garso stiprintuvą (толиу - УХПС). Быть, stiprintuvą galima surinkti rankomis.

    Tam bus reikalingos tik pagrindinės elektronikos žinios, pavyzdžiui, gebėjimas atskirti emitentą, bazę ir kolektorių bipoliniu tranzistoriumi, drenažu, šaltiniu, vartais lauke irpektus elementarius.

    Be to, автобус aprašyti svarbiausi garso galios stiprintuvų parameters, kurių patobulinimas yra vertas, siekiant didesnio pelno, taip pat paprasčiausios šių prietaisų schemos, sumontuotos vairiuose pagrindiniuose., Elektroniniuose vamzdeliuose, tranzistoriai, operaciniai stiprintuvai ir integriniai grandynai.

    Be to, straipsnyje bus nagrinėjama aukštos kokybės Схема УМЗЧ. Tai paveiks jo sudėtį, параметр ir Struktūrines savybes. Тайп пат автобус УМЗЧ Сухова схема.

    Параметры УМЗЧ

    Svarbiausias galios stiprintuvo parameters yra padidėjimas. Jis rodo išėjimo signalo ir įvesties signalo santykį ir yra padalintas į tris atskirus параметр:

    1. Dabartinis pelnas.K I = I / I į .
    2. Гаути įtampą. K U = U из / U.
    3. Галия К P = P из .

    УМЗЧ atveju yra tikslingiau apsvarstyti galios padidėjimą, nes būtent šį Paratr reikia išplėsti, nors ir kvaila paneigti, kad galios - tiek įvesties, tiek išjjim

    Žinoma, stiprintuvai turi kitus Paratrus, tokius kaip sustiprinto signalo iškraipymo faktorius, tačiau jie nėra tokie svarbūs, lyginant su padidėjimu.

    Непамиршките, kad nėra tobulų prietaisų. Nr UMZCH su dideliu pelnu, be kitų trūkum. Jūs visada turite paaukoti kai kuriuos parameterrus, kad galėtumėte kitiems.

    УМЗЧ электровакууминийосе Эренджиниуосе

    Elektrovakuuminiai prietaisai - tai įtaisai, kurių konstrukcijoje yra kolba, kurioje yra vakuumas arba tam tikra dujos, taip pat bent du elektrodai - katodas ir anodas.

    Kolbos viduje gali būti trys, penki ir net aštuoni papildomi elektrodai.Šviestuvas su dviem elektrodais vadinamas diodu (negali būti painiojamas su puslaidininkiniu diodu) su trimis triodais, su penkiais - pentodu.

    Elektronini vamzdžių galios stiprintuvai labai vertinami tiek tarp paprastų muzikos mėgėjų, tiek profesionalių muzikantų, nes lempos suteikia „gryniausio“ stiprinimo.

    Taip yra iš dalies dėl to, kad elektronai, švirkščiantys iš katodo į anodą, neatitinka atsparumo ir nepasiekia tikslo - jie nėra moduliuojami nei tankiu, nei greičiu.

    Vamzdži stiprintuvai - brangiausi iš visų rinkoje esančių. Taip yra dėl to, kad praėjusiame amžiuje elektrovakuuminiai prietaisai nebebuvo naudojami masyviai, todėl jų išleidimas į dideles partijas tapo nepelningas. Тай габалас. Tačiau toks UMZCH tikrai kainuoja savo pinigus: lyginant su populiariais analogais, net ir integriniuose grandynuose skibumas yra aiškiai girdimas. Ir ne už žetonų naudą.

    inoma, nebūtina savarankiškai sumontuoti lempos stiprintuvų, juos galite įsigyti specializuotose parduotuvėse.Srovės stiprintuvų kaina vakuuminiuose renginiuose prasideda nuo $ 50 000. Galite rasti palyginti pigias naudojamas parinktis (net iki 10 000 JAV dolerių), tačiau jos gali būti prastos kokybės. Kiek lempų yra geri stiprintuvai? Nuo 000100 000. Kiek yra labai geri stiprintuvai? Nuo kelių šimtų tūkstančių rublių.

    Yra daug UMZCH schemų ant lempų, šiame skyriuje aptarsime pagrindinį pavyzdį.

    Paprasčiausias stiprintuvas gali būti montuojamas ant triodo. Jis priklauso vienos klasės UMZCH schemų klasei.Триод trečiasis elektrodas yra valdymo tinklas, Regiuojantis anodo srovę. Prie jo prijungta kintamoji įtampa, o šaltinio signalo dydžio ir poliškumo dėka galima sumažinti arba padidinti anodo srovę.

    Jei prie tinklo prijungsite neigiamą didelį Potencialą, tuomet elektronai nusėda ant jo ir srovė grandinėje bus lygi nuliui. Jei tinklui taikomas teigiamas Potencialas, elektronai iš katodo į anodą praeis netrukdomai.

    Reguliuojant anodo srovę, galite keisti triodo veikimo tašką srovės įtampos charakteristikoje.Tai leidžia Regiuoti srovės ir įtampos padidėjimo (gale - galios) dydį.

    Norėdami surinkti paprasčiausi stiprintuvą ant triodo, reikia prijungti kintamą maitinimo šaltinį prie valdymo tinklo, taikyti katodui nulinį Potencialą ir teigiam Potencialą anodui. Atsparumas balastui paprastai prijungiamas prie anodo. Tarp balasto atsparumo ir anodo turi būti pašalinta apkrova.

    Siekiant pagerinti sustiprinto signalo kokybę, galima prijungti filter kondensatori prie apkrovos nuosekliai arba lygiagrečiai (priklausomai nuo atvejo), prijungti lygiagrečiai prijungtą kondensatori jirstyrez

    Teoriškai galios stiprintuvas gali būti sumontuotas ant klystrono pagal lempų схемы УМЗЧ. Klystronas yra elektrovakuuminis prietaisas, kuris statyboje yra panašus į diodą, tačiau turi du papildomus layus, Skipus signalo įvedimui ir išėjimui. Šio prietaiso padidėjimas atsiranda dėl katodo skleidžiamų elektronų srauto moduliavimo kolektoriaus kryptimi (анодные аналоги), pirmiausia greičiu ir tada tankiu.

    BMS ant bipolinių transistorių

    Bipolinis tranzistorius - dviejų diodų sintezė.Jis reiškia elementą pnp arba npn, kuris turi šiuos komponentus:

    • teršėjas;
    • bazė;
    • surinkėjas.

    Transistorių greitis ir Patikimumas paprastai yra aukštesni nei elektrovakuuminiai įrenginiai. Tai nėra paslaptis visiems, kurie pirmajame elektroniniame kompiuteryje dirbo su lempomis, bet kai tik atsirado tranzistoriai, pastarieji greitai pakeitė savo priešiškus konkurentus ir skmingai šėdojami.

    Be to, mes apsvarstysime npn tranzistoriaus galios stiprintuvo grandinėje pavyzdį.Svarbu pažymėti, kad elektronai (n) yra šiek tiek greičiau nei skylės (p), o npn ir pnp tranzistorių greitis skiriasi, o ne pastarosios naudai.

    Kitas svarbus niuansas yra tas, kad bipoliniai tranzistoriai turi keletą perjungimo grandinių:

    1. Излучатель Su bendra (популярный).
    2. Su bendru pagrindu.
    3. Su bendrąja kolektoriumi.

    Visos grandinės turi skirtingus stiprinimo Parameter. Šioje UMZCH schemoje yra įtraukimas su bendra emitteriu.

    Norėdami surinkti paprasčiausi stiprintuvą ant npn tranzistoriaus, turite prijungti kintamą įtampą prie jos pagrindo, teigiamą Potencialą kolektoriui ir neigiam Potencialą emitteriui. Ir prieš bazę, priešais kolektorių ir prieš išmetimą turėtų būti įrengtas ribojamas atsparumas. Apkrova pašalinama tarp kolektoriaus atsparumo ir pačio kolektoriaus.

    Kaip ir elektrodų vakuuminio stiprintuvo triode atveju, norint pagerinti šios grandinės naudos kokybę, galite:

    • prieš pagrindą sumontuokite įtampos skirstytuvą ir filterro kondensatorių;
    • įrengti lygiagrečiai prijungt kondensatorių ir rezistorių;
    • Norėdami pašalinti triukšmą ir trikdžius, įjunkite filterro kondensatorių.

    Jei mes nuosekliai sujungsime du tokius stiprintuvo etapus, tada jų stiprinimo koeficientai gali būti dauginami vienas su kitu. Tai, žinoma, labai apsunkina įrenginio konstrukciją, bet leis pasiekti didesn pelną. Тиеса, ši kaskadų бегалинис sujungimas neveiks: kuo daugiau atskirų stiprintuvų yra prijungti nuosekliai, tuo didesnė tikimybė, kad jie pateks į sodrumą.

    Jei tranzistorius veikia prisotinimo režimu, tada nebėra kalbėjimo apie stiprinančias savybes. Tai galima matyti, jei žiūrite į srovės įtampos charakteristikas: tranzistoriaus darbo taškas yra horizontalioje sekcijoje, jei jis veikia prisotinimo režimu.

    УМЗЧ лауко повейкио транзисториус

    Toliau bus pateikta MOS tranzistorių UMZCH schema (metalo oksido puslaidininkis - standartinė lauko poveikio tranzistoriaus structūra).

    Lauko efektų tranzistoriųstruktūra yra mažai bendro su bipoliniais tranzistoriais. Будь то, jų veikimo Principas nėra panašus į bipolini analogų veikimo Principą.

    Lauko poveikio tranzistorius valdo elektrinis laukas (bipolinė srovė). Jie nevartoja srovės ir yra atsparūs gama spinduliuotei, kuri taip pat vadinama radioaktyvia spinduliuote.Pastarasis faktas vargu ar naudingas muzikantams, kurie nori surinkti garso stiprintuvą, tačiau pramonėje šis lauko efektų tranzistorių bruožas yra labai vertinamas.

    Jų pagrindinis trūkumas yra tas, kad jie menkai sąveikauja su statine elektra. Tokio kilmės tokio pobūdžio mokestis gali sugadinti tokio tipo tranzistorių. Bet koks neatsargus piršto prisilietimas prieš kontakto su elementu gali sugadinti tranzistorių.

    Šios savybės turėtų būti vertinamos montuojant galios stiprintuvus į elektronini komponentų duomenis.

    Kaip surinkti savo UMZCH grandinę lauko efekto tranzistoriumi? Pakanka sekti tolesnes Instrukcijas.

    Paprastą UMZCH schemą lauko efekto tranzistoriumi galima surinkti naudojant lauko efektą turintį tranzistorių su pn sankryža su n tipo kanalu. Dizainas yra panašus į tą, kuris aprašytas montuojant stiprintuvą ant bipolinio tranzistoriaus, tik bazę paėmė vartai, kolektorius - kanalizacija, emitteris - šaltinis.

    УМЗЧ рабочее место

    Operacinis stiprintuvas (toliau - OU) yra elektroninis komponentas, turintis du įėjimus - apversti (keičiant signalą fazėje 180 laipsnių) ir ne invertuojantį (nekeičia signalo fazė) - taip pat vieną i mašėjim.Ji turi nedidelę nulinio poslinkio ir įėjimo srovių vertę. Šis įrenginys turi labai daug naudos.

    OU gali veikti dviem būdais:

    • усилению режима;
    • generatorius.

    Kad OS veiktų stiprinimo režime, būtina prijungti prie jo neigiamą grįžtamąjį ryšį. Tai rezistorius, kur vienas išėjimas prijungia prie op-amp galios, o kitas yra prijungtas prie invertuojančios įvesties.

    Jei prijungiate tą pačią grandinę prie ne invertuojančios įvesties, gausite teigiamą grįžtamąjį ryšį ir opampas pradeda veikti kaip signalo generatorius.

    Pastogėje sumontuoti keli stiprintuvų tipai:

    1. Invertavimas - Sustiprina signalą ir pakeičia jo fazę 180 laipsnių kampu. Norėdami gauti invertuojantį stiprintuvą op-amp, turite įjungti ne invertuotą op-amp įvestį ir invertuojantį stiprintuvą, kad gautumėte signalą, kurį reikia sustiprinti. Šiuo atveju mes neturime pamiršti apie neigiamą grįžtamąjį ryšį.
    2. Ne invertuojantis - sustiprina signalą nekeičiant jo fazės. Jei norite surinkti ne invertuotą stiprintuvą, turite prijungti neigiamą grįžtamojo ryšio grandinę prie op-amp, žeminti invertuotą įvestį ir siųsti signalą į ne invertuotą op-amp kontaktą.
    3. Diferencialas - sustiprina diferencialinius signalus (сигнал, kurie skiriasi fazėje, bet vienodą ampitudėje ir dažnyje). Norint gauti diferencinį stiprintuvą, turite prijungti ribojančius rezistorius prie OU ėjimų, nepamirškite apie neigiamą grįžtamąjį ryšį ir siųsti du signalus į vesties kontaktus: teigiam
    4. Matavimas - modifikuota diferencinio stiprintuvo versija.Matavimo stiprintuvas atlieka tą pačią funkciją, kaip ir diferencialas, jis turi galimybę Regiuoti stiprumą naudojant Podenciometrą, jungiantį dviejų opperių įėjimus. Tokio stiprintuvo dizainas yra daug sudėtingesnis ir apima ne vieną, bet tris.

    Ką sunku dirbti su operaciniais stiprintuvais? OU grandinėms kartais sunku pasirinkti tinkamus komponentus, pvz., Rezistorius ir kondensatorius, nes atsargų elementų koordinavimą reikalauja ne tik vardinės vertės, bet ir medžiagos.

    УМЗЧ интегринеуозная большая

    Integriniai grandynai - prietaisai, specialiai sukurti tam tikrai užduočiai atlikti. UMZCH atveju vienas mažas lustas pakeičia didelį tranzistorių, operacini stiprintuvų arba vakuuminių rengini kaskadą.

    Šiuo metu TDA lustai su skirtingais serijos numeriais, pavyzdžiui, TDA7057Q arba TDA2030, yra labai populiarūs. Kišenėje UMZCH yra didelis kiekis.

    J sudėtyje yra daug rezistorių, kondensatorių ir operacinių stiprintuvų, rengtų labai mažu atveju, kurio dydis neviršija 1 arba 2 rublių monetos.

    УМЗЧ projektavimas

    Prieš įsigydami reikalingas detales ir korozuojant PCB plokštės layininkus, būtina išaiškinti rezistorių ir kondensatori vertes, taip pat pasirinkti reikiamus tranzistorių, Operacinių stiprintusv grand integr.

    Tai galima padaryti kompiuteryje, naudojant speciali programminę rangą, pavyzdžiui, «NI Multisim». Šioje programmoje yra didelė elektroninių komponentų duomenų bazė. Naudodamiesi pagalba, galite imituoti bet kokių elektronini prietaisų veikimą, net atsižvelgiant į klaidas, patikrinkite grandinės veikimą.

    Tokios programminės rangos pagalba ypač patogu išbandyti galingų UMZCH grandines.

    200 Вт стерео stiprintuvo grandinė

    Šioje dalyje nagrinėjama schema yra daug sudėtingesnė nei aprašyta pirmiau. Tačiau jo stiprinimo savybės yra geresnės nei bipolinių, lauko poveikio tranzistorių, taip pat operacinių stiprintuvų ir integrini grandynų, kurios jau buvo minėtos straipsnyje.

    Šio įrenginiostruktūra apima šiuos elementus:

    1. Rezistoriai.
    2. Kondensatoriai (тйек полиняй, тйек не полиняй).
    3. Diodai.
    4. Zenerio diodas.
    5. Saugikliai.
    6. NPN bipoliniai tranzistoriai.
    7. PNP typeo bipoliniai tranzistoriai.
    8. Izoliuoti vart lauko poveikio tranzistoriai su p tipo kanalu.
    9. Izoliuoti vartų lauko poveikio tranzistoriai su n tipo kanalu.

    Šio galios stiprintuvo параметры:

    1. P vardinė galia = 200 Вт (kiekvienam kanalui).
    2. U išėjimo etapo galia = 50 В (leidžiamas mažas nuokrypis).
    3. poilsio išėjimo etapas = 200 мА.
    4. Palaikau vieną išėjimo tranzistorių = 50 мА.
    5. U jautrumas = 0, 75 В.

    Visos pagrindinės šio prietaiso dalys (transformatorius, aušinimo sistema radiatorių pavidalu ir Pati plokštė) yra ant anoduoto važiuoklės, pagamintos iš duraluminio lakšto, kurio storis yra. Prietaiso priekinis skydelis ir tūrio valdymo rankenėlės yra pagamintos iš tos pačios medžiagos.

    Galima įsigyti transformatorių su dviem 35 V apvijomis. Šerdis yra pageidautina pasirinkti toroidinę formą (patikrinama jos našumas šioje schemoje), o galia turėtų būti 300 vatų.

    Grandinės maitinimas taip pat turi būti sumontuotas nepriklausomai pagal UMZCH maitinimo grandinę. Tam reikia statyti saugikl, transformatorių, diodo tiltą ir keturis polinius kondensatorius.

    УМЗЧ maitinimo grandinė yra parodyta tame pačiame skyriuje.

    Trys paprastos tieos, kurias verta prisiminti montuojant bet kurią elektros grandinę:

    1. Būtinai laikykitės polini kondensatorių poliškumo.Jei sumaišysite plius ir minus mažame stiprintuvo kontūre, tada nieko neįvyks, UMZCH grandinė paprasčiausiai neveiks, bet būtent dėl ​​tokio nereikšmingo, is pirmo žvilgsnio klaidos buvo suvo supraketose.
    2. Būtinai laikykitės diodų poliškumo: taip pat draudžiama keisti katodą su anodu. «Зенер» диодуи тайп пат сварби.
    3. Svarbiausia yra lituoti dalis tik tada, kai diagramoje yra kontaktinis taškas. Dauguma netinkamų elektros grandinių neveikia būtent todėl, kad montuotojas neišplėšė dalių arba nelietė jų ten, kur jų nereikia.

    Ar ši schema yra viena iš geriausių UMZCH schemų? Галима. Viskas priklauso nuo vartotojo norų.

    Схема Сухова

    Jei ankstesnę galios stiprintuvo grandinę galima surinkti atskirai, nes jame yra palyginti nedaug elementų, tai geriau nėra surinkti Sukhov stiprintuvo grandinės rankiniu būdu. Kodėl Dėl didelio elementų ir junginių skaičiaus yra puiki galimybė padaryti klaidą, dėl kurios reikės iš naujo ištaisyti visą didelį darbo kiekį.

    Iš Связь šiame skirsnyje pateikta schema neteisingai vadinama Sukhovo schema.Тай Ыра 2011 г. „UMZCH“ aukšto tikslumo oro pajėgų modelis (šios dalies UMZCH schema pateikta šiame skyriuje). Jo sudėtyje nėra lauko poveikio tranzistorių, tačiau jis apima:

    1. Zenerio diodai.
    2. Netiesiniai rezistoriai.
    3. Tradiciniai rezistoriai.
    4. Poliariniai ir ne poliniai kondensatoriai.
    5. Diodai.
    6. Abiejų tipų bipoliniai tranzistoriai.
    7. Operaciniai stiprintuvai.
    8. Droselis.

    Šios įtraukties savybės:

    1. P = 150 Вт su R apkrova = 8 omai.
    2. Linijiškumas: nuo 0, 0002 iki 0, 0003% esant 20 kHz dažniui, P = 100 W ir R apkrova = 4 omai.
    3. Paramos konstanta U = 0 V. prieinamumas
    4. Kompensacijos už lay atsparumą AC.
    5. Esamos apsaugos buvimas.
    6. Apsaugos grandinės UMZCH U išėjimas = const.
    7. Sklandaus starto buvimas.

    Ši schema vyksta pramoniniu mastu ir tinka mažai lentai. Проволока maršrutizavimą ir elementų vietą galima rasti internete, kur šios medžiagos yra laisvai prieinamos.

    Схема серии Сухова - вена из гериуси УМЗЧ схема.

    Результат

    Garso stiprintuvas yra labai reikalingas prietaisas tarp profesionalių muzikantų ir paprastų muzikos mėgėjų. УМЗЧ yra atliekami tiek elektrovakuuminių prietaisų, tiek tranzistorių pagrindu, taip pat operacinių stiprintuvų, integrinių grandynų pagrindu.

    Tokius įrenginius galima įsigyti specializuotose parduotuvėse, ir jūs galite patys. Kalbant apie kainą, brangiausi yra lempų stiprintuvai, pigiausi - integruotuose grandynuose.

    УМЗЧ lempų grandinės turi didesnę stiprumo kokybę nei integruotas arba tranzistorius УМЗЧ. Būtent dėl ​​šios priežasties žmonės yra pasirengę pirkti tokius įrenginius tiek 50 000 долларов США, tiek 100 000 долларов США и 450 000 долларов США.

    Kai stiprintuvų sąranka turėtų prisiminti šias taisykles:

    1. Griežtai draudžiama supainioti diodų, zenerio diodų ir kitų anodinių katodų, taip pat polinių kondensatorių poliariškumą. Тай купина факт, кад суринкта УМЗЧ схема невейкс.
    2. Surenkant grandinę, reikia sumaišyti dalis, kuriose kontaktinis taškas yra brėžinyje. Panašiai atrodo kaip akivaizdi taisyklė. Tai Tiesa, tačiau daugelis montuotojų apie tai pamiršo.

    Jei naudojate visas aukščiau pateiktas rekomendacijas, jūs galite surinkti gerą garso stiprintuvą pagal UMZCH schemą tranzistoriuose ar kituose elementuose.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
