Сип для уличного освещения марка. СИП для уличного освещения: виды, характеристики и монтаж самонесущего изолированного провода

Какие преимущества имеет СИП для уличного освещения. Какие виды СИП существуют. Каковы технические характеристики самонесущего изолированного провода. Как правильно монтировать СИП для уличного освещения.

Что такое СИП и его преимущества для уличного освещения

СИП (самонесущий изолированный провод) — это современный тип провода, который активно применяется для организации уличного освещения и других воздушных линий электропередачи. Основные преимущества СИП:

• Высокая безопасность благодаря изоляции всех проводников
• Устойчивость к атмосферным воздействиям и перепадам температур
• Простота монтажа и обслуживания
• Длительный срок службы — до 40-50 лет
• Снижение потерь электроэнергии
• Возможность прокладки по фасадам зданий

За счет этих преимуществ СИП постепенно вытесняет традиционные неизолированные провода при строительстве новых и реконструкции существующих линий уличного освещения.

Основные виды СИП и их конструкция

Существует несколько основных видов СИП, различающихся по конструкции и характеристикам:

СИП-1 и СИП-1А

Конструкция: — 3 изолированные алюминиевые фазные жилы — 1 неизолированная (СИП-1) или изолированная (СИП-1А) несущая нулевая жила — Изоляция из термопластичного полиэтилена

СИП-2 и СИП-2А

Конструкция аналогична СИП-1, но изоляция выполнена из сшитого полиэтилена, что повышает допустимую рабочую температуру.

СИП-3

Одножильный провод со стальным сердечником и алюминиевой токопроводящей жилой. Применяется для линий 10-35 кВ.

СИП-4

Конструкция: — 2-4 изолированные алюминиевые жилы одинакового сечения — Отсутствует несущая жила — Изоляция из термопластичного полиэтилена

СИП-5

Аналогичен СИП-4, но с изоляцией из сшитого полиэтилена.

Технические характеристики СИП для уличного освещения

Основные технические параметры СИП для систем уличного освещения:

• Номинальное напряжение: до 1 кВ
• Сечение токопроводящих жил: от 16 до 95 мм²
• Допустимая температура эксплуатации: от -60°C до +50°C
• Максимальная рабочая температура жил: 70-90°C
• Минимальный радиус изгиба: 10D (где D — диаметр кабеля)
• Срок службы: 40-50 лет

Для систем уличного освещения обычно применяются провода СИП-2 или СИП-4 сечением 16-35 мм². Выбор конкретной марки зависит от нагрузки и условий эксплуатации.

Как правильно выбрать СИП для уличного освещения

При выборе СИП для организации уличного освещения следует учитывать следующие факторы:

1. Требуемая мощность осветительной сети
2. Протяженность линии и расстояние между опорами
3. Климатические условия в регионе
4. Особенности монтажа (по опорам, фасадам зданий и т.д.)
5. Наличие дополнительных нагрузок (праздничная иллюминация и пр.)

На основании этих данных подбирается оптимальное сечение жил и тип изоляции провода. Для типовых проектов уличного освещения часто используется СИП-2 3х35+1х54,6 или СИП-4 2х16.

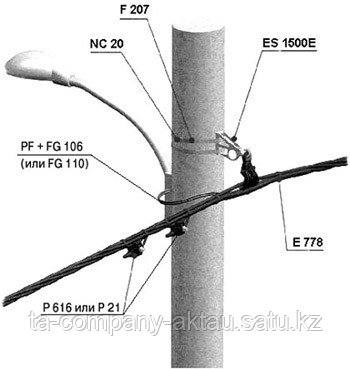

Особенности монтажа СИП для уличного освещения

Монтаж СИП имеет ряд особенностей:

• Крепление провода осуществляется специальной арматурой — анкерными и поддерживающими зажимами
• Соединение и ответвление выполняется с помощью прокалывающих зажимов без снятия изоляции
• При прокладке по фасадам используются фасадные крепления
• Необходимо соблюдать допустимые механические нагрузки и стрелы провеса
• Монтаж возможен при температурах до -20°C

Важно строго соблюдать технологию монтажа и использовать качественную арматуру для обеспечения надежности и долговечности линии.

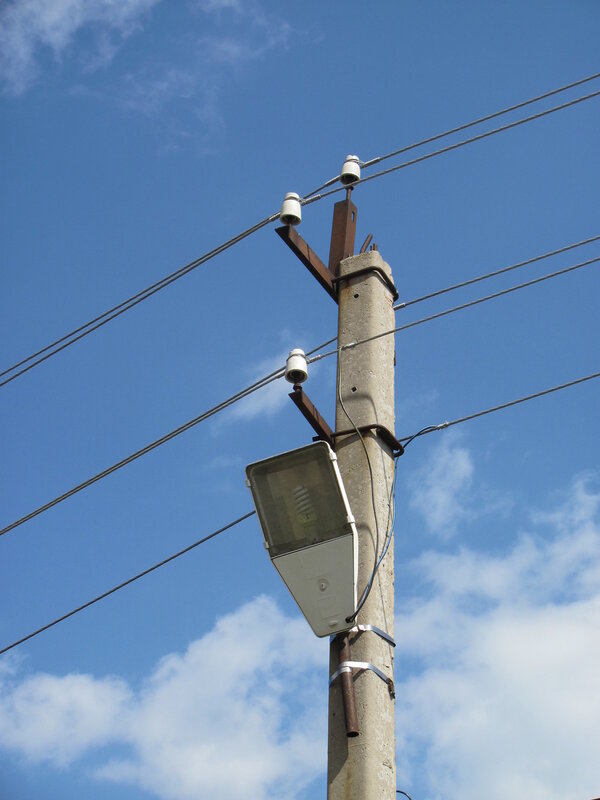

Сравнение СИП с традиционными проводами для уличного освещения

По сравнению с неизолированными проводами типа А и АС, применение СИП для уличного освещения дает ряд преимуществ:

Параметр	СИП	Неизолированные провода
Безопасность	Высокая	Низкая
Потери электроэнергии	Ниже на 15-25%	Выше
Вероятность коротких замыканий	Низкая	Высокая
Затраты на монтаж	Ниже на 20-30%	Выше
Эксплуатационные расходы	Ниже в 3-4 раза	Выше
Срок службы	40-50 лет	20-25 лет

Таким образом, несмотря на более высокую начальную стоимость, применение СИП экономически оправдано в долгосрочной перспективе.

Нормативные требования к СИП для уличного освещения

Применение СИП для уличного освещения регламентируется следующими основными нормативными документами:

• ГОСТ Р 52373-2005 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»
• ПУЭ 7-е издание «Правила устройства электроустановок»
• СП 52.13330.2016 «Естественное и искусственное освещение»

Эти документы устанавливают требования к конструкции, характеристикам и правилам монтажа СИП. При проектировании и монтаже систем уличного освещения необходимо строго следовать данным нормативам.

Самонесущий изолированный провод сип: сферы применения

Провода марки СИП

Самонесущие изолированные провода СИП в последнее время приобретают все большую популярность. Их активно применяют как в промышленности, так и в частных домовладениях. Выбор таких проводов постоянно растет, и поэтому мы решили рассмотреть данный тип проводников подробнее, особое внимание уделив их особенностям, сферам применения и достоинствам.

Конструкция проводов СИП и сфера их применения

Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.

Конструкция проводов СИП

На данный момент на рынке представлено пять основных типов проводов данной марки.

Давайте рассмотрим каждую из них отдельно:

На фото провод СИП – 1	Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.
Провод СИП – 2	Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил. Это очень важно и сейчас поймете почему.
Отличия СИП-1А от СИП – 1	Дело в том, что вы можете встретить провод марки СИП–1А. У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил. Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.
Провод СИП – 3	Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.
Провод СИП-4 и СИП – 5	Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.

Сфера применения проводов СИП

Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.

Лини проводом СИП

Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.

• Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.

Монтаж линии проводом СИП–3

• Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.

Использование двухжильного провода СИП–4 для подключения частного домовладения

• СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.

Обратите внимание! Для подключения частных домовладений часто используют провод СИП-4 4х25 или 16. Меньшие сечения недопустимы по нормам ПУЭ, а большие сечения нецелесообразны.

• Подобная сфера применения и у провода СИП–5, который имеет очень похожие проводу СИП–4 характеристики.

Преимущества проводов марки СИП

Ну, а теперь о самом главном – чем провода самонесущие изолированные СИП заслужили такое широкое распространение в последнее время?

И ответ на этот вопрос состоит из целого ряда преимуществ:

• Начнем перечень с самого интересного — снижения потерь. Дело в том, что индуктивное сопротивление у воздушной линии выполненной проводом СИП в сравнении с линией выполненной проводом А или АС в три, а то и больше раз ниже. По сути оно практически такое же, как у кабельной линии. И чем выше класс рабочего напряжения, тем более заметна эта разница.
• Следующим важным аспектом является снижение вероятности коротких замыканий на такой линии. Это связано с наличием изоляции, а также отсутствием возможности для перехлестывания проводов, что является частой причиной коротких замыканий у воздушных линий с проводами АС.

Уменьшаются расходы на расчистку воздушных трасс линий

• Так же инструкция отмечает снижение расходов на обслуживание линии, связанное со значительно меньшими затратами на расчистку трассы от зеленых насаждений. Этот вопрос актуален и при монтаже новых трасс.

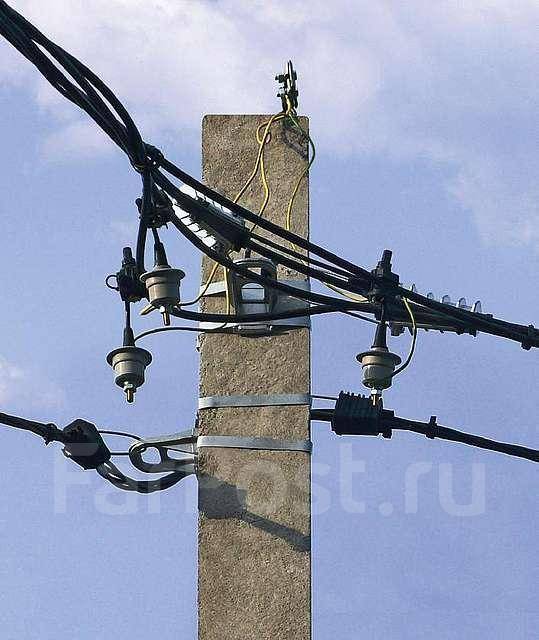

На одном столбе проводом СИП можно смонтировать до десятка разных линий

• Весомым является и тот аспект, что теперь на одном столбе имеется возможность смонтировать провода разных классов напряжений. И таких линий на одном столбе может быть не одна–две, а десяток.

Набор арматуры для монтажа провода СИП

• Полиэтилен не обладает полярностью. В связи с этим на таком проводе значительно меньше скапливается снег, а вода значительно лучше стекает с провода. Это снижает вероятность образования снежных и критических ледяных наростов на проводах.

Простота монтажа линии проводом Сип

• Важным аспектом является и тот момент, что такую воздушную линию сможет смонтировать своими руками даже человек без специального образования. Ведь наличие специальной арматуры позволяет собирать линию с минимальным набором инструментов и приспособлений.

Монтаж провода СИП можно выполнять по фасаду зданий

• Значительно упрощается подключение новых потребителей электрической энергии. Ведь новое подключение можно выполнить даже без снятия напряжения с линии. Для этого существует специальная арматура, которая прокалывает изоляцию и обеспечивает надежный контакт.

Арматура для нового подключения

• Проблему несанкционированного подключения так же решает самонесущий изолированный провод — провод СИП имеет изоляцию, что усложняет выполнение набросов и скрытых подключений, ведь для этого требуется либо использовать специальную арматуру, либо разделывать изоляцию, а это хорошо видно даже при визуальном осмотре.

Подключение освещения от вспомогательного провода СИП

• Ну, и еще одним достоинством провода СИП можно назвать наличие вспомогательных жил. Такие жилы позволяют организовать питание от данной линии сети освещения. Кроме того, существуют вспомогательные жилы для подключения контрольных цепей, что может быть использовано для телесигнализации или релейных защит.

Обратите внимание! При подключении от вспомогательных жил провода СИП освещения, вы вполне можете организовать для этого экономную систему управления и подключить приборы учета.

• Что касается недостатков, то он только один, и это цена провода СИП. Она несколько выше в сравнении с проводом А или АС. Но учитывая огромное количество преимуществ проводников типа СИП, этот фактор не может быть решающим.

Вывод

СИП — самонесущие изолированные провода, которые позволяют решить полный спектр проблем связанных с прокладкой низковольтных воздушных сетей. При этом его стоимость совсем незначительно отличается от других доступных марок проводов. Но учитывая количество преимуществ в использовании провода СИП, фактор разницы цены не является настолько уж решающим.

Провод СИП. Что это ?

Продадим дешевле конкурентов

Минимальный заказ всего 2 000 руб

11. 03.2019

Самонесущий изолированный провод (СИП), заменил воздушную линию передач. Раньше провода разносили по сторонам и закрепляли на изоляторы, для того чтобы не было нахлеста и возникновения короткого замыкания. Провод СИП покрыт изоляционным слоями объединен в одно устройство. Для установки провода не требуются столбы специального назначения имеющие изоляторы. Опорные конструкции возможно устанавливать на большие расстояния не боясь сильного ветра из-за которого возможен нахлест. СИП выдерживает до 35 кВ (киловольт), этого хватает для обеспечения электричеством уличное освещение и жилые дома.

Расшифровывается СИП: 1. Самонесущий 2. Изолированный 3. Провод. Бывает в некоторых видах провода, указывается буква «А», это говорит о том, что нулевая жила изолирована. Буква «Т» указывает на стойкость к температуре до 90 градусов по Цельсию, а буква «Н» указывается, когда токопроводящие жилы из алюминиевого сплава.

Конструктив

Производятся четыре марки СИП. Сразу стоит учесть, что марка СИП-3 имеет номинальное напряжение до 35 кВ, а СИП-1, СИП-2, СИП-4, СИП-5 до 1 кВ

СИП-1
Предназначены для электросетей 380 В. Содержит четыре алюминиевых провода, не редкость алюминиевый сплав. Три жилы из четырех покрывают полиэтиленом устойчивым к УФ-излучению. Четвертая жила несущая или нейтральная, без покрытия.

СИП-2
Отличие от СИП-1, провод имеет изоляцию на всех жилах

СИП-3
Имеют всего одну сталеалюминиевую жилу, с полиэтиленовым покрытием со светостабилизированными компонентами.

СИП-4
Состоит из 4-х жил. Нет в конструкции несущей жилы.
Жилы в термопластичной изоляции со светостабилизированными компонентами.

СИП-5
Исполняется от 2 и больше жил. Также, как и в предыдущей марка отсутствует несущая жила, покрытие из полимер этилена (полиэтилена).


Марки провода имеют общие усредненные свойства

— Срок работы по гарантии 60 месяцев.
— Ресурс эксплуатации до 45 лет
— Проводить монтаж возможно в погодных условиях до -10C
— Рабочая температура от -60 до +50C
— КИ (Климатическое исполнение): УХЛ (Умеренно Холодный Климат)

Монтаж

Специальных знаний и навыков не требуется для прокладки провода, главное досконально прочитать и изучить правила.
Мы опишем ознакомительные шаги.

1. Представьте опору, на ней установлены крепежи для анкеров, которые держат зажимы.
2. На столбы устанавливаются ролики, чтобы не повредить изоляцию провода.
3. Перед протяжкой необходимо убедиться, что провод не будет волочиться по земле.
4. Протягиваем СИП на стойки
5. Прибором «Динамометр» закрепляем натяжку линии, провод закрепляем в промежутке.
6. Стыковка осуществляется зажимами. Внутри зажима установлены шипы, которые прокалывают изоляцию жилы.

Применение

В основном провод СИП эксплуатируют в магистралях ЛЭП по воздуху и ответвления воздушных линий в здания.
Еще используют СИП в тех случаях, когда есть необходимость провести электричество к частному дому.


Ваш, ПлюсЭлектро

Возврат к списку

Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж

Старые неизолированные воздушные линии питания электричеством постепенно уходят в прошлое. В настоящее время на воздушных линиях все чаще применяются изолированные провода. Кабель СИП расшифровывается как «самонесущие изолированные провода». Они служат для возведения новых линий электропередач, а также для замены воздушных проводов, которые не имеют изоляции.

Виды

Кабель СИП разделяется на основные виды в зависимости от материала и конструктивных особенностей. Каждый отдельный вид кабеля отличается диаметром и числом жил, наличием нулевого проводника, материалом изоляции. Общим свойством таких кабелей СИП является наличие изоляции. В соответствии с ГОСТ они считаются проводами, но по факту это кабели.

Кабель СИП-1

Этот вид кабеля состоит из алюминиевых жил, которые изолированы материалом ПЭТ. Если кратко описать этот вид изоляции, то можно сказать, что ПЭТ – полиэтилентерефталат, термопластичный полиэфирный материал в виде синтетической ткани или пленки. Это покрытие не пропускает ультрафиолетовые лучи. Нулевая жила выполняется в 2-х вариантах: изолированная и без изоляции. СИП-1А — это кабель с изолированным нулем. На это указывает буква «А».

СИП-2

У этого вида кабеля аналогичная конструкция. Отличие состоит лишь в материале изоляции. Все жилы изолированы специальной полиэтиленовой изоляцией (ПЭТ). Такой вид кабеля используют при установке ЛЭП напряжением до 1000 В. Его применяют для натяжки главных линий и вспомогательных веток. Такой кабель целесообразно использовать для северных регионов и районов с умеренным климатом. Он также может применяться для дачных участков, при условии напряжения 380 В.

По стандарту провода должны выдерживать длительный нагрев до определенной температуры. СИП-1А может выдержать 70 градусов, а СИП-2А способен работать при 90 градусах. При установке провода необходимо выполнять требования по наименьшему радиусу изгиба, который по правилам должен быть более 10-кратного размера диаметра кабеля.

СИП-3

Этот вариант кабеля имеет значительные отличия. Его конструкция состоит из стального сердечника с алюминиевой оплеткой, которая состоит из сплава алюминия, магния и кремния. Снаружи провод имеет изоляцию из ПЭТ, которая не пропускает ультрафиолетовые лучи. Такой 1-жильный провод используется для строительства электрических линий 20 киловольт. Он рекомендован для применения в разных типах климата, кроме арктического и резкоконтинентального. По стандарту нормальная температура работы должна быть 70 градусов, допускается температура -20 +90 градусов.

СИП-4

Этот кабель изготавливается из нескольких пар жил. Нулевой провод отсутствует. На конце обозначения есть маркировка «Н», которая свидетельствует о том, что материалом жил является сплав. Если буквы в обозначении нет, то значит жила сделана из чистого алюминия. Снаружи жил имеется изоляция из термопластичного ПВХ, который имеет устойчивость к ультрафиолету.

СИП-5

Устройство этой марки провода подобно кабелю СИП-4, но отличается материалом изоляции, которая выполнена из ПЭТ. Это дает возможность повысить продолжительность воздействия допустимой температуры на 30%. Кабель СИП-5 служит для возведения ЛЭП 2,5 киловольт, а также для подведения к зданиям, уличного освещения, ответвления на загородные дома. Применение СИП-5 рекомендуется для районов умеренного и холодного климата.

Технические свойства провода СИП различных видов указаны в таблице.

Маркировка

Кабель СИП обозначается с помощью цифр, букв и расцветки изоляции. Рассмотрим пример обозначения провода СИП-1, расшифруем его:

СИП – 1 — 3х70 + 1х95 — 0,6 / ТУ 16-705.500 – 2006

Кабель имеет 3 фазные жилы сечением 70 мм², одна жила без изоляции, сечением 95 мм². Рабочее напряжение жил 0,6-1 киловольт.

Маркировка кабеля выполняется по определенным правилам, следующим образом:

• Жилы фаз обозначаются цифрами, полосами, способом печати или тиснения.
• Нулевая жила не обозначается.
• Вместо цифр и букв может применяться цветная полоса шириной более 1 мм.
• Вспомогательные жилы освещения обозначаются В1, В2, В3.
• Кабель маркируется через каждые 50 см по всей длине.
• Обозначения стандартных размеров: ширина знака более 2 мм, высота 5 мм.
• Вспомогательные контрольные жилы могут не иметь обозначений.
• Маркировка должна быть устойчивой к ультрафиолетовым лучам и сохраняться в течение всего срока службы.

Расшифровав обозначение кабеля по его маркировке, можно сориентироваться в его выборе и правильном применении.

Свойства кабеля

Технические данные кабеля должны быть стандартизированы по ГОСТ Р 52373 – 2005. Этот стандарт определяет применение кабеля СИП для линий электропередач не выше 35 киловольт. Сечение жил может быть до 240 мм². На участках магистрали ЛЭП диаметр основного кабеля делают выше сечения жил ответвляющего кабеля. Технические свойства кабеля позволяют его устанавливать для организации уличного освещения. Для таких задач подойдет кабель СИП с жилами 25 мм².

В стандарте отражается характеристика предельных величин. Если какие-либо параметры не совпадают с ГОСТом, то такой провод использовать нельзя.

Основные параметры провода по стандарту:

• Наибольшая допускаемая нагрузка. Чем больше сечение, тем допустимая нагрузка выше.
• Наибольшая температура работы.
• Предел температуры при критическом режиме (130 градусов).
• Допускаемый радиус изгиба (не менее 10 диаметров жил).
• Гарантийный срок 3 года.
• Срок службы при условии выполнения требований эксплуатации более 40 лет.

Некоторые данные кабеля могут иметь отличия у разных производителей, однако, они должны быть в пределах стандартных значений.

Арматура кабеля СИП

В комплект кабеля входят монтажные элементы и арматура:

• Прокалывающие зажимы, которые совмещаются с любым видом кабеля. Они дают возможность выполнить герметичное соединение, так как при этом изоляция не снимается с жилы. После установки зажимов на изоляцию, производят затяжку крепежных болтов. Зубцы прокалывают изоляцию и создают контакт с металлической жилой.
• Ответвляющая арматура используется для поддержки и натяжения жил. Зажимы выполнены по принципу, упрощающему установку и демонтаж провода без дополнительного оборудования. Натяжитель применяют для навешивания кабеля к поверхности.
• Анкерный крепеж служит для закрепления зажимов. Совместно с крюками и зажимами применяется бандажная лента. Крепежная арматура имеет устойчивость к ржавчине и перепадам температуры.



Особенности монтажа

Кабель СИП служит для проведения линии на открытом воздухе. Его подключение осуществляется к централизованной линии. Чтобы самому подключить такой кабель к центральной линии, необходимо согласовать эту работу с соответствующими организациями, которым принадлежат эти сети. Перед этим в обязательном порядке разрабатывается проект. Для установки кабеля применяют специальные приборы и инструменты.

Для врезки провода используют прокалывающие зажимы, позволяющие произвести подключение без зачистки изоляции кабеля. Затем подключают наконечники. Чтобы подвесить провода на длине больше 25 метров, между столбами натягивают трос. На столбах фиксируют держатели для удобной и быстрой установки кабеля.

Для проведения кабеля по фасаду здания, применяют особые анкерные крепления, которые относятся к штатному комплекту кабеля. Количество анкеров и зажимов должно соответствовать количеству вводных жил. Разрешается заводить кабель в здание не больше, чем на 1 м. Затем осуществляют разводку внутри дома. Особенностью установки кабеля в изоляции является тот фактор, что работы можно проводить без отключения питания сети.

Если материал постройки дома негорючий, то кабель СИП по наружной стене проводят открыто. Конечно, это не придает дому эстетичности, так как кабель черного цвета, и хорошо виден на стене, особенно на фасадной. Чтобы этого избежать, на стену устанавливают пластиковый короб, либо специальную гофрированную трубу. Тем более, если дом деревянный.

Сфера применения

Такие марки провода используют для воздушных ответвлений к домам, а также для прокладки по стенам зданий и сооружений.

Кабель СИП 2 х 16 применяют для отходящих ответвлений внутренних линий передач в помещениях. В качестве ответвляющего провода, СИП 2х16 подходит для подключения к электричеству дачных домиков.

Хотя у СИП имеется много изоляции, но его вес небольшой, что создает удобство для установки. Определить вес по марке кабеля помогает таблица, к примеру, для двухжильного СИП-4:

Применение СИП вместо проводов без изоляции дает возможность не допустить коротких замыканий и удара током при повреждениях линии.

Достоинства проводов СИП:

• Нет необходимости в установке мощных изоляторов на линии.
• Изолированная линия безопасна для специалистов, обслуживающих ее.
• Ширина трассы линии уменьшена из-за того, что все жилы соединены в одной изоляции.
• Применяется в любых условиях погоды.
• Не подвержены коррозии.
• Кража проводов затруднительна, и легко видна.
• Экологически безвредны для людей и животных.
• Невосприимчивы к перехлестыванию проводов.
• Простая и легкая укладка линии.

Из недостатков отмечаются следующие факторы:

• Значительный вес одного метра кабеля. Опоры необходимо ставить чаще, чем при применении оголенного провода. Установка деревянных столбов не доставляет особой трудности, однако бетонные конструкции имеют высокую стоимость и сложную установку.
• При использовании в масштабах промышленности кабель требует усиленной изоляции.

Похожие темы:

Самонесущий изолированный провод (СИП): технические характеристики

Современные воздушные линии электропередач все чаще монтируют из изолированных проводов. Это гарантирует электробезопасность, избавляет от замыканий в ветреную погоду и уменьшает вероятность воровства электроэнергии методом накидывания, как это делали с голыми жилами. Применяют провод СИП для монтажа уличного освещения, ввода в здание, а также при прокладке новых воздушных линий. Из-за того, что на жилах присутствует изоляция, провода СИП часто называют кабелями. Это утверждение тоже верно. Кабель делится на 2 вида: защищенный и изолированный. В первом случае – это одна алюминиевая жила, покрытая оболочкой. Во втором варианте кабель состоит из нескольких жил с несущим проводом для закрепления.

Разновидности кабелей

Рассматривая технические характеристики провода СИП, надо заметить, что его часто классифицируют по сечению токоведущих жил. Например, сечение провода может быть 2х16, 4х25 и так далее. Самыми востребованными являются кабеля сечением 2х16 и 4х16. Первая цифра маркировки говорит о количестве жил, вторая цифра – их сечение.

Однако на этом самонесущий изолированный провод не ограничивается своими характеристиками, в чем сейчас мы и убедимся:

• маркировка СИП-1 и СИП-1А повествует о том, что кабель имеет три покрытых полиэтиленом жилы для подключения фаз. Четвертая жила провода СИП 1 нулевая. Она может быть голой или покрыта изоляцией, о чем в маркировке говорит буква «А». Рабочая температура таких силовых проводов сип может достигать +70^оС;
• следующий по очереди идет кабель СИП-2 и СИП-2А. Отличие проводов СИП 2 от предыдущего вида заключается лишь в изолирующем покрытии жил, выполненном из сшитого полиэтилена. Применяются провода СИП 2 для укладки воздушных линий напряжением до 1 тыс. вольт. Рабочая температура проводов СИП 2 немного выше, и уже составляет до +90^оС. Чаще всего провода СИП 2 используют в холодных регионах для подключения потребителей;
• маркировка СИП-3 указывает, что это одножильный кабель. Конструкция провода СИП 3 включает стальную центральную жилу, обвитую несколькими проволоками из алюминия. Дело в том, что провода СИП 3 изготавливаются не из чистого алюминия, а из сплавов нескольких металлов. Это позволяет добиться высокого показателя токопроводности, повышенной прочности на разрыв, устойчивости к коррозии. Изолирующая оболочка изготовлена из сшитого полиэтилена. Кабель предназначен для монтажа ВЛИ напряжением 20 тыс. вольт. Рабочая температура составляет +70^оС, а кратковременная может колебаться от -20 до +90^оС;
• провода СИП 4 и аналоги СИП-4Н представляют парный кабель без несущей жилы, то есть – нуля. Если в обозначении проводов СИП 4 присутствует буква «Н», значит, для изготовления жил применялся алюминиевый сплав. Отсутствие буквы указывает на применение чистого алюминия в проводах СИП 4. Жилы провода СИП 4 покрывает специальный изолирующий материал, изготовленный из термопластичного ПВХ. Высокие характеристики изоляции позволяют использовать провода СИП 4 в жарких регионах благодаря ее устойчивости к воздействию УФ лучей;
• завершают наш обзор провода СИП 5 и СИП-5Н. По конструкции они похожи на предыдущий тип с маркировкой 4, только жилы провода СИП 5 покрыты сшитым полиэтиленом. Применяют провода СИП 5 для монтажа ВЛИ напряжением 2,5 кВт. Благодаря покрытию из сшитого полиэтилена провода СИП 5 отлично подходят для холодных регионов. Буква «Н» в обозначении проводов СИП 5 аналогично указывает, из какого металла изготовлены жилы.

Характеристики типов проводов СИП

Для лучшего ознакомления с разными типами самонесущего изолированного провода СИП представлена таблица, содержащая основные характеристики электротехнического изделия.

Из таблицы можно сделать выводы, что самой лучшей изоляцией является сшитый полиэтилен. Такие кабеля могут выдерживать большие температурные нагрузки. А вот минимальный радиус изгиба провода любой марки составляет 10 его диаметров. Еще надо учесть, что хотя температура эксплуатации проводов колеблется от -60 до +50^оС, их монтаж и натяжка разрешается не ниже значения -20^оС. Многие производители предоставляют на свое изделие гарантию на 5 лет при условии, что используется для монтажа оригинальная арматура.

Комплектующие для монтажа кабелей

Комплектующие провода СИП – это не что иное, как монтажная арматура. Она используется на фасадах любых построек, деревянных и ж/б столбах. Арматура позволяет соединять жилы между собой. Например, очень удобны прокалывающие зажимы, которые не нужно изолировать, а также при подключении к аналогичному кабелю с его жилы не требуется срезать изоляцию.

Анкерные крепежи, зажимы, крюки – это все арматура, позволяющая подвешивать кабеля на опорах и фасадах здания. Для регулировки стрел провесов или при подводе линии к зданию электромонтерами используется специальный натяжитель. Кроме этого применяются разные хомуты, ограничители и прочие комплектующие, помогающие в монтаже ВЛИ. Вся арматура отличается антикоррозийной устойчивостью, не боится воздействия УФ лучей, легко монтируется, обеспечивая надежное и герметичное соединение.

Согласно ГОСТ 31946-2012 изоляция фазных жил должна содержать цветовую маркировку, отображаемая продольными линиями, нанесенными прессовкой или напечатанными цифрами. Разрешается нанесение цифр методом тиснения. Нулевая жила не имеет никаких обозначений. Допускается также на фазные жилы нанесение цветных полос, выделяющихся на черном фоне. Если кабель имеет дополнительные жилы, используемые для освещения, они помечаются «В1», «В2» или «В3». Обозначения по изоляции наносится через каждые 500 мм.

Порядок монтажа кабеля на ввод дома

Несмотря на изолирующее покрытие, СИП имеет небольшой вес и его без проблем можно самостоятельно подключить к вводу дома. Однако все действия надо согласовать с соответствующими инстанциями.

Порядок подключения ввода следующий:

1. Перед началом работы надо высчитать длину кабеля от ближайшей опоры до здания. Подсчитав суммарную мощность потребления электроэнергии всех домашних приборов, подбирают оптимальное сечение жил. Обычно 16 мм² для собственного дома хватает.
2. Если расстояние между зданием и ближайшей опорой больше 25 м, придется установить промежуточный столб на расстоянии 10 м от постройки и натяжитель. Для соединения ввода с общей магистралью надо подготовить прокалывающие зажимы. Они обеспечат герметичный надежный контакт без снятия с жил изоляции.
3. Кабель фиксируют анкерными крепежами по фасаду здания, а на крайнем крюке устанавливают зажим. Если стена дома построена из горючих материалов, например, дерева, СИП надо дополнительно изолировать гофрированным рукавом. СИП подводят к распределительному щиту, установленному на улице. От щита в дом уже пойдет медный кабель.

Когда все монтажные работы в доме будут окончены, выполняют натяжку кабеля на опору, где закрепляют его крепежом. Теперь осталось прокалывающими зажимами соединить жилы ввода с центральной магистралью и можно испытывать новую линию.

Как узнать вес кабеля?

Самыми применяемыми в быту считаются кабеля сечением жил 16 мм², то есть 2х16 и 4х16. Первый тип применяется для снижения сечения ответвлений к вводу постройки. Чаще всего такая технология применяется на загородных домах и дачах. Второй тип используют для прокладки между опорами воздушных линий мощностью до 1 кВт, а также такими кабелями подключают ввод построек.

Изоляция не сильно увеличивает вес СИП, однако, каждый электромонтер должен хотя бы приблизительно знать массу используемого провода, чтобы правильно рассчитать свои силы. Чтобы узнать вес кабеля, существует специальная таблица, где в расчетных данных указывается масса на 1 км.

Исходя из табличных данных, легко высчитать вес 1 м конкретного кабеля. Вот в принципе и все основные характеристики, которые имеет провод СИП, нужные для домашних электротехнических работ.

Как правильно выбрать СИП?

CИП – самонесущий изолированный провод.

Раньше для воздушных ЛЭП использовался алюминиевый провод без изоляции: три фазных провода и нулевой подвешивались к столбам ЛЭП на изоляторах. При обрыве оголенные провода падали вниз со всеми вытекающими последствиями. Процветали кражи электроэнергии, на оголенные провода в любом месте можно было прицепиться с помощью шестов с крюком прямо с земли. Провода воровали километрами и продавали как цветмет — голый алюминиевый провод даже от изоляции не надо было очищать. Чтобы положить этому конец и был создан СИП. Использование СИП повышает безопасность эксплуатации, упрощает монтаж и делает магистральную линию более компактной.

Преимущества использования СИП:

• Линия электропередач с использованием СИП продолжает работать даже при схлестывании проводов и падении на них деревьев;
• На СИП не происходит образование льда;
• Применение СИП снижает эксплуатационные расходы до 80%;
• Кражи электроэнергии и незаконные подключения становятся более затруднительными;
• Применение СИП исключает гибель птиц на ЛЭП;
• СИП выполняется из материалов, которые не оказывают негативного воздействия на окружающую природную среду и не несут вреда для здоровья человека.

При выборе СИП придется столкнутся с большим разнообразием его видов и маркировок.

Виды и классификация

На сегодняшний день наибольшее распространение получили несколько видов СИП:

• СИП-2 — провод с изолированной несущей нулевой жилой.

Нулевая жила выполнена из алюминиевого сплава, покрытого сверху изоляцией. И вокруг нее скручены фазные жилы, также изолированные. Провод СИП-2 предназначен для сетей с напряжением до 1кВ.

• СИП-3
  СИП – 3 предназначен для напряжений в 10–35кВ.
  Такой провод имеет одну жилу с экструдированной полимерной пленкой, задача которой не обеспечить должный уровень изоляции провода, а снизить вероятность коротких замыканий.
  То есть, сама по себе такая изоляции не гарантирует отсутствие короткого замыкания при сближении с другим проводом или заземленной частью, а только снижает такую вероятность.

• СИП-4 — провод со всеми изолированными жилами одинакового сечения из сплава алюминия.

• Особенностью СИП – 4 является то, что он не имеет нулевой несущей жилы. В связи с этим использовать его можно только в качестве спусков от основной ВЛ к конечным потребителям. Именно таким проводом обычно выполняют подключение к частным домовладениям. Провод СИП-4 предназначен он для сетей напряжением до 1 кВ.

Сравнительная таблица кратких технических характеристик СИП

Тип провода	СИП-2	СИП-3	СИП-4
Количество жил	3+1, 3+1+1, 3+1+2	1	2, 4
Сечение жил, кв. мм	16-150	35-185	10-120
Нулевая (несущая) жила	сплав алюминия со стальным сердечником	сплав алюминия со стальным сердечником	___ (отсутствует нулевая жила)
Фазная жила	алюминий	сплав алюминия со стальным сердечником	алюминий
Напряжение, кВ	до 1	до 35	до 1
Тип изоляции	светостабилизированный сшитый полиэтилен	светостабилизированный сшитый полиэтилен	термопластичный сшитый полиэтилен
Температура эксплуатации	-60…+50 0С	-60…+50 0С	-60…+50 0С
Допустимый нагрев жилы	90 0С	90 0С	70 0С
Применение	ЛЭП до 1 кВ	ЛЭП до 35 кВ	ответвления к зданиям 380 и 220 В, уличное освещение
Срок службы	40 лет	40 лет	25 лет

Разница между ГОСТ и ТУ

Любой производитель изготавливает провод по-своему ТУ, которое соответствует требованиям ГОСТа. Если объяснять по-простому, то каждый завод после того, как выпустит провод по какому-либо ТУ, сообщает об этом государству. А государство, в свою очередь, отвечает: «Хорошо, мы видим ваши технические условия (ТУ). Но у нас свои представления о проводе. Мы хотим, чтобы там были такие-то материалы, они выдерживали такие-то условия и так далее. Ваш провод будет отвечать нашим государственным стандартам (ГОСТ)? Если будет, привозите нам его на сертификацию, мы его проверим, если все хорошо, значит ваш провод будет выполнен по ГОСТ».

Провод СИП может изготавливаться как по ТУ, на 100% соответствующим ГОСТ, так и по собственным ТУ, с некоторыми отступлениями от стандарта. На любом проводе должно быть обозначение «ТУ».

ГОСТ 31946-2012, которому должен соответствовать СИП, можно найти на нашем сайте RERNSK.RU в разделе «Каталог продукции» или перейти по ссылке https://rernsk.ru/catalogs

Расшифровка маркировки

Маркировка, нанесенная на провод, имеет буквенное, числовое или цветовое обозначение. В качестве примера рассмотрим обозначения СИП-2 «3х70+1х95+16-0,6/ ТУ 16-705.500-2006».

Первая цифра обозначает количество основных жил, то есть их 3. Вторая цифра говорит нам о том, что сечение основных жил равно 70 кв. м.

1х95 – 1 несущая изолированная жила, которая имеет сечение 95 мм².

+16 – доп. жила с сечением 16 мм² для подключения освещения.

0.6/1 кВ – номинальное напряжение, на которое рассчитаны жилы.

В ГОСТе есть четкие указания по поводу нанесения маркировки, которая состоит из букв, цифр или обозначается цветом.

Фазные жилы могут обозначаться выдавленными продольными полосами или числами, которые наносятся при помощи печати или тиснения. Изоляция нулевой жилы не имеет никаких обозначений. Вместо числового или буквенного обозначения может применяться обозначение цветом — нанесенная цветная полоска должна иметь ширину более 1 мм.

Жилы, которые являются дополнительными и предназначены для освещения, имеют маркировки В1, В2, В3.

Маркировка в обязательном порядке должна быть устойчива к воздействию ультрафиолетовых лучей на протяжении всего эксплуатационного срока. Для крепления провода на линиях электропередачи используется современная арматура СИП.

Все перечисленные технические характеристики СИП способствуют популяризации его применения в России. Именно благодаря им использование провода для прокладки линий электропередачи является наиболее целесообразным. Неудивительно, что рынок СИП продолжает расти.

Купить провод СИП любого сечения и длины вы можете, обратившись к менеджерам компании «РОСЭНЕРГОРЕСУРС» по тел. (383) 36-321-36.

Поделиться:

Самонесущий изолированный провод СИП

ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ (СИП-2, СИП-3, СИП-4)

Технические характеристики и конструкция наиболее популярных проводов.

Характеристики проводов:

Марка провода	Число и номинальное сечение фазных и нулевой несущих жил, шт х мм2	Расчетный наружный диаметр провода, мм	Масса провода, кг/км
	3х16+1х25	24	308
	3х16+1х54,6	28	427
	3х25+1х35	27	424
	3х25+1х54,6	30	512
	3х35+1х50	31	571
	3х35+1х54,6	32	606
	3х50+1х50	34	727
	3х50+1х54,6	35	762
	3х50+1х70	36	798
	3х70+1х54,6	39	973
	3х70+1х70	40	1010
	3х70+1х95	41	1087
	3×95+1×70	43	1240
	3×95+1×95	45	1319
	3х120+1х95	48	1553
	3х150+1х95	50	1787
	3х185+1х95	55	2403
	3х240+1х95	60	2968
	1х35	12	165
	1х50	13	215
	1х70	15	282
	1х95	16	364
	1х120	18	445
	1х150	19	540
	1х185	21	722
	1х240	24	950
	1х35	14	209
	1х50	16	263
	1х70	17	334
	1х95	19	421
	1х120	20	518
	1х150	22	618
	1х185	24	808
	1х240	26	1045
	2х16	15	139
	4х16	18	278
	2х25	17	196
	4х25	21	392

Конструкция токопроводящих жил:

Номинальное сечение основной токопроводящей жилы, мм2	Число проволок в жиле, шт, не менее	Наружный диаметр жилы, мм		Электрическое сопротивление жилы постоянному току на длине 1 км, Ом, не более
		Мин	Макс
16	7	4,60	5,10	1,910
25	7	5,70	6,10	1,200
35	7	6,70	7,10	0,868
50	7	7,85	8,35	0,641
70	7	9,45	9,95	0. 443
95	7	11,10	11,70	0,320
95	19	11,00	12,00	0,320
120	19	12,50	13,10	0,253
150	19	14,00	14,50	0,206
185	19	15,45	16,15	0,164
240	19	17,75	18,45	0,125

Конструкции нулевой несущей жилы самонесущего изолированного провода СИП-2 и токопроводящей жилы защищенных проводов СИП-3:

Номинальное сечение основной токопроводящей жилы, мм2	Число проволок в жиле, шт, не менее	Наружный диаметр жилы, мм		Электрическое сопротивление жилы постоянному току на длине 1 км, Ом, не более	Эл сопротивление жилы постоянному току на длине 1 км, Ом, не более
		Мин	Макс
25	7	5,70	6,10	7,4	1,380
35	7	6,70	7,10	10,3	0,986
50	7	7,85	8,35	14,2	0,720
54,6	7	9,20	9,60	16,6	0,630
70	7	9,45	9,95	20,6	0,493
95	7	11,10	11,70	27,9	0,363
95	19	12,20	12,90	27,9	0,363
120	19	12,50	13,10	35,2	0,288
150	19	13,90	14,50	43,4	0,236
185	19	15,45	16,15	53,5	0,188
240	19	17,75	18,45	69,5	0,145

Допустимые токовые нагрузки проводов:

Номинальное сечение основных жил, мм2	Допустимый ток нагрузки, А не более			Допустимый ток односекундного короткого замыкания, кА, не более
				Самонесущих изолированных проводов	Защищенных проводов
	Самонесущих изолированных проводов	Защищенных проводов
		20 кВ	35 кВ
16	100	—	—	1,5	—
25	130	—	—	2,3	—
35	160	200	220	3,2	3,0
50	195	245	270	4,6	4,3
70	240	310	340	6,5	6,0
95	300	370	400	8,8	8,2
120	340	430	460	10,9	10,3
150	380	485	520	13,2	12,9
185	436	560	600	16,5	15,9
240	515	600	670	22,0	20,6

Допустимые токовые нагрузки проводов рассчитаны при температуре окружающей среды 25°С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2. При расчетных температурах окружающей среды, отличающихся от 25°С, необходимо применять поправочные коэффициенты.



Технические характеристики:

— Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150
— Провода стойки к воздействию солнечного излучения
— Радиус изгиба при монтаже и установленного на опорах провода, н/м…….10 наружных диаметров
— Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 минут:
-самонесущие изолированные провода (СИП-2, СИП-4)  — 4 кВ
— защищенные на номинальное напряжение 20 кВ (СИП-3) -6 кВ
-защищенные на номинальное напряжение 35 кВ (СИП-3)- 10 кВ
— Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20 кВ, не менее — 24 кВ,
для проводов на номинальное напряжение 35 кВ, не менее – 40 кВ переменного тока частотой 50 Гц
— Прочность при растяжении проволок из алюминиевого сплава до их вкрутки в нулевую несущую жилу, не менее – 295 Н/мм2.
-Допустимый нагрев токопроводящих жил при эксплуатации не превышает 90 °С в нормальном режиме и 250 °С — при коротком замыкании.
— Скрутка — изолированные жилы скручены между собой, правое направление.
— Монтаж проводится при температуре окружающей среды не ниже — 20⁰C
— Диапазон температур при эксплуатации от — 60⁰C до + 50⁰C
— Срок службы проводов должен быть не менее 40 лет.


СИП-2

Описание:

Самонесущий изолированный провод СИП-2 используется как передатчик электроэнергии в воздушных линиях и ответвлениях к вводам в постройки и дома. В том числе провод используют для протяжки на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

СИП-2 рассчитан под напряжение 0,6/1 кВ, отличается долговечностью, высокой стойкостью к повреждениям и возможностью использования в среде с агрессивными климатическими и химическими условиями. СИП-2 может быть использован в пожароопасных зонах, в таком случае на провод должно наноситься огнезащитное покрытие.

Конструкция провода:

Провод выполнен основными алюминиевыми токопроводящими жилами и нулевой несущей жилой из сплава алюминия. Все жилы изолированы светостабилизированным сшитым полиэтиленом.
Вокруг нулевой несущей жилы скручены изолированные фазные токопроводящие жилы.

Возможно изготовление несущих жил проводов СИП-2 из алюминиевых проволок, имеющих стальные оцинкованные проволоки, учитывая соответствие этих проводов электрическому сопротивлению, разрывную прочность и геометрические размеры проводам из алюминиевого сплава аналогичного сечения.

Условия эксплуатации и монтажа:

— Провода СИП-2 стойки к изгибу при температуре: -40°С
— Допустимые усилия в нулевой жиле при растяжении и эксплуатации не должны превышать: 45 Н/мм2
— Допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации не должны превышать: 45 Н/мм2

Преимущества провода СИП-2:

— Надежное и бесперебойное энергообеспечение для потребителя (исключается вероятность короткого замыкания из-за схлестывания фазных проводников, случайных перекрытий и т.п.).
— Сокращение общих эксплуатационных расходов из-за уменьшения объемов аварийно-восстановительных работ
— Предотвращение гололедообразования на проводах.
— Провод марки СИП-2 с нулевой несущей жилой 50 мм2 и более могут изготавливаться с 1, 2 или 3 вспомогательными жилами сечением: для цепей наружного освещения — 16, 25 или 35 мм2, для цепей контроля — 1,5; 2,5 или 4 мм2.



 СИП-3

Описание:

СИП-3 провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого полиэтилена.
Применяются для организации линий воздушных передач, в климатических условиях УХЛ и ХЛ. Возможен монтаж в промышленных районах, на морских или озерных (соленых) побережьях, в регионах засоленных песков.
Применение СИП-3 возможно для магистралей на номинальное напряжение от 10 до 20 кВ и 35 кВ.



Конструкция проводов:

— Одна круглая многопроволочная уплотнённая жила из алюминиевого сплава номинальным сечением 35…240 мм².
— Защитная изоляция из светостабилизированного сшитого полиэтилена, номинальной толщиной 2, 3 мм.



Условия монтажа:

-Провода СИП-3 стойки к изгибу при температуре: -40°С
-Монтаж провода СИП-3 проводится при натяжении, не превышающем 35 Н/ 1 мм2 сечения жилы. Обязательное условие – сохранение целостности изоляции.
-Допустимо совместное расположение СИП-3 с изолированными телефонными линиями (дистанция – не менее 0,5м).



Преимущества СИП-3:

-высокая пожарная безопасность;
-возможность производства ремонта на работающей магистрали;
-не нужно использовать траверсы изоляторов;
-возможность монтажа в условиях города при соответствии требованиям безопасности и строительства;
-устойчивость к растягивающим напряжениям, исключает обрыв линии в результате падения веток и прочих предметов;
-уширение охранной зоны;
-на одну опору можно монтировать СИП и неизолированный кабель;
-провода не схлестываются, что исключает КЗ;
-надежность изделия, бесперебойная работа потребителей;
-простота ухода и обслуживания;
-высокая скорость проведения ремонтных работ;
-сокращение потерь напряжения на трассах;
-отменные рабочие характеристики провода СИП-3;
-сокращение затрат при монтаже новой линии электропередач;
СИП-3 характеризуется отсутствием нулевой жилы, при этом он может монтироваться без дополнительных поддерживающих конструкций, таких как трос, ванта, растяжка.





СИП-4









Описание:

СИП-4 — провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена. Провода предназначены для передачи электроэнергии воздушными линиями электропередачи на напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц, для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерным сооружениям.

Конструкция провода:

Токопроводящие жилы — алюминиевые, круглые, многопроволочные, уплотненные (компактированные), сечение жил 16-25 мм2. Число жил провода: 2—4.



Условия монтажа:

— Допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации не должны превышать: 45 Н/мм2;
— Минимальное сечение в 16 мм² применяется для питания потребителей на напряжение 220 В. При питании напряжением 380 В, используют 4-х жильный кабель СИП-4.



 Преимущества СИП-4:

— хорошая механическая прочность, которая позволяет ему выдерживать порывы сильного ветра и падения крупных веток деревьев;
— современная изоляция защищает токоведущие жилы от коррозии, влаги и льда, а также предотвращает короткое замыкание между фазами по различным причинам;
— простой монтаж и эксплуатация.

Список компаний по уличному освещению

ФИРМА CND S.R.L.

Мы разрабатываем и производим системы освещения, основанные на использовании светодиодов, солнечных водонагревателей, тепловых трубок охлаждения, технологий экологически чистой энергии.
Предлагаем услуги по консалтингу для установления партнерских отношений, торговли …

Адрес ： Кишинев, Московский проспект, 18, кв. 4 Вид деятельности ： Прочее

Baoding Century Starlight New Energy Co Ltd

Мы — профессиональный производитель светодиодных светильников.Светодиодные уличные фонари в нашем основном ассортименте. Компания Baoding Century Starlight New Energy, основанная в 2006 году, занимается исследованиями и разработками, а также продажей энергосберегающих светильников. Площадь …

Адрес ： Баодин, Хэбэй, Китай Вид деятельности ： Производство

Ningbo Liaoyuan Lighting Co., Ltd.

Ningbo Liaoyuan Lighting Co., Ltd является крупнейшим производителем дорожного освещения, уличных и специальных стальных опор в Китае.Мы специализируемся на производстве различных прожекторов, опор для электропередач, микроволновых …

Адрес ： Промышленная зона, Сяодун, Юяо, Чжэцзян, Китай Тип бизнеса ： Производство

DMllite Co., LTD.

Компания №1, которая преодолевает трудности светодиодных приложений. Терморегулятор, сбалансированное освещение, энергосбережение. Мы можем обеспечить более 60% сохраненных приложений и сертифицированы CE.Если вы хотите найти квалифицированное освещение, просто …

Адрес ： 102 Chungu Building 58-4 Samsung-dong, Gangnam-gu, Сеул, Корея, Южная Корея Тип деятельности ： Дистрибьюторы / оптовики

Uslu Trading

4Why Uslu Trading; & iuml; Мы предлагаем справедливые и конкурентоспособные цены & iuml; Продукты НЕ СДЕЛАНЫ В КИТАЕ & iuml; Долгое время без проблем пользовался & iuml; Быстрая и простая установка & iuml; Мы предлагаем индивидуальный подход…

Адрес ： Siteler Mah. Анаяпи Сядь. 12. Блок, Бурса, Другое, Турция Тип бизнеса Торговля

Tinna Stationery Co., Ltd

Адрес ： Заб Вид деятельности ： Производитель, Торговая Компания

YAZLED LED AYDINLATMA SISTEMLERI SANAYI VE TICARET LIMITED SIRKETI

Ledimtech Led Lighing

— высокотехнологичная компания, которая с момента своего основания в 2010 году занимается интеграцией передовых технологий и идей светотехнической отрасли.С сильной командой R&D, поддерживаемой опытными …

Адрес ： cukurbag mah, bahariye cad, no: 34 b blok 1 Тип предприятия ： Производитель

Zhejiang Hongyuan Lamps Co., Ltd.

Zhejiang Hongyuan lamp Co., Ltd.

Основная информация о компании
* 13 лет отлично подходит для экспорта
* Экспорт в более чем 60 стран
* Сотрудники: Более 150
* Завод…

Адрес ： № 18 Fengyi Road, зона экономического развития Юяо, Тип бизнеса ： Производитель

Ningbo Jiajiaming Lamps Co., Ltd.

Компания

Ningbo Jiajiaming Lamps Co., Ltd. расположена в хорошо известном историческом и культурном городе Лянглонг, Китайская база китайских светильников, город Юяо, одна из важных баз производства светильников для наружного освещения. Наши …

Адрес ： Индустриальный парк, город Ляннун, город Юяо, провинция Чжэцзян.Китай Тип бизнеса ： Производитель

компания vilavi

Французская компания, развивающая рынок солнечной энергии (новая во Франции и очень быстрорастущая), фактически построила первую полную площадку на нашей территории. Заинтересованы в любом виде партнерства с китайскими компаниями, в основном фотоэлектрическими.
…

Адрес ： 15 Rue De Versailies, Massy, ​​Essonne, France Тип бизнеса ： Торговая компания, агент

ОМ ЭЛЕКТРИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ

Завод по производству электрических деталей, например, предохранителей и распределительных коробок опор уличного освещения.

Адрес ： Haron Elrashed Street Вид деятельности ： Производитель, Торговая Компания

Teliko Ltd

Освещение брендов | Бренды Acuity

переключить меню

• AYI (NYSE)
• $

• Как купить
• Инвесторам
• О нас
• Авторизоваться
  • Войти / Зарегистрироваться
  • Избранное

• Как купить

• Бренды Бренды
  • Задний
  • Бренды
  • Освещение
  • Управление освещением
  • Управление зданием
  • Интернет вещей
  • Компоненты
  • Дневное освещение
• Продукция Продукты
  • Задний
  • Продукция
  • В помещении В помещении
    • Задний
    • В помещении
    • Архитектурный
    • Пользовательские архитектурные
    • Системы дневного света
    • Декоративный
    • Даунлайт / Цилиндры
    • Линейный
    • Модульный монтаж
    • Кратное
    • Освещение OLED
    • Панели
    • Торговые огни
    • Полосы света
    • Трек
    • Направляющие системы
    • Трофферы
    • Настенные кронштейны
    • Обертывания
  • Жилая Жилой
    • Задний
    • Жилой
    • Декоративный линейный
    • Даунлайты
    • Монтаж заподлицо / на поверхность
    • Линейный акцент
    • Кулоны / Полуутопленные
    • Бра
    • Мансардные окна
    • Умный дом
    • Ступеньки
    • Трек
    • Направляющие системы
    • Подкабинет / Задача
    • Коммунальная / гардероб
    • Тщеславие
  • Промышленный Промышленное
    • Задний
    • Промышленный
    • Линейные высокие бухты
    • Низкие бухты
    • Модульный монтаж
    • Круглые высокие бухты
    • Мансардные окна
    • Особые приложения
    • Полосы света
  • На улице Открытый
    • Задний
    • На улице
    • Район и участок
    • Болларды
    • Строительная гора
    • Прожектор и ландшафт
    • Гараж и навес
    • Ingrade
    • Период освещения
    • Столбы и оружие
    • Дорога
    • Спортивное освещение
    • Ступеньки
    • Подводный
  • Конфайнмент / Вандал Заключение / Вандал
    • Задний
    • Конфайнмент / Вандал
    • Конфайнмент
    • Даунлайт / Корпус
    • Знак аварийного выхода
    • Прожектор
    • Линейный
    • Бра
    • Поверхностный свет
    • Троффер
    • Настенный рюкзак
  • Безопасность жизни Безопасность жизни
    • Задний
    • Безопасность жизни
    • Инверторы переменного тока для аварийных ситуаций
    • Аварийные балласты и драйверы
    • Устройства аварийного управления
    • Блоки и пульты аварийного освещения
    • Знаки выхода и комбинации
  • Органы управления Управление
    • Задний
    • Органы управления
    • Аксессуары
    • Управление включенным освещением
    • Контроллеры
    • Датчики дневного света
    • Контроллеры нагрузки
    • Мобильные приложения
    • Датчики присутствия
    • Уличные фотоуправления и датчики
    • Панели
    • Программное обеспечение
    • Настенные станции и переключатели
  • Управление зданием Управление зданием
    • Задний
    • Управление зданием
    • Программное обеспечение для управления энергопотреблением здания
    • Подключенная система управления зданием
    • Единый строительный контроль
  • Интернет вещей Интернет вещей
    • Задний
    • Интернет вещей
    • Обзор Atrius
    • Интегрированные решения Atrius
    • Сенсорная сеть с поддержкой Atrius
    • Atrius Software Services
    • DGLogik
  • Управление включенным освещением Управление включенным освещением
    • Задний
    • Управление включенным освещением
    • Проводное включенное освещение nLight
    • Беспроводное освещение nLight
    • Сенсорный переключатель JOT Включено освещение
• Ресурсы Ресурсы
  • Задний
  • Ресурсы
  • Отрасли промышленности Отрасли
    • Задний
    • Отрасли
    • Коммерческий офис
    • Здравоохранение

Прямое освещение

Поиск search-iconСоздано в Sketch.

• Торговый вход
• Вход для клиентов

• noun_profile_2773814Создано в Sketch.ВОЙТИ В СИСТЕМУ
• Форма Создано с помощью Sketch. МАГАЗИНЫ Найти магазин
• 0 noun_shopping_2311217Создано в Sketch.КОРЗИНА 0,00 руб.
• GroupCreated with Sketch.МЕНЮ GroupCreated with Sketch. МЕНЮ

• ГЛАВНАЯ
• Освещение
  • Подвесные светильники
    • Современные Кулоны
    • Светодиодные подвески
    • Традиционные подвески
    • Роскошные люстры
    • Детские подвески
  • Настенные светильники
    • Освещение тщеславия
    • Светодиодные настенные светильники
    • Настенный светильник накаливания
    • Галогенный настенный светильник
    • Лестницы
  • Настольные лампы
    • Светодиодные настольные лампы
    • Традиционные настольные лампы
    • Современные настольные лампы
    • Настольные лампы для учебы
    • Новинка настольные лампы
  • Распределительное устройство
    • Бастер + удар
  • Даунлайт
    • Фиксированные даунлайты
    • Наклонные потолочные светильники
    • Безрамочные даунлайты
  • Точечные светильники
    • Прожекторы
    • Освещение трека
  • Торшеры
    • Светодиодные напольные лампы
    • Лампы накаливания
  • Лампочки
    • Светодиодная лампа
    • Углеродная промышленность
    • Эко-галоген
  • Светильники для скрытого монтажа
    • Светодиодные потолочные светильники
    • Светодиодная лента
    • Лампа накаливания
    • Скрытые крепления своими руками
  • Наружное освещение
    • Внешняя стена
    • Освещение безопасности
    • Внешние фонари
    • Внешний сад
• Вентиляторы
  • Вентиляторы
    • Потолочные вентиляторы переменного тока
    • Потолочные вентиляторы постоянного тока
    • Пульты вентилятора
    • Световые комплекты
• Умное освещение
  • Умное освещение
    • Abode Connect
    • ОБЩЕСТВО Хамелеон
    • Умное освещение AWOX
    • Умные лампы
• Стили
  • Стили
    • Традиционный
    • Скандинавский
    • Люкс
    • Модерн середины века
    • Бастер + удар
• Консультация
• Блог
• Связаться с нами

• войти в систему или зарегистрируйтесь

• ГЛАВНАЯ
• Освещение
  • Подвесные светильники
    • Современные Кулоны
    • Светодиодные подвески
    • Традиционные подвески
    • Роскошные люстры
    • Детские подвески
  • Настенные светильники
    • Освещение тщеславия
    • Светодиодные настенные светильники
    • Настенный светильник накаливания
    • Галогенный настенный светильник
    • Лестницы
  • Настольные лампы
    • Светодиодные настольные лампы
    • Традиционные настольные лампы
    • Современные настольные лампы
    • Настольные лампы для учебы
    • Новинка настольные лампы
  • Распределительное устройство
    • Бастер + удар
  • Даунлайт
    • Фиксированные даунлайты
    • Наклонные потолочные светильники
    • Безрамочные даунлайты
  • Точечные светильники
    • Прожекторы
    • Освещение трека
  • Торшеры
    • Светодиодные напольные лампы
    • Лампы накаливания
  • Лампочки
    • Светодиодная лампа
    • Углеродная промышленность
    • Эко-галоген
  • Светильники для скрытого монтажа
    • Светодиодные потолочные светильники
    • Светодиодная лента
    • Лампа накаливания
    • Монтаж заподлицо своими руками
  • Наружное освещение
    • Внешняя стена
    • Освещение безопасности
    • Внешние фонари
    • Внешний сад
• Вентиляторы
  • Вентиляторы
    • Потолочные вентиляторы переменного тока
    • Потолочные вентиляторы постоянного тока
    • Пульты вентилятора
    • Световые комплекты
• Умное освещение
  • Умное освещение
    • Abode Connect
    • ОБЩЕСТВО Хамелеон
    • Умное освещение AWOX
    • Умные лампы
• Стили
  • Стили
    • Традиционный
    • Скандинавский
    • Люкс
    • Модерн середины века
    • Бастер + удар
• Консультация
• Блог
• Связаться с нами
• АВТОРИЗОВАТЬСЯ

МАГАЗИН ПО КАТЕГОРИИ

Новинки

• Новый

КУЛОН ЛАТУНЬ SKOURA 1Л 500ММ

679 долларов.
