Сип сечение провода. СИП-провода: виды, характеристики, монтаж и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое СИП-провода. Какие бывают типы СИП. Для чего используются СИП-провода. Как правильно монтировать СИП. На что обратить внимание при выборе СИП.

Содержание

Что такое СИП-провода и их основные характеристики

СИП (самонесущие изолированные провода) — это современный тип проводов для воздушных линий электропередачи. Основные характеристики СИП:

Состоят из изолированных жил, скрученных вокруг несущего троса
Рассчитаны на напряжение от 0,6/1 кВ до 35 кВ
Изоляция выполнена из светостабилизированного сшитого полиэтилена
Не подвержены коррозии и устойчивы к атмосферным воздействиям
Имеют длительный срок службы — до 40 лет
Безопасны в эксплуатации за счет изоляции всех проводников

СИП-провода обладают рядом преимуществ по сравнению с неизолированными проводами, что обуславливает их широкое применение в современных электросетях.

Основные типы и маркировка СИП-проводов

В зависимости от конструкции и назначения выделяют следующие основные типы СИП-проводов:

СИП-1 — с неизолированной нулевой несущей жилой
СИП-2 — с изолированной нулевой несущей жилой
СИП-3 — защищенные провода для ВЛ 10-35 кВ
СИП-4 — без несущего троса, для ответвлений

Маркировка СИП включает тип, количество и сечение жил. Например, СИП-2 3х70+1х95 означает провод с 3 фазными жилами сечением 70 мм2 и нулевой жилой 95 мм2.

Области применения различных типов СИП

СИП-провода используются в следующих областях:

СИП-1 и СИП-2 — для магистральных воздушных линий 0,4 кВ
СИП-3 — для ВЛ 6-35 кВ в качестве защищенных проводов
СИП-4 — для ответвлений к зданиям и уличного освещения

Выбор типа СИП зависит от назначения линии, класса напряжения и условий прокладки. Правильный подбор обеспечивает надежность и долговечность электроснабжения.

Особенности монтажа СИП-проводов

При монтаже СИП-проводов необходимо соблюдать следующие правила:

Использовать специальную арматуру для крепления и анкеровки
Соблюдать допустимые радиусы изгиба при прокладке
Не допускать механических повреждений изоляции
Применять термоусаживаемые муфты для соединений и ответвлений
Заземлять экраны СИП-3 на опорах ВЛ

Монтаж должен выполняться квалифицированным персоналом с соблюдением всех требований ПУЭ и инструкций производителя.

Преимущества использования СИП по сравнению с неизолированными проводами

СИП имеют ряд важных преимуществ:

Высокая надежность и безопасность эксплуатации
Снижение эксплуатационных расходов
Уменьшение габаритов линии
Возможность совместной подвески с линиями связи
Отсутствие коротких замыканий при схлестывании проводов
Простота монтажа и ремонта

Эти преимущества обуславливают экономическую эффективность применения СИП, особенно в стесненных городских условиях.

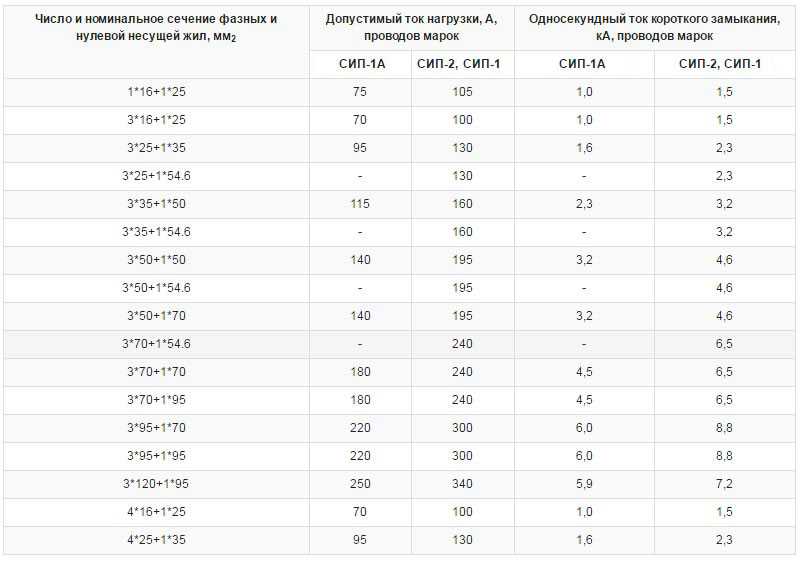

Выбор сечения и расчет нагрузочной способности СИП

При выборе СИП учитывают следующие факторы:

Передаваемая мощность и ток нагрузки
Допустимые потери напряжения
Механические нагрузки (ветер, гололед)
Климатические условия

Расчет сечения проводят по длительно допустимому току и проверяют на соответствие требованиям по потерям напряжения. Нагрузочная способность СИП выше, чем у неизолированных проводов аналогичного сечения.

Срок службы и условия эксплуатации СИП-проводов

СИП-провода имеют длительный срок службы при правильной эксплуатации:

Нормативный срок — не менее 25 лет
Фактический срок может достигать 40-50 лет
Гарантийный срок от производителя — обычно 3-5 лет

Для обеспечения долговечности необходимо соблюдать правила монтажа и эксплуатации, не допускать механических повреждений изоляции и перегрузок по току.

Как климатические факторы влияют на срок службы СИП?

Климатические факторы оказывают следующее влияние на СИП:

Ультрафиолетовое излучение — может вызывать старение изоляции
Перепады температур — приводят к термомеханическим напряжениям
Влажность — способствует развитию микротрещин в изоляции
Загрязнение воздуха — ускоряет деградацию поверхности изоляции

Современные СИП имеют усиленную светостабилизированную изоляцию, устойчивую к атмосферным воздействиям. Это обеспечивает их надежную работу в различных климатических зонах.

Какие меры необходимы для продления срока службы СИП?

Для увеличения срока эксплуатации СИП рекомендуется:

Проводить периодические осмотры линии
Своевременно устранять повреждения изоляции
Не допускать длительных перегрузок по току
Применять устройства защиты от перенапряжений
Очищать провода от загрязнений в промышленных зонах

Регулярное техническое обслуживание позволяет выявлять дефекты на ранней стадии и предотвращать преждевременный выход СИП из строя.

404 — несуществующая страница

Москва

+7 495 128-28-28

Бонусная программа Войти

Войти или зарегистрироваться Создать аккаунт организации Личный кабинет

Телефон

Вы можите запросить код подтверждения повторно или оформить быстрый заказ без регистрации прямо сейчас

+7 495 128-28-28

ELECTROTORG2023

Такой страницы не существует или она была удалена.

Вы можете начать с главной

Или перейти на интересующий Вас раздел:

Электромонтажное оборудование

Электроустановочные изделия

Климатическое оборудование

Освещение

Метизы и крепеж

Инструменты

Стройматериалы

ТВ, видеонаблюдение, интернет и связь

Товары для жизни

Праздничная светотехника

Способы оплаты

Позвонить

Написать

Быстрая покупка

Спасибо! Ваш заказ принят!

Самонесущие изолированные провода (СИП)

Самонесущие изолированные провода (СИП) предназначены для воздушных линий электропередачи. Они могут быть рассчитаны на напряжение 0,6/1 кВ включительно и на напряжения от 10 до 35 кВ. Провода на номинальное напряжение 10, 20 и 35 кВ называют защищенными.

В соответствие с требованиями введенного в действие с 01.07.2006 года национального стандарта ГОСТ Р 52373-2005 (с 01.01.2014 этот нормативный документ выпущен как межгосударственный стандарт ГОСТ 31946-2012) по конструктивному исполнению провода СИП подразделяются на следующие основные марки, показанные в Таблице 1.

Таблица 1

Марка провода	Напряжение, кВ	Конструкция провода СИП по ГОСТ Р 52373-2005 и ТУ 16-705.500-2006
СИП-1	0,6/1	С неизолированной нулевой несущей жилой из алюминиевого сплава и изолированными основными жилами из алюминия
СИП-2	0,6/1	С изолированной нулевой несущей жилой из алюминиевого сплава и изолированными основными жилами из алюминия
СИП-3	10 — 35	Токопроводящая жила из алюминиевого сплава с защитной изоляцией
СИП-4	0,6/1	Изолированные токопроводящие жилы из алюминия без нулевой несущей жилы

Герметизированные провода имеют дополнительный индекс (г).

Изоляцию всех проводов выполняют из светостабилизированного сшитого полиэтилена.

Прочность при растяжении проводников из алюминия – не менее 120 Н/мм².

Прочность при растяжении проводников из алюминиевого сплава – не менее 295 Н/мм².

Провода СИП-1 и СИП-2 представляют собой многожильные провода, содержащие изолированные токопроводящие алюминиевые жилы и нулевую несущую жилу из алюминиевого сплава, предназначенную для крепления или подвеса провода. У СИП-1 нулевая несущая жила не изолирована, у СИП-2 – изолирована. Провода предназначены для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений. Номинальные сечения основных токопроводящих жил могут быть 16, 25, 35, 50, 70, 95, 120, 150, 185 и 240 мм

2. Сечения нулевых несущих жил могут иметь значения: 25, 35, 50, 54.6, 70 и 95 мм². Провода могут содержать вспомогательные жилы для подключения светильников наружного освещения и для цепей контроля.

Провода СИП-4 представляют собой многожильный провод с изолированными алюминиевыми жилами. Номинальные сечения жил – 16 или 25 мм². Провода СИП-4 предназначены для ответвлений от ВЛ к вводу и прокладке по стенам зданий и сооружений. В их составе нет несущей жилы из алюминиевого сплава, поэтому они не могут быть использованы для магистралей ВЛ.

Провода СИП-3 представляют собой жилу из алюминиевого сплава, защищенную экструдированной полимерной защитной изоляцией. Провода СИП-3 предназначены для воздушных линий электропередачи на номинальное напряжение 10, 20 и 35 кВ. Максимальное сечение жил этих проводов 240 мм².

В последнее время освоен выпуск защищенных проводов СИП-7 на номинальное напряжение110 кВ. Их выпускают по ТУ 3555-047-05755714-2009.

Все марки проводов СИП необходимо использовать строго по назначению. Следует точно подбирать арматуру для крепления проводов и ответвлений от магистрали для каждой конкретной марки провода.

Недопустимо использовать для ВЛ вместо проводов СИП-2 провода СИП-4. Например, при попытке замены провода СИП-2 3х25+1х54,6 -0,6/1 (проводник 54,6 – нулевой несущий из алюминиевого сплава) проводом СИП-4 4х25 – 0,6/1 (используя при этом узлы крепления для провода СИП-2 и одну жилу СИП-4 в качестве нулевой несущей) прочность при растяжении несущей жилы уменьшается почти в 6 раз. В 2 раза за счет снижения сечения проводника и в 3 раза за счет использования в качестве несущей жилы проводника из алюминия, вместо проводника из алюминиевого сплава. Срок службы такой сети – до первого серьезного обледенения проводов при значительной ветровой нагрузке.

В городской застройке чаще используют провода СИП-2, так как они не содержат не изолированных жил и позволяют проще обеспечить сближения с инженерными сетями. При прокладке проводов СИП по фасадам зданий необходимо обеспечить расстояние от стен не менее 60 мм (п. 2.4.60 ПУЭ).

В статье дано лишь общее описание самонесущих изолированных проводов. Для получения более полного представления об этих проводах следует изучить указанные в статье нормативные документы. Также могут оказаться полезными инструкции РД 153-34.0-20.408-97 «Правила приемки в эксплуатацию воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами» и РД 153-34.3-20.671-97 «Типовая инструкция по эксплуатации воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами».

На рис. 1 показана сеть наружного освещения, выполненная проводами СИП-2. На Рис. 2 показана подвеска провода СИП-2 за нулевую несущую жилу. На рис.3 – провод СИП, проложенный по фасаду здания.

Сеть наружного освещения

Рис.1 Сеть наружного освещения

Рис. 2 Крепление СИП-2 за нулевую несущую жилу

Рис.3 Прокладка СИП по стене

ПРИМЕЧАНИЕ

До введения в действие ГОСТ Р 52373-2005 кабельные заводы выпускали СИП на номинальное напряжение 0,6/1 кВ по ТУ16.К71-268-98. Эти технические условия соответствовали финскому стандарту HD626s1. Провод имел марку «Аврора». В Таблице 2 показаны конструктивные особенности проводов «Аврора».

Таблица 2

Марка провода	Напряжение, кВ	Конструкция провода «Аврора» по ТУ16. К71-268-98
СИП-1	0,6/1	С неизолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный термопластичный полиэтилен
СИП-1А	0,6/1	С изолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный термопластичный полиэтилен
СИП-2	0,6/1	С неизолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный сшитый полиэтилен
СИП-2А	0,6/1	С изолированной нулевой несущей жилой. Изоляция проводов — светостабилизированный сшитый полиэтилен

С появлением ГОСТ Р 52373-2005 в обозначения самонесущих проводов была внесена существенная путаница. Как результат, до сих пор (спустя 7 лет после введения ГОСТ Р 52373-2005) можно встретить провода СИП с одинаковым названием, но разной конструкцией жил. Например, в продаже можно встретить провод СИП-2 как с изолированной (в соответствие с ТУ 16-705.500-2006), так и с не изолированной нулевой несущей жилой (в соответствие с ТУ16.К71-268-98). Дело усугубляется еще и тем, что во многих справочниках и каталогах, а также в интернете, для многих главном источнике информации, можно увидеть статьи про СИП с давно устаревшей информацией десятилетней давности.

21.05.2014 г.
