Система уравнивания потенциалов в ванной комнате: назначение и устройство

Что такое система уравнивания потенциалов в ванной комнате. Для чего она нужна. Как устроена система уравнивания потенциалов. Какие элементы входят в систему уравнивания потенциалов ванной комнаты. Как правильно выполнить монтаж системы уравнивания потенциалов.

Содержание

Что представляет собой система уравнивания потенциалов в ванной комнате

Система уравнивания потенциалов (СУП) в ванной комнате — это комплекс электротехнических мероприятий, направленных на обеспечение электробезопасности. Основная задача СУП — устранение разности электрических потенциалов между различными металлическими частями и конструкциями в помещении ванной.

Суть работы системы заключается в том, что все металлические элементы соединяются между собой проводниками и подключаются к шине уравнивания потенциалов. Это позволяет выровнять электрические потенциалы и исключить протекание опасных токов через тело человека при прикосновении к металлическим поверхностям.


Для чего необходима система уравнивания потенциалов в ванной

Установка СУП в ванной комнате обусловлена повышенной опасностью поражения электрическим током в условиях высокой влажности. Основные цели создания такой системы:

  • Защита от поражения электрическим током при повреждении изоляции
  • Устранение опасных напряжений прикосновения
  • Отвод статического электричества
  • Снижение электромагнитных помех
  • Выравнивание потенциалов для предотвращения искрения

Таким образом, правильно выполненная СУП значительно повышает электробезопасность в ванной комнате и снижает риск поражения током.

Элементы системы уравнивания потенциалов в ванной комнате

В состав системы уравнивания потенциалов ванной комнаты входят следующие основные элементы:

  • Шина уравнивания потенциалов
  • Проводники уравнивания потенциалов
  • Клеммы и зажимы для подключения проводников
  • Металлические части, подлежащие заземлению (трубы, ванна, полотенцесушитель и т.д.)
  • Дополнительный контур заземления (при необходимости)

Шина уравнивания потенциалов представляет собой медную или латунную пластину с отверстиями для подключения проводников. Она устанавливается в специальном щитке или коробке.


Какие металлические части необходимо подключать к системе уравнивания потенциалов

К системе уравнивания потенциалов в ванной комнате подключаются следующие металлические элементы и конструкции:

  • Металлическая ванна или душевой поддон
  • Трубы горячего и холодного водоснабжения
  • Полотенцесушитель
  • Металлические корпуса светильников
  • Металлические вентиляционные решетки
  • Металлические дверные коробки
  • Металлическая арматура в стенах и полу
  • Металлические короба и лотки для кабелей

Все доступные прикосновению металлические части должны быть надежно соединены с шиной уравнивания потенциалов.

Как правильно выполнить монтаж системы уравнивания потенциалов

Монтаж системы уравнивания потенциалов в ванной комнате выполняется в следующей последовательности:

  1. Установка шины уравнивания потенциалов в специальном щитке
  2. Прокладка проводников от шины ко всем металлическим элементам
  3. Подключение проводников к металлическим частям через клеммы
  4. Соединение шины с главной заземляющей шиной здания
  5. Проверка целостности цепи и измерение сопротивления

Важно использовать провода достаточного сечения (не менее 4 мм²) и обеспечить надежный контакт во всех соединениях. Все работы должны выполняться квалифицированным электриком.


Требования нормативных документов к системе уравнивания потенциалов

Основные требования к выполнению системы уравнивания потенциалов в ванных комнатах регламентируются следующими нормативными документами:

  • ПУЭ 7-е издание
  • ГОСТ Р 50571.7.701-2013
  • СП 256.1325800.2016

Согласно этим документам, в ванных комнатах обязательно должна быть выполнена дополнительная система уравнивания потенциалов. Она должна объединять все доступные прикосновению открытые и сторонние проводящие части.

Типичные ошибки при монтаже системы уравнивания потенциалов

При монтаже СУП в ванных комнатах часто допускаются следующие ошибки:

  • Недостаточное сечение проводников
  • Отсутствие соединения с некоторыми металлическими частями
  • Ненадежный контакт в местах присоединения проводников
  • Отсутствие защиты проводников от механических повреждений
  • Неправильный выбор материала проводников
  • Отсутствие маркировки элементов системы

Для обеспечения максимальной безопасности необходимо строго соблюдать все требования нормативных документов при монтаже СУП.


Проверка работоспособности системы уравнивания потенциалов

После монтажа системы уравнивания потенциалов необходимо выполнить ряд проверок:

  1. Внешний осмотр всех элементов системы
  2. Проверка целостности цепи между шиной и металлическими частями
  3. Измерение сопротивления между шиной и каждым подключенным элементом
  4. Проверка затяжки всех контактных соединений
  5. Измерение сопротивления изоляции проводников

Результаты проверок должны быть зафиксированы в протоколе испытаний. При обнаружении неисправностей их необходимо немедленно устранить.


Дополнительная система уравнивания потенциалов в ванных и душевых помещениях

Дополнительная система уравнивания потенциалов в ванных и душевых помещениях

Рубрика: Статьи   ‡

Довольно часто при выполнении электромонтажных работ в ванной или душевой комнате возникают вопросы о дальнейшей безопастной эксплуатации этих помещений. При разработке проектов электроснабжения квартиры, электроснабжения дома, электроснабжения административного здания учитываются все требования номативных документов, но есть некоторые моменты, на которые нормативные документы четкого ответа не дают.  Поэтому в этой статье мы постараемся ответить на вопросы касательно электробезопастности ванных и душевых комнат.

Вопрос №1. Необходимо ли присоединять к шине дополнительной стистемы ураснивания потенциалов (ДСУП) металлических смесителей холодной и горячей воды, отопительный металлический радиатор, если трубы присоединяемые к ним пластмассовые?

Ответ: действительно, на сегодняшний день все большее количество людей при ремонтах в ванных меняют старые металлические трубы, которые являются хорошими проводниками тока, на новые пластмассовые, которые являются диэлектриком. Поэтому если в ванной комнате краны холодной и горячей воды и отопительный металлический радиатор установлены на пластмассовых трубах, то, пренебрегая электропроводностью воды, можно считать, что они изолированы и присоединять их к шине уравнивания потенциалов не требуется.

Вопрос №2. Необходимо ли выполнять уравнивание электрических потенциалов и заземление металлических корпусов ванн в жилых домах в случае, если водопроводные сети выполнены пластмассовыми трубами.

Ответ: Для ванных и душевых помещений является обязательным требование выполнять дополнительную систему уравнивания потенциалов.

К дополнительной системе уравнивания потенциалов должны быть присоединены все доступные одновременному прикосновению открытые проводящие части стационарных электроприемников, сторонние проводящие части (металлические ванны и душевые поддоны, металлические части строительных конструкций и др.), а также нулевые защитные проводники указанных электроприемников и штепсельных розеток. К дополнительной системе уравнивания потенциалов следует также подсоединить заземленную металлическую сетку или заземленную оболочку замоноличенного в пол нагревательного кабеля, если таковой имеется.

Металлическая ванна или душевой поддон, даже если водопроводные и канализационные трубы выполнены из пластмассы, не являются изолированными поскольку, во-первых, водопроводная вода не является диэлектриком, во-вторых, ванна или душевой поддон могут иметь гальваническую связь с заземленными металлическими частями строительных конструкций.

Поэтому, если отсутствуют стационарное электрооборудование с подключенными к дополнительной системе уравнивания потенциалов зажимами нулевых защитных проводников, к которым можно присоединиться, или другие стационарные металлические предметы, подключенные к дополнительной системе уравнивания потенциалов, к которым можно надежно присоединиться, металлические корпуса ванн и душевых поддонов следует присоединить к РЕ шине (зажиму) квартирного щитка с помощью проводника.

Вопрос №3. Выполняя дополнительную систему уравнивания потенциалов в ванной комнате можно ли эту шину присоединить к РЕ проводнику розетки, устанавливаемой для стиральной машины и не прокладывать провод к РЕ шине на вводе в квартиру.

Ответ: при наличии в ванной комнате коробки с шиной уравнивания потенциалов и розетки для стиральной машины шину уравнивания потенциалов можно присоединять к РЕ проводнику розетки, если такое решение приемлемо с конструктивной точки зрения.


К записи 2 коммен

Электрическая безопасность дома и дачи с дополнительной системой уравнивания потенциалов (часть 4)

Материал статьи продолжает объяснять важную тему, позволяющую избежать случайную казнь «электрическим стулом» по глупости в собственной квартире. Ознакомление с ним поможет исключить возникновение несчастных случаев, которые следует предотвратить выполнением технических приемов.

Изложение этого вопроса начато в прошлом обзоре, посвященном ОСУП, когда защита здания выполняется на этапе его постройки с момента создания проекта и до полного воплощения его в жизнь методами уравнивания потенциалов.

Однако, строители не могут предусмотреть все те изменения, которые будущие жильцы станут применять для благоустройства своего жилища, подключая дополнительные системы и устройства, обладающие повышенными рисками поражения электрическим током. Например, замена общепринятых водопроводных труб из стальных сплавов новыми моделями из стеклопластика в одной квартире может нарушить проектный замысел, заложенный в ОСУП.


После подобной переделки созданные ранее строителями электрические связи для уравнивания потенциалов между металлическими деталями здания теряются, а возможность получения человеком электротравм резко возрастает.

Повысить электрическую безопасность дачи и дома в этом случае призвана система дополнительного уравнивания потенциалов, обозначаемая аббревиатурой ДСУП. Она создается не для всего здания, а для отдельной комнаты, обладающей элементами повышенной опасности, например, высокой влажностью, присущей ванной, душевой или кухне.

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.


Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

  • специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
  • сборная шина внутри КДУП;
  • соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.


Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

  • системой отопления;
  • горячим и холодным водопроводом;
  • корпусом ванны либо душевой кабины;
  • заземляющими контактами розеток;
  • корпусами бытовых стационарных приборов.


Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

  • произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
  • проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
  • измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

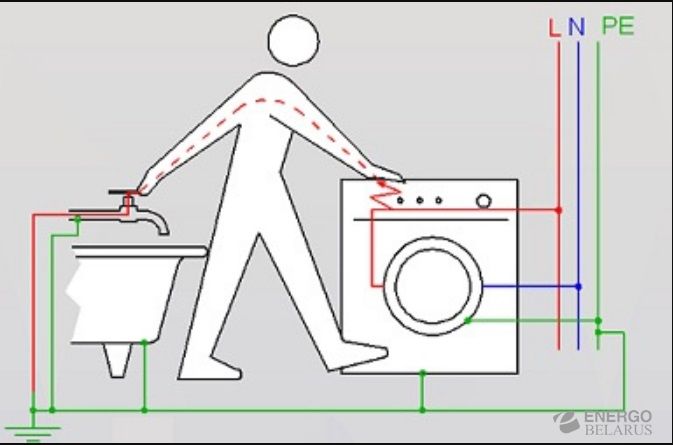

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.


Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

  1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
  2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Рекомендации по повышению безопасности дачи и дома, эксплуатирующих систему заземления TN-C

На приведенных ниже картинках показан далеко не полный перечень случаев возможного поражения электрическим током в квартире со старой электропроводкой в ванной комнате.


Эти варианты можно рассматривать и дальше. Однако, часть их можно сократить до перехода на систему заземления TN-C-S и ДСУП. Для этого необходимо:

  1. обвязать электрической связью металлические корпуса ванной и труб водопровода. Когда же установлены пластиковые трубы, то перемычку подключают непосредственно на водопроводные краны. Этим создастся один из путей стекания опасного потенциала на землю;
  2. установить в схему ввода дома устройство защитного отключения — УЗО с уставкой тока утечки на 30 мА;
  3. подключить в схему реле контроля напряжения РКН.

Эти мероприятия частично смогут сократить возможные риски, но они не обеспечат полную электрическую безопасность дома. Для ее выполнения придется переходить на новый стандарт TN-C-S и монтировать контур повторного заземления. После этого можно будет выполнять переход на ДСУП в ванной комнате и ОСУП во всем здании.

Для закрепления изложенного материала рекомендуем посмотреть видеоролик владельца Рыбачек Пермь о заземлении ванны в ванной комнате, разъясняющий способы устранения опасных потенциалов за счет их уравнивания.

Если же остались вопросы по теме схемы ДСУП, то задавайте их в комментариях, а сейчас самое благоприятное время для того, чтобы сообщить вашим друзьям в соц сетях об электрической безопасности дачи и дома, оборудованной системой дополнительного уравнивания потенциалов.

Полезные товары

Вопрос 3. Нужно ли выполнять систему дополнитель­ного уравнивания потенциалов в ванной комнате, если в ней не установлены штепсельные розетки?

Ответ: В ванных и душевых помещениях выполнение до­полнительной системы уравнивания потенциалов является обяза­тельным (7.1.88) независимо от наличия в ней розеток. Установка розеток допускается только в зоне 3 ванной комнаты. Для ванных комнат, не имеющих зоны 3, штепсельные розетки и выключате­ли должны устанавливаться на расстоянии не менее 0,6 м от дверного проема ванной комнаты на внешней стене (7.

1.48).

Вопрос 4. Нужно ли присоединять к шине дополнитель­ного уравнивания потенциалов светильники ванной комна­ты?

Ответ: В зоне 2 ванной комнаты должны устанавливаться светильники класса защиты 2 (с двойной изоляцией). Допускает­ся применение светильников класса защиты 1 в зоне 3 ванной комнаты при защите цепи, питающей светильник, УЗО с номи­нальным дифференциальным током срабатывания не более 30мА. Арматура светильников класса 1 должна быть подключена к системе дополнительного уравнивания потенциалов.

При соблюдении условия п. 413.1.6.2 ГОСТ Р 50571.3 при­соединение нулевого защитного проводника светильника к шине РЕ квартирного (этажного) щитка считается достаточным.

Вопрос 5. Можно ли ванну соединять не напрямую с ши­ной дополнительного уравнивания потенциалов, а присоеди­нить ее к трубам холодной и горячей воды, а затем уже этот узел — к шине?

Ответ: Корпус ванны и трубопроводы холодной и горячей воды должны быть соединены между собой напрямую всегда.

Присоединение к шине дополнительного уравнивания потенциа­лов допускается выполнять только от ванны или от трубопрово­дов, если способ соединения между ванной и трубами исключает возможность их неконтролируемого рассоединения, например, при замене ванны. В противном случае присоединение к шине уравнивания потенциалов должно быть выполнено как от ванны, так и от труб, несмотря на то, что они соединены между собой.

1.7.86. Изолирующие (непроводящие) помещения, зоны и площадки могут быть применены в электроустановках напряжением до 1 кВ, когда требования к автоматическому отклю­чению питания не могут быть выполнены, а применение других защитных мер невозможно либо нецелесообразно.

Сопротивление относительно локальной земли изолирующе­го пола и стен таких помещений, зон и площадок в любой точке должно быть не менее:

50 кОм при номинальном напряжении электроустановки до 500 В включительно, измеренное мегомметром на напряжение 500 В;

100 кОм при номинальном напряжении электроустановки более 500 В, измеренное мегомметром на напряжение 1000 В.

Если сопротивление в какой-либо точке меньше указанных, такие помещения, зоны, площадки не должны рассматриваться в качестве меры защиты от поражения электрическим током.

Для изолирующих (непроводящих) помещений, зон, площадок допускается использование электрооборудования класса 0 при соблюдении, по крайней мере, одного из трех следующих условий:

1) открытые проводящие части удалены одна от другой и от сторонних проводящих частей не менее чем на 2 м. Допуска­ется уменьшение этого расстояния вне зоны досягаемости до 1,25 м;

2) открытые проводящие части отделены от сторонних проводящих частей барьерами из изоляционного материала. При этом расстояния, не менее указанных в п.п. 1, должны быть обеспечены с одной стороны барьера;

3) сторонние проводящие части покрыты изоляцией, вы­держивающей испытательное напряжение не менее 2 кВ в тече­ние 1 мин.

В изолирующих помещениях (зонах) не должен предусмат­риваться защитный проводник.

Должны быть предусмотрены меры против заноса потен­циала на сторонние проводящие части помещения извне.

Пол и стены таких помещений не должны подвергаться воздействию влаги.

Эквипотенциальное соединение в ванных комнатах. | Форум сообщества Screwfix

  1. JP. Винтовой фиксатор Select

    Небольшая заметка по поводу выравнивания потенциалов в ванных комнатах.В правилах указано, что в ванну не нужно переносить основную связку (сталь и т. Д.). Однако горячая и холодная ванна должна быть скреплена поперечным соединением, что наводит меня на мысль, что это единственный метод заземления ванны. Это неприемлемо из-за того, что трубы непосредственно контактируют со сталью. (Пластиковые проставки, эмаль и т. Д.). Если повезет, у вас может получиться хорошее соединение, но я думаю, что в большинстве случаев не будет непрерывности между ванной и смесителями или, по крайней мере, соединения с высоким сопротивлением.
    Короче говоря, нужно ли покупать ванну до состояния уравнивания потенциалов. Любой ответ будет с благодарностью получен.

  2. 601-04-01 (см. Стр. 25 параграф 4.5 Руководства IEE на месте) говорит: «В ванной или душевой необходимо обеспечить местное дополнительное уравнивание потенциалов, соединяющее вместе клеммы защитных проводов каждой цепи, питающей класс I. оборудование класса II в зонах 1, 2 или 3, а также посторонние проводящие части в этих зонах, включая следующее:
    …. (iv) металлические ванны и умывальники «

    BB

  3. Обратите внимание на разницу между ОСНОВНЫМ соединением и ПЕРЕКРЕСТНЫМ соединением — правильно, нет необходимости в основном соединении с ванной, но также правильно, если требуется поперечное соединение.

  4. извините, для перекрестного соединения прочтите эквипотенциальное соединение!

  5. или даже дополнительная косточка — терминология никогда не была моей сильной стороной !!!

  6. «>

    JP. Винтовой фиксатор Select

    Спасибо за ответ, он меня немного просветил. Всего хорошего, JP.

  7. JP. Винтовой фиксатор Select

    Стоит прочитать спасибо за ответ British Blue и Self Builder, он меня немного просветил.Всего хорошего, JP.

Оборудование для бассейнов и спа | Заземление, склеивание продуктов

CMI — признанный лидер в области электрооборудования бассейнов и спа, заземления и соединения, а также систем солнечного нагрева бассейнов. В бизнесе с 2002 года мы предлагаем тысячи продуктов, чтобы помочь строителям бассейнов и спа и дистрибьюторам предлагать отличные услуги и получать при этом большую прибыль.

Продукты для выравнивания потенциалов, солнечные панели для обогрева бассейнов
Строители и дистрибьюторы бассейнов
Покупайте наши продукты здесь

Мы производим наши собственные высококачественные продукты, производимые прямо здесь, в США, а также мы производим продукцию под собственной торговой маркой, чтобы встретить дистрибьютора и строителя потребности. Благодаря конкурентоспособным ценам, широкому ассортименту товаров и легкодоступным запасам мы — ваш универсальный магазин!

Эквипотенциальное соединение

Эквипотенциальное соединение — наша специальность.Поскольку паразитное и контактное напряжение может существовать по всей Америке, очень важно защитить ваших клиентов при строительстве бассейна. Неправильно закрепленный бассейн и палуба могут не только подвергнуть пловцов риску поражения электрическим током или смерти, но и создать значительную юридическую ответственность для подрядчика.

Соединение и заземление:

Соединение, проще говоря , представляет собой процесс соединения металлических компонентов вместе с металлическим / электрическим соединением.

Заземление, проще говоря , это процесс соединения металлических компонентов (электрической цепи или устройства) с землей с помощью металлического / электрического соединения.

Что касается бассейнов, то путем соединения всех металлических компонентов вместе, он минимизирует удары из-за незакрепленного оборудования, но подвергает всю систему бассейна любым повышенным напряжениям, которые могут быть на нейтрали инженерной системы, потому что Национальный электротехнический кодекс® требует все это должно быть привязано к Панели выключателя. Т.е. мы устраняем статическое напряжение, но подвергаем систему бассейна воздействию нейтрали электросети.

Следовательно, если есть неисправности в цепи домовладельца из-за различных возможностей, таких как водонагреватель и т. Д., Инженерная система, или кто-то перекусывает / перерезает подземный кабель, тогда система бассейна будет иметь повышенный потенциал (напряжение). потому что система бассейнов подключается к нейтральной линии электропередачи коммунального предприятия.Однако это нормально, потому что все в системе находится под одним и тем же потенциалом (напряжением), поэтому пловец, стоящий на этой эквипотенциальной плоскости, не создает пути, чтобы вызвать ток. Это очень похоже на самолет, в который ударила молния, или птица на проводе высокого напряжения. НО, как только пловец выходит из эквипотенциальной плоскости на землю / область, имеющую другой потенциал (напряжение), это создает путь, по которому будет течь ток. В зависимости от разности потенциалов (напряжений) тока может быть достаточно, чтобы вызвать небольшую боль, или этого может быть достаточно, чтобы вызвать фибрилляцию или даже сжечь тело пловца.

По состоянию на 2017 год Национальный электротехнический кодекс® требует надлежащего эквипотенциального соединения металлических компонентов и самого корпуса бассейна.

  • Подробнее

    По состоянию на 2017 год Национальный электротехнический кодекс® требует надлежащего эквипотенциального соединения металлических компонентов и самого корпуса бассейна. Однако результаты тестирования NEETRAC, EPRI и ENERNEX пришли к выводу, что Национальный электротехнический кодекс (NEC) НЕ обеспечивает адекватной защиты человека, стоящего на палубе, от фатальных неисправностей. Терраса у бассейна предназначена для одной цели — входа в бассейн и выхода из него.Он разработан для того, чтобы быть влажным, а будучи влажным, он обладает высокой проводимостью. Чем более проводящей является дека, тем больше она допускает паразитное и контактное напряжение на себя. Версии NEC 2008-2017 годов допускают создание защитной эквипотенциальной плоскости с помощью одного провода, но все проведенные тесты показали, что это неверно. Ученые и отраслевые эксперты в настоящее время обращаются к Группе по разработке кодов NFPA с просьбой удалить несоответствующий допуск на одиночный провод и включить требование о защитной сетке.Однако в случае его принятия защитное требование не станет обязательным до тех пор, пока компетентные органы не примут версию NEC 2020 года.

Версия NEC® 2005 года требовала сетки для защиты палубы, как и оболочки бассейна, но лоббистские усилия отрасли повлияли на изменение, направленное на снижение уровня безопасности для версии NEC® 2008 года.

  • Подробнее

    Версия NEC® 2005 года требовала сетки для защиты палубы, как и оболочки бассейна, но лоббистские усилия отрасли повлияли на изменение, направленное на снижение уровня безопасности для версии NEC® 2008 года. .Некоторые участники индустрии пулов, такие как CMI, вместе с участниками коммунальной отрасли и испытательными лабораториями запрашивали восстановление этой защиты в NEC® с 2008 года. По состоянию на середину 2018 года участники коммунальной индустрии и испытательные лаборатории завершили тестирование всех вариантов пулов. и палубы, и начинают резко увеличивать давление на Группу по разработке кодов, чтобы восстановить должный уровень безопасности. В настоящее время неизвестно, сколько смертей произошло из-за недостаточной защиты на террасе у бассейна, но известно, что это НЕ ответственность Коммунальных компаний.Ответственность полностью лежит на подрядчике бассейна и электрике, отдельных членах Группы 17 по разработке кодов, которые отказываются восстанавливать надлежащий уровень защиты террасы бассейна, а также на любых организациях, участвующих в снижении уровня безопасности.

    Лаконично сказано, когда появляется паразитное или контактное напряжение и поднимает систему бассейна до более высокого напряжения, пока пловец остается в эквипотенциальной плоскости, пловец не будет чувствовать никакого эффекта. Как только они выходят из самолета с другим напряжением, они создают путь, по которому течет ток, и это приводит к повреждению пловца.

    Пловец, одетый только в купальный костюм, насквозь промокший или погруженный по грудь в воду, имеет очень низкое сопротивление, и на него сильнее влияет течение. Мокрая палуба более проводящая, поэтому, если она незащищена и, следовательно, имеет тот же потенциал, что и земля, но вода / система бассейна находится под гораздо более высоким напряжением, когда пловец выходит из бассейна или опирается на палубу на ногу или так что они создадут путь для разрушительного тока. В нескольких футах от бассейна будет безопаснее, поскольку напряжение рассеивается дальше.Непосредственно рядом с бассейном находится наиболее опасная секция, и поэтому требуется сетка уравнивания потенциалов из арматуры или меди.

Если вы занимаетесь строительством бассейнов, дайте своим клиентам наилучшие шансы на защиту с помощью решений для выравнивания потенциалов и заземления от CMI.

Если вы владелец бассейна, потребуйте, чтобы подрядчик построил систему бассейна с надлежащим эквипотенциальным соединением. Представители CMI будут рады помочь вам или им.

Солнечное отопление бассейна

БЕСПЛАТНОЕ ОБОГРЕВАНИЕ! Солнечное отопление бассейна — это разумный вариант для многих домовладельцев, которые хотят вести более экологичный образ жизни и экономить деньги, наслаждаясь теплым бассейном все дольше и дольше.С помощью наших запатентованных солнечных панелей Thermocraft мы можем помочь вам предложить и установить простую солнечную систему обогрева бассейна, которая будет приносить доход вашим клиентам на протяжении десятилетий.

Эти панели очень просты в установке, невероятно долговечны, а дизайн уникален для всего остального на рынке! Вы быстро поймете, почему наши системы известны своими словами «Без напряжения, без швов, без утечек!»

Комплект панельной системы включает в себя все: от панелей до зажимов, муфт, адаптеров и крепежных пластин.Установка солнечного обогрева бассейна еще никогда не была такой простой и выгодной для вас, и такой приятной для ваших клиентов!

Спас

CMI также предлагает потрясающие, высококачественные спа по доступным ценам. Фактически, наши залитые на месте спа-салоны стоят дешевле, чем традиционные бетонные, на строительство уходит меньше времени, а также служат дольше! Есть пять различных форм и размеров, вмещающие от четырех до десяти человек.

Мы работаем со строителями и подрядчиками спа по всей стране, чтобы помочь вам предложить роскошные спа, которые нужны вашим клиентам, по цене, которая их устраивает.Глубина гидромассажных ванн составляет 3 метра 3 дюйма, а высота сиденья — 1 метр 10 дюймов. Для каждого спа есть определенное количество компонентов, но мы будем рады помочь вам добавить дополнительные форсунки или лампы, чтобы настроить их для вашего клиента. У нас есть много типов спа-салонов, посмотрите наш электронный каталог и обратитесь, если у вас есть вопросы или вам нужна помощь в выборе!

Обладая более чем 15-летним опытом работы, мы с гордостью предлагаем продукцию американского производства, которая является инновационной и разработана для удовлетворения ваших потребностей как производителя бассейнов или дистрибьютора.

Каков процесс заземления и подключения фотоэлектрической солнечной батареи?

Изображение предоставлено: SEI

Национальный электротехнический кодекс (NEC) требует соединения электропроводящих материалов и оборудования для создания эффективного пути тока замыкания на землю.

В общем, соединение части оборудования означает подключение его к заземляющему проводнику оборудования (EGC), который подключен к общей системе заземляющих электродов. Цель состоит в том, чтобы взять весь металл в системе, которая может оказаться под напряжением во время повреждения (кроме токоведущих проводников), и соединить их вместе так, чтобы они фактически стали одним куском металла.Этот «один» кусок металла затем подключается EGC обратно к источнику питания, замыкая цепь для любого тока короткого замыкания. Связь предотвращает множество возможных рисков и опасностей.

«Представьте: изоляция на проводе цепи фотоэлектрического источника повреждается, и токоведущая часть проводника контактирует с рамой или рельсом», — сказал Брайан Мехалик, разработчик учебных программ и инструктор в Solar Energy International. «Теперь этот металл, который обычно не является частью цепи, имеет потенциальное напряжение относительно любого полюса в цепи постоянного тока, который не поврежден, и может даже проводить ток во время работы системы.Это опасная ситуация, потому что теперь существует вероятность пожара, а также опасность поражения электрическим током ».

Изображение предоставлено: SEI

Независимо от напряжения в системе, заземление оборудования требуется во всех фотоэлектрических системах. Соответствующее соединение и заземление оборудования ограничивают напряжение, наложенное на систему молнией, скачками напряжения в сети и непреднамеренным контактом с линиями высокого напряжения. Он также ограничивает напряжение относительно земли, которое может возникнуть на металлических компонентах, обычно не находящихся под током, от рам и направляющих до кабелепровода и кожухов.

«Соединение и заземление фотоэлектрических систем обеспечивает общественную безопасность, а также безопасность монтажников фотоэлектрических систем и полевых электриков», — сказал Энди Цвит, менеджер по кодам и стандартам ILSCO.

За исключением модулей, большинство компонентов фотоэлектрических систем соединены, как и любая другая электрическая система. Например, заземляющие шины подключаются к металлическому шасси корпусов, таких как разъединители, объединительные коробки и инверторы, а затем заземляющий провод оборудования (EGC) подключается к сборной шине, пояснил Мехалич.

Изображение предоставлено: SEI

Использование утвержденных механических соединителей и соединительных шайб — два популярных метода соединения и заземления. По словам Цвита, механические соединители могут быть установлены на модуле или стеллаже с элементами укладки, которые принимают медный провод, который соединяет и заземляет компоненты. Клеящие шайбы используются вместе с прижимными зажимами и болтовыми соединениями стеллажной системы. Шайба надевается на болт и при затяжке с предписанным крутящим моментом пробивает окисленные или покрытые поверхности, обеспечивая прочное соединение между металлическими частями.

Ряд факторов затрудняет заземление и подключение фотоэлектрической системы. Фотоэлектрические системы подвергаются воздействию элементов, что может привести к нетипичным ситуациям, когда обычные методы соединения могут работать не так, как задумано. Например, многие перечисленные наконечники заземления не предназначены для установки на открытом воздухе; По словам Мехалича, использование наконечника, не предназначенного для использования вне помещений, может привести к преждевременным выходам из строя на предусмотренном пути тока короткого замыкания, что затрудняет работу устройств защиты от перегрузки по току и замыкания на землю.

Расширение и сжатие в результате термоциклирования, а также разная степень расширения для различных материалов, таких как сталь, алюминий, медь и ПВХ, со временем могут привести к ослаблению соединений, даже если оборудование изначально было установлено правильно, пояснил Мехалич. Однако правильная установка не является обязательной. Анодированное покрытие на каркасах и стойках модулей требует соответствующих соединений и оборудования для проникновения через анодирование, а также предотвращения коррозии там, где обнажается неизолированный алюминий.

Изображение предоставлено: SEI

Дополнительные трудности с заземлением фотоэлектрических систем возникают из-за взаимодействия разнородных металлов, используемых для стеллажных конструкций, каркасов модулей и заземляющих устройств, добавил он. В сочетании с влагой эти взаимодействия могут привести к коррозии и повреждению.

Как узнать, правильно ли закреплена система? По словам Цвита, с точки зрения производителя, тестирование на соответствие стандартам UL и CSA гарантирует, что продукция соответствует требованиям безопасности, повторяемости и долговечности.

«В полевых условиях установщик должен следовать инструкциям производителя по установке компонентов фотоэлектрической системы и руководящим принципам, изложенным в NFPA-70 NEC Handbook, а также любым требованиям, продиктованным местным AHJ», — сказал он. «После установки, но перед подачей питания на систему, есть несколько методов, которые можно использовать для проверки и проверки правильности подключения и заземления системы».

«Системное заземление, а также соединение и заземление оборудования должны быть подробно рассмотрены на этапе проектирования, с четко указанным оборудованием и методами подключения», — сказал Мехалич.«Без правильного понимания предполагаемого дизайна работа установщика намного сложнее. Особое внимание следует уделять типам соединений, которые являются уникальными для фотоэлектрических систем, например, соединение модуля со стойкой, использование наконечников на открытом воздухе и использование разнородных металлов в непосредственной близости ».

Интегрированное заземление, эквипотенциальное соединение и защита от молнии в интеллектуальных сетях и интеллектуальных зданиях — многосторонний подход Дамы и господа,

Презентация на тему: «Комплексное заземление, эквипотенциальное соединение и молниезащита в интеллектуальных сетях и интеллектуальных зданиях — многосторонний подход, дамы и господа», — стенограмма презентации:

1 Интегрированное заземление, эквипотенциальное соединение и молниезащита в умных сетях и умных зданиях — многосторонний подход Дамы и господа, добрый день всем. Я хотел бы представить вам многосторонний подход к интеграции систем заземления, уравнивания потенциалов и молниезащиты с упором на личную безопасность, а также на повышенные требования к функционированию и надежности электрического и электронного оборудования и систем связи с узкими и широкополосные методы Эрнст Шмаутцер, Стефан Пак, Мария Айгнер, Кр. Рауниг — Австрия — Сессия 2 — 0760

2 Введение Современные низковольтные сети и строительные системы  должны быть пригодны для двунаправленного потока энергии и высокоскоростной передачи информации с учетом требований высокой надежности  должны также соответствовать требованиям обеспечения безопасности и защиты от поражения электрическим током, перенапряжения, омические и индуктивные помехи (EMC-EMI),… Чтобы гарантировать надежное функционирование необходимого электронного оборудования, новые концепции, касающиеся интегрированных систем, являются предварительным условием, начиная с трансформаторных подстанций через подключение к электросети и заканчивая конечным местом расположения электрического / электронного оборудования в постройки. Современные низковольтные сети (интеллектуальные сети) и строительные установки (интеллектуальные здания) нуждаются в двунаправленном потоке энергии и высокоскоростном потоке информации. Технические решения в интеллектуальных сетях и интеллектуальных зданиях также должны соответствовать требованиям безопасности и защиты от поражения электрическим током, особенно от напряжения прикосновения. и ток, и они должны обеспечивать основу для надежного функционирования электронного оборудования с учетом ИКТ, ЭДС, перенапряжения, омических и индуктивных помех. Весь путь, начиная от трансформаторных подстанций через подключение к электросети до конечного местоположения электрических / электронное устройство в зданиях необходимо учитывать, чтобы гарантировать надежную работу Ernst Schmautzer — Австрия — Сессия 2 — 0760 2

3 Введение Чтобы обеспечить основу для безопасного и надежного использования в отношении низких и переходных эффектов в новых и обновленных зданиях, представлены два подхода:  Первый подход включает в себя интеграцию заземления, соединения, молниезащиты и экранирования с самого начала планирования и этап строительства электроустановки  Второй подход демонстрирует интеграцию замкнутой конструкции ловушки для рыбы с заземлением, соединением, молниезащитой и экранированием в случае ремонта старых зданий Чтобы обеспечить основу для безопасного и надежного использования в новых построенных и отремонтированные здания представлены два подхода. Первый подход включает в себя интегрированную систему заземления, соединения, молниезащиты и экранирования во всем здании. Второй подход предлагает в случае ремонта старых зданий дешевую и простую реализацию локально ограниченного замкнутого устройства. / fish-trap-like структура вместо s Решение с общей сеткой Ernst Schmautzer — Австрия — Сессия 2 — 0760 3

4 Введение Начиная с этапа планирования и продолжая в состоянии реализации и проверки  заземление  эквипотенциальное соединение, экранирование (зоны ЭМС)  молниезащита (зоны молниезащиты LPZ) обычно рассматриваются отдельно. На практике это приводит к множеству проблем, вызванных низкочастотные и переходные токи, такие как паразитные токи  нежелательные мешающие электромагнитные поля и  омические и индуктивные воздействия  переходные токи, вызванные операциями переключения в сети  переходные токи, вызванные атмосферными разрядами Начиная с фазы планирования и продолжаются в состояние реализации и проверки  заземление,  эквипотенциальное соединение, экранирование и зоны молниезащиты обычно рассматриваются отдельно Это приводит к проблемам на практике, вызванным низкочастотными и переходными токами, такими как  паразитные токи, нежелательные мешающие электромагнитные поля  омические и индуктивные воздействия  переходные токи, вызванные коммутационными операциями в сети, и  переходные токи, вызванные атмосферными разрядами Эрнст Шмаутцер — Австрия — Сессия 2 — 0760 4

5 Уровень техники (Стандарты)
HD: Электроустановки низкого напряжения — Часть 1: Основные принципы, оценка общих характеристик, определения HD: Электроустановки низкого напряжения — Часть 4-41: Защита для безопасности — Защита от поражения электрическим током удар HD: Низковольтные электрические установки — Часть 5-54: Выбор и монтаж электрического оборудования — Заземляющие устройства, защитные проводники и проводники защитного заземления EN 50310: Применение уравнивания потенциалов и заземления в зданиях с оборудованием информационных технологий EN 50173: Информационные технологии — Типовые кабельные системы — Часть 1: Общие требования EN 50174: Информационные технологии — Монтаж кабелей — Часть 2: Планирование и практика установки внутри зданий EN 50178: Электронное оборудование для использования в энергетических установках EN 50122: Железнодорожные приложения — Стационарные установки — Электробезопасность, заземление и обратная цепь — Часть 1: Защитные меры снова • поражение электрическим током EN 50522: Заземление силовых установок напряжением более 1 кВ a. c. EN 62305: Защита от молнии EN 50162: Защита от коррозии от паразитных токов от систем постоянного тока IEC TR ANSI / TIA / EIA-607 (США) ANSI / TIA / EIA-568-B.1-2 (США) BS 7671 (Великобритания Правила электромонтажа IEE) VDE 0100 (Германия) VDE 0800 Teil 174-2 VDE 0800 Teil 31 ITU-T OVE / ONORM E: Монтаж электрических установок с номинальным напряжением до ~ 1000 В переменного тока, HD 384 OVE / ONORM E 8383: Мощность установка более 1 кВ, HD 637 S1: 1999 OVE / ONORM E 8384: Заземление в установках переменного тока с номинальным напряжением выше 1 кВ OVE / ONORM E 8014: Монтаж заземляющих устройств для электрических установок с номинальным напряжением до 1000 В переменного тока и постоянного тока 1500 В — Часть 1: Общие требования и определения EMC, EMI … Я подготовил этот слайд только для того, чтобы показать иногда запутанную ситуацию несогласованных международных и национальных стандартов, регулирующих каждую тему отдельно, например, — установка низкого напряжения, — уравнивание потенциалов, — защита от молний и — вся область проводки ИКТ — handlin g защиты в энергетических и информационных системах. Вы можете увидеть согласованные документы, EN, национальные стандарты Германии, Австрии, США и т. Д. Ernst Schmautzer — Austria — Session 2 — 0760 5


6 Современное состояние (стандарты)
EN 62305: Защита от молнии На этом слайде резюмируются некоторые решения, основанные на различных стандартах. В левом верхнем углу вы можете увидеть концепцию одноточечного заземления, основанную на согласованном документе HD 60364, иногда вызывающую проблема, заключающаяся в том, что провод заземления звезды переносит — в просторных зданиях — короткое замыкание на большие расстояния, вызывая помехи, которые также необходимо уменьшить. Или на правой стороне слайда вы видите решение, исходящее от EN «молнии. защита »с уникальным решением для проводов молниезащиты, игнорируя в основном остальную часть необходимой системы соединения. Только в некоторых стандартах IT, показанных на рисунках ниже, особенно в сериях 50173, 4 и 8 (пятьдесят один-семьдесят три, четыре и восемь) предлагаются интегрированные системы заземления и уравнивания потенциалов. С другой стороны, система молниезащиты здесь не рассматривается. HD: Низковольтные электрические установки — Часть 1: Основные принципы, оценка общих характеристик, определения Экранирование EN 50174: MESH DI Dr. Ernst Schmautzer — Австрия — Сессия 2 — 0760 6

7 Методология — Новые здания
Минимальным уровнем в большинстве европейских стран (также в Австрии) является предпочтительно установка системы заземляющих электродов бетонного типа в зоне фундамента (опорная плита, гранулированный слой основания, слепящий бетон). здания с особыми требованиями к ЭМС в области информационных технологий (особенно для уменьшения полей магнитных помех, индуктивных и резистивных влияний переходных токов) необходимо строительство дополнительной системы уравнивания потенциалов для каждого этажа Минимальный уровень в большинстве европейских стран — бетонная основа система заземляющих электродов в зоне фундамента с расстоянием между ячейками 10 x 20 метров для обеспечения основного уровня защиты при низкой частоте, например, 50 Гц. В зданиях с расширенными информационными технологиями и особыми требованиями по электромагнитной совместимости необходима более замкнутая ячеистая сеть, и необходима дополнительная система уравнивания потенциалов для каждого этажа для реализации соответствующего экранирующего и уравновешивающего эффекта в частотном диапазоне короткого замыкания и молнии — от нескольких кГц до 1 МГц. Необходимы горизонтальные размеры решетки с расстоянием около 5 м или меньше, а также встраивание бетонной арматуры в стены. Эрнст Шмаутцер — Австрия — Сессия 2 — 0760 7

8 Методология — Новые здания
Чтобы дать вам представление о применении представленных предложений в новых зданиях Вы можете увидеть — в зависимости от базовой концепции ИКТ в интеллектуальном здании, интегрированном в структуру интеллектуальной сети, фундаментальная система заземления как основное требование в Европе с размерами сетки от 10 x 20 м до метров для обработки 50 Гц и переходных токов вертикальные электроды, — вертикальные стержни выравнивания, интегрированные с бетонной арматурой и системой молниезащиты — горизонтальное выравнивание в виде сетки переменной конструкции -сеть — электроустановки для энергетики и ИКТ, — одноточечное заземление и / или лучше, но дороже — вместо этого система уравнивания потенциалов. комплексной системы заземляющих электродов SPG, экранирования, уравнивания потенциалов и системы молниезащиты Ernst Schmautzer — Австрия — Сессия 2 — 0760

9 Методология — Новые здания
Комбинированная система заземления высокого и низкого напряжения Разумные компоненты ИКТ могут быть установлены во всех частях конструкции здания. Важно, чтобы комбинированная система заземления высокого и низкого напряжения с узкоячеистой сетью имела низкий импеданс, необходимый для работы с проблемными переходными токами, и приводит к быстрому пространственному распределению и, таким образом, уменьшению мешающих токов.Следовательно, разумные компоненты ICT могут быть установлены во всех частях конструкции здания. Эрнст Шмаутцер — Австрия — Сессия 2 — 0760

10 Методология — Старые здания
Большинство ранее упомянутых мер, касающихся низкоиндуктивного сетчатого заземления, эквипотенциального соединения и системы молниезащиты, не могут быть реализованы с небольшими усилиями и затратами. Предложение состоит в том, чтобы инвертировать систему заземления и выравнивания потенциалов в пространственно определенных местах за счет реализации конструкции проводников, подобной ловушке для рыбы, для достижения предпочтительно низкоомной эквипотенциальной системы Поскольку система заземления и уравнивания потенциалов меняется на преобладающую систему уравнивания потенциалов, отремонтированная система заземления теперь должна удовлетворять только требованиям надлежащей системы молниезащиты и может быть реализуется обычно с помощью вертикальных заземляющих стержней. В старых зданиях большинство упомянутых мероприятий невозможно реализовать с небольшими усилиями и затратами.Сейчас предлагается отменить систему заземления и уравнивания потенциалов, чтобы реализовать структуру проводников, подобную ловушке для рыбы, для достижения необходимой низкоомной и индуктивной системы уравнивания потенциалов Эрнст Шмаутцер — Австрия — Сессия 2 — 0760

11 Методология — Старые здания
Уравновешивающая конструкция, подобная ловушке для рыбы, обеспечивает низкий импеданс. Таким образом, меры защиты и безопасности могут быть легко реализованы (эквипотенциальное и функциональное эквипотенциальное соединение, подавление перенапряжения). Низкоомная эквипотенциальная система предоставляется только в специально отведенных местах в в непосредственной близости от конструкции, подобной ловушке. Уравновешивающая структура, подобная ловушке, сетка, изображенная на правой стороне горки, обеспечивает необходимую низкоиндуктивную сеть.Недостатком этой концепции является то, что система выравнивания с низким импедансом предоставляется только в специально отведенных местах и ​​что все здание, как показано выше, не может использоваться для разумных электронных систем. Бездумно использовать только объем внутри конструкции, напоминающей ловушку для рыбы. Эрнст Шмаутцер — Австрия — Сессия 2 — 0760 11

Проверка заземления и соединения в жилых плавательных бассейнах

Ник Громико, CMI® и Кэти Макбрайд

По данным домашней инспекции InterNACHI Стандарты практики, инспектор не требуется для проверки бассейнов или спа. Однако изучение основных компонентов и функций жилых бассейнов с упором на постоянные подземные бассейны поможет инспекторам выявить дефекты в их состоянии и установке. Одним из важных аспектов электробезопасности является правильное заземление и соединение электрического и металлического оборудования бассейнов и спа.

Безопасность прежде всего

Важно помните, что вода и электричество несовместимы. Домашние инспекторы должны посоветовать домовладельцам проконсультироваться или нанять электрика вместо того, чтобы заниматься электричеством работают сами.Всегда соблюдайте осторожность и используйте средства индивидуальной защиты. оборудование. Будьте внимательны при проведении осмотра, особенно когда поблизости находятся электрические компоненты и вода. близость друг к другу.

Никогда не беритесь за провода или компоненты, не отключая их от источника питания. Носить обувь на резиновой подошве и резиновые перчатки. Не стойте в воде при работе с или осмотр электрооборудования. Обязательно укажите все цепи, относящиеся к оборудование для бассейнов.При осмотре бассейна или спа-салона проверьте, нет ли недостроенных или плохих качество изготовления, особенно электрических компонентов, проводки и установка.

При проведении только визуальный осмотр, используйте только глаза, а не руки. Не открывать все, что не требуется открывать, особенно электрические комплектующие, коробки и панели.

Проверить заземляющий провод соединения, ослабленные провода и трубопроводы, а также утечки воды. Помните, что вода эффективный проводник электричества.Если есть электрическая проблема с оборудование бассейна, может произойти неисправность и зарядить весь бассейн или спа, что делает его смертельно опасным.


Заземление

Электрический оборудование для бассейнов должно быть заземлено и подключено способами электропроводки в соответствии с NFPA 70 National Electric Code® (NEC®).

Следующие должны быть заземленным:

  • все электрооборудование, связанное с циркуляционной системой;
  • все электрическое оборудование, расположенное в пределах 5 футов от внутренней стены бассейна;
  • все светильники сквозные и подводные светильники;
  • щитовые щиты, обеспечивающие подачу электроэнергии на оборудование бассейна;
  • GFCIs:
  • корпуса трансформаторов и источников питания;
  • коробки распределительные; и двигатели для бассейнов
  • .

Клеммы заземления и соединения должны быть определены как используемые для влажных и агрессивных сред. Заземление и Клеящие соединения должны быть выполнены из меди, медного сплава или нержавеющей стали. Их также следует перечислить для непосредственного захоронения.

Светильники и соответствующее оборудование также должно быть заземлено. Все узлы освещения и светильники необходимо подключать к изолированному медному заземлению провод не менее 12 AWG. Где неметаллический трубопровод установка изолированной медной перемычки 8 AWG может быть требуется в трубопроводе.Светильники для влажных ниш с гибким шнуром должны все открытые нетоковедущие металлические части должны быть заземлены.

Заземляющий провод оборудования должен быть проложен с проводниками фидера между клемма заземления щитка оборудования бассейна и клемма заземления применимого сервисного оборудования.

Склеивание
Требуется склеивание получить все металлические части электрооборудования и неэлектрический металл части конструкции бассейна / спа для достижения равного электрического потенциала. Склеивание металлических частей электрооборудования образует низкоомный путь для повреждения ток обратно в цепь источника для отключения устройства защиты от перегрузки по току. За заземления оборудования, следует провести отдельный изолированный медный заземлитель. подвести к клемме заземления оборудования на главной сервисной панели. Листовой металл Винты нельзя использовать для соединения заземляющих проводов.

Следующие части бассейнов, спа и гидромассажных ванн должны быть соединены между собой проводниками не менее 8 AWG, или с использованием жесткого металлического кабелепровода, включая:

  • токопроводящие оболочки бассейнов, включая заливной бетон, напыленный бетон и бетонные блоки с окрашенными или оштукатуренными покрытиями;
  • Сталь конструкционная арматурная;
  • сетка медная жила;
  • поверхности по периметру, выступающие на 3 фута по горизонтали за внутренние стены бассейна, спа или гидромассажной ванны.Поверхность периметра, которая простирается менее чем на 3 фута и отделена от бассейна перегородкой, должна требовать эквипотенциального соединения на стороне бассейна от перегородки. Должно быть обеспечено соединение с поверхностями по периметру, которые должны быть прикреплены к бассейну, спа и гидромассажной ванне, армируя стальную или медную проволочную сетку как минимум в четырех точках вокруг бассейна, спа или гидромассажной ванны. Есть некоторые исключения;
  • металлические детали;
  • подводное освещение;
  • металлическая фурнитура;
  • электрооборудование; и
  • все фиксированные металлические детали.

Склеивание стыковочное металлические части для образования токопроводящей дорожки, которая приведет к электрическая непрерывность между компонентами, чтобы гарантировать, что электрическая потенциал будет одинаковым во всем. Это называется эквипотенциальным склеивание. Сохранение электрического потенциала на одном уровне снижает опасность создается блуждающими токами в бассейне или в земле вокруг бассейна. Соединение (или склеивание) всего металлического в бассейне и вокруг него поможет устранить градиенты напряжения (или различия в электрическом потенциале) с одного одна часть бассейна в другую, а от металлического оборудования в бассейн вода.

Ниже приводится общий список элементов, требующих эквипотенциального соединения:

  • все металлические части бассейна и спа;
  • металлическая арматура бассейна, спа, бортика, раковины, каркаса и т.д .;
  • Корпуса и кронштейны для светильников без ниши;
  • цельнометаллическая фурнитура;
  • металлических частей оборудования;
  • электрические приборы и органы управления;
  • металлические кабели и кабельные каналы, металлические трубопроводы и все металлические части; и
  • водонагреватели с номиналом более 50 ампер.

Соединительный провод должен быть не менее 8 AWG. или более крупная твердая медь.

Скрепленные детали

Все металлические детали конструкции бассейна, включая арматурный металл, должны быть склеены между собой с использованием одножильных медных проводов (изолированных, покрытых или неизолированных) и не менее 8 AWG, или с жестким металлическим трубопроводом из латуни или другого коррозионно-стойкого металла. Соединения склеиваемых частей должны выполняться в соответствии с NEC® (см. Разделу 250.8).

Все подводные металлические кожухи осветительных приборов должны быть скреплены, а также все металлические детали внутри или пристроен к конструкции бассейна. Металлические части электрооборудования, относящиеся к система циркуляции воды — включая насосы, моторы, металлические части бассейна крышки и сопутствующее оборудование — должны быть приклеены. Все неподвижные металлические части должны быть склеены, включая кабели в металлической оболочке и кабельные каналы, металлические трубы, металлические навесы, металлические заборы, металлические двери и металлические оконные рамы.

Корпуса бассейнов

Приклеивание к требуется токопроводящая оболочка бассейна. Заливной бетон, напыленный бетон и бетонный блок с покрытиями следует считать проводящими материалами.

Неинкапсулированный конструкционная арматурная сталь должна быть соединена между собой стяжками. Инкапсулированный конструкционная арматурная сталь должна быть установлена ​​с медью 12×12 дюймов проводная сетка. Сеть должна быть изготовлена ​​из неизолированного твердого материала минимум 8 AWG. медные проводники, соединенные друг с другом во всех точках пересечения, и сетка должны соответствовать форме бассейна, а также быть закреплены внутри или под бассейном. более 6 дюймов от внешнего контура корпуса бассейна.

Поверхности по периметру

По периметру поверхность, которая считается склеенной, — это площадь, простирающаяся на 3 фута горизонтально за внутренними стенами бассейна и включает грунтовые поверхности и другие виды мощения. Приклеивание к периметру поверхности могут быть прикреплены к арматурной стальной или медной сетке бассейна минимум 4 точки, расположенные по периметру бассейна.

Резюме

электрооборудование для бассейнов должно быть заземлено и подключено методы подключения в соответствии с NFPA 70 National Electric Code®. В Помимо заземления требуется заземление, чтобы все металлические части электрическое оборудование и неэлектрические металлические части бассейна / спа структура для достижения равного электрического потенциала. Потому что сочетание вода и электричество могут быть фатальными, важно помните и соблюдайте все меры безопасности и правила. Домашние инспекторы следует посоветовать домовладельцам проконсультироваться или нанять электрика вместо того, чтобы делать любые электромонтажные работы сами.

Инструкции по безопасности для домашних бассейнов
Прерыватели цепи при замыкании на землю
Электроды заземления для домашнего обслуживания
Возьмите бесплатный онлайн-курс InterNACHI «Как проверить плавательные бассейны».
Пройдите бесплатный онлайн-курс InterNACHI «Как осматривать бассейны и спа» прямо сейчас.
Прочтите больше подобных статей об инспекции.

связывание в бензоле — структура Кекуле

СВЯЗЬ В БЕНЗОЛЕ

Структура Кекуле для бензола, C 6 H 6

Что такое структура Кекуле?

Кекуле первым предложил разумную структуру бензола. Углероды расположены в шестиугольнике, и он предложил чередовать двойные и одинарные связи между ними. К каждому атому углерода присоединен водород.

Эту диаграмму часто упрощают, исключая все атомы углерода и водорода!


На диаграммах такого типа в каждом углу есть атом углерода. Вы должны подсчитать связи, оставляющие каждый углерод, чтобы определить, сколько атомов водорода к нему прикреплено.

В этом случае у каждого углерода есть три выходящие из него связи.Поскольку атомы углерода образуют четыре связи, это означает, что у вас отсутствует связь, и она должна быть связана с атомом водорода.

Проблемы со структурой Кекуле

Хотя конструкция Кекуле была хорошей попыткой в ​​свое время, с ней есть серьезные проблемы. . .

Проблемы с химией

Из-за трех двойных связей можно было ожидать, что бензол будет иметь реакции, подобные этену, только в большей степени!

Этен подвергается реакциям присоединения, в которых одна из двух связей, соединяющих атомы углерода, разрывается, и электроны используются для связи с дополнительными атомами.

Бензол делает это редко. Вместо этого он обычно подвергается реакциям замещения, в которых один из атомов водорода заменяется чем-то новым.


Примечание: Перейдите по этим ссылкам, чтобы получить подробную информацию о реакциях присоединения этена или реакциях замещения бензола.


Проблемы с формой

Бензол — это плоская молекула (все атомы лежат в одной плоскости), и то же самое можно сказать и о структуре Кекуле.Проблема в том, что одинарные и двойные связи C-C имеют разную длину.


Примечание: «нм» означает «нанометр», что составляет 10 -9 метра.


Это означало бы, что шестиугольник был бы неправильным, если бы он имел структуру Кекуле с чередованием более коротких и длинных сторон. В реальном бензоле все связи точно такие же — промежуточные по длине между C-C и C = C при 0,139 нм. Настоящий бензол представляет собой идеально правильный шестиугольник.

Проблемы со стабильностью бензола

Настоящий бензол намного стабильнее, чем предполагала структура Кекуле. Каждый раз, когда вы выполняете термохимический расчет на основе структуры Кекуле, вы получаете ответ, который неверен примерно на 150 кДж моль -1 . Это легче всего показать, используя изменения энтальпии гидрирования.


Помогите! Неважно, делали ли вы в последнее время какие-либо суммы по термохимии или нет.Все это настолько просто, что вы могли бы понять это, даже если бы никогда ничего не делали!


Гидрогенизация — это добавление водорода к чему-либо. Если, например, вы гидрируете этен, вы получите этан:

Канал 2 = Канал 2 + H 2 Канал 3 Канал 3

Чтобы провести честное сравнение с бензолом (кольцевая структура), мы собираемся сравнить его с циклогексеном. Циклогексен, C 6 H 10 , представляет собой кольцо из шести атомов углерода, содержащее только один C = C.



Примечание: Если вы не уверены в именах: циклогексен : шестигранник означает шесть атомов углерода , цикло означает в кольце ,
  • 10 ene означает
  • 10 ene со связью C = C.


  • Когда к нему добавляют водород, образуется циклогексан, C 6 H 12 .Группы «СН» превращаются в СН 2 , и двойная связь заменяется одинарной.


    Примечание: циклогексан : шесть атомов углерода в кольце, но окончание ane означает отсутствие связи C = C.


    Структуры циклогексена и циклогексана обычно упрощаются так же, как упрощается структура Кекуле для бензола — за счет исключения всех атомов углерода и водорода.

    В случае циклогексана, например, есть атом углерода в каждом углу и достаточно атомов водорода, чтобы сделать общее количество связей на каждом атоме углерода до четырех. В этом случае каждый угол представляет собой CH 2 .

    Уравнение гидрирования можно записать:

    Изменение энтальпии во время этой реакции составляет -120 кДж моль -1 . Другими словами, когда 1 моль циклогексена вступает в реакцию, выделяется 120 кДж тепловой энергии.


    Помогите! «Изменение энтальпии» можно перевести как «выделяемое или поглощенное тепло».Отрицательный знак показывает, что выделяется тепло.


    Откуда берется эта тепловая энергия? Когда происходит реакция, связи разрываются (C = C и H-H), и это требует затрат энергии. Должны быть созданы другие связи, и это высвобождает энергию.

    Поскольку сделанные связи прочнее разорванных, выделяется больше энергии, чем было использовано для разрыва исходных связей, и, таким образом, происходит чистое выделение тепловой энергии.

    Если бы кольцо изначально содержало две двойные связи ( циклогекса-1,3-диен ), ровно в два раза больше связей пришлось бы разорвать и ровно в два раза больше образовать.Другими словами, можно ожидать, что изменение энтальпии гидрирования циклогекса-1,3-диена будет ровно вдвое больше, чем у циклогексена, то есть -240 кДж моль -1 .


    Примечание: Название ( циклогекса-1,3-диен ) не имеет значения. Не беспокойтесь об этом, если не хотите!


    На самом деле изменение энтальпии составляет -232 кДж моль -1 — что не так уж далеко от того, что мы прогнозируем.


    Примечание: Суммы по термохимии часто вызывают несоответствия такого рода, и вы не можете быть уверены, есть ли в них какое-то значение.


    Применяя тот же аргумент к структуре Кекуле для бензола (то, что можно было бы назвать циклогекса-1,3,5-триеном ), можно было бы ожидать изменения энтальпии на -360 кДж моль -1 , потому что существует ровно три разрывается и образуется в раз больше связей, чем в случае циклогексена.

    Фактически, вы получаете -208 кДж моль -1 — даже на расстоянии от предсказанного значения!

    Это намного легче увидеть на диаграмме энтальпии. Обратите внимание, что в каждом случае выделяется тепловая энергия, и в каждом случае продукт один и тот же (циклогексан). Это означает, что все реакции «падают» в одну и ту же конечную точку.

    Жирные линии, сплошные стрелки и жирные числа обозначают реальные изменения.Прогнозируемые изменения показаны пунктирными линиями и курсивом.

    Наиболее важный момент, на который следует обратить внимание, это то, что реальный бензол на диаграмме намного ниже, чем предсказывает форма Кекуле. Чем ниже находится вещество, тем оно энергетически устойчивее.

    Это означает, что настоящий бензол примерно на 150 кДж / моль -1 более стабилен, чем полагает структура Кекуле. Это увеличение стабильности бензола известно как энергия делокализации или резонансная энергия бензола.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
