ᐉ Зажигание от магнето. Устройство и принцип работы

Видео: Что такое Магнето? Принцип работы системы зажигания? Как работает система зажигания?

Магнето — это магнитоэлектрическая машина, преобразующая механическую энергию в электрическую. В настоящее время иногда применяется в системах зажигания двигателей внутреннего сгорания.

Магнето объединяет в себе магнитоэлектрический генератор, прерыватель и катушку зажигания. Оно вырабатывает ток низкого напряжения и преобразует его в ток высокого напряжения. На тракторах применяют одноискровые и двухискровые магнето левого и правого вращения. У магнето правого вращения ротор, если смотреть со стороны привода, вращается по часовой стрелке.

Магнитная система магнето состоит из двухполюс­ного или четырех полюсного магнита 9, двух стоек 2 и сердечника 3 индукционной катушки. Стойки и сердечник изготовлены из пластин электротехнической стали.

Электрическую цепь составляют первичная 4 и вторичная 5 обмотки трансформатора, подвижной и неподвижный контакты прерывателя, закрепленные соответственно на изолированном рычажке 11 и стойке 10, соединенной с «массой». Параллельно контактам прерывателя подключен конденсатор 18.

Одноискровое магнето М-124Б:
а — схема; 1 — жесткая полумуфта; 2 — стойка; 3 — сердечник; 4 — первичная обмотка; 5 — вторичная обмотка; 6 — свеча зажигания; 7 — провод высокого напряжения; 8 — вывод высокого напряжения; 9 — магнит; 10 — стойка неподвижного контакта; 11 — рычажок подвижного контакта; 12 — кулачок; 13 — эксцентрик; 14 — провода; 15 — кнопка выключателя; 16 — вал; 17 — клемма дистанционного выключателя зажигания; 18 — конденсатор; 19 — выключатель;
б — наконечник свечи; 20 — наконечник; 21 — резистор подавления радиопомех;
в — зависимость результирующего магнитного потока Фрез (Фрез-суммарный магнитный поток постоянного магнита и тока первичной обмотки) ЭДС Е1 н тока в первичной обмотке от угла поворота магнита при замкнутой первичной цепи

Контакты прерывателя размыкаются кулачком 12, установленным на конце вала магнита. На втором конце вала закреплена жесткая приводная полумуфта 1 (или центробежный автомат опережения зажигания). Один конец первичной обмотки соединен с сердечником («массой»), второй с рычажком подвижного контакта прерывателя. Концы вторичной обмотки подключены: один — к концу первичной обмотки, второй — к выводу 8 высокого напряжения. Далее ток высокого напряжения подводится по высоковольтному проводу 7 к свече непосредственно или через распределитель.

При вращении магнита его полюсные наконечники поочередно проходят мимо стоек, при этом магнитный поток замыкается через сердечник трансформатора. Когда магнит устанавливается парал­лельно стойкам (в нейтральном положении), магнитный поток замыкается через башмаки стоек. Таким образом, за один оборот двух­полюсного магнита в сердечнике трансформатора магнитный поток меняется дважды. Изменяющийся как по величине, так и по направлению магнитный поток пересекает витки первичной и вторичной обмоток. В первичной обмотке наводится переменный ток низкого напряжения (12…20 В), который течет по цепи: первичная обмотка — замкнутые контакты прерывателя — «масса» магнето — первичная обмотка. Во вторичной обмотке создается ЭДС порядка 1,0…1,5 кВ, которая не пробивает искровой промежуток свечи. При отклонении магнита от нейтрального положения в сторону вращения на 8…10° в первичной обмотке течет наибольший по величине ток, создающий максимальный магнитный поток вокруг катушки. В этот момент кулачок прерывателя должен размыкать контакты. Ток и магнитный поток первичной обмотки исчезают. Исчезающий магнитный поток пересекает вторичную обмотку и индуктирует в ней ток высокого напряжения (11…24 кВ), который подводится по проводу высокого напряжения 7 к свече 6, где пробивает искровой промежуток, воспламеняет смесь, а затем по «массе» и первичной обмотке возвращается во вторичную.

Одновременно со вторичной обмоткой исчезающий магнитный поток пересекает первичную обмотку, в которой наводит ЭДС само­индукции, достигающую 300 В. ЭДС самоиндукции, стремясь поддержать прежнее направление тока, заряжает конденсатор, который сразу разряжается через первичную обмотку в обратном направлении, создавая магнитный поток противоположного направления, что способствует более резкому пересечению вторичной обмотки магнит­ными силовыми линиями и повышению вторичного напряжения. При отсутствии или пробое конденсатора резкого пересечения витков вторичной обмотки не происходит, так как ЭДС самоиндукции под­держивает прежнее направление тока через конденсатор или зазор 0,25…0,35 мм между контактами прерывателя. Вторичное напряжение не достигает требуемого значения и искра в зазоре свечи 0,6… 0,7 мм исчезает или очень слабая (имеет недостаточную энергию).

Магнето:
а — М-48Б1:1 — крышка; 2 — бегунок; 3 — электрод вывода; 4 — электрод бе­гунка; 5 — контакт; 6 — проводник; 7 — винт; 8 — электрод; 9 — вывод катуш­ки; 10 — электрод дополнительного разрядника; 11—корпус муфты опереже­ния зажигания; 12 — грузики; 13 — пружины; 14 — штифты; 15 — пластины; 16, 19 — ведущий_и ведомый фланцы; 17 — гайка; 18 — втулка; б — прерыватель магнето М-124Б1: 1 — винт; 2 — контакт неподвижный; 3 — рычажок подвижного контакта; 4 — стойка; 5 — пружина подвижного контак­та; 6 — эксцентрик; 7 — конденсатор; 8 — фильц для смазки; 9 — кулачок пре­рывателя; 10 — кнопка ручного выключателя зажигания

Магнето двух- и четырехцилиндровых двигателей имеет распре­делитель тока . высокого напряжения. Распределитель магнето М-48Б1 двухцилиндрового двигателя П-23 состоит из пласт­массового бегунка 2, закрепленного на роторе винтом 7, и крышки 1. Ток высокого напряжения снимается электродом 8 с вывода 9 ин­дукционной катушки и подводится соединительным стальным про­водником 6 через латунный подпружинный контакт 5 к электроду бегунка. С бегунка ток поочередно подается через зазор 0,5…0,8 мм к боковым клеммовым электродам 3, а от них по проводам высокого напряжения к электродам свеч.

Магнето М-48Б1, М-24Б и некоторые другие снабжены муфтой опережения зажигания, служащей для автоматического изменения угла опережения зажигания в зависимости от частоты вращения коленчатого вала.

Система зажигания от магнето: 11 важных фактов

Вы задавались вопросом, что происходит с бензином, когда он достигает топливного бака? Ответ прост: топливо воспламеняется, чтобы произвести определенное количество тепловой энергии, которая затем преобразуется в механическую энергию (вращательное движение колес).

Есть два способа воспламенения топлива — с помощью электрической искры или под высоким давлением. Теперь возникает вопрос, как создать искру внутри двигателя? Это ситуация, когда в игру вступает система зажигания от магнето.

In двигатели с искровым зажиганием (бензиновые двигатели) для воспламенения топлива требуется искра. Источник электричества для создания искры может варьироваться в зависимости от требований двигателя. Прочтите эту статью, чтобы лучше понять, как работает магнето.

Двигатели с искровым зажиганием создают искру для воспламенения топливовоздушной смеси. Эта искра создается с помощью двигателя зажигания.

Система зажигания, которая использует вращающийся магнит (магнето) для выработки электричества, известна как система зажигания магнето. Это электричество используется для питания свечей зажигания.

Используется много частей, которые работают в гармонии, чтобы дать желаемый результат. Основные части магнето обсуждаются ниже —

• Первичная и вторичная обмотка
  Первичная обмотка действует как вход, который потребляет энергию от источника, а вторичная обмотка, имеющая большее количество витков, действует как выход. Вторичная обмотка подключена к распределителю.

• Кулачок
  Кулачок облегчает движение магнита. Он связан с полюсами магнита.

• Выключатель
  Движение кулачка спроектировано таким образом, что оно размыкает цепь через определенные промежутки времени. При обрыве цепи конденсатор начинает заряжаться первичным током.

• Конденсатор
  Конденсатор представляет собой сборку двух металлических пластин, расположенных на небольшом расстоянии друг от друга. Конденсатор хранит заряд.

• Свеча зажигания
  Свеча зажигания служит для зажигания топливовоздушной смеси внутри цилиндра двигателя. Свеча зажигания имеет два металлических электрода, разделенных небольшим расстоянием.

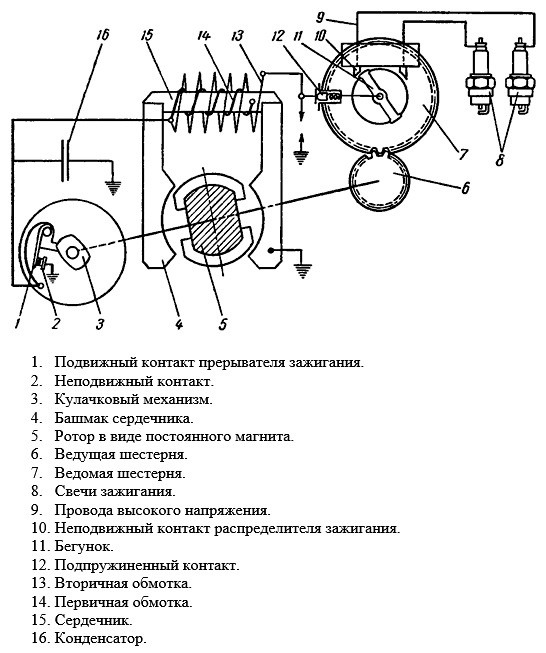

Как работает магнето?

Магнитная система использует вращающийся магнит в качестве источника электричества, остальная часть работы аналогична системе зажигания батареи. Ниже кратко поясняется работа системы зажигания от магнето.

Когда двигатель вращает магнит внутри катушки, генерируется ЭДС, и через катушки начинает течь ток. Когда полюса магнита начинают удаляться от катушки, магнитный поток начинает уменьшаться. В этот момент кулачок разрывает цепь (контактный выключатель кулачкового типа).

Когда контактный выключатель размыкает цепь, ток прерывается. В результате конденсатор начинает заряжаться, и напряжение на вторичной обмотке быстро увеличивается. Напряжение увеличивается до такой степени, что оно может перепрыгивать через небольшие промежутки. Когда это происходит, возникает искра и воспламеняется топливно-воздушная смесь.

Типы систем зажигания от магнето

В зависимости от вращения двигателя система зажигания от магнето может быть следующего типа:

• Магнит вращающегося типа — в этом типе магнит вращается, а якорь остается неподвижным. В результате возникает относительное движение между магнитом и обмотками. В наши дни широко используется этот тип системы зажигания от магнето.

• Тип полярного индуктора — в этом типе и катушка, и магнит остаются неподвижными. Подвижная часть здесь представляет собой сердечник из мягкого железа, имеющий выступы с фиксированными интервалами.

• Вращающийся тип якоря — в этом типе магнит закреплен, а якорь вращается.

Двойная система зажигания магнето

Обычно один магнит используется в небольших двигателях, например в двухколесных. Для больших двигателей, таких как авиационные, нужен дополнительный магнит для безопасности. В системе зажигания с двойным магнитом используются два магнита вместо одного. Это увеличивает запас прочности двигателя.

Система зажигания с двойным магнето используется в авиационных двигателях, где каждый цилиндр двигателя имеет две свечи зажигания, и каждая свеча зажигания зажигается от своего индивидуального магнето. В случае выхода из строя одного магнето, другой магнето поддерживает работу двигателя с небольшим снижением эффективности.

Магнето высокого напряжения | Магнито низкого напряжения

Существует два типа магнето — высокого напряжения и магнето низкого напряжения. Принцип их работы такой же, как и в системе зажигания. Оба этих магнето имеют небольшую разницу между собой.

Магнито высокого напряжения создает импульсы высокого напряжения, которых достаточно, чтобы прыгнуть по длине между двумя электродами свечи зажигания. Этот тип магнето работает при обрыве цепи, только тогда напряжение повышается до желаемого уровня. Основным недостатком этого типа магнето является то, что он работает с очень высоким напряжением.

Магнито низкого напряжения создает низкое напряжение, которое распределяется в катушке трансформатора, которая снова подключена к свече зажигания. Использование магнето низкого напряжения устраняет необходимость иметь дело с высоким напряжением. Этот тип магнето обычно используется в искровых зажигателях, а не в свечах зажигания.

Аккумуляторная система зажигания | Разница между аккумулятором и системой зажигания от магнето

Система зажигания от батареи служит той же цели, что и система зажигания от магнето. Он действует как источник электричества, который используется для образования искр в свече зажигания.

Аккумуляторная система зажигания обычно использовалась на четырехколесных транспортных средствах, но теперь она также используется и на двухколесных транспортных средствах. Батарея на 6 или 12 В используется для создания искры, в отличие от системы зажигания от магнето, где магнето было источником электричества.

Батарея занимает больше места, поэтому не предлагалось использовать ее в двухколесных транспортных средствах, где ограниченное пространство больше. В настоящее время доступны компактные аккумуляторные системы, которые также можно использовать в двухколесных транспортных средствах.

Основное различие между батареей и системой зажигания от магнето — источник электричества. В системе зажигания батареи, как следует из названия, батарея используется как источник электричества, тогда как системы зажигания от магнето используют магнето для выработки электричества.

Электронные системы зажигания

В электронных системах зажигания используются электрические цепи с транзисторами, которые управляются датчиками для образования искры. Этот тип системы может воспламенить даже бедную смесь и обеспечивает лучшую экономию.

Электронная система делится на два типа — транзисторная и безраспределительная система зажигания. В электронной системе зажигания в целом не используются прерыватели, подобные тем, которые используются в системе зажигания от магнето. Следовательно, этот тип системы обеспечивает зажигание без прерывателя.

Преимущества и недостатки системы зажигания от магнето

Не всякая система идеальна, у каждой системы есть свои плюсы и минусы. Это компромисс между дизайном, который решает, какой тип системы необходимо использовать. Ниже приведены преимущества системы зажигания от магнето.

• Он вырабатывает электроэнергию самостоятельно, поэтому аккумулятор не требуется.
• Занимает меньше места.
• Нет проблем с зарядкой или разрядкой аккумулятора, так как он не использует его.
• Высокая эффективность / надежность за счет искры высокого напряжения.

Недостатки системы зажигания от магнето:

• Дороже других систем зажигания.
• Во время запуска качество искры низкое из-за низких оборотов двигателя. Он становится выше при высоких оборотах двигателя.

Вопросы практики

Как работает система зажигания от магнето?

Ответ: Система зажигания Magneto работает по принципу Первый закон электромагнитной индукции Фарадея.

Относительное движение между катушками магнита и трансформатора индуцирует электродвижущую силу (ЭДС). Благодаря этому вырабатывается переменный электрический ток. По мере того, как вращение магнита прогрессирует и полюса начинают двигаться дальше от катушки, автоматический выключатель размыкает цепь и прерывает прохождение тока.

Из-за этого во вторичной обмотке создается высокое напряжение, которое затем передается на свечи зажигания. Напряжение достаточно велико, чтобы оно могло перепрыгнуть по длине между двумя электродами свечи зажигания.

Каковы основные преимущества и недостатки системы зажигания от магнето?

Ответ: У системы зажигания от магнето есть свои плюсы и минусы. Преимущества системы зажигания от магнето следующие:

• Батарейки не требуются, поскольку магнето само генерирует электричество.
• Занимает меньше места, чем другие системы зажигания.
• Нет проблем с разрядкой, так как батареи не используются.

Ниже приведены недостатки системы зажигания от магнето.

• Дорого по сравнению с другими системами зажигания.
• Вырабатываемое напряжение прямо пропорционально частоте вращения двигателя. Столь низкое напряжение возникает при запуске из-за низких оборотов двигателя.

Какие бывают три типа систем зажигания?

Ответ: Для воспламенения топливовоздушной смеси необходима система зажигания. Для промышленного применения обычно используются три типа систем зажигания:

• Аккумуляторная система зажигания
• Система зажигания от магнето
• Электронная система зажигания

Каково назначение магнето в системе зажигания?

Ответ: Магнето — это вращающийся магнит, скорость вращения которого равна частоте вращения двигателя.

      Для возникновения искры в свечах зажигания требуются импульсы высокого напряжения. Эти импульсы производятся магнето. Возникающая искра воспламеняет топливовоздушную смесь.

Почему не используется система зажигания от магнето, но она имеет более высокий КПД и низкие эксплуатационные расходы?

Ответ: Магнитная система работает исключительно на механике вращения двигателя, поэтому напряжение постоянно меняется на разных скоростях. Электронная система зажигания в целом более эффективна, так как она также может воспламенять обедненную топливовоздушную смесь. Благодаря использованию транзисторов и датчиков точность образования искр повысилась. Кроме того, механические компоненты должны изнашиваться по прошествии определенного периода времени.

По вышеуказанным причинам в наши дни магнито-системы не используются. Однако они лучше всего подходили на момент своего изобретения.

По какому маршруту протекает ток в системе зажигания магнето?

Ответ: Ток в системе зажигания магнето индуцируется изменяющимся магнитным потоком вокруг катушки.

Индуцированный ток протекает через первичную обмотку. Автоматический выключатель размыкает цепь через определенные промежутки времени. Ток прерывается при разрыве цепи. Это приводит к увеличению напряжения на вторичной обмотке, подключенной к свече зажигания. Когда полюса меняются местами, ток меняется на противоположное.

Какая система зажигания эффективнее катушка и аккумулятор или магнето?

Ответ: Ответ на этот вопрос зависит от сравнения.

        Если сравнивать на основе пространства и скорости разряда, то магнето более эффективно, поскольку занимает меньше места и не имеет проблем с разрядом.

       Если сравнивать по времени зажигания, то аккумуляторная система зажигания более эффективна, поскольку у нее нет фиксированной точки опережения зажигания. Система зажигания от магнето устроена механически, поэтому она имеет фиксированную установку опережения зажигания.

Это становится проблемой на низких скоростях из-за низкого напряжения. Следовательно, система зажигания с изменяемой синхронизацией зажигания более эффективна, чем система с фиксированной синхронизацией зажигания.

Что такое система зажигания от магнето | Как работает система зажигания

Важный момент

1

Что такое магнетосистема зажигания?

Двигатель внутреннего сгорания, который имеет некоторые особенности воспламенения, такие как высокая скорость и высокое внутреннее сжатие, требует системы, которая обеспечивает очень сильное воспламенение от свечей зажигания, которые используются в качестве источника.

Система зажигания – это система, в которой в качестве источника используются свечи зажигания, в которой электрическая энергия поступает к свече зажигания.

В этой статье подробно рассказывается о системе зажигания от магнето, ее основных частях, функциях, преимуществах и недостатках при применении.

Существует четыре типа этой системы зажигания.

• Магнето.
• Дистрибьютор.
• Свеча зажигания.
• Конденсатор.

#1. Магнето:

Это основная часть системы зажигания этого типа, поскольку она является источником энергии. Магнето — это небольшой электрический генератор, который приводится во вращение двигателем и способен вырабатывать очень высокое напряжение и не требует батареи в качестве внешнего источника энергии.

Магнето имеет как первичную, так и вторичную обмотку, поэтому не требует отдельной катушки для повышения напряжения, необходимого для работы свечи зажигания.

Есть два типа магнето. Первый известен как тип с вращающимся якорем, а другой известен как тип с вращающимся магнитом.

В первом типе якоря вращаются между неподвижными магнитами. С другой стороны, второй тип якоря неподвижен, а магниты движутся вокруг якоря.

#2. Распределитель:

Распределитель используется в многоцилиндровых двигателях для управления искрами в каждой свече зажигания в правильном порядке. Это распределяет импульс зажигания на отдельные свечи зажигания в правильном порядке.

Существует два типа распределителей. Один известен как тип угольной щетки, а другой — как тип с зазором. Тип угольной щетки формируется за счет того, что плечо ротора скользит по металлическому сегменту в крышке распределителя или из изоляционного материала.

Это делает электрические соединения или вторичные обмотки со свечами зажигания. Электрод распределителя плеча ротора находится рядом, но не касается крышки распределителя. Поэтому нет износа электрода.

№3. Свеча зажигания:

Свечи зажигания обычно имеют два электрода, которые отделены друг от друга. Через него проходит разрядный ток с высоким потенциалом, который создает искру и воспламеняет горючую смесь в цилиндре.

В основном состоит из двух электродов, стальной оболочки и изолятора. Центральный электрод соединен с питанием катушки зажигания. Он хорошо изолирован внешней стальной оболочкой, которая заземлена.

Между стальной оболочкой и центральным электродом имеется небольшой воздушный зазор, между которым возникает искра. Электрод обычно изготавливается из сплава с высоким содержанием никеля, чтобы он мог выдерживать высокие температуры и коррозионную стойкость.

№4. Конденсатор:

Это простой электрический конденсатор, в котором две металлические пластины разделены на расстоянии изоляционным материалом. Воздух обычно используется в качестве изоляционного материала, но некоторые высококачественные изоляционные материалы используются для специальных технических требований.

Также прочтите: Разница между ортогональной и наклонной резкой | Ортогональная обработка

Принцип работы системы зажигания от магнето

• Принципы работы этой системы зажигания одинаковы, за исключением принципа работы катушки или системы зажигания от батареи.
• Это Магнето, который используется для производства энергии, но не для батарей.
• В нем происходит следующий сценарий.
• Принцип работы системы зажигания аналогичен За исключением принципа работы катушки или аккумуляторной системы зажигания.
• Это Магнето, который используется для производства энергии, но не для батарей.
• В нем происходит следующий сценарий.
• Один конец Магнето выполнен через размыкатель контактов, А параллельно ему подключен конденсатор зажигания.
• Контакт прерывателя регулируется кулачком, и когда прерыватель разомкнут, Ток протекает через конденсатор и заряжает его.
• Это увеличивает напряжение в конденсаторе.
• Это увеличивает высокое напряжение в конденсаторе, будет действовать как Таким образом, ЭДС создает искру через распределитель в правильную свечу зажигания.
• На начальном этапе обороты двигателя низкие, поэтому напряжение, генерируемое Магнето, низкое, но в виде скорости вращения.
• Двигатель увеличивается. Также увеличивается напряжение, генерируемое Магнето, и поток тока также увеличился.
• На средних и высоких скоростях более эффективен.
• Удобнее, так как нет батареи. Он требует меньше обслуживания.
• Основное преимущество систем зажигания от магнето перед другими системами зажигания заключается в том, что для получения этой энергии не требуется внешний источник.
• Пройдено в условиях низкого стресса и высокого стресса.
• При высоком напряжении генерируется большое количество напряжения с помощью повышающего трансформатора, который можно использовать для двигателей самолетов и двигателей, подобных следующему. Стресс может управлять этим напряжением так, чтобы оно проходило по наименьшей части проводки, а также предотвращало утечку.

Также прочтите: Что такое вагранка? | Конструкция вагранки । Строительство купола | Назначение купола | Принцип работы вагранки: | Преимущества вагранки | Недостатки вагранки | Применение вагранки

Как работает система зажигания:

• Система зажигания предназначена для увеличения срока службы 12-вольтовой аккумуляторной батареи автомобиля и подачи каждой свечи зажигания по очереди, воспламеняя топливно-воздушную смесь в камеры сгорания двигателя.
• Катушки являются компонентом, который производит это высокое напряжение.
• Это электромагнитное устройство, которое преобразует ток низкого напряжения (LT) от батареи в ток высокого напряжения (HT) каждый раз, когда размыкается точка размыкания контактов распределителя.
• Распределительный блок состоит из металлической чаши с центральным валом, обычно приводимый в движение коленчатым валом, а иногда и коленчатым валом.
• В чаше имеется контакт-размыкатель, плечо ротора и устройство изменения угла опережения зажигания. Он также несет крышку распределителя.

Также прочтите: Что такое сигма-компаратор | Конструкция сигма-компаратора | Применение сигма-компаратора | Преимущества сигма-компаратора | Недостатки сигма-компаратора

Как работает магнето?

• Для большинства небольших газонокосилок, цепных пил, триммеров и других небольших бензиновых двигателей аккумуляторы не требуются.
• Вместо этого они генерируют энергию для свечей зажигания с помощью магнето.
• Magneto также используется на многих небольших самолетах (например, Cessna 152 замечен в работе How Airplane), потому что они очень надежны.
• Идея любой системы зажигания состоит в том, чтобы генерировать чрезвычайно высокое напряжение в нужное время – порядка 20 000 вольт.
• Напряжение вызывает искру, пересекающую зазор свечи зажигания, и искра воспламеняет топливо в двигателе.
• Подробную информацию см. в разделе «Как работают автомобильные двигатели» или «Как работают двухтактные двигатели».
• Магнето — это белые блоки на следующем фото (это магнето для сериала): Идея магнето проста.
• По сути, это электрический генератор, настроенный на выработку периодических высоковольтных импульсов вместо постоянного тока.
• Электрический генератор (или магнето) представляет собой обратную сторону электромагнита (подробности см. в разделе Как работают электромагниты).
• Электромагниты состоят из катушки проволоки вокруг железного стержня (якоря).
• При подаче тока на катушку электромагнита (например, с батареей) катушка создает магнитное поле в якоре.
• В генераторе вы делаете обратный процесс.
• Вы вращаете магнит за якорем, чтобы создать электрический ток в катушке.
• Магнит состоит из пяти частей: Броня.
• В приведенном выше магнето якорь имеет форму заглавной буквы «U». Два конца буквы U указывают на маховик.
• Первичная катушка примерно из 200 витков грубой проволоки, намотанной на одно плечо U Вторичная катушка примерно из 20 000 очень тонкой проволоки, намотанной на первичную катушку, вращается Простой электронный блок управления, широко известный как «электронное зажигание» (или набор точек прерывания и конденсаторов) — пара сильных постоянных магнитов, встроенных в маховик двигателя.

Также прочтите: Что формируется | Виды формовки | Процесс формовки в производстве | Процессы обработки металлов давлением | Формовочные операции

Что делает магнето?

Магнето зажигания или магнето высокого напряжения — это магнето, которое подает ток в систему зажигания двигателей с искровым зажиганием, таких как бензиновый двигатель.

Создает импульсы высокого напряжения для свечей зажигания. Старое слово стресс означает напряжение. Использование магнето зажигания в настоящее время в основном ограничивается двигателями, в которых нет другого доступного источника питания, например, в растворах и цепях.

Он также широко используется в авиационных поршневых двигателях, хотя обычно имеется источник питания. При этом самоходность магнето предполагается обеспечивающей повышенную надежность; Теоретически магнето должны продолжать работать, пока работает двигатель.

Также прочтите: Что формируется | Виды формовки | Процесс формовки в производстве | Процессы обработки металлов давлением | Формовочные операции

Система зажигания от магнето

• Сегодня мы обсудим систему зажигания от магнето.
• В предыдущем посте мы узнали про аккумуляторную систему зажигания и принцип ее работы, но система зажигания от магнето совсем другая.
• Магнето — это особый тип системы зажигания с собственным электрическим генератором, обеспечивающим необходимую энергию для системы зажигания.
• Заменяет все компоненты аккумуляторной системы зажигания, кроме свечи зажигания.
• Сегодня мы проведем полное исследование этой системы.

Также прочтите: Что такое Болилер? | Типы котлов | Паровой котел | Как работает котел | Работа котла | Схема котлов | Как работает паровой котел? исходного тела для 2-D и 3 Является производным от.

Достоверность метода продемонстрирована посредством применения для проверки данных случая -D и устранения несоответствий из того же хребта.

Гребень того же намагничивается в текущем направлении основного поля, что контрастирует с небольшим наклоном, предложенным в исследовании осадочного керна Проекта глубоководного бурения (DSDP).

Сильное общее намагничивание указано для высокой магнитной восприимчивости и/или вязкой остаточной намагниченности.

Также прочтите: Разница между ортогональной и наклонной резкой | Ортогональная обработка

Применение системы зажигания от магнето

Вот неполный список применений оборудованных двигателей. Система зажигания магнето.

1. Тракторы, масляные горелки и подвесные моторы
2. Двигатель самолета
3. Силовые установки, судовые двигатели и двигатели, работающие на природном газе
4. Стиральная машина
5. Грузовик и бетономешалка
6. Автобусы

Также прочтите: Механизм определения регулятора | Определение Изохронный | Уравнение скорости | Портер Губернатор Работает | Конструкция регулятора Porter

Преимущества системы зажигания от магнето

Различные преимущества системы зажигания от магнето заключаются в следующем

1. Более надежны, поскольку соединительный кабель не имеет батареи.
2. Так же с катушечным блоком зажигания, если села батарея, двигатель не запустится, пока не будет в наличии дополнительная батарея.
3. Он больше подходит для зажигания при средних и очень высоких оборотах двигателя, хотя в последнем случае существует тенденция подавать чрезмерное напряжение, если только магнето не предназначено специально для этих высоких оборотов.
4. В современных конструкциях магнето, в последнее время, очень легкие и компактные устройства могут быть изготовлены с использованием магнитных металлов из кобальтовой стали и никель-алюминия, которые занимают очень ограниченное пространство.
5. Более поздние магнето с современным магнитным сплавом способны обеспечить очень низкую начальную скорость зажигания.
6. Автоматическое зажигание теперь можно легко изменить с помощью катушки зажигания.
7. Мощные искры при высоких оборотах двигателя, которые раньше вызывали возгорание электрода свечи, теперь можно предотвратить с помощью подходящего шунта на магнето.

Также читайте: Котел Кокрана | Кокрановский котел работает | Принцип работы котла Кокрана | Применение котла Кокрана | Преимущества и недостатки котла Cochran

Недостатки системы зажигания от магнето

Здесь различные недостатки системы зажигания от магнето заключаются в следующем

1. Нет лучшей искры для запуска на малых оборотах.
2. Его сборка и замена деталей обходятся дорого.
3. Драйвер двигателя половинной скорости обычно сложнее, чем система зажигания с катушкой.
4. Оказывает влияние на весь диапазон опережения зажигания, а у обычных магнето регулировка опережения зажигания влияет на напряжение или энергию.
5. Его нелегко обслуживать.

Также прочтите: Батарея бесключевого дистанционного управления разряжена | Когда замена батареи брелока замена? | Как заменить батарею дистанционного управления без ключа

---

Часто задаваемые вопросы (FAQ)

Магнето двигателя

Магнето зажигания или высоковольтное магнето , представляет собой магнето, обеспечивающее ток для системы зажигания двигатель с искровым зажиганием, такой как бензиновый двигатель. Он производит импульсы высокого напряжения для свечей зажигания.

Магнето Электрик

Магнето представляет собой электрический генератор, который использует постоянные магниты для производства переменного тока. Магнето, приспособленные для производства импульсов электричества высокого напряжения, используются в системах зажигания некоторых бензиновых двигателей внутреннего сгорания для подачи энергии на свечи зажигания.

Magneto Aviation

Самолетный магнето представляет собой электрический генератор с приводом от двигателя, в котором используются постоянные магниты и катушки для выработки высокого напряжения для зажигания свечей зажигания самолета. Авиационные магнето используются в поршневых авиационных двигателях и известны своей простотой и надежностью.

Самолет Magnetos

Магнето самолета — это электрический генератор с приводом от двигателя, в котором используются постоянные магниты и катушки для выработки высокого напряжения для зажигания свечей зажигания самолета. Авиационные магнето используются в поршневых авиационных двигателях и известны своей простотой и надежностью.

Что означает зажигание от магнето?

Магнето зажигания  — это система зажигания  , в которой магнето  используется [вырабатывает высокое напряжение] для выработки электроэнергии, и, кроме того, это электричество используется в нескольких целях, например, для управления транспортными средствами. В основном это используется в двухколесных транспортных средствах (Spark Зажигание Двигатель) в настоящее время.

Для чего нужен магнето?

Магнето представляет собой автономный генератор высокого напряжения, который обеспечивает зажигание двигателя через свечи зажигания. Магнит — отсюда магнето — вращается в непосредственной близости от катушки с проволокой. Когда магнит вращается (или ротор магнита вращается), он создает сильную магнитную силу, которая «сдерживается» первичной катушкой.

Как работает зажигание от магнето?

магнето  представляет собой автономный генератор высокого напряжения, обеспечивающий зажигание двигателя через свечи зажигания. В момент размыкания контактных точек быстрый магнитный поток генерирует высокое напряжение во вторичной обмотке, которая воспламеняет свечу зажигания, тем самым запуская двигатель.

Каковы основные недостатки системы зажигания от магнето?

Проблемы с запуском из-за низкой скорости вращения при запуске двигателя. Это дороже по сравнению с батареей система зажигания . Возможны пропуски зажигания из-за утечки из-за колебания напряжения в проводке.

Каково назначение магнето в системе зажигания?

A магнето  это электрический генератор, который использует постоянные магниты для производства переменного тока. Магнето, которые приспособлены для производства импульсов электричества высокого напряжения, используются в системах зажигания некоторых бензиновых двигателей внутреннего сгорания для подачи энергии на свечи зажигания.

В чем разница между магнето и катушкой?

Магнето представляет собой устройство с приводом от двигателя, состоящее из вращающегося магнита и полюсов возбуждения. Ему не нужна батарея, и он генерирует ток для зажигания свечи зажигания. Катушка — это устройство, используемое в системе зажигания, которое на самом деле представляет собой трансформатор, повышающий напряжение батареи до прибл. 30 000 вольт.

В чем разница между Magneto и дистрибьютором?

Основное отличие магнето от распределителя заключается в том, что магазин является автономным и НЕ нуждается в батарее для получения искры. С другой стороны, для работы распределителя требуется внешний источник питания.

Что такое зажигание от магнето в самолете?

A магнето  это электрический генератор, который использует постоянные магниты для производства переменного тока. Магнето, приспособленные для производства импульсов электричества высокого напряжения, используются в системах зажигания некоторых бензиновых двигателей внутреннего сгорания для подачи энергии на свечи зажигания.

Магнето переменного или постоянного тока?

Магнето  – это электрический генератор, в котором используются постоянные магниты для генерации периодических импульсов переменного тока. В отличие от динамо-машины, магнето не содержит коммутатора для выработки постоянного тока.

Можно ли починить магнето?

Вам также необходимо убедиться, что магнето правильно установлен. Варианты решения этой проблемы: купить новый магнето или отправить магнето 9. 0084 в фирму, специализирующуюся на реставрации.

Что произойдет, если магнето выйдет из строя?

Если  mag L полностью  выйдет из строя , двигатель будет работать с перебоями и иметь меньшую мощность, а CHTs и EGTs будут незнакомыми. Если вы переключитесь с Both на mag R, он продолжит работать.

Почему магнето выходит из строя?

Любая дуга вызовет  наконечники выключателя на точечную эрозию, одна из причин  из  магнето  сбой. Чтобы предотвратить возникновение дуги в точках и вызвать более быстрый и предсказуемый коллапс магнитного поля, вызывающий более сильный всплеск напряжения, в цепь первичной обмотки включен конденсатор.

Как магнето производит электричество?

В то время как электромагнит использует электричество , проходящее через катушку для производства магнита, магнето  использует магнитное поле вблизи катушки, называемой якорем, для производства электрический ток. Затем кулачок разрывает контакт с якорем, и электромагнитное поле восстанавливается для нового импульса электричества.

Как магнето работает с маховиком?

Маховик с двумя сильными магнитами используется для создания магнитного поля вокруг якоря. При каждом обороте в катушках якоря создается электромагнитное поле. Кулачок на электроагрегате создает контакт с якорем, нарушая поле и создавая электрическое напряжение в первичной обмотке.

Магнето — это то же самое, что и дистрибьютор?

Магнето представляет собой комбинацию распределителя и генератора, встроенных в один блок. Он отличается от обычного распределителя тем, что создает собственную энергию искры без внешнего напряжения. Ряд вращающихся магнитов разрушает электрическое поле, что вызывает электрический ток в первичной обмотке катушки.

Нужна ли Магнето батарея?

Нет, потому что для требуется  без батареи  или другого источника электроэнергии, магнето представляет собой компактную и надежную автономную систему зажигания, поэтому она по-прежнему используется во многих приложениях авиации общего назначения.

Что делает дистрибьютор на тракторе?

При вращении двигателя кулачок вала распределителя поворачивается до тех пор, пока верхняя точка кулачка не приведет к внезапному разделению точек прерывателя. Мгновенно при размыкании точек (разделении) прекращается протекание тока через первичные обмотки катушки зажигания. Это приводит к коллапсу магнитного поля вокруг катушки.

Как работает система зажигания от магнето в самолетах?

Магнето  является автономным генератором высокого напряжения, обеспечивающим зажигание двигателя через свечи зажигания. Магнит — отсюда магнето — вращается в непосредственной близости от катушки проволоки. Два магнето на большинстве самолетов GA — левый и правый — зажигают одну из двух свечей зажигания на каждом цилиндре.

Какова функция авиационного магнето?

Магнето самолета представляет собой электрический генератор с приводом от двигателя, в котором используются постоянные магниты и катушки для выработки высокого напряжения для зажигания свечей зажигания самолета . Авиационные магнето  используются в поршневых авиационных двигателях и известны своей простотой и надежностью.

Что вызывает отказ магнето?

Загрязнение маслом приводит к тому, что  такие магнето выходят из строя  и  выходят из строя . Моторное масло может попасть в магнето через поврежденный магнето сальник двигателя. Известно, что сальники изнашиваются со временем, количеством часов работы и воздействием тепла, включая горячее моторное масло.

Электронная система зажигания

Электронная система зажигания представляет собой тип системы зажигания, в которой используются электронные схемы, обычно транзисторы. Транзисторы контролируются датчиками для генерации электрических импульсов, которые затем генерируют искру высокого напряжения, которая может сжигать обедненную смесь и обеспечивать лучшую экономичность и более низкий уровень выбросов.

Как работает система зажигания?

При повороте ключа зажигания ток низкого напряжения от аккумуляторной батареи протекает через первичные обмотки катушки зажигания, через точки прерывателя и обратно к аккумуляторной батарее. Этот поток тока вызывает формирование магнитного поля вокруг катушки.

Компоненты системы зажигания

• Аккумулятор.
• Крышка распределителя и ротор.
• Катушка зажигания/пакеты катушек/катушка на свече (COP)
• Провода свечей зажигания.
• Свечи зажигания.
• Модуль зажигания.
• Модуль управления силовым агрегатом (PCM)
• Датчики коленвала и распредвала.

Magneto Engine

Я предполагаю, что вы имеете в виду систему зажигания «Magneto», использовавшуюся во многих ранних двигателях внутреннего сгорания, включая ранние автомобили и самолеты.

Магнето представляет собой автономный электрический генератор, в котором используются постоянные магниты и катушка провода для создания импульсов высокого напряжения для воспламенения топливно-воздушной смеси в цилиндрах двигателя. Он работает независимо от аккумуляторной батареи двигателя или других электрических систем, что делает его надежным и полезным для ранних конструкций двигателей, в которых отсутствовала надежная электрическая инфраструктура.

Катушка магнето

Катушка магнето, также известная как катушка зажигания или катушка высокого напряжения, является важным компонентом системы зажигания магнето. Его функция заключается в преобразовании электрического импульса низкого напряжения, генерируемого генератором магнето, в импульс высокого напряжения, который достаточно силен, чтобы преодолеть зазор между электродами свечи зажигания и воспламенить топливно-воздушную смесь в цилиндрах двигателя.

Система зажигания от магнето на маховике

Система зажигания от магнето на маховике — это тип системы зажигания от магнето, обычно используемый в небольших двигателях, таких как газонокосилки, бензопилы и подвесные моторы. Система получила свое название от маховика, который представляет собой большую вращающуюся массу, которая используется для накопления энергии и обеспечения постоянной скорости вращения двигателя.

Распределитель магнето

Распределитель — это компонент, используемый в традиционных системах зажигания, в которых для генерации искры используются батарея и катушка. Он распределяет искру высокого напряжения на каждую свечу зажигания в правильном порядке и времени зажигания, которые контролируются системой опережения зажигания двигателя.

Система зажигания с катушкой магнето

Система зажигания с катушкой магнето, также известная как система зажигания от магнето, представляет собой систему зажигания, использующую катушку магнето для генерации электрических импульсов высокого напряжения для воспламенения топливно-воздушной смеси в двигателе внутреннего сгорания.

Как работает катушка зажигания?

Катушка зажигания обычно состоит из двух витков провода, первичной и вторичной катушек, намотанных на многослойный железный сердечник. Первичная катушка подключена к цепи низкого напряжения аккумулятора, а вторичная катушка подключена к свечам зажигания.

Свеча зажигания магнето

Свеча зажигания магнето — это тип свечи зажигания, который используется в системах зажигания магнето. Он предназначен для того, чтобы выдерживать электрический импульс высокого напряжения, генерируемый катушкой магнето, и создавать искру, достаточно сильную для воспламенения топливно-воздушной смеси в цилиндрах двигателя.

Магнето на маховике

Магнето на маховике — это разновидность системы зажигания от магнето, которая обычно используется в небольших двигателях, таких как газонокосилки, бензопилы и подвесные моторы. Система получила свое название от маховика, который представляет собой большую вращающуюся массу, которая используется для накопления энергии и обеспечения постоянной скорости вращения двигателя.

Car Magneto

Системы зажигания Magneto редко используются в современных автомобилях, поскольку они были в значительной степени заменены системами зажигания с батарейным питанием. Однако они широко использовались в ранних автомобильных конструкциях, особенно в гоночных автомобилях.

---

Магнето-система зажигания: определение, функция, компоненты, работа

Магнето-система зажигания – особый тип системы зажигания, обеспечивающий искру в двигателях с искровым зажиганием, таких как бензиновые двигатели. он используется для получения импульсов высокого напряжения для свечей зажигания. Эта система существует уже более 100 лет и до сих пор используется на стационарных и переносных двигателях. Он в основном используется в приложениях, где место для внешней батареи ограничено.

Сегодня вы познакомитесь с определением, функциями, применением, компонентами, схемой и работой системы зажигания от магнето. вы также познакомитесь с преимуществами и недостатками предложения двигателей с искровым зажиганием.

Подробнее: Что нужно знать о масляном радиаторе двигателя 17

Определение системы зажигания от магнето

Система зажигания от магнето или высоковольтное магнето — это система зажигания, в которой магнето используется для создания высокого напряжения для выработки электроэнергии. Вырабатываемая электроэнергия в дальнейшем используется для управления транспортными средствами и другими электрическими компонентами системы.

Магнето представляет собой комбинацию распределителя и генератора, объединенных в единое целое, что отличает его от обычного распределителя, создающего искровую энергию без внешнего напряжения. Существует ряд вращающихся магнитов, которые разрушают электрическое поле, вызывая электрический ток в первичных обмотках катушки. Затем текущий заряд будет умножаться, когда он перейдет на вторичные обмотки катушки. Это связано с тем, что количество обмоток во вторичной цепи во много раз больше, чем в первичной цепи, что затем заставляет магнето с умноженным зарядом производить искру при более высоком напряжении, чем было создано в первичных обмотках.

В большинстве случаев система магнето может выдавать напряжение до 20 000, что приводит к очень горячей искре, которую может произвести обычный распределитель.

Функция системы магнето заключается в использовании магнето для подачи тока в систему зажигания, питающую свечу зажигания, которая дополнительно воспламеняет топливно-воздушную смесь в камере сгорания. другую функцию магнетосистемы выполняет свеча зажигания, поскольку тепло может рассеиваться через систему. система также вызывает измерение ионизации в цилиндрах.

Подробнее: Понимание фрикционной и рекуперативной тормозной системы

Применение системы зажигания от магнето

Ниже показано применение зажигания от магнето в различных аспектах, поскольку оно генерирует электричество, необходимое для зажигания:

2. Циферблатный индикатор | Циферблат: Работа…

Пожалуйста, включите JavaScript

2. Циферблатный индикатор | Циферблатный индикатор: Принцип работы

• Система используется в двухколесных транспортных средствах (двигатели SI.
• Так же, как батарея используется для выработки энергии в аккумуляторной системе зажигания, магнето используется для выработки электроэнергии.
• Наконец, система зажигания от магнето широко используется в тракторах, подвесных моторах, стиральных машинах, судовых двигателях, силовых агрегатах и ​​двигателях, работающих на природном газе.

Подробнее: Система охлаждения в двигателях внутреннего сгорания

Компоненты системы зажигания от магнето

Ниже приведены функциональные компоненты, помогающие работе системы зажигания от магнето в различных приложениях:

Магнето:

Магнето является источником выработки энергии в системе зажигания от магнето. Обычно это небольшой генератор, работающий от электричества, поскольку он вырабатывает напряжение при вращении двигателя. Другими словами, чем выше вращение, тем больше напряжение, создаваемое системой. Система не имеет внешнего источника энергии и не нуждается в нем для запуска, само магнето является источником для генерации энергии. Обмотка в системе бывает двух типов: первичное связывание и вторичное связывание.

В зависимости от вращения двигателя магнето бывает трех типов;

• Вращающийся магнит
• Вращающийся якорь
• Полярный индуктор

Различие между ними заключается только в источнике вращения. В магнитном типе якорь неподвижен, а магниты вращаются вокруг якоря. В то время как в якорном типе якорь вращается между неподвижным магнитом. Наконец, в полярном индукторе и магнит, и обмотки остаются неподвижными, но напряжение генерируется, когда поле потока меняется на противоположное. Это достигается с помощью полярных выступов из мягкого железа, известных как индукторы.

Распределитель:

Компоненты распределителя, используемые в системе зажигания от магнето, также можно найти в многоцилиндровом двигателе. Эти многоцилиндровые двигатели используются для регулирования искры в правильной последовательности в свече зажигания. Это приводит к тому, что всплеск зажигания равномерно распределяется между свечами зажигания.

Дистрибьюторы бывают двух типов:

• Зазорного типа и
• Распределитель типа угольной щетки.

Подробнее: Принцип работы нагревательного элемента

В распределителях щелевого типа электрод ротора расположен близко к крышке распределителя, но соприкасается с ней. Это исключает возникновение износа электрода. В то время как в типе угольной щетки, рычаг ротора, скользящий по металлическому сегменту, несет угольную щетку, которая помещена внутри крышки распределителя или формованного изоляционного материала. При этом создается электрическое соединение со свечой зажигания.

Свеча зажигания:

Свеча зажигания — это устройство, которое питается от системы зажигания и служит для воспламенения топливно-воздушной смеси в цилиндре. Он имеет два электрода, которые отделены друг от друга, что позволяет проходить через него высокому напряжению. Эти электроды изготовлены из стальной оболочки и изолятора. Центральный электрод крепится к питающей катушке зажигания и внешней стальной оболочке. Он заземлен, изолируя их.

Прочитать статью полностью о свече зажигания

Конденсатор:

Конденсатор также является компонентом системы зажигания от магнето. это как обычный электрический конденсатор с двумя металлическими пластинами, разделенными изоляционным материалом на расстоянии. В качестве изоляционного материала в этой системе обычно используется воздух, но для выполнения определенных технических требований используется высококачественный изоляционный материал. Функция этого конденсатора заключается в хранении заряда.

Подпишитесь на нашу рассылку новостей

Кулачок:

Кулачок крепится к северному и южному магниту.

Размыкатель контактов:

Этот размыкатель контактов регулируется кулачком, который пропускает ток через конденсатор и заряжает его, когда выключатель разомкнут.

Выключатель зажигания:

Выключатель зажигания помогает запускать и выключать систему зажигания автомобиля. он контролирует и устанавливает параллель конденсатора, потому что это помогает предотвратить повреждение слишком большого количества воздуха.

Подробнее: Все, что вам нужно знать о системе зажигания

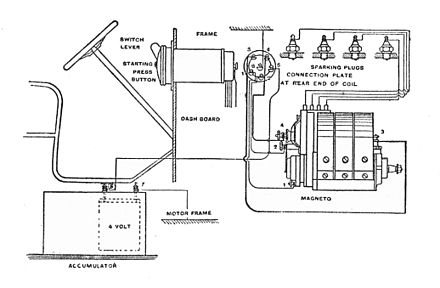

Схема системы зажигания от магнето:

Принцип работы

Работа системы зажигания от магнето менее сложна и понятна. Его работа начинается, когда двигатель системы начинает работать, когда затем вращается магнето. Затем магнето создает энергию высокого напряжения. Конец магнето заземляется с одного конца через прерыватель контактов и параллельно к нему присоединен конденсатор. Кулачок помогает регулировать контакт прерывателя и ток через конденсатор и заряжает его, когда прерыватель разомкнут.

При этом конденсатор действует как зарядное устройство, поскольку первичный ток уменьшается, а затем уменьшается общее магнитное поле, создаваемое в системе. Это увеличивает напряжение в конденсаторе, которое действует как ЭДС, создавая искру. Это достигается с помощью дистрибьютора.

Когда скорость двигателя низкая на начальном этапе, напряжение, генерируемое магнето, также низкое. Но как только скорость вращения двигателя увеличивается, генерируемое напряжение также увеличивается. Если это произойдет, поток тока также увеличится.

Подробнее: Понимание работы антиблокировочной тормозной системы (ABS)

Посмотрите видео о работе системы зажигания от магнето:

Преимущества и недостатки системы зажигания от магнето

Преимущества:

Ниже приведены преимущества системы зажигания от магнето в ее различных применениях:

• Требуется меньше обслуживания по сравнению с системой зажигания от аккумуляторов.
• Меньше затрат, так как батарея не используется.
• Эффективная работа благодаря высокоинтенсивной искре.
• Электрическая цепь создается магнето.
• Занимает меньше места.
• Поскольку батарея не используется, проблем с разрядкой батареи или ошибкой батареи нет.

Подробнее: Все, что вам нужно знать о гидравлическом прессе

Недостатки:

Несмотря на хорошие преимущества системы зажигания от магнето, некоторые ограничения все же имеют место. Ниже приведены недостатки системы в различных приложениях:

• Плохое качество искры из-за низкой скорости при первом запуске.
