Как правильно распаять провода микро-USB разъема. Какие бывают типы картридеров. Как починить поврежденный разъем для SIM-карты на iPhone. Как устранить неисправности SD-карты на 3D-принтере.

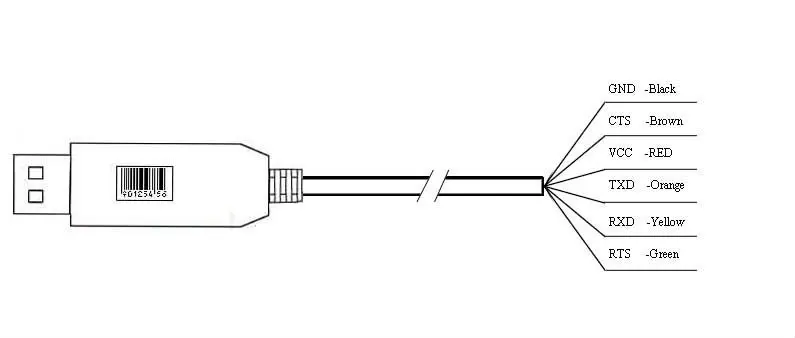

Распиновка микро-USB разъема: назначение контактов
Микро-USB разъем имеет 5 контактов, которые выполняют следующие функции:
- VCC (напряжение питания +5В)
- D- (передача данных)
- D+ (передача данных)
- ID (для OTG-режима)
- GND (земля)
Для обычного подключения устройства необходимо задействовать только 4 провода — питание, землю и две линии данных. Контакт ID в большинстве случаев не используется.
Типы картридеров и их особенности
Картридеры бывают следующих основных типов:
- Внутренние — устанавливаются в слот на материнской плате компьютера
- Внешние USB — подключаются через USB-порт
- Многоформатные — поддерживают несколько типов карт памяти
- Специализированные — для конкретного типа карт (SD, microSD и т.д.)
При выборе картридера важно учитывать поддерживаемые форматы карт и скорость передачи данных. Многоформатные модели удобны, но могут уступать в скорости специализированным устройствам.
Ремонт считывателя SIM-карты на iPhone: основные проблемы
Наиболее распространенные неисправности считывателя SIM-карты на iPhone:
- Окисление или загрязнение контактов
- Повреждение пайки считывателя на плате
- Механическое повреждение самого разъема
- Выход из строя микросхемы считывателя
Как починить поврежденную точку пайки считывателя SIM-карты на iPhone 5? В большинстве случаев достаточно аккуратно припаять оторванный контакт или заменить весь считыватель. Для этого потребуется тонкое жало паяльника и определенные навыки пайки SMD-компонентов.
Устранение неисправностей SD-карты на 3D-принтере
Если SD-карта не определяется на 3D-принтере, необходимо проверить следующее:
- Исправность самой SD-карты на другом устройстве
- Надежность контакта в слоте для карты
- Целостность пайки разъема SD-карты на плате принтера
- Правильность распиновки, если разъем был перепаян
В некоторых случаях может потребоваться полная замена разъема SD-карты или установка внешнего картридера. При самостоятельном ремонте важно соблюдать осторожность, чтобы не повредить другие компоненты платы.
Использование внешнего картридера для 3D-принтера
Если встроенный слот для SD-карты вышел из строя, можно использовать внешний USB-картридер. Для этого потребуется:
- Подобрать совместимый с принтером картридер
- Подключить его к USB-порту принтера
- Настроить прошивку для работы с внешним картридером
- Проверить корректность определения SD-карты
Такое решение позволяет восстановить работу с SD-картами без сложного ремонта платы принтера. Однако следует учитывать, что не все модели 3D-принтеров поддерживают внешние картридеры.
Диагностика проблем с SD-картой на 3D-принтере
Для выявления причины неработоспособности SD-карты на 3D-принтере можно выполнить следующие шаги:
- Проверить индикацию на принтере при вставке карты
- Попробовать другую SD-карту, чтобы исключить ее неисправность
- Осмотреть разъем на наличие повреждений или загрязнений
- Прозвонить мультиметром контакты разъема до процессора
- Проверить напряжение питания на разъеме SD-карты
Если SD-карта определяется на компьютере, но не работает в принтере, вероятнее всего проблема в самом разъеме или его подключении. В этом случае может потребоваться перепайка или замена разъема.
Альтернативные способы загрузки файлов на 3D-принтер
Если восстановить работу SD-карты не удается, можно использовать другие методы загрузки файлов для печати:
- Печать по USB-кабелю с компьютера
- Использование WiFi-модуля, если он есть в принтере
- Установка платы расширения с поддержкой USB-накопителей
- Замена управляющей платы на модель с рабочим слотом SD
Выбор оптимального способа зависит от модели принтера и ваших навыков. Печать по USB удобна, но требует постоянного подключения к компьютеру. WiFi-модуль обеспечивает большую свободу, но может быть недоступен на бюджетных моделях.
Особенности распайки микро-USB разъема
При самостоятельной распайке микро-USB разъема следует учитывать несколько важных моментов:
- Используйте тонкое жало паяльника и качественный припой
- Не перегревайте контакты во избежание повреждения платы
- Проверяйте отсутствие замыканий между соседними выводами
- Для надежности можно использовать термоусадочные трубки
- После пайки обязательно проверьте работоспособность разъема
Распайка микро-USB требует аккуратности и определенных навыков. При отсутствии опыта лучше обратиться к специалисту, чтобы не повредить устройство.
Выбор картридера для различных задач
При выборе картридера необходимо учитывать следующие факторы:
- Поддерживаемые типы карт памяти
- Скорость передачи данных (USB 2.0 или 3.0)
- Наличие дополнительных функций (например, шифрования)
- Компактность и удобство использования
- Совместимость с вашей операционной системой
Для повседневного использования подойдет недорогой многоформатный картридер. Для работы с большими объемами данных лучше выбрать высокоскоростную модель с USB 3.0. Фотографам и видеооператорам стоит обратить внимание на специализированные картридеры для профессиональных карт памяти.
Восстановление работоспособности считывателя SIM-карты
Если iPhone не видит SIM-карту, можно попробовать следующие способы восстановления:
- Очистить контакты SIM-карты и разъема спиртом
- Проверить SIM-карту на другом устройстве
- Выполнить программный сброс настроек телефона
- Осмотреть разъем на наличие погнутых контактов
- Проверить пайку считывателя на плате устройства
В случае механического повреждения разъема или нарушения пайки потребуется более сложный ремонт с заменой компонентов. Такой ремонт лучше доверить специализированному сервисному центру.
Модернизация системы хранения данных 3D-принтера
Для повышения удобства работы с файлами на 3D-принтере можно выполнить следующие улучшения:
- Установка WiFi-модуля для беспроводной передачи файлов
- Замена разъема SD на более надежный формат карт
- Добавление поддержки USB-накопителей
- Установка встроенного SSD-накопителя большого объема
- Интеграция с облачными сервисами для удаленного управления
Выбор конкретного варианта модернизации зависит от модели принтера, ваших потребностей и бюджета. В любом случае, улучшение системы хранения данных позволит сделать работу с 3D-принтером более удобной и эффективной.
РЕШЕНО: повреждена точка пайки считывателя SIM-карты — iPhone 5
421048
Информация и руководства по ремонту шестой версии Apple iPhone, анонсированные 12 сентября 2012 г. Модель: A1428, A1429
2512 вопросов Посмотреть все
Кевин @кевкас
Рем: 11
1
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
привет,
Я новичок на этом форуме,
Меня зовут Кевин и я начну с пайки логических плат iphone.
Приступаю к замене считывателя сим карт на айфоне 5. Что я обнаружил, так это то, что 1 точка пайки больше не торчит на плате. Но у меня все еще есть. Как исправить эту точку? С УФ-клеем или с пайкой? надеюсь получить ответ. Или я просто могу заменить свой ридер, и это не более чем точка пайки?
http://imageshack.com/a/img922/6420/6dZr…
НОВОЕ изображение: http://imageshack.com/a/img923/9190/ddVf…
Ответил! Посмотреть ответ У меня тоже есть эта проблема
Хороший вопрос?
Да №
Оценка 0
Отмена
Выбранное решение
Цех микропайки @teetopp
Реп: 14.8k
Цех микропайки
8
29
40
Размещено:
Опции
- Постоянная ссылка
- История
@kevkas, Лично я бы попробовал установить перемычку и покрыть ее небольшим количеством паяльной маски… Много пластика с риском расплавления лотка для новой SIM-карты, поэтому сначала добавьте немного Low Melt, чтобы не не нужно использовать более высокую температуру 🙂
Был ли этот ответ полезен?
Да №
Оценка 4
Отмена
SKR 1.4 Turbo Материнская плата без SD-CARD Reader! Кирпичный? — # 38 от d_man
Сообщество PlatformIOтокафи
#33
вам нужно тонкое паяльное жало и просто приходите и кладете луженую проволоку
d_man
#34
Я правильно понял?
токафи
#35
нет,
ниже
d_man
#36
слишком мал для пайки!!!
никак иначе??
мне не удалось припаять переходные отверстия SD-M! у меня еще меньше шансов успешно припаяться к резистору.
токафи
#37
d_man:
pas d’autre chemin??
здесь, но вы должны добавить резистор 10k
d_man
#38
merci [tokaphi]
такой же выпуск!
слишком мал я думаю без дополнительного оборудования например термофена
но уточнить… проводка это что требуется исправить?
ИЛИ альтернативно
Думаю, я смогу припаять к Y
спасибо, это более приемлемый вариант
(надеюсь, не отпаять и не повредить компонент (смеется!)
d_man
#39
Возможно, мне придется инвестировать в термовоздушную паяльную станцию (пригодится на будущее)
, но это будет дороже, чем замена 1,4 скр!!!
попробую исправить — попробовать стоит!
merci за продолжение ввода
я ценю ваши усилия по обучению идиота!
Максгерхардт
#40
токафи:
- Q с 0,8 [SPI] ==> OK
- E с 0,8 [SPI] ==> OK
Хм, обе стороны резистора не должны проходить через разъем 0,8-MOSI. Из соединений I и J я делаю вывод, что левая сторона резистора должна идти к заголовку (а также должна быть подключена к сигналам SPI SD-карты). Вот что мы получаем из известных проверенных соединений
Итак, точки пайки все-таки чистые, слева от D7 и слева от R55.
d_man:
На этой схеме компакт-диск должен быть припаян слева от диода D7, поскольку загрузчик будет использовать контакт P0.27, который подключен к оригинальному держателю SD-карты; P0.26 в заголовке SPI — это другой контакт. Конечно, есть вероятность, что этот контакт также может быть проигнорирован загрузчиком — единственный способ проверить его с этим соединением и без него.
Все остальные подключения правильные.
d_man:
Возможно, мне придется инвестировать в термовоздушную паяльную станцию (пригодится на будущее)
Хм, я лично не стал бы использовать горячий воздух. Вам также понадобится каптоновая лента для изоляции пластиковых разъемов (например, SPI), чтобы они не плавились. Действительно, паяльника с маленьким жалом достаточно. Конечно, вам понадобится некоторая практика и правильная техника. Например, вы должны сначала добавить припой к левой стороне резистора (или диода), а также к одному концу провода («предварительное лужение»). Затем просто соедините предварительно залуженные компоненты, прикоснитесь к ним тонким паяльником, чтобы расплавить их, а затем отступите.
Существуют даже «тренировочные доски SMD», доступные, например, на aliexpress или ebay, у которых есть все виды SMD-компонентов (и размеров), которые помогут вам попрактиковаться. А паяльник с парой жал тоже стоит не дорого (может 20-30€)? На Youtube также есть множество учебных пособий (Collin’s Lab: Soldering — YouTube, Collin’s Lab — Surface Mount Soldering — YouTube, EEVblog #186 — Soldering Tutorial Part 3 — Surface Mount — YouTube)
Но вы правы, с материалами и необходимы инструменты и практика, это может стоить больше, чем новая материнская плата SKR 1.
4, поэтому не тратьте на нее слишком много
д_ман
#41
Я заказал новый паяльник с несколькими тонкими наконечниками
Я просто жду доставки
Я постараюсь отремонтировать его и дам вам знать, как я получу
Еще раз спасибо за ваши любезные инструкции
d_man
#42
Добрый вечер! Community.platformio.org
Итак, мне удалось прикрепить (припаять) провода, соединяющие плату Adafruit 5v Ready Micro-SD Breakout Board, вместо поврежденного/удаленного разъема SKR 1.4 Turbo Micro-SD.
, используя схему, которую я загрузил, и следуя исправлениям, предоставленным любезной помощью.
здесь…
К сожалению, это не работает!
Диагностика: skr turbo подключен к ПК через usb
- на плате sd-led на skr turbo по умолчанию выключен
- при подключении 5-проводного разъема SPI (исключая SPI 0.26)
на плате sd-led на скр турбо включается
3. вставка sd-карты —
- 3.1 не открывается флешка на компе)
- 3.2 на плате sd-led на скр турбо выключается
Может ли кто-нибудь объяснить, в чем может быть проблема?
→ КОНТАКТ ДЛЯ РАЗЪЕМНОЙ ПЛАТЫ SD [CS]
→ ШТЫРЬ SD-РАЗЪЕМНОЙ ПЛАТЫ [CD]
d_man
#43
Обновление
Таким образом, USB-устройство marlin SDCard01 доступно в диспетчере устройств Windows.
я определил, что раньше он не работал, так как
я работал внутри экземпляра виртуальной машины, а USB был подключен к хосту.
Однако:
при вставке карты невозможно прочитать
Проводник Windows/Диспетчер дисков: показывает диск, но не носитель
я проверил 3 отдельные карты micro-sd, чтобы убедиться, что проблема с SD не возникает
кто-нибудь может помочь?
- проводка правильная? я сделал ошибку?
- возможно ли, что мои перемычки слишком длинные?
если да… можно ли вообще использовать перемычки или на любых проводах??
- возможно ли, что мои перемычки слишком длинные?
д_ман
#44
Успех! SD-карта работает!
sd-карта не будет работать пока не сбросишь скр-1.
4 турбо!
Проблема не в модификации или длине проводки (я проверял). SD-карта также работает, если компакт-диск подключен к SPI 0.26)
Спасибо за всю поддержку, без вас я бы никогда не разобрался!
в качестве бонуса я улучшил свою технику пайки
забавно то, что модуль skr 1.4 turbo sd «мешал» установке в крайне ограниченном пространстве в корпусе 3D-принтера (это как Я сломал это)
*мне удалось убрать его с дороги *
и это даст больше возможностей для размещения.
1 Нравится
gadgetangel
#45
что это за микроскоп? где я могу купить один?
омаринус
#46
Действительно интересная тема! Я заказал два считывателя SD-карт, потому что думал, что смогу справиться с этим, но обе платы для микро-SD-карт не имеют разъема для компакт-диска и контакта CLK… Думаю, это делает их совершенно бесполезными.
Думаю, мне придется дождаться замены SMD-слота. Удалось заказать их из Китая, потому что буквально ни одна голландская компания их не продает.
Будем надеяться, что мне удастся припаять новый слот microSD, ха-ха.
Максгерхардт
#47
Омаринус:
, но на обеих платах для карт micro SD нет контакта CD и CLK…
Можете ли вы показать распиновку вашей платы SD-карты? Это может называться по-другому.
Например, «DET» для обнаружения вместо обнаружения карты (CD) или SCLK (SPI Clock) вместо CLK.
омаринус
#48
Максгерхардт:
Можете ли вы показать распиновку вашей платы SD-карты? Это может называться по-другому. Например, «DET» для обнаружения вместо обнаружения карты (CD) или SCLK (SPI Clock) вместо CLK.
Спасибо за ответ, к сожалению, у него только шесть контактов!
CS
SCK
MOSI
MOSO
VCC
GND
Таким образом, контакты буквально отсутствуют. Так же нет дополнительных клемм для припайки дополнительных функций… Самое печальное, что я думаю, это то, что я только что купил что-то, что теперь будет лежать в ящике стола вечно без использования.
Я очень не люблю тратить ресурсы. Может быть, когда-нибудь я найду ему применение? Кто знает.
Я предполагаю, что контакт CLK подключается к контакту MOSFET, чтобы, возможно, активировать питание.
Это модель:
gadgetbouw.nlМодуль Micro SD kaarthouder (5V) соответствует требованиям по напряжению – Gadgetbouw.nl
Кажется, это HW-125
Вот дополнительные данные об этой конкретной карте:
HW_125_6pin_TF_card_and_Micro_sd_card_reader_module_with_Level_shifting_chip
HW_125_6pin_TF_card_and_Micro_sd_card_reader_module_with_Level_shifting_chip
Максгерхардт
#49
Омаринус:
СКК
Это часы SPI.
CLK, SCLK, SCK — здесь все эти названия означают одно и то же. Вы видите, что SCK1 даже является именем сигнала для него, например.
d_man:
Таким образом, вам не хватает только PIN-кода для обнаружения карты / SDDET. В противном случае вы можете попробовать то же самое, что и выше. Если это не сработает, вы можете попробовать подключить SDDET к 3,3 В или GND при запуске, чтобы имитировать его обнаружение. Вы даже можете подключить его к переключателю (в стиле SPDT), чтобы переключать SDDET между 0 В и 3,3 В.
Таким образом, я не вижу причин, по которым это не будет работать с оборудованием, которого у вас нет.
Таким образом, со ссылкой на изображение выше и ваш модуль SD-карты, ваша распиновка от модуля SD до платы принтера должна быть
CS → левая сторона R55
SCK → SCK1 0,7 (на разъеме SPI, желтый провод)
MOSI → MOSI1 0,9 (на разъеме SPI, зеленый провод)
MISO → MISO1 0,8 (на разъеме SPI, желтый провод)
VCC → VDD 5V (на разъеме SPI, красный провод)
GND → VSS GND (на разъеме SPI, черный провод)
Левая сторона светодиода D7 либо не подключена, либо к GND, либо к 3V3, либо к переключателю для переключения между GND и 3V3).
1 Нравится
2 февраля 2021 г., 18:35
#50
Спасибо, я не знал, что SCK — это часы, понятно, ха-ха.
Итак, в чем проблема, если у меня нет SDDET? Должен ли я выполнять специальную операцию при вставке SD-карты? Я думаю, что в этом случае, возможно, будет разумно подождать, пока я не получу фактический компонент, прежде чем попробовать этот обходной путь.
Максгерхардт
#51
Омаринус:
Итак, в чем проблема, если у меня нет SDDET? Должен ли я выполнять специальную операцию при вставке SD-карты?
Это зависит от того, что делает загрузчик.
Мы не знаем, считывает ли он вообще напряжение на этом выводе, реагирует ли он на него или нуждается в этом сигнале, но он подключен к микроконтроллеру.
Теперь либо:
- Обнаружение SD вообще не используется и, следовательно, вам не потребуется припаивать провод
- Используется обнаружение SD-карты, и вам нужно подтянуть линию к нужному напряжению.
- Если предполагается, что в устройство всегда будет вставлена SD-карта, можно припаять провод между сигналом SDDET и GND или 3,3 В
- не на 100% уверен, какое напряжение необходимо зарегистрировать как «вставленное», но, судя по приведенной выше схеме, светодиод SDDET загорается, когда его левая сторона подключается к GND (правая имеет 3,3 В). Итак, если «светодиод горит = карта вставлена), сначала попробуйте GND
- если в устройство не всегда вставлена карта нужно либо
- купите модуль SD-карты, у которого есть контакт для обнаружения компакт-диска / карты, и используйте его (например, полный выход micro-sd без логики преобразования, CD будет DAT2 в соответствии со схемой выше, см.
здесь) - подключите переключатель SPDT к сигналу SDDET, чтобы переключить его между GND и 3,3 В. Если вы затем вставите SD-карту в устройство чтения, вам также придется перевернуть переключатель в правильное положение (GND или 3,3 В), чтобы загрузчик распознал карту (или не распознал ее, если она не вставлена).
- купите модуль SD-карты, у которого есть контакт для обнаружения компакт-диска / карты, и используйте его (например, полный выход micro-sd без логики преобразования, CD будет DAT2 в соответствии со схемой выше, см.
здесь)1 Нравится
2 февраля 2021 г., 19:25
#52
Спасибо, я новичок во всем этом. Поэтому я сначала попытаюсь подключить слот microSD, когда он появится, и если это не удастся, у меня будет резервная копия.
Спасибо, что поделились своими знаниями, это очень помогает лучше понять, как эти вещи работают
ps в моей стране, Нидерландах, довольно сложно найти эти вещи. Я нашел только 6-контактные коммутационные платы. Так что все равно придется идти на Алиэкспресс.
