Что такое витая пара. Какие бывают категории витой пары. Чем отличаются экранированные и неэкранированные кабели. Как выбрать подходящую витую пару для домашней или офисной сети. Каковы преимущества и недостатки витой пары по сравнению с оптоволокном.
Что такое витая пара и как она устроена
Витая пара — это вид кабеля, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой. Такая конструкция позволяет снизить влияние внешних помех и перекрестные наводки между проводниками.
Основные компоненты витой пары:
- Медные проводники (обычно 4 пары)
- Изоляция каждого проводника
- Общая внешняя оболочка
- Экранирующая оплетка (в экранированных кабелях)
Скручивание проводников позволяет существенно улучшить характеристики передачи сигнала на высоких частотах. Чем сильнее скручены проводники, тем лучше помехозащищенность кабеля.

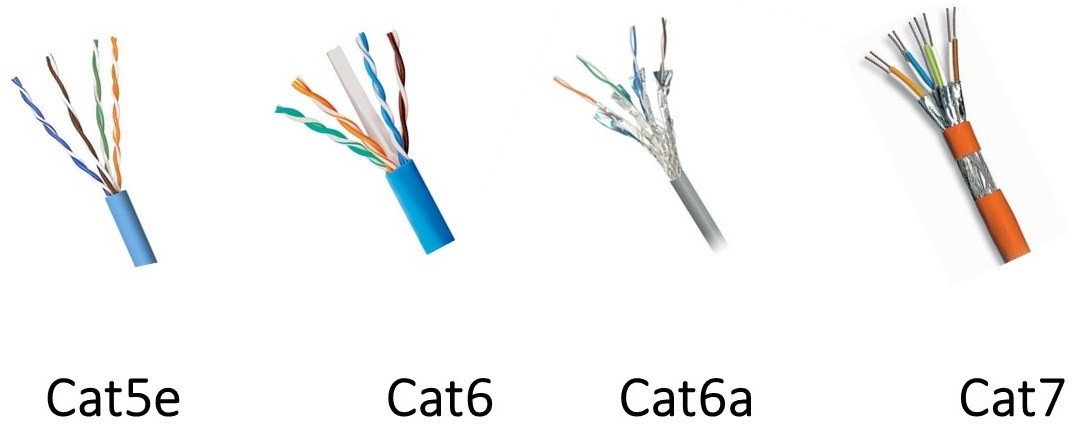

Категории витой пары и их характеристики
Витая пара подразделяется на несколько категорий в зависимости от частотных характеристик:
- Cat 3 — до 16 МГц
- Cat 5 — до 100 МГц
- Cat 5e — до 125 МГц
- Cat 6 — до 250 МГц
- Cat 6a — до 500 МГц
- Cat 7 — до 600 МГц
- Cat 8 — до 2000 МГц
Чем выше категория, тем лучше характеристики передачи на высоких частотах. Это позволяет обеспечить более высокую пропускную способность:
- Cat 5 — до 100 Мбит/с
- Cat 5e — до 1000 Мбит/с
- Cat 6 — до 10 Гбит/с на коротких расстояниях
- Cat 6a — до 10 Гбит/с на полных 100 метрах
Экранированная и неэкранированная витая пара
По наличию экранирования витая пара делится на:
- UTP (Unshielded Twisted Pair) — неэкранированная витая пара
- FTP (Foiled Twisted Pair) — витая пара с общим экраном из фольги
- STP (Shielded Twisted Pair) — витая пара с экраном в виде оплетки

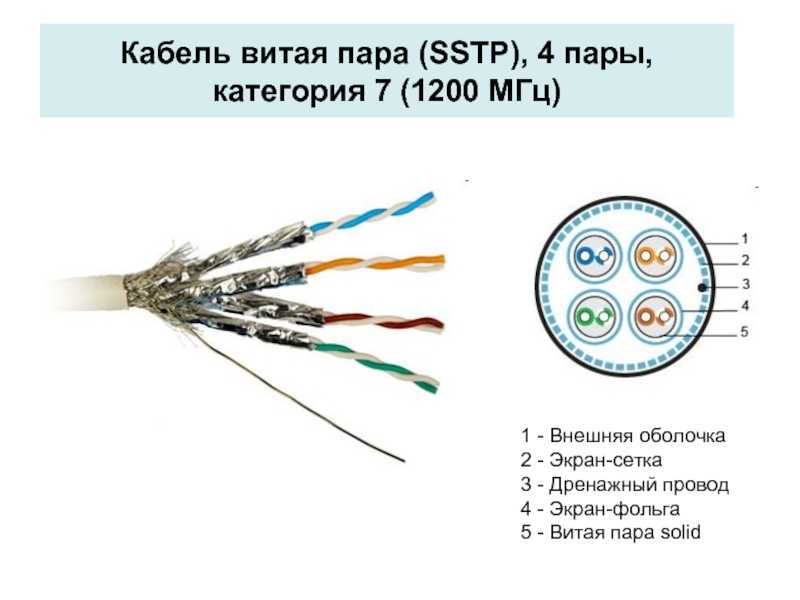

- SFTP (Shielded Foiled Twisted Pair) — витая пара с двойным экраном из фольги и оплетки
Экранирование позволяет улучшить помехозащищенность кабеля, но делает его более дорогим и менее гибким. Для большинства домашних и офисных сетей достаточно неэкранированной витой пары UTP.
Преимущества витой пары перед другими типами кабелей
По сравнению с коаксиальным кабелем витая пара имеет следующие преимущества:
- Меньшая стоимость
- Меньший диаметр и вес
- Более высокая гибкость
- Простота монтажа и подключения
Основные преимущества витой пары перед оптоволокном:
- Значительно более низкая стоимость
- Возможность передачи питания по кабелю (технология PoE)
- Простота монтажа и подключения без специальных инструментов
Однако оптоволокно обеспечивает намного большую пропускную способность и дальность передачи сигнала.
Выбор подходящей витой пары для домашней или офисной сети
При выборе витой пары для локальной сети следует учитывать несколько факторов:
- Требуемая пропускная способность
- Максимальная длина кабельных трасс
- Уровень электромагнитных помех
- Необходимость передачи питания по кабелю (PoE)
- Бюджет проекта
Для большинства домашних и небольших офисных сетей оптимальным выбором будет кабель категории 5e или 6. Он обеспечивает скорость до 1 Гбит/с, что достаточно для большинства применений.
Для более требовательных сценариев стоит рассмотреть Cat 6a, обеспечивающий 10 Гбит/с на полных 100 метрах.
Монтаж кабельной системы на основе витой пары
При монтаже кабельной системы на витой паре важно соблюдать следующие правила:
- Не превышать максимальную длину сегмента в 100 метров
- Соблюдать минимальный радиус изгиба кабеля
- Избегать пережатия кабеля при фиксации
- Не прокладывать рядом с силовыми кабелями
- Использовать компоненты одной категории (розетки, патч-панели, коммутационные шнуры)
Правильный монтаж позволит обеспечить заявленные характеристики передачи и долгий срок службы кабельной системы.
Тестирование кабельной системы на витой паре
После монтажа кабельной системы рекомендуется провести ее тестирование. Основные параметры, подлежащие проверке:
- Правильность разводки (wire map)
- Длина линии
- Вносимые потери (затухание)
- Перекрестные наводки (NEXT, FEXT)
- Возвратные потери (return loss)
Для полноценного тестирования используются специальные кабельные анализаторы. Для базовой проверки достаточно простого тестера обжима.
Перспективы развития технологии витой пары
Несмотря на развитие оптических технологий, витая пара остается самым распространенным типом кабеля для локальных сетей. Основные направления развития:
- Увеличение рабочих частот (Cat 8 — до 2 ГГц)
- Повышение помехозащищенности
- Уменьшение диаметра кабеля
- Развитие технологии Power over Ethernet (до 100 Вт)
Это позволит в будущем передавать по витой паре потоки данных со скоростью до 40 Гбит/с.
Витая пара. Категории и применение • EDS
Витая пара – это кабель связи для передачи цифрового сигнала. Он стал самым популярным для создания локальных и структурированных кабельных систем, т.к. легко совмещается с разными типами оборудования, прост в установке и имеет сравнительно низкую стоимость. Большим плюсом является и простота монтажа – коннекторы универсальны и обжимаются специальными клещами. Разновидностей витой пары очень много, в этой статье разберемся: какой бывает витая пара, какую и где лучше использовать:
Первый параметр – вид жил. Solid & Patch.
Одножильный (Solid) – значит каждая жила состоит из одной цельнотянутой проволоки, толщиной 0,3-0,6 мм или 20-26 AWG. Такой кабель легко ломается, поэтому пригоден только для стационарной техники.
Многожильный (Patch) же состоит из пучков тончайших проволок. Такой провод не ломается при сгибании и скручивании, и используется для подвижных соединений между устройствами. Но имеет более высокий уровень затухания сигнала, чем одножильный, поэтому его максимальная длина не должна превышать 100 м!!!
2. Второй параметр – наличие экрана. UTP&FTP&STP.
Экран защищает проходящий сигнал от внешних помех и может быть из фольги и/или оплетки из медной проволоки, общим и/или отдельно к каждой скрутке. Чтобы было понятнее, приведем расшифровку буквенного кода экранирования:
АВРU – экрана нет;
F – фольга;
S – оплетка из медной проволоки.
Из этих букв формируется аббревиатура обозначающая тип общего экрана и тип экрана для отдельных пар. Например, FTP (F/UTP) будет означать, что, витая пара фольгированная и имеет один общий экран из фольги.
3. Третий параметр – вид оболочки. PE&PVC&LSHZ&PUR
Оболочки PVC и LSHZ изготовлены из поливинилхлорида. (цвет серый, оранжевый). Т.к. этот компаунд не переносит перепадов температуры и крошится на морозе – кабель в такой оболочке используют исключительно в помещении и при стационарной прокладке. Плюсы – низкая стоимость.
Оболочка PE – это сшитый полиэтилен. Кабелю в такой оболочке присущи пластичность, гибкость, но низкая прочность.
Поэтому его можно использовать в условиях улицы, но желательно не «трогать».
И PUR – полиуретановая оболочка. Этот не «дубеет» при низких температурах, устойчив к агрессивной среде и механическим воздействиям. Кабель в такой оболочке не теряет своих свойств даже при -30°С. Следовательно, его можно использовать на улице, практически при любых погодных условиях.
ВАЖНО! Этот кабель в подвешенном состоянии прокладывается на натянутом стальном тросе.
Витая пара. Категории и применение4. И последнее – это категории. CAT.
Категории витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что, витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс, тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.
Итак:
Категории с 1 по 4 уже изжили себя. Настолько низкая скорость передачи уже никак не применима с современными технологиями
CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с , но с протяженностью не более 55 метров.
CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP.
CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.
Обратите внимание! Использование медного слоя характерно для проводов до пятой категории включительно. Для изготовления витых изделий более высоких разрядов всегда применяется чистая техническая медь (CM).
ВЫВОДЫ: Исходя их всего вышесказанного описания выбрать нужную витую пару не составит труда. Главное определиться для чего и где она будет использоваться:
Например: Для «домашнего» использования подойдет Solid, UTP, в PVC оболочке, CAT 5 или 5e.
Для подключения локальной стационарной сети – Solid, FTP, в PVC оболочке, CAT не ниже 6.
Для инсталляционных нужд – лучше всего подойдет витая пара с характеристиками Patch, FTP (S/FTP), в PUR оболочке, CAT будет зависеть от необходимой скорости передачи сигнала и протяженности линии.
Наша компания, зная, как важны качество, скорость передачи и долговечность оборудования, учитывая все тяготы работы инсталляторов, нашла оптимальный вариант, который удовлетворяет всем необходимым эксплуатационным характеристикам.
Для производства патч-кордов используем витую пару только проверенных поставщиков, разъемы RJ45 EtherNet Neutrik с IP защитой или без!
Различия в кабелях UTP и FTP в производстве и в цене
| Телефоны магазина +7-(496)-429-12-29 |
| Крупногабарит(Стройплощадка) +7 (925) 499-70-70 |
Ищем:
Зайдя в отдел электрики Орехово-Зуевского магазина СтройДвор на Карболите вы можете быть удивлены разницей в цене одного и того же (на взгляд) кабеля, непрофессионалу,
строящему свою кабельную сеть для компьютеров дома, подчас не всегда бывает легко разобраться, как подобрать кабель наименьшей по цене и оптимально подходящий для его дома или квартиры.
Позволим себе несколько советов, приведя небесспорные аргументы за или против (правильные они или нет — вам решать).
Итак, факты и агрументы о UTP и FTP:
- Утверждение: локальная сеть в квартире редко когда нужна больше 100 Мбит/с, современные сетевые карты поддерживают до 1Гбит/с, но эти скорости нужны только для просмотра видео в формате 4К, которое еще не используется в России.
- Утверждение: кабельная проводка делается на 10-15 лет, не менее, поэтому надо обращать внимание на то, чтобы она не развалилась со временем
- Факт: проводка компьютерных сетей, ориентированная на внутренние сети крайне негативно относится к перепаду температур до отрицательных (это характерно для дач и коттеджей), она со временем просто рассыпается.
- Факт: компьютерные провода типа UTP (без экранировки) очень сильно подвержены внутренним помехам от электросетей,микроволновок и работающих электродвигателей и генераторов
- Факт: в высокочастотных проводах (а компьютерный кабель использует для передачи высокие частоты) ток течет не по всему проводу, а по внешней его оболочке (по сердцевине провод часто не идет), поэтому современные кабели часто делают из разных материалов: в сердцевине либо дешевый (нити, пластик) материал, проводник (медь) его «обволакивает»: в производстве часто делают протяжку из сердцевины, напыляя, или анодируя на эту сердцевину как раз тот материал-проводник, который будет использоваться для прохождения высокочастотного тока (это началось с 60х годов прошлого века, когда начали производить высокочастотные коаксиальные кабели, у которых сердцевина вообще отсутствует), примеры такого типа проводов — изготовленные по технологии из алюминия плакированного медью (Copper Clad Aluminium, CCA)).
Рекомендации:
- Если это дача и она не отапливается зимой — используйте для внутренней проводки провод, предназначенный для внешней проводки (у них разная оболочка): от температуры оболочка провода может развалиться
- Если дома есть часто работающие электроприборы рядом с компьютерной сетью (фены, электродвигатели, генераторы импульсных помех итп)-используйте провод типа FTP (экранированный)
- Заземляйте экранированный провод, иначе он может стать конденсатором (экран копит заряд, от наводок электросети он может вообще быть источником постоянного тока, разряжаемым неожиданно к подключенному устройсву).
Общая информация о маркировке кабелей компьютерных сетей UTP и FTP
Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.
CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годиться для построения современных сетей.
CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары.
Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети.
CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до до 10 Гбит/с протяженностью не более 55 метров.
CAT6a (частотная полоса 500 МГц. Класс «EA«). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA«). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.
Обратите внимание
В маркировке кабелей для лвс на слово «литой»
Литой в маркировке кабеля означает, что провода, из которых он изготовлен однородные по материалу. Стандартные (обычные) сетевые кабели изготавливаются плакированными, т.е. с сердцевиной из другого материала.
Мнение: в продаже довольно часто сейчас можно встретить так называемые «плакированные» провода, т.е. сделанные по технологии, где сердцевина провода из алюминия или меди большими примесями, а оболочка провода из чистой меди. Бытует мнение, что такой кабель намного хуже изготовленного из чистой меди, но…
Не все так однозначно: не секрет, что при высокочастотном сигнале ток течет по внешней части провода (по сердцевине провода практически не течет): это законы физики. Электромагнитная помеха по своему спектру (к примеру, 50 Гц от бытовой аппаратуры и ее гармоники 25 Гц и иные) будет наводиться на провод и течь по его сердцевине, а значит, на удивление, провод будет более помехозащененен, т.
к. если сердцевина провода сделана из материала с большим сопротивлением, то сигнал помехи будет затухать больше, нежели полезный высокочастотный сигнал.
Конечно, минусы у такого провода тоже есть: он менее подвержен постоянным механическим нагрузкам (изгиб, кручение итп) из-за своей неоднородности, но во всем есть плюсы и минусы.
Волоконно-оптические и медные кабели UTP Enigma
Автор Марк Хан, руководитель телекоммуникационного проекта
Запутались между оптоволоконными и медными кабелями? Затраты, сильные и слабые стороны каждого? Если да, поверьте мне, у вас много компании! До сих пор это может сбивать с толку. Мы надеемся, что следующая статья и сопроводительная таблица развеют любую путаницу и помогут вам принять взвешенное решение, когда дело доходит до оптоволоконных и медных кабелей.
Для начала следует помнить, что между двумя технологиями есть три основных различия: скорость, пропускная способность и расстояние, на которое они могут передавать информацию.
Волоконно-оптический кабель получает признание во всех трех случаях. Я уверен, вам интересно, а как насчет стоимости? Это правильный вопрос, и он сильно зависит от приложения. Я включил диаграмму ниже, чтобы показать, насколько близкими могут быть стоимость и производительность между некоторыми аспектами этих двух технологий.
Волоконная оптика: на несколько световых лет вперед
Во-первых, преимущества волоконно-оптических кабелей заключаются в том, что они состоят из тонких пучков оптических волокон, чаще всего называемых жилами, и могут быть изготовлены из оптически чистого стекла или пластика.
Кабели могут состоять из двух или сотен жил. Эти нити могут быть толщиной с человеческий волос и используются для передачи импульсов инфракрасного лазерного излучения, которые, в свою очередь, передают данные, голос, видео и многие другие формы информации.
Подробнее читайте в статье trueFIBER «Пять основных преимуществ оптоволоконного кабеля».
Что такое медь UTP?
В кабеле UTP (неэкранированная витая пара) используются восемь одножильных медных проводников с защитным покрытием с цветовой маркировкой.
Затем они объединяются в четыре пары. Информация через них передается электрическими импульсами/длинами волн.
Затем каждая пара скручивается определенное количество раз на дюйм, чтобы свести к минимуму перекрестные и электромагнитные помехи. Это скручивание проводов также играет большую роль в скорости передачи данных. Диаметр медных проводников, материалы и производственные процессы также играют важную роль в различных уровнях производительности, доступных для использования в вашей сети.
Кабели с витой парой передают и получают информацию с помощью электрического тока, а преимущества медных кабелей стали сегодня основой телекоммуникаций и передачи данных благодаря простоте их конструкции, простоте использования и надежной работе.
Существует множество конфигураций оптоволоконных и медных кабелей UTP, которые подходят для различных приложений. В этой статье мы ограничим перечисление деталей и технических особенностей каждого из них для облегчения понимания.
Основные сравнения
Основное различие между медными и оптоволоконными кабелями заключается в пропускной способности.
Именно элементарные технологии вызывают разрыв в пропускной способности между волокном и медью. Кабели Ethernet используют медные провода значительно большего диаметра, имеют большее затухание и подвержены как внешним, так и внутренним помехам.
Различия в пропускной способности связаны с тем, что медный кабель использует электроны (электрический сигнал) для передачи данных, а оптоволоконный кабель использует фотоны (свет). Световые импульсы быстрее, чем электрические импульсы, поэтому оптоволокно может передавать больше бит данных в секунду и обеспечивает более высокую пропускную способность по сравнению с медью.
Пропускная способность: Суть дела
Пропускная способность — это максимальная скорость передачи данных по сети или интернет-соединению за определенное время. Обычно он измеряется в гигабитах в секунду (Гбит/с) или мегабайтах в секунду (Мбит/с).
Полоса пропускания используется для характеристики скорости сети. Он не измеряет, насколько быстро биты данных перемещаются из одного места в другое.
Поскольку эти пакеты данных передаются по электронным или оптоволоконным кабелям, скорость передачи каждого бита невелика. Вместо этого пропускная способность измеряется тем, сколько данных может проходить через конкретное соединение за один раз.
Классическая аналогия с автомагистралью используется для визуализации полосы пропускания. Скажем, межштатная автомагистраль была разработана для размещения определенного количества автомобилей, движущихся из пункта А в пункт Б в течение любого заданного часа. Добавление дополнительных полос на шоссе было бы одним из способов увеличения пропускной способности, чтобы больше автомобилей могло проехать за заданный промежуток времени
Оптоволокно и медный кабель
Приведенная ниже диаграмма помогает проиллюстрировать тот факт, что некоторые различия между медным кабелем и оптоволоконные кабели могут располагаться очень близко друг к другу. Другими словами, в соответствующем контексте они могут быть сопоставимы. Его не следует использовать в целях проектирования, а только в качестве руководства для лучшего понимания того, насколько эти две технологии стали сопоставимыми за эти годы по своей производительности, применению, затратам, методам подключения и т.
д. Наконец, категория 6a значительно сокращает этот разрыв. в большей степени из-за его возможностей 10-Gbps, поэтому я посвятил сегмент ниже исключительно для объяснения этого.
Основные преимущества оптоволокна по сравнению с медью (UTP)
Большая пропускная способность и более высокая скорость: Волоконно-оптический кабель может поддерживать чрезвычайно высокую пропускную способность и более высокие скорости. Огромное количество информации, которое может быть передано на один элемент оптоволоконного кабеля, является его самым значительным преимуществом.
Дешево: миль оптоволоконного кабеля можно сделать намного дешевле, чем медный провод UTP эквивалентной длины.
Расстояние: Одним из самых больших преимуществ по сравнению с медью UTP является расстояние, которое оптоволокно может обеспечить для передачи данных.
Меньший диаметр и меньший вес: Волоконно-оптический кабель намного тоньше и может изготавливаться меньшего диаметра, чем медный провод.
Волокнистые жилы и кабель в целом имеют гораздо меньший размер и меньший вес по сравнению с медным кабелем и лучше подходят для ограниченного пространства.
Меньшее ухудшение сигнала: Потери сигнала в оптоволоконном кабеле намного меньше, чем в медном проводе.
Световые сигналы: В отличие от электрических сигналов, передаваемых по медным проводам, световые сигналы по одному волокну не мешают другим волокнам того же кабеля.
Основные преимущества медных кабелей по сравнению с оптоволоконными
Специализированная технология: Волоконная оптика считается уникальной технологией в кабельном мире и, в свою очередь, требует специальной подготовки, гораздо более дорогих инструментов, более специфических методов установки и, в свою очередь, более высоких затрат труда и материалов. затраты на реализацию.
Преимущество POE: UTP, безусловно, имеет преимущество перед оптоволокном, когда речь идет о Power Over Ethernet, из-за неспособности оптоволокна передавать электрический сигнал.
Обратите внимание: Существуют оптоволоконные преобразователи, которые преобразуют световой сигнал в электрический, но они могут быть дорогостоящими.
Просто переверните преимущества в приведенном выше сегменте «Основные преимущества оптоволокна перед медью», и список недостатков меди будет расти, НО, пожалуйста, читайте дальше, и вы скоро увидите свет в конце туннеля UTP.
В городе появился новенький — Cat6A
Краткое описание стандартизации Cat6A, которая сделала его первой настоящей медной UTP для поддержки передачи 10G на 100 метров:
от 100 Мбит/с до 1000 Мбит/с, когда речь идет о передаче больших файлов данных; особенно те, которые содержат графику и видео высокого разрешения. Если в вашей кабельной инфраструктуре используются кабели серии Cat5e или Cat6, эти транзакции могут создать для них большую нагрузку.
Проще говоря, основным преимуществом кабелей Cat6A является высокая скорость передачи данных со скоростью 10 Гбит/с.
Хотя, важно помнить, что они все же ограничены стандартной дистанцией 100 метров. Я также хотел бы отметить, что вариант Cat6A для кабельной инфраструктуры вашей сети может быть намного более дорогостоящим по сравнению с другими доступными решениями.
Некоторые из факторов, влияющих на значительную стоимость, связаны с уникальной конструкцией кабеля, специальной конструкцией необходимых разъемов и дополнительным вниманием и трудозатратами, связанными с установкой. Помимо описанных выше выгод, еще одна постоянная выгода заключается в том, что Cat6A на данный момент является заделом на будущее для устройств следующего поколения, в частности устройств WiFi. Его следует рассматривать как инвестиции и актив, а не как обязательство.
Интересный факт
Кабель категории 6 поддерживает передачу данных со скоростью 10 Гбит/с, но только на расстояние 164 фута, что составляет половину от 328 футов категории 6а. В этом случае это был бы отличный выбор для таких решений для подключения в небольших офисных проектах и компьютерных лабораториях.
Стандартом для категории 6A является ANSI/TIA-568-C.2, определенный Ассоциацией телекоммуникационной отрасли (TIA) для повышения стандартов производительности кабельных систем с витой парой. Он был определен в 2004 году. Производительность Cat 6A определяется для частот до 500 МГц — вдвое больше, чем у Cat 6.
И оба победителя!
Подводя итог, оптоволокно к рабочему столу или оконечному устройству не было полностью принято в качестве практического решения. В основном это связано с затратами на необходимое оборудование. Итак, на этом этапе нашего сравнения оптоволокна и меди должно быть очевидно, что оптоволоконный кабель и медный кабель UTP имеют свои собственные явные преимущества и ни в коем случае практически не взаимозаменяемы. Их лучше всего использовать в партнерстве друг с другом, чтобы обеспечить наилучшее решение для вашей структурированной кабельной системы.
trueCABLE представляет информацию на нашем веб-сайте, включая блог «Cable Academy» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с положениями и условиями нашего веб-сайта.
Хотя информация на этом веб-сайте касается сетей передачи данных и проблем с электричеством, она не является профессиональным советом, и вы можете полагаться на такие материалы на свой страх и риск.
Введение
Кабель витой пары Ethernet состоит из четырех пар изолированных медных проводов, скрученных вместе. Каждый провод имеет свой цвет и диаметр около 1 мм (0,04 дюйма). Пара витых медных кабелей может компенсировать электромагнитное излучение друг друга и уменьшить помехи от внешних источников. Кабель витой пары Ethernet в основном передает аналоговые сигналы и имеет преимущество при передаче данных на более короткие расстояния. Это обычно используемая среда передачи Ethernet. Максимальное расстояние передачи кабеля витой пары Ethernet составляет 100 м (328,08 фута). Для увеличения дальности передачи можно соединить два сегмента витой пары с повторителем. Можно добавить не более четырех повторителей, что означает, что пять сегментов могут быть соединены вместе для обеспечения дальности передачи 500 м (1640,42 фута).
Кабели Ethernet с витой парой можно разделить на кабели категории 3, категории 4, категории 5, категории 5e, категории 6 и категории 7 в зависимости от характеристик. В локальных сетях обычно используются категории 5, 5e и 6.
Table 73: Description of commonly used Ethernet twisted pair cables
Type | Description |
|---|---|
Category 5 | Suitable for data transmission at a maximum speed of 100 Mbps |
Category 5e | Suitable for data transmission at a maximum speed of 1000 Mbps |
Category 6 | Suitable для передачи данных со скоростью выше 1 Гбит/с |
В зависимости от того, используется ли металлический экран, кабели витой пары Ethernet можно разделить на STP и UTP.
Кабель STP обеспечивает экранирование в виде металлической оплетки между витыми парами и внешней оболочкой. Эта металлическая оплетка помогает уменьшить излучение, предотвратить прослушивание информации и устранить внешние электромагнитные помехи от внешних источников. STP имеют строгие требования к приложениям и дороги, хотя они обеспечивают лучшую защиту от электромагнитных помех, чем UTP, поэтому в большинстве локальных сетей обычно используются UTP.
Кабель витой пары Ethernet соединяет сетевые устройства через разъемы RJ-45 на двух концах. На рис. 101 показаны выводы разъема RJ-45.
Рисунок 101: Схема контактов разъема RJ-45
Спецификации кабелей EIA/TIA определяют два стандарта, 568A и 568B, для разводки кабелей.
Стандарт 568A — контакт 1: бело-зеленая полоса, контакт 2: сплошной зеленый, контакт 3: бело-оранжевая полоса, контакт 4: сплошной синий, контакт 5: бело-синяя полоса, контакт 6: сплошной оранжевый, контакт 7: бело-коричневая полоса, штифт 8: коричневый сплошной.
Стандарт 568B — контакт 1: бело-оранжевая полоса, контакт 2: сплошной оранжевый, контакт 3: бело-зеленая полоса, контакт 4: сплошной синий, контакт 5: бело-синяя полоса, контакт 6: сплошной зеленый, контакт 7: бело-коричневая полоса, штифт 8: коричневый сплошной.
Кабели Ethernet с витой парой можно разделить на прямые и перекрестные в зависимости от их контактов.
Прямой: выводы на обоих концах соответствуют стандарту T568B, как показано на рис. 102.
9103. подключите кабель в соответствии с типом порта Ethernet RJ-45 на вашем устройстве. Ethernet-порт RJ-45 может быть MDI (для маршрутизаторов и ПК) или MDIX (для коммутаторов). В Таблица 74 и Таблица 75 показаны их выводы.
Таблица 74: Контакты порта MDI RJ-45
0005
0005
