  • Светодиод SMD 2835 характеристики

    Количество наименований светодиодов уже стало достаточно большим, многие начинают их путать. Самые популярные это SMD 5050, 5630, 5730, 3030,  3528, SMD 4014,  3014.  Цифры в обозначении модели светодиода обозначают только размер корпуса. Начинка может быть совершенно любая, этим и пользуются китайцы.

    В стандартные корпуса светодиода SMD 2835 они ставят кристаллы гораздо слабей, в 2-5 раз. Это вводит покупателя в заблуждение, он думает много светодиодов, лучше светит. Хорошим примером служат светодиодные лампы-кукурузы и автомобильные лампы. Они бывают просто усеяны со всех сторон этими диодами. Кроме слабого кристалла китайцы экономят на всём остальном. В диоде ставят медные проводники вместо золотых, теплоотвод делают из алюминия, а не из меди.

    Внешне плохой ничем не будет отличатся от хорошего. Но нагрев он будет переносить хуже, и не сможет переносить скачки тока, проводник будет перегорать.

    Содержание

    • 1. Характеристики SMD 2835
    • 2. Примеры обмана от китайцев
    • 3. Светодиодная лента 2835
    • 4. Даташит SMD 2835

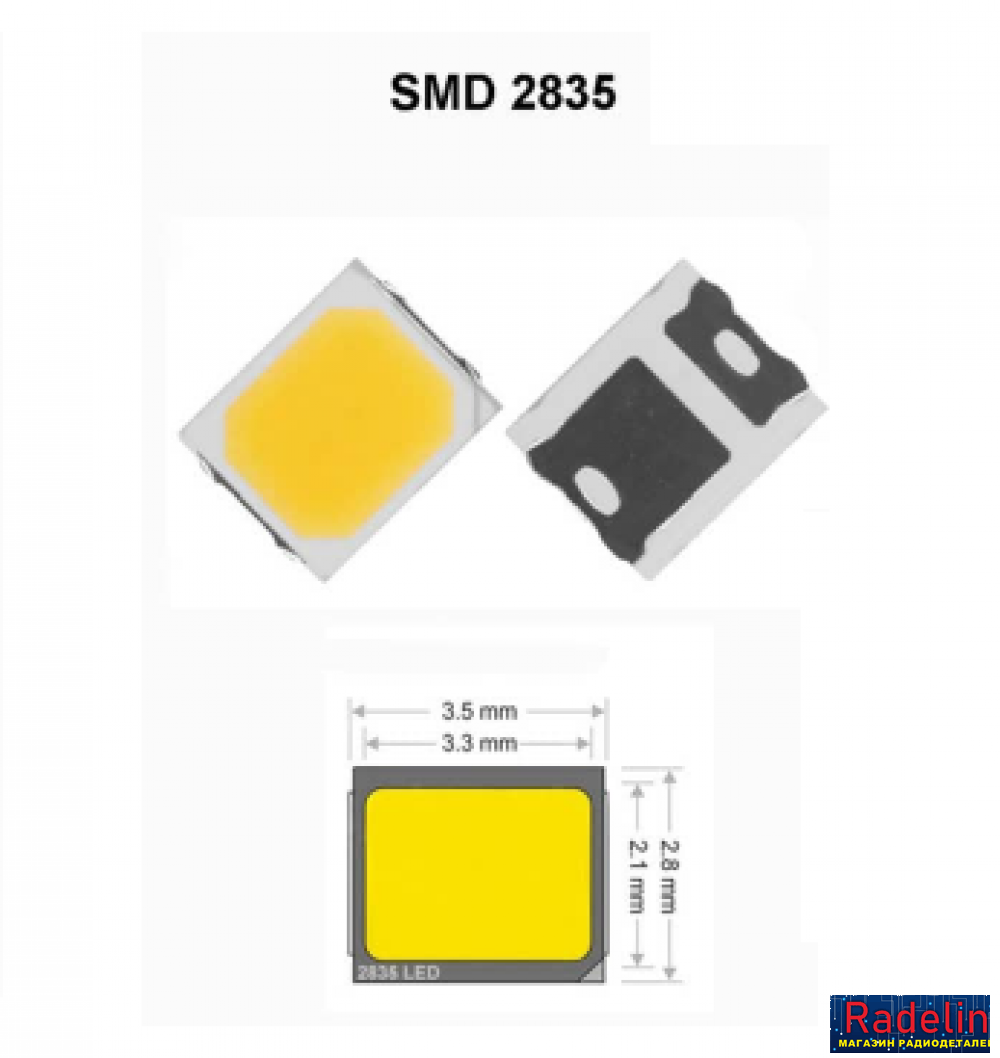

    Характеристики SMD 2835

    Похожий по размерам корпус есть у светодиода SMD 3528 на 0,06W.  Технические характеристики SMD 2835 совершенно другие, обычно мощность 0,2W.

    Китайцы любят продавать своё барахло под видом новинок типа «новинка 2016 года, новые LED чипы 4014, мощные, суперяркие». Сначала они продавали светильники и лампы для автомобилей на низкокачественных СМД 5630 на 0,09W. Когда это приелось,  этот слабый кристалл стали ставить в новый корпус SMD 4014. И рекламируют как новинку, которая в 5 раз лучше, чем предыдущее барахло, хотя отличий по качеству никаких нет.

    В корпус 2835 производители ставят кристаллы различной мощности, на 0,2W 0,5W 1W. По внешнему виду не определить сложно. Если цветовая температура нейтрально белого света, то желтого люминофора бывает мало и видно размер кристалла. Чем он больше, тем выше мощность.

    Светодиод 2835 характеристики

    ПараметрКитайский 28352835 0,2W2835 0,5W2835 1W
     Световой поток, лм 82050100
    Мощность0,09 вт0,2 вт0,5 вт1 вт
    Температура+60+80+80+110
    Ток, ампер25 мА60 мА150 мА300 мА
    Напряжение, Вольт3,23,23,23,2
    Габариты, мм 2,8мм на 3,5мм

    Выпускается множество разновидностей светодиода 2835 по характеристикам:

    1. напряжение падения может быть 3.1V, 3.2V, 3.6V, 9.8V;
    2. световой поток от 20 до 145 на 1 led;
    3. сила тока от 60 до 300 мА.

    Реальные параметры можно узнать только по даташиту datasheet.

    Примеры обмана от китайцев

    Большинство продавцов на Aliexpress реальные характеристики скрывают, и обычно  завышают мощность. Многие  со светодиодными автомобильными лампами сталкиваются впервые, с обычными светодиодками тоже.

    Часто приходится консультировать и  узнавать, что покупатели думают о лампах. Все считают, чем больше светодиодов, тем значит мощнее лампочка. Если на ней диодов больше 20 штук, то в основном это признак плохих LED.

    На первом фото вы видите лампочки кукурузы 162 LED 15W и 112 LED 9W. Рассчитаем, мощность одного диода.

    • 15W / 162 LED  = 0,09W мощность на 1 лед

    Установлено 162 LEDs, чтобы было легче впаривать барахло доверчивым и неграмотным покупателям. Знающие попробуют умножить количество на общеизвестную мощность в 0,2W.

    Аналогичная ситуация на светодиодных лампах для автомобиля. Внешний вид подтверждает слова из описания к товару, сверхмощные, сверхяркие, суперяркие. У низкокачественных диодных чипов большой разброс по параметрам, поэтому нагрузка на каждом разная. Это снижает надежность, чем больше чипов, тем больше вероятность выхода из строя. Если бы они хотели сделать хорошую, то поставили бы 5 ЛЕД с эффективностью 150 лм/вт.

    Завышенные характеристики, реально от 2 до 3 Ватт

    Светодиодная лента 2835

    Светодиодная лента 2835 чаще всего бывает на низкокачественных маломощных LED. Реальное потребление можно можно измерить или рассчитать. При питании от 12 вольт и резистором на 151 Ом, как на фото:

    • 3,2V * 3 LED = 9,6V падение напряжения
    • 12V — 9.6V = 2,4V
    • 2,4V / 151 Ом = 0,015 Ампер сила тока
    • 0,015А * 3,2V = 0,048W округлим до 0,05W

    Получается что, лента очень слабая, слабее не бывает, на уровне СМД 3528. Вместо 0,2W получили в 4 раза меньше, всего 0,05W.

    Даташит SMD 2835

    ..

    Приведу технические характеристики SMD 2835 datasheet с хорошими световым потоком от бренда Honglitronic.

    Светодиодная лента SMD 5050 — 5 видов, характеристики, сравнение, rgb и монохромная

    Светодиодная лента SMD 5050 самая популярная модель среди всей линейки лент. Объясняется это ее универсальностью.

    Что такое SMD и цифры 5050? SMD расшифровывается с английского как Surface Mounted Device, т.е. устройство поверхностного монтажа. Ввиду того, что светодиод запаивается сверху подложки.

    Ну а числа обозначают длину и ширину самого светодиода. 5мм — ширина и 5мм — длина.

    Светодиод SMD-5050 трехкристальный. То есть в нем находится сразу три источника света, три кристалла.

    Из-за большего размера и количества кристаллов, 5050 теоретически должен быть в 3 раза ярче, чем SMD 3528. На практике это не всегда так.

    Такая трехкристальная технология имеет существенное преимущество. Именно благодаря ей, можно получить многоцветной светодиод RGB, а соответственно и многоцветную ленту.

    Вы не встретите RGB ленты на основе малых светодиодов SMD 3528 и других. Только 5050 и более.

    В многоцветной ленте светодиоды залиты прозрачным компаундом, за счет чего мы и видим изменения цветов. А в монохромных, они полностью покрыты люминофором.

    Хоть кристалик в них и синего цвета, но за счет заливки люминофором он дает разные оттенки:

    • тепло-белый — когда люминофор более желтый
    • холодно-белый — менее желтый

    Кроме того, в RGB чисто белого цвета вы не получите, он будет всегда с оттенком. Так как белый свет здесь получается комбинированием, путем задействования всех трех кристаллов красного-зеленого-синего.

    Зато в них можно получить фиолетовый, не покупая специальную фитоленту. Говорят он благоприятно сказывается на росте комнатных растений.

    А еще белый свет в монохромных лентах всегда будет в 2 раза ярче, чем в RGB. Поэтому если хотите нормальный белый свет и одновременно разноцветную ленту, то покупайте RGB+W или RGB+WW.

    • RGBW — цветная + белый холодный
    • RGBWW — цветная + белый теплый

    Естественный и приятный для восприятия белый свет это — Natural Whik 3800-4300К.

    С этими лентами всегда идут контролеры и пульты дистанционного управления.

    В монохромных, их могут комплектовать диммерами только для регулировки яркости.

    Лента SMD 5050 бывает:

    • 30 светодиодов на 1 метр
    • 60 светодиодов на 1 метр
    • 72 светодиода на 1 метр
    • 120 светодиодов на 1 метр

    Начнем с первой.

    В ней, как следует из названия, в одном метре впаяно 30 диодов. Мощность одного метра такой ленты — 7,2Вт.

    Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.

    То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.

    Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.

    У лампочки накаливания угол 270 градусов и выше. При этом она освещает все пространство вокруг себя.

    Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.

    СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.

    Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.

    Еще одно немаловажное преимущество СМД 5050-30 — ее в крайних случаях можно наклеивать даже без алюминиевого профиля.

    В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.

    Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.

    Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.

    Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.

    Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.

    Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.

    Отдельный сегмент или модуль — это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.

    У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины — всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.

    SMD 5050 на 60 светодиодов

    Этот вид самый популярный. Она яркая, мощная и на потолке дает плотный световой поток.

    Ее мощность — 14,4 Вт/м.

    Конечно все эти мощности не абсолютный показатель, который обязан быть у всех лент. На практике они всегда могут отличаться даже на несколько ватт, в большую или меньшую (чаще всего) сторону.

    Многие совершают ошибку, когда хотят сравнить фактическую мощность подсветки с заявленными цифрами на упаковке. Подключают ленту с одного конца, замеряют силу тока и напряжение от блока питания.

    После чего перемножают все и получают результат. Более верные данные получатся если ленту, в особенности протяженную, подключить с обеих сторон, а не с одной.

    Световой поток у смд 5050/60 — 1200 люмен, что соответствует обычной лампочке на 85-90 Вт.

    Ее используют как для частичной, так и в некоторых случаях для полной замены основного освещения. То есть при определенных условиях, она может заменить обычную люстру, простые и люминесцентные лампы.

    Еще она очень хорошо подходит для подсветки рабочей поверхности на кухне.
    Если у вас в подсветке потолка постоянно перегорают люминесцентные лампы, то можете их заменить на данный вид.

    Эта лента уже обязательно клеится на алюминиевый профиль, в противном случае она быстро перегорит и потеряет яркость. При этом не важно будет, качественная она была или нет.

    На ленты разного качества магазины дают разный срок гарантии. Однако все это строго оговаривается условиями эксплуатации.

    Расстояние между светодиодами здесь чуть больше 1см. Это создает сплошную световую полосу.

    Например при использовании ленты 5050/30, на потолке возможны отдельные световые пятнышки из-за большой разбежки.

    В ленте на 60 диодов такого уже не будет.

    Эту ленту выпускают не все производители. Объясняется это тем, что чаще всего она присутствует в премиум и элит классе.

    И как же говорилось выше, каждый ее светодиод — это отдельный рабочий модуль.

    То есть, резать ее можно буквально по «диодно».

    Это очень удобно, потому что вы уже не будете привязаны к определенной кратности 5 или 10см. Вы можете ее резать там где необходимо., без всяких запасов и лишних сантиметров.

    А ведь именно они зачастую мешают и портят весь рисунок подсветки, если вы не угадали с общим метражом.

    Также с ее помощью легко составлять отдельные надписи или буквы. Некоторые применяют 5050/72 для обрамления задних автомобильных фонарей.

    Мощность ленты СМД на 72 диода — 17,2 Вт/м. Она еще больше греется чем предыдущая, поэтому алюминиевый профиль здесь нужен на 100%.

    Ее световой поток 1440 люмен. Световая полоса еще плотнее, чем у вида на 60 диодов.

    На этой ленте светодиоды расположены в два ряда. Ширина подложки 19мм.

    У всех прошлых моделей ширина не превышает 10мм.

    Мощность ленты 28,8Вт/м, а световой поток — 2400 Люмен. Это больше чем у обычной 200 ваттной лампочки.

    Ввиду своей мощности, лента на 120 диодов уже идет не двенадцати вольтовая, а на 24 Вольт. Здесь вам понадобятся другие блоки питания, чем у предыдущих.

    Ее выбирают для очень яркой подсветки и полноценной замены люминесцентных ламп, например в светильниках Armstrong. Также ее можно использовать для экономного освещения в гараже.

    Правда, одного 5-ти метрового отрезка для нормальной освещенности все же будет недостаточно.

    Ее мощность и яркость являются одновременно как достоинством так и недостатком. Из-за них идет постоянный нагрев и профиль для охлаждения здесь нужен более широкий и дорогой.

    Помимо этого, мощность блока питания и его цена тоже будут отличаться в разы.

    Вот общая таблица сравнения характеристик всех вышеперечисленных светодиодных лент.

    Выбирайте согласно ваших потребностей и условий монтажа.

    Светодиодная лента SMD 2835 — 2 вида, характеристики, сравнение, белая и rgb


    Очень многие путают светодиодную ленту SMD 2835 с другим видом SMD 3528, считая что это практически равнозначные изделия.

    На самом деле это далеко не так. Это два абсолютно разных светодиода.

    Отличия и характеристики

    Данная модель появилась не так давно и уже для многих даже вытеснила другой популярный вид SMD 5050. И это не спроста.

    Характеристики у них не только похожи, но и в некоторых моментах превосходят ленту 5050. При этом цена на четверть меньше.

    Связано это с меньшим размером светодиодов. Одно дело сделать большой 3-х кристальный светодиод.

    И совсем другое – маленький на один кристалл. Материала во втором случае у вас уйдет значительно меньше.

    Название SMD 2835 расшифровывается как Surface Mounted Device — устройство поверхностного монтажа. Цифры означают размер светодиодов. Ширина – 2,8мм, длина – 3,5мм.

    Срез в уголку показывает на расположение катода.

    С одной стороны вроде бы странно, ленты 3528 имеют такие же размеры как и 2835, почему же они обладают совершенно другими характеристиками?

    Объясняется это тем, что при изготовлении здесь применяются абсолютно другие чипы или кристаллы. Хотя светодиод и одинакового размера, но внутри него находится другая конструкция, с гораздо большим источником света.

    Качественный светодиод СМД 2835 имеет световой поток равный 20-22 люмен (при токе 60мА). Это такой же световой поток, как и у 5050.

    Потребляемая мощность 1 метра – 14,4Вт. Это соответствует моделям SMD5050 на 60 диодов в метре.

    Однако не забывайте, что это относится к качественным моделям премиум класса.

    Стандарт варианты ничем не отличаются от дешевых SMD 3528 и их мощность всего 4,8Вт/м при световом потоке до 360 Лм/м.

    Индекс цветопередачи у премиум лент 2835 доходит до 94%, что больше чем в диодах 5050. Там показатель не больше 80%.

    Индекс цветопередачи это характеристика, которая показывает насколько искажаются реальные цвета тем или иным источником света. То есть, насколько зеленый свет будет действительно зеленым, красный – красным и т.д.

    Например, если ночью встать под ртутную лампу ДРЛ, которая светит желтым светом, вы будете не мало удивлены как визуально поменяются цвета вашей одежды.

    Для тех, кто хочет приобрести разноцветную ленту 2835, имейте в виду, что RGB в ней реализовано следующим образом:

    • первый светодиод – красного цвета
    • второй – зеленого
    • третий – синего

    Далее в следующем модуле все повторяется. То есть, полнофункциональной поддержки, когда один светодиод светится разными цветами, здесь нет.

    Такое возможно реализовать только в трех кристальных SMD5050. Поэтому если вы купили RGB вариант и думали, что вся подсветка будет светиться сплошным красным цветом, затем зеленым и т.д. – это не так.

    У вас обязательно будут большие темные полосы от незадействованных элементов – участок яркий, участок тусклый и т.д.

    Зато с помощью такой RGB ленты можно легко и с любым контролером реализовать эффект “бегущей волны”. Во многих других видах, для этого необходимо приобретать либо специальные модели, либо другой контроллер с такой функцией.

    Разновидности

    Наиболее распространены варианты данной ленты на 60 и 120 диодов в одном метре.

    У первого в одном модуле находится 3 светодиода. Длина модуля 5см.

    Минимальный отрезок на который можно разрезать ленту равен длине модуля, т.е. 5см.

    В чем главное внешнее отличие 2835 от более распространенного варианта 3528 и как их не перепутать между собой ?

    У 2835 практически весь светодиод залит люминофором. То есть весь прямоугольничек покрыт желтым цветом и его поверхность используется для излучения света по максимуму.

    У модели 3528 на светодиоде излучающая часть круглой формы. Она не целиком занимает всю поверхность. Соответственно и световой поток здесь меньше.

    Еще одним преимуществом у данного вида является лучшая теплоотдача с поверхности диода. Этого добились увеличением площади контактных площадок.

    Теоретически за счет этого он меньше нагревается, а соответственно и срок службы его должен быть большим.

    Однако, многое конечно зависит от условий эксплуатации. Производители заявляют гарантию от 3-х лет и более.

    Лента SMD 2835 обязательно наклеивается на алюминиевый профиль, поскольку мощность в 14,4Вт/м может существенно ее перегреть.

    У модели на 120 диодов в 1 метре, напряжение питания может быть как 12В так и 24 Вольт.

    Мощность одного метра — 23Вт. По своим световым характеристикам она немного уступает SMD 5050/120 led.

    Зато ширина ее остается все те же 10мм, против 20мм у 5050. Световой поток – 2400 люмен на метр.

    Применение профиля обязательно – так как подсветка здесь греется очень сильно.

    Фактически продукцию на 120 диодов можно использовать не просто для подсветки, а для полноценного освещения комнаты. Она легко заменит и обычные лампы накаливания и люминесцентные.

    Разницу почувствуете сразу. Свет будет равномерным, ярким, без раздражающего мерцания.

    Режется лента на 120 диодов точно также, как и 60, то есть по 5см. Однако здесь уже в 5 см будет 6 светодиодов.

    При покупке и выборе данной модели всегда обращайте внимание на класс изделия. Потому что все вышеприведенные здесь и фактические характеристики, напрямую зависят от ее качества.

    Если это премиум класс, то действительно SMD-2835 это прямой конкурент для SMD 5050. А вот если вы купите ленту стандарт или эконом, то световой поток, мощность у нее будут не более чем у обычной SMD 3528.

    Характеристики и внешний вид SMD-светодиодов

    SMD означает Surface Mounted Device, что с английского переводится как компоненты, предназначенные для поверхностного монтажа. Эта технология изготовления электронных компонентов на печатной плате. Основным отличием технологии от традиционной (сквозного монтажа в отверстия) выступает то, что компоненты монтируются без отверстий и только со стороны токопроводящей дорожки. Их приклеивают, а затем припаивают.

    Особенности SMD-светодиодов

    Первые LED-светильники производились с применением обычных светодиодов. Они оснащены аксиальными (проволочными) достаточно длинными выводами, которые предназначены для монтажа в отверстия в плате.

    У светодиодов типа SMD есть только небольшие контактные площадки, которыми устройства монтируются прямо на плату. Это планарные (плоские) выводы, не требующие отверстий в плате. Ввиду простоты такого монтажа после появления SMD-компонентов его доверили роботизированным системам, которые делают все автоматически. Это сделало изготовление осветительных приборов более экономичным.

    Еще одним преимуществом SMD-светодиодов стала возможность изготовления миниатюрных, но мощных диодов. Это связано с улучшенным отводом тепла от кристаллов. Они почти лежат на плате, а еще имеют короткие и массивные выводы. Этим и обусловлена возможность эффективного отвода тепла от мощных кристаллов. Хотя многие из них все-таки нуждаются в подборе и расчете радиатора. Снаружи для защиты от окружающей среды их заливают компаундом, часто с добавлением люминофора, который выравнивает цветовую характеристику диода.

    Характеристики и виды SMD-светодиодов

    Первое, с чем стоит разобраться, – это маркировка SMD-светодиодов. В общем виде в обозначении присутствует аббревиатура SMD и 4 цифры, например, SMD 3528. Это один из самых распространенных типоразмеров SMD-светодиодов. В данной маркировке отражаются только размеры в миллиметрах: 3528 означает 3,5х2,8 мм. Соответственно, SMD 5050 имеет размеры 5,0х5,0 мм, а SMD 5730 – 5,7х3,0 мм.

    Различия наблюдаются и в отношении ряда других параметров. Самые значимые характеристики SMD-светодиодов приведены в таблице.

    Тип SMD

    Размеры SMD-светодиода

    Рабочий ток, мА

    Кол-во кристаллов

    Световой поток, лм

    Мощность, Вт

    Примечания

    2835

    2,8х3,5 мм

    60, 150, 300

    1

    20, 50, 100

    0,2, 0,5 или 1

    Однокристалльный светодиод малой мощности, выпускаемый в трех вариантах с разным световым потоком и мощностью. По размерам корпуса аналогичен SMD 3528, но имеет прямоугольную, а не круглую линзу.

    3014

    3,0х1,4 мм

    30

    1

    9-11 в зависимости от цвета свечения кристалла

    0,12

    Компактный светодиод с умеренной мощностью и достаточным световым потоком. Может давать белый свет разной цветовой температуры, а также цветное свечение. Часто встречается в точечных светильниках, светодиодных лентах, автомобильных лампах.

    3528

    3,5х2,8 мм

    20

    1 или 3

    0,6-5 в зависимости от цвета свечения кристалла

    0,06 или 0,2

    Может быть однокристалльным (одного цвета – белого, синего, желтого, красного, зеленого) или трехкристалльным (RGB). В связи с этим часто используется в LED-подсветке.

    5050

    5,0х5,0 мм

    60, 80

    3 или 4

    2-14

    0,2 или 0,26

    Имеет только трех- или четырехкристалльное исполнение. Одноцветный светодиод имеет в 3 раза большую яркость, чем однокристалльный SMD 3528, поскольку все кристаллы светят одним цветом.

    5630

    5730

    5,6х3,0 мм

    5,7х3,0 мм

    150

    150, 300

    1

    1 или 2

    50

    50, 158

    0,5

    0,5 или 1

    Светодиоды SMD 5630 и 5730 во многом схожи за исключением некоторых характеристик. Диоды SMD 5730 вдвое мощнее и могут давать больший световой поток, поскольку имеют исполнение с двумя кристаллами. Оба диода используются для создания мощных лент, прожекторов и ламп.

    Ранее наиболее популярными были SMD 3528 и 5050, но сегодня они используются в основном в светодиодных лентах. Для светильников используют SMD 5630 как более современные диоды. Количество светодиодов на ленте может составлять от 30 до 240 шт./м. От этого зависит удельная мощность и яркость LED-ленты.

    Важные вопросы относительно SMD-светодиодов

    Решая вопрос, как определить полярность SMD-светодиода, необходимо обратить внимание на корпус изделия. На лицевой части обычно есть срез – с этой стороны находится катод (минус).

    Как узнать параметры светодиода SMD? Очень просто, достаточно линейкой измерить его размеры, а уже по ним определить тип диода и в таблице посмотреть его характеристики. Таким простым способом даже можно рассчитать мощность светодиодной ленты, если она не указана производителем на упаковке или у вас нет паспорта.

    Проверка SMD светодиодов осуществляется с помощью мультиметра. Его переключают в специальный режим «Диоды», после чего красный щуп подсоединяется к аноду, а черный – к катоду. На экране должно показаться напряжение. После этого нужно поменять полярность подключения и посмотреть, нет ли падения напряжения. Если нет, значит, светодиод полностью рабочий. Это один из способов проверки светодиодной ленты на исправность.

    Светодиоды 3528 и 2835 отличия и технические характеристики

    Популярные светодиоды 2835 и 3528 – это искусственные полупроводниковые источники света разных поколений. Первой появилась модель SMD 3528. Её основным назначением было использование этих светодиодов в лентах, предназначенных для вспомогательной подсветки в помещениях или на улице. Характеристик светодиода SMD 3528 было недостаточно для использования его в качестве основного освещения:

    • световой поток составлял не более 6 – 8Лм с каждого диода;
    • угол рассеивания света по уровню 0,5 от максимального потока не превышал 70°;
    • невысока была и энергоэффективность – не выше 40Лм/Вт.

    Новые светодиоды форм-фактора SMD 2835 получили значительно более высокие характеристики:

    • световой поток – 14 – 25Лм при потребляемой мощности 0,2Вт;
    • повышенная цветопередача до 75 – 85 против 60 – 70;
    • повышенная яркость от 8,4 до 9,1кд, против 3кд;
    • энергоэффективность увеличилась с 70 – 100 до 70 – 125Лм/Вт и т. п.

    Таким образом технические характеристики светодиодов SMD 2835 повысились от 50 до 300% и более.

    Примером использования сверхъярких светодиодов форм-факторов SMD 2835 и SMD 5050 является пятиканальная RGB и MIX-лента, с которой познакомиться можно на нашем сайте.

    Главной причиной такого высокого скачка характеристик стало то, что SMD 2835 это светодиод, полученный по технологии COB Led. Это значит, что:

    • использован полупроводниковый кристалл значительно больших размеров;
    • кристалл установлен на специальную теплопроводящую подложку, а не на дно пластикового корпуса;
    • на кристалл нанесен люминофор меньшей толщины;
    • уменьшена высота корпуса, значит увеличилась теплоотдача и срок службы;
    • увеличена в 2,5 – 3 раза площадь переизлучающего люминофора;
    • использован щадящий режим работы кристалла – рабочий ток ниже номинального, а это продлит срок службы светодиода SMD 2835;
    • увеличена площадь контактных площадок для пассивного охлаждения кристалла.

    Последние годы развития светодиодной техники основного освещения показали, что светодиоды 2835 в отличие от 3528 это по основным параметрам самые лучшие в группе сверхъярких приборов небольшого размера. Они значительно превзошли также классические SMD 5050 (5060).

    Светодиод SMD 2835 — характеристики, сравнение и отличие от 5050, 3528

    В статье пойдет речь о светодиодах SMD 2835, чем они отличаются от других и какие имеют преимущества, а также области их применения.

    Применение

    SMD Светодиоды в форм — факторе 2835 получили широкое применение в светодиодных лентах, лампочках и светильниках благодаря своей миниатюрности и эффективности.

    Светодиоды SMD 2835 используют и в освещении, и в декоративной подсветке, например лестниц или парилки в сауне. Это отличная замена «светящихся» вывесок на неоновых трубках и галогеновым прожекторам для подсветки архитектурных сооружений. Ленты на базе таких светодиодов служат ярким и надёжным решением для применения на улице и в ландшафтном дизайне.

    Светодиод может использоваться как в ленте, так и в дискретном виде или смонтированном в комплексе на печатных платах, а также скомпонован с источником питания, заключенном в герметичном корпусе, что позволяет использовать такие конструкции даже под водой, для освещения прудов или аквариумов. Для таких целей используют влагозащищенные светодиодные ленты.

    Характеристики

    Основные характеристики SMD 2835 изображены на фото ниже в виде таблицы. Из нее видно, что индекс 2835 означает габариты 2,8 мм., на 3,5 мм.

    Мощность в сравнении с «конкурентами » существенно выше, что также видно из таблицы характеристик.

    Угол излучения у LED SMD 2835 хороший – 120 градусов, он обеспечивает хорошее рассеивание света, т.к. в крайней зоне уровень яркости достигает 50% и более.

    Только качественные светодиоды, известных производителей Philips, Osram и подобные им, могут обеспечить соответствие указанным параметрам. Низкокачественная продукция зачастую совершенно далека от заявленных мощностей, световых потоков, и цветовых характеристик!

    Выпускаемые светодиоды SMD 2835 имеют разную мощность: 0,2, 0,5, 1 Вт. Стоит отметить, что чем выше мощность, тем больше он излучает тепла. Без охлаждения это приведёт к перегреву кристалла LED и его быстрой деградации (уменьшению яркости свечения) или полному выходу из строя.

    Также имеет место быть и тот фактор, что номинальный ток – это рабочий ток при температурах порядка 30оС, при росте температуры ток должен снижаться, иначе неизбежен лавинообразный процесс роста тока и температуры, что в конечном итоге приведёт к выходу из строя светоизлучающего диода.

    Во избежание подобных казусов, нужно обеспечить светодиоду эффективный отвод тепла, путём введения системы охлаждения — радиатора.

    Рекомендуется применять на 1 Вт мощности светодиода, алюминиевый радиатор площадью 20-40 кв. см. При расчетах следует учесть температуру окружающей среды, чем выше температура эксплуатации, тем больше делаем площадь радиатора. Щадящий режим работы – ниже номинального тока, также продлит срок службы светодиода SMD 2835.

    Коэффициент цветопередачи у LED SMD 2835 должен составлять не менее 75%. Эта величина отвечает за правильность восприятия цветов, человеком, освещенных предметов, данным светодиодом.

    Отличия и сравнение LED SMD 3528, 2835, 5050

    Светодиод 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

    Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

    Светоизлучающие диоды типа SMD отдают тепло в первую очередь через контактные площадки.

    У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

    Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности.

    Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

    Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

    Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.

    Разновидности

    Как известно получение светодиодов белого цвета – это трудная технология. Один из вариантов, это применение кристалла синего свечения, с последующим покрытием его люминофором, который собственно и даёт необходимый оттенок белого цвета.

    В зависимости от потребностей вы можете купить светоизлучающие диоды тёплого, нейтрального или холодного свечения. Различная цветовая температура предоставляет возможность выбора и позволяет достигнуть желаемого результата.

    В продаже встречаются цветные светодиоды SMD 2835: красные, синие, зеленые и другие.

    Мы составили для вас подборку лучших светодиодов с Алиэкспресс, которые имеют лучшие отзывы и низкие цены:

    1. Купить светодиод SMD 2835 — холодный белый,  именно эти светодиоды используются в  ЖК — телевизорах LG.
    2. Купить светодиод SMD 3528 — можно выбрать любой цвет, отзывы только положительные, фирма CHANZON зарекомендовала себя только с хорошей стороны, часто их светодиоды можно найти в светодиодных лампах Gauss.
    3. Купить светодиод SMD 5050 — в наборе идут сразу 5 цветов: белый, красный, зеленый, синий, желтый. Очень быстрая доставка.

    Недостатки

    Как таковых недостатков у них нет. Единственное – в продаже не встретишь трехцветные LED RGB SMD 2835, только одноцветные.

    В RGB исполнении отлично зарекомендовали себя SMD 5050 в силу своих конструктивных особенностей (как писали выше – состоят из 3 кристаллов).

    Итоги

    Светодиоды SMD 2835 отличаются малыми габаритами, хорошей теплоотдачей и высоким световым потоком. Благодаря увеличенной светящейся поверхности получается более широкий угол излучения света. На сегодняшний день SMD 2835 являются самыми совершенными почти по всем параметрам, и пришли на смену классическим 5050 и 3528. Выбирая, в первую очередь стоит обратить внимание на данный тип.

    SMD »Что означает SMD? »Slang.org

  • Главный сленг миллениалов 2020 года

    Сленговый отряд! Пора выпить чаю, дружище — мы собираемся изо всех сил на еще одну перекличку, и на этот раз мы сосредоточимся на сырости, которая является сленгом тысячелетия. В последнее время мы изучили множество скетчей и песен, которые пытаются использовать этот сленг направо и налево, часто с большим комедийным эффектом. […]

    Подробнее

  • Лучшие сленговые термины 2017 года

    Сума, фам? Сегодня мы углубимся в некоторые из самых ярких терминов 2017 года.Будьте осторожны: некоторые из этих терминов использовались еще до MMXVII, но наши эксперты Slang.org позаботились о включении только слов, которые либо пережили возрождение, либо, по крайней мере, имеют отношение к текущему сленгу-биосфере. В этом году […]

    Подробнее

  • Британский сленг

    Здравствуйте, дамы и господа! Пришло время переклички на британском сленге! Сегодня мы посетим наших соседей по ту сторону пруда здесь, на Slang.org, чтобы вы познакомились с наиболее привлекательным жаргоном стран. Не забывай всегда проявлять уважение и не делать ужасных акцентов (если, конечно, ты сильно не разбираешься в этом, приятель). Ниже вы увидите […]

    Подробнее

  • Сленговые термины марихуаны, часть вторая

    Пора больше говорить о марихуановом сленге! Учитывая все последние новости о легализации каннабиса, мы хотим, чтобы вы все использовали жаргон из конопли.Похоже, первая часть статьи прошла по кругу, и теперь ваша очередь делать вторую часть. Помните: чтение-чтение-проход, так что поделитесь этой статьей с другим начинающим […]

    Подробнее

  • Сленговые термины марихуаны, часть первая

    Упакуйте миску, скатайте косяк и приготовьтесь к сленгу, связанному с Мэри Джейн. Мы здесь, в Slang, поддерживаем здоровые отношения со всеми травами, и, учитывая последние новости о легализации каннабиса, мы думали, что изучим просторечие.Теперь вы, наконец, можете узнать, что говорят все ваши стоунеры […]

    Подробнее

  • Сленговые термины 1980-х годов

    С момента избрания Рональда Рейгана до падения Берлинской стены 80-е годы (также известные как восьмидесятые) были эпохой популяризации сленга. Это десятилетие ознаменовалось появлением MTV, культуры Valley Girl и таких телевизионных хитов, как «Симпсоны»; конечно же, этот жаргон собирался взорвать. Вот список самых необычных или […]

    Подробнее

  • Что означает SMD?

    Оцените:
    it:
    SMD

    Устройство для поверхностного монтажа

    Академия и наука »Электроника и многое другое…

    Оцените:
    SMD

    Стэнфордская база данных микрочипов

    Академия и наука »Университеты и многое другое …

    Оцените:
    SMD

    Старческая дегенерация желтого пятна

    Медицина »Физиология

    Оцените:
    SMD

    Паяльная маска Defined

    Академия и наука »Электроника

    Оценить:
    SMD

    Super Magic Drive

    Вычислительная техника» Аппаратное обеспечение

    Оценить :
    SMD

    Поверхность Mou nt Distribution, Incorporated

    Бизнес »Компании и фирмы

    Оцените:
    SMD

    Sunrise Medical, Inc.

    Бизнес »Символы NYSE

    Оцените его:
    SMD

    Устройство модуля хранения

    Вычислительная техника» Аппаратное обеспечение и многое другое …

    Оцените:
    SMD

    Что-то должно умереть

    Правительство »Военное дело

    Оцените:
    SMD

    Менеджер по исследованиям База данных

    Бизнес »Общий бизнес

    Оцените:
    SMD

    Демонстрация услуг и методов

    Государственное управление» Транспорт

    SMD

    Sei Meine Diät

    Международный »Немецкий

    Оценить:
    SMD

    Store My Ducks

    Разное» Funnies

    Оцените:
    SMD

    Sani-Med Distributors, Inc.

    Бизнес »Компании и фирмы

    Оцените:
    SMD

    Загрузчик потоковых модов

    Вычисления» Программное обеспечение

    SMD

    День снежного макияжа

    Сообщество »Образовательные

    Оцените:
    SMD

    Smith Field, Fort Wayne, Indiana USA

    Региональный »Коды аэропортов

    Оцените:
    SMD

    S *** My D ***

    Интернет» Чат

    Оцените:
    SMD

    Surface Mounte d Диод

    Разное »Несекретный

    Оцените его:
    SMD

    Shechtman Marks Devor

    Разное» Несекретное

    it:
    SMD

    Steve Meade Designs

    Разное »Несекретное

    Оценить:
    SMD

    Stellar Micro Devices Разное

    Оцените:
    SMD

    Стратегическая противоракетная оборона

    Правительство »Военное дело

    Оцените:
    SMD 90 055

    Устройства для поверхностного монтажа

    Разное »Несекретное

    Оцените:
    SMD

    Sutton McAughan Deaver

    Оцените:

    Что означает SMD?

    Это может быть единственная веб-страница, посвященная объяснению значения SMD (аббревиатура / сокращение / сленговое слово SMD).

    Вы когда-нибудь задумывались, что означает SMD ? Или любой другой 9309 сленговые слова, сокращения и аббревиатуры, перечисленные здесь, на Интернет-сленге? Ваш ресурс для веб-сокращений, веб-аббревиатур и netspeak.

    Что такое SMD?

    SMD — это «Соси мой член»

    Определение SMD / Средства SMD

    Определение SMD — «Соси мой член»

    Значение SMD

    SMD означает «Соси мой член»
    Итак, теперь вы знаете — SMD означает «соси мой член» — не благодарите нас.YW!

    Что означает SMD? SMD — это акроним, аббревиатура или сленговое слово, которое объясняется выше, где дано определение SMD.

    Другие термины, относящиеся к «сосать»:
    DSLS Дик сосание губ
    ОТКАЗ сосать
    GSAD Иди соси хуй
    МАРК Мишень, присоска
    MLS Моя жизнь отстой
    SMB Соси мои яйца
    SMC Соси мой член
    SMFD <- Нажмите, чтобы просмотреть
    SMT сосу зубы
    STBY отстой, чтобы быть тобой
    извиняюсь за беспокойство
    ПРИСОСКИ Плохо, это хлам
    SUX отстой
    SYD Соси свой член
    TSBT Правду нужно сказать
    Они отстой
    TSS <- Нажмите, чтобы просмотреть
    YSS Ты сильно сосешь
    Другие термины, относящиеся к «члену»:
    BBD Больше, Лучшая сделка
    Большой черный член
    CWD Комментарий по завершении
    Сжатие, увядание, смерть
    Хроническая болезнь истощения
    Цыплята с членами
    D Член
    ДИК Пенис
    ДИКХЕД Идиот
    DIH Дик в руке
    DIYM Дик в рот
    DSLS член сосание губ
    EABOD Съешь мешок с членами
    EAD Съешь член
    GSAD Иди соси хуй
    HMD Держи мой член
    LMD Лизать мой член
    LMDO Смейся мой член
    SDS Синдром Маленького Дика
    SMFD <- Нажмите, чтобы просмотреть
    SOMD <- Нажмите, чтобы просмотреть
    SYD Соси свой член
    WAD Эякулят, сперма
    Деньги
    What A Dick

    Расскажите другу об InternetSlang.ком

    Добавьте аббревиатуру — Карта сайта — Случайный сленг
