Как расшифровать маркировку SMD-компонентов. Какие бывают типы корпусов для поверхностного монтажа. Как определить номинал резистора или конденсатора по коду на корпусе. Где найти справочные данные по SMD-маркировке.
Что такое SMD-компоненты и зачем нужна их маркировка
SMD-компоненты (Surface Mounted Device) — это электронные компоненты, предназначенные для поверхностного монтажа на печатные платы. Их главное отличие от обычных компонентов — миниатюрные размеры и отсутствие выводов для монтажа в отверстия.
Маркировка на корпусах SMD-компонентов необходима для их идентификации и определения основных параметров. Однако из-за малых размеров нанести полную маркировку часто невозможно, поэтому используются специальные коды.
Основные типы корпусов SMD-компонентов
Существует множество типов корпусов для поверхностного монтажа. Наиболее распространенные из них:
- SOT — для транзисторов и диодов
- SOD — для диодов
- SOIC, SSOP, TSSOP — для микросхем
- 0402, 0603, 0805, 1206 и т.д. — для резисторов и конденсаторов
- MELF — для резисторов, диодов
- QFP, BGA — для сложных микросхем
Размеры корпуса обычно указываются в маркировке, например 0805 означает размеры 2.0 x 1.25 мм.
Маркировка SMD-резисторов
На SMD-резисторах чаще всего используется трех- или четырехзначная цифровая маркировка:
- Трехзначный код: первые две цифры — значащие, третья — множитель
- Четырехзначный код: первые три цифры — значащие, четвертая — множитель
Например:
- 103 = 10 x 10^3 = 10 кОм
- 4702 = 4700 Ом = 4.7 кОм
Буква в конце кода обозначает точность: F — 1%, J — 5%, K — 10%.
Маркировка SMD-конденсаторов
Для керамических SMD-конденсаторов часто используется трехзначный код:
- Первые две цифры — значащие
- Третья цифра — множитель в пФ
Например:
- 104 = 10 x 10^4 пФ = 100 нФ
- 225 = 22 x 10^5 пФ = 2.2 мкФ
Танталовые конденсаторы могут иметь буквенно-цифровую маркировку, где буква обозначает напряжение.

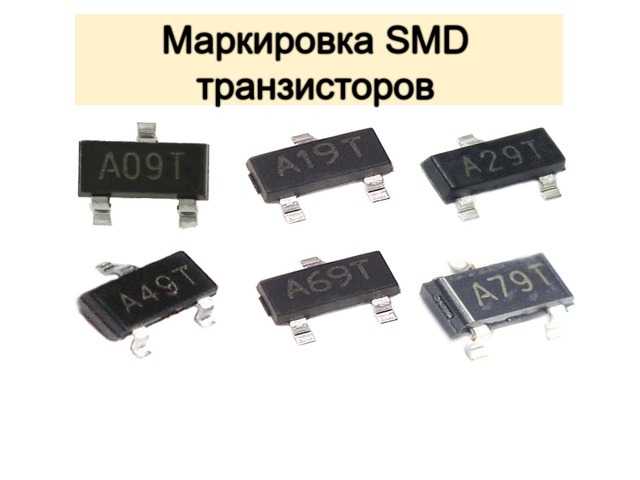

Маркировка SMD-диодов и транзисторов
На корпусах SMD-диодов и транзисторов часто наносится буквенно-цифровой код. Для его расшифровки необходимо использовать справочные таблицы производителей.
Например:
- 1N4148WS — маломощный кремниевый диод
- SS8050 — npn-транзистор общего назначения
Некоторые производители используют собственные системы маркировки, не совпадающие с общепринятыми.
Маркировка SMD-микросхем
Микросхемы в корпусах для поверхностного монтажа обычно маркируются полным или сокращенным обозначением серии и типа. Для корректной идентификации необходимо свериться с документацией производителя.
Примеры маркировки микросхем:
- 74HC00 — четыре логических элемента 2И-НЕ
- LM358 — сдвоенный операционный усилитель
- ATtiny13 — микроконтроллер AVR
Где найти справочные данные по SMD-маркировке
Для точной расшифровки маркировки SMD-компонентов рекомендуется использовать следующие источники информации:
- Справочники по SMD-маркировке (печатные и онлайн)
- Документация от производителей компонентов
- Специализированные программы и онлайн-сервисы для поиска по маркировке
- Форумы радиолюбителей и инженеров-электронщиков
При отсутствии точных данных по маркировке компонента его параметры можно определить экспериментально с помощью тестера или мультиметра.
Особенности маркировки компонентов разных производителей
Важно учитывать, что разные производители электронных компонентов могут использовать собственные системы маркировки, отличающиеся от общепринятых стандартов. Это особенно характерно для азиатских компаний.
Некоторые отличия в маркировке у разных производителей:
- Использование фирменных префиксов в обозначениях
- Нестандартные системы кодирования параметров
- Применение цветовой маркировки вместо буквенно-цифровой
- Размещение части информации на упаковке, а не на самом компоненте
При работе с компонентами малоизвестных производителей рекомендуется уточнять систему маркировки в их технической документации.
Как правильно читать SMD-маркировку
При расшифровке маркировки SMD-компонентов следует придерживаться следующего алгоритма:
- Определить тип компонента по форме корпуса
- Найти и прочитать нанесенную маркировку
- Определить систему кодирования (цифровая, буквенно-цифровая и т.д.)
- Воспользоваться справочными данными для расшифровки
- При отсутствии точных данных — измерить параметры компонента
Важно помнить, что из-за миниатюрности SMD-компонентов маркировка может быть нанесена не полностью или с ошибками. В сложных случаях рекомендуется проводить дополнительную проверку параметров.
Программы и онлайн-сервисы для расшифровки SMD-маркировки
Для облегчения работы с SMD-компонентами разработаны специальные программы и онлайн-сервисы, позволяющие быстро расшифровать маркировку. Наиболее популярные из них:
- SMD Code Book — обширная база данных по маркировке
- LabeledCircuit — онлайн-справочник по SMD-маркировке
- SMD Codebook — мобильное приложение для Android и iOS
- Component Lookup — расширение для браузера Chrome
Эти инструменты значительно упрощают и ускоряют процесс идентификации SMD-компонентов, особенно при работе с большим количеством разнотипных деталей.
SMD — компоненты, маркировка которых начинается с символа: 4 | SMD — поверхностный монтаж
SMD — компоненты, маркировка которых начинается с символа: 4 | SMD — поверхностный монтаж | Компоненты |Справочник| Маркировка SMD — диодов |
| Маркировка SMD — конденсаторов |
| Маркировка SMD — резисторов |
| SMD — транзисторы |
| Приборы, маркировка которых начинается с символа: | |||||||||
| Цоколевка SMD — компонентов: | ||||
|
3W zener
3W zener
3V 0.3W zener
7V 0.3W zener
3NB2A
2A
8A | Резисторы | Конденсаторы | Индуктивности | Динамики | Разъемы | Кабели |
| Диоды | Стабилитроны | Варикапы | Тиристоры | Транзисторы | Оптроны |
| Микроконтроллеры [ КР1878ВЕ1, PIC ] | Микросхемы | SMD | |||
Маркировка SMD компонентов: кодовые обозначения
Маркировка SMD компонентов.
Обозначения и расшифровка радиоэлектронных компонентов сейчас доступна не только в специальной литературе, интернете, но и в виде программного приложения. Кодовые обозначения этих миниатюрных приборов выполнены в сжатом формате, и чтобы все это расшифровать, нужно знать, что представляет из себя маркировка SMD элементов.
Содержание
- Кодовые обозначения и маркировка SMD компонентов для поверхностного монтажа
- Немного о самих SMD приборах
- Корпуса и SMD маркировка
- Группа СМД корпусов по их названию
- Основные виды и размеры SMD приборов
- Маркировка SMD компонентов — резисторы
- SMD конденсаторы
- Катушки индуктивности и дроссели SMD
- Диоды и стабилитроны в корпусе SMD
- Транзисторы в корпусе SMD
- Маркировка SMD компонентов
Кодовые обозначения и маркировка SMD компонентов для поверхностного монтажа
Сейчас промышленность выпускает большое количество миниатюрных элементов для поверхностного монтажа электронных схем.
Корпуса таких приборов, также могут различаться как по форме так и по размеру, а также по окраске. Есть радиодетали с выводами и без выводов, есть маленькие и совсем маленькие, но при этом все они имеют свои кодовые обозначения. Однако, маркировка SMD компонентов непосвященному радиолюбителю ничего не скажет.
Немного о самих SMD приборах
Основное преимуществом SMD компонентов заключается в возможности их компактного использования на печатных платах, где компоновку, монтаж и пайку выполняют автоматы. При этом и маркировку SMD компонентов делают также роботы с особой быстротой и точностью. Поэтому, если вы решили собрать электронное устройство именно с использованием СМД компонентов для поверхностного монтажа, то в этом случае вам необходимо изучить как маркируются SMD элементы и как можно расшифровать их кодовые обозначения.
В этой статье мы представим варианты опознания номинальных значений различных электронных приборов из категории СМД с помощью вспомогательных таблиц.
А в конце статьи есть ссылка на программу, использование которой можно значительно облегчить определение номиналов деталей и расшифровывать маркировку SMD приборов. Данное приложение содержит большую базу современных полупроводниковых приборов для поверхностного монтажа.
Кроме этого, хотелось бы упомянуть здесь о еще одном важном преимуществе поверхностного монтажа (SMT), которое заключается в свойстве этих элементов работать не внося существенные искажения в схему. Обосновывается это тем, что эти миниатюрные электронные элементы ввиду своих компактных размеров, имеют очень маленькую паразитную емкость и индуктивность, соответственно и малые помехи.
Корпуса и SMD маркировка
Так как разновидностей таких приборов великое множество, их принято условно делить на несколько групп, исходя из количества контактных выводов на них и габаритов корпуса:
| выводы/размер | Очень-очень маленькие | Очень маленькие | Маленькие | Средние |
| 2 вывода | SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2) | SOD323, SOD328 | SOD123F, SOD123W | SOD128 |
| 3 вывода | SOT883B (DFN1006B-3), SOT883, SOT663, SOT416 | SOT323, SOT1061 (DFN2020-3) | SOT23 | SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268) |
| 4-5 выводов | WLCSP4*, SOT1194, WLCSP5*, SOT665 | SOT353 | SOT143B, SOT753 | SOT223, POWER-SO8 |
| 6-8 выводов | SOT1202, SOT891, SOT886, SOT666, WLCSP6* | SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6) | SOT457, SOT505 | SOT873-1 (DFN3333-8), SOT96 |
| > 8 выводов | WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8) | WLCSP16*, SOT1178 (DFN2110-9), WLCSP24* | SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12) | SOT552, SOT617 (DFN5050-32), SOT510 |
Естественно, в эту таблицу невозможно уместить данные о всех существующих корпусов, так как выполнить такое просто не реально.
Разработка и производство новых и модифицированных SMD компонентов не стоит на месте, поэтому периодически появляются новые геометрически видоизмененные корпуса с индивидуальной маркировкой, и занести их одномоментно в реестр, не предоставляется возможным.
Электронные приборы помещенные в корпус SMD, в зависимости от размеров и назначения имеют контактные выводы, но также есть и без выводов. В случае отсутствия на корпусе привычных нам выводов, то их функции выполняет контактная площадка, как правило расположенная в торце корпуса. Например: микросхемы типа BGA, используемые в микроэлектронике, содержат на корпусе множество небольших капелек припоя.
Кроме этого, детали для поверхностного монтажа, могут отличаются от других производителей как размерами по высоте или ширине, так и SMD маркировка может быть другой, то есть кодовыми обозначениями.
В подавляющем большинстве корпуса SMD деталей созданы для установки на печатную плату технологического оборудования выполняющего монтаж в автоматическом режиме.
Конечно, простые радиолюбители такую технику для работы в домашних условиях никогда не смогут приобрести.
Да она в принципе и не нужна для дома, для этого есть другая аппаратура, не менее эффективная, но только для работы в домашней мастерской. Как бы там не было, но наши умельцы научились перепаивать BGA микросхемы своими силами и средствами, например: так называемой “перекаткой” шариков микросхемы.
Группа СМД корпусов по их названию
| Название | Расшифровка | кол-во выводов |
| SOT | small outline transistor | 3 |
| SOD | small outline diode | 2 |
| SOIC | small outline integrated circuit | >4, в две линии по бокам |
| TSOP | thin outline package (тонкий SOIC) | >4, в две линии по бокам |
| SSOP | усаженый SOIC | >4, в две линии по бокам |
| TSSOP | тонкий усаженный SOIC | >4, в две линии по бокам |
| QSOP | SOIC четвертного размера | >4, в две линии по бокам |
| VSOP | QSOP ещё меньшего размера | >4, в две линии по бокам |
| PLCC | ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| CLCC | ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| QFP | квадратный плоский корпус | >4, в четыре линии по бокам |
| LQFP | низкопрофильный QFP | >4, в четыре линии по бокам |
| PQFP | пластиковый QFP | >4, в четыре линии по бокам |
| CQFP | керамический QFP | >4, в четыре линии по бокам |
| TQFP | тоньше QFP | >4, в четыре линии по бокам |
| PQFN | силовой QFP без выводов с площадкой под радиатор | >4, в четыре линии по бокам |
| BGA | Ball grid array. Массив шариков вместо выводов |
массив выводов |
| LFBGA | низкопрофильный FBGA | массив выводов |
| CGA | корпус с входными и выходными выводами из тугоплавкого припоя | массив выводов |
| CCGA | СGA в керамическом корпусе | массив выводов |
| μBGA | микро BGA | массив выводов |
| FCBGA | Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом | массив выводов |
| LLP | безвыводной корпус |
Все это большое разнообразие электронных элементов обычному радиолюбителю может и не потребоваться, но знать о них нужно, мало ли что. Для паяльщика, который творит у себя дома, вполне может хватить перечня из основных деталей, которыми обычно пользуются все радиолюбители. Чип-конденсаторы, как правило выполнены в форме многоугольника либо миниатюрного бочонка, который относится к группе электролитический емкостей.
Конденсаторы формы параллелепипеда могут принадлежать группе керамических либо танталовых.
Основные виды и размеры SMD приборов
Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении. В размещенной таблице, типовые размеры указаны также и в мм.
Маркировка SMD компонентов — резисторы
| Прямоугольные чип-резисторы и керамические конденсаторы | |||||
| Типоразмер | L, мм (дюйм) | W, мм (дюйм) | H, мм (дюйм) | A, мм | Вт |
| 0201 | 0.6 (0.02) | 0.3 (0.01) | 0.23 (0.01) | 0. 13 |
1/20 |
| 0402 | 1.0 (0.04) | 0.5 (0.01) | 0.35 (0.014) | 0.25 | 1/16 |
| 0603 | 1.6 (0.06) | 0.8 (0.03) | 0.45 (0.018) | 0.3 | 1/10 |
| 0805 | 2.0 (0.08) | 1.2 (0.05) | 0.4 (0.018) | 0.4 | 1/8 |
| 1206 | 3.2 (0.12) | 1.6 (0.06) | 0.5 (0.022) | 0.5 | 1/4 |
| 1210 | 5.0 (0.12) | 2.5 (0.10) | 0.55 (0.022) | 0.5 | 1/2 |
| 1218 | 5.0 (0.12) | 2.5 (0.18) | 0.55 (0.022) | 0.5 | 1 |
| 2010 | 5.0 (0.20) | 2.5 (0.10) | 0.55 (0.024) | 0.5 | 3/4 |
| 2512 | 6.35 (0.25) | 3.2 (0.12) | 0.55 (0.024) | 0.5 | 1 |
| Цилиндрические чип-резисторы и диоды | |||||
| Типоразмер | Ø, мм (дюйм) | L, мм (дюйм) | Вт | ||
| 0102 | 1. 1 (0.01) |
2.2 (0.02) | 1/4 | ||
| 0204 | 1.4 (0.02) | 3.6 (0.04) | 1/2 | ||
| 0207 | 2.2 (0.02) | 5.8 (0.07) | 1 | ||
SMD конденсаторы
Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:
| Танталовые конденсаторы | |||||
| Типоразмер | L, мм (дюйм) | W, мм (дюйм) | T, мм (дюйм) | B, мм | A, мм |
| A | 3.2 (0.126) | 1.6 (0.063) | 1.6 (0.063) | 1.2 | 0.8 |
| B | 3.5 (0.138) | 2.8 (0.110) | 1.9 (0.075) | 2.2 | 0.8 |
| C | 6.0 (0.236) | 3.2 (0.126) | 2.5 (0.098) | 2. 2 |
1.3 |
| D | 7.3 (0.287) | 4.3 (0.170) | 2.8 (0.110) | 2.4 | 1.3 |
| E | 7.3 (0.287) | 4.3 (0.170) | 4.0 (0.158) | 2.4 | 1.2 |
Катушки индуктивности и дроссели SMD
Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.
Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.
Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру.
Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.
Диоды и стабилитроны в корпусе SMD
Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.
| Диоды, стабилитроны, конденсаторы, резисторы | |||||
| Тип корпуса | L* (мм) | D* (мм) | F* (мм) | S* (мм) | Примечание |
| DO-213AA (SOD80) | 3.5 | 1.65 | 048 | 0.03 | JEDEC |
| DO-213AB (MELF) | 5.0 | 2.52 | 0.48 | 0.03 | JEDEC |
| DO-213AC | 3. 45 |
1.4 | 0.42 | — | JEDEC |
| ERD03LL | 1.6 | 1.0 | 0.2 | 0.05 | PANASONIC |
| ER021L | 2.0 | 1.25 | 0.3 | 0.07 | PANASONIC |
| ERSM | 5.9 | 2.2 | 0.6 | 0.15 | PANASONIC, ГОСТ Р1-11 |
| MELF | 5.0 | 2.5 | 0.5 | 0.1 | CENTS |
| SOD80 (miniMELF) | 3.5 | 1.6 | 0.3 | 0.075 | PHILIPS |
| SOD80C | 3.6 | 1.52 | 0.3 | 0.075 | PHILIPS |
| SOD87 | 3.5 | 2.05 | 0.3 | 0.075 | PHILIPS |

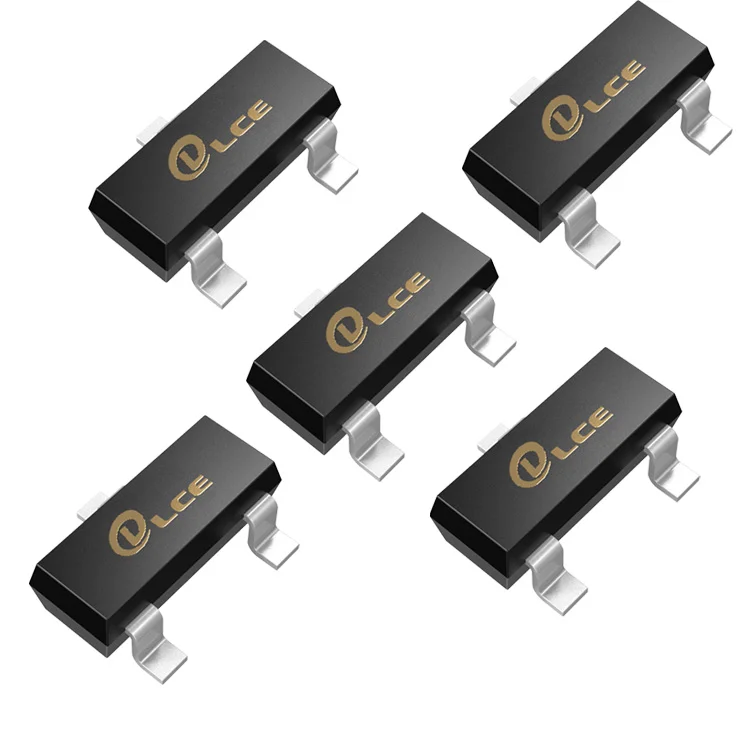

Транзисторы в корпусе SMD
СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.
Здесь нужно пояснить — корпуса такого типа могут содержать в себе не только одиночный транзистор, но и целую сборку компонентов.
Маркировка SMD компонентов
Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.
Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.
Скачать программу для расшифровки обозначения SMD деталей
код маркировки, код маркировки электронных компонентов, транзистор, код маркировки диода, smd код резистора
Номер части
Техническая спецификация
Замена
Код маркировки
Развернуть меню3 Тележка
Поиск кода маркировки
Самая большая база данных поисковой системы Marking Code в мире.
при поиске верхней метки (код маркировки) мы покажем оригинальный номер модели, которую вы ищете.
1
101112131415161718191A1B1C1D1E1F1G1h2J1K1L1M1N1P1Q1R1S1T1U1V1W1X1Y1Z
2
202122232425262728292A2B2C2D2E2F2G2h3J2K2L2M2N2P2Q2R2T2U2V2W2X2Y2Z
3
323334353A3B3C3D3E3F3G3h4J3K3L3M3N3P3R3S3T3W
4
4041424344454647494A4B4C4D4E4F4G4h5J4K4L4M4N4P4R4S4T4U4V4W4X4Y4Z
5
505152535455565758595A5B5C5D5E5F5G5H5I5J5K5L5M5N5P5Q5R5S5T5U5V5W5X5Y5Z
6
606162636465666768696A6B6C6D6E6F6G6H6I6J6K6L6M6N6O6P6Q6R6S6T6U6V6W6X6Y6Z
7
707172737475767778797A7B7C7D7E7F7G7H7I7J7K7L7M7N7O7P7Q7R7S7T7U7V7W7X7Y7Z
8
808182838485868788898A8B8C8D8E8F8G8H8I8J8K8L8M8N8O8P8Q8R8S8T8U8V8W8X8Y8Z
9
909192939495969798999A9B9C9D9E9F9G9H9I9J9K9L9M9N9O9P9R9S9T9U9V9X9Y9Z
А
A0A1A2A3A4A5A6A7A8A9AAABACADAEAFAGAHAIAJAKALAMANAOAPAQARASATAUAVAWAXAYAZ
Б
B0B1B2B3B4B5B6B7B8B9BABBBCBDDBEBFBGBHBIBJBKBLBMBNBOBPBQBRBSBTBUBVBWBXBYBZ
С
C0C1C2C3C4C5C6C7C8C9CACBCCCDCECFCGHCICJCKCLCMNCOCPCQCRCSCTCUCVCWCxCYCZ
Д
D0D1D2D3D4D5D6D7D8D9DADBDCDDDEDFDGDHDIDJDKDLDMDNDODPDQDRDSDTDUDVDWDXDYDZ
Э
E0E1E2E3E4E5E6E7E8E9EAEBECEDEEEFEGEHEIEJEKELEMENEOEPEQERESETEUEVEWEXEYEZ
Ф
F0F1F2F3F4F5F6F7F8F9FAFBFCFDFEFFFGFHFIFJFKFLFMFNFOFPFQFRFSFTFUFVFWFxFYFZ
Г
G0G1G2G3G4G5G6G7G8G9GAGBGCGDGEGFGGGH
Х
H0h2h3h4h5H5H6H7H8H9HAHBHCHDHEHFHGHHHIHJHKHLHMHNHOHPHQHRHSHTHUHVHWHxHYHZ
я
I0I1I2I3I4I5I6I7I8I9IAIBICIDIEIFIGIHIIIJIKILIMINIOIPIQIRISITIUIVIWIXIYIZ
Дж
J0J1J2J3J4J5J6J7J8J9JAJBJCJDJEJFJGJHJIJJJKJLJMJNJOJPJQJRJSJTJUJVJWJXJYJZ
К
K0K1K2K3K4K5K6K7K8K9KAKBKCKDKEKFKGKHKIKJKKKLKMKNKOKPKQKRKSKTKUKVKWKXKYKZ
л
L0L1L2L3L4L5L6L7L8L9LALBLCLDLELFLGLHLHLILJLKLLLMLNLOLPLQLRLSLTLULVLWLxLYLZ
М
M0M1M2M3M4M5M6M7M8M9MAMBMCMDMEMFMGMHMIMJMKMLMMMNMOMPMQMRMSMTMUMVMVMWMXMYMZ
Н
N0N1N2N3N4N5N6N7N8N9NANBNCNDNENFNGNHNINJNKNLNMNNNONPNQNRNSNTNUNVNWNXNYNZ
О
О0О1О2О3О4О5О6О7О8О9ОАОБОКОДОЕОГОХОКОЛОМОНООПОКОРОСОТУОВОВОВОКСОЙОЗ
П
P0P1P2P3P4P5P6P7P8P9PAPBPCPDPEPFPGPHPIPJPKPLPMPNPOPPPQPRPSPTPUPVPWPWPX
В
Q0Q1Q2Q3Q4Q5Q6Q7Q8Q9QAQBQCQDQEQFQGQHQJQKQLQMQNQOQPQQQRQSQTQUQVQWQXQYQZ
Р
Р0Р1Р2Р3Р4Р5Р6Р7Р8Р9RARBRCRDRERFRGRHRIRJRKRLRMRNRORPRQRRRSRTRURVRWRXRYRZ
С
S0S1S2S3S4S5S6S7S8S9SASBSCSDSESFSGSHSISJSKSLSMSNSOSPSQSRSSSTSUSVSWSXSYSZ
Т
T0T1T2T3T4T5T6T7T8T9TATBTCTDTETFTGTHTITJTKTLTMTNTOTPTQTRTSTTTUTVTWTXTYTZ
У
U0U1U2U3U4U5U6U7U8U9UAUBUCUDUEUFUGUHUIUJUKULUMUOUPUQURUSUTUUUVUWUXUYUZ
В
V0V1V2V3V4V5V6V7V8V9VAVBVCVDVEVFVGVHVIVJVKVLVMVNVPVQVRVSVTVUVVVWVXVYVZ
Вт
W0W1W2W3W4W5W6W7W8W9WAWBWCWDWEWFWGWHWIWJWKWLWMWNWOWPWQWRWSWTWUWVWWWXWYWZ
х
X0X1X2X3X4X5X6X7X8X9XAXBXCXDXEXFXGXHXIXJXKXLXMXNXOXPXQXRXSXTXUXVXWXXXYXZ
Д
Y0Y1Y2Y3Y4Y5Y6Y7Y8Y9YAYBYCYDYEYFYGYHYIYJYKYLYMYNYOYPYQYRYSYTYUYVYWYXYYYZ
З
Z0Z1Z2Z3Z4Z5Z6Z7Z8Z9ZAZBZCZDZEZFZGZHZIZJZKZLZMZNZOZPZQZRZSZTZUZVZWZXZYZZ
ТопПроблема маркировки SMD | Форум Электроники
Перейти к основному содержаниюПерейти к объекту
Добро пожаловать на EDAboard.
com
Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию… и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.
Регистрация Авторизоваться
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
- Автор темы omid_juve
- Дата начала
omid_juve
Уровень полноправного члена 1
Я хочу номер детали.
Смд диода с кодовой маркировкой «AL» приложил фото
-
Вт
Нужна помощь в определении компонента SMD
- Автор wschindel
- Ответов: 2
Руководства по обслуживанию, запросы, советы по ремонту
-
М
[РЕШЕНО] Smd Component Identification
- Автор Mariusmul
- Ответов: 1
Руководства по обслуживанию, запросы, советы по ремонту
-
О
Катушка индуктивности SMD код
- Автор: omid_juve
