Онлайн-калькулятор номиналов сопротивления DIP и SMD резисторов

Онлайн-калькулятор маркировки SMD резисторов


Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов


При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя — показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

  • 473 = 47kΩ ± 5%
  • 103 = 10kΩ ± 5%
  • 312 = 3.
    1kΩ ± 5%
  • 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

  • 0R5 = 0.5Ω
  • 0R3 = 0.3Ω
  • 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

  • 92Z = 0.89Ω ± 1%
  • 32D = 210kΩ ± 1%
  • 24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?


Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру — это более 800 товаров для мейкеров, радиолюбителей и инженеров.

В магазине представлены:

И многое-многое другое!

Рекомендуем ознакомиться с другими тематическими материалами


Smd резистор 103 номинал — Морской флот

SMD-резисторы маркируются в зависимости от типоразмера и точности. SMD-резисторы в 0402-ом корпусе не имеют маркировки.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием таблицы EIA-96 (см.ниже) двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу номинала сопротивления, а буква – показатель степени по основанию 10 для определения номинала в Омах.

Код010203040506070809101112131415161718192021222324
Значение100102105107110113115118121124127130133137140143147150154158162165169174
Код252627282930313233343536373839404142434445464748
Значение178182187191196200205210215221226232237243249255261267274280287294301309
Код495051525354555657585960616263646566676869707172
Значение316324332340348357365374383392402412422432442453464475487499511523536549
Код737475767778798081828384858687888990919293949596
Значение562576590604619634649665681698715732750768787806825845866887909931953976
КодSRABCDEF
Значение10 -210 -111010 210 310 410 5

Например, маркировка 10R означает, что резистор имеет номинал 124*10 -1 Ом = 12. 4 Ом.

Резисторы с допуском 1% типоразмера 0805 и выше обозначаются кодом из четырех цифр: первые три цифры – обозначение мантиссу, а четвертая – степень для десятичного основания, таким образом получится значение сопротивления резистора в Омах. К данному коду также может прибавляться буква R – обозначение десятичной точки.

Например, резистор с кодом 1503 это 150х10 3 =150 кОм

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

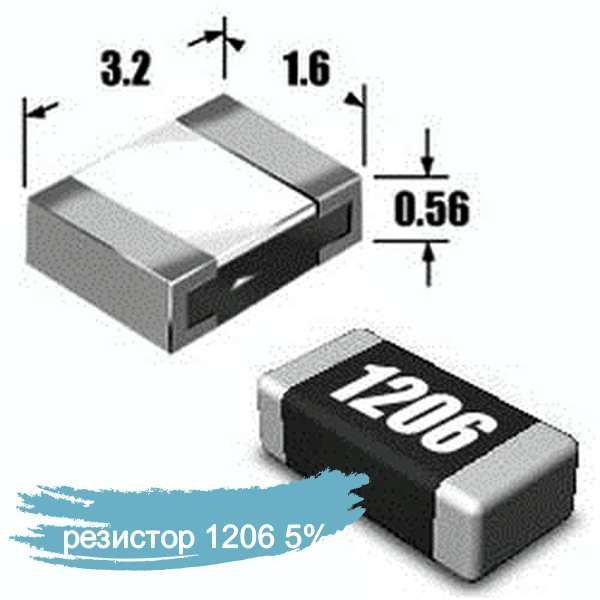

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

38 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

В этой статье расскажем, как можно прочитать маркировку SMD резисторов (для поверхностного монтажа) во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96). Приведем стандартные размеры SMD резисторов и их номинальную мощность.

Трехзначный код

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Давайте рассмотрим это на примере:

Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).

На следующем рисунке приведем еще несколько примеров:

Трехзначный код резисторов со сопротивлением менее 10 Ом

В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.

Четырехзначный код (прецизионные резисторы)

В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.

Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.

Четырехзначный код резисторов с сопротивлением менее 100 Ом

С 4-значной системой наименьшее значение сопротивления, которое мы можем кодировать, составляет 100 Ом, что эквивалентно коду «1000» (100 + нет нуля).

При значениях сопротивлений менее 100 Ом производители выбрали такое же решение, как и в случае с 3-значной кодировкой — добавление буквы «R» вместо запятой.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Допуски сопротивлений

Как вы уже могли заметить, во всех трех системах кодирования, которые мы изучили, производители не предусмотрели никакого способа указания допуска (отклонения) сопротивлений резисторов (четвертой цветной полоски как на выводных резисторах).

Но как правило, резисторы, имеющие маркировку из 3-х цифр имеют точность 5%, а резисторы с кодом из 4-х цифр, а также резисторы с кодировкой EIA-96 имеют точность 1%.

Маркировка SMD резисторов – как прочитать номинал SMD резистора

В этой статье расскажем, как можно прочитать маркировку SMD резисторов (для поверхностного монтажа) во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96). Приведем стандартные размеры SMD резисторов и их номинальную мощность.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Трехзначный код

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Давайте рассмотрим это на примере:

Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).

На следующем рисунке приведем еще несколько примеров:

Трехзначный код резисторов со сопротивлением менее 10 Ом

В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.

Четырехзначный код (прецизионные резисторы)

В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.

Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.

Четырехзначный код резисторов с сопротивлением менее 100 Ом

С 4-значной системой наименьшее значение сопротивления, которое мы можем кодировать, составляет 100 Ом, что эквивалентно коду «1000» (100 + нет нуля).

При значениях сопротивлений менее 100 Ом производители выбрали такое же решение, как и в случае с 3-значной кодировкой — добавление буквы «R» вместо запятой.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Допуски сопротивлений

Как вы уже могли заметить, во всех трех системах кодирования, которые мы изучили, производители не предусмотрели никакого способа указания допуска (отклонения) сопротивлений резисторов (четвертой цветной полоски как на выводных резисторах).

Но как правило, резисторы, имеющие маркировку из 3-х цифр имеют точность 5%, а резисторы с кодом из 4-х цифр, а также резисторы с кодировкой EIA-96 имеют точность 1%.

www.inventable.eu

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Маркировка smd резисторов по цифрам

Калькулятор SMD-резисторов – это онлайн-программа, позволяющая определить маркировку постоянного резистора, использующегося в рамках поверхностного монтажа. Такие устройства отличаются мощностью и пределом погрешности, поэтому имеют различную маркировку, и при выборе необходимо знать, какая именно модель подойдет для конкретной цели.

Если раньше для определения маркировки использовали специальные таблицы, то теперь можно применять онлайн-программу, имеющую множество преимуществ: достаточно указать в соответствующем поле значение сопротивления, и калькулятор выведет значение цифровой маркировки резистора, данные, которые выдает программа, основаны на официально принятых таблицах.

Такие устройства имеют сравнительно небольшие габариты, поэтому почти все модели маркируются цифробуквенным сочетанием. Значение зависит от типоразмера и показателя допуска:

так, резисторы с погрешностью в пределах 2-10% имеют маркировку из 3 цифр, из которых две первые служат для обозначения мантиссы, а последний знак указывает на степень с десятичным основанием. Готовое значение указывается в Омах.

Для наглядности можно рассмотреть следующие примеры:
• Если резистор имеет код 473, первые цифры указывают на значение мантиссы, а 3 – это степень, в которую нужно возвести 10. Иными словами, резистор с маркировкой 473 = 47 * 103 = 47 кОм.
• Если устройство имеет 4-значную маркировку, например, 5102, это значит, что его значение составляет 510 * 102 = 51 кОм. Такие значения могут быть у моделей с малым показателем сопротивления, их типоразмер начинается от 0805, а допуск составляет 1%. В них первые три знака указывают на мантиссу.

Шпаргалка SMD резисторы.

Резисторы / Общие характеристики резисторов SMD

Резисторы постоянные
для поверхностного монтажа (SMD)

Резисторы постоянные металлооксидные. Малые размеры. Оптимизированы для автоматического монтажа. Заменяют собой Р1-12.

Упаковка:

Характеристики:

Диапазон номинальных значений: 1 Ом…30 МОм
Номинальная мощность: 0,05 – 1 Вт
Точность: ±5% (J), ±1% (F)
Температурный диапазон: -55°C

Характеристики резисторов в зависимости от типоразмера:

Кодовая маркировка чип резисторов:
    1. Маркировка 3-мя цифрами.
      Первые две цифры указывают значение в омах, последняя – количество нулей. Распространяется на резисторы из ряда Е-24, допуском 1 % и 5%, типоразмеров 0603, 0805 и1206.
      Пример: 103 = 10 000 = 10 кОм
      1. Маркировка 4-мя цифрами.
        Первые три цифры указывают значения в омах последняя – количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1% , типоразмеров 0805 и 1206. Буква R играет роль децимальной запятой.
        Пример: 4402 = 440 00 = 44 кОм
        Маркировка 3-мя символами.
        Первые два символа – цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы последний символ – буква, указывающая значение множителя: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603.
        Пример: 10C = 124 x 10² = 12.4 кОм

      Если ещё жива ссылка, то здесь.
      Маркировка smd резисторов:

      01S = 1R
      02S = 1R02
      03S = 1R05
      04S = 1R07
      05S = 1R1
      06S = 1R13
      07S = 1R15
      08S = 1R18
      09S = 1R21

      10S = 1R24
      11S = 1R27
      12S = 1R3
      13S = 1R33
      14S = 1R37
      15S = 1R4
      16S = 1R43
      17S = 1R47
      18S = 1R5
      19S = 1R54

      20S = 1R58
      21S = 1R62
      22S = 1R65
      23S = 1R69
      24S = 1R74
      25S = 1R78
      26S = 1R82
      27S = 1R87
      28S = 1R91
      29S = 1R96

      30S = 2R0
      31S = 2R05
      32S = 2R10
      33S = 2R15
      34S = 2R21
      35S = 2R26
      36S = 2R32
      37S = 2R37
      38S = 2R43
      39S = 2R49

      40S = 2R55
      41S = 2R61
      42S = 2R67
      43S = 2R74
      44S = 2R80
      45S = 2R87
      46S = 2R94
      47S = 3R01
      48S = 3R09
      49S = 3R16

      50S = 3R24
      51S = 3R32
      52S = 3R4
      53S = 3R48
      54S = 3R57
      55S = 3R65
      56S = 3R74
      57S = 3R83
      58S = 3R92
      59S = 4R02

      60S = 4R12
      61S = 4R22
      62S = 4R32
      63S = 4R42
      64S = 4R53
      65S = 4R64
      66S = 4R75
      67S = 4R87
      68S = 4R99
      69S = 5R11

      70S = 5R23
      71S = 5R36
      72S = 5R49
      73S = 5R62
      74S = 5R76
      75S = 5R9
      76S = 6R04
      77S = 6R19
      78S = 6R34
      79S = 6R49

      80S = 6R65
      81S = 6R81
      82S = 6R98
      83S = 7R15
      84S = 7R32
      85S = 7R5
      86S = 7R68
      87S = 7R87
      88S = 8R06
      89S = 8R25

      90S = 8R45
      91S = 8R66
      92S = 8R87
      93S = 9R09
      94S = 9R31
      95S = 9R53
      96S = 9R76

      01R = 10R
      02R = 10R2
      03R = 10R5
      04R = 10R7
      05R = 11R
      06R = 11R3
      07R = 11R5
      08R = 11R8
      09R = 12R1

      10R = 12R4
      11R = 12R7
      12R = 13R
      13R = 13R3
      14R = 13R7
      15R = 14R
      16R = 14R3
      17R = 14R7
      18R = 15R
      19R = 15R4

      20R = 15R8
      21R = 16R2
      22R = 16R5
      23R = 16R9
      24R = 17R4
      25R = 17R8
      26R = 18R2
      27R = 18R7
      28R = 19R1
      29R = 19R6

      30R = 20R0
      31R = 20R5
      32R = 21R0
      33R = 21R5
      34R = 22R1
      35R = 22R6
      36R = 23R2
      37R = 23R7
      38R = 24R3
      39R = 24R9

      40R = 25R5
      41R = 26R1
      42R = 26R7
      43R = 27R4
      44R = 28R0
      45R = 28R7
      46R = 29R4
      47R = 30R1
      48R = 30R9
      49R = 31R6

      50R = 32R4
      51R = 33R2
      52R = 34R0
      53R = 34R8
      54R = 35R7
      55R = 36R5
      56R = 37R4
      57R = 38R3
      58R = 39R2
      59R = 40R2

      60R = 41R2
      61R = 42R2
      62R = 43R2
      63R = 44R2
      64R = 45R3
      65R = 46R4
      66R = 47R5
      67R = 48R7
      68R = 49R9
      69R = 51R1

      70R = 52R3
      71R = 53R6
      72R = 54R9
      73R = 56R2
      74R = 57R6
      75R = 59R0
      76R = 60R4
      77R = 61R9
      78R = 63R4
      79R = 64R9

      80R = 66R5
      81R = 68R1
      82R = 69R8
      83R = 71R5
      84R = 73R2
      85R = 75R0
      86R = 76R8
      87R = 78R7
      88R = 80R6
      89R = 82R5

      90R = 84R5
      91R = 86R6
      92R = 88R7
      93R = 90R9
      94R = 93R1
      95R = 95R3
      96R = 97R6

      01A = 100R
      02A = 102R
      03A = 105R
      04A = 107R
      05A = 110R
      06A = 113R
      07A = 115R
      08A = 118R
      09A = 121R

      10A = 124R
      11A = 127R
      12A = 130R
      13A = 133R
      14A = 137R
      15A = 140R
      16A = 143R
      17A = 147R
      18A = 15R
      19A = 154R

      20A = 158R
      21A = 162R
      22A = 165R
      23A = 169R
      24A = 174R
      25A = 178R
      26A = 182R
      27A = 187R
      28A = 191R
      29A = 196R

      30A = 200R
      31A = 205R
      32A = 210R
      33A = 215R
      34A = 221R
      35A = 226R
      36A = 232R
      37A = 237R
      38A = 243R
      39A = 249R

      40A = 255R
      41A = 261R
      42A = 267R
      43A = 274R
      44A = 280R
      45A = 287R
      46A = 294R
      47A = 301R
      48A = 309R
      49A = 316R

      50A = 324R
      51A = 332R
      52A = 340R
      53A = 348R
      54A = 357R
      55A = 365R
      56A = 374R
      57A = 383R
      58A = 392R
      59A = 402R

      60A = 412R
      61A = 422R
      62A = 432R
      63A = 442R
      64A = 453R
      65A = 464R
      66A = 475R
      67A = 487R
      68A = 499R
      69A = 511R

      70A = 523R
      71A = 536R
      72A = 549R
      73A = 562R
      74A = 576R
      75A = 590R
      76A = 604R
      77A = 619R
      78A = 634R
      79A = 649R

      80A = 665R
      81A = 681R
      82A = 698R
      83A = 715R
      84A = 732R
      85A = 750R
      86A = 768R
      87A = 787R
      88A = 806R
      89A = 825R

      90A = 845R
      91A = 866R
      92A = 887R
      93A = 909R
      94A = 931R
      95A = 953R
      96A = 976R

      01B = 1k
      02B = 1k02
      03B = 1k05
      04B = 1k07
      05B = 1k1
      06B = 1k13
      07B = 1k15
      08B = 1k18
      09B = 1k21

      10B = 1k24
      11B = 1k27
      12B = 1k3
      13B = 1k33
      14B = 1k37
      15B = 1k4
      16B = 1k43
      17B = 1k47
      18B = 1k5
      19B = 1k54

      20B = 1k58
      21B = 1k62
      22B = 1k65
      23B = 1k69
      24B = 1k74
      25B = 1k78
      26B = 1k82
      27B = 1k87
      28B = 1k91
      29B = 1k96

      30B = 2k0
      31B = 2k05
      32B = 2k10
      33B = 2k15
      34B = 2k21
      35B = 2k26
      36B = 2k32
      37B = 2k37
      38B = 2k43
      39B = 2k49

      40B = 2k55
      41B = 2k61
      42B = 2k67
      43B = 2k74
      44B = 2k80
      45B = 2k87
      46B = 2k94
      47B = 3k01
      48B = 3k09
      49B = 3k16

      50B = 3k24
      51B = 3k32
      52B = 3k4
      53B = 3k48
      54B = 3k57
      55B = 3k65
      56B = 3k74
      57B = 3k83
      58B = 3k92
      59B = 4k02

      60B = 4k12
      61B = 4k22
      62B = 4k32
      63B = 4k42
      64B = 4k53
      65B = 4k64
      66B = 4k75
      67B = 4k87
      68B = 4k99
      69B = 5k11

      70B = 5k23
      71B = 5k36
      72B = 5k49
      73B = 5k62
      74B = 5k76
      75B = 5k9
      76B = 6k04
      77B = 6k19
      78B = 6k34
      79B = 6k49

      80B = 6k65
      81B = 6k81
      82B = 6k98
      83B = 7k15
      84B = 7k32
      85B = 7k5
      86B = 7k68
      87B = 7k87
      88B = 8k06
      89B = 8k25

      90B = 8k45
      91B = 8k66
      92B = 8k87
      93B = 9k09
      94B = 9k31
      95B = 9k53
      96B = 9k7

      01C = 10k
      02C = 10k2
      03C = 10k5
      04C = 10k7
      05C = 11k
      06C = 11k3
      07C = 11k5
      08C = 11k8
      09C = 12k1

      10C = 12k4
      11C = 12k7
      12C = 13k
      13C = 13k3
      14C = 13k7
      15C = 14k
      16C = 14k3
      17C = 14k7
      18C = 15k
      19C = 15k4

      20C = 15k8
      21C = 16k2
      22C = 16k5
      23C = 16k9
      24C = 17k4
      25C = 17k8
      26C = 18k2
      27C = 18k7
      28C = 19k1
      29C = 19k6

      30C = 20k0
      31C = 20k5
      32C = 21k0
      33C = 21k5
      34C = 22k1
      35C = 22k6
      36C = 23k2
      37C = 23k7
      38C = 24k3
      39C = 24k9

      40C = 25k5
      41C = 26k1
      42C = 26k7
      43C = 27k4
      44C = 28k0
      45C = 28k7
      46C = 29k4
      47C = 30k1
      48C = 30k9
      49C = 31k6

      50C = 32k4
      51C = 33k2
      52C = 34k0
      53C = 34k8
      54C = 35k7
      55C = 36k5
      56C = 37k4
      57C = 38k3
      58C = 39k2
      59C = 40k2

      60C = 41k2
      61C = 42k2
      62C = 43k2
      63C = 44k2
      64C = 45k3
      65C = 46k4
      66C = 47k5
      67C = 48k7
      68C = 49k9
      69C = 51k1

      70C = 52k3
      71C = 53k6
      72C = 54k9
      73C = 56k2
      74C = 57k6
      75C = 59k0
      76C = 60k4
      77C = 61k9
      78C = 63k4
      79C = 64k9

      80C = 66k5
      81C = 68k1
      82C = 69k8
      83C = 71k5
      84C = 73k2
      85C = 75k0
      86C = 76k8
      87C = 78k7
      88C = 80k6
      89C = 82k5

      90C = 84k5
      91C = 86k6
      92C = 88k7
      93C = 90k9
      94C = 93k1
      95C = 95k3
      96C = 97k

      01D = 100k
      02D = 102k
      03D = 105k
      04D = 107k
      05D = 110k
      06D = 113k
      07D = 115k
      08D = 118k
      09D = 121k

      10D = 124k
      11D = 127k
      12D = 130k
      13D = 133k
      14D = 137k
      15D = 140k
      16D = 143k
      17D = 147k
      18D = 15k
      19D = 154k

      20D = 158k
      21D = 162k
      22D = 165k
      23D = 169k
      24D = 174k
      25D = 178k
      26D = 182k
      27D = 187k
      28D = 191k
      29D = 196k

      30D = 200k
      31D = 205k
      32D = 210k
      33D = 215k
      34D = 221k
      35D = 226k
      36D = 232k
      37D = 237k
      38D = 243k
      39D = 249k

      40D = 255k
      41D = 261k
      42D = 267k
      43D = 274k
      44D = 280k
      45D = 287k
      46D = 294k
      47D = 301k
      48D = 309k
      49D = 316k

      50D = 324k
      51D = 332k
      52D = 340k
      53D = 348k
      54D = 357k
      55D = 365k
      56D = 374k
      57D = 383k
      58D = 392k
      59D = 402k

      60D = 412k
      61D = 422k
      62D = 432k
      63D = 442k
      64D = 453k
      65D = 464k
      66D = 475k
      67D = 487k
      68D = 499k
      69D = 511k

      70D = 523k
      71D = 536k
      72D = 549k
      73D = 562k
      74D = 576k
      75D = 590k
      76D = 604k
      77D = 619k
      78D = 634k
      79D = 649k

      80D = 665k
      81D = 681k
      82D = 698k
      83D = 715k
      84D = 732k
      85D = 750k
      86D = 768k
      87D = 787k
      88D = 806k
      89D = 825k

      90D = 845k
      91D = 866k
      92D = 887k
      93D = 909k
      94D = 931k
      95D = 953k
      96D = 976

      01E = 1M
      02E = 1M02
      03E = 1M05
      04E = 1M07
      05E = 1M1
      06E = 1M13
      07E = 1M15
      08E = 1M18
      09E = 1M21

      10E = 1M24
      11E = 1M27
      12E = 1M3
      13E = 1M33
      14E = 1M37
      15E = 1M4
      16E = 1M43
      17E = 1M47
      18E = 1M5
      19E = 1M54

      20E = 1M58
      21E = 1M62
      22E = 1M65
      23E = 1M69
      24E = 1M74
      25E = 1M78
      26E = 1M82
      27E = 1M87
      28E = 1M91
      29E = 1M96

      30E = 2M0
      31E = 2M05
      32E = 2M10
      33E = 2M15
      34E = 2M21
      35E = 2M26
      36E = 2M32
      37E = 2M37
      38E = 2M43
      39E = 2M49

      40E = 2M55
      41E = 2M61
      42E = 2M67
      43E = 2M74
      44E = 2M80
      45E = 2M87
      46E = 2M94
      47E = 3M01
      48E = 3M09
      49E = 3M16

      50E = 3M24
      51E = 3M32
      52E = 3M4
      53E = 3M48
      54E = 3M57
      55E = 3M65
      56E = 3M74
      57E = 3M83
      58E = 3M92
      59E = 4M02

      60E = 4M12
      61E = 4M22
      62E = 4M32
      63E = 4M42
      64E = 4M53
      65E = 4M64
      66E = 4M75
      67E = 4M87
      68E = 4M99
      69E = 5M11

      70E = 5M23
      71E = 5M36
      72E = 5M49
      73E = 5M62
      74E = 5M76
      75E = 5M9
      76E = 6M04
      77E = 6M19
      78E = 6M34
      79E = 6M49

      80E = 6M65
      81E = 6M81
      82E = 6M98
      83E = 7M15
      84E = 7M32
      85E = 7M5
      86E = 7M68
      87E = 7M87
      88E = 8M06
      89E = 8M25

      90E = 8M45
      91E = 8M66
      92E = 8M87
      93E = 9M09
      94E = 9M31
      95E = 9M53
      96E = 9M76

      Если Вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

      Все SMD резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 — первые две цифры 10 — это мантисса, 6 — степень, в итоге получаем 10х10 6 , то есть 10 Мом.

      Иногда к цифровой маркировке прибавляется латинская буква R — она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три — мантисса, а последняя — степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 — 330 — это мантисса, 3 — степень, в итоге получаем 330х10 3 , т. е 33 кОм. Кодовая маркировка SMD сопротивлений с допуском в 1% и типоразмером 0603 обозначается всего двумя цифрами и буквой с помощью таблицы.

      Цифры обозначают код, по которому из нее выбирается значение мантиссы, а буква — множитель с десятичным основанием. Например, код 14R — первые две цифры 14 — это код. По таблице для кода 14 значение мантиссы 137, R — степень равная 10 -1 , в итоге получаем 137х10 -1 , то есть 13,7 Ом. Резисторы с нулевым сопротивлением (перемычки), маркируются просто цифрой 0.

      Маркировка SMD резисторов — корпуса

      Справочник по кодовой маркировке smd резисторов фирмы Philips

      Фирма Philips кодирует номинал smd резисторов следующим образом первые две или три цифры указывают номинал в омах, а последние — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде трех или четырех символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе. Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero — Ohm).

      SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах.

      При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм. Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

      Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах.

      Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

      Справочник по маркировке SMD резисторов BOURNS

      Smd резисторы bourns кодируются по трем стандартам:

      Первые две цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206

      Первые три цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206.

      Первые два символа — цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ — буква, указывающая значение множителя:S = 0.01; R = 0.1; А = 1; В = 10; С = 100; D = 1000; Е = 10000;F = 100000. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603

      Многие компании выпускают в роли плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0. 6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением. Они изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в типовом корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких компонентов лежат в диапазоне единиц или десятков миллиом (

      0.005. 0.05 Ом). В цилиндрических корпусах маркировку наносят черным кольцом посередине, в SMD корпусах для поверхностного монтажа (0603, 0805, 1206. ) маркировки либо нет, либо наносится цифры «000» (иногда просто «0»).

      Подборка справочников по SMD компонентам

      SMD — Абривиатура из английского языка, от Surface Mounted Device — Устройство монтируемое на поверхность, т.е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности.

      Были схемы на дискретных электронных элементах — резисторах, транзисторах, конденсаторах, диодах, индуктивностях, и они при работе нагревались. И их еще приходилось охлаждать — целая система вентиляции и охлаждения строилась. Нигде не было кондиционеров, люди жару терпели, а все машинные залы продувались и охлаждались централизованно и непрерывно, днями и ночами. И расход энергии шел на мегаватты. Блок питания компьютера занимал отдельный шкаф. 380 вольт, три фазы, подводка снизу, из-под фальшпола. Другой шкаф занимал процессор. Еще один — оперативная память на магнитных сердечниках. А все вместе занимало зал площадью около 100 квадратных метров. И машина имела оперативную память, страшно сказать, 512 КБ.

      А надо было делать компьютеры все мощнее и мощнее.

      Потом изобрели БИС — большие интегральные схемы. Это когда вся схема прорисована в одной твердотельной форме. Многослойный параллелепипед, в котором слои микроскопической толщины содержат нариcованные, напыленные или наплавленные в вакууме те же самые электронные элементы, только микроскопические, и «раздавленные» в плоскость. Обычно целая БИС герметизируется в одном корпусе, и тогда уж ничего не боится — железяка железякой, хоть молотком бей (шутка).

      Только БИС (или СБИС — сверхбольшие интегральные схемы) содержат функциональные блоки или отдельные электронные устройства — процессоры, регистры, блоки полупроводниковой памяти, контроллеры, операционные усилители. И стоит задача их собрать уже в конкретное изделие: мобильный телефон, флешку, компьютер, навигатор и пр. Но они же такие маленькие, эти БОЛЬШИЕ интегральные схемы, как их собрать?

      И тогда придумали технологию поверхностного монтажа.

      Метод сборки комплексных электронных схем SMT/ТМП

      Собирать на плату вперемешку микросхемы, БИСы, сопротивления, конденсаторы по старинке очень скоро стало неудобно и нетехнологично. И монтаж по традиционной «сквозной» технологии стал громоздким и трудно автоматизируемым, и результаты получались не в согласии с реалиями времени. Миниатюрные гаджеты требуют и миниатюрных, и, самое главное, удобных в компоновке плат. Промышленность уже может выпускать сопротивления, транзисторы и пр. совсем маленькими и совсем плоскими. Дело оставалось за малым — сделать плоскими, прижатыми к поверхность их контакты. И разработать технологию трассировки и изготовления плат как основы для поверхностного монтажа, а также методы пайки элементов к поверхности. Кроме прочих плюсов, пайку научились делать целиком — всю плату сразу, что ускоряет работу и дает однородность ее качества. Этот метод получил название «т ехнология м онтажа на п оверхность (ТМП)», или surface mount technology (SMT). Так как монтируемые элементы стали уж совсем плоскими, в обиходе они получили название «чипы», или «чип-компоненты» (или еще SMD — surface mounted device, например, SMD-резисторы).

      Шаги изготовления платы по ТМП

      Изготовление ТМП-платы затрагивает как процесс ее проектирования, изготовления, подбор определенных материалов, так и специфические технические средства для припаивания чипов на плату.

      1. Проектирование и изготовление платы — основа для монтажа. Вместо отверстий для сквозного монтажа делаются контактные площадки для припаивания плоских контактов элементов.
      2. Нанесение паяльной пасты на площадки. Это можно делать шприцем вручную или с помощью трафаретной печати при массовом изготовлении.
      3. Точная установка компонентов на плату поверх нанесенной паяльной пасты.
      4. Помещение платы со всеми компонентами в печь для пайки. Паста оплавляется и очень компактно (благодаря присадкам, увеличивающим поверхностное натяжение припоя) припаивает контакты с одинаковым качеством по всей поверхности платы. Однако критичны требования как ко времени операции, температуре, так и к точности химического состава материалов.
      5. Окончательная обработка: остывание, мойка, нанесение защитного слоя.

      Различаются варианты технологии для серийного и для ручного производства. Массовое производство при условии широкой автоматизации и последующем контроле качества дает и гарантировано высокие результаты.

      Однако SMT-технология может вполне уживаться и с традиционным монтажом на одной плате. В этом случае как раз и может быть востребован монтаж SMT вручную.

      Резисторы SMD

      Резистор — самый распространенный компонент электронных схем. Существует даже специально разработанная схемотехника, которая строится только из транзисторов и резисторов (T-R-логика). Это значит, без остальных элементов построить процессор можно, а вот без этих двух — никак. (Пардон, есть еще ТТ-логика, где вообще одни транзисторы, но некоторым из них приходится играть роль резисторов). Это в производстве больших интегральных схем доходят до таких крайностей, а для поверхностного монтажа все-таки выпускается весь набор необходимых элементов.

      Для столь компактной сборки они должны обладать строго определенными размерами. Каждый SMD-прибор — это маленький параллелепипед с выступающими из него контактами — ножками, или пластинками, или металлическими наконечниками с двух сторон. Важно то, что контакты на монтажной стороне должны лежать строго в плоскости, и на этой плоскости иметь необходимую для пайки площадь — тоже прямоугольную.

      Размеры резистора: l — длина, w — ширина, h — высота. За типоразмеры берутся важные для монтажа длина и ширина.

      Они могут быть кодированы в одной из двух систем: дюймовой (JEDEC) или метрической (мм). Коэффициент пересчета из одной системы в другую — это длина дюйма с мм = 2,54.

      Типоразмеры кодируются четырехзначным цифровым кодом, где первые две цифры — длина, вторые — ширина девайса. Причем размеры берутся или в сотых долях дюйма, или в десятых долях миллиметра, в зависимости от стандарта.

      А код 1608 в метрической системе означает 1,6 мм длины и 0,8 мм ширины. Применив коэффициент пересчета, легко убедиться, что это один и тот же типоразмер. Однако существуют и другие измерения, которые определяются типоразмером.

      Маркировка чип-резисторов, номиналы

      Ввиду малой площади прибора для нанесения обычного для резисторов номинала пришлось изобретать специальную маркировку. Их бывает две чисто цифровые — трехцифровая и четырехцифровая) и две буквенно-цифровых (EIA-96), в которой две цифры и буква и кодировка для значений сопротивления меньше 0, в которой используется буква R для указания положения десятичной точки.

      И есть еще одна особая маркировка. «Резистор» без всякого сопротивления, то есть просто перемычка из металла, имеет маркировку 0, или 000.

      Цифровые маркировки

      Цифровые маркировки содержат показатель (N) множителя (10 N) в качестве последней цифры, остальные две или три — мантисса сопротивления.

      Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

      Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

      ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ
      На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные.
      Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

      МАРКИРОВКА ЧИП-РЕЗИСТОРОВ
      Для маркировки чип-резисторов применяется несколько способов.
      Способ маркировки зависит от типоразмера резистора и допуска.

      Резисторы типоразмера 0402 не маркируются.

      Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

      При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

      Обозначение 220 означает, что номинал резистора равен 22 Ома.

      Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

      Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

      Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.
      Литература — Журнал «Ремонт электронной техники» 2 1999.

      Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

      Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

      Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты , чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

      На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа .

      Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

      Маркировка

      Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

      Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

      Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

      • из трёх цифр;
      • из четырёх цифр;
      • из двух цифр и буквы;

      Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами . Для них разработан стандарт EIA-96

      Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

      Существуют номиналы повышенной точности (так называемые прецизионные)

      Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

      Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора .

      Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

      Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

      Онлайн-калькулятор

      Калькулятор smd резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчётов. Используя специальные программы можно найти информацию совершенно бесплатно.

      Пример определения сопротивлений

      240 = 24 х 100 равняется 24 Ом

      273 = 27 х 103 равняется 27 кОм

      Резисторы типоразмера 0603 точностью 1% маркируются кодом из двух цифр и одной латинской буквы, где цифры обозначают порядковый номер номинала в ряду е96, а буква множитель: A=x10, B=x100 и т. д., X=x1, Y=x0.1, Z=x0.01

      Реверсивный калькулятор кодов

      Калькулятор может работать со всеми кодами маркировки smd: из 3-х цифр, из 4-х цифр, или с кодом EIA-96. Для получения нужной величины сопротивления, нужно вписать код в центре рисунка резистора, и нажать на стрелку вниз. В текстовом поле появится искомое значение. В обратном направлении также можно определиться с необходимым типом. Выбрать тип кодировки (поставить точку в нужном поле напротив кода), затем, чтобы получить код сопротивления, написать в поле сопротивление, которое имеет резистор. (10 кОм). SMD калькулятор выдаст нужный код после нажатия стрелки вверх. Он появится в центре рисунка.

      Маркировка SMD резисторов — обозначения и расшифровка

      Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

      На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

      Внешний вид SMD-резисторов

      Размеры и форма SMD-резисторов регламентируются нормативным документом JEDEC, где приводятся рекомендуемые типоразмеры. Обычно на корпусе нанесена маркировка SMD-резисторов, содержащая данные о габаритах резистора. К примеру, цифровой код 0804 предполагает длину, равную 0,08 дюймам, ширину – 0,04 дюйма.

      Если перевести такую кодировку в систему СИ, то данный SMD-резистор будет обозначаться как 2010. Из этой маркировки видно, что длина составляет 2,0 мм, а ширина 1,0 мм (1 дюйм равен 2,54 мм).

      Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD-резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили чип-резисторы по способу маркировки на три типа:

      • маркировка из трех цифр;
      • маркировка из четырех цифр;
      • маркировка из двух цифр и буквы.

      Последний вариант применяется для резисторов повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них маркировку с длинными кодами. Для них разработан стандарт EIA-96

      Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква «R» Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

      Маркировка SMD-резисторов

      Существуют номиналы повышенной точности (так называемые прецизионные).

      Маркировка прецизионных SMD-резисторов

      Пример подбора нужного резистора: если указана цифра 232, то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 102 = 2 300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

      Калькулятор обозначений SMD-резисторов

      Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

      Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.

      Smd резисторы маркировка 101 равно. Маркировка SMD-резисторов

      Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

      • 5 %-ный ряд;
      • 10 %-ный;
      • 20 %- ный.

      Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

      Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты , чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

      На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа .

      Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

      Маркировка

      Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

      Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

      Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

      • из трёх цифр;
      • из четырёх цифр;
      • из двух цифр и буквы;

      Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами . Для них разработан стандарт EIA-96

      Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

      Существуют номиналы повышенной точности (так называемые прецизионные)

      Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

      Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора .

      Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

      Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

      Онлайн-калькулятор

      Калькулятор smd резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчётов. Используя специальные программы можно найти информацию совершенно бесплатно.

      Пример определения сопротивлений

      240 = 24 х 100 равняется 24 Ом

      273 = 27 х 103 равняется 27 кОм

      Резисторы типоразмера 0603 точностью 1% маркируются кодом из двух цифр и одной латинской буквы, где цифры обозначают порядковый номер номинала в ряду е96, а буква множитель: A=x10, B=x100 и т. д., X=x1, Y=x0.1, Z=x0.01

      Реверсивный калькулятор кодов

      Калькулятор может работать со всеми кодами маркировки smd: из 3-х цифр, из 4-х цифр, или с кодом EIA-96. Для получения нужной величины сопротивления, нужно вписать код в центре рисунка резистора, и нажать на стрелку вниз. В текстовом поле появится искомое значение. В обратном направлении также можно определиться с необходимым типом. Выбрать тип кодировки (поставить точку в нужном поле напротив кода), затем, чтобы получить код сопротивления, написать в поле сопротивление, которое имеет резистор. (10 кОм). SMD калькулятор выдаст нужный код после нажатия стрелки вверх. Он появится в центре рисунка.

      Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

      Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

      ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ
      На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные.
      Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

      МАРКИРОВКА ЧИП-РЕЗИСТОРОВ
      Для маркировки чип-резисторов применяется несколько способов.
      Способ маркировки зависит от типоразмера резистора и допуска.

      Резисторы типоразмера 0402 не маркируются.

      Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

      При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

      Обозначение 220 означает, что номинал резистора равен 22 Ома.

      Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

      Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

      Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.
      Литература — Журнал «Ремонт электронной техники» 2 1999:::

      Все SMD резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 — первые две цифры 10 — это мантисса, 6 — степень, в итоге получаем 10х10 6 , то есть 10 Мом.

      Иногда к цифровой маркировке прибавляется латинская буква R — она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три — мантисса, а последняя — степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 — 330 — это мантисса, 3 — степень, в итоге получаем 330х10 3 , т.е 33 кОм. Кодовая маркировка SMD сопротивлений с допуском в 1% и типоразмером 0603 обозначается всего двумя цифрами и буквой с помощью таблицы.

      Цифры обозначают код, по которому из нее выбирается значение мантиссы, а буква — множитель с десятичным основанием. Например, код 14R — первые две цифры 14 — это код. По таблице для кода 14 значение мантиссы 137, R — степень равная 10 -1 , в итоге получаем 137х10 -1 , то есть 13,7 Ом. Резисторы с нулевым сопротивлением (перемычки), маркируются просто цифрой 0.

      Маркировка SMD резисторов — корпуса

      Фирма Philips кодирует номинал smd резисторов следующим образом первые две или три цифры указывают номинал в омах, а последние — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде трех или четырех символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе. Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero — Ohm).


      SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах.

      При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм. Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

      Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах.

      Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

      Smd резисторы bourns кодируются по трем стандартам:

      Первые две цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206

      Первые три цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206.

      Первые два символа — цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ — буква, указывающая значение множителя:S = 0.01; R = 0.1; А = 1; В = 10; С = 100; D = 1000; Е = 10000;F = 100000. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603

      Многие компании выпускают в роли плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением. Они изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в типовом корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких компонентов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических корпусах маркировку наносят черным кольцом посередине, в SMD корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировки либо нет, либо наносится цифры «000» (иногда просто «0»).

      Подборка справочников по SMD компонентам

      SMD — Абривиатура из английского языка, от Surface Mounted Device — Устройство монтируемое на поверхность, т.е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности.

      SMD резисторы — устройство, параметры и характеристики

      Резистор – пассивный элемент электрических цепей, обладающий определенным сопротивлением. С его помощью в электронике и электротехнике ограничивают ток или получают необходимые параметры напряжения. SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату.

      Содержание статьи

      Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия. SMD-резисторы изготавливаются с контактными выводами, с помощью которых крепятся непосредственно на токопроводящую дорожку электронной схемы. Процесс может быть частично или полностью автоматизирован.

      Характеристики

      Такие миниатюрные резисторы прекрасно подходят для поверхностного монтажа. Маркировка позволяет узнать типоразмер, мощность и сопротивление изделия.

      По форме СМД-резисторы бывают прямоугольными, квадратными, круглыми, овальными, профиль – низкий. Низкопрофильные элементы размещаются на плате очень компактно и существенно экономят полезную площадь.

      SMD-резисторы классифицируют по ряду параметров, таких как:

      • Номинальное сопротивление. Эта величина измеряется при определенных параметрах внешней среды, важнейшим из которых является температура. Обычно номинальным считается сопротивление, измеренное при температуре +20 °C и нормальном атмосферном давлении.
      • Допуск на номинальное сопротивление. Возможные допуски – от 0,05 до +5 %. Наиболее популярные и доступные по цене детали с допусками +/-1 % и +/-5 %. Более точные модели приходится предварительно заказывать, и стоят они значительно дороже менее точных аналогов.
      • Температурный коэффициент изменения сопротивления (ТКС). Этот параметр характеризует обратимое относительное изменение сопротивления детали при колебании температуры на 1 °C. Температурные изменения детали возможны из-за перепадов температуры окружающей среди или саморазогрева резистора. Единица измерения этой величины – ppm. Современные SMD-резисторы производят с ТКС, значение которого находится в пределах +/-5…+/-200 ppm. Если для составления схемы используются детали одного производителя, то значения их номинальных сопротивлений и ТКС ближе друг к другу, чем это отражено в паспорте на каждую деталь. Поэтому использование деталей одного производителя позволяет улучшить точность схемы как при постоянной температуре, так и при ее изменениях.
      • Мощность рассеивания. Этот параметр зависит от размера, его определяют по таблице.

      Типовые размеры SMD-резисторов

      Размеры и форму этих деталей определяет нормативный документ JEDEC. На корпус наносится маркировка, которая сообщает о длине и ширине резистора в дюймах. Это наиболее распространенный вариант, используемый производителями, поставщиками, продавцами.

      Например, маркировка 0804 означает, что длина детали равна 0,08 дюйма, а ширина – 0,04 дюйма. В системе СИ размеры указываются в миллиметрах. Для перевода в миллиметры дюймы умножают на 2,54. Обозначение резистора 0804 в системе СИ – 2010. Длина – 2,0 мм, ширина – 1,0 мм.

      Для подбора нужного вида детали, расшифровки кодов можно воспользоваться калькулятором SMD-резисторов или специальной программой «Резистор». С их помощью можно узнать номинальное сопротивление имеющегося резистора или, наоборот, выяснить, как выглядит маркирорвка для нужного номинала.

      Каждый размер SMD-резистора имеет определенную максимальную рассеиваемую мощность.

      Размер Длина (мм) Мощность (Вт)
      0201 0,6 0,05
      0402 1,1 0,062
      0603 1,6 0,1
      0805 2,1 0,125
      1206 3,1 0,25

      Типы маркировки SMD-резисторов

      Резисторы для поверхностного монтажа – детали очень маленьких размеров, поэтому стандартная система, применяемая на проволочных сопротивлениях, для данного случая не подходит. Детали 0402 не маркируются, а резисторы остальных типоразмеров обозначаются различными, специально для них разработанными способами. Выбор конкретного варианта зависит от типоразмера и допуска.

      Маркировка из трех или четырех цифр

      Резисторы с допусками 2 %, 5 %, 10 % всех типоразмеров имеют обозначения, в которых первые две или три цифры характеризуют численное значение номинального сопротивления. Последняя – это множитель, показывающий, в какую степень необходимо возвести 10, чтобы получить окончательный результат. Например, 103 означает номинал 10 000 Ом или 10 кОм.

      В обозначении резисторов с номинальным сопротивлением менее 10 Ом используется буква R, которая ставится на месте десятичной запятой. Например, 0R5 – обозначает номинальное сопротивление 0,5 Ом.

      Маркировка из двух цифр и одной буквы

      Этот вариант применяется для прецизионных (очень точных деталей с допуском по сопротивлению 1 % и менее), которые отличаются очень маленькими габаритами. Их маркируют в соответствии со стандартом EIA-96.

      Такая маркировка состоит из двух элементов:

      • цифры – характеризуют код номинального сопротивления резистора;
      • буква – определяет множитель, показывающий степень, в которую необходимо возвести 10, чтобы получить конечный результат.

      Маркировка с цифрами в начале и буквой после них может использоваться для деталей с допусками 2 %, 5 %, 10 %. Расшифровка таких маркировок осуществляется по таблицам.

      Что такое SMD-резистор – внутреннее устройство

      Данный прибор состоит из керамической подложки с нанесенным на нее резистивным слоем из определенного материала и контактных площадок, а также защитного покрытия (полимер, смола, стекло). Сопротивление слоя зависит от типа материала и его толщины. Разные составляющие элементы могут быть выполнены из хрома, никеля, олова, оксидов рутения, серебра или палладия, а также различных сплавов.

      В конструкцию СМД-резистора входят:

      • Подложка, изготовленная из диэлектрика с хорошей теплопроводностью – оксида алюминия.
      • Резистивный слой – тонкая металлическая (хромовая) или оксидная пленка (оксид рутения) толщиной до 10 мкм. Материал резистивного слоя имеет низкий ТКС, обеспечивающий стабильность параметров при изменении температуры и возможность изготавливать прецизионные резисторы. Для изготовления деталей номинальным сопротивлением менее 100 Ом для резистивного слоя используется константан. Резистивный элемент определяет большинство электрических свойств SMD-резистора.
      • Контактные площадки. Их формируют из нескольких слоев. Внутренний слой изготавливают из драгметаллов – палладия или серебра. Промежуточный слой – никелевый, наружный – свинцово-оловянный. Использование этих материалов обеспечивает идеальную связанность слоев, которая определяет надежность контактов и уровень шумов.

      Состав резистивного слоя, характер его обработки, технология нанесения на подложку чаще всего являются ноу-хау производителя и держатся в строжайшей тайне.

      Применение SMD-резисторов

      Такие изделия позволяют эффективно решать различные задачи:

      • ограничение тока;
      • подтяжка портов ввода-вывода;
      • включение в конструкцию полосовых фильтров низких и высоких частот;
      • деление напряжения.

      Технология поверхностного монтажа SMD-резисторов

      Монтаж поверхностных резисторов в любительских мастерских осуществляется с помощью фена, а в производственных условиях происходит в специальных печах.

      Этапы монтажа деталей на плату в серийном и массовом производстве:

      • На плате размещают небольшие прокладки из серебра или золота, свинцово-оловянные пластины, на которых будут закрепляться SMD-компоненты.
      • С помощью машины на подготовленные монтажные площадки наносится паяльная паста и смесь, состоящая из флюса и припоя.
      • После подготовки печатной платы в устройство (Pick-машину) подаются компоненты в лотках, на рулонах ленты или в трубках. Затем машины размещают их на плате. Производительность оборудования может достигать 60 000 элементов в час.
      • Собранная плата поступает в печь с температурой, достаточной для расплавления припоя.
      • После извлечения из печи платы охлаждают и очищают от рассеянных частиц припоя.

      Качество проверяют визуальным осмотром, в ходе которого определяют отсутствующие детали и степень очистки.

      Разработка и внедрение технологии поверхностного монтажа (SMT) позволили автоматизировать процесс сборки плат и ускорить его, сделать проще, дешевле и эффективней. На практике может встречаться гибрид технологий поверхностного и сквозного монтажа.

      Применение резисторов поверхностного монтажа положительно сказывается на массе и размерах радиоэлектронных устройств, на их частотных параметрах.


      Была ли статья полезна?

      Да

      Нет

      Оцените статью

      Что вам не понравилось?


      Анатолий Мельник

      Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


      Калькулятор кодов резистора

      SMD

      Калькулятор кода резистора SMD

      Этот простой калькулятор поможет вам определить номинал любого резистора SMD. Для начала введите 3- или 4-значный код и нажмите кнопку «Рассчитать» или Введите .

      Примечание: Программа была тщательно протестирована, но в ней все еще может быть несколько ошибок. Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать мультиметр для перепроверки критических компонентов.

      См. Также калькулятор цветового кода на этой странице для MELF и стандартных сквозных резисторов.

      Как рассчитать номинал SMD резистора

      Большинство микросхем резисторов маркируются трех- или четырехзначным кодом — числовым эквивалентом знакомого цветового кода для компонентов со сквозным отверстием. Недавно на прецизионных SMD появилась новая система кодирования (EIA-96).

      Трехзначный код

      Резисторы SMD со стандартным допуском маркируются простым 3-значным кодом .Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить). Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки.

      Примеры 3-значного кода:

      4-значный код

      4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа.Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа укажут нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, на которую должны быть умножены три значащие цифры. (или сколько нулей добавить). Сопротивления менее 100 Ом обозначаются буквой «R», обозначающей положение десятичной точки.

      Примеры 4-значного кода:

      EIA-96

      Недавно появилась новая система кодирования (EIA-96) на 1% резисторах SMD.Он состоит из трехзначного кода: первые 2 цифры сообщают нам 3 значащих цифры номинала резистора (см. Справочную таблицу ниже), а третья отметка (буква) указывает множитель.

      9 0058 280
      Код Значение Код Значение Код Значение Код Значение
      01 100 25 178 49 316 73 562
      02 102 26 182 50 324 74 576
      03 105 27 187 51 332 75 590
      04 107 28 191 52 340 76 604
      05 110 29 196 53 348 77 619
      06 113 30 200 54 357 90 059 78 634
      07 115 31 205 55 365 79 649
      08 118 32 210 56 374 80 665
      09 121 33 215 57 383 81 681
      10 124 34 221 58 392 82 698
      11 127 35 226 59 402 83 715
      12 130 36 232 60 412 84 732
      13 133 37 237 61 422 85 750
      14 137 38 243 62 432 86 768
      15 140 39 249 63 442 87 787
      16 143 40 255 64 453 88 806
      17 147 41 261 65 464 89 825
      18 150 42 267 66 475 90 845
      19 154 43 274 67 487 91 866
      20 158 44 68 499 92 887
      21 162 45 287 69 511 93 909
      22 165 46294 70 523 94 931
      23 169 47 301 71 536 95 953
      24 174 48 309 72 549 96 976
      Код Множитель
      Z 0.001
      Y или R 0,01
      X или S 0,1
      A 1
      B или H 10
      C 100
      D 1000
      E 10000
      F 100000

      Примеры кода EIA-96:

      01Y = 100 x 0,01 = 1 Ом
      68X = 499 x 0.1 = 49,9 Ом
      76X = 604 x 0,1 = 60,4 Ом
      01A = 100 x 1 = 100 Ом
      29B = 196 x 10 = 1,96 кОм
      01C = 100 x 100 = 10 кОм

      больше примеров EIA-96 SMD …

      Примечания:

      • SMD резистор с маркировкой 0, 00, 000 или 0000 — перемычка (перемычка нулевого сопротивления).
      • чип-резистор, помеченный стандартным трехзначным кодом, и короткая полоса под маркировкой обозначает прецизионный (1% или меньше) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для резисторов 5%).Например: 1 2 2 = 1,2 кОм 1%. Некоторые производители подчеркивают все три цифры — не путайте это с кодом, используемым на резисторах, чувствительных к малому току.
      • SMD
      • со значениями в миллиомах, предназначенные для датчиков тока, часто помечаются буквами M, m или L, показывающими расположение десятичной точки (со значением в миллиомах). Например: 1M50 = 1,50 мОм, 2M2 = 2,2 мОм, 5L00 = 5 мОм.
      • Токочувствительные SMD также могут быть отмечены длинной полосой сверху (1 м 5 = 1.5 мОм, R001 = 1 мОм и т. Д.) Или длинная полоса под кодом ( 101 = 0,101 Ом, 047 = 0,047 Ом). Подчеркивание используется, когда необходимо опустить начальную букву «R» из-за ограниченного пространства на корпусе резистора. Так, например, R068 становится 068 = 0,068 Ом (68 мОм).

      Номинальная мощность

      Чтобы узнать приблизительную номинальную мощность вашего резистора SMD, измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров корпуса с соответствующими типичными номинальными мощностями.Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента, чтобы узнать точное значение.

      Упаковка Размер в дюймах (ДхШ) Размер в мм (ДхШ) Номинальная мощность
      0201 0,024 «x 0,012» 0,6 мм x 0,3 мм 1 / 20W
      0402 0,04 «x 0,02» 1,0 мм x 0,5 мм 1 / 16W
      0603 0.063 «x 0,031» 1,6 мм x 0,8 мм 1 / 16W
      0805 0,08 «x 0,05» 2,0 мм x 1,25 мм 1 / 10W
      1206 0,126 » x 0,063 дюйма 3,2 мм x 1,6 мм 1 / 8W
      1210 0,126 дюйма x 0,10 дюйма 3,2 мм x 2,5 мм 1 / 4W
      1812 0,18 дюйма x 0,12 « 4,5 мм x 3,2 мм 1 / 3W
      2010 0.20 дюймов x 0,10 дюйма 5,0 мм x 2,5 мм 1 / 2W
      2512 0,25 дюйма x 0,12 дюйма 6,35 мм x 3,2 мм 1W

      Допуск

      Стандартный трех- и четырехзначный код не дает нам возможности определить допуск резистора SMD.

      Однако в большинстве случаев вы обнаружите, что резистор для поверхностного монтажа с трехзначным кодом имеет допуск 5%, а резистор с четырехзначным кодом или новым кодом EIA-96 имеет допуск 1%. или менее.

      Из этого правила есть много исключений, поэтому всегда сверяйтесь с таблицей данных производителя, особенно если допуск компонента имеет решающее значение для вашего приложения.

      Примеры резисторов SMD с 3 цифрами

      Примеры резисторов SMD с 3 цифрами

      В следующей таблице перечислены все обычно используемые трехразрядные резисторы SMD от 0,1 Ом до 9,1 МОм. См. Также калькулятор резисторов SMD и краткое руководство о том, как узнать номиналы резисторов SMD.

      30 Ом
      Код Значение Код Значение Код Значение Код Значение
      R10 0,1 Ом 1R0 1 Ом 101 10 Ом 100 10 Ом 100 Ом
      R11 0,11 Ом 1R1 1,1 Ом 110 11 Ом 111 110 Ом
      R12 0.12 Ом 1R2 1,2 Ом120 12 Ом 121 120 Ом
      R13 0,13 Ом 1R3 1,3 Ом 130 13 Ом
      R15 0,15 Ом 1R5 1,5 Ом 150 15 Ом 151 150 Ом
      R16 0,16 Ом 1R6 1,6 Ом 161 160 Ом
      R18 0.18 Ом 1R8 1,8 Ом 180 18 Ом 181 180 Ом
      R20 0,2 Ом 2R0 2 Ом 200 20 Ом 200 R22 0,22 Ом 2R2 2,2 Ом 220 22 Ом 221 220 Ом
      R24 0,24 Ом 2R4 2,4 Ом 240 900 2R4 2,4 240 900 240 Ом
      R27 0.27 Ом 2R7 2,7 Ом 270 27 Ом 271 270 Ом
      R30 0,3 Ом 3R0 3 Ом 300 30 Ом R33 0,33 Ом 3R3 3,3 Ом 330 33 Ом 331 330 Ом
      R36 0,36 Ом 3R6 3,6 Ом 360 900 360 Ом
      R39 0.39 Ом 3R9 3,9 Ом390 39 Ом 391 390 Ом
      R43 0,43 Ом 4R3 4,3 Ом 430 4359 430 4359
      R47 0,47 Ом 4R7 4,7 Ом 470 47 Ом 471 470 Ом
      R51 0,51 Ом 5R146 5,19 5R146 5,19 511 510 Ом
      R56 0.56 Ом 5R6 5,6 Ом 560 56 Ом 561 560 Ом
      R62 0,62 Ом 6R2 6,2 Ом 620 621 6221 6221
      R68 0,68 Ом 6R8 6,8 Ом 680 68 Ом 681 680 Ом
      R75 0,75 750 Ом 7R5 7,5 7R5 7,5 7R5 7,5 75 Ом 751 750 Ом
      R82 0.82 Ом 8R2 8,2 Ом 820 82 Ом 821 820 Ом
      R91 0,91 Ом 9R1 9,1 Ом 910 910 911
      9129 9009 9129
      Код Значение Код Значение Код Значение Код Значение
      102 1 кОм 103 10 кОм 104 100 кОм 1 МОм
      112 1.1 кОм 113 11 кОм 114 110 кОм 115 1,1 МОм
      122 1,2 кОм 123 12 кОм 124 120 кОм 900
      132 1,3 кОм 133 13 кОм 134 130 кОм 135 1,3 МОм
      152 1,5 кОм 153 15 кОм 1504159 15 кОм 1504 1.5 МОм
      162 1,6 кОм 163 16 кОм 164 160 кОм 165 1,6 МОм
      182 1,8 кОм 183 183 183 185 1,8 МОм
      202 2 кОм 203 20 кОм 204 200 кОм 205 2 МОм
      222 2.2 кОм 223 22 кОм 224 220 кОм 225 2,2 МОм
      242 2,4 кОм 243 24 кОм 244 24 кОм 244 24k59 24058
      272 2,7 кОм 273 27 кОм 274 270 кОм 275 2,7 МОм
      302 3 кОм 303 3090 кОм 303 3090 кОм 303 3090 кОм 3 МОм
      332 3.3 кОм 333 33 кОм 334 330 кОм 335 3,3 МОм
      362 3,6 кОм 363 36 кОм 364 36030 364 36030
      392 3,9 кОм 393 39 кОм 394 390 кОм 395 3,9 МОм
      432 4,3 кОм 4,3 кОм 433

      439 433

      4359 435 4.3 МОм
      472 4,7 кОм 473 47 кОм 474 470 кОм 475 4,7 МОм
      512 5,1 кОм96 512 5,1 кОм96 9149 9149 9149515 5,1 МОм
      562 5,6 кОм 563 56 кОм 564 560 кОм 565 5,6 МОм
      6222 кОм 623 62 кОм 624 620 кОм 625 6,2 МОм
      682 6,8 кОм 683 68 кОм 684 684
      684
      752 7,5 кОм753 75 кОм 754 750 кОм 755 7,5 МОм
      822 8,2 кОм 8,2 кОм 8231588 8231588 8.2 МОм
      912 9,1 кОм913 91 кОм914 910 кОм 915 9,1 МОм

      Еще примеры резисторов микросхемы: 4-значные и EIA-96.

      Примеры резисторов с цветовой кодировкой: E12 (10%), E24 (5%) и E48 (2%).

      smd% 20 маркировка% 20код% 20103% 20 техническое описание резистора и примечания по применению

      SMD 43

      Реферат: Катушки индуктивности Силовые дроссели smd diode j 100N 1FW + 43 + smd
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D18LD 2D18LD SMD 43 Индукторы Силовые индукторы smd диод j 100N 1FW + 43 + smd
      SDC3D11

      Аннотация: smd led smd диод j транзистор SMD 41068 smd
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D11 smd led smd диод j транзистор SMD 41 068 smd
      smd 356 на

      Аннотация: дроссель smd we 470356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j светодиодный smd дроссель smd 470 SMD INDUCTOR 47
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D16LD 3D16LD smd 356 AT индуктор smd we 470 356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j Светодиод smd индуктор smd 470 ИНДУКТОР SMD 47
      SMD d105

      Аннотация: SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD силовые индукторы k439
      Текст: нет текста в файле


      Оригинал
      PDF SDS3012E 3012E SMD d105 SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD Силовые индукторы k439
      к439

      Аннотация: B34 SMD SMD a34 SDS301
      Текст: нет текста в файле


      Оригинал
      PDF SDS3015ELD 3015ELD k439 B34 SMD SMD a34 SDS301
      SDC2D14

      Реферат: SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ SMD индуктор
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D14 SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ Индуктор SMD
      SDS2D10-4R7N-LF

      Аннотация: SDS2D10 smd led smd 83 smd транзистор 560 4263B индуктивности 221 a32 smd
      Текст: нет текста в файле


      Оригинал
      PDF SDS2D10 SDS2D10-4R7N-LF smd led smd 83 smd транзистор 560 4263B индукторы 221 a32 smd
      2012 — Нет в наличии

      Аннотация: абстрактный текст недоступен
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D28
      SDC2D11-100N-LF

      Реферат: Катушки индуктивности Power Inductors smd led «Power Inductors» smd 123 smd diode j 4263B SMD INDUCTOR 47
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D11 SDC2D11-100N-LF Индукторы Силовые индукторы smd led «Силовые индукторы» smd 123 smd диод j 4263B ИНДУКТОР SMD 47
      SDC2D11HP-3R3N-LF

      Реферат: Силовые индукторы Inductors smd led smd diode j 4263B
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D11HP 2D11HP SDC2D11HP-3R3N-LF Силовые индукторы Индукторы smd led smd диод j 4263B
      2012 — SDC2D14-1R5N-LF

      Аннотация: абстрактный текст недоступен
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D14 SDC2D14-1R5N-LF
      A44 SMD

      Абстракция: smd 5630 5630 smd coilmaster smd B44 SDS4212E-100M-LF
      Текст: нет текста в файле


      Оригинал
      PDF SDS4212E 4212E A44 SMD smd 5630 5630 smd катушка smd B44 SDS4212E-100M-LF
      индуктор

      Аннотация: smd led SDC2D14HPS-221M-LF 13dBo 100N SDC2D14HPS
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D14HP 2D14HPS индуктор smd led SDC2D14HPS-221M-LF 13 дБо 100N SDC2D14HPS
      индукторы

      Реферат: СИЛОВЫЕ ИНДУКТОРЫ Diode smd 86 smd diode j 100N SDC2D18HP «Силовые индукторы»
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D18HP 2D18HP индукторы СИЛОВЫЕ ИНДУКТОРЫ Диод smd 86 smd диод j 100N «Силовые индукторы»
      2012 — Нет в наличии

      Аннотация: абстрактный текст недоступен
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D18HP 2D18HP
      SMD.A40

      Аннотация: a40 smd smd D10 индукторы силовые индукторы SMD A40 smd g12
      Текст: нет текста в файле


      Оригинал
      PDF SDS4010E 4010E SMD .A40 a40 smd smd D10 Индукторы Силовые индукторы SMD A40 smd g12
      Силовые индукторы

      Реферат: smd диод j 100N индукторы
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D18 Силовые индукторы smd диод j 100N Индукторы
      2Д18

      Аннотация: дроссели 221 lf 1250 smd diode j SDS2D18
      Текст: нет текста в файле


      Оригинал
      PDF SDS2D18 2D18 индукторы 221 lf 1250 smd диод j
      SMD 43

      Реферат: катушки индуктивности Power Inductors 3D-14 smd diode j «Power Inductors» 3D14.
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D14 SMD 43 индукторы Силовые индукторы 3Д-14 smd диод j «Силовые индукторы» 3Д14
      smd 3250

      Реферат: Coilmaster Electronics smd-диод j
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D09 smd 3250 Coilmaster Electronics smd диод j
      пгб 4220

      Реферат: Siemens pmb 4220 PMB 27251 4310 SMD IC 2197-T smd 2035 82526-N SICOFI PEF 2465 DSP / pmb 4220 2705-F
      Текст: нет текста в файле


      OCR сканирование
      PDF 2025-N 2025-П 2026Т-П 2026T-S 20320-Н 2035-N 2035-П 2045-Н 2045-П 2046-Н пмб 4220 Сименс pmb 4220 PMB 27251 4310 SMD IC 2197-Т smd 2035 82526-Н SICOFI PEF 2465 ДСП / пмб 4220 2705-F
      Катушки индуктивности

      Аннотация: Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF
      Текст: нет текста в файле


      Оригинал
      PDF SDS3015EHP 3015EHP Индукторы Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF
      SMD 43

      Реферат: Дроссели транзисторные SMD мы SDS2D12-100M-LF h22 smd 2D12 smd diode j 340 smd «Силовые индукторы» a32 smd.
      Текст: нет текста в файле


      Оригинал
      PDF SDS2D12 SMD 43 Индукторы транзистор SMD мы SDS2D12-100M-LF h22 smd 2D12 smd диод j 340 см «Силовые индукторы» a32 smd
      2004 — стабилитрон SMD код маркировки 27 4F

      Аннотация: smd-диод код Шоттки маркировка 2F smd стабилитрон код 5F panasonic MSL level smd стабилитрон код a2 SMD стабилитрон a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD smd стабилитрон код bf
      Текст: нет текста в файле


      Оригинал
      PDF 2002/95 / EC) Стабилитрон SMD маркировка код 27 4F smd диод код шоттки маркировка 2F smd стабилитрон код 5F уровень panasonic MSL smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f Маркировка стабилитрона SMD 102 A2 SMD smd стабилитрон код bf
      5a6 стабилитрон

      Аннотация: стабилитрон с двойным МОП-транзистором.2в 1вт 10в стабилитрон 5A6 smd sot23 DG9415
      Текст: нет текста в файле


      Оригинал
      PDF Si4418DY 130мОм @ Si4420BDY Si6928DQ 35мОм @ Si6954ADQ 53мОм @ SiP2800 СУМ47Н10-24Л 24мОм @ Стабилитрон 5a6 двойной МОП-транзистор диод стабилитрон 6.2в 1вт ЗЕНЕР ДИОД 10В 5А6 смд сот23 DG9415

      SMD-резисторы: коды, размер, тестирование, допуски и выбор

      SMD-резистор или чип фиксированного резистора — это один из резисторов для глазури с металлическим стеклом.Это резистор, изготовленный путем смешивания металлического порошка и порошка стеклянной глазури и печати на подложке методом трафаретной печати. Он устойчив к влажности и высокой температуре, имеет низкотемпературный коэффициент. Резистор SMD может значительно сэкономить место на схеме и сделать дизайн более изысканным.

      Abstract

      SMD-резистор или Чип-фиксированный резистор — один из резисторов для глазури с металлическим стеклом. Это резистор, изготовленный путем смешивания металлического порошка и порошка стеклянной глазури и печати на подложке методом трафаретной печати.Он устойчив к влажности и высокой температуре с низкотемпературным коэффициентом. Резистор SMD может значительно сэкономить место на схеме и сделать дизайн более изысканным. SMD — это аббревиатура от Surface Mounted Devices, которая представляет собой особый вид элементного устройства SMT (технология поверхностного монтажа). Резисторы SMD обычно называют чип-резисторами.

      Каталог

      I Как определить коды резисторов SMD?

      1. Метод номинального обозначения цифрового кабеля (обычно используется для прямоугольных чип-резисторов)

      SMD-резистор

      Номинальный метод цифрового кабеля заключается в маркировке сопротивления цифрами на резисторе.Его первая цифра и вторая цифра являются значащими цифрами, а третья цифра представляет собой число «0», добавленное после значащей цифры. В нем нет букв. Например: «472 ‘» означает «4700 Ом»; «151» означает «150».

      Значение сопротивления резистора SMD обычно наносится непосредственно на поверхность резистора в цифровой форме, поэтому значение сопротивления считывающего резистора можно непосредственно увидеть по номеру на поверхности резистора. Обычно существует три метода представления:

      (1) Состоит из трех чисел, указывающих, что допуск сопротивления составляет ± 5%.Первые две цифры являются значащими цифрами, третья цифра представляет собой множитель умножения на ноль, а основная единица измерения — Ω. Например, 103, 1 и 0 — допустимые числа, просто запишите их, 2 означает умножение на ноль, который является степенью 10 (короче говоря, третья цифра — это степень 10). Таким образом, сопротивление, представленное числом 103, является степенью 10 × 10 = 10 × 1000 = 10000 Ом = 10 кОм

      (2) Состоит из четырех чисел, указывающих, что допуск сопротивления составляет ± 1%. Первые три цифры являются значащими цифрами, а четвертая цифра представляет собой множитель на ноль (то есть число означает степень 10).Например, 1502, 150 — значащее число, запишите его напрямую, 2 представляет степень 10. Таким образом, сопротивление 1502 — это квадрат 150 × 10 = 150 × 100 = 15000 Ом = 15 кОм

      (3) Состоит из цифры и буквы, например 5R6, R16 и т. д. Здесь нужно только заменить R на десятичную точку.

      5R6 = 5,6R = 5,6 Ом R16 = 0,16R = 0,16 Ом

      Здесь следует отметить, что «R» является выражением сопротивления, а «Ω» — единицей сопротивления. В повседневной жизни мы не можем смешивать эти два понятия, но в промышленном производстве граница между ними очень расплывчата.

      2. Метод номинального цветового кольца (обычно используется для цилиндрических постоянных резисторов)

      SMD-резисторы такие же, как и обычные резисторы, и в большинстве из них используются четыре кольца (иногда три кольца) для обозначения их сопротивления. Первое кольцо и второе кольцо — это значащие цифры, а третье кольцо — это увеличение (коды цветных колец показаны в таблице 1). Например: «Коричневый, зеленый, черный» означает «15 Ом»; «Синий Серый Оранжевый Серебро» означает «68 кОм» с допуском ± 10%.

      3.Цифровой код и буква E96, смешанный номинальный метод

      Смешанный номинальный метод цифровых кодов и букв также использует три цифры для обозначения значения сопротивления, то есть «две цифры плюс одна буква», где две цифры представляют код сопротивления серии E96 . Третья цифра — это увеличение, выраженное буквенным кодом (приведенным в таблице). Например: «51D» означает «332 × 103; 332 кОм»; «249Y» означает «249 × 10-2; 2,49 Ом».

      II Размер резисторов SMD

      Резисторы для поверхностного монтажа стандартизированы по форме и размеру.Большинство производителей используют стандарт JEDEC. Размер резистора SMD представлен цифровым кодом, например 0603. Этот код содержит ширину и высоту корпуса. Следовательно, в примере с кодом 0603 в британской системе мер это означает, что длина составляет 0,060 дюйма, а ширина — 0,030 дюйма. Этот код может быть указан в английских или метрических единицах, обычно с использованием английских кодов, чтобы чаще указывать размер упаковки. Напротив, в современном дизайне печатных плат чаще используются метрические единицы (мм), что может вызвать путаницу.В общем, вы можете предположить, что код указан в английских единицах измерения, но используется размер в миллиметрах. Размер резистора SMD в основном зависит от требуемой номинальной мощности. В следующей таблице перечислены размеры и характеристики распространенных корпусов для поверхностного монтажа.

      4 9004

      9004 0,10 3000 0,60 3000 0,60 3000 0,10

      0,60 и плюс 0,20

      (дюймы)

      (мм)

      (L) (мм)

      (W) (мм)

      (т) (мм)

      an (мм)

      b (мм)

      0201

      0603

      0.60 & plusmn; 0,05

      0,30 & plusmn; 0,05

      0,23 & plusmn; 0,05

      0,10 & plusmn; 0,05

      0,15 & plusmn; 0,05

      0

      1,00 и плюс 0,10

      0,50 и плюс 0,10

      0,30 и плюс 0,10

      0,20 и плюс 0,10

      0.25 и плюс 0,10

      0603

      1608

      1,60 и плюс 0,15

      0,80 и плюс 0,15

      0,40 и плюс 0,1020 0,109

      0,40 и плюс 0,1020 9000

      0,30 и плюс 0,20

      0805

      2012

      2,00 и плюс 0,20

      1,25 и плюс 0.15

      0,50 и плюс 0,10

      0,40 и плюс 0,20

      0,40 и плюс 0,20

      1206

      3216

      3216

      & plusmn; 0,15

      0,55 & plusmn; 0,10

      0,50 & plusmn; 0,20

      0,50 & plusmn; 0,20

      1210

      3225

      20 и плюс 0,20

      2,50 и плюс 0,20

      0,55 плюс 0,10

      0,50 и плюс 0,20

      0,50 и плюс 0,20

      000000

      4,50 + 0,20

      3,20 + 0,20

      0,55 + 0,10

      0,50 + 0,20

      0.50 и плюс 0,20

      2010

      5025

      5,00 и плюс 0,20

      2,50 и плюс 0,20

      0,55

      2512

      6432

      6,40 и плюс 0,20

      3,20 и плюс 0.20

      0,55 & plusmn; 0,10

      0,60 & plusmn; 0,20

      0,60 & plusmn; 0,20

      Таблица размеров и упаковки

      III SMD резисторы Требования к испытанию4 Метод испытания сопротивления заземления

      : а. Рабочее заземление переменного тока, сопротивление не должно превышать 4 Ом; б. Безопасное рабочее заземление, сопротивление не должно превышать 4 Ом; c. Рабочее заземление постоянного тока, сопротивление должно определяться в соответствии с конкретными требованиями компьютерной системы; Патч-сопротивление заземления молниезащиты не должно превышать 10 Ом; е.Если в системе экранирования используется совместное заземление, сопротивление заземления не должно превышать 1 Ом.

      2. Тестер резистора SMD

      Тестер сопротивления заземления ZC-8 подходит для измерения сопротивления различных систем питания, электрооборудования, молниеотводов и других заземляющих устройств. Он также может измерять значение сопротивления и удельное сопротивление почвы проводников с низким сопротивлением.

      Тестер сопротивления заземления ZC-8

      3. Работа этого прибора состоит из генератора с ручным запуском, трансформатора тока, скользящего резистора и гальванометра.Все механизмы установлены в пластиковом корпусе, а внешний корпус удобен для переноски. К аксессуарам относятся провода вспомогательного датчика и т. Д., Которые устанавливаются в сумке с аксессуарами. В его принципе работы используется формула сравнения опорного напряжения.

      4. Перед использованием проверьте комплектность тестера. Тестер включает в себя следующие устройства: 1. Один тестер сопротивления заземления ZC-8 2. Два вспомогательных заземляющих стержня 3. Три провода, каждый из которых 5м, 20м и 40м

      5.Использование и эксплуатация

      (1) При измерении сопротивления резистора SMD кнопка клеммы E на приборе соединяется с проводом длиной 5 м, кнопка клеммы P соединяется с проводом длиной 20 м, а кнопка клеммы C соединяется с провод 40м. Другой конец провода подсоединяется к заземляющему электроду E ’, датчику потенциала P’ и датчику тока C ’, при этом E’, P ’, C’ должны находиться на прямой линии на расстоянии 20 м.

      Если на схеме подключения сопротивление микросхемы больше или равно 1 Ом, соедините две кнопки клеммы E на измерителе вместе.Связанные изображения по этой теме:

      Схема подключения, когда сопротивление микросхемы больше или равно 1 & Omega;

      Если сопротивление микросхемы меньше 1 Ом, подключите два провода кнопки клеммы E на приборе к тестируемому заземлению, чтобы устранить дополнительную ошибку, вносимую сопротивлением соединительного провода во время измерения.

      Схема подключения, когда сопротивление микросхемы меньше 1 & Омега;

      (2) Этапы работы

      1) Вся проводка со стороны прибора должна быть правильной.

      2) Соединение между прибором и заземляющим электродом E ’, датчиком потенциала P’ и датчиком тока C ’должно находиться в плотном контакте.

      3) После того, как счетчик установлен горизонтально, отрегулируйте механическое нулевое положение гальванометра и вернитесь к нулю.

      4) Установите переключатель увеличения на максимальное увеличение и постепенно увеличивайте скорость кривошипной рукоятки до 150 об / мин. Когда стрелка гальванометра отклоняется в определенном направлении, поверните циферблат, чтобы вернуть стрелку гальванометра в положение «0».В это время показание на циферблате, умноженное на шкалу увеличения, является измеренным значением сопротивления.

      5) Если показание шкалы меньше 1, стрелка гальванометра все еще не сбалансирована, и переключатель увеличения можно установить на следующее меньшее увеличение, пока оно не будет отрегулировано до полного баланса.

      6) Если стрелка гальванометра счетчика дрожит, скорость кривошипа можно изменить, чтобы устранить дрожание.

      Электрические и физические схемы

      IV Допуск

      Что такое прецизионный резистор SMD? Прецизионный резистор SMD означает, что допуск чип-резистора относительно невелик.Обычно это называется допуском 1%. Минимальная погрешность может достигать 0,01%. Температурный коэффициент составляет всего ± 5 частей на миллион / ° C, что редко достигается в промышленности: он может применяться к прецизионным приборам, коммуникационным электронным продуктам и портативным электронным устройствам. Многие люди спросят: если сопротивление микросхемы такое маленькое, можно ли его различить, если не проверять 5% и 1%? Итак, ниже мы сравниваем разницу между резисторами микросхемы 5% и 1%.

      Резисторы SMD серии 5% представлены тремя символами: в этом методе первые две цифры представляют собой действующие цифры значения сопротивления, а третья цифра представляет собой число «0», которое следует добавить после действующего числа. .Когда сопротивление меньше 10 Ом, R используется для обозначения положения десятичной точки в значении сопротивления в коде резистора. Это обозначение обычно используется в серии сопротивлений с погрешностью значения сопротивления 5%. Например, 330 означает 33 Ом вместо 330 Ом; 221 означает 220 Ом; 683 означает 68000 Ом или 68 кОм; 105 означает 1 МОм; 6R2 означает 6,2 Ом.

      Прецизионные резисторы SMD серии 1% представлены 4 символами: первые 3 цифры этого обозначения представляют собой действующие цифры значения сопротивления, а четвертая цифра представляет количество нулей, которые следует добавить после действующих цифр.Когда сопротивление меньше 10 Ом, R все еще используется в коде для обозначения положения десятичной точки в значении сопротивления. Этот метод представления обычно используется в серии прецизионных сопротивлений с погрешностью сопротивления 1%. Например: 0100 означает 10 Ом; 1000 означает 100 Ом; 4992 означает 49900 Ом или 49,9 кОм; 1473 означает 147000 Ом или 147 кОм; 0R56 означает 0,56 Ом.

      На поверхности резисторов SMD выгравированы буквы. Если есть только три цифры, ошибка составляет 5%. Если есть четыре цифры, ошибка составляет 1%.

      В Выбор резисторов SMD

      Применение технологии поверхностной сборки (SMT) очень распространено, и доля электронных продуктов, собираемых SMT, превышает 90%. С развитием мелкомасштабного производственного оборудования SMT сфера применения SMT еще больше расширяется, и в аэрокосмической, аэрокосмической, приборостроительной, станкостроительной и других областях SMT также используется для производства различных небольших электронных продуктов или компонентов.

      Разработчики электронных продуктов часто используют SMD-устройства для разработки новых продуктов.В последние годы обслуживающий персонал также начал ремонтировать большое количество электронных продуктов, собранных по технологии SMT.

      Модель резистора SMD неоднородна и устанавливается каждым производителем, а модель особенно длинная (состоит из более чем десятка букв и цифр). Если различные параметры и характеристики SMD-резистора могут быть правильно представлены при покупке, то необходимый резистор можно легко приобрести (или заказать).

      Для резисторов SMD существует 5 параметров, а именно размер, сопротивление, допуск, температурный коэффициент и упаковка.

      1. Размер

      SMD резисторы обычно имеют 7 размеров, которые выражаются двумя кодами размеров. Код размера — это код EIA (Американской ассоциации электронной промышленности), представленный 4 цифрами. Первые две цифры и последние две цифры указывают длину и ширину резистора в дюймах соответственно. Другой — это метрический код, который также представлен 4 цифрами в миллиметрах. Резисторы разного размера имеют разную номинальную мощность.

      2. Сопротивление

      Номинальное сопротивление определяется серией.Каждая серия делится на допуск сопротивления (чем меньше допуск, тем больше делится значение сопротивления), и наиболее часто используется E-24 (допуск значения сопротивления составляет ± 5%).

      На поверхности резистора SMD три цифры используются для представления значения сопротивления, в котором первая и вторая цифры являются действительными числами, а третья цифра представляет собой число, за которым следует ноль. Когда есть десятичная точка, используйте «R» для обозначения и занимайте одну значащую цифру.

      3. Допуск

      Допуск SMD резистора (углеродного пленочного резистора) имеет 4 уровня, а именно уровень F, & plusmn; 1%; Уровень G, плюс 2%; Уровень J, плюс 5%; Уровень К, плюс 10%.

      4. Температурный коэффициент

      Температурный коэффициент резистора SMD имеет два уровня, а именно, уровень w & plusmn; 200 ppm / ℃; X уровень, & plusmn; 100ppm / ℃. Только резисторы с допуском F относятся к классу x, тогда как резисторы с допусками других классов обычно относятся к классу w.

      5. Существует два основных вида упаковки: насыпная и рулонная.

      Диапазон рабочих температур резисторов SMD составляет -55- + 125 ℃. Максимальное рабочее напряжение зависит от размера: 0201 — самое низкое, 0402 и 0603 — 50 В, 0805 — 150 В, а другие размеры — 200 В.

      Цифры на поверхности резистора SMD используются для обозначения символов сопротивления, расположенных по горизонтали, и указываются для представления трех цифр, где первые две цифры — действительные цифры, а третья цифра — показатель степени 10.Например: 473 означает 47 & раз; 103 = 47 к & Омега ;. Если второй символ на поверхности резистора, используемый для обозначения значения сопротивления, представляет собой букву R, он представляет десятичную точку, например, 5R1 означает, что значение сопротивления равно 5,1 & Omega ;.

      Рекомендуемый артикул:

      В чем разница между подтягивающими и понижающими резисторами?

      Руководство по прецизионным резисторам для новичков

      Резистор поверхностного монтажа SMT »Примечания к электронике

      Резисторы для поверхностного монтажа, резисторы SMD используют технологию поверхностного монтажа, SMT, чтобы обеспечить значительные преимущества с точки зрения экономии места и автоматизированного производства печатных плат.


      Resistor Tutorial Включает:

      Resistors Overview Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E


      Резисторы для поверхностного монтажа используются в большом количестве.Большая часть бытовой и профессиональной / промышленной электроники в настоящее время производится с использованием технологии поверхностного монтажа.

      Использование SMT улучшает производство, обеспечивая очень высокий уровень автоматизации, а в дополнение к этому использование SMT повышает надежность, позволяет достичь более высоких уровней функциональности при разумных размерах и значительно снижает затраты.

      Соответственно, резисторы для поверхностного монтажа являются предпочтительным вариантом практически для всего электронного оборудования с точки зрения используемых количеств.

      Резисторы для поверхностного монтажа обеспечивают те же функции, что и более традиционные резисторы с осевыми выводами, но с меньшей способностью рассеивать мощность и часто с меньшей паразитной индуктивностью, емкостью и т.

      Резисторы для поверхностного монтажа доступны во всех популярных номиналах, от E3 до E192, а также в некоторых специальных, если они когда-либо понадобятся. Кроме того, они доступны в различных размерах, некоторые из которых теперь мелкие и их сложно обрабатывать вручную.

      Технология поверхностного монтажа

      Резисторы SMD

      — это лишь одна из форм компонентов, в которых используется технология поверхностного монтажа.Эта форма компонентной технологии теперь стала обычным явлением для производства электронного оборудования, поскольку она позволяет гораздо быстрее и надежнее создавать электронные печатные платы.

      Примечание по технологии поверхностного монтажа:

      Технология поверхностного монтажа дает значительные преимущества для массового производства электронного оборудования. Традиционно компоненты имели выводы на обоих концах, и они были прикреплены либо к клеммам, либо позже они были установлены через отверстия в печатной плате.Технология поверхностного монтажа устраняет провода и заменяет их контактами, которые можно установить непосредственно на плату, что упрощает пайку.

      Подробнее о Технология поверхностного монтажа, SMT.

      Конструкция резистора SMD

      Резисторы

      SMT или резисторы SMD имеют прямоугольную форму, поэтому их часто называют чип-резисторами.

      У них есть металлизированные области на обоих концах основного керамического корпуса, и, таким образом, они могут быть установлены на печатной плате с контактными площадками, на которых установлены два конца для обеспечения соединения.

      Характеристики резистора для поверхностного монтажа

      Резистор изготавливается из оксида алюминия или керамической подложки. Затем на нее кладут основания электродов для торцевых соединений, а затем обжигают, чтобы убедиться, что они надежно удерживаются на месте.

      Затем наносится тонкая пленка резистивного материала — обычно это оксид металла или металлическая пленка — снова резистор срабатывает. Длина, толщина и используемый материал определяют сопротивление компонента. Однако во многих случаях резистивный элемент будет обрезан с помощью YIG-лазера для получения необходимого сопротивления.

      После того, как резистивный элемент готов, он покрывается последовательными слоями защитного покрытия, которые можно пробовать между применениями. Эти слои защитного покрытия не только предотвращают механические повреждения, но и предотвращают попадание влаги и других загрязнений.

      Заключительный этап — нанесение маркировки, если резистор достаточно большой для этого.

      После того, как резисторы готовы, они упаковываются либо в виде блистерных рулонов для использования на машинах для захвата и размещения, либо они могут поставляться в виде отдельных компонентов, которые снова могут использоваться машинами для захвата и быстрой установки.

      Поскольку резисторы SMD изготовлены из оксида металла или металлической пленки и защищены прочным покрытием, это означает, что они стабильны и имеют хорошую устойчивость к температуре и времени.

      Поперечное сечение резистора для поверхностного монтажа

      Концевые заделки на обоих концах резистора SMD являются ключевыми для общих характеристик резистора. Внутреннее соединение между резисторным элементом и выводами обычно использует слой на основе никеля, а затем внешний слой соединения использует слой на основе олова, чтобы обеспечить хорошую паяемость, что является ключевым требованием для этих компонентов.

      Пакеты резисторов SMD

      Пакеты резисторов SMD обычно соответствуют стандартным схемам SMD для пассивных компонентов SMD. Излишне говорить, что иногда могут использоваться другие менее стандартные пакеты.

      В новых конструкциях растет тенденция к переходу на некоторые из очень маленьких корпусов, где позволяет рассеивание мощности. Это экономит место на плате и позволяет дополнительно миниатюризировать оборудование или упаковать больше функций в то же пространство.


      Общие сведения о корпусе резистора поверхностного монтажа
      Стиль упаковки Размер (мм) Размер (дюймы)
      2512 6.30 х 3,10 0,25 х 0,12
      2010 5,00 x 2,60 0,20 х 0,10
      1812 4,6 x 3,0 0,18 х 0,12
      1210 3,20 x 2,60 0,12 х 0,10
      1206 3,0 х 1,5 0,12 х 0,06
      0805 2.0 х 1,3 0,08 х 0,05
      0603 1,5 х 0,08 0,06 х 0,03
      0402 1 х 0,5 0,04 х 0,02
      0201 0,6 х 0,3 0,02 х 0,01

      Можно видеть, что дескриптор размера корпуса взят из измерений корпуса резистора в дюймах. Комплект резисторов 0603 SMT имеет размер 0.06 х 0,03 дюйма.

      Характеристики резистора SMD

      Резисторы SMD

      производятся разными компаниями. Соответственно, спецификации меняются от одного производителя к другому. Поэтому необходимо изучить рейтинг производителя для конкретного резистора SMD, прежде чем принимать решение о том, что именно требуется. Однако можно сделать некоторые обобщения относительно ожидаемых оценок.

      • Номинальная мощность: Номинальная мощность требует тщательного рассмотрения при любом проектировании.Для схем, использующих резисторы для поверхностного монтажа, уровни рассеиваемой мощности меньше, чем для схем, использующих компоненты на концах проводов. В качестве ориентира ниже приведены типичные номинальные мощности для некоторых из наиболее популярных размеров резисторов SMD. Их можно использовать только в качестве ориентира, потому что они могут отличаться в зависимости от производителя и конкретного типа.

        Номинальная мощность резистора очень зависит от его размера. Соответственно, можно обобщить номинальные мощности резисторов SMD различных размеров.

        Типичная номинальная мощность резистора SMD
        Стиль упаковки Типичная номинальная мощность (Вт)
        2512 0,50 (1/2)
        2010 0,25 (1/4)
        1210 0,25 (1/4)
        1206 0,125 (1/8)
        0805 0.1 (1/10)
        0603 0,0625 (1/16)
        0402 0,0625 — 0,031 (1/16 — 1/32)
        0201 0,05
        Некоторые производители рекомендуют более высокие уровни мощности, чем эти. Приведенные здесь цифры типичны.

        Как и для всех электронных компонентов, всегда рекомендуется снижать номинальные характеристики компонентов и не запускать их близко к их максимальным номинальным характеристикам. Часто предполагается, что максимум 0.Рекомендуется 5 или 0,6 от максимального рейтинга. Снижение номиналов ниже этого еще больше повысит надежность.

      • Температурный коэффициент: Опять же, использование пленки оксида металла позволяет этим резисторам SMD обеспечивать хороший температурный коэффициент. Доступны значения 25, 50 и 100 ppm / ° C. Технология, используемая для резисторов SMT, намного лучше, чем некоторые из более старых технологий, используемых для резисторов с выводами. Соответственно, это обеспечивает гораздо лучшую температурную стабильность схем.
      • Допуск: Принимая во внимание тот факт, что резисторы SMD изготавливаются с использованием металлооксидной пленки, они доступны с относительно жесткими значениями допусков. Обычно широко доступны 5%, 2% и 1%.

        Для специализированных приложений могут быть получены значения 0,5% и 0,1%. Несмотря на то, что резисторы с жестким допуском могут не потребоваться, их использование поможет обеспечить лучшую повторяемость от одной схемы или модуля к следующему. Это уменьшает количество компонентов с широким допуском, используемых в схеме.2% резисторы широко используются и стоят немного дороже, чем 5% резисторы — в некоторых случаях их использование может помочь. Использование резисторов SMT с допуском 0,5% и 0,1% обычно не требуется, за исключением очень высоких требований, и они, вероятно, будут стоить намного больше, чем электронные компоненты 2%.

      SMT резисторы преимущества и недостатки

      При рассмотрении вопроса об использовании резисторов SMT следует иметь в виду преимущества и ограничения. Несмотря на то, что резисторы SMT широко используются, следует помнить о нескольких моментах:

      Преимущества резистора для поверхностного монтажа

      • Размер: Резисторы для поверхностного монтажа, естественно, намного меньше традиционных аксиальных или выводных компонентов, и поэтому они позволяют достичь большего уровня миниатюризации.
      • Пониженная индуктивность: Размер и конструкция резисторов SMT означает, что они имеют гораздо более низкие уровни паразитной индуктивности и емкости, и в результате их можно использовать для работы на гораздо более высоких частотах.
      • Точность и допуск: Технология, используемая для резисторов SMT, означает, что они могут изготавливаться с высокими допусками. Они также обладают хорошим температурным коэффициентом сопротивления и долговременной стабильностью сопротивления.

      Ограничения резистора SMT

      • Номинальная мощность: Номинальная мощность резисторов SMT меньше, чем у традиционных компонентов с осевыми выводами. Хотя уровни тока в большинстве цепей, в которых используются компоненты SMT, как правило, ниже, при проектировании цепей с использованием Hem следует соблюдать осторожность, чтобы гарантировать, что их номинальная мощность не будет превышена.
      • Ремонт: Хотя технология поверхностного монтажа обеспечивает высокий уровень надежности, в некоторых случаях требуется доработка.Эта технология не всегда так надежна, как модули, изготовленные с использованием выводных компонентов. Тем не менее, если используются надлежащие методы и инструменты, то это вполне достижимо.

        Часто самый большой риск во время переделки и ремонта возникает из-за того, что паяльник остается на контактных площадках надолго. Это может привести к повреждению платы, где контактные площадки могут подниматься, а также внутри резистора. Хотя резисторы сейчас более прочные, чем были много лет назад, все же следует проявлять осторожность.

      Маркировка резисторов SMT

      По своей природе резисторы SMT имеют небольшие размеры — некоторые из размеров, например 0201, чрезвычайно малы, и во многих случаях на них нет места для какой-либо значимой маркировки.Поскольку резисторы часто загружаются в барабанах на устройство для захвата и размещения, которое автоматически размещает резисторы, а катушка маркируется, часто нет необходимости в маркировке. Маркировать их удобно только тогда, когда предметы переделываются.

      Трехзначный код маркировки резистора SMD

      При маркировке резисторов используются цифры, а не цветовые коды, используемые в компонентах с выводами. Используется ряд различных систем кодирования, но наиболее широко используются три числа, состоящие из двух значащих цифр и множителя.


      MELF SMT резисторы

      Другой вид резистора для поверхностного монтажа, который можно использовать в некоторых приложениях, известен как резистор MELF. Название происходит от слов: Metal Electrode Leadless Face. Они используются там, где требуется очень высокая надежность и производительность. Резисторы имеют цилиндрическую форму, поэтому обращаться с ними сложнее.

      Резисторы для поверхностного монтажа производятся миллиардами и используются во всех электронных схемах, использующих SMD.Резисторы SMD теперь просты в изготовлении и могут быть приобретены по очень низкой цене, особенно при использовании в большом количестве. Резисторы SMD в настоящее время являются наиболее широко используемой формой резисторной технологии.

      Другие электронные компоненты: Резисторы
      Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы ВЧ разъемы Клапаны / трубки Аккумуляторы Переключатели Реле
      Вернуться в меню «Компоненты».. .

      103 резистора smd Завод, производитель, Китай 103 резистор smd

      Первое, что нужно изучить в электронике, — это как распознать номинал резистора. Резисторы в сквозном отверстии имеют цветовую маркировку, и обычно с них начинают работать новички. Но зачем их так отмечать? Точно так же, как красный знак остановки и желтая линия находятся посреди дороги, на самом деле, кажется, всегда так было.

      До 20-х годов прошлого столетия производители маркировали детали по старинке, так же как производители любили их маркировать.Затем, в 1924 году, 50 производителей радио в Чикаго создали торговую группу. Идея состоит в том, чтобы делиться патентами между участниками. Название почти сразу изменилось с «Ассоциированные производители радиооборудования» на «Ассоциацию производителей радиооборудования» или RMA. В последние несколько лет будет происходить больше изменений названий, пока они в конечном итоге не станут EIA или Electronic Industry Alliance. ОВОС фактически больше не существует. Он распался на несколько частей, но это уже другая история.

      Это история о том, как лента входит в каждый сквозной резистор от всех производителей в мире.

      К концу 1920-х годов RMA разработала стандарты, одним из которых был стандарт RMA для цветового кодирования. Проблема в том, что маркировать мелкие детали сложно, особенно в 1920-е годы.

      Решение — лента, но это не то, что мы знаем сегодня. Стандарт цвета такой же, но основной корпус резистора — это первая полоса частот. Затем появятся еще две или три полосы, показывающие оставшиеся значения. В некоторых случаях третья полоса фактически является точкой. Поэтому большая часть резисторов будет первой лентой.«Верхушка» сопротивления будет второй полосой частот, а точка — множителем. Радиоприемники, использующие эту схему, начали появляться в 1930 году. Это таблица цветовых кодов в Ежегоднике Radio Today за 1941 год:

      Будьте осторожны с рекламой в журнале, рекламирующей резисторы, они имеют цветовую кодировку RMA. Код быстро расширился до конденсаторов (конденсаторов в современном понимании).

      В зависимости от положения резистора эта точка может быть скрыта, как печатный текст на цилиндре.В конце концов, все обратились к группе.

      Цвет должен соответствовать видимому спектру (помните ROY G BIV?). Тем не менее, RMA опускает индиго, потому что очевидно, что многие люди не разделяют синий, индиго и фиолетовый на три разных цвета;

      , Очевидно. Осталось четыре слота, поэтому темный цвет представляет нижнюю границу (черный и коричневый), а яркий цвет — верхнюю границу (серый и белый).

      Конечно, если вы дальтоник, все это не смешно. Считывание резистора измерителем или мостом из схемы — несомненно, ответ.Однако другое дело — прочитать один в схеме.

      В 1952 году Международная электротехническая комиссия (МЭК, другая организация по стандартизации) определила серию E, которая указала значение входного сопротивления таким образом, чтобы интервал в логарифмической шкале сопротивления был равен. Если это звучит запутанно, рассмотрим пример.

      Серия E12 подходит для резисторов 10%, и ее значение дает вам 12 значений каждые десять лет. Базовое значение

      Вот почему вы можете получить 4.Резистор 7 или 47 кОм вместо резистора 40 кОм.

      Однако учитывайте допуск. Резистор 10% 39 кОм может отключать 3,9 кОм. Если ошибка увеличивает сопротивление, оно составляет 42,9 K, поэтому резистор 40 K не нужен. Другими словами, в любом случае резистор на 39 кОм скорее всего будет резистором на 40 кОм. С другой стороны, низкое сопротивление 47 кОм может составлять 42,3 кОм, что меньше высокого значения, равного 39 кОм.

      Как и следовало ожидать, при уменьшении допуска количество значений увеличивается.Например, в случае 2% вы будете использовать E48, который имеет 48 значений за десятилетие (если вы угадали E96, стандарт 1% использует 96 значений, и вы правы). При использовании E48 значения, близкие к 40 К, составляют 38,3 К и 40,2 К. Это 39,06 на верхнем уровне и 39,2 на нижнем.

      В следующий раз, когда вы возьмете резистор и прочитаете с него код, вы сможете просмотреть его историю. Остатки ленты будут продолжаться в области поверхностного монтажа, но не как цвет, а как множитель, представляющий трехзначное число первых двух чисел и значение сопротивления.В настоящее время многие электронные устройства (например, беспроводные модули и литиевые батареи) содержат матрицу данных (похожую на QR-код). Честно говоря, меня удивило отсутствие какой-либо матрицы микроданных на всех компонентах (сквозное отверстие и поверхностный монтаж), которая позволяет вам направить на них свой телефон и просмотреть их полную таблицу данных. Возможно, однажды.

      Ого, цвет корпуса + пояс + точка — реальное улучшение нынешнего бежевого плюс цвет, это может быть любая схема.

      Всегда кажется смешным, что мы их маркируем, поэтому, учитывая, что 10% мужского населения откровенно дальтоник (красно-зеленый), у большего количества людей есть тонкие изменения или простая цветовая дискриминация.Разве электроника — это не территория человечества?

      Потом я понял, что на самом деле такая работа быстро стала женским доминированием (и, насколько мне известно, такая работа продолжает существовать в потогонных мастерских Дальнего Востока). — Я действительно могу посмотреть эту статистику. Женщины намного лучше мужчин в этой тонкой технике, ориентированной на детали, и, говоря генетически, они чаще страдают дальтонизмом и должны быть более осторожными.

      Положу сюда руки. Я использую дешевый цифровой мультиметр, чтобы проверить сопротивление и записать его в полосу сопротивления.Я знаю цвет и то, как должна работать маркировка, но, откровенно говоря, черный, коричневый или зеленый (особенно дешевые маленькие резисторы, которые я в итоге купил), трудно сказать.

      Еще я страдаю дальтонизмом. Самая большая проблема между коричневым и красным. Приходится каждый раз сверяться с электросчетчиком. Однако я обнаружил, что если я делаю снимок цифровой камерой и увеличиваю масштаб, я могу различать цвета. Может моя камера (непреднамеренно) изменила цвет, а может это из-за большего образца?

      Думаю, сложно каждому найти коричневый и красный на старых деталях.Точно так же белый может стать желтым, желтый достаточно бледным, вы хотите знать, является ли он тусклым белым, а синий и фиолетовый могут настолько блекнуть, что вы хотите знать, являются ли они серыми.

      Вот этот. Между производителями нет согласованности, и если есть проблема со стоимостью (что делает цветовой код бессмысленным), мне обычно легче просто использовать цифровой мультиметр. Как раз вовремя обновится. Коричневый цвет одного человека может быть оранжевым и т. Д. Надеюсь, следующим шагом будет интерпретация прозрачных меток транзисторов без использования электронного микроскопа.)

      Если резистор перегревается, его значение также изменится. Лучше всего взять правильное значение из схемы (если возможно).

      Ач, резистор 0 Ом 0%.

      При ремонте блока питания обнаружил, что во многих блоках питания случайно установлены резисторы 110 Ом 1%.

      Вам не нужны дорогие резисторы 0R 1%, вы можете использовать дешевые типы 0R 20% 🙂

      Я думаю, что многие дешевые и эффективные лампочки чаще, чем дальтонизм, дают плохую цветопередачу.Обычно оранжевый и красный выглядят коричневыми. В некоторых случаях мне сложно отличить фиолетовый от синего или черного.

      Извините, я забыл добавить «Многие люди не различают синий, индиго и фиолетовый».

      Шокирующий ответ на этот вопрос заключается в том, что этот дефект явно носит психологический характер в значительной степени (особенно из-за прозрачности линз у людей возникают тонкие дефекты цветового оттенка).

      Но так же, как художник или люди, которых вы проводите весь день за образцами, кажется, обладают суперсилой распознавания цвета, так же и люди, чей язык четко различается по цвету, по имени.

      Носители русского языка быстрее, чем носители английского языка, различают голубой цвет от темно-синего (голубой или голубой по-русски).

      [ссылка

      на

      Именно потому, что слова в русском языке очень разные (проверено людьми, которые изучают и говорят по-русски, лучше, чем люди, которые никогда не учили русский язык). Ух ты.

      В русской радуге нет индиго. Вместо этого это «голубой, синий, фиолетовый».

      Это кажется немного странным, потому что я бы сказал, что голубой предшествует синему, и он не «светлый», а зеленый.

      Ну, голубой («синий») находится где-то между зеленым и синим («индиго»). До входа в компьютер я ни разу не слышал слова Cyan, вот оно «бирюза», американцы называют его «бирюзовый». Поэтому неудивительно, что он не получил широкого распространения. Да, он зеленый, но я думаю, что если вы сместите образец дальше в синий цвет, он будет выглядеть менее зеленым и более голубым. В любом случае это языковая проблема. Очевидно, эскимосам сложно визуально различать определенные цвета, потому что в их языке нет слова.Это действительно не удивительно, держу пари, они могут много сказать о «белых людях».

      Языковая / визуальная связь реальна. Без слов вы обычно плохо различаете цвета. Согласно Стивену Фраю (QI) о QI, у древних греков не было слова «синий», для них небо было «бронзовым». Однако независимо от того, правда это или ложь, это факт QI примерно 50:50. Вообще говоря, то же самое относится и к большинству вещей, которые сказал технолог Стивен Фрай.

      «Голубой» используется в фотографии более 50 лет и является частью субтрактивного триплета цветов «голубой, желтый, пурпурный».

      В полиграфии он также может быть самым известным. В том числе бытовые принтеры. Однако большинство людей по-прежнему не являются полиграфистами или профессиональными фотографами. Нужно ли фотографам использовать эти цвета в больших количествах, помимо создания собственной цветной пленки? Фотография использует цветовую модель RGB, которая является результатом работы датчиков современных камер. Даже внутри они используют более инновационные цвета в цветовых фильтрах.

      Молодой человек по имени Джон Савард / Квадиблок владеет интереснейшим личным сайтом умственных безделушек.Он очень умный человек. У него есть страница о фильтрах, используемых камерой, не только о Байере, но и о его собственных предложениях. Вы можете использовать другие цвета, чтобы пропустить больше света, затем математически найти цвет пикселя с каждого из трех датчиков и выполнить некоторые операции сложения и вычитания. Пропускание большего количества света почти всегда означает более высокое качество и точность. Конечно, можно уменьшить время экспозиции и уменьшить шум.

      Сине-зеленый — это сине-зеленый, а сине-зеленый — сине-зеленый.

      Только дальтоники американцы называют голубой сине-зеленый «сине-зеленым», потому что обычные люди рассматривают только сине-зеленый, «синий» или «зеленый» как категорию, поэтому им не нужно беспокоиться о том, чтобы быть настолько конкретными. между похожими цветами.

      Бирюзовый не распространен среди художников за пределами Соединенных Штатов, но любой американец, умеющий видеть цвета, знает голубой и голубой. Но в большинстве случаев они по-прежнему называют его «синим» или «зеленым».

      Сине-зеленый только более зеленый, чем голубой. Когда я устанавливаю оттенки серого на цветном телевизоре, я начинаю с установки голубого.Между синим и зеленым есть золотая середина. Как только требования будут выполнены, красный цвет превратится в белый.

      Слишком много, это выглядит коричневым, хотя некоторым людям нравится краснеть, если аудитория, которая поднимает контроль цвета на своей сцене, имеет право голоса. Лично я предпочитаю «лестные» ответы заимствованию терминологии Hi-Fi.

      Почему голубой? Если я догадалась, мне это кажется причудой. Но это то, что вы не прочь посмотреть, потому что самая сложная часть телевизионного изображения — оттенки кожи разных людей и лес (столы, стены, шкафы) выглядят так, как должны.Если я смогу воспользоваться этой причудой, мои клиенты будут счастливы. Да, у меня есть опыт работы в области фотографии.

      Однако, когда я становлюсь старше, я сталкиваюсь с пресбиопией. Это повлияет на мою способность смотреть на работу. Если я хочу видеть мелкие детали, я предпочитаю картридер +3,25. Какая жалость, потому что я смог паять SMD микросхемы невооруженным глазом. Уже не так много. Хотя бы ночное зрение и цветочувствительность.

      Забавный факт. В валлийском языке одно и то же слово используется для обозначения цвета травы и неба.

      Древние греки называли небо «бронзовым»

      Это только у меня, или у других людей проблемы с распознаванием цветового кода, что корпус резистора какого-то странного коричневого или зеленого цвета? Но также заметил, что по сравнению с коллегами-мужчинами у техников и инженеров-женщин меньше проблем с различением цветов.

      С SMT вещами это стало бессмысленным.

      Я думаю, что эта часть связана с дальтонизмом, который чаще встречается у мужчин. Причем чаще встречается в красной и зеленой частях спектра (в коричневом много красного).

      Исходя из моего опыта, кажется, что женщины видят больше цветов, чем мужчины, потому что меня проверяли на дальтонизм, и это нормально, но мне трудно различать оттенки розового. Цвет обычно называют лососевым, персиковым, мякотью …

      Есть много хороших вещей для цветового зрения на второй Х-хромосоме. Я дальтоник и абсолютно презираю старые длинные резисторы с цветовой кодировкой. худший. Разве мы не можем прекратить это делать и просто печатать на них небольшой текст, как мы это делаем сейчас со всеми другими типами компонентов?

      Собрал небольшой предмет, в который входит одноразовый мультиметр и два Y-образных кронштейна из проводов.Я могу вставить в него резистор и быстро прочитать его значение. Конечно, это не влияет на считывание значения резистора, который уже является частью схемы. Я имею в виду, что каждый десятый мужчина страдает дальтонизмом, и даже больше людей испытывают трудности с окраской даже без общего заболевания — как прошла эта схема маркировки? Или хотя бы почему все еще проходит? Это уже не семидесятые годы, мы можем распечатать подробности по этим вещам.

      Они также выбрали самый худший цвет для бежевого фона и наиболее часто используемых полос.Они действительно пристрастились к коричневому, зеленому, красному, оранжевому, желтому и другим нежелательным цветам, которые являются самыми трудоемкими цветами для глаз дейтронов.

      Они могут распечатать красивые детали на вещах, но ты умеешь их читать? Резисторы SMD бывают плоскими и прямоугольными, обычно больше, чем резисторы со сквозным отверстием. Полосы определенно больше подходят для маленьких баллонов. Существуют также расходы на печать, которые должны быть очень низкими, чтобы получить прибыль от резисторов. Маленькие изысканные принтеры могут оказаться за пределами их возможностей управления.Печать на SMD трясется достаточно.

      То, что я вижу одним глазом, немного синее, но другой глаз видит больше красного. Поэтому один глаз может быть немного красным, а другой — не синим. Оба глаза (я думаю) правильного цвета.

      Может быть, у вас катаракта! В противном случае с возрастом линзы пожелтеют. Есть известный художник, которого я забыл. Когда он вырос, он страдал от такой же боли. По сравнению с тем, когда он был молод, специалисты изучили его картины, которые имеют совершенно иную палитру, чем когда он был стар.Вместе с экспертами они проанализировали цвета и точно сопоставили возрастную деградацию цвета. Картина посередине показывает прогресс между состояниями даже в правильном временном масштабе.

      Не надо!

      Он просто забыл снять 3D очки!

      Безусловно, между нормальным цветовым зрением мужчин и женщин почти нет разницы.

      Некоторые женщины тетрахроматичны и могут обеспечивать лучшее цветовое зрение, но это, конечно, не норма.

      Однако, помимо обычного красного / зеленого, существуют и другие формы ухудшения цветового зрения.

      Вау! Я не знаю, что некоторые люди четырехцветные, поэтому я поискал в Интернете.

      Объясняет концепцию, согласно которой мужчины могут видеть только основные цвета 🙂

      Что такое «фиолетовый»? ?

      Таким образом, 10% мужчин страдают дальтонизмом (большинство из них двухцветные, например, 0,1% женщин), и теоретически 15% являются тетрахроматическими (0% мужчин).

      Есть значительные различия imo

      Но, насколько мне известно, в любом моем исследовании от изменения цвета до тщательного и лучшего различения между женщинами никогда не было визуальной разницы между мужчинами и женщинами.Отчасти это может быть психология, которую я описал выше.

      «Другое исследование показало, что до 50% женщин и 8% мужчин могут иметь четыре пигмента и соответствующее увеличение хроматической аберрации по сравнению с трехцветными зеркалами».

      Да, я узнал, что у меня была эта проблема несколько лет назад. Решение состоит в том, чтобы вся моя мастерская была оборудована люминесцентными лампами. Лампа накаливания только усугубит проблему.

      Из-за токсичности маркировочных красок многие современные SMD резисторы покидают завод вообще без маркировки.Переход на другие виды лампочек не поможет, надо быть организованным.

      … правда? Прежде всего, я слышал об этом. Не думайте, что чернила очень токсичны для электронных компонентов. Организация — хорошая идея.

      Большинство компонентов SMD применяются машинами, и им не нужно беспокоиться о том, чтобы их прочитать. Сквозные отверстия по-прежнему используются любителями и специалистами по прототипированию, потому что их можно использовать с макетами.

      Никто вам не говорит, а электронные детали нельзя есть? 🙂 Но даже если вы это сделаете, два наиболее распространенных белых пигмента, диоксид титана или оксид цинка, не токсичны.Я думаю, что это даже классифицируется как пищевая добавка. Следует избегать использования только пигментов на основе свинца.

      Я думаю, это просто фактор стоимости для печати на небольших 0402 или даже меньших компонентах. Резисторы 0603 и выше по-прежнему маркируются.

      В Австралии я видел много иностранных туристов, спрашивающих, как определить, какие змеи ядовиты.

      Я просто сказал им, что не знаю, потому что я не ем змей.

      Это может быть частью вашей удачи. Обычно причиной проблемы является флуоресцентное освещение, потому что пиковый спектр может иметь наклон, совпадающий с цветовой полосой, из-за чего оранжевый или красный выглядит коричневым и т. Д.

      Лампы накаливания высокой мощности (не тусклые, светло-желтые лампы мощностью 40 Вт и т. Д.) Будут иметь «идеальную» цветопередачу, поэтому они на самом деле являются лучшим выбором для различения цветов.

      Высококачественная люминесцентная лампа или светодиод почти так же хороши, поэтому, если ваша люминесцентная лампа имеет хороший однородный спектр или пик в правильном положении, не вызывая каких-либо помех, все в порядке, но если вы хотите выбрать верстак для осветительных приборов и прочтите множество цветовых кодов, лучше всего попробовать любые светильники, которые вы планируете использовать, прежде чем отправлять им.

      Я хочу сказать, что только солнечный свет (6000K) может иметь идеальные цвета. К сожалению, лампы накаливания ограничены температурой плавления вольфрама. Поэтому для некоторых помещений я предпочитаю использовать светодиоды 6000К. Хотя цветопередача в некоторых комнатах действительно плохая, вы должны выбрать хорошую комнату с высоким индексом цветопередачи.

      LED в основном регулирует цветовую температуру, изменяя количество синего света в очень узкой полосе частот, поэтому это свет с низким индексом цветопередачи и более низким уровнем синего света.Это не помогает вам видеть цвета, потому что радужная оболочка глаза в основном реагирует на синий свет, поэтому, имея сильный пик, глаз ограничивает количество света, попадающего в сетчатку, в результате чего другая сторона теряет цветовой контраст. Из-за эффекта Пуркинье (эффект Пуркинье) в конце спектра (красный становится черным).

      Как ни странно, из-за своей природы лампы накаливания cos имеют полный спектр. Хотя им может не хватать силы синего, их свет обычно желтоватый. Решение этой проблемы может заключаться в том, чтобы излучать больше фотонов, и флуоресцентные лампы становятся ярче, хотя да, холодный белый свет также имеет больше синего.

      Цветовая температура галогенной лампы немного выше.

      Когда уровень света падает, чувствительность глаз к красному свету уменьшается, а к синему возрастает. Когда естественная цветовая температура начинает переходить в красный цвет, мы «правильно» видим цвет в условиях заката.

      Я не думаю, что это обязательно дальтонизм (@ zé) или освещение (@Medix). Эти дешевые резисторы почти зеленого цвета действительно страшны. Я думаю, что краска, которую они использовали для полос, была слишком прозрачной, или, возможно, она была нанесена, когда краска для тела была еще влажной, поэтому ее смешали.В любом случае цвета будут смешаны и станут тем, что могут прочитать только люди с обширным опытом работы с палитрой смешивания.

      Лаймовый зеленый! Я видел голубой цвет, но большинство резисторов — это официальные «лососевые». Я думаю, что нужно найти 11-й цвет, не следует слишком путать его с другими 10 цветами, и они использовали золото и серебро, это должно быть проблемой! Было бы легче генетически превратить больше колбочек в инженеров.

      Хорошо, не совсем лимонно-зеленый, немного темнее, но это самый близкий оттенок, о котором я хочу поговорить.Я получил их, когда покупал очень дешевые товары у продавцов Ebay в Китае. Я также видел, как их припаивали к печатной плате бытовой электроники. Их действительно трудно читать, и мне часто приходится пользоваться электросчетчиком. Я ненавижу это делать, потому что тогда я не знаю, является ли это фактическим ожидаемым сопротивлением или вне спецификации. Будет ли последний стабильным? Лучше всего покупать только новые. Хотя вы не хотите ждать месяц или больше, сейчас это становится все труднее.

      Когда я работаю над искусством, моя цветовая дискриминация выше среднего, но я часто смотрю на резистор под углом при ярком свете.Он отличается от цветов, используемых другими производителями, и находится между двумя цветами. Их плохие цвета заставили меня усомниться в своем видении.

      Я заколебался и сказал: «Ну, это почти на 5% больше, чем этот цвет, значит, он должен быть этого цвета!»

      Я стараюсь помнить, что, прежде чем слишком сильно прищуриваться, цифровой мультиметр может дотянуться до него и работает быстрее.

      Я не дальтоник, но согласен с тем, что цветовые коды современных резисторов труднее читать, чем коды 60-х годов, которые имеют темно-коричневый корпус и непрозрачные цветные полосы.

      Катаракта и возрастная дистрофия сетчатки также могут вызывать потерю цветового зрения. Особенно в первом случае, когда люди стареют, линзы у всех становятся немного затуманенными, что может вызвать снижение контрастности и насыщенного восприятия цветов — мозг к этому привык, поэтому вы не замечаете этого, пока оно действительно не ухудшится.

      Думаю, Билл не будет говорить о своей памяти о резисторах более 50 лет.

      Вы можете сравнить старые резисторы в старом оборудовании с современным оборудованием, чтобы понять разницу, которую сказал Билл.

      Я имею дело со многими устаревшими технологиями и могу подтвердить его слова.

      Спасибо, что подтвердили, что это правда. Я не люблю делать это, когда люди скептически относятся к случайным предположениям, подобным упомянутым выше, которые указывают на то, что причиной (или другими человеческими «дефектами») являются серьезные проблемы со здоровьем. Ответ Люка был (вероятно, непреднамеренно) довольно враждебной реакцией.

      Это общая реакция, косвенно указывающая на то, что «наблюдатель» / человек всегда виноват (из-за несовершенства), и защищающая проблемную технологию / решение / метод.

      Менталитет, слишком распространенный среди техников.

      Не думаю, что человек будет враждебно настроен бессознательно. Может не чувствительный. Хотя, с другой стороны, они также могут быть параноиками, колючими и чрезмерно чувствительными.

      Если вы использовали резистор 50 лет назад, будет разумным предположить, что это было 50 лет назад. Здесь много продуктовых магазинов! Возможно, это не так для вас, но предположения, основанные на сообщениях на форуме, являются допустимыми. Вы можете свободно это опровергнуть, как и раньше.

      У всех ухудшается зрение. Особенно тем, кто проводит много времени, глядя на экран, а остальные смотрят на крошечные цветные полоски. Следовательно, это не безосновательное предположение.

      Опять же опровергнуть можно. Ничего страшного. Не грусти, этот парень тебя не знает. Это всего лишь предложение, основанное на части информации в сообщениях на форуме. Для многих людей, которые не видят цвета современных резисторов, это их возраст! Принадлежит лучшим из нас. Подождите, пока ваши глаза не начнут кружиться, и тогда вы обнаружите седые волосы повсюду на голове и теле!

      Как ни странно, когда я был в среднем возрасте, мои глаза потеряли некоторую гибкость.Оптик сказал, что это нормально. Но теперь я лучше могу читать без очков, в том числе и без компьютеров. Я вылечился! Если нет далеких мест, они мне все равно нужны. Поэтому, когда я ломаю свой телефон или что-то читаю, я обычно смотрю на них, как на умного проводника, а затем засовываю их обратно в нос, когда действительно вижу их. Перед компьютером я их просто снял. Положите их на стол. Они там!

      Делать предположения о здоровье — всегда плохо.

      У меня постепенно ухудшалось зрение, я почти ничего не могла видеть даже в очках.

      Моя функция легких упала до 52%. Мне поставили диагноз ХОБЛ, и я с нетерпением ждала недолгой жизни в инвалидном кресле, потому что функция моих легких постепенно ухудшалась, так что я не мог поддерживать свои жизненно важные органы.

      Сейчас у меня функция легких достигла 98%. Недавнее обследование зрения показало, что мое зрение лучше, чем в среднем у моих сверстников, и нет людей в очках.

      Я обнаружил, что мое состояние было результатом воздействия токсинов, а не возраста.Я покинул среду, в которой был токсин.

      Никогда не думайте, что здоровье начинается с возраста, иначе вы можете остаться позади и впасть в изнурительное состояние, не требующее боли.

      Мне действительно сложно различить определенные цвета, но не всегда.

      Глупые стареющие глаза;}

      Я не считал, как может измениться цвет корпуса резистора, в следующий раз обязательно обращу внимание.

      Но даже если этого не произойдет, мой красный / оранжевый будет смешиваться, а мой коричневый / фиолетовый — смешаться.

      Накануне вечером у меня был 5-полосный резистор, и я клянусь, что золотая полоса всегда была желтой, а затем снова проклинал свои глаза, пока не заметил, что 4-я полоса была фиолетовой.

      Коричнево-чёрно-чёрно-пурпурный «золото» будет составлять 1 миллиард Ом, что (бесполезно) не имеет смысла.

      Странно осознавать, что когда-то я знал правильный цвет и читал глупости задом наперед. То есть 1% 470.

      Резистор гигаом действительно есть. Обычно они не имеют цветовую кодировку, но я почти уверен, что видел хотя бы один цвет с нормальными «полосами».

      Я много работал над электроникой аудиоаппаратуры и предусилителями конденсаторных микрофонов. Часто встречаются резисторы с очень высоким сопротивлением. Иногда до десяти МОм.

      Сопротивление смазки, оставшейся на пальце, может быть менее 10 МОм.

      Следующий шаг — какой диапазон сопротивления 0 Ом 5%?

      У меня есть резисторы с нулевым сопротивлением. Конечно, одному черному поясу не хватает информации о допуске.

      Но ваши комментарии действительно побудили меня нарисовать мои собственные серебряные или золотые полосы в конце и как-то попытаться вернуть их в дикую природу.

      Можете ли вы представить себе выражение лица этого человека через десять лет? >:}

      Однажды я заказал катушку из 1206 резисторов с нулевым сопротивлением, и Digikey прислал мне катушку из 1206 предохранителей. Я понял, что не могу сказать, что мне дали не ту деталь, просто это не та деталь, которую я заказал.

      По моему опыту, дальность около 5 метров.

      Шутка в том, что когда вы смотрите на спецификации резисторов с нулевым сопротивлением, они часто указывают допуски.

      Код продукта этого резистора — RC0603FR-070RL, где RC0603 — размер, F — ± 1%, R — тип катушки, 07 — размер катушки, 0R — ноль Ом, а последняя L представляет собой индивидуальную этикетку. .При заказе этих деталей, при необходимости, вы можете технически заказать сопротивление с нулевым сопротивлением 5%. Кто угадает, что вы получите.

      Има покупает дешевые аккумуляторы Volt или Leaf. Аккумулятор перегорел и снабжен контейнером с нулевым сопротивлением с допуском 5%. Его проверяют на сопротивление менее 5% Ом, а затем автомобиль уезжает и продает остальную часть обратно.

      * Начиная с 0 Ом, сумасшедший, должно быть очевидно из контекста, но для придирчивых…

      Если вы купили его на eBay, то в 5% случаев будет резистор 0,4 Ом.

      @RW: 5% от нуля все еще равно нулю.

      Также не забывайте, что у некоторых из них очень высокий TK, до 4380 ppm / K.

      Но для большинства «перемычек с нулевым сопротивлением» указывается не допуск, а максимальное значение. Значение, например 50 миллиом.

      «Максимум» тоже странно. Производитель предоставляет перемычку 200V 0R в случае спецификации «рабочее напряжение», что будет огромной мощностью.

      О, я знаю, что они существуют, но я никогда ничего не покупал и не использовал, поэтому нет смысла класть их в коробку с запчастями.

      Конечно, корзина для запчастей может напоминать ящик для мусора. Я кое-кого нашел там как-то только немного меня удивил.

      1 Гом, из какого стекла они сделаны?

      Никогда не понимаю, почему конденсаторы smd не имеют кода сопротивления

      Это потому, что сборочный робот не запрашивает физическую карту, как это делаем мы. По сравнению с девушками, которые выполняют более сложную работу, им платят больше.

      Я думаю, это связано с тем, что части SMD являются направленными, есть «верхняя» часть, которая может идентифицировать проблемные части под любым углом, и эти части не имеют кодов, а пространство на деталях не слишком мало.

      Нет «левого» или «правого» для резисторов со сквозным отверстием. Или подумайте об этом «наверх». Вы можете определить конец, который начинается с золота / серебра / без полос на одном конце. То же самое может работать как цилиндр на прямоугольнике.

      Не соблазняй их! Их настоящие числа намного лучше, чем эти плохие, бесполезные цвета! Они должны изменить эти числа по очереди и поместить их на резисторы.

      бесполезно. Пока вы не используете детали с низким TC, напечатанные с этим значением, но машина, которая их загружает, помещает все значения на печатную плату. Схема бесполезна, потому что код находится под деталью. Внимательно прочтите документацию, пока не найдете макет платы, затем сравните схему и узнайте значение через 5 минут, и вы можете продолжить поиск и устранение неисправностей — если вы помните, зачем это значение необходимо.

      Я тоже не думаю, что резисторы SMD нужно устанавливать наоборот. Резистивный элемент обычно находится сверху, поэтому, если он установлен на плате, максимальное рассеивание может быть хуже.

      не знаю! Я всегда думал, что это смесь различных твердых частиц, таких как углерод и связующее. интересно!

      Нет, обычно это твердые смеси алюминия и кислорода. Обычно называется керамикой Al2O3. С тонким слоем резистивного клея для металлического стекла.

      В Советском Союзе знаменатель сопротивления представлен числами

      Ссылка не работает или запрещена 🙁

      Просто нажмите ENTER в строке URL.

      К сожалению, сегодня она не используется.

      !

      Когда я был очень молод, я научился читать основные цветовые коды резисторов и никогда не оглядывался назад. Конечно, когда мне нужно странное значение в комплекте деталей, мне все равно нужно что-то найти, но это значение, которое никогда раньше не использовалось. Признаюсь, я впервые заметил эту странность в брошюре о стандартах, опубликованной Radio Shack несколько лет назад.

      Интересная статья-спасибо! Но я все еще не понимаю концепцию серии E и толерантности. Я слышал два объяснения:

      1.Чаще всего случается, что 10% сопротивления случайное, а ошибка может достигать 10%. Например, я думаю, что из-за производственного процесса сопротивление 100 Ом может составлять от 90 до 110 Ом. Однако мне так и не удалось найти подходящую базовую статистику. Означает ли это, что резистор имеет среднее значение 100, стандартное отклонение 10 и распределение Гаусса? Или распределение может быть равномерным в диапазоне от 90 до 110 Ом? Если у кого-то есть хорошая ссылка, я был бы признателен.

      2. «Неслучайная» интерпретация серии E заключается в том, что если конструкция требует сопротивления R, номинальное значение всегда находится в пределах 10% от требуемого значения R, а с резистором 10% разработчик никогда не превысит требуемая сумма Погрешность между номинальными значениями сопротивления составляет 10%. Означает ли это, что случайность сопротивления не предполагается? (То есть фактическое значение R очень близко к номинальному значению, в противном случае есть два источника ошибок, а именно разница между фактическим значением и номинальным значением и случайность фактического значения R).Может быть, резистор 100 Ом на 10% действительно имеет небольшое стандартное отклонение, может быть, один Ом или меньше?

      Любое уточнение было бы замечательно! Если вы не специалист по электронике, если это попадает в разряд «глупых вопросов», я заранее извиняюсь!

      Существует также третья версия:

      3. Производитель измеряет и выпускает такую ​​же партию резисторов партиями. Сначала они удаляют 1% резисторов, затем 2% резисторов, затем 5%, а затем 10%, а затем выбрасывают оставшиеся резисторы или продают их ночным брендам за пределами Китая.

      Это означает, что сопротивление 10% почти никогда не будет ниже 5% от фактического значения, если только завод не отдаст приказ перенести часть контейнера с 5% или выше в контейнер с 10%. Другими словами, если вы не купите резистор 1% или 0,1%, вы никогда не приблизитесь к фактическому значению.

      Хорошая статья, до сих пор толком не знаю, зачем вообще полоса нужна. Новые резисторы показывают их номиналы, и резистор заменяется только один раз примерно один раз, и только один раз, если он перегорел и ремешок не виден.Если вы хотите клонировать схему, удалите деталь, чтобы можно было увидеть след. Я думаю, что это может быть полезно для вторичной переработки, но я не могу представить, чтобы производители резисторов захотели помочь. Насколько они полезнее, когда стоимость ДММ выше, чем идущая в комплекте батарея?

      Я помню, как однажды нашел в классе резистор для лабораторного использования. В них используются небольшие резисторы на 1/8 Вт, которые использовались более 20 лет. Даже с помощью микроскопа невозможно отличить желтый от коричневого и от оранжевого до золотого.Лектор даже не знал, что это такое, поэтому отдал всем только 100%. Очень полезная штука!

      Что ж, рабочие характеристики этих ремней намного лучше, чем у цилиндрических деталей.

      Но ни один из ваших аргументов не касается лент, они просто против любой формы маркировки.

      Я полагаю, что как только схема будет введена в эксплуатацию, вам больше не нужно будет цитировать этикетку детали, что дает вам еще большую мотивацию! (Полностью каламбур), но я рад, что они там есть.

      Если рассматривать старые чипы с зазубринами, это скорее проблема цвета. Но теперь представьте себе эту проблему, даже плохой эффект гравировки проявится только при повороте вашей головы на 360 градусов!

      Ну, я часто использую старые шестерни из Германии и России, и нет проблем с тем, чтобы резисторы отображали свое значение в виде «обычного текста». Но я должен признать, что знаю и некоторые цветовые коды.

      Правильно; эта часть может не нуждаться в маркировке. Мы живем в мире, где половина микросхем, полученных на плате, не имеет пригодных для использования технических данных, и даже многие незаметные компоненты не имеют какой-либо идентификации.Я знаю, что стоимость этих калибров для проводов невысока, но я также знаю, что резисторы очень дешевые, так что могу ли я сэкономить много денег? По крайней мере, считайте, что школа потратила на это потраченные часы … Избавьтесь от отметки, эти курсы станут полезными вещами!

      В моем случае я обычно покупаю самый дешевый резистор, который лучше всего соответствует моим требованиям. Иногда у них синие тела, и эти строки делают меня неспособным читать или даже что-то новое. Совсем не волнует, это на самом деле похоже на взгляд с точки зрения визуальной привлекательности.Минимальная цена за 100 единиц снижена на 0,01 доллара, это та деталь, которую я хочу купить, даже если она не отмечена.

      Или, это может быть несколько странная идея, и производителю может потребоваться … предоставить каждое значение сопротивления в нескольких разных цветах. Таким образом, если в вашем продукте может быть 3 сквозных резистора, вы можете купить резисторы красного, зеленого и синего цветов, сложнее использовать неподходящий резистор и легче проверить используемый резистор! Промышленные камеры машинного зрения дороги, и существует большая разница в цене между камерой, которая может проверить правильный оттенок кожи, и камерой, которая может считывать ленту.В отличие от того, что мы видим сотни сквозных резисторов на современных платах … Как правило, если вы их используете, они используются только для некоторых проектов с большим током.

      Вы когда-нибудь сталкивались с резистором на 30 Ом, он, очевидно, решил устроить собственное небольшое восстание и может выдерживать большее сопротивление, пока не покажет 330 Ом? Это причина того, что видеомагнитофон не работает должным образом, поскольку он находится в цепи на конце ИК-светодиода ленточного детектора.

      Да, но если вынуть их из школьной сумки, они практически бесполезны! Конечно, вы будете использовать мультиметр, но полосатые не зависят от любого типа требуемых измерений.

      Что касается их гауссовского распределения, я думаю, вы получите «случайный», как и «случайный». неизвестный. Вот в чем суть. Следовательно, вы не знаете точную стоимость этой или любой другой сотни. Это означает, что то, что он говорит, не более того. Даже если в производственном процессе существует какое-то известное случайное распределение, как вы можете гарантировать, что они упакованы в коробку? Случайно случайно, больше никакой информации!

      Раньше у меня был дешевый цифровой мультиметр, выдувающий резистор.

      По схеме нужно около 111.1 Ом.

      (У меня есть схема, потому что я построил ее с помощью набора Веллеманна (?).)

      Я проверил сопротивление надежным цифровым мультиметром, нашел эквивалентное сопротивление и припаял его!

      Это интересная идея. Но я хочу знать, не составляет ли большого труда доказать это, снимая различные сериалы?

      Если целевое значение изменяется незначительно, 10% одного человека могут быть 1% другого.

      Я предполагаю, что изменение схемы, которую вы описали, к лучшей схеме, которую я сделал, заключается в том, чтобы уменьшить долю большего количества резисторов, производимых и продаваемых в различных сериях, что упрощает настройку низких допусков

      производитель.Вернувшись в плохую эпоху углеродных композитных резисторов (принадлежащих к категории Аллена-Брэдли), хороший производитель углеродных композитных материалов мог почти контролировать качество всей партии продукции на уровне 5% или более, даже если бы они были маркированы на заводе. Хороший уровень. 10% продается как таковая. Если грузовики припаркованы у озера на день, они могут поглотить достаточно влаги, чтобы снизить значение влажности ниже допустимого предела, поэтому их необходимо запечь для восстановления технических характеристик.

      Углеродистые пленочные резисторы лучше и их можно протереть с высокой точностью перед нанесением покрытия.То же самое можно сказать о металлических пленках и металлокерамике, а также о любой распространенной сегодня технологии. Многие современные обрезки выполняются лазером вместо абразивной обработки. Если производитель не тратит его впустую, нет оправдания партии из 10% резисторов без сопротивления в пределах 5%.

      Есть другие вопросы. Сопротивление имеет температурный коэффициент, и его значение будет изменяться с возрастом. Если резистор должен выдерживать мощность, близкую к номинальной, он быстрее изнашивается. Если вам действительно нужны резисторы 1%, вы не хотите покупать резисторы с использованием технологии, которая может производить более дешевые резисторы 10% и соответствовать спецификациям.

      Этот выбор не совсем правильный.

      Сопротивление определяется характеристиками материала и размером, которые необходимо контролировать в процессе производства. Химические реакции относительно легко поддерживать в постоянном соответствии с измерениями объема и массы, которые были хорошо изучены на протяжении веков, а некоторые трудоемкие измерения использовались для получения большого количества компонентов. Формирование физических резисторов трудно осуществить последовательно, требует измерения и регулировки каждой части (очень дорого) или предполагает, что часть может не попасть в цель с определенным допустимым допуском.Это приведет к гауссовскому распределению.

      Со временем затраты, связанные с этим процессом, резко снизились. Ранние резисторы могли иметь допуски до 20%, но автоматизация производства позволила достичь более жестких допусков при постоянно снижающихся затратах. Однако, если вы хотите произвести 100 000 печатных плат и 100 резисторов, разница в цене каждого резистора составляет 1 цент, что составляет 100 000 долларов США, поэтому в большинстве случаев детали с более низкими допусками являются лучшим выбором.

      При выборе этой серии следует учитывать данный допуск.Почти наверняка измеренное сопротивление ближе к заданному значению, чем следующее значение в диапазоне (следующее направление). это оно. Если вы выберете резистор 47 кОм 10%, он может быть от 42,3 кОм до 51,7 кОм. Следующее значение (39K) в E12 может быть от 35,1K до 42,9K, а следующее значение (56K) может быть от 51,4K до 61,6K. Даже с пределом допуска 10%, если мне нужно сопротивление 47 кОм, я, скорее всего, выберу 47 кОм. Теперь посмотрим, составляет ли допуск 20%, но все же выбираем из Е12. Диапазон 47К составляет от 37,6К до 56.6К. Перекрытие 39 кОм (от 31,2 кОм до 46,8 кОм) и 56 кОм (от 44,8 кОм до 67,2 кОм) очень важно — если мне нужен резистор 47 кОм, можно указать любое из трех значений. Измеренное сопротивление резистора с маркировкой 39K может быть выше, чем сопротивление с маркировкой 47K, а измеренное сопротивление резистора с маркировкой 56K меньше, чем сопротивление с маркировкой 47K. Другими словами, нет смысла использовать диапазон E12 для выбора сопротивления с допуском 20%, потому что он не даст вам более определенных значений, чем выбор из диапазона E6.Точно так же для отклонения в 10% почти бессмысленно выбирать из диапазона E24, потому что он дает вам меньше уверенности, чем диапазон E12. и многое другое…

      Даже если управление процессом улучшено и отклонения уменьшены, значение допуска остается только гарантией. Хотя резисторы 47 кОм и 10%, произведенные сегодня, с большей вероятностью будут иметь сопротивление 47 кОм, чем резисторы, изготовленные 50 лет назад, выброс все же может составлять 42,3 кОм. В массовом производстве очень важны вопросы гарантии. Для большинства схемных решений значения сопротивления вне гарантированного диапазона оспариваются.За исключением случаев крайней необходимости, для хорошей схемотехники не требуются компоненты, соответствующие строгим требованиям, такие как высококачественное аналоговое электронное оборудование (например, профессиональное аудио) или испытательное и измерительное оборудование.

      Есть несколько методов, которые могут основываться на вышеперечисленных методах. Предположим, у меня есть небольшая деталь для продажи в трех версиях, одна из которых является нормальной спецификацией, спецификацией стоимости и спецификацией высшего класса, а конструкция в некоторой степени зависит от критического резистора 50 кОм.Я могу одновременно использовать 10% компонентов серии E12 для достижения всех трех характеристик. Во-первых, я разработал схему для распределения резисторов 50 кОм на несколько компонентов. Нормальные характеристики соединены последовательно, чтобы получить 47 кОм и 330 Ом. Я полагался на современную строгую дисперсию, чтобы создать указанное сопротивление 50,3 кОм. В процессе обеспечения качества стойкость и характеристики производимого продукта прошли проверку спецификаций. Бюджетная версия имеет более свободные характеристики продукта, которым можно соответствовать на 99.9% компонентов и устраняет исключительно серьезные отклонения от нормы с помощью гарантийного плана. Модель Super-spec заменяет резистор 300 Ом на подстроечный потенциометр 470 Ом, который может быть калиброван на заводе и после продажи.

      Я почти уверен, что ваш план использования нескольких компонентов не поможет и на самом деле только ухудшит ситуацию. Если вам не повезет купить небольшую деталь со всеми сопротивлениями на нижнем конце диапазона, конечная точность будет еще ниже. В среднем не думаю, что будет какая-то разница.Но в целом это вызовет дополнительные проблемы, которые невозможно решить.

      Вдобавок имеется ввиду 3,3К, но мы все это знаем.

      Да, я имею ввиду 3к3. Пук в конце длинного поста.

      По сравнению с одним резистором, покупка и установка двух резисторов дополнительных проблем не принесет. Распределение двух аддитивных гауссовых распределений само является гауссовым. Добавьте среднее значение и дисперсию.

      Однако в E12 нет резистора 50 кОм. В Е24 тоже нет.Даже Е48. Поэтому, выбирая резистор «50 кОм», вы бы выбрали среднее распределение 47 кОм или среднее распределение 50,3 кОм удвоило бы дисперсию?

      Это легко визуализировать в R:

      x = seq (40,56, length = 500)

      plot (x, dnorm (x, mean = 47, sd = sqrt (2)), type = «l «, lwd = 2, col =» blue «, main = ‘нормальное распределение’, xlim = c (40, 60), ylim = c (0,0.5), xlab = ‘R’, ylab = ‘φμ, σ² ( X) ‘)

      кривая (dnorm (x, mean = 50,3, sd = 2), add = TRUE, type = «l», lwd = 2, col = «red»)

      Серия E24 (обычно 5% ) позволяет достичь 51к.Даже там два 5% резистора с общим сопротивлением 50,3 кОм являются лучшим выбором:

      plot (x, dnorm (x, mean = 51, sd = 1), type = «l», lwd = 2, col = «blue», main = ‘Нормальное распределение’, xlim = c (40, 60), ylim = c (0,0.5), xlab = ‘R’, ylab = ‘φμ, σ² (X)’)

      кривая ( dnorm (x, mean = 50.3, sd = 1.41), add = TRUE, type = «l», lwd = 2, col = «red»)

      Вы должны перейти на E96, чтобы получить 49.9k, но это все еще не так. достаточно строгий, чтобы соответствовать требованиям сверх спецификации, которые вы хотите откалибровать.

      Я сделал грубый поиск в Digigikey на 1 / 8Вт резисторах в сквозное отверстие (потому что, в конце концов, эта тема посвящена цветовым кодам). Купить резистор на 10% сегодня практически невозможно. Итак … резистор Stackpole 1 / 8W 5% стоит 0,00589 доллара, аналогичный резистор Vishay Dale 1% стоит 0,0675 доллара.

      Если вы построите 100 000 мелких деталей, стоимость использования одного резистора 1% и двух резисторов 5% составит 5572 доллара. Если это может удовлетворить рыночный спрос на мелкие детали, это будет очень уважаемый дизайнерский выбор.

      На самом деле, мой пример создан искусственно, и, учитывая, что сегодня есть много лучших вариантов, при правильном мышлении никто бы не выбрал 10% -ный допуск для «некоторых критических» компонентов, не говоря уже о критических компонентах.Горовиц и Хилл будут шокированы. Важны не только допуски, но и другие атрибуты, такие как температурный коэффициент и влагостойкость. В свое оправдание я не сказал «да», а только сказал «да». Выбор значений в каждой серии сопротивлений можно проследить до тех дней, когда вы могли использовать допуск 10%. Тем не менее, уловка все еще актуальна, но сегодня вы выберете два резистора 1%, чтобы среднее значение было близко к номиналу, доступному только в E192. Комментарии к eevblog указывают на то, что разница в резисторах обычно намного лучше, чем ожидалось.Из их допусков.

      Аналогично, «данный допуск следует учитывать при выборе этой серии. Почти наверняка измеренное сопротивление ближе к заданному сопротивлению, чем следующее значение в диапазоне (следующее направление)».

      Думаю, это ради производителя. Это означает, что они могут объединять все резисторы, независимо от их значения сопротивления, почти каждый резистор, который они делают, будет находиться в пределах 10% от значения сопротивления того или другого.Как уже говорили другие, резисторы в пределах 1% продаются по цене 1%, но с допуском в 10% почти каждому резистору будет место.

      Логически говоря, значения с допуском в 20% будут почти полностью находиться между другими значениями. Предположим, что все, что находится в пределах 10%, удалено и продано с лучшими допусками.

      Чип-резисторы отбираются партиями и не упаковываются по отдельности. Из-за разницы в толщине NiCr и точности оптических систем и систем управления движением, направленных на лазер, используемый для их обрезки, внутри каждой партии по-прежнему сохраняется нормальное распределение.В свою очередь, это будет зависеть от срока службы машины. Старые машины, новые машины имеют лучшие начальные характеристики, и машины со временем изнашиваются, снижая их производительность. Я считаю, что обычно более выгодно заменить производственную линию на более новое оборудование и ввести новую линейку продуктов с лучшими характеристиками, чем пытаться собирать черешню партиями со старой производственной линии. В результате старые допуски со временем устаревают.

      Примерные резисторы Vishay TNPU имеют допуск +/- 0.02% и температурный коэффициент 5 ppm / C. Старые линейки продуктов с большим допуском в 1% не могут достичь этой цели. Стоит отметить, что высокоточные чип-резисторы обычно представляют собой тонкопленочные NiCr, а не толстопленочные. Я предполагаю, что толщина пленки — это управляющая переменная и основная причина повышенного допуска.

      Прецизионные резисторы с проволочной обмоткой обычно измеряются индивидуально. За десятилетия их производственный процесс не сильно изменился. Переменные процесса включают железный сердечник (диаметр и цилиндричность), сварочную проволоку (диаметр, цилиндричность и натяжение) и механическую точность процессов точечной сварки и намотки.Большинством из них легко управлять, и они могут производиться серийно с высокой точностью. Однако катушку можно наматывать только с одним резистором за раз. В результате высокая стоимость производства снижает стоимость единичного измерения.

      Во всех этих областях важно помнить, что хорошая схема не требует строгих допусков, если в этом нет необходимости, и даже сегодня они намного меньше. Сейчас мало кто использует дискретные компоненты для создания аналого-цифровых преобразователей, поэтому покупка микросхем обычно более эффективна.Мост Уитстона? Я знаю. Предварительный усилитель звука? Я знаю. Аналоговая система была заменена цифровой системой. Биполярный транзистор с MOSFET. Дискретные резисторы в основном были понижены для поддержки функций, таких как подтягивание и защита, и в этих приложениях не требуются строгие допуски. Я не буду шокирован, если будет использовано больше 5% резисторов с допуском со значениями 102 и 103, чем сумма любых других значений допуска.

      Насчет резисторов я не уверен, но выбираю конденсаторы для поверхностного монтажа 1% для 0.05% допуск приложений, это заняло озадачивающее время. (Они будут использоваться при низких температурах, и невозможно получить более точные компоненты.) Их распределение определенно не гауссово. В пакете вы получите примерно половину, тесно сгруппированную вокруг некоторых очень конкретных значений и кучу выбросов. У следующей партии будет совсем другое центральное значение. Мы не стали записывать те записи, которые не соответствовали спецификациям, но мое качественное впечатление таково, что определенное пиковое значение отличается от калибровочного значения на фиксированное значение.Это огромная вершина с широкими хвостами в обе стороны.

      Аналогичным образом они сначала выбирают из партии детали с более высокими допусками.

      Это в основном распределение Гаусса, поскольку процесс не является полностью точным, он будет смещен в одну сторону, а затем колоколообразная кривая делится на две части в соответствии с номинальным значением, а затем все части с наивысшей точностью вывезены на разные склады.

      Если измеряемый кластер выше номинального значения, то он должен иметь хвост справа, если он ниже номинального значения, то он должен иметь хвост слева.

      Чего я не понял, так это того, что почти в каждой вводной электронной книге в начале указывается цветовой код резистора. Но как трактовать маркировку конденсатора почти никто не упомянул! Конечно, в большинстве случаев электролиз очевиден, но дисковых конденсаторов немного.

      В детстве я рос до того, как запчасти стали дешевыми и заказывались онлайн, и отсутствие каких-либо маркировок на большинстве индукторов было сильным ограничивающим фактором для моего начинающего хобби электроники. Я мечтаю повторно использовать детали от мусоровозов, но по большинству из них я не могу определить их стоимость!

      И не работает.В то время стол с аккредитивом не подходил для детского бюджета. Теперь все дешево!

      В керамических конденсаторах используется та же система, что и в резисторах SMD … но указанные значения выражены в пикофарадах.

      104⇒10 0000pF⇒100nF

      473⇒47 000pF => 47nF

      331⇒33 0 pF⇒330pF

      Конечно, с помощью Интернета найти в наши дни не сложно. Но когда цветовые коды резисторов присутствуют почти повсюду, почему эта информация не включена в большую часть исходного электронного текста?

      Поскольку эту часть сложно написать четко, вы можете прочитать ее с самого начала, прежде чем покупать книгу.

      то же.

      В течение многих лет я искал информацию о том, как читать эти старые резисторы и конденсаторы. Наконец!

      Не можете найти цветовой код резистора? Фактически, он присутствует в каждом вводном электронном тексте. По-прежнему нет рифмы, которую мы собираемся здесь упомянуть … Я очень удивлен, «Как найти значение сопротивления» или что-то в поиске в Интернете должно быть решено в ближайшее время! Или вам просто нужно спросить электронного урода. Думаю, ваши ожидания превзошли ожидания!

      Стюарт, я думаю, это проблематично из-за микрофарада, упомянутого в гайде 1940-х выше.Но потом я заметил, что он был разделен на две строки, а не опечатка … там было написано «Пико Фарах». Разве в 1940-х годах у них не было древних греков? Я думаю, у них просто нет стандарта ISO!

      Не надо. Мы вообще не об этом говорим! Как вы так много прочитали из комментариев, не зная содержания статьи?

      Чего нет в этих книгах, так это того, как читать старые, винтажные резисторы, цветовой код которых не является полосами. Даже если вы знаете цвета, если они являются основным цветом, основным цветом и точками, в каком порядке вы их читаете? Это не обычная полоса слева направо.

      Когда вы в последний раз видели открывающий электронный текст, содержащий эту информацию? Я могу сомневаться в вас, потому что вы читаете только очень старые тексты об электронных продуктах, но я, возможно, хочу знать, что микро-микроэлектроника — это не старые новости для вас.

      Я думаю, сегодня кто-то думает в несколько тысяч раз медленнее, правда?

      «Разве у них не было древних греков в 1940-х?»

      До изучения электроники я никогда не встречал человека, который изучал древнегреческий или консультировался с древнегреческим.

      Я даже читал «Анабасис».

      Вы знаете Mega, Wei, Wei Wei. Я говорю по-гречески! «Пико Фарад», как будто они не изобрели других масштабных слов, хотя у них есть конденсаторы, которые в них нуждаются. Не совсем серьезно.

      Да, это так в отношении считывания СТАРОГО сопротивления. Кто знает, что делает мой мозг?

      «До того, как я изучил электронику, я никогда не встречал человека, который изучал древнегреческий язык или консультировался с древнегреческим».

      Вы видели такого женатого человека?

      Некоторые аналоговые измерители имеют диапазон емкости.Подключите конденсатор последовательно к измерителю и подключите источник питания 115 В переменного тока, 60 циклов.

      Вам будет непросто построить собственный прозрачный мост для конденсаторов, резисторов и катушек индуктивности. Используя некоторые известные хорошие компоненты в качестве эталонов, вы можете даже откалибровать измерительное оборудование.

      Я редко использую конденсаторы, которые выдерживают 115 В переменного тока, а фактическое напряжение источника питания (230 В) намного меньше. Следовательно, необходимы низковольтные методы.

      OMG, спасибо, Ал!

      У меня есть несколько хьюмидоров, заполненных хьюмидорами, которые выглядят как «Résistancesanciennes annees 50».jpg «изображение. Я не уверен, резисторы это или катушки индуктивности, и не знаю, как читать их цветовые коды. Все, что я знаю, это полоса!

      Я думаю, что у более старых катушек индуктивности будут видимые обмотки. Резисторы с проволочной обмоткой могут быть такими ! Я действительно не использую эти музейные работы в собственном туре. Я хочу измерить их фактическое сопротивление с помощью метров, если необходимо. Я думаю, что если они дрейфовали на протяжении многих лет, они больше не будут дрейфовать, но на самом деле вы можете потратить много денег купить хьюмидор, оснащенный современными резисторами.Может быть, вы сможете продать несколько старых пластинок тому, кто сразу восстановит старинные радиоприемники. Опять же, я не хочу полагаться на старые компоненты для чего-либо, подключенного к электросети. Даже если мое старинное радио все еще можно использовать, я бы не включил его без присмотра.

      Хотя они бесполезны для некоторых музеев, их ценность или редкость недостаточны, чтобы быть полезными для музеев. Возьмите их в качестве примера, вы можете показать их, а также современные резисторы и SMD, чтобы показать, как они сжимаются с годами. Интересно, что мы до сих пор используем тот же самый цветовой код.Вы можете оставить их себе и надеяться, что они станут ценными до того, как умрет ваш внук. Или после определенного будущего конца света никто не сможет получить больше деталей. Вы построили двустороннее радио и известны в сообществе как герой. Вдобавок, несмотря на это … Я бы не стал их использовать, потому что они слишком редки, но их столько же, сколько их, потому что они определенно бесполезны и ненадежны.

      «Может, ты продашь старые пластинки тому, кто сразу восстановит старинные радиоприемники».

      Что вы думаете о том дне, когда я их купил?

      Все, что я читал, показывает, что резисторы в старинных радиоприемниках обычно работают.Лучше всего заменить конденсатор. Итак … Если у моего радио сгоревший резистор, это может быть результатом повреждения крышки, которую нельзя закрыть, тогда один из этих резисторов, вероятно, будет хорошим резистором, который был должным образом заменен по графику.

      Если бы он сильно дрейфовал, я бы не стал его использовать. Боюсь в это поверить. Теперь, когда я знаю, как читать их оценки, я наконец могу их проверить! Будут ли они в наличии или бесполезны .. Я определю со временем.

      Тем не менее, хотя я восхищаюсь старинными электронными изделиями и люблю смотреть на них, я все же уделяю больше времени современным товарам.На самом деле у меня есть только старинное радио, и я хочу восстановить семейную реликвию дня. Даже если ремонт старинных радиоприемников станет моим новым главным хобби, я мог бы использовать эти резисторы на всю жизнь, со сроком службы 3 дня.

      Они могут быть очень подходящими для контурной скульптуры. Они декоративнее любого современного украшения. А может потому, что была сделана небольшая установка QRP без кожуха. А вот и клещи Мичигана.

      «Я не позволю вставлять его без присмотра». «

      Как установить предохранитель подходящего размера в устройство?

      Да, но некоторые части радиостанции могут сильно нагреться, и питание, подаваемое через предохранитель, может быть опасным.Некоторые детали должны хотя бы нагреться. Иногда для понижения напряжения питания используют только резисторы. В то время они использовали тканевую изоляцию и воск, а сейчас стандартов безопасности нет. Я действительно сомневаюсь в чем-нибудь старом. Дело не в том, что вам не нравится его использование, но, возможно, не ставьте его на полку рядом с бутылкой метилированного спирта, а оставайтесь в комнате, чтобы послушать, пока он подключен.

      Я также могу собрать короткий -Настройте AM-передатчик и проиграйте через него музыку 1940-х / 50-х годов.Теперь прослушивание радио-мусора через виртуальный антиквариат меня будет раздражать!

      (возможно) интересное примечание: один из первых производителей радиоприемников (Philco?) Установил новое осветительное оборудование, возможно, ртутные лампы. Повышенный уровень освещенности приветствуется, но он делает некоторые цвета неотличимыми.

      Их решение — попросить инженера изменить некоторые значения резисторов на цвета с меньшими проблемами!

      В настоящее время та же проблема: CRI светодиодного освещения плохой, и особенно трудно различить красный цвет: красный, оранжевый, золотой и коричневый начинают похожи друг на друга.

      Я также обнаружил эту проблему, поэтому я установил группу из 95 светодиодных лент с естественным белым цветом CRI (обозначенных как 5000K, измеренных при 4900K) над рабочим столом, и теперь цветопередача очень хорошая.

      На моем рабочем столе только галогенная лампа мощностью 40 Вт. CRI = 100

      Галогенные лампы мощностью 40 Вт не имеют такой большой светоотдачи. Я предпочитаю люминесцентные лампы мощностью 40-50 Вт или светодиодные лампы.

      Хотя несколько лет назад мне все еще требовалось краткосрочное решение для быстрой сборки SMD. Галогенная лампа мощностью 300 или 500 Вт справляется с этой задачей очень хорошо, за исключением ее высокой теплоотдачи — в начале лета капающий пот не действует как поток 🙂

      Для прожекторов достаточно.

      Думаю, это зависит от люминофора. Один желтый люминофор вместе с синим светодиодом, на котором они основаны, будут излучать «белый» свет, но я не хочу использовать его для освещения своего дома. В частности, необязательно определять цвет под ним. Опять же, хотя по мере возможности буду использовать мультиметр.

      Если добавить люминофор, свет будет лучше. Название от соответствующего производителя имеет английское или европейское название, по крайней мере, название с латинскими буквами (!), Предназначенное для освещения, что может быть лучше для CRI.Добавьте немного красного, зеленого и других люминофоров, чтобы получить максимально широкую полосу частот. Светодиод монохроматический. Как и любой поставщик Ebay, который продает товары, дешевые, безымянные светодиоды Ebay основаны исключительно на цене, и вы можете искать цены. Цена-качество = прибыль, поэтому качество — враг!

      Многие люди заметили, что это может быть проблемой, но не знают, почему. Незнание и скука публики приводят к одной из стеснительных вещей. Это похоже на политику!

      «Лучше» CRI> 80 можно найти в любом супермаркете без специального заказа.По сути, они просто добавляют красный люминофор к желтому люминофору. Трудно найти лампы с индексом цветопередачи> 90 где-либо, потому что 80 ламп — это дешевое место для производства этих продуктов, и большинство потребителей не заметят или не обратят внимания.

      Но это все равно плохо. Даже если индекс цветопередачи старой компактной люминесцентной лампы> 87, а для хорошей цветопередачи вы хотите, чтобы он был больше 92.

      Когда я обнаружил, что наши сборщики использовали 270K (красный, фиолетовый, желтый) и 4K7 (желтый) , фиолетовый, красный) резисторы взаимозаменяемы, пришлось сделать что-то подобное.Резистор 270K имеет произвольную постоянную времени RC, поэтому мы переключаемся на соседнее значение (220K или 330K). Достаточно близко!

      Мой старший коллега считает, что значения E3 1, 2,2 и 4,7 достаточны для большинства компонентов 🙂

      Кажется, что большинство старых резисторов на земле начинают казаться коричнево-черными, красными. -красный или желто-фиолетовый. Если бы мне пришлось угадывать, следующее наиболее частое значение будет сине-серым.

      Используя только те значения E3 в схеме усиления R / r, вы можете аппроксимировать усиления, которые важны в математике log10-1, 2 и 5.Используя серию E3 всего за 30 лет, то есть 9 общих значений, вы можете получить примерно 0,01, 0,02, 0,05, 0,1, 0,2, 0,5, 1, 2, 5, 10, 20, 50, 100, 200, 500.

      Комбинация двух последовательно соединенных E3 (или E3 с перемычкой 0 Ом) может генерировать: 1, 2.2, 3.2, 4.4, 4.7, 5.4, 5.7, 6.9 и 9.4, что является хорошей отправной точкой в ​​линейном диапазоне. . Добавление значения 6,8 также может дать 7,8 и 9,0.

      Пожалуйста, исправьте вашу статью, это «Résistancesanciennes annees 50» Франсуа Коллара, CC-BY-SA 4.0 ».

      Когда мой дед скончался, я узнал, что он был в« сопротивлении »и перебрасывал британских пилотов с места на место, через лес.

      Сопротивление не напрасно. Ах, милая!

      Я как и простая трехбуквенная система, используемая для SMD-деталей, но «новый» EIA-96 — это действительно PITA. Я никогда не запомню эти вещи, всегда должен искать их. Измерение SMD в режиме онлайн не всегда возможно, и воткнуть их в замкнутое пространство и убрать их без повреждений будет неинтересно.

      В любом случае все это скоро исчезнет. Производство резисторов перестало печатать значения на резисторах SMT.

      В основном несколько

      # 1) Они могут сэкономить 0,0000000002 доллара и сократить расходы на чернила, пропустив процесс печати.

      # 2) На конденсаторе нет значения, и никто не жалуется, так зачем мы это делаем с резистором.

      # 3) Машина в основном их устанавливает и не требует считывания значения.

      В ближайшие несколько лет вы будете платить высокую цену за маркированные резисторы.

      №4. В любом случае SMD размера 01005 не читаются.

      Во-первых, я считаю, что с ними нельзя обращаться.

      Среди множества производителей резисторов, с которыми я сталкиваюсь каждый день, ни один из них не планирует удалять отметку (из-за работы контрактных производителей электроники, я думаю, их как минимум 9)

      1) Стоимость не имеет никакого отношения к добавленная стоимость знака, используемого для проверки и другой постобработки. Материал резистора идеально подходит для добавления шага маркировки, поэтому это причина стандартного процесса для резисторов.

      2) По материальным причинам на крышке нет маркировки. Маркировка конденсаторов стандартными методами не приведет к очень очевидным результатам. Производители могут использовать лазерные процессы для получения крышек, но это значительно увеличивает стоимость и поэтому не является стандартом.

      3) Совершенство машины — это только машины, загруженные человеком, и инструменты отслеживания, используемые производителями. После SMT, летающего зонда или тестов в стиле ICT не всегда используются для проверки сборки, и когда резистор 10 кОм загружается вместо резистора 20 кОм, функциональный тест не всегда может быть зафиксирован, но это повлияет на конечного пользователя.Использование AOI, AXI и визуального контроля является более экономичным решением для управления качеством.

      4) Да, для 01005 и большинства 0201 разборчивость ограничена.

      Может ли типичный AOI распознать напечатанное на резисторе содержимое? Или это невозможно, потому что ИКТ надежнее?

      Мнемоника — лучше быть правым, иначе ваш великий план пойдет не так — (черный, коричневый, красный и т. Д. Фиолетовый означает фиолетовый) помог многим ученикам. Конечно, есть и жесткие варианты, но эта «чистая» версия подходит для гибридных компаний!

      Плохое пиво гнилое наше молодое мужество, но с водкой все идет хорошо

      Эй, Эллиотт!

      Какой немец поставил розу на могилу?

      Ой, не знаю.Я должен поспрашивать.

      Голландский: Zij Bracht Rozen Op Gerrits Graf Bij Vies Grauw Weer. Я думаю, она принесла розу на могилу Герритса в грязно-серую погоду

      Ал, я рад, что ты можешь поболеть за своего брата!

      Я пришел сюда, чтобы сказать, что нашел файл, который хранился несколько десятилетий назад …

      Зидж Зварт (черный, 0)

      Брахт Брюин (коричневый, 1)

      Розен Руд (красный, 2)

      Op Oranje (оранжевый, 3)

      Gerrits Geel (yel

      Сопротивление электрическому току.Резисторы SMD. Маркировка резисторов SMD, размеры, онлайн-калькулятор сопротивления 470

      В целом термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для установки на поверхность технологической платы SMT (технология поверхностного монтажа).

      Технология

      SMT (от англ. Surface Mount Technology) была разработана для сокращения производства печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. Д.Сегодня мы рассмотрим один из таких — резистор SMD.

      Резисторы SMD

      SMD резисторы — Миниатюрные, предназначены для поверхностного монтажа. Резисторы SMD значительно меньше своего традиционного аналога. Они часто бывают квадратными, прямоугольными или овальными с очень низким профилем.

      Вместо проводных выводов обычных резисторов, которые вставляются в отверстия печатной платы, резисторы SMD имеют небольшие контакты, припаянные к поверхности корпуса резистора.Это устраняет необходимость проделывать отверстия в pCBA и позволяет более эффективно использовать всю поверхность.

      Размеры SMD резисторы SMD

      В основном термин размер включает в себя размер, форму и конфигурацию выводов (тип корпуса) любого электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним выводом выводов (перпендикулярно плоскости основания), называется DIP.

      Размеры резисторов SMD Стандартизированы, и большинство производителей используют стандарт JEDEC.Размер резисторов SMD обозначается числовым кодом, например, 0603. Код содержит информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса 0,060 дюйма, ширина 0,030 дюйма.

      Резистор того же типа в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина 1,6 мм, ширина 0,8 мм. Чтобы перевести размеры в миллиметры, достаточно размера в дюймах умножить на 2.54.

      Размеры резисторов SMD и их мощность

      Размер резистора SMD в основном зависит от требуемой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики. Наиболее часто используемые резисторы SMD.

      Маркировка резисторов SMD

      Из-за малых размеров резисторов SMD на них практически невозможно нанести традиционную цветовую маркировку резисторов.

      В связи с этим был разработан специальный метод маркировки. Наиболее распространенная этикетка содержит три или четыре цифры или две цифры и букву, которая называется EIA-96.

      Маркировка трех- и четырехзначная

      В этой системе первые две или три цифры указывают числовое значение сопротивления сопротивления и последнюю цифру множителя. Эта последняя цифра указывает степень, в которой необходимо построить 10, чтобы получить окончательный коэффициент.

      Еще несколько примеров определения сопротивления в этой системе:

      • 450 = 45 x 10 0 равно 45 Ом
      • 273 = 27 x 10 3 равно 27000 Ом (27 ком)
      • 7992 = 799 x 10 2 равно 79900 Ом (79.9 ком)
      • 1733 = 173 х 10 3 Равно 173000 Ом (173 ком)

      Буква «R» используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0r5 = 0,5 Ом и 0r01 = 0,01 Ом.

      SMD Высокоточные резисторы (прецизионные) в сочетании с небольшими размерами создали потребность в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Этот стандарт предназначен для резисторов с сопротивлением до 1%.

      Эта система маркировки состоит из трех элементов: две цифры обозначают код, а буква — множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. Таблицу.)

      Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает окончательное значение резистора, например:

      .
      • 01А = 100 Ом ± 1%
      • 38С = 24300 Ом ± 1%
      • 92Z = 0.887 Ом ± 1%

      Онлайн калькулятор SMD резисторов

      Этот калькулятор поможет вам найти значение сопротивления резисторов SMD. Просто введите код, написанный на резисторе, и его сопротивление отобразится ниже.

      С помощью калькулятора можно определить сопротивление резисторов SMD, которые маркируются 3 или 4 цифрами, а также по стандарту EIA-96 (2 цифры + буква).

      Хотя мы сделали все возможное, чтобы проверить работу этого калькулятора, мы не можем гарантировать, что он рассчитывает правильные значения для всех резисторов, потому что иногда производители могут использовать свои собственные коды.

      Поэтому, чтобы быть абсолютно уверенным в величине сопротивления, лучше всего дополнительно измерить сопротивление мультиметром.

      А как они обозначаются электрические схемы. В этой статье пойдет речь о резисторе . или как по старинке его еще называют сопротивление .

      Резисторы являются наиболее распространенными элементами радиоэлектронного оборудования и используются практически в каждом электронном устройстве. Резисторы имеют электрического сопротивления А и служат для ограничения прохождения тока в электрической цепи.Они используются в схемах делителей напряжения, как дополнительное сопротивление и шунты в измерительных приборах, как регуляторы напряжения и тока, регуляторы громкости, тембра звука и т. Д. В сложных устройствах количество резисторов может достигать нескольких тысяч штук.

      1. Основные параметры резисторов.

      Основными параметрами резистора являются: номинальное сопротивление, допустимое отклонение фактического значения сопротивления от номинального (допуска), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; Уровень создаваемого шума, размеры, масса и стоимость.Однако на практике резисторы выбирают сопротивлением , номинальной мощностью и допуском . Рассмотрим эти три основных параметра более подробно.

      1.1. Сопротивление.

      Сопротивление — это значение, которое определяет способность резистора предотвращать прохождение тока в электрической цепи: чем больше сопротивление резистора, тем больше сопротивление у него току, и наоборот, тем меньше сопротивление. Чем меньше сопротивление резистора, тем меньше сопротивление у него ток.Используя эти качества резисторов, они используются для регулирования тока на определенном участке электрической цепи.

      Сопротивление измеряется в Омах ( Ом. ), киломах ( ком ) и мегаомах ( МОМ ):

      1ком = 1000 Ом ;
      1м = 1000 ком = 1000000 Ом .

      Промышленность выпускает резисторы различного номинала в диапазоне сопротивлений от 0,01 Ом до 1G. Числовые значения сопротивления установлены стандартом, поэтому при изготовлении резисторов значение сопротивления выбирается из специальной таблицы предпочтительных чисел:

      1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

      Требуемое числовое значение сопротивления получается путем деления или умножения этих чисел на 10 .

      Номинальное значение сопротивления указано на корпусе сердечника в виде кода с использованием буквенно-цифровой , цифровой или цветной маркировки .

      Буквенно-цифровая маркировка .

      При использовании буквенно-цифровой маркировки единица измерения ОМ обозначается буквами « E. » и « R. », единица киломной буквы « TO », а единица измерения мегабуквой « M. »

      а) резисторы сопротивлением от 1 до 99 Ом с буквами « Е. «И» R. »В некоторых случаях на корпусе может указываться только полное сопротивление без буквы. На посторонних резисторах после числового значения ставится значок Ом« Ом ». »:

      3к. — 3 О.
      10E. — 10 Ом.
      47р. — 47 Ом.
      47 Ом. — 47 Ом.
      56 — 56 Ом.

      б) резисторы сопротивлением от 100 до 999 Ом, выраженные в долях километра и обозначаемые буквой «» Причем буква, обозначающая единицу измерения, стоит вместо нуля или запятой.В некоторых случаях полная величина сопротивления с буквой может быть указана в конце « р. » или только одно числовое значение величины без буквы:

      К12 = 0,12 ком = 120 О.
      К33 = 0,33 ком = 330 О.
      K68. = 0,68 ком = 680 О.
      360р. — 360 О.

      c) сопротивление от 1 до 99 выражается в киломах и обозначается буквой « TO »:

      2к0 — 2ком
      10к.-10 ком
      47к. -47 ком
      82k -82 ком

      г) сопротивление от 100 до 999 выражается в единицах мегаома и обозначается буквой « М. » Буква ставится на месте нуля или запятой:

      M18 = 0,18 МОм = 180 ком
      M47 = 0,47 MOM = 470 ком
      M91. = 0,91 МОм = 910 ком

      д) сопротивление от 1 до 99 МОм выражают в мегаомах и обозначают буквой « М. »:

      1M -1 МОм
      10м -10 МОм
      33м -33 мм

      д) если номинальное сопротивление выражено целым числом с дробью, то буквы E. , R. , TO и M. , обозначающие единицу измерения, поставить точку с запятой, разделяя целая и дробная часть:

      R22 — 0,22 Ом.
      1e5 — 1,5 Ом.
      3R3 — 3.3 Ом
      1к2. — 1,2 ком
      6k8 — 6,8 ком
      3 м3 — 3,3 МОм

      Цветовая маркировка .

      Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует его числовое значение. Кольца смещены к одному из выводов резистора и первым считается кольцо, расположенное на самом краю. Если размеры резистора не позволяют разместить метку ближе к одному из выводов, то ширину первого кольца делают примерно вдвое больше другого.

      Отчет о сопротивлении вывода резистора слева направо. Резисторы со значением допуска ± 20% (допуск будет сказано ниже) помечены четырьмя кольцами: первые два обозначены в Омах, третье кольцо — множитель , а четвертое — обозначает допуск или точность . резистор класса . Четвертое кольцо нанесено с видимым разрывом от остальных и расположено на выходе, противоположном резистору.

      резисторов номиналом 0.1 … 10% отмечены пятью цветными кольцами: первые три — это числовое значение сопротивления в Омах, четвертое — множитель, пятое кольцо — допуск. Для определения величины сопротивления воспользуйтесь специальной таблицей.

      Например. Резистор обозначен четырьмя кольцами:

      красный — ( 2 )
      фиолетовый — ( 7 )
      красный — ( 100 )
      серебро — ( 10% )
      Итак: 27 Ом х 100 = 2700 Ом = 2.7 ком С допуском ± 10% .

      Резистор отмечен пятью кольцами:

      красный — ( 2 )
      фиолетовый ( 7 )
      красный ( 2 )
      красный ( 100 )
      золотой ( 5% )
      Итак: 272 Ом х 100 = 27200 Ом = 27,2 ком С допуском ± 5%

      Иногда бывает сложно определить первое кольцо. Здесь нужно запомнить одно правило: начальная маркировка не начинается с черного, золотого или серебряного цвета .

      И еще момент. Если нет желания возиться с таблицей, то в Интернете есть программы онлайн-калькуляторы, предназначенные для подсчета сопротивления в цветных кольцах. Программы можно скачать и установить на компьютер или смартфон. Также про цветную и буквенно-цифровую маркировку читайте в статье.

      Цифровая маркировка .

      Цифровая маркировка нанесена на компоненты корпуса SMD и обозначена тремя или четырьмя номерами .

      Для три цифры маркировки первых двух цифр обозначают числовое значение сопротивления в Омах, третья цифра указывает коэффициент . Множитель числа 10 возведенная третья цифра:

      221 — 22 х 10 до степени 1 = 22 Ом х 10 = 220 О. ;
      472 — 47 х 10 до степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 ком ;
      564 — 56 х 10 в градусах 4 = 56 Ом х 10,000 = 560000 Ом = 560 ком ;
      125 — 12 х 10 до степени 5 = 12 Ом х 100000 = 12000000 Ом = 1.2 МОм .

      Если последняя цифра ноль то множитель будет равен единице Так как десять до нуля равно единице:

      100 — 10 х 10 по степени 0 = 10 Ом х 1 = 10 О. ;
      150 -15 х 10 до степени 0 = 15 Ом х 1 = 15 Ом. ;
      330 — 33 х 10 в градусы 0 = 33 Ом х 1 = 33 О. .

      Для четырехзначная маркировка Первые три цифры также обозначают числовую величину сопротивления в Омах, третья цифра обозначает множитель.Множитель числа 10 возведенная третья цифра:

      1501 — 150 х 10 до степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 ком ;
      1602 — 160 х 10 в градусы 2 = 160 Ом х 100 = 16000 Ом = 16 ком ;
      3243 — 324 х 10 по степени 3 = 324 Ом х 1000 = 324000 Ом = 324 ком .

      1,2. Допуск (класс точности) резистор.

      Второй важный параметр Резистор является допустимым отклонением фактического сопротивления от номинального и определяется допуском (класс точности).

      Допустимое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и указаны в таблице ниже:

      Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, используемые в измерительном оборудовании, имеют допуски 0,1%, 0,0.2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может находиться в диапазоне от 9 до 11 кОм ± 10%.

      На корпусе резистора допуск указан после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

      Резисторы с допуском цветовой маркировки указывает последних Цвет кольца: серебристый цвет — 10%, золотистый — 5%, красный — 2%, коричневый — 1%, зеленый — 0.5%, синий — 0,25%, фиолетовый — 0,1%. При отсутствии входного кольца резистор имеет допуск 20%.

      1,3. Номинальная мощность рассеивания.

      Третьим важным параметром резистора является его мощность рассеивания

      При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала увеличивает температуру корпуса резистора, а затем за счет теплопередачи уходит в воздух. поэтому рассеивающая способность Вызывается наибольший ток тока, который резистор способен снимать в течение длительного времени и рассеивать в виде тепла без ущерба для потери его номинальных параметров.

      Так как слишком высокая температура корпуса резистора может привести его к выходу из строя, то при составлении схем выставляется значение, указывающее на способность резистора рассеивать ту или иную мощность без перегрева.

      За единицу измерения принято ватт (Вт).

      Например. Предположим, что через резистор сопротивлением 100 Ом протекает ток 0,1 А, это означает, что резистор рассеивает мощность 1 Вт. Если у резистора будет меньшая мощность, он быстро перегреется и выйдет из строя.

      В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности различаются по размеру: чем больше размер резистора, тем больше его номинальная мощность, тем больший ток и напряжение способны выдерживать.

      Доступны резисторы

      с дисперсионной способностью 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

      На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, а малогабаритные резисторы приходится определять на «глазке».

      С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. В первый раз в качестве ориентира можно использовать обычный match . Подробнее о мощности и дополнительно смотрите видео в статье.

      Однако с габаритами есть небольшой нюанс, который необходимо учитывать при выполнении монтажа: размеры отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественных резисторов немного больше своих зарубежных собратьев .

      Резисторы

      можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного тока сопротивления (переменные резисторы).

      2. Резисторы постоянного сопротивления (постоянные резисторы).

      Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, имеющий определенное омическое сопротивление.По краям трубки прижимаются металлические заглушки, к которым привариваются выводы резистора из облученной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

      Керамическая трубка

      называется резистивным элементом и в зависимости от типа проводящего слоя, нанесенного на поверхность, резисторы делятся на несравненных и проводов .

      Резисторы

      Improvant используются для работы в электрических цепях постоянного и переменного тока, в которых протекают относительно небольшие токи нагрузки.Резисторный резистор выполнен в виде тонкой полупроводниковой пленки , расположенной на керамической основе.

      Полупроводящая пленка называется резистивным слоем и изготавливается из однородной материальной пленки толщиной 0,1 — 10 мкм (микрометр) или из микрокомпонентов . Микрокомпозиции могут быть изготовлены из углерода, металлов и их сплавов, из оксидов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из измельченной смеси проводящего вещества.

      В зависимости от состава резистивного слоя резисторы делятся на углеродные, металлопластиковые (металлизированные), металодиэлектрические, металлоконструкции и полупроводниковые. Наибольшее распространение получили металлические и углеродные композитные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированные, лакированные, термостойкие), авиационные (угольные) и ким, твои (композитные).

      Укомплектованные резисторы отличаются небольшими размерами и массой, невысокой стоимостью, возможностью использования высоких частот до 10 ГГц.Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т. Д. Но все же положительные свойства вдохновляющих резисторов настолько значительны, что они получили наибольшее применение.

      2.2. Проволочные резисторы.

      Проволочные резисторы используются в электрических цепях постоянного тока. При изготовлении резистора на его корпусе в один или два слоя заклинивают тонкую проволоку из никеля, нихрома, константана или других сплавов с высоким электрическим сопротивлением.Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольшими размерами. Диаметр используемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 — 0,05 мм.

      Для защиты от механических или климатических воздействий и фиксации витков резистор покрывают лаком и эмалью или пломбируют. Тип изоляции влияет на термостойкость, электрическую прочность и внешний диаметр провода: чем больше диаметр провода, тем больше толщина изоляционного слоя и выше электрическая прочность.

      Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭВ (термостойкая эмаль), ПЭТ (жаропрочная эмаль), преимуществом которых является малая толщина при достаточной высокая электрическая прочность. Обычные резисторы большой мощности — это проволочные эмалированные резисторы типа PEV, PEWT, C5-35 и т. Д.

      Провода отличаются большей стабильностью по сравнению с защитными резисторами. Они могут работать при более высоких температурах, выдерживают значительные перегрузки.Однако они более сложны в производстве, более дороги и доступны для использования на частотах выше 1-2 МГц, так как имеют высокий автобак и индуктивность, которые проявляются уже на частотах в несколько килогерц.

      Поэтому они в основном используются в цепях постоянного или токового тока низких частот, где требуется высокая точность и стабильность работы, а также способность выдерживать значительные токи перегрузки, вызывающие значительный перегрев резистора.

      С появлением микроконтроллеров современное оборудование стало более функциональным и в то же время настолько миниатюрным.Использование микроконтроллеров позволило упростить электронные схемы и тем самым снизить потребление тока устройствами, что позволило миниатюризировать элементную базу. На рисунке ниже показаны резисторы SMD, припаянные к плате с печатного монтажа.

      На концептуальных схемах Постоянные резисторы, независимо от их типа, изображаются в виде прямоугольника , а выводы резистора изображаются в виде линий, проводимых со стороны прямоугольника.Такое обозначение принято везде, но в некоторых зарубежных схемах используется обозначение резистора в виде зубчатой ​​линии (пилы).

      Рядом с условным обозначением ставим латинскую букву « R. » I. Серийный номер резистора на схеме, а также указать его номинальное сопротивление в единицах измерения ОМ, ком, ИОМ.

      Значение сопротивления от 0 до 999 Ом обозначается в омах , но единицы измерения не ставятся:

      15 -15 Ом.
      680 — 680 О.
      920 — 920 О.

      На некоторых зарубежных схемах для обозначения ОМ ставят букву р. :

      1R3 — 1,3 Ом.
      33р. — 33 О.
      470р. — 470 О.

      Значение сопротивления от 1 до 999 обозначается килломах С добавлением буквы «от до »:

      1,2к. — 1,2 ком
      10к. -10 ком
      560К. — 560 ком

      Значение сопротивления от 1000 кОм и более обозначено в единицах мегаом С добавлением буквы « м. »:

      1M — 1 МОм
      3,3 м — 3,3 МОм
      56 м — 56 МОм

      Резистор используется в соответствии с мощностью, на которую он рассчитан, и которая может выдерживать без риска быть испорченной при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописаны легенды, обозначающие мощность резистора: двойная косая черта — это степень 0.125 Вт; прямая черта, расположенная вдоль значка резистора, обозначает мощность 0,5 Вт; Римскими цифрами обозначена мощность от 1 Вт и выше.

      4. Последовательное и параллельное соединение резисторов.

      Очень часто возникает ситуация, когда при проектировании какого-либо устройства не появляется резистор с нужным сопротивлением, а есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного подключения, можно собрать резистор любого номинала.

      Для последовательных Подключение резисторов к их общему сопротивлению Робби Равно сумме всех резисторов, подключенных к этой цепи:

      Робри = R1 + R2 + R3 + … + Rn

      Например. Если R1 = 12 ком, а R2 = 24 ком, то их общее сопротивление Роббчшу = 12 + 24 = 36 ком.

      Для параллельно Подключение резисторов Их общее сопротивление уменьшается и всегда меньше, чем сопротивление каждого отдельного резистора:

      Предположим, что R1 = 11 ком, а R2 = 24 ком, тогда их общее сопротивление будет равно:

      И момент: при параллельном включении двух резисторов с одинаковым сопротивлением их общее сопротивление будет равно половине сопротивления каждого из них.

      Из приведенных выше примеров понятно, что если нужно получить резистор с большим сопротивлением, то используется последовательное соединение, а если с меньшим, то параллельное. А если возникнут вопросы, прочтите статью, в которой более подробно описаны способы подключения.

      Ну кроме прочитанного посмотрите видео про резисторы постоянного сопротивления.

      Ну в принципе и все, что я хотел сказать про резистор в целом и отдельно про резисторов постоянного сопротивления .Во второй части статьи мы познакомимся.
      Удачи!

      Литература:
      В.И. Галкин — «Beginning Radio Affiner», 1989 г.
      В. А. Волга — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
      В. Г. Борисов — «Юный радиолюбитель», 1992 г.

      Керамические проволочные резисторы Cement — постоянные резисторы, номинальное сопротивление в зависимости от номинала от 0,01 Ом до 100 Ом Рассеянная мощность — 5Вт, 10Вт, 15Вт, 25Вт . Предназначен для работы в цепях постоянного или переменного тока, обеспечивая ограничение тока и распределение напряжения.

      Конструктивно проволочные резисторы изготовлены в виде трубчатой ​​основы из керамики (чистый оксид алюминия Al 2 O 3), в качестве резистивного элемента используется проволока , проводник (медно-никелевый или хромоникелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и созданный кремнезем (диоксид кремния SiO 2).

      Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и самозатухающей способности.

      Резисторы вытяжные керамические — гибкий аксиальный провод осевого типа. В содержании заключения используется луженая медь. Монтаж осуществляется пайкой по технологии THT — выводы устанавливаются непосредственно в сквозные отверстия печатной платы.

      Положение Montaja — любое, но следует помнить о резистивных характеристиках, сопровождающихся нагревом корпуса резистора. Поэтому не рекомендуется размещать резисторы на близком расстоянии от печатной платы или термочувствительных элементов.

      Допустимое отклонение сопротивления цементных осевых резисторов ± 5% . Ряд промежуточных значений номинального сопротивления — Е24, , Е24 — , одна из серии постоянных резисторов, являющаяся результатом стандартизации номинальных резисторов резисторов. . Для переменного тока Предельное рабочее напряжение 1500В. , П. постоянный ток — 1000В. . Рабочая повышенная температура среды не превышает + 275 ° С пониженная — до -55 ° С .Сопротивление изоляции не менее 1000мОм .

      При выборе требуемого номинала плату рекомендуется проводить с помощью гибкой схемы, с помощью которой можно определить общее параллельное или последовательное сопротивление резисторов , а также сопротивление резисторов в цепи.

      Приведены особенности конструкции и характеристики мощных резисторов C5-35V, C5-36B, PEV, PEVR, RX24 и SQP.

      Применяемые Мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в тестовых нагрузках или нагревательных элементах (например, в видеокамерах внешнего видеонаблюдения).

      Более подробно представлены характеристики мощных керамических цементных резисторов А также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

      Гарантийный срок Наработка поставленных нашей компанией мощных резисторов составляет 2 года , что подтверждено соответствующими документами качества.

      Окончательная цена мощных проволочных керамических цементных резисторов зависит от количества, срока поставки и формы оплаты.

      Продолжение статьи о начале выборов электроники.Для тех, кто решил начать. Рассказ о деталях.

      Радио Девелопмент до сих пор остается одним из самых распространенных хобби, увлечений. Если в начале его славного пути радио-забавы затрагивали в основном конструкцию приемников и передатчиков, то развитие электронного оборудования расширилось с развитием электронной техники. электронные устройства и круг любительских интересов.

      Конечно, такие сложные устройства, как видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр, в домашних условиях не соберет даже самый квалифицированный радиолюбитель.А вот ремонтом техники промышленного производства занимается очень много радиолюбителей, и вполне успешно.

      Еще одно направление — проектирование электронных схем или доведение до «роскоши» промышленных устройств.

      Диапазон в данном случае довольно большой. Это устройства для создания «умного дома», преобразователи 12 … 220 В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярен, а также многое другое.

      Передатчики и приемники перешли на последний план, и вся техника теперь просто электроника.А сейчас, наверное, радиолюбителей надо было бы как-то иначе называть. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть радиолюбители будут.

      Электронные компоненты

      При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

      Активным считается радиокомпонент, который имеет свойство усиливать электрические сигналы, т.е.е. Обладая прибылью. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы и многое другое.

      Одним словом, все те элементы, в которых маломощный вход управляет достаточно мощным выходом. В таких случаях говорят, что в приросте (CUS) больше единиц.

      Passive включает в себя такие детали, как резисторы и т.п. Одним словом, все те радиоэлементы, у которых куз в пределах 0 … 1! Агрегат также можно считать усилением: «Однако он не ослабевает.»Вот сначала и рассмотрим пассивные элементы.

      Резисторы

      — это простейшие пассивные элементы. Их основное назначение ограничивает ток в электрической цепи. Самым простым примером является включение светодиода, показанного на рисунке 1. С помощью резисторов также выбирается режим работы усилительных каскадов.

      Рисунок 1. Схемы включения высокого

      Свойства резисторов

      Раньше резисторы назывались резисторами, это их физические свойства.Чтобы не путать деталь с ее резистивным свойством, резисторы переименовали в .

      Сопротивление, как свойство, присущее всем проводникам, характеризуется удельным сопротивлением и линейными размерами проводника. Ну примерно так же, как в механике пропорции и объем.

      Формула для расчета сопротивления проводника: R = ρ * L / S, где ρ — удельное сопротивление материала, длина L в метрах, s сечение сечения в мм2.Нетрудно заметить, что чем длиннее проволока, тем больше сопротивление.

      Можно подумать, что сопротивление — не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в некоторых случаях это препятствие полезно. Дело в том, что при прохождении тока по проводнику выделяется тепловая мощность P = i 2 * R. Здесь p, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных отопительных приборах и лампах накаливания.

      Резисторы в схемах

      Все детали электрических схем обозначены hugo (условные графические обозначения). Резисторы Хьюго показаны на рисунке 2.

      Рисунок 2. Резисторы Гюго

      Даты внутри объятия обозначают рассеивающую способность резистора. Сразу скажу, что если мощности потребуется меньше, резистор нагреется, и в конце концов сгорит. Для подсчета мощности обычно используется формула, а точнее даже тройка: p = u * i, p = i 2 * R, p = U 2 / R.

      Первая формула предполагает, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток, проходящий через эту область. Если напряжение выражено в вольтах, а ток — в амперах, тогда мощность будет в ваттах. Это требования системы СИ.

      Рядом с hugo указывается номинал сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1K, R3 1.2K, R4 1K2, R5 5M1.R1 имеет номинальное сопротивление 1-го, R2 1ком, R3 и R4 1,2к (вместо запятой можно поставить букву to или m), R5 — 5,1м.

      Современные маркировочные резисторы

      В настоящее время маркировка резисторов выполняется с помощью цветных полосок. Самое интересное, что цветная маркировка упоминается в первом послевоенном журнале Radio, вышедшем в январе 1946 года. Также было сказано, что это новая американская маркировка. Таблица, поясняющая принцип «полосатой» маркировки, показана на рисунке 3.

      Рисунок 3. Маркировка резисторов

      На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип-резистором». Для любительских целей больше всего подходят резисторы типоразмера 1206. Они довольно большие и имеют приличную мощность, целых 0,25 Вт.

      На этом же рисунке указано, что максимальное напряжение для резисторов микросхемы составляет 200 В. Такие же максимумы есть у резисторов для нормальной установки. Поэтому, когда предусмотрено напряжение, например 500В, лучше поставить два резистора, соединенных последовательно.

      Рис. 4. Резисторы поверхностного монтажа SMD

      Чип-резисторы самых маленьких габаритов выпускаются без маркировки, потому что поставить просто некуда. Начиная с типоразмера 0805, на «спине» резистора наносят маркировку из трех цифр. Первые два — номинал, а третий множитель, в виде показателя степени числа 10. Следовательно, если написано, например, 100, то это будет 10 * 1Ω = 10, так как любое число с нулевым градусом — это одна из первых двух цифр, которую нужно умножить на единицу.

      Если на резисторе написано 103, то получается 10 * 1000 = 10 ком, а надпись 474 гласит, что резистор 47 * 10 000 Ом = 470 ком. Микросхемы резисторов с допуском 1% маркируются комбинацией букв и цифр, а номинал можно определить только по таблице, которую можно найти в Интернете.

      В зависимости от допуска по сопротивлению номиналы резисторов делятся на три ряда: E6, E12, E24.Значения номиналов соответствуют цифрам таблицы, представленной на рисунке 5.

      Рисунок 5.

      Из таблицы видно, что чем меньше допуск сопротивления, тем больше номиналов в соответствующей строке. Если у серии E6 допуск 20%, то это всего 6 номиналов, а у серии E24 — 24 позиции. Но это все резисторы габаритные. Есть резисторы с процентом от одного процента и меньше, поэтому среди них можно найти любой номинал.

      Помимо мощности и номинального сопротивления у резисторов есть еще несколько параметров, но о них пока говорить не будем.

      Резисторы сложные

      Несмотря на то, что номиналов резисторов много, иногда необходимо их подключить, чтобы получить необходимое значение. Причин тому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используют две схемы подключения резисторов: последовательную и параллельную.Составные схемы показаны на рисунке 6. Также есть формула для расчета общего сопротивления.

      Рисунок 6. Схемы соединения резисторов и формулы для расчета общего сопротивления

      В случае последовательного подключения полное сопротивление — это просто сумма двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть больше. Такое включение происходит в. Естественно, общее сопротивление будет больше, чем наибольшее.Если это 1ком и 10, то общее сопротивление будет 1,012.

      При параллельном подключении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньше. Если оба резистора имеют одинаковый номинал, то их общее сопротивление будет равно половине этого номинала. Можно подключить столько и десятки резисторов, тогда общее сопротивление будет всего лишь десятая часть номинального. Например, параллельно были подключены десятки резисторов по 100 Ом, тогда общее сопротивление 100/10 = 10 Ом.

      Следует отметить, что ток при параллельном соединении по закону Кирхгофа делится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз меньше, чем на один резистор.

      Продолжайте читать в следующей статье.

      Прежде всего, определим понятие и обозначение сопротивления как электрическую величину. Согласно теории, сопротивление — это физическая величина, которая характеризует свойства проводника, препятствующие прохождению электрического тока.В международной системе единиц (ах) единицей измерения сопротивления является ОМ (Ом). Для электротехники это относительно небольшая сумма, поэтому мы будем чаще иметь дело с киломами (com) и мегомами (IOM). Для этого вам необходимо выучить следующий знак:

      1 ком = 1000 Ом;
      1 Мама = 1000 ком;

      И наоборот:

      1 Ом = 0,001 ком;
      1 ком = 0,001 МОм;

      Ничего сложного, но надо твердо знать.

      Теперь о номинале (значениях). Конечно, промышленность не выпускает для радиолюбителей резисторов со всеми ставками. Изготовление высокоточных резисторов — дело трудоемкое, и такие резисторы используются только в специальном высокоточном оборудовании. Вы, например, не найдете в обычном магазине резисторов на 1,9 ком и при такой точности чаще всего нет необходимости — он нужен редко, а при необходимости то и для этого есть быстрые резисторы.

      Целый стандартный ряд, с которым мы столкнемся, я здесь приводить не буду — он достаточно длинный и того не стоит.Лучше научитесь отличать один резистор от другого. Маркировать устройства можно по-разному. Самым удобным, на мой взгляд, была цифровая маркировка. Она делалась, например, на самых ходовых в свое время резисторах типа МЛТ.

      Одного взгляда на резистор хватило, чтобы узнать какое у него сопротивление

      Например, на второй вершине резистора мы читаем 2,2 и ниже K5%. Номинал этого резистора — 2,2 килома с точностью до 5%. Для мегорезисторов используется «M» вместо «K», а омы обозначаются буквами «R», «E» или вообще без буквы:

      470 — 470 Ом
      18e — 18 Ом

      Очень часто вместо запятой может стоять любая из букв:

      2к2 — 2.2 км
      M15 — 0,15 мега или 150 км

      Вот и вся уловка. Еще один параметр — мощность резистора. Чем выше мощность, тем больший ток выдерживает резистор без разрушения (возгорания). Повторите к верхнему рисунку. Здесь резисторы имеют следующие мощности (сверху вниз) 2 Вт, 1 Вт, 0,5 Вт, 0,25 Вт, 0,125 Вт. Первые три настолько велики, что на них даже нашлось место для маркировки мощности: МЛТ-2, МЛТ-1, МЛТ-0,5. В остальном глаз.Конечно, они выпускаются (но большинство, увы, производятся) и других типов (и мощности) с маркировкой «человеческая», перечислять их не буду, и принцип у них тот же.

      ПЭВР-30, например, выглядит как цилиндр приличного размера, но тоже с маркировкой

      Но эта мода практически сдвинулась, взамен на номера появились цветные полосы и специальные коды И с этим придется мириться.

      Что это за резистор и какой у него номинал? Для этого вам нужно будет обратиться к специальным таблицам, которые я привожу здесь.

      .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
