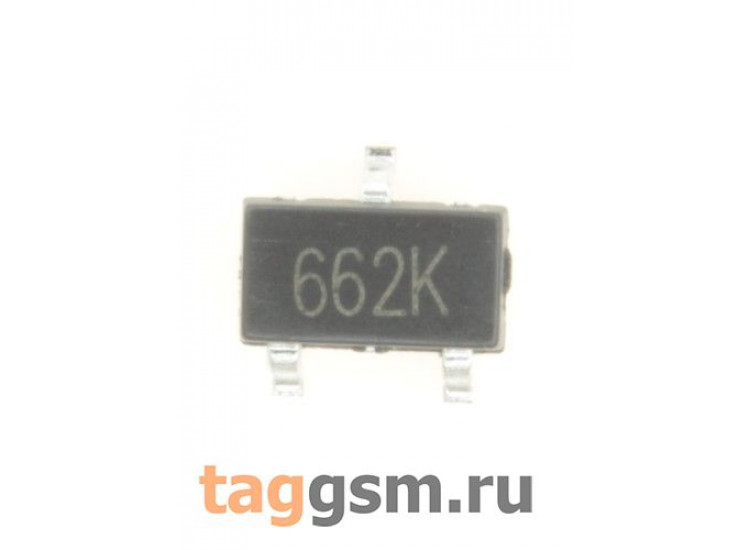

Smd стабилизатор напряжения 5 вольт

В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания. В основном в качестве источника питания, для подавляющего большинства различных радиоэлектронных устройств, рассчитанных на работу от 5 вольт, наилучшим вариантом будет применение трехвыводного интегрального линейного стабилизатора 78L05.

Описание стабилизатора 78L05

Данный стабилизатор не дорогой и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор.

Микросхема — стабилизатор 78L05 (7805) имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току. Тем не менее, для более надежной работы желательно применять диод, позволяющий защитить стабилизатор от короткого замыкания во входной цепи.

Технические параметры и цоколевка стабилизатора 78L05:

• Входное напряжение: от 7 до 20 вольт.
• Выходное напряжение: от 4,5 до 5,5 вольт.
• Выходной ток (максимальный): 100 мА.
• Ток потребления (стабилизатором): 5,5 мА.
• Допустимая разница напряжений вход-выход: 1,7 вольт.
• Рабочая температура: от -40 до +125 °C.

Аналоги стабилизатора 78L05 (7805)

Существуют два типа данной микросхемы: мощный 7805 (ток нагрузки до 1А) и маломощный 78L05 (ток нагрузки до 0,1А). Зарубежным аналогом 7805 является ka7805. Отечественными аналогами являются для 78L05 — КР1157ЕН5, а для 7805 — 142ЕН5

Схема включения 78L05

Типовая схема включения стабилизатора 78L05 (по datasheet) легка и не требует большого количества дополнительных радиоэлементов.

Конденсатор С1 на входе необходим для ликвидации ВЧ помех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность блока питания при резком изменении тока нагрузки, а так же уменьшает степень пульсаций.

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Ниже приводятся несколько примеров использования интегрального стабилизатора 78L05.

Лабораторный блок питания на 78L05

Данная схема лабораторного блока питания отличается своей оригинальностью, из-за нестандартного применения микросхемы TDA2030, источником опорного напряжения которого служит стабилизатор 78L05. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, то для предотвращения выхода 78L05 из строя в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1.

Микросхема TDA2030 подключена по типу неинвертирующего усилителя. При таком подключении коэффициент усиления равен 1+R4/R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания, при изменении сопротивления резистора R2, будет меняться от 0 и до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать путем подбора подходящего сопротивления резистора R3 или R4.

Бестрансформаторный блок питания на 5 вольт

данная схема бестрансформаторного источника питания характеризуется повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.

Структура блока питания включает в себя: индикатор включения на светодиоде HL1, вместо обычного трансформатора — гасящая цепь на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и интегральный стабилизатор напряжения 78L05 (DA1). Необходимость в стабилитроне вызвана тем, что напряжение с выхода диодного моста равно приблизительно 100 вольт и это может вывести стабилизатор 78L05 из строя. Можно использовать любой стабилитрон с напряжением стабилизации от 8…15 вольт.

Внимание! Так как схема не имеет гальванической развязки с электросетью, следует соблюдать осторожность при наладке и использовании блока питания.

Простой регулируемый источник питания на 78L05

Диапазон регулируемого напряжения в данной схеме составляет от 5 до 20 вольт. Изменение выходного напряжения производится при помощи переменного резистора R2. Максимальный ток нагрузки составляет 1,5 ампер. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А. Транзистор VT1 можно заменить на КТ315. Мощный транзистор VT2 желательно разместить на радиаторе с площадью не менее 150 кв. см.

Схема универсального зарядного устройства

Эта схема зарядного устройства достаточно проста и универсальна. Зарядка позволяет заряжать всевозможные типы аккумуляторных батарей: литиевые, никелевые, а так же маленькие свинцовые аккумуляторы используемые в бесперебойниках.

Известно, что при зарядке аккумуляторов важен стабильный ток зарядки, который должен составлять примерно 1/10 часть от емкости аккумулятора. Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). У зарядника 4-е диапазона тока зарядки: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4…R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения допустим 50 мА необходим резистор на 100 Ом (5В / 0,05 А = 100) и так для всех диапазонов.

Так же схема снабжена индикатором, построенном на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет при окончании зарядки аккумулятора.

Регулируемый источник тока

По причине отрицательно обратной связи, следующей через сопротивление нагрузки, на входе 2 (инвертирующий) микросхемы TDA2030 (DA2) находится напряжение Uвх. Под влиянием данного напряжения сквозь нагрузку течет ток: Ih = Uвх / R2. Исходя из данной формулы, ток, протекающий через нагрузку, не находится в зависимости от сопротивления этой нагрузки.

Таким образом, меняя напряжение поступающее с переменного резистора R1 на вход 1 DA2 от 0 и до 5 В, при постоянном значении резистора R2 (10 Ом), можно изменять ток протекающий через нагрузку в диапазоне от 0 до 0,5 А.

Подобная схема может быть с успехом применена в качестве зарядного устройства для зарядки всевозможных аккумуляторов. Зарядный ток постоянен во время всего процесса зарядки и не находится в зависимости от уровня разряженности аккумулятора или от непостоянства питающей сети. Предельный ток заряда, можно менять путем уменьшения или увеличения сопротивление резистора R2.

Скачать datasheet на 78L05 (161,0 Kb, скачано: 6 182)

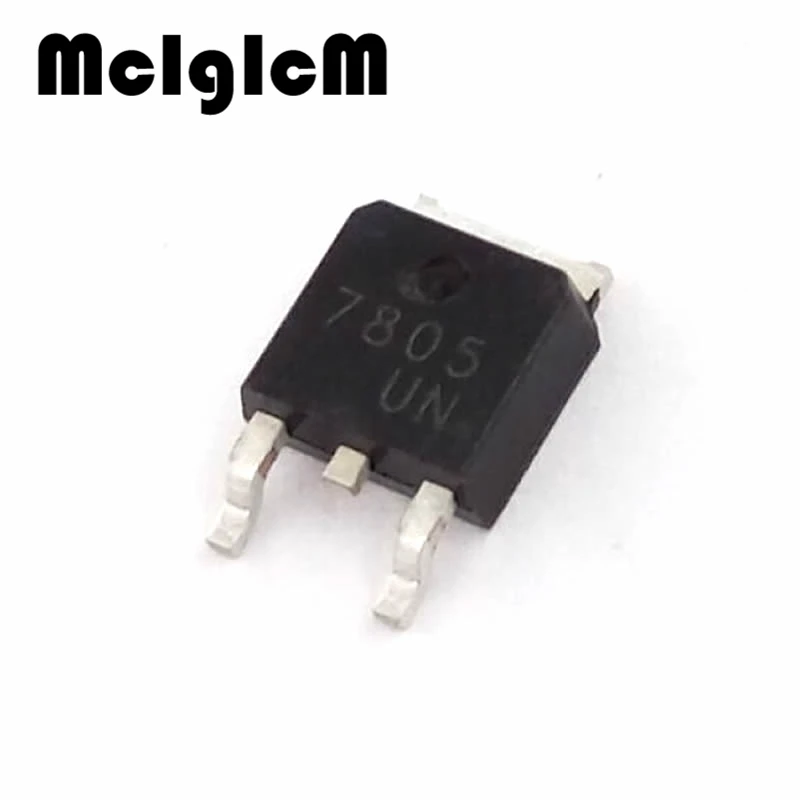

L7805-CV линейный стабилизатор постоянного напряжения

L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.

На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.

Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.

Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:

Стабилизатор напряжения 5v! На микросхеме L7805CV

Одно из важных условий — высокое качество компонентов

На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов.

Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.

Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.

Схема источника тока выполненная на микросхемах из серии L78xx

Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн. Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.

Величина тока на выходе источника L78хх

Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.

Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf

В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение. В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.

Корректность выходного тока и величина напряжения

В тоже время не постоянность тока покоя формируется как Δ >

Оптимальное сопротивление нагрузки

Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать. Например:

Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.

Заключение

Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли. Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.

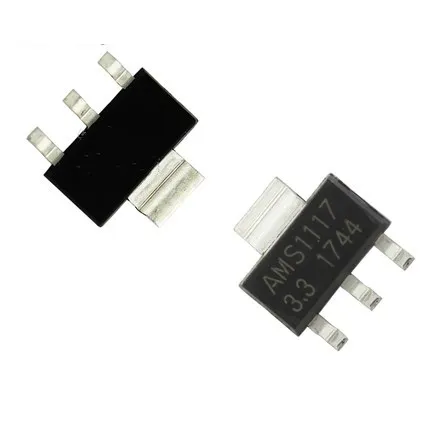

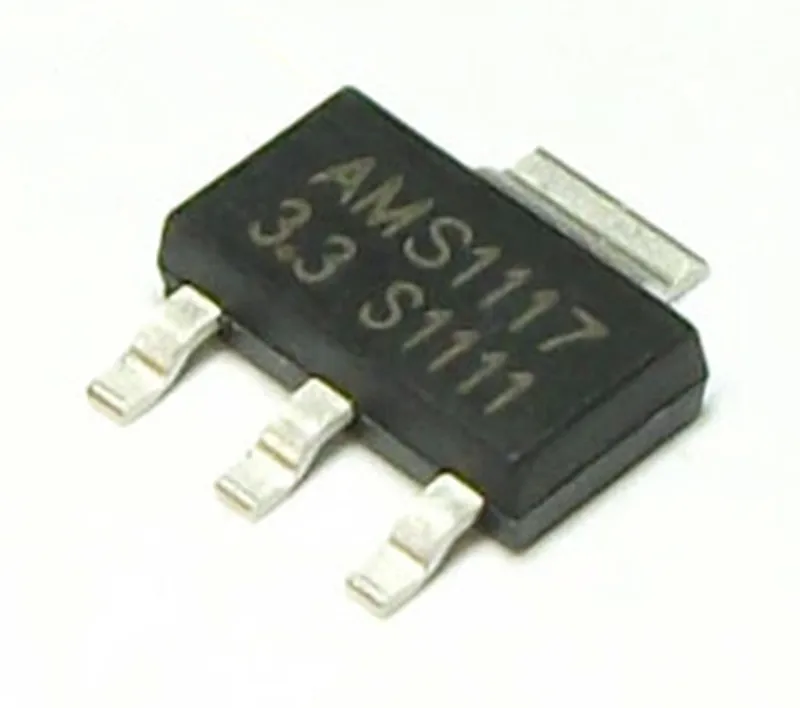

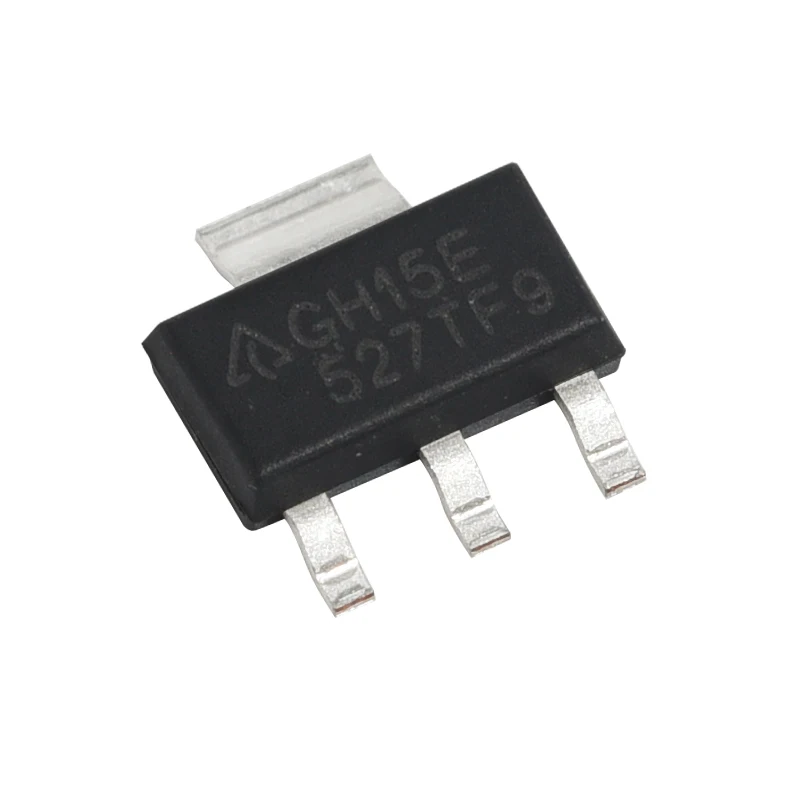

Серия микросхем AMS1117 это линейные стабилизаторы с малым падением напряжения. Если заказать в Китае отладочную плату, питающуюся от USB и имеющую потребители на 3,3В (например микроконтроллеры STM32 или всевозможные датчики и индикаторы), то скорее всего на этой плате будет установлен стабилизатор AMS1117-3. 3. Выпускается Advanced Monolithic Systems.

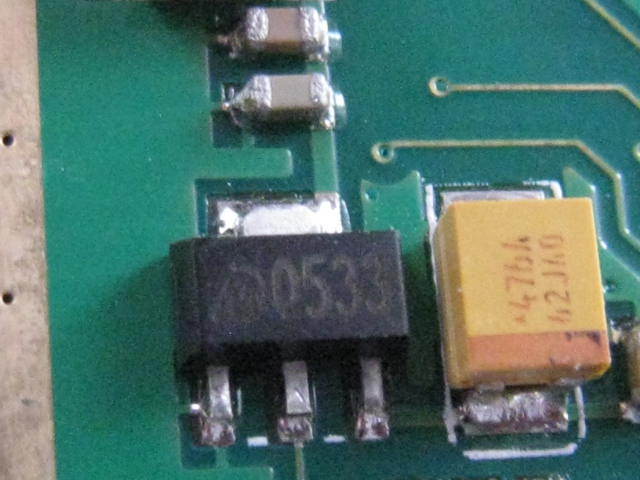

Например на фото стабилизатор AMS1117-3.3 в корпусе SOT-223 установленный на отладочной плате с STM32F103C8T6.

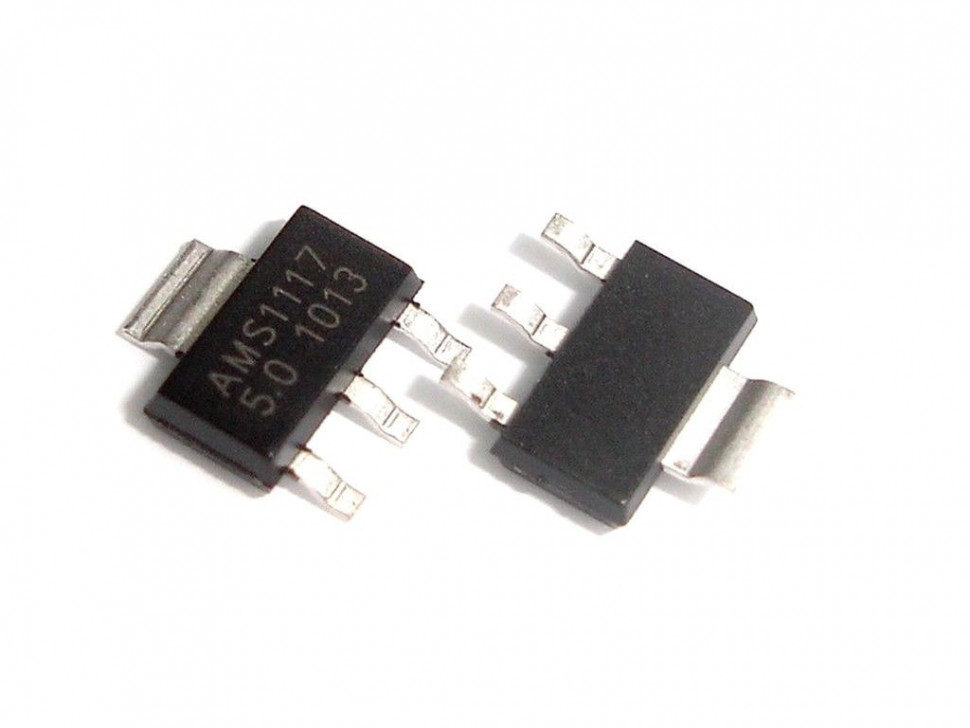

AMS1117 выпускаются на разные напряжения: 1,2 В; 1,5 В; 1,8 В; 2,5 В; 2,85 В; 3,3 В и 5 В.
Кроме того есть модификация AMS1117, которая двумя внешними резисторами настраивается на нужное напряжение в диапазоне от 1,2 В до 5 В.

AMS1117 схема включения

Схема включения стабилизатора на фиксированное напряжение проще некуда:

Схема включения стабилизатора программируемого резисторами такая же как например у LM317:

На рисунке также приведена формула позволяющая рассчитать выходное напряжение для заданных резисторов.

В документации на стабилизатор указаны графики зависимости опорного напряжения и тока подстроечного входа от температуры. Из этих графиков видно, что при подогреве AMS1117 выходное напряжение будет подрастать. И если влияние тока подстроечного входа можно компенсировать снизив сопротивления резисторов, то изменение опорного напряжения ни как не компенсировать.

AMS1117 цоколевка

AMS1117 описание характеристик

• Максимальный выходной ток – 1 А;
• Максимальное входное напряжение – 15 В;
• Температурный диапазон работы T = -20 .. +125°С;
• Максимальная рассеиваемая мощность для корпуса SOT-223 – Pmax = 0,8 Вт;
• Максимальная рассеиваемая мощность для корпуса TO-252 – Pmax = 1,5 Вт;
• Тепловое сопротивление кристалл-корпус для корпуса SOT-223 – Rt = 15°С/Вт;
• Тепловое сопротивление кристалл-корпус для корпуса TO-252 – Rt = 3°С/Вт;
• Выключение при перегреве кристалла – T = 155°С;
• Тепловой гистерезис – ΔT = 25°С.

AMS1117 внутренняя структура

Интересно, что стабилизаторы с фиксированным напряжением отличаются от «подстраевымых» только наличием двух дополнительных резисторов определяющих напряжение. Судя по рисунку структуры стабилизатора из документации задающие резисторы присутствуют на кристалле, а выбор того на какое напряжение будет запрограммирован стабилизатор определяется перемычками.

AMS1117 аналоги

Конечно у такого популярного стабилизатора есть аналоги: LD1117A, IL1117A и минский «Транзистор» выпустил серию аналогов К1254ЕН.

Так же аналогом является LM1117 но есть отличия:

• LM1117 можно настраивать на напряжения от 1,25 В до 13,8 В;
• Кроме подстраиваемого LM1117 бывает на напряжения 1,8 В; 2,5 В; 3,3 В и 5 В;
• У версии в корпусе SOT-223 максимальный ток 800мА.

AMS1117 применение

Стабилизатор AMS1117 можно применять в тех же схемах, что и LM317. Только нужно помнить про максимальные напряжения и выходной ток стабилизатора.

12 thoughts on “ Стабилизатор AMS1117-3.3 схема включения, описание, применение и аналоги LM1117 ”

Очень удобная вещь. С AMS, правда, не сталкивался, а вот с LM1117 — довольно часто. Там, где от 12-вольтового аккумулятора надо получить 5 вольт небольшой мощности — ей самое место. И это не только мне понятно, их монтируют в большинство прикуривателей с USB-выходом(ами). Часто парами на 5В и 3,3В, реже, еще и 2,5В добавлено, для полного комплекта.
Я их использую с маленькими 220/6 трансформаторами… досталась партия японских, еще при Советах, щас таких не достать, а вот LM1117 сколько угодно. Гармоничное сочетание.

Ну рассеиваемая мощность у AMS1117 будет поменьше чем у LM317, конечно если нужно рассеивать большие мощности, то лучше импульсный стабилизатор.

Ну рассеиваемая мощность у LM317 будет поменьше, чем у LM350, а у LM350 поменьше, чем у LM338… продолжить? Они и выпускаются разные, для разных задач. Плюс, каждую можно снабдить усилителем тока на биполярном транзисторе соответствующей мощности. Но помимо мощности, существуют такие понятия, как цена, размер, падение напряжения и др. Применение же импульсной техники диктуется, как правило, не рассеиваемой мощностью, а КПД (первично) и размерами (вторично) данных устройств. Все остальное у них неважно.

Производитель заявляет максимальное напряжение в 15В, у вас на первой схеме от 5 до 18В. кому верить?

Верить — производителю, 18В — ошибка.

Не в тему конечно но скажу — L1084S(NIKOS) запитана 18В на выходе 3.5-15.5В.

Не очень понял следующее:
1. Напряжение измеряется между двумя точками. На схеме клемма Uвых соединена с общей «землей»?
2. Что имеется ввиду, когда рекламируется низкий перепад напряжения напряжения на стабилизаторе. Например входное напряжение 15 В, а выходное 3 В. На каком участке цепи падает 12 Вольт? И разве 12 Вольт это маленький перепад? Ведь в схеме нет трансформатора и преобразователя в переменное напряжение? Наверное, имеется ввиду сохранение работоспособности при при минимальном (1,5…2 В) превышении входного напряжения на выходным?

На схеме так скорее всего обозначили самый большой вывод микросхемы, который является и теплоотводом. Земли в этой микросхеме нет вообще.
Под низким перепадом, скорее всего тут имеют ввиду что он возможен. В LM317 из 5 вольт 3.3 получить может и не полУчится. У нее перепад должен быть 2 вольта и более. А здесь из 5 получаем 3.3, а может и из меньшего получим.

Не ПЕРЕПАД а ПАДЕНИЕ!)) почувствуй разницу

Совершенно верно: низкое падение напряжения обозначает, что стабилизатор сохраняет работоспособность при минимальном превышении входного напряжения над выходным.

Добрый день. Я столкнулся стабилизатором LM1117 D38.Обычно пишется 3.3 или 1.8.кто может сказать сколько вольт?

SMD регулятор напряжения на 5А

в Источники питания 0 1,752 Просмотров

Сегодня с каждым днем электронные устройства становятся все меньше и меньше, а их функциональность и  производительность расширяется. Каждому разработчику какого-либо электронного продукта необходимо использовать компактные и мощные компоненты, чтобы прототип и конечный продукт выделялся среди конкурентов. В этой статье мы приведем 5 компактных 5-амперных SMD регуляторов постоянного напряжения.

Портативный паяльник TS80P

TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB.

..

Подробнее

В зависимости от требования мы можем выбрать преобразователь с фиксированным выходным напряжением или использовать с регулируемым напряжением, доступные в корпусе TO-252 SMD. Следующие SMD регуляторы напряжения сокращают время, необходимое для внедрения печатной платы.

1. SMD регулятор напряжения  AZ1084CD

AZ1084CD от Diodes Incorporated представляет собой регулируемый линейный положительный стабилизатор напряжения с выходным током 5 А. Он может выдавать переменное напряжение от 1,25 до 10,5 В при нагрузке 5 А. Это устройство потребляет 10 мА в режиме покоя (Iq). Он имеет защиту от перегрузки по току и от перегрева.

2. SMD регулятор напряжения KD1084ADT25R

KD1084ADT25R от STMicroelectronics — это фиксированный положительный линейный стабилизатор напряжения с выходным током 5 А. Он может принимать до 12 вольт на входе и давать фиксированный 2,5 вольт на выходе с токовым выходом 5А. Это устройство потребляет 10 мА в состоянии покоя. Имеет настройку защиты от короткого замыкания и перегрева.

3. SMD регулятор напряжения AP1084D33L-13

AP1084D33L-13 от Diode Incorporated представляет собой линейный стабилизатора напряжения с выходным током до 5А. На его вход можно подавать от 4,7 до 12 В.  На выходе обеспечивает фиксированное выходное напряжение в зависимости от технических характеристик устройства (1,5 В, 1,8 В, 2,5 В, 3,3 В, 5,0 В) с выходным током 5 А. Это устройство имеет встроенную функцию термического отключения.

4. SMD регулятор напряжения FAN1585ADX

FAN1585ADX от ON Semiconductor — положительный регулируемый линейный стабилизатор напряжения с номинальным выходным током 5 А. Он может принимать входное напряжение до 18 В и обеспечивает регулируемое выходное напряжение от 1,5 В до 3,6 В с выходным током 5 А. Это устройство использует минимальный ток покоя и имеет функции защиты от перегрузки по току, перегрева и короткого замыкания.

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час. ..

Подробнее

5. SMD регулятор напряжения IRU1050CD

IRU1050CD от Infineon Technologies представляет собой положительный регулируемый линейный стабилизатор напряжения с выходным током 5 А. Он может принимать входное напряжение до 7 Вольт и обеспечивает регулируемое выходное напряжение от 2,5 В до 3,3 В с выходным током нагрузки 5 А. Это устройство имеет ток покоя 10 мА. Имеет функции защиты от перегрузки по току и перегрева.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

2020-01-18

Регулятор напряжения — 5 В для поверхностного монтажа (полоса из 10 шт.) — PRT-11252

Этот продукт имеет ограничения на доставку, поэтому варианты доставки могут быть ограничены или не могут быть отправлены в следующие страны:

• Дом
• Регулятор напряжения — 5 В для поверхностного монтажа (полоска из 10 шт. )

Пенсионер ПРТ-11252 RoHS В библиотеке Орла

---

Примечание: Снятый с производства продукт
Этот продукт был исключен из нашего каталога и больше не продается. Эта страница доступна для тех, кто ищет спецификации и просто любопытных.

Избранное Любимый 1

Список желаний

Пенсионер ПРТ-11252 RoHS В библиотеке Eagle

Примечание: Устаревший продукт
Этот продукт был исключен из нашего каталога и больше не продается. Эта страница доступна для тех, кто ищет спецификации и просто любопытных.

• Описание
• Функции
• Документы

В наши дни все больше и больше любителей используют преимущества технологии поверхностного монтажа. Благодаря доступным по цене инструментам, таким как печи для оплавления горячим воздухом и плитой с подогревом, энтузиасты электроники сокращают свои проекты до нового уровня мобильности. К сожалению, не всегда легко достать небольшое количество SMD-деталей, поэтому вот деталь, которую можно было бы использовать в каждом проекте: ленточная упаковка. Они отлично подходят для небольших приложений с относительно низким энергопотреблением, они присутствуют на нескольких платах SparkFun.

• Сверхмалошумящий выход
• Гарантированный выход 150 мА
• Очень низкий температурный коэффициент

Регулятор напряжения — 5 В для поверхностного монтажа (полоса из 10 шт.) Справка и ресурсы по продукту

• Необходимые навыки

Основной навык:

Пайка

Этот навык определяет сложность пайки конкретного изделия. Это может быть пара простых паяных соединений или потребуются специальные инструменты для оплавления.

3 Пайка

Уровень навыков: Компетентный — Вы столкнетесь с компонентами для поверхностного монтажа и потребуются базовые методы пайки SMD.
Просмотреть все уровни навыков

---

Основной навык:

Электрические прототипы

Если для этого требуется питание, вам нужно знать, сколько, что делают все контакты и как их подключить. Возможно, вам придется обращаться к таблицам данных, схемам и знать все тонкости электроники.

2 Электрическое прототипирование

Уровень навыка: Новичок . Вам может потребоваться узнать немного больше о компоненте, например, об ориентации или о том, как его подключить, в дополнение к требованиям к питанию. Вам нужно будет понять поляризованные компоненты.


Просмотреть все уровни навыков

---

• Комментарии 4
• Отзывы 0

Отзывов пока нет.

Лучшие регуляторы напряжения для поверхностного монтажа на 5 ампер

4 месяца назад 9 месяцев назад Киран Салим 1022 просмотра

По мере того, как высокотехнологичные электронные продукты и их блоки питания продолжают уменьшаться в размерах и расширяться в возможностях и производительности, если мы не будем учитывать это, электронные гаджеты будут намного медленнее и громоздче. Поэтому в настоящее время каждый производитель электронных продуктов и прошивок старается подобрать для своего прототипа и продукта компактные и мощные компоненты, чтобы выделиться в конкурентной борьбе на рынке.

В этой статье мы перечислили компактный стабилизатор напряжения SMD на 5 А. Регулятор напряжения – это система, предназначенная для автоматического поддержания постоянного напряжения. Поскольку мы собираемся специально рассмотреть корпус TO-252 SMD, в зависимости от требований мы можем выбрать фиксированные или переменные регуляторы напряжения, доступные в корпусе TO-252 SMD. Следующие регуляторы напряжения SMD сокращают время, затрачиваемое на внедрение печатной платы, и их можно легко разместить в посадочном месте D-Pak или TO-252.

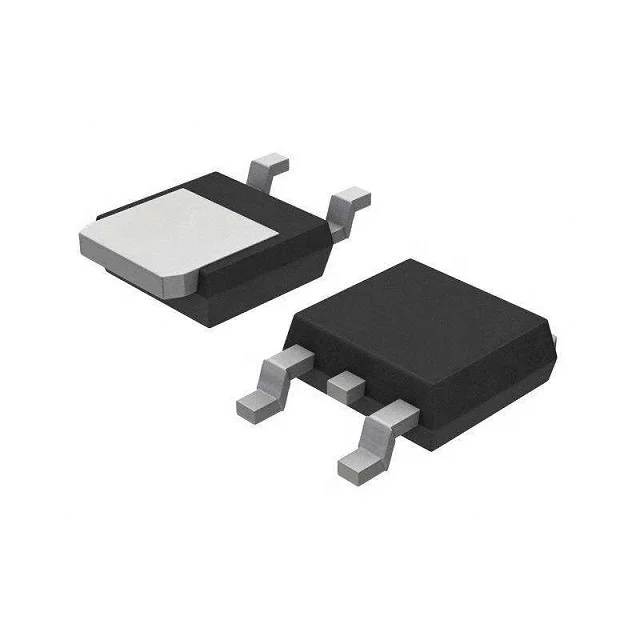

SMD D-Pak (TO-252) Регуляторы напряжения

1. AZ1084CD

AZ1084CD от Diodes Incorporated представляет собой серию регулируемых линейных стабилизаторов положительного напряжения с малым падением напряжения с максимальным падением напряжения 1,5 В при токе нагрузки 5 А. Он может выдавать переменное напряжение от 1,25 В до 10,5 В при выходном токе 5 А. Это устройство потребляет 10 мА в режиме покоя. Серия имеет встроенное тепловое ограничение, которое защищает от любой комбинации перегрузок и температур окружающей среды, которые могут вызвать чрезмерную температуру перехода. Он также включает опорный сигнал с урезанной запрещенной зоной и схему ограничения тока. AZ1084C доступен в версиях 1,5 В, 1,8 В, 2,5 В, 3,3 В и 5,0 В. Фиксированные версии включают настроенные резисторы. Он также доступен в регулируемой версии, которая может устанавливать выходное напряжение с помощью двух внешних резисторов. Он находит применение в высокоэффективных линейных стабилизаторах, зарядных устройствах аккумуляторов, пострегулировании импульсного источника питания, источнике питания микропроцессора, настольных ПК, RISC и источнике питания встроенных процессоров.

2. KD1084ADT25R

KD1084ADT25R от STMicroelectronics — это линейный стабилизатор напряжения с фиксированным положительным перепадом напряжения, обеспечивающий выходной ток до 5 А. Падение гарантировано при максимуме 1,5 В при максимальном выходном токе, уменьшаясь при более низких нагрузках. Он может потреблять до 12 В на входе и выдает фиксированные 2,5 В на выходе с выходным током 5 А. Это устройство потребляет ток покоя 10 мА. KD1084xx совместим по выводам со старыми 3-выводными регулируемыми стабилизаторами, но имеет лучшие характеристики с точки зрения устойчивости к падению напряжения и выхода. Он имеет настройку защиты от короткого замыкания и перегрева. Версия с выходом 2,85 В подходит для активной оконечной нагрузки SCSI-2. В отличие от PNP-регуляторов, где часть выходного тока теряется в виде тока покоя, ток покоя KD1084xx протекает в нагрузку, что повышает эффективность. Для стабильности требуется конденсатор емкостью не менее 10 мкФ.

3. AP1084D33L-13

AP1084D33L-13 от Diode Incorporated — это интегральная схема линейного стабилизатора напряжения с положительным регулируемым или фиксированным режимом и малым падением напряжения с выходным током до 5,0 А. Он может потреблять от 4,7 В до 12 В в качестве входного источника питания и выдает фиксированное выходное напряжение в зависимости от характеристик устройства (1,5 В, 1,8 В, 2,5 В,
3,3 В, 5,0 В) с выходным током 5 А. Это устройство имеет встроенную функцию отключения при перегреве, максимальное падение напряжения 1,4 В при токе полной нагрузки, быструю переходную реакцию и хорошее подавление шума. Продукт специально разработан для обеспечения хорошо стабилизированного источника питания для низковольтных приложений ИС, таких как терминация высокоскоростной шины и слаботочный источник питания логики 3,3 В. AP1084 также хорошо подходит для других приложений, таких как карты VGA. AP1084 гарантированно имеет падение напряжения менее 1,4 В при токе полной нагрузки, что делает его идеальным для обеспечения хорошо стабилизированных выходных напряжений от 1,25 до 3,3 В при входном напряжении от 4,7 до 12 В.

4. FAN1585ADX

FAN1585A — трехполюсный стабилизатор с малым падением напряжения и выходным током 5 А. FAN1585ADX от ON Semiconductor — это линейный регулятор напряжения с положительной регулировкой и номинальным выходным током 5 ампер. Он может принимать входное напряжение до 18 В и дает переменное выходное напряжение от 1,5 В до 3,6 В с выходным током 5 А. Это устройство использует минимальный ток покоя и имеет регулировку нагрузки: типичная 0,05%, ограниченный предел тока (предельный ток регулируется для обеспечения заданного выходного тока и контролируемого тока короткого замыкания), быстрая переходная реакция Защита от перегрузки по току, перегрева и короткого замыкания Особенности. Встроенное тепловое ограничение защищает от любой комбинации перегрузки и температуры окружающей среды, которая может вызвать чрезмерную температуру перехода. Эти устройства были оптимизированы для приложений с низким напряжением, включая оконечную нагрузку шины VTT для FC-PGA, где критичными являются переходная характеристика и минимальное входное напряжение. FAN1585A идеально подходит для низковольтных микропроцессорных приложений, требующих регулируемого выходного напряжения от 1,5 В до 3,6 В при входном напряжении 5 В или менее.

5. IRU1050CD

IRU1050CD представляет собой трехвыводной регулируемый стабилизатор с малым падением напряжения, это интегральная схема положительного регулируемого линейного стабилизатора напряжения с выходным током не менее 5 А. Он может принимать входное напряжение до 7 вольт и дает регулируемое выходное напряжение от 2,5 В до 3,3 В с выходным током нагрузки 5 А. Это устройство потребляет ток покоя 10 мА. Он имеет функции защиты от перегрузки по току и перегрева.
