Как от распредкоробки подсоединить выключатель и розетку. Как правильно подключить выключатель и розетку к распределительной коробке: схема и пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как подключить выключатель к распределительной коробке. Как соединить розетку с распредкоробкой. Какие инструменты понадобятся для подключения. Основные правила безопасности при работе с электропроводкой. Пошаговая инструкция по монтажу.

Содержание

Особенности подключения выключателя к распределительной коробке

Подключение выключателя к распределительной коробке — важный этап электромонтажных работ. Правильное соединение обеспечит надежную и безопасную работу электрооборудования. При подключении выключателя необходимо учитывать следующие моменты:

Выключатель подключается только в разрыв фазного провода. Нулевой провод идет напрямую к светильнику.
Для одноклавишного выключателя достаточно двух проводов — фазного от распредкоробки и фазного к светильнику.
Двухклавишный выключатель требует три провода — входящую фазу и два провода к светильнику.
Провода должны быть надежно соединены с помощью клеммников или сварки с последующей изоляцией.
Сечение проводов должно соответствовать мощности подключаемых электроприборов.

Схема подключения выключателя к распределительной коробке

Базовая схема подключения одноклавишного выключателя выглядит следующим образом:

От распределительной коробки к выключателю идет фазный провод (обычно коричневый или красный).
От выключателя к светильнику идет коммутируемый фазный провод.
Нулевой провод (синий) идет напрямую от распредкоробки к светильнику.
Заземляющий провод (желто-зеленый) также идет от коробки к светильнику.

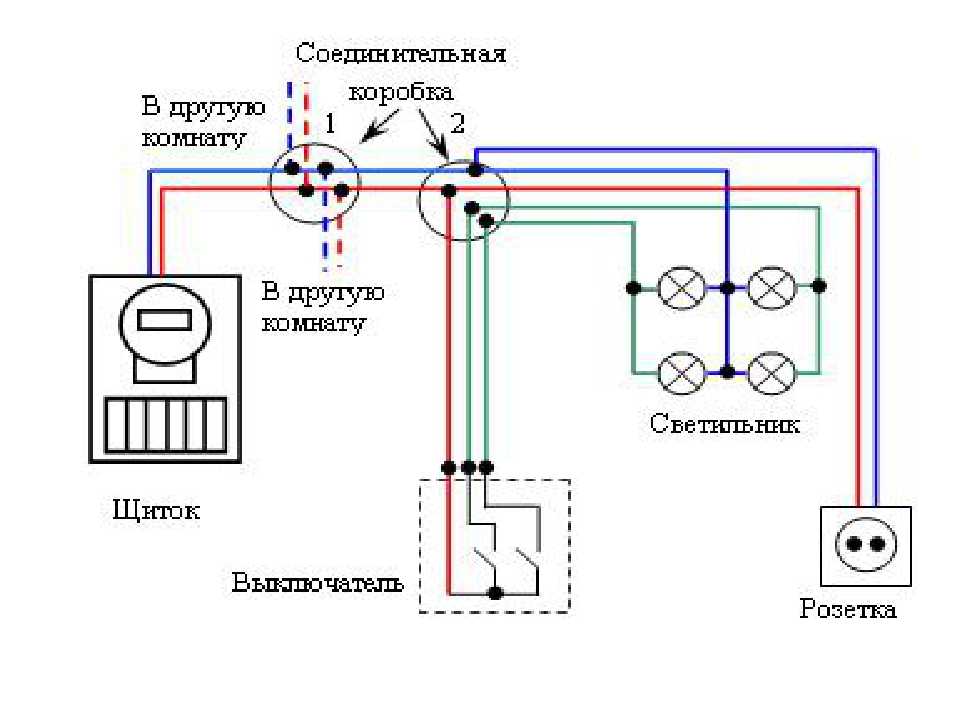

Для двухклавишного выключателя схема дополняется еще одним коммутируемым проводом к светильнику.

Как подключить розетку к распределительной коробке

При подключении розетки к распределительной коробке важно соблюдать следующие правила:

К розетке подводятся три провода — фазный, нулевой и заземляющий.
Фазный провод подключается к правому контакту розетки.
Нулевой провод — к левому контакту.

Заземляющий провод — к центральному контакту.
Сечение проводов должно быть не менее 2,5 мм² для розеток мощностью до 3,5 кВт.
Все соединения выполняются с помощью клеммников с винтовыми зажимами.

Необходимые инструменты для подключения

Для выполнения электромонтажных работ по подключению выключателей и розеток понадобятся следующие инструменты:

Отвертки плоская и крестовая
Пассатижи
Кусачки
Инструмент для зачистки проводов
Индикаторная отвертка
Мультиметр
Изоляционная лента
Клеммники

Правила безопасности при работе с электропроводкой

Чтобы обезопасить себя при монтаже электропроводки, необходимо соблюдать следующие меры предосторожности:

Перед началом работ обязательно отключить электричество на щитке.
Проверить отсутствие напряжения индикатором.
Использовать инструменты с изолированными ручками.

Не работать с проводкой в условиях повышенной влажности.
Все соединения надежно изолировать.
При любых сомнениях обращаться к профессиональному электрику.

Пошаговая инструкция по подключению выключателя к распредкоробке

Процесс подключения выключателя к распределительной коробке включает следующие этапы:

Обесточить электрическую сеть на щитке.
Проверить отсутствие напряжения индикатором.
Снять крышку распределительной коробки.
Определить нужные провода с помощью маркировки или прозвонки.
Зачистить концы проводов на 10-15 мм.
Соединить фазный провод от коробки с входным контактом выключателя.
Выходной контакт выключателя соединить с проводом, идущим к светильнику.
Все соединения выполнить с помощью клеммников и заизолировать.
Уложить провода в коробку, не допуская их пережатия.
Установить выключатель в подрозетник.
Проверить надежность всех соединений.
Закрыть крышку распределительной коробки.

Типичные ошибки при подключении

При самостоятельном монтаже электропроводки следует избегать следующих распространенных ошибок:

Подключение выключателя в разрыв нулевого провода вместо фазного.
Использование проводов недостаточного сечения.
Некачественная изоляция соединений.
Подключение к одному контакту более 2-3 проводов.
Чрезмерно сильная затяжка винтовых клемм.
Отсутствие заземления там, где оно необходимо.

Проверка правильности подключения

После завершения монтажа необходимо проверить корректность подключения:

Визуально осмотреть все соединения на предмет надежности и изоляции.
Прозвонить цепи мультиметром для выявления возможных коротких замыканий.
Включить электричество и проверить работу выключателя и подключенных приборов.
Проконтролировать отсутствие нагрева в местах соединений.

При обнаружении любых неполадок немедленно обесточить сеть и устранить проблему.

Заключение

Правильное подключение выключателей и розеток к распределительной коробке — важный этап электромонтажных работ. Соблюдение описанных правил и рекомендаций позволит обеспечить надежную и безопасную работу электрооборудования в вашем доме. При наличии сомнений в своих навыках лучше обратиться к квалифицированному электрику.

Схема подключения выключателей без распределительной коробки

Информация о материале: Опубликовано: 15 апреля 2015; Просмотров: 64957

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре.

Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;

минимум неисправностей.

Минусами такого монтажа являются:

отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

Назад
Вперед

Добавить комментарий

схемы и как правильно подключить

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

Подготавливается место установки (по выше приведенной схеме).
К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
Нулевая ветка перекручивается с проводом от розетки
Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Инструменты и материалы для монтажа

Какие материалы и инструменты нам понадобятся для монтажа и подключения выключателя к электролампочке?

Выключатель.
Электрокабель. В нашем случае не важно, какой электрокабель будет использован, медный или алюминиевый. Но, если вся электросеть квартиры или дома выполнена из медного кабеля, то нужно ставить медный. Если из алюминиевого, то алюминиевый.
Распределительные коробки. Они используются для укладки соединений электросети. Не бойтесь ставить распределительные коробки. При использовании коробок уменьшается вероятность нарушения целостности соединений, а значит, снижается риск возникновения короткого замыкания.
Электроиндикаторная отвертка. Она нам понадобится для определения рабочей и нулевой фаз в электропроводе, для проверки наличия тока в сети.
Кусачки. Они будут нужны для разрезания провода.
Плоскогубцы. С их помощью делаются более крепкие скрутки проводов.
Изолента и сизы. Соединения проводов, оголенные концы должны быть заизолированы. Их обвертывают изолентой, затем надевают на соединение сиз. Он представляет собой колпачок и обеспечивает надежность соединения.
Крепежный элемент. При работе на деревянных поверхностях понадобятся хомуты. С их помощью гофра крепится к стене. При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. Но самым надежным крепежным элементом до сих пор считается вырезанная из алюминиевой банки полоска с гвоздем посередине.
Подрозетник. Представляет собой стальное или сделанное из полимерных материалов устройство, по форме напоминающее стакан. Предназначен подрозетник для установки выключателя или розетки.
Перфоратор. Он понадобится для того, чтобы вскрыть штукатурку, иначе говоря, проштробить, сделать отверстия. Если выключатель ставится на новом месте или в первый раз, то нужна будет еще и фреза размером с дно подрозетника. С ее помощью в стене делают отверстие, в которое потом ставят подрозетник.

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Розетка для плиты

Разновидностей розеток для электроплиты много, но обо всех можно сказать одно — очень часто установленная розетка мешает придвинуть плиту вплотную к стене. Это касается как обычных плит, так и встраиваемых духовых шкафов. Чтобы не попасть в просак, во время монтажа проводки я предусматриваю место в стене под установочную коробку за плитой. В стене выбирается углубление, ставится распредкоробка с небольшим запасом провода. Теперь, не зависимо от типа, вилка от плиты будет гораздо меньше выпирать из стены и не будет мешать установке. Если стена облицована гипсокартоном, устанока упрощается — гипс прорезается по размеру, коробка прикручивается к стене под гипсом. В таком варианте можно будет без проблем смонтировать силовую розетку или сделать соединение клемной колодкой.

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
Разобрать выключатель и освободить подходящую к нему проводку.
Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
Закрыть крышку распределительного модуля, включить рубильник.
Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
Установить розетку и подключенными к ней двумя жилами.
Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
К входному контакту (фаза) подключить один провод розетки.
Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
Включается рубильник и проверяется исправность работы схемы.

Определяемся с видом нужного нам выключателя

Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.

Выключателей существует несколько видов:

Клавишные выключатели
Проходные выключатели. Они точно такие же, как и клавишные.
Сенсорные
Диммеры и импульсные выключатели

Нет необходимости описывать каждое устройство в отдельности, про то какие выключатели бывают, читайте в статье «Выключатель света. Их виды и типы. Советы при выборе.«

Нам для подключения лампочки понадобится одноклавишный выключатель. Вернемся еще раз к его конструкции. Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Установка розеток

Несколько розеток в одной группе соединияются шлейфом — вводной провод заводится в клемму первой розетки, в эту же клемму заводится отрезок провода для второй и так далее. Следует использовать перемычки из тогоже типа провода, как и вводной — алюминий с алюминием или медь с медью. Однако лично я не имею ничего против того, чтобы на старой алюминиевой проводке делать перемычки медью — провода обжимаются клеммой и врят-ли появится плохой контакт. В любом случае клеммы нужно затягивать с приличным усилием.

Устанавливать в подрозетник удобнее и надежнее не на распорные лапки, а на саморезы, предусмотренные в подрозетнике. Зачастую лапки даже мешают засунуть розетку, их следует открутить и удалить. Так же родые саморезы от подрозетников можно заменить на более крупные, главное, чтобы шляпки саморезов были не слишком большими и позволяли беспрепятственно одеть рамку

Хоть и подрозетники выставленны ровно, накручивать первую розетку лучше по небольшому уровню. Если устанавливается несколько розеток, последующие должны плотно вставать друг к другу, прорези совпадать. Для розеток совершенно не важно положение вверх ногами или наоборот, после накручивания крышек этого не видно.

Кстати, во время покупки модульных розеток, не забудьте купить отдельно общие рамки для групп! В крупных электротехнических магазинах серединки продаются отдельно, а рамки берутся отдельно. Иногда же модульные розетки продают в упаковке с одиночными рамками — в этом случае нужно купить отдельную общую рамку. Если крышка розетки разделяется на три части — внутрение рамки берутся с одиночных и переставляются в общую рамку. Чтобы не попасть в просак, следует уделить этому моменту должное внимание. Так же следует уделить внимание совместимости рамок с конкретными модулями!

Как подключиться к новой распределительной коробке | Домашние руководства

Автор Alexis Rohlin

Новая распределительная коробка используется для создания проводных соединений, называемых сращиваниями, в доме. Проводка распределительной коробки часто подключается к электрической розетке или проводке светильника. Сращивание в распределительной коробке значительно снижает риск электрического возгорания из-за контакта подключенных проводов с легковоспламеняющимися материалами. После того, как новая распределительная коробка установлена в стене или потолке, она готова к подключению проводов.

Отключите питание на главном автоматическом щитке вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.
Вставьте подключаемый тестер цепи в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить дополнительную проводку в свой дом.
Используйте отвертку и молоток, чтобы пробить выбивные отверстия, расположенные на распределительной коробке, куда будет вставляться кабель.
Вставьте кабельные зажимы в выбитые отверстия.
Вставьте конец провода в отверстие для кабеля на электрической коробке розетки или выключателя света и протолкните его через стену в сторону распределительной коробки или начните с того устройства, которое находится выше всего в вашем доме. Используйте липкую ленту, чтобы протянуть конец кабеля через кабельный зажим на распределительной коробке.
Вытяните электрические кабели так, чтобы их концы выходили на 6 дюймов из электрической коробки и распределительной коробки, а затем обрежьте кабель кусачками.
Проложите другой отрезок электрического кабеля от распределительной коробки к электрической розетке или светильнику, к которому он будет присоединен. Вставьте конец электрического кабеля через другой кабельный зажим на распределительной коробке, а затем проложите кабель через стену к розетке или светильнику. Используйте рыбную ленту, чтобы протянуть конец кабеля в электрическую коробку розетки. Оставьте излишки 6 дюймов на каждом конце электрического кабеля и обрежьте его кусачками.
Отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля канцелярским ножом, чтобы обнажить изолированные провода с цветовой маркировкой и оголенный медный заземляющий провод электрического кабеля.
Разделите изолированные провода с цветовой маркировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью инструментов для зачистки проводов.
Поднесите конец белого провода, ведущего к новому светильнику, к белому проводу в новой распределительной коробке. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить провода и закрыть оголенные металлические концы.
Поднесите конец черного провода нового приспособления к черному проводу новой распределительной коробки. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите черные провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить черные провода и закрыть оголенные металлические концы.
Вставьте зеленый винт заземления, прикрепленный к концу косички зеленого провода заземления, в отверстие для винта, расположенное сбоку или сзади распределительной коробки. Протяните оголенные медные заземляющие провода или заземляющие провода с зеленой изоляцией от нового прибора и распределительной коробки к зеленому пигтейлу заземляющего провода. Обрежьте концы, чтобы они были ровными. Скрутите заземляющие провода вместе по часовой стрелке. Навинтите зеленую гайку, чтобы закрепить провода.
Подсоедините или соедините провода, ведущие к новой распределительной коробке, с проводами в электрической розетке или светильнике с помощью гаек таким же образом. Или, если провода будут подключаться к выключателю света или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг латунных клеммных винтов и затяните винт с помощью отвертки. Оберните белые провода против часовой стрелки вокруг серебристых клеммных винтов и затяните винты отверткой. Используйте зеленый косичку заземляющего провода, чтобы соединить оголенные медные или зеленые заземляющие провода вместе и прикрепить их к электрической коробке розетки или светильника.
Наденьте крышку соединительной коробки на установочные винты соединительной коробки. Затяните винты с помощью отвертки, чтобы зафиксировать крышку распределительной коробки.

Список литературы

Дополнение дома плюс: как установить электрическую соединительную коробку
Инсециуда: Электроиволочные основы сплайсинга для домовладельцев

Ресурсы

Советы
- Распределительные коробки бывают разных размеров. Обязательно приобретите и установите тот, который рассчитан на безопасное удержание количества проводных соединений, которые вы собираетесь выполнить.
Предупреждения
- Всегда отключайте питание с помощью главного автоматического выключателя перед выполнением работ с электропроводкой в вашем доме.
- Не перегружайте и не перегружайте новую распределительную коробку слишком большим количеством сращиваний проводов, так как это небезопасно и может привести к перебоям в электроснабжении и даже к пожару.
Писатель Биография
Алексис Ролин — профессиональный писатель для различных веб-сайтов. Она продюсировала работы для Red Anvil Publishing и вошла в десятку финалистов конкурса рассказов «Полуночный час» 2007 года для OnceWritten.com. Ролин имеет степень бакалавра изящных искусств по английскому языку Университета Мадонны.
Quickwire Переключатель и распределительная коробка нагрузки — QSK34
3,60 фунта стерлингов
Quickwire Switch & Load Junction позволяет использовать два подключения питания, одно подключение переключателя и одно подключение нагрузки.
Используйте первый вход питания для подключения питания к цепи. Подключите светильник и кабель переключателя, чтобы завершить цепь. Каждый кабельный ввод предварительно смонтирован и помечен для быстрой и простой идентификации.
Чтобы подать питание на новый контур/помещение, просто подключите другой выключатель и нагрузку, используя второй вход питания.
Если вы хотите подключить несколько светильников, вы можете использовать разветвитель Quickwire.
Технические характеристики

Номинальные параметры: 16A 250Vac.
Защита от перегрузки по току ограничена 16 А
Стандарты: BS EN 60670-22
BS 5733-MF
Размер проводника: 1,0 мм² – 1,5 мм² Twin & Earth (CPC) Сплошные жилы
Класс 1 (проводники)
мм x 20002 Размеры: 31 мм x 84 мм (кабельные вводы вставлены)
Степень защиты IP: IP30
Смотреть видео
36 секунд для подключения
Переключатель Quickwire и распределительная коробка нагрузки — количество QSK34
Артикул: QSK34 Категории: Электрика, Распределительные коробки Теги: Распределительная коробка переключателя и нагрузки, QSK34, Переключатель, Нагрузка, Распределительная коробка, Quickwire
- Описание
- Дополнительная информация
- Больше предложений
- Политика магазина
- Запросы
Описание
Quickwire Switch & Load позволяет использовать два подключения питания, одно подключение переключателя и одно подключение нагрузки.
Используйте первый вход питания для подключения питания к цепи. Подключите светильник и кабель переключателя, чтобы завершить цепь. Каждый кабельный ввод предварительно смонтирован и помечен для быстрой и простой идентификации.
Чтобы подать питание на новый контур/комнату, просто подключите другой выключатель и нагрузку, используя второй вход питания.
Если вы хотите подключить несколько светильников, вы можете использовать разветвитель Quickwire.
Технические характеристики
Номинальные параметры: 16A 250Vac.
Защита от перегрузки по току ограничена 16 А
Стандарты: BS EN 60670-22
BS 5733-MF
Размер проводника: 1,0–1,5 мм² Двойной и заземленный (CPC) Сплошные жилы
Класс 1 (проводники)
Размеры: 23 мм x 31 мм x 84 мм (кабельные вводы вставлены)
Степень защиты IP: IP30
Посмотреть видео
36 секунд на подключение
Подготовка кабеля

.
