Что такое SMD-компоненты и в чем их преимущества
SMD (Surface Mounted Device) — это электронные компоненты, предназначенные для поверхностного монтажа на печатные платы. В отличие от традиционных выводных компонентов, SMD-элементы припаиваются непосредственно к контактным площадкам на поверхности платы.
Основные преимущества SMD-технологии:
- Миниатюрные размеры компонентов
- Высокая плотность монтажа
- Меньший вес конечных устройств
- Возможность автоматизированной сборки
- Снижение себестоимости при массовом производстве
Благодаря этим преимуществам SMD-компоненты сегодня широко применяются в производстве мобильных телефонов, компьютеров, бытовой электроники и другой современной аппаратуры.
Основные типы и маркировка SMD-компонентов
- Резисторы
- Конденсаторы
- Диоды
- Транзисторы
- Микросхемы
- Индуктивности
Внешне большинство SMD-компонентов выглядят как небольшие прямоугольные корпуса с металлизированными контактными площадками. Маркировка на корпусе обычно содержит кодовое обозначение номинала или типа компонента.
Особенности маркировки SMD-транзисторов
SMD-транзисторы часто маркируются сокращенным буквенно-цифровым кодом. Например:
- 1A — BC846A
- 1B — BC846B
- 2A — FMMT3906
- 6A — BC817-16
Расшифровать такую маркировку без специального справочника бывает затруднительно. Поэтому при работе с SMD-транзисторами радиолюбителям рекомендуется пользоваться онлайн-справочниками или специализированными приложениями.
Типоразмеры SMD-компонентов
SMD-компоненты выпускаются в стандартизированных типоразмерах, обозначаемых четырехзначным кодом. Наиболее распространенные типоразмеры:- 0402 — 1.0 x 0.5 мм
- 0603 — 1.6 x 0.8 мм
- 0805 — 2.0 x 1.25 мм
- 1206 — 3.2 x 1.6 мм
Чем меньше цифры в обозначении, тем миниатюрнее компонент. Выбор конкретного типоразмера зависит от требуемых электрических параметров и особенностей конструкции устройства.
Технология пайки SMD-компонентов
Пайка SMD-компонентов имеет свои особенности по сравнению с монтажом выводных деталей:
- Требуется более точный контроль температуры
- Используется паяльное оборудование с меньшим жалом
- Часто применяется метод пайки горячим воздухом
- Необходимо использовать флюс и припой для SMD-монтажа
При ручной пайке SMD-компонентов важно соблюдать аккуратность и не допускать перегрева деталей. Для получения качественных паяных соединений рекомендуется использовать паяльную станцию с регулировкой температуры.
Многослойные печатные платы для SMD-монтажа
Высокая плотность размещения SMD-компонентов часто требует применения многослойных печатных плат. В таких платах проводящие дорожки располагаются в нескольких слоях, соединенных металлизированными переходными отверстиями.
Преимущества многослойных плат:
- Увеличение плотности монтажа
- Улучшение электрических характеристик
- Экранирование сигнальных цепей
- Оптимизация разводки питания
Однако при работе с многослойными платами следует соблюдать осторожность — перегрев при пайке может привести к расслоению платы и нарушению внутренних соединений.
Справочники по маркировке SMD-компонентов
Для успешной работы с SMD-компонентами необходимо уметь расшифровывать их маркировку. Существуют различные справочники, помогающие в этом:
- Онлайн-базы данных по маркировке SMD
- Мобильные приложения-справочники
- Печатные каталоги производителей
- Специализированные форумы радиолюбителей
При использовании справочников важно учитывать, что маркировка SMD-компонентов не всегда стандартизирована и может отличаться у разных производителей. Поэтому иногда требуется сверять информацию из нескольких источников.
Применение SMD-компонентов в любительских проектах
Несмотря на то, что SMD-компоненты изначально разрабатывались для промышленного применения, они все чаще используются радиолюбителями в собственных проектах. Это позволяет создавать более компактные и современные устройства.
Однако работа с SMD-компонентами требует определенных навыков и оборудования. Начинающим радиолюбителям рекомендуется начинать с более крупных типоразмеров (например, 1206 или 0805) и постепенно осваивать монтаж более мелких компонентов.
Коды smd транзисторов. Справочник на SMD компоненты
Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж. Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.
Рис. 1. DIP-монтаж
Но DIP-монтаж имеет очень существенные недостатки:
Крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
— выводные радиодетали дороже в производстве;
— DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную.
Это очень дорого и долго.Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.
SMD монтаж
SMD (Surface Mounted Device) переводится с английского как «компонент, монтируемый на поверхность». SMD-компоненты также иногда называют ЧИП-компонентами.
Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом (от англ. «surface mount technology» – технология поверхностного монтажа). Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.
Рис.2. SMD-монтаж
SMD монтаж имеет неоспоримые преимущества:
Радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
— печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
— монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы.
Также отсутствует такая технологическая операция, как обрезка выводов.
SMD-резисторы
Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.
Рис. 3. ЧИП-резисторы
Типоразмеры SMD-резисторов
Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т.п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.
Рис. 4 Основные типоразмеры и параметры чип-резисторов
Маркировка SMD-резисторов
Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.
Рис. 5 Маркировка чип-резисторов
Керамические SMD-конденсаторы
Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).
Рис. 6. Керамические SMD-конденсаторы
Электролитические SMS-конденсаторы
Рис.7. Электролитические SMS-конденсаторы
Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.
SMD-транзисторы
Рис.8. SMD-транзистор
Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.

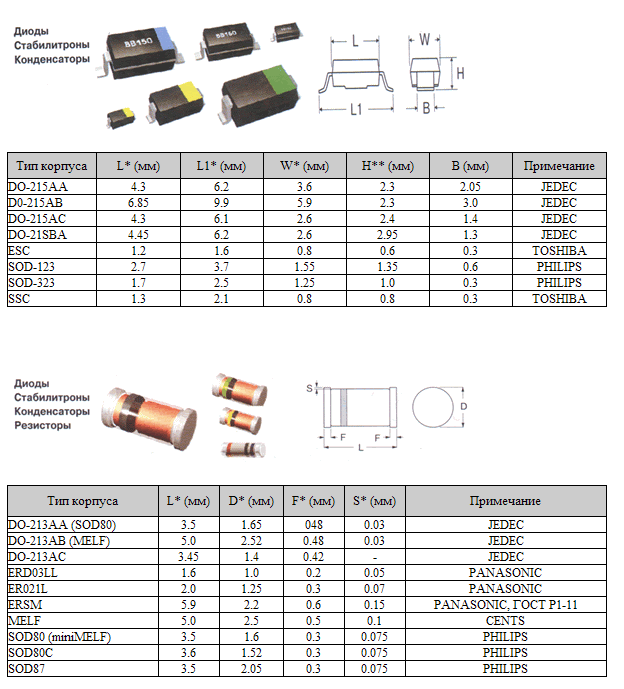

SMD-диоды и SMD-светодиоды
Фотографии некоторых диодов приведены на рисунке ниже:
Рис.9. SMD-диоды и SMD-светодиоды
На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.
SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).
Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.
Установка и пайка SMD-компонентов
SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.
Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.
SMD (S urface M ounted D evice ), что в переводе с английского означает как «прибор, монтируемый на поверхность». В нашем случае поверхностью является печатная плата.
Вот на такие печатные платы устанавливаются SMD компоненты. SMD компоненты не вставляются в отверстия плат, они запаиваются на контактные дорожки (я их называю пятачками), которые расположены прямо на поверхности печатной платы.
На фото ниже контактные площадки оловянного цвета на плате мобильного телефона, после того, как убраны все SMD компоненты.
В наш бурный век электроники главными преимуществами электронного изделия являются малые габариты, надежность, удобство монтажа и демонтажа (разборка оборудования), малое потребление энергии а также удобное юзабилити (от английского — удобство использования). Все эти преимущества ну никак не возможны без технологии поверхностного монтажа — SMT технологии (S urface M ount T echnology ), и конечно же без SMD компонентов. Но почему? Давайте подробнее рассмотрим этот вопрос.
Самыми важными преимуществами SMD компонентов являются, конечно же, их маленькие габариты. На фото ниже простые резисторы и SMD резисторы.
Благодаря малым габаритам, можно размещать больше SMD компонентов на единицу площади, чем простых. Следовательно возрастает плотность монтажа и в результате этого уменьшаются габариты электронного устройства. А так как вес SMD компонента в разы легче, чем вес того же самого простого компонента, то и масса радиоаппаратуры будет также во много раз легче.
SMD компоненты намного проще выпаивать, для этого нам нужна паяльная станция с феном. Как выпаивать и запаивать SMD компоненты, можете прочитать в статье Как правильно паять SMD . Запаивать их намного труднее, в производстве их располагают на печатной плате специальные роботы. Вручную в производстве их никто не запаивает, кроме радиолюбителей и ремонтников радиоаппаратуры.
Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Но дорожки не влезают на одну поверхность, поэтому печатные платы делают многослойными.
Если аппаратура сложная и очень большая плотность монтажа компонентов, то и следовательно в плате будет больше слоев. Это как многослойный торт из коржей. Это означает, что печатные дорожки, связывающие SMD компоненты находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат — платы мобильных телефонов и платы компьютера или ноутбука (материнка, видеокарта, оператива). На фото ниже синяя плата — Iphone 3g, зеленая плата — материнка компа.
Все ремонтники радиоаппаратуры знают, что если перегреть плату, то она вздувается пузырем. При этом межслойное связи рвутся и плате приходит полная жопа без какого-либо восстановления. Поэтому главным козырем при замене SMD компонентов является правильно подобранная температура.
На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится,в прямом смысле, в копейки. Короче говоря, одни плюсы:-). Но, раз есть плюсы, то должны быть и минусы… Но они очень незначительные, и нас с Вами собственно не касаются. Это дорогое оборудование и технологии при производстве и разработке SMD компонентов, а также точность температуры пайки.
Что же все таки использовать в своих конструкциях? Если у вас не дрожат руки, и Вы хотите сделать, скажем, маленького радиожучка, то выбор очевиден.
Но все таки, в радиолюбительских конструкциях габариты особо не играют большой роли, да и паять массивные радиоэлементы проще и удобнее. Некоторые радиолюбители используют и то и другое вперемешку;-).
Давайте рассмотрим основные SMD элементы, используемые в наших современных технологиях. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, предохранители, диоды и другие компоненты выглядят как обычные прямоугольнички.
На платах без схемы невозможно отгадать, то ли это резистор, то ли кондер то ли хрен пойми что. На крупных SMD элементах все таки ставят код или цифры, чтобы определить их характеристику и параметры. На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы на устройство невозможно сказать какие это элементы.
Типоразмеры SMD компонентов могут быть разные. Это зависит от технических характеристик этих компонентов. В основном, чем больше номинал компонента, тем он больше в размерах. Вот есть описание типоразмеров для резисторов и конденсаторов.
Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:
А вот так выглядят SMD транзисторы:
Есть еще и такие виды SMD транзисторов:
Катушки индуктивности, которые обладают большим номиналом, в SMD исполнении выглядят во так:
Ну и, конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем , но я их делю в основном на две группы:
1) Микрухи, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.
2) Микрухи, у которых выводы находятся под самой микрухой.
Это особый класс микросхем, называется BGA (от английского Ball grid array
— массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины. На фото снизу сама микра, и обратная ее сторона, состоящая из шариковых выводов. Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микрухой BGA могут быть тысячи, что значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам:-) .
Можно еще много рассказывать про SMD технологию и компоненты. В этой статейке я изложил в основном поверхностный обзор мира SMD компонентов. Каждый день разрабатываются все новые микрухи и компоненты. Меньше, тоньше, надежнее. Некоторые начинающие электронщики возмущаются мол: » Какого фига нам в школе, в универе или еще где-нибудь рассказывают про какие-то там советские транзисторы или старые советские диоды, зачем это нам надо, ведь сейчас век микроэлектроники?». Вот здесь они заблуждаются… Диод, он и в Африке диод, хоть SMD, хоть советский, разница — в габаритах. Но работать он будет точно также, как и советский. Просто знайте, что микроэлектроника — от слово «микрос», что с латинского означает «малый», но законы электроники везде одинаковы, что в большом радиоэлементе, что в малюсеньком SMD.
Справочники по SMD
SMD — Абривиатура из английского языка, от Surface Mounted Device —
Устройство монтируемое на поверхность, т.
е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности. Применение SMD компонентов позволяет существенно уменьшить габаритыи массу любой радиолюбительской конструкции.
В справочнике находится информация на расшифровку кодов более 34 тысяч микросхем, диодов и транзисторов, даны схемы включения и реализована удобная система поиска информации
Крайне полезный справочник в библиотеке радиолюбителя, с очень понятным поиском, содержит информацию почти по всем активным радиокомпонентам микросхемам, транзисторам, диодам и другим, включая SMD.
Из-за своих очень маленьких габоритов у многих начинающих радиолюбителей возникает вопрос «Как паять SMD ?». В этой небольшой статье мы постпрались ответить на этот вопрос на практическом примере.
О SMD
Но есть и недостатки, во первых пайка SMDкомпонентов, процесс интересный и требует базовых навыков и опыта. Во вторых, если SMD используемое в многослойных печатных платах, и расположенное внутри последних, выходит из строя поменять его просто не возможно.
А при демонтаже и замене поверхностных радиокомпонентов, необходимо строго соблюдать температурный режим, иначе повреждения внутренней структуры не избежать.
Внешне SMD радиоэлементы выглядят как маленькие прямоугольники с кодовым или цифровым обозначением. И только по ним и можно понять, что это: резистор, конденсатор,транзистор или микросхема. SMD компонентом в современной электроники может быть любой радиоэлемент. На очень маленьких SMD кодовое обозначение может и вовсе отсутствовать, в этом случае индифицировать элемент поможет только схема или сервисный мануал. Внеший вид печатной платы с различными SMD радиокомпонентами, представлен на рисунке ниже:
SMD транзисторы, маркировка
Posted on by Evgeniy811
Краткая справочная таблица по маркировкам наиболее распространенных SMD транзисторов- название и примерные аналоги.
Внимание: таблица крайне усеченная, если Вас интересует более подробная информация (параметры, даташиты), то заходите НА ЭТУ СТРАНИЦУ
| Обозначение на корпусе | Тип транзистора | Примерный аналог |
| 15 | MMBT3960 | 2N3960 |
| 1A | BC846A | BC546A |
| 1B | BC846B | BC546B |
| 1C | MMBTA20 | MPSA20 |
| 1D | BC846 | — |
| 1E | BC847A | BC547A |
| 1F | BC847B | BC547B |
| 1G | BC847C | BC547C |
| 1H | BC847 | — |
| 1J | BC848A | BC548A |
| 1K | BC848B | BC548B |
| 1L | BC848C | BC548C |
| 1M | BC848 | — |
| 1P | FMMT2222A | 2N2222A |
| 1T | MMBT3960A | 2N3960A |
| 1X | MMBT930 | — |
| 1Y | MMBT3903 | 2N3903 |
| 2A | FMMT3906 | 2N3906 |
| 2B | BC849B | BC549B |
| 2C | BC849C | BC549C / BC109C / MMBTA70 |
| 2E | FMMTA93 | — |
| 2F | BC850B | BC550B |
| 2G | BC850C | BC550C |
| 2J | MMBT3640 | 2N3640 |
| 2K | MMBT8598 | — |
| 2M | MMBT404 | — |
| 2N | MMBT404A | — |
| 2T | MMBT4403 | 2N4403 |
| 2W | MMBT8599 | — |
| 2X | MMBT4401 | 2N4401 |
| 3A | BC856A | BC556A |
| 3B | BC856B | BC556B |
| 3D | BC856 | — |
| 3E | BC857A | BC557A |
| 3F | BC857B | BC557B |
| 3G | BC857C | BC557C |
| 3J | BC858A | BC558A |
| 3K | BC858B | BC558B |
| 3L | BC858C | BC558C |
| 3S | MMBT5551 | — |
| 4A | BC859A | BC559A |
| 4B | BC859B | BC559B |
| 4C | BC859C | BC559C |
| 4E | BC860A | BC560A |
| 4F | BC860B | BC560B |
| 4G | BC860C | BC560C |
| 4J | FMMT38A | — |
| 449 | FMMT449 | — |
| 489 | FMMT489 | — |
| 491 | FMMT491 | — |
| 493 | FMMT493 | — |
| 5A | BC807-16 | BC327-16 |
| 5B | BC807-25 | BC327-25 |
| 5C | BC807-40 | BC327-40 |
| 5E | BC808-16 | BC328-16 |
| 5F | BC808-25 | BC328-25 |
| 5G | BC808-40 | BC328-40 |
| 549 | FMMT549 | — |
| 589 | FMMT589 | — |
| 591 | FMMT591 | — |
| 593 | FMMT593 | — |
| 6A | BC817-16 | BC337-16 |
| 6B | BC817-25 | BC337-25 |
| 6C | BC817-40 | BC337-40 |
| 6E | BC818-16 | BC338-16 |
| 6F | BC818-25 | BC338-25 |
| 6G | BC818-40 | BC338-40 |
| 9 | BC849BLT1 | — |
| AA | BCW60A | BC636 / BCW60A |
| AB | BCW60B | — |
| AC | BCW60C | BC548B |
| AD | BCW60D | — |
| AE | BCX52 | — |
| AG | BCX70G | — |
| AH | BCX70H | — |
| AJ | BCX70J | — |
| AK | BCX70K | — |
| AL | MMBTA55 | — |
| AM | BSS64 | 2N3638 |
| AS1 | BST50 | BSR50 |
| B2 | BSV52 | 2N2369A |
| BA | BCW61A | BC635 |
| BB | BCW61B | — |
| BC | BCW61C | — |
| BD | BCW61D | — |
| BE | BCX55 | — |
| BG | BCX71G | — |
| BH | BCX71H | BC639 |
| BJ | BCX71J | — |
| BK | BCX71K | — |
| BN | MMBT3638A | 2N3638A |
| BR2 | BSR31 | 2N4031 |
| C1 | BCW29 | — |
| C2 | BCW30 | BC178B / BC558B |
| C5 | MMBA811C5 | — |
| C6 | MMBA811C6 | — |
| C7 | BCF29 | — |
| C8 | BCF30 | — |
| CE | BSS79B | — |
| CEC | BC869 | BC369 |
| CF | BSS79C | — |
| CH | BSS82B / BSS80B | — |
| CJ | BSS80C | — |
| CM | BSS82C | — |
| D1 | BCW31 | BC108A / BC548A |
| D2 | BCW32 | BC108A / BC548A |
| D3 | BCW33 | BC108C / BC548C |
| D6 | MMBC1622D6 | — |
| D7 | BCF32 | — |
| D8 | BCF33 | BC549C / BCY58 / MMBC1622D8 |
| DA | BCW67A | — |
| DB | BCW67B | — |
| DC | BCW67C | — |
| DE | BFN18 | — |
| DF | BCW68F | — |
| DG | BCW68G | — |
| DH | BCW68H | — |
| E1 | BFS17 | BFY90 / BFW92 |
| EA | BCW65A | — |
| EB | BCW65B | — |
| EC | BCW65C | — |
| ED | BCW65C | — |
| EF | BCW66F | — |
| EG | BCW66G | — |
| EH | BCW66H | — |
| F1 | MMBC1009F1 | — |
| F3 | MMBC1009F3 | — |
| FA | BFQ17 | BFW16A |
| FD | BCV26 | MPSA64 |
| FE | BCV46 | MPSA77 |
| FF | BCV27 | MPSA14 |
| FG | BCV47 | MPSA27 |
| GF | BFR92P | — |
| h2 | BCW69 | — |
| h3 | BCW70 | BC557B |
| h4 | BCW89 | — |
| H7 | BCF70 | — |
| K1 | BCW71 | BC547A |
| K2 | BCW72 | BC547B |
| K3 | BCW81 | — |
| K4 | BCW71R | — |
| K7 | BCV71 | — |
| K8 | BCV72 | — |
| K9 | BCF81 | — |
| L1 | BSS65 | — |
| L2 | BSS70 | — |
| L3 | MMBC1323L3 | — |
| L4 | MMBC1623L4 | — |
| L5 | MMBC1623L5 | — |
| L6 | MMBC1623L6 | — |
| L7 | MMBC1623L7 | — |
| M3 | MMBA812M3 | — |
| M4 | MMBA812M4 | — |
| M5 | MMBA812M5 | — |
| M6 | BSR58 / MMBA812M6 | 2N4858 |
| M7 | MMBA812M7 | — |
| O2 | BST82 | — |
| P1 | BFR92 | BFR90 |
| P2 | BFR92A | BFR90 |
| P5 | FMMT2369A | 2N2369A |
| Q3 | MMBC1321Q3 | — |
| Q4 | MMBC1321Q4 | — |
| Q5 | MMBC1321Q5 | — |
| R1 | BFR93 | BFR91 |
| R2 | BFR93A | BFR91 |
| S1A | SMBT3904 | — |
| S1D | SMBTA42 | — |
| S2 | MMBA813S2 | — |
| S2A | SMBT3906 | — |
| S2D | SMBTA92 | — |
| S2F | SMBT2907A | — |
| S3 | MMBA813S3 | — |
| S4 | MMBA813S4 | — |
| T1 | BCX17 | BC327 |
| T2 | BCX18 | — |
| T7 | BSR15 | 2N2907A |
| T8 | BSR16 | 2N2907A |
| U1 | BCX19 | BC337 |
| U2 | BCX20 | — |
| U7 | BSR13 | 2N2222A |
| U8 | BSR14 | 2N2222A |
| U9 | BSR17 | — |
| U92 | BSR17A | 2N3904 |
| Z2V | FMMTA64 | — |
| ZD | MMBT4125 | 2N4125 |
Поиск по сайту
Найти:Немного рекламы
TL431 431 SOT23-3 Регуляторы SMD транзисторные купить в Пакистане
Больше просмотров
TL431 431 SOT23-3 Регуляторы SMD Транзистор
395 продано
Подпишитесь на оповещение о цене
- Код продукта: 2845
TL431 431 SOT23-3 Регуляторы Транзистор SMD транзистор
Технические характеристики:
Серия: TL431LI
Тип ссылки: шунтирующие регулируемые ссылки
Выходное напряжение: 2,495 В
Начальная точность: 1 %
Температурный коэффициент: 63 PPM/C
Серия VREF — Входное напряжение — Макс.
: 2520 мВ
Ток шунта — макс.: 15 мА
Минимальная рабочая температура: -40°C
Максимальная рабочая температура: + 125 C
Входное напряжение: 36 В
Диапазон рабочих температур: от -40°C до +125°C
Ток шунта — Мин.: 1 мА
Потребляемый ток — макс.: 0,4 мкА
Максимальное выходное напряжение: 36 В
Тип продукта: Источники напряжения
Заводская упаковка: 3000
Подкатегория: PMIC — ИС управления питанием
Оплата наложенным платежом доступна по всему Пакистану
Гарантия подлинности продукции
Защита платежа покупателя, политика возврата без вопросов
Осталось только 5
- Описание
-
Подробная информация
TL431 431 SOT23-3 Регуляторные транзисторы SMD Transistor
Спецификации:
Серия: TL431LI
Справочный тип: Шонт Регулируемые ссылки
.
С
Серия VREF — Входное напряжение — Макс.: 2520 мВ
Шунтирующий ток — Макс.: 15 мА
Минимальная рабочая температура: от -40 C
Максимальная рабочая температура: + 125 C
Входное напряжение: 36 В
Диапазон рабочих температур: от -40 C до + 125 C
Ток шунтирования — Мин.: 1 мА
Ток питания — Макс.: 0,4 мкА
Максимальное выходное напряжение: 36 В
Тип продукта: Источники опорного напряжения
Количество в заводской упаковке: 3000
Подкатегория: PMIC — ИС управления питанием
Комплект поставки :
1 шт. TL431 SOT23-3 регуляторы транзистор SMD транзистор - отзывов
Люди, которые просматривали этот товар, также просматривали
-
35,00 пакистанских рупий
-
5,00 пакистанских рупий
-
6,00 пакистанских рупий
-
20,00 пакистанских рупий Как низко, как: 18,00 пакистанских рупий
-
5,00 пакистанских рупий
-
Обычная цена: 10,00 пакистанских рупий
Специальная цена 6,00 пакистанских рупий
Маркировка товара
Добавьте свои теги:
Используйте пробелы для разделения тегов.
Используйте одинарные кавычки (‘) для фраз.
smd%20transistor%20ni спецификация и примечания по применению
Лучшие результаты (6)
org/Product»>
org/Product»> smd%20transistor%20ni Листы данных Context Search
| Каталог Лист данных | MFG и тип | ПДФ | Ярлыки для документов |
|---|---|---|---|
СМД 43
Реферат: Катушки индуктивности Силовые катушки индуктивности smd диод j 100N 1FW+43+smd
|
Оригинал |
SDC2D18LD 2Д18ЛД СМД 43 Индукторы Силовые индукторы smd-диод j 100Н 1FW+43+СМД | |
SDC3D11
Реферат: smd led smd диод j транзистор SMD 41 068 smd
|
Оригинал |
SDC3D11 смд светодиод smd-диод j транзистор СМД 41 068 смд | |
СМД 356 В
Реферат: дроссель smd we 470 356 AT smd транзистор smd 24 дроссель smd 470 Led smd smd диод j smd транзистор 560 SDC3D16 SMD INDUCTOR 47
|
Оригинал |
SDC3D16LD 3Д16ЛД СМД 356 АТ индуктор смд мы 470 356 В СМД транзистор СМД 24 индуктор смд 470 светодиод смд smd-диод j смд транзистор 560 SDC3D16 СМД ИНДУКТОР 47 | |
СМД d105
Реферат: SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD силовые индукторы k439
|
Оригинал |
SDS3012E 3012E СМД д105 СМД а34 Б34 СМД СМД 028 Ф катушки индуктивности 25 34 СМД Силовые индукторы к439 | |
к439
Аннотация: B34 SMD SMD a34 SDS301
|
Оригинал |
SDS3015ELD 3015ELD к439 Б34 СМД СМД а34 SDS301 | |
SDC2D14
Реферат: SDC2D14-2R2N-LF Дроссель bo smd транзистор SMD 24 «Силовые индукторы» СИЛОВЫЕ ДАТЧИКИ smd led smd сопротивление smd p 112
|
Оригинал |
SDC2D14 СДК2Д14-2Р2Н-ЛФ Индуктор бо smd транзистор СМД 24 «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ смд светодиод смд сопротивление смд р 112 | |
SDS2D10-4R7N-LF
Резюме: SDS2D10 smd led smd 83 smd транзистор 560 4263B катушки индуктивности 221 a32 smd
|
Оригинал |
SDS2D10 SDS2D10-4R7N-LF смд светодиод смд 83 смд транзистор 560 4263Б катушки индуктивности 221 а32 смд | |
2012 — Недоступно
Резюме: нет абстрактного текста
|
Оригинал |
SDC3D28 | |
СДК2Д11-100Н-ЛФ
Реферат: Катушки индуктивности Силовые катушки smd led «Силовые катушки индуктивности» smd 123 smd диод j 4263B SMD INDUCTOR 47
|
Оригинал |
SDC2D11 СДК2Д11-100Н-ЛФ Индукторы Силовые индукторы смд светодиод «Силовые индукторы» смд 123 smd-диод j 4263Б СМД ИНДУКТОР 47 | |
СДК2Д11ХП-3Р3Н-ЛФ
Реферат: Силовые индукторы Катушки индуктивности smd led smd диод j 4263B
|
Оригинал |
SDC2D11HP 2Д11ХП SDC2D11HP-3R3N-LF Силовые индукторы Индукторы смд светодиод smd-диод j 4263Б | |
2012 — СДК2Д14-1Р5Н-ЛФ
Резюме: нет абстрактного текста
|
Оригинал |
SDC2D14 СДК2Д14-1Р5Н-ЛФ | |
А44 СМД
Резюме: смд 5630 5630 смд койлмастер смд B44 SDS4212E-100M-LF
|
Оригинал |
SDS4212E 4212Е A44 СМД смд 5630 5630 смд койлмастер смд б44 SDS4212E-100M-LF | |
индуктор
Резюме: смд светодиод SDC2D14HPS-221M-LF 13dBo 100N SDC2D14HPS
|
Оригинал |
СДК2Д14ХП 2Д14ЛС индуктор смд светодиод SDC2D14HPS-221M-LF 13 дБ Бо 100Н SDC2D14HPS | |
катушки индуктивности
Реферат: СИЛОВЫЕ ДАТЧИКИ Диод smd 86 smd диод j 100N SDC2D18HP «Силовые индукторы»
|
Оригинал |
SDC2D18HP 2Д18ХП катушки индуктивности СИЛОВЫЕ ИНДУКТОРЫ Диод смд 86 smd-диод j 100Н «Силовые индукторы» | |
2012 — Недоступно
Резюме: нет абстрактного текста
|
Оригинал |
SDC2D18HP 2Д18ХП | |
СМД .А40
Резюме: a40 smd smd D10 Inductors Power Inductors SMD A40 smd g12
|
Оригинал |
SDS4010E 4010Е СМД .А40 а40 смд смд д10 Индукторы Силовые индукторы СМД А40 смд г12 | |
Силовые индукторы
Реферат: smd диод j 100N Катушки индуктивности
|
Оригинал |
SDC3D18 Силовые индукторы smd-диод j 100Н Индукторы | |
2D18
Реферат: катушки индуктивности 221 лф 1250 smd j диод SDS2D18
|
Оригинал |
SDS2D18 2Д18 катушки индуктивности 221 1250 лф smd-диод j | |
СМД 43
Реферат: катушки индуктивности Power Inductors 3D-14 smd диод j «Power Inductors» 3D14
|
Оригинал |
SDC3D14 СМД 43 катушки индуктивности Силовые индукторы 3Д-14 smd-диод j «Силовые индукторы» 3D14 | |
смд 3250
Реферат: SMD-диод Coilmaster Electronics j
|
Оригинал |
SDC2D09 смд 3250 Койлмастер Электроника smd-диод j | |
пмб 4220
Резюме: Siemens pmb 4220 PMB 27251 4310 SMD IC 2197-T 82526-N smd 2035 DSP/pmb 4220 PMB27201 SICOFI PEF 2465
|
OCR-сканирование |
2025-Н 2025-П 2026Т-П 2026Т-С 20320-Н 2035-Н 2035-П 2045-Н 2045-П 2046-Н 4220 пмб Сименс пмб 4220 ПМБ 27251 ИС 4310 для поверхностного монтажа 2197-Т 82526-Н СМД 2035 DSP/пмб 4220 PMB27201 СИКОФИ ПЭФ 2465 | |
Катушки индуктивности
Реферат: Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF
|
Оригинал |
SDS3015EHP 3015EHP Индукторы Силовые индукторы 068 смд 0621 смд СМД а34 Д160 SDS3015EHP-100M-LF | |
СМД 43
Реферат: Дроссели транзисторные SMD мы SDS2D12-100M-LF h22 smd smd диод j 2D12 3r smd 340 smd «Дроссели силовые»
|
Оригинал |
SDS2D12 СМД 43 Индукторы транзистор SMD мы СДС2Д12-100М-ЛФ h22 смд smd-диод j 2D12 3р смд 340 смд «Силовые индукторы» | |
2004 — стабилитрон SMD маркировка код 27 4F
Реферат: smd диод шоттки код маркировка 2F smd стабилитрон код 5F panasonic MSL уровень smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD стабилитрон SMD MARK A1
|
Оригинал |
2002/95/ЕС) стабилитрон SMD маркировка код 27 4F SMD-диод с кодом Шоттки, маркировка 2F smd стабилитрон код 5F уровень Panasonic MSL smd стабилитрон код a2 SMD ЗЕНЕР ДИОД a2 смд стабилитрон 27 2ф Маркировка стабилитрона SMD код 102 A2 для поверхностного монтажа стабилитрон SMD MARK A1 | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
