Смотреть устройство видеоголовок с видеомагнитофона. VHS-видеомагнитофон: принцип работы, устройство и использование для аудиозаписи

Как устроен и работает VHS-видеомагнитофон. Каковы особенности записи звука в формате Hi-Fi Stereo на видеокассету. Можно ли использовать видеомагнитофон для качественной аудиозаписи. Как оцифровать видеокассеты в домашних условиях.

Содержание

Устройство и принцип работы VHS-видеомагнитофона

VHS-видеомагнитофон представляет собой сложное электромеханическое устройство для записи и воспроизведения видео и звука на магнитную ленту. Основные компоненты видеомагнитофона:

Лентопротяжный механизм
Вращающийся блок видеоголовок
Звуковые головки
Схемы обработки видео- и аудиосигналов
Система автоматического регулирования
Блок питания

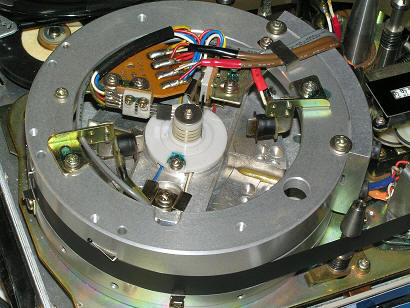

Ключевой элемент — вращающийся блок видеоголовок, который обеспечивает запись видеосигнала на ленту с высокой плотностью. Как это работает?

Принцип наклонно-строчной записи

Чтобы записать видеосигнал с высоким разрешением на относительно медленно движущуюся ленту, используется метод наклонно-строчной записи:

Блок с 2-4 видеоголовками вращается под углом к движущейся ленте
Скорость вращения головок — 1500-1800 об/мин
На ленте записываются наклонные видеодорожки
Каждая дорожка содержит информацию об одном телевизионном поле

Такой подход позволяет достичь высокой относительной скорости головка-лента (около 5-6 м/с) при небольшой скорости протяжки ленты (2-4 см/с).

Особенности записи звука в формате Hi-Fi Stereo

В видеомагнитофонах с поддержкой Hi-Fi Stereo применяется глубинная запись звука:

Стереозвук записывается вместе с видеосигналом на наклонные дорожки
Используется частотная модуляция в диапазоне 1.3-1.7 МГц
Обеспечивается полоса частот 20 Гц — 20 кГц
Динамический диапазон достигает 80-90 дБ

Такой подход позволяет получить качество звука, сопоставимое с CD. При этом сохраняется совместимость с обычными VHS-магнитофонами за счет дублирования звука на продольную дорожку.

Использование VHS для аудиозаписи: преимущества и недостатки

Можно ли использовать VHS-видеомагнитофон в качестве аудиорекордера? Это вполне возможно, особенно если речь идет об аппаратах с поддержкой Hi-Fi Stereo. Рассмотрим плюсы и минусы такого подхода:

Преимущества:

Высокое качество звука, сравнимое с CD
Большая продолжительность записи (до 6-8 часов на кассету)
Возможность записи с внешних источников
Низкая стоимость носителей

Недостатки:

Громоздкость аппаратуры
Отсутствие точной разметки и быстрого доступа к фрагментам
Необходимость периодической чистки лентопротяжного механизма
Возможные проблемы с воспроизведением на других аппаратах

В целом, при наличии качественного видеомагнитофона с Hi-Fi Stereo, его вполне можно использовать для создания архива аудиозаписей высокого качества.

Как оцифровать видеокассеты VHS в домашних условиях

Для сохранения записей с VHS-кассет в цифровом формате можно воспользоваться следующим алгоритмом:

Подключить видеомагнитофон к компьютеру через устройство видеозахвата
Установить программное обеспечение для захвата видео
Запустить воспроизведение кассеты и начать запись на компьютер
При необходимости выполнить обработку полученного файла в видеоредакторе
Сохранить результат в нужном формате (MP4, AVI и т.д.)

Этот процесс требует некоторого времени, но позволяет сохранить ценные записи в современном цифровом формате.

Советы по уходу за видеомагнитофоном

Чтобы продлить срок службы вашего VHS-магнитофона и обеспечить высокое качество воспроизведения, следуйте этим рекомендациям:

Регулярно очищайте видеоголовки специальной чистящей кассетой
Не оставляйте кассеты в аппарате надолго
Храните видеокассеты в вертикальном положении вдали от источников тепла и магнитных полей

Периодически проверяйте и при необходимости заменяйте приводные ремни
Не допускайте попадания пыли внутрь корпуса

При правильном обращении качественный видеомагнитофон может прослужить долгие годы, обеспечивая достойное качество изображения и звука.

Будущее технологии VHS

Хотя эра VHS уже прошла, эта технология оставила заметный след в истории бытовой электроники. Какие перспективы у VHS сегодня?

Коллекционирование винтажной техники и кассет
Использование для архивных целей
Применение в ретро-проектах и артхаусном кино
Изучение истории развития видеотехнологий

Несмотря на устаревание, VHS остается важной частью культурного наследия конца XX века. Многие энтузиасты продолжают поддерживать эту технологию в рабочем состоянии.

Как я использовал VHS-видеомагнитофон для звукозаписи, или Проигрывать надо красиво • Stereo.ru

Что мы знаем о VHS, кроме того, что сейчас это страшно смотреть на большом экране? В подбрюшье старых и никому не нужных видеомагнитофонов можно обнаружить толковый инструмент для аудиозаписи.

Материал о NOS-ЦАПах зашевелил струны в сердцах, и страсть к «аналоговости» саунда начала приобретать все более беспокоящие формы. Я подумал, существует ли иной способ экспериментов с аналоговой звукотехникой, кроме как покупать бобины по сто долларов, горбатиться с тонармом или выжимать все соки из сопли шириной менее 4 мм на деке Накамичи?

Что-то все забыли, что история сохранила (и продает недорого) шикарное решение. Прочная хромовая лента, на которую можно заказать несколько часов музыки и не бегать переворачивать стороны. Впечатляющие характеристики стереотракта. Немыслимый по теперешним временам уровень насыщенности и слаженности работы механических узлов. Не хватает только одного — подобающего внешнего вида, стрелочек, лампочек. Попробуете угадать?

Когда VHS лучше чем DVD?

Я прекрасно помню шикарное впечатление от «Большого Лебовского» на лицензионной кассете VHS. Ее воспроизводил мой плеер Panasonic NV-HP10, на физиономии которого значилась метка Hi-Fi Stereo. С тех пор, кажется, я больше не слышал на цифровых изданиях «Лебовского» такого гладкого, раскатистого баса, который мог столь реалистично прорезаться звоном ключей Джеффа. И да, я так и не привык к широкоэкранной версии фильма, которая была сделана путем вырезания верхней и нижней частей open matte картинки, представленной на VHS.

Бывает и так, что широкоэкранный кадр получается менее информативным, чем VHS-версия

Звук первых DVD меня совсем не порадовал и неудивительно. По сравнению с полным диапазоном (20 – 20 000 Гц) стереотракта видеомагнитофона, Dolby Digital предлагала по сути MP3 с битрейтом 192 кбит/с. Плюс нужно было дождаться приличного DVD-плеера, на котором можно слушать музыку. У меня это случилось лишь с топовым Philips DVD 963 SA c аудиочипом Analog Devices AD1955 и поддержкой SACD.

При переходе на более современные видеоформаты в лице медиаплеера Dune, идея Blu-ray источника с нормальным аналоговым выхлопом была отложена надолго аж до анонса компонентов Oppo.

Кстати, именно SACD тогда мне напомнил давнее звучание VHS Hi-Fi Stereo. В отличие от них, компакт-диск не стелил столь мягко и был настырнее на высоких частотах. Про сравнение с DVD я уже говорил. Ну, а та самая компакт-кассета, с которой сегодня все носятся, и рядом не лежала в сравнении с VHS. Плюс еще этот шум в паузах, в котором тонули хвосты песен…

DVD/SACD-проигрыватель Philips DVD963SA

Система Hi-Fi Stereo появилась уже в 80-х, много позже анонса собственно формата VHS. В отличие от стандартного монозвука, которому на ленте изначально была предназначена линейная дорожка со скоростью 2,3 см/с, Hi-Fi Stereo записывалось вместе с видеосигналом на поперечные дорожки — между частотами яркости и цветности. И скорость считывания данных блоком вращающихся головок была кардинально иной — целых 5 метров в секунду! И как же излагалась эта аудиоинформация? Да так же, как и видеокартинка, — частотно-модулированным сигналом.

Слышали про FM-эфир и рации? Вот по тому же принципу.

Счет технических частот в такой системе уже идет не на кило- , а на мегагерцы. ЧМ (или FM – frequency modulation) относится к аналоговому кодированию, где аудиосигнал управляет несущей частотой. Можно сказать, что описание звуковой волны математической функцией уже «не вполне аналоговая» процедура. Ну да, FM-демодулятор — это не игла, которая бежит по борозде и колеблет электромагнитный контур. Но частотная модуляция в VHS Hi-Fi Stereo — и не «цифра», которая занимается декодированием, опираясь на двоичный код 0 или 1.

Разницу можно понять, если сравнить аналоговые и цифровые рации, или даже радио — обычное и спутниковое. Все они используют передачу на электромагнитных волнах, но принцип работы со звуком у них принципиально отличаются. В целом, аналоговая передача хуже защищена от помех и потери данных, но многие пользователи признаются, что по старой рации голоса звучат более привычно. Кстати, если пойти дальше, можно ведь и компакт-диск обозвать аналоговым устройством.

Двоичный код в нем формируется не какими-то абстрактными «цифрами», а вполне себе уровнями аналогового напряжения. Короче, все эти рефлексии «цифра-аналог» могут довести до сумасшествия. Лучше поговорим о плохом и хорошем в VHS Hi-Fi Stereo.

Пленка, которой все равно

Хотя в видеокассетах и используется хромовая пленка, ее состав уже не влиял на «цыкание» или «бубнение» вашей фонограммы. Следует понимать, что VHS Hi-Fi Stereo не является записью на магнитофон в том виде, в котором мы привыкли — с плясками вокруг тока подмагничивания. Модулированному сигналу высокой частоты было решительно все равно где лежать — на BASF или SKC. Даже на безродной видеокассете за качество высоких частот можно быть спокойным. Если что-то и пострадает на плохоньком носителе, то только картинка, которая будет тусклой. Это объясняется тем, что уровень яркости видеосигнала задается самой верхней границей коридора модулирования. В рамках аудиоэксперимента проблемы эти никак нас не касаются.

Все неприятности со звуком будут определяться не столько технологией, сколько конкретным экземпляром видеомагнитофона.

Большая насыщенность электроникой может приводить к коммутационным помехам — треску, фону 50 Гц, который, впрочем, легко поймать и на виниловом тракте. А еще помните, на видеофильме иногда проскакивало мягкое «тррр»? Это включался автотрекинг головки при потере синхронизации с данными на ленте.

Внимание: запись! Красные участки в аналоговой технике это не страшно

Hi-Fi-видеомагнитофоны использовали так называемый АРУЗ (автоматическая регулировка уровня записи), которая сама решала, когда нужно ограничить всплеск громкости, а значит — мог снижаться динамический диапазон фонограммы. Поэтому для нас интерес представляют только модели с возможностью переключения на ручную настройку. Это значительно сужает выбор.

Как правило, речь идет о полупрофессиональных S-VHS видеомагнитофонах с возможностью кое-какого монтажа. Даже такие продвинутые экземпляры сегодня найти не очень сложно. Ценовой диапазон в районе ста баксов, а то и дешевле. За эти деньги вы еще и получаете усилитель на наушники (качественный, если повезет) и электронные часы. А уж цены на видеокассеты вообще копеечные — лишь бы забрали и освободили кладовку. Совсем не так, как с обычными аудиокассетами, за которые сегодня некоторые невменяемые граждане просят цену фирменного CD.

Пульт дистанционного управления GV-464 оснащен ЖК-дисплеем и имеет выдвигающуюся дополнительную панель с органами управления прочей техникой Grundig

Эксперимент

Для эксперимента был изыскан магнитофон Grundig, 6-головочная модель GV-464. С продукцией Panasonic в этот раз решено было не связываться. Во-первых, частенько они не хотели записывать звук без видео (частота его развертки выполняла роль синхросигнала, по которому настраивалась работа всей лентотяги). В принципе, подачу видео для Panasonic было несложно устроить. Хотя бы и заводить «снежок» телеэфира с антенного разъема, которым был оснащен каждый видак. А еще в пользу Grundig свидетельствовал любимый серенький дизайн, оду которому я как-то воспел в одной из своих колонок.

S-VHS магнитофон Grundig GV-464 имеет блок из 6 головок и поддерживает Hi-Fi Stereo

Работать с GV-464, как и любым видеомагнитофоном классом выше среднего, было легко и приятно. Видимо, за стрелочными индикаторами кто-то ностальгировал уже тогда, так что у Grundig мы видим их стилизацию на FL-дисплее. Откидывающая крышка открывает вид на органы управления и гениальный элемент 80-х — круглый «шаттл», который продублирован также на двухуровневом системном пульте ДУ. Чуть вращаете «колесо» по часовой стрелке или против — кассета послушно перематывается вперед или назад. Сейчас, в эпоху тачскрина, этот элемент совсем исчез, а зря. Управлять через физический энкодер комфортнее в той же мере, сколь и печатать на клавиатуре вместо стеклянной панели айпада.

Подготовка к записи выглядит тривиальнейшим образом. Подключили тюльпаны на вход, нажали Hi-Fi на пульте и перевели регулировку уровня в мануальный режим. В инструкции указано, что максимальный уровень следует устанавливать на +1 дБ, т.е. на первом делении красной метки. Это вам не цифровой клиппинг — выше нуля децибел перелазить не страшно. А вот усилитель для наушников в этой модели, увы, оказался слабеньким, чисто для мониторинга. Запись пошла! Волнительный момент после стопа, когда шаттл запускает кассету на перемотку назад, чтобы узнать о результатах нашего эксперимента.

Ничего… Ничего не записалось? Ничего нового! Результат на слух звучит неотличимо от сигнала, который подавался на вход видеомагнитофона. Я намеренно огрублял эксперимент самыми бюджетными проводами и не заметил никакой деградации, которая бы бросилась в уши. Я подавал на запись GV-464 сигналы с компакт-диска, винилового проигрывателя и SACD. Затем слушал полученную фонограмму на VHS и передавал ее на цифровую фиксацию РСМ-рекордером Sony PCM-D100 в высоком разрешении. Это было сделано для того, чтобы иметь возможность изучить характер результатов в аудиоредакторе. Часть оцифрованных таким образом аудиопримеров можете оценить и вы, скачав их по приведенным ниже ссылкам.

Выводы

Несмотря на формальное соответствие спецификации (20 Гц – 20 кГц), полоса у VHS Hi-Fi вообще никак не ограничена сверху. Она спокойно запечатлела даже технологический нойз-шейпинг свыше 30 кГц у SACD. Разочарует это кого-то или нет, но при записи на VHS я не заметил какого-то дополнительного обогащения аналоговым жиром. Тембрально и в остальных смыслах все остается на своих местах. Возможно, так получилось потому, что все мои источники от винила до киноресивера приведены примерно к одному звуковому стандарту и не оппонируют друг другу. И данный Grundig GV-464 вписывается в него абсолютно органично.

Виниловая пластинка на VHS ( Judy Collins — Colors Of The Day, LP 1972). Образец можно скачать по адресу: http://stereo.ru/up/files/audi…SACD на VHS (The Pentangle, 1968/2001). Образец можно скачать по адресу: http://stereo.ru/up/files/audi…Виниловая пластинка на VHS ( Thompson Twins ‎– Into The Gap, LP 1984).

Образец можно скачать по адресу: http://stereo.ru/up/files/audi…Тихие уровни на VHS от -40 дБ до -70 дБ (Sheffield Labs ‎- A2TB Test Disc, CD 1994). Образец можно скачать по адресу: http://stereo.ru/up/files/audi…

Разумеется, аудиотракт GV-464 несколько более шумный в сравнении с цифровым источником, и 50 Гц фон там можно найти. Но это только на графиках и ниже санитарно допустимых уровней. В реальной жизни больше шума в комнате доставит стрекот механики видеомагнитофона. В начале записи лучше пустить секунд 10 пустого места, пока блок головок настраивается под нужное натяжение пленки, а лишь потом подавать сигнал с музыкой. В противном случае первые аккорды могут быть испорчены помехами. Единственное узкое место FM-модуляции — она, похоже, не любит быстро чередующиеся высокочастотные ноты — трели. В музыке такое редко бывает, но один из технических тестовых сигналов вдруг «оброс» артефактами. А в остальных аспектах, даже в более экономном LP-режиме протяжки ленты, я не заметил ничего криминального для качества аудиозаписи. А это значит, что на одну видеокассету E-240 можно ухитриться загнать целую дискографию музыканта.

Так что для тех, кто боится компьютеров и не верит в оцифровки, архивация чужих SACD и винила на VHS — вполне себе рабочая идея. К тому же практически безвредная для кошелька.

Как оцифровать видеокассету на компьютере или ноутбуке

Срок службы видеокассет ограничен ― уже через 7-10 лет происходит необратимое ухудшение качества видео и звука, пленка заминается и размагничивается. Чтобы сохранить видеоархив на долгие годы, лучше перевести его в цифровой формат. Существует несколько способов, чтобы решить эту задачу. В статье рассмотрим один из них ― с помощью ПК и специальной программы для оцифровки видео.

Что необходимо иметь для оцифровки

Рассмотрим, что приготовить для перевода VHS-материалов в digital-формат без потери качества.

Видеокассета. Они делятся на аналоговые и цифровые. В обоих типах в качестве носителя информации выступает магнитная пленка. К цифровым кассетам относятся форматы Digital8 и miniDV. Аналоговыми видами считаются знакомые многим из детства кассеты VHS, VHS‑C или Video8. Для процесса оцифровки чаще всего используются аналоговые.
Устройство для воспроизведения VHS формата. Обычно это видеомагнитофон или камера. Чтобы проигрывать уменьшенные кассеты VHS-C, потребуется камера или специальный адаптер для магнитофона.
Устройство захвата. Связующее звено между видеомагнитофоном и компьютером. Как правило, это USB‑адаптер для видеозахвата или специальная карта для видеозахвата. Благодаря встроенным интерфейсам может оцифровывать контент для сохранения на ПК, используя разные алгоритмы сжатия (MPEG, H.264 или H.265).
Кабели для подключения медиаплеера или камеры в компьютеру. Обычно используется провод RCA ― стандарт разъема в аудио- и видеотехнике, в обиходе просто «тюльпан» или «колокольчик». Реже требуется S-Video-кабель ― такие разъемы тоже встречались в видеомагнитофонах, особенно в дорогих моделях.
Компьютер либо ноутбук с установленными драйверами для платы видеозахвата.
Программы для записи происходящего на экране. Например, Экранная Студия: она запишет воспроизводимое на компьютере видео в отдельный файл. Потом материалы можно смонтировать во встроенном в нее редакторе. Также софт позволяет улучшать качество видео и преобразовать его в любой распространенный формат.

Еще подключить видеомагнитофон можно через разъем HDMI на дискретной видеокарте. В этом случае нужно только приобрести соответствующий кабель. Проблема в том, что на многих современных видеокартах порта HDMI нет. Поэтому к компьютеру, не имеющему HDMI-входов на видеокарте подключить камеру можно только с помощью устройства видеозахвата.

Если собираетесь перенести на ПК цифровую кассету Digital8 или miniDV, то вставьте кассету в камеру, а ее соедините с ПК через USB или FireWire-порты. Второй на современных ПК практически не встречается, поэтому можно воспользоваться переходником с таким разъемом.

Как оцифровать видеокассету в домашних условиях: инструкция

1. Подключите видеоплеер к компьютеру. Для этого присоедините устройство видеозахвата согласно инструкции. В зависимости от модели порядок действий может быть разным, но обычно карты видеозахвата соединяются с ПК через USB разъем.

2. Теперь соедините звено «адаптер захвата―устройство воспроизведения», подключив провода «тюльпаны» (RCA-кабели) к магнитофону или переносной видеокамере. Магнитофон подключите к сети, камеру ― к источнику питания.

3. Вставьте видеокассету в плеер. Если до этого ее много лет не воспроизводили, лучше перед началом записи сделать перемотку от начала до конца. Так вы снимите статическое напряжение с магнитной ленты.

4. Подготовьте воспроизведение кассеты с помощью драйвера устройства видеозахвата. Драйвера для карты идут в комплекте или сами устанавливаются при первом включении. Во встроенном приложении карты видеозахвата можно выбрать тип видеозаписи, настроить захват звука, отрегулировать яркость и контрастность изображения.

5. Одновременно включите запись через Экранную Студию. Для этого запустите ПО и в стартовом окне выберите пункт «Записать видео с экрана». Выберите режим захвата: полный, выделенная область, запущенное окно. Поскольку разрешение у контента с кассет небольшое, то подойдет захват определенного участка на мониторе, тогда вам впоследствии не придется обрезать лишнее по краям.

6. Затем нажмите кнопку «Начать запись». Она стартует через 5 секунд. За это время перейдите в плеер с видеокассетой и запустите процесс воспроизведения. Если оцифровываете длинный ролик или полнометражный фильм, делайте паузы, чтобы плата видеозахвата успевала остывать. Из-за перегрева она может выйти из строя и не позволит до конца воспроизвести контент. Чтобы приостановить запись, нажмите F8. Для завершения процесса ― F10.

7. Все файлы автоматически будут подгружаться в видеоредактор, в котором затем можно обработать ролик.

Как отредактировать оцифрованный контент в Экранной Студии:

1. Откройте редактор и перенесите на таймлайн отснятые ролики.

2. Настройте соотношение сторон. Выбрать пропорции можно непосредственно под экраном предпросмотра. По умолчанию стоит «Авто». Для просмотра на компьютере полнометражного кино лучше выбрать пропорцию 16:9. Для воспроизведения на старых телеэкранах можно оставить разрешение 4:3. Для загрузки в соцсети можно установить ручные настройки.

3. Если на видеоряде остаются черные полосы, уберите их, нажав кнопку «Кадрирование клипа» чуть выше временной шкалы.

4. Ролик возможно обрезать, убрав ненужные фрагменты в начале или финале: для этого выделите его на таймлайне и нажмите на изображение ножниц.

5. Если вам требуется удалить ненужную часть в середине записи, то переместите курсор на начал отрезка и выберите опцию «Разделить». Теперь кликните на конец фрагмента и снова на «Разделить». Получившийся отрезок можно удалить с таймлайна, а оставшиеся фрагменты соединить.

6. Чтобы улучшить качество картинки, нажмите кнопку «Редактировать». Во вкладке «Изображение» с помощью ползунков можно настроить яркость, контрастность, насыщенность и цветовой тон. В разделе «Улучшение» можно изменить цвета и яркость картинки одним кликом.

7. В Экранную Студию встроена целая коллекция титров, вступительных заставок и клипарта. Если необходимо добавить надпись поверх видеоряда, перейдите во вкладку «Текст». Найдите подходящий стиль, отрегулируйте размер, шрифт и расположение надписи. Можно добавить анимацию плавного появления и затухания текста.

8. Нажмите «Сохранить видео» и выберите подходящий вариант для экспорта. Контент можно сохранить в коллекцию на ПК, загрузить напрямую в YouTube, адаптировать под просмотр на конкретных устройствах (смартфон, планшет).

Заключение

Теперь вы знаете, как самому оцифровать видеокассету, используя компьютер и специальную программу для записи экранного видео. Это проще, чем через ТВ тюнер или DVD-плеер. Вам необходимо только найти исправный видеомагнитофоны купить карту (адаптер видеозахвата). В результате у вас сохранится видео в максимально хорошем качестве. Если картинка будет неудачной или вы захватите ненужные моменты, то эти недочеты всегда можно поправить в видеоредакторе.

Видеомагнитофон — Как работают видеомагнитофоны

В 1956 году Чарльз Гинзбург и Рэй Долби создали первый коммерческий катушечный видеомагнитофон, работая в корпорации Ampex. Это новое устройство стало важным событием для телевещательных компаний, поскольку впервые шоу можно было записывать и транслировать позже. До 1956 года все шоу на телевидении шли в прямом эфире.

Sony создала первый недорогой видеомагнитофон в 1969 году. В 1976 году появился формат ленты VHS, который начал доминировать на рынке. Вскоре последовали видеомагазины. Blockbuster открыла свой первый видеомагазин в Далласе, штат Техас, 19 октября.85, а сейчас насчитывает более 8000 магазинов.

Сам видеомагнитофон выполняет две функции:

Он должен работать с лентой — очень тонким, довольно хрупким и невероятно длинным куском пластика. Как мы вскоре увидим, удивительно, что видеомагнитофон делает с лентой.
Он должен считывать сигналы с ленты и преобразовывать их в сигналы, понятные телевизору.

Обе эти задачи являются огромными, а вторая была большой технологической задачей. При звукозаписи звуковая информация хранится на ленте линейно. То есть лента движется мимо записывающей головки, и звуковая информация записывается в виде длинной строки, следующей по длине ленты. Лента может двигаться мимо головы со скоростью 2 или 3 дюйма (5-8 см) в секунду. Видеосигнал содержит примерно в 500 раз больше информации, чем звуковой сигнал, поэтому такой подход не работает. Лента должна была бы двигаться мимо головы со скоростью много футов в секунду.

Чтобы решить эту проблему, две записывающие головки устанавливаются на вращающийся барабан, наклоненный по отношению к ленте. Если вы читали статью HowStuffWorks HowStuffWorks How Television Works, то знаете, что телевизионное изображение разделено на серию из 525 строк горизонтальной развертки, половина из которых отображается каждые 60 секунд. Каждый проход вращающейся головки видеомагнитофона считывает или записывает данные для одного поля (262,5 строки развертки) телевизионного изображения. Поэтому данные, записанные на ленту, выглядят так:

«»

На этом рисунке голубые полосы представляют собой отдельные поля, нанесенные записывающей головкой барабана с вращающейся головкой. Поскольку барабан содержит две головки на противоположных сторонах барабана (180 градусов друг от друга), две головки чередуются, каждая из которых читает или записывает каждую другую полосу. Желтые дорожки представляют звуковые дорожки и дорожки управления. Особенно важна контрольная дорожка :

Она сообщает видеомагнитофону, была ли кассета записана в режиме SP, LP или EP.
Сообщает видеомагнитофону, как быстро протягивать ленту за барабан (поскольку лента со временем может растягиваться или сжиматься).
Выстраивает пластики вместе с полосами во время воспроизведения. Когда вы играете с регулятором «трекинга» на видеомагнитофоне, вы регулируете перекос между треком управления и фактическим положением головы на ленте. Обычно в этом нет необходимости, но если лента сильно изношена или растянута, возможно, придется отрегулировать трекинг.

Связь между лентой и вращающимся барабаном головки показана на этом рисунке:

«» «»

Головка вращается со скоростью 1800 оборотов в минуту (об/мин) или 30 оборотов в секунду. В режиме SP лента проходит мимо головки со скоростью 1,31 погонного дюйма в секунду (33,35 мм/с). [В режиме LP это 0,66 дюйма в секунду (16,7 мм в секунду), а в режиме EP — 0,44 дюйма в секунду (11,12 мм в секунду). ] Однако из-за вращения головки она движется по ленте со скоростью 228,5 дюймов (5804 мм) в секунду. , или около 25 миль в час (41 км/ч)! Это означает, что если бы видеоинформация сохранялась линейно, вам понадобилась бы лента длиной 50 миль (80 км) для хранения двухчасового фильма. Очевидно, подход с вращающейся головой, также известный как спиральное сканирование экономит много ленты!

Единственная проблема, которую это создает, заключается в том, что разработчик видеомагнитофона должен намотать видеоленту на вращающуюся головку, чтобы записать или воспроизвести ленту. Кроме того, устройство должно считывать звуковые и контрольные дорожки с ленты, поддерживать движение ленты с нужной скоростью и обнаруживать конец ленты. Чтобы сделать все это, лента должна пройти извилистый путь, например:

. «»

Различные видеомагнитофоны используют разные подходы, но вы поняли идею. Приводной механизм в видеомагнитофоне должен извлекать хороший длинный кусок ленты из кассеты и наматывать его на различные ролики, барабаны и головки для воспроизведения ленты. Совершенно удивительно, что видеомагнитофон когда-либо работает!

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

Marshall Brain «Как работают видеомагнитофоны» 1 апреля 2000 г.
HowStuffWorks.com. 25 января 2023 г.

Почему моя кассета VHS нечеткая? — Как исправить

Главная /История / Почему моя кассета VHS нечеткая?

Оливия Харлоу

Ты пытаешься проиграть ту старую семейную кассету — ты знаешь ту, — когда папа катается на роликах в юбке пуделя. Он проиграл пари с твоим дядей Джоном на вечеринке по случаю 80-летия твоей прабабушки… классика.

Это видео — одно из ваших самых любимых. Это единственное изображение прабабушки Джин, которое у вас есть, и это один из немногих задокументированных моментов папы в подростковом возрасте, из дней его бунтарского взросления. Эти две минуты веселья на 8-миллиметровой пленке вызывают у вас ностальгию, хотя они были сняты за десятилетия до того, как вы появились на свет. Наблюдая за тем, как эти несколько минут вызывают смех, слезы и тепло в груди, которое невозможно описать. Просто в этом есть что-то особенное.

Но когда вы идете на просмотр, все уже не так. VHS кажется нечетким. Звук затуманен, а сцены немного трясутся.

Что ж, друг, твой VHS стал жертвой времени.

Кассеты VHS портятся?

Кассеты VHS со временем портятся из-за нечастого или чрезмерного использования. Пренебрежение означает плесень и грязь, а чрезмерное использование может привести к царапинам и техническим неполадкам. Вот почему старые кассеты VHS неизбежно выходят из строя после длительного периода времени. Обычно от 10 до 25+ лет.

Как исправить нечеткие кассеты VHS?

Наиболее распространенные причины нечеткости ленты VHS включают забитые головки, грязные изображения, проблемы с отслеживанием VHS и грязные головки видеомагнитофона.

Забитые головки

На кассетах VHS есть звуковые головки, управляющие головки и стирающие головки. Если они забьются пылью или грязью, они могут вызвать эту печально известную нечеткость на ваших пленках. Их можно чистить ватными палочками и спиртом. Вы можете использовать простое пошаговое руководство, чтобы сделать это, прежде чем отправлять свои фильмы нам для оцифровки.

Грязные изображения

Если магнитная лента внутри вашего VHS загрязнится, четкость записи станет нечеткой. Чтобы убедиться, что на ваших фотографиях нет пятен или скоплений пыли, вам нужно открыть видеокассету и удалить все загрязнения ватным тампоном. Старайтесь не сдувать пыль, так как оставшаяся влага от вашего дыхания может привести к образованию плесени.

Проблемы с отслеживанием VHS

Если изображения дергаются, сцены пропускаются или скачут случайным образом, необходимо отрегулировать отслеживание.

Попробуйте это, поместив видеокассету в видеомагнитофон и дав ей проиграть несколько секунд. Когда вы видите пропуск фильма, подождите, чтобы узнать, есть ли в вашем видеомагнитофоне функция автоматического отслеживания. В таком случае проблема решится сама собой. Кроме того, проверьте, есть ли на вашем пульте дистанционного управления кнопка слежения.

Нажмите кнопку несколько раз, чтобы проверить, поможет ли это вообще. Если у вас нет этих опций, вы всегда можете попробовать несколько раз перемотать ленту назад и вперед, чтобы увидеть, сгладит ли это несовпадение головок ленты.

Что бы вы ни делали, не пытайтесь вынуть катушку или починить ее вручную. Есть слишком много вещей, которые могут пойти не так и привести к непоправимому ущербу. Если эти идеи не помогают, возможно, вам нужно обратиться к профессионалу.

Грязные головки видеомагнитофона

Если вы используете старый кассетный видеоплеер или комбинированный DVD/видеомагнитофон, воспроизводящие головки могут быть грязными.
