Соединение алюминиевых радиаторов отопления между собой. Соединение секций алюминиевых радиаторов отопления: пошаговая инструкция

Как правильно соединить секции алюминиевого радиатора отопления. Какие инструменты понадобятся для монтажа. Пошаговый алгоритм соединения секций. На что обратить внимание при сборке алюминиевых радиаторов.

Особенности алюминиевых радиаторов отопления

Алюминиевые радиаторы отопления обладают рядом преимуществ:

• Легкий вес по сравнению с чугунными батареями
• Высокая теплоотдача
• Возможность наращивания или уменьшения количества секций
• Эстетичный внешний вид
• Доступная цена

Однако у них есть и недостатки, главный из которых — подверженность электрохимической коррозии. Поэтому важно соблюдать правила монтажа и эксплуатации алюминиевых радиаторов.

Когда может потребоваться соединение секций?

Соединение секций алюминиевых радиаторов может понадобиться в следующих случаях:

• При первичном монтаже системы отопления, если требуется собрать радиатор нужной мощности
• Для увеличения мощности уже установленного радиатора путем добавления секций
• При замене поврежденной секции
• Для разборки радиатора с целью чистки или ремонта

Важно помнить, что самостоятельное изменение количества секций допустимо только в частных домах с автономным отоплением. В многоквартирных домах любые работы с радиаторами должны согласовываться с управляющей компанией.

Необходимые инструменты и материалы

Для соединения секций алюминиевого радиатора потребуются:

• Радиаторный ключ
• Ниппели (соединительные патрубки)
• Прокладки (паронитовые или силиконовые)
• Лен сантехнический и паста для герметизации
• Ветошь
• Емкость для слива теплоносителя

Все эти инструменты и материалы можно приобрести в специализированных магазинах сантехники. Не рекомендуется заменять фирменные комплектующие самодельными — это может привести к протечкам.

Пошаговая инструкция по соединению секций

Процесс соединения секций алюминиевого радиатора включает следующие этапы:

1. Слейте теплоноситель из системы отопления или перекройте краны на подводках к радиатору.
2. Снимите радиатор со стены и положите на ровную поверхность.
3. Очистите торцевые отверстия секций от остатков герметика.
4. Наденьте прокладку на гладкую часть ниппеля.
5. Вкрутите ниппель на несколько оборотов в отверстие первой секции.
6. Совместите вторую секцию с выступающей частью ниппеля.
7. С помощью радиаторного ключа затяните ниппель, стягивая секции.
8. Повторите процедуру для второго (нижнего) отверстия.

Затягивать ниппели нужно равномерно, чередуя верхний и нижний. Это позволит избежать перекоса секций.

Проверка герметичности соединений

После сборки радиатора необходимо проверить герметичность соединений. Для этого:

1. Заглушите все свободные отверстия пробками.
2. Подключите к одному из отверстий шланг.
3. Заполните радиатор водой под небольшим давлением.
4. Осмотрите все соединения на предмет протечек.
5. Оставьте радиатор под давлением на 2-3 часа.

Если протечек не обнаружено, можно приступать к монтажу радиатора на стену. При обнаружении течи разберите соединение и повторите процедуру сборки.

Типичные ошибки при соединении секций

При самостоятельной сборке алюминиевых радиаторов часто допускаются следующие ошибки:

• Использование неоригинальных комплектующих
• Чрезмерное усилие при затягивании ниппелей
• Неравномерная затяжка верхнего и нижнего соединений
• Отсутствие прокладок между секциями
• Неправильный подбор секций по высоте

Эти ошибки могут привести к протечкам, снижению эффективности радиатора или его поломке. При отсутствии опыта лучше доверить сборку профессионалам.

Меры предосторожности при работе с алюминиевыми радиаторами

При работе с алюминиевыми радиаторами отопления следует соблюдать следующие меры предосторожности:

• Не допускать контакта алюминия с другими металлами во избежание электрохимической коррозии
• Использовать только специальные антикоррозионные добавки в теплоноситель
• Не превышать допустимое рабочее давление (обычно 16 атмосфер)
• Избегать механических повреждений поверхности радиатора
• Регулярно проводить осмотр на предмет протечек и коррозии

Соблюдение этих правил позволит продлить срок службы алюминиевых радиаторов и обеспечить их эффективную работу.

Как соединить секции алюминиевого радиатора: полезные советы и разрешение

Вопрос о том, как соединить секции алюминиевого радиатора, обычно возникает при создании собственных проектов. Даже если дом и частный, и проектирует его организация из состава СРО, все же предпочтения клиентов остаются самым главным критерием. В этом случае и окна, и стены могут иметь самый замысловатый вид, вплоть до арок и треугольников. Понятно, что часто стандартные радиаторы не подойдут. Вот здесь и приходится прибегать к различным ухищрениям. Почему мы заговорили именно про частные проекты? Алюминий очень уязвим к электрохимической коррозии. В системе стояков многоквартирных домов могут присутствовать самые разные металлы, в том числе медь. А это значит, что вопрос о том, как соединить секции алюминиевого радиатора, не должен стоять перед жильцами, соседи которых нечаянно или намеренно могут поставить оборудование, входящее в конфликт с рассматриваемым.

Когда можно и когда нельзя применять алюминиевые радиаторы отопления

Алюминий в гальваническом ряду стоит на самом краю. Это значит, что при контакте с любыми металлами практически он будет разрушаться. В результате этого сборка секций алюминиевых радиаторов быстро придет в негодность. Вот почему не стоит ставить такие изделия у себя в многоквартирных домах: (См. также: Радиаторы отопления)

1. Соседи могут по незнанию поставить биметаллические радиаторы с медной начинкой.
2. Обычная сталь даже плохо влияет на алюминий, исключением являются оцинкованные трубы.
3. Оборудование в доме может включать в себя котел с медным резервуаром или теплообменником.

На это можно возразить, что батареи Нова Флорида также окрашены и изнутри, что препятствует контакту металла с водой. А мы на это спросим: знаете о правилах выбора площадей анода и катода при электрохимической реакции? Обычно красить нужно как раз медь, потому что именно ее площадь соприкосновения с водой является критичной. А если на добротном листе (трубе) алюминия возникает малая царапина, то на этом месте ударно быстро (гораздо быстрее, нежели обычно без покраски) развивается коррозия. Вот почему такие батареи нужно с удвоенной осторожностью монтировать.

Давайте посмотрим, как производится соединение секций алюминиевых радиаторов. Для этого служит обыкновенный ключ. Тот самый, которым собираются и чугунные батареи советских времен. Это такая длинная фомка, на конце которой с одной стороны имеется утолщенный цилиндр, стесанный с одного края. На другой стороне расположено ушко под монтировку или любой другой стальной прут подходящего размера. На ручке обычно имеются насечки по длине секции, вот почему все производители сборных радиаторов стараются этот параметр выдерживать постоянным. В противном случае стандартный инструмент не подойдет к изделиям, что вызовет целый ряд проблем у организаций, занимающихся монтажом. Как следствие, они начнут заниматься черным пиаром таких неудобоваримых изделий, результат такой акции очевиден — падение продаж.

Итак, на одной стороне секции резьба левая, а на другой правая. В результате ниппель, который имеет также различную нарезку на концах, вращаясь в определенном направлении, стягивает друг с другом две части.

Так можно собрать алюминиевый радиатор 12 секций длиной и более. Монтаж ведется сборками. В каждую входит от 1 до 6 секций. Дело в том, что ручка стандартного радиаторного ключа в длину составляет именно столько. Напомним, что напротив каждого ниппеля будет засечка. Это позволяет безошибочно найти глубину, до которой вставлять ключ внутрь. (См. также: Карта сайта 2)

Что представляет из себя ниппель? Для алюминиевых батарей эта деталь тоже должна быть сделана из алюминия, либо оцинкованной стали. Мы полагаем, что в первом случае возможно прикипание деталей, а это отдельная проблема. Вес секции алюминиевого радиатора сравнительно мал, но и хрупкие они тоже. Очень легко сорвать резьбу. Каждый ниппель представляет собой короткий патрубок с двумя резьбами:

• с одной стороны левая;
• с другой стороны правая.

Между ними одевается прокладка из силикона или другого материала. В частности, в СССР это место могли заматывать сантехнической паклей. Внутри ниппель имеет выступ под ключ, куда входит головка.

Перед началом сборки/разборки необходимо правильно определить, в какую сторону крутить. Обычно это делается так.

Как правильно разобрать или собрать алюминиевый радиатор

Бывалые люди советует не пытаться на глаз разобраться, как демонтировать алюминиевые радиаторы 10 секций. Перед нами обычно установленная на стену батарея, которая со всех сторон выглядит одинаково. Но это не совсем так. Если старые чугунные радиаторы были действительно идеально симметричны, то новые как раз-таки показывают своей формой, куда крутить. Обычно имеется в верхней части на фронтальной поверхности зубец, который загибается, исходя сзади, в сторону комнаты. Вот если смотреть прямо на него, то резьба слева будет левой, а справа – правой. Мы не настаиваем, что так делает каждый производитель, более того, можем ошибаться. Однако все эти догадки возможно проверить, позвонив дилеру. (См. также: Какие бывают радиаторы отопления)

Только так можно гарантировать, что стоимость секции алюминиевого радиатора не придется оплатить еще раз из-за сорванной резьбы. На самом деле к каждой батарее поставляется четыре футорки, две с левой и две с правой нарезкой. А вот в отверстии у них всех стандартная резьба. Поэтому демонтаж со стены ничего не стоит произвести, а как определить, в какую сторону крутить, мы уже пояснили. Когда футорки сняты (необязательно делать это с обоих боков, смотрите по ситуации), через отверстия можно начинать орудовать ключом. И вот здесь радиаторы Нова Флорида демонстрируют свою уязвимость. Достаточно неаккуратно задеть фомкой или ключом внутреннее покрытие, чтобы получить результат, которого мы и опасались – трещина, которая вызовет ударную электрохимическую коррозию. Не очень приятно.

Как этого избежать? Мы не знаем. И даже не скажем, как оценить, появилась ли царапина. Она может быть и не видна глазом даже с фонариком в руке. Ширина секции алюминиевого радиатора невелика (стандартная), но учитывая, что канал даже не всегда бывает круглый (напоминает ромб или эллипс), оценка состояния поверхности резко усложняется. Вот поэтому мы и рекомендуем, чтобы ударная теплоотдача 1 секции алюминиевых радиаторов (больше, нежели у всех других материалов)использовалась только при реализации полных проектов домов от фундамента и до крыши. Разумеется, можно было бы изготовить все из меди. Но таких конструкций что-то в продаже не видно. Мы полагаем, что они были бы тяжелые и дорогие, при это медь достаточно хорошо окисляется в воде. Что не всегда полезно для здоровья.

В конечном итоге мы полагаем, что все же дело больше в цене. К тому же температура плавления алюминия вдвое меньше, что делает производство сравнительно дешевым. Но в свете того, сколько стоят чугунные модели, выполненные под произведения искусства, все это кажется мелочами. В итоге нужно признать, что мы не располагаем точным ответом на вопрос, почему сразу всю секцию не отлить из меди. Все же тут экономические соображения. По некоторым данным биметаллические батареи с медными вставками уже имеются, а долговечные изделия сегодня производить не принято. Вот, пожалуй, две причины: долговечность и цена. Вы удивились? А некоторые считают, что от Калгона только вред, и его специально рекламируют, чтобы стиральные и посудомоечные машины чаще ломались (мы склонны думать, что просто нужно правильно дозировать средство). (См. также: Как выбрать отопительные радиаторы)

А в целом медная посуда, например, служит дольше. Проволока уже повсеместно изготавливается из меди, которая имеет лучшую электрическую и тепловую проводимость. Сколько весит секция алюминиевого радиатора? Порядка 1,4 кг. При этом емкость одной секции алюминиевого радиатора колеблется в районе 0,4 литра. Да, медь весит в три раза больше и стоит дороже. Она даже тяжелее железа, которое является основой стали. Зато из чего делают памятники и вентили для горячей воды? Нам представляется, что бронзовый радиатор был бы дорогим, но кто хоть раз видел, чтобы чугунный или алюминиевый вентиль ставили на стояк, где температура доходит хотя бы до 60 ºС?

Тем не менее малая стоимость именно за алюминием. Но кто-то сказал однажды, что он не так богат, чтобы покупать дешевые вещи. По нашим соображениям это был Ротшильд. Дешевая реклама? Точно сказать не беремся. Но если учесть, что теплопроводность меди в полтора раза превышает алюминий, то и количество теплоносителя можно было бы уменьшить. А это значительное снижение затрат на монтаж и обслуживание системы. Сколько нужно секций алюминиевого радиатора на одну комнату? Каков бы ни был ответ, при той же форме меди потребуется на половину меньше, а это как-то оправдывает большой вес. К тому же при головных болях рекомендуется прикладывать медные монеты к руками. Они оставляют зеленый след и оказывают целебное воздействие. А кто-нибудь слышал нечто подобное про алюминиевые или стальные ложки?

Что нужно помнить об алюминиевых радиаторах отопления

Вот несколько вещей, который должен знать каждый, кто хочет иметь дело с алюминием:

1. Размер секции алюминиевого радиатора по ширине ничем не отличается от любого другого.
2. Конструкция у всех разборных батарей одинаковая с точки зрения сборки.
3. Алюминий легко образует гальванические пары, где является донором, разрушаясь. Исключение составляют магний, цинк, оцинкованная сталь.

(См. также: Какой радиатор отопления выбрать)

4. Монтаж и демонтаж нужно проводить предельно осторожно, чтобы не сорвать резьбу.
5. Этот обзор нужно прочесть хотя бы ради интереса. Мы не пишем заезженных вещей!

Соединение секций алюминиевых радиаторов

Содержание

1. Соединение секций алюминиевых радиаторов
2. Соединение секций алюминиевых радиаторов
3. Необходимые материалы и инструменты для монтажа секций
4. Алгоритм соединения секций алюминиевых радиаторов
5. Последовательное соединение радиаторов отопления
6. Соединение секций алюминиевых радиаторов: подготовка к работе и последовательность действий
7. Типы подключения батареи к отопительной системе
8. Необходимые для работы инструменты
9. Подготовка к работе
10. Соединение секций
11. Испытательные работы
12. Полезное видео
13. Как соединить секции алюминиевого радиатора
14. Когда можно и когда нельзя применять алюминиевые радиаторы отопления
15. Как правильно разобрать или собрать алюминиевый радиатор
16. Что нужно помнить об алюминиевых радиаторах отопления

Соединение секций алюминиевых радиаторов

Для обеспечения оптимальных показателей отопительной системы проводится расчет количества секций радиатора на отапливаемую площадь. Довольно часто выясняется, что стандартного радиатора недостаточно и секции необходимо добавить, иначе, отопление не будет эффективным. Рассмотрим, как правильно соединить секции между собой.

Соединение секций алюминиевых радиаторов

Соединение секций алюминиевых радиаторов предусмотрено конструкцией этого оборудования и выгодно отличает его от монолитных, панельных батарей. Кроме добавки дополнительных сегментов, есть возможность замены секции, если она дала течь. Получится значительно дешевле, чем приобретать батарею полностью. Сам процесс присоединения отличается простотой и доступностью и посилен для непрофессионала.

Необходимые материалы и инструменты для монтажа секций

Все необходимое для наращивания секций имеется в монтажных наборах, которые можно приобрести в каждом профильном магазине.

• Радиаторный ключ – типовой инструмент, используемый для монтажа всех радиаторов.
• Радиаторные ниппеля – короткие патрубки с двухсторонней правой и левой резьбой.
• Прокладки – паронитовые или силиконовые. Не рекомендуется замена специальных прокладок подручными обмотками или прокладками собственного изготовления. Подобные замены могут привести к разгерметизации оборудования.

Алгоритм соединения секций алюминиевых радиаторов

Соединение секций удобнее осуществлять на плоской ровной поверхности (на полу), расположив их лицевой стороной к себе.

• Соединительные торцевые отверстия освобождаются от заглушек.
• На свободную от резьбы часть ниппеля одевается прокладка.
• Ниппель осторожно вкручивается в алюминиевый коллектор на несколько витков.
• Отверстия подсоединяемой секции точно совмещаются с ниппелем посредством легкого нажима.
• Ключом выполняется затягивание ниппеля, который, благодаря разнонаправленной резьбе, будет стягивать обе части радиатора. По достижении предела соединения прокладка надежно герметизирует стык.
• Верхний и нижний ниппели необходимо закручивать поочередно, на одинаковое количество витков, чтобы избежать перекоса.

Перед установкой батареи в систему можно проверить ее герметичность, наполнив водой через шланг. Если по прошествии некоторого времени в местах соединения не выступила влага, все манипуляции проведены правильно.

Последовательное соединение радиаторов отопления

Последовательное соединение радиаторов отопления чаще всего требует увеличения количества секций, для повышения мощности батарей ближе к концу магистрали. Способ последовательного подсоединения предполагает неравномерное распределение тепла: радиатор, находящийся в начале ветки, будет нагреваться сильнее последующих. Несмотря на это неудобство, способ востребован благодаря своей простоте, а корректировку теплообмена проводят именно посредством наращивания секций радиаторов в разных частях системы.

Рейтинг: 0 Голосов: 0

Чтобы получить максимально эффективную отопительную систему с высоким КПД и минимальными энергозатратами, необходимо не только подобрать наиболее подходящие радиаторы, но и выполнить правильный монтаж. Учитывая возросшую популярность биметаллических батарей, рассмотрим подробнее их подключение. П.

Умение правильно подобрать радиаторы отопления дорого стоит. Если в вашей квартире ранее не хватало тепла, а батареи буквально сами просили укрыть их одеялом, дабы спасти от зимнего холода – это значит, что вами изначально был не правильно выбран тип отопительной системы. Если вы не знаете, как в.

Выбирая радиатор отопления, в первую очередь обращают внимание на материал, из которого он изготовлен и на его мощность. От этих факторов зависят эксплуатационные и технические характеристики батареи. Другим немаловажным при выборе критерием является стоимость оборудования. Разберемся с показател.

В данной статье мы рассмотрим что лучше радиатор или конвектор для надежного и экономного варианта обогрева как Вашей квартиры так и частного дома, мы приведем несколько надежных и проверенных производителей которым можно доверить отопление своего дома. Вопрос надежного отопления встает перед мно.

Соединение секций алюминиевых радиаторов: подготовка к работе и последовательность действий

Даже выполнив правильно все расчеты по определению количества секций батареи отопления, может случиться так, что они дают недостаточно тепла.

Так происходит, если производитель завысил параметры изделия в техпаспорте или потребитель не учел всех теплопотерь в помещении.

Добавление секций на алюминиевые радиаторы позволяет решить эту проблему.

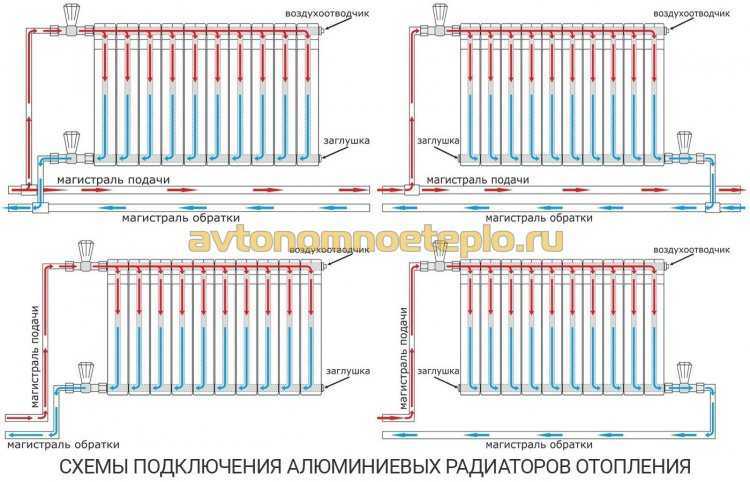

Типы подключения батареи к отопительной системе

Когда возникает необходимость нарастить радиатор. очень важно соблюсти все правила демонтажа старой секции в случае ее поломки или установки новой для увеличения его теплоотдачи. Если новый элемент будет подсоединен неправильно, то эффективность всей конструкции может уменьшиться на 40-50%. Это проявится в виде неравномерного прогрева всех секций или даже прорыва в местах их соединения.

Важным фактором является то, каким способом подключена батарея к отопительной системе, потому что нарушение схемы всегда приводит к теплопотерям. Как правило, алюминиевые радиаторы отопления подключаются:

• Последовательным подсоединением, которое применяется в однотрубных системах отопления. Считается самым финансово выгодным типом подключения, так как при нем задействовано меньше стройматериалов, но менее эффективным в качестве обогрева жилья. Как правило, в этом случае те обогреватели, что находятся ближе к котлу, будут горячими, а по мере удаления от него все холоднее.
• При параллельном типе используются две трубы, которые подсоединяются к радиатору через верхний и нижний отделы. Обеспечивает самый лучший нагрев, так как теплоноситель равномерно распределяется по всем элементам системы. Этот тип подключения позволяет устанавливать терморегуляторы, что дает пользователю возможность самому решать, какое количество тепла ему нужно.
• Сквозное подсоединение обеспечивает теплоносителю беспрепятственный проход через всю систему без «остановок» в батареях отопления.

Соединение секций алюминиевых радиаторов и последующее подключение к теплосети должны проводиться строго по схеме в определенной последовательности, чтобы они были не только эффективными, но и экономичными.

Необходимые для работы инструменты

Если наращивание производить своими руками, то предварительно следует позаботиться о наличии необходимых инструментов. В набор входят:

• Радиаторный ключ, стандартный для всех типов батарей.
• Специальные ниппеля, с помощью которых производится соединение алюминиевых радиаторов отопления между собой.
• Трубный ключ.
• Заглушки для боковых отделов с левой и правой нарезкой.
• Паронитовые или другие межсекционные сальники для батарей отопления.
• Наждачная шкурка.

Приобрести эти инструменты можно в любом магазине стройматериалов.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Подготовка к работе

Чтобы присоединить секции алюминиевого радиатора, владельцам квартир с централизованной системой обогрева придется подать заявление в управляющее хозяйство с просьбой на проведение работ. Обладателям автономного обогрева подобная процедура не нужна.

Перед тем, как соединять секции, следует провести подготовительные работы.

• Во-первых, слить весь теплоноситель из батареи.
• Во-вторых, демонтировать ее.
• В-третьих, проверить на наличие мусора или накипи, и в случае обнаружения удалить их.
• В-четвертых, проверить места соединения радиатора с трубой отопительной системы. Если есть какая-либо накипь или наросты, их следует удалить при помощи наждачной бумаги.

Только после проведения подготовительных работ можно приступать к наращиванию радиатора с полной уверенностью, что все его элементы будут соединены герметично.

Соединение секций

Чтобы все элементы были подсоединены правильно, радиатор нужно положить на ровную поверхность внешней стороной к себе. Последовательность действий наращивания следующая:

• Заглушки откручиваются от торцевых соединительных отделений.
• На ту часть ниппеля, где нет резьбы, нужно надеть прокладку.
• Вставить ниппель в коллектор алюминиевого радиатора и слегка провернуть несколько раз.
• Подготовленную для подсоединения секцию соединить с другой стороной ниппеля.
• Взять ключ и не спеша затянуть ниппель. Благодаря тому, что у него на разных концах находится противоположная резьба, его стороны будут закручиваться одновременно.
• Довести закручивание до предела, пока он не упрется в прокладку.

Следует ниппеля верхнего и нижнего коллектора закрутить одинаковое количество раз, чтобы не получился перекос в одну из сторон. Для этого подсчитывается, сколько было сделано витков.

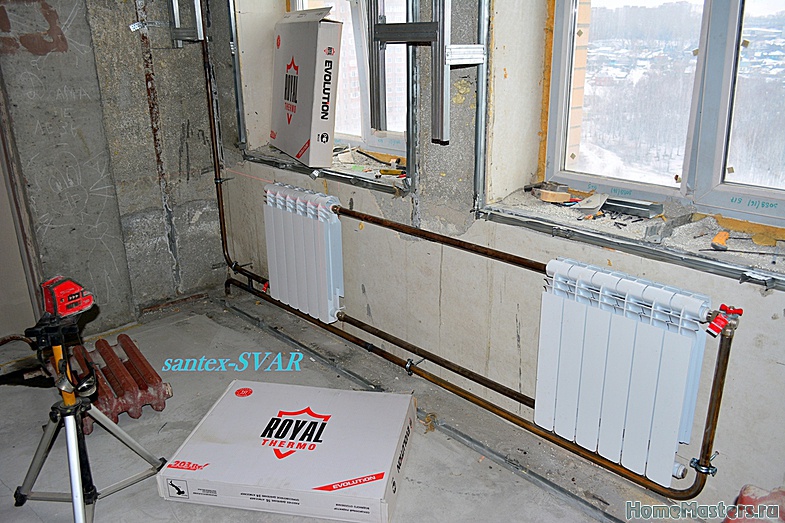

Перед тем как монтировать увеличенный радиатор к трубе отопления, нужно проверить, насколько герметично проведено наращивание. Для этого необходимо наполнить батарею подкрашенной водой и пару часов проследить, нет ли утечки.

Повесив конструкцию на стену, можно приступать к последнему этапу работ.

Испытательные работы

Как правило, при каждом ремонте или демонтаже (установке) радиаторов, они должны пройти тестирование на качество проделанной работы и целостность системы. Для этого места соединения батареи с трубопроводом плотно закручиваются трубным ключом, и система тщательно проверяется на наличие дефектов, после чего можно пускать теплоноситель.

Первичная проверка проводится под небольшим напором, чтобы проследить, не проявится ли где-то течь. Если будет обнаружен дефект, то теплоноситель отключается, и проводятся работы по его устранению.

При следующей попытке вода в систему подается под обычным напором и остается в ней на пару-тройку часов. Когда они пройдут, нужно проверить все места соединений на герметичность.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Без специальных навыков иногда демонтаж и наращивание новых секций трудно правильно произвести с первого раза, поэтому этап проверки качества сделанной работы игнорировать нельзя. В целом, при наличии всех инструментов и выполнении последовательности работ, можно даже соединить два алюминиевых радиатора между собой своими руками.

Полезное видео

Как соединить секции алюминиевого радиатора

Вопрос о том, как соединить секции алюминиевого радиатора, обычно возникает при создании собственных проектов. Даже если дом и частный, и проектирует его организация из состава СРО, все же предпочтения клиентов остаются самым главным критерием. В этом случае и окна, и стены могут иметь самый замысловатый вид, вплоть до арок и треугольников. Понятно, что часто стандартные радиаторы не подойдут. Вот здесь и приходится прибегать к различным ухищрениям. Почему мы заговорили именно про частные проекты? Алюминий очень уязвим к электрохимической коррозии. В системе стояков многоквартирных домов могут присутствовать самые разные металлы, в том числе медь. А это значит, что вопрос о том, как соединить секции алюминиевого радиатора, не должен стоять перед жильцами, соседи которых нечаянно или намеренно могут поставить оборудование, входящее в конфликт с рассматриваемым.

Когда можно и когда нельзя применять алюминиевые радиаторы отопления

Алюминий в гальваническом ряду стоит на самом краю. Это значит, что при контакте с любыми металлами практически он будет разрушаться. В результате этого сборка секций алюминиевых радиаторов быстро придет в негодность. Вот почему не стоит ставить такие изделия у себя в многоквартирных домах: (См. также: Радиаторы отопления )

1. Соседи могут по незнанию поставить биметаллические радиаторы с медной начинкой.
2. Обычная сталь даже плохо влияет на алюминий, исключением являются оцинкованные трубы.
3. Оборудование в доме может включать в себя котел с медным резервуаром или теплообменником.

На это можно возразить, что батареи Нова Флорида также окрашены и изнутри, что препятствует контакту металла с водой. А мы на это спросим: знаете о правилах выбора площадей анода и катода при электрохимической реакции? Обычно красить нужно как раз медь, потому что именно ее площадь соприкосновения с водой является критичной. А если на добротном листе (трубе) алюминия возникает малая царапина, то на этом месте ударно быстро (гораздо быстрее, нежели обычно без покраски) развивается коррозия. Вот почему такие батареи нужно с удвоенной осторожностью монтировать.

Давайте посмотрим, как производится соединение секций алюминиевых радиаторов. Для этого служит обыкновенный ключ. Тот самый, которым собираются и чугунные батареи советских времен. Это такая длинная фомка, на конце которой с одной стороны имеется утолщенный цилиндр, стесанный с одного края. На другой стороне расположено ушко под монтировку или любой другой стальной прут подходящего размера. На ручке обычно имеются насечки по длине секции, вот почему все производители сборных радиаторов стараются этот параметр выдерживать постоянным. В противном случае стандартный инструмент не подойдет к изделиям, что вызовет целый ряд проблем у организаций, занимающихся монтажом. Как следствие, они начнут заниматься черным пиаром таких неудобоваримых изделий, результат такой акции очевиден — падение продаж.

Итак, на одной стороне секции резьба левая, а на другой правая. В результате ниппель, который имеет также различную нарезку на концах, вращаясь в определенном направлении, стягивает друг с другом две части. Так можно собрать алюминиевый радиатор 12 секций длиной и более. Монтаж ведется сборками. В каждую входит от 1 до 6 секций. Дело в том, что ручка стандартного радиаторного ключа в длину составляет именно столько. Напомним, что напротив каждого ниппеля будет засечка. Это позволяет безошибочно найти глубину, до которой вставлять ключ внутрь. (См. также: Карта сайта 2 )

Что представляет из себя ниппель? Для алюминиевых батарей эта деталь тоже должна быть сделана из алюминия, либо оцинкованной стали. Мы полагаем, что в первом случае возможно прикипание деталей, а это отдельная проблема. Вес секции алюминиевого радиатора сравнительно мал, но и хрупкие они тоже. Очень легко сорвать резьбу. Каждый ниппель представляет собой короткий патрубок с двумя резьбами:

Между ними одевается прокладка из силикона или другого материала. В частности, в СССР это место могли заматывать сантехнической паклей. Внутри ниппель имеет выступ под ключ, куда входит головка. Перед началом сборки/разборки необходимо правильно определить, в какую сторону крутить. Обычно это делается так.

Как правильно разобрать или собрать алюминиевый радиатор

Бывалые люди советует не пытаться на глаз разобраться, как демонтировать алюминиевые радиаторы 10 секций. Перед нами обычно установленная на стену батарея, которая со всех сторон выглядит одинаково. Но это не совсем так. Если старые чугунные радиаторы были действительно идеально симметричны, то новые как раз-таки показывают своей формой, куда крутить. Обычно имеется в верхней части на фронтальной поверхности зубец, который загибается, исходя сзади, в сторону комнаты. Вот если смотреть прямо на него, то резьба слева будет левой, а справа – правой. Мы не настаиваем, что так делает каждый производитель, более того, можем ошибаться. Однако все эти догадки возможно проверить, позвонив дилеру. (См. также: Какие бывают радиаторы отопления )

Только так можно гарантировать, что стоимость секции алюминиевого радиатора не придется оплатить еще раз из-за сорванной резьбы. На самом деле к каждой батарее поставляется четыре футорки, две с левой и две с правой нарезкой. А вот в отверстии у них всех стандартная резьба. Поэтому демонтаж со стены ничего не стоит произвести, а как определить, в какую сторону крутить, мы уже пояснили. Когда футорки сняты (необязательно делать это с обоих боков, смотрите по ситуации), через отверстия можно начинать орудовать ключом. И вот здесь радиаторы Нова Флорида демонстрируют свою уязвимость. Достаточно неаккуратно задеть фомкой или ключом внутреннее покрытие, чтобы получить результат, которого мы и опасались – трещина, которая вызовет ударную электрохимическую коррозию. Не очень приятно.

Как этого избежать? Мы не знаем. И даже не скажем, как оценить, появилась ли царапина. Она может быть и не видна глазом даже с фонариком в руке. Ширина секции алюминиевого радиатора невелика (стандартная), но учитывая, что канал даже не всегда бывает круглый (напоминает ромб или эллипс), оценка состояния поверхности резко усложняется. Вот поэтому мы и рекомендуем, чтобы ударная теплоотдача 1 секции алюминиевых радиаторов (больше, нежели у всех других материалов)использовалась только при реализации полных проектов домов от фундамента и до крыши. Разумеется, можно было бы изготовить все из меди. Но таких конструкций что-то в продаже не видно. Мы полагаем, что они были бы тяжелые и дорогие, при это медь достаточно хорошо окисляется в воде. Что не всегда полезно для здоровья.

В конечном итоге мы полагаем, что все же дело больше в цене. К тому же температура плавления алюминия вдвое меньше, что делает производство сравнительно дешевым. Но в свете того, сколько стоят чугунные модели, выполненные под произведения искусства, все это кажется мелочами. В итоге нужно признать, что мы не располагаем точным ответом на вопрос, почему сразу всю секцию не отлить из меди. Все же тут экономические соображения. По некоторым данным биметаллические батареи с медными вставками уже имеются, а долговечные изделия сегодня производить не принято. Вот, пожалуй, две причины: долговечность и цена. Вы удивились? А некоторые считают, что от Калгона только вред, и его специально рекламируют, чтобы стиральные и посудомоечные машины чаще ломались (мы склонны думать, что просто нужно правильно дозировать средство). (См. также: Как выбрать отопительные радиаторы )

А в целом медная посуда, например, служит дольше. Проволока уже повсеместно изготавливается из меди, которая имеет лучшую электрическую и тепловую проводимость. Сколько весит секция алюминиевого радиатора? Порядка 1,4 кг. При этом емкость одной секции алюминиевого радиатора колеблется в районе 0,4 литра. Да, медь весит в три раза больше и стоит дороже. Она даже тяжелее железа, которое является основой стали. Зато из чего делают памятники и вентили для горячей воды? Нам представляется, что бронзовый радиатор был бы дорогим, но кто хоть раз видел, чтобы чугунный или алюминиевый вентиль ставили на стояк, где температура доходит хотя бы до 60 ºС?

Тем не менее малая стоимость именно за алюминием. Но кто-то сказал однажды, что он не так богат, чтобы покупать дешевые вещи. По нашим соображениям это был Ротшильд. Дешевая реклама? Точно сказать не беремся. Но если учесть, что теплопроводность меди в полтора раза превышает алюминий, то и количество теплоносителя можно было бы уменьшить. А это значительное снижение затрат на монтаж и обслуживание системы. Сколько нужно секций алюминиевого радиатора на одну комнату? Каков бы ни был ответ, при той же форме меди потребуется на половину меньше, а это как-то оправдывает большой вес. К тому же при головных болях рекомендуется прикладывать медные монеты к руками. Они оставляют зеленый след и оказывают целебное воздействие. А кто-нибудь слышал нечто подобное про алюминиевые или стальные ложки?

Что нужно помнить об алюминиевых радиаторах отопления

Вот несколько вещей, который должен знать каждый, кто хочет иметь дело с алюминием:

1. Размер секции алюминиевого радиатора по ширине ничем не отличается от любого другого.
2. Конструкция у всех разборных батарей одинаковая с точки зрения сборки.
3. Алюминий легко образует гальванические пары, где является донором, разрушаясь. Исключение составляют магний, цинк, оцинкованная сталь. (См. также: Какой радиатор отопления выбрать )
4. Монтаж и демонтаж нужно проводить предельно осторожно, чтобы не сорвать резьбу.
5. Этот обзор нужно прочесть хотя бы ради интереса. Мы не пишем заезженных вещей!

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Источники: http://otoplenie-vdome.ru/radiatory-otopleniya/soedinenie-sekciy-alyuminievyh-radiatorov.html, http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/soedinenie-sektsij.html, http://www.otopimdom.ru/index.php?id=1275





Как вам статья?

Sitemap

» Sitemap

Bitte wählenAqua ComputerArcticArctic SilverBarrowbe quiet!CorsairEheimLaingNanoxiaNoiseblockerNZXTPapstScytheSilverstoneSteinelThermal Grizzly

AlleWasserkühlungÜberwachung und SteuerungM. 2 SSDUSB-ZubehörLüfter & ZubehörMontagezubehörModdingWerkzeugSchnäppchenecke

Erweiterte Suche

Sie haben noch keine Artikel in Ihrem Warenkorb.

AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegowinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard and Mc Donald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIran (Исламская Республика) Ирак IrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKosovoKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Kitts and NevisSaint LuciaSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakia (Slovak Republic )СловенияСоломоновы островаСомалиЮжная АфрикаЮжная Джорджия и т Южные Сандвичевы островаИспанияШри-ЛанкаSt. ЕленаСв. Pierre and MiquelonSudanSurinameSvalbard and Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, United Republic ofThailandTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVatican City State (Holy See)VenezuelaViet NamVirgin Islands (British)Virgin Islands (U.S.)Wallis and Futuna IslandsWestern SaharaYemenZaireZambiaZimbabwe

Fehler 404: Die gesuchte Seite wurde nicht gefunden!

ГИДРОННЫЕ ТЕПЛОРАСПРЕДЕЛИТЕЛЬНЫЕ УСТАНОВКИ И РАДИАТОРЫ

ГИДРОННЫЕ ТЕПЛОРАСПРЕДЕЛИТЕЛЬНЫЕ УСТАНОВКИ И РАДИАТОРЫ

РАДИАТОРЫ, конвекторы, плинтусы и ребристые трубы теплораспределительные устройства, применяемые в паре и низкотемпературной воде системы отопления. Они поставляют тепло за счет комбинации излучения и конвекции и поддерживать заданную температуру воздуха и/или средняя температура излучения в помещении без вентиляторов. В низкотемпературных системы, также используются излучающие панели. Агрегаты по своей сути являются саморегулирующимися в том смысле, что тепловая мощность является на основе перепадов температур; холодные помещения получают больше тепла а более теплые помещения получают меньше тепла.

Радиаторы

Термин «радиатор», хотя обычно ограничивается секционными чугунными колонные, крупнотрубные или малотрубные блоки, также включает плоские панели типы и сборные стальные секционные типы. малотрубные радиаторы, с длиной всего 1,75 дюйма на секцию, занимают меньше места чем колонные и крупнотрубные блоки, и особенно подходят для установка в ниши .Колонные, настенные и крупнотрубные радиаторы больше не производятся, хотя многие из этих устройств все еще в использовании.

Наиболее распространены следующие типы радиаторов:

Радиаторы секционные изготавливаются из сварных профилей из листового металла. (обычно шириной 2, 3 или 4 трубки) и напоминают отдельно стоящие чугунные радиаторы.

Панельные радиаторы состоят из сборных плоских панелей (обычно 1, 2, или 3 глубины), с прикрепленной открытой расширенной поверхностью ребра или без нее назад для увеличения производительности. Эти радиаторы наиболее распространены. в Европа.

Трубчатые стальные радиаторы состоят из подающего и обратного коллекторов с соединенными между собой параллельными стальными трубами в самых разных длины и высоты. Они могут иметь специальную форму, совпадающую с структура здания. Некоторые из них используются для обогрева вешалок для полотенец в ванной комнате.

Радиаторы специального назначения изготавливаются из сварной стали или штампованной алюминия и предназначены для установки в потолочные решетки или напольный монтаж. В наличии множество нестандартных форм.

Трубные катушки

Трубчатые змеевики

в основном заменены ребристыми трубами.

Конвекторы

Конвектор — теплораспределительный агрегат, работающий самотёком циркуляция воздуха (естественная конвекция). Есть нагревательный элемент с большое количество вторичной поверхности и содержит две или более трубок с заголовками на обоих концах. Нагревательный элемент окружен ан корпус с отверстием для впуска воздуха внизу и отверстием для выпуска воздуха над нагревательным элементом.

Конвекторы изготавливаются различной глубины, размера и длины. а также в корпусах или шкафах. Нагревательные элементы доступны в готовых черных и цветных металлах. Воздух поступает в корпус под нагревательным элементом, нагревается при прохождении через элемента и покидает корпус через выходную решетку расположен над нагревательным элементом. Блоки заводской сборки, включающие нагревательный элемент и корпус получили широкое распространение.
Они могут быть отдельно стоящими, настенными или встроенными и могут иметь выпускные решетки или жалюзи и арочные входные отверстия или входные решетки или жалюзи, по желанию.

Плинтусы

Плинтусные (или плинтусные радиационные) блоки предназначены для установки по низу стен вместо обычного плинтуса. Они могут быть изготовлены из чугуна со значительной долей лицевая сторона, обращенная непосредственно к помещению, или с оребренной трубой элемент в корпусе из листового металла. Они работают с гравитационной циркуляцией. комнатный воздух.

Плинтусные теплораспределительные узлы делятся на три типа: лучистый, лучистый конвектор и ребристая труба. Сияющая единица, который изготовлен из алюминия, не имеет отверстий для прохода воздуха стена сторону агрегата. Большая часть тепловой мощности этого агрегата приходится на излучение.

Плинтус радиаторного конвектора изготавливается из чугуна или стали.
Блоки имеют вентиляционные отверстия вверху и внизу для обеспечения циркуляции комнатного воздуха над стеной агрегата, который расширил поверхность, обеспечивающая повышенную теплоотдачу. Большая часть нагревать испускаемый передается конвекцией.

Ребристый плинтус с ребристым нагревательным элементом скрыт длинным низким корпусом или крышкой из листового металла. Главный часть тепла передается в помещение за счет конвекции. Выход варьируется в широком диапазоне, в зависимости от физического размеры и используемые материалы. Устройство с высокой относительной производительностью на единица длина по сравнению с общей потерей тепла (что привело бы к концентрация нагревательного элемента на относительно небольшой площади) необходимо избегать. Оптимальный комфорт для проживающих в номере достигается, когда устройства устанавливаются вдоль как можно большего количества открытых стена насколько это возможно.
