WAGO для соединения проводов: как пользоваться зажимами, соединителями

Соединители Wago — это специальные клеммные зажимы от известной германской фирмы, которые используют для соединения двух или нескольких проводников в одном узле. Изделия были созданы, чтобы упростить работу электрика. Они сконструированы таким образом, что их монтаж сводится к одному (для одноразовых Ваго) или двум действиям (для многоразовых с защёлкой). Применяются в соединительных коробках и при подключении осветительных приборов. Главная отличительная черта этих соединителей — применение зажимов Cage Clamp и Fit-Clamp с плоской пружиной. Они используются в быту и в промышленности.

Чаще всего в профессиональной среде ваговские соединители используют для монтажа временных линий. Не рекомендуется эксплуатировать зажимы на предельных показателях нагрузки, в таких условиях неизбежен нагрев.

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

  • При использовании этих изделий, каждый электропровод имеет отдельный зажим.
  • Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
  • Просто монтировать, справится даже новичок.
  • При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
  • Прочные и надежные, устойчивы к вибрациям и ударам.
  • Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
  • Компактность.
  • Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А) Площадь сечения кабеля (мм²) Напряжение (В)
От 6 до 232 От 0.08 до 95 От 100 до 1000

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

  • Плоскопружинные.
  • Cage Clamp.
  • Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади.  Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

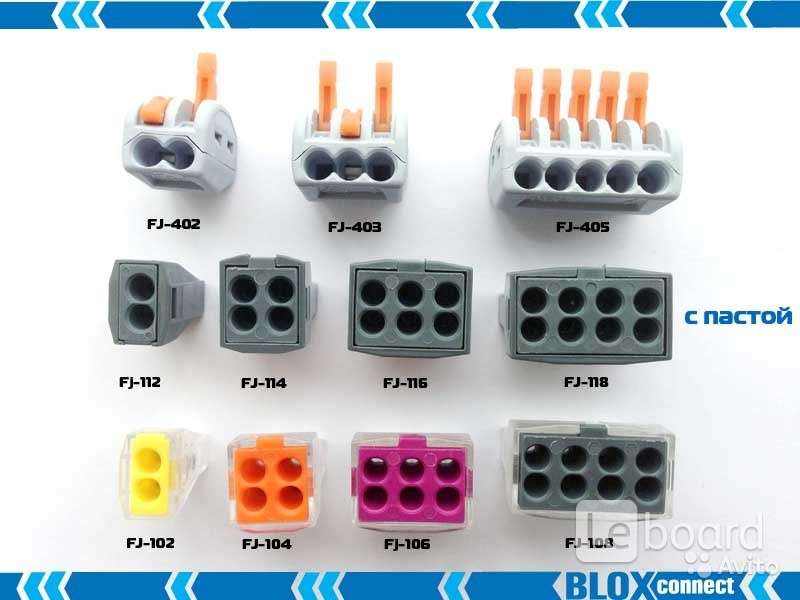

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Профессиональные электрики рекомендуют:

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

  • Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
  • Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
  • Рекомендуется устанавливать только в распределительных коробках.
  • Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
  • Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
  • На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
  • Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
  • Для более точных измерений показателей рекомендуется использовать приборы.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Где купить

Максимально быстро приобрести необходимые комплектующие можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Вывод

Лучше использовать Ваго, так как в его установке сложнее допустить ошибку, он практичнее и безопаснее. Такое соединение будет более продуманным с научной точки зрения, чем любительская скрутка.

Видео по теме

Как правильно соединять провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам о том, как правильно соединять провода.

Дело в том, что 70% ошибок при монтаже электропроводки возникает именно в этой области. Ведь все Вы, наверное, слышали такое утверждение, что «Электрика – это наука о контактах». Один из моих читателей к этому утверждению еще добавил, что «Когда надо — его нет. Когда не надо — он есть».

Чаще всего, проблемы с электричеством возникают по причине плохого контакта (или его отсутствия) в соединительных коробках или электроточках (розетки, светильники, выключатели), а также из-за перегрузки линий электропроводки. Последняя причина — является следствием мощных современных электрических приборов (чайник, микроволновая печь, варочная поверхность, холодильник, стиральная машина и т.п.).

Ответим на этот распространенный вопрос. Как правильно соединять провода, чтобы был хороший и качественный контакт. В данное время чаще всего встречаются следующие соединения проводов:

  • скрутка
  • опрессовка
  • сварка
  • пайка
  • винтовые соединения
  • болтовые соединения
  • самозажимные соединения (WAGO)

А теперь рассмотрим каждый вид соединения.

Скрутка

Скрутка — это самый простой и распространенный вид соединения проводов. Из головы ничего брать не будем, а обратимся к нормативному документу — ПУЭ — 7 издания. В пункте 2.1.21 Главы 2 четко сказано, что:

ПУЭ, п.2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Таким образом, согласно ПУЭ — СКРУТКИ ЗАПРЕЩЕНЫ!!!

Этому есть логическое объяснение. Со временем эксплуатации по причине изменения температуры и линейного расширения в скрутке появляется зазор между соединяемыми проводами. Соответственно, увеличивается переходное сопротивление контакта, он начинает греться, окисляться и в итоге может, либо вообще пропасть, либо привести к плачевным последствиям, вплоть до пожара.

Рекомендую почитать об этом более подробнее в моей статье про случай плохого (ослабленного) контакта в розетке и его последствия, который произошел на одном из пультов управления.

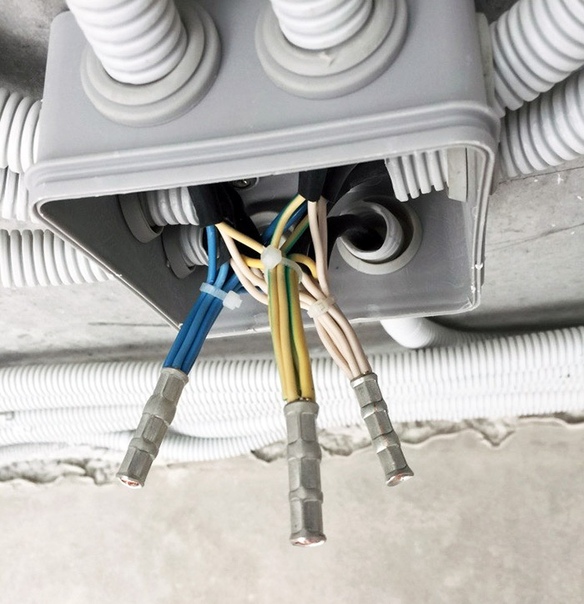

Опрессовка

Опрессовка — это соединения жил проводов и кабелей методом обжатия соединительной гильзы с помощью специального инструмента (пресс-клещи). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов.

Как сделать правильно опрессовку? Для этого нам нужно:

  • соединительная гильза (полая медная или алюминиевая трубка, в зависимости от соединяемого материала проводов)
  • корректно подобрать гильзу по внутреннему диаметру (для этого есть специальные каталоги и инструкции, или можно проконсультироваться в магазине)
  • специальный инструмент — пресс-клещи (пользоваться другим инструментом, например пассатижами, запрещено)

Этапы работы:

  • снимаем изоляцию с провода по длине гильзы (используя специальный инструмент для снятия изоляции типа Knipex или монтажный нож)
  • помещаем провода внутрь гильзы (предварительно можно сделать скрутку)
  • обжимаем специальными пресс-клещами
  • изолируем соединение

Более подробно почитать об опрессовке Вы можете в статье: как пользоваться гильзой под опрессовку и термоусаживаемой трубкой.

Для соединительных изолированных гильз (ГСИ) я применяю пресс-клещи EGI-60.

Для более крупных сечений у меня имеется вот такой гидравлический пресс. Напишу о нем как-нибудь  подробную статью — подписывайтесь на рассылку.

Сварка

Сварка — это соединения жил проводов и кабелей методом контактного разогрева их концов электродом (угольный) до образования контактной точки (шарик). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов, но требует определенных навыков работы со сварочным оборудованием.

Как сделать правильно сварку проводов? Для этого нам нужно:

  • сварочный трансформатор (мощность не менее 1 кВт, выходное напряжение до 24 В)
  • угольный электрод
  • специальный флюс (для защиты расплава от кислорода)
  • очки для сварки
  • кожаные перчатки для сварки

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска
  • делаем скрутку
  • в углубление электрода насыпаем флюс и опускаем нашу скрутку, крепко прижимая ее к электроду
  • включаем сварочный трансформатор в сеть
  • концы жил нашей скрутки сплавятся в «шарик» (контактная точка)
  • после затвердевания спая отводим электрод
  • полученный «шарик» очищаем от флюса металлической щеткой
  • покрываем лаком соединение
  • изолируем соединение

Получается примерно вот так.

Как видите, получается практически цельный провод, т.е. наименьшее переходное сопротивление контакта.

Ради эксперимента, можно попробовать измерить сопротивление контакта у разных способов соединения проводов и убедиться в сказанном.

Пайка

Пайка — это соединения жил проводов и кабелей расплавленным припоем. Данный способ соединения отвечает требованиям нормативных документов, но требует определенных навыков работы. Пайка гарантирует долговечный контакт с хорошей проводимостью. Но ее применение ограничивается по причине механического или термического воздействия.

Читайте статью о том, почему соединения проводов с помощью пайки необходимо избегать.

Как сделать правильно пайку проводов? Для этого нам нужно:

  • оловянно-свинцовый припой (ПОС)
  • флюс — канифоль
  • кисточка для нанесения флюса на жилу
  • наждачная бумага
  • паяльник

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска
  • выбираем вид соединения жил (по таблице ниже)
  • припой подносим к жалу паяльника
  • греем скрутку, чтобы расплавленный припой затекал в скрутку
  • после затвердевания пайки промываем место пайки спиртом
  • изолируем соединение

Вот пример соединения нескольких проводов пайкой.

Пайка используется для соединения жил проводов и кабелей из меди. Но при использовании специальных припоев можно паять жилы проводов и кабелей из алюминия.

Винтовые соединения

Винтовые соединения жил проводов и кабелей

можно использовать для соединения разных металлов, таких как медь с алюминием. Очень широко применяются для присоединения проводов к светильникам или люстрам.

А самое главное, винтовые соединения отвечают требованиям нормативных документов.

Вот пример применения винтовых клеммников для соединения проводов в распределительной коробке, но я такой способ не поддерживаю.

Хотелось бы добавить, что этот вид соединения обладает единственным недостатком — периодически винты в клеммах нужно дожимать (свойство «текучести» алюминия), чтобы улучшить контакт.

В своей работе я применяю винтовые контактные зажимы типа ЗВИ-3 (0,75-4 кв.мм).

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять.

Некоторые винтовые клеммники (зажимы) снабжаются фасонной шайбой или шайбой со звездочкой, которая препятствует выдавливанию жилы из клеммника и обеспечивает надежное постоянное давление на жилу провода и кабеля.

На рынке в данное время представлено большое многообразие клемников с винтовым соединением жил проводов и кабелей.

Болтовые соединения

Болтовые соединения жил проводов и кабелей можно использовать для соединения разных металлов (медь и алюминий), но для этого нужно между ними проложить стальную шайбу.

Данное соединение не уступает винтовым соединениям, но является громоздким, поэтому его трудно разместить в соединительной (распаечной) коробке и требуется больше изолирующего материала.

Самозажимные соединения

На сегодняшний день один из самых распространенных видов соединений жил проводов и кабелей. Его главное преимущество — простота, удобство и скорость монтажа. А также не требует специальных навыков и приспособлений. Примером данного вида соединения являются клеммники WAGO.

Клеммники WAGO выпускаются с множеством серий и вариантов исполнений: количеством соединяемых жил от 2 до 8,  сечением от 0,75 до 4 кв. мм.

В некоторых клеммах Ваго (2273-244 серии) имеется специальная контактная паста, которая препятствует окислению алюминиевых жил. С помощью таких клемм можно соединять жилы из разных материалов, например, медь и алюминий.

А Вы как думаете насколько надежны клеммы WAGO?

В данной статье мы научились правильно соединять провода электропроводки. В следующей статье я Вам расскажу про цветовую маркировку проводов.

P.S. Ко всем соединениям жил проводов и кабелей нужно относится серьезно, ведь от того зависит работа всей электропроводки Вашей квартиры, дома или объекта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

способы, инструменты, как сделать самому

Сращивание проводов между собой, на самом деле это ответственное дело. От этого зависит работоспособность электрического узла или агрегата, уровень сопротивления в сети. Некачественно собранная проводка может привести к нагреву в зоне контакта, а это может создать пожароопасную ситуацию.

Соединение проводов клеммниками

Существующие способы соединения проводников

Кабеля, составляющие основу любой электрической схемы можно соединять между собой разными методами. Ниже приведены наиболее часто применяемые виды соединения кабелей.

  • Сварка — этот метод характеризуется как наиболее надежный. Но, для его реализации необходим сварочный аппарат и определенные навыки в работе с ним.
  • Клеммники (клеммные колодки) — это деталь, выполненная из полимера, но армирована металлическим узлом, в котором и происходит сращивание проводов.
  • Пайка, пригодна для соединения множества типов проводов, которые могут работать как в сетях с большим напряжением, так и в слаботочных (сигнализация, ЛВС и пр.).
  • Опрессовка с применением гильз обеспечивает надежное сращивание, но для ее использования необходимы специализированные устройства.
  • Применение пружинных зажимов типа WAGO, позволяет выполнить сращивание на очень короткое время. При соблюдении всех правил эксплуатации такой зажим будет гарантированно качественным и может работать длительное время.
  • Болтовое сращивание самое простое в исполнении, его применяют при переходе с одного типа кабеля на другой, например, с медного на алюминиевый и наоборот.

При выборе типа сращивания проводов надо учитывать множество факторов.

  • Во-первых, это материал, из которого выполнен проводник.
  • Во-вторых, размер и форма сечения.
  • В-третьих, тип изоляции.
  • В-четвёртых, условия работы.

Рассмотрим особенности применения названных соединений.

Сварка

Соединение проводов сваркой

Для выполнения такого вида соединения необходимо кабеля скрутить между собой, а их концы надо сварить. Результатом правильно выполненной сварки станет шарик из металла. Он и обеспечивает надежное и постоянное сращивание. При этом оно надежно не только в плане электрических характеристик, но и в прочностном тоже. Металл сваренных проводов после сварочной операции представляет собой монолит. При выполнении сварки существует одна тонкость — важно нагреть кабеля таким образом, чтобы не пострадала от высокой температуры изоляция.

У сварного соединения есть один существенный минус — такое сращивание не подлежит разбору. И при необходимости придется просто отсекать сварку и выполнять сборку проводов по новой. Кроме того, для выполнения такой работы у монтажника должен быть под руками сварочный аппарат и электроды. Кроме этого, при выполнении сварки необходимо принимать определенные меры защиты окружающих предметов. Другими словами, сварка проводом связана с некоторыми ограничениями. Поэтому этот способ применяют в исключительных случаях.

Опрессовка

Соединение проводов опрессовкой

Для соединения проводов, таким образом, потребуется гильза, выполненная из алюминия или меди. Ее выбирают в зависимости от марки соединяемых проводов и толщины пучка. Кабеля, очищенные от изоляции и зачищенные до блеска вставляются в гильзу, которая затем обжимается специальными клещами. Предприятия-производители выпускают гильзы с разными характеристиками. Кстати, клещей для обжимки гильз тоже выпускают несколько типоразмеров.

Укладка и обжимка проводов выполняется по определенным требованиям. То есть оголенный провод должен соответствовать определенным размерам. Такой способ соединения проводов применяют профессиональные электрики, но в последнее время они все чаще применяют для соединения проводов пружинные замки.

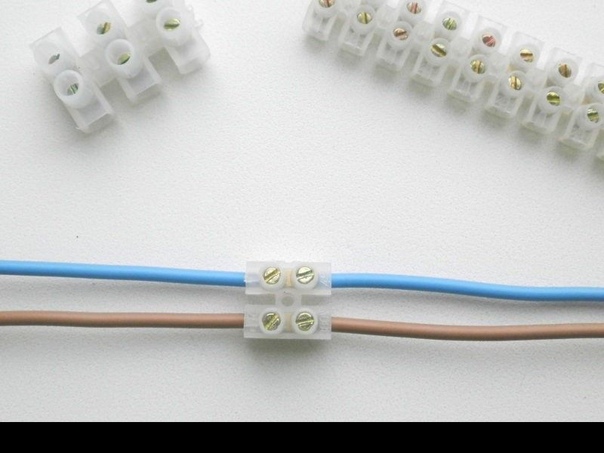

Клеммники или клеммные колодки

Клеммы различных видов

Такой способ соединения проводов не отличается сложностью, их стыковку осуществляют через колодки, выполненные из полимеров, например, полиэтилена высокого давления. Для закрепления конца кабеля применяют резьбовое сращивание. В одной колодке, может, «связано» несколько пар проводов от 1 (пары) до нескольких десятков. Производители выпускают колодки, в которых можно фиксировать кабеля разного диаметра. Но есть небольшое ограничения по их применению, они могут быть использованы только в помещениях с обычной влажностью.

Другой, не менее важный недостаток – это ослабление резьбы. Дело в том, что по прошествии некоторого времени, резьбовое сращивание ослабевает. Особенно это касается колодок, в которых закреплены кабеля, выполненные из алюминия. Ослабление может привести к потере контакта и поэтому при обслуживании электрической аппаратуры с таким способом соединения проводов их постоянно приходится подтягивать.

С другой стороны, наличие клеммника позволяет обеспечить довольно высокую скорость сборки устройства. Для работы с нет необходимости в наличии каких-то специальных навыков, достаточно уметь обращаться с отверткой.

Другое немаловажное достоинство такого метода это возможность сборки в единую сеть проводов выполненных из разных материалов, например, меди и алюминия.

При таком способе между проводами нет непосредственного контакта и поэтому нет риска нагревания проводов и пр.

Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,

Пайка

Этот процесс проходит в несколько этапов. На первом необходимо зачистить концы проводов от изоляции. Кроме, нее с поверхности кабеля необходимо с поверхности кабеля удалить окисел. Это можно выполнить с помощью малоабразивной шкурки. После этого, кабеля прогревают до определенной температуры и окунаются в канифоль. Она должна полностью покрыть места, подготовленные для пайки. После этого кабеля скручивают друг с другом для повышения надежности соединения место скрутки можно обжать плоскогубцами. Кстати, вместо лужения допустимо использовать паяльный флюс. Его можно будет использовать уже после скрутки.

Спаянные провода

После этого собственно можно спаивать кабеля. Их разогревают до такого состояния, пока канифоль не закипит. На жало паяльника захватывают некоторое количество припоя и наносят на скрутку. В нагретом состоянии припой заполняет пустоты между скрученными проводами. Таким образом, создается надежно электрическое сращивание.

После того как место пайки остынет с его поверхности необходимо удалить остатки флюса, промыть его и затем закрыть изолирующим материалом.

Для слаботочных систем (сигнализация, ЛВС и пр.) пайку можно считать оптимальным решением для соединения их узлов и систем. Но для выполнения разводки в домашних или производственных условия применение пайки нежелательно. Все дело в том, что припой обладает невысокой температурой плавления. Если через такое сращивание будут проходить большие токи, то припой вследствие перегрева будет испаряться. То есть с течением определенного времени контакт придет в негодность, и раз от раза будет разогреваться сильнее и сильнее. Такая ситуация может привести к возгоранию.

Еще один недостаток пайки – это низкая прочность соединения. Дело в припое. Большая часть этого материала изготовлена на основании олова или свинца. Оба эти материала не отличаются высокими прочностными параметрами. То есть, может сложиться такая ситуация когда проводники, особенно если они изготовлены из жесткого материала просто будут вываливаться из паяного узла, например, при попытке упаковать его в короб.

То есть использование пайки при выполнении электромонтажных работ в доме или производственном помещении не самое лучшее решение.

Пружинные зажимы

Множество споров вызывает такой метод, как сращивание проводов с помощью пружинных зажимов. На практике чаще всего применяют два типа зажимов WAGO и колпачки СИЗ. Эти два устройства имеют один общий элемент – сильную пружину, которая создает надежный контакт с проводом.

Пружинные зажимы

Именно эта пружина и вызывает споры. Критики этой системы утверждают, что со временем пружина ослабевает, и качество контакта снизиться. Такое снижение будет приводить к нагреву пружины и ее большему ослаблению. То есть существует вероятность того, что через некоторое время температура нагрева достигнет такого уровня, при котором пластиковый корпус начнет деформироваться, ну а к чему это может привести неизвестно.

Сторонники такого способа соединения утверждают, что если сращивание выполнено в полном соответствии с требованиями изготовителя, проблем с соединением быть не может.

На самом деле, на рынке электротехнической арматуры существует множество контрафакта, который, ни в какой мере не отвечает требованиям, предъявляемым к продукции такого рода. Лицензированная продукция работает в электрическом оборудовании годами и не вызывает при этом никаких нареканий.

Зажимы WAGO

Они вышли на отечественный рынок не так давно и уже произвели определенный фурор. С их использованием соединения выполняют довольно быстро, при этом сращивание такого класса отличается высокой надежностью. Особенно если оно в полной мере отвечает требованиям производителя.

Зажимы WAGO

Это изделие возможно использовать для соединения проводов, причем не так и важно, состоит он из одной жилы или нескольких. Но сечение не должно быть меньше 0,5 мм2 и больше 4 мм2. Для соединения проводов с большим сечением применяют модификации этого разъема.

Снятие изоляционного слоя с проводов

Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.

Предназначение изоляции

Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током.

Изоляция

Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие.

Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.).

Снятие изоляции

Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер.

В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой.

Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника.

Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.

Инструменты для зачистки проводов

Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:

  • резак, который оснащен острыми сменными лезвиями;
  • плоскогубцами;
  • ножницы, которые применяют для разрезания проводов и металла.

Следует принять во внимание, что любое неосторожное движение может повредить жилы, проложенные внутри кабеля.

Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем.

Инструменты для снятия изоляции

Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя.

Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя.

Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств.

И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции.

На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги.

Использование клеммных колодок

Среди профессиональных электриков ходит такая присказка о том, что электротехника это наука о контактах. В самом деле, при ремонте или восстановлении проводки чаще всего встречаются неисправности именно в проводке, точнее, в отсутствии контакта. Один из способов получения качественного контакта является использование клеммных колодок.

Клеммные колодки

Простая скрутка проводом уже давно в прошлом. На рынке можно найти множество приспособлений, предназначенных именно для эффективного соединения проводов. Одно из таких приспособлений – это и есть клеммная колодка.

Эти изделия различаются не только по цене, но и по используемым для их производства материалам. Существуют определенные различия и в конструкции, но они не принципиальны.

Конструктивно колодка устроена следующим образом. В ячейки корпуса устанавливают трубки, выполненные из медного сплава, в теле которых проделана резьба.

Размеры этих трубок отличаются друг от друга, и зависят от размера сечения проводов.

Колодки нашли свое применение в самых разнообразных местах. Например, ее можно встретить дома, там ее устанавливают при подключении потолочного светильника к домовой электрической сети.

Без такого устройства сложно обойтись при ремонте перебитой проводки. Часто бывает так, что длины проводов просто не хватает для их прямого соединения (скрутки).

Но, допустимо применять колодку, только в том случае, если она будет установлена в коробке. Скрывать ее настенное покрытие недопустимо.

Бесспорно, сращивание, выполненное с применением колодки, обладает меньшей надежностью, чем пайка, но такое сращивание требует меньшее количество трудозатрат на его создание.

К явным достоинствам соединения проводов через колодки можно назвать возможность соединения алюминиевой и медной проводки.

На что необходимо ориентироваться, выбирая тип коробки. В первую очередь на размер тока, который будет протекать через сращивание и, конечно, потребное количество отверстий для закрепления проводов.

Работа с коробкой не вызывает особых затруднений даже у новичков в профессии или любителей. На самом деле, монтаж выполнить очень просто. Необходимо подобрать колодку с нужным размером ячейки, отсечь лишние ячейки. Установить подготовленные жилы в ячейки и, используя предустановленные винты зажать каждый проводник. Для установки кабеля необходимо снять слой изоляции на расстоянии 5 – 7 мм от конца кабеля.

Особого внимания требует работа с алюминиевыми проводами. Если соединяют кабеля, выполненные из алюминия, то необходимо помнить о том, что жила из этого материала может переломиться. У проводов из алюминия наблюдается текучесть. Под воздействием давления, создаваемым винтом, алюминий может «поплыть». Таким образом, состояние контакта ухудшится.

Пружинные клеммы

Для соединения проводов применяют пружинные клеммы типы WAGO. Так, называется немецкая компания, которая вывела на рынок устройство, которое позволяет избежать множества проблем при соединении проводом традиционными способами. Например, слабой вибростойкости.

Пружинные клеммы WAGO

Качественный контакт обеспечивается за счет усилия пружинного зажима, используемого в устройстве этого типа. К явным достоинствам такого зажима можно отнести:

  1. Надежность соединения даже при работе разъема в условиях повышенной вибрации.
  2. Высокую скорость сборочных работ.
  3. Качество сборки, которое практически не зависит от квалификации монтажника.
  4. Пружинные клеммы гарантируют то, что в процессе эксплуатации исключается возможность короткого замыкания и нагрева контактов.
  5. Для монтажа проводки нет необходимости в применении какого-либо специальных инструментов.

Установка колпачков СИЗ

Для соединения кабелей, применяют колпачки СИЗ. Для изготовления этого изделия применяют полимерные материалы, которые при возгорании не поддерживают горение и при этом обладают электроизоляционными свойствами. Эти устройства спокойно работать под напряжением в 600 В.

В теле колпачка смонтирована стальная пружина, сжимающая проводник.

Корпус, выполненный из полимеров, выполняет функцию защиты соединения, ко всему прочему, он изолирует место соединения проводов. При разделке изоляции монтажник должен следить за тем, чтобы оголенный металл, не выходил за пределы колпачка, и одновременно с этим попадал в зону действия пружины. При использовании колпачков СИЗ, нет необходимости в применении дополнительных изоляционных материалов.

Опрессовка специальными гильзами

В практической работе электрики применяют несколько методов соединения проводов. Их сваривают, паяют, соединяют через колодки и пружинные зажимы. У каждого способа есть определенные недостатки и достоинства, которые становятся видны во время работы электрического оборудования.

Для получения соединения проводов, работающих под высоким напряжением самым эффективным способом, считают опрессовку с использованием гильз.

Использование этого способа соединения позволяет добиться решения двух задач – получение качественного контакта и обеспечение механической стыковки.
Для опрессовки проводов с диаметром до 120 мм2 можно использовать ручной обжимной инструмент. При обработке проводов с большим сечением, необходимо использовать зажимы проводов с гидравлическим приводом.

Пайка либо сварка

Эти способы соединения проводов применяют довольно часто. Пайку используют при работе со слаботочными соединениями (сигнализация, охранные системы). Для работы с пайкой применяют ручные паяльники и так называемые паяльные станции. Но у этого способа соединения существует недостаток. Дело в том, что при перегреве проводов припой может просто испариться.

Сварку применяют достаточно редко. Все дело в том, что для этого способа требуется наличие сварочной аппаратуры и монтажник должен владеть навыками работы со сваркой.

При выполнении сварки или пайки зажимы для проводов не нужны, но наложить слой изоляции должен быть в наличии.

Скрутка и изоляция

Как уже понятно, способы соединения проводов многочисленны и каждый из них имеет плюсы и минусы. Еще не так давно, самым популярным способом была скрутка.

Способы скрутки проводов

Ее делали, таким образом, концы проводов зачищали и скручивали между собой. Такое сращивание, наверное, самое ненадежное. Полного контакта проводов при скрутке, как при сварке не может быть. Поэтому эти соединения часто перегреваются и выходят из строя. Именно поэтому правила выполнения электромонтажа запрещают использования такого способа соединения.

Для изоляции проводов применяют изоляционную ленту.

Зажим орех

Зажим «орех»

Такое устройство применяют довольно часто. Они широко используются при укладке проводки на этажах в подъезде. На самом деле такое устройство называют ответвительным разъемом, а орехом его прозвали профессиональные электрики, по внешнему виду он действительно похож на этот плод.

Использование болта

Для сборки проводников без пайки часто применяют болтовое сращивание. Такой вид сборки применяют для соединения проводов, выполненных из разных сортов металла, к примеру, меди и алюминия.

Что делать если проводов несколько

Для соединения проводов использую разные способы, но необходимо понимать, что сажать на одну линию компьютер и какой-то мощный аппарат нецелесообразно. Поэтому перед тем как приступить, к выполнению работ по прокладке проводов в доме надо понять, как и куда будет подключен тот или иной прибор. Так, стиральную или моечную машины, необходимо подключать по отдельной линии.

Что делать если жилы разного сечения

Для соединения проводов разного сечения используют клеммные колодки.

Объединение многожильных и одножильных изделий

Для соединения многожильных и одножильных проводов применяют разные методы:

  • сварку;
  • пайку;
  • опрессовку.

Как проводить работы в воде и земле

Работа с электричеством требует соблюдения всех мер безопасности и использования только электрозащищенного инструмента. Все работы могут выполняться только при отключенном электричестве.

Как соединить алюминиевые и медные проводники

Любой, даже начинающий электрик знает, что прямое сращивание медного и алюминиевого проводов недопустимо. В месте контакта начинаются окислительные процессы, приводящие в результате к нагреву и потере контакта.

Поэтому для сращивания проводов разного типа применяют или клеммные колодки или ботовое сращивание.

проводное соединение - это ... Что такое проводное соединение?

  • Connection (песня Elastica) - Сингл Connection от Elastica из альбома Elastica Released… Wikipedia

  • Ювелирные изделия с проволочной обмоткой - Обмотка проволоки - один из старейших методов изготовления украшений вручную. При обмотке проволоки украшения изготавливаются с использованием ювелирной проволоки и деталей, похожих на проволоку (например, булавок), для изготовления компонентов. Затем компоненты провода соединяются друг с другом…… Wikipedia

  • Трос - состоит из нескольких прядей, уложенных (или скрученных) вместе, как спираль.Каждая нить также сделана из металлических проволок, уложенных вместе по спирали. Первоначально использовалась проволока из кованого железа, но сегодня сталь является основным материалом для изготовления канатов. История… Wikipedia

  • Гайка для проволоки - [http://www.idealindustries.com/wt/TwistOnWireConnectors.nsf] является зарегистрированным товарным знаком [http://www.idealindustries.com Ideal Industries] для разъема скрученного провода. Эти соединители используются для крепления двух или более электрических проводов…… Wikipedia

  • Wire (groupe punk) - Wire (groupe) Pour les article homonymes, voir Wire.Wire - это группа британского рока, образованная в 1976 году Грэмом Льюисом (гитара бас, вокал), Брюсом Гилбертом (гитара), Колином Ньюманом (гитара, голос) и Робертом Готобедом (ударные). Sa musique…… Wikipédia en Français

  • телеграмма - [waɪə ǁ waɪr] глагол [переходный] 1. отправлять деньги в электронном виде из одного банка в другой: • Прокуроры заявили, что Беркс перевел 45 000 долларов своей девушке и перевел 13 300 долларов на банковский счет во Флориде. 2. Также подключите что-нибудь к… Финансовые и коммерческие условия

  • Скорость провода - или скорость провода относится к гипотетической максимальной скорости передачи данных по кабелю или другой среде передачи.Скорость провода зависит от физических и электрических свойств кабеля в сочетании с самым низким уровнем соединения…… Wikipedia

  • перехватчик проводов - провод | отвод | пинг «WYR TAP ihng», существительное, прилагательное или wire tappping. –N. установление секретного соединения с телефоном, телеграфом или их проводами для прослушивания разговоров или записи информации, передаваемой по ним. Прослушивание телефонных разговоров запрещено законом в…… Полезный английский словарь

  • wire | tap | ping - «WYR TAP ihng», существительное, прилагательное или прослушивание проводов.–N. установление секретного соединения с телефоном, телеграфом или их проводами для прослушивания разговоров или записи информации, передаваемой по ним. Во многих странах прослушивание телефонных разговоров запрещено законом…… Полезный английский словарь

  • соединение - соединение W2S3 [kəˈnekʃən] n ▬▬▬▬▬▬▬ 1¦ (взаимосвязь) ¦ 2¦ (соединение) ¦ 3 в связи с чем-то 4¦ (электрический провод) ¦ 5¦ ( поезд / самолет и т. д.) ¦ 6¦ (дорога / железная дорога и т. д.) ¦ 7¦ (люди) ¦ ▬▬▬▬▬▬▬ 1.) ¦ (ОТНОШЕНИЯ) ¦… Словарь современного английского языка

  • соединение - соединение BrE существительное 1 STH, КОТОРЫЕ СВЯЗЫВАЮТ ВЕЩИ (C) способ, которым два факта, идеи, события и т. Д. Связаны друг с другом, и один из них связан или вызван другим (+ между): соединение Между курением и раком (+ с): Его высказывание…… Словарь современного английского языка Longman

  • Лучшее соединение клеммных проводов - Отличные предложения по подключению клеммных проводов от глобальных продавцов клеммных проводов

    Отличные новости !!! Вы попали в нужное место для подключения клеммного провода.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний терминальный провод должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что подключили клеммный провод к AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в правильности подключения клеммных проводов и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести terminal wire connection по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    wire connection - перевод на немецкий - примеры английский

    Эти примеры могут содержать грубые слова на основании вашего поиска.

    Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

    TERMxx - увеличивается для каждого проводного соединения .

    Необязательные символы, которые указывают тип символа для этого проводного соединения .

    Вставляет схематическое изображение проводного соединения в изображения посадочного места панели.

    Fügt Informationen über die Drahtverbindungen im Stromlaufplan in die Darstellungen des Schaltschrank-Grundrisses ein.

    Введите расстояние по оси Y между каждым проводным соединением .

    AutoCAD Electrical сообщает о каждом проводном соединении , как показано.

    AutoCAD Electrical erstellt Berichte zu jeder Drahtverbindung genau so, wie sie angezeigt werden.

    Он измеряется в виде целого числа единиц расстояния между проводами и единиц расстояния ловушки.

    Die Messung erfolgt in ganzzahligen Sperrabstand - Einheiten der Drahtverbindung .

    Чтобы добавить новый стиль схемы, создайте следующие чертежи шаблона соединения проводов .

    Um einen neuen Stromlaufplanstil hinzuzufügen, erstellen Sie die folgenden Vorlagenzeichnungen für Drahtverbindungen .

    Эта кодировка, если она присутствует, влияет на способ, которым AutoCAD Electrical вычисляет проводное соединение от / до последовательности.

    Durch diese codierung wird, wenn sie vorhanden ist, die Art und Weise beeinflusst, in der AutoCAD Electrical die Sequenz der Drahtverbindung von / nach beeinflusst.

    Если только одно проводное соединение , то имя атрибута - TERM01.

    Bei einer einzelnen Drahtverbindung wird der Attributname KLEMME01 verwendet.

    После нажатия «Вставить» выберите точку вставки для каждого проводного соединения .

    Wählen Sie den Einfügepunkt für jede Drahtverbindung , der beim Klicken auf Einfügen verwendet werden soll.

    Нажмите правую кнопку, чтобы установить ориентацию проводного соединения .

    Klicken Sie auf die rechte Schaltfläche, um die Ausrichtung der Drahtverbindung einzustellen.

    Нарисуйте график для проводного соединения .

    Сохраните чертеж в соответствующую папку библиотеки, следуя соглашению об именах шаблонов для подключения проводов .

    Speichern Sie die Zeichnung im entsprechenden Bibliotheksordner unter Beachtung der Benennungskonvention für Drahtverbindungen .

    Переносит значение вывода по умолчанию для проводного соединения .

    Добавьте дополнительный атрибут описания клеммы к выбранному проводному соединению .

    Fügen Sie der ausgewählten Drahtverbindung das optionale Klemmenbeschreibungsattribut hinzu.

    Выберите из списка стиль и направление проводного соединения .

    Вы можете определить текстовый формат для проводного соединения по умолчанию , используя диалоговое окно Panel Configuration.

    Sie können das standardmäßige Textformat für die Drahtverbindung im Dialogfeld Schaltschrankkonfiguration festlegen.

    Атрибуты контактов, добавляемые с каждым проводным соединением , могут отличаться в зависимости от типа символа.

    Anschlussattribute, die mit mehreren Drahtverbindungen hinzugefügt wurden, können sich im Symboltyp unterscheiden.

    Устройство для ультразвукового контактного подключения проводов к электронным компонентам.

    Vorrichtung zur ultraschallkontaktierenden Drahtverbindung an elektronischen Komponenten.

    В 1954 году было построено прямое проводное соединение с Улан-Батором.

    Дом

    Wireworld Cable Technology была основана с уникальной миссией совершенствования аудиокабелей путем объективных тестов на прослушивание.

    С изобретением кабеля Comparator ™, удостоенного награды CES Innovations (патент США 5,740,255), мы создали лучший способ проверки кабелей на предмет сохранения музыки. Наши объективные тесты на прослушивание намного более информативны, чем сравнение обычных кабелей, потому что кабели сравниваются с практически идеальным тестовым контролем, прямым соединением между компонентами.Мы называем эти тесты прослушивания «Кабельный полиграф», и теперь мы предоставляем 24/96 волновые файлы записанных тестов кабеля в нашей библиотеке кабельного полиграфа.

    Аудиопрофессионалы по всему миру подтвердили эффективность тестирования кабеля на полиграфе. Роберт Харли, редактор журнала «Абсолютный звук», охарактеризовал кабельный полиграф как «проливающий свет на то, как именно каждый кабель влияет на звук». Ведущий автор книг по звуковой инженерии, Бобби Овсински, заявил: «Я был большим скептиком по поводу того, что высококачественные кабели могут предложить какие-либо улучшения звука, но Wireworld сильно изменил мое мнение».Это преимущество в испытаниях привело к получению нескольких патентов, включая технологию кабеля DNA Helix, и позволило нам оптимизировать состав материалов в нашей бесшумной изоляции Composilex 3. Эти мощные инновации позволили Wireworld создать аудиокабели высочайшего качества в мире как для бытовых, так и для профессиональных приложений.

    Посетить веб-сайт

    ПРО АУДИО

    Цель запатентованной кабельной технологии DNA * Helix компании Wireworld - дать слушателям возможность испытать свою музыку без потерь и окрашивания, обычно вызываемых кабелями.Проверка на полиграфе показывает, что основные звуковые эффекты кабелей вызваны электромагнитными эффектами. Эффект, называемый сопротивлением вихревым токам, который увеличивается по мере скручивания нитей, особенно проблематичен, поскольку он маскирует тихие музыкальные детали. Чтобы преодолеть эти проблемы, нити в конструкции ДНК-спирали полностью параллельны, обеспечивая наиболее прямой путь прохождения сигнала при минимальном сопротивлении вихревым токам. Эти параллельные жилы проходят в слоистых плоских проводниках, которые направляют электромагнитную энергию и отклоняют помехи.Кроме того, в аналоговых кабелях расстояние между положительным и отрицательным проводниками настраивается на слух, чтобы соответствовать чистому звуку прямого подключения. Эффект от этой настройки подобен фокусировке объектива: красивые текстуры и динамика живой музыки переходят в яркую трехмерную фокусировку при подходящем расстоянии. (* Обозначенный нейтрализующий массив)

    "Каждая деталь может повлиять на чистоту сигнала. Материал проводника, изоляция и разъемы - все это важно, но проектирование

    самый эффективный путь для электромагнитной энергии -

    ключ к реалистичному воспроизведению музыки.«

    Дэвид Зальц

    Президент, проектировщик кабелей

    Конструкции Symmetricon и Uni-Path обеспечивают те же преимущества, что и более сложная конструкция ДНК-спирали, в более дешевых и небольших приложениях. И Symmetricon, и Uni-Path улучшают электромагнитную эффективность и защиту. Эти нововведения позволяют воспроизводить больше информации об исходном сигнале, улучшая как звук, так и изображение.

    Конструкция Fluxfield в наших полноразмерных шнурах стабилизации питания состоит из 24 изолированных проводов, намотанных вокруг плоских внутренних сердечников, для максимальной индуктивной и емкостной фильтрации.Двойные экраны высокой плотности предотвращают проникновение и излучение шума наружу. Эти уникальные элементы минимизируют шум и линейные резонансы, особенно при большей длине. Плоская гибкая конструкция легко скручивается, что упрощает использование. В мини-шнурах питания используется более простая версия конструкции Fluxfield для повышения точности работы компонентов с низким энергопотреблением.

    Любовь к музыке. Страсть к инновациям. Чувство промышленного дизайна. Поиск деталей. Врожденная способность снова и снова доказывать неправоту скептиков.Вот кто мы есть. Как и многие аудиофилы, Дэвид Зальц десятилетиями совершенствовал свой опыт прослушивания музыки. Он искренне увлечен использованием объективных тестов на прослушивание для создания кабелей, сохраняющих мельчайшие детали и выразительность музыки. Чем ближе мы приближаемся к тому, чтобы привнести интенсивность и красоту живой музыки в вашу комнату для прослушивания, тем ближе мы подошли к достижению наших целей.

    Это началось в 1980 году, когда Дэвид понял, что единственный способ узнать, что теряется из-за кабеля, - это полностью удалить его.Вместо того чтобы просто сравнивать кабели, он начал их тестировать на практически идеальных прямых соединениях, выполненных путем стыковки компонентов с помощью специальных адаптеров. Знания, полученные в результате десятилетий этих испытаний, привели к нескольким патентам, поскольку Дэвид продолжал разрабатывать конструкции кабелей, которые звучат все ближе и ближе к предельной чистоте прямого соединения. Короче говоря, Дэвид разработал более эффективное тестирование, которое давало реальные ответы и реальные решения, а не просто разные результаты.

    В 90-х Дэвид сотрудничал с В.P. / Operations, Сара Флатен, и вместе они продвинули компанию в направлении устойчивого роста и прогресса с преданностью лояльному, хорошо обученному персоналу и отличному обслуживанию клиентов; люди, которые гордятся созданием продукта, действительно соответствующего его репутации. Попробуйте кабели Wireworld для себя, если ощущение живого выступления - это то, что вам нужно для прослушивания.

    проводное соединение - Французский перевод - Linguee

    Когда проблемный участок короткий

    [...]

    достаточно, вы можете присмотреться, чтобы найти

    [...] вырезать или l oo s e проводное соединение a n d для ремонта [...]

    это стандартные разъемы проводов, или вам

    [...]

    может разрезать провод и установить новый провод.

    robomow.com.au

    Quand la section problmatique est Suffisamment Courte, vous pouvez

    [...]

    черчер внимательность для труб ла

    [...] coupure o u les faux contact et d e le s rparer [...]

    en utilisant des prises standard, ou

    [...]

    vous pouvez couper le fil et installer un fil neuf.

    robomow.nl

    Основанная в 1989 году, Citrix Systems Inc. является ведущим в мире поставщиком решений для доступа по требованию, то есть с возможностью запуска

    [...]

    любое приложение на любом компьютерном терминале независимо от типа

    [...] соединения, с ut a проводное соединение t o t he Интернет.

    git.ch

    Cr en 1989, Citrix Systems, Inc. является лидером по производству логических серверов приложений - c'est - dire la possible

    [...]

    приложение d'excuter n'importe quelle для клиента n'importe quel poste, quel que

    [...] soit le type de connection, s an s fil a u Web .

    git.ch

    В зависимости от исполнения напряжение питания и сигнал тока равны

    [...] переносится на том же t w o - проводное соединение c a bl e.

    vegaswing.com

    Напряжение питания и сигнальные кабели, каналы

    [...] версии, номинал м e cble d e raccordement bifilaire.

    vegaswing.com

    С t hr e e - проводное соединение , t he сопротивление линии [...]

    автоматически компенсируется до 5 метров.

    deltaohm.com.br

    Avec le raccorde me nt tro is fils, l a r sist an ce de [...]

    ligne est compense automatiquement jusqu '5 mtres.

    deltaohm.com.br

    A 2 - проводное соединение i s p возможно, [...]

    , но возможна дополнительная погрешность измерения в зависимости от длины провода.

    jumo.net

    Le raccordement

    [...] en techni qu e 2 fils est p o possible mais [...]

    cela peut provoquer une erreur de mesure Supplmentaire suivant la longueur du cble.

    jumo.net

    В зависимости от наличия на рынке мы оставляем за собой право изменять цвета

    . [...] идентификатор n o f проводное соединение .

    microprecision.ch

    En fonction de la disponibilt du march nous nous rservons le droit de modifier les couleurs

    [...] d'identificat io n des fi ls de connexion .

    microprecision.ch

    Напряжение питания и цифровой выходной сигнал передаются через

    . [...] тот же t w o - проводное соединение c a bl e к [...]

    терминала.

    vegaswing.com

    Напряжение питания и сигнальные провода для дополнительных проводов

    [...] de raccordement par le m me cble bifilaire .

    vegaswing.com

    T hr e e проводное соединение t o t he взрывозащищенный датчик [...] Пружинные клеммы

    обеспечивают очень быстрое и надежное электрическое соединение.

    draeger.com

    U n cble de tro is conducteurs bl ind d e 2400 [...]

    метра максимальной длины соединяет вспомогательные средства защиты от запаха.

    draeger.com

    T w o - проводное соединение P t 1 00 и Pt 500 Защитная трубка

    aquametro.com

    Circu it de ux проводники Pt 100 et Pt 500 [...]

    Защитная трубка

    aquametro.com

    При использовании t он 4 - проводное соединение y o u может отключить / включить настройку эха.

    jumo.net:443

    En cas d'utilisation de l a connexion 4 fils v or s pouvez dsactiver / activer les rglages de l'cho.

    jumo.net:443

    T w o - проводное соединение b u t можно преобразовать в четырехпроводный, подключив непосредственно к головке датчика

    aquametro.com

    Techniqu e deu x проводники d irect em ent convertie en Technique Quatre Co nd ucteu rs aux акваметро.com

    Более надежный

    [...] заземление, потому что только один gr или n d проводное соединение i s m ade - обычная гирляндная перемычка [...] Метод

    исключен.

    tnb.ca

    U n raccord de m ise la terre plus fiable car il n'y a q u ' une s eul e connection - On lim in e la mthode [...]

    des bretelles installes en guirlande.

    tnb.ca

    T h e проводное соединение d e sc разрыв, как показано ниже

    baxtran.com

    La de scr iptio n d u cble d oit se r a liser [...]

    в номере с ванной комнатой

    бакстран.com

    Испытания показали, что изоляционный материал, покрытый MPET, может легко воспламениться от дуги; тем не менее, MPET имеет тенденцию к сжатию вдали от источников высокой температуры, таких как сопротивление

    [...]

    Нагрев при недокрутке

    [...] электрическая мощность или gr ou n d проводное соединение . V ar ious потенциал [...]

    источников возгорания, в том числе электрические

    [...]

    и неэлектрические, были оценены в зоне пожара.

    tsb-bst.gc.ca

    Les essais ont rvl que les matriaux изоляторы, восстанавливающие PET mtallis peuvent facilement s'enflammer sous l'effet d'un arc lectrique; toutefois, le PET mtallis atendance s'carter par retrait des sources de chaleur Intensive, Com celles

    [...]

    qui peuvent rsulter d'un chauffage

    [...] par r si stanc e u ne connection d ' al ime ntati on lectrique [...]

    ou de mise la terre mal serre.

    tsb-bst.gc.ca

    A t hr e e - проводное соединение a l lo ws до десяти [...]

    (пять для Constructo) кнопочные переключатели с подсветкой для установки в ванных комнатах, кухнях и прачечных.

    expair.ca

    Un raccor de ment de 3 fils p erm et l ' in stallation [...]

    плюс 10 прерывателей бутонного пусса (5 штук Constructo) в

    [...]

    salle de bains, la kitchen ou la salle de lavage.

    expair.ca

    Рабочее напряжение и сигнал цифровой шины передаются по одному и тому же каналу t w o - проводное соединение c a bl e.

    vega.cl

    Напряжение обслуживания и сигнальная шина имеют количество проводов в размере и cble d и двунаправленный кабель.

    vega.cl

    C: T w o - проводное соединение D : Thr e e - проводное соединение проводное соединение Fo u r - проводное соединение

    leroy-somer.com

    C : соединение 2 fils D: соединение 3 fils E: соединение 4 fi LS

    leroy-somer.com

    Простой t w o - проводное соединение a l lo ws простая установка [...]

    системы удаленного контроля температуры, даже если MegaMix не

    [...]

    подключен к системе автоматизации.

    e-armstrong.com

    Ун простой

    [...] raccordem en t d eux fils per met d 'i nstaller [...]

    Facilement le systme de rgulation de la temprature Distance,

    [...]

    мм, если MegaMix не поддерживает автоматизацию системы.

    e-armstrong.com

    Регулятор громкости модели AT150 оснащен регулируемым импедансом для использования в нескольких помещениях, отсоединяемый ab l e проводное соединение s t ri p для простой установки и закрыто самоклеящаяся неопреновая прокладка для защиты ваших дорогих аудиокомпонентов от возможного короткого замыкания при установке регуляторов громкости в металлических электрических коробках.

    dumoulin.com

    Командный объем AT150 является изменяемым сопротивлением для использования в дополнительных ценах, без кордона и raccordement d tachabl e pour u ne installation simple et couvert d 'un revtement en noprne autocollant afin de protger vos composants audio dispendieux contre les court-circuit, possibles en installing les commandes de volume dans les botes lectriques.

    dumoulin.com

    Различные базовые модули с 2, 3 или 4 - проводное соединение a r e доступно для подключения.

    microinnovation.com.pl

    Pour le raccordement, vous avez le choix entre diffrentes включает в себя avec raccordement l'aide d e 2, 3 или 4 fils .

    microinnovation.com

    С трехконтактным штекером можно снять пластиковую крышку

    [...] в стороны, чтобы открыть t h e проводное соединение t o e каждый штифт.

    fencing.ca

    На реставраторе peut l a капсула d e plastique

    [...] protgeant la fi che triple pou r exp os er l es соединения .

    fencing.ca

    Этот подход обеспечивает прямые кромки и

    [...] обычно используется t he 4 - проводное соединение t e ch nique.

    csa.cedes.com

    Cette te ch nique permet d'obtenir des bourrelets [...]

    прав и используют gnralement une connectique 4 fils.

    csa.cedes.com

    Только квалифицированный

    [...] персонал должен делать t h e проводное соединение w o rk .

    deif.com

    Уникальная квалификация персонала

    [...] autoris f ai re le s oprations d e cb la ge.

    deif.com

    Это соединение объединяет

    [...] преимущества pu s h - проводное соединение a n d преимущества [...]

    технологии соединения зажима клетки.

    wago.us

    Ce tte соединение pr sente l 'avantage de l a connection [...]

    enfichage direct avec ceux du ressort.

    wago.com

    Измерение сопротивления, т.е.

    [...] анализ потенциометров с th 2 - подключение проводов , a re невозможно.

    pdb.turck.de

    Des mesures de rsistance, ainsi que l'valuation de

    [...] Potentiom tr es a vec raccordement en tech ni que 2 fi ls ne so nt pas возможные.

    pdb.turck.de

    Мы находим сообщество техников, у которых есть

    [...]

    поддерживал ежедневный контакт на протяжении многих лет по всей Европе

    [...] Заземление при помощи основного fo u r - проводное соединение .

    ebu.ch

    Nous avons Trouv une communaut de techniciens qui, pendant des annes, a

    [...]

    gard des contacts quotidiens dans toute la zone europenne de

    [...] радиодиффузия grc e de sim ple s соединения q uatr e fils .

    ebu.ch

    Для всех остальных увлажнителей, за исключением модели на 120 В, требуется a 3 - проводное соединение ( L 1- L2-нейтраль) для подачи 120 В. трансформатор расположен на плате управления.

    thermolec.com

    За исключением модели на 120 вольт, все типы моделей nt Recevoir un e alimentation 3 fils (L1-L2-Neutre) для четырехпозиционного напряжения 120 вольт для преобразования на месте цепи управления.

    thermolec.com

    Никогда не подключайте вспомогательное напряжение к

    . [...] клемма 3 для 3 / 4 - проводное соединение , s в CE это будет [...]

    также приводит к выходу из строя позиционера

    von-rohr.ch

    S ur les raccords 3/ 4 conducteurs, ne raccordez [...]

    jamais la Voltage auxiliaire la borne 3; ceci dtruirait en effet galement le positionneur.

    von-rohr.ch

    Регуляторы громкости Omage AT150 и AT200 с

    [...] [...] Автотрансформаторы и регулируемый импеданс для многокомнатных систем предназначены для работы с мощными нагрузками и обеспечения чистого звука.Отсоедините ab l e проводное соединение t e rm inals упрощают и ускоряют установку.

    dumoulin.com

    Объемные AT150 и AT200 d'Omage с автоматическими преобразователями и модулями сопротивления для установок, работающих с несколькими устройствами, не требующими больших затрат на высокое качество и добычу.

    dumoulin.com

    Verizon: услуги беспроводной связи, Интернета, телевидения и телефона

    Центр ресурсов по специальным возможностям Перейти к основному содержанию Сделайте заказ до 12 часов вечера, чтобы получить бесплатную доставку из магазина и у обочины или доставку в тот же день.Магазины закрываются в 16:00.

    Получите праздничные подарки сегодня, делая покупки в Интернете или через приложение My Verizon.

    Самовывоз из магазина и у обочины:
    • Сделайте заказ онлайн и получите бесплатно в магазине или на обочине.
    • Мы сообщим вам по электронной почте, когда ваш заказ будет готов к отправке. Ваш заказ будет удерживается в течение 3 дней с момента размещения.
    • Чтобы забрать, вам понадобится действительное удостоверение личности государственного образца с фотографией и кредитную или дебетовую карту, только если вы использовали ее для оплаты.
    • Самовывоз из магазина недоступен для предоплаченных заказов.

    Доставка в тот же день:
    • Доставка в тот же день доступна во многих почтовых индексах по всей территории США.
    • Время отключения заказа варьируется в зависимости от часов работы магазины.
    • Доставка в тот же день будет отображаться при оформлении заказа, если она доступна для вашего заказа.
    Личное Бизнес Магазин Магазин Магазин Магазин
    • Обзор магазина Обзор магазина
    • Устройства Устройства Устройства
      • Смартфоны Смартфоны
      • Телефоны 5G Телефоны 5G
      • Телефоны с предоплатой Телефоны с предоплатой
      • Другие телефоны Другие телефоны Другие телефоны
        • Обзор других телефонов Обзор других телефонов
        • Базовые телефоны Базовые телефоны
        • Сертифицированный б / у Сертифицированный б / у
        • Разблокированные телефоны Разблокированные телефоны
      • Аксессуары Аксессуары Аксессуары
        • Обзор принадлежностей Обзор принадлежностей
        • Чехлы и защита Чехлы и защита
        • Мощность Мощность
        • Наушники и колонки Наушники и колонки
        • Носимая техника Носимая техника
        • Умный дом Умный дом
        • Работа на дому Работа на дому
        • Просмотреть все Просмотреть все
        • Сделки Сделки
      • Торгуйте в своем телефоне Торгуйте в своем телефоне
      • Принеси свое устройство Принеси свое устройство
      • Планшеты / Ноутбуки Планшеты / Ноутбуки
      • Часы Часы
      • Рекомендуемые Рекомендуемые Рекомендуемые
        • Apple iPhone 12 Pro Max Apple iPhone 12 Pro Max
        • Samsung Galaxy Note20 5G Samsung Galaxy Note20 5G
        • Google Pixel 5 Google Pixel 5
        • 5G по всей стране 5G по всей стране
      • Apple iPhone 12 Pro Max Apple iPhone 12 Pro Max
      • Samsung Galaxy Note20 5G Samsung Galaxy Note20 5G
      • Google Pixel 5 Google Pixel 5
      • 5G по всей стране 5G по всей стране
    • Планы Планы Планы
      • Обзор планов Обзор планов
      • Безлимитный Безлимитный
      • Общие данные Общие данные
      • Предоплата Предоплата
      • Подключенные устройства Подключенные устройства
      • Те, кто служат Те, кто служат Те, кто служат
        • Те, кто обслуживает Обзор Те, кто обслуживает Обзор
        • Планы учителя Планы учителя
        • Планы медсестер Планы медсестер
        • Первые респонденты Первые респонденты
        • Военные планы Военные планы
      • Детские планы Детские планы Детские планы
        • Обзор детских планов Обзор детских планов
        • Планы Just Kids Планы Just Kids
        • Гул Гул
      • Студенческие планы Студенческие планы
      • Другие планы Другие планы Другие планы
        • Обзор других планов Обзор других планов
        • Международные услуги Международные услуги
        • Планы подключенных автомобилей Планы подключенных автомобилей
        • Скидки для сотрудников Скидки для сотрудников
      • Принеси свое устройство Принеси свое устройство
    • Главная Главная Главная
      • Обзор дома Обзор дома
      • Fios Домашний Интернет Fios Домашний Интернет
      • Домашний Интернет 5G Домашний Интернет 5G
      • LTE Домашний Интернет LTE Домашний Интернет
      • Fios TV Fios TV
      • Переезд Переезд
      • Аксессуары Аксессуары Аксессуары
        • Обзор принадлежностей Обзор принадлежностей
        • Кабели и соединители Кабели и соединители
        • Сеть и Wi-Fi Сеть и Wi-Fi
        • ТВ аксессуары ТВ аксессуары
        • Телефонное оборудование Телефонное оборудование
        • Просмотреть все Просмотреть все
    • Развлечения Развлечения Развлечения
      • Обзор развлечений Обзор развлечений
      • Дисней Дисней
      • Apple Музыка Apple Музыка
      • YouTube TV YouTube TV
      • Игры Игры
    • Праздничные предложения Праздничные предложения Праздничные предложения
      • Праздничные предложения Праздничные предложения
      • Телефоны Телефоны
      • Fios Домашний Интернет Fios Домашний Интернет
      • Домашний Интернет 5G Домашний Интернет 5G
      • Mobile + Home Mobile + Home
      • Принеси свое устройство Принеси свое устройство
      • Аксессуары Аксессуары
    • Сделки Сделки Сделки
      • Праздничные предложения Праздничные предложения
      • Телефоны Телефоны
      • Fios Домашний Интернет Fios Домашний Интернет
      • Домашний Интернет 5G Домашний Интернет 5G
      • Mobile + Home Mobile + Home
      • Принеси свое устройство Принеси свое устройство
      • Аксессуары Аксессуары
    Почему Verizon Почему Verizon Почему Verizon Почему Verizon
    • Почему Verizon Обзор Почему Verizon Обзор
    • Сеть Сеть Сеть
      • Обзор 5G Обзор 5G
      • Карта покрытия беспроводной сети Карта покрытия беспроводной сети
      • Лаборатории 5G Лаборатории 5G
      • Сетевые награды Сетевые награды
      • Fios Fios
      • Глобальное покрытие Глобальное покрытие
    • Получить больше Получить больше Получить больше
      • Устройства и планы Устройства и планы
      • Mobile + Home Mobile + Home
      • Развлечения Развлечения
      • Verizon Up Verizon Up
      • Карта Verizon Visa® Карта Verizon Visa®
      • Защита устройства Защита устройства
      • Verizon Cloud Verizon Cloud
    • Общественное влияние Общественное влияние Общественное влияние
      • Обязанность Обязанность
      • Конфиденциальность Конфиденциальность
    Служба поддержки Служба поддержки Служба поддержки Служба поддержки
    • Обзор поддержки Обзор поддержки
    • Мобильный Мобильный Мобильный
      • Счета и платежи Счета и платежи
      • Управление аккаунтом Управление аккаунтом
      • Поддержка и настройка устройства Поддержка и настройка устройства
      • Услуги и приложения Услуги и приложения
      • Планировщик международных поездок Планировщик международных поездок
      • Статус заказа Статус заказа
      • Скачать приложение My Verizon Скачать приложение My Verizon
    • Главная Главная Главная
      • Fios Интернет и ТВ Fios Интернет и ТВ
      • Домашний Интернет 5G Домашний Интернет 5G
    • Связаться с нами Связаться с нами
    • войти в систему войти в систему
    магазины Español войти в систему войти в систему
    • Назад к меню
    • Мой счет
    • регистр
    • Предоплата мгновенная оплата
    • Список желаний
    • Бизнес Войти
    Закрыть войти в систему войти в систему
    • Мой счет
    • регистр
    • Предоплата мгновенная оплата
    • Список желаний
    • Бизнес Войти
    Закрыть
    • Быстрые ссылки
    • Часто задаваемые вопросы о COVID-19
    • Праздничные предложения
    • Найдите открытые магазины рядом с вами
    • Дисней
    • Скидки в магазине
    • Реактивные ранцы и точки доступа
    • Добавить строку
    • Планы
    • Торговля
    • Обновление
    • Безлимитный
    • Fios
    • Рекомендуемые устройства
    • Apple iPhone 12
    • Apple iPhone 12 mini
    • Apple iPhone 12 Pro
    • Apple iPhone 12 Pro Max
    • Apple iPad (8-го поколения)
    • Apple AirPods Макс
    • Apple Watch серии 6
    • Apple Watch SE
    • Samsung Галактика S20 + 5G
    • Samsung Galaxy Note20 5G
    • Samsung Galaxy Note20 Ультра 5G
    • LG V60 ThinQ 5G UW
    Закрыть

    Выберите корзину

    Мобильные решения Решения для дома войти в систему .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
