Электрический кабель это: Виды кабеля

Содержание

Виды кабеля

При необходимости покупки кабельно-проводниковой продукции человек несведущий сталкивается с множеством трудностей: непонятные аббревиатуры и названия заставляют мозг закипеть. В материале знакомимся с основными разновидностями проводников и их обозначениями.

Кабель и провод

Электрические кабель и провод – это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем – прямо противоположная.

Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.

Виды кабеля

Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.

В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.

Алюминий – недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.

Электропроводимость у медных жил в 1,7 раза лучше, чем у алюминиевых. Эластичность и гибкость материала позволяет выдерживать множество деформаций при прокладке и использовании. Впрочем, и медь – не идеал: вес медного кабеля в три раза превышает вес алюминиевого аналога. Стоимость материала также говорит не в его пользу. Кроме того, жилы и контакты окисляются на воздухе.

Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как

поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.

Изделия в ПВХ-изоляции прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.

Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация. Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.

Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.

Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.

Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.

Популярные разновидности кабеля

Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке. Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:
  • первый знак обозначает материал жил;
«А» - алюминий; изделия из меди никак не маркируются.
  •  второй – вид изоляции;
ПВХ помечается буквой «В», бумага – «Ц», негорючая резиновая изоляция – «НР», полиэтилен – «П».
  • третий – тип оболочки;
«С» - свинец, «А» - алюминий, «П» - полиэтилен, «В» - поливинилхлорид, «О» - отдельные оболочки жил.
  • четвертый – наличие и разновидность брони;
Стальная броня обозначается буквой «Б», сталь с негорючим покрытием – «Бн», профилированная стальная лента – «БбГ»; броня из круглой оцинкованной проволоки – «К», плоской проволоки – «П».
  • пятый – наличие и материал экрана;
«Э» - медный экран жилы, «Эо» - общий экран из меди; «г» - из ленты, набухающей в воде, «га» - полимерно-алюминиевой ленты.
  • шестой содержит информацию о дополнительных характеристиках – негорючести и гибкости.
Сочетанием «нг» снабжаются обозначения негорючих кабелей, «нг LS» - негорючих с низким дымовыделением. Гибкость проводников обозначается буквой «Г».

Кабель ВВГ

ВВГ – это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 – 240 кв. мм. Кабель выпускается в нескольких модификациях:

  • АВВГ – с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв. мм;
  • ВВГнг представляет собой изделие в негорючей оболочке;

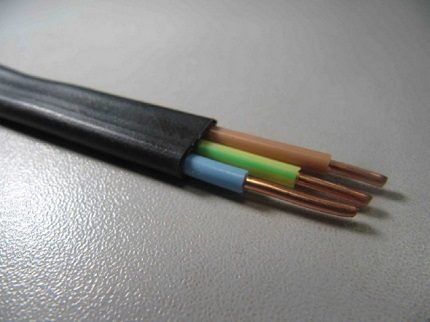

  • ВВГп имеет плоскую форму.

Кабель NYM

NYM является зарубежным аналогом ВВГ и производится по европейским стандартам. Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.

Кабель КГ

Аббревиатура КГ расшифровывается как «кабель гибкий». Изделие изготавливается на основе 2 – 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от -50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.

Помимо стандартной, существуют другие модификации проводника. Так, КГВВ поставляется не в резиновой, а в поливинилхлоридной изоляции.

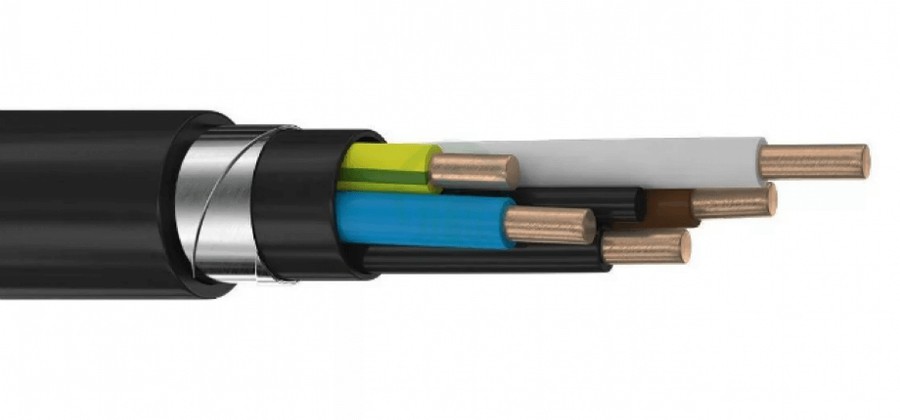

Кабель ВББШв

ВББШв – это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6. Минимальное сечение каждой из жил – 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ.
Варианты исполнения ВББШв:
  • АВББШв – производится с использованием жил из алюминия;
  • ВББШвнг – не горит;
  • ВББШвнг-LS, помимо негорючести, отличается низким газовыделением.

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.

Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.

Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.

Содержание статьи:

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

  1. Изоляция кабеля.
  2. Изоляция жилы.
  3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

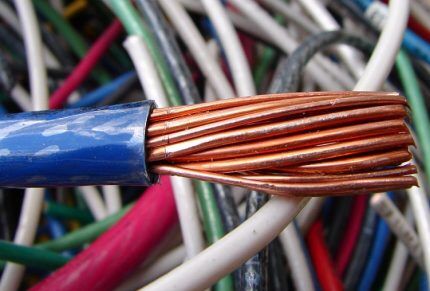

Структура жил проводовСтруктура жил проводов

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляция электропроводаИзоляция электропровода

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

  • керамика;
  • стекло;
  • поливинилхлорид;
  • целлулоид;
  • полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

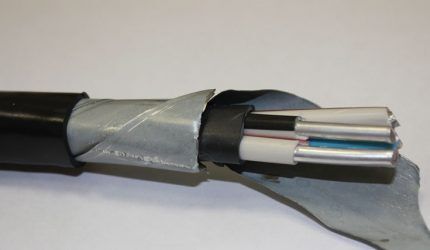

Бронированный кабель электрическийБронированный кабель электрический

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Структура силового кабеляСтруктура силового кабеля

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 – провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм2.

Провод электрический ПБПППровод электрический ПБПП

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для .

Тип #2 – модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модификация провода ПБППМодификация провода ПБПП

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

Тип #3 – алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта – первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм2.

Алюминиевый провод АПУНПАлюминиевый провод АПУНП

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 – двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

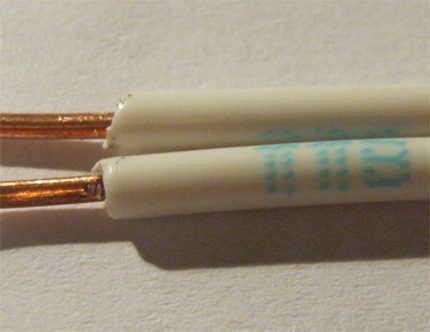

Провод электрический ППВПровод электрический ППВ

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

Тип #5 – разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм2.

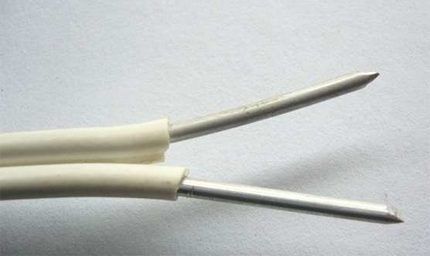

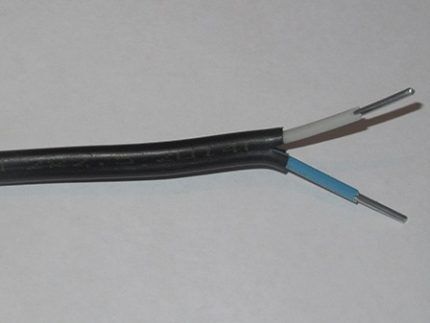

Провод электрический АППВПровод электрический АППВ

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .

Тип #6 – алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм2, а вариант многожильного исполнения  доступен в диапазоне 25-95 мм2.

Провод электрический АПВПровод электрический АПВ

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон – от -50°С до +70°С.

Тип #7 – модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Провод электрический ПВ3Провод электрический ПВ3

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

Тип #8 – соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 – 16 мм. Строение жил многопроволочное (пучковое).

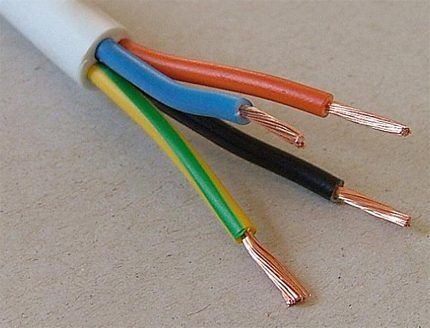

Провод электрический ПВСПровод электрический ПВС

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен – от -25°С до +40°С.

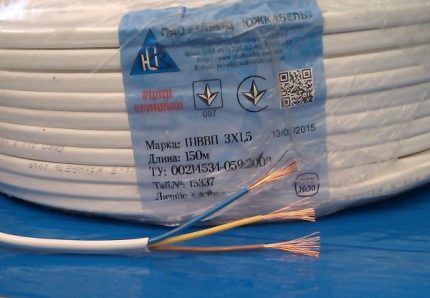

Тип #9 – плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Провод электрический ШВВППровод электрический ШВВП

Плоский двухпроводной «шнур» – пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм2.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

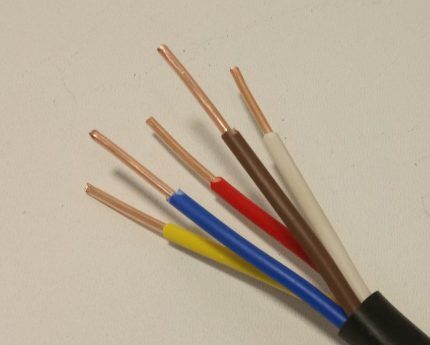

Электрический кабель ВВГЭлектрический кабель ВВГ

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Электрический кабель КГЭлектрический кабель КГ

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

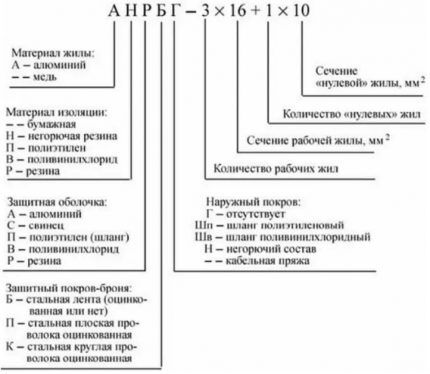

Расшифровка маркировкиРасшифровка маркировки

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица маркировки проводовТаблица маркировки проводов

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.

Виды электрического кабеля / Статьи и обзоры / Элек.ру

При необходимости покупки кабельно-проводниковой продукции человек несведущий сталкивается с множеством трудностей: непонятные аббревиатуры и названия заставляют мозг закипеть. В материале знакомимся с основными разновидностями проводников и их обозначениями.

Кабель и провод

Электрические кабель и провод — это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем — прямо противоположная.

Кабель и провод

Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.

Виды кабеля

Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.

В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.

Алюминий — недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.

Электропроводимость у медных жил в 1,7 раза лучше, чем у алюминиевых. Эластичность и гибкость материала позволяет выдерживать множество деформаций при прокладке и использовании. Впрочем, и медь — не идеал: вес медного кабеля в три раза превышает вес алюминиевого аналога. Стоимость материала также говорит не в его пользу. Кроме того, жилы и контакты окисляются на воздухе.

Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.

Изделия в ПВХ-изоляции прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.

Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация. Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.

Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.

Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.

Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.

Популярные разновидности кабеля

Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке. Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:

  • первый знак обозначает материал жил;

«А» — алюминий; изделия из меди никак не маркируются.

  • второй — вид изоляции;

ПВХ помечается буквой «В», бумага — «Ц», негорючая резиновая изоляция — «НР», полиэтилен — «П».

  • третий — тип оболочки;

«С» — свинец, «А» — алюминий, «П» — полиэтилен, «В» — поливинилхлорид, «О» — отдельные оболочки жил.

  • четвертый — наличие и разновидность брони;

Стальная броня обозначается буквой «Б», сталь с негорючим покрытием — «Бн», профилированная стальная лента — «БбГ»; броня из круглой оцинкованной проволоки — «К», плоской проволоки — «П».

  • пятый — наличие и материал экрана;

«Э» — медный экран жилы, «Эо» — общий экран из меди; «г» — из ленты, набухающей в воде, «га» — полимерно-алюминиевой ленты.

  • шестой содержит информацию о дополнительных характеристиках — негорючести и гибкости.

Сочетанием «нг» снабжаются обозначения негорючих кабелей, «нг LS» — негорючих с низким дымовыделением. Гибкость проводников обозначается буквой «Г».

Кабель ВВГ

Кабель ВВГ
  • ВВГ — это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 — 240 кв. мм. Кабель выпускается в нескольких модификациях.
  • АВВГ — с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв. мм;
  • ВВГнг представляет собой изделие в негорючей оболочке;
  • ВВГп имеет плоскую форму.

Полный ассортимент кабеля АВВГ и ВВГ представлен в каталоге.

Кабель NYM

Кабель NYM

NYM является зарубежным аналогом ВВГ и производится по европейским стандартам. Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.

Кабель КГ

Кабель КГ

Аббревиатура КГ расшифровывается как «кабель гибкий». Изделие изготавливается на основе 2 — 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от −50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.

Помимо стандартной, существуют другие модификации проводника. Так, КГВВ поставляется не в резиновой, а в поливинилхлоридной изоляции.

Полный ассортимент кабеля КГ представлен в каталоге.

Кабель ВББШв

Кабель ВББШв

ВББШв — это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6. Минимальное сечение каждой из жил — 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ.Варианты исполнения ВББШв:

  • АВББШв — производится с использованием жил из алюминия;
  • ВББШвнг — не горит;
  • ВББШвнг-LS, помимо негорючести, отличается низким газовыделением.

Полный ассортимент кабельно-проводниковой продукции представлен в каталоге.

Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Ростове-на-Дону

Кабель и провод

Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод - это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.

Кабель

Провод

Медный или алюминиевый?

Кабель может быть медным или алюминиевым.
По современным нормам электропроводки в квартирах, кабели должны быть исключительно медными. Но в домах старой постройки иногда еще встречается алюминиевая проводка. Главным ее преимуществом перед медной является тот факт, что она в разы дешевле.
Но:

  • Проводимость у алюминия хуже.
  • Он текуч (провода, например, в розетке надо периодически подтягивать, иначе ослабнет контакт).
  • Алюминий очень ломкий материал, жила внутри кабеля может сломаться.

Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.

Типы кабеля

Кабели условно можно разделить на несколько типов по их использованию.

  • силовые для общественных и жилых помещений
  • контрольные (для прокладки в земле, в условиях агрессивной среды)
  • коаксиальные (для организации многоканальной связи на большие расстояния)
  • судовые (в силовых и осветительных сетях, в цепях управления, сигнализациях)
  • кабели связи  (для организации связи, например, телефонной)

Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.

Сечение кабеля

Так же важным критерием при выборе электрокабеля является сечение его жилы.
Сечение кабеля – это площадь токопроводящей жилы на срезе. Если жила состоит из нескольких проволочек, то площадь жилы будет равна сумме площадей сечений всех ее составляющих. Медный кабель выдерживает большую мощность при меньшем сечении кабеля, чем алюминиевый, так как медь имеет меньшее сопротивление.

Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.

Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).

7

Оболочка кабеля

Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает  несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.

8

Виды оболочек

9

Маркировка электрокабелей

Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы  в аббревиатуры.

А - (первая буква) алюминиевая жила, если буквы нет - жила медная.
АС – Алюм. жила, свинцовая оболочка.
АА – Алюм. жила и алюминиевая оболочка.
Б – Бронированный. Две стальные ленты с антикоррозийным покрытием.
Бн – Бронированный со слоем, не поддерживающим горение.
б – Без подушки.
В - (первая (при отсутствии А) буква) ПВХ изоляция.
В - (вторая (при отсутствии А) буква) ПВХ оболочка.
Г (в начале) - кабель для горных выработок.
Г (в конце) -  нет защитного слоя поверх брони. «Голый»
г (в конце) - водозащитные ленты герметизации металлического экрана.
2г - Алюмополимерная лента поверх герметизированного экрана.
Шв - Защитный слой (выпрессованный шланг (оболочки) из ПВХ).
Шп - Защитный слой (выпрессованный шланг (оболочки) из полиэтилена).
Шпс – Защитный слой (выпрессованной шланг из самозатухающего полиэтилена).К (в начале) – контрольный кабель
К – Бронированный (круглые оцинкованные стальные проволоки с защитным слоем поверх них).
С – Свинцовая оболочка.
О - Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР - Резиновая изоляция, не поддерживающая горение.
П - Изоляция или оболочка из термопластичного полиэтилена.
Пс - Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв - Изоляция из вулканизированного полиэтилена.
БбГ – Бронированный (профилированная стальная лента).
нг - Не поддерживающий горение.
LS - Low Smoke - низкое дымо- и газовыделение.
КГ - Кабель гибкий.

А (первая буква) - алюминиевая жила, если буквы нет - жила медная.
А (в середине)  - алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ - Алюминиевая броня.
СБ - (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П - Бронированный (плоские стальные оцинкованные проволоки).
К - Бронированный (круглые стальные оцинкованные проволоки).
В – Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л - В составе подушки дополнительная одинарная лавсановая лента.
2л - В составе подушки дополнительная двойная лавсановая лента.
Г - Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв - Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) (в конце) – Кабели с однопроволочными жилами.
У - Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц (впереди обозначения) – Бумажная изоляция, пропитанная не стекающим составом.

А - (первая буква) алюминиевая жила, при ее отсутствии - жила медная по умолчанию.
В - (вторая (при отсутствии А) буква) ПВХ изоляция.
В - (третья (при отсутствии А) буква) ПВХ оболочка.
П - Изоляция из полиэтилена.
Пс - Изоляция из самозатухающего полиэтилена.
Г - Отсутствие защитного слоя «голый».
Р – Резиновая изоляция.
К - (первая или вторая (после А) буква) - кабель контрольный.
Kроме КГ - кабель гибкий.
Ф – Изоляция из фторопласта.
Э (в начале) – кабель силовой для шахтных условий.
Э (в середине или в конце)  - кабель экранированный.

Силовой кабель:

N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker).
Y – Изоляция из ПВХ.
H - Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M - Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

Y – ПВХ-изоляция.
SL - Кабель контрольный.
Li - Многожильный проводник выполнен по немецкому стандарту VDE.

N - Изготовлен по немецкому стандарту VDE.
HX – Изоляция из сшитой резины.
C - Медный экран.
FE 180 - При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 - При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 90 минут.

N – Изготовлен согласно немецкому стандарту VDE.
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S - Медный экран.
(F) - Продольная герметизация.
(FL) - Продольная и поперечная герметизация.
E - Трехжильный кабель.
R - Броня из круглых стальных проволок.

КСПВ - Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ - Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ - Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ - Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 - Провод с Виниловой изоляцией. 1, 3 - класс гибкости жилы.
ПВС - Провод в Виниловой оболочке Соединительный.
ШВВП - Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП - Провод Универсальный Плоский.
ПУГНП - Провод Универсальный Плоский Гибкий.

КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ - это... Что такое КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ?


КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ
КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ

провод, состоящий из одной или нескольких скрученных вместе проволок (жил), покрытых изоляцией и защитной оболочкой, и служащий для передачи электр. энергии сильного тока и для связи (телефон, сигнализация). Токопроводящие жилы К. э. изготовляются большей частью из меди. В качестве изоляции для К. э. применяются пропитанные специальным составом бумага и резина. Толщина слоя изоляции тем больше, чем выше электр. напряжение кабеля. Для защиты изоляции от сырости и паров, а также от высыхания пропиточного состава каждую изолированную жилу или все жилы вместе покрывают сплошной герметической свинцовой оболочкой (освинцованные К. э.). В случае необходимости защиты от хим. воздействии, к-рым подвержен свинец, последний покрывают слоем пропитанных асфальтом волокон (асфальтированные К. э.). Для зашиты от механ. воздействий К. э. защищают специальной броней (бронированные К. э.), укладываемой поверх слоя джута, покрывающего свинцовую оболочку. Броня в зависимости от назначения применяется ленточная или проволочная; иногда накладываются и та и другая.

Технический железнодорожный словарь. - М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.

.

  • К
  • КАБЕЛЬНАЯ ЛИНИЯ

Смотреть что такое "КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ" в других словарях:

  • Кабель - получить на Академике активный купон Eltreco или выгодно кабель купить по низкой цене на распродаже в Eltreco

  • Кабель электрический — – кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Кабель, (электрический) — Электрический кабель Кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься… …   Словарь ГОСТированной лексики

  • Кабель, (электрический) — Электрический кабель Кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься… …   Словарь ГОСТированной лексики

  • КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ — кабель 1. для передачи на расстояние электрической энергии либо сигналов высокого или низкого напряжений (Болгарский язык; Български) електрически кабел (Чешский язык; Čeština) elektrický kabel (Немецкий язык; Deutsch) Elektrokabel (Венгерский… …   Строительный словарь

  • кабель{ электрический} — один или несколько изолированных проводников (токопроводящих жил), заключённых в защитную (обычно герметичную) оболочку. Различают силовые кабели, используемые для передачи электроэнергии на расстояние, и кабели связи, используемые для передачи… …   Энциклопедия техники

  • кабель — электрический кабель кабель Кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься… …   Справочник технического переводчика

  • КАБЕЛЬ — 1) канат у большого якоря. 2) гуттаперчевая трубка, погружаемая на дно океана для устройства подводного телеграфа. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КАБЕЛЬ 1) подводный или зарываемый в землю, вообще… …   Словарь иностранных слов русского языка

  • кабель — шнур, электропровод, электролиния, минреп, провод, электрическая магистраль, веревка, электрический провод, лицендрат, провода, высоковольтная линия, высоковольтка, линия Словарь русских синонимов. кабель сущ., кол во синонимов: 25 • бронекабель …   Словарь синонимов

  • кабель, выводимый на переднюю панель — Кабель с соединителем, конструкция которого предназначена для вывода на переднюю панель прибора. [Интент] Кабель, выводиный на переднюю панель: 1 Кабель с соединителем и принадлежностями; 2 Передняя панель Тематики соединитель электрический… …   Справочник технического переводчика

  • электрический кабель — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN electrical conductor …   Справочник технического переводчика

Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Екатеринбурге

Кабель и провод

Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод - это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.

Кабель

Провод

Медный или алюминиевый?

Кабель может быть медным или алюминиевым.
По современным нормам электропроводки в квартирах, кабели должны быть исключительно медными. Но в домах старой постройки иногда еще встречается алюминиевая проводка. Главным ее преимуществом перед медной является тот факт, что она в разы дешевле.
Но:

  • Проводимость у алюминия хуже.
  • Он текуч (провода, например, в розетке надо периодически подтягивать, иначе ослабнет контакт).
  • Алюминий очень ломкий материал, жила внутри кабеля может сломаться.

Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.

Типы кабеля

Кабели условно можно разделить на несколько типов по их использованию.

  • силовые для общественных и жилых помещений
  • контрольные (для прокладки в земле, в условиях агрессивной среды)
  • коаксиальные (для организации многоканальной связи на большие расстояния)
  • судовые (в силовых и осветительных сетях, в цепях управления, сигнализациях)
  • кабели связи  (для организации связи, например, телефонной)

Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.

Сечение кабеля

Так же важным критерием при выборе электрокабеля является сечение его жилы.
Сечение кабеля – это площадь токопроводящей жилы на срезе. Если жила состоит из нескольких проволочек, то площадь жилы будет равна сумме площадей сечений всех ее составляющих. Медный кабель выдерживает большую мощность при меньшем сечении кабеля, чем алюминиевый, так как медь имеет меньшее сопротивление.

Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.

Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).

7

Оболочка кабеля

Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает  несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.

8

Виды оболочек

9

Маркировка электрокабелей

Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы  в аббревиатуры.

А - (первая буква) алюминиевая жила, если буквы нет - жила медная.
АС – Алюм. жила, свинцовая оболочка.
АА – Алюм. жила и алюминиевая оболочка.
Б – Бронированный. Две стальные ленты с антикоррозийным покрытием.
Бн – Бронированный со слоем, не поддерживающим горение.
б – Без подушки.
В - (первая (при отсутствии А) буква) ПВХ изоляция.
В - (вторая (при отсутствии А) буква) ПВХ оболочка.
Г (в начале) - кабель для горных выработок.
Г (в конце) -  нет защитного слоя поверх брони. «Голый»
г (в конце) - водозащитные ленты герметизации металлического экрана.
2г - Алюмополимерная лента поверх герметизированного экрана.
Шв - Защитный слой (выпрессованный шланг (оболочки) из ПВХ).
Шп - Защитный слой (выпрессованный шланг (оболочки) из полиэтилена).
Шпс – Защитный слой (выпрессованной шланг из самозатухающего полиэтилена).К (в начале) – контрольный кабель
К – Бронированный (круглые оцинкованные стальные проволоки с защитным слоем поверх них).
С – Свинцовая оболочка.
О - Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР - Резиновая изоляция, не поддерживающая горение.
П - Изоляция или оболочка из термопластичного полиэтилена.
Пс - Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв - Изоляция из вулканизированного полиэтилена.
БбГ – Бронированный (профилированная стальная лента).
нг - Не поддерживающий горение.
LS - Low Smoke - низкое дымо- и газовыделение.
КГ - Кабель гибкий.

А (первая буква) - алюминиевая жила, если буквы нет - жила медная.
А (в середине)  - алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ - Алюминиевая броня.
СБ - (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П - Бронированный (плоские стальные оцинкованные проволоки).
К - Бронированный (круглые стальные оцинкованные проволоки).
В – Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л - В составе подушки дополнительная одинарная лавсановая лента.
2л - В составе подушки дополнительная двойная лавсановая лента.
Г - Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв - Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) (в конце) – Кабели с однопроволочными жилами.
У - Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц (впереди обозначения) – Бумажная изоляция, пропитанная не стекающим составом.

А - (первая буква) алюминиевая жила, при ее отсутствии - жила медная по умолчанию.
В - (вторая (при отсутствии А) буква) ПВХ изоляция.
В - (третья (при отсутствии А) буква) ПВХ оболочка.
П - Изоляция из полиэтилена.
Пс - Изоляция из самозатухающего полиэтилена.
Г - Отсутствие защитного слоя «голый».
Р – Резиновая изоляция.
К - (первая или вторая (после А) буква) - кабель контрольный.
Kроме КГ - кабель гибкий.
Ф – Изоляция из фторопласта.
Э (в начале) – кабель силовой для шахтных условий.
Э (в середине или в конце)  - кабель экранированный.

Силовой кабель:

N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker).
Y – Изоляция из ПВХ.
H - Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M - Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

Y – ПВХ-изоляция.
SL - Кабель контрольный.
Li - Многожильный проводник выполнен по немецкому стандарту VDE.

N - Изготовлен по немецкому стандарту VDE.
HX – Изоляция из сшитой резины.
C - Медный экран.
FE 180 - При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 - При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 90 минут.

N – Изготовлен согласно немецкому стандарту VDE.
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S - Медный экран.
(F) - Продольная герметизация.
(FL) - Продольная и поперечная герметизация.
E - Трехжильный кабель.
R - Броня из круглых стальных проволок.

КСПВ - Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ - Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ - Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ - Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 - Провод с Виниловой изоляцией. 1, 3 - класс гибкости жилы.
ПВС - Провод в Виниловой оболочке Соединительный.
ШВВП - Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП - Провод Универсальный Плоский.
ПУГНП - Провод Универсальный Плоский Гибкий.

Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Нижнем Новгороде

Кабель и провод

Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод - это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.

Кабель

Провод

Медный или алюминиевый?

Кабель может быть медным или алюминиевым.
По современным нормам электропроводки в квартирах, кабели должны быть исключительно медными. Но в домах старой постройки иногда еще встречается алюминиевая проводка. Главным ее преимуществом перед медной является тот факт, что она в разы дешевле.
Но:

  • Проводимость у алюминия хуже.
  • Он текуч (провода, например, в розетке надо периодически подтягивать, иначе ослабнет контакт).
  • Алюминий очень ломкий материал, жила внутри кабеля может сломаться.

Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.

Типы кабеля

Кабели условно можно разделить на несколько типов по их использованию.

  • силовые для общественных и жилых помещений
  • контрольные (для прокладки в земле, в условиях агрессивной среды)
  • коаксиальные (для организации многоканальной связи на большие расстояния)
  • судовые (в силовых и осветительных сетях, в цепях управления, сигнализациях)
  • кабели связи  (для организации связи, например, телефонной)

Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.

Сечение кабеля

Так же важным критерием при выборе электрокабеля является сечение его жилы.
Сечение кабеля – это площадь токопроводящей жилы на срезе. Если жила состоит из нескольких проволочек, то площадь жилы будет равна сумме площадей сечений всех ее составляющих. Медный кабель выдерживает большую мощность при меньшем сечении кабеля, чем алюминиевый, так как медь имеет меньшее сопротивление.

Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.

Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).

7

Оболочка кабеля

Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает  несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.

8

Виды оболочек

9

Маркировка электрокабелей

Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы  в аббревиатуры.

А - (первая буква) алюминиевая жила, если буквы нет - жила медная.
АС – Алюм. жила, свинцовая оболочка.
АА – Алюм. жила и алюминиевая оболочка.
Б – Бронированный. Две стальные ленты с антикоррозийным покрытием.
Бн – Бронированный со слоем, не поддерживающим горение.
б – Без подушки.
В - (первая (при отсутствии А) буква) ПВХ изоляция.
В - (вторая (при отсутствии А) буква) ПВХ оболочка.
Г (в начале) - кабель для горных выработок.
Г (в конце) -  нет защитного слоя поверх брони. «Голый»
г (в конце) - водозащитные ленты герметизации металлического экрана.
2г - Алюмополимерная лента поверх герметизированного экрана.
Шв - Защитный слой (выпрессованный шланг (оболочки) из ПВХ).
Шп - Защитный слой (выпрессованный шланг (оболочки) из полиэтилена).
Шпс – Защитный слой (выпрессованной шланг из самозатухающего полиэтилена).К (в начале) – контрольный кабель
К – Бронированный (круглые оцинкованные стальные проволоки с защитным слоем поверх них).
С – Свинцовая оболочка.
О - Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР - Резиновая изоляция, не поддерживающая горение.
П - Изоляция или оболочка из термопластичного полиэтилена.
Пс - Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв - Изоляция из вулканизированного полиэтилена.
БбГ – Бронированный (профилированная стальная лента).
нг - Не поддерживающий горение.
LS - Low Smoke - низкое дымо- и газовыделение.
КГ - Кабель гибкий.

А (первая буква) - алюминиевая жила, если буквы нет - жила медная.
А (в середине)  - алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ - Алюминиевая броня.
СБ - (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П - Бронированный (плоские стальные оцинкованные проволоки).
К - Бронированный (круглые стальные оцинкованные проволоки).
В – Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л - В составе подушки дополнительная одинарная лавсановая лента.
2л - В составе подушки дополнительная двойная лавсановая лента.
Г - Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв - Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) (в конце) – Кабели с однопроволочными жилами.
У - Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц (впереди обозначения) – Бумажная изоляция, пропитанная не стекающим составом.

А - (первая буква) алюминиевая жила, при ее отсутствии - жила медная по умолчанию.
В - (вторая (при отсутствии А) буква) ПВХ изоляция.
В - (третья (при отсутствии А) буква) ПВХ оболочка.
П - Изоляция из полиэтилена.
Пс - Изоляция из самозатухающего полиэтилена.
Г - Отсутствие защитного слоя «голый».
Р – Резиновая изоляция.
К - (первая или вторая (после А) буква) - кабель контрольный.
Kроме КГ - кабель гибкий.
Ф – Изоляция из фторопласта.
Э (в начале) – кабель силовой для шахтных условий.
Э (в середине или в конце)  - кабель экранированный.

Силовой кабель:

N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker).
Y – Изоляция из ПВХ.
H - Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M - Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

Y – ПВХ-изоляция.
SL - Кабель контрольный.
Li - Многожильный проводник выполнен по немецкому стандарту VDE.

N - Изготовлен по немецкому стандарту VDE.
HX – Изоляция из сшитой резины.
C - Медный экран.
FE 180 - При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 - При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 90 минут.

N – Изготовлен согласно немецкому стандарту VDE.
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S - Медный экран.
(F) - Продольная герметизация.
(FL) - Продольная и поперечная герметизация.
E - Трехжильный кабель.
R - Броня из круглых стальных проволок.

КСПВ - Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ - Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ - Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ - Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 - Провод с Виниловой изоляцией. 1, 3 - класс гибкости жилы.
ПВС - Провод в Виниловой оболочке Соединительный.
ШВВП - Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП - Провод Универсальный Плоский.
ПУГНП - Провод Универсальный Плоский Гибкий.

Электрические кабели и электричество - что разрешено

Среда, 5 августа 2020 г.
  • О нас
  • Свяжитесь с нами
  • Положения и условия
  • Строительные нормы и правила (NBR) Intro.
    • Почему национальные строительные нормы и правила
    • PAJA: закон о защите ваших прав
    • Закон о мерах защиты потребителей жилья
    • Дом План Представления
    • Муниципалитет Контакт
      • Планирование и Построение Устава Определения
    • Схемы зонирования
      • Кейптаун Схема зонирования
      • Градостроительная схема
      • - JHB
      • Tshwane градостроительная схема 2008
    • Глоссарий национальных строительных норм
      • Определения городского планирования
      • Экологическая А до Я
  • NBRs (SA)
    • Строительные законы и SANS 10400
    • Строительный регламент Раздел 1
      • Общие принципы и требования - Часть A
      • Структурный Дизайн-Часть B
      • Размеры, деталь C
      • Общественная безопасность, часть D
      • Работы по сносу, Деталь E
      • Операции на объекте - Часть F
      • Раскопки - Деталь G
      • Фундамент-Часть Н
        • повреждений дерева от стен и фундамента - SANS10400-H Annex-D
    • Строительный регламент Раздел 2
      • Этажи-Часть J
      • Walls-Part K
      • Крыша Part-L
      • Лестницы-часть М
      • Остекление, деталь N
      • Освещение и вентиляция, часть O
      • Дренажная часть P
      • Санитарно-бытовые отходы без воды, Часть Q
    • Строительный регламент Раздел 3
      • Утилизация ливневых стоков - часть R
      • Удобства для людей с ограниченными возможностями - Часть S
      • противопожарная защита, часть T
      • Утилизация мусора, часть U
      • Обогрев помещений, Часть V
      • Противопожарная установка - Деталь W
      • Использование энергии и устойчивость (SANS 10400X & XA)
        • Фенестрация Расчеты
  • Строительные Элементы
    • Бетонные фундаменты
    • Бетон и кладка
      • Бетонные смеси
      • Бетонные смеси по весу и объему
      • Бетонная плита
      • Бетон в холодную погоду
    • Стекло и остекление как строительный элемент
    • Кровля и кровля
      • Анкерная конструкция крыши
      • соломенные крыши и молнии
      • Гидроизоляция кровли
    • Руководство по SANS 10400XA
.

Электрические провода и кабели - D&F Liquidators

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод - это отдельный электрический проводник, тогда как кабель - это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якоря судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

В помещении или на улице правильная установка проводов и кабелей имеет первостепенное значение - обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок.Каждый провод и кабель необходимо устанавливать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

Общие сведения об электрическом проводе

Electrical Wires

Источник изображения: joelynchelectrical.com

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения.Информация, напечатанная на проволочном покрытии, - это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

1. Размер проводов - Для каждого приложения требуется определенный размер провода для установки и правильный размер для конкретного приложения. определяется калибром проволоки. Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов - 10, 12 и 14 - большее число означает меньший размер провода и влияет на мощность, которую он может передавать.Например, для шнура низковольтной лампы на 10 ампер потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 ампер потребуется провод 2 калибра.

2. Маркировка проводов - Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

  • T - Термопластическая изоляция
  • H - Термостойкость
  • HH - Высокая термостойкость (до 194 ° F)
  • W - Подходит для влажных помещений
  • N - Нейлоновое покрытие, устойчивое к повреждениям маслом или газом
  • X - синтетический огнестойкий полимер

3.Типы проводов - В основном существует 5 типов проводов: .

  • Тройные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками. Они состоят из двух изолированных алюминиевых проводов, обернутых третьим неизолированным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
  • Провода основного фидера: Провода основного фидера - это провода, которые соединяют вспомогательную погодную головку с домом.Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
  • Провода подачи панели: Кабели подачи панели обычно представляют собой провод THHN с черной изоляцией. Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
  • Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2–3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления.Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
  • Однонитевые провода: Однониточные провода также используют провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока - самый популярный выбор для схем, в которых для прокладки проводов используются трубы.

4. Цветовые коды - Провода разных цветов служат для разных целей, например: .

  • Черный: Горячий провод, для выключателей или розеток.
  • Красный: Горячий провод, для ножек переключателя. Также для соединения провода между двумя проводными датчиками дыма.
  • Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 направления и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.
  • Зеленая и голая медь: Только для заземления.

5. Калибр провода, амплитуда и мощность нагрузки - Чтобы выбрать правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра. Калибр провода - это размер провода, допустимая нагрузка - это количество электричества, которое может протекать через провод, а мощность - это нагрузка, которую может выдержать провод, что всегда указывается на приборах.

Типы проводов + использование.Видео от Neepawa GG

Общие сведения об электрическом кабеле

Электрический кабель также имеет различные типы, цвет и применение, которые являются определяющими факторами. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома.

1. Типы электрических кабелей - На сегодняшний день доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности.Вот некоторые из наиболее часто используемых: .

  • Кабель в неметаллической оболочке: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK покрыты термопластической изоляцией) и неизолированный провод для заземления. Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.

Electrical Wires

  • Подземный питающий кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода группируются и заделываются в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле. Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для открытых светильников, насосов и т. Д. Underground feeder Cable

    Кредит изображения: servicewire.com

  • Кабель в металлической оболочке: Кабели в металлической оболочке, также известные как армированные кабели или кабели BX, часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ. Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.
Metallic Sheathed Cable

Изображение предоставлено: ncwhomeinspections.com

  • Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели содержат более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой. В различных отраслях промышленности используются различные разновидности, например, многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.
  • Коаксиальный кабель: Коаксиальный кабель (иногда гелиаксиальный) имеет трубчатый изолирующий слой, который защищает внутренний проводник, окруженный трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
  • Кабель неэкранированной витой пары: Как следует из названия, этот тип состоит из двух скрученных вместе проводов.Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах видеонаблюдения и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, поскольку они гибкие и легко сгибаются для установки в стене.
  • Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что создает визуальное сходство с плоскими лентами.Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.
  • Прямой проложенный под землей кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед прокладкой под землей. Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для передачи или связи.
  • Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио.
  • Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов очень короткого действия.
  • Спаренный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в системах постоянного или низкочастотного переменного тока.
  • Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

2. Цветовой код кабеля - Цветовое кодирование изоляции кабеля используется для определения активного, нейтрального и заземляющего проводов. NEC не предписывает никакого цвета для фазных / активных проводов. В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе.Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными.

Размер кабеля - Размер кабеля - это калибр отдельных проводов внутри кабеля, например 14, 12, 10 и т. Д. - опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие в кабеле трех проводов калибра 10. Заземляющий провод, если он имеется, не обозначается этим номером и обозначается буквой «G».

Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям. Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

Свяжитесь с нами

Если у вас есть вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами.

Поиск электрического кабеля в бетонной плите

Планировалось расширение склада

и офиса на старое производственное здание. За эти годы на этом объекте было проведено много ремонтных работ с небольшим объемом документации. Это привело к тому, что инженерная фирма и подрядчик, работавшие над текущим проектом, не знали, где в здании проходят инженерные коммуникации.

A 24" × 24" grid was collected to obtain a clearer view of the rebar and potential power cable.

Сетка размером 24 дюйма × 24 дюйма была собрана, чтобы получить более четкое изображение арматурного стержня и потенциального силового кабеля.

Вызовы

Подтверждение фактического исполнения на этапе проектирования позволяет проектировщикам оптимизировать размещение новой инфраструктуры. В рамках этого проекта было ясно, что в существующей плите на уклоне потребуется проделать несколько длинных надрезов. Из-за сложной эксплуатации объекта было известно, что через бетон проходило множество трубопроводов и электрических кабелей. Повреждение кабеля питания, находящегося под напряжением, было реальной опасностью для этого проекта, и необходимо было что-то предпринять, чтобы уменьшить риск.

Решение

Георадар

CONQUEST® 100 был доставлен на площадку для сканирования конструкций бетонных плит и выявления насыпей и, в частности, для определения местоположения силовых кабелей под напряжением для защиты режущей бригады. В одном случае оператор георадара обнаружил аномально сильный отклик от усиливающего элемента, но не обнаружил признаков ожидаемого канала. Чтобы получить более четкое представление о том, что происходило с бетоном, была собрана сетка размером 24 дюйма на 24 дюйма. При просмотре карты кабелей питания, находящихся под напряжением в той же области, был отмечен сильный отклик мощности.Это совпало с сильным откликом георадара, предполагая, что арматурный стержень и кабель питания были расположены рядом.

Карта силовых кабелей под напряжением, производимых Conquest, позволяет операторам знать, с какими рисками они имеют дело.

Conquest® GPR concrete slab scanning Глубинный срез

Conquest® GPR показывает необычно сильный отклик от усиливающего элемента слева от числовой линии 2h.

scan concrete slab x-ray

Conquest® - изображение PCD, показывающее ток под напряжением.

Результаты и преимущества

Последующее удаление керна и сколов подтвердило, что электрический кабель был проложен рядом с арматурой.Аномалия георадара действительно была комбинированной реакцией арматуры и электрического кабеля. Бригаде по резке удалось избежать возможных травм, и проект продолжился в соответствии с графиком.

Это тематическое исследование демонстрирует мощь Conquest® с PCD; сочетание этих двух технологий обеспечивает более точную индикацию встроенных кабелей питания под напряжением. Вот некоторые ключевые наблюдения:

  • Conquest® визуализация быстро определяет армирующую структуру
  • Карта силовых кабелей под напряжением, производимых Conquest®, позволяет операторам знать риски, с которыми они сталкиваются.
  • GPR предоставил информацию, которая обеспечила безопасность людей на работе и позволила проекту продвигаться по графику

Узнайте больше о Conquest® GPR

,

Отправить ответ

avatar
  Подписаться
Уведомление о
