Как правильно читать электрические схемы: пошаговое руководство для начинающих — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как научиться читать электрические схемы с нуля. Какие основные элементы и обозначения нужно знать. Как правильно анализировать и понимать принципиальные электросхемы. На что обращать внимание при чтении схем электроснабжения и электроники.

Содержание

Основные элементы и обозначения на электрических схемах

Чтобы научиться читать электрические схемы, необходимо для начала разобраться с основными элементами и их условными обозначениями:

Источники питания (батареи, генераторы) — обозначаются длинной и короткой чертой
Проводники — сплошные линии
Резисторы — зигзагообразная линия
Конденсаторы — две параллельные черты
Катушки индуктивности — несколько витков
Диоды — треугольник с чертой
Транзисторы — круг с тремя выводами
Микросхемы — прямоугольники
Выключатели и переключатели — разрывы в линии

Важно запомнить эти базовые обозначения, так как они встречаются практически во всех электрических схемах. С их помощью можно понять, какие элементы входят в состав устройства и как они соединены между собой.

Анализ структуры и связей на электрической схеме

При чтении электрической схемы следует придерживаться определенного алгоритма анализа:

Определить тип схемы — принципиальная, структурная, функциональная и т.д.
Найти источник питания и входные/выходные цепи.
Разбить схему на функциональные блоки и узлы.
Проследить основные пути прохождения тока.
Выявить ключевые компоненты и их назначение.
Разобрать принцип работы отдельных узлов схемы.
Понять общий алгоритм функционирования устройства.

Такой системный подход позволяет разобраться даже в сложных схемах, двигаясь от общего к частному. Главное — не пытаться сразу охватить всю схему целиком, а разбивать ее на логические части.

Особенности чтения принципиальных электрических схем

Принципиальные схемы содержат наиболее полную информацию о составе и соединениях элементов. При их анализе важно обратить внимание на следующие моменты:

Позиционные обозначения элементов (R1, C3, VT2 и т.д.)
Номиналы и параметры компонентов
Полярность элементов (диодов, электролитических конденсаторов)
Обозначения выводов микросхем
Точки соединения проводников (обозначаются точкой)
Обозначения разъемов и контактов

Также следует учитывать, что некоторые элементы могут быть объединены в функциональные группы или изображены упрощенно. Поэтому важно внимательно читать примечания к схеме.

Как читать схемы электроснабжения зданий и сооружений

Схемы электроснабжения имеют свою специфику и обозначения. При их чтении нужно обращать внимание на следующие элементы:

Однолинейные схемы — упрощенное изображение трехфазных сетей

Обозначения трансформаторных подстанций
Типы и номиналы коммутационных аппаратов (автоматов, УЗО)
Сечения и марки кабелей
Распределительные щиты и их нагрузки
Условные обозначения электроприемников

Важно понимать иерархию электроснабжения — от ввода в здание до конечных потребителей. Это позволит проследить распределение мощности по объекту.

Программы для создания и чтения электрических схем

Для работы с электрическими схемами удобно использовать специализированное программное обеспечение:

AutoCAD Electrical — профессиональный инструмент для проектирования
KOMPAS-Electrik — отечественная САПР для электротехники
Microsoft Visio — универсальный редактор схем и диаграмм
sPlan — простая программа для рисования электросхем
EasyEDA — онлайн-редактор с библиотекой компонентов

Эти программы позволяют не только создавать схемы, но и анализировать их, проверять правильность соединений, формировать спецификации. Для начинающих подойдут бесплатные онлайн-сервисы.

Типичные ошибки при чтении электрических схем

При изучении электросхем новички часто допускают следующие ошибки:

Путают условные обозначения похожих элементов
Не учитывают полярность компонентов

Неправильно трактуют обозначения соединений проводников
Игнорируют примечания и пояснения к схеме
Пытаются сразу охватить всю схему, а не разбивать ее на части
Не обращают внимания на масштаб и пропорции элементов

Чтобы избежать этих ошибок, важно внимательно изучать легенду схемы, сверяться со справочниками и не стесняться задавать уточняющие вопросы более опытным специалистам.

Как научиться читать электрические схемы часть 1 | Энергофиксик

Вступив на очень увлекательный и тернистый путь изучения электроники, все радиолюбители сталкиваются с такой проблемой как чтение электрических схем. Этому процессу посвящено множество научных статей и еще больше книг, но зачастую в них информация подается путано и непонятно. Начиная с этой статьи, я хочу вместе с вами пройти обучение правильному чтению схем от самых простейших и заканчивая сложными и объемными.

yandex.ru

Условное обозначение элементов

Но прежде чем изучать даже самую простую схему нужно познакомиться с основными элементами и их условными обозначениями.

Как обозначаются источники питания

Любая схема, насколько бы она ни была сложна или наоборот проста не будет работать без электропитания. Принципиально различают два вида источника питания:

1. Постоянный ток;

2. Переменный ток.

На данном этапе мы будем рассматривать с вами исключительно источники постоянного тока, к которым относятся: батарейки, аккумуляторы, разнообразные блоки питания и т. д.

Несмотря на все разнообразие существующих элементов на схемах они имеют практически идентичное обозначение (есть некоторые различия).

Батарейка (единичный гальванический элемент)

Итак, батарейка. Причем не имеет значения какого она будет типа (АА, ААА и т.д.) обозначается двумя черточками разной длины. Причем линия большей длины обозначает «+», а меньшей «-».

Батарейка имеет стандартное буквенное обозначение “G”

yandex.ru

Но многие радиолюбители вместо «G» используют обозначение «Е». Это указывает на то, что данный элемент является источником ЭДС (электродвижущей силы).

Если используется гальваническая группа элементов, то источник питания обозначается так:

yandex.ru

И уже батарея будет иметь следующее буквенное обозначение: «GB».

Обозначение проводов и их соединения на схеме

Электрические провода выполняют самую главную функцию: соединяют все элементы в единую сеть и по факту заставляют работать всю нашу схему.

У проводов есть множество характеристик: сечение, материал, изоляция, и т. д.

Но в схемах чаще всего используются монтажные гибкие провода.

yandex.ru

На печатных платах роль проводов выполняют токопроводящие дорожки. При этом на чертежах, что дорожки, что провода обозначаются одинаково – прямыми линиями.

Давайте рассмотрим простейший пример. Для того, чтобы зажечь самую простую лампу накаливания на 12 Вольт,

необходимо при помощи соединительных проводов, напряжение от аккумулятора подать на лампочку. И тогда по замкнутой цепи от плюса к минусу потечет ток и, проходя через лампу, спровоцирует нагрев спирали, и лампа загорится.

В сложных и многоэлементных цепях проводники довольно часто пересекаются. При этом если в месте пересечения не образуется электрическая связь, то на схеме точка не ставится.

А если в месте пересечения образуется электрическая связь, то тогда на чертеже ставится точка и это соединение теперь является электрическим узлом .

yandex.ru

В таком узле вполне могут пересекаться сразу несколько проводников.

Как обозначается общий провод

В достаточно сложных схемах, чтобы улучшить читаемость и не перегружать чертеж, очень часто проводники, соединяемые с общим «минусом» не обозначают. А в место них используют специальные знаки.

yandex.ru

Так же в иностранных схемах с таким знаком встречается надпись GND или GRAUND, что переводится как «земля».

Но учтите следующий момент, что не во всех схемах общий провод «минус». Если вы будете читать старые советские схемы, то там часто общим проводом является «плюс».

Давайте рассмотрим следующую схему

yandex.ru

Когда речь заходит о том, что потенциал в точке «1» равен, например, 10 Вольтам, это значит, что напряжение нужно измерять между данной точкой и «землей»(минусом элемента питания). Метод указывания всего одной точки удобен с практической стороны.

Как обозначаются радиодетали на схемах

Радиодетали — это фундамент любого устройства и к ним относятся: резисторы, транзисторы, светодиоды, конденсаторы, диодные мосты и т. д.

Для того, чтобы читать схемы, вы просто обязаны знать условное графическое обозначение базовых радиодеталей:

yandex.ru

Давайте теперь попробуем прочесть следующую простую схему питания светодиода:

В этой схеме для нас есть два новых элемента: это резистор и светодиод. Главным параметром резистора является его сопротивление, которое указывается прямо на схеме рядом с условным обозначением сопротивления. Так же зачастую указывается и мощность рассеивания.

Параметры светодиода на схеме не указываются, а записываются в спецификации к схеме.

Итак, наша схема замкнута, а это значит по ней протекает электрический ток. Причем все элементы соединены последовательно. Это свидетельствует тому, что сила тока везде будет одинакова.

Принято считать, что ток «I» протекает от положительной обкладки источника питания, через резистор «R», светодиод «VD» к отрицательной обкладке.

Принцип работы схемы предельно прост: протекающий ток заставляет светиться светодиод, а для того, чтобы он (светодиод) не сгорел, сопротивление выполняет функцию ограничителя тока.

При этом если мы с вами измерим напряжение на резисторе и светодиоде, то согласно второму закону Кирхгофа оно будет различно.

И если сложить полученные напряжения, то их сумма будет равна напряжению источника питания.

Как читать простейшие электрические схемы с минимумом деталей мы вроде с Вами разобрались. Учиться читать более сложные схемы (на примерах) будем в следующих статьях, поэтому чтобы не пропустить подписываемся.

И если данная статья вам понравилась, то ставим палец вверх! Спасибо за внимание!

Читать электросхему будет просто — Весёлый Карандашик

Когда Вам предстоит заглянуть внутрь Вашего ‘заболевшего’ автомобиля, не включающегося телевизора, плеера или найти место возможной неисправности домашней электропроводки, Ваши мысли направляют Ваши действия на поиск схемы, изображающей принцип работы или действия устройства или агрегата.

Хорошо, когда есть принципиальная электрическая схема и хоть малейший опыт в её чтении. А как быть тому, кто не имеет даже представления об этом? Приходиться ломать голову над решением проблемы или обращаться к знатокам и к специалистам.

Электричество на схеме.

Наука говорит, что электрический ток — это упорядоченное движение электрических зарядов. Электрический заряд одного электрона ничтожно мал, но если бо́льшее количество электронов заставить двигаться внутри тела в одну сторону, получится то, что мы называем электрическим током.

Что бы доставить заряд энергии в определённую точку, применяются проводники — такие материалы, которые способны передать электричество к потребляющему объекту без потерь и внутренних помех.

Пешеход пользуется дорогой, для перемещения по воде пользуются лодкой, птица летает по воздуху, вода в кран подаётся по трубам, а наши электроприборы получают электричество по электрическим проводникам. Эти примеры показывают, что для перемещения определённого элемента существует и определённый путь.

В сборках электроустройств используются металлические проводники: монтажные шины, провода, проводники на печатном монтаже сборных конструкций. Между проводниками находятся соединения. Это сварные(сюда входит спаивание или сварка проводников) и контактные, которые могут коммутироваться механизмом, смыкающим или размыкающим между собой проводники, электронным коммутатором или быть связанными между собой болтовым соединением.

Электрическая схема на рисунке.

Совокупность всех элементов устройства с соединяющими их проводниками можно изобразить графически в виде условных значков, символов, обозначений и линий.

Графические электрические схемы делятся на принципиальные, структурные и функциональные.

Структурная электросхема — отображает основные функциональные части изделия (группы, элементы и устройства). Рядом на карте схемы в таблице указываются расшифровки состава электросхемы с указанием их обозначений.

Могут размещаться диаграммы, формы величины импульсов, формулы математической зависимости.

Соединения указываются стрелками, указывающие направление действующих величин тока или обработки сигнала. Элементы схемы обозначаются кубиками или цифрами.

Функциональная электросхема — отображает только функциональные части изделия и электрической связи между ними или самого изделия в целом. Элементы обозначаются условными обозначениями либо прямоугольниками, обозначенными внутри своей позицией в группе, узле или изделия.

Принципиальная электрическая схема — отображает полностью все электрические соединения блоков, модулей, дополнительных устройств и принцип их взаимодействия в общей схеме главного, основного устройства (телевизор, автомобиль, квартира, станки, компьютер) или механизма. Такая схема является основной и главной для изделия.

И совсем не факт, что здесь выложена точная формулировка видов электросхем, главное, получить начальный опыт в чтении электросхем.

Что бы иметь возможность читать все типы, нам необходимо ознакомиться с обозначениями, используемые в схемах.

Учимся читать электросхемы.

Любая причина неработающего электроустройства — это лишний контакт или его отсутствие.

Проводники в электросхемах имеют вид линии, соединяющей определённый элемент. Соединение элементов между собой проводниками называется электрической цепью или участком цепи, входящим в единую общую схему. В замкнутой электрической цепи всегда течёт электрический ток. В разомкнутой — электрический ток не течёт, то есть устройство не работает.

Когда схема в себе содержит большое количество элементов, проводники не изображаются полностью, а отрезками и разрывами, с указанием места подключения или соединения, имеющими символьные обозначения точки подключаемого участка, модуля , блока или элемента.

Соединения проводников в принципиальных электрических схемах изображаются точкой или разомкнутой(сомкнутой) линией на коммутирующем устройстве.

Обозначения на электрической схеме будут для Вас легкочитаемы, когда встречаемые знаки и символы в ней будут представлять Вам всю функциональность электрического прибора, аппарата или узла.

[Всего: 2 Средний: 3/5]

«Читать электросхему будет просто»

Изображение проводников на принципиальных схемах всегда одинаково. Разница может быть в обозначении цепей, участвующих в обработке сигнала, размещением указателей на них или цветовой маркировкой. Отличие лишь составляет линейная схема, на которой одной линией может указываться целая группы проводников, задействованных в одной функции и изображается жирной или цветной линией. Когда схема в себе содержит большое количество элементов, проводники не изображаются полностью, а отрезками и разрывами, с указанием места подключения или соединения, имеющими символьные обозначения точки подключаемого участка, модуля , блока или элемента.

Игорь Александрович

«Весёлый Карандашик»

Как читать электрические схемы • Energy-Systems

Как правильно читать электрические схемы

Главное предназначение постоянной схемы электроснабжения – максимально полное и всеохватывающее отображение взаимосвязи приборов электроустановки – средств автоматизации, вспомогательная аппаратура и последовательность их работы и принцип действия. Выяснить как читать проекты по электрике – это значит понять принцип работы всей электросистемы, увидеть работу системы автоматизации, так же поняв как читать электрические схемы вы сможете разобраться в пусконаладочных работах и использовании электросистемы.

Научиться читать электрические схемы – значит понять, как происходит проектирование электроснабжения. Ведь в готовом проекте подключения электричества прописаны все элементы электросистемы дома – монтажные планы, чертежи и таблицы щитовых и других органов управления, отображение соединений внешней проводки, схем подключений. Поэтому учимся читать электрические схемы, это поможет нам разобраться в проектировании систем автоматизированных технологических процессов, которые как правило выполняют принципиальные электросхемы и отдельных деталей и автоматизированных механизмов, как пример – схема сигнализации в резервуаре, механизм управления задвижкой и т.п.

Учимся читать электрические схемы

Пример проекта электроснабжения квартиры

1из14

Вперед

Для начала необходимо разобраться в предназначениях электрических схем, в их функциях и данных, которые там прописаны.

Каждая электросхема может быть основой для будущих разработок. От нее будут отталкиваться при проработке других документов основных монтажных схем щитовых и электроблоков. Для того чтобы понимать, как правильно читать электросхемы, необходимо знать, что они подразделяются на два вида – типовые и нетиповые. Типовая электросхема наиболее распространена, обычно выполняет одну или несколько функций.

Зачастую принципиальная электросхема имеет в своем содержании условные обозначения элементов коммутации. В этом случае отображаются задача каждого из них, либо задача нескольких электроприемников, объединенных одними и теми же (или схожими) функциями. Обычно это разнообразные коммутационные приборы и устройства соединяющих их линий. Обычно при чтении электросхемы видны все линии электросвязи между разными блоками и конструктивными элементами всей системы.

В любой электрической схеме отображены следующие данные:

Графические рисунки всех деталей и функциональных элементов электросистемы;
Отдельные детали устройств, использующиеся в других системах этой схемы, либо же определенные части приборов, которые работают в данной схеме, но располагаются в других элементах и связаны одной цепочкой технологически;
Диаграммы, отображающие переключения контактов, управленческих цепочек, системы сигнализации, а также поясняющие обозначения;
Полный список задействованного в схеме оборудования;
Все чертежи данной электросистемы.

Для того, чтобы научиться читать электрические схемы, необходимо заглянуть государственным стандартам, которые регулируют правила оформления электрических схем и проекты электроустановок:

ГОСТы 2.701-84, 2.702-75, 2.708-81 прописывают главные и обобщающие нормативы выполнения и оформления электросхем;
ГОСТы 2.709-72 и 2.710-81 имеют в своем содержании требования обозначения цепей и их буквенно цифровые абревиатуры.

Правда, есть более простой способ – необходимо тщательно изучить несколько десятков графических изображений, изображений на позициях и надписей на примерах простейших электросхем. Освоение 30-50 процентов этих данных – залог почти полного понимания и успешного прочтения электросхем.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Как правильно читать электрические схемы

Наличие электрической схемы позволяет прочесть расположение основных элементов, понять принцип работы и установить причину неполадки. Для новичка разобраться с нуля в большом количестве запчастей слишком сложно. Нужно уметь правильно разбивать цепь на участки и блоки, а также понимать принцип действия каждого из них. Многие сталкиваются с проблемой, как читать электрические схемы правильно. Большинство книг по этой тематике стоят слишком дорого. Мы постараемся дать основы, а далее вам всё равно придётся пользоваться справочной информацией, имеющейся в открытом доступе во всемирной сети. Полученного уровня вам должно хватать для того, чтобы разобраться в простейшем радиоприёмнике или правильно трактовать топологию, используемую в вашем доме. Далее придётся развиваться под руководством опытного специалиста или по книгам.

Основные обозначения и порядок чтения

Вам придётся проявить большое количество терпения, чтобы научиться читать электрические схемы, ведь профильные специалисты получают образование в этой области. Самостоятельно обучение в этой сфере возможно по причине наличия большого количества различных источников информации в свободном доступе. Рекомендуем воспользоваться следующими советами для начала:

Изучите обозначения всех основных элементов. Вам нужно знать как показано сопротивление, конденсатор, трансформатор, разъединитель, точки входа и выхода из схемы, полупроводники, катушки индуктивности. Существуют также прочие электронные компоненты, но их принцип функционирования и базовые преобразования тока будут слишком сложны для новичков.
Обращайте внимание, что при прохождении тока через схему возможно использование различных размыкателей и замыкающих элементов электрической цепи. При их срабатывании цепь полностью меняет свою внутреннюю топологию. Переключение может выполняться при помощи реле или биметаллических элементов при нагреве. По ошибке новички часто рассматривают эти выключатели в качестве некого запасного варианта, пытаются пренебречь устройствами.
Часто производители не выдают настоящую модификацию детали, а лишь определяют тип. Выходов в этом случае два. Необходимо попытаться прочесть маркировку детали, а затем найти её в базе данных, либо нужно, исходя из схемы и близлежащих компонентов, попытаться вычислить приблизительные характеристики искомого элемента. Сделать это можно по таблицам и справочникам. Вы будете удивлены, до какой степени велико количество выпускаемых в мире аналогов.
Вход в систему обычно обозначается двумя стрелочками, а выход – проводами с двумя точками на концах. Стрелки показывают направление подачи питания. Нарушать его нельзя. Для электроприборов, работающих от источника постоянного тока важна полярность. Её смена может привести к полному выгоранию платы.
Места пайки обязательно обозначаются жирными точками вне зависимости от того, наносил олово человек или робот. Эта информация предоставляется для возможной распайки в случае необходимости. Если точек нет, значит участок представляет собой цельнолитую конструкцию.
Будьте готовы к тому, что при чтении схемы и рассмотрении реального изделия возможны расхождения. В современной технике часто в одну точку сходится 4-5 элементов, что невозможно изобразить на бумаге. Производитель надеется на компетентность специалиста, поэтому помечает только наиболее важные радиоэлектронные компоненты.

Составляйте схемы самостоятельно

Возьмите устройство, для которого уже есть принципиальная схема, а затем постарайтесь устроить для себя своеобразный экзамен. Нужно попробовать нарисовать всё самостоятельно, глядя только на плату. Это позволит точно разобраться, а затем провести работу над ошибками. Составление подобной документации стоит больших денег. Изучив всё до конца, вы сможете найти престижную работу. Научиться читать схемы с нуля несложно. Необходима усидчивость и желание поглощать новые знания. Обычно на весь процесс уходит не более 1-2 месяцев, зато после этого вы сможете легко починить практически любую технику и проводку в своём доме без обращения к мастеру.

Как научиться читать схемы электрические принципиальные

Учимся читать принципиальные электрические схемы

О том, как читать принципиальные схемы я уже рассказывал в первой части. Теперь хотелось бы раскрыть данную тему более полно, чтобы даже у новичка в электронике не возникало вопросов. Итак, поехали. Начнём с электрических соединений.

Не секрет, что в схеме какая-либо радиодеталь, например микросхема может соединяться огромным количеством проводников с другими элементами схемы. Для того чтобы высвободить место на принципиальной схеме и убрать «повторяющиеся соединительные линии» их объединяют в своеобразный «виртуальный» жгут — обозначают групповую линию связи. На схемах групповая линия связи обозначается следующим образом.

Вот взгляните на пример.

Как видим, такая групповая линия имеет большую толщину, чем другие проводники в схеме.

Чтобы не запутаться, куда какие проводники идут, их нумеруют.

На рисунке я отметил соединительный провод под номером 8. Он соединяет 30 вывод микросхемы DD2 и 8 контакт разъёма XP5. Кроме этого, обратите внимание, куда идёт 4 провод. У разъёма XP5 он соединяется не со 2 контактом разъёма, а с 1, поэтому и указан с правой стороны соединительного проводника. Ко 2-му же контакту разъёма XP5 подключается 5 проводник, который идёт от 33 вывода микросхемы DD2. Отмечу, что соединительные проводники под разными номерами электрически между собой не связаны, и на реальной печатной плате могут быть разнесены по разным частям платы.

Электронная начинка многих приборов состоит из блоков. А, следовательно, для их соединения применяются разъёмные соединения. Вот так на схемах обозначаются разъёмные соединения.

XP1 — это вилка (он же «Папа»), XS1 — это розетка (она же «Мама»). Всё вместе это «Папа-Мама» или разъём X1 (X2).

Также в электронных устройствах могут быть механически связанные элементы. Поясню, о чём идёт речь.

Например, есть переменные резисторы, в которые встроен выключатель. Об одном из таких я рассказывал в статье про переменные резисторы. Вот так они обозначаются на принципиальной схеме. Где SA1 — выключатель, а R1 — переменный резистор. Пунктирная линия указывает на механическую связь этих элементов.

Ранее такие переменные резисторы очень часто применялись в портативных радиоприёмниках. При повороте ручки регулятора громкости (нашего переменного резистора) сначала замыкались контакты встроенного выключателя. Таким образом, мы включали приёмник и сразу той же ручкой регулировали громкость. Отмечу, что электрического контакта переменный резистор и выключатель не имеют. Они лишь связаны механически.

Такая же ситуация обстоит и с электромагнитными реле. Сама обмотка реле и его контакты не имеют электрического соединения, но механически они связаны. Подаём ток на обмотку реле — контакты замыкаются или размыкаются.

Так как управляющая часть (обмотка реле) и исполнительная (контакты реле) могут быть разнесены на принципиальной схеме, то их связь обозначают пунктирной линией. Иногда пунктирную линию вообще не рисуют, а у контактов просто указывают принадлежность к реле (K1.1) и номер контактной группы (К1.1) и (К1.2).

Ещё довольно наглядный пример — это регулятор громкости стереоусилителя. Для регулировки громкости требуется два переменных резистора. Но регулировать громкость в каждом канале по отдельности нецелесообразно. Поэтому применяются сдвоенные переменные резисторы, где два переменных резистора имеют один регулирующий вал. Вот пример из реальной схемы.

На рисунке я выделил красным две параллельные линии — именно они указывают на механическую связь этих резисторов, а именно на то, что у них один общий регулирующий вал. Возможно, вы уже заметили, что эти резисторы имеют особое позиционное обозначение R4.1 и R4.2. Где R4 — это резистор и его порядковый номер в схеме, а 1 и 2 указывают на секции этого сдвоенного резистора.

Также механическая связь двух и более переменных резисторов может указываться пунктирной линией, а не двумя сплошными.

Отмечу, что электрически эти переменные резисторы не имеют контакта между собой. Их выводы могут быть соединены только в схеме.

Не секрет, что многие узлы радиоаппаратуры чувствительны к воздействию внешних или «соседствующих» электромагнитных полей. Особенно это актуально в приёмопередающей аппаратуре. Чтобы защитить такие узлы от воздействия нежелательных электромагнитных воздействий их помещают в экран, экранируют. Как правило, экран соединяют с общим проводом схемы. На схемах это отображается вот таким образом.

Здесь экранируется контур 1T1, а сам экран изображается штрих-пунктирной линией, который соединён с общим проводом. Экранирующим материалом может быть алюминий, металлический корпус, фольга, медная пластина и т.д.

А вот таким образом обозначают экранированные линии связи. На рисунке в правом нижнем углу показана группа из трёх экранированных проводников.

Похожим образом обозначается и коаксиальный кабель. Вот взгляните на его обозначение.

В реальности экранированый провод (коаксиальный) представляет собой проводник в изоляции, который снаружи покрыт или обмотан экраном из проводящего материала. Это может быть медная оплётка или покрытие из фольги. Экран, как правило, соединяют с общим проводом и тем самым отводят электромагнитные помехи и наводки.

Бывают нередкие случаи, когда в электронном устройстве применяются абсолютно одинаковые элементы и загромождать ими принципиальную схему нецелесообразно. Вот, взгляните на такой пример.

Здесь мы видим, что в схеме присутствуют одинаковые по номиналу и мощности резисторы R8 — R15. Всего 8 штук. Каждый из них соединяет соответствующий вывод микросхемы и четырёхразрядный семисегментный индикатор. Чтобы не указывать эти повторяющиеся резисторы на схеме их просто заменили жирными точками.

Ещё один пример. Схема кроссовера (фильтра) для акустической колонки. Обратите внимание на то, как вместо трёх одинаковых конденсаторов C1 — C3 на схеме указан лишь один конденсатор, а рядом отмечено количество этих конденсаторов. Как видно из схемы, данные конденсаторы необходимо соединить параллельно, чтобы получить общую ёмкость 3 мкФ.

Аналогично и с конденсаторами C6 — C15 (10 мкФ) и C16 — C18 (11,7 мкФ). Их необходимо соединить параллельно и установить на место обозначенных конденсаторов.

Следует отметить, что правила обозначения радиодеталей и элементов на схемах в зарубежной документации несколько иные. Но, человеку, получившему хотя бы базовые знания по данной теме разобраться в них будет гораздо проще.

Многие люди, только начиная свое знакомство с электрикой, задаются вопросом, как читать электрические схемы, какие существуют правила чтения, какие есть условные обозначения и как работает электрическая схема? Об этом и другом далее.

Как научиться читать электрическую схему

Любая радиоаппаратура включает в себя отдельные радиодетали, которые спаяны между собой при помощи определенного способа. Все эти элементы отражаются на электрической схеме условными графическими значениями. Чтобы научиться читать документ, необходимо понимать условное обозначение всех проводниковых элементов электроцепи. Каждая деталь имеет свое графическое обозначение и включает в себя условную конструкцию с характерными особенностями.

Проще всего работать с таким элементом как электронный конденсатор с резисторами, динамиками и другим электрооборудованием с автоматизацией. Как правило, их легко узнать без всякой таблицы с условными обозначениями. Учиться на них проще. Сложнее осуществлять работу с полупроводниками, а именно транзисторами, симисторами и микросхемами. К примеру, каждый биполярный транзистор имеет в себе три вывода, а именно, базу, коллектор и эмиттер. По этой причине необходимы условные изображения и уточняющая информация в виде латинских букв. Изучение их может занять много дней, как и обучение их опознания.

Обратите внимание! Кроме букв на каждой схеме есть цифры. Они говорят о нумерации и технических характеристиках. Стоит указать, что самостоятельно научиться читать документ невозможно, и поэтому нужны уроки и обучающие пособия.

Основные правила

В ответ на вопрос, как читать электросхемы, стоит уточнить, что это нужно делать слева направо, от начала до самого конца. В этом заключается основное правило. Следующее правило заключается в расчленении единого чертежа на небольшие картинки или простые цепи. Она состоит из источника электротока, приемника тока, прямого привода, обратного провода и одного контакта аппарата. Поэтому, начиная изучать документ, нужно разбить его на части. Далее обязательно нужно принимать во внимание все детали, с замечаниями, экспликациями, пояснениями и спецификациями. Если в чертеже находятся ссылки, то нужно изучить и их.

Обратите внимание! Чертежи, которые отражают момент работу электропитания, электрозащиты, управления и сигнализации, должны быть изучены на количество источников питания, взаимодействие, согласованность совместной работы, оценку последствий вероятных неисправностей, нарушение проводной изоляции, проверку схемы с отсутствием ложных цепей, оценку надежности электрического питания, режим работы оборудования и проверку выполнения мер, которые обеспечивают безопасное проведение работ.

Условные обозначения

Согласно нормативным документам, есть стандартные графические условные обозначения в однолинейных и двухлинейных схемах. Далее представлена таблица с подобными символами под названием электрические схемы для начинающих условные обозначения. Стоит указать, что в чертежах используются также цифры и буквы. Подобная маркировка регулируется с помощью нормативных документов, а именно гостов.

Как составлять схему

Составление электрической схемы должно производиться опытным электриком с учетом существующих гостов, поясняющих и уточняющих работу тех или иных проводников. Бывают согласно госту электрические схемы структурными, функциональными, принципиальными, монтажными, общими и объединенными. Сделать любую из приведенного перечня можно, выстраивая простейшие элементы друг с другом.

Описание работы

Если электросхема построена правильно, то и работать она будет исправно. Работает все так. От источника питания идет заряд, который попадает под клеммник в проводник и электромагнитную катушку реле. Через катушку электроток устремляется к контактам. Как только ток попадает в контакты, начинает работать вся сеть, включается диод. Благодаря электродвижущей силе поддерживается первоначальный электроток, и он достигает наибольших значений.

Обратите внимание! Стоит указать, что без электродвижущей самоиндукции поддержание тока в контуре невозможно, поскольку при большом значении амплитуды, радиоэлементы начинают плохо работать. Благодаря этому импульсу, пробиваются полупроводниковые переходы, и выводится аппарат из функционирования. Сегодня диоды уже встраиваются в реле. Это позволяет работать электросхеме правильно.

В целом, в дополнение к теме, как научиться читать электрические принципиальные схемы, стоит отметить, что читать их необходимо с опорой на обучающий материал, в котором указывается информация о том, что значат те или иные условные обозначения. Только после получения полной информации, можно приступать к работе, если производятся соответствующие действия в электропроводке.

Для начинающих электронщиков важно понимать, как работают детали, как их рисуют на схеме и как разобраться в схеме электрической принципиальной. Для этого нужно сперва ознакомиться с принципом работы элементов, а как читать схемы электроники я расскажу в этой статье на примерах популярных устройств для начинающих.

Схема настольной лампы и фонарика на светодиоде

Схема – это рисунок на которых с помощью определенных символов изображаются детали схемы, линиями – их соединения. При этом, если линии пересекаются – то контакта между этими проводниками нет, а если в месте пересечения присутствует точка – это узел соединения нескольких проводников.

Кроме значков и линий на схеме изображены буквенные обозначения. Все обозначения стандартизированы, в каждой стране свои стандарты, например в России придерживаются стандарта ГОСТ 2.710-81.

Начнем изучение с простейшего – схемы настольной лампы.

Схемы не всегда читают слева направо и сверху вниз, лучше идти от источника питания. Что мы можем узнать из схемы, посмотрите в правую её часть.

— значит питание переменным током.

Рядом написано «220» — напряжением в 220 В. X1 и X2 – предполагается подключение в розетку с помощью вилки. SW1 – так изображается ключ, тумблер или кнопка в разомкнутом состоянии. L – условное изображение лампочки накаливания.

Краткие выводы:

На схеме изображено устройство, которое подключается к сети 220 В переменного тока с помощью вилки в розетку или других разъёмных соединений. Есть возможность отключения с помощью переключателя или кнопки. Нужно для питания лампы накаливания.

С первого взгляда кажется очевидным, но специалист должен уметь сделать такие выводы глядя на схему без пояснений, это умение даст возможность выносить диагноз неисправности и устранять её или же собирать устройства с нуля.

Перейдем к следующей схеме. Это фонарик с питанием от батарейки, в качестве излучателя в нём установлен светодиод.

Взгляните на схему, возможно, вы увидите новые для себя изображения. Справа изображен источник питания, так выглядит батарейка или аккумулятор, длинный вывод это плюс другое название – Катод, короткий – минус или Анод. У светодиода к аноду (треугольная часть обозначения) подключается плюс, а к катоду (на УГО выглядит как полоска) – минус.

Это нужно запомнить, что у источников питания и потребителей названия электродов наоборот. Две исходящие от светодиода стрелки дают вам понять, что этот прибор ИЗЛУЧАЕТ свет, если бы стрелки наоборот указывали на него – это был бы фотоприемник. Диоды имеют буквенное обозначение VDx, где х- порядковый номер.

Важно:

Нумерация деталей на схемах идет столбцами сверху вниз, слева направо.

Резистор – это сопротивление. Преобразует электрический ток в тепло, препятствую его движению, выглядит как прямоугольник, обычно на схемах имеет буквенное обозначение «R».

Как читать электронные схемы: увеличиваем уровень сложности

Когда вы уже разобрались с базовым набором элементов, пора ознакомится с более сложными схемами, давайте рассмотрим схему трансформаторного блока питания.

Главным средством преобразователя на схеме является трансформатор TV1, это новый для вас элемент. Предлагаю рассмотреть ряд подобных изделий.

Трансформаторы используются повсеместно, либо в сетевом (50 гц), либо в импульсном (десятки кГц) исполнении. Катушки индуктивности используются в генераторах, радиопередающих устройствах, фильтрах частот, сглаживающих и стабилизирующих приборах. Она выглядит следующим образом.

Второй незнакомый элемент на схеме – это конденсатор, здесь используется для сглаживания пульсаций выпрямленного напряжения. Вообще основная его функция – это накапливать энергию в качестве заряда на его обкладках. Изображается следующим образом.

Если к схеме добавить узел стабилизации, построенный по схеме параметрического стабилизатора, напряжение блока питания будет стабилизировано. При этом только от повышения питающего напряжения, при просадках ниже, чем Uстабилизации напряжение будет пульсирующем в такт с просадками. VD1 – это стабилитрон, они включаются в обратном смещении (катодом к точке с положительным потенциалом). Различаются по величине тока стабилизации (Iстаб) и напряжения стабилизации (Uстаб).

Краткие итоги:

Что мы можем понять из этой схемы? То, что блок питания состоит из трансформатора, выпрямителя и сглаживающего фильтра на конденсаторе. Подключается первичной стороной (входом) к сети переменного тока с напряжением 220 Вольт. На его выходе имеет два разъёмных соединения – «+» и «-» и напряжение 12 В, нестабилизорванное.

Давайте перейдем еще более сложным схемам и познакомимся с другими элементами электрических цепей.

Как читать схемы с транзисторами?

Транзисторы – это управляемые ключи, вы можете закрыть их и открыть, а если нужно открыть не полностью. Данные свойства позволяют их применять, как в ключевом, так и линейном режимах, что позволяет их использовать в огромном спектре схемных решений.

Давайте рассмотрим популярную среди новичков схему – симметричный мультивибратор. Это по сути генератор, который на своих выходах выдаёт симметричные импульсы. Может применяться, как основа для простых мигалок, в качестве источника частоты для пищалки, в качестве генератора для импульсного преобразователя и во многих других цепях.

Пройдемся по знакомым деталям сверху вниз. Вверху мы видим 4 резистора, средние два – времязадающие, а крайние – задают ток резистора, также влияют на характер выходных импульсов.

Далее HL – это светодиоды, а ниже два электролита – это полярные конденсаторы, когда будете их монтировать оставайтесь внимательны – неправильное подключение электролитического конденсатора чревато выходом его из строя вплоть до взрыва с выделением тепла.

Интересно:

На графическом обозначении электролитического конденсатора всегда помечается «положительная» обкладка конденсатора, а на настоящих элементах – чаще всего есть пометка отрицательной ножки, не перепутайте!

VT1-VT2 – это новые для вас элементы, таким образом обознаются биполярные транзисторы обратной проводимости (NPN), ниже указана модель транзистора – «КТ315». У них обычно 3 ножки:

При этом на корпусе их назначение не указывается. Чтобы определить назначение выводов, нужно воспользоваться одним из поисковых запросов:

1. «Название элемента» — цоколевка.

2. «Название элемента» — распиновка.

3. «Название элемента» datsheet.

Это справедливо, как для радиоламп, так и для современных микросхем. Запросы имеют почти одинаковый смысл. Вот таким образом я нашел цоколевку транзистора КТ315.

На изображении с распиновкой должно быть четко видно: с какой стороны считать ножки, где находится ключ, срез или метка, чтобы вы правильно определили необходимый вывод.

Интересно:

У биполярных транзисторов стрелка на эмиттере обозначается направление протекания тока (от плюса к минусу), если стрелка ОТ базы – это транзистор обратной проводимости (NPN), а если К базе то прямой проводимости (PNP), часто вы можете заменить все NPN транзисторы на PNP, как в схеме мультивибратора, тогда нужно будет и поменять полярность источника питания (плюс и минус местами) ведь, повторюсь, стрелка на эмиттере указывает направление протекания тока.

На приведенной схеме положительный контакт источника питания подключен к верхней части схемы, а отрицательный к нижней. Так и на транзисторе стрелка указывает сверх-вниз – по направлению протекания тока!

В элементах с большим количеством ног имеет значение куда подключать, так же, как и в диодах и светодиодах, если вы перепутаете ножки – в лучшем случае схема не заработает, а в худшем – убьете детали.

Что мы смогли узнать, прочитав схему мультивибратора:

В этой схеме используются транзисторы и электролитические конденсаторы, питается она напряжением в 9 В (хотя может и больше, и меньше, например 12 В не повредят схеме, как и 5 В).

Стало ясно о способе соединения деталей и включения транзисторов. А также о том, что схема представляет собой прибор, работающий на принципе автогенератора основанного на процессе перезаряда транзисторов, которое вызвано попеременным открытием и закрытием транзисторов каждого по очереди, когда первый открыт, второй закрыт.

Проследив пути протекания тока (от плюса к минусу) и использовав знания о том, как работает биполярный транзистор мы делаем выводы о характере работы.

Тиристоры – полууправляемые ключи, учимся читать схемы

Давайте рассмотрим схему с не менее важным и распространенным элементом – тиристором. Я выбрал слово «полууправляемый» потому что, в отличие от транзистора, вы можете только открыть его, ток в нем прервется либо при прерывании питания, либо при смене полярности приложенного к нему напряжения. Открывается с помощью подачи на управляющий электрод напряжения.

Симисторы – содержат два тиристора соединённых встречно-параллельно. Таким образом, одним компонентом можно коммутировать переменный ток, при прохождении верхней части (положительной) полуволны синусоиды, при условии наличия сигнала на управляющем, электроде откроется один из внутренних тиристоров. Когда полуволна сменит свой знак на отрицательный – он закроется и в работу вступит второй тиристор.

Динисторы – разновидность тиристора, без управляющего электрода, а открываются они, подобно стабилитронам, по преодолению определенного уровня напряжения. Часто используются в импульсных блоках питания, как пороговый элемент для запуска автогенераторов и в устройствах для регулировки напряжения.

Вот так, собственно это выглядит на схеме.

Внимательно смотрим на подключение. Схема предназначена для подключения к сети переменного тока, например 220 В, в разрыв одного из питающих проводов, например фазного (L). Симистор VS1 – основной силовой элемент цепи, справа внизу дана его распиновка из даташита, 3 вывод – управляющий. На него через двунаправленный динистор VD1 модели DB3 рассчитанный на напряжение включения порядка 30 вольт, подаётся управляющий сигнал.

Так как все полупроводниковые приборы в этой конкретной схеме двунаправленные, регулировка осуществляется по обеим полуволнам синусоиды. Динистор открывается, когда на конденсаторе C1 появляется необходимой величины потенциал (напряжение), а скорость его заряда, следовательно, момент открытия ключей, задаётся RC цепью, состоящей из R1, переменного резистора (потенциометра) R2 и С1.

Эта простая схем имеет огромное значение и прикладное применение.

Выводы

Благодаря умению читать схемы электрические принципиальные, вы можете определить:

1. Что делает это устройство, для чего оно предназначено.

2. При ремонте – номинал вышедшей из строя детали.

3. Чем питать это устройство, каким напряжением и родом тока.

4. Примерную мощность электронного устройства, исходя из номиналов компонентов силовых цепей.

Важно не только знать условные графические обозначения элементов, но и принцип их работы. Дело в том, то не всегда те или иные детали могут использоваться в привычной роли. Но в пределах сегодняшней статьи рассмотреть все распространенные элементы довольно сложно, так как это займет очень большой объем.

Как читать электрические схемы

Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

В связи с этим очень часто возникает вопрос, как научится читать электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Виды электрических схем

Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.

К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читать электрические схемы.

Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.

Обозначения в электрических схемах

В каждой электрической цепи имеются устройства, элементы и детали, которые все вместе образуют путь для электрического тока. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах.

В электрических цепях все составные части можно условно разделить на несколько групп:

В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей.
Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения.

Каждому устройству, элементу или детали соответствует условное обозначение, применяющееся в графических изображениях электрических цепей, называемых электрическими схемами. Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Места их соединений представляют собой узлы, обозначаемые на электрических схемах в виде точек. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей. Самая простая схема электрической цепи является одноконтурной, а сложные цепи состоят из нескольких контуров.

Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения. В режиме холостого хода ток в цепи вообще отсутствует. Иногда такие ситуации возникают при разрыве соединений. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства.

Все составные части и условные обозначения элементов электрической цепи отображаются графически. На рисунках видно, что каждому элементу или прибору соответствует свой условный значок. Например, электрические машины могут изображаться упрощенным или развернутым способом. В зависимости от этого строятся и условные графические схемы. Для показа выводов обмоток используются однолинейные и многолинейные изображения. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора – в упрощенном. Таким же образом выполняются и другие условные обозначения электрических схем.

Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. От этого зависит способ отображения самих устройств, их выводов, соединений обмоток и других составных элементов. Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Графические изображения других элементов:

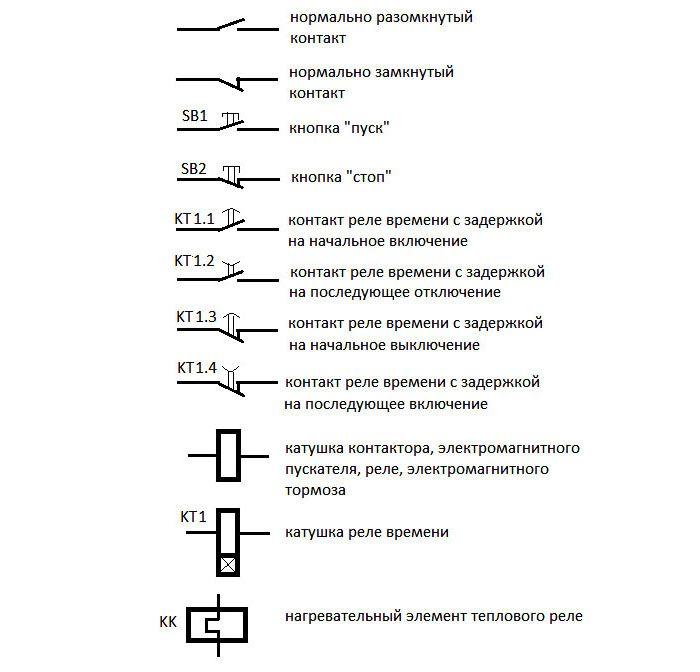

Контакты. Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок. В случае необходимости допускается изображение контактов в зеркально-перевернутом виде. Основание подвижной части отмечается специальной незаштрихованной точкой.
Выключатели. Могут быть однополюсными и многополюсными. Основание подвижного контакта отмечается точкой. У автоматических выключателей на изображении указывается тип расцепителя. Выключатели различаются по типу воздействия, они могут быть кнопочными или путевыми, с размыкающими и замыкающими контактами.
Плавкие предохранители, резисторы, конденсаторы. Каждому из них соответствуют определенные значки. Плавкие предохранители изображаются в виде прямоугольника с отводами. У постоянных резисторов значок может быть с отводами или без отводов. Подвижный контакт переменного резистора обозначается в виде стрелки. На рисунках конденсаторов отображается постоянная и переменная емкость. Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов.
Полупроводниковые приборы. Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Треугольник является анодом, а черточка – катодом. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом. Знание этих графических рисунков существенно облегчает чтение электрических схем для чайников.
Источники света. Имеются практически на всех электрических схемах. В зависимости от назначения, они отображаются как осветительные и сигнальные лампы с помощью соответствующих значков. При изображении сигнальных ламп возможна заштриховка определенного сектора, соответствующего невысокой мощности и небольшому световому потоку. В системах сигнализации вместе с лампочками применяются акустические устройства – электросирены, электрозвонки, электрогудки и другие аналогичные приборы.

Как правильно читать электрические схемы

Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читать принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь. Это важно знать, особенно, когда мы только учимся читать электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.

Видео

Условные обозначения в электрических схемах, как их читать самостоятельно?

Каждый автовладелец должен знать, как правильно расшифровываются условные обозначения, присутствующие в электрических схемах авто. Ведь на практике неисправность в работе электрооборудования может настигнуть водителя в любой момент, даже на дороге. Поэтому важно разобраться в этом вопросе, чтобы при необходимости суметь устранить неисправность самостоятельно.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое электросхемы?

Чтобы правильно читать принципиальную расшифровку автомобильных электросхем и знать, что означают условные обозначения в электрических схемах, разберемся для начала в понятии. Принципиальная схема электроборудования автомобиля представляет собой графическое изображения, ан котором продемонстрированы пиктограммы различных компонентов. Эти компоненты устройства системы установлены в определенном порядке на электросхеме и между собой они могут быть связаны либо параллельно, либо последовательно.

Следует отметить, что схема электрооборудования автомобиля не отображает действительное расположение этих компонентов, а демонстрирует их связь между собой. То есть автолюбитель, который может своими руками разобраться в устройстве системы и читать расшифровку, поймет принцип работы электрооборудования с одного взгляда.

Схема электрики транспортного средства

Любая схема электрооборудования автомобиля демонстрирует несколько групп компонентов:

устройства системы питания, предназначенные для выработки напряжения;
элементы, предназначенные для преобразования энергии;
а также устройства системы, необходимые для передачи напряжения (эту функцию выполняют проводники).

В качестве устройств питания системы выступают различные гальванические компоненты, характеризующиеся небольшим внутренним сопротивлением. Всевозможные электромоторы предназначены для преобразования энергии. В любом случае, схема электрооборудования автомобиля содержит в себе объекты, условно обозначенные на ней.

Зачем разбираться в электросхемах?

Как правильно подключить прицеп к легковому авто

Каждый владелец транспортного средства должен уметь читать принципиальную электросхему обозначения устройств, поскольку в случае возникновения поломки это позволит сэкономить деньги на ремонте. Разумеется, без участия специалистов произвести ремонт более сложных неисправностей системы будет проблематично. Тем более, что электрооборудование автомобиля, особенно современного — это достаточно сложная система, которая не потерпит ошибок. Но если поломка электросхемы не особо значительная или вам необходимо просто подключить оптику, то сделать это своими руками вполне возможно.

Помимо этого, понимать, из каких элементов состоит электрооборудование автомобиля, очень важно для тех автолюбителей, которые хотят внести правки в работу системы. К примеру, сегодня многие отечественные водители производят тюнинг транспортных средств своими руками различными способами. Это не обязательно должна быть установка новых бамперов или обвесов — иногда своими руками хочется сделать тюнинг салона, установив новую мультимедиа систему или кондиционер. Кроме того, Разобраться в электросхеме автомобиля своими руками необходимо и в том случае, если вы устанавливаете противоугонную систему — ведь без защиты машины в такое время обойтись нельзя (автор видео — Автоэлектрика ВЧ).

Также читать электросхему необходимо тем водителям, у которых есть прицеп, поскольку зачастую возникают сложности в его подключении своими руками к системе. В любом случае, если вы решите установить дополнительное оборудование в систему, то умение читать электросхему вам пригодится. Как минимум, без этого вы не сможете правильно подключить провода своими руками и настроить оборудование.

Как читать электросхемы автомобилей – основные обозначения

Итак, рассмотрим основные моменты, которые позволят правильно читать электросхему оборудования любого транспортного средства. Ведь, как сказано выше, без этих знаний произвести ремонт устройств своими руками просто не получится. Разумеется, ни одно устройство не сможет функционировать без напряжения, подающегося на прибор посредством внутренних проводников.

Электросхема транспортного средства с обозначением всех элементов должна находиться в сервисной книжке к автомобилю. Взглянув на нее, вы уведите множество различных обозначений приборов и устройств, соединенных между собой линиями. Следует отметить, что каждая из этих линий может иметь свой определенный цвет, что по факту должно соответствовать реальной расцветке проводов электросхемы (автор видео — Автоэлектрика ВЧ).

В том случае, если автомобиль оборудован множественными электроприборами и устройствами, то на схеме будет отмечено большое число компонентов. Соответственно, сама проводка на ней может быть изображения разрывами и отрезками. Поначалу это может сбить с толку, но в этом нет ничего сложного, разобраться своими силами вполне возможно.

Любая схема состоит из следующих элементов:

Устройство источника питания. В данном случае эту функцию выполняет АКБ либо генератор транспортного средства.
Проводники, то есть проводка автомобиля. Эти компоненты позволяют производить передачу тока по сети.
Аппаратура управления. Такие приборы необходимые для замыкания электропроводки либо ее размыкания в случае необходимости. Следует отметить, что устройства такого типа могут как быть, так и отсутствовать на электросхеме.
Непосредственно потребители напряжения. К этому пункту относится все электрооборудование, которое потребляет энергию, преобразовывая ток в другой тип энергии. К примеру, если речь идет о прикуривателе, то этот элемент преобразует напряжение в тепловую энергию.

Если возникла необходимость ремонта транспортного средства своими руками, необходимо при расшифровке схемы учитывать основные принципы:

Любые проводники, как сказано выше, отмечаются определенным цветом на схеме. Что касается непосредственно цвета, то провод может иметь один цвет либо два, то есть быть либо основным, либо дополнительным. Если речь идет о дополнительных компонентах, то на них должны быть нанесены штрихи — они могут быть поперечными или продольными.
Если несколько проводов установлены на одном жгуте и маркируются одинаково, то они имеют гальваническое соединение. Иными словами, эти проводники просто соединены друг с другом.
На любой схеме, если проводник входит в жгут, он должен иметь небольшой наклон в сторону, где он находится.
На практике, то есть на большинстве схем черным цветом маркируются проводники, которые соединяются непосредственно с массой транспортного средства, то есть с его кузовом.
Что касается реле, то их контакты отмечаются в том состоянии, когда через обмотку устройств не проходит напряжение. В стандартном состоянии эти компоненты различаются, поскольку они могут быть либо замкнутыми, либо разомкнутыми.
Также вы можете заметить, что на проводниках могут располагаться определенные обозначения, в частности, в том месте, где провод подключается к оборудованию. Благодаря этому обозначению водитель может сразу понять, куда идет этот проводник, не прослеживая цепь в целом.

Бесконтактное зажигание классических ВАЗов

Если на тех или иных механизмах указаны определенные номера, то они должны соответствовать цифрам. Если то или иное число отмечено в кружке, то это говорит о том, что перед вами соединение проводника с минусом. Что касается цифровых и буквенных комбинаций, то они соответствуют разъемным соединениям.

В комплекте с сервисной книжкой может идти таблица, которая позволит без проблем расшифровать те или иные элементы сети, характерные для определенной модели транспортного средства. В общем, если у вас возникла необходимость расшифровки схемы, то самое главное — это быть усидчивым, чтобы понять, что означает то или иное обозначение. Поняв сам принцип расшифровки, вы без проблем сможете определить назначение всех элементов.

В иномарках другие маркировки, но принцип тот же.

Видео «Правильно расшифровываем элементы цепи в автомобиле»

Подробнее об этом вопросе сказано на видео ниже (автор видео — MR. BORODA).

Загрузка …

Советы и приемы по чтению электрических схем

Mitchell 1 объявил, что последний выпуск их программного обеспечения для ремонта грузовиков TruckSeries включает усовершенствование, которое упрощает доставку информации, необходимой техническим специалистам для диагностики, ремонта и калибровки Advanced Driver Assistance System (ADAS) особенности современных высокотехнологичных грузовиков 4-8 классов.

TruckSeries включает подробную информацию о ремонте этих систем, а новая кнопка Driver Assist ADAS Quick Link обеспечивает немедленный доступ к таблице, объединяющей все функции ADAS для выбранного автомобиля и конкретных задействованных компонентов.Когда технический специалист выбирает компонент для автомобиля из таблицы ADAS, TruckSeries предоставляет полную информацию в удобном для пользователя формате карты 1Search Plus. Технические специалисты имеют немедленный доступ к соответствующей информации, необходимой для диагностики и ремонта этих сложных систем.

«Сложность функций ADAS на коммерческих автомобилях растет в геометрической прогрессии, и ремонтным предприятиям, включая независимые магазины, необходим быстрый доступ к полной информации для эффективного восстановления грузовиков до безопасного рабочего состояния», — сказала Кристи ЛаПейдж, бизнес-менеджер группы коммерческих автомобилей в Mitchell 1. .«Мы рады помочь техническим специалистам диагностировать и отремонтировать эти системы, облегчая быстрый поиск компонентов и деталей, необходимых для обслуживания и ремонта функций ADAS». Изображение предоставлено Mitchell 1

В отличие от легковых автомобилей и легких грузовиков, для коммерческих грузовиков класса 4-8 производитель компонента ADAS для конкретного транспортного средства не всегда известен. TruckSeries предоставляет эту информацию вместе с именем компонента, когда это необходимо или когда оно известно. Кроме того, программное обеспечение учитывает расположение компонентов на транспортном средстве (слева, справа, вперед, снаружи и т. Д.).), чтобы помочь техническому специалисту и повысить эффективность. Охват охватывает период с 2003 по 2021 год.

Уникальный вид приборной панели является эксклюзивным для Mitchell 1 и представляет собой обзор связанных компонентов, в том числе необходимость калибровки компонентов функции ADAS и / или специальных инструментов, таких как мишени или сканер, для выполнения работы. Размещение всех деталей в одном месте может сэкономить время, так как вы получите полное представление обо всех функциях, связанных с ADAS, на автомобиле.

КАК ПРОЧИТАТЬ ЦЕПНЫЕ СХЕМЫ: 4 шага

Хорошо, теперь, когда мы прошли через основы, давайте попробуем прочитать реальную схему цепи.Итак, давайте рассмотрим эту схему!

* Я пронумеровал каждый символ, чтобы мы оставались на той же странице, пока я описываю каждую часть.

Первый символ, который вы видите, — это символ с двумя горизонтальными линиями, одна меньше другой. ты помнишь что это? вы всегда можете вернуться к руководству. это батарея. в данном случае батарея на девять вольт. Если вы посмотрите на главу о полярности, вы увидите, что более длинная линия представляет собой положительный полюс батареи.
далее вы можете увидеть, что есть линия, соединяющая положительную сторону батареи со второй частью, которая, если вы посмотрите назад на руководство, вы обнаружите, что это переключатель с двумя положениями: замкнут (включен) и разомкнут (выключен).кажется наоборот? это не потому, что если вы подумаете об этой маленькой дверце, как о штуке на закрывающемся символе, то она замкнет цепь, таким образом находясь «включенным».
Итак, когда мы щелкаем выключателем, куда дальше идет электричество? эта волнистая линия — резистор. это символ, который вы ДЕЙСТВИТЕЛЬНО хотите запомнить. они есть почти в каждой цепи. в основном просто гарантирует, что не слишком много энергии от батареи будет поглощено следующей частью, сопротивляясь потоку электричества.
, поэтому последняя часть — это треугольник.это диод (как вы можете видеть на удобной диаграмме в этой библии). в данном случае светодиод или светодиод. помните, что светодиоды поляризованы, поэтому, когда вы действительно собираетесь сделать эту схему, убедитесь, что вы правильно ее вставили.
наконец-то вы можете видеть, что отрицательная сторона светодиода соединяется с отрицательной клеммой аккумулятора, и цепь замкнута!

ВОТ ЕСТЬ! фонарик! Теперь вы можете приступить к созданию самой вещи!

Построение

этой трассы принесет с собой свои проблемы.Итак, если вы хотите, чтобы вас обошли стороной, ознакомьтесь с моими инструкциями: «Создание схем: красота макетов». он пройдёт через точные этапы сборки этого фонарика, в том числе, где купить запчасти по самой низкой цене. но также научит вас более важным знаниям для построения всевозможных схем. (я действительно сделал это)
важное замечание, схема не скажет вам все, что вам нужно знать. в большинстве случаев будет отдельный текст, сообщающий вам, какие именно детали покупать, вы не можете просто вставить какой-либо резистор или конденсатор и еще много чего.У меня есть подробности о частях этого проекта в следующем руководстве, упомянутом выше.

ПОЖАЛУЙСТА, ПРОЦЕДУРА И КОММЕНТАРИЙ
это моя первая идея, мне нужна обратная связь

Skill Builder: чтение схем цепей

Принципиальные схемы, также известные как схемы, представляют собой линейные чертежи, которые показывают, как компоненты схемы соединяются вместе. Они служат картой или планом для сборки проектов электроники, и их легко читать — намного проще, чем понять, как на самом деле работают схемы, которые они описывают.Это важный момент: Вы можете читать и успешно строить принципиальную схему, не разбираясь в схеме. *

Схемы также доступны для бесчисленных легко собираемых электронных устройств. Ты слышал это? Это звук свободы.

Принципиальные схемы состоят из двух элементов: символов, которые представляют компоненты в цепи, и линий , которые представляют соединения между ними. Вот и все. Начнем с подключений, так как это проще.

Подключения

Принципиальные схемы

изображают идеальный мир, в котором провода и другие проводники не мешают друг другу и не имеют собственного сопротивления. Если линия проходит между компонентами, это означает, что они связаны, точка, и больше ничего вам не говорит. Соединение может быть проводом, медным проводом, штепсельной розеткой, металлическим шасси или чем-либо еще, через что будет проходить электричество без особого сопротивления. Беспорядочные детали, такие как спецификации проводов или кабелей и их трассировка, если они важны для проекта, относятся к другому месту в его документации.Длина линии также не имеет ничего общего с фактическим расстоянием соединения в реальной жизни. Схемы нарисованы (в идеале), чтобы быть ясными и простыми, с компонентами и соединениями, расположенными на странице, чтобы свести к минимуму беспорядок, а не представлять, как они могут быть размещены на печатной плате.

Линии представляют соединения, но если две линии пересекаются, это не обязательно означает 4-стороннее общее соединение. На схемах различаются несвязанные пути, которые оказываются нарисованными линиями, пересекающими друг друга, и соединения, в которых пересечение линий обозначает общее соединение. Наиболее распространенный способ сделать это различие — поставить точку на пересечениях линий, обозначающих соединения, что означает, что любые пересечения линий без точек не связаны. Другой метод состоит в том, чтобы предположить, что простые пересекающиеся линии действительно соединяются, но нарисуйте небольшие «скачки» в местах пересечения проводов, где нет соединения.

Как следствие, трехстороннее пересечение всегда означает трехстороннее соединение, даже без точки. Некоторые люди следуют правилу рисования точек с 3-сторонними соединениями, а другие не видят необходимости, потому что нет причин проводить соединение в никуда.
В дополнение к линиям, используемым для отображения соединений между компонентами, на схемах используются специальные символы, чтобы показать соединения с различными типами питания и землей . Символ питания или заземления может появляться в нескольких местах на схеме, но он всегда означает соединение с одним и тем же местом или проводящим объектом. Силовые соединения также часто показаны без каких-либо символов, а только метка, указывающая тип напряжения, например V +, 5V, 5VDC, 12V, 120VAC, с положительным (+), подразумеваемым для беззнаковых напряжений постоянного тока.

Компоненты

Каждый компонент схемы представлен символом , который указывает общий тип компонента , и меткой , которая указывает (или напрямую перечисляет) его конкретные характеристики. В статье Википедии «Электронный символ» показаны некоторые из наиболее распространенных символов, а «Электрический что ?!» имеет более полную коллекцию с возможностью поиска.

На формальных схемах каждый компонент маркируется обозначением частей , которое представляет собой код, состоящий из одной или двух букв, идентифицирующих тип компонента (например,грамм. R для резистора, C для конденсатора), за которым следует уникальный номер для этого типа в цепи (например, резисторы R1, R2 и т. Д.). Список деталей, прилагаемый к схеме, связывает обозначение каждой детали с характеристиками компонентов (например, R1: 120k ™, 1/4 Вт).

(Схема из книги Чарльза Платта «Самый большой маленький чип», MAKE, том 10, стр. 65)

В менее формальных схемах люди обходятся без обозначений деталей и списков и просто маркируют символ детали на самом чертеже с любыми необходимыми характеристиками.

(Схема для «Замедленного триггера DSLR» Криса Томпсона, MAKE vol. 15, стр. 156)

Чтобы избежать использования специальных символов, в спецификациях резисторов часто опускается заглавная Омега () для Ом (220 кОм означает 220 кОм), а в значениях конденсаторов используется «u» вместо строчной буквы Mu (Âµ) для обозначения микро (10 мкФ означает 10 МкФ / 10 мкФ).

(Если вы не знаете, что такое омы и микрофарады, не волнуйтесь & emdash; вы все равно можете построить рабочие цепи по схеме. Но тем временем это поможет изучить гидравлическую аналогию и имейте в виду, что электричество намного дороже. , намного быстрее, чем вода.)

Каждый символ компонента имеет некоторое количество точек соединения , к которым можно провести линии. Они соответствуют выводам (или другим клеммам) физического компонента. Для резисторов, керамических конденсаторов и некоторых других простых компонентов не имеет значения, каким образом подключаются выводы. Но у большинства компонентов отведения имеют заданную ориентацию или выполняют разные функции.

Каждый компонент имеет техническое описание , опубликованное его производителем, в котором связывает физические клеммы компонента с их функциями, как обозначено точками подключения на схематическим символом .

Интегральные схемы (ИС), также известные как микросхемы, упаковывают электронные компоненты в небольшие однородные блоки с некоторым количеством соединительных клемм, идущих по бокам, либо металлическими ножками, либо (с некоторыми компонентами для поверхностного монтажа) металлическими контактами под ними. На схематических диаграммах микросхемы представлены в виде прямоугольников с выходящими линиями, обозначающими ножки микросхемы. На некоторых чертежах символ прямоугольника повторяет физическую компоновку упаковки, при этом ножки пронумерованы против часовой стрелки от контакта 1, слева от выемки наверху.Но чтобы уменьшить пересечение линий и общий коэффициент спагетти, некоторые схемы меняют местами ножки ИС и помещают их со всех сторон прямоугольника, маркируя их номером вывода .

Чипы физически представляют собой отдельные компоненты, но функционально некоторые микросхемы содержат несколько независимых компонентов, размещенных в одном корпусе. В таких случаях микросхема может быть изображена либо физически, либо функционально, с использованием отдельных символов для функциональных компонентов, которые содержит микросхема , помеченных так, чтобы было ясно, что они находятся на одной микросхеме.Например, микросхема 4093, которая содержит четыре независимых логических логических элемента NAND, может быть нарисована и помечена следующим образом:

(Схема из Nandhopper 1-Bit Noise Synth на Instructables, Кайл Макдональд)

Обратите внимание, что на функциональном чертеже отсутствуют подключения питания и заземления к микросхеме. Если принципиальная схема представляет микросхему с использованием ее функциональных компонентов , необходимо, чтобы не забыл подключить ее питание и землю , даже если на схеме они не показаны.Здесь, опять же, таблица данных — ваш лучший друг, и в целом микросхемы требуют еще большего изучения таблиц данных, чем дискретные компоненты, чтобы убедиться, что все эти идентично выглядящие ноги подключены правильно.

Вот и все!

Схемы

— это просто карты, показывающие, как подключать дискретные компоненты. Самый простой способ превратить большинство схем в рабочую схему — использовать компоненты со стандартным расстоянием между выводами 0,1 дюйма и соединить их вместе на беспаечной макетной плате с помощью перемычек.Затем вы можете протестировать соединения и иным образом отладить и изучить схему с помощью мультиметра, прежде чем вы решите отправить ее на пайку.

Рассматривая основные моменты:

Вы можете читать и успешно строить принципиальную схему, не разбираясь в схеме.

Принципиальные схемы состоят из двух элементов: символов, обозначающих компоненты, и линий, обозначающих соединения.
Если между компонентами проходит линия, это означает, что они связаны, точка, и больше ничего вам не говорит.
проводится различие между несвязанными путями, которые оказываются нарисованными линиями, пересекающими друг друга, и соединениями, в которых пересечение линий обозначает общее соединение.
используются специальные символы для обозначения различных типов питания и заземления.
Каждый компонент схемы представлен символом и меткой.
Каждый символ компонента имеет некоторое количество точек подключения. Они соответствуют выводам (или другим клеммам) физического компонента.
Спецификация компонента связывает его физические терминалы с их функциями, как указано его символом.
На некоторых схемах ножки ИС меняются местами и размещаются со всех сторон прямоугольника, помечая их номерами контактов.
Микросхема может быть представлена как физическая, так и функциональная, с использованием отдельных символов для функциональных компонентов, содержащихся в микросхеме.
Если принципиальная схема представляет микросхему с ее функциональными компонентами, не забудьте подключить ее питание и заземление.

* Конечно, понимание схемы помогает, если вы хотите ее изменить или если в схеме есть ошибки, что не является необычным. Отредактированные источники, такие как MAKE, повышают ценность, создавая проекты перед их публикацией, обеспечивая правильность схем и другой документации.

Как читать и понимать любую схему

Когда вы начинаете изучать электронику, вы можете увидеть принципиальную схему, нарисованную с реалистичными чертежами различных компонентов.

Но этот метод не очень эффективен.

Чтобы сделать их более эффективными, всем электронным компонентам были присвоены более простые символы. А провода нарисованы линиями, чтобы показать, как их соединять.

Принципиальную схему не всегда легко понять. Но с практикой и опытом вы поймете все больше и больше.

Что такое принципиальная схема?

Принципиальная схема или принципиальная схема — это технический чертеж того, как соединять электронные компоненты для выполнения определенной функции.

Каждый электронный компонент имеет символ. Увидев несколько принципиальных схем, вы быстро научитесь различать разные символы.

Резистор Обозначение резистора

Как читать электрические схемы?

Чтение схем на самом деле довольно просто.

Каждая из линий — это провода. Они показывают, как компоненты связаны. Если вы хотите построить схему, вам нужно только получить указанные компоненты, а затем подключить их, как показано на принципиальной схеме.Это можно сделать либо на макете, либо на картонной плате, либо вы можете спроектировать свою собственную печатную плату (PCB), если хотите.

Принципиальная схема должна быть достаточно конкретной, чтобы любой мог составить схему, просто следуя ей. На самом деле вам не нужно понимать это, чтобы построить.

Например, посмотрите на изображение выше. Я могу купить светозависимый резистор (LDR), потенциометр, резистор, светодиод и транзистор. Затем я могу соединить их на макетной плате, следуя линиям на принципиальной схеме.

Тогда у меня была бы схема, которая выполняет конкретную функцию, для которой была создана эта диаграмма, без необходимости понимания, почему и как она работает.

Как понять, как это работает?

Понять, как работает принципиальная схема, может быть непросто. Это исходит из опыта. Вы узнаете способ соединения некоторых компонентов и идентифицируете известные части схемы.

Например, в приведенной выше схеме я бы увидел LDR вместе с потенциометром посередине.По опыту я знаю, что такая установка двух резисторов образует делитель напряжения. И я знаю, что напряжение на делителе напряжения зависит от номиналов этих резисторов.

Я также знаю, что сопротивление LDR зависит от количества получаемого света. Это означает, что выходное напряжение, то есть напряжение на базе транзистора, будет изменяться в зависимости от количества света, обнаруживаемого LDR.

Потом смотрю на транзистор. Я знаю, что транзистор можно включать и выключать, подав напряжение на базу.Исходя из этой информации, я мог бы предположить, что эта схема будет включать и выключать светодиод, подключенный к транзистору, в зависимости от количества света, получаемого LDR.

НО, если вы новичок и не знаете, что такое LDR, что такое транзистор или что такое делитель напряжения, тогда у вас не будет основы для понимания схемы. Поэтому вам нужно начать с изучения этих частей, прежде чем вы сможете понять принципиальную схему.

Подводя итог

Понимание приходит с опытом.Вы начинаете с понимания небольших фрагментов схемы, а позже научитесь определять эти фрагменты на более крупной принципиальной схеме, чтобы вы могли понять большую схему.

Но вам не нужно понимать принципиальную схему, чтобы построить ее. Это круто! Вы можете создавать вещи, выходящие за рамки вашего понимания, и по мере вашего прогресса вы будете узнавать и понимать все больше и больше.

Вернуться от принципиальной схемы к электронной схеме

Понимание схем — Технические статьи

Если вы хотите лучше понять, как читать схемы, это полезное руководство даст вам фору.

Дизайн каждой новой электрической платы начинается с идеи. Затем эта идея определяется словами и диаграммами в спецификации. Любой может зайти так далеко, но следующий шаг требует фундаментального понимания принципиальных схем.

Схема

— это мост между концептуальным электрическим дизайном и физической реализацией печатной платы в сборе, или PCBA.

Цепь лома

Схема

преследует две основные цели.Во-первых, они сообщают о замысле дизайна. Для специалиста в области электротехнического проектирования схемы должны четко передавать цель конструкции. И, во-вторых, они существуют, чтобы направлять и управлять разводкой печатной платы.

Чтобы хорошо начать разбираться в схемах, вы должны понимать некоторые основные вещи: символы компонентов, позиционные обозначения (REFDES), цепи и выходы.

Условные обозначения (REFDES)

Ссылочные обозначения

представляют собой уникальные идентификационные метки для каждого физического компонента, и они многое говорят о компонентах, к которым они относятся.

Правильное использование REFDES сообщает схемному считывателю тип компонента и количество символов на компонент. Хотя существуют стандартные символы, обозначающие различные типы электрических компонентов, которые мы обсудим далее, не все схемы соответствуют всем этим стандартам.

В случае, когда каждый пассивный компонент показан в виде общего блока с выводами, префиксы позиционного обозначения могут многое рассказать вам о типе компонента, который представляет собой символ. Условные обозначения также служат ссылкой на спецификацию материалов (BOM).В спецификации указан номер детали каждого компонента в вашей конструкции PCBA, и он указывает, в каких местах должна быть установлена эта деталь, посредством REFDES.

Стандартный отраслевой формат для позиционных обозначений включает буквенный код, указывающий тип компонента, за которым следует уникальный номер.

BT = аккумулятор	J = разъем	R = резистор
C = конденсатор	K = реле	S или SW = переключатель
D = диод	L = индуктор	T = трансформатор
F = предохранитель	P = разъем	U = интегральная схема
H = оборудование	Q = Транзистор	Y = Кристалл

Мы укажем REFDES для каждого компонента, как мы обозначим их символы ниже.

Обозначения компонентов

Обозначения компонентов на схеме представляют физические компоненты, которые будут припаяны к печатной плате (PCB) в процессе сборки. Иногда они также могут представлять собой структуры печатной платы, такие как переходные отверстия или контрольные точки.

Обозначения компонентов часто представляют собой стандартную форму или рисунок, который указывает, к какому типу электрических компонентов они относятся, хотя иногда они представляют собой не что иное, как прямоугольник со штырями. Резисторы, конденсаторы, катушки индуктивности, диоды и транзисторы имеют стандартные символы, которые мы кратко рассмотрим ниже.

Обозначения компонентов всегда имеют один или несколько контактов, к которым можно выполнить электрические соединения. Каждый вывод условного обозначения схемы имеет номер, соответствующий чертежу физического компонента. Один или несколько символов могут использоваться для обозначения одного электрического компонента. Компоненты с большим количеством контактов часто представлены несколькими схемными символами просто для удобства чтения схем.

В случае части, определяемой несколькими символами, каждый разделенный символ, который относится к одному и тому же физическому компоненту, имеет один и тот же позиционный обозначение.

Обычно используемые условные обозначения

Резистор

Резисторы — чрезвычайно распространенные электрические компоненты. В США они обычно отображаются в виде зигзагообразной линии, хотя в международном стандарте они отображаются в виде прямоугольника.

Американские (вверху) и международные (внизу) символы для резисторов

Резисторы

обозначены на схемах условным обозначением (REFDES), начинающимся с буквы «R».

Конденсатор

Конденсаторы тоже очень распространены. Они показаны в виде двух линий, разделенных зазором, что свидетельствует об их фундаментальной конструкции из двух заряженных пластин, разделенных диэлектриком. Два символа первичного конденсатора неполяризованы и поляризованы.

Поляризованные конденсаторы обозначаются изогнутой линией (для обозначения отрицательной клеммы) и / или знаком плюс (для обозначения положительной клеммы).

Обозначения конденсаторов.Показаны неполяризованный конденсатор слева и три варианта поляризованного конденсатора.

Конденсаторы

обозначены на схемах условным обозначением (REFDES), начинающимся с буквы «C».

Катушка индуктивности

Катушки индуктивности, такие как резисторы и конденсаторы, являются основными пассивными компонентами, используемыми в электрических цепях. Индукторы показаны в виде серии кривых, представляющих их основную конструкцию. Индукторы проще всего сконструировать из обмотки проволоки вокруг некоторого материала сердечника.

Обозначение индуктора

Катушки индуктивности

обозначены на схемах условным обозначением (REFDES), начинающимся с буквы «L».

Диод

Диоды — это электрические компоненты, которые пропускают ток только в одном направлении. Существует множество типов диодов. Например, стабилитроны не пропускают обратный ток, пока обратное напряжение диода не достигнет определенного заданного уровня.

Обозначение диода

Светоизлучающий диод (LED) излучает свет, когда через него течет ток в прямом направлении. Диод Шоттки устроен так, что он работает так же, как простой диод, но переключается быстрее и имеет меньшее прямое падение напряжения.

Обозначение стабилитрона

Обозначение диода Шоттки

Диоды обозначены на схемах позиционным обозначением (REFDES), начинающимся с буквы «D» или «Z» (для стабилитронов).«LED» иногда используют для светодиодов.

Транзистор

Транзисторы

похожи на электрические переключатели, в которых напряжение смещения или ток в одной области включает ток, протекающий через основные клеммы.

Существует два основных типа транзисторов: транзисторы с биполярным переходом (BJT) и полевые транзисторы (FET).

Проще говоря, BJT — это устройства с управляемым током, в которых ток, протекающий через штырь базы или выходящий из нее, включает больший ток через штыри коллектора и эмиттера.

символы BJT

Также упрощенно, полевые транзисторы представляют собой устройства, управляемые напряжением, где напряжение на выводе затвора включает ток через выводы стока и истока. Для транзисторов используется множество чертежей, на которых указано различное количество деталей внутренних компонентов.

Символы полевого транзистора

Транзисторы обозначены на схемах условным обозначением (REFDES), начинающимся с буквы «Q».«M» иногда используется для устройств MOSFET. «Т» иногда используется неправильно, и этого следует избегать.

Для получения более подробной информации о BJT, FET, IGBT и многом другом, ознакомьтесь с нашей статьей, посвященной схематическим обозначениям для транзисторов.

Переменные резисторы

Переменные резисторы, такие как потенциометры и реостаты, представляют собой резисторы, которые изменяют сопротивление в соответствии с настройками пользователя. Двухконтактные переменные резисторы показаны в виде резистора со стрелкой поперек него, а потенциометры (с тремя выводами) добавляют стрелку, указывающую сбоку от символа резистора.

Обозначение реостата

Обозначение потенциометра

Резисторы, зависящие от напряжения, или варисторы, похожи на переменный резистор, но с линией поперек него вместо стрелки.

Обозначение варистора

Специальные резисторы на схемах чаще всего обозначаются условным обозначением (REFDES), начинающимся с буквы «R», хотя иногда используются «VR» (для переменных резисторов или потенциометров) или «RV» (для варисторов).

Интегральная схема

Интегральные схемы — это целые электрические схемы, созданные из полупроводникового материала в одном корпусе. Интегральные схемы — это процессоры, память, операционные усилители и регуляторы напряжения, которые выглядят как квадраты или прямоугольники, установленные на печатной плате.

Интегральные схемы показаны в виде коробки или набора коробок с маркированными контактами для питания, входов и выходов.

Интегральные схемы обозначаются на схемах условным обозначением (REFDES), начинающимся с буквы «U», а иногда и с буквы «IC».

Кристалл / осциллятор / резонатор

Все три из них обеспечивают стабильную выходную частоту при включении в цепь. Кристаллы, генераторы и резонаторы — это не одно и то же, они имеют разные характеристики и требуют разных схем поддержки, но их основные цели схожи.

Хрустальный символ

Кристаллы и генераторы обозначены на схемах условным обозначением (REFDES), начинающимся с буквы «Y».Иногда используется «X»; это письмо также является универсальным для компонентов, не относящихся к другой категории.

Цифровые логические ворота

Существует много цифровых логических вентилей — больше, чем можно подробно описать в этом обзоре. Полное объяснение цифровой логики и множества различных типов логических вентилей см. На странице учебника AAC о цифровых сигналах и вентилях.

Логические вентили

продаются как интегральные схемы, поэтому на схемах они обозначены позиционным обозначением (REFDES), начинающимся с буквы «U» или иногда «IC», как и другие интегральные схемы.

Операционный усилитель

Операционные усилители и компараторы имеют множество полезных функций в схемах, и на схемах они показаны в виде боковых треугольников с входом (+) и (-), а иногда и с выводами питания и заземления.

Обозначение операционного усилителя

Схема операционного усилителя с двумя источниками питания (слева) и конфигурация с одним источником питания (справа) с обозначенными контактами питания и заземления

Операционные усилители и компараторы обозначены на схемах позиционными обозначениями (REFDES), начинающимися с буквы «U» или иногда «IC», как и другие интегральные схемы.Кроме того, операционные усилители иногда используют REFDES, начинающиеся с «OP».

Разъем / Заголовок

Разъемы и заголовки — это места, где другие цепи или кабели подключаются к цепи, описанной схемой. Существует большое разнообразие типов и ориентаций соединителей, и они также представлены на схемах с помощью большого количества символов.

Иногда схематические символы представляют собой простые прямоугольники, а иногда схематические символы представляют собой рисунки, которые выглядят как физические соединители, которые они представляют.

Символы разъемов

Разъемы и заголовки чаще всего обозначаются на схемах условным обозначением (REFDES), начинающимся с буквы «J» или буквы «P».

Переключатель

Переключатели

обычно обозначаются схематическим символом, который представляет тип переключателя и количество полюсов / ходов и штырей.

Символы переключения

Коммутаторы

обозначены на схемах условным обозначением (REFDES), начинающимся с букв «SW».

Аккумулятор

Батареи показаны схематическим обозначением, состоящим из длинной и короткой линий, которые вместе представляют один элемент батареи. На практике большинство схематических символов батареи изображаются как две ячейки, независимо от того, сколько ячеек фактически содержит батарея.

Символ батареи

Батареи обозначены на схемах условным обозначением (REFDES), начинающимся с буквы «B».

Трансформатор

Трансформаторы обычно обозначаются схематическим обозначением, которое символически представляет принцип работы трансформатора. Это похоже на две параллельные катушки индуктивности, между которыми есть что-то среднее, обычно линия или две.

Трансформаторы

обозначены на схемах условным обозначением (REFDES), начинающимся с буквы «T».

Предохранитель / PTC

Предохранители или PTC ( p ositive t em temperature c oefficient device) — это устройства защиты цепи, которые «перегорают» (перегорают) или резко увеличивают сопротивление в случае протекания через них слишком большого тока.

Предохранители

обычно показаны на схемах с символом, который выглядит как боковая буква «S».

Обозначение предохранителя

Предохранители

обозначены на схемах условным обозначением (REFDES), начинающимся с буквы «F».

PTC обычно отображаются в виде прямоугольника с линией, проходящей через него по диагонали; тот же символ используется для термисторов PTC.

Символы PTC

PTC обозначены на схемах позиционным обозначением (REFDES), начинающимся с буквы «R», «VR» или «PTC».

Некомпонентные символы

На схемах есть и другие символы, которые не представляют физические компоненты. Некоторые символы представляют собой физические структуры, которые должны быть встроены в саму печатную плату, например контрольные точки или монтажные отверстия.

Символы контрольных точек

Другие условные обозначения обозначают шины питания или заземления.

Обозначение заземления

Другие условные обозначения используются для соединения между различными страницами схемы, с метками, указывающими, частью какой электрической сети они являются.

Некомпонентные символы часто не имеют позиционных обозначений. Некоторые из них будут иметь условные обозначения (REFDES), начинающиеся с букв «TP» (контрольные точки), «MH» (монтажные отверстия) или «X» (общий универсальный код для типов, не указанных в иных случаях).

Для получения более подробной информации о некоторых символах, обсуждаемых в этой статье, ознакомьтесь с трактовкой Робертом Кеймом схематических символов для пассивных компонентов.

Сети

На языке схем и печатных плат цепи — это электрические соединения, проводимые печатной платой.Цепи выглядят как линии, соединяющие выводы символа компонента с другими выводами или цепями.

При рисовании схем рекомендуется маркировать важные цепи, чтобы их можно было четко идентифицировать при размещении на печатной плате. Если две цепи не нарисованы как соединенные, но имеют одинаковую метку, они будут рассматриваться как физически соединенные программным обеспечением захвата схем, так что при экспорте проекта в инструмент компоновки печатной платы они будут одной и той же цепью.

Изображение схемы с двумя цепями, которые не нарисованы соединенными, но помечены одинаково, поэтому физически соединены, в данном случае «STEPM_R_EN»

Рекомендуется использовать специальные символы для отображения сетевых подключений к другим страницам или частям той же страницы, когда они не отображаются как подключенные.Это внутристраничные (внутри страницы) или межстраничные (между страницами) символы соединения.

Межстраничные соединители

Для удобства чтения хорошие схемы избегают перекрытия цепей везде, где это возможно, но это не всегда возможно. Когда две цепи соединяются, большинство инструментов для рисования схем добавляют точку или круг соединения. Отсутствие точки соединения означает, что две цепи не соединены, а просто проходят друг над другом. Более продвинутые инструменты схематического рисования показывают перемычку, чтобы было еще более ясно, что две цепи не связаны.

Связанные сети

Несоединенные сети (с проводным переходом)

Важные выходные данные: список цепей и спецификация

Список соединений

Самый важный вывод схемы — список соединений. Этот файл или набор файлов является основным входом для программного обеспечения компоновки печатной платы, и он используется разработчиками компоновки для управления размещением и разводкой всех схем на плате.

Форматы списка цепей

различаются, но обычно они определяют в довольно простой форме каждый компонент или символ в схеме и каждое соединение (сеть) между ними.Если вы назвали свои цепи в схеме, эти имена цепей появятся в списке соединений как точки соединения между частями. Если вы не назвали цепь, средство вывода списка цепей сгенерирует для нее имя.

Обычно список соединений будет содержать несколько таблиц: в одной перечислены части и их имена, в другой перечислены имена цепей и их соединения и т. Д. Списки соединений также могут использоваться для включения дополнительной информации, необходимой для моделирования цепей SPICE. См. Здесь несколько простых примеров вывода списка соединений.

BOM (Спецификация)

Другой важный вывод схемы — это спецификация или спецификация. Результатом спецификации является электронная таблица или база данных, которая сопоставляет все REFDES в схеме с физическим компонентом и номером детали.

Существует множество форматов вывода спецификации, в зависимости от сложности вашей схемы и базы данных деталей, а также от того, какой тип вывода вам нужен. В самом простом случае у вас может быть список условных обозначений, на каждом из которых указан номер детали производителя.

Снимок экрана с выходными данными OrCAD BOM

Более сложные спецификации будут включать внутренние номера деталей вашей компании, количество деталей, используемых в нескольких местах, несколько номеров деталей поставщиков, которые могут использоваться для данной детали, и т. Д. Спецификация содержит информацию, необходимую для создания схемы и ее фактического построения. в сборку.

Схемы — это гораздо больше, чем просто эти ключевые вещи.Целые отрасли и карьеры строятся вокруг схематического проектирования и сборки печатных плат. Но понимание этих пяти вещей поможет вам лучше понять самые важные основы построения схем.

Вы просматриваете схему и нуждаетесь в помощи по чему-то, не описанному в этой статье? Расскажите нам об этом в комментариях, и мы можем составить статью, чтобы помочь!

Как читать промышленные электрические схемы

Промышленные электрические схемы — один из важнейших инструментов, используемых в вашей отрасли.Их можно использовать в качестве чертежей для создания электрической системы. Их можно использовать для диагностики и устранения проблем с существующими электрическими системами. Они жизненно важны для правильной работы электрической системы, но что произойдет, если при чтении схемы будут допущены ошибки? Часто из этой проблемы не выходит ничего хорошего.

Неправильное считывание электрических схем

Как менеджер, можете ли вы представить себе головную боль, которая возникнет после ошибки, допущенной одним из ваших электриков или сотрудником при следовании электрической схеме? Может возникнуть новая проблема, или вся электрическая система может даже не работать.Это означает, что кто-то другой должен снова просмотреть схемы, чтобы попытаться диагностировать, что пошло не так, а затем исправить это. Затраты драгоценного времени и ресурсов.

Представьте, что это произойдет после того, как гипсокартон был установлен или двигатель был снова собран. Это огромная дополнительная работа для чего-то, чего можно было бы избежать, если бы ваш сотрудник изначально мог точно читать промышленные электрические схемы.

Зачем инвестировать в обучение своих сотрудников?

Вы можете спросить себя, зачем вам нужно инвестировать в обучение своих сотрудников, когда дело доходит до чтения электрических схем.Они уже должны знать, и это не ваша проблема, верно? Что ж, даже самые опытные электрики и персонал могут узнать, как правильно читать эти схемы. Правильное выполнение работы с первого раза — огромное преимущество, которое можно получить, вложив средства в обучение.

Кроме того, инвестирование в обучение сотрудников приносит дивиденды, помимо простого выполнения работы, поскольку в одном отчете было обнаружено, что компании, инвестирующие более тысячи долларов в год в обучение сотрудников, получат среднюю маржу прибыли примерно на 24 процента выше по сравнению с компаниями, которые инвестируют меньше у своих сотрудников.Это не только улучшает навыки ваших сотрудников, но и помогает им чувствовать себя более важными для компании. Эти усилия могут привить лояльность, что повысит текучесть кадров.

Чему обычно учат во время обучения?

Легко посмеяться над ценностью обучения чтению промышленных электрических схем, но на обучающем семинаре по этой теме можно многому научиться. Во-первых, участники смогут читать различные чертежи из электрических, архитектурных электрических и строительных чертежей.

Они получат представление о различных символах и компонентах, составляющих электрические системы. У них будут практические знания о том, как вернуться назад и найти ошибки в схемах и убедиться, что на планах изображена система, соответствующая Национальному электротехническому кодексу. Наконец, они смогут лучше устранять неполадки, когда проблема действительно возникает в электрической системе.

Какие сотрудники должны пройти обучение?

Как менеджеру важно определить, какие сотрудники жизненно необходимо обучить правильной методологии чтения промышленных электрических схем.Каждый сотрудник, ответственный за чтение электрических схем, может извлечь пользу из этого обучения. Электрики, техники HVAC, механики, инженеры и ученики — вот лишь несколько примеров того, кому лучше всего помочь, пройдя обучение.

Советы по чтению промышленных электрических схем

Есть несколько советов и приемов, которыми вы можете поделиться со своими сотрудниками, чтобы помочь им лучше читать электрические схемы.

Один из самых простых способов ошибочного чтения — это неправильное определение условных обозначений, используемых в электрических схемах.Клавиша или переход по часто используемым символам могут быть полезны, особенно с учетом того, насколько похожи могут быть некоторые из разных символов с разницей только в линии или стрелке.
Думайте о чтении схем, как о чтении книги. Часто схемы написаны таким образом, что их следует читать слева направо, начиная с верха страницы и двигаясь к низу. Обычно таким образом сигнал перемещается в настраиваемой электрической системе.
Еще один совет для правильного чтения промышленных электрических схем — убедиться, что человек понимает связи между всеми символами на схеме.Многие символы могут быть связаны с несколькими разными символами, и может потребоваться некоторое время, чтобы различить, где и как соединяется каждый символ. Здесь часто бывает полезно использовать несколько цветов на схемах, а для планов без этого может помочь маркер.

Хотите убедиться, что все ваши сотрудники знают, как правильно читать промышленные электрические схемы? NTT Inc. предлагает семинар по чтению электрических печатных материалов, который может привлечь всех ваших сотрудников на одну страницу, когда дело доходит до чтения схем.Свяжитесь с нами сегодня, чтобы организовать этот семинар для ваших сотрудников и помочь устранить проблемы, связанные с неправильно прочитанными электрическими схемами.

Для получения дополнительной информации о национальном трансфере технологий или любой из наших программ щелкните здесь: http://www.nttinc.com или http://www.nttinc.com/seminar-list-catalog/.

Как читать промышленные электрические схемы

Обозначения переключателей, вообще говоря, электрическая схема показывает, как читать промышленные электрические схемы pdf.

esquema electrico de una lavadora Montajes eléctricos в

Если вы знаете, что искать, это станет вашей второй натурой.

Как читать промышленные электрические схемы . Одинаковый или разных размеров. На схеме один символ обозначает все размеры. Где бы ни использовались переключатели, они 1,28. Реле в панелях управления могут иметь маркировку i ls и 2ls, как показано на рис. В этой главе обсуждаются общие символы, используемые для обозначения многих компонентов электрических систем.

Электрические и электронные схематические символы Чтобы понять работу электрической или электронной схемы, вы должны уметь читать принципиальную схему этой схемы. Иметь ключ или перебирать обычно используемые Мы рассмотрим все основные условные обозначения:

4 мысли о том, «как читать электрические схемы промышленных систем управления» Маршалл 1 июня 2011 г. в 4:01 «в первую очередь, самое современное (североамериканское)…» и стандарт IEC 61346 для оборудования на базе ЕС. .В этой статье я помогу вам научиться читать и понимать электрическую схему. Схема жгута проводов мустанга 1965 года.

Они показывают каждый элемент схемы, их практическую информацию. Один из самых простых способов ошибочного чтения — неправильное определение условных обозначений, используемых в электрических схемах. Американский стиль очень прост и прост.

Вот некоторые из стандартных и основных символов для различных компонентов электрических схем.Понимание того, как читать схемы и следовать им, — важный навык для любого инженера-электронщика. Принципиальная схема или принципиальная схема — это технический чертеж того, как подключить электронные компоненты для выполнения определенной функции.

Для вашего удобства многие из условных обозначений, используемых в настоящее время и признанных в отрасли вентиляции и кондиционирования воздуха, собраны на рисунке 16 в конце этой главы. Как читать и понимать промышленные электрические схемы 07/05/2012 20:29, если вы действительно не можете найти объяснение для определенных символов, увеличьте масштаб символа, нажмите кнопку ctrl + prnt scr, откройте ms paint, нажмите paste, весь скопированный экран должен быть виден в MS Paint, вырежьте символ, очистите экран, вставьте символ и сохраните его как jpg.Схемы — это наша карта для проектирования, создания и устранения неисправностей схем.

Поначалу эти диаграммы могут показаться ошеломляющими, но однажды их легче понять. Чтобы правильно прочитать схемы и схемы электрической системы, сначала необходимо понять состояние или состояние каждого компонента. Чтобы читать и интерпретировать электрические схемы и схемы, читатель должен сначала хорошо разбираться в том, что представляют собой многие символы.

Что такое принципиальная схема? Затем более низкое напряжение используется для подачи питания на левую и правую направляющие лестницы внизу.Контакты crm 6 электрическая схема 7 нумерация компонентов концевые выключатели i ls и 2ls относятся к этому типу выключателя.

Буквально цепь — это путь, по которому течет электричество. Находясь в рабочей области edrawmax, перетащите нужный символ прямо на холст. Мы специализируемся в области электрических систем, промышленной передачи данных, телекоммуникаций, автоматизации и управления, машиностроения, химического и гражданского строительства и постоянно пополняем наш портфель.

Запустите edrawmax на вашем компьютере. Буклет Siemen о том, как читать немецкие принципиальные схемы для промышленных BJC (электрических) 2 ноя 06 00:33 Siemens опубликовал (возможно, еще) книгу под названием «Справочник по распределительным устройствам». Это была маленькая серая книжка размером примерно 5 x 8. Каждый электронный компонент имеет символ. .Посмотрев несколько принципиальных схем, вы быстро научитесь различать разные символы.

Схемы

— это чертежи, которые помогут вам или техническому специалисту понять электрические схемы в определенной области.Как подключить четырехпозиционный переключатель. Это руководство должно превратить вас в грамотного читателя схем!

Они представляют собой наиболее полный тип электронных чертежей. На первый взгляд электрическая схема может показаться сбивающей с толку кластером разноцветных линий и символов различных форм и размеров, что может быть правдой, однако это гораздо больше. Объясните назначение электрической схемы.

Советы по чтению промышленных электрических схем.Цель та же: чтобы попасть из одной точки в другую, вы должны быть в состоянии следовать

Принципиальная схема — это дорожная карта цепи. Электрические промышленные схемы — это схематические изображения, которые содержат указания по настройке, функционированию и обслуживанию электрической цепи. Схемы в этом разделе могут включать некоторые символы, с которыми вы не знакомы.

Электрические схемы — это карты для проектирования, создания и устранения неисправностей схем.Первый взгляд на принципиальную схему может сбить с толку, но если вы умеете читать карту метро, вы можете читать и схемы. Контакты m будут управляться катушкой m. Выход пускателя двигателя поступает на трехфазный двигатель переменного тока.

Как добраться из пункта а в пункт б. Есть несколько советов и приемов, которыми вы можете поделиться со своими сотрудниками, чтобы помочь им лучше читать электрические схемы. Объясните разницу в токе между последовательной и параллельной цепями.

Научиться читать и понимать схемы будет легко для новичков благодаря распознаванию основных условных обозначений.Как читать промышленные электрические схемы pdf. 2 электрические чертежи и схемы 2 1.1.1 чертежи как инструмент для решения проблем

В этой статье основное внимание уделяется тому, как электрические компоненты представлены на схемах и схемах. Лично я считаю, что у обеих систем есть свои плюсы и минусы. Обширную коллекцию шаблонов электрических схем можно найти в категории «Электротехника».

Питание осуществляется путем подключения понижающего трансформатора к управляющей электронике путем подключения к фазам l2 и l3.Щелкните значок основных электрических схем, чтобы открыть библиотеку, которая включает все символы для создания электрических схем.

Electricidad Electrónica, Circuito electrónico

Самая невероятная и интересная разводка солнечных батарей вне сети

17 инновационных принципиальных схем bacamajalah в 2020 году

Уникальные символы схем подключения Значения схем

Схема подключения светодиодной люминесцентной лампы

Домашняя электрика

Уникальное считывание автомобильной электрической схемы, пример

Новая электрическая схема автоматического трансформатора стартера Auto

Как читать производственный чертеж Чертеж чертежа

Электропроводка Системы Si, электропроводка и схема

Новый Электрик Схема Схема подключения

Схема подключения катушки распределителя ускорения

Chevy Trusted Wiring

Industrial Machinery Manuals с гордостью предлагает нет.

Основные элементы и обозначения на электрических схемах

Анализ структуры и связей на электрической схеме

Особенности чтения принципиальных электрических схем

Как читать схемы электроснабжения зданий и сооружений

Рекомендации по изучению электрических схем для начинающих

Программы для создания и чтения электрических схем

Типичные ошибки при чтении электрических схем

Как научиться читать электрические схемы часть 1 | Энергофиксик

Читать электросхему будет просто — Весёлый Карандашик

Электричество на схеме.

Электрическая схема на рисунке.

Учимся читать электросхемы.

Как читать электрические схемы • Energy-Systems

Как правильно читать электрические схемы

Учимся читать электрические схемы

Пример проекта электроснабжения квартиры

Онлайн расчет стоимости проектирования

Как правильно читать электрические схемы

Основные обозначения и порядок чтения

Составляйте схемы самостоятельно

Как научиться читать схемы электрические принципиальные

Учимся читать принципиальные электрические схемы

Как научиться читать электрическую схему

Основные правила

Условные обозначения

Как составлять схему

Описание работы

Как читать электрические схемы

Виды электрических схем

Обозначения в электрических схемах

Как правильно читать электрические схемы

Видео

Условные обозначения в электрических схемах, как их читать самостоятельно?

Что такое электросхемы?

Зачем разбираться в электросхемах?

Как читать электросхемы автомобилей – основные обозначения

Видео «Правильно расшифровываем элементы цепи в автомобиле»

Советы и приемы по чтению электрических схем

КАК ПРОЧИТАТЬ ЦЕПНЫЕ СХЕМЫ: 4 шага

Skill Builder: чтение схем цепей

Как читать и понимать любую схему

Что такое принципиальная схема?

Как читать электрические схемы?

Как понять, как это работает?

Подводя итог

Понимание схем — Технические статьи

Условные обозначения (REFDES)

Обозначения компонентов

Резистор

Конденсатор

Катушка индуктивности

Диод

Транзистор

Переменные резисторы

Интегральная схема

Кристалл / осциллятор / резонатор

Цифровые логические ворота

Операционный усилитель

Разъем / Заголовок

Переключатель

Аккумулятор

Трансформатор

Предохранитель / PTC

Некомпонентные символы

Сети

Важные выходные данные: список цепей и спецификация

Список соединений

BOM (Спецификация)

Как читать промышленные электрические схемы

Как читать промышленные электрические схемы

Как читать промышленные электрические схемы

Если вы знаете, что искать, это станет вашей второй натурой.

Похожие записи

Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности

Добавить комментарий Отменить ответ
