Что такое соединительная планка для автоматов. Какие бывают виды соединительных планок. Как выбрать подходящую соединительную планку. Где применяются соединительные планки для автоматов. Как правильно установить соединительную планку.
Что такое соединительная планка для автоматов
Соединительная планка для автоматов (также называемая шиной или гребенкой) — это специальное устройство, предназначенное для соединения нескольких автоматических выключателей или других модульных устройств в распределительном щите. Она позволяет быстро и надежно объединить несколько автоматов в единую электрическую цепь без использования проводов.
Основные функции соединительной планки:
- Обеспечение электрического соединения между автоматами
- Равномерное распределение нагрузки
- Экономия пространства в электрощите
- Упрощение монтажа электрооборудования
- Повышение надежности и безопасности электроустановки
Виды соединительных планок для автоматов
Существует несколько основных типов соединительных планок:
1. По количеству фаз
- Однофазные — для соединения однополюсных автоматов
- Трехфазные — для трехполюсных автоматов
2. По типу контактов

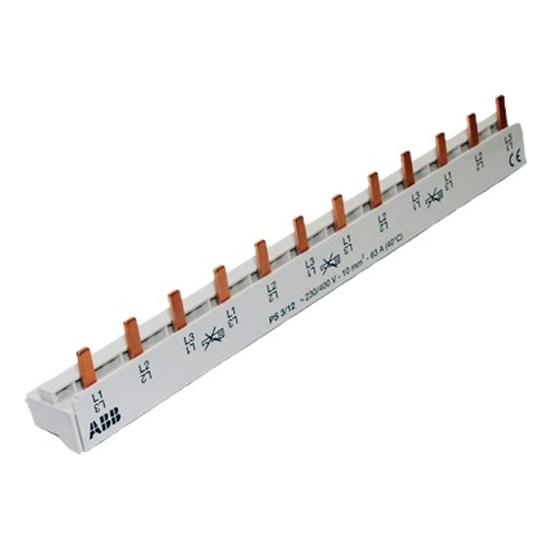

- Штыревые — с выступающими штырьками для подключения

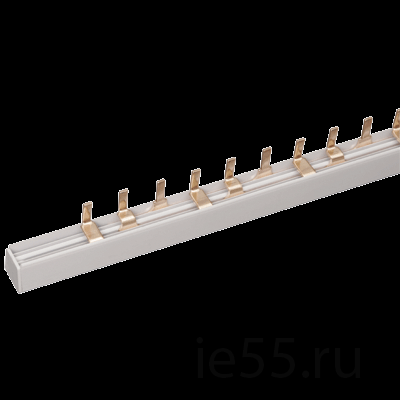

- Вилочные — с U-образными разъемами
3. По материалу изготовления
- Медные — обладают высокой электропроводностью
- Алюминиевые — более дешевые, но менее надежные
Основные характеристики соединительных планок
При выборе соединительной планки следует учитывать следующие параметры:
- Номинальный ток — от 63 до 125 А
- Номинальное напряжение — обычно 230/400 В
- Количество подключаемых модулей — от 12 до 64
- Сечение подключаемых проводников — до 16-35 мм²
- Шаг между контактами — стандартно 18 мм
Как правильно выбрать соединительную планку
Выбор соединительной планки зависит от нескольких факторов:
- Тип автоматических выключателей
- Количество соединяемых модулей
- Номинальный ток нагрузки
- Тип электроустановки (однофазная или трехфазная)
- Конструкция распределительного щита
Важно подобрать планку с запасом по току и количеству модулей для возможности дальнейшего расширения системы.
Область применения соединительных планок
Соединительные планки широко используются в следующих областях:
- Жилые дома и квартиры
- Офисные и торговые помещения
- Промышленные объекты
- Коммерческие здания
- Объекты инфраструктуры
Они применяются везде, где требуется компактное и надежное соединение модульных устройств в электрощитах.
Преимущества использования соединительных планок
Применение соединительных планок дает ряд существенных преимуществ:
- Экономия времени при монтаже
- Уменьшение количества проводов в щите
- Снижение риска ошибок при подключении
- Улучшение теплоотвода
- Возможность быстрой модификации системы
- Эстетичный внешний вид электрощита
Особенности монтажа соединительных планок
При установке соединительных планок следует соблюдать несколько правил:
- Отключить питание перед началом работ
- Проверить совместимость планки с автоматами
- Очистить контактные площадки от загрязнений
- Надежно зафиксировать планку на DIN-рейке
- Проверить надежность соединений после монтажа
Правильный монтаж обеспечит долговременную и безопасную работу электроустановки.
Меры безопасности при работе с соединительными планками
Для обеспечения безопасности при использовании соединительных планок необходимо:
- Использовать планки соответствующего номинала
- Не превышать максимально допустимую нагрузку
- Регулярно проверять состояние контактов
- Применять изолирующие крышки при необходимости
- Допускать к монтажу только квалифицированный персонал
Ведущие производители соединительных планок
На рынке представлена продукция многих производителей, среди которых можно выделить:
- ABB
- Schneider Electric
- Legrand
- IEK
- КЭАЗ
Выбор конкретного бренда зависит от требований к качеству и бюджета проекта.
Альтернативы соединительным планкам
В некоторых случаях вместо соединительных планок могут использоваться:
- Шины нулевые и заземления
- Распределительные блоки
- Клеммные колодки
- Индивидуальные перемычки между автоматами
Однако для большинства типовых применений соединительные планки остаются оптимальным решением.
