Драйвер для светодиодных светильников своими руками. Драйвер для светодиодов своими руками: простые схемы и пошаговая инструкция

Как собрать драйвер для светодиодов в домашних условиях. Какие схемы драйверов подойдут для самостоятельной сборки. Как рассчитать и подобрать компоненты для драйвера светодиодов. Пошаговая инструкция по сборке простого драйвера. Какие инструменты и материалы понадобятся для изготовления драйвера своими руками.

Что такое драйвер для светодиодов и зачем он нужен

Драйвер для светодиодов — это электронное устройство, которое обеспечивает стабильное питание светодиодов током заданной величины. Основные функции драйвера:

• Преобразование входного напряжения в ток нужной силы для питания светодиодов
• Стабилизация тока через светодиоды при колебаниях входного напряжения
• Защита светодиодов от перегрузки по току
• Регулировка яркости свечения (в некоторых моделях)

Без драйвера невозможно корректно запитать мощные светодиоды, так как они очень чувствительны к силе протекающего тока. Превышение номинального тока приводит к быстрому выходу светодиода из строя.

Простые схемы драйверов для самостоятельной сборки

Рассмотрим несколько несложных схем драйверов, которые можно собрать своими руками:

1. Линейный драйвер на двух транзисторах

Простейшая схема линейного драйвера состоит всего из 4 компонентов:

• Полевой транзистор (n-канальный MOSFET)
• Биполярный транзистор
• Два резистора

Принцип работы: полевой транзистор выступает в роли регулируемого резистора, а биполярный транзистор в цепи обратной связи регулирует его сопротивление для поддержания заданного тока.

2. Драйвер на микросхеме LM317

Несложная схема на основе линейного стабилизатора напряжения LM317:

• Микросхема LM317
• Резистор для задания тока
• Конденсатор

Ток через светодиод задается подбором сопротивления резистора. Схема проста, но имеет низкий КПД при большой разнице между входным и выходным напряжением.

3. Импульсный драйвер на LM393

Более сложная, но эффективная схема импульсного драйвера на сдвоенном компараторе LM393:

• Микросхема LM393
• Полевой транзистор
• Диод Шоттки
• Дроссель
• Резисторы и конденсаторы

Работает по принципу buck-конвертера (понижающего преобразователя). Обеспечивает высокий КПД и возможность регулировки яркости ШИМ-сигналом.

Расчет и подбор компонентов для драйвера

При расчете драйвера нужно учитывать следующие параметры:

• Входное напряжение питания
• Падение напряжения на светодиоде
• Требуемый ток через светодиод
• Мощность светодиода

Ключевые моменты при подборе компонентов:

• Транзисторы должны быть рассчитаны на рабочий ток с запасом
• Диод Шоттки выбирается на ток не менее рабочего
• Резисторы в силовой цепи — достаточной мощности рассеивания
• Конденсаторы — с подходящим рабочим напряжением

Точные номиналы компонентов рассчитываются по формулам для конкретной схемы.

Пошаговая инструкция по сборке простого драйвера

Рассмотрим этапы сборки линейного драйвера на двух транзисторах:

1. Подготовить все необходимые компоненты и инструменты
2. Нарисовать схему на макетной плате
3. Установить и припаять транзисторы, соблюдая цоколевку
4. Припаять резисторы согласно схеме
5. Подключить провода питания и выхода на светодиод
6. Проверить правильность монтажа
7. Подключить питание и светодиод для тестирования
8. При необходимости подстроить ток подбором сопротивления

При сборке важно соблюдать полярность компонентов и не допускать замыканий между дорожками.

Необходимые инструменты и материалы

Для самостоятельного изготовления драйвера понадобятся:

• Паяльник мощностью 25-40 Вт
• Припой и флюс
• Монтажные провода
• Макетная плата
• Мультиметр
• Пинцет
• Бокорезы
• Изоляционная лента

Из материалов потребуются сами электронные компоненты согласно выбранной схеме драйвера.

Преимущества самодельных драйверов

Изготовление драйвера своими руками имеет ряд плюсов:

• Экономия средств по сравнению с покупкой готового устройства
• Возможность точной настройки под конкретные светодиоды
• Получение практических навыков в электронике
• Понимание принципов работы драйверов
• Возможность доработки и модернизации схемы

При этом важно соблюдать технику безопасности при работе с электроникой и тщательно проверять собранное устройство перед подключением мощных светодиодов.

Типичные ошибки при самостоятельном изготовлении драйверов

При сборке драйверов своими руками новички часто допускают следующие ошибки:

• Неправильный расчет номиналов компонентов
• Несоблюдение полярности диодов и конденсаторов
• Использование компонентов с недостаточными характеристиками
• Плохая пайка и ненадежные соединения
• Отсутствие теплоотвода на силовых элементах

Чтобы избежать этих проблем, нужно внимательно изучить теорию, тщательно проверять схему и использовать качественные компоненты с запасом по характеристикам.

Заключение

Самостоятельное изготовление драйвера для светодиодов — увлекательный процесс, позволяющий глубже понять принципы работы светодиодного освещения. При наличии базовых навыков в электронике собрать простой драйвер вполне по силам даже начинающему радиолюбителю. Главное — соблюдать осторожность, тщательно проверять схему и не экономить на качестве компонентов.

Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп

Подключение мощных светодиодов в осветительных устройствах осуществляется через электронные драйверы, которые стабилизируют ток, на своём выходе.

В наше время большое распространение получили так называемые энергосберегающие люминисцентные лампы (компактные люминисцентные лампы –КЛЛ).Но со временем они выходят из строя. Одна из причин неисправности –перегорание нити накала лампы. Не спешите утилизировать такие лампы потому, что в электронной плате содержатся много компонентов которые можно использовать в дальнейшее в других самодельных устройствах. Это дроссели, транзисторы, диоды, конденсаторы. Обычно, у этих ламп электронная плата исправна, что дает возможность использования в качестве блока питания или драйвера для светодиода. В результате таким образом получим бесплатный драйвер для подключения светодиодов, тем более это интересно.

Можно посмотреть процесс изготовления самоделки в видео:

Перечень инструментов и материалов
-энергосберегающая люминисцентная лампа;
-отвертка;
-паяльник;
-тестер;
-светодиод белого свечения 10вт;
-эмальпровод диаметром 0,4мм;
-термопаста;
-диоды марки HER, FR, UF на 1-2А
-настольная лампа.

Шаг первый. Разборка лампы.
Разбираем энергосберегающую люминисцентную лампу аккуратно поддев отверткой. Колбу лампы нельзя разбивать так, как внутри находятся пары ртути. Прозваниваем нити накала колбы тестером. Если хоть одна нить показывает обрыв, значит колба неисправна. Если есть исправная аналогичная лампа, то можно подключить колбу от нее к переделываемой электронной плате, чтобы удостовериться в ее исправности.

Шаг второй. Переделка электронного преобразователя.
Для переделки я использовал лампу мощностью 20Вт, дроссель которой выдержать нагрузку до 20 Вт. Для светодиода мощностью 10Вт это достаточно. Если нужно подключить более мощную нагрузку, можно применить электронную плату преобразователя лампы с соответственной мощности, или поменять дроссель с сердечником большего размера.

Также возможно запитать светодиоды меньшей мощности, подобрав требуемое напряжение количеством витков на дросселе.
Смонтировал перемычки из провода в на штырьках для подключения нитей накала лампы.

Поверх первичной обмотки дросселя нужно намотать 20 витков эмальпровода. Затем припаиваем вторичную намотанную обмотку к выпрямительному диодному мостику. Подключаем к лампе напряжение 220В и измеряем напряжение на выходе с выпрямителя. Оно составило 9,7В. Светодиод, подключенный через амперметр, потребляет ток в 0,83А. У этого светодиода номинальный ток равен 900мА , но чтобы увеличить его ресурс в работе специально занижено потребление по току. Диодный мостик можно собрать на плате навесным монтажом.

Схема переделанной электронной платы преобразователя. В результате из дросселя получаем трансформатор с подключенным выпрямителем. Зеленым цветом показаны добавленные компоненты.

Шаг третий. Сборка светодиодной настольной лампы.
Патрон для лампы на 220 вольт убираем. Светодиод мощностью 10Вт установил на термопасту на металлический абажур старой настольной лампы. Абажур настольной лампы служит теплоотводом для светодиода.

Электронную плату питания и диодный мост разместил в корпусе подставки настольной лампы.

За час работы измерил температуру нагрева светодиода и она показала 40 градусов Цельсия.

По моим ощущениям освещенность от светодиода примерно соответствует лампе накаливания на 100 ватт .

Эта переделанная настольная лампа на светодиоде работает уже полгода. Нареканий нет, меня устраивает. В общем результате получился драйвер для светодиодов бесплатно и из бросовых материалов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

LED светильники своими руками

Постепенно приборы освещения переходят на светодиодные лампы. Произошло это не сразу, был затяжной переходный период с применением так называемых экономок – компактных газоразрядных лампочек со встроенным блоком питания (драйвером) и стандартным патроном Е27 или Е14.

Такие лампы широко применяются и сегодня, поскольку их стоимость в сравнение с LED источниками света не такая «кусачая».
При неплохом балансе цены и экономичности (разница в цене с обычными лампами накаливания со временем окупается за счет экономии электроэнергии), газоразрядные источники света имеют ряд недостатков:

• Срок службы ниже, чем у ламп накаливания.

• Высокочастотные помехи от блока питания.

• Лампы, не любят частого включения – выключения.

• Постепенное снижение яркости.

• Влияние на расположенные рядом поверхности: на поверхности потолка (над лампой) со временем появляется темное пятно.

• Да и вообще, иметь в доме колбу с некоторым количеством ртути как-то не очень хочется.
  Прекрасная альтернатива – светодиодные светильники. Список достоинств весомый:

• Потрясающая экономичность (до 10 раз в сравнение с лампами накаливания).

• Огромный срок службы.

• Совершенные и безопасные блоки питания (драйверы).

• Абсолютно не зависят от количества включений.

• При нормальном охлаждении не теряют яркости практически весь период эксплуатации.

• Полная механическая безопасность (даже если разбить декоративный рассеиватель, никаких вредных веществ в помещение не попадет).

Недостатка два:

• Направленность светового потока предъявляет высокие требования при конструировании рассеивателя.

• Все-таки они дорого стоят (речь идет о качественных брендах, безымянные изделия среднего уровня вполне доступны).

Если ценовой вопрос регулируется подбором производителя, то конструктивные особенности не всегда позволяют просто заменить лампу в любимой люстре. Разумеется, есть богатый выбор классических грушевидных LED ламп, которые подходят под любой размер.
Но именно в этой конструкции кроется «засада».

Перед нами качественная (при этом относительно недорогая) лампа с яркостью свечения 1000 Lm (эквивалент 100 ваттной лампы накаливания), и потребляемой мощностью 13 Вт. У меня такие LED источники света работают по много лет, светят приятным теплым светом (температура 2700 K), и никакой деградации яркости со временем не наблюдается.
Но для мощного света, требуется серьезное охлаждение. Поэтому корпус у этой лампы на 2/3 состоит из радиатора. Он пластиковый, не портит внешний вид, и достаточно эффективен. Из конструкции следует главный недостаток – реальным источником света является полусфера в верхней части лампы. Это затрудняет подбор светильника – не в каждой рожковой люстре такая лампа будет выглядеть гармонично.
Есть лишь один выход – покупать готовые LED светильники, конфигурация которых изначально рассчитана под конкретные источники света.
Ключевое слово – покупать. А куда девать любимые торшеры, люстры и прочие светильники в квартире?

Поэтому было принято решение конструировать LED лампы самостоятельно

Основной критерий – минимизация стоимости.
Есть два основных направления при разработке светодиодных источников света:
1. Применение маломощных (до 0.5 Вт) светодиодов. Их требуется много, можно сконфигурировать любую форму. Не нужен мощный радиатор (мало греются). Существенный недостаток – более кропотливая сборка.
2. Использование мощных (1 Вт – 5 Вт) LED элементов. Эффективность высокая, трудозатраты в разы меньше. Но точечное излучение требует подбора рассеивателя, и для реализации проекта нужны хорошие радиаторы.
Для экспериментальных конструкций я выбрал первый вариант. Самое недорогое «сырье»: 5 мм светодиоды с рассеиванием 120° в прозрачном корпусе. Их называют «соломенная шляпа».

Характеристики следующие:

• прямой ток = 20 мА (0.02 А)

• падение напряжения на 1 диоде = 3,2-3,4 вольта

• цвет – теплый белый

Такое добро продается по 3 рубля пучок на любом радиорынке.
Я купил несколько упаковок по 100 шт. на aliexpress (ссылка на покупку). Обошлось чуть меньше, чем по 1 р. за штуку.

В качестве блоков питания (точнее сказать источников тока), я решил использовать проверенную схему с гасящим (балластным) конденсатором. Достоинства такого драйвера – экстремальная дешевизна, и минимальное потребление энергии. Поскольку нет ШИМ контроллера, или линейного стабилизатора тока – лишняя энергия в атмосферу не уходит: в этой схеме нет элементов с рассеивающим тепло радиатором.
Недостаток – отсутствие стабилизации тока. То есть, при нестабильном напряжении электросети, яркость свечения будет меняться. У меня в розетке ровно 220 (+/- 2 вольта), поэтому такая схема в самый раз.
Элементная база тоже не из дорогих.

• диодные мосты серии КЦ405А (можно любые диоды, хоть Шоттки)

• пленочные конденсаторы с напряжением 630 вольт (с запасом)

• 1-2 ваттные резисторы

• электролитические конденсаторы 47 mF на 400 вольт (можно взять емкость побольше, но это выходит за рамки экономности)

• такие мелочи, как макетная плата и предохранители, обычно есть в арсенале любого радиолюбителя

Чтобы не изобретать корпус с патроном Е27, используем сгоревшие (еще один повод от них отказаться) экономки.

После аккуратного (на улице!) извлечения колбы со ртутными парами, остается прекрасная заготовка для творчества.

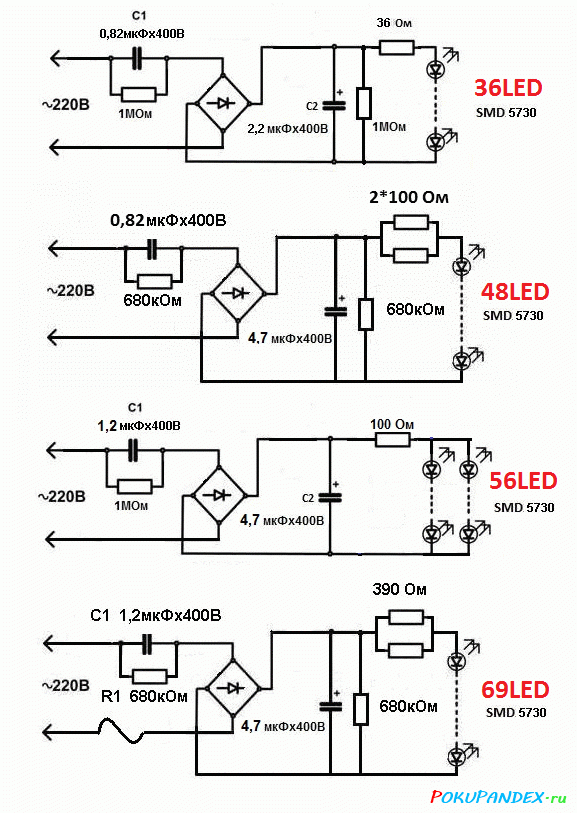

Основа основ – расчет и принцип работы токового драйвера с гасящим конденсатором

Типовая схема изображена на иллюстрации:

Как работает схема:

Резистор R1 ограничивает скачок тока при подаче питания, пока схема не стабилизируется (около 1 секунды). Значение от 50 до 150 Ом. Мощность 2 Вт.
Резистор R2 обеспечивает работу балластного конденсатора. Во-первых, он его разряжает при отключении питания. Как минимум для того, чтобы вас не тряхнуло током при выкручивании лампочки. Вторая задача – не допустить токового броска в случае, когда полярность заряженного конденсатора и первой полуволны 220 вольт не совпадают.
Собственно, гасящий конденсатор С1 – основа схемы. Он является своеобразным фильтром тока. Подбирая емкость, можно установить любой ток в цепи. Для наших диодов он не должен превышать 20 мА в пиковых значениях напряжения сети.
Далее работает диодный мост (все-таки светодиоды – это элементы с полярностью).
Электролитический конденсатор C2 нужен для предотвращения мерцания лампы. Светодиоды не имеют инертности при включении-выключении. Поэтому глаз будет видеть мерцание с частотой 50 Гц. Кстати, этим грешат дешевые китайские лампы. Проверяется качество конденсатора с помощью любого цифрового фотоаппарата, хоть смартфона. Посмотрев на горящие диоды через цифровую матрицу, можно увидеть моргание, неразличимое для человеческого глаза.
Кроме того, этот электролит дает неожиданный бонус: светильники выключаются не сразу, а с благородным медленным затуханием, пока емкость не разрядится.
Расчет гасящего конденсатора производится по формуле:
I = 200*C*(1.41*U cети — U led)
I – полученный ток цепи в амперах
200 – это константа (частота сети 50Гц * 4)
1,41 – константа
С – емкость конденсатора С1 (гасящего) в фарадах
U сети – предполагаемое напряжение сети (в идеале – 220 вольт)
U led – суммарное падение напряжения на светодиодах (в нашем случае – 3,3 вольта, помноженное на количество LED элементов)
Подбирая количество светодиодов (с известным падением напряжения) и емкость гасящего конденсатора, надо добиться требуемого тока. Он должен быть не выше указанного в характеристиках светодиодов. Именно силой тока вы регулируете яркость свечения, и обратно пропорционально – срок жизни светодиодов.
Для удобства можно создать формулу в Exel.

Схема проверена неоднократно, первый экземпляр собран почти 3 года назад, трудится в светильнике на кухне, сбоев в работе не было.
Переходим к практической реализации проектов. Количество LED элементов и емкость конденсатора в отдельных схемах обсуждать нет смысла: проекты индивидуальные для каждого светильника. Рассчитывались строго по формуле. Приведенная выше схема на 60 светодиодов с конденсатором на 68 микрофарад – не просто пример, а реальный расчет для тока в цепи 15 мА (для продления жизни светикам).

LED лампа в рожковую люстру

Выпотрошенный патрон от экономки используем в качестве корпуса для схемы и несущей конструкции. В этом проекте я не использовал макетную плату, собрал драйвер на кругляше из ПВХ толщиной 1 мм. Получилось как раз в размер. Два конденсатора – по причине подбора емкости: не нашлось нужного количества микрофарад в одном элементе.

В качестве корпуса для размещения LED элементов использована баночка от йогурта. В конструкции также использовал обрезки листов вспененного ПВХ 3 мм.

После сборки получилось аккуратно и даже красиво. Такое расположение патрона связано с формой люстры: рожки направлены вверх, на потолок.


Далее размещаем светодиоды: по схеме 150 шт. Протыкаем пластик шилом, трудозатраты: один полноценный вечер.


Забегая вперед, скажу: материал корпуса себя не оправдал, слишком тонкий. Следующий светильник был изготовлен из листового ПВХ 1 мм. Для придания формы рассчитал развертку конуса на те же 150 диодов.

Получилось не так изящно, но надежно, и отлично держит форму. Лампа полностью скрыта в рожке люстры, поэтому внешность не столь важна.


Собственно, установка.

Светит равномерно, в глаза не бьёт.

Люмены не мерял, по ощущениям – ярче, чем лампа накаливания 40 Вт, немного слабее 60 Вт.

LED лампа в плоский потолочный светильник на кухню

Идеальный донор для подобного проекта. Все светодиоды буду расположены в одной плоскости.

Рисуем шаблон, вырезаем матрицу для размещения LED элементов. При таком диаметре плоский лист ПВХ будет деформироваться. Поэтому я использовал донышко от пластикового ведра из-под строительных смесей. По внешнему контуру есть ребро жесткости.

Диоды устанавливаются с помощью привычного шила: 2 дырки по разметке.

Светильник рассчитан на 120 LED элементов, разбитых на 2 группы по 60 шт., для надежности схемы. Изготавливаем 2 одинаковых драйвера.

Монтируем их на диэлектрических проставках с обратной стороны.

Для крепления диска, в центре устанавливаем подиум из ПВХ.

Вешаем светильник на потолок, включаем – все работает.

Для оценки яркости: по углам расположены 4 фирменных LED лампы от IKEA, со светоотдачей по 400 Lm.

LED светильник для санузла

Тоже легко реализуемый проект. Извлекаем содержимое светильника, устанавливаем матрицу на 30 светодиодов, и соответствующий драйвер.

Свет мягкий, равномерный, для данной «комнаты» более чем достаточно.

Настольная лампа

В качестве корпуса использован колпачок от дезодоранта.

Патрон Е27 традиционно от сгоревшей экономки.

В корпус вместилось 55 светодиодов.

Получилось компактно и аккуратно.

В настольной лампе «инсталляция» смотрится, как родная.

И светит вполне уверенно.

LED освещение компьютерного стола
Ребенок, вдохновленный успехами папы, попросил подсветку для компьютерного стола. Была найдена какая-то изящная коробочка, в которую поместился драйвер.

В качестве корпуса я применил короб для прокладки кабеля. Размер профиля: 10*10 мм.

Чтобы свет не бил в глаза, а был направлен сверху вниз, конструкция разместилась на уголке со стороной 25 мм, из белого ПВХ.

Итог:

Все работы выполнены из компонентов, которые практически ничего не стоят. Кроме того, это прекрасный повод попрактиковаться в радиоделе.

Драйвер для светодиодов своими руками: схемы

Схемы драйверов светодиодов для самостоятельного изготовления, подробное описание. Подробное описание как сделать драйвер питания светодиодов своими руками.

Прежде всего для пайки драйвера понадобятся инструменты и материалы:

Паяльник мощностью 25-40 Вт. Можно использовать и большей мощности, но при этом возрастает опасность перегрева элементов и выхода их из строя. Лучше всего использовать паяльник с керамическим нагревателем и необгораемым жалом, обычное медное жало довольно быстро окисляется, и его приходится чистить.

Припой. Наиболее распространенным является легкоплавкий оловянно-свинцовый припой ПОС-61. Припои без свинца менее вредны при вдыхании паров во время пайки, но обладают более высокой температурой плавления при меньшей текучести и склонностью к деградации шва со временем.

Флюс для пайки (канифоль, глицерин, ФКЭТ, и т.д.). Желательно использовать именно нейтральный флюс, — в отличие от активных флюсов (ортофосфорная и соляная кислоты, хлористый цинк и др.), он со временем не окисляет контакты и менее токсичен. Вне зависимости от используемого флюса после сборки устройства его лучше отмыть с помощью спирта. Для активных флюсов эта процедура является обязательной, для нейтральных — в меньшей степени.

Плоскогубцы для сгибания выводов.

Кусачки для обкусывания длинных концов выводов и проводов.

Монтажные провода в изоляции. Лучше всего подойдут многожильные медные провода сечением от 0.35 до 1 мм2.

Мультиметр для контроля напряжения в узловых точках.

Изоляционная лента.

Небольшая макетная плата из стеклотекстолита. Достаточно будет платы размерами 60х40 мм.

Схема драйвера для светодиода 1 Вт.

Одна из самых простых схем для питания мощного светодиода представлена на рисунке ниже:

Как видно, помимо светодиода в нее входят всего 4 элемента: 2 транзистора и 2 резистора.

В роли регулятора тока, проходящего через led, здесь выступает мощный полевой n-канальный транзистор VT2. Резистор R2 определяет максимальный ток, проходящий через светодиод, а также работает в качестве датчика тока для транзистора VT1 в цепи обратной связи.

Чем больший ток проходит через VT2, тем большее напряжение падает на R2, соответственно VT1 открывается и понижает напряжение на затворе VT2, тем самым уменьшая ток светодиода. Таким образом достигается стабилизация выходного тока.

Питание схемы осуществляется от источника постоянного напряжения 9 — 12 В, ток не менее 500 мА. Входное напряжение должно быть минимум на 1-2 В больше падения напряжения на светодиоде.

Резистор R2 должен рассеивать мощность 1-2 Вт, в зависимости от требуемого тока и питающего напряжения. Транзистор VT2 – n-канальный, рассчитанный на ток не менее 500 мА: IRF530, IRFZ48, IRFZ44N. VT1 – любой маломощный биполярный npn: 2N3904, 2N5088, 2N2222, BC547 и т.д. R1 – мощностью 0.125 — 0.25 Вт сопротивлением 100 кОм.

Ввиду малого количества элементов, сборку можно производить навесным монтажом:

Еще одна простая схема драйвера на основе линейного управляемого стабилизатора напряжения LM317:

Здесь входное напряжение может быть до 35 В. Сопротивление резистора можно рассчитать по формуле:

R=1,2/I

где I – сила тока в амперах.

В этой схеме на LM317 будет рассеиваться значительная мощность при большой разнице между питающим напряжением и падением на светодиоде. Поэтому ее придется разместить на небольшом радиаторе. Резистор также должен быть рассчитан на мощность не менее 2 Вт.

Более наглядно эта схема рассмотрена в следующем видео:

Здесь показано, как подключить мощный светодиод, используя аккумуляторы напряжением около 8 В. При падении напряжения на LED около 6 В разница получается небольшая, и микросхема нагревается несильно, поэтому можно обойтись и без радиатора.

Обратите внимание, что при большой разнице между напряжением питания и падением на LED необходимо ставить микросхему на теплоотвод.

Мощный драйвер с входом ШИМ.

Ниже показана схема для питания мощных светодиодов:

Драйвер построен на сдвоенном компараторе LM393. Сама схема представляет собой buck-converter, то есть импульсный понижающий преобразователь напряжения.

Особенности драйвера:

• Напряжение питания: 5 — 24 В, постоянное;
• Выходной ток: до 1 А, регулируемый;
• Выходная мощность: до 18 Вт;
• Защита от КЗ по выходу;
• Возможность управления яркостью при помощи внешнего ШИМ сигнала.

Принцип действия.

Резистор R1 с диодом D1 образуют источник опорного напряжения около 0.7 В, которое дополнительно регулируется переменным резистором VR1. Резисторы R10 и R11 служат датчиками тока для компаратора. Как только напряжение на них превысит опорное, компаратор закроется, закрывая таким образом пару транзисторов Q1 и Q2, а те, в свою очередь, закроют транзистор Q3. Однако индуктор L1 в этот момент стремится возобновить прохождение тока, поэтому ток будет протекать до тех пор, пока напряжение на R10 и R11 не станет меньше опорного, и компаратор снова не откроет транзистор Q3.

Пара Q1 и Q2 выступает в качестве буфера между выходом компаратора и затвором Q3. Это защищает схему от ложных срабатываний из-за наводок на затворе Q3, и стабилизирует ее работу.

Вторая часть компаратора (IC1 2/2) используется для дополнительной регулировки яркости при помощи ШИМ. Для этого управляющий сигнал подается на вход PWM: при подаче логических уровней ТТЛ (+5 и 0 В) схема будет открывать и закрывать Q3. Максимальная частота сигнала на входе PWM — порядка 2 КГц. Также этот вход можно использовать для включения и отключения устройства при помощи пульта ДУ.

D3 представляет собой диод Шоттки, рассчитанный на ток до 1 А. Если не удастся найти именно диод Шоттки, можно использовать импульсный диод, например FR107, но выходная мощность тогда несколько снизится.

Максимальный ток на выходе настраивается подбором R2 и включением или исключением R11. Так можно получить следующие значения:

• 350 мА (LED мощностью 1 Вт): R2=10K, R11 отключен,
• 700 мА (3 Вт): R2=10K, R11 подключен, номинал 1 Ом,
• 1А (5Вт): R2=2,7K, R11 подключен, номинал 1 Ом.

В более узких пределах регулировка производится переменным резистором и ШИМ – сигналом.

Сборка и настройка драйвера.

Монтаж компонентов драйвера производится на макетной плате. Сначала устанавливается микросхема LM393, затем самые маленькие компоненты: конденсаторы, резисторы, диоды. Потом ставятся транзисторы, и в последнюю очередь переменный резистор.

Размещать элементы на плате лучше таким образом, чтобы минимизировать расстояние между соединяемыми выводами и использовать как можно меньше проводов в качестве перемычек.

При соединении важно соблюдать полярность подключения диодов и распиновку транзисторов, которую можно найти в техническом описании на эти компоненты. Также диоды можно проверить с помощью мультиметра в режиме измерения сопротивления: в прямом направлении прибор покажет значение порядка 500-600 Ом.

Для питания схемы можно использовать внешний источник постоянного напряжения 5-24 В или аккумуляторы. У батареек 6F22 («крона») и других слишком маленькая емкость, поэтому их применение нецелесообразно при использовании мощных LED.

После сборки нужно подстроить выходной ток. Для этого на выход припаиваются светодиоды, а движок VR1 устанавливается в крайнее нижнее по схеме положение (проверяется мультиметром в режиме «прозвонки»). Далее на вход подаем питающее напряжение, и вращением ручки VR1 добиваемся требуемой яркости свечения.

Список элементов:

Подведём итог.

Первые две из рассмотренных схем очень просты в изготовлении, но они не обеспечивают защиты от короткого замыкания и обладают довольно низким КПД. Для долговременного использования рекомендуется третья схема на LM393, поскольку она лишена этих недостатков и обладает более широкими возможностями по регулировке выходной мощности.

Поделиться в соц. сетях

Самодельный драйвер для мощных светодиодов

Светодиоды для своего питания требуют применения устройств, которые будут стабилизировать ток, проходящий через них. В случае индикаторных и других маломощных светодиодов можно обойтись резисторами. Их несложный расчет можно еще упростить, воспользовавшись «Калькулятором светодиодов».

Для использования мощных светодиодов не обойтись без использования токостабилизирующих устройств – драйверов. Правильные драйвера имеют очень высокий КПД — до 90-95%. Кроме того, они обеспечивают стабильный ток и при изменении напряжения источника питания. А это может быть актуально, если светодиод питается, например, от аккумуляторов. Самые простые ограничители тока — резисторы — обеспечить это не могут по своей природе.

Немного ознакомиться с теорией линейных и импульсных стабилизаторов тока можно в статье «Драйвера для светодиодов».

Готовый драйвер, конечно, можно купить. Но гораздо интереснее сделать его своими руками. Для этого потребуются базовые навыки чтения электрических схем и владения паяльником. Рассмотрим несколько простых схем самодельных драйверов для мощных светодиодов.

Простой драйвер. Собран на макетке, питает могучий Cree MT-G2

Очень простая схема линейного драйвера для светодиода. Q1 – N-канальный полевой транзистор достаточной мощности. Подойдет, например, IRFZ48 или IRF530. Q2 – биполярный npn-транзистор. Я использовал 2N3004, можно взять любой похожий. Резистор R2 – резистор мощностью 0.5-2Вт, который будет определять силу тока драйвера. Сопротивление R2 2.2Ом обеспечивает ток в 200-300мА. Входное напряжение не должно быть очень большим – желательно не превышать 12-15В. Драйвер линейный, поэтому КПД драйвера будет определяться отношением V_LED / V_IN, где V_LED – падение напряжения на светодиоде, а V_IN – входное напряжение. Чем больше будет разница между входным напряжением и падением на светодиоде и чем больше будет ток драйвера, тем сильнее будет греться транзистор Q1 и резистор R2. Тем не менее, V_IN должно быть больше V_LED на, как минимум, 1-2В.

Для тестов я собрал схему на макетной плате и запитал мощный светодиод CREE MT-G2. Напряжение источника питания — 9В, падение напряжения на светодиоде — 6В. Драйвер заработал сразу. И даже с таким небольшим током (240мА) мосфет рассеивает 0,24 * 3 = 0,72 Вт тепла, что совсем не мало.

Схема очень проста и даже в готовом устройстве может быть собрана навесным монтажом.

Схема следующего самодельного драйвера также предельно проста. Она предполагает использование микросхемы понижающего преобразователя напряжения LM317. Данная микросхема может быть использована как стабилизатор тока.

Еще более простой драйвер на микросхеме LM317

Входное напряжение может быть до 37В, оно должно быть как минимум на 3В выше падения напряжения на светодиоде. Сопротивление резистора R1 рассчитывается по формуле R1 = 1.2 / I, где I – требуемая сила тока. Ток не должен превышать 1.5А. Но при таком токе резистор R1 должен быть способен рассеять 1.5 * 1.5 * 0.8 = 1.8 Вт тепла. Микросхема LM317 также будет сильно греться и без радиатора не обойтись. Драйвер также линейный, поэтому для того, чтобы КПД был максимальным, разница V_IN и V_LED должна быть как можно меньше. Поскольку схема очень простая, она также может быть собрана навесным монтажом.

На той же макетной плате была собрана схема с двумя одноваттными резисторами сопротивленим 2.2 Ом. Сила тока получилась меньше расчетной, поскольку контакты в макетке не идеальны и добавляют сопротивления.

Следующий драйвер является импульсным понижающим. Собран он на микросхеме QX5241.

Драйвер для мощных светодиодов на микросхеме QX5241

Схема также проста, но состоит из чуть большего количества деталей и здесь уже без изготовления печатной платы не обойтись. Кроме того сама микросхема QX5241 выполнена в достаточно мелком корпусе SOT23-6 и требует внимания при пайке.

Входное напряжение не должно превышать 36В, максимальный ток стабилизации – 3А. Входной конденсатор С1 может быть любым – электролитическим, керамическим или танталовым. Его емкость – до 100мкФ, максимальное рабочее напряжение – не менее чем в 2 раза больше, чем входное. Конденсатор С2 керамический. Конденсатор С3 – керамический, емкость 10мкФ, напряжение – не менее чем в 2 раза больше, чем входное. Резистор R1 должен иметь мощность не менее чем 1Вт. Его сопротивление рассчитывается по формуле R1 = 0.2 / I, где I – требуемый ток драйвера. Резистор R2 — любой сопротивлением 20-100кОм. Диод Шоттки D1 должен с запасом выдерживать обратное напряжение – не менее чем в 2 раза по значению больше входного. И рассчитан должен быть на ток не менее требуемого тока драйвера. Один из важнейших элементов схемы – полевой транзистор Q1. Это должен быть N-канальный полевик с минимально возможным сопротивлением в открытом состоянии, безусловно, он должен с запасом выдерживать входное напряжение и нужную силу тока. Хороший вариант – полевые транзисторы SI4178, IRF7201 и др. Дроссель L1 должен иметь индуктивность 20-40мкГн и максимальный рабочий ток не менее требуемого тока драйвера.

Количество деталей этого драйвера совсем небольшое, все они имеют компактный размер. В итоге может получиться достаточно миниатюрный и, вместе с тем, мощный драйвер. Это импульсный драйвер, его КПД существенно выше, чем у линейных драйверов. Тем не менее, рекомендуется подбирать входное напряжение всего на 2-3В больше, чем падение напряжения на светодиодах. Драйвер интересен еще и тем, что выход 2 (DIM) микросхемы QX5241 может быть использован для диммирования – регулирования силы тока драйвера и, соответственно, яркости свечения светодиода. Для этого на этот выход нужно подавать импульсы (ШИМ) с частотой до 20КГц. С этим сможет справиться любой подходящий микроконтроллер. В итоге может получиться драйвер с несколькими режимами работы.

Готовые изделия для питания мощных светодиодов можно посмотреть здесь.

Существует огромное количество принципиальных схем стабилизаторов тока, которые могут быть использованы как драйвера для мощных светодиодов. Производится также бесчисленное количество специализированных микросхем, на базе которых можно собирать драйвера самой разной сложности – все ограничивается только Вашим желанием и потребностями. Мы рассмотрели только самые простые самодельные драйвера. Читайте также статью, в которой рассматривается схема драйвера для светодиода от сети в 220В.

Как выбрать светодиодный драйвер, led driver

Самым оптимальным способом подключения к 220В, 12В является использование стабилизатора тока, светодиодного драйвера. На языке предполагаемого противника пишется «led driver». Добавив к этому запросу желаемую мощность, вы легко найдёте на Aliexpress или Ebay подходящий товар.

Содержание

• 1. Особенности китайских
• 2. Срок службы
• 3. ЛЕД драйвер на 220В
• 4. RGB драйвер на 220В
• 5. Модуль для сборки
• 6. Драйвер для светодиодных светильников
• 7. Блок питания для led ленты
• 8. Led драйвер своими руками
• 9. Низковольтные
• 10. Регулировка яркости

Особенности китайских

Многие любят покупать на самом большом китайском базаре Aliexpress. цены и ассортимент радуют.  LED driver чаще всего выбирают из-за низкой стоимости и хороших характеристик.

Но с повышением курса доллара покупать у китайцев стало невыгодно, стоимость сравнялась с Российской, при этом отсутствует гарантия и возможность обмена. Для дешевой электроники характеристики бывают всегда завышены. Например, если указана мощность в 50 ватт, в лучшем случае то это максимальная кратковременная мощность, а не постоянная. Номинальная будет 35W — 40W.

К тому же сильно экономят на начинке, чтобы снизить цену. Кое где не хватает элементов, которые обеспечивают стабильную работу. Применяются  самые дешевые комплектующие, с коротким сроком службы и невысокого качества, поэтому процент брака относительно высокий. Как правило, комплектующие  работают на пределе своих параметров, без какого либо запаса.

Если производитель не указан, то ему не надо отвечать за качество и отзыв про его товар не напишут. А один и тот же товар выпускают несколько заводов в разной комплектации. Для хороших изделий должен быть указан бренд, значит он не боится отвечать за качество своей продукции.

Одним из лучших является бренд MeanWell, который дорожит качеством своих изделий и не выпускает барахло.

Срок службы

Как у любого электронного устройства у светодиодного драйвера есть срок службы, который зависит от условий эксплуатации. Фирменные современные светодиоды уже работают до 50-100 тысяч часов, поэтому питание выходит из строя раньше.

Классификация:

1. ширпотреб до 20.000ч.;
2. среднее качество до 50.000ч.;
3. до 70.000ч. источник питания на качественных японских комплектующих.

Этот показатель важен при расчёте окупаемости на долгосрочную перспективу. Для бытового пользования хватает ширпотреба. Хотя скупой платит дважды, и в светодиодных прожекторах и светильниках это отлично работает.

ЛЕД драйвер на 220В

Современные светодиодные драйвера конструктивно выполняются на ШИМ контроллере, который очень хорошо может стабилизировать ток.

Основные параметры:

1. номинальная мощность;
2. рабочий ток;
3. количество подключаемых светодиодов;
4. степень защиты от влаги и пыли
5. коэффициент мощности;
6. КПД стабилизатора.

Корпуса для уличного использования  выполняются из металла или ударопрочного пластика. При изготовлении корпуса из алюминия он может выступать в качестве системы охлаждения для электронной начинки. Особенно это актуально при заполнении корпуса компаундом.

На маркировке часто указывают, сколько светодиодов  можно подключить и какой мощности. Это значение может быть не только фиксированным, но и в виде диапазона. Например, возможно подключение светодиодов 12 220 от 4 до 7 штук по 1W. Это зависит от конструкции электрической схемы  светодиодного драйвера.

RGB драйвер на 220В

Для мощных РГБ диодов 10W, 20W, 30W, 50W, 100W

..

Трёхцветные светодиоды RGB отличаются от одноцветных тем, что содержат в одном корпусе кристаллы разных цветов красный, синий, зелёный. Для управления ими каждый цвет необходимо зажигать отдельно. У диодных лент для этого используется RGB контроллер и блок питания.

Если для RGB светодиода указана мощность 50W, то это общая на всё 3 цвета. Чтобы узнать примерную нагрузку на каждый канал, делим 50W на 3, получим около 17W.

Для РГБ на 1W, 3W, 5W, 10W

Кроме мощных led driver есть и на 1W, 3W, 5W, 10W.

Пульты дистанционного управления (ДУ) бывают 2 типов. С инфракрасным управлением, как у телевизора. С управлением по радиоканалу, ДУ не надо направлять на приёмник сигнала.

Модуль для сборки

Если вас интересует лед driver для сборки своими руками светодиодного прожектора или светильника, то можно использовать led driver без корпуса.

Если у вас уже есть стабилизатор тока для светодиодов, который не подходит по силе тока, то её можно увеличить или уменьшить. Найдите на плате микросхему ШИМ контроллера, от которого зависят характеристики  led драйвера. На ней указана маркировка, по которой необходимо найти спецификации на неё. В документации будет указана типовая схема включения.   Обычно ток на выходе задаётся одним или несколькими резисторами, подключенными к ножкам микросхемы. Если изменить номинал резисторов или поставить переменное сопротивление согласно информации из спецификаций, то можно будет изменить ток.  Только нельзя превышать начальную мощность, иначе может выйти из строя.

Драйвер для светодиодных светильников

К питанию уличной светотехники предъявляются немного другие требования. При проектировании уличного освещения учитывается, то LED driver будет работать в условиях от -40° до +40° в сухом и влажном воздухе.

Коэффициент пульсаций  для светильников может быть выше, чем при использовании внутри помещения. Для уличного освещения этот показатель становится не важным.

При эксплуатации на улице требуется полная герметичность блока питания. Существует несколько способов защиты от попадания влаги:

1. заливка всей платы герметиком или компаундом;
2. сборка блока с использованием силиконовых уплотнителей;
3. размещение платы светодиодного драйвера в одном объёме со светодиодами.

Максимальный уровень защиты это IP68, обозначается как «Waterproof LED Driver» или «waterproof electronic led driver». У китайцев это не гарантия водонепроницаемости.

По моей практике заявленный уровень защиты от влаги и пыли не всегда соответствует  реальному.  В некоторых местах может не хватать уплотнителей. Обратите внимание на ввод  и вывод кабеля из корпуса, попадаются образцы с отверстием, которое не закрыто герметиком или другим способом. Вода по кабелю сможет затекать в корпус и затем в нём испаряться. Это приведет к возникновению коррозии на плате и открытых частях  проводов. Это многократно сократит срок службы прожектора или светильника.

Блок питания для led ленты

LED лента работает по другому принципу, для неё требуется стабилизированное напряжение. Токозадающий резистор установлен на самой ленте. Это облегчает процесс подключения, подсоединить можно отрезок любой длины начиная от 3см до 100м.

Поэтому питание для светодиодной ленты можно сделать из любого блока питания на 12в от бытовой электроники.

Основные параметры:

1. количество вольт на выходе;
2. номинальная мощность;
3. КПД;
4. степень защиты от влаги и пыли
5. коэффициент мощности.

Led драйвер своими руками

Простейший драйвер своими руками можно изготовить за 30 минут, даже если вы не знаете основы электроники. В качестве источника напряжения можно использовать блок питания от бытовой электроники с напряжением от 12В до 37В. Особенно подходит блок питания от ноутбука, у которого 18 – 19В и мощность от 50W до 90W.

Потребуется минимум деталей, все они изображены на картинке. Радиатор для охлаждения мощного светодиода можно позаимствовать из компьютера. Наверняка где-нибудь дома в кладовке у вас пылятся старые запчасти от системного блока. Лучше всего подойдёт от процессора.

Ччто бы узнать номинал требуемого сопротивления, используйте калькулятор расчёта стабилизатора тока для LM317.

Прежде чем делать led driver 50W своими руками, стоит немного поискать, например есть в каждой диодной лампе. Если у вас есть неисправная лампочка, у которой неисправность в диодах, то можно использовать driver из неё.

Низковольтные

Подробно разберем виды низковольтных лед драйверов работающих от напряжения до 40 вольт. Наши китайские братья по разуму предлагают множество вариантов. На базе ШИМ контроллеров производятся стабилизаторы напряжения и стабилизаторы тока. Основное отличие, у модуля с  возможностью стабилизации тока на плате находится 2-3 синих регулятора, в виде переменных резисторов.

В качестве технических характеристик всего модуля указывают параметры ШИМ микросхемы, на которой он собран. Например устаревший но популярный LM2596 по спецификациям держит до 3 Ампер. Но без радиатора он выдержит только 1 Ампер.

Более современный вариант с улучшенным КПД это ШИМ контроллер XL4015 рассчитанный на 5А. С миниатюрной системой охлаждения может работать до 2,5А.

Если у вас очень мощные сверхяркие светодиоды, то вам нужен led драйвер для светодиодных светильников. Два радиатора охлаждают диод Шотки и микросхему XL4015. В такой конфигурации она способна работать до 5А с напряжением до 35В. Желательно чтобы он не работал в предельных режимах, это значительно повысить его надежность и срок эксплуатации.

Если у вас небольшой светильник или карманный прожектор, то вам подойдет миниатюрный стабилизатор напряжения, с  током до 1,5А. Входное напряжение от 5 до 23В, выход до 17В.

Регулировка яркости

Для регулирования яркости светодиода можно использовать компактные светодиодный диммеры, которые появились недавно. Если его мощности будет недостаточно, то можно поставить диммер побольше. Обычно они работают в двух диапазонах на 12В и 24В.

Управлять можно с помощью инфракрасного или радиопульта дистанционного управления (ДУ). Они стоят от 100руб за простую модель и от 200руб модель с пультом ДУ. В основном такие пульты используют для диодных лент на 12В. Но его с лёгкостью можно поставить к низковольтному драйверу.

Диммирование может быть аналоговым в виде крутящейся ручки и цифровым в виде кнопок.

когда простота не обманчива / Статьи и обзоры / Элек.ру

В бюджетных светильниках довольно часто используются светодиодные модули, не имеющие драйвера, и при этом работающие напрямую от переменного тока. В прошлом они представляли собой решение для светильников малой мощности, устанавливаемых в подсобных помещениях. Но недавно появились без-драйверные модули нового поколения, которые все чаще используются в осветительном оборудовании средней ценовой категории. А теперь речь уже идет об их применении в дорогостоящих дизайнерских светильниках.

Для согласования параметров светодиодов и сети электропитания в светильниках обычно используют специальные устройства, именуемые драйверами. Они выпрямляют переменный ток, понижают напряжение и, что самое главное, стабилизируют силу тока, протекающего через светодиоды. Дело в том, что для каждого типа светодиода существует свое оптимальное значение тока, при котором достигается наибольший КПД в сочетании с высокой долговечностью. Драйвер обеспечивает поддержание этого значения постоянным вне зависимости от колебаний напряжения в питающей сети, температуры окружающей среды и других факторов.

Приблизить значение напряжения питания источника света к напряжению в сети можно, соединяя светодиоды в последовательные цепочки. Чем длиннее цепочка, тем выше напряжение питания и, соответственно, тем проще конструкция драйвера. Но при этом снижается надежность конструкции, так как выход из строя одного светодиода ведет к отключению или изменению режима работы всей цепочки. Правда, с этим частично научились бороться, подключая параллельно светодиодам стабилитроны (в зарубежной литературе они называются «диоды Зенера») — полупроводниковые приборы, автоматически выставляющие «перемычки» вместо светодиодов, если они в результате выхода из строя дают разрыв в цепи. Тем не менее, даже в этом случае выход из строя хотя бы одного светодиода все равно неизбежно влечет за собой некоторое изменение режима всей цепочки. Оптимальным считается количество последовательно включенных светодиодов около 10, тогда и надежность высокая, и драйвер имеет не очень сложную конструкцию.

В то же время, когда требуется обеспечить наименьшую стоимость светильника, применяется простейшая схема, состоящая из мостового выпрямителя на четырех диодах, токоограничительного резистора и нескольких десятков светодиодов, включенных последовательно. Главным недостатком такой схемы, помимо уже отмечавшейся низкой надежности, является высокий уровень пульсаций (об остальных недостатках речь пойдет чуть позже). Причина в том, что светодиоды питаются не постоянным, а пульсирующим током. Частота пульсаций равна удвоенной частоте переменного тока в осветительной сети, т.е. 120 Гц в США и 100 Гц в России и других европейских странах. Согласно ГОСТ Р 54945-2012, при проектировании систем освещения предполагается, что человеческий глаз воспринимает пульсации светового потока с частотой вплоть до 300 Гц.

Простейший светодиодный светильник с питанием от сети переменного тока

В России коэффициент пульсаций светового потока выражается в процентах и определяется согласно своду правил СП52.13330.2011 по формуле:

К _п= 100% (Е_макс — Е_мин)/(2Е_Ср),

где Е _макс — максимальная освещенность, Е_мин — минимальная освещенность, Е_ср — средняя освещенность за период колебания освещенности.

Светильники, построенные по данной схеме и аналогичные им, имеют коэффициент пульсаций до 99%. Для сравнения, люминесцентные лампы с электромагнитным ПРА — решение, признанное морально устаревшим, — имеет К _п около 35%. Согласно СП52.13330.2011, такие светильники могут использоваться только в подсобных помещениях, а также там, где от освещения требуется лишь обеспечение общей ориентации в пространстве. В то же время, рынок светильников и для таких помещений (лестничные клетки, коридоры, туалеты и т.п.) огромен и его не следует высокомерно игнорировать. Это, собственно, и есть категория продукции, именуемая «светильники ЖКХ».

Компактные даунлайты, построенные по бездрайверной схеме

Также бездрайверные светильники могут использоваться и в наружном освещении, где К _п не нормируется. К тому же, простота конструкции дает помимо низкой стоимости и ряд других преимуществ. Поэтому так называемые бездрайверные светильники и модули (другие названия — «светодиодные AC-модули», АС LED Modules) активно продвигаются сейчас на рынок.

Даунлайты, построенные по бездрайверной схеме, используются для освещения вспомогательных помещений, где не ведется напряженная зрительная работа.

Понятие «бездрайверный светильник» часто используется в маркетинговых целях, тем не менее, его можно ввести в четкие рамки. Автор статьи предлагает следующее определение: бездрайверным называется такой осветительный прибор на основе светодиодов (или светодиодный модуль), где источник света к линии электропитания подключается напрямую или через токоограничительный резистор, также возможно подключение через коммутирующее устройство. Такое определение логически вытекает из определения светодиодного драйвера, основной функцией которого является управление током, протекающего через светодиод. Конструкция светильника, где применен блок питания со стабилизацией выходного напряжения и токоограничительный резистор, не является бездрайверной, так как стабилизация напряжения на цепочке из светодиода и токоограничительного резистора с хорошей точностью стабилизирует силу тока через светодиод.

Другой вариант названия таких осветительных приборов и модулей, распространенный в зарубежной литературе — AC LED Modules или «светодиодные AC-модули». В данном случае АС означает Altenating Current, т.е. «переменный ток», в широком смысле, «питание от осветительной сети». Связано это с тем, что в бездрайверных модулях не происходит выпрямление тока, светодиоды питаются пульсирующим током сложной формы.

Следует отметить, что, как правило, понятия «бездрайверный светильник» или «бездрайверный модуль» не применяются к оборудованию, основной задачей при проектирования которых было обеспечение минимальной стоимости. Тут уж что получилось за такие деньги… В том случае, если отсутствие драйвера дает не только снижение цены, но и некоторые полезные качества светильника, тогда слова «бездрайверный светильник» активно употребляются как в документации на изделие, так и в рекламных материалах. А преимущества у бездрайверных решений действительно есть.

Без сглаживающих конденсаторов

В светодиодном драйвере переменный ток сначала преобразуется в пульсирующий, затем из пульсирующего уже преобразуется в постоянный, для чего требуется сглаживающий конденсатор. При массовом производстве драйверов практически единственным доступным вариантом сглаживающего конденсатора сейчас является электролитический конденсатор.

Срок службы бездрайверных светильников и диапазон рабочих температур ограничены только соответствующими параметрами светодиодов, которые уже давно выше, чем у электролитических конденсаторов.

Их недостатками являются относительно малый срок службы, а также сильная зависимость параметров от температуры. Но самая неприятная особенность электролитического конденсатора — его старение без эксплуатации. Полежал светильник какое-то время на складе — конденсатор уже состарился. Прошло 10 лет с момента выпуска светильника — электролитические конденсаторы неработоспособны вне зависимости от того, сколько времени прибор реально давал свет. Срок службы бездрайверных светильников и диапазон рабочих температур ограничены только соответствующими параметрами светодиодов, которые уже давно выше, чем у электролитических конденсаторов.

Собственно, светодиод по своему физическому принципу, в отличие от тех же разрядных источников света, пусковых токов не имеет. Тем не менее, светодиодные светильники на основе драйверов имеют значительные пусковые токи, и это связано с зарядкой сглаживающих конденсаторов сразу после включения. Например, у светодиодного драйвера FDL-65-1550 производства компании Meanwell пусковой ток на протяжении 270 мкс от момента включения составляет 50 А при потребляемом токе в установившемся режиме 0,48 А. То есть пусковой ток примерно в 100 раз больше потребляемого тока в случае номинальной нагрузки. И это у «топовой» модели от одного из ведущих производителей драйверов! Применяемые во многих светильниках noname драйвера характеризуются еще большим соотношением между пусковым и потребляемым токами в установившемся режиме. Данное соотношение нередко оказывается даже больше, чем у светильников на основе разрядных источников света, например, на люминесцентных лампах. В результате — замена устаревших светильников на более современные и, казалось бы, более экономичные светодиодные, приводит к срабатыванию защитного автоматического выключателя из-за перегрузки по току. Приходится мириться с необходимостью использовать столь же толстые провода, как и для старых светильников (при уменьшении потребляемой мощности в несколько раз), а также обращаться к помощи квалифицированных специалистов для выбора определенного типа защитного автоматического выключателя и даже топологии подключения светильников. Когда внедрение светодиодного освещения было на уровне отдельных проектов, с этим можно было мириться. Но при их массовости нужны решения, доступные для установки специалистами не самой высокой квалификации. Бездрайверные же светодиодные светильники не имеют никаких пусковых токов по принципу своей работы.

Диммирование

Оптимальное решение для светодиодных светильников — использование диммируемого драйвера. Но это потребует установки дополнительного органа управления светильником и, возможно, прокладки дополнительного провода. В реальности приходится иметь дело с десятками миллионов диммеров типа TRIAC, установленных по всему миру. Светодиодный драйвер, совместимый с TRIAC, имеет более сложную конструкцию, чем обычный, и стоит дорого. Несомненным преимуществом бездрайверных светильников является то, что они, как правило, без проблем совместимы с TRIAC-диммерами.

Важное преимущество бездрайверных светильников — совместимость с диммерами, изначально разрабатывавшимися для ламп накаливания

В ряде случаев бездрайверные светильники совместимы с современными ШИМ-диммерами, работающими на частотах выше 300 Гц. При такой «связке» бездрайверные светильники полностью лишаются такого недостатка, как высокий коэффициент пульсаций.

Внимание! Не все бездрайверные светильники совместимы с определенными моделями диммеров. О совместимости конкретных моделей светильников и диммеров следует предварительно получить информацию у производителей/поставщиков обоих соединяемых устройств.

Вопросы надежности

В электронной аппаратуре обычно соединения между элементами отказывают чаще, чем сами элементы. Повысить надежность цепочки последовательно соединенных светодиодов до уровня, близкого к надежности единичного светодиода, можно, если всех их выполнить в едином кристалле. Именно так рассуждали в компании Seoul Semiconductor, выпустившей еще в 2006 году светодиод Arciche. Его можно было подключать к осветительной сети переменного тока даже без выпрямительного «мостика», достаточно последовательно включенного токоограничительного резистора. Это достигалось благодаря наличию на кристалле двух групп светодиодов, светившихся для положительной и отрицательной полуволн питающего напряжения соответственно. Позже для повышения энергоэффективности оставили только одну цепочку и подключение выпрямительного моста к светодиоду стало обязательным. Светодиоды, питающиеся от напряжения осветительной сети без драйвера, Seoul Semiconductor производит и поныне, но уже под названием Acrich MJT.

Наиболее широкое применение светодиоды Acrich MJT нашли при создании светодиодных ламп с цоколем GU10, а также маломощных ламп с цоколем Е14 для декоративной подсветки. Выпускаются на основе Acrich MJT и миниатюрные даунлайты, устанавливаемые на стеллажи в магазинах для подсветки товара. Поскольку покупатели и сотрудники рассматривают товар на полках эпизодически, такие светильники, при наличии общего освещения с низким уровнем пульсаций, не нарушают действующих норм. На основе Arcich MJT выпускаются и светильники для промышленных холодильников. Почти полное отсутствие дополнительной электроники и межсоединений между светодиодами в последовательной цепочке позволяют светильнику выдерживать очень низкие температуры. При этом сотрудники внутри морозильной камеры работают также эпизодически.

В модулях для уличного освещения Acrich3.5 применена дополнительная защита от бросков напряжения

Бездрайверные светильники чувствительны к броскам напряжения в сети. Если для кратковременных бросков напряжения порядка нескольких киловольт (например, связанных с молнией) можно установить защиту, то при небольшом, но длительном по времени превышении питающего напряжения светодиоды перегреваются. Проблема решается за счет внесения дополнительных запасов при проектировании светильника, а также применения специальных защитных устройств. Также настоятельно рекомендуется не разрывать выключателем «ноль» питания и обязательно заземлять металлический корпус светильника.

Коэффициент мощности и энергоэффективность

В бездрайверном светильнике, собранном по схеме рис. 1 или подобной, значительная часть потребляемой мощности (около 25%) рассеивается на токоограничительном резисторе. Кроме этого, значительную часть периода колебаний в сети, когда мгновенное значение напряжения на каждом светодиоде меньше 1,5 В, цепочка светодиодов полностью закрыта и ток через светильник практически не течет. Помимо нерационального использования электроэнергии, такая особенность приводит к снижению коэффициента мощности PF до значений ниже минимально допустимого предела 0,6. При потребляемой мощности до 5 Вт с этим еще можно как-то мириться, но при большей потребляемой светильником или светодиодной лампой-ретрофитом мощности нарушаются действующие нормы и может произойти преждевременный износ оборудования электросетей.

Простейшая схема включения чипа Acrich IC 3.0

Решение проблемы заключается в том, чтобы «наращивать» цепочку последовательно соединенных светодиодов по мере роста мгновенного значения напряжения питания. Находимся на пике синусоиды — включены все светодиоды. Находимся вблизи нуля — светится минимальное количество светодиодов, которые можно скоммутировать. При этом светодиоды открыты, и ток в нагрузке продолжает течь. Именно такое решение предлагает компания Seoul Semiconductor в своих бездрайверных светодиодных модулях Acrich4, производящихся с 2014 года. «Сердцем» такого модуля является чип Acrich IC 3.0, коммутирующий четыре группы последовательно включенных светодиодов.

Пример светодиодного модуля типа Acrich4

В итоге появляется возможность увеличить PF до 0,97, что находится на уровне лучших светильников с драйверами. Можно сказать, что такой светильник не создает практически никаких проблем для электросети, к которой он подключен. КПД чипа Acrich IC 3.0 достигает 90%.

Для уличного освещения Seoul Semiconductor предлагает модули Acrich3.5 на основе предыдущей версии платформы Acrich3, работающей аналогичным образом (коммутация четырех цепочек светодиодов).

Помимо Seoul Semiconductor технологию АС-модулей с повышенным PF развивает и такая известная компания как Edison Opto. Fla рынке представлена серия модулей EdiLex от этой компании. К сожалению, Edison Opto не публикует в открытых источниках данные о конструкции своих бездрайверных светодиодных модулей, тем не менее, по косвенным данным можно предположить, что и здесь используется принцип коммутации групп светодиодов в зависимости от конкретного участка синусоиды. PF модулей EdiLex достигает 0,95. Главная «фишка» данных модулей, выгодно отличающая их от конкурентов — наличие встроенной функции трехступенчатого диммирования.

Борьба с пульсациями

Для борьбы с пульсациями в бездрайверных светильниках предлагались схемы с умножением частоты пульсаций. Речь идет о том, чтобы частота пульсаций относительно частоты сети не удваивалась, а учетверялась. Увеличение частоты пульсаций до 200 Гц не позволяет выполнить требования ГОСТ Р 54945-2012 и СП52.13330.2011 для помещений, в которых ведется напряженная зрительная работа, хотя субъективно зрительная нагрузка по сравнению с частотой пульсаций 100 Гц заметно снижается. Но несовместимость с существующими диммерами и сложность конструкции привели к тому, что серийный выпуск бездрайверных светильников с учетверением частоты пульсаций так и не был начат.

Один из вариантов бездрайверного светодиодного модуля производства Zega LED

Компания Zega LED с 2014 года развивает технологию REAC, представляющую собой принципиально новый способ борьбы с пульсациями. Ее суть заключается в том, что светодиод, поверх слоя обычного люминофора, покрывается еще слоем особого люминофора REAC, обладающего увеличенным временем послесвечения. По идее разработчиков, это позволяет сглаживать пульсации до приемлемого уровня.

По состоянию на январь 2017 года, на сайте Zega LED нет данных об уровне пульсаций выпускаемых компанией модулей с технологией REAC. Нет пока на авторитетных светотехнических сайтах и результатов независимых тестирований на уровень пульсаций. Тем не менее, модули нашли свое применение не только в техническом освещении, но и в дорогих престижных дизайнерских люстрах. Причина заключается в компактности модулей Zega LED при том, что для их работы не требуется наличия дополнительного оборудования. В результате фантазия дизайнера практически ничем не ограничена. Но, по состоянию на 2016 год, все такие люстры предлагались исключительно для рынка США, где частота сети составляет 60 Гц. При использовании технологии REAC в странах с частотой сети 50 Гц уровень пульсаций будет выше из-за более низкой частоты пульсаций. Возможно, для продажи люстр в таких странах придется доработать технологию REAC, дополнительно увеличив время послесвечения люминофора.

Аграрное будущее

Большую выгоду бездрайверные светильники могут принести для освещения теплиц, если там есть и естественное освещение, а персонал продолжительное время работает в дневное время. Естественно, светильники должны соответствовать и действующим нормам по коэффициенту мощности.

Полное отсутствие пусковых токов является важным преимуществом для сельской местности. Низкая стоимость бездрайверных светодиодных светильников, простота установки и обслуживания позволяют сделать проект внедрения светодиодного освещения экономически выгодным.

Положительный опыт использования светильников с лампами ДНаТ, у которых К _п доходит до 95%, позволяет утверждать, что наличие пульсаций у бездрайверных светодиодных светильников не окажет негативного влияния на рост сельскохозяйственных культур. Но в птицеводстве применять бездрайверные светильники нельзя, поскольку мерцания угнетают развитие — у птиц зрение более быстродействующее, чем у людей. Возможность применения бездрайверных светодиодных светильников в животноводстве требует дополнительных исследований.

Полное отсутствие пусковых токов является важным преимуществом для сельской местности, где электросети зачастую находятся не в лучшем состоянии. Низкая стоимость бездрайверных светодиодных светильников, простота установки и обслуживания, когда не надо вызывать в далекую деревню дорогостоящих специалистов, позволяют сделать проект внедрения светодиодного освещения экономически выгодным.

Алексей ВАСИЛЬЕВ

Источник: Материал размещен в журнале «Электротехнический рынок», №1 (73) Январь-Февраль 2017

Лучшая цена светодиодный драйвер diy dc — отличные предложения на светодиодный драйвер diy dc от глобальных продавцов светодиодного драйвера diy dc

Отличные новости !!! Вы обратились по адресу: led driver diy dc. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот светодиодный драйвер diy dc станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили светодиодный драйвер diy dc на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в led driver diy dc и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led driver diy dc по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ДЕШЕВО — ()

	5 Вт QH-5W -.1-2 3 : 1-2 3 : ~ 85-277 (AC85-277V) /: 3-6,6 / 600 ± 5% (),: 231513, 40, 60	+ 19	1 120 3+ 100 10+ 90 100+ 85
	LD220-1 — ( AP3706M ).3 1 : 1 3, 3 1, 1 1 : ~ 85-265 /: 12 / 320-350 (),: 231615	+ > 20	1 100 2+ 90 10+ 85 500+ 65
	LD12-1 — ( PT4115 / CL6808 / MC34063 / CL6807 / BP1360 ).1-3 1 : 1-3 1 : ~ 12-18 / 8-30 /: 3-11 / 300-320 (),: 141710	+ 40	1 80 10+ 60 100+ 50 500+ 45
	LD12-3 — ( PT4115 / CL6808 / MC34063 / CL6807).1-3 3 : 1-3 3 : ~ 12-18 / 8-30 /: 3-11 / 600-630 (),: 141710	+ 20	1 80 10+ 60 100+ 50 500+ 45
	LD12-5 — ( BP1601 ).4-7 1 : 4-7 1 : ~ 12-18 / 8-30 /: 12-24 / 300-320 (),: 231311, 65	+ 41	1 120 10+ 100 100+ 80 500+ 75
	20 Вт QH-JY7-20X1W — ( BP1808 ).7-20 1 : 7-20 1 : ~ 24-80 (AC24-60V, DC24-80V) /: 22-68 / 300 ± 5% (),: 211815, 12, 65 4	+	1 150 10+ 140 100+ 120
	20 Вт QH-JY7-15X2W — ( BP1808 ).7-15 2 : 7-15 2 : ~ 24-80 (AC24-60V, DC24-80V) /: 22-50 / 430 ± 5% (),: 211815, 12, 65 4		1 150 10+ 140 100+ 120
	20 Вт QH-JY7-10X3W — ( BP1808 ).7-10 3 : 7-10 3 : ~ 24-80 (AC24-60V, DC24-80V) /: 22-34 / 600 ± 5% (),: 211815, 12, 65 4	+ 7	1 150 10+ 140 100+ 120
	10 Вт QH-10W — ( BP3122 ).3-4 3 : 3-4 3 : ~ 85-277 (AC85-277V) /: 9-14 / 600 ± 5% (),: 301717, 60, 90 11	+ 20	1 150 10+ 130 100+ 110
	20 Вт QH-20LP12-20X1 — (QH7938).12–20 1 : 12-20 1 : ~ 85-277 (AC85-277V) /: 35-68 / 300 ± 5% (),: 472015, 90, 90 20	+ 48	1-9 250 10-99 210 > 100 180
	20 Вт QH-20LP6-10X3 — (QH7938).6-10 3 : 6-10 3 : ~ 85-277 (AC85-277V) /: 18-33 / 600 ± 5% (),: 472015, 90, 90 20	+ 53	1-9 250 10-99 210 > 100 180
	20 Вт QH-20LP6-10X3 IP20 — (QH7938).6-10 3 : 6-10 3 : ~ 85-277 (AC85-277V) /: 18-33 / 600 ± 5% (),: 472015, 90, 90 20	+ 8	1-9 280 10-99 240 > 100 220
	20 Вт QH-20LP3-6X3 — (QH7938).3-6 3 : 3-6 3 : ~ 85-277 (AC85-277V) /: 9-20 / 900 ± 5% (),: 472015, 90, 90 20	+ 19	1-9 250 10-99 210 > 100 180
	T8 25W QH-25W-24S-T8 изолированный — (QH7938) Коэффициент мощности CE> 0.95. 12-24 1 : 25 : ~ 85-277 (AC85-277V) /: 35-82 / 300 ± 5% (),: 1401710 30	+ 5	1-9 480 10-99 440 > 100 410
	36 Вт QH-40LP20-36X1W — (QH7938) PF> 0.95. 20-36 1 : 36 : ~ 85-277 (AC85-277V) /: 60-120 / 300 ± 5% (),: 852724, 210, 210 50	+ 39	1-9 360 10-99 320 > 100 270
	36 Вт QH-40LP10-18X3W — (QH7938) PF> 0.95. 10-18 3 : 36 : ~ 85-277 (AC85-277V) /: 30-60 / 600 ± 5% (),: 852724, 210, 210 50	+ 20	1-9 360 10-99 320 > 100 270
	36 Вт QH-40LP6-12X3W — (QH7938) PF> 0.95. 6-12 3 : 36 : ~ 85-277 (AC85-277V) /: 18-40 / 900 ± 5% (),: 852724, 210, 210 50		1-9 360 10-99 320 > 100 270
	36 Вт QH-40LP6-12X3W-adj — (QH7938) PF> 0.95. 6-12 3 : 36 — : ~ 85-277 (AC85-277V) /: 18-40 / 60-900 ± 5% (),: 852724, 210, 210, 200 79	+	1-9 800 10-99 760 > 100 720
	60 Вт QH-60LP18-30X3W — (QH7938) PF> 0.95. 18-30 3 : 60 : ~ 85-277 (AC85-277V) /: 54-100 / 600 ± 5% (),: 1102624, 310, 310 80	+ 19	1–4 700 5-9 650 10-99 600 > 100 560
	60 Вт QH-60LP10-20X3W — (QH7938) PF> 0.95. 10-20 3 : 61 : ~ 85-277 (AC85-277V) /: 32-68 / 900 ± 5% (),: 1102724, 310, 310 80		1–4 700 5-9 650 10-99 600 > 100 560
	60 Вт QH-60LP6-12X5W — (QH7938) PF> 0.95. 6-12 5 : 57 : ~ 85-277 (AC85-277V) /: 18-38 / 1500 ± 5% (),: 1102724, 310, 310 80	+ 20	1–4 700 5-9 650 10-99 600 > 100 560
	60 Вт QH-60LP18-30X3W IP20 — (QH7938) PF> 0.95. 18-30 3 : 63 : ~ 85-277 (AC85-277V) /: 54-105 / 600 ± 5% (),: 1404528, 310, 310 120	+ 10	1–4 820 5-9 770 10-99 720 > 100 690
	60 Вт QH-60LP6-12X5W IP20 — (QH7938) PF> 0.95. 6-12 5 : 51 : ~ 85-277 (AC85-277V) /: 18-34 / 1500 ± 5% (),: 1404528, 310, 310 120	+ 20	1-4 850 5-9 800 10-99 750 > 100 720
	80 Вт QH-80WLC15-30X3W — (QH7938) PF> 0.95 TUV-EMC LVD CE. 18-30 3 : 80 : ~ 85-277 (AC85-277V) /: 56-100 / 800 ± 5% (),: 1243624, 210, 210 145	+	1-4 1200 5-9 1100 10-99 1000 > 100 900
	80 Вт QH-80WLC15-30X3W-adj — (QH7938) PF> 0.95 TUV-EMC LVD CE. 18-30 3 : 80 — : ~ 85-277 (AC85-277V) /: 56-100 / 60-800 ± 5% (),: 1243624, 210, 210, 200 175	+	1-4 1800 5-9 1700 10-99 1400 > 100 1200
	80 Вт QH-80LC12-20X3W — (QH7938) PF> 0.95 TUV-EMC LVD CE. 12-20 3 : 80 : ~ 85-277 (AC85-277V) /: 35-68 / 1200 ± 5% (),: 1684335, 210, 210 190	4-6.
	Темная энергия DE-18W12-18x1w .12-18 1 ( BP3167E ). Айши : 18 : ~ 90–260 /: 31-64 / 300 (),: 472118	+ 20	1-9 130 10-99 120 100+ 110
	LD12-9 — ( PT4115 ).10 : 10 (3 3) : 9-24 /: 9-11 / 850-950 (),: 261812, 65	+ 43	1 130 3+ 120 10+ 100 100+ 90
	ATB1140-12C321 (AT1140) — ( TB9961 , An9910B ).8–14 1 : 12 : ~ 50/75 /: 24-43 / 320 +/- 5% (),: 302016, 90 15	4-6.	1 370 3+ 340 10+ 300 100+ 260
	ATB1140-06C321 (AT1140) — ( TB9961 , An9910B ) : 6 : ~ 30/45 /: 18-21 / 320 +/- 5% (),: 302016, 90 15	4-6.	1 370 3+ 340 10+ 300 100+ 260
	ATB1140-06C651 (AT1140) — ( TB9961 , An9910B ) : 12 : ~ 30/45 /: 18-21 / 650 +/- 5% (),: 302016, 90 15	4-6.	1 370 3+ 340 10+ 300 100+ 260
	ATB1140-06C961 (AT1140) — ( TB9961 , An9910B ) : 18 : ~ 30/45 /: 18-21 / 960 +/- 5% (),: 302016, 90 15	4-6.	1 370 3+ 340 10+ 300 100+ 260
	ACC3630 ALPCB — ( HY3660 ). 8-12 1. : 12 : AC / DC 12-24 /: 24-36 / 300 (),: 402410, 100 15	+ 2	1 200 3+ 180 10+ 160 100+ 130
	ACC3660 ALPCB — ( HY6630 ).12-18 1. : 18 : AC / DC 12-24 /: 36-60 / 300 (),: 662812, 100 25	+ 2	1 350 3+ 320 10+ 300 100+ 270
	HG-2412 .9-12 1. : 12 : 12-24 /: 27-42 / 300-320 (),: 372215, 110 14	+ 8	1 250 3+ 220 10+ 200 100+ 180
	HG-2412 .4-6 3. : 12 : 12-24 /: 15-21 / 500 (),: 372215, 110 14	+ 10	1 240 3+ 210 10+ 190 100+ 170
	ATB1500-24321 (AT1500) — (HV9912NG).5-12 8-24 1-3 : 12/24 : 11-28 /: 15-42 (12) 30-85 (24) / 290-320 (),: 603117, 90 35	+ 230	1 550 3+ 500 10+ 440 100+ 410
	ATB1600-24C651 (AT1600) — (HV9912NG).10–26 3 : 48 : 24-28 /: 28-80 / 650 +/- 5% (),: 684125, 200 90	+ 140	1 600 3+ 550 10+ 500 100+ 470
	Понижающий модуль DC-DC : 15 : 12-24 /: 0,8-17, 1,8-2,5-3,3-5-9-12 / 3 (),: 20177	+	1-2 100 3-9 80 10+ 70
	MT3608 Повышающий модуль DC-DC : 56 : 2-24 /: 5-28 / 2 (),: 301711	+	1-2 100 3-9 80 10+ 70
	LM2596 Понижающий DC-DC : 75 : 4-35 /: 1-34 / 5 (),: 655627	+	1-2 100 3-9 80 10+ 70
	LD12-20 — ( XL6005 + ME4410 ).20 : 20 : 12 /: 30-38 / 600 (),: 773720	+ 10	1-2 450 3-9 420 10+ 370
	LD12-30 — ( XL6005 + ME4410 ).30 : 30 : 12 /: 30-34 / 950 (),: 773720	+	1 460 2+ 450 5+ 430 10+ 410
	LD12-50A -. 50 (TL494 + 2xIRF3205 + 90T03GH) : 50 : 12-34 /: 38 / 450-1600 (),: 705020, 140, 240	+ 5	1-2 550 3-9 500 10+ 450
	60-700-87 : 60 (253) : ~ 176-264 /: 40-87 / 700 (),: 2003230 195	1-2.	1 840 2+ 760 5+ 690 10+ 640
	50-350-140 : 50 (401) : ~ 176-264 /: 70-140 / 350 (),: 2003831	+ 4	1 720 2+ 650 5+ 580 10+ 540
	60-1000-60 : 60 (175) : ~ 176-264 /: 60/1000 (),: 2003732	1-2.	1 1000 2+ 900 5+ 820 10+ 770
	LST 30-390 : 33 (271) : ~ 176-264 /: 22-85 / 390 (),: 2023127	+ 2	1 700 2+ 680
	LST 35-300 : 35 (371) : ~ 176-264 /: 30-116 / 220-300 10 (),: 2023127		1 700 2+ 680
	LST 35-350 : 35 (301) : ~ 176-264 /: 30-90 / 300-390 10 (),: 2023127		1 700 2+ 680
	LST 35-350 : 33 (291) : ~ 176-264 /: 33-90 / 350 (),: 2023127		1 680 2+ 660
	LST 40-700 : 40 (201) : ~ 176-264 /: 28-60 / 700 (),: 2024027		1 700 2+ 680
	LST 50-350 (PF> 0.97) : 49 (451) : ~ 176-264 /: 50-140 / 350 (),: 2024027		1 700 2+ 680
	LST 50-390 (PF> 0,97) : 51 (421) : ~ 176-264 /: 70-130 / 390 (),: 2024027		1 700 2+ 680
	LST 60-700 : 60 (281) : ~ 176-264 /: 40-85 / 700 (),: 2024027		1 770 2+ 750
	AT1430.5 1 : 3 2/5 1 : ~ 85-265 : 500/320 (),: 402016	+ 5	1 200 2+ 190 5+ 180
	.Снятые с производства драйверы светодиодов
	3 Вт HG2203. 3 : 1 3 : ~ 90–260 /: 3-4 / 580 (),: 211513	4-6.	500+ 65
	LD12-40 -.40 : 40 : 12-34 /: 38/1300 (),: 705020	4-6.	1-2 550 3-9 520 10+ 510
	LD12-50 -. 50 : 50 : 12-34 /: 38/1500 (),: 705020	4-6.	1-2 500 3-9 480 10+ 450
	ЛДГП-20 -. 20 : 20 : ~ 85-265 /: 18/1300 (),: 703520	+ 1	1 310 2+ 300 10+ 280
	LD12-10M — ( AX2001 / A ).10 : 10 : 12 /: 11/950 (),: 43239	2-3.	1 210 2+ 200 10+ 190
	LD12-15 -.6 3 : 15 (53) : 12 /: 18/640 (),: 804024	4-6.	1 500 2+ 480 10+ 460
	LD12-7 -. 7 1 : 7 (71) : 12 /: 25/320 (),: 252013	+	1 180 2+ 170 10+ 150
	LD12-10 — ( MC34063 ).10 : 10 : ~ 12 / 12-24 /: 12/950 (),: 704016	4-6.	1 270 2+ 260 10+ 250
	ЛДГП-10 — ( AP3706M ). 10 : 10 : ~ 85-265 /: 12/950 (),: 704020	4-6.	1 220 2+ 200 10+ 190
	ЛДГП-10ПФК. 10 : 10, PF> 0,9 : ~ 85-265 /: 12/1000 (),: 764024	+ 1	1 290 2+ 285 10+ 270
	ЛД220М-7.7 1 : 7 : ~ 85-265 /: 27/350 (),: 483018	4-5.	1 190 2+ 170 5+ 160
	LD220-5 ( AP3706M ). 5 1 : 5 : ~ 85-265 /: 19/350 (),: 301812	+ 2	1 140 2+ 130
	LD220-7.7 1 : 5-7 : ~ 85-265 /: 17-28 / 350 (),: 552617	+ > 25	1 200 2+ 190 10+ 180
	LD220-15. 15 1 : 15 : ~ 85-265 /: 24-54 / 300-320 (),: 421817	4-6.	1 180 2+ 170 5+ 150
	LD220-12. 12 1 : 12 : ~ 85-265 /: 46 / 320-350 (),: 702625	4-5.	1 220 2+ 210 5+ 200
	LDR220-7 ( VIPer22A ).7 1 : 7 : ~ 85-265 /: 26 / 320-350 (),: 414116	+ 4	1 200 2+ 190 5+ 180
	LD220-4 ( VIPer22A ) : 4 : ~ 85-265 /: 17/350 (),: 311716	4-5.	1 120 2+ 110
	AT1140 : 6 1/6 3 : 12/24 : 320/640 (),: 302015	4.	10+ 220 100+ 190
	AT1141 : 6 1/3 3 : 12/24 : 320/640 (),: 322014	4.	10+ 210 100+ 180
	AT1151 : 7 1 : 12 : 320 (),: 321912	4.	10+ 210 100+ 180
	AT1500 : 15 1/24 1/5 3/10 3 : 12/24 : 320/640 (),: 603119	4.	10+ 380 100+ 340
	AT1600 : 5 3/10 3 : 12/24 : 320/640 (),: 784025	4.	10+ 420 100+ 380
	AT1000 : 3 1/3 2/3 3/3 4/3 5 : 12 : 320/620/750/1200/1600 (),: 43239	4.	10+ 230 100+ 180
	AT1361 PFC : 24 1/36 1/12 3 : ~ 85-265 : 320/640 (),: 1423422	4.	10+ 400 20+ 380
	AT1380 PFC : 18 1/6 3 : ~ 85-265 : 320/640 (),: 1322517	4.	10+ 330 30+ 310
	LD220-18 PFC (PF> 0,9). 18 1 : 18 (181) : ~ 100–240 /: 65/320 (),: 1322617	2-4.	1 350 2+ 330 10+ 300
	LD220-36 PFC (PF> 0.95). 36 1 : 36 (361) : ~ 100–240 /: 130/320 (),: 1433025	2-4.	1 460 2+ 450 10+ 430
	AT1610 : 24 1/8 3 : ~ 85-265 : 320/640 (),: 683825	4.	10+ 360 30+ 330
	AT6053 : 8-25 : ~ 220 : 128/192/256/320/384 (),: 2101813	4.	10+ 260 50+ 230
	AT6070 : 8-25 : ~ 220 : 128/192/256/320/384 (),: 2531815	4.	10+ 270 50+ 240
	LD12-100 Повышающий модуль DC-DC : 100 : 10-33 /: 11-35 / 10 (),: 655627	3-4.	1-2 600 3-9 550 10+ 500
	LD12-150 Повышающий модуль DC-DC : 150 : 10-32 /: 11-35 / 10 (),: 655627	3-4.	1-2 380 3-9 330 10+ 280

Как сделать схему драйвера светодиода постоянного тока 1 А

В статье объясняется простая схема драйвера светодиода постоянного тока 1 А с использованием микросхемы MBI6651 от MACROBLOCK.ИС была специально разработана для безопасной эксплуатации высокомощных светодиодов, обеспечивая постоянный выходной ток. Схема включает в себя очень мало внешних компонентов, поэтому ее очень легко собрать дома.

О микросхеме IC MBI6651

IC MBI6651 — это высокоэффективный понижающий преобразователь постоянного тока в постоянный, способный управлять светодиодами большой мощности при безопасном постоянном токе 1 А.

Для функционирования ИС требуется всего четыре пассивных внешних компонента.

Выходной ток ИС может быть установлен извне путем выбора соответствующего номинала резистора.

Микросхема также имеет ШИМ-контроль затемнения подключенных светодиодов.

Некоторые из других выдающихся особенностей этой ИС включают UVLO, что означает блокировку при пониженном напряжении, отключение при перегреве, защиту от обрыва цепи светодиода и защиту от короткого замыкания светодиода, все это обеспечивает полную безопасность ИС от неправильно настроенных выходных нагрузок.

Типичные области применения этого устройства:

Украшение и освещение для автомобилей

Светодиодные прожекторы с использованием светодиодов высокой интенсивности и высокой мощности.

ИС также может использоваться в качестве источника постоянного тока в определенных схемных приложениях.

Настройка выходного тока

Выходной ток IC фиксируется через внешний резистор Rsen. Выходной ток Iout и подстроечный резистор Rsen имеют следующее соотношение:

Учитывая Vsen = 0,1 В

Rsen = (Vsen / Iout) = (0,1 В / Iout)

Где Rsen — это значение внешнего резистора. Этот резистор подключен к выводам SEN и Vsen микросхемы.

Оптимальный ток при Rsen 0,1 Ом составляет 1000 мА или 1 ампер.

Оптимизация выбора внешних компонентов

Катушка индуктивности: Тип катушки индуктивности, частота переключения и ток пульсаций определяются двумя факторами. Соответствующий расчет может быть записан как:

L1> {Vin — Vout — Vsen — (Rds (on) * Iout)} * D / fsw * delta.IL

где Rds (on) — сопротивление включенного внутренний MOSFET IC. Значение обычно составляет около 0,45 при 12 В

D — рабочий цикл ИС, заданный как D = Vout / Vin

fsw — частота переключения ИС

При проектировании катушки индуктивности для данной цепи вместе с индуктивность, ток насыщения также необходимо учитывать, поскольку это два основных фактора, которые обычно влияют на общую производительность схемы.

Практическое правило, ток насыщения индуктора следует выбирать в 1,5 раза больше, чем ток светодиода.

Более того, выбор высоких значений индуктивности обеспечивает лучшее регулирование линии и нагрузки.

Выбор диода Шоттки

Диод D1, показанный на принципиальной схеме, в основном действует как диод маховика для нейтрализации обратной ЭДС катушки индуктивности в периоды, когда светодиод выключен.

Диод должен быть выбран со следующей парой важных характеристик:

Он должен иметь низкое номинальное прямое напряжение и максимально возможный допуск обратного напряжения.

Выбор конденсатора

Общее правило — всегда выбирать емкость конденсатора с допуском по напряжению в 1,5 раза выше, чем напряжение питания.

Предпочтительно следует выбирать танталовый конденсатор, поскольку он имеет высокую емкость и низкие характеристики ESR.

Предлагаемая схема драйвера светодиода постоянного тока на 1 А представлена ​​ниже:

Основные рабочие параметры приведены ниже:

Распиновка:

Предоставлено: https: // homemade-circuit .
