Зачем нужен софт-старт в усилителе мощности звука. Как работает схема плавного пуска. Какие преимущества дает использование софт-старта в УМЗЧ. Простые схемы для самостоятельной сборки.

Содержание

Что такое софт-старт и зачем он нужен в УМЗЧ

Софт-старт (soft start) или устройство плавного пуска — это схема, которая обеспечивает плавное включение блока питания усилителя мощности звуковой частоты (УМЗЧ). Основная задача софт-старта — ограничить пусковые токи при включении усилителя и защитить компоненты от перегрузки.

При прямом включении УМЗЧ в сеть возникает мощный бросок тока, связанный с зарядом емкостей фильтра блока питания. Это может привести к следующим проблемам:

  • Перегрузка и выход из строя выпрямительных диодов
  • Перегорание предохранителей
  • Искрение контактов выключателя
  • Просадка напряжения в сети
  • Помехи в питающей сети

Применение софт-старта позволяет избежать этих негативных эффектов и повысить надежность УМЗЧ.

Принцип работы схемы плавного пуска

Типовая схема софт-старта содержит следующие основные элементы:


  • Токоограничивающий резистор
  • Реле или тиристор для шунтирования резистора
  • Цепь задержки для управления коммутирующим элементом

Принцип работы софт-старта следующий:

  1. При включении питания ток идет через токоограничивающий резистор, ограничивая зарядный ток конденсаторов
  2. Через заданное время срабатывает реле и шунтирует резистор
  3. Усилитель переходит в нормальный режим работы

Такая схема обеспечивает плавную зарядку емкостей фильтра без бросков тока.

Преимущества использования софт-старта в УМЗЧ

Применение устройства плавного пуска дает следующие преимущества:

  • Повышение надежности блока питания и всего усилителя
  • Увеличение срока службы электролитических конденсаторов
  • Снижение нагрузки на сетевой трансформатор
  • Устранение щелчков в акустических системах при включении
  • Уменьшение помех в электросети

Софт-старт особенно важен для мощных УМЗЧ с большими емкостями в фильтре блока питания.

Простые схемы софт-старта для самостоятельной сборки

Рассмотрим несколько простых схем софт-старта, которые можно легко собрать своими руками:


Схема на симисторе

Простейший вариант софт-старта на симисторе:

«`text +—[BR1]—+—[R1]—+—[D1]—+ | | | | ~ +—[VS1]—+ + | | ~ +———-[C1]——-+ | | +—[F1]—-+ «`

Где:

  • BR1 — диодный мост
  • R1 — токоограничивающий резистор
  • VS1 — симистор
  • D1 — динистор
  • C1 — конденсатор задержки
  • F1 — предохранитель

Принцип работы: при включении ток идет через R1. Конденсатор C1 заряжается и при достижении напряжения пробоя динистора D1 открывает симистор VS1, шунтирующий R1.

Схема на реле

Вариант софт-старта с использованием реле:

«`text +—[BR1]—+—[R1]—+ | | | ~ +—[K1]—+ | | ~ +—[C1]—+ | | +—[F1]—-+ «`

Где:

  • BR1 — диодный мост
  • R1 — токоограничивающий резистор
  • K1 — реле
  • C1 — конденсатор задержки
  • F1 — предохранитель

Принцип работы: при включении ток идет через R1. Конденсатор C1 заряжается и при достижении напряжения срабатывания реле K1, оно замыкает свои контакты, шунтируя R1.


Как рассчитать параметры софт-старта

Для расчета компонентов схемы софт-старта нужно учитывать следующие параметры:

  • Мощность УМЗЧ
  • Емкость конденсаторов фильтра
  • Напряжение питания
  • Желаемое время задержки

Основные формулы для расчета:

  1. Сопротивление токоограничивающего резистора: R = U / I, где U — напряжение питания, I — допустимый зарядный ток
  2. Емкость конденсатора задержки: C = t / (R * ln(U / U0)), где t — время задержки, U0 — напряжение срабатывания реле

При расчете важно обеспечить достаточное ограничение тока, но не слишком большое, чтобы не затягивать процесс включения.

Особенности монтажа софт-старта в УМЗЧ

При установке софт-старта в усилитель нужно учитывать следующие моменты:

  • Размещать схему как можно ближе к входу блока питания
  • Использовать провода достаточного сечения
  • Обеспечить хорошее охлаждение силовых элементов
  • Защитить схему от наводок и помех
  • Предусмотреть возможность отключения софт-старта для обслуживания

Правильный монтаж обеспечит надежную работу устройства плавного пуска.

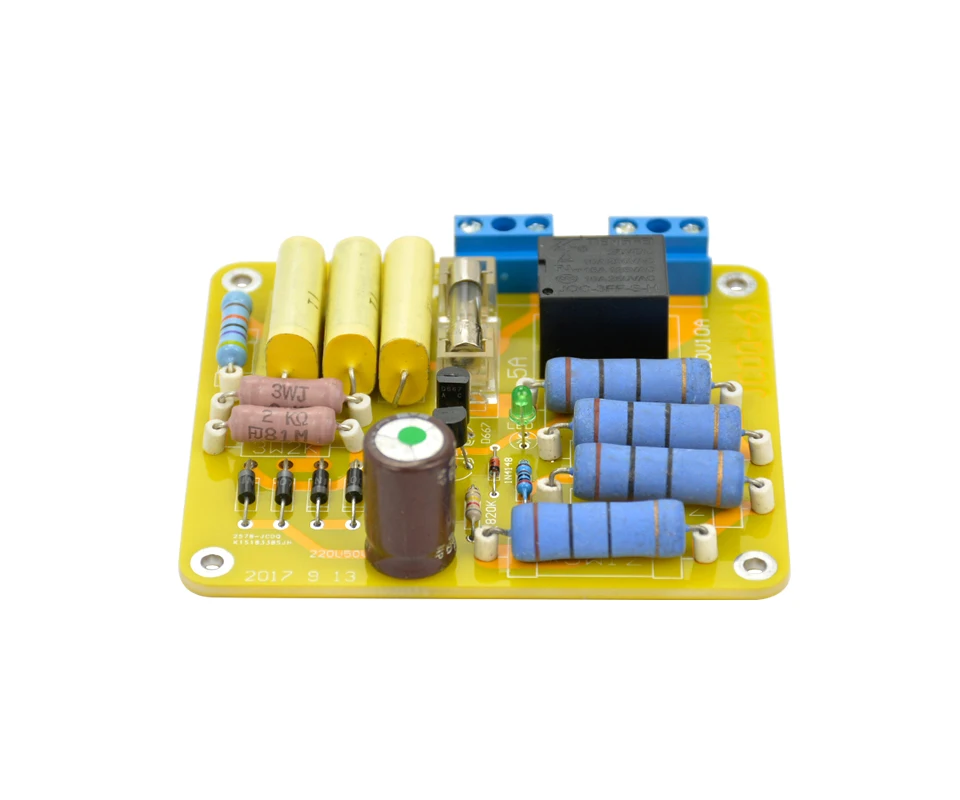

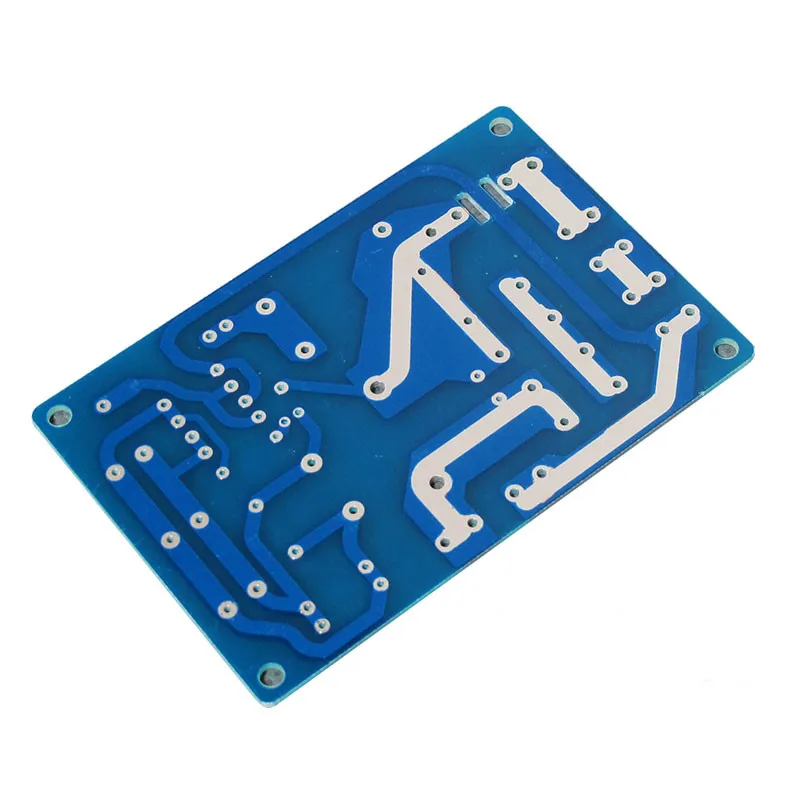

Готовые модули софт-старта

Для тех, кто не хочет самостоятельно собирать схему, существуют готовые модули софт-старта. Их преимущества:

  • Компактные размеры
  • Законченное схемотехническое решение
  • Простота установки
  • Гарантированные параметры

При выборе готового модуля нужно учитывать мощность УМЗЧ и параметры блока питания.

Заключение

Софт-старт — простое, но очень полезное устройство для УМЗЧ. Оно значительно повышает надежность усилителя и продлевает срок его службы. Схему плавного пуска можно легко собрать самостоятельно или использовать готовый модуль. В любом случае, применение софт-старта — обязательный элемент для качественного усилителя мощности.


Схема устройства плавного пуска для усилителей

Плавное включение блока питания (soft-start) как средство борьбы за
надёжность радиоэлектронной аппаратуры.

Как следует из названия,
софтстарт (soft-start) – это устройство, осуществляющее плавное включение блока питания, а точнее, снижающее пусковые токи ИП в начальный момент его включения.
В основном оно используется с электронным оборудованием, потребляющим от сети значительную мощность. Причём, чем больше потребляемая мощность и чем выше номиналы сглаживающих конденсаторов, тем больше пользы от устройства плавного пуска.
Проблема состоит в том, что конденсаторы сглаживающего фильтра в первый момент включения полностью разряжены, их реактивное сопротивление крайне низко, а поэтому и ток, потребляемый ими при заряде, может достигать значительных величин. По мере заряда конденсаторов фильтра, ток снижается и снижается довольно быстро, поэтому перегрузка, вызываемая им, является кратковременной или другими словами — импульсной.

Эксперименты, проделанные на https://electroclub.info/ с несколькими трансформаторами различной мощности выявили импульсную перегрузку по току — в 13 раз по отношению к номинальным токам вторичных обмоток.

Нельзя сказать, что такие импульсные перегрузки трансформатору приятны, однако, благодаря большой тепловой инерции мощных магнитопроводов, не являются для него смертельными.
То же самое можно сказать и про правильно выбранные (с учётом запаса по величине импульсного прямого тока) выпрямительные диоды.
Теперь, что касается электролитических фильтрующих конденсаторов. Несмотря на то, что пусковые импульсные токи через них могут значительно превышать значения предельно допустимых токов (длительных), учитывая кратковременность воздействий — к явно видимым вредным последствиям они не приводят.

Исходя из вышесказанного, можно сделать умозаключение, что устройство софтстарта является опциональным.

Однако если мы хотим 100% уверенности в том, что и через десяток лет наш трансформатор в усилителе не загудит, а мощные электролиты останутся в полном здравии, то подобное устройство, осуществляющее плавное включение БП питания, будет совсем не лишним. Что, собственно говоря, и подтверждают некоторые производители аппаратуры.

Ниже приведу схему простого и проверенного временем устройства софтстарта для усилителя Crescendo Millennium Edition от широко известного в узких кругах импортного производителя. Полная схема 137-ваттного усилителя была опубликована в журнале Elektor Electronics, 4/2001.
Вот, что пишет автор статьи T. Giesberts:


Рис.1 Источник питания без проблем, присущих серийным усилителям

Надёжный источник питания является одним из важнейших компонентов усилителя и от него в большой степени зависит окончательное качество звука. Конструкция хорошего источника питания не должна быть сложной.

Хорошо известная и широко используемая связка: трансформатор, мостовой выпрямитель и электролитический фильтрующий конденсатор — вполне адекватное решение. Однако здесь не следует пытаться сэкономить, поэтому в блоке питания, показанном на рис.1, используются два электролитических конденсатора емкостью не менее 22 000 МкФ. Спешим отметить, что речь здесь идет о монофонической версии, поэтому для стерео усилителя вам придется построить два таких ИП!

«Задержка включения питания», показанная пунктиром на Рис.1, не является обязательной, но мы бы её очень рекомендовали, особенно при использовании тороидального трансформатора.


Рис.2 Схема задержки включения сети

Эта схема делает именно то, что и предполагает её название, что гарантирует отсутствие чрезмерных скачков тока при включении сетевого напряжения. Принцип действия устройства основан на том, что ток сразу после включения питания ограничивается резисторами R4-R7.

По истечении определённого времени ( задержки), определяемого величинами ёмкостей C2 и C3, реле срабатывает, а эти резисторы замыкаются контактами реле, что приводит к началу протекания полного тока.

Используемый тип реле следует выбирать, исходя из возможности коммутировать 2000 VA нагрузку.
Напряжение питания для обмотки реле берётся непосредственно из сети через цепь, образованную C1, R3 и B1. Так что с шаловливыми ручонками надо быть поаккуратней, так как существует реальная опасность долбануться об неё током!
