Что такое термопреобразователи сопротивления платиновые. Как работают термопреобразователи сопротивления. Какие характеристики имеют термопреобразователи сопротивления платиновые серии 90. Где применяются термопреобразователи сопротивления платиновые. Какие преимущества имеют платиновые термопреобразователи сопротивления.
Принцип работы термопреобразователей сопротивления платиновых
Термопреобразователи сопротивления платиновые (ТСП) работают на основе зависимости электрического сопротивления платины от температуры. При нагревании сопротивление платинового чувствительного элемента увеличивается, а при охлаждении — уменьшается. Эта зависимость хорошо изучена и описывается математическими формулами.
Основные компоненты конструкции ТСП:
- Чувствительный элемент из платиновой проволоки или пленки
- Защитный корпус (чехол) из нержавеющей стали
- Внутренние соединительные провода
- Клеммная головка для подключения
Измерительная схема преобразует изменение сопротивления чувствительного элемента в значение температуры с высокой точностью.

Характеристики термопреобразователей сопротивления платиновых серии 90
Рассмотрим основные технические характеристики термопреобразователей сопротивления платиновых серии 90 модели 902030/10-402-1001-1-6-100-104/391:
- Диапазон измеряемых температур: от -50°C до +400°C
- Номинальная статическая характеристика: Pt100 (100 Ом при 0°C)
- Класс допуска: B (±(0,3 + 0,005|t|)°C)
- Схема подключения: 3-проводная
- Материал защитной арматуры: нержавеющая сталь 1.4571
- Диаметр монтажной части: 6 мм
- Длина монтажной части: 100 мм
Данные характеристики обеспечивают высокую точность и надежность измерений температуры в широком диапазоне.
Области применения платиновых термопреобразователей сопротивления
Термопреобразователи сопротивления платиновые серии 90 находят применение в различных отраслях промышленности и энергетики:
- Теплоэнергетика (ТЭЦ, котельные)
- Нефтехимическая промышленность
- Пищевая промышленность
- Фармацевтическое производство
- Машиностроение
- Системы вентиляции и кондиционирования
В частности, рассматриваемая модель 902030/10-402-1001-1-6-100-104/391 предназначена для измерения температуры воздуха в воздуховоде перед теплообменником на ТЭЦ ПГУ «ГСР ЭНЕРГО» в Санкт-Петербурге.

Преимущества использования платиновых термопреобразователей сопротивления
Платиновые термопреобразователи сопротивления обладают рядом важных преимуществ:
- Высокая точность измерений (до ±0,1°C)
- Широкий диапазон измеряемых температур
- Отличная долговременная стабильность характеристик
- Хорошая линейность зависимости сопротивления от температуры
- Взаимозаменяемость датчиков без дополнительной калибровки
- Устойчивость к вибрациям и механическим воздействиям
Эти преимущества делают платиновые термопреобразователи сопротивления оптимальным выбором для ответственных применений, требующих высокой точности и надежности измерений температуры.
Методы поверки термопреобразователей сопротивления платиновых
Поверка термопреобразователей сопротивления платиновых проводится в соответствии с ГОСТ 8.461-2009. Основные этапы поверки включают:
- Внешний осмотр
- Проверка электрического сопротивления изоляции
- Определение отклонения сопротивления ТС от номинальной статической характеристики
- Определение нестабильности ТС
Для поверки используются следующие эталонные средства измерений:

- Прецизионный цифровой термометр DTI-1000
- Жидкостные термостаты ТПП-1.0, ТПП-1.2
- Многоканальный прецизионный измеритель температуры МИТ 8.10(М)
Периодичность поверки термопреобразователей сопротивления платиновых составляет 2 года.
Особенности монтажа и эксплуатации платиновых термопреобразователей сопротивления
При монтаже и эксплуатации термопреобразователей сопротивления платиновых серии 90 следует соблюдать следующие правила:
- Погружать чувствительный элемент в измеряемую среду на всю длину монтажной части
- Обеспечить надежный тепловой контакт с объектом измерения
- Защищать кабельный ввод от попадания влаги
- Не допускать механических ударов и вибраций
- Соблюдать допустимый диапазон температур окружающей среды
- Периодически проводить поверку согласно установленному межповерочному интервалу
Правильный монтаж и соблюдение условий эксплуатации обеспечат долгую и надежную работу термопреобразователей.
Нормативные документы по термопреобразователям сопротивления платиновым
Основные нормативные документы, регламентирующие требования к термопреобразователям сопротивления платиновым:

- ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
- ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
- ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Данные стандарты устанавливают технические требования, методы испытаний и поверки термопреобразователей сопротивления платиновых.
57691-14: 90 мод. 902030/10-402-1001-1-6-100-104/391 Термопреобразователи сопротивления платиновые
Назначение
Термопреобразователи сопротивления платиновые серии 90 модели 902030/10-402-1001
1-6-100-104/391 (далее по тексту — термопреобразователи или ТС) предназначены для измерений температуры в воздуховоде перед теплообменником на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
Описание
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, внутренних соединительных проводов, помещенных в защитный чехол из нержавеющей стали (1.4571), а также клеммной головки, изготовленной из алюминия. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-х проводная.

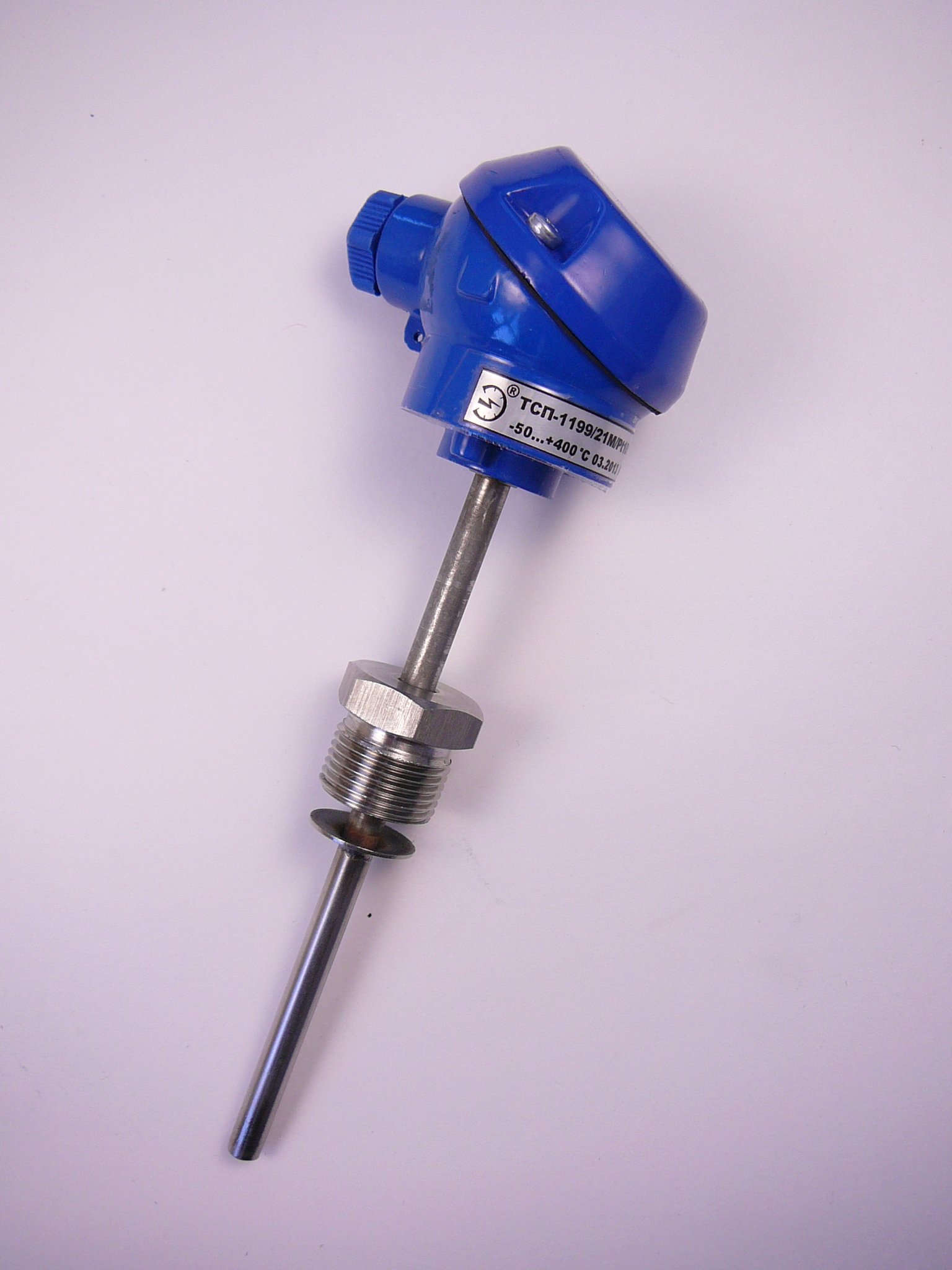

Внешний вид термопреобразователя представлен на рисунке 1.
Рис 1. Внешний вид термопреобразователя сопротивления платинового серии 90 модели 902030/10-402-1001-1-6-100-104/391.
Технические характеристики
Таблица 1
Наименование характеристики | |
Диапазон измеряемых температур, °С |
от минус 50 до плюс 400 |
Температурный коэффициент ТС а, °С-1 |
0,00385 |
У словное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 |
Pt100 |
Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом |
100 |
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 |
B |
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С |
±(0,3+0,005|ф |
Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее | 1000 |
Диаметр монтажной части ТС, мм |
6 |
Длина монтажной части ТС, мм |
100 |
Рабочие условия эксплуатации: | |
Температура окружающей среды, °С |
от минус 40 до плюс 100 |
Относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.
Комплектность
Термопреобразователь сопротивления платиновый серии 90
модели 902030/10-402-1001-1-6-100-104/391 6 шт;
Паспорт 6 экз.
Поверка
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
— термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
— термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
— многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R — измеряемое сопротивление, Ом;
— мегомметр М4100/3, рабочее напряжение до 500В.
Сведения о методах измерений
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый серии 90 модели 902030/10-402-1001-1-6-100-104/391.
Нормативные и технические документы, устанавливающие требования к термопреобразователю сопротивления платиновому серии 90 модели 902030/10-402-1001-1-6-100-104/391
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
Термопреобразователи сопротивления платиновые 90 мод. 902030/10-402-1001-1-6-100-104/391
Применение
Термопреобразователи сопротивления платиновые серии 90 модели 902030/10-402-1001
1-6-100-104/391 (далее по тексту — термопреобразователи или ТС) предназначены для измерений температуры в воздуховоде перед теплообменником на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
Подробное описание
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, внутренних соединительных проводов, помещенных в защитный чехол из нержавеющей стали (1.4571), а также клеммной головки, изготовленной из алюминия. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-х проводная.
Внешний вид термопреобразователя представлен на рисунке 1.
Рис 1. Внешний вид термопреобразователя сопротивления платинового серии 90 модели 902030/10-402-1001-1-6-100-104/391.
Технические данные
Таблица 1
Наименование характеристики | |
Диапазон измеряемых температур, °С |
от минус 50 до плюс 400 |
Температурный коэффициент ТС а, °С-1 |
0,00385 |
У словное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 |
Pt100 |
Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом |
100 |
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 |
B |
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С |
±(0,3+0,005|ф |
Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее |
1000 |
Диаметр монтажной части ТС, мм |
6 |
Длина монтажной части ТС, мм |
100 |
Рабочие условия эксплуатации: | |
Температура окружающей среды, °С |
от минус 40 до плюс 100 |
Относительная влажность воздуха, %, не более |
80 |
Утвержденный тип
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.
Комплект
Термопреобразователь сопротивления платиновый серии 90
модели 902030/10-402-1001-1-6-100-104/391 6 шт;
Паспорт 6 экз.
Информация о поверке
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
— термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
— термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
— многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R — измеряемое сопротивление, Ом;
— мегомметр М4100/3, рабочее напряжение до 500В.
Методы измерений
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый серии 90 модели 902030/10-402-1001-1-6-100-104/391.
Нормативные и технические документы, устанавливающие требования к термопреобразователю сопротивления платиновому серии 90 модели 902030/10-402-1001-1-6-100-104/391
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Рекомендации
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
