Сопротивление изоляции это. Сопротивление изоляции: измерение, нормы и контроль безопасности электрооборудования

Что такое сопротивление изоляции. Как измеряется сопротивление изоляции. Какие нормы сопротивления изоляции существуют. Почему важен контроль сопротивления изоляции. Какие приборы используются для измерения сопротивления изоляции.

Что такое сопротивление изоляции и почему оно важно

Сопротивление изоляции — это способность изоляционных материалов препятствовать прохождению электрического тока. Это критически важный параметр для обеспечения безопасности и надежности работы электрооборудования.

Высокое сопротивление изоляции необходимо для:

• Предотвращения поражения электрическим током
• Снижения риска возникновения пожаров
• Обеспечения стабильной работы электрических систем
• Увеличения срока службы электрооборудования

Со временем изоляция может разрушаться под воздействием различных факторов, что приводит к снижению ее сопротивления. Поэтому регулярные измерения этого параметра крайне важны.

Нормы сопротивления изоляции по ПУЭ

Правила устройства электроустановок (ПУЭ) устанавливают следующие основные нормы сопротивления изоляции:

• Для электропроводки в сухих помещениях — не менее 0,5 МОм
• Для стационарных электроплит — не менее 1 МОм
• Для распределительных устройств — не менее 1 МОм
• Для цепей напряжением до 50 В — не менее 0,3 МОм
• Для электродвигателей напряжением 100-380 В — не менее 0,5 МОм
• Для кабельных линий до 1 кВ — не менее 1 МОм

Соответствие этим нормам обеспечивает безопасную эксплуатацию электрооборудования. Снижение сопротивления ниже указанных значений требует принятия мер по восстановлению изоляции.

Методика измерения сопротивления изоляции

Измерение сопротивления изоляции проводится с помощью специальных приборов — мегаомметров. Процедура измерения включает следующие основные этапы:

1. Отключение измеряемой цепи от источника питания
2. Подключение мегаомметра к проверяемому участку
3. Подача испытательного напряжения от мегаомметра
4. Снятие показаний прибора
5. Расчет сопротивления изоляции

При измерениях важно соблюдать технику безопасности и учитывать влияние температуры окружающей среды на результаты.

Приборы для измерения сопротивления изоляции

Основным прибором для измерения сопротивления изоляции является мегаомметр. Существует два основных типа мегаомметров:

Аналоговые (стрелочные) мегаомметры

Принцип действия основан на механическом генераторе напряжения. Преимущества:

• Простота конструкции и использования
• Высокая надежность
• Не требуют элементов питания

Недостатки:

• Большие габариты и вес
• Меньшая точность измерений

Цифровые мегаомметры

Работают на основе электронных схем. Преимущества:

• Высокая точность измерений
• Компактные размеры
• Расширенный функционал (память, интерфейсы)
• Автоматическая обработка результатов

Недостатки:

• Зависимость от элементов питания
• Более высокая стоимость

Выбор конкретного прибора зависит от специфики измерений и требований к точности результатов.

Факторы, влияющие на сопротивление изоляции

На величину сопротивления изоляции могут влиять различные факторы:

• Температура окружающей среды
• Влажность воздуха
• Загрязнение поверхности изоляции
• Механические повреждения
• Старение изоляционных материалов
• Воздействие агрессивных сред

При проведении измерений и анализе результатов необходимо учитывать влияние этих факторов для получения достоверных данных о состоянии изоляции.

Периодичность проверки сопротивления изоляции

Регулярность измерений сопротивления изоляции регламентируется нормативными документами и зависит от типа оборудования. Основные случаи, когда необходимо проводить измерения:

• При вводе нового оборудования в эксплуатацию
• После ремонта или модернизации электроустановок
• В ходе планового технического обслуживания
• При обнаружении признаков ухудшения состояния изоляции
• После аварийных ситуаций

Для большинства электроустановок рекомендуется проводить измерения не реже одного раза в год. Однако для ответственного оборудования или в сложных условиях эксплуатации может потребоваться более частый контроль.

Документирование результатов измерений

Результаты измерений сопротивления изоляции должны быть надлежащим образом задокументированы. Это необходимо для:

• Отслеживания динамики изменения состояния изоляции
• Планирования профилактических работ
• Обоснования необходимости ремонта или замены оборудования
• Подтверждения соблюдения норм безопасности при проверках

Протокол измерений должен содержать следующую информацию:

1. Дата и время проведения измерений
2. Тип и характеристики измеряемого оборудования
3. Используемые измерительные приборы
4. Условия проведения измерений (температура, влажность)
5. Полученные результаты
6. Заключение о соответствии нормам
7. Подписи ответственных лиц

Правильное документирование позволяет эффективно управлять техническим состоянием электрооборудования и предотвращать аварийные ситуации.

Меры по восстановлению сопротивления изоляции

Если измерения показывают снижение сопротивления изоляции ниже допустимых значений, необходимо принять меры по его восстановлению. Основные способы включают:

• Очистка и сушка изоляции
• Замена поврежденных участков
• Применение специальных изолирующих составов
• Полная замена изоляции или оборудования

Выбор конкретного метода зависит от причин снижения сопротивления и степени повреждения изоляции. В некоторых случаях может потребоваться комплексный подход.

Важно помнить, что работы по восстановлению изоляции должны проводиться квалифицированным персоналом с соблюдением всех требований безопасности.

Последствия недостаточного сопротивления изоляции

Игнорирование проблем с сопротивлением изоляции может привести к серьезным последствиям:

• Повышение риска поражения электрическим током
• Возникновение коротких замыканий и пожаров
• Выход из строя дорогостоящего оборудования
• Простои производства из-за аварий
• Штрафные санкции за нарушение норм безопасности

В особо тяжелых случаях недостаточное внимание к состоянию изоляции может привести к человеческим жертвам и крупным материальным потерям.

Поэтому регулярный контроль сопротивления изоляции и своевременное устранение выявленных проблем являются критически важными для обеспечения безопасности и надежности электрических систем.

Нормы сопротивления изоляции. Каким должно быть значение сопротивления изоляции

Нормы сопротивления изоляции — это очень важный показатель, который напрямую связан с показателями работоспособности электрооборудования, а также степени его безопасности для всех людей, которые вступают с ним в контакт. Наиболее часто данный параметр касается соединительных проводов в комплекте с кабельными линиями, которые во время активного использования подвергаются самым разным воздействиям. В основании самой методики замеров сопротивления изоляции лежит всем известный закон Ома для электрической цепи.

Согласно нормам ПУЭ, сопротивление кабелей должно отвечать определенным значениям, несоответствие которых может привести к серьезным последствиям. Сопротивлением изоляции принято называть отсутствие возможности пропускать сквозь себя электричество. При этом для всех видов диэлектриков с учетом места их применения существуют определенные официально задокументированные требования. Именно в ПУЭ обозначены необходимые значения и периодичность проверки электрических установок. Также некоторые сведения есть и в ПТЭЭП.

Все виды испытаний условно можно поделить на три основные категории:

• Измерения, которые проводит производитель на заводе.
• Измерения, которые проводят непосредственно на объекте сразу после проведения ремонта или модернизации.
• Регулярные измерения, которые проводят в соответствии с требованиями ПУЭ и стандартными правилами безопасности.

В большинстве случаев повреждения изоляции, если не считать заводских, формируются под влиянием внешних условий и несоответствия нормам эксплуатации. Наиболее часто проявляется влияние сверхтоков, из-за чего изоляция нагревается и начинает разрушаться. Не стоит также исключать влияние тех или иных химических реагентов и наличие разрывов, которые могут появиться из-за ошибок при монтаже. Знание норм изоляции кабеля ПУЭ позволит позаботиться о пожарной безопасности и избежать поражения человека электрическим током.

Все дефекты изоляции принято называть пробоем. То есть, это случай, при котором между двумя изначально тщательно изолированными друг от друга жилами формируется электрический контакт. При наличии пробоя в изоляции можно заметить прожженное отверстие. Также в некоторых случаях меняется цвет изоляции. Основой механизма пробоя диэлектрика, находящегося в твердом состоянии, принято считать некий лавинообразный процесс электронном формате. Он появляется в связи с образованием в материале особого газоразрядного канала плазменного типа.

Главные причины неисправности изоляции

Важно понимать, что оболочки современных силовых кабелей изготавливают из очень прочных и надежных материалов, однако даже они не вечны и по некоторым причинам могут в один момент перестать выводить свои функции. Среди наиболее популярных причин подобного исхода можно выделить:

1. Климатические особенности определенного региона. Излишне высокие температуры совместно с негативным влиянием ультрафиолета со временем начинают портить изоляцию кабеля. Тоже самое касается и сильных морозов, что особенно характерно для северных широт.
2. Несоблюдение температурного режима. Этот пункт тесно связан с первым.
3. Механические повреждения и деформации. Оборвать кабель или, например, повредить его мебелью на самом деле проще, чем может показаться.

Негативное влияние высокого напряжения. То есть, оболочка под действием тока начинает разрушаться изнутри.

Естественно, чтобы определить степень повреждения и разобраться, допустимо ли в дальнейшем эксплуатировать кабели и провода, необходимо измерить сопротивление изоляции во всех участках. Но если повреждения будут заметны невооруженным глазом, то проведение испытаний теряет всякий смысл.

Если все именно так, то поврежденный участок придется либо отремонтировать, если это вообще возможно, либо заменить.

Если своевременно выполнить все необходимые процедуры, то получится избежать не только лишних затрат, но и большого количества проблем. Можно будет не беспокоиться, что неожиданно возникнет короткое замыкание, пожар или поражение человека электрическим током.

Доверять измерение норм сопротивления изоляции следует исключительно профессионалам в данной сфере, которые имеют соответствующее удостоверение и как минимум третью группу допуска. И это при условии, что измерения проводят при напряжении в сети менее 1 кВ. Если данный показатель будет выше, то специалист должен иметь минимум четвертую группу допуска.

Как только специалист проверит сопротивление изоляции, то он обработает полученные результаты и сделает вывод относительно возможности использовать проводку в дальнейшем. При этом, чтобы получить достоверную информацию, важно учитывать даже температуру окружающей среды. Сопротивление изоляции кабеля по нормам таблицы ПУЭ будет актуально при температуре окружающей среды в двадцать градусов по Цельсию. Если расчеты проводят при другом температурном режиме, то результат необходимо пересчитать согласно определенной формуле:

R=K×Rиз.

В данном случае K является коэффициентом приведения. Параметр указан в дополнениях к ПУЭ.

Приемлемые значения

Мы уже поняли, как вычисляют сопротивление изоляции кабеля по нормам ПУЭ. Осталось разобраться, какими могут быть допустимые значения. Отметим, что самые низкие параметры измеренных напряжений обязаны быть выше, нежели нормированные значения. Требуемую величину сопротивления закладывает завод-изготовитель кабельной или другой электрической продукции с учетом действующих технических условий.

Всю электротехническую продукцию делят на несколько категорий. Она может быть:

• распределительной;
• силовой;
• общего применения;
• контрольной.

Однако между собой изделия делят по физическим, а также по конструктивным характеристикам. Связано это в первую очередь со средой окружения, в которой продукцию используют. К примеру, если речь идет о кабеле, который прокладывают в земле, то его дополнительно усиливают с помощью металлической ленты, а изоляция состоит из нескольких слоев.

Измерение сопротивления изоляции кабеля ПУЭ производят в Омах. Однако величины показателей всегда очень большие, в связи с чем применяют приставку мега. Используемое число, как правило, рассчитано для определенной длины, например, в километр. Если длина будет меньше, то необходимо провести перерасчет.

Если говорить о кабелях передающих сигнал на низких частотах, которые применяют в связи, то минимальное сопротивление изоляции обязано быть свыше 5000 МОм/км. В случае с магистральными линиями данный показатель должен превышать 10 000. В процессе всегда также указывают минимальное значение на этикетке устройства.

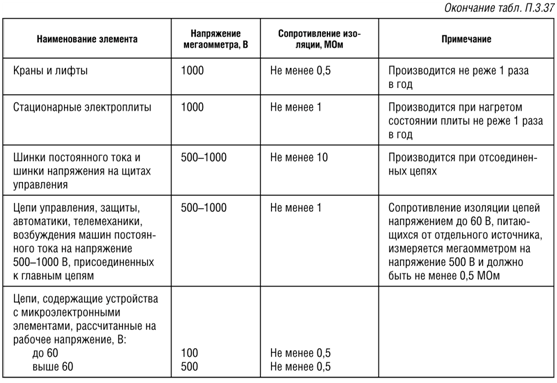

Среди основных норм сопротивления изоляции кабеля по ПУЭ можно выделить:

• У кабеля в помещении с идеальными условиями окружающей среды показатель составит 0,50 МОм.
• У электроплит, которые запрещено переносить показатель составит 1 МОм;
• У электрощитовых с распределительными частями и магистральными проводами показатель составит 1 МОм.
• У изделий, на которые подают напряжение в пределах 50 В показатель составит 0,3 МОм.
• У электромоторов и прочих приборов, которые работают при напряжении от 100 до 380 вольт, показатель составит 0,5 МОм.
• У устройств, которые подключают к электролинии, предназначенной специально для передачи сигнала с амплитудой меньше 1 кВ, показатель составит 1 МОм.

Измерительные приборы

Мы разобрались, какое сопротивление изоляции должно быть. Теперь стоит поговорить об измерительных приборах, которые применяют в процессе. Условно их можно поделить на две большие группы:

• щитовые измерители переменного тока;
• малогабаритные мобильные приборы, которые возможно переносить вручную.

Для начала рассмотрим первый вариант. Его обычно используют в сочетании со стационарными или подвижными установками, которые обязательно имеют собственную нейтраль. Конструкция у них достаточно простая. Основой является индикаторная часть и релейная. Система может без перерыва действовать на сетях, поддерживающих напряжение в 220 или 380 Вольт.

Электрическое сопротивление изоляции кабелей в большинстве случаев замеряют с помощью мобильных устройств — так называемых мегаомметров. От обычного омметра прибор отличается тем, что создан специально для измерений особого класса, оценивая состояние изоляции в то время, как на нее влияет высокое напряжение.

Сразу стоит отметить, что импульсные посылки, амплитуда которых составляет приблизительно 1-2 кВ, генерируют сами мегаомметры.

Наиболее популярные модели подобных приборов могут быть как цифровыми, так и аналоговыми. Системы второго типа, чтобы получить определенную величину испытательного напряжения, применяют механический принцип, примерно как в «динамо-машине». Эксперты часто называют такие приборы стрелочными, так как они на самом деле имеют специальную градуированную шкалу и измерительную головку со стрелкой.

Принято считать, что подобные устройства достаточно надежные, но при этом максимально простые в плане управления. Однако они уже морально устарели. С ними не слишком комфортно работать из-за большой массы и не менее больших габаритов. Их смогли довольно удачно заменить цифровые аналоги, имеющие очень мощный генератор. Его основой является ШИМ контроллер и ряд полевых транзисторов.

Такие модели, учитывая особенности конструкции, могут работать от сетевого адаптера или за счет автономного источника питания, как вариант — аккумуляторной батареи. Вся необходимая информация при использовании подобного прибора в любом случае появляется на ЖК-дисплее. Принцип работа системы на самом деле довольно простой. Устройство сравнивает проверяемый параметр и эталон, после чего полученная информация направляется в особый блок, так называемый анализатор, где подвергается обработке.

Но на этом различия механических и цифровых приборов не заканчиваются. У вторых более приемлемые габариты и относительно невысокая масса, за счет чего использовать их в разы удобнее, особенно если речь идет о полевых испытаниях. Но стоит учитывать, что для взаимодействия с подобными приборами необходимо иметь определенные знания и навыки. Только так возможно правильно подготовить прибор, чтобы во время измерений получить минимальный показатель погрешности.

Тут стоит сказать, что использовать для проверки изоляции кабелей обычные измерительные приборы попросту бессмысленно. С подобной задачей не справится даже самый «продвинутый» мультиметр или любое подобное устройство. Они позволят лишь приблизительно оценить параметры, но процент погрешности будет очень высок.

Документирование результатов исследований

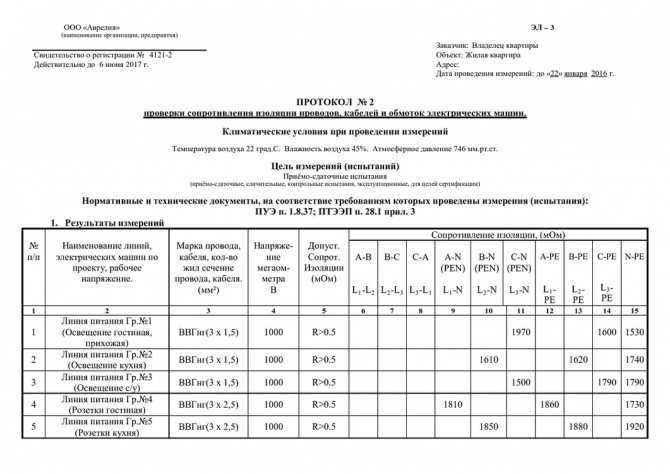

Значения сопротивления изоляции сразу после проведения всех работ специалисты обязательно должны внести в отдельный документ, где и фиксируется вся информация.

Если тщательно изучить нормы ПУЭ, то станет понятно, что в сетях трехфазного типа обязательно необходимо выполнять как минимум десять замеров. И все они должны быть отражены в протоколе сопротивления изоляции.

Если специалист будет работать с бытовыми однофазными цепями, то будет более чем достаточно провести всего три замера. В последних строчках документа специалист в обязательном порядке должен будет указать, соответствуют ли результаты проверки требованиям ПУЭ.

Специалист обязательно вносит и ряд других данных:

• точную дату и количество проведенных обследований;
• информацию о составе рабочей бригады — обслуживающего персонала;
• перечень измерительных приборов, которые используют в ходе проверки;
• схему подключения приборов, температуру окружающей среды и условия, при которых проводили работы.

Как только напряжение сопротивления изоляции будет проверено, а все данные занесены в документ, журнал убирают в максимально надежное место. Там он должен находиться до очередных плановых или внеплановых испытаний. Сохранить бумаги очень важно, ведь в случае возникновения аварийной ситуации они докажут, что вины собственника в происходящем нет и проводка была полностью исправна.

Дополнительно готовый протокол должен быть заверен подписью проверяющего, который входит в оперативный состав и человека, который отвечал за работы. Конечно, оформить акты замеров возможности и в обычном блокноте, но гораздо разумнее, законнее и более надежно использовать специальный бланк.

Важно понимать, что в заранее распечатанной бумаге будут содержаться пункты, где отмечают:

• Перечень главных нормативов по контролируемому параметру.
• Все средства измерения, которые были использованы в процессе.
• Точную последовательность действий специалиста.

Дополнительно в форме актов измерения электрических проводок присутствуют и готовые таблицы, которые возможно сразу же заполнить. В таком виде таблицу составляют на ПК, после чего документ достаточно распечатать в нескольких экземплярах и можно смело использовать. Таким образом специалисты не только экономят собственное время, но и придают всем нормативным актам более законченный и официальный вид.

Когда и в какой ситуации производят замеры установок наружного типа

Проверка сопротивления изоляции согласно закону обязательно проводится в следующих ситуациях:

1. На этапе изготовления продукции прямо на предприятии.
2. Перед началом монтажных работ прямо на электротехническом объекте.
3. Сразу после завершения работы прямо перед запуском системы в эксплуатацию, то есть, перед подачей напряжения.
4. После крупных аварий и при определении недопустимых дефектов.
5. Непосредственно в ходе проведения технического обслуживания в заранее оговоренные сроки, которые всегда указывают в технической документации на тот или иной вид оборудования.

Сопротивление изоляции должно быть всегда в норме, ведь от него во многом зависит сохранность имущество, а также здоровье и жизнь обслуживающего персонала. Если нарушать четко прописанные требования или попросту не соблюдать установленные сроки проверок, то шанс появления сбоев при работе очень редко возрастет. Естественно, в этом случае к нарушителям органы власти применят предусмотренные законом штрафы или ряд других санкций. Если ситуация выйдет из под контроля и из-за этих нарушений пострадают люди, то руководству придется нести ответственность иного рода. Тут в дело вступит уголовный кодекс РФ. Именно по этой причине все лица, которые отвечают за электрическое оборудование на предприятии, обязаны вовремя подготавливать планы по проведению замеров сопротивления изоляции.

Если необходимо провести плановую или внеплановую проверку, то вы всегда можете обратиться за помощью в компанию «Мегаватт Сервис». А если до сих пор остались какие-то вопросы, то наши специалисты профессионально ответят на них.

Измерение сопротивления изоляции в Москве и МО

1. Общие положения

Настоящая политика обработки персональных данных составлена в соответствии с требованиями Федерального закона от 27.07.2006. №152-ФЗ «О персональных данных» (далее — Закон о персональных данных) и определяет порядок обработки персональных данных и меры по обеспечению безопасности персональных данных, предпринимаемые http://vseizmerenia. ru (далее – Оператор).
1.1. Оператор ставит своей важнейшей целью и условием осуществления своей деятельности соблюдение прав и свобод человека и гражданина при обработке его персональных данных, в том числе защиты прав на неприкосновенность частной жизни, личную и семейную тайну.
1.2. Настоящая политика Оператора в отношении обработки персональных данных (далее – Политика) применяется ко всей информации, которую Оператор может получить о посетителях веб-сайта https://vseizmerenia.ru.

2. Основные понятия, используемые в Политике

2.1. Автоматизированная обработка персональных данных – обработка персональных данных с помощью средств вычислительной техники.
2.2. Блокирование персональных данных – временное прекращение обработки персональных данных (за исключением случаев, если обработка необходима для уточнения персональных данных).
2.3. Веб-сайт – совокупность графических и информационных материалов, а также программ для ЭВМ и баз данных, обеспечивающих их доступность в сети интернет по сетевому адресу https://vseizmerenia. ru.
2.4. Информационная система персональных данных — совокупность содержащихся в базах данных персональных данных, и обеспечивающих их обработку информационных технологий и технических средств.
2.5. Обезличивание персональных данных — действия, в результате которых невозможно определить без использования дополнительной информации принадлежность персональных данных конкретному Пользователю или иному субъекту персональных данных.
2.6. Обработка персональных данных – любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.
2.7. Оператор – государственный орган, муниципальный орган, юридическое или физическое лицо, самостоятельно или совместно с другими лицами организующие и (или) осуществляющие обработку персональных данных, а также определяющие цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными.
2.8. Персональные данные – любая информация, относящаяся прямо или косвенно к определенному или определяемому Пользователю веб-сайта https://vseizmerenia.ru.
2.9. Персональные данные, разрешенные субъектом персональных данных для распространения, — персональные данные, доступ неограниченного круга лиц к которым предоставлен субъектом персональных данных путем дачи согласия на обработку персональных данных, разрешенных субъектом персональных данных для распространения в порядке, предусмотренном Законом о персональных данных (далее — персональные данные, разрешенные для распространения).
2.10. Пользователь – любой посетитель веб-сайта https://vseizmerenia.ru.
2.11. Предоставление персональных данных – действия, направленные на раскрытие персональных данных определенному лицу или определенному кругу лиц.
2.12. Распространение персональных данных – любые действия, направленные на раскрытие персональных данных неопределенному кругу лиц (передача персональных данных) или на ознакомление с персональными данными неограниченного круга лиц, в том числе обнародование персональных данных в средствах массовой информации, размещение в информационно-телекоммуникационных сетях или предоставление доступа к персональным данным каким-либо иным способом.
2.13. Трансграничная передача персональных данных – передача персональных данных на территорию иностранного государства органу власти иностранного государства, иностранному физическому или иностранному юридическому лицу.
2.14. Уничтожение персональных данных – любые действия, в результате которых персональные данные уничтожаются безвозвратно с невозможностью дальнейшего восстановления содержания персональных данных в информационной системе персональных данных и (или) уничтожаются материальные носители персональных данных.

3. Основные права и обязанности Оператора

3.1. Оператор имеет право:
– получать от субъекта персональных данных достоверные информацию и/или документы, содержащие персональные данные;
– в случае отзыва субъектом персональных данных согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без согласия субъекта персональных данных при наличии оснований, указанных в Законе о персональных данных;
– самостоятельно определять состав и перечень мер, необходимых и достаточных для обеспечения выполнения обязанностей, предусмотренных Законом о персональных данных и принятыми в соответствии с ним нормативными правовыми актами, если иное не предусмотрено Законом о персональных данных или другими федеральными законами.
3.2. Оператор обязан:
– предоставлять субъекту персональных данных по его просьбе информацию, касающуюся обработки его персональных данных;
– организовывать обработку персональных данных в порядке, установленном действующим законодательством РФ;
– отвечать на обращения и запросы субъектов персональных данных и их законных представителей в соответствии с требованиями Закона о персональных данных;
– сообщать в уполномоченный орган по защите прав субъектов персональных данных по запросу этого органа необходимую информацию в течение 30 дней с даты получения такого запроса;
– публиковать или иным образом обеспечивать неограниченный доступ к настоящей Политике в отношении обработки персональных данных;
– принимать правовые, организационные и технические меры для защиты персональных данных от неправомерного или случайного доступа к ним, уничтожения, изменения, блокирования, копирования, предоставления, распространения персональных данных, а также от иных неправомерных действий в отношении персональных данных;
– прекратить передачу (распространение, предоставление, доступ) персональных данных, прекратить обработку и уничтожить персональные данные в порядке и случаях, предусмотренных Законом о персональных данных;
– исполнять иные обязанности, предусмотренные Законом о персональных данных.

4. Основные права и обязанности субъектов персональных данных

4.1. Субъекты персональных данных имеют право:
– получать информацию, касающуюся обработки его персональных данных, за исключением случаев, предусмотренных федеральными законами. Сведения предоставляются субъекту персональных данных Оператором в доступной форме, и в них не должны содержаться персональные данные, относящиеся к другим субъектам персональных данных, за исключением случаев, когда имеются законные основания для раскрытия таких персональных данных. Перечень информации и порядок ее получения установлен Законом о персональных данных;
– требовать от оператора уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав;
– выдвигать условие предварительного согласия при обработке персональных данных в целях продвижения на рынке товаров, работ и услуг;
– на отзыв согласия на обработку персональных данных;
– обжаловать в уполномоченный орган по защите прав субъектов персональных данных или в судебном порядке неправомерные действия или бездействие Оператора при обработке его персональных данных;
– на осуществление иных прав, предусмотренных законодательством РФ.
4.2. Субъекты персональных данных обязаны:
– предоставлять Оператору достоверные данные о себе;
– сообщать Оператору об уточнении (обновлении, изменении) своих персональных данных.
4.3. Лица, передавшие Оператору недостоверные сведения о себе, либо сведения о другом субъекте персональных данных без согласия последнего, несут ответственность в соответствии с законодательством РФ.

5. Оператор может обрабатывать следующие персональные данные Пользователя

5.1. Фамилия, имя, отчество.
5.2. Электронный адрес.
5.3. Номера телефонов.
5.4. Фотографии.
5.5. Также на сайте происходит сбор и обработка обезличенных данных о посетителях (в т.ч. файлов «cookie») с помощью сервисов интернет-статистики (Яндекс Метрика и Гугл Аналитика и других).
5.6. Вышеперечисленные данные далее по тексту Политики объединены общим понятием Персональные данные.
5.7. Обработка специальных категорий персональных данных, касающихся расовой, национальной принадлежности, политических взглядов, религиозных или философских убеждений, интимной жизни, Оператором не осуществляется.
5.8. Обработка персональных данных, разрешенных для распространения, из числа специальных категорий персональных данных, указанных в ч. 1 ст. 10 Закона о персональных данных, допускается, если соблюдаются запреты и условия, предусмотренные ст. 10.1 Закона о персональных данных.
5.9. Согласие Пользователя на обработку персональных данных, разрешенных для распространения, оформляется отдельно от других согласий на обработку его персональных данных. При этом соблюдаются условия, предусмотренные, в частности, ст. 10.1 Закона о персональных данных. Требования к содержанию такого согласия устанавливаются уполномоченным органом по защите прав субъектов персональных данных.
5.9.1 Согласие на обработку персональных данных, разрешенных для распространения, Пользователь предоставляет Оператору непосредственно.
5.9.2 Оператор обязан в срок не позднее трех рабочих дней с момента получения указанного согласия Пользователя опубликовать информацию об условиях обработки, о наличии запретов и условий на обработку неограниченным кругом лиц персональных данных, разрешенных для распространения.
5.9.3 Передача (распространение, предоставление, доступ) персональных данных, разрешенных субъектом персональных данных для распространения, должна быть прекращена в любое время по требованию субъекта персональных данных. Данное требование должно включать в себя фамилию, имя, отчество (при наличии), контактную информацию (номер телефона, адрес электронной почты или почтовый адрес) субъекта персональных данных, а также перечень персональных данных, обработка которых подлежит прекращению. Указанные в данном требовании персональные данные могут обрабатываться только Оператором, которому оно направлено.
5.9.4 Согласие на обработку персональных данных, разрешенных для распространения, прекращает свое действие с момента поступления Оператору требования, указанного в п. 5.9.3 настоящей Политики в отношении обработки персональных данных.

6. Принципы обработки персональных данных

6.1. Обработка персональных данных осуществляется на законной и справедливой основе.
6.2. Обработка персональных данных ограничивается достижением конкретных, заранее определенных и законных целей. Не допускается обработка персональных данных, несовместимая с целями сбора персональных данных.
6.3. Не допускается объединение баз данных, содержащих персональные данные, обработка которых осуществляется в целях, несовместимых между собой.
6.4. Обработке подлежат только персональные данные, которые отвечают целям их обработки.
6.5. Содержание и объем обрабатываемых персональных данных соответствуют заявленным целям обработки. Не допускается избыточность обрабатываемых персональных данных по отношению к заявленным целям их обработки.
6.6. При обработке персональных данных обеспечивается точность персональных данных, их достаточность, а в необходимых случаях и актуальность по отношению к целям обработки персональных данных. Оператор принимает необходимые меры и/или обеспечивает их принятие по удалению или уточнению неполных или неточных данных.
6.7. Хранение персональных данных осуществляется в форме, позволяющей определить субъекта персональных данных, не дольше, чем этого требуют цели обработки персональных данных, если срок хранения персональных данных не установлен федеральным законом, договором, стороной которого, выгодоприобретателем или поручителем по которому является субъект персональных данных. Обрабатываемые персональные данные уничтожаются либо обезличиваются по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.

7. Цели обработки персональных данных

7.1. Цель обработки персональных данных Пользователя:
– информирование Пользователя посредством отправки электронных писем.
7.2. Также Оператор имеет право направлять Пользователю уведомления о новых продуктах и услугах, специальных предложениях и различных событиях. Пользователь всегда может отказаться от получения информационных сообщений, направив Оператору письмо на адрес электронной почты [email protected] г. Москва, ул. 50 лет Октября, д.7 с пометкой «Отказ от уведомлений о новых продуктах и услугах и специальных предложениях».
7.3. Обезличенные данные Пользователей, собираемые с помощью сервисов интернет-статистики, служат для сбора информации о действиях Пользователей на сайте, улучшения качества сайта и его содержания.

8. Правовые основания обработки персональных данных

8.1. Правовыми основаниями обработки персональных данных Оператором являются:
– уставные (учредительные) документы Оператора;
– федеральные законы, иные нормативно-правовые акты в сфере защиты персональных данных;
– согласия Пользователей на обработку их персональных данных, на обработку персональных данных, разрешенных для распространения.
8.2. Оператор обрабатывает персональные данные Пользователя только в случае их заполнения и/или отправки Пользователем самостоятельно через специальные формы, расположенные на сайте https://vseizmerenia.ru или направленные Оператору посредством электронной почты. Заполняя соответствующие формы и/или отправляя свои персональные данные Оператору, Пользователь выражает свое согласие с данной Политикой.
8.3. Оператор обрабатывает обезличенные данные о Пользователе в случае, если это разрешено в настройках браузера Пользователя (включено сохранение файлов «cookie» и использование технологии JavaScript).
8.4. Субъект персональных данных самостоятельно принимает решение о предоставлении его персональных данных и дает согласие свободно, своей волей и в своем интересе.

9. Условия обработки персональных данных

9.1. Обработка персональных данных осуществляется с согласия субъекта персональных данных на обработку его персональных данных.
9.2. Обработка персональных данных необходима для достижения целей, предусмотренных международным договором Российской Федерации или законом, для осуществления возложенных законодательством Российской Федерации на оператора функций, полномочий и обязанностей.
9.3. Обработка персональных данных необходима для осуществления правосудия, исполнения судебного акта, акта другого органа или должностного лица, подлежащих исполнению в соответствии с законодательством Российской Федерации об исполнительном производстве.
9.4. Обработка персональных данных необходима для исполнения договора, стороной которого либо выгодоприобретателем или поручителем по которому является субъект персональных данных, а также для заключения договора по инициативе субъекта персональных данных или договора, по которому субъект персональных данных будет являться выгодоприобретателем или поручителем.
9.5. Обработка персональных данных необходима для осуществления прав и законных интересов оператора или третьих лиц либо для достижения общественно значимых целей при условии, что при этом не нарушаются права и свободы субъекта персональных данных.
9.6. Осуществляется обработка персональных данных, доступ неограниченного круга лиц к которым предоставлен субъектом персональных данных либо по его просьбе (далее – общедоступные персональные данные).
9.7. Осуществляется обработка персональных данных, подлежащих опубликованию или обязательному раскрытию в соответствии с федеральным законом.

10. Порядок сбора, хранения, передачи и других видов обработки персональных данных

Безопасность персональных данных, которые обрабатываются Оператором, обеспечивается путем реализации правовых, организационных и технических мер, необходимых для выполнения в полном объеме требований действующего законодательства в области защиты персональных данных.
10.1. Оператор обеспечивает сохранность персональных данных и принимает все возможные меры, исключающие доступ к персональным данным неуполномоченных лиц.
10.2. Персональные данные Пользователя никогда, ни при каких условиях не будут переданы третьим лицам, за исключением случаев, связанных с исполнением действующего законодательства либо в случае, если субъектом персональных данных дано согласие Оператору на передачу данных третьему лицу для исполнения обязательств по гражданско-правовому договору.
10.3. В случае выявления неточностей в персональных данных, Пользователь может актуализировать их самостоятельно, путем направления Оператору уведомление на адрес электронной почты Оператора [email protected] г. Москва, ул. 50 лет Октября, д.7 с пометкой «Актуализация персональных данных».
10.4. Срок обработки персональных данных определяется достижением целей, для которых были собраны персональные данные, если иной срок не предусмотрен договором или действующим законодательством.
Пользователь может в любой момент отозвать свое согласие на обработку персональных данных, направив Оператору уведомление посредством электронной почты на электронный адрес Оператора vseizmerenia@yandex. ru г. Москва, ул. 50 лет Октября, д.7 с пометкой «Отзыв согласия на обработку персональных данных».
10.5. Вся информация, которая собирается сторонними сервисами, в том числе платежными системами, средствами связи и другими поставщиками услуг, хранится и обрабатывается указанными лицами (Операторами) в соответствии с их Пользовательским соглашением и Политикой конфиденциальности. Субъект персональных данных и/или Пользователь обязан самостоятельно своевременно ознакомиться с указанными документами. Оператор не несет ответственность за действия третьих лиц, в том числе указанных в настоящем пункте поставщиков услуг.
10.6. Установленные субъектом персональных данных запреты на передачу (кроме предоставления доступа), а также на обработку или условия обработки (кроме получения доступа) персональных данных, разрешенных для распространения, не действуют в случаях обработки персональных данных в государственных, общественных и иных публичных интересах, определенных законодательством РФ.
10.7. Оператор при обработке персональных данных обеспечивает конфиденциальность персональных данных.
10.8. Оператор осуществляет хранение персональных данных в форме, позволяющей определить субъекта персональных данных, не дольше, чем этого требуют цели обработки персональных данных, если срок хранения персональных данных не установлен федеральным законом, договором, стороной которого, выгодоприобретателем или поручителем по которому является субъект персональных данных.
10.9. Условием прекращения обработки персональных данных может являться достижение целей обработки персональных данных, истечение срока действия согласия субъекта персональных данных или отзыв согласия субъектом персональных данных, а также выявление неправомерной обработки персональных данных.

11. Перечень действий, производимых Оператором с полученными персональными данными

11.1. Оператор осуществляет сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление и уничтожение персональных данных.
11.2. Оператор осуществляет автоматизированную обработку персональных данных с получением и/или передачей полученной информации по информационно-телекоммуникационным сетям или без таковой.

12. Трансграничная передача персональных данных

12.1. Оператор до начала осуществления трансграничной передачи персональных данных обязан убедиться в том, что иностранным государством, на территорию которого предполагается осуществлять передачу персональных данных, обеспечивается надежная защита прав субъектов персональных данных.
12.2. Трансграничная передача персональных данных на территории иностранных государств, не отвечающих вышеуказанным требованиям, может осуществляться только в случае наличия согласия в письменной форме субъекта персональных данных на трансграничную передачу его персональных данных и/или исполнения договора, стороной которого является субъект персональных данных.

13. Конфиденциальность персональных данных

Оператор и иные лица, получившие доступ к персональным данным, обязаны не раскрывать третьим лицам и не распространять персональные данные без согласия субъекта персональных данных, если иное не предусмотрено федеральным законом.

14. Заключительные положения

14.1. Пользователь может получить любые разъяснения по интересующим вопросам, касающимся обработки его персональных данных, обратившись к Оператору с помощью электронной почты [email protected] г. Москва, ул. 50 лет Октября, д.7.
14.2. В данном документе будут отражены любые изменения политики обработки персональных данных Оператором. Политика действует бессрочно до замены ее новой версией.
14.3. Актуальная версия Политики в свободном доступе расположена в сети Интернет по адресу https://vseizmerenia.ru/kontakty/.

Как выполнить тест сопротивления изоляции (тест Meg)

• Электрообогрев
• Тест сопротивления изоляции
• Мэг Тест
• Обогрев

Известно, что качество сопротивления изоляции ухудшается со временем из-за воздействия условий окружающей среды. Температура, влажность, влага и частицы пыли негативно воздействуют на эти кабели, вызывая электрические и механические напряжения. На любом строящемся или существующем объекте

Meg Tests проводятся на силовых кабелях с постоянными и регулярными интервалами для проверки состояния их электрических систем.

A Мег Тест — это метод испытаний, который оценивает целостность электрической изоляции между жилами жилы и точкой заземления. Он указывает на утечку напряжения, повреждение электронагревателя и возможные неисправности изоляции. Невыполнение теста Meg Test может привести к срабатыванию автоматических выключателей, поражению электрическим током или даже пожару.

При монтаже кабеля обогрева рекомендуется провести испытание не менее четырех раз на всех этапах монтажа. Предварительное испытание начинается при получении кабеля (еще на катушке). Затем идут приемочные испытания (после установки электронагревателя и перед теплоизоляцией).

Окончательное контрольное испытание должно быть выполнено сразу же после установки теплоизоляции. Наконец, закройте кабель перед подачей питания на систему. Вы можете рассмотреть возможность тестирования на обесточенной панели, чтобы включить проводку ответвленной цепи.

Если кабельная катушка хранилась в течение длительного периода времени, возможно, вам потребуется провести еще один тест на электропроводность перед установкой кабеля на какой-либо строительной площадке.

Только должным образом обученный персонал должен проводить этот тест. На видео выше мы проводим мэг-тест саморегулирующегося нагревательного кабеля HSB BARTEC . При подготовке к измерению используйте соответствующие средства индивидуальной защиты, соблюдайте все правила техники безопасности и, если применимо, обесточьте нагревательный контур.

Мы начнем предварительный тест с кабелем, все еще намотанным на катушку.

Шаг 1: Безопасно зачистите кабель, обнажая жилы.

Шаг 2: Подсоедините черный щуп к заземляющей оплетке, а красный щуп к обоим проводам шины.

Шаг 3: Выполните проверку сопротивления изоляции в течение одной минуты. Проходной тест должен быть не ниже 20 МОм.

Шаг 4: Запишите тестовые значения. Теперь этот кабель готов к установке.

После установки приемочный тест состоит из пяти шагов:

Шаг 1: Откройте крышку комплекта разъемов питания и отсоедините провода от клемм.

Шаг 2: Подсоедините черный щуп к заземляющей оплетке, а красный щуп к обоим проводам шины.

Шаг 3: Выполните проверку сопротивления изоляции в течение одной минуты. Проходной тест должен быть не ниже 20 МОм.

Шаг 4: Запишите тестовые значения.

Шаг 5: Снова подключите провода к клеммам и закройте крышку комплекта подключения питания. Повторите шаги с первого по пятый для окончательной проверки и перед подачей питания на систему.

Нажмите на ссылку, чтобы найти копию формы   «Проверка кабеля и проверка электропроводки» .

Автор: BARTEC США | Группа электрообогрева, 10 августа 2022 г.

Связанный контент

Как опасные производства устраняют взрывы при одновременном повышении эффективности?

Обеспечение безопасности персонала, оборудования, объектов и окружающей среды от взрыва или пожара является приоритетом для…

Подробнее

Три причины использовать искробезопасные устройства в авиации

Аэропорты — оживленные места с множеством опасностей. Обеспечение безопасности людей всегда является приоритетом, но лог. ..

Подробнее

Как выполнить тест сопротивления изоляции (МЭГ-тест)

Известно, что качество сопротивления изоляции ухудшается со временем из-за воздействия окружающей среды…

Подробнее

Испытательное и измерительное оборудование мирового класса

Америка

Европа

Восточная Азия

Юго-Восточная Азия, Океания

Весь мир

• Свежие новости!
  Улучшение качества батареи с помощью анализа формы сигнала

  Тестер DC Hipot ST5680

  Узнать больше

• Новость!
  Выявление скрытых неисправностей в аккумуляторе.

  Тестер изоляции аккумулятора BT5525

  Посмотреть ещё

• GENNECT

  Ваш лучший партнер для связи в полевых условиях.

  Посмотреть ещё

• Цифровой мультиметр DT4261 Набор для работы с солнечными батареями

  Повысьте эффективность своей работы и измеряйте гармоники с помощью мультиметра, предназначенного для обслуживания солнечных батарей.

  Посмотреть ещё

• АНАЛИЗАТОР ЭНЕРГИИ PW8001

  Универсальный анализатор мощности для использования
  все инженеры, стремящиеся к эффективности преобразования энергии

  Подробнее

• Решения для измерения двигателей и инверторов EV

  Оценка эффективности и потерь, энергопотребление, сигналы CAN, частичный разряд, качество сварки, короткий слой и многое другое!

  Посмотреть ещё

• Измерение качества батареи.

  Проектировать автоматические системы тестирования аккумуляторов проще и быстрее, чем когда-либо прежде. Обновление нашего ведущего в мире тестера батарей BT3561A, BT3562A, BT3563A.

  Посмотреть ещё

Отрасли и решения

Узнайте, как наши решения помогают решить ваши задачи измерения.

Промышленность

• Мобильность

• Аккумулятор

• Двигатель

• Энергия

• Электронные компоненты

• Инфраструктура

Решения

• Тестирование и анализ

• Производство и контроль

• Техническое обслуживание помещений и оборудования

Рекомендуемые товары

• ПАМЯТЬ HiCORDER MR6000
  • Тестовые ЭБУ, инверторы и двигатели
  • Измерение больших токов в полях солнечной энергии, разработка EV/HEV/PHEV
  • Измерение сигналов инвертора и импульсного источника питания с прямым вводом
• АНАЛИЗАТОР ЭНЕРГИИ PW8001
  • Измерение инверторов SiC и GaN и потерь в реакторе/трансформаторе (U7005)
  • Измерение высокоэффективных IGBT и солнечных инверторов (U7001)
• ИЗМЕРИТЕЛЬ УТЕЧКИ ПЕРЕМЕННОГО ТОКА CM4001
  • Инновационная каплевидная губка позволяет с легкостью проникать между перегруженными проводами
  • Комплект беспроводной передачи данных Z3210 доступен
• АККУМУЛЯТОР HiTESTER BT3563A
  • Полностью автоматизированная производственная линия для испытаний больших упаковок для xEV
  • Большие блоки до 300 В

Продукты

• Сбор данных, осциллографы, регистраторы памяти
• Измерители мощности, анализаторы мощности
• Клещи, мультиметры клещи
• Неизолированная плата, упаковка, тестирование платы с заполнением
• Многоканальные регистраторы данных
• Компактные регистраторы данных, регистраторы температуры
• Измерители LCR, анализаторы импеданса, измерители емкости
• Измерители сопротивления, тестеры батарей
• Супермегомметры, электрометры, пикоамперметры
• Настольные цифровые мультиметры (DMM)
• Тестеры электробезопасности, тестеры Hipot/изоляции/утечки
• Генераторы сигналов, калибраторы
• Анализаторы качества электроэнергии, регистраторы электроэнергии
• Датчики/датчики тока, датчики напряжения, датчики CAN
• RGB Лазерные/светодиодные оптические измерители, тестеры сетевых кабелей
• Обслуживание солнечной панели/фотоэлектрической (PV) системы
• Магнитное поле, температура, уровень звука, люкс, вращение
• Тестеры, портативные цифровые мультиметры (DMM)
• Измерители сопротивления изоляции, мегомметры
• Сопротивление заземления, чередование фаз, обнаружение напряжения
• Интернет вещей/специализированные решения
• Реле счетчиков, трансформаторы тока, шунты
• Продукция, снятая с производства/замена

• События
• Отдел новостей

• Регистрация открыта Международный семинар и выставка батарей 20 марта 2023 г. — 23 марта 2023 г. Событие
• Регистрация открыта АТЭС 2023 19 марта 2023 г. — 23 марта 2023 г. Событие

Просмотреть все

• Противопожарная защита элементов литий-ионных аккумуляторов: мощные методы обнаружения, которые вам необходимо знать 15 марта 2023 г. Новости
• 6 решений для тестирования компонентов/устройств в работе 07 марта 2023 г. Новости
• Предотвращает утечку скрытой дефектной батареи, которая может привести к пожару. Выпущен тестер изоляции аккумулятора BT5525. 24 октября 2022 г. Продукт
• Ускорение использования ИТ в рабочей сфере с помощью расширенных облачных сервисов. GENNECT Cloud значительно обновлен. 28 сентября 2022 г. Продукт

Просмотреть все

Центр знаний

Узнайте об основах электричества, использовании измерительных приборов, приложениях и смежных темах.
