Как собрать портативный гитарный комбоусилитель за минимальные деньги. Какие детали понадобятся для самодельного комбика. Как правильно собрать схему усилителя для электрогитары.
Преимущества самодельного гитарного комбика
Изготовление комбоусилителя для электрогитары своими руками имеет ряд преимуществ:
- Существенная экономия средств по сравнению с покупкой готового комбика
- Возможность подобрать компоненты под свои потребности
- Получение уникального звучания за счет экспериментов со схемой
- Приобретение полезных навыков в электронике и акустике
- Удовлетворение от создания рабочего устройства своими руками
При этом важно понимать, что самостоятельная сборка требует определенных знаний и навыков работы с электроникой. Новичкам рекомендуется начинать с простых схем под руководством опытных радиолюбителей.
Необходимые компоненты для сборки гитарного комбика
Для создания простейшего комбоусилителя потребуются следующие основные компоненты:
- Предварительный усилитель (предусилитель)
- Усилитель мощности
- Динамик
- Корпус
- Регуляторы громкости и тембра
- Разъемы для подключения
- Провода и крепеж
Выбор конкретных деталей зависит от желаемых характеристик комбика — мощности, качества звучания, функциональности. Для начала рекомендуется использовать готовые модули усилителей.

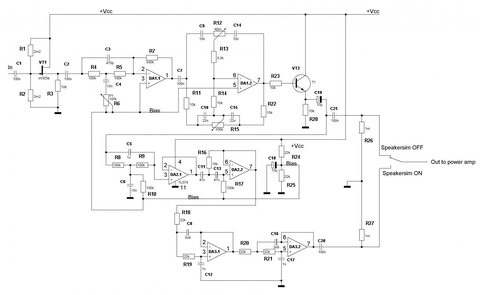

Схема простейшего гитарного комбоусилителя
Рассмотрим базовую схему комбика для электрогитары на основе распространенных компонентов:
- Предусилитель на микросхеме TL071
- Усилитель мощности на микросхеме TDA2030
- Динамик 8 Ом, 15-20 Вт
- Регуляторы громкости и тембра на потенциометрах
- Блок питания 12В
Такая схема позволит получить выходную мощность около 15-20 Вт, чего достаточно для домашних занятий. При желании можно добавить эффекты — например, простой овердрайв на транзисторе.
Пошаговая инструкция по сборке гитарного комбика
Процесс сборки комбоусилителя для электрогитары своими руками включает следующие основные этапы:
- Подготовка и проверка всех необходимых компонентов
- Сборка предусилителя на макетной плате
- Монтаж усилителя мощности
- Подключение регуляторов и разъемов
- Установка динамика в корпус
- Соединение всех элементов согласно схеме
- Проверка работоспособности и настройка
Важно соблюдать меры безопасности при работе с электрическими компонентами. Рекомендуется использовать качественный паяльник и припой для надежных соединений.
Изготовление корпуса для самодельного комбика
Корпус играет важную роль в формировании звука комбоусилителя. Для его изготовления можно использовать следующие материалы:
- Фанера толщиной 12-15 мм
- МДФ
- Массив дерева (сосна, ель)
Размеры корпуса зависят от используемого динамика. Для 8-дюймового динамика оптимальный объем составляет 15-20 литров. Важно обеспечить герметичность корпуса и установить акустический поролон для улучшения звучания.
Настройка и тестирование собранного комбоусилителя
После сборки всех компонентов необходимо провести настройку и тестирование комбика:
- Проверка всех соединений на отсутствие замыканий
- Подключение к источнику питания и проверка напряжений
- Настройка регуляторов громкости и тембра
- Подключение гитары и проверка звучания на разных уровнях громкости
- Устранение возможных шумов и наводок
- Окончательная настройка звучания под свои предпочтения
При возникновении проблем рекомендуется еще раз проверить правильность подключения всех компонентов согласно схеме.
Возможные улучшения самодельного гитарного комбика
После успешной сборки базовой версии комбоусилителя можно рассмотреть варианты его улучшения:
- Добавление встроенных эффектов (ревербератор, дилей)
- Установка более мощного усилителя
- Использование качественного гитарного динамика
- Добавление выхода на наушники
- Установка индикатора уровня выходного сигнала
Важно помнить, что любые модификации требуют внимательного подхода и проверки совместимости компонентов. Рекомендуется постепенно улучшать комбик, отрабатывая каждое изменение.
Часто задаваемые вопросы о самодельных комбиках
Какова минимальная стоимость компонентов для простейшего комбика?
При использовании бюджетных компонентов и самостоятельном изготовлении корпуса минимальная стоимость может составить около 2000-3000 рублей. Однако для получения качественного звучания рекомендуется использовать более дорогие комплектующие.
Сколько времени занимает сборка комбоусилителя своими руками?
Время сборки зависит от опыта и сложности схемы. Для новичка сборка простого комбика может занять 2-3 дня. Опытный радиолюбитель справится за несколько часов.
Какие инструменты необходимы для сборки гитарного комбика?
Основные инструменты включают паяльник, мультиметр, отвертки, плоскогубцы, дрель. Для изготовления корпуса потребуются столярные инструменты — лобзик, шуруповерт, наждачная бумага.
Как выбрать комбоусилитель для гитары
19.08.2021
Как выбрать комбоусилитель для гитары?
Если вы думаете, что с приобретением электрогитары ваш музыкальный шопинг закончился, вы глубоко ошибаетесь. Электрогитара имеет цельный деревянный корпус и не может звучать звонко сама по себе, поэтому для усиления ее звука вам понадобится усилитель и динамик. Работает это следующим образом: звукосниматель, расположенный на гитаре, «снимает» колебания струн, передавая их усилителю, затем усиленный сигнал передается в динамик. Осуществить эти процессы в одном устройстве, а также добавить некоторые эффекты поможет комбоусилитель.
Гитарный комбоусилитель (называемый также «комбо» или «комбик») представляют собой акустическую систему со встроенным усилителем, который имеет вход для электрогитары и различные регуляторы для настройки звука. Внешне это устройство похоже на ящик, легко узнаваемый и практически не изменяющийся с годами.
Корпус комбоусилителя обычно выполнен из ДВП или толстой фанеры, покрытой виниловой пленкой, а углы защищены специальными металлическими накладками для защиты от повреждений и удобства транспортировки. На передней панели устройства расположен динамик, поэтому вся сторона затягивается акустически прозрачной тканью, по дизайну которой легко узнать некоторых производителей. Для удобства гитариста органы управления и основные разъемы расположены в верхней части корпуса.
Помимо основной функции усиления и воспроизведения сигнала комбоусилители имеют и ряд дополнительных возможностей, например, они дополняются регуляторами тембра по нескольким частотным диапазонам, процессором эффектов, способным заменить несколько педалей. Также к комбику можно подключить педали эффектов, благодаря наличию нескольких входов и выходов, а также передать сигнал на внешний усилитель или микшерный пульт.
Помимо комбоусилителей существуют отдельные гитарные усилители, так называемые «головы» (англ.
head), подключаемые к «кабинетам» (колонкам). Преимущество усилителя-головы перед комбиком в том, что она имеет большую мощность, но при этом стоит отметить такие недостатки как отсутствие встроенного процессора эффектов, метронома, тюнера и ряда других функций. Гитарный «кабинет» представляет собой ящик с динамиком (или несколькими динамиками), который частотно настроен на звучание электрогитары и способен выдержать сильные вибрации.
Система из «головы» и «кабинета» называется стэк (англ. stack). Гитарные стэки обычно устанавливают на масштабных концертах и стадионах, они отличаются большими размерами и внушительной мощностью. Стэки точно не предназначены для дома и репетиций (не тот масштаб), поэтому комбоусилителя вам будет вполне достаточно, особенно если правильно подобрать его мощность. Комбики отлично подходят для домашних репетиций, небольших концертов, выступлений в клубах и на улице (для этого выпускают модели, работающие на аккумуляторах).
Если вы начинающий гитарист и стоите перед выбором своего первого комбика, то вы столкнетесь с тем, что выбор этот будет непростым, так как на рынке представлено нереальное количество моделей различных производителей, мощностей, функциональных возможностей, дизайнов и так далее. Как не потеряться среди этого многообразия и сделать правильный выбор, будем разбираться вместе.
Независимо от производителя и характеристик все модели комбоусилителей имеют следующие элементы:
- вход для наушников
- разъем типа «джек»
- кнопка питания
- переключатели с чистого звука на перегруженный
- эквалайзер
- ручка для регулирования громкости.
В чем отличие комбоусилителя для электрогитары от комбиков для “акустики” и “баса”?
Принцип гитарного усилителя одинаков и для приборов для электрогитары, и для басовых, и для акустических комбиков.
Разница лишь в некоторых характеристиках преампа.
Например, басовый пред лучше всего обрабатывает и усиливает низкие частоты. Но в целом вы спокойно можете подключить электрогитару и к акустическому, и к басовому комбику.
Виды комбоусилителей.
В зависимости от элементов, входящих в принципиальную схему, все гитарные комбо можно разделить на:
- ламповые
- транзисторные
- цифровые
- гибридные.
Рассмотрим их более подробно.

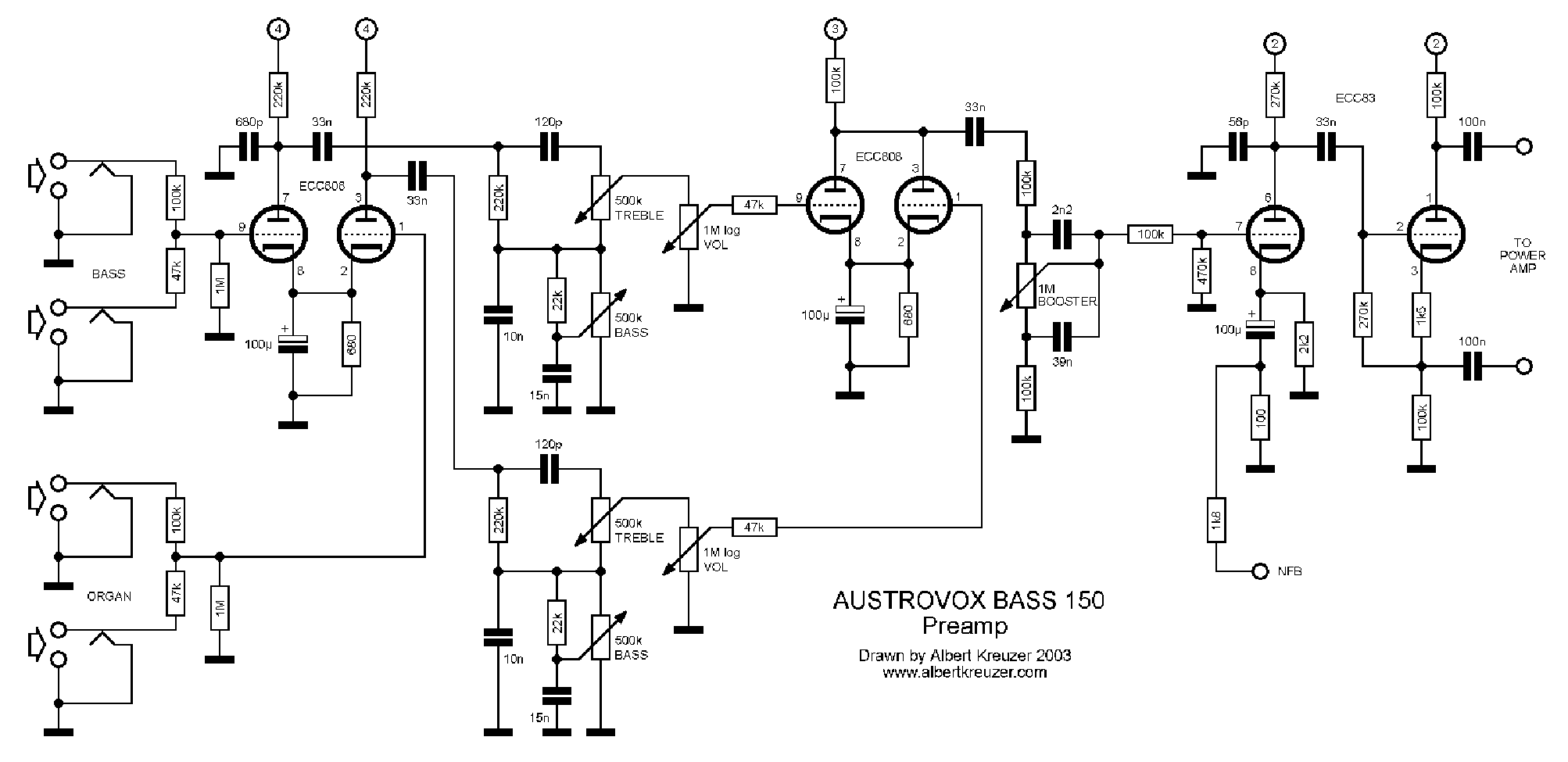

Ламповый комбик – мечта каждого гитариста, возведенная в культ. Это наиболее старый класс усилителей, в них до сих пор используются радиолампы и схемы, которые выдают мягкий, чистый, приятный слуху гитарный звук. Особенно это касается чистого звука. «Перегруженный» ламповый усилитель считается эталоном «тяжелого» звука.
Главным достоинством ламповых комбоусилителей является так называемый «теплый ламповый звук» и идеальный «перегруженный», поэтому профессионалы чаще всего предпочитают именно их.
Из недостатков стоит отметить: стоимость (они существенно дороже транзисторных), большой вес, хрупкость (а значит и особые условия транспортировки), а также необходимость регулярной и своевременной замены ламп.
Транзисторные комбоусилители — являются самыми популярными, что обусловлено их ценовой доступностью. Из достоинств данного вида комбиков можно выделить их неприхотливость в эксплуатации, невысокую стоимость, небольшой вес и надежность. Звук таких комбо нельзя отнести к недостаткам, но он, несомненно, уступает ламповым комбо, что особо чувствуется при большой мощности и высокой громкости. Несмотря на это, для домашних занятий всё же рекомендуется приобретать именно транзисторную модель.
Цифровые или моделирующие комбоусилители
— используют цифровую эмуляцию классических ламповых схем. Это достаточно новый вид комбиков, которые ещё совсем недавно не могли похвастать качественным звуком, он был неестественным, но современные модели звучат весьма убедительно и могут составить конкуренцию другим видам комбиков.
Также несомненным достоинством является наличие у подобных аппаратов встроенного процессора эффектов.
В гибридных моделях — комбоусилителей встроен ламповый предусилитель и транзисторный усилитель мощности. Подобные комбо являются компромиссом между дорогими ламповыми и бюджетными транзисторными аппаратами.
Как выбрать комбоусилитель?
1.Определитесь с целью
Перед покупкой комбика вы должны точно знать, зачем он вам нужен. Решите, насколько серьезно ваше увлечение гитарой, как часто вы будете заниматься и какой звук хотите получить.
Во-вторых, подумайте о помещении для занятий. Если у вас есть свободный гараж, то вы спокойно можете поставить себе 100-ваттный стэк Marshall. Но, если вы живете в квартире в многоэтажном доме, то придется ограничиться маломощным оборудованием.
Не стоит тратить лишние деньги на аппарат, чьи возможности вы не будете использовать полностью.
Выбирайте комбик для той музыки, которую будете играть. Если вы исполняете хэви-метал, то усилители с чистым звуком вам не подойдут. Вам нужен комбик со встроенным перегрузом.
Итак, вы осознали необходимость приобретения первого гитарного комбоусилителя. Рассмотрим основные характеристики моделей, на которые стоит ориентироваться при выборе.
2.Бюджет для покупки гитарного комбика
Далее определитесь с суммой, которую вы сможете потратить на усилитель. Здесь вам никто не даст однозначного совета. Каждый сам распоряжается своими финансами. Но помните, что очень сложно купить выдающуюся вещь за низкую цену.
Как распределить бюджет? Сначала поищите ламповый комбик, который соответствует вашему бюджету. Даже 1 Вт лампового звука будет лучше, чем 40 Вт транзисторного.
Параметры, влияющие на цену:
- тип усилителя (лампа, гибрид, транзистор)
- его мощность
- новый он или б/у
- бренд
Комбик Fender Twin будет всегда стоит в разы дороже Yerasov Bluespace. Даже не смотря на одинаковую схему. Просто потому что это Fender.
Если вы не гоняетесь за шильдиками, а ищете звук, то можете обратить внимание на российские аппараты.
Обратите внимание! Vintage vs Modern.
Некоторые усилители имеют культовый статус. Например, винтажные транзисторные Roland Jazz Chorus и Sunn Beta Lead из прошлого века стоят дороже новых современных ламповых Engl и Peavey.
Лучше ли они в плане звука? Это вопрос спорный.
3. Мощность
Это, пожалуй, самая важная характеристика комбика, от которой следует отталкиваться.
Поэтому первый вопрос, на который необходимо ответить перед покупкой: для чего мне комбоусилитель?
- Если вы планируете использовать комбоусилитель для домашних репетиций, то лучше выбрать компактную модель мощностью 10 – 30 Вт.
- Если вы планируете репетировать с группой, то мощность комбика должна быть не менее 50 Вт, чтобы его было слышно одновременно с ударной установкой. Обычно для репетиционных баз приобретают модели мощностью 50 — 150 Вт.
- На концертных площадках используют комбоусилители мощностью более 1000 Вт.
Стоит иметь в виду, что мощность ламповых комбиков оказывается на деле «мощнее» транзисторных и цифровых. То есть цифры одни, а ощущения разные. Так ламповый усилитель мощностью 5 Вт соответствует по звуку, например, транзисторному усилителю в 15 Вт.
4. Схема
Мы уже говорили о преимуществах и недостатках ламповых и транзисторных усилителей. Поэтому при выборе комбика
по этому параметру стоит прежде всего оценить свои финансовые возможности.
Ламповые гитарные усилители сходной мощности обычно гораздо дороже других представителей, что объясняется качеством звука. И, несомненно, ламповые устройства стоят своих денег, но не всегда они нужны, например, в домашних условиях. Для домашних репетиций вы вполне можете обойтись недорогим транзисторным комбоусилителем, особенно если вы – начинающий гитарист.
Если всё же в качестве своего первого комбика вы решите купить ламповую модель, то учтите тот факт, что его звуковые «ламповые» особенности раскрываются при громкости не менее 50% от максимума. На небольшой громкости вы не сможете оценить всей прелести его звучания. Таким образом, покупать для дома 50-ваттную модель, не позволяя ей продемонстрировать всю свою мощь, нерационально. Для репетиционной базы – идеально.
5. Производитель
Определившись с мощностью и схемотехникой будущей покупки, стоит обратить внимание на производителей комбоусилителей, потому что модели различных производителей имеют свои нюансы.

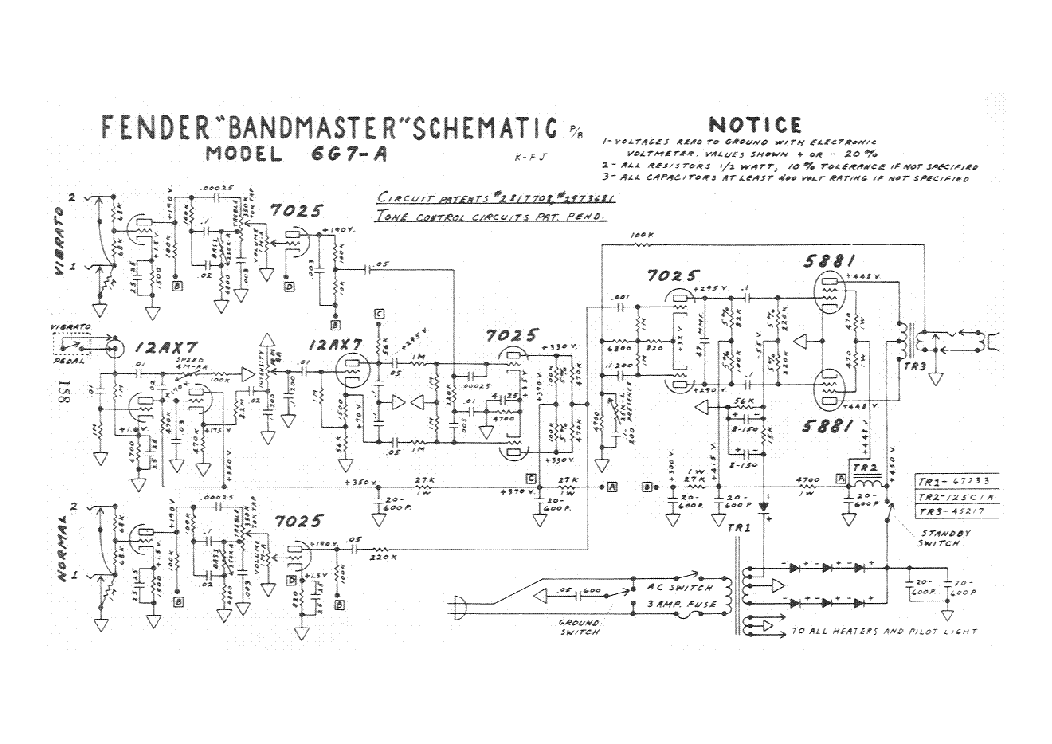

Например, комбоусилители FENDER характеризуются чистым и мягким звуком, их оценят исполнители музыки в стилях джаз, блюз, фолк, фанк. А для исполнения рок-музыки больше всего подойдут комбоусилители MARSHALL, которые имеют мощный подавляющий перегруз. Модели KUSTOM совмещают чистый звук, приличную мощность, отличные динамики и невысокую цену, но не могут похвастать звуковыми эффектами, поэтому их лучше использовать совместно с дополнительными педалями. Также с годами получили признание модели таких производителей, как IBANEZ и HUGHES&KETTNER. Вышеназванные комбоусилители заработали себе имя, благодаря отличному соотношению цены и качества.
6. Наличие дополнительных эффектов и функций
Разные модели могут существенно отличаться: от совсем «пустого» комбика до навороченного со встроенным процессором эффектов, аудиоинтерфейсом и возможностью настройки через смартфон. Обычно комбоусилитель имеет трехполосный эквалайзер, овердрайв и реверберацию.
Как правило, качество встроенных эффектов у недорогих моделей не радует, поэтому лучше использовать отдельные педали эффектов, которые дают более качественный и чистый звук, тем более это удобнее при игре на гитаре.
Слушай и выбирай
Подводя итог, можно сказать, что если вы начинающий музыкант и выбираете свой первый комбоусилитель, то берите любой усилитель, звук которого вам понравится, это может быть и недорогой транзисторный комбик. Но если финансы позволяют, побалуйте себя качественным ламповым аппаратом, чтобы почувствовать себя настоящим гитаристом, выдавая мощный и глубокий гитарный звук!
Сделай сам. Схемотехника гитарных примочек, комбиков и усилителей. Модернизация и ремонт.
Новости Новости | Оборудование Оборудование | Музыканты Музыканты | Мастер-класс Мастер-класс | Рецензии Рецензии | Анекдоты Анекдоты | Файлы Файлы | Песни Песни |
    Быстрый поиск Line 6LucillePOD2SansAmpSundownerdistortionpresenceБас-гитараГитарная педальДисторшнКабельКомбоусилителиНаводкиОграничитель сигналаПреампыПьезобасРадиодеталиРевербераторыСделай самТремолоУсилителиУсилители мощностиЭлектронное переключениеваритонметрономпитаниепредусилителипьезоусилитель для наушниковэлектроника | Собираем блюзовый овердрайв
Теги: Гитарная педаль Гитарный усилитель для наушников. Часть 2. Ламповый усилитель для наушников.
Теги: усилитель для наушников Гитарный усилитель для наушников. Часть 1.
Теги: усилитель для наушников Ламповые предусилители. Часть 2.
Теги: Преампы Ламповые предусилители. Часть 1.
Теги: предусилители Бас-гитара-контрабас
Теги: Бас-гитара Эквалайзер для бас-гитары
Теги: Бас-гитараэлектроника Варитон гитары «Lucille» Би Би Кинга
Теги: Lucilleваритон Эффект «Presence» для бас-гитары. Педаль «Treble Booster».
Теги: presence Метроном электрогитариста
Теги: метроном 1 | 2 | 3 | 4 | 5 след. |
Щелкает в линию, включается ногой – в общем, адаптирован к нуждам трудящихся. Удобно и всегда под рукой. Точнее, под ногой!DIY-Kits — Harley Benton
Настройки конфиденциальности и предпочтенияОсновные (3)
Основные файлы cookie обеспечивают базовую функциональность и необходимы для правильного функционирования веб-сайта.
Показать сведения о файлах cookie Скрыть информацию о файлах cookie
| Имя | Печенье Борлабс |
|---|---|
| Провайдер | Владелец этого сайта, Выходные данные |
| Назначение | Сохраняет настройки посетителей, выбранные в окне файлов cookie Borlabs Cookie. |
| Политика конфиденциальности | /политика конфиденциальности |
| Имя файла cookie | borlabs-cookie |
| Время жизни куки | 1 год |
| Имя | Диспетчер тегов Google |
|---|---|
| Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
| Назначение | Файл cookie от Google, используемый для управления расширенными сценариями и событиями. |
| Политика конфиденциальности | https://policies.google.com/privacy?hl=en |
| Имя файла cookie | _ga,_gat,_gid |
| Время жизни куки | 2 года |
| Имя | Любимые продукты |
|---|---|
| Провайдер | Владелец этого сайта |
| Назначение | Сохраняет список продуктов, которые вы отметили как избранные. |
| Политика конфиденциальности | /политика конфиденциальности |
| Имя файла cookie | hb_favourite_products |
| Время жизни куки | 1 год |
Статистика (1)
Статистика
Статистические файлы cookie собирают информацию анонимно.
Эта информация помогает нам понять, как наши посетители используют наш веб-сайт.
Показать сведения о файлах cookie Скрыть информацию о файлах cookie
| Принять | Гугл Аналитика |
|---|---|
| Имя | Гугл Аналитика |
| Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
| Назначение | Файл cookie Google, используемый для аналитики веб-сайта. Генерирует статистические данные о том, как посетитель использует веб-сайт. |
| Политика конфиденциальности | https://policies.google.com/privacy?hl=en |
| Имя файла cookie | _ga,_gat,_gid |
| Время жизни куки | 2 года |
Маркетинг (1)
Маркетинг
Маркетинговые файлы cookie используются сторонними рекламодателями или издателями для отображения персонализированной рекламы.
Они делают это, отслеживая посетителей на веб-сайтах.
Показать сведения о файлах cookie Скрыть информацию о файлах cookie
| Принять | Пиксель Facebook |
|---|---|
| Имя | Пиксель Facebook |
| Провайдер | Meta Platforms Ireland Limited, 4 Grand Canal Square, Dublin 2, Ирландия |
| Назначение | Файл cookie Facebook, используемый для аналитики веб-сайта, таргетинга рекламы и измерения рекламы. |
| Политика конфиденциальности | https://www.facebook.com/policies/cookies |
| Имя файла cookie | _fbp,act,c_user,datr,fr,m_pixel_ration,pl,presence,sb,spin,wd,xs |
| Время жизни куки | сессия / 1 год |
Внешние носители (3)
Внешние носители
Контент с видеоплатформ и социальных сетей по умолчанию заблокирован.
Если файлы cookie внешних носителей принимаются, доступ к этому контенту больше не требует ручного согласия.
Показать сведения о файлах cookie Скрыть информацию о файлах cookie
| Принять | Фейсбук |
|---|---|
| Имя | Фейсбук |
| Провайдер | Meta Platforms Ireland Limited, 4 Grand Canal Square, Dublin 2, Ирландия |
| Назначение | Используется для разблокировки контента Facebook. |
| Политика конфиденциальности | https://www.facebook.com/privacy/explanation |
| Хост(ы) | .facebook.com |
| Время жизни куки | 2 года |
| Принять | Инстаграм |
|---|---|
| Имя | Инстаграм |
| Провайдер | Meta Platforms Ireland Limited, 4 Grand Canal Square, Dublin 2, Ирландия |
| Назначение | Используется для разблокировки контента Instagram. |
| Политика конфиденциальности | https://www.instagram.com/legal/privacy/ |
| Хост(ы) | .instagram.com |
| Имя файла cookie | голубь_состояние |
| Время жизни куки | Сессия |
| Принять | YouTube |
|---|---|
| Имя | YouTube |
| Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
| Назначение | Используется для разблокировки контента Youtube. |
| Политика конфиденциальности | https://policies.google.com/privacy |
| Хост(ы) | google.com |
| Имя файла cookie | НИД |
| Время жизни куки | 6 месяцев |
Политика конфиденциальности Выходные данные
Мастер-класс «Сделай сам»: Как сделать собственный аттенюатор | Guitar.
comФункция «Все о… аттенюаторах», которую мы запустили, заставила меня задуматься. Я никогда серьезно не задумывался о покупке аттенюатора, потому что я играю в основном через маломощные ламповые усилители, и я всегда был довольно счастлив, используя педаль овердрайва или модель усилителя для малошумного джема и репетиций дома.
Однако я тоже люблю мощные усилители, и чтобы отдать им должное, их нужно раскрутить. Вежливость по отношению к семье и соседям ограничивает количество времени, которое я могу провести, играя на них на полной или близкой к ней громкости. Также необходимо учитывать проблему долговременного повреждения слуха.
В результате, изучая статью об аттенюаторах, я обнаружил, что многие гитаристы создают свои собственные. Поэтому я потратил некоторое время на изучение различных конструкций и функций, поиск деталей и экспериментирование с компонентами.
В результате появился резистивный аттенюатор с возможностью обхода, который может работать при сопротивлении 4 или 8 Ом и имеет компенсацию высоких частот.
Это один из самых простых проектов DIY, которые мы когда-либо рассматривали. Все детали легко найти, и за несколько часов работы и относительно небольших затрат вы можете построить аттенюатор, который будет стоить 100 фунтов стерлингов или больше. Все, что вам действительно нужно, это плоскогубцы, паяльник, электрическая дрель и ступенчатая фреза.
Существует множество способов ослабления сигнала усилителя, но подавляющее большинство самодельных аттенюаторов основаны на простой схеме, называемой L-Pad. В этом методе используются дополнительные резисторы для рассеивания электрической энергии в виде тепла.
Проще говоря, усилители и динамики должны быть согласованы, поэтому, если выход вашего усилителя помечен как 8 Ом, его следует подключить к динамику с номинальным сопротивлением 8 Ом. Умная вещь в дизайне L-Pad заключается в том, что он добавляет резисторы в цепь, но всегда сохраняет одну и ту же «нагрузку».
Давайте посмотрим на базовый пример; если вы подключите два резистора по 8 Ом параллельно, общее сопротивление составит 4 Ом.
Если припаять 8-омный резистор к клеммам 8-омного динамика, результат тот же — нагрузка 4 Ом. Если затем последовательно подключить 4-омный резистор с параллельно включенными 8-омным резистором и 8-омным динамиком, сопротивление нагрузки вернется к 8 Ом.
Мощность усилителя распределяется между динамиком и резисторами. Резисторы преобразуют мощность в тепло, а динамик преобразует мощность в звуковую энергию. Поскольку динамик получает от усилителя меньшую мощность, чем без дополнительных резисторов, акустическая энергия ниже, и усилитель звучит тише.
Параллельное соединение динамика и резистора 8 Ом создает нагрузку 4 Ом. Добавление 4-омного резистора возвращает нагрузку до 8 Ом, но сигнал ослабляется примерно на 6 дБ. В приведенном выше примере затухание составит около 6 дБ. Вычисление затухания требует сложной математики, но есть несколько веб-сайтов с таблицами и калькуляторами L-Pad, которые могут все упростить.
Проверив одну из этих таблиц, мы видим, что, грубо говоря, параллельный резистор номиналом 20 кОм, соединенный с последовательным резистором номиналом 2 кОм, ослабляет сигнал на 3 дБ. При 4к и 5к в той же конфигурации затухание ближе к 9дБ, но усилитель всегда «видит» 8 Ом.
Вполне возможно объединить поворотный переключатель с массивом резисторов для создания аттенюатора, который работает с шагом 3 дБ. На самом деле многие серийно выпускаемые аттенюаторы работают именно так. Распространенная жалоба заключается в том, что грубые настройки, как правило, слишком тихие или слишком громкие и никогда не бывают «правильными».
Простое решение — использовать поворотный контроллер L-Pad. Все в G&B были очень впечатлены мастер-контролем недавно рассмотренного усилителя Elektra 185, и им оказался L-Pad. Эти устройства похожи на большие объемные горшки с двойными проволочными резисторами внутри.
Купленный нами L-Pad был с креплениями и хорошей большой ручкой управления. Убедитесь, что вы покупаете правильный L-Pad для ваших нужд; этот был рассчитан на 8 Ом и предположительно может выдерживать до 100 Вт Внутренние переменные резисторы соединены последовательно и параллельно, и, независимо от положения ручки управления, общее сопротивление устройства L-Pad остается постоянным.
При выборе L-Pad необходимо учитывать определенные условия. Во-первых, вы должны купить тот, который соответствует необходимой вам нагрузке. Поэтому, если вы используете 8-омный динамик, вам понадобится 8-омный L-Pad. Во-вторых, у них есть номинальная мощность, поэтому нет смысла покупать 15-ваттный L-Pad для использования с 50-ваттным усилителем.
На самом деле смысла в покупке 15-ваттного L-Pad нет. Вы сэкономите пару фунтов, но аттенюатор всегда будет сильно нагреваться, и в конечном итоге вы можете его взорвать. Для этого проекта я просто укусил пулю и взял L-Pad мощностью 100 Вт и сопротивлением 8 Ом. Сказав это, я бы все равно с осторожностью использовал его с усилителями мощностью более 50 Вт.
Переключение байпаса Достоинства настоящего байпаса заслуживают обсуждения, если мы говорим о педалях, но когда вы рассматриваете длину кабеля 50 см или около того для подключения усилителя к динамику, это не так. ежу понятно. Таким образом, наш аттенюатор будет иметь тумблер истинного байпаса.
Это позволяет полностью отключать аттенюатор от цепи, поэтому вы можете установить его на постоянной основе внутри комбо-шкафа и включать его только при необходимости. Вы также сможете сравнить ослабленные и не ослабленные тона.
Опять эти надоедливые кривые Флетчера Мансона! Наше восприятие яркости и басов меняется в зависимости от уровня громкости. Таким образом, изменения тона, которые мы можем воспринимать при ослаблении сигнала усилителя, могут быть не характеристикой аттенюатора, а скорее функцией громкости и тем, как работает человеческий слух.
