Как правильно измерить сопротивление обмоток электродвигателя. Какие значения считаются нормальными. Как проверить целостность изоляции обмоток. Почему важно контролировать сопротивление обмоток.
Что такое сопротивление обмоток электродвигателя
Сопротивление обмоток электродвигателя — это электрическое сопротивление медных проводов, из которых изготовлены обмотки статора и ротора двигателя. Измерение этого параметра позволяет оценить состояние обмоток и выявить возможные повреждения.
Основные характеристики сопротивления обмоток:
- Измеряется в Омах
- Зависит от длины и сечения провода обмотки
- Увеличивается при нагреве двигателя
- Должно быть примерно одинаковым для всех фаз
- Снижается при межвитковых замыканиях
Зачем измерять сопротивление обмоток
Регулярные измерения сопротивления обмоток электродвигателя позволяют:
- Выявить межвитковые замыкания на ранней стадии
- Обнаружить обрывы в обмотках
- Оценить равномерность нагрева фаз двигателя
- Определить изменения в состоянии изоляции
- Предотвратить аварийный выход двигателя из строя
Измерение сопротивления — один из ключевых методов диагностики состояния электродвигателей. Это позволяет своевременно выявлять неисправности и планировать ремонт.
Как правильно измерить сопротивление обмоток
Для корректного измерения сопротивления обмоток электродвигателя необходимо:
- Отключить двигатель от питания и дать ему остыть до комнатной температуры
- Отсоединить обмотки от клеммной коробки
- Подключить мультиметр в режиме измерения сопротивления к выводам обмоток
- Измерить сопротивление между всеми парами выводов обмоток
- Сравнить полученные значения между собой и с паспортными данными
Важно использовать мультиметр с подходящим диапазоном измерений, так как сопротивление обмоток обычно составляет доли или единицы Ома.

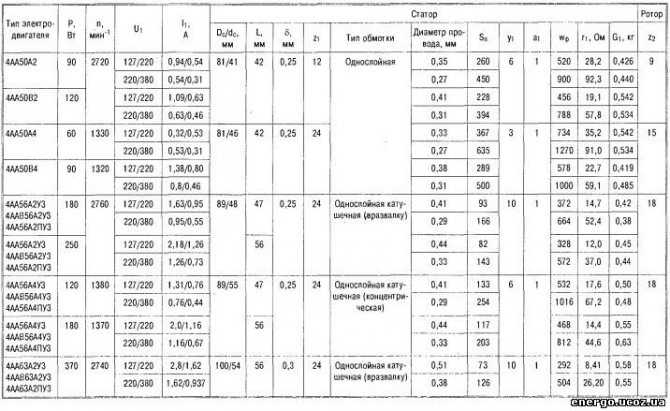

Нормальные значения сопротивления обмоток
Типичные значения сопротивления обмоток для разных типов электродвигателей:
- Маломощные двигатели (до 1 кВт) — 1-10 Ом
- Средней мощности (1-100 кВт) — 0.1-1 Ом
- Мощные двигатели (более 100 кВт) — менее 0.1 Ом
Конкретные значения зависят от конструкции двигателя и указываются в паспорте. Отклонение измеренного сопротивления от паспортного более чем на 10% может свидетельствовать о неисправности.
Проверка сопротивления изоляции обмоток
Помимо измерения активного сопротивления обмоток, важно также проверять сопротивление изоляции. Для этого используется мегаомметр, подающий высокое напряжение.
Порядок проверки изоляции:
- Отключить двигатель от сети
- Подключить мегаомметр между обмоткой и корпусом
- Подать испытательное напряжение (обычно 500-1000 В)
- Измерить сопротивление изоляции через 60 секунд
Сопротивление изоляции исправного двигателя должно быть не менее 0.5 МОм. Снижение этого параметра указывает на ухудшение изоляционных свойств обмоток.
Частые причины изменения сопротивления обмоток
Основные факторы, влияющие на сопротивление обмоток электродвигателя:
- Межвитковые замыкания
- Обрывы в обмотках
- Перегрев двигателя
- Старение изоляции
- Попадание влаги
- Механические повреждения
Любое значительное изменение сопротивления обмоток требует тщательной диагностики двигателя для выявления причин и при необходимости ремонта.
Как интерпретировать результаты измерений
При анализе измеренных значений сопротивления обмоток электродвигателя следует обратить внимание на следующие моменты:
- Равномерность сопротивления всех фаз (разброс не более 5%)
- Соответствие паспортным данным (отклонение не более 10%)
- Отсутствие резких изменений при повторных измерениях
- Нормальное сопротивление изоляции (более 0.5 МОм)
Любые существенные отклонения от нормы требуют дополнительной диагностики. При обнаружении неисправностей необходимо провести ремонт или замену двигателя.
Периодичность проверки сопротивления обмоток
Рекомендуемая частота измерений сопротивления обмоток электродвигателей:
- Новые двигатели — перед вводом в эксплуатацию
- Работающие двигатели — не реже 1 раза в год
- После ремонта — обязательно перед запуском
- При появлении признаков неисправности — немедленно
Регулярный контроль сопротивления обмоток позволяет своевременно выявлять неисправности и продлевать срок службы электродвигателей. Это особенно важно для ответственного оборудования.
Измерение сопротивления двигателя — Блог Режимщика
Как известно, обычный мультиметр не может нормально измерить сопротивление порядка 1 ома и ниже. Такое сопротивление имеют измерительные шунты и … обмотки двигателей. И не мудрено. Длина провода одной обмотки двигателя мощностью 260 Вт составляет всего-лишь 30 см.
Для тех, кто любит побыстрее ролик на 1 мин.
Что есть сопотивление двигателя?
Лично у меня сразу возник этот вопрос. Ведь оттуда торчит 3-4 провода (4-й средняя точка звезды). Ответ лежит на поверхности — это сопротивление между любыми двумя проводами (для 3х проводных). Обычно мотают 3 обмотки и соединяют в общем случае либо в звезду, либо в треугольник. На самом деле вариантов тьма тьмущая, но смысл один — сопротивление обмоток, соединенных в треугольник меньше, чем соединеных в звезду. Поэтому для них нужно меньшее напряжение, а ток получается выше.
А мы помним, что момент пропорционален току. Чтобы не перегревать обмотки их соединяют в звезду, но при этом падает мощность, поэтому повышают напряжение. Также, двигатели «со звездой» в 1.73 раза крутятся медленнее чем «с треугольником» при одинаковом напряжении. Схему выбирают в зависимоти от нужного момента и требуемой скорости вращения при заданном напряжении. Подробнее неплохо расписано тут.
Как и чем измерять?
И здесь нам опять поможет закон Ома R = U/I. В зависимости от диаметра провода обмотки (которую, обычно, видно), можно прикинуть максимальный ток и отсюда определить максимальное напряжение источника питания. В моем случае имеется двигатель с неизвестными параметрами. На глазок, диаметр провода 0.5 мм, тогда по табличке определяем примерное сопротивление R=0,1 Ом на 1 м, а также длительно допустимый ток не более Iдоп = 1А. В моторе 12 зубьев, т.е. по 4 зуба на обмотку. Можно очень примерно прикинуть кол-во витков и средний диаметр зуба чтобы грубо вычислить длину провода.
При соединении в звезду на 2 обмотки в моем моторе больше 1 м вряд-ли влезет, поэтому в первом приближении буду ориентироваться на величину сопротивления 0,1 Ом.
Далее вспомним про кратность пускового тока порядка K = 7 для переменного тока, а для постоянного импульсного можно вполне взять K = 10 (это почти наобум, но с хорошим запасом — см. список в конце статьи). Отсюда делаем вывод, что при измерении сопротивления нужно обеспечить кратковременный ток около I = Iдоп*K = 1*10 = 10А. Это значит, что нам нужно подать напряжение U = I*R = 10 * 0,1 = 1В. Довольно маленькое напряжение при довольно большом токе. Выбор пал на пару оставшихся в живых Ni-Cd аккумуляторов от шуруповерта. Они обеспечивают большой ток разряда при номинальном напряжении 1.2В. В прошлый раз я измерил их внутреннее сопротивление и получил 0.13 и 0.22 Ома соответственно. Остальные 10 штук совсем дохлые. Соединенные параллельно они должны дать около I = U/(Re+R) = 1.2/(0.13*0.22/(0.13+0.22) + 0.1) = 6.6 А.
Не много, но ничего мощнее под рукой не оказалось. Если под рукой нет подходящего источника питания можно попробовать подобрать токоограничивающий резистор достаточной мощности чтобы погасить на себе излишки. Если есть источник 5В (например, компьютерный БП обычно дает 12А и более), то в моем случае потребуется шунт Rш = U/I — R = 5/10 — 0.1 = 0.4 Ом. Найти такое сопротивление будет не просто, тем более что оно должно быть мощностью 40W или хотябы кратковременно пропускать такую мощность. Можно посмотреть в сторону ламп накаливания…
Ну а дальше все просто. Кратковременно подключаем нашу батарею к любым двум выводам двигателя. Быстро замеряем напряжение и ток. Делим одно на другое и получаем искомое сопротивление.
Само собой, для измерения я задействовал свой приборчик на Arduino. Честно говоря, изначально именно для этого измерения он и был собран.
Перед измерением хорошенько накачал аккумуляторы. Батарея выдала аж 20 мОм, видимо немного раскачались. А измеренное сопротивление нашего подопытного бесколлекторного двигателя 112 мОм оказалось очень близким к прикидочному и косвенно подтвердило предположение о соединении обмоток в звезду.
Так что способ подсчета кол-ва витков также работает, но тут нет гарантии, что намотка не проводилась жгутом из нескольких проводов, да и при малом диаметре и большой плотности навивки подсчитать кол-во витков бывает очень затруднительно.
Зачем вообще это надо?
Знать сопротивление нужно чтобы исходя из диаметра проводов обмоток определить допустимую электрическую мощность двигателя или если проще, то какое максимальное напряжение можно подать на двигатель чтобы он не перегрелся. В современных двигателях постоянного тока все чаще применяют неодимовые магниты (привет, электрокары). Известны случаи построения кулибиными ветрогенераторов мощностью до 5 кВт с использованием этих магнитов. Но есть и недостаток — при температуре выше 90°С он теряет свои суперсвойства, поэтому контроль нагрева таких двигателей очень важен, а значит важно знать сопротивление обмоток.
Тут конечно еще много неизвестных. Нужно определить максимальный ток провода при импульсном питании. Есть такие данные:
1А — 0.
05мм, 3А — 0.11мм, 10А — 0.25мм, 15А — 0.33мм,
20А — 0.4мм, 30А — 0.52мм, 40А — 0.63мм, 50А — 0.73мм,
60А — 0.89мм, 70А — 0.92мм, 80А — 1.00мм, 90А — 1.08мм, 100А — 1.16мм
Вроде бьются с моими параметрами, но откуда они я пока не разбирался. Похоже на ток плавкого предохранителя, т.е. прям край-край. Если руководствоваться ими, то в моем случае диаметр 0,4мм «по меди» даст 20А, а мощность при 3S Li-Po батареии составит P = 3*3,7*20 = 222 Вт; при 4S составит P = 4*3,7*20 = 296 Вт. Какое максимальное напряжение можно подать зависит от теплового баланса, т.е. от условий охлаждения, а это посчитать уже проблематично — проще измерить, но это, возможно, тема отдельной статьи.
P.S.
Лично мне измерение сопротивления моего двигателя помогло убедиться в том, что найденные в интернете характеристики мотора, внешне похожего на мой, заслуживают доверия. Его заводские характеристики: ток без нагрузки 0.4А, максимальный ток 22 А, мощность 260 Вт (механическая в соответствии с ГОСТ Р 52776-2007).
А в другом месте нашел, что у подобного мотора сопротивление 0.119 Ом, что в принципе, близко к моим результатам.
Купон на 15% скидку на радиоуправляемые игрушки на Алиэкспресс.
Сопротивление обмоток электродвигателя
Поделиться:
Дата публикации: 29.08.2017Сопротивление обмоток электродвигателя
На металлической табличке, прикрепленной к корпусу оборудования, производители указывают основные характеристики двигателя. Важно знать, что при соединении «звездой» ток указывается в знаменателе. В числителе он будет указан при соединении «треугольником».
Фазный ток всегда меньше номинального более чем в 1,5 раза. Поэтому, важным условием будет подбор сечения проволоки для обмоток двигателя и поддержание номинального значения сопротивления цепи.
При условии, что наружный диаметр подвижной обмотки свыше 20 см, применяется намотка двухслойным методом с более коротким шагом между витками.
Значение сопротивления и основные правила эксплуатации машин
При проведении электромонтажных работ, особенно при использовании долгое время неиспользованных электродвигателей, очень важно проверить целостность обмоток и отсутствия на них короткого межвиткового замыкания.
При неправильном хранении старого и нового электрооборудования в помещениях с повышенным уровнем влажности, изоляция проводов может повредиться и выйти из строя.
В этом случае произойдет понижение величины сопротивления обмотки. Поэтому важно перед включением проверить эту характеристику на каждой обмотке агрегата, и произвести замер сопротивления между всеми выводами проводов.
Все результаты замеров должны соответствовать требованиям и нормативам ГОСТа и технических условий.
При этом важно учитывать температуру при замерах.
Согласно требованиям правил проведения работ, температуры изоляционного слоя и окружающей среды должны соответствовать друг другу. При этом значение сопротивления обмоток для оборудования с малым вольтажом должно быть менее 1 МОма.
Для обмоток электродвигателей постоянного тока сопротивление обмоток не должно превышать 5 МОм.
Способ правильного проведения замера целостности изоляции
Для проведения измерений применяется мегаомметр. Это современный компактный прибор, включающий в себя омметр и магнитоэлектрический генератор постоянных токов. При номинальном значении напряжения агрегата в 600 В, сопротивление изоляции оборудования следует производить, подавая на него нагрузку в 500 В.
При работах с оборудованием с номиналом менее 3000 В, на него подается ток не более 1000 В. В случае замеров катушек двигателей с номинальным напряжением свыше 3000В, на мегаомметре выставляется значение более до 2500 В.

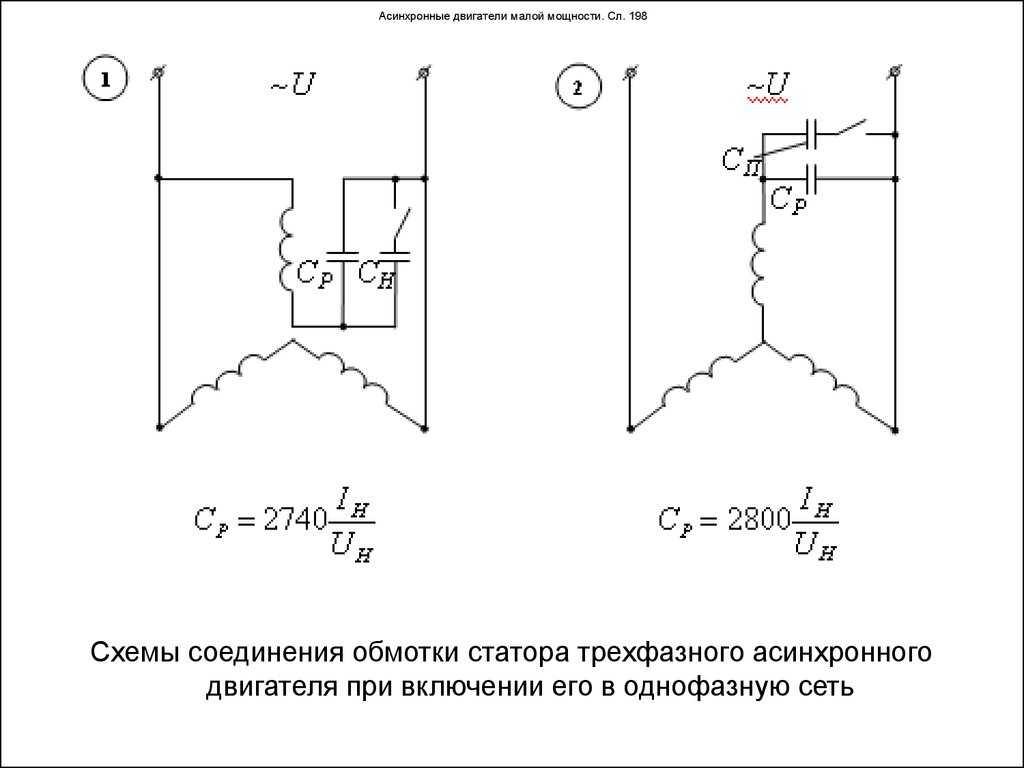

При соединении обмотки через конденсатор, перед выполнением замеров потребуется отключить емкость из сети.
Для получения достоверных результатов, требуется выполнять следующие условия:
- температура менее 50 результаты не могут быть достоверными;
- необходимо выключать нагрузку на электродвигателе;
- перед работой, требуется очистить изоляцию от загрязнений;
- для снятия нагрузки потребуется заземлить оборудование на короткое время;
- проводить измерения необходимо с устойчиво установленной стрелкой прибора;
- к обмотке необходимо подсоединяться с помощью зажимов мегаомметра;
- измерительный прибор должен пройти контрольную проверку, перед работой следует убедиться в этом.
Только при выполнении этих условий можно приступать к измерению сопротивления. В этом случае данные будут достоверными и у вас появиться возможность раннего обнаружения поломок и нарушений целостности изоляции проводки.
Не забудьте после проведения замеров снять остаточное напряжение с электродвигателя.
