Что такое цветовая маркировка резисторов и зачем она нужна

Цветовая маркировка резисторов — это система кодирования номинального сопротивления и допуска резисторов с помощью цветных полос. Она позволяет быстро определить характеристики резистора без использования измерительных приборов.

Основные преимущества цветовой маркировки резисторов:

• Компактность — на небольшом корпусе резистора можно закодировать всю необходимую информацию
• Наглядность — цветовой код легко читается визуально
• Универсальность — система стандартизирована и используется большинством производителей
• Устойчивость — цветная маркировка сохраняется даже при сильном нагреве резистора

Как расшифровать цветовую маркировку 4-полосного резистора

Четырехполосная цветовая маркировка — самая распространенная система кодирования резисторов. Каждая цветная полоса несет определенную информацию:

1. 1-я полоса — первая цифра номинала
2. 2-я полоса — вторая цифра номинала
3. 3-я полоса — множитель
4. 4-я полоса — допуск

Чтобы расшифровать маркировку, нужно:

1. Определить цвета полос слева направо
2. По таблице соответствия цветов определить значения
3. Рассчитать номинал по формуле: (1-я цифра * 10 + 2-я цифра) * 10^множитель
4. Определить допуск по цвету последней полосы

Таблица соответствия цветов и значений для маркировки резисторов

Для расшифровки цветового кода используется следующая таблица:

Цвет	Цифра	Множитель	Допуск
Черный	0	1	—
Коричневый	1	10	±1%
Красный	2	100	±2%
Оранжевый	3	1000	—
Желтый	4	10000	—
Зеленый	5	100000	±0.5%
Синий	6	1000000	±0.25%
Фиолетовый	7	10000000	±0.1%
Серый	8	100000000	±0.05%
Белый	9	1000000000	—
Золотой	—	0.1	±5%
Серебряный	—	0.01	±10%

Пример расчета номинала 4-полосного резистора

Рассмотрим резистор с цветовыми полосами: красный, фиолетовый, оранжевый, золотой.

1. Определяем значения по таблице:

• Красный — 2
• Фиолетовый — 7
• Оранжевый — 1000
• Золотой — ±5%

2. Рассчитываем номинал:

(2 * 10 + 7) * 1000 = 27000 Ом = 27 кОм

3. Определяем допуск: ±5%

Итоговый результат: резистор с номиналом 27 кОм и допуском ±5%

Особенности маркировки 5-полосных резисторов

Пятиполосная маркировка используется для более точного кодирования номинала резистора. Она расшифровывается следующим образом:

1. 1-я полоса — первая цифра номинала
2. 2-я полоса — вторая цифра номинала
3. 3-я полоса — третья цифра номинала
4. 4-я полоса — множитель
5. 5-я полоса — допуск

Формула расчета: (1-я цифра * 100 + 2-я цифра * 10 + 3-я цифра) * 10^множитель

Пятиполосная маркировка позволяет закодировать номинал с точностью до трех значащих цифр.

Как определить мощность резистора по его размеру

Цветовая маркировка не содержит информации о мощности резистора. Однако приблизительно оценить мощность можно по размеру корпуса:

• Очень маленькие (2-3 мм) — 0.125 Вт
• Маленькие (3-5 мм) — 0.25 Вт
• Средние (6-8 мм) — 0.5 Вт
• Большие (10-12 мм) — 1 Вт
• Очень большие (>15 мм) — 2 Вт и более

Точное значение мощности указывается в маркировке на корпусе или в документации.

Онлайн-калькулятор для расшифровки цветовой маркировки резисторов

Для быстрого определения номинала резистора по цветовым полосам удобно использовать онлайн-калькулятор. Он позволяет:

• Выбрать цвета полос из выпадающих списков
• Автоматически рассчитать номинал и допуск
• Получить результат в удобных единицах измерения (Ом, кОм, МОм)
• Проверить правильность маркировки

Такие калькуляторы значительно упрощают работу с резисторами, особенно при отсутствии опыта расшифровки цветовых кодов.

Маркировка SMD-резисторов: особенности и отличия

SMD-резисторы (для поверхностного монтажа) имеют другую систему маркировки из-за малых размеров. Вместо цветовых полос используется цифро-буквенный код:

• Трехзначный код: первые две цифры — значащие цифры, третья — количество нулей
• Четырехзначный код: первые три цифры — значащие цифры, четвертая — количество нулей
• Буква R обозначает десятичную точку

Примеры:

• 103 = 10 * 10^3 = 10 кОм
• 4R7 = 4.7 Ом
• 1001 = 1.00 * 10^1 = 10 Ом

Допуск SMD-резисторов обычно не маркируется и указывается в сопроводительной документации.

Практические советы по работе с цветовой маркировкой резисторов

Чтобы эффективно использовать цветовую маркировку резисторов, следуйте этим рекомендациям:

• Всегда начинайте считывать полосы с той стороны, где они расположены плотнее
• Используйте мнемонические правила для запоминания последовательности цветов
• При затруднениях с определением цвета используйте мультиметр для проверки
• Учитывайте, что со временем цвета могут выгорать или загрязняться
• Храните резисторы в сортированном виде по номиналам для удобства

Регулярная практика поможет быстро и точно определять номиналы резисторов по цветовой маркировке.

Сопротивление резистора по цвету онлайн

Резисторы — это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD — устройств, монтируемых на поверхность, — все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров. Онлайн-калькулятор дает возможность удобно и быстро узнать номинал по цветам колец. Программа рассчитана на распознавание изделий с маркировкой, состоящей из четырех или пяти колец.

Поиск данных по Вашему запросу:

Сопротивление резистора по цвету онлайн

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Калькулятор цветовой маркировки резисторов
• Цветовая маркировка резисторов программа. Кодовая маркировка резисторов
• Как узнать мощность резистора по полоскам
• Маркировка резисторов с проволочными выводами
• Цветовая маркировка резисторов. Онлайн калькулятор
• Энциклопедия электроники
• Цветовая маркировка резисторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Тренер цветовой маркировки резисторов

Калькулятор цветовой маркировки резисторов

Номинальное сопротивление распространенных резисторов измеряется в омах Ом , колиоомах кОм , мегаомах МОм. Номинальное сопротивление выбирается из определенного ряда значений. Число после буквы E означает количество значений в ряду. Сопротивление определяется умножением значения из ряда на 10 n , где n — целое положительное или отрицательное число. Например, для числа 4,7 значения сопротивления могут быть: 0,47 Ом, 4,7 Ом, 47 Ом, Ом, 4,7 кОм и т.

Номинальная рассеиваемая мощность — максимальная мощность, которую может непрерывно рассеивать резистор без изменения эксплуатационных характеристик. Измеряется в ватах Вт.

Наиболее распространены следующие значения: 0,; 0,25; 0,5; 1; 2 Вт. При расчете электрических цепей рекомендуется подбирать номинальную мощность резистора таким образом, чтобы рассеиваемая мощность на резисторе была менее 0,8Pn где Pn — номинальная рассеиваемая мощность. Уровень собственных шумов — это отношение электрического напряжения помех резистора, возникающих при прохождении по нему постоянного тока, к приложенному напряжению.

Предельное рабочее напряжение — максимальное рабочее напряжение, при котором резистор может работать продолжительное время без изменения своих характеристик.

Предельное рабочее напряжение, как правило, определяется геометрией резистора — в основном длиной. Например, для пленочных резисторов С мощностью 0,25 Вт предельное напряжение составляет В, а для резисторов мощностью 1 Вт — В. На корпус резистора наносится специальная маркировка, которая содержит информацию об основных параметрах резистора как минимум номинальное сопротивление и допуск.

Маркировка может выполняться текстом текстовый код или цветом цветовой код согласно ГОСТ «Коды для маркировки резисторов и конденсаторов» в литературе также можно встретить упоминание об отмененном ГОСТ Согласно ГОСТ текстовый код должен состоять из трех, четырех или пяти знаков, причем один из знаков должен быть буквой, остальные — цифры.

Буква обозначает множитель, на который нужно умножить указанные цифры. Запятая десятичного знака заменяется буквой. Ниже приведены значения букв:. Цветовой код применяется для обозначения номинального сопротивления, допускаемого отклонения и температурного коэффициента при необходимости.

На корпус резистора наносят полоски. Каждая полоска может соответствовать значимой цифре, множителю, допускаемому отклонению или температурному коэффициенту.

Первая полоса наносится у края резистора. Остальные полосы размещают так, чтобы первую полосу можно было безошибочно определить. Количество полос может быть от 3 до 6. Значения полосок показаны в таблице. Определить сопротивление резистора по цветовой маркировке онлайн можно с помощью калькулятора цветовой маркировки. Для маркировки чип резисторов применяется текстовая маркировка.

Резисторы размера не имеют маркировки из-за малых размеров. Резисторы с одинаковым номинальным сопротивлением Ом, но с различными типам маркировки: текстовой снизу и цветовой сверху.

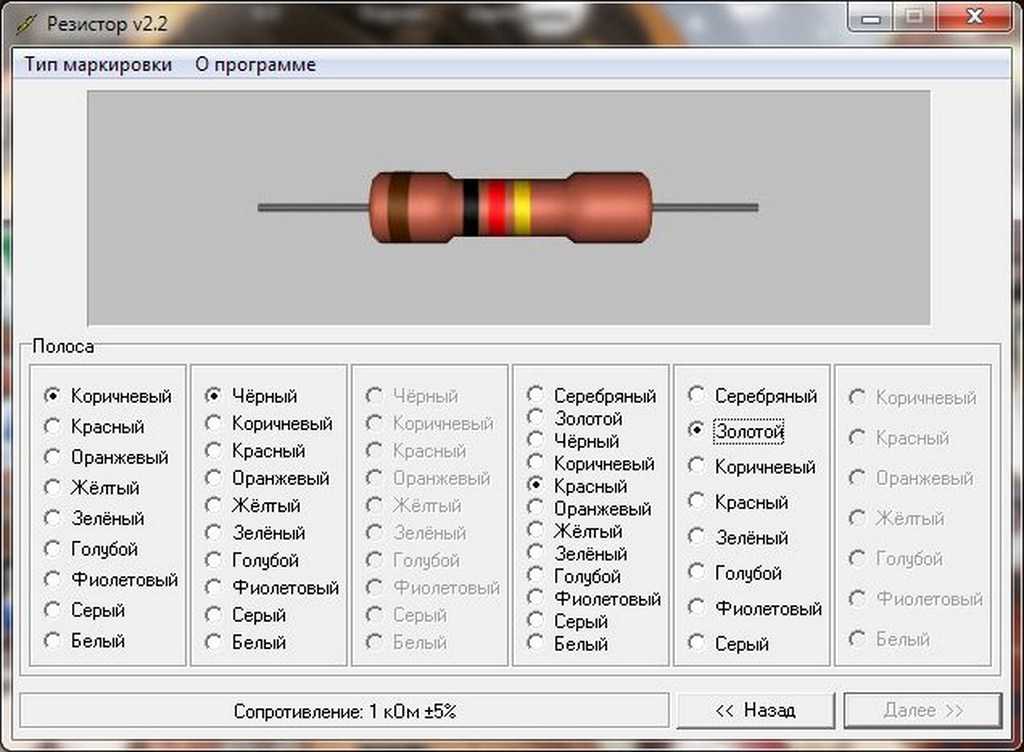

Цветовая маркировка резисторов программа. Кодовая маркировка резисторов

Калькулятор маркировки резисторов — это удобный онлайн-инструмент, который поможет определить резисторное сопротивление по цветной маркировке и установить последовательность цветов по номинальному параметру. Программа представляет собой приложение, основывающееся на данных из общепринятой таблицы цветных маркировок резисторов. Поскольку эти элементы отличаются по пределу сопротивления, мощности и погрешности, они помечаются разными цветовыми комбинациями, и определить тип резистора можно, правильно расшифровав данные. Располагаем резистор таким образом,чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева, и выбираем соответствующие цвета в форме. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец.

Определить сопротивление резистора по цветовой маркировке онлайн можно с помощью калькулятора цветовой маркировки. Как видно из таблицы .

Как узнать мощность резистора по полоскам

Код для вставки без рекламы с прямой ссылкой на сайт. Код для вставки с рекламой без прямой ссылки на сайт. Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор. Калькулятор справочный портал. Избранные сервисы. Кликните, чтобы добавить в избранные сервисы. Цветовая маркировка резисторов, калькулятор резисторов онлайн. Цветовая маркировка резисторов, калькулятор резисторов онлайн позволит вам найти сопротивление резисторов по их цветовой маркировке в виде 4 или 5 цветных колец. Мы в соцсетях Присоединяйтесь! Нашли ошибку?

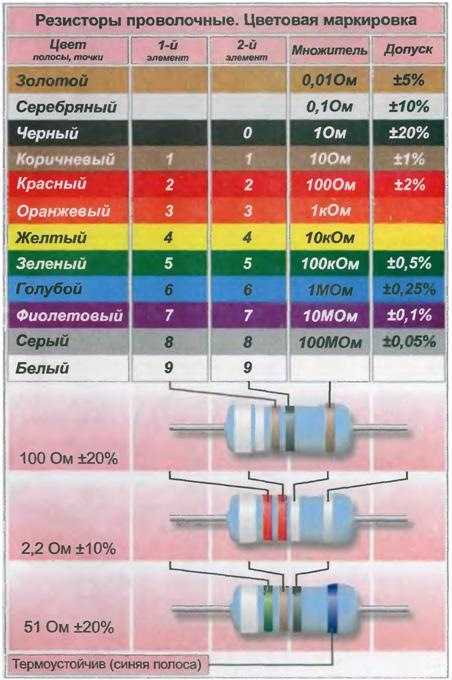

Маркировка резисторов с проволочными выводами

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева.

Миниатюризация электронных схем затрудняет идентификацию электронных компонентов по нанесенным обозначениям. Цветовая маркировка резисторов помогает решить отмеченную проблему.

Цветовая маркировка резисторов. Онлайн калькулятор

Расчет номинала резистора по цветовому коду: укажите количество цветных полос и выберите цвет каждой из них меню выбора цвета находится под каждой полоской. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении справа — налево. Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора. Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю.

Энциклопедия электроники

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы. Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров — нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше. Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала. Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой. В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам — чем больше элемент, тем большее сопротивление. Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей — простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы. Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец.

Цветовая маркировка резисторов

Сопротивление резистора по цвету онлайн

При кодировке номинала резисторов марки SMD фирмы Philips первые две цифры или три цифры указывают номинал резистора, последняя цифра указывает множитель количество нулей в соответствии с таблицей. Буква R выполняет, роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Рассмотрим на примере выбор номинала резистора по стандартной цветовой маркировкой для 4 полосок, чтобы проверить правильность выбора номинала резистора программой, возьмем пример из ГОСТ , см.

Выбираем в первом столбце первая цифра — красный, второй столбец вторая цифра — фиолетовый, четвертый столбец множитель — оранжевый, пятый столбец допуск — золотой.

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос колец. Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой. Номинал сопротивления всегда определяется по первым трем полосам. Первые две полосы маркировки — это цифры, а третья — множитель.

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допустимое отклонение сопротивления от его номинального значения. Цветную маркировку на резисторах следует читать слева направо. Как правило, первое кольцо расположено ближе к одному из выводов или шире чем остальные. Термостат для климат-контроля с дисплеем и удобным управлением. Кликните чтобы узнать подробнее. Здесь вы можете расшифровать маркировку резисторов онлайн с четырьмя или пятью цветными кольцами. Укажите поочередно цвета всех колец, кликнув на соответствующее кольцо и выбрав цвет из таблицы.

Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать?

Калькулятор цветового кода резистора

Калькуляторы Ресурсы для обучения математике

Цветовой код резистора

Цветная полоса (А):

ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелый

Цветной ремешок (B):

ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелый

Цветной ремешок (С):

ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйСеребряныйЗолото

Допуск :

КоричневыйКрасныйЗолотоСереброНет

Код цвета:

ОранжевыйСинийРозовыйЗеленый

Примечания

1. Вставьте этот код виджета в любое место внутри тега body
2. Используйте код как есть для правильной работы.

Поделиться0036

Калькулятор цветового кода резистора

Калькулятор цветового кода резистора от getcalc.com — это электротехнический онлайн-инструмент для расчета или декодирования значения сопротивления на основе 4 цветовых полос резисторов. В зависимости от состава материала значение сопротивления сильно меняется. В приведенной ниже таблице с информацией показаны распространенные материалы и соответствующие им значения сопротивления, используемые в области электротехники и электроники для различных целей. Любое значение резисторов может быть представлено с помощью этого наиболее надежного метода цветового кодирования. Пользователи могут обратиться к приведенной ниже таблице, чтобы ознакомиться со значениями различных цветов, используемых в резисторах, и расшифровать фактическое значение резистора, применяя значения в приведенной ниже формуле.

Общие материалы и сопротивление
Материал	Сопротивление (Ом)	Использование
Серебро	1,64 x 10 -8	Проводник
Медь	1,72 x 10 -8	Проводник
Золото	2,45 х 10 -8	Проводник
Алюминий	2,80 x 10 -8	Проводник
Углерод	4 x 10 -5	Полупроводник
Германий	47 х 10 -2	Полупроводник
Кремний	6,40 x 10 2	Полупроводник
Бумага	10 10	Изолятор
Слюда	5 х 10 11	Изолятор
Стекло	10 12	Изолятор
Тефлон	3 x 10 12	Изолятор

Чтобы легко запомнить значения цветового кода, запомните приведенное ниже числовое значение, равное 9. 0009 ” Black Brown ROY из G REAT B Ritain был V ERY G OOD W IFE, который носил GOLD и WILDELIARE . Каждый отмеченный алфавит и слово в предложении обозначает порядок цветов с соответствующими значениями множителя. Пользователь может обратиться к приведенной ниже таблице цветовых диапазонов и формуле для получения дополнительных разъяснений.

Определение и формула

Цветовой код резистора — популярный метод, используемый в электротехнике и электронной технике для измерения или расшифровки фактического значения сопротивления резистора в омах, килоомах, мегаомах и гигаомах. Четырехполосный цветовой код является наиболее распространенным и надежным методом цветового кодирования для определения значения сопротивления подводящего резистора. A, B, C и допуск — это 4 цветные полосы, которые представляют фактическое значение резистора.
Формула и таблица для расшифровки значения сопротивления по цветовому коду

Как расшифровать цветовой код резистора?

Приведенный ниже пример может помочь пользователям узнать, как рассчитать или расшифровать значение сопротивления, используя цветовой код резистора.
Пример
Найдите удельное сопротивление резистора с цветовыми полосами A как зеленого, B как фиолетового, C как синего и допуска как серебристого.

Решение
шаг 1 Обратитесь к формуле, входным параметрам и значениям
Значение сопротивления (Ом) = AB x 10 ^c ± Допуск %
Полоса A = Зеленый = 5
Полоса B = Фиолетовый = 7
Полоса C = Синий = 6
Допуск = Серебро = ± 10%

Шаг 2 Примените соответствующие значения в формуле цветового кодирования сопротивления
Сопротивление = 57 x 10 ⁶ ± 10 %
= 57000000 ± 10 %
= 57 МОм ± 10 %

Шаг 3 Найдите допуск
10% от 57 МОм; = (10/100) x 57000000
Допуск = 5,7 МОм;

Шаг 4 Примените допуск по формуле
Сопротивление = 57 МОм; + 5,7 МОм
= 62,7 МОм;
Сопротивление = 57 МОм; — 5,7 МОм;
= 51,3 МОм;

Таким образом, значение сопротивления резистора колеблется в пределах 51,3 МОм; и 62,7 МОм

Онлайн-калькулятор цветового кода резистора

Ниже приведены простые шаги для чтения цветового кода 4-полосного резистор, 5-полосный резистор и 6-полосный резистор.

• Прежде всего, определите все цвета на резисторах слева направо. право и последний является допуском.
• Используйте таблицу цветовых кодов и представьте для них цифры.
• Диапазон перед допуском является диапазоном множителя.
• Запишите значения мод, чтобы получить сопротивление.

Цветные полосы на резисторе представляют его значение. Резистор — это наименьшее устройство, используемое в электронной схеме. Цветовой код на каждом резистор имеет значение. Обычно цветовые коды соответствуют цвету 4-полосного резистора. код, цветовой код 5-полосного резистора и цветовой код 6-полосного резистора.

Последний цветовой код называется допуском, а предпоследний — называется множителем, а остальные называются цифрами в системе.

Получите цифру, множитель и значение допуска каждого цветового кода в следующие разделы.

Название цвета	Цифра	Множитель	Допуск
Черный	0	1 Ом
Коричневый	1	10 Ом	±1%
Красный	2	100 Ом	±2%
Оранжевый	3	1 кОм
Желтый	4	10 кОм
Зеленый	5	100 кОм	±0,5%
Синий	6	1 МОм	±0,25%
Фиолетовый	7	10 МОм	±0,1%
Серый	8	100 МОм	±0,05%
Белый	9	1 ГОм
Золото		0,1 Ом	±5%
Серебро		0,01 Ом	±10%

Четырехполосный резистор Цветовой код

Цветовой код 4-полосного резистора состоит из 2 цифр, 1 множителя и 1 толерантность.

Формула для расчета сопротивления четырехполосного резистора:

R = множитель x [(цифра1 x 10) + цифра2] ± допуск

5-полосный резистор Цветовой код

Цветовой код 5-полосного резистора состоит из 3 цифр, 1 множителя и 1 толерантность в конце концов.

Формула для определения сопротивления 5-ти полосной системы:

R = множитель x [(цифра 1 x 100) + (цифра 2 x 10) + цифра 3] ± допуск

6-полосный резистор Цветовой код

Имеет 6 цветов. Он такой же, как 5-полосный резистор, но имеет температурный коэффициент. Последний – температурный коэффициент.

Пример

Вопрос: Найдите сопротивление резистора, имеющего цвет последовательность красный, зеленый, синий, золотой?

Решение:

Дана последовательность цветов: красный, зеленый, синий, золотой.

Поскольку резистор имеет 4 цвета, это 4-полосный резистор

Первые две цифры — красный, зеленый, множитель — синий, допуск — золото.

Значения цветовых кодов:

красный = 2

зеленый = 5

синий = 1 МОм

золотой = ±5%

Таким образом, значение сопротивления составляет 25 МОм ±5% Physicscalc.Com имеет огромный коллекция онлайн-калькуляторов для множества понятий в физике. Изучите его и сделайте свои расчеты довольно простыми.

1. Что такое цветовой код резистора и для чего он используется?

Резисторы широко используются в электронных схемах. Резистор цветовой код используется, чтобы узнать значение сопротивления резисторов. Один должен читать цветовой код на резисторе слева направо сторона. На резисторах может быть напечатано 3, 4, 5 или 6 цветных полос.

---
